Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
*2Den här lampan tänds på
informationsdisplayen med ett
meddelande.
*3Kontrollampan OFF till Toyota
parkeringssensor tänds när startknappen
trycks till tändningsläge medan Toyota
parkeringssensor är aktiverad. Den
slocknar efter några sekunder.
VARNING!
Om en varningslampa i
säkerhetssystemet inte tänds
Om en lampa i säkerhetssystemet, t.ex.
varningslampan för ABS och
krockkuddarna, inte tänds när du
startar hybridsystemet kan det
innebära att dessa system inte
aktiveras så att de kan skydda dig vid
en olyckshändelse vilket kan leda till
svåra eller livshotande skador. Låt
omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta skulle
inträffa.
Kontrollampor
Kontrollamporna håller föraren
informerad om status i bilens olika
system.
Blinkers, kon-
trollampa
(→Sid. 172)
Bakljus, kon-
trollampa
(→Sid. 177)
Helljus, kon-
trollampa
(→Sid. 178)
Automatiskt helljus,
kontrollampa (i
förekommande fall)
(→Sid. 179)
Dimljus fram, kon-
trollampa (i före-
kommande fall)
(→Sid. 182)
Dimljus bak, kon-
trollampa (i före-
kommande fall)
(→Sid. 182)
Elektroniskt lås-
och startsystem,
kontrollampa
*1
(→Sid. 162)
Farthållare, kon-
trollampa
(→Sid. 212,
Sid. 222)
Aktiv farthållare,
kontrollampa (i
förekommande fall)
(→Sid. 212)
Farthållare, kon-
trollampa “SET”
(→Sid. 212,
Sid. 222)
Hastighetsbegrän-
sare, kontrollampa (i
förekommande fall)
(→Sid. 225)
LTA, kontrollampa*2
(i förekommande
fall) (→Sid. 204)
Toyota parkerings-
sensor OFF, kon-
trollampa
*3, 4(i
förekommande fall)
(→Sid. 246)
PKSB OFF, kon-
trollampa*3, 5(i
förekommande fall)
(→Sid. 255)
(Blinkar)Slirindikerings-
lampa
*5
(→Sid. 266)
VSC OFF, kon-
trollampa*3, 5
(→Sid. 266)
2.1 Instrumentgrupp
77
2
Information om bilens status samt kontrollampor

PCS, varnings-
lampa*3, 5(i före-
kommande fall)
(→Sid. 194)
Ytterbackspeglar
med BSM-
indikering
*5, 6(i
förekommande fall)
(→Sid. 227)
BSM, kontrollampa
(i förekommande
fall) (→Sid. 227)
RCTA OFF, kon-
trollampa*3, 5(i
förekommande fall)
(→Sid. 227)
Bromshållning vilo-
läge, kontrollampa*5
(→Sid. 175)
Bromshållning aktiv,
kontrollampa*5
(→Sid. 175)
Stöldskyddssyste-
mets kontrollampa
(→Sid. 67, Sid. 69)
“READY”-indikator
(→Sid. 162)
Låg utetemperatur,
kontrollampa*7
(→Sid. 81, Sid. 86)
EV, kontrollampa
(→Sid. 61)
Parkeringsbroms,
kontrollampa
(→Sid. 172)
Körläge EV, kon-
trollampa
(→Sid. 167)
Körläge Eco, kon-
trollampa
(→Sid. 261)
Sportläge, kon-
trollampa
(→Sid. 261)
Trail Mode,kontrol-
lampa (i förekom-
mande fall)
(→Sid. 263)
“PASSENGER AIR
BAG”, kon-
trollampa
*5, 8(i
förekommande fall)
(→Sid. 37)
*1Den här lampan tänds på
informationsdisplayen med ett
meddelande.
*2Beroende på systemets
driftsförhållanden ändras
kontrollampans färg och tillstånd
(tänd/blinkar).
*3Lampan tänds när systemet stängs av.
*4Toyota parkeringssensors
avstängningsindikator OFF tänds när
startknappen trycks till tändningsläge
medan Toyota parkeringssensor är
aktiverad. Den slocknar efter några
sekunder.
*5Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet startas, eller efter några
sekunder. Det kan vara en indikering på
funktionsstörning om lamporna inte
tänds, eller släcks. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
*6Den här lampan tänds i
ytterbackspeglarna.
*7Om utetemperaturen är under +3 °C
blinkar indikeringslampan i cirka
10 sekunder och lyser sedan med fast
sken.
*8Den här lampan tänds på mittpanelen.
2.1 Instrumentgrupp
78

BSM (dödavinkelvarnare) indikering på
ytterbackspegel (i förekommande fall)
Som bekräftelse att de är funktionella
tänds ytterbackspegelns BSM-
kontrollampor i följande situationer:
• När startknappen är i tändningsläge
medan BSM-funktionen aktiveras
med
på informationsdisplayens
skärm.
• När BSM-funktionen är aktiverad med
på informationsdisplayen medan
startknappen är i tändningsläge.Om systemet är aktivt slocknar
ytterbackspegelns BSM-kontrollampor
efter några sekunder.
Om BSM-kontrollamporna i
ytterbackspeglarna inte tänds eller inte
slocknar kan en funktionsstörning ha
uppstått i systemet. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta skulle
inträffa.
2.1.2 Instrument och mätare (modeller med 4,2-tumsskärm)
Mätarna visar olika typer av körinformation.
Mätardisplay
AHybridsystemindikator
Visar hybridsystemsindikatorn
(→Sid. 80)
BUtetemperatur (→Sid. 81)
CKlocka (→Sid. 82)
DInformationsdisplay
Förser föraren med en rad olika
körrelaterade uppgifter (→Sid. 87)
Visar varningsmeddelanden om en
funktionsstörning skulle uppstå
(→Sid. 364)
EHastighetsmätare
Visar bilens hastighet
FBränslemätare
Visar bränslemängden i tanken
Enheterna som används på mätare och display kan variera beroende på land.
2.1 Instrumentgrupp
79
2
Information om bilens status samt kontrollampor

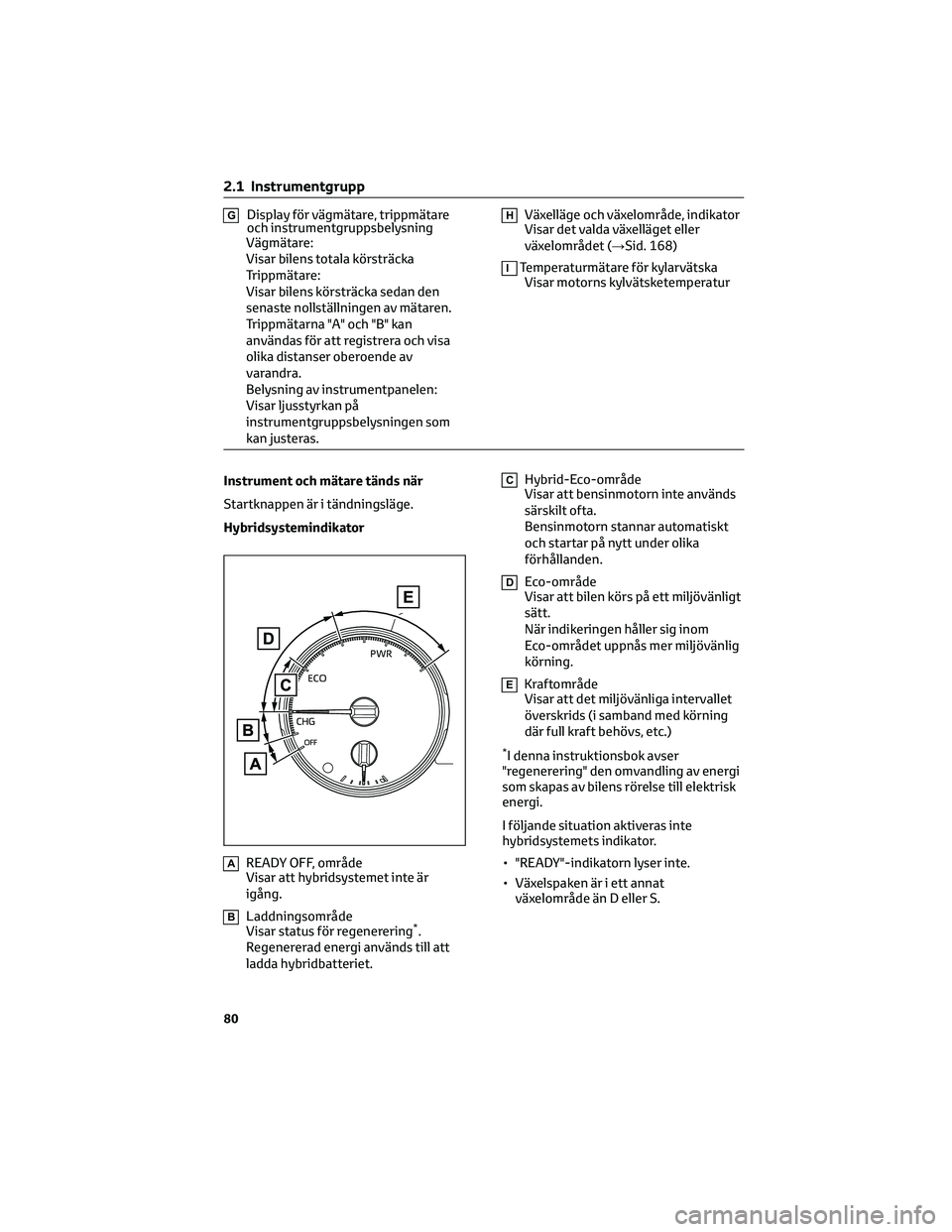

GDisplay för vägmätare, trippmätare
och instrumentgruppsbelysning
Vägmätare:
Visar bilens totala körsträcka
Trippmätare:
Visar bilens körsträcka sedan den
senaste nollställningen av mätaren.
Trippmätarna "A" och "B" kan
användas för att registrera och visa
olika distanser oberoende av
varandra.
Belysning av instrumentpanelen:
Visar ljusstyrkan på
instrumentgruppsbelysningen som
kan justeras.HVäxelläge och växelområde, indikator
Visar det valda växelläget eller
växelområdet (→Sid. 168)
ITemperaturmätare för kylarvätska
Visar motorns kylvätsketemperatur
Instrument och mätare tänds när
Startknappen är i tändningsläge.
Hybridsystemindikator
AREADY OFF, område
Visar att hybridsystemet inte är
igång.
BLaddningsområde
Visar status för regenerering*.
Regenererad energi används till att
ladda hybridbatteriet.
CHybrid-Eco-område
Visar att bensinmotorn inte används
särskilt ofta.
Bensinmotorn stannar automatiskt
och startar på nytt under olika
förhållanden.
DEco-område
Visar att bilen körs på ett miljövänligt
sätt.
När indikeringen håller sig inom
Eco-området uppnås mer miljövänlig
körning.
EKraftområde
Visar att det miljövänliga intervallet
överskrids (i samband med körning
där full kraft behövs, etc.)
*I denna instruktionsbok avser
"regenerering" den omvandling av energi
som skapas av bilens rörelse till elektrisk
energi.
I följande situation aktiveras inte
hybridsystemets indikator.
• "READY"-indikatorn lyser inte.
• Växelspaken är i ett annat
växelområde än D eller S.
2.1 Instrumentgrupp
80

Utetemperatur, display
• I följande situationer visas inte alltid
korrekt utetemperatur eller visningen
kan ta längre tid än normalt att
uppdateras.
– När bilen står stilla, eller vid körning
i låg hastighet (under 20 km/tim)
– Vid plötslig förändring av
utetemperaturen (vid körning in i/ut
ur garage eller tunnel etc.)
• Om ”--” eller ”E” visas kan en
funktionsstörning ha uppstått i
systemet. Ta med bilen till en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Displayen visar temperaturer från –40
°C till 50 °C.
• Om utetemperaturen är högst 3 °C
blinkar kontrollampan
i cirka
10 sekunder och förblir sedan tänd.
LSD-skärm
→Sid. 88
VARNING!
Informationsdisplayen i låga
temperaturer
Låt kupén värmas upp innan du
använder LCD-informationsdisplayen.
Om det är mycket kallt kan displayen
vara långsam och bildväxlingen kan ta
längre tid.
Det kan t.ex. ske en fördröjning mellan
förarens växelbyte och när det nya
växelområdet visas på displayen. Sådan
fördröjning kan få föraren att växla ner
igen, vilket orsakar snabb och onödig
motorbromsning och eventuellt en
olycka som kan leda till svåra eller
livshotande skador.
OBSERVERA
Undvik skador på motorn och dess
komponenter
Motorn kan överhettas om
temperaturmätaren för kylvätskan går in
i det röda området (”H”). I så fall ska du
stanna bilen på en säker plats och
kontrollera motorn när den har svalnat.
(→Sid. 392)
Använda knappen "ODO TRIP"
Växlar funktionerna vägmätaren,
trippmätare A, trippmätare B och
ljusstyrkan i instrumentgruppen med en
tryckning på knappen “ODO TRIP”.
• När trippmätaren visas nollställs den
om du håller knappen intryckt.
• När ljusstyrkekontrollen för
instrumentgruppen visas justeras
ljusstyrkan i instrumentgruppens
lampor medan knappen hålls intryckt.
Justering av ljusstyrkan i
instrumentgruppen
Ljusstyrkenivån i instrumentgruppen när
bakljusen är tända och släckta kan
justeras individuellt. När omgivningen är
ljus (t.ex. under dagen) ändras dock inte
ljusstyrkan i instrumentgruppen.
2.1 Instrumentgrupp
81
2
Information om bilens status samt kontrollampor

Ställa in klockan
Klockan kan justeras antingen på
informationsdisplayen eller
navigations/multimediaskärmen.
Modeller utan navigationssystem eller
multimediasystem
Genom att visa skärmen ”Clock :00” från
skärmen
på informationsdisplayen
kan du ändra följande inställningar
relaterade till klockan.
• Ändra minutvisningen
• Ändra klockan mellan 12-
timmarsvisning och
24-timmarvisning.
• Ställa in tiden
Ändra minutvisningen
1. Tryck på
ellerpå rattreglagen
och välj.
2. Tryck på knapparna
ellerpå
ratten och välj ”Clock :00”.
Tryck på rattreglagens
på skärmen
”Clock :00” för att ställa in ”Minutes” på
00.
• Minuter från 0 till 29 rundas av nedåt.
(Exempelvis visas 1:00 till 1:29 som
1:00)
• Minuter från 30 till 59 rundas av
uppåt.
(Exempelvis visas 1:30 till 1:59 som
2:00)Ställa in tiden
1. Tryck på
ellerpå rattreglagen
och välj.
2. Tryck på knapparna
ellerpå
ratten och välj ”Clock :00”.
3. På skärmen ”Clock :00”, håll
på
rattreglagen intryckt.
4. Välj ”12H/24H”, ”Time” eller
”Minutes” med
ellerpå
rattreglagen.
5. Tryck på
ellerpå rattreglagen
för att välja displayens innehåll.
För att avsluta inställningen, tryck på
för att återgå till föregående
skärm.
Modeller med navigationssystem eller
multimediasystem
Se instruktionsboken till navigations-/
multimediasystemet eller
instruktionsboken till
multimediasystemet.
2.1 Instrumentgrupp
82

2.1.3 Instrument och mätare (modeller med 7-tumsskärm)
Mätarna visar olika typer av körinformation.
Mätardisplay
Det finns två typer av visning av hastighetsmätaren, analog eller digital. (→Sid. 93)
Analog hastighetsmätare
AHybridsystemindikator
Visar hybridsystemsindikatorn
(→Sid. 85)
BHastighetsmätare
Visar körhastigheten
CKlocka (→Sid. 87)
DBränslemätare
Visar bränslemängden i tanken
EKylvätsketemperaturmätare
Visar motorns kylarvätsketemperatur
FDisplay för vägmätare, trippmätare
och instrumentgruppsbelysning
Vägmätare:
Visar bilens totala körsträcka
Trippmätare:
Visar bilens körsträcka sedan den
senaste nollställningen av mätaren.
Trippmätarna "A" och "B" kananvändas för att registrera och visa
olika distanser oberoende av
varandra.
Belysning av instrumentpanelen:
Visar ljusstyrkan på
instrumentgruppsbelysningen som
kan justeras.
GUtetemperatur (→Sid. 86)
HInformationsdisplay
Förser föraren med en rad olika
körrelaterade uppgifter (→Sid. 87)
Visar varningsmeddelanden om en
funktionsstörning skulle uppstå
(→Sid. 364)
IVäxelläge och växelområde, indikator
Visar det valda växelläget eller
växelområdet (→Sid. 168)
Enheterna som används på mätare och display kan variera beroende på land.
2.1 Instrumentgrupp
83
2
Information om bilens status samt kontrollampor

Digital hastighetsmätare
AHybridsystemindikator
Visar hybridsystemsindikatorn
(→Sid. 85)
BHastighetsmätare
Visar körhastigheten
CKlocka (→Sid. 87)
DBränslemätare
Visar bränslemängden i tanken
EKylvätsketemperaturmätare
Visar motorns kylarvätsketemperatur
FDisplay för vägmätare, trippmätare
och instrumentgruppsbelysning
Vägmätare:
Visar bilens totala körsträcka
Trippmätare:
Visar bilens körsträcka sedan den
senaste nollställningen av mätaren.
Trippmätarna A och B kan användas
för att registrera och visa olika
körsträckor oberoende av varandra.
Belysning av instrumentpanelen:
Visar ljusstyrkan på
instrumentgruppsbelysningen som
kan justeras.
GUtetemperatur (→Sid. 86)
HInformationsdisplay
Förser föraren med en rad olika
körrelaterade uppgifter (→Sid. 87)
Visar varningsmeddelanden om en
funktionsstörning skulle uppstå
(→Sid. 364)
IVäxelläge och växelområde, indikator
Visar det valda växelläget eller
växelområdet (→Sid. 168)
Enheterna som används på mätare och display kan variera beroende på land.
2.1 Instrumentgrupp
84

I följande situation aktiveras inte
hybridsystemets indikator.
• "READY"-indikatorn lyser inte.
• Växelspaken är i ett annat
växelområde än D eller S.
Utetemperatur, display
• I följande situationer visas inte alltid
korrekt utetemperatur eller visningen
kan ta längre tid än normalt att
uppdateras.
– När bilen står stilla, eller vid körning
i låg hastighet (under 20 km/tim)
– Vid plötslig förändring av
utetemperaturen (vid körning in i/ut
ur garage eller tunnel etc.)
• Om ”--” eller ”E” visas kan en
funktionsstörning ha uppstått i
systemet. Ta med bilen till en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Displayen visar temperaturer från –40
°C till 50 °C.
• Om utetemperaturen är högst 3 °C
blinkar kontrollampan
i cirka
10 sekunder och förblir sedan tänd.
LSD-skärm
→Sid. 88
Specialinställning
Inställningar (t.ex. mätardisplay) kan
ändras på skärmen
på
informationsdisplayen. (→Sid. 93)
VARNING!
Informationsdisplayen i låga
temperaturer
Låt kupén värmas upp innan du
använder LCD-informationsdisplayen.
Om det är mycket kallt kan displayen
vara långsam och bildväxlingen kan ta
längre tid.
Det kan t.ex. ske en fördröjning mellan
förarens växelbyte och när det nya
växelområdet visas på displayen. Sådan
VARNING!(Fortsättning)
fördröjning kan få föraren att växla ner
igen, vilket orsakar snabb och onödig
motorbromsning och eventuellt en
olycka som kan leda till svåra eller
livshotande skador.
OBSERVERA
Undvik skador på motorn och dess
komponenter
• Motorn kan överhettas om
temperaturmätaren för kylvätskan går
in i det röda området (”H”). I så fall ska
du stanna bilen på en säker plats och
kontrollera motorn när den har
svalnat. (→Sid. 392)
Använda knappen "ODO TRIP"
Växlar funktionerna vägmätaren,
trippmätare A, trippmätare B och
ljusstyrkan i instrumentgruppen med en
tryckning på knappen “ODO TRIP”.
• När trippmätaren visas nollställs den
om du håller knappen intryckt.
• När ljusstyrkekontrollen för
instrumentgruppen visas justeras
ljusstyrkan i instrumentgruppens
lampor medan knappen hålls intryckt.
Justering av ljusstyrkan i
instrumentgruppen
Ljusstyrkenivån i instrumentgruppen
när bakljusen är tända och släckta kan
justeras individuellt. När omgivningen är
ljus (t.ex. under dagen) ändras dock inte
ljusstyrkan i instrumentgruppen.
2.1 Instrumentgrupp
86

Ställa in klockan
Klockan kan justeras antingen på
informationsdisplayen eller
navigations/multimediaskärmen.
Modeller utan navigationssystem eller
multimediasystem
Genom att visa skärmen ”Clock :00” från
skärmen
på informationsdisplayen
kan du ändra följande inställningar
relaterade till klockan.
• Ändra minutvisningen
• Ändra klockan mellan 12-
timmarsformat och
24-timmarsformat.
• Ställa in tiden
Ändra minutvisningen
1. Tryck på
ellerpå rattreglagen
och välj.
2. Tryck på knapparna
ellerpå
ratten och välj ”Clock :00”.
Tryck på rattreglagens
på skärmen
”Clock :00” för att ställa in ”Minutes” på
00.
• Minuter från 0 till 29 rundas av nedåt.
(Exempelvis visas 1:00 till 1:29 som
1:00)
•
Minuter från 30 till 59 rundas av uppåt.
(Exempelvis visas 1:30 till 1:59 som
2:00)
Ställa in tiden
1. Tryck på
ellerpå rattreglagen
och välj.
2. Tryck på knapparna
ellerpå
ratten och välj ”Clock :00”.
3. På skärmen ”Clock :00”, håll
på
rattreglagen intryckt.
4. Välj ”12H/24H”, ”Time” eller
”Minutes” med
ellerpå
rattreglagen.
5. Tryck på
ellerpå rattreglagen
för att välja displayens innehåll.
För att avsluta inställningen, tryck påför att återgå till föregående skärm.
Modeller med navigationssystem eller
multimediasystem
Se instruktionsboken till navigations-/
multimediasystemet eller
instruktionsboken till multimediasystemet.
2.1.4 Informationsdisplay
Informationsdisplayen används till att visa
information relaterad till
bränsleeffektiviteten och olika typer av
körningsrelaterad information.
Informationsdisplayen kan även användas
till att ändra displayinställningar, och andra
inställningar.
Information på displayen
Följande information visas på
informationsdisplayen.
Modeller med 4,2-tumsskärm
AKörstödssystem, information
Visar detekterade skyltar medan
RSA-systemet (i förekommande fall)
är aktiverat. (→Sid. 208)
Visar en bild när följande system är
aktiverade och en annan menysymbol
än
väljs:
• LTA (Linjeavkännare) (i
förekommande fall) (→Sid. 200)
• Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
(→Sid. 212)
• Farthållare (i förekommande fall)
(→Sid. 222)
• Fartbegränsare (i förekommande
fall) (→Sid. 225)
2.1 Instrumentgrupp
87
2
Information om bilens status samt kontrollampor
