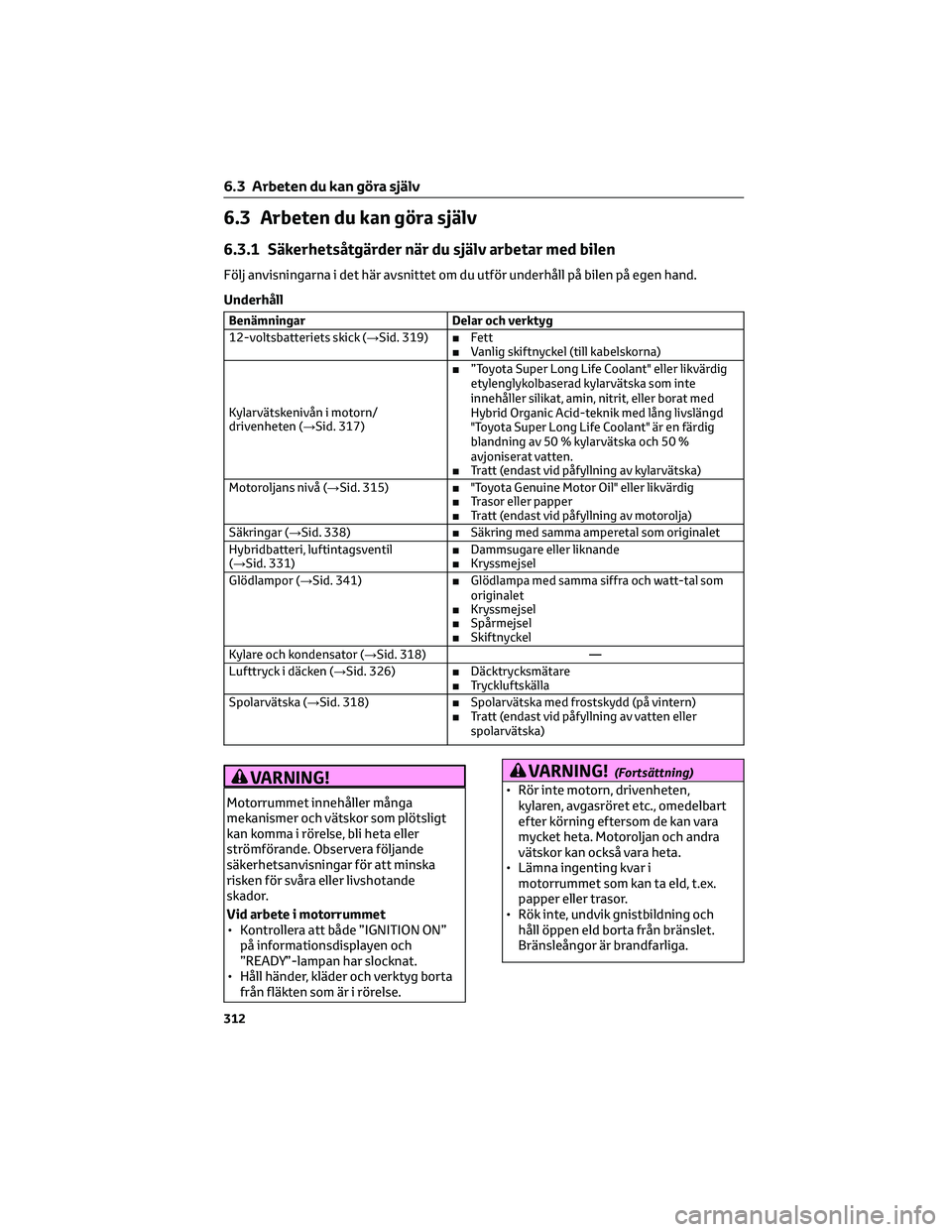

6.3 Arbeten du kan göra själv
6.3.1 Säkerhetsåtgärder när du själv arbetar med bilen
Följ anvisningarna i det här avsnittet om du utför underhåll på bilen på egen hand.
Underhåll
Benämningar Delar och verktyg
12-voltsbatteriets skick (→Sid. 319)■Fett
■Vanlig skiftnyckel (till kabelskorna)
Kylarvätskenivån i motorn/
drivenheten (→Sid. 317)■”Toyota Super Long Life Coolant" eller likvärdig
etylenglykolbaserad kylarvätska som inte
innehåller silikat, amin, nitrit, eller borat med
Hybrid Organic Acid-teknik med lång livslängd
"Toyota Super Long Life Coolant" är en färdig
blandning av 50 % kylarvätska och 50 %
avjoniserat vatten.
■Tratt (endast vid påfyllning av kylarvätska)
Motoroljans nivå (→Sid. 315)■"Toyota Genuine Motor Oil" eller likvärdig
■Trasor eller papper
■Tratt (endast vid påfyllning av motorolja)
Säkringar (→Sid. 338)■Säkring med samma amperetal som originalet
Hybridbatteri, luftintagsventil
(→Sid. 331)■Dammsugare eller liknande
■Kryssmejsel
Glödlampor (→Sid. 341)■Glödlampa med samma siffra och watt-tal som
originalet
■Kryssmejsel
■Spårmejsel
■Skiftnyckel
Kylare och kondensator (→Sid. 318) —
Lufttryck i däcken (→Sid. 326)■Däcktrycksmätare
■Tryckluftskälla
Spolarvätska (→Sid. 318)■Spolarvätska med frostskydd (på vintern)
■Tratt (endast vid påfyllning av vatten eller
spolarvätska)
VARNING!
Motorrummet innehåller många
mekanismer och vätskor som plötsligt
kan komma i rörelse, bli heta eller
strömförande. Observera följande
säkerhetsanvisningar för att minska
risken för svåra eller livshotande
skador.
Vid arbete i motorrummet
• Kontrollera att både ”IGNITION ON”
på informationsdisplayen och
”READY”-lampan har slocknat.
• Håll händer, kläder och verktyg borta
från fläkten som är i rörelse.
VARNING!(Fortsättning)
• Rör inte motorn, drivenheten,
kylaren, avgasröret etc., omedelbart
efter körning eftersom de kan vara
mycket heta. Motoroljan och andra
vätskor kan också vara heta.
• Lämna ingenting kvar i
motorrummet som kan ta eld, t.ex.
papper eller trasor.
• Rök inte, undvik gnistbildning och
håll öppen eld borta från bränslet.
Bränsleångor är brandfarliga.
6.3 Arbeten du kan göra själv
312

VARNING!(Fortsättning)
• Gör dig av med gammal motorolja
och gamla oljefilter på det sätt som
föreskrivs av myndigheterna,
vanligen kommunens miljökontor
eller motsvarande. Häll aldrig ut
motorolja och oljefilter i handfat,
vask, avloppsbrunn eller direkt på
marken. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning eller
en bensinstation och fråga var du
kan lämna oljan för återvinning eller
destruktion.
• Förvara gammal motorolja utom
räckhåll för barn.
OBSERVERA
Undvik allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
Vid byte av motorolja
• Var försiktig så att du inte spiller
motorolja på bilen.
• Fyll inte på för mycket olja eftersom
motorn kan skadas.
• Kontrollera oljenivån med en
mätsticka varje gång du fyller på olja.
• Se till att locket till oljepåfyllningen är
ordentligt tillslutet.
Om olja spills på motorkåpan
För att undvika att motorkåpan skadas
ska du snarast möjligt avlägsna all
motorolja från motorkåpan med neutralt
rengöringsmedel. Använd inte organiskt
lösningsmedel t.ex. bromsrengörare.

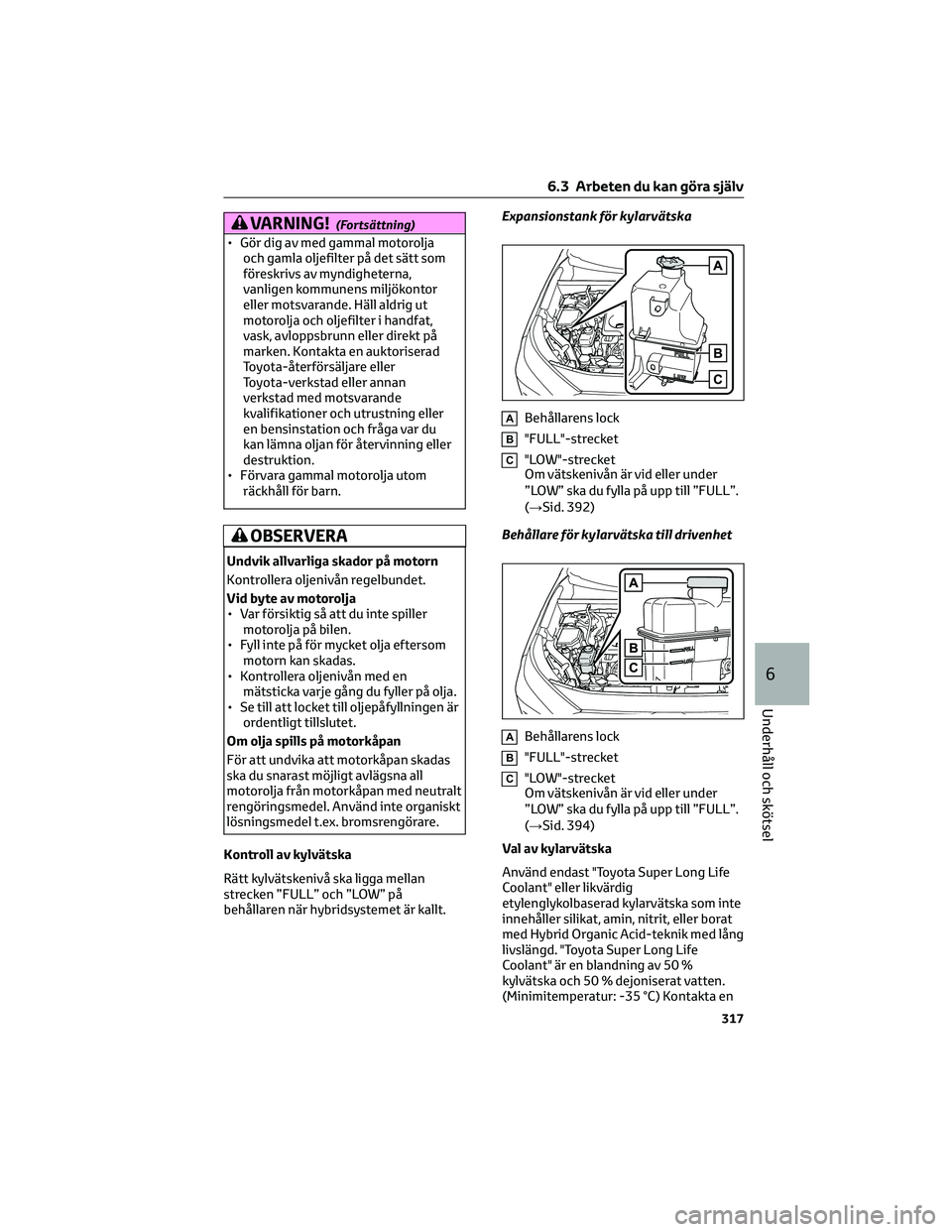

Kontroll av kylvätska
Rätt kylvätskenivå ska ligga mellan
strecken ”FULL” och ”LOW” på
behållaren när hybridsystemet är kallt.Expansionstank för kylarvätska
ABehållarens lock
B"FULL"-strecket
C"LOW"-strecket
Om vätskenivån är vid eller under
”LOW” ska du fylla på upp till ”FULL”.
(→Sid. 392)
Behållare för kylarvätska till drivenhet
ABehållarens lock
B"FULL"-strecket
C"LOW"-strecket
Om vätskenivån är vid eller under
”LOW” ska du fylla på upp till ”FULL”.
(→Sid. 394)
Val av kylarvätska
Använd endast "Toyota Super Long Life
Coolant" eller likvärdig
etylenglykolbaserad kylarvätska som inte
innehåller silikat, amin, nitrit, eller borat
med Hybrid Organic Acid-teknik med lång
livslängd. "Toyota Super Long Life
Coolant" är en blandning av 50 %
kylvätska och 50 % dejoniserat vatten.
(Minimitemperatur: -35 °C) Kontakta en
6.3 Arbeten du kan göra själv
317
6
Underhåll och skötsel

Om ett meddelande som hänvisar till
bilens instruktionsbok visas
• Följ relevanta anvisningar om följande
meddelanden visas.
– ”Engine Coolant Temp High”
(→Sid. 392)
– ”Exhaust Filter Full” (→Sid. 264)
• Om följande meddelanden visas kan
en funktionsstörning ha uppstått.
Låt omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
– “Hybrid System Malfunction”
(Funktionsstörning i
hybridsystemet)
– “Check Engine"
– "Hybrid Battery Malfunction”
– “Accelerator System Malfunction”
(Funktionsstörning i gaspedalen)
– ”Smart Entry & Start System
Malfunction”
• Om följande meddelanden visas kan
en funktionsstörning ha uppstått.
Stanna omedelbart bilen på en säker
plats och kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer. Det
kan vara farligt att fortsätta köra.
– ”Oil Pressure Low”
– ”Braking Power Low”
• Om “Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” visas kan filtret vara
igensatt, luftintagsventilen kan vara
blockerad eller ett avbrott kan ha
uppstått i kanalen. Utför därför
följande åtgärd.
– Om hybridbatteriets (drivbatteriets)
luftintagsventil eller filter är
smutsiga ska åtgärderna för
rengöring på Sid. 331 utföras.
– Om varningsmeddelandet visas när
hybridbatteriets luftintagsventil
och filter inte är smutsiga ska du
låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstadeller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
Om "Hybrid System Overheated
Reduced Output Power" visas
Detta meddelande visas ibland vid
körning under svåra körförhållanden.
(Exempelvis vid körning uppför en brant
backe med backväxeln ilagd.)
Åtgärder:→Sid. 392
Om ”Traction Battery Needs to be
Protected Refrain from the Use of N
Position” visas
Det här meddelandet visas ibland när
växelspaken är i N.
Eftersom hybridbatteriet inte kan laddas
medan växelspaken är i N ska du föra
växelspaken till P när bilen är
stillastående.
Om ”Traction Battery Needs to be
Protected Shift into P to Restart” visas
Det här meddelandet visas när
hybridbatteriets laddning har blivit
extremt låg eftersom växelspaken har
lämnats kvar i N under en viss tid.
För växelspaken till P och starta om
hybridsystemet när du ska använda
bilen.
Om ”Shift to P when Parked” visas
Meddelandet visas om förardörren
öppnas utan att startknappen trycks till
avstängt läge medan växelläget är i
annat läge än P.
För växelspaken till P.
Om ”Shift is in N Release Accelerator
Before Shifting” visas
Meddelandet visas när gaspedalen har
trampats ned och växelläget är i N. Släpp
upp gaspedalen och ändra till växelläge D
eller R.
7.2 Åtgärder i en nödsituation
365
7
Om problem uppstår

VARNING!(Fortsättning)
•Om du får batterivätska i ögonen eller
på huden skall du omedelbart skölja
bort den med stora mängder vatten
samt uppsöka läkare. Placera en våt
svamp eller trasa på det utsatta
området tills du kan få läkarhjälp.
• Tvätta alltid händerna när du har
hanterat fästet till 12-voltsbatteriet,
polerna och andra batterirelaterade
delar.
• Låt inte barn vistas i närheten av
12-voltsbatteriet.
Efter laddning av 12-voltsbatteriet
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera
12-voltsbatteriet snarast möjligt. Om
12-voltsbatteriet försämras kan
fortsatt användning få 12-
voltsbatteriet att avge dålig lukt som
kan ha negativ inverkan på
passagerarnas hälsa.
Vid byte av 12-voltsbatteriet
• Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information om byte av
12-voltsbatteriet.
• Efter bytet ska utloppsslangen och
pluggen till utloppsöppningen fästas
säkert på utloppsöppningen på det
utbytta 12-voltsbatteriet. Om den
inte är ordentligt fäst kan gaser
(vätgas) läcka in i bilen vilket innebär
möjlig risk att gasen antänds och
exploderar.
OBSERVERA
Vid hantering av startkablar
När du ansluter startkablarna ska du se
till att de inte trasslar in sig i kylfläkten
etc.
Undvik skador på bilen
Det särskilda uttaget för startkablar ska
användas vid laddning av 12-
voltsbatteriet från ett annat fordon i en
nödsituation. Uttaget kan inte användas
för start med startkablar av en annan bil.
7.2.12 Om motorn blir
överhettad
Följande kan indikera att bilen håller på
att överhettas.
• Visaren i mätaren för
kylvätsketemperaturen (→Sid. 79,
Sid. 83) går in i det röda området, eller
hybridsystemet verkar förlora kraft.
(Exempelvis ökar inte bilens
hastighet.)
• "Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual" eller
"Hybrid System Overheated Output
Power Reduced" visas på
informationsdisplayen.
• Ånga strömmar ut under motorhuven.
Åtgärder
Om temperaturmätaren för
kylarvätskan går in i det röda området
eller om "Engine Coolant Temp High Stop
in a Safe Place See Owner’s Manual"
(Kylarvätska hög temperatur Stanna på
en säker plats Se instruktionsboken)
visas på informationsdisplayen
1. Stanna bilen på en säker plats, stäng
först av luftkonditioneringen och
därefter hybridsystemet.
2. Om du ser ånga: Lyft försiktigt upp
motorhuven när ångan har avtagit.
Om du inte ser ånga: Lyft försiktigt
upp motorhuven.
7.2 Åtgärder i en nödsituation
392

8. Kontrollera om “Engine Coolant Temp
High Stop in a Safe Place See Owner’s
Manual” visas på
informationsdisplayen. Om
meddelandet inte försvinner:
Stäng av hybridsystemet omedelbart
och kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Om meddelandet inte
visas: Låt närmaste auktoriserade
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Om "Hybrid System Overheated Reduced
Output Power" (Hybridsystemet
överhettat Uteffekt reducerad) visas på
informationsdisplayen
1. Stanna bilen på ett säkert ställe.
2. Stäng av hybridsystemet och lyft
försiktigt upp motorhuven.
3. När hybridsystemet har svalnat kan
slangarna och kylaren undersökas
med avseende på läckage.
AKylare
BKylfläkt
Om en stor mängd kylvätska läcker ut
ska du omedelbart kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.4. Kylvätskenivån är korrekt när den är
mellan "FULL"- och "LOW"-strecken
på behållaren.
ABehållare
B"FULL"-strecket
C"LOW"-strecket
5. Fyll på kylarvätska vid behov.
Vanligt vatten kan användas i nödfall
om kylarvätska till drivenheten inte
finns tillgänglig.
Om du har fyllt på vatten i en akut
situation ska du snarast låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
7.2 Åtgärder i en nödsituation
394

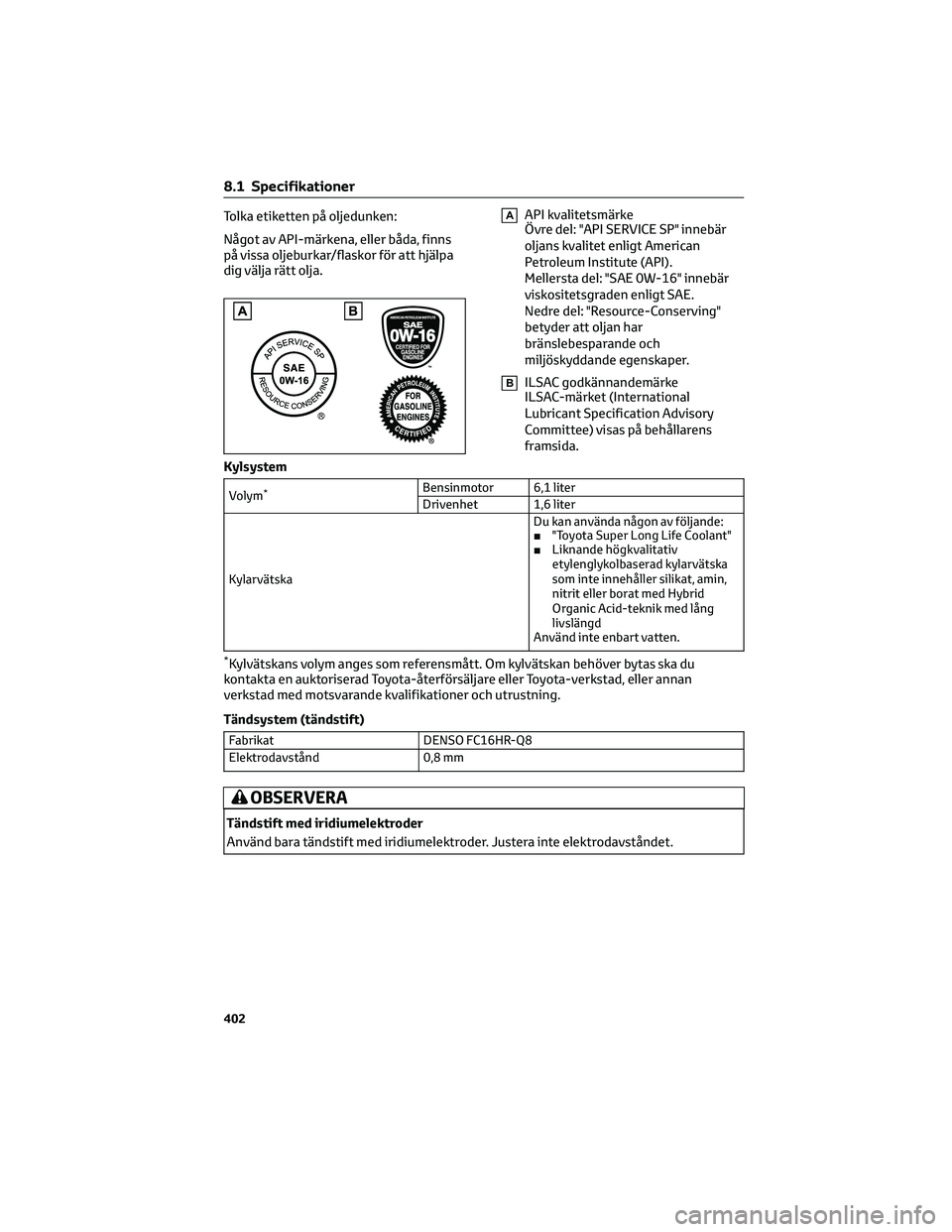

Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns
på vissa oljeburkar/flaskor för att hjälpa
dig välja rätt olja.AAPI kvalitetsmärke
Övre del: "API SERVICE SP" innebär
oljans kvalitet enligt American
Petroleum Institute (API).
Mellersta del: "SAE 0W-16" innebär
viskositetsgraden enligt SAE.
Nedre del: "Resource-Conserving"
betyder att oljan har
bränslebesparande och
miljöskyddande egenskaper.
BILSAC godkännandemärke
ILSAC-märket (International
Lubricant Specification Advisory
Committee) visas på behållarens
framsida.
Kylsystem
Volym*Bensinmotor 6,1 liter
Drivenhet 1,6 liter
KylarvätskaDu kan använda någon av följande:
■"Toyota Super Long Life Coolant"
■Liknande högkvalitativ
etylenglykolbaserad kylarvätska
som inte innehåller silikat, amin,
nitrit eller borat med Hybrid
Organic Acid-teknik med lång
livslängd
Använd inte enbart vatten.
*Kylvätskans volym anges som referensmått. Om kylvätskan behöver bytas ska du
kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning.
Tändsystem (tändstift)
Fabrikat DENSO FC16HR-Q8
Elektrodavstånd 0,8 mm
OBSERVERA
Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
8.1 Specifikationer
402
