TOYOTA RAV4 2022 Manual del propietario (in Spanish)

99
2

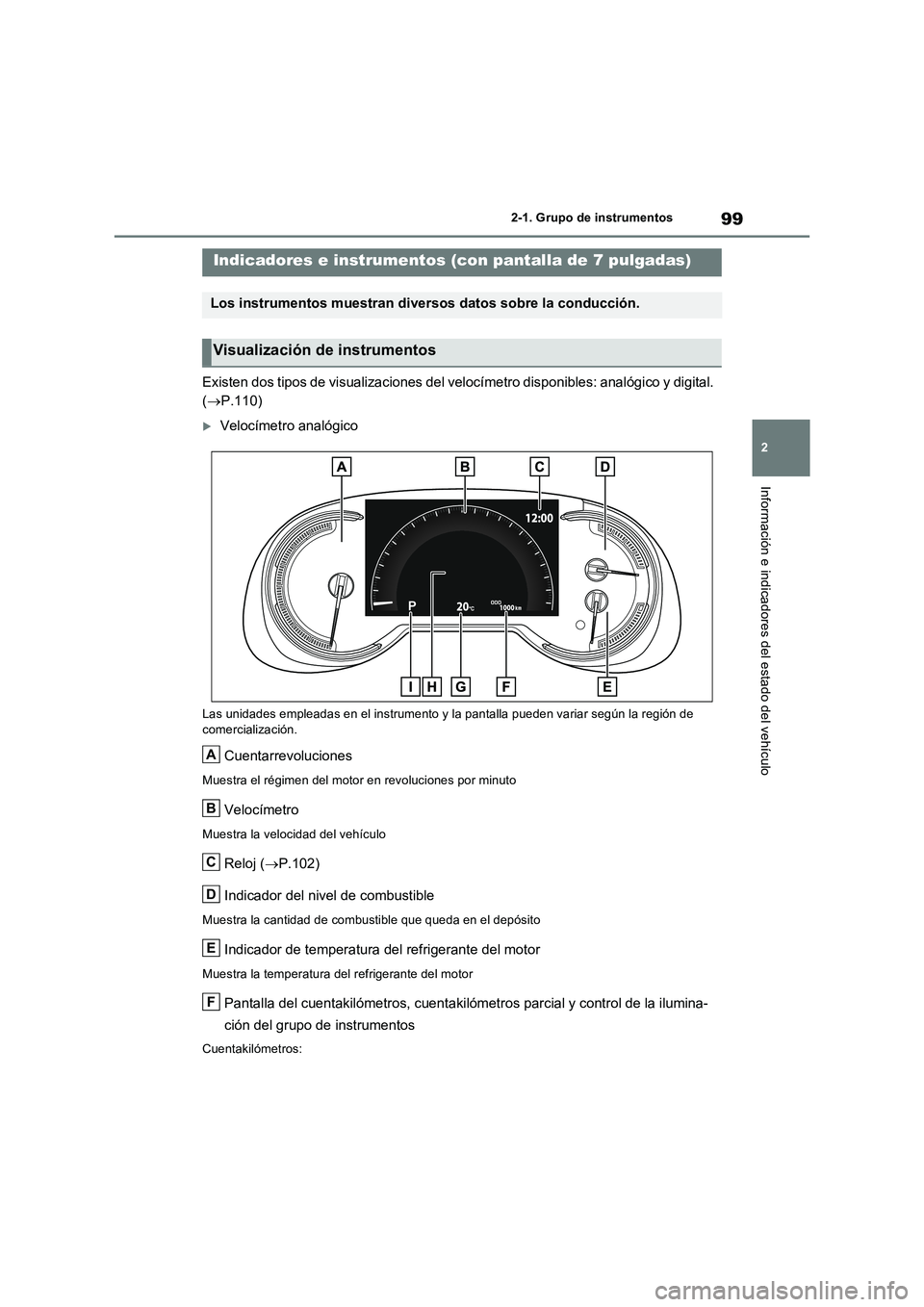

2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Existen dos tipos de visualizaciones del velocímetro disponibles: analógico y digital.
( P.110)
Velocímetro analógico
Las unidades empleadas en el instrumento y la pantalla pueden variar según la región de
comercialización.
Cuentarrevoluciones
Muestra el régimen del motor en revoluciones por minuto
Velocímetro
Muestra la velocidad del vehículo
Reloj ( P.102)
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Pantalla del cuentakilómetros, cuentakilómetros parcial y control de la ilumina-
ción del grupo de instrumentos
Cuentakilómetros:
Indicadores e instrumentos (con pantalla de 7 pulgadas)
Los instrumentos muestran diversos datos sobre la conducción.
Visualización de instrumentos
A
B
C
D
E
F

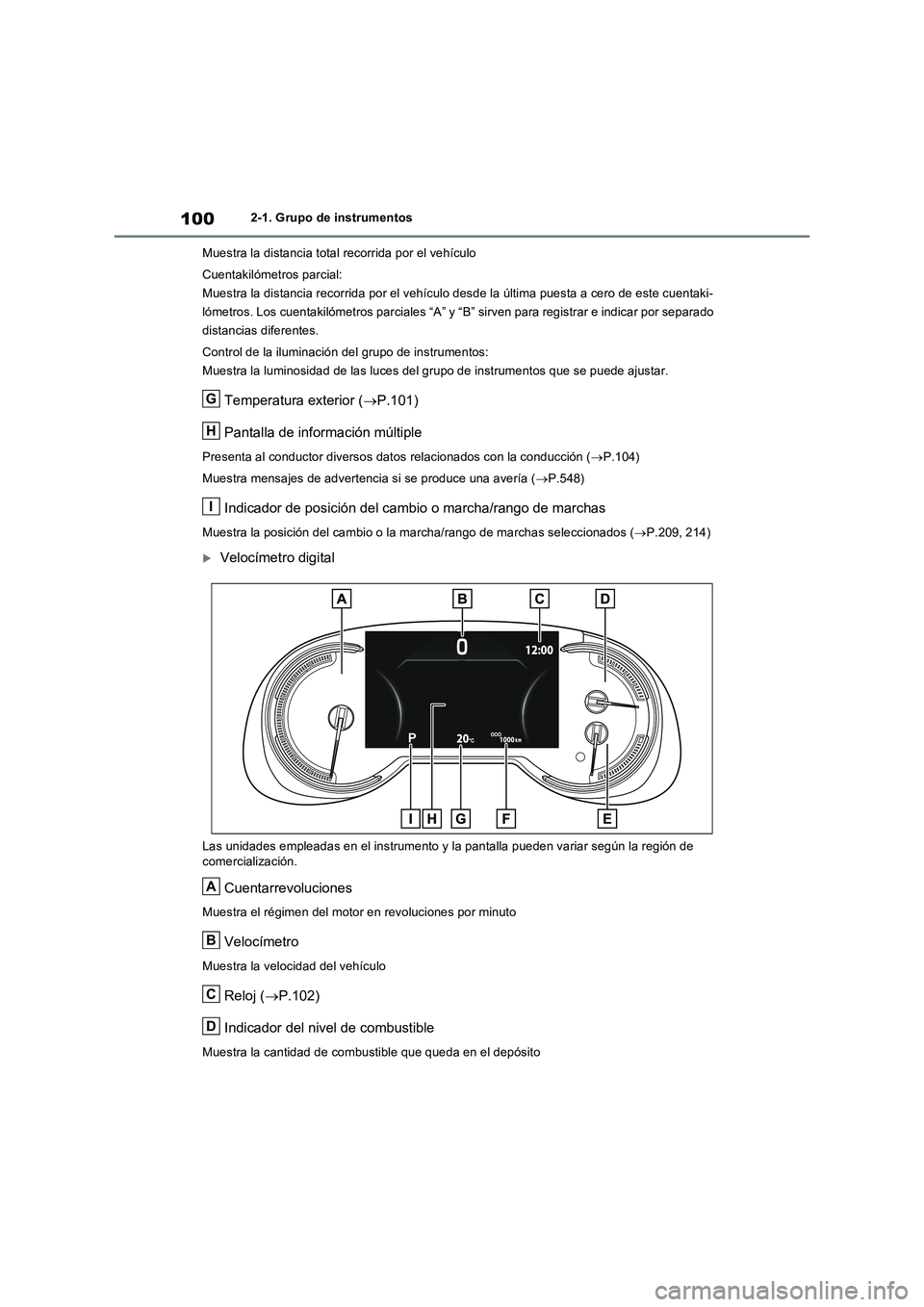

1002-1. Grupo de instrumentos
Muestra la distancia total recorrida por el vehículo
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero de este cuentaki-
lómetros. Los cuentakilómetros parciales “A” y “B” sirven para registrar e indicar por separado
distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos que se puede ajustar.
Temperatura exterior (P.101)
Pantalla de información múltiple
Presenta al conductor diversos datos relacionados con la conducción (P.104)
Muestra mensajes de advertencia si se produce una avería (P.548)
Indicador de posición del cambio o marcha/rango de marchas
Muestra la posición del cambio o la marcha/rango de marchas seleccionados (P.209, 214)
Velocímetro digital
Las unidades empleadas en el instrumento y la pantalla pueden variar según la región de
comercialización.
Cuentarrevoluciones
Muestra el régimen del motor en revoluciones por minuto
Velocímetro
Muestra la velocidad del vehículo
Reloj (P.102)
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
G
H
I
A
B
C
D

101
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Pantalla del cuentakilómetros, cuentakilómetros parcial y control de la ilumina-
ción del grupo de instrumentos
Cuentakilómetros:
Muestra la distancia total recorrida por el vehículo
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero de este cuentaki-
lómetros. Los cuentakilómetros parciales “A” y “B” sirven para registrar e indicar por separado
distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos que se puede ajustar.
Temperatura exterior (P.101)
Pantalla de información múltiple
Presenta al conductor diversos datos relacionados con la conducción (P.104)
Muestra mensajes de advertencia si se produce una avería (P.548)
Indicador de posición del cambio o marcha/rango de marchas
Muestra la posición del cambio o la marcha/rango de marchas seleccionados (P.209, 214)
QLos instrumentos y la pantalla se ilumi-
nan cuando
El interruptor del motor está en ON.
QAl cambiar el modo de conducción
OEl color del velocímetro varía en función
del modo de conducción seleccionado.
(P.354)
OModelos AWD: El color del velocímetro
varía en función del modo de conducción
seleccionado o del modo de selección
todoterreno. (P.354, 357)
QVisualización de la temperatura exterior
OEn las situaciones siguientes, puede que
no se visualice la temperatura exterior
correcta o que la pantalla tarde más
tiempo de lo normal en cambiar.
• Con el vehículo parado o al conducir a
velocidad reducida (inferior a 20 km/h
[12 mph])
• Cuando la temperatura exterior cambia de
repente (al entrar o salir de un garaje,
túnel, etc.)
OSi aparece “--” o “E”, es posible que el sis-
tema tenga alguna avería.
Lleve su vehículo a un distribuidor o taller
de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cuali-
ficado.
OMuestra la temperatura exterior en el inter-
valo de -40 °C (-40 °F) a 50 °C (122 °F).
OSi la temperatura exterior es de aproxima-
damente 3 °C (37 °F) o menos, el indica-
dor parpadeará durante unos
10 segundos y luego permanecerá encen-
dido.
QPantalla de cristal líquido
P.105
QPersonalización
La configuración (p. ej. de la visualización de
instrumentos) se puede cambiar en la panta-
lla de la pantalla de información múltiple.
(P.110)
E
F
G
H
I

1022-1. Grupo de instrumentos
Los elementos del cuentakilómetros, el
cuentakilómetros parcial A, el cuentaki-
lómetros parcial B y la luminosidad de
las luces del grupo de instrumentos se
cambian pulsando el interruptor
“ODO TRIP”.
 Cuando se visualiza el cuentakiló-
metros parcial, al pulsar y mantener
pulsado el interruptor se reiniciará el
cuentakilómetros parcial.
 Cuando se muestra la pantalla de
control de la iluminación del grupo
de instrumentos, al pulsar y mante-
ner pulsado el interruptor se ajustará
la luminosidad de las luces del grupo
de instrumentos.
QAjuste de la luminosidad del grupo de instrumentos
Los niveles de luminosidad del grupo de ins-
trumentos se pueden ajustar por separado para cuando las luces traseras están encen-didas o apagadas. Sin embargo, cuando el
vehículo se encuentra en un lugar bien ilumi- nado (con luz diurna, etc.), la activación de las luces traseras no cambiará la luminosi-
dad del grupo de instrumentos.
El reloj se puede ajustar en la pantalla
de información múltiple o en el sistema
de navegación/multimedia.
Vehículos sin sistema de navega-
ción o sistema multimedia
Si accede a la pantalla “Reloj :00”
desde la pantalla de la pantalla de
información múltiple, puede modificar
los ajustes relacionados con el reloj
que se indican a continuación.
 Reinicio de la visualización de los
minutos
 Cambio del reloj entre el formato de
12 horas y el de 24 horas.
ADVERTENCIA
QUtilización de la pantalla de informa-
ción a bajas temperaturas
Deje que el interior del vehículo se caliente antes de usar la pantalla de cristal líquido. A temperaturas extremadamente
bajas, es posible que el monitor de visuali- zación responda con lentitud y tarde un poco en mostrar los cambios realizados.
Por ejemplo, hay un lapso de tiempo entre
el cambio de marcha realizado por el con- ductor y su visualización en la pantalla. Este lapso de tiempo podría hacer que el
conductor cambie de nuevo a una marcha inferior, lo que puede causar un frenado del motor rápido y excesivo y, posible-
mente, un accidente con lesiones graves o incluso mortales.
AVISO
QPara evitar daños en el motor y sus componentes
OProcure que la aguja del indicador del cuentarrevoluciones no entre en la zona
roja de régimen del motor máximo.
OCuando el indicador de temperatura del refrigerante del motor entra en la zona
roja (“H”), existe riesgo de recalenta- miento del motor. En tal caso, detenga el vehículo inmediatamente en un lugar
seguro e inspeccione el motor cuando se haya enfriado totalmente. ( P.582)
Utilización del interruptor
“ODO TRIP”
Ajuste del reloj

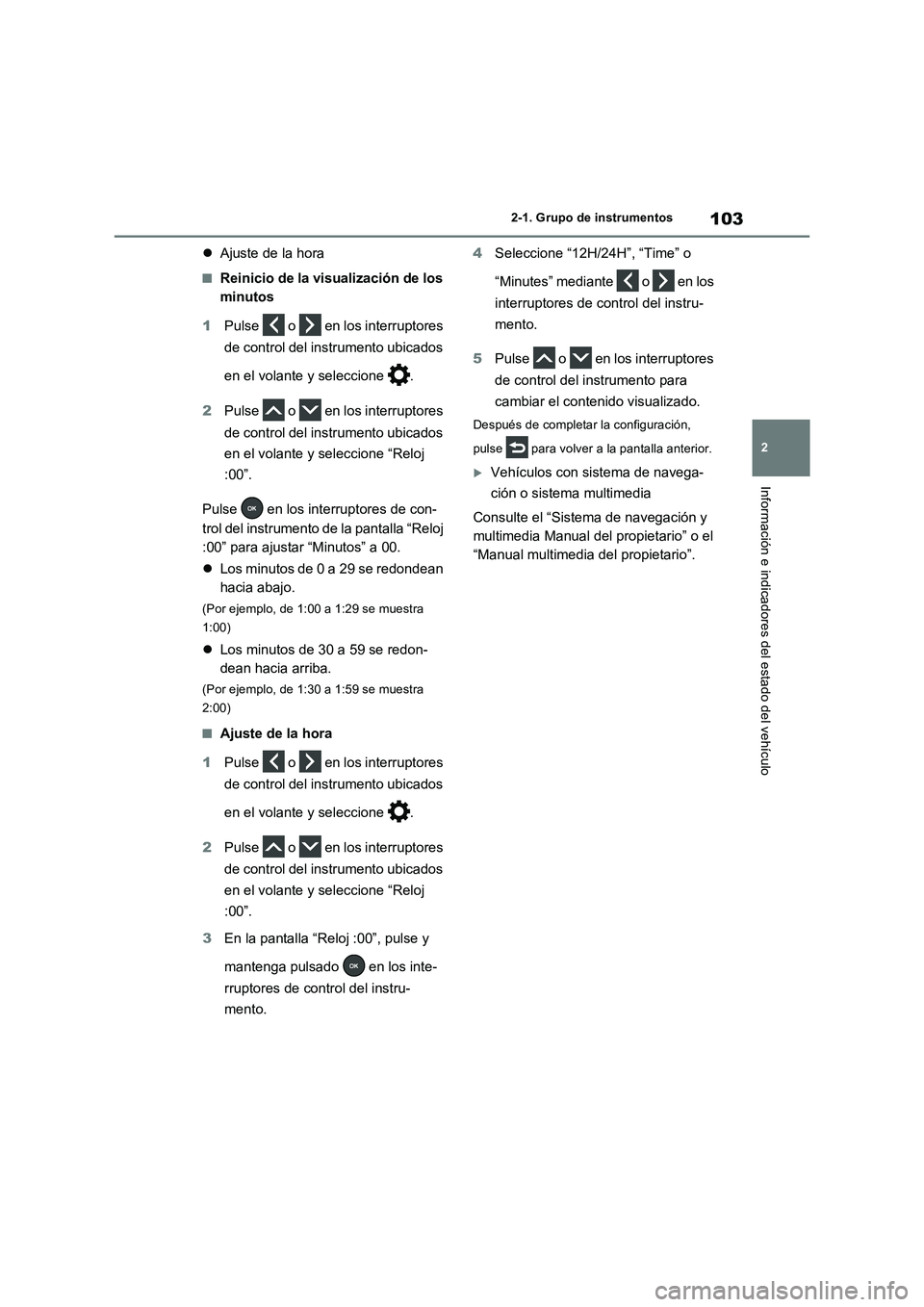

103
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Ajuste de la hora
QReinicio de la visualización de los
minutos
1Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione .
2Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione “Reloj
:00”.
Pulse en los interruptores de con-
trol del instrumento de la pantalla “Reloj
:00” para ajustar “Minutos” a 00.
Los minutos de 0 a 29 se redondean
hacia abajo.
(Por ejemplo, de 1:00 a 1:29 se muestra
1:00)
Los minutos de 30 a 59 se redon-
dean hacia arriba.
(Por ejemplo, de 1:30 a 1:59 se muestra
2:00)
QAjuste de la hora
1Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione .
2Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione “Reloj
:00”.
3En la pantalla “Reloj :00”, pulse y
mantenga pulsado en los inte-
rruptores de control del instru-
mento.4Seleccione “12H/24H”, “Time” o
“Minutes” mediante o en los
interruptores de control del instru-
mento.
5Pulse o en los interruptores
de control del instrumento para
cambiar el contenido visualizado.
Después de completar la configuración,
pulse para volver a la pantalla anterior.
Vehículos con sistema de navega-
ción o sistema multimedia
Consulte el “Sistema de navegación y
multimedia Manual del propietario” o el
“Manual multimedia del propietario”.

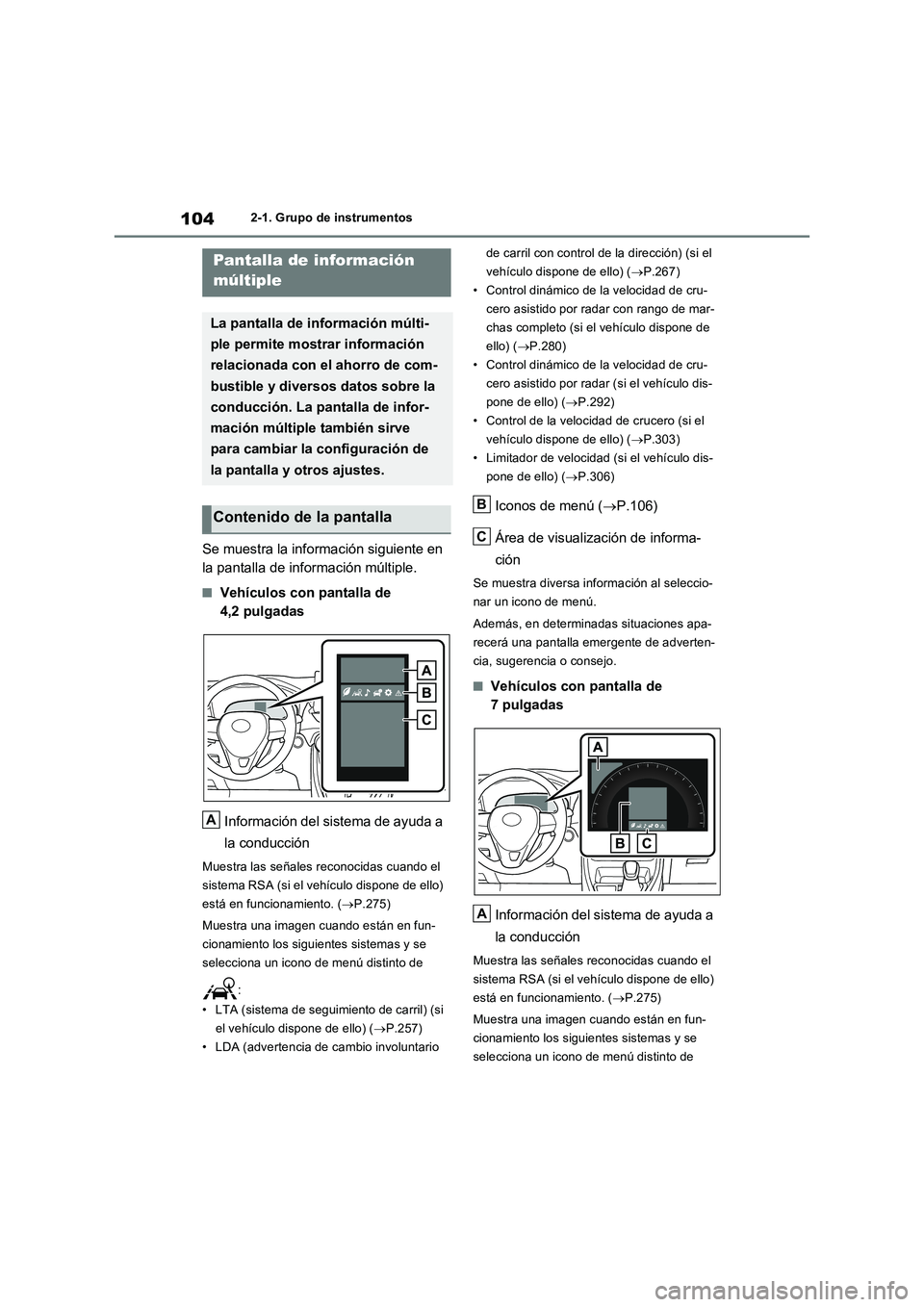

1042-1. Grupo de instrumentos
Se muestra la información siguiente en
la pantalla de información múltiple.
QVehículos con pantalla de
4,2 pulgadas
Información del sistema de ayuda a
la conducción
Muestra las señales reconocidas cuando el
sistema RSA (si el vehículo dispone de ello)
está en funcionamiento. ( P.275)
Muestra una imagen cuando están en fun-
cionamiento los siguientes sistemas y se
selecciona un icono de menú distinto de
:
• LTA (sistema de seguimiento de carril) (si
el vehículo dispone de ello) ( P.257)
• LDA (advertencia de cambio involuntario
de carril con control de la dirección) (si el
vehículo dispone de ello) ( P.267)
• Control dinámico de la velocidad de cru-
cero asistido por radar con rango de mar-
chas completo (si el vehículo dispone de
ello) ( P.280)
• Control dinámico de la velocidad de cru-
cero asistido por radar (si el vehículo dis-
pone de ello) ( P.292)
• Control de la velocidad de crucero (si el
vehículo dispone de ello) ( P.303)
• Limitador de velocidad (si el vehículo dis-
pone de ello) ( P.306)
Iconos de menú (P.106)
Área de visualización de informa-
ción
Se muestra diversa información al seleccio-
nar un icono de menú.
Además, en determinadas situaciones apa-
recerá una pantalla emergente de adverten-
cia, sugerencia o consejo.
QVehículos con pantalla de
7 pulgadas
Información del sistema de ayuda a
la conducción
Muestra las señales reconocidas cuando el
sistema RSA (si el vehículo dispone de ello)
está en funcionamiento. ( P.275)
Muestra una imagen cuando están en fun-
cionamiento los siguientes sistemas y se
selecciona un icono de menú distinto de
Pantalla de información
múltiple
La pantalla de información múlti-
ple permite mostrar información
relacionada con el ahorro de com-
bustible y diversos datos sobre la
conducción. La pantalla de infor-
mación múltiple también sirve
para cambiar la configuración de
la pantalla y otros ajustes.
Contenido de la pantalla
A
B
C
A

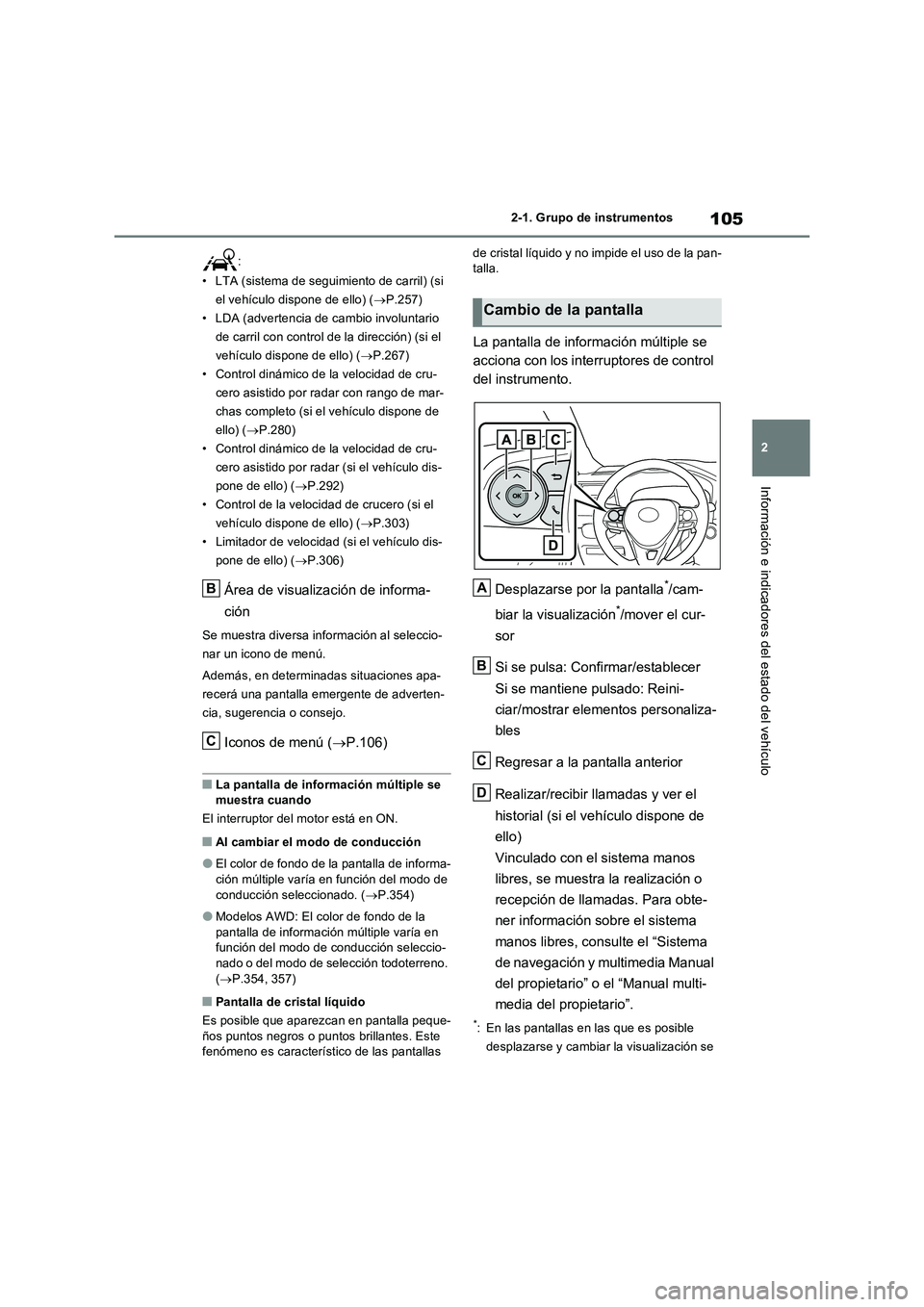

105
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
:
• LTA (sistema de seguimiento de carril) (si
el vehículo dispone de ello) (P.257)
• LDA (advertencia de cambio involuntario
de carril con control de la dirección) (si el
vehículo dispone de ello) (P.267)
• Control dinámico de la velocidad de cru-
cero asistido por radar con rango de mar-
chas completo (si el vehículo dispone de
ello) (P.280)
• Control dinámico de la velocidad de cru-
cero asistido por radar (si el vehículo dis-
pone de ello) (P.292)
• Control de la velocidad de crucero (si el
vehículo dispone de ello) (P.303)
• Limitador de velocidad (si el vehículo dis-
pone de ello) (P.306)
Área de visualización de informa-
ción
Se muestra diversa información al seleccio-
nar un icono de menú.
Además, en determinadas situaciones apa-
recerá una pantalla emergente de adverten-
cia, sugerencia o consejo.
Iconos de menú (P.106)
QLa pantalla de información múltiple se
muestra cuando
El interruptor del motor está en ON.
QAl cambiar el modo de conducción
OEl color de fondo de la pantalla de informa-
ción múltiple varía en función del modo de
conducción seleccionado. (P.354)
OModelos AWD: El color de fondo de la
pantalla de información múltiple varía en
función del modo de conducción seleccio-
nado o del modo de selección todoterreno.
(P.354, 357)
QPantalla de cristal líquido
Es posible que aparezcan en pantalla peque-
ños puntos negros o puntos brillantes. Este
fenómeno es característico de las pantallas de cristal líquido y no impide el uso de la pan-
talla.
La pantalla de información múltiple se
acciona con los interruptores de control
del instrumento.
Desplazarse por la pantalla
*/cam-
biar la visualización
*/mover el cur-
sor
Si se pulsa: Confirmar/establecer
Si se mantiene pulsado: Reini-
ciar/mostrar elementos personaliza-
bles
Regresar a la pantalla anterior
Realizar/recibir llamadas y ver el
historial (si el vehículo dispone de
ello)
Vinculado con el sistema manos
libres, se muestra la realización o
recepción de llamadas. Para obte-
ner información sobre el sistema
manos libres, consulte el “Sistema
de navegación y multimedia Manual
del propietario” o el “Manual multi-
media del propietario”.
*: En las pantallas en las que es posible
desplazarse y cambiar la visualización se
B
C
Cambio de la pantalla
A
B
C
D

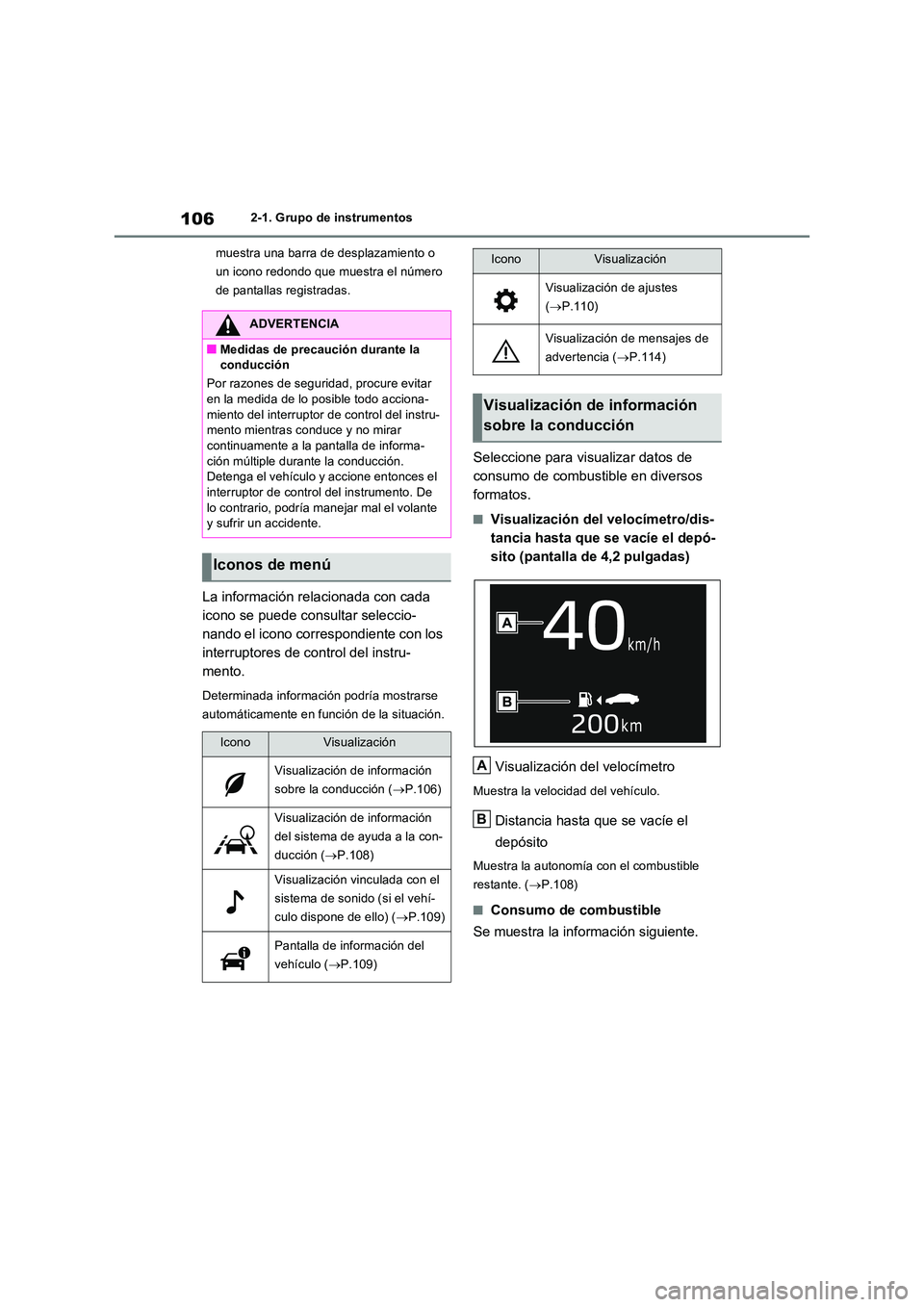

1062-1. Grupo de instrumentos
muestra una barra de desplazamiento o
un icono redondo que muestra el número
de pantallas registradas.
La información relacionada con cada
icono se puede consultar seleccio-
nando el icono correspondiente con los
interruptores de control del instru-
mento.
Determinada información podría mostrarse
automáticamente en función de la situación.
Seleccione para visualizar datos de
consumo de combustible en diversos
formatos.
QVisualización del velocímetro/dis-
tancia hasta que se vacíe el depó-
sito (pantalla de 4,2 pulgadas)
Visualización del velocímetro
Muestra la velocidad del vehículo.
Distancia hasta que se vacíe el
depósito
Muestra la autonomía con el combustible
restante. ( P.108)
QConsumo de combustible
Se muestra la información siguiente.
ADVERTENCIA
QMedidas de precaución durante la conducción
Por razones de seguridad, procure evitar en la medida de lo posible todo acciona-
miento del interruptor de control del instru- mento mientras conduce y no mirar continuamente a la pantalla de informa-
ción múltiple durante la conducción. Detenga el vehículo y accione entonces el interruptor de control del instrumento. De
lo contrario, podría manejar mal el volante y sufrir un accidente.
Iconos de menú
IconoVisualización
Visualización de información
sobre la conducción ( P.106)
Visualización de información
del sistema de ayuda a la con-
ducción ( P.108)
Visualización vinculada con el
sistema de sonido (si el vehí-
culo dispone de ello) ( P.109)
Pantalla de información del
vehículo ( P.109)
Visualización de ajustes
( P.110)
Visualización de mensajes de
advertencia ( P.114)
Visualización de información
sobre la conducción
IconoVisualización
A
B

107
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Distancia hasta que se vacíe el
depósito
Muestra la autonomía con el combustible
restante. (P.108)
Consumo actual de combustible
Muestra el consumo instantáneo actual de
combustible.
Consumo medio de combustible
Muestra el consumo medio de combustible
desde el reinicio de la función, desde la
puesta en marcha o desde el repostaje.
*1, 2,
3
Se muestra el consumo medio de combusti-
ble seleccionado mediante “Cons. comb.” en
la pantalla . (P.110)
*1: Utilice el consumo de combustible visua-
lizado únicamente como referencia.
*2: El consumo medio de combustible desde
el reinicio de la función se puede poner a
cero pulsando y manteniendo pulsado
.
*3: Cada vez que se detiene el motor, el
consumo medio de combustible desde la
puesta en marcha se reinicia.
QIndicador de conducción Eco (si
el vehículo dispone de ello)/dis-
tancia hasta que se vacíe el depó-
sito
Contenido de la pantalla
Indicador de conducción Eco
Distancia hasta que se vacíe el
depósito
Muestra la autonomía con el combustible
restante. (P.108)
Indicador de conducción Eco
Indicador luminoso de conducción
Eco
El indicador luminoso de conducción Eco se
iluminará durante la aceleración respetuosa
con el medio ambiente (conducción Eco). El
A
B
C
A
B
A

1082-1. Grupo de instrumentos
indicador luminoso se apaga cuando la ace-
leración supera la zona de conducción Eco
o cuando el vehículo se detiene.
Visualización de la zona de conduc-
ción Eco
Sugiere la zona de conducción Eco y la rela-
ción de conducción Eco actual basada en la
aceleración.
Relación de conducción Eco
basada en la aceleración
Si la aceleración supera la zona de conduc-
ción Eco, el lado derecho de la visualización
de la zona de conducción Eco se encen-
derá.
En ese momento, se apagará el indicador
luminoso de conducción Eco.
Zona de conducción Eco
QDistancia hasta que se vacíe el depósito
OEsta distancia se calcula de acuerdo con
el consumo medio de combustible. Por
tanto, la distancia real que se puede reco-
rrer puede no coincidir exactamente con la
que se indica.
OPuede que la pantalla no se actualice
cuando se añada solo una pequeña canti-
dad de combustible al depósito. Al repos-
tar, coloque el interruptor del motor en
OFF. Si el vehículo se reposta sin colocar
el interruptor del motor en OFF, puede que
la pantalla no se actualice.
OCuando se muestra “Reposte”, la cantidad
de combustible restante es reducida y no
es posible calcular la distancia que puede
recorrerse con el combustible que queda
en el depósito.
Reposte inmediatamente.
QEl indicador de conducción ECO no
funcionará cuando
El indicador de conducción Eco no se acti-
vará en las situaciones siguientes:
OLa palanca de cambios está en una posi-
ción distinta de D.
OSe acciona el interruptor basculante del
cambio (si el vehículo dispone de ello).
ONo está seleccionado ni el modo normal ni
el modo de conducción Eco.
OLa velocidad del vehículo es de aproxima-
damente 130 km/h (80 mph) o superior.
QVisualización de información del
sistema de ayuda a la conducción
Seleccione para mostrar el estado de
funcionamiento de los siguientes siste-
mas:
LTA (sistema de seguimiento de
carril)
* (P.257)
LDA (advertencia de cambio invo-
luntario de carril con control de la
dirección)
* (P.267)
Control dinámico de la velocidad de
crucero asistido por radar con rango
de marchas completo
* (P.280)
Control dinámico de la velocidad de
crucero asistido por radar
* (P.292)
Control de la velocidad de crucero
*
(P.303)
Limitador de velocidad
* (P.306)
*: Si el vehículo dispone de ello
QVisualización vinculada con el
sistema de navegación (si el vehí-
culo dispone de ello)
Seleccione para mostrar la siguiente
información relacionada con el sistema
de navegación.
Guía de ruta
Pantalla de la brújula
B
C
D
Visualización de información
del sistema de ayuda a la con-
ducción
