TOYOTA RAV4 2023 Manuel du propriétaire (in French)

437
6
6-3. Opérations d’entretien réalisables soi-même
Entretien et soins
1 Mettez le contacteur d’alimentation
en position OFF.
2 Ouvrez le couvercle de la boîte à
fusibles.
Compartiment moteur : Boîte à
fusibles de type A
Poussez les griffes et pour déver-
rouiller complètement le verrou, puis relevez
le couvercle.
Compartiment moteur : Boîte à
fusibles de type B
Poussez les griffes et pour déver-
rouiller complètement le verrou, puis relevez
le couvercle.
AVERTISSEMENT
■Pour éviter que la pile explose ou
que du liquide ou du gaz inflammable se répande
●Remplacez la pile par une pile neuve du même type. Si un type de pile incorrect
est utilisé, elle risque d’exploser.
●N’exposez pas les piles à une pression extrêmement basse à cause d’une alti-
tude élevée ou à des températures extrêmement élevées.
●Ne brûlez pas, ne brisez pas et ne cou-
pez pas une pile.
NOTE
■Pour un fonctionnement normal après avoir remplacé la pile
Respectez les mesures de précaution sui-
vantes pour éviter les accidents :
●Ayez toujours les mains sèches lors des manipulations.L’humidité peut faire rouiller la pile.
●Ne touchez ni ne déplacez aucune autre pièce constitutive à l’intérieur de la com-mande à distance.
●Ne pliez aucune des bornes de la pile.
Vérification et remplace-
ment des fusibles
Si un des composants électriques
ne fonctionne pas, il se peut qu’un
fusible soit grillé. Dans ce cas,
vérifiez les fusibles et remplacez-
les si nécessaire.
Vérification et remplacement
des fusibles
AB
AB

4386-3. Opérations d’entretien réalisables soi-même
Panneau d’instruments côté gauche
Véhicules à conduite à gauche : Retirez le
couvercle.
Véhicules à conduite à droite : Appuyez sur
la languette, retirez le cache, puis le cou-
vercle.
Compartiment à bagages côté droit
Ouvrez la plaque de coffre. (P.375)
Libérez les 12 griffes et tirez sur le couvercle
latéral pour le retirer.
Lors de l’installation du couvercle latéral,
vérifiez que les griffes sont fermement en
place.
Retirez le couvercle
3Retirez le fusible.
Seuls les fusibles de type A peuvent être
retirés à l’aide de l’outil d’extraction.
4Vérifiez si le fusible est grillé.
Remplacez le fusible grillé par un fusible
neuf d’un ampérage adéquat. L’ampérage

439
6
6-3. Opérations d’entretien réalisables soi-même
Entretien et soins

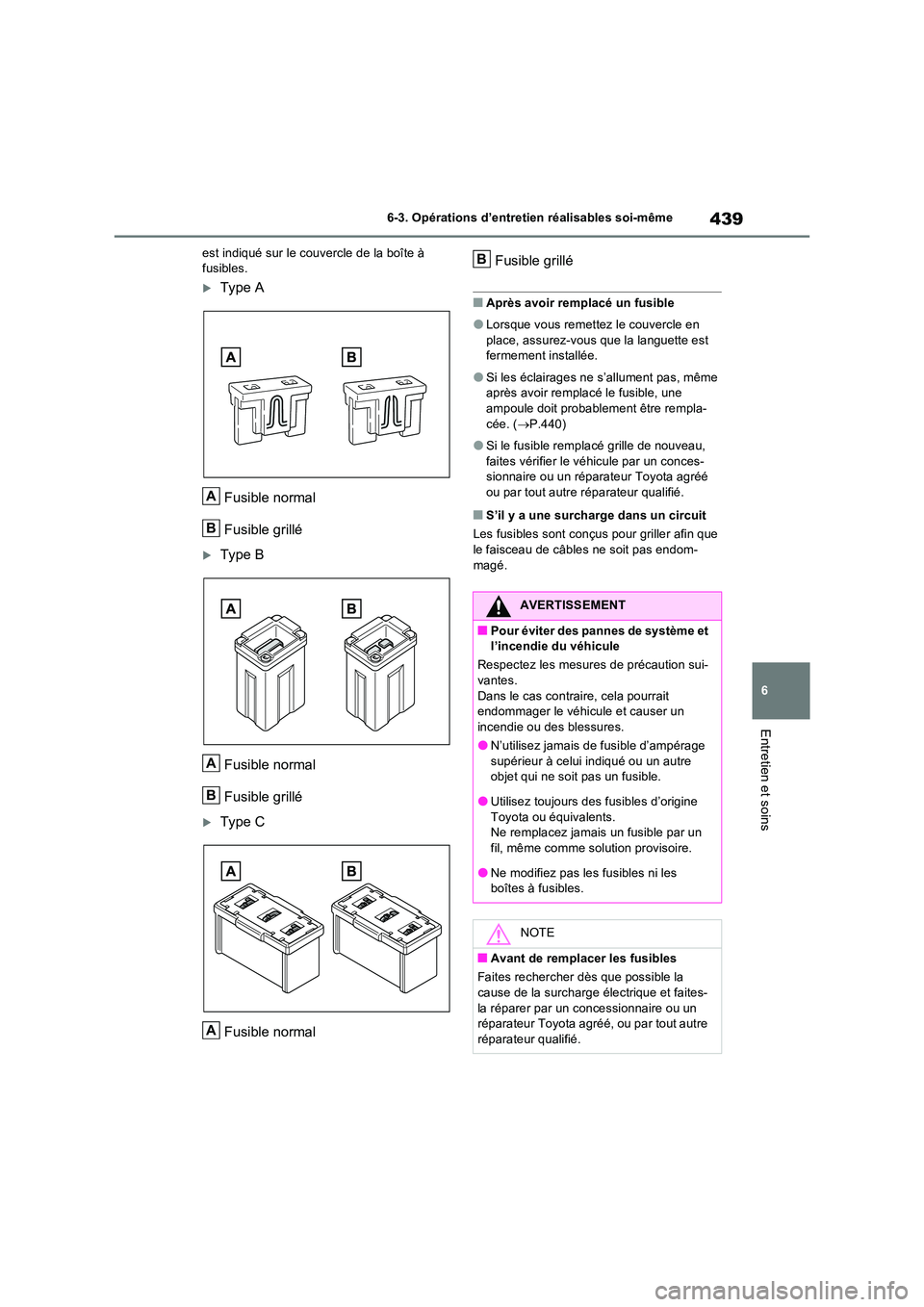

est indiqué sur le couvercle de la boîte à fusibles.
Type A
Fusible normal
Fusible grillé
Type B
Fusible normal
Fusible grillé
Type C
Fusible normal
Fusible grillé
■Après avoir remplacé un fusible
●Lorsque vous remettez le couvercle en
place, assurez-vous que la languette est fermement installée.
●Si les éclairages ne s’allument pas, même après avoir remplacé le fusible, une ampoule doit probablement être rempla-
cée. ( P.440)
●Si le fusible remplacé grille de nouveau,
faites vérifier le véhicule par un conces- sionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
■S’il y a une surcharge dans un circuit
Les fusibles sont conçus pour griller afin que
le faisceau de câbles ne soit pas endom- magé.
A
B
A
B
A
AVERTISSEMENT
■Pour éviter des pannes de système et l’incendie du véhicule
Respectez les mesures de précaution sui- vantes.
Dans le cas contraire, cela pourrait endommager le véhicule et causer un incendie ou des blessures.
●N’utilisez jamais de fusible d’ampérage
supérieur à celui indiqué ou un autre objet qui ne soit pas un fusible.
●Utilisez toujours des fusibles d’origine
Toyota ou équivalents. Ne remplacez jamais un fusible par un fil, même comme solution provisoire.
●Ne modifiez pas les fusibles ni les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites rechercher dès que possible la
cause de la surcharge électrique et faites- la réparer par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre
réparateur qualifié.
B

4406-3. Opérations d’entretien réalisables soi-même
Vérifiez la puissance de l’ampoule à
remplacer. ( P.519)
Avant
Clignotants avant
NOTE
■Pour éviter d’endommager le cou-
vercle de la boîte à fusibles du com- partiment moteur
Lors de l’ouverture de la boîte à fusibles, déverrouillez complètement les verrous
des griffes avant de relever le couvercle. Sinon, les griffes risquent d’être endom-magées.
Ampoules
Vous pouvez remplacer vous-
même les ampoules suivantes. Le
niveau de difficulté du remplace-
ment dépend de l’ampoule.
Comme il existe un risque
d’endommagement de certains
composants, nous vous recom-
mandons de confier le remplace-
ment de cet élément à un
concessionnaire ou un réparateur
Toyota agréé, ou à tout autre répa-
rateur qualifié.
Préparation au remplacement
d’une ampoule
Emplacement des ampoules
A

441
6
6-3. Opérations d’entretien réalisables soi-même
Entretien et soins

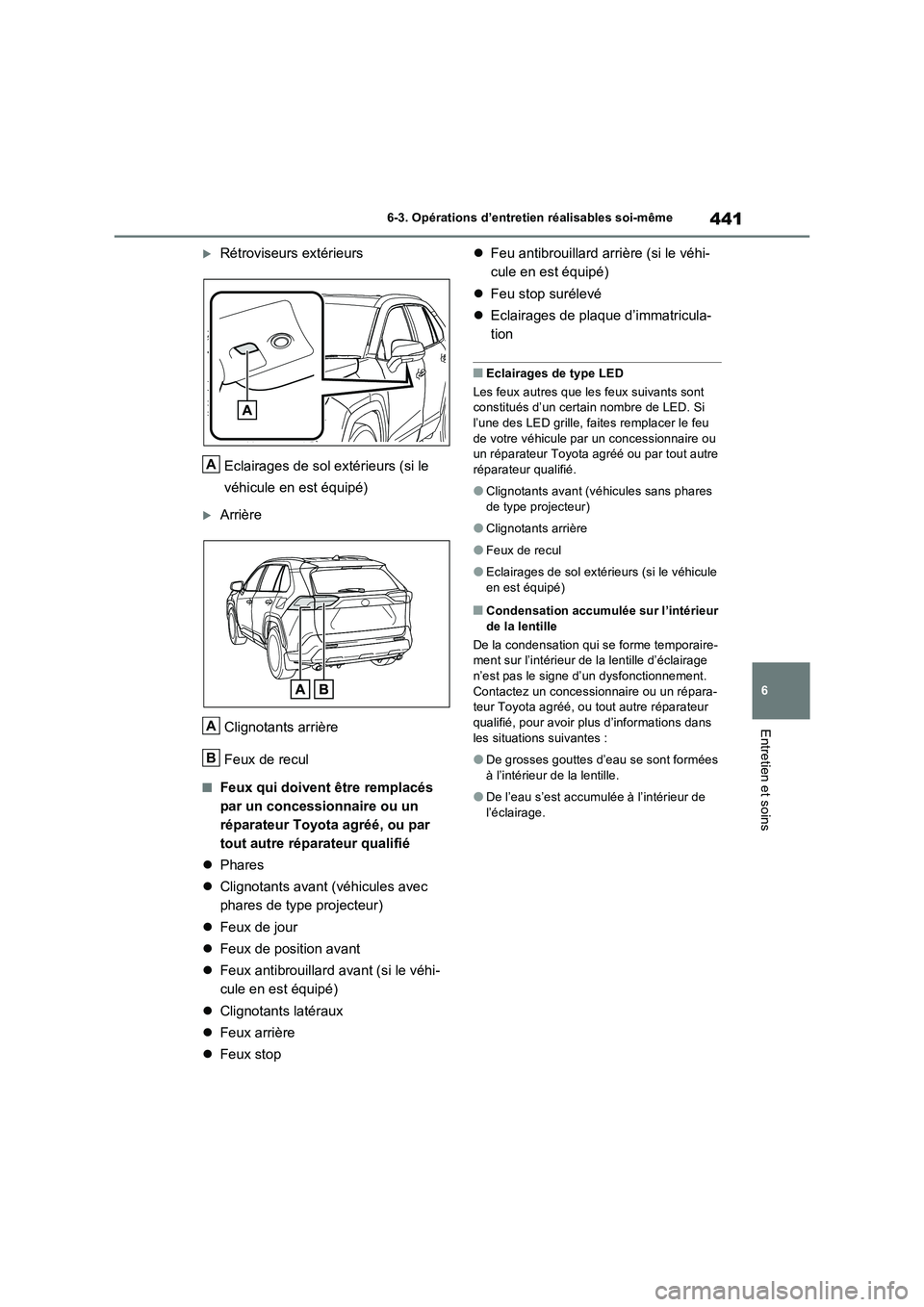

Rétroviseurs extérieurs
Eclairages de sol extérieurs (si le
véhicule en est équipé)
Arrière
Clignotants arrière
Feux de recul
■Feux qui doivent être remplacés
par un concessionnaire ou un
réparateur Toyota agréé, ou par
tout autre réparateur qualifié
 Phares
 Clignotants avant (véhicules avec
phares de type projecteur)
 Feux de jour
 Feux de position avant
 Feux antibrouillard avant (si le véhi-
cule en est équipé)
 Clignotants latéraux
 Feux arrière
 Feux stop
 Feu antibrouillard arrière (si le véhi-
cule en est équipé)
 Feu stop surélevé
 Eclairages de plaque d’immatricula-
tion
■Eclairages de type LED
Les feux autres que les feux suivants sont constitués d’un certain nombre de LED. Si l’une des LED grille, faites remplacer le feu
de votre véhicule par un concessionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
●Clignotants avant (véhicules sans phares de type projecteur)
●Clignotants arrière
●Feux de recul
●Eclairages de sol extérieurs (si le véhicule
en est équipé)
■Condensation accumulée sur l’intérieur de la lentille
De la condensation qui se forme temporaire- ment sur l’intérieur de la lentille d’éclairage
n’est pas le signe d’un dysfonctionnement. Contactez un concessionnaire ou un répara-teur Toyota agréé, ou tout autre réparateur
qualifié, pour avoir plus d’informations dans les situations suivantes :
●De grosses gouttes d’eau se sont formées à l’intérieur de la lentille.
●De l’eau s’est accumulée à l’intérieur de l’éclairage.
A
A
B

4426-3. Opérations d’entretien réalisables soi-même

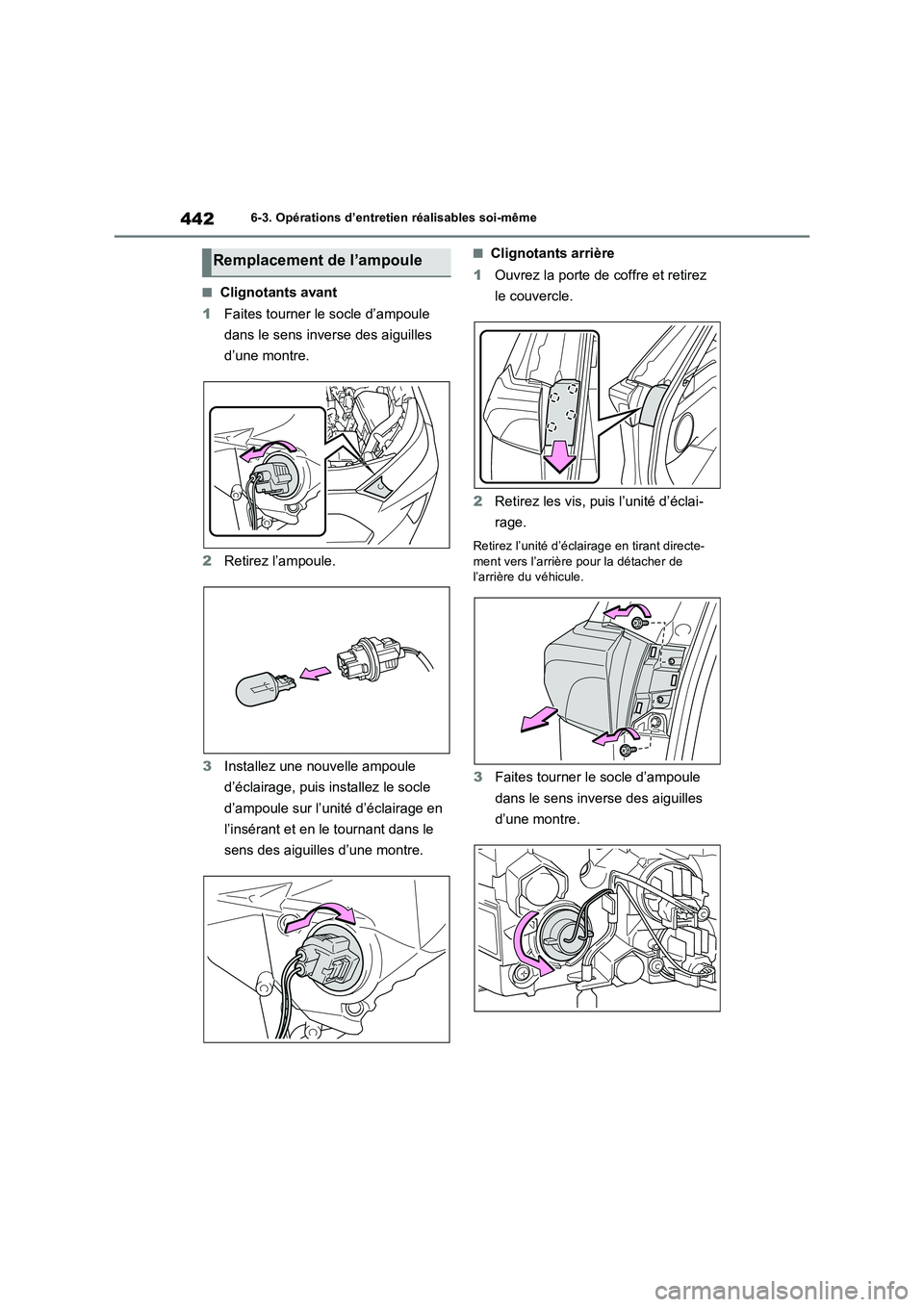

■Clignotants avant
1Faites tourner le socle d’ampoule
dans le sens inverse des aiguilles
d’une montre.
2Retirez l’ampoule.
3Installez une nouvelle ampoule
d’éclairage, puis installez le socle
d’ampoule sur l’unité d’éclairage en
l’insérant et en le tournant dans le
sens des aiguilles d’une montre.
■Clignotants arrière
1Ouvrez la porte de coffre et retirez
le couvercle.
2Retirez les vis, puis l’unité d’éclai-
rage.
Retirez l’unité d’éclairage en tirant directe-
ment vers l’arrière pour la détacher de
l’arrière du véhicule.
3Faites tourner le socle d’ampoule
dans le sens inverse des aiguilles
d’une montre.
Remplacement de l’ampoule

443
6 6-3. Opérations d’entretien réalisables soi-même
Entretien et soins

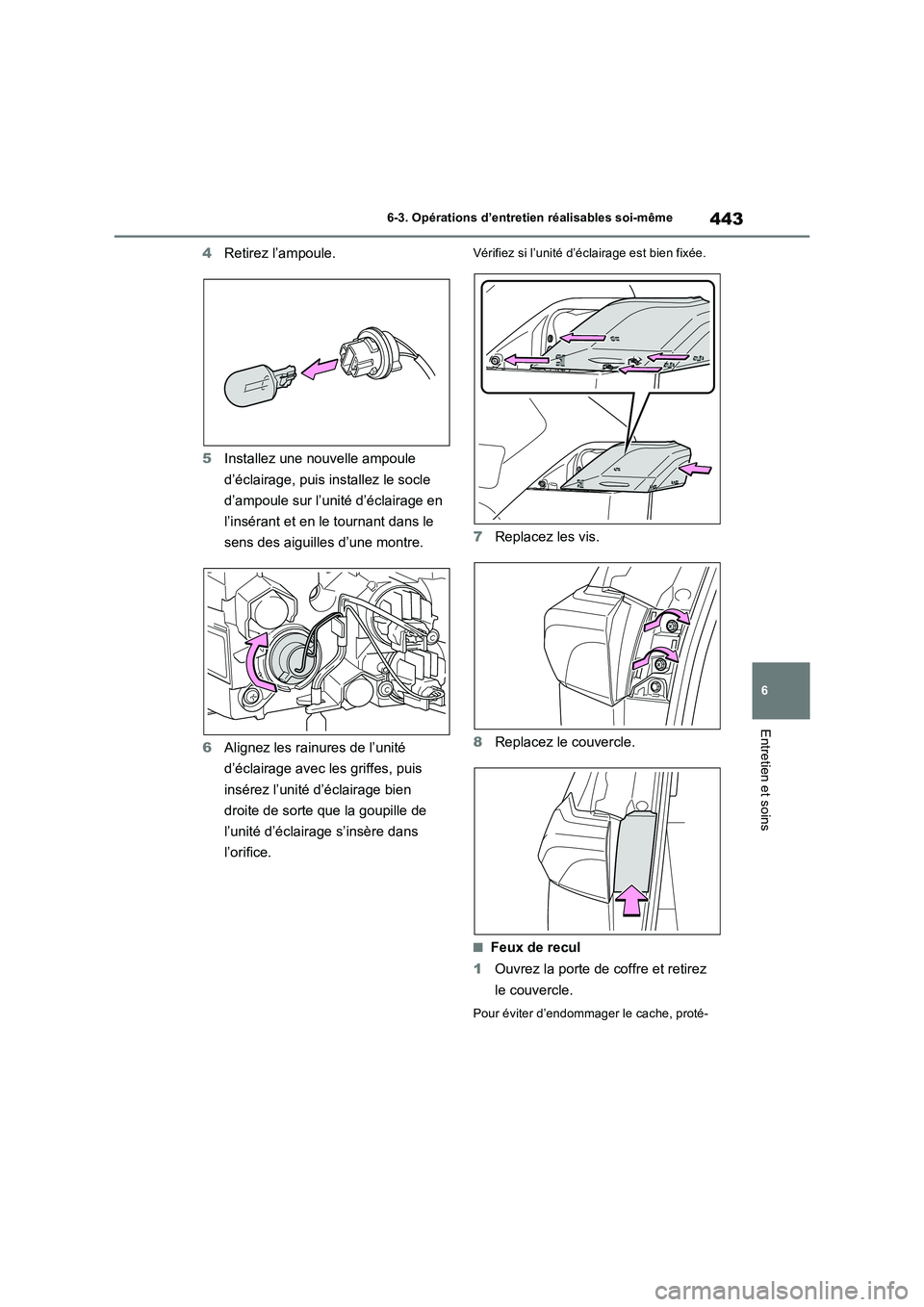

4Retirez l’ampoule.
5Installez une nouvelle ampoule
d’éclairage, puis installez le socle
d’ampoule sur l’unité d’éclairage en
l’insérant et en le tournant dans le
sens des aiguilles d’une montre.
6Alignez les rainures de l’unité
d’éclairage avec les griffes, puis
insérez l’unité d’éclairage bien
droite de sorte que la goupille de
l’unité d’éclairage s’insère dans
l’orifice.Vérifiez si l’unité d’éclairage est bien fixée.
7Replacez les vis.
8Replacez le couvercle.
■Feux de recul
1Ouvrez la porte de coffre et retirez
le couvercle.
Pour éviter d’endommager le cache, proté-

4446-3. Opérations d’entretien réalisables soi-même

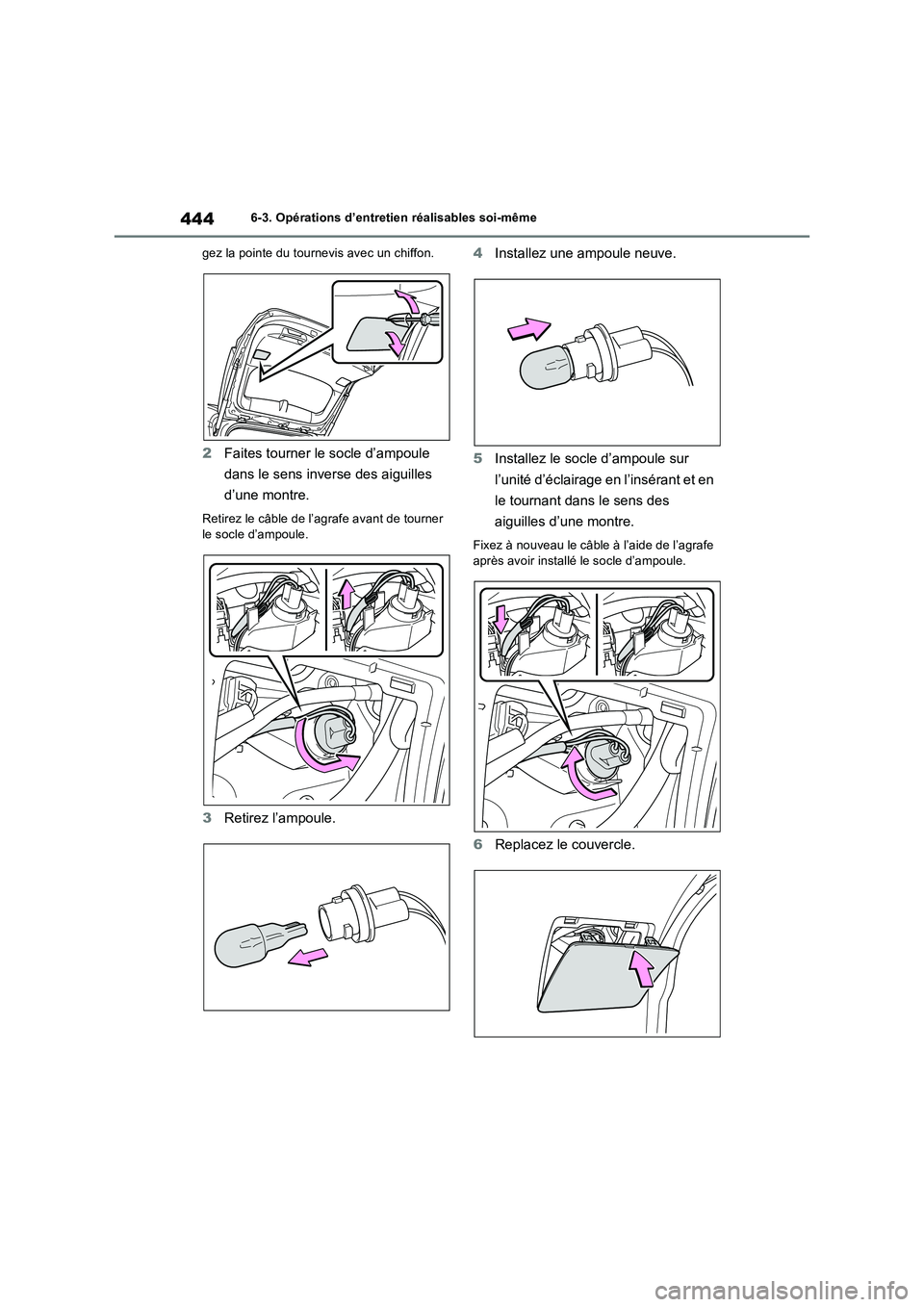

gez la pointe du tournevis avec un chiffon.
2Faites tourner le socle d’ampoule
dans le sens inverse des aiguilles
d’une montre.
Retirez le câble de l’agrafe avant de tourner
le socle d’ampoule.
3Retirez l’ampoule.4Installez une ampoule neuve.
5Installez le socle d’ampoule sur
l’unité d’éclairage en l’insérant et en
le tournant dans le sens des
aiguilles d’une montre.
Fixez à nouveau le câble à l’aide de l’agrafe
après avoir installé le socle d’ampoule.
6Replacez le couvercle.

445
6 6-3. Opérations d’entretien réalisables soi-même
Entretien et soins
■Eclairages de sol extérieurs (si le
véhicule en est équipé)
1Appuyez sur la partie supérieure du
rétroviseur extérieur pour incliner la
surface de rétroviseur vers le haut
et détachez les quatre languettes
placées derrière le rétroviseur.
Tirez le rétroviseur vers vous en faisant
levier et détachez deux languettes à la fois.
Travaillez avec prudence en veillant à ne
pas faire tomber le rétroviseur.
2Débranchez les connecteurs situés
derrière le rétroviseur et retirez le
rétroviseur.
Assurez-vous de vérifier les connecteurs
pour éviter de les brancher à l’envers au
moment de les installer.
Travaillez avec prudence en veillant à ne pas faire tomber le rétroviseur.
3Détachez les languettes situées
derrière le cache de rétroviseur et
retirez le cache de rétroviseur.

4466-3. Opérations d’entretien réalisables soi-même

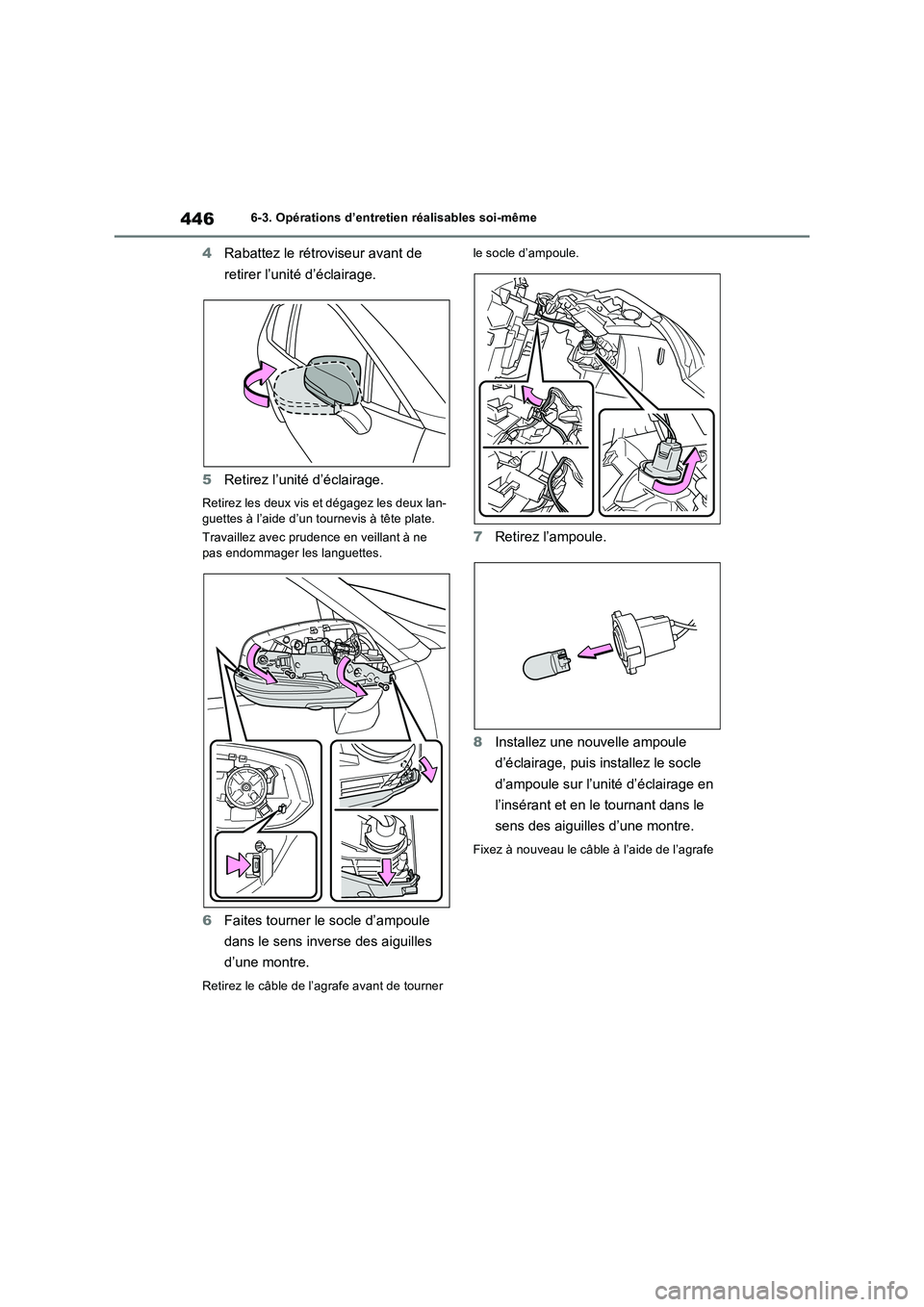

4Rabattez le rétroviseur avant de
retirer l’unité d’éclairage.
5Retirez l’unité d’éclairage.
Retirez les deux vis et dégagez les deux lan-
guettes à l’aide d’un tournevis à tête plate.
Travaillez avec prudence en veillant à ne
pas endommager les languettes.
6Faites tourner le socle d’ampoule
dans le sens inverse des aiguilles
d’une montre.
Retirez le câble de l’agrafe avant de tourner le socle d’ampoule.
7Retirez l’ampoule.
8Installez une nouvelle ampoule
d’éclairage, puis installez le socle
d’ampoule sur l’unité d’éclairage en
l’insérant et en le tournant dans le
sens des aiguilles d’une montre.
Fixez à nouveau le câble à l’aide de l’agrafe
