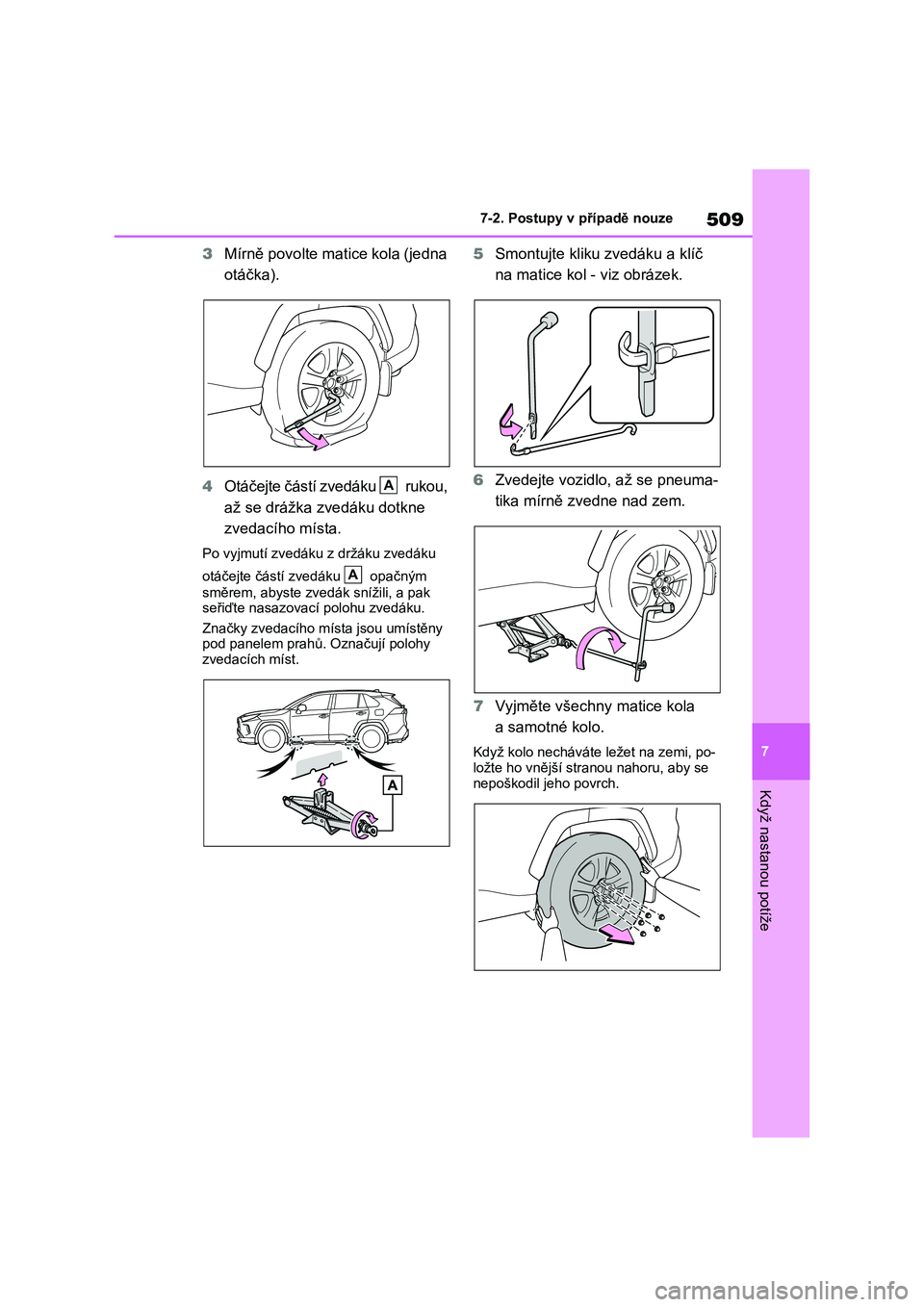

TOYOTA RAV4 2023 Návod na použití (in Czech)

509
7
7-2. Postupy v případě nouze
Když nastanou potíže
3 Mírně povolte matice kola (jedna
otáčka).
4 Otáčejte částí zvedáku rukou,
až se drážka zvedáku dotkne
zvedacího místa.
Po vyjmutí zvedáku z držáku zvedáku
otáčejte částí zvedáku opačným
směrem, abyste zvedák snížili, a pak seřiďte nasazovací polohu zvedáku.
Značky zvedacího mís ta jsou umístěny
pod panelem prahů. Označují polohy zvedacích míst.
5 Smontujte kliku zvedáku a klíč
na matice kol - viz obrázek.
6 Zvedejte vozidlo, až se pneuma-
tika mírně zvedne nad zem.
7 Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi, po-
ložte ho vnější str anou nahoru, aby se
nepoškodil jeho povrch.
A
A

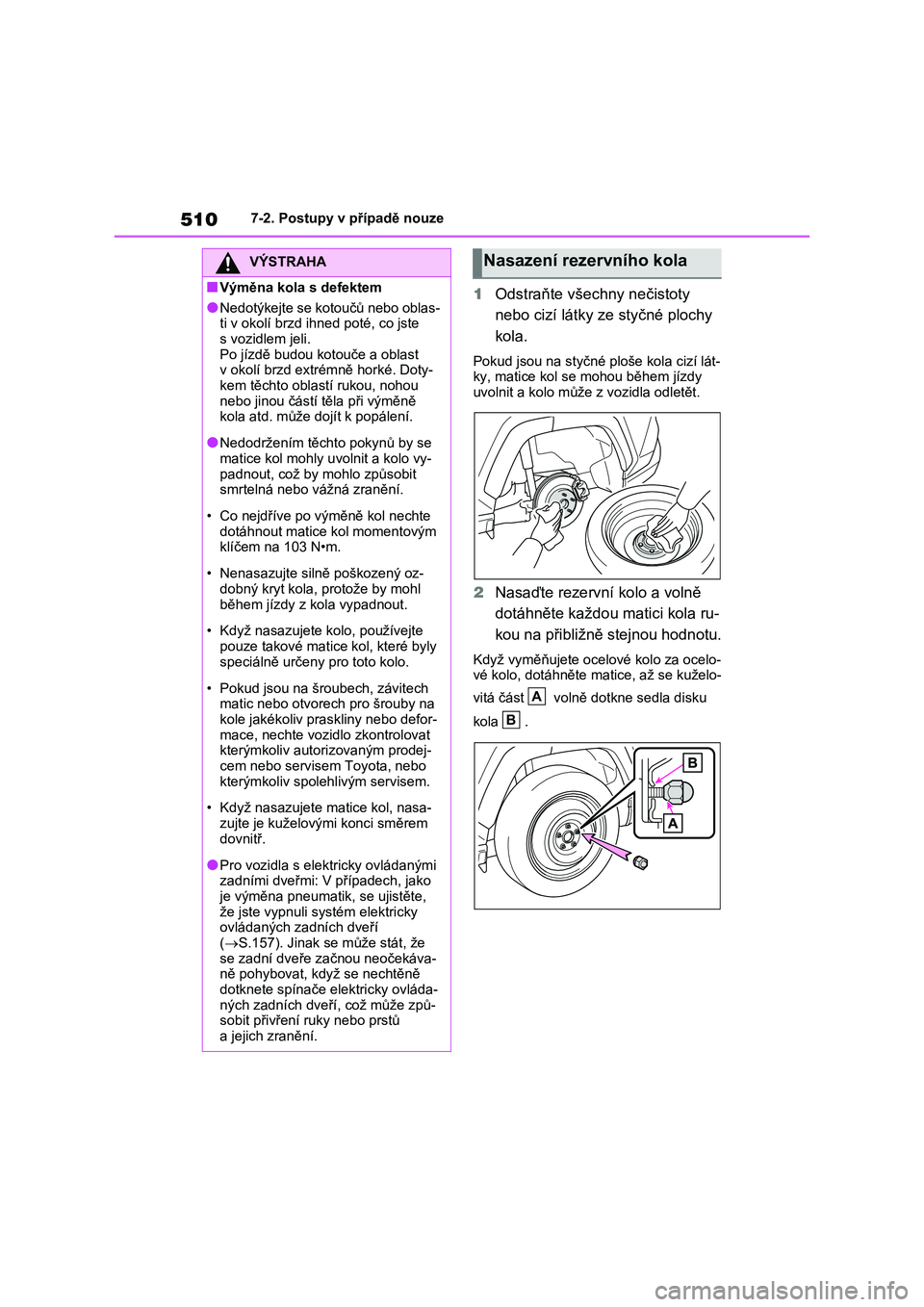

5107-2. Postupy v případě nouze
1Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné p loše kola cizí lát-
ky, matice kol se mohou během jízdy
uvolnit a kolo může z vozidla odletět.
2 Nasaďte rezervní kolo a volně
dotáhněte každou matici kola ru-
kou na přibližně stejnou hodnotu.
Když vyměňujete ocelové kolo za ocelo-
vé kolo, dotáhněte matice, až se kuželo-
vitá část volně dotkne sedla disku
kola .
VÝSTRAHA
■Výměna kola s defektem
●Nedotýkejte se kotoučů nebo oblas-
ti v okolí brzd ihned poté, co jste s vozidlem jeli.
Po jízdě budou kotouče a oblast
v okolí brzd extrémně horké. Doty- kem těchto oblastí rukou, nohou
nebo jinou částí těla při výměně
kola atd. může dojít k popálení.
●Nedodržením těchto pokynů by se
matice kol mohly u volnit a kolo vy-
padnout, což by mohlo způsobit smrtelná nebo vážná zranění.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N•m.
• Nenasazujte silně poškozený oz-
dobný kryt kola, protože by mohl
během jízdy z kola vypadnout.
• Když nasazujete kolo, používejte
pouze takové matice kol, které byly speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šrouby na
kole jakékoliv praskliny nebo defor-
mace, nechte vozidlo zkontrolovat kterýmkoliv auto rizovaným prodej-
cem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, nasa-
zujte je kuželovými konci směrem dovnitř.
●Pro vozidla s elektricky ovládanými zadními dveřmi: V případech, jako
je výměna pneumatik , se ujistěte,
že jste vypnuli sys tém elektricky ovládaných zadních dveří
( S.157). Jinak se může stát, že
se zadní dveře z ačnou neočekáva- ně pohybovat, když se nechtěně
dotknete spínače elektricky ovláda-
ných zadních dveří, což může způ- sobit přivření ruky nebo prstů
a jejich zranění.
Nasazení rezervního kola
A
B

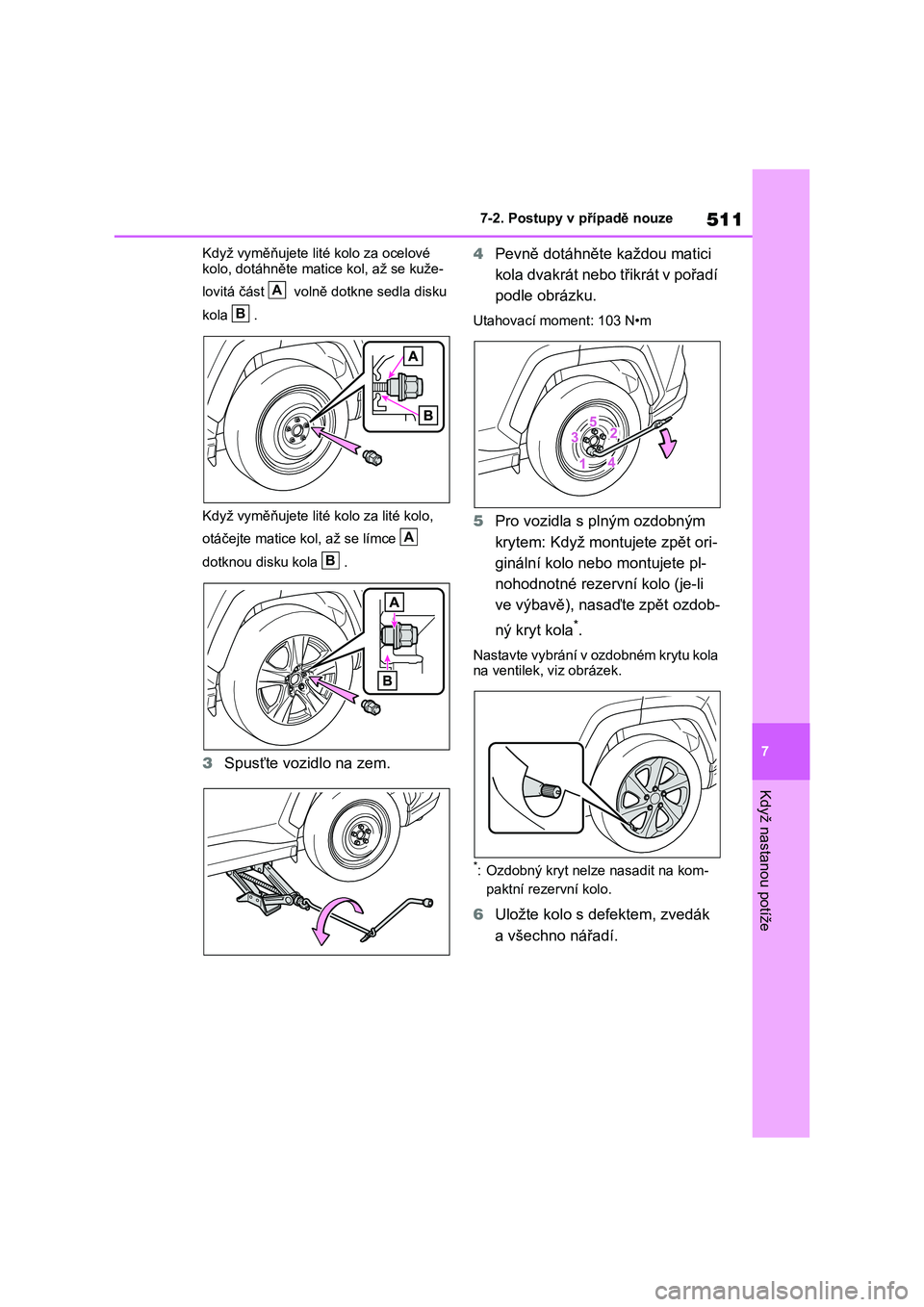

511
7
7-2. Postupy v případě nouze
Když nastanou potíže
Když vyměňujete lit é kolo za ocelové
kolo, dotáhněte matice kol, až se kuže-
lovitá část volně dotkne sedla disku
kola .
Když vyměňujete lité kolo za lité kolo,
otáčejte matice kol, až se límce
dotknou disku kola .
3 Spusťte vozidlo na zem.
4 Pevně dotáhněte každou matici
kola dvakrát nebo třikrát v pořadí
podle obrázku.
Utahovací moment: 103 N•m
5 Pro vozidla s plným ozdobným
krytem: Když montujete zpět ori-
ginální kolo nebo montujete pl-
nohodnotné rezervní kolo (je-li
ve výbavě), nasaď te zpět ozdob-
ný kryt kola*.
Nastavte vybrání v ozdobném krytu kola na ventilek, viz obrázek.
*: Ozdobný kryt nelze nasadit na kom-
paktní rezervní kolo.
6 Uložte kolo s defektem, zvedák
a všechno nářadí.
A
B
A
B

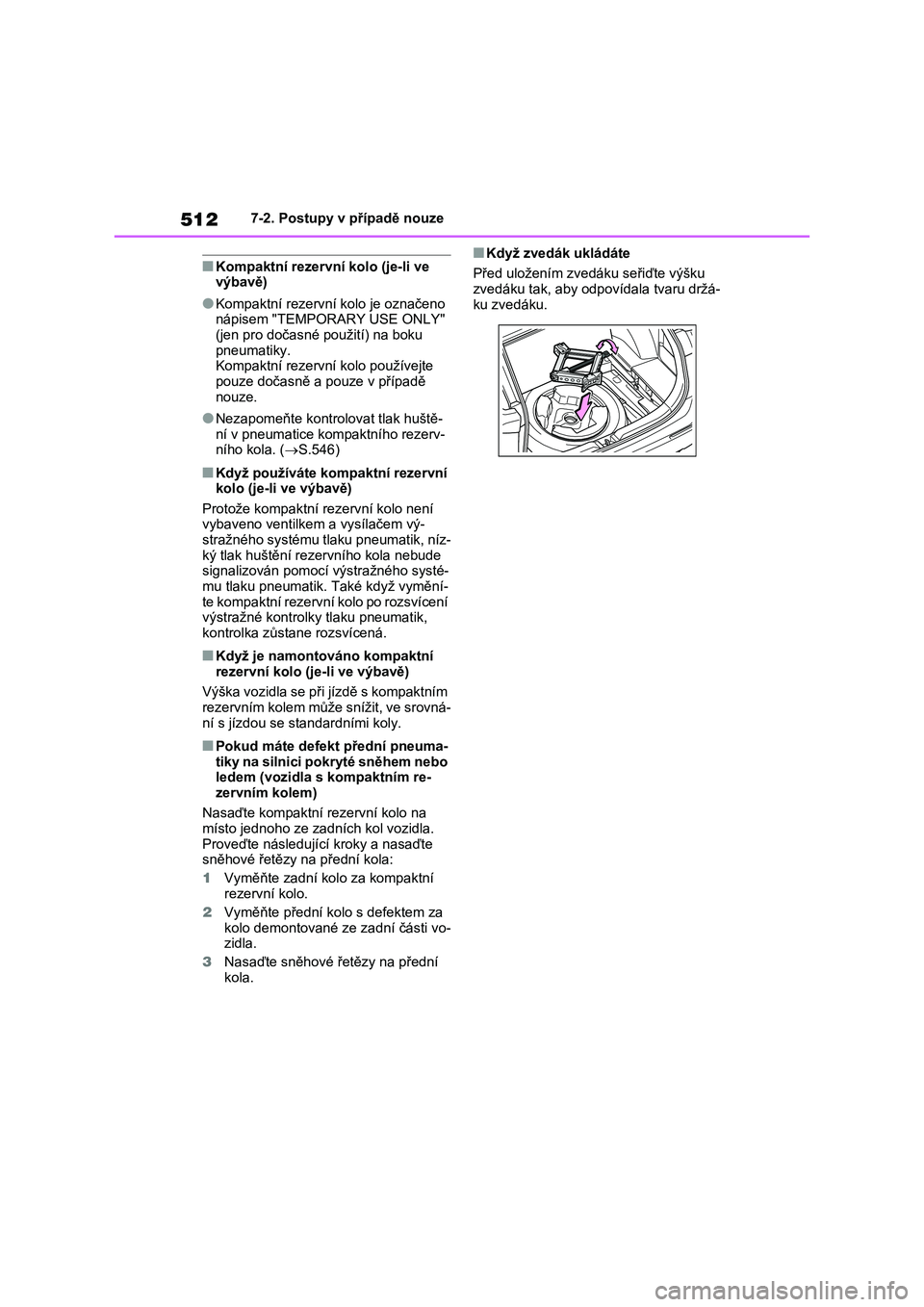

5127-2. Postupy v případě nouze
■Kompaktní rezervní kolo (je-li ve výbavě)
●Kompaktní rezervní kolo je označeno nápisem "TEMPORARY USE ONLY"
(jen pro dočasné použití) na boku
pneumatiky. Kompaktní rezervní kolo používejte
pouze dočasně a pouze v případě
nouze.
●Nezapomeňte kontrolovat tlak huště-
ní v pneumatice kompaktního rezerv- ního kola. ( S.546)
■Když používáte kompaktní rezervní
kolo (je-li ve výbavě)
Protože kompaktní rezervní kolo není vybaveno ven tilkem a vysílačem vý-
stražného systému tlaku pneumatik, níz-
ký tlak huštění rezervního kola nebude signalizován pomocí výstražného systé-
mu tlaku pneumatik . Také když vymění-
te kompaktní rezervní kolo po rozsvícení výstražné kontrolky tlaku pneumatik,
kontrolka zůstane rozsvícená.
■Když je namontováno kompaktní
rezervní kolo (je-li ve výbavě)
Výška vozidla se při jízdě s kompaktním
rezervním kolem může snížit, ve srovná-
ní s jízdou se standardními koly.
■Pokud máte defekt přední pneuma- tiky na silnici pokryté sněhem nebo
ledem (vozidla s kompaktním re-
zervním kolem)
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte
sněhové řetězy na přední kola:
1 Vyměňte zadní kolo za kompaktní rezervní kolo.
2 Vyměňte přední kolo s defektem za
kolo demontované z e zadní části vo-
zidla.
3 Nasaďte sněhové řetězy na přední kola.
■Když zvedák ukládáte
Před uložením zvedák u seřiďte výšku zvedáku tak, aby odpov ídala tvaru držá-
ku zvedáku.

513
7
7-2. Postupy v případě nouze
Když nastanou potíže

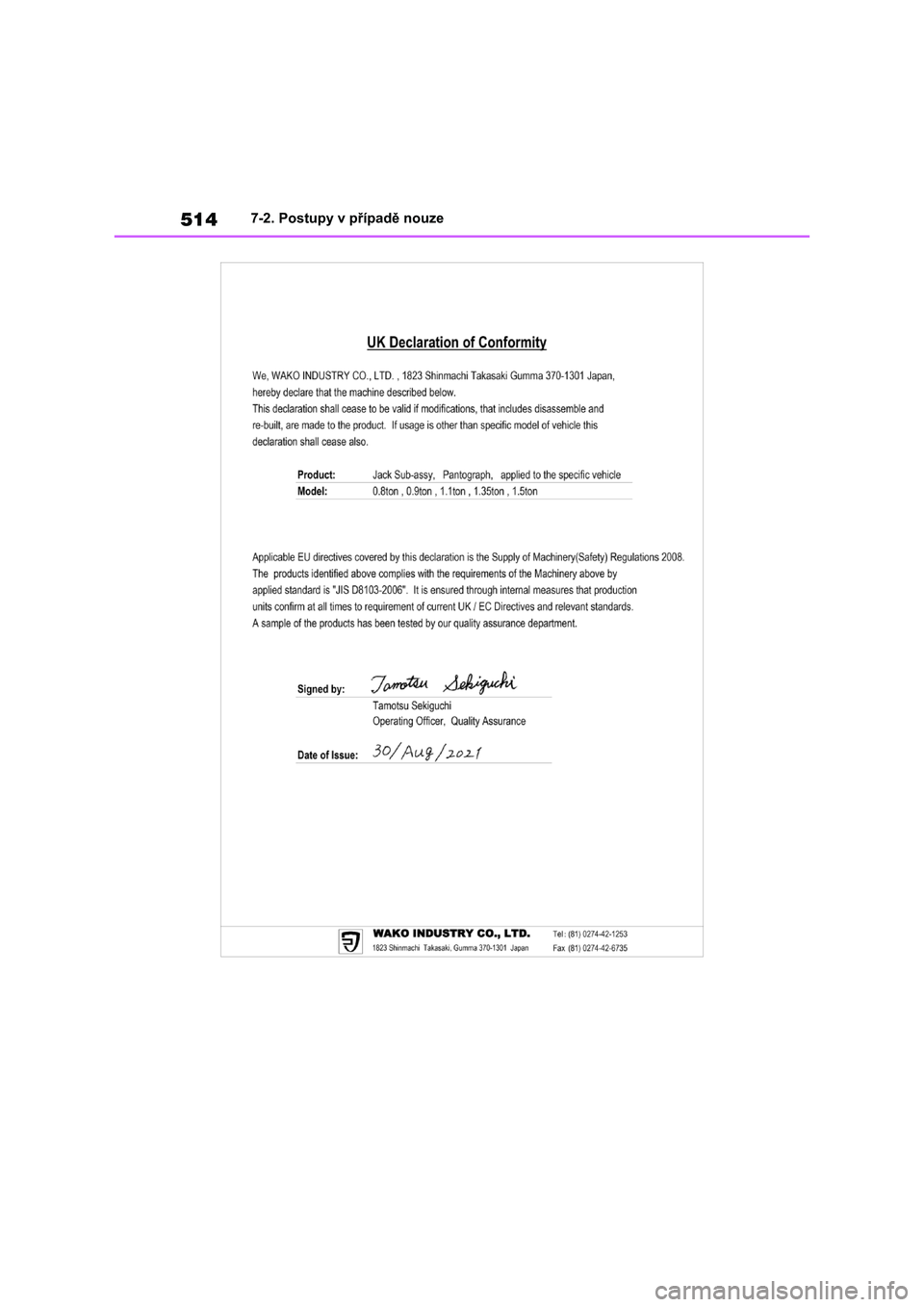

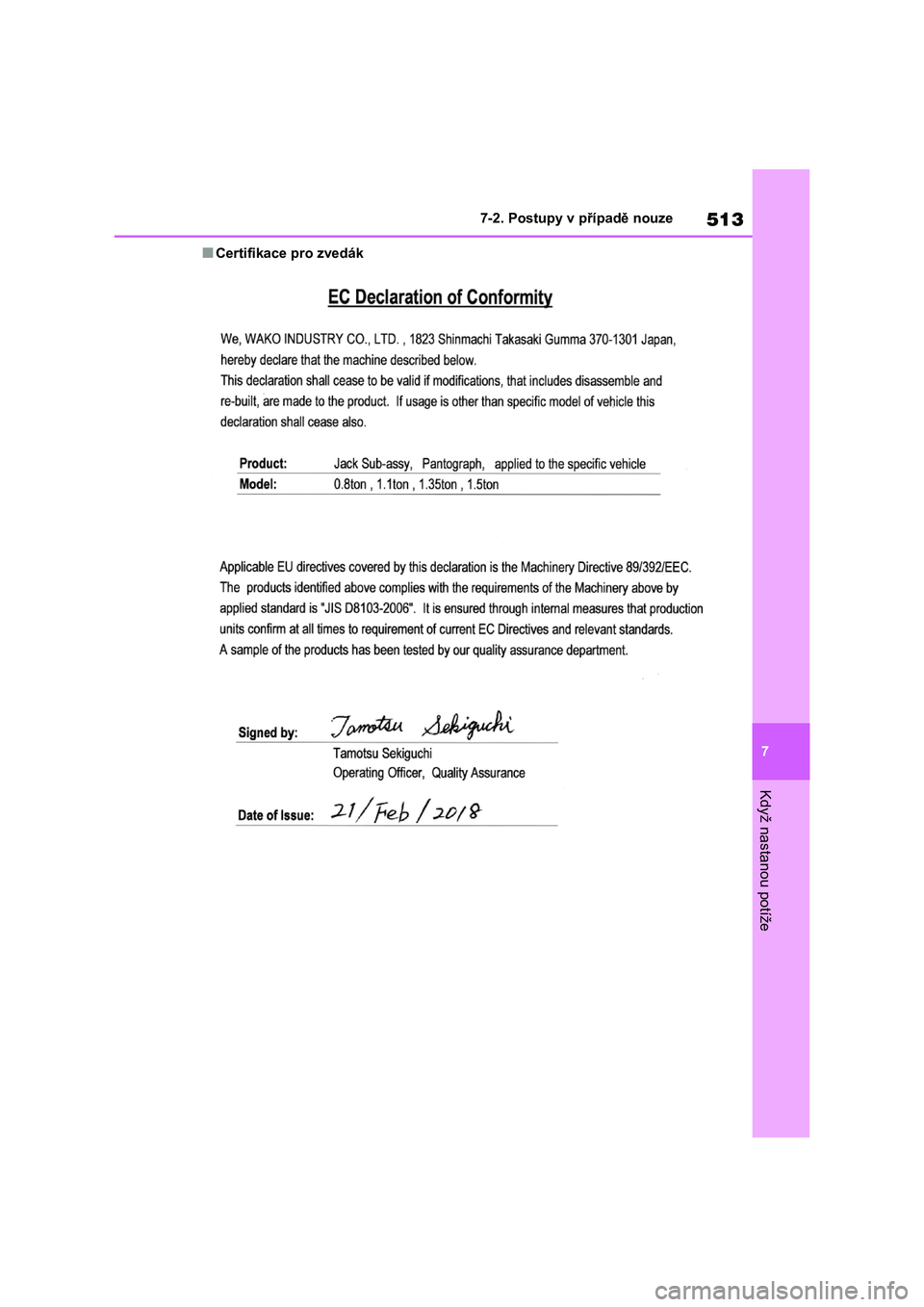

■Certifikace pro zvedák

5147-2. Postupy v případě nouze

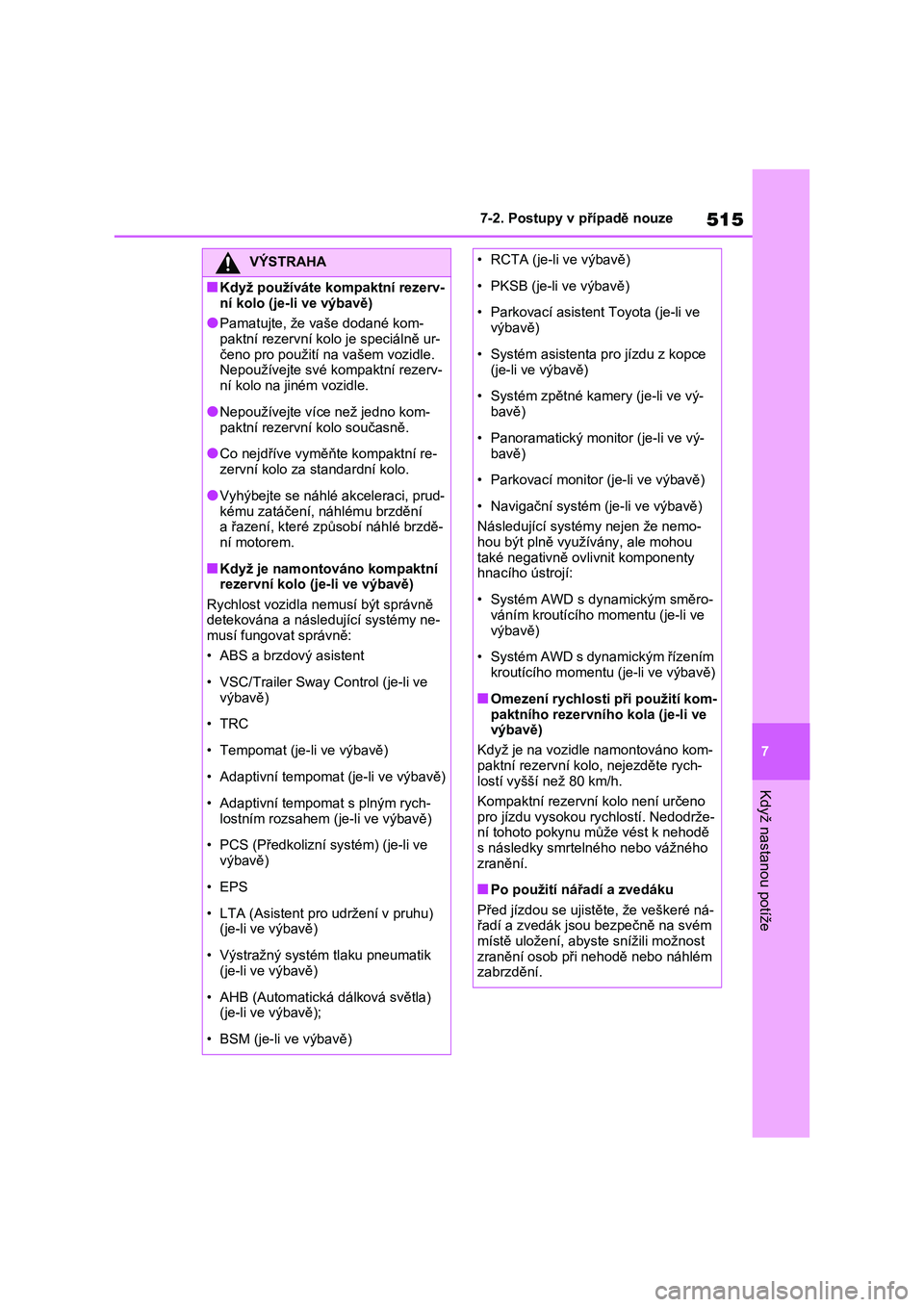

515
7
7-2. Postupy v případě nouze
Když nastanou potíže
VÝSTRAHA
■Když používáte kompaktní rezerv-
ní kolo (je-li ve výbavě)
●Pamatujte, že vaše dodané kom- paktní rezervní kolo je speciálně ur-
čeno pro použití na vašem vozidle.
Nepoužívejte své kompaktní rezerv- ní kolo na jiném vozidle.
●Nepoužívejte více než jedno kom-
paktní rezervní kolo současně.
●Co nejdříve vyměňte kompaktní re-
zervní kolo za standardní kolo.
●Vyhýbejte se náhlé akceleraci, prud-
kému zatáčení, náhlému brzdění a řazení, které zp ůsobí náhlé brzdě-
ní motorem.
■Když je namontováno kompaktní
rezervní kolo (je-li ve výbavě)
Rychlost vozidla nemusí být správně detekována a násle dující systémy ne-
musí fungovat správně:
• ABS a brzdový asistent
• VSC/Trailer Sway Control (je-li ve
výbavě)
•TRC
• Tempomat (je-li ve výbavě)
• Adaptivní tempomat (je-li ve výbavě)
• Adaptivní tempomat s plným rych-
lostním rozsahem (je-li ve výbavě)
• PCS (Předkolizní systém) (je-li ve
výbavě)
• EPS
• LTA (Asistent pro udržení v pruhu)
(je-li ve výbavě)
• Výstražný systém tlaku pneumatik
(je-li ve výbavě)
• AHB (Automatická dálková světla)
(je-li ve výbavě);
• BSM (je-li ve výbavě)
• RCTA (je-li ve výbavě)
• PKSB (je-li ve výbavě)
• Parkovací asisten t Toyota (je-li ve
výbavě)
• Systém asistenta pro jízdu z kopce
(je-li ve výbavě)
• Systém zpětné kamery (je-li ve vý-
bavě)
• Panoramatický monitor (je-li ve vý-
bavě)
• Parkovací monitor (je-li ve výbavě)
• Navigační systém (je-li ve výbavě)
Následující systém y nejen že nemo-
hou být plně využívány, ale mohou
také negativně ovlivnit komponenty hnacího ústrojí:
• Systém AWD s dynamickým směro- váním kroutícího momentu (je-li ve
výbavě)
• Systém AWD s dynamickým řízením
kroutícího momentu (je-li ve výbavě)
■Omezení rychlosti při použití kom-
paktního rezervního kola (je-li ve
výbavě)
Když je na vozidle namontováno kom-
paktní rezervní kolo, nejezděte rych-
lostí vyšší než 80 km/h.
Kompaktní rezervní kolo není určeno
pro jízdu vyso kou rychlostí. Nedodrže-
ní tohoto pokynu může vést k nehodě s následky smrtelného nebo vážného
zranění.
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré ná-
řadí a zvedák jsou bezpečně na svém
místě uložení, abyste snížili možnost zranění osob při nehodě nebo náhlém
zabrzdění.

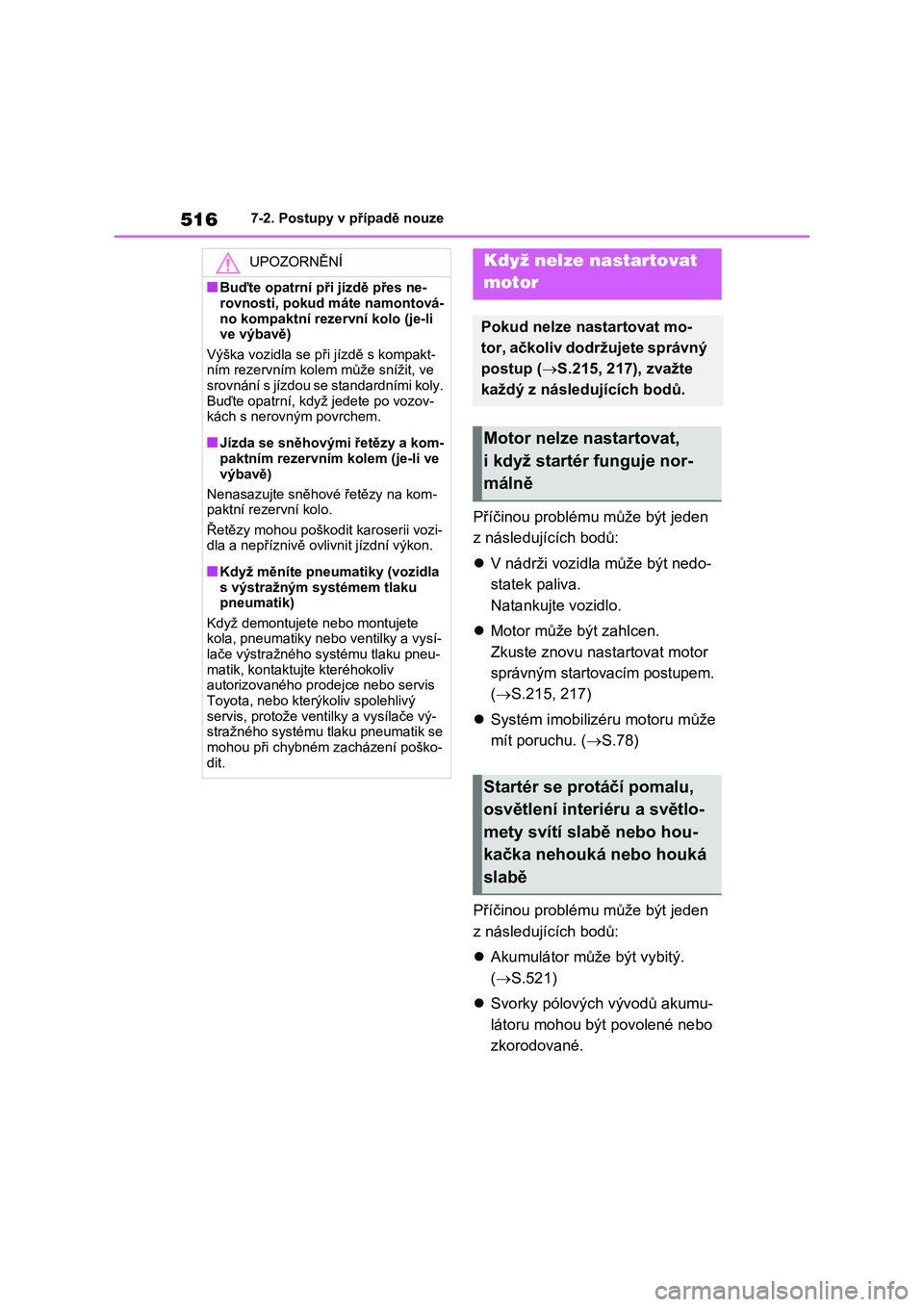

5167-2. Postupy v případě nouze
Příčinou problému může být jeden
z následujících bodů:
 V nádrži vozidla může být nedo-
statek paliva.
Natankujte vozidlo.
 Motor může být zahlcen.
Zkuste znovu nastartovat motor
správným startovacím postupem.
( S.215, 217)
 Systém imobilizéru motoru může
mít poruchu. ( S.78)
Příčinou problému může být jeden
z následujících bodů:
 Akumulátor může být vybitý.
( S.521)
 Svorky pólových vývodů akumu-
látoru mohou být povolené nebo
zkorodované.
UPOZORNĚNÍ
■Buďte opatrní při jízdě přes ne-
rovnosti, pokud máte namontová-
no kompaktní rezervní kolo (je-li ve výbavě)
Výška vozidla se př i jízdě s kompakt-
ním rezervním kolem může snížit, ve srovnání s jízdou se standardními koly.
Buďte opatrní, když jedete po vozov-
kách s nerovným povrchem.
■Jízda se sněhovými řetězy a kom-
paktním rezervním kolem (je-li ve
výbavě)
Nenasazujte sněhové řetězy na kom-
paktní rezervní kolo.
Řetězy mohou poškodit karoserii vozi- dla a nepříznivě ovlivnit jízdní výkon.
■Když měníte pneumatiky (vozidla s výstražným systémem tlaku
pneumatik)
Když demontujete nebo montujete kola, pneumatiky nebo ventilky a vysí-
lače výstražného systému tlaku pneu-
matik, kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehlivý
servis, protože ve ntilky a vysílače vý- stražného systému tlaku pneumatik se
mohou při chybném zacházení poško-
dit.
Když nelze nastartovat
motor
Pokud nelze nastartovat mo-
tor, ačkoliv dodržujete správný
postup ( S.215, 217), zvažte
každý z následujících bodů.
Motor nelze nastartovat,
i když startér funguje nor-
málně
Startér se protáčí pomalu,
osvětlení interiéru a světlo-
mety svítí slabě nebo hou-
kačka nehouká nebo houká
slabě

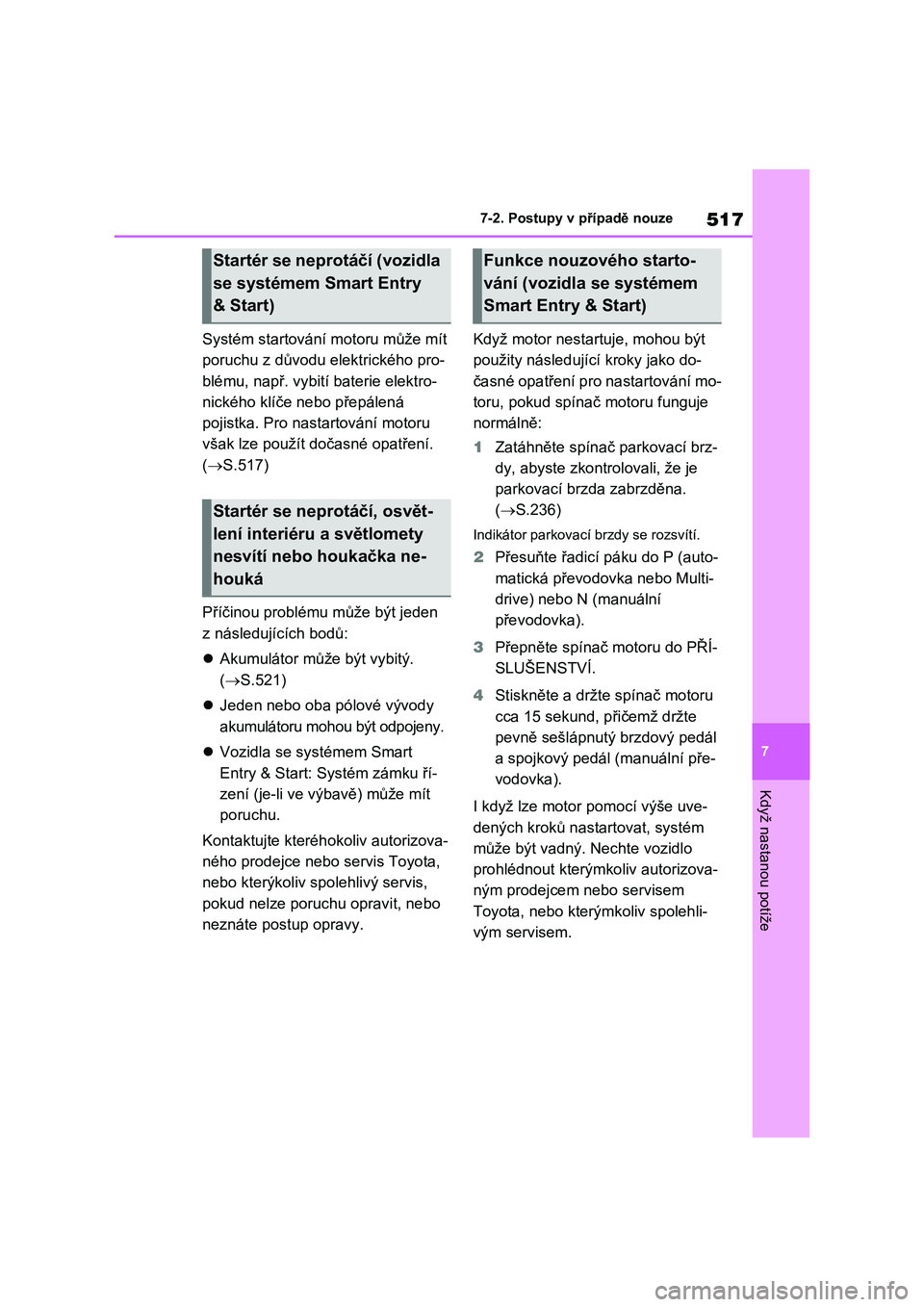

517
7 7-2. Postupy v případě nouze
Když nastanou potíže
Systém startování motoru může mít
poruchu z důvodu elektrického pro-
blému, např. vybití baterie elektro-
nického klíče nebo přepálená
pojistka. Pro nastartování motoru
však lze použít dočasné opatření.
(S.517)
Příčinou problému může být jeden
z následujících bodů:
Akumulátor může být vybitý.
(S.521)
Jeden nebo oba pólové vývody
akumulátoru mohou být odpojeny.
Vozidla se systémem Smart
Entry & Start: Systém zámku ří-
zení (je-li ve výbavě) může mít
poruchu.
Kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis,
pokud nelze poruchu opravit, nebo
neznáte postup opravy.Když motor nestartuje, mohou být
použity následující kroky jako do-
časné opatření pro nastartování mo-
toru, pokud spínač motoru funguje
normálně:
1Zatáhněte spínač parkovací brz-
dy, abyste zkontrolovali, že je
parkovací brzda zabrzděna.
(S.236)
Indikátor parkovací brzdy se rozsvítí.
2Přesuňte řadicí páku do P (auto-
matická převodovka nebo Multi-
drive) nebo N (manuální
převodovka).
3Přepněte spínač motoru do PŘÍ-
SLUŠENSTVÍ.
4Stiskněte a držte spínač motoru
cca 15 sekund, přičemž držte
pevně sešlápnutý brzdový pedál
a spojkový pedál (manuální pře-
vodovka).
I když lze motor pomocí výše uve-
dených kroků nastartovat, systém
může být vadný. Nechte vozidlo
prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehli-
vým servisem.
Startér se neprotáčí (vozidla
se systémem Smart Entry
& Start)
Startér se neprotáčí, osvět-
lení interiéru a světlomety
nesvítí nebo houkačka ne-
houká
Funkce nouzového starto-
vání (vozidla se systémem
Smart Entry & Start)

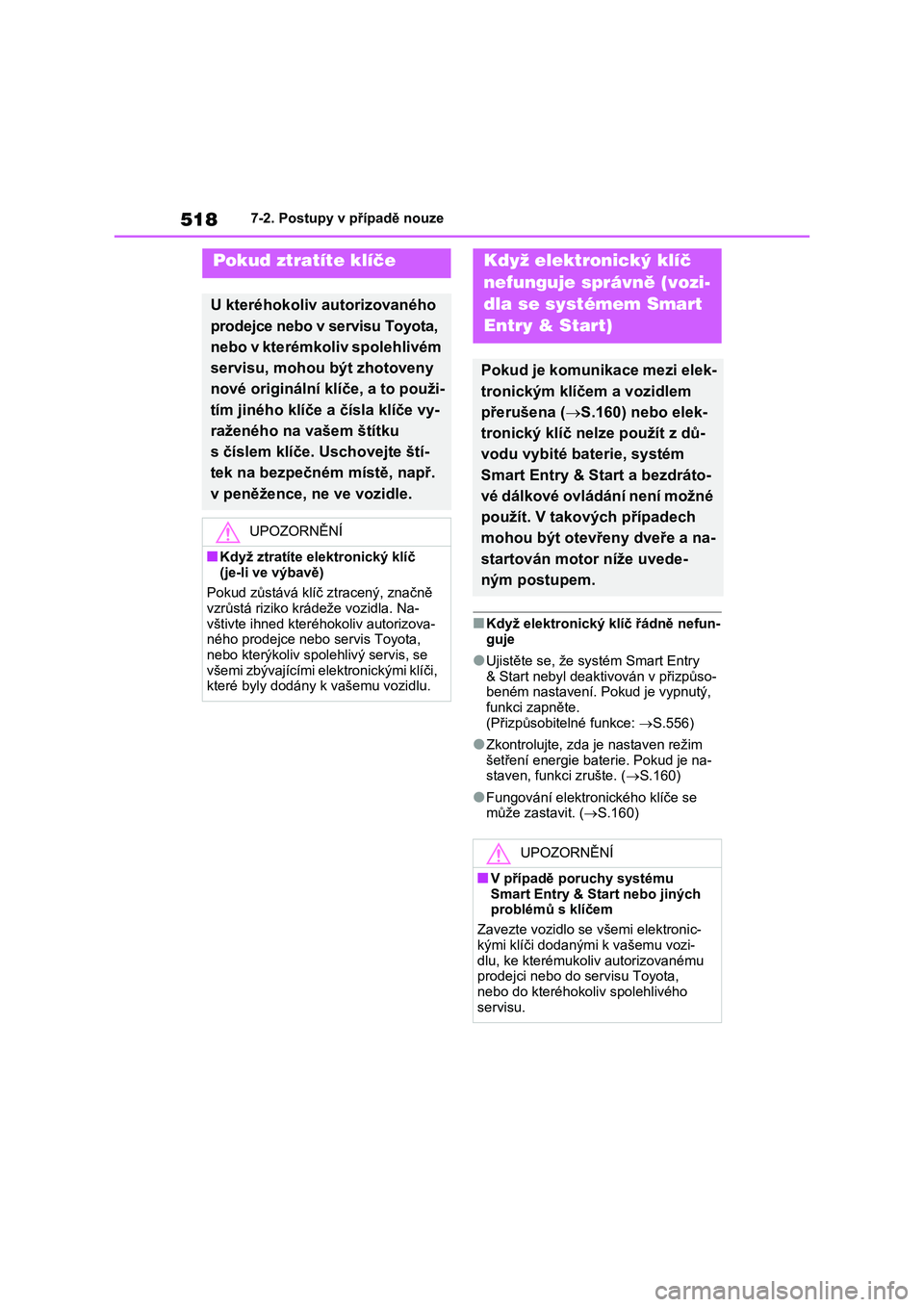

5187-2. Postupy v případě nouze
■Když elektronický klíč řádně nefun-
guje
●Ujistěte se, že systém Smart Entry
& Start nebyl deak tivován v přizpůso- beném nastavení. Pokud je vypnutý,
funkci zapněte.
(Přizpůsobitelné funkce: S.556)
●Zkontrolujte, zda je nastaven režim
šetření energie bater ie. Pokud je na- staven, funkci zrušte. ( S.160)
●Fungování elektronického klíče se
může zastavit. ( S.160)
Pokud ztratíte klíče
U kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém
servisu, mohou být zhotoveny
nové originální klíče, a to použi-
tím jiného klíče a čísla klíče vy-
raženého na vašem štítku
s číslem klíče. Uschovejte ští-
tek na bezpečném místě, např.
v peněžence, ne ve vozidle.
UPOZORNĚNÍ
■Když ztratíte elektronický klíč
(je-li ve výbavě)
Pokud zůstává klíč ztracený, značně vzrůstá riziko krá deže vozidla. Na-
vštivte ihned kter éhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spol ehlivý servis, se
všemi zbývajícími elektronickými klíči,
které byly dodány k vašemu vozidlu.
Když elektronický klíč
nefunguje správně (vozi-
dla se systémem Smart
Entry & Start)
Pokud je komunikace mezi elek-
tronickým klíčem a vozidlem
přerušena ( S.160) nebo elek-
tronický klíč nelze použít z dů-
vodu vybité baterie, systém
Smart Entry & Start a bezdráto-
vé dálkové ovládání není možné
použít. V takových případech
mohou být otevřeny dveře a na-
startován motor níže uvede-
ným postupem.
UPOZORNĚNÍ
■V případě poruchy systému
Smart Entry & Start nebo jiných
problémů s klíčem
Zavezte vozidlo se všemi elektronic-
kými klíči dodanými k vašemu vozi-
dlu, ke kterémuko liv autorizovanému prodejci nebo do servisu Toyota,
nebo do kteréhokoliv spolehlivého
servisu.
