TOYOTA RAV4 HYBRID 2015 Betriebsanleitungen (in German)

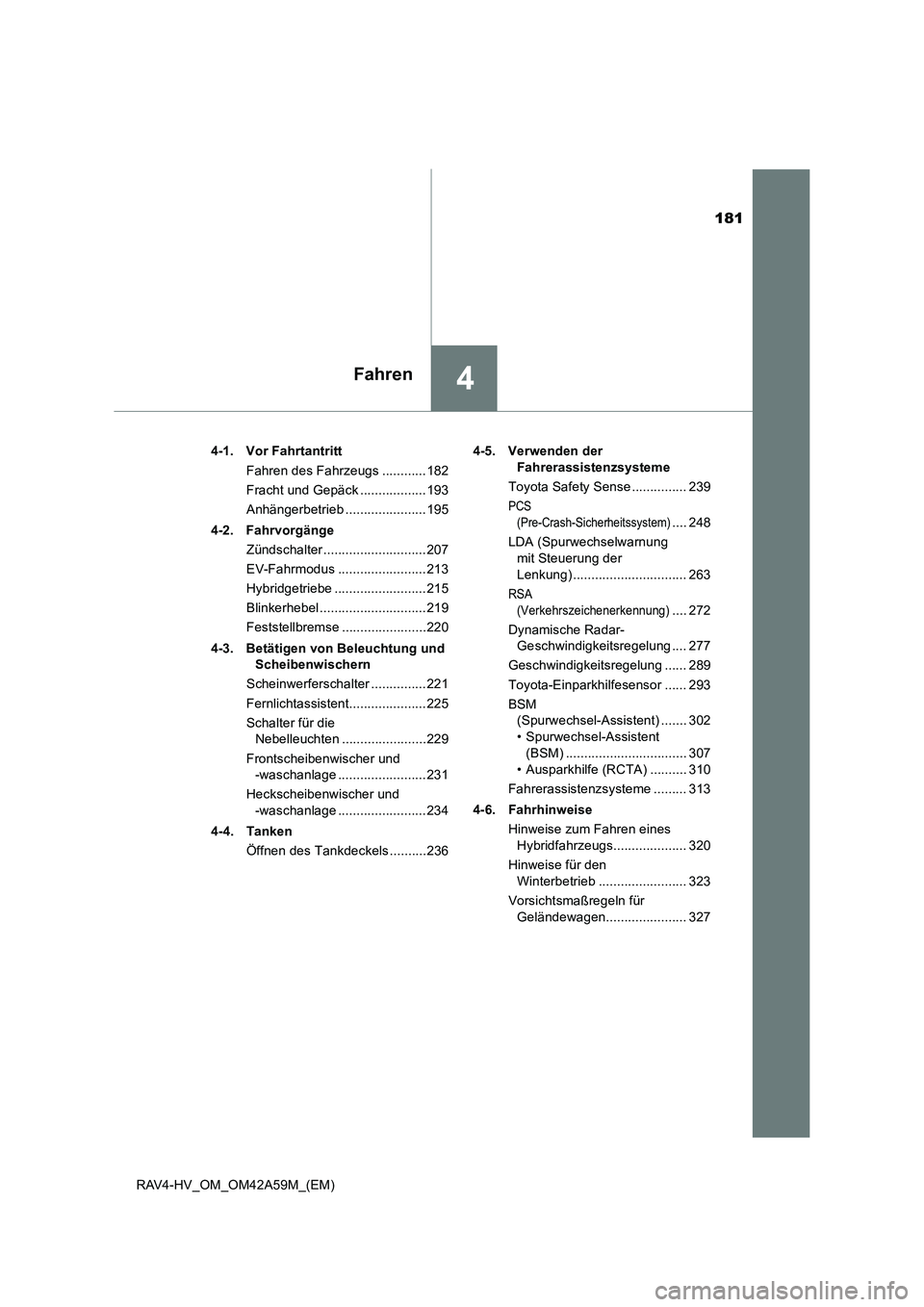

181
4Fahren
RAV4-HV_OM_OM42A59M_(EM)4-1. Vor Fahrtantritt
Fahren des Fahrzeugs ............182
Fracht und Gepäck ..................193
Anhängerbetrieb ......................195
4-2. Fahrvorgänge Zündschalter ............................207
EV-Fahrmodus ........................213
Hybridgetriebe .........................215
Blinkerhebel .............................219
Feststellbremse .......................220
4-3. Betätigen von Beleuchtung und Scheibenwischern
Scheinwerferschalter ...............221
Fernlichtassistent.....................225
Schalter für die Nebelleuchten .......................229
Frontscheibenwischer und -waschanlage ........................231
Heckscheibenwischer und -waschanlage ........................234
4-4. Tanken Öffnen des Tankdeckels ..........236 4-5. Verwenden der
Fahrerassistenzsysteme
Toyota Safety Sense ............... 239
PCS (Pre-Crash-Sicherheitssystem)
.... 248
LDA (Spurwechselwarnung mit Steuerung der
Lenkung) ............................... 263
RSA
(Verkehrszeichenerkennung)
.... 272
Dynamische Radar- Geschwindigkeitsregelung .... 277
Geschwindigkeitsregelung ...... 289
Toyota-Einparkhilfesensor ...... 293
BSM (Spurwechsel-Assistent) ....... 302
• Spurwechsel-Assistent (BSM) ................................. 307
• Ausparkhilfe (RCTA) .......... 310
Fahrerassistenzsysteme ......... 313
4-6. Fahrhinweise Hinweise zum Fahren eines Hybridfahrzeugs.................... 320
Hinweise für den Winterbetrieb ........................ 323
Vorsichtsmaßregeln für Geländewagen...................... 327

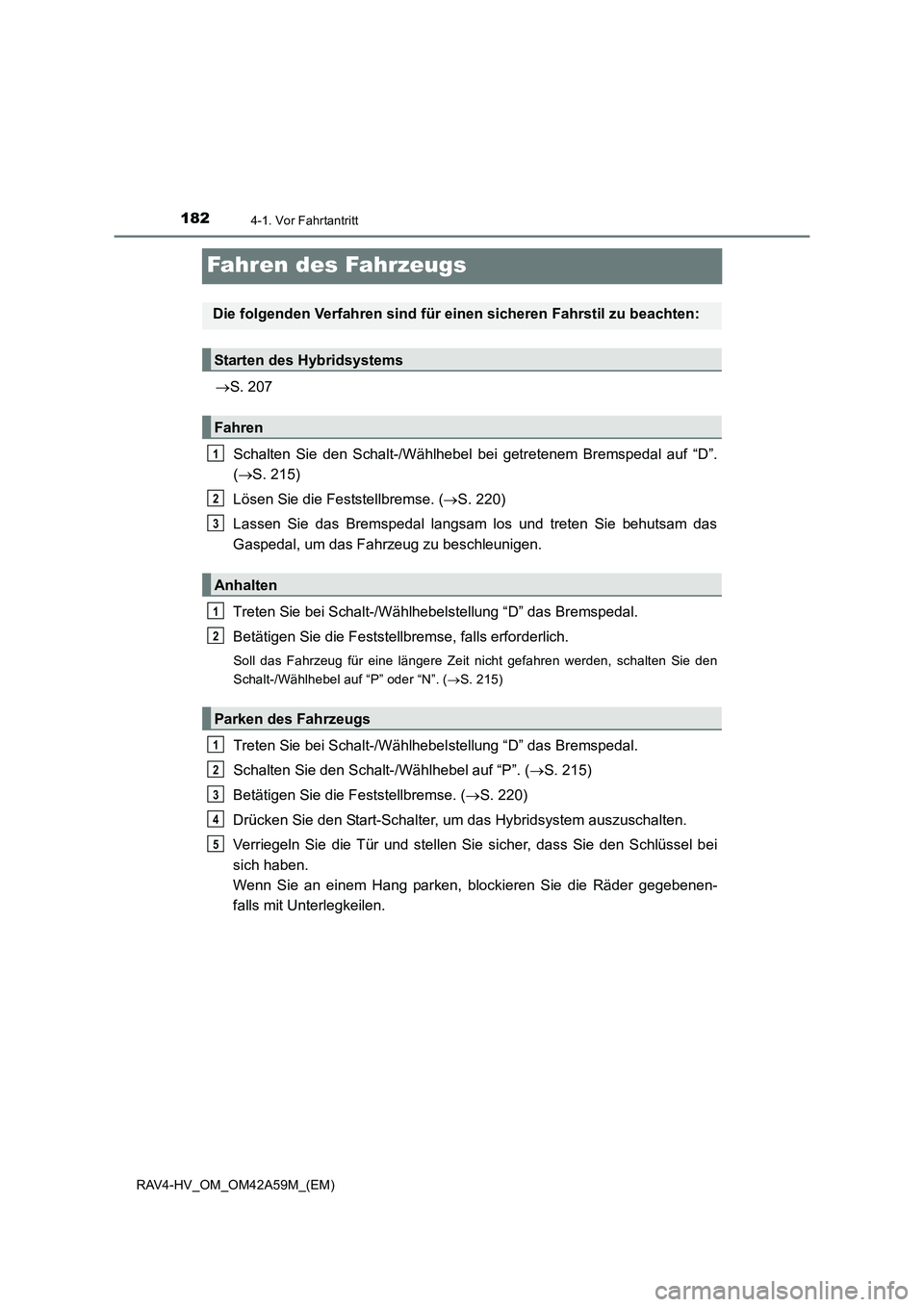

1824-1. Vor Fahrtantritt
RAV4-HV_OM_OM42A59M_(EM)
Fahren des Fahrzeugs
→S. 207
Schalten Sie den Schalt-/Wählhebel bei getretenem Bremspedal auf “D”.
( → S. 215)
Lösen Sie die Feststellbremse. ( →S. 220)
Lassen Sie das Bremspedal langsam los und treten Sie behutsam das
Gaspedal, um das Fahrzeug zu beschleunigen.
Treten Sie bei Schalt-/Wählhebel stellung “D” das Bremspedal.
Betätigen Sie die Feststellbremse, falls erforderlich.
Soll das Fahrzeug für eine längere Zeit nicht gefahren werden, schalten Sie den
Schalt-/Wählhebel auf “P” oder “N”. ( →S. 215)
Treten Sie bei Schalt-/Wählhebel stellung “D” das Bremspedal.
Schalten Sie den Schalt-/Wählhebel auf “P”. ( →S. 215)
Betätigen Sie die Feststellbremse. ( →S. 220)
Drücken Sie den Start-Schalter, um das Hybridsystem auszuschalten.
Verriegeln Sie die Tür und stellen Sie sicher, dass Sie den Schlüssel bei
sich haben.
Wenn Sie an einem Hang parken, blockieren Sie die Räder gegebenen-
falls mit Unterlegkeilen.
Die folgenden Verfahren sind für einen sicheren Fahrstil zu beachten:
Starten des Hybridsystems
Fahren
Anhalten
1
2
3
1
2
Parken des Fahrzeugs
1
2
3
4
5

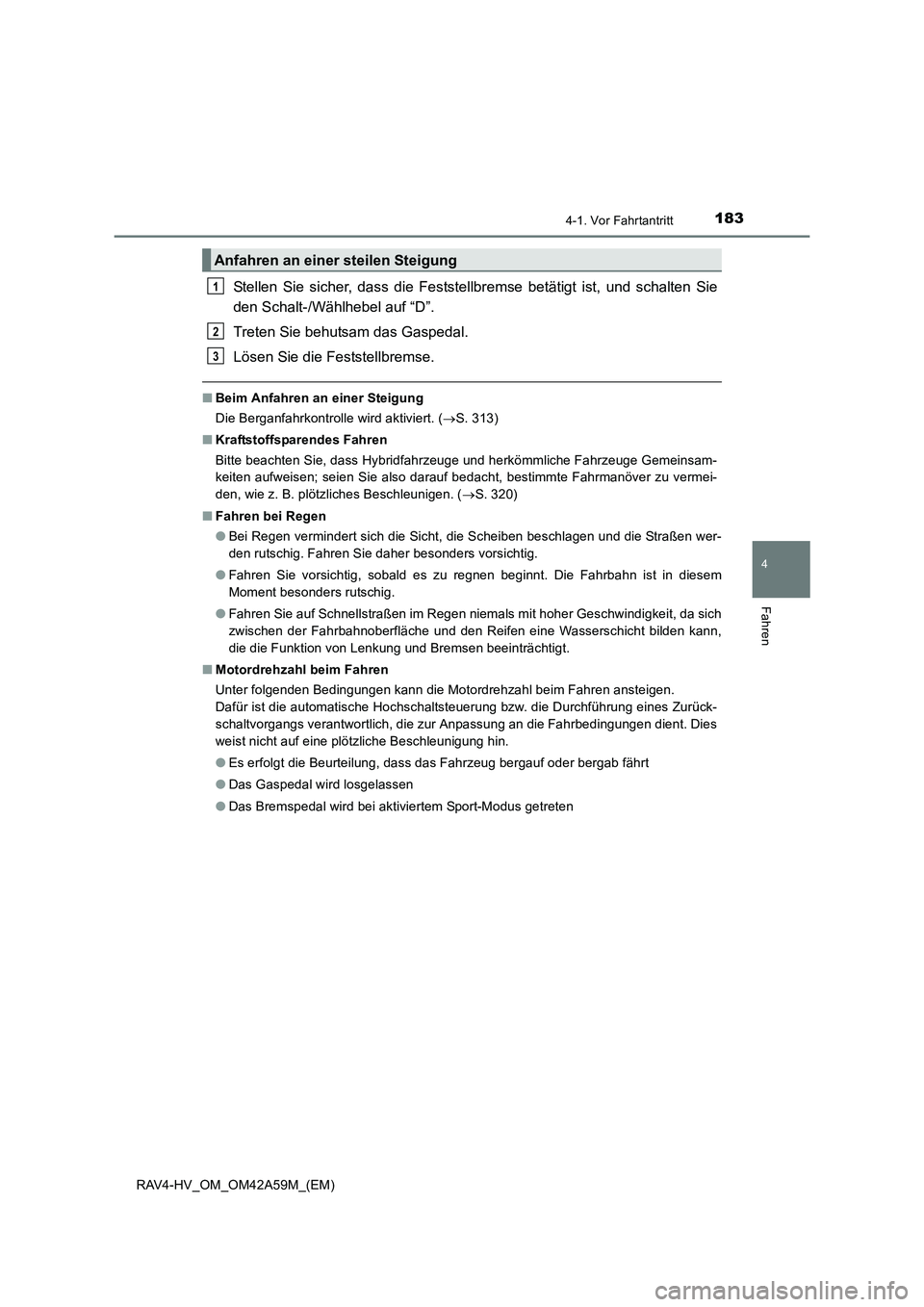

1834-1. Vor Fahrtantritt
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)
Stellen Sie sicher, dass die Feststellbremse betätigt ist, und schalten Sie
den Schalt-/Wählhebel auf “D”.
Treten Sie behutsam das Gaspedal.
Lösen Sie die Feststellbremse.
■Beim Anfahren an einer Steigung
Die Berganfahrkontrolle wird aktiviert. ( →S. 313)
■ Kraftstoffsparendes Fahren
Bitte beachten Sie, dass Hybridfahrzeuge und herkömmliche Fahrzeuge Gemeinsam-
keiten aufweisen; seien Sie also darauf bedacht, bestimmte Fahrmanöver zu vermei-
den, wie z. B. plötzliches Beschleunigen. ( →S. 320)
■ Fahren bei Regen
●Bei Regen vermindert sich die Sicht, die Scheiben beschlagen und die Straßen wer-
den rutschig. Fahren Sie daher besonders vorsichtig.
● Fahren Sie vorsichtig, sobald es zu regnen beginnt. Die Fahrbahn ist in diesem
Moment besonders rutschig.
● Fahren Sie auf Schnellstraßen im Regen niemals mit hoher Geschwindigkeit, da sich
zwischen der Fahrbahnoberfläche und den Reifen eine Wasserschicht bilden kann,
die die Funktion von Lenkung und Bremsen beeinträchtigt.
■ Motordrehzahl beim Fahren
Unter folgenden Bedingungen kann die Motordrehzahl beim Fahren ansteigen.
Dafür ist die automatische Hochschaltsteuerung bzw. die Durchführung eines Zurück-
schaltvorgangs verantwortlich, die zur Anpassung an die Fahrbedingungen dient. Dies
weist nicht auf eine plötzliche Beschleunigung hin.
●Es erfolgt die Beurteilung, dass das Fahrzeug bergauf oder bergab fährt
● Das Gaspedal wird losgelassen
● Das Bremspedal wird bei aktiviertem Sport-Modus getreten
Anfahren an einer steilen Steigung
1
2
3

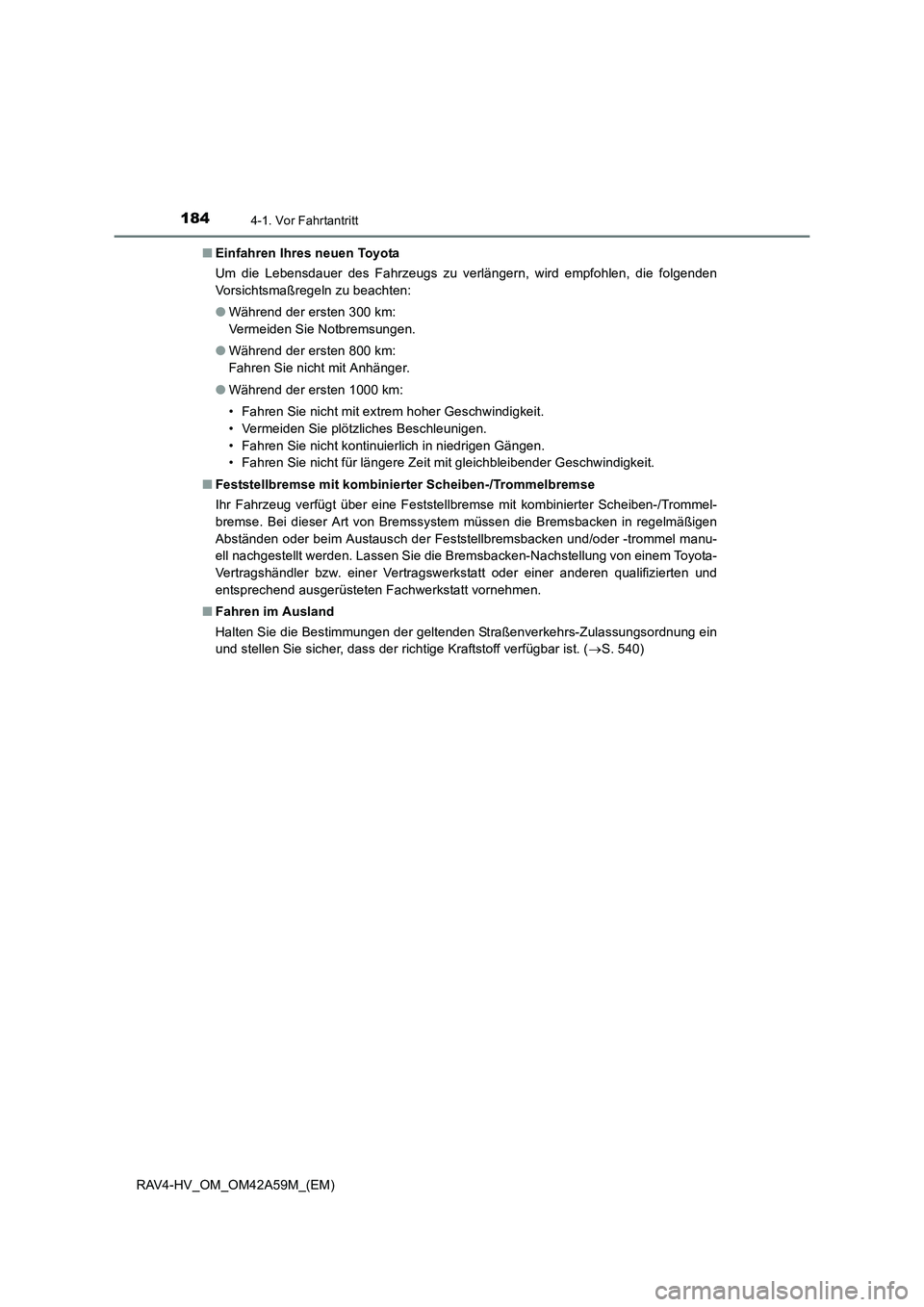

1844-1. Vor Fahrtantritt
RAV4-HV_OM_OM42A59M_(EM)■
Einfahren Ihres neuen Toyota
Um die Lebensdauer des Fahrzeugs zu verlängern, wird empfohlen, die folgenden
Vorsichtsmaßregeln zu beachten:
●Während der ersten 300 km:
Vermeiden Sie Notbremsungen.
● Während der ersten 800 km:
Fahren Sie nicht mit Anhänger.
● Während der ersten 1000 km:
• Fahren Sie nicht mit extrem hoher Geschwindigkeit.
• Vermeiden Sie plötzliches Beschleunigen.
• Fahren Sie nicht kontinuierlich in niedrigen Gängen.
• Fahren Sie nicht für längere Zeit mit gleichbleibender Geschwindigkeit.
■ Feststellbremse mit kombinierter Scheiben-/Trommelbremse
Ihr Fahrzeug verfügt über eine Feststellbremse mit kombinierter Scheiben-/Trommel-
bremse. Bei dieser Art von Bremssystem müssen die Bremsbacken in regelmäßigen
Abständen oder beim Austausch der Feststellbremsbacken und/oder -trommel manu-
ell nachgestellt werden. Lassen Sie die Bremsbacken-Nachstellung von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt vornehmen.
■ Fahren im Ausland
Halten Sie die Bestimmungen der geltenden Straßenverkehrs-Zulassungsordnung ein
und stellen Sie sicher, dass der richtige Kraftstoff verfügbar ist. ( →S. 540)

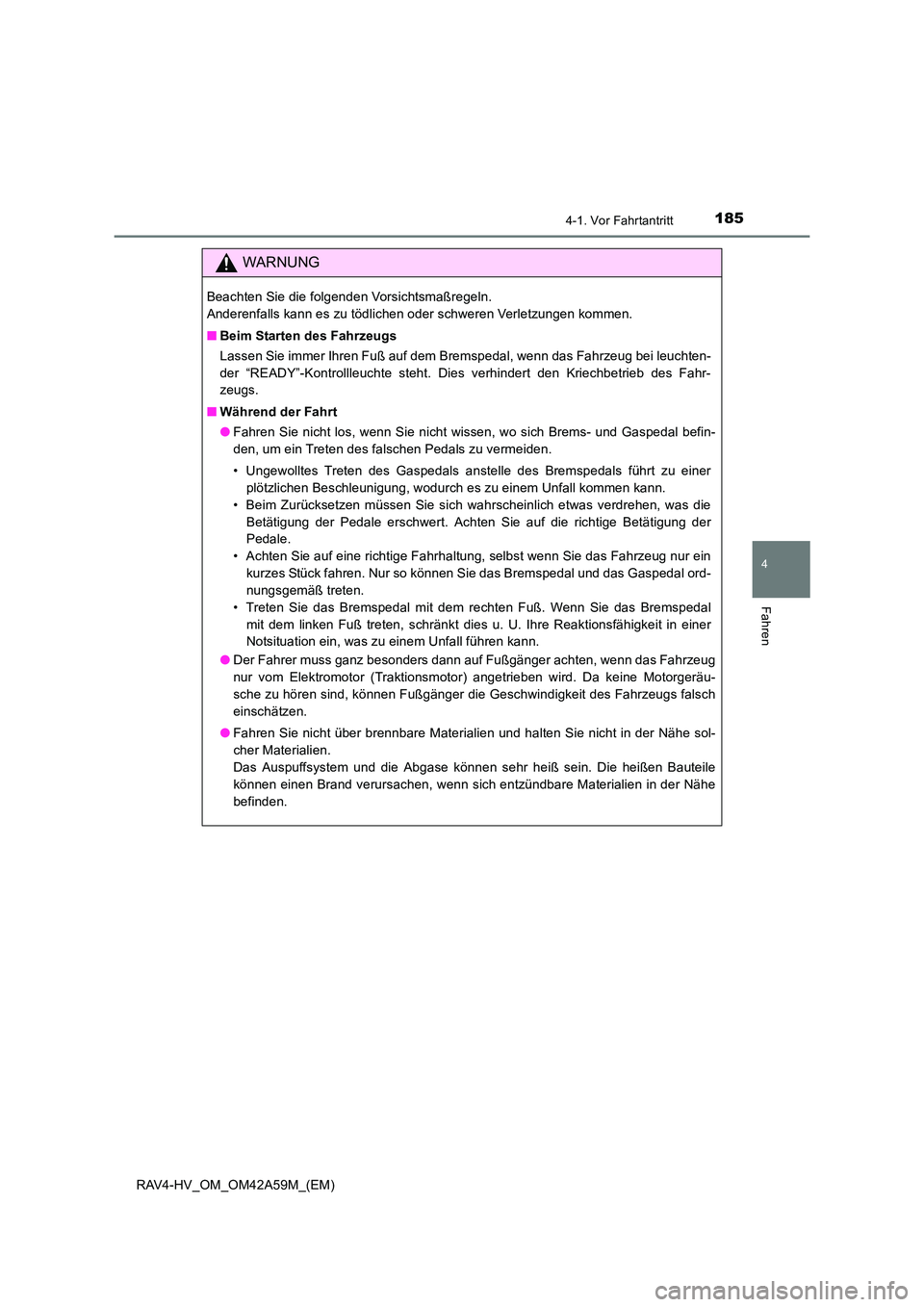

1854-1. Vor Fahrtantritt
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Beim Starten des Fahrzeugs
Lassen Sie immer Ihren Fuß auf dem Bremspedal, wenn das Fahrzeug bei leuchten-
der “READY”-Kontrollleuchte steht. Dies verhindert den Kriechbetrieb des Fahr-
zeugs.
■ Während der Fahrt
●Fahren Sie nicht los, wenn Sie nicht wissen, wo sich Brems- und Gaspedal befin-
den, um ein Treten des falschen Pedals zu vermeiden.
• Ungewolltes Treten des Gaspedals anstelle des Bremspedals führt zu einer
plötzlichen Beschleunigung, wodurch es zu einem Unfall kommen kann.
• Beim Zurücksetzen müssen Sie sich wahrscheinlich etwas verdrehen, was die Betätigung der Pedale erschwert. Achten Sie auf die richtige Betätigung der
Pedale.
• Achten Sie auf eine richtige Fahrhaltung, selbst wenn Sie das Fahrzeug nur ein kurzes Stück fahren. Nur so können Sie das Bremspedal und das Gaspedal ord-
nungsgemäß treten.
• Treten Sie das Bremspedal mit dem rechten Fuß. Wenn Sie das Bremspedal mit dem linken Fuß treten, schränkt dies u. U. Ihre Reaktionsfähigkeit in einer
Notsituation ein, was zu einem Unfall führen kann.
● Der Fahrer muss ganz besonders dann auf Fußgänger achten, wenn das Fahrzeug
nur vom Elektromotor (Traktionsmotor) angetrieben wird. Da keine Motorgeräu-
sche zu hören sind, können Fußgänger die Geschwindigkeit des Fahrzeugs falsch
einschätzen.
● Fahren Sie nicht über brennbare Materialien und halten Sie nicht in der Nähe sol-
cher Materialien.
Das Auspuffsystem und die Abgase können sehr heiß sein. Die heißen Bauteile
können einen Brand verursachen, wenn sich entzündbare Materialien in der Nähe
befinden.

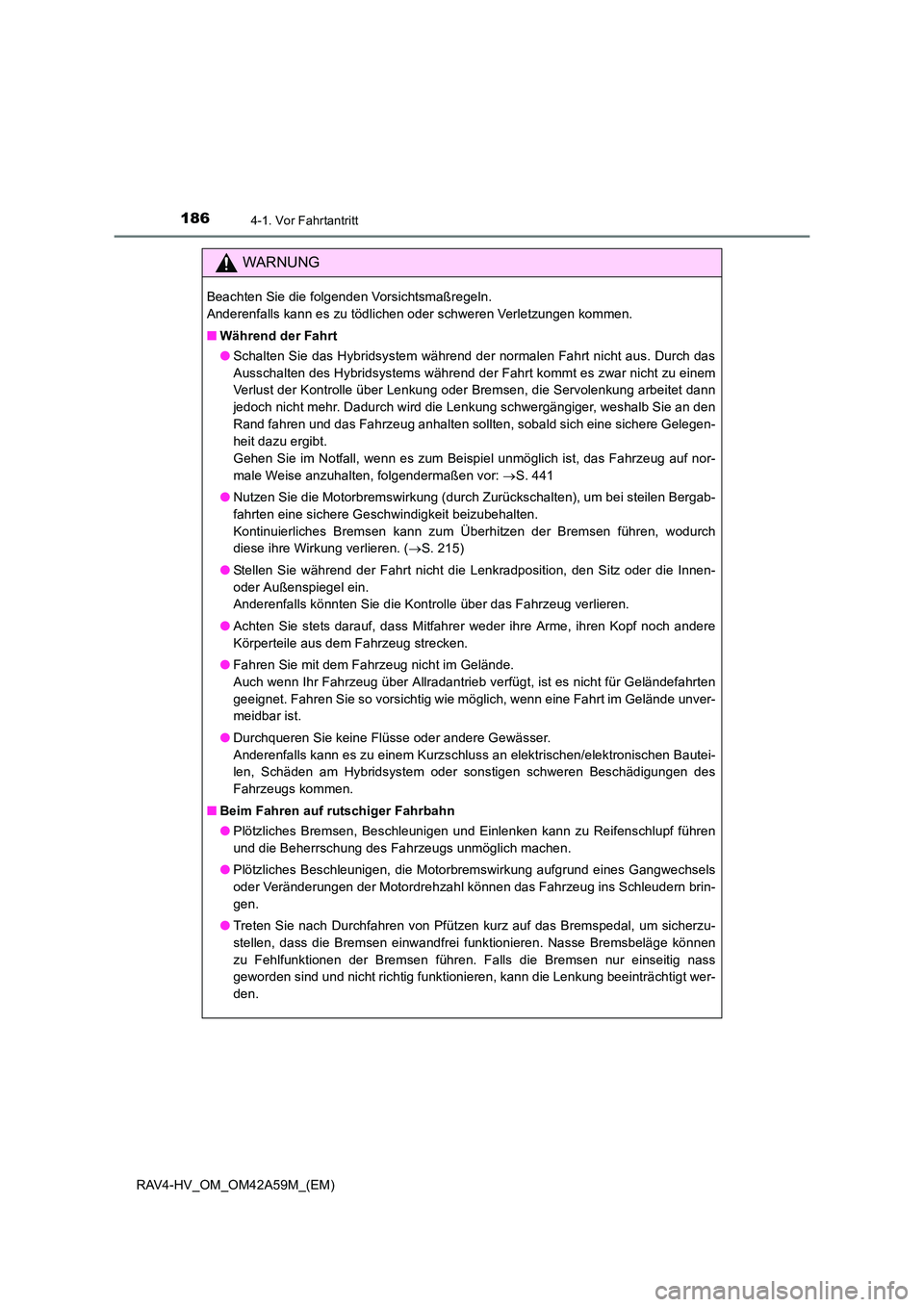

1864-1. Vor Fahrtantritt
RAV4-HV_OM_OM42A59M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Während der Fahrt
●Schalten Sie das Hybridsystem während der normalen Fahrt nicht aus. Durch das
Ausschalten des Hybridsystems während der Fahrt kommt es zwar nicht zu einem
Verlust der Kontrolle über Lenkung oder Bremsen, die Servolenkung arbeitet dann
jedoch nicht mehr. Dadurch wird die Lenkung schwergängiger, weshalb Sie an den
Rand fahren und das Fahrzeug anhalten sollten, sobald sich eine sichere Gelegen-
heit dazu ergibt.
Gehen Sie im Notfall, wenn es zum Beispiel unmöglich ist, das Fahrzeug auf nor-
male Weise anzuhalten, folgendermaßen vor: →S. 441
● Nutzen Sie die Motorbremswirkung (durch Zurückschalten), um bei steilen Bergab-
fahrten eine sichere Geschwindigkeit beizubehalten.
Kontinuierliches Bremsen kann zum Überhitzen der Bremsen führen, wodurch
diese ihre Wirkung verlieren. ( →S. 215)
● Stellen Sie während der Fahrt nicht die Lenkradposition, den Sitz oder die Innen-
oder Außenspiegel ein.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren.
● Achten Sie stets darauf, dass Mitfahrer weder ihre Arme, ihren Kopf noch andere
Körperteile aus dem Fahrzeug strecken.
● Fahren Sie mit dem Fahrzeug nicht im Gelände.
Auch wenn Ihr Fahrzeug über Allradantrieb verfügt, ist es nicht für Geländefahrten
geeignet. Fahren Sie so vorsichtig wie möglich, wenn eine Fahrt im Gelände unver-
meidbar ist.
● Durchqueren Sie keine Flüsse oder andere Gewässer.
Anderenfalls kann es zu einem Kurzschluss an elektrischen/elektronischen Bautei-
len, Schäden am Hybridsystem oder sonstigen schweren Beschädigungen des
Fahrzeugs kommen.
■ Beim Fahren auf rutschiger Fahrbahn
●Plötzliches Bremsen, Beschleunigen und Einlenken kann zu Reifenschlupf führen
und die Beherrschung des Fahrzeugs unmöglich machen.
● Plötzliches Beschleunigen, die Motorbremswirkung aufgrund eines Gangwechsels
oder Veränderungen der Motordrehzahl können das Fahrzeug ins Schleudern brin-
gen.
● Treten Sie nach Durchfahren von Pfützen kurz auf das Bremspedal, um sicherzu-
stellen, dass die Bremsen einwandfrei funktionieren. Nasse Bremsbeläge können
zu Fehlfunktionen der Bremsen führen. Falls die Bremsen nur einseitig nass
geworden sind und nicht richtig funktionieren, kann die Lenkung beeinträchtigt wer-
den.

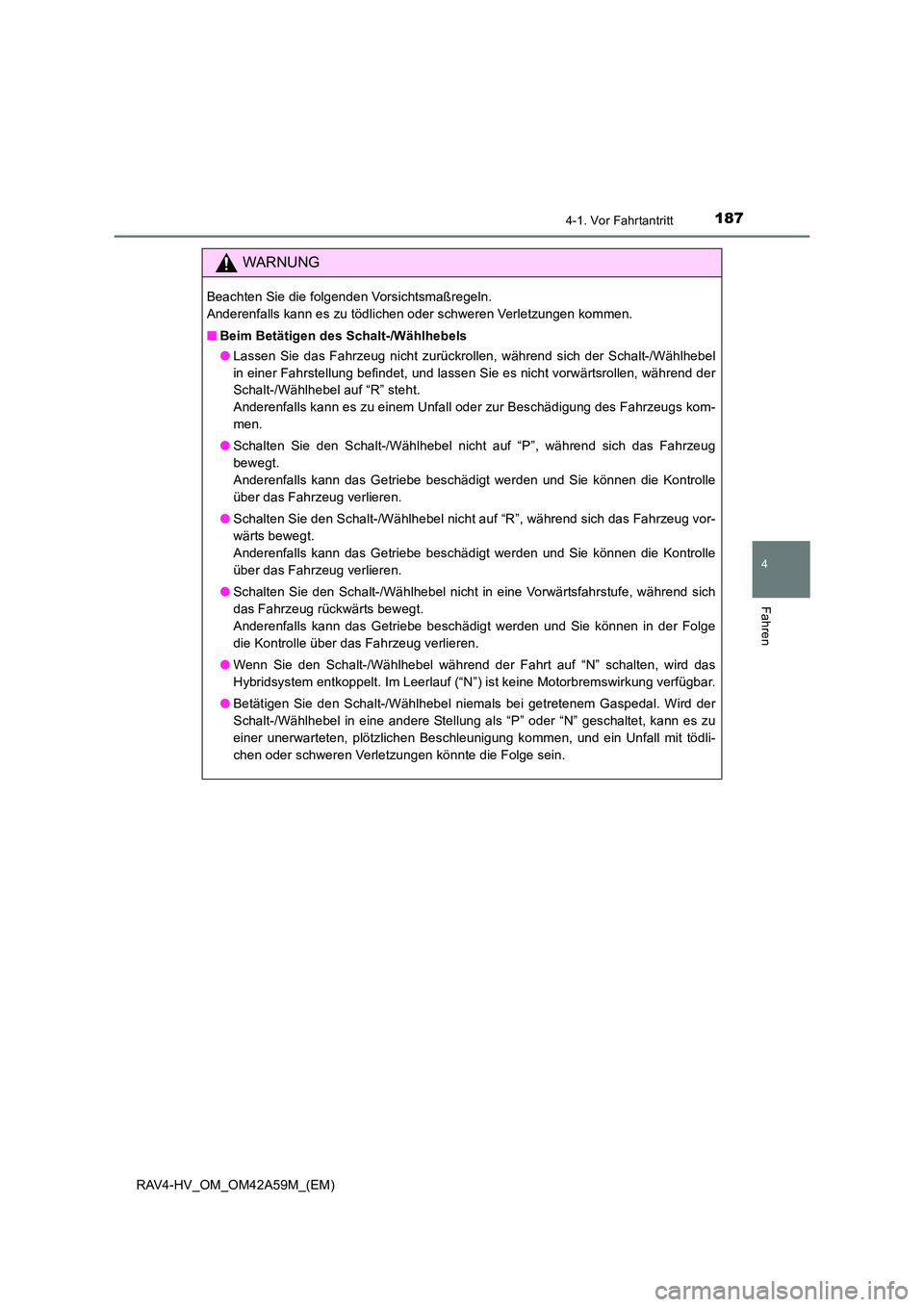

1874-1. Vor Fahrtantritt
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Beim Betätigen des Schalt-/Wählhebels
●Lassen Sie das Fahrzeug nicht zurückrollen, während sich der Schalt-/Wählhebel
in einer Fahrstellung befindet, und lassen Sie es nicht vorwärtsrollen, während der
Schalt-/Wählhebel auf “R” steht.
Anderenfalls kann es zu einem Unfall oder zur Beschädigung des Fahrzeugs kom-
men.
● Schalten Sie den Schalt-/Wählhebel nicht auf “P”, während sich das Fahrzeug
bewegt.
Anderenfalls kann das Getriebe beschädigt werden und Sie können die Kontrolle
über das Fahrzeug verlieren.
● Schalten Sie den Schalt-/Wählhebel nicht auf “R”, während sich das Fahrzeug vor-
wärts bewegt.
Anderenfalls kann das Getriebe beschädigt werden und Sie können die Kontrolle
über das Fahrzeug verlieren.
● Schalten Sie den Schalt-/Wählhebel nicht in eine Vorwärtsfahrstufe, während sich
das Fahrzeug rückwärts bewegt.
Anderenfalls kann das Getriebe beschädigt werden und Sie können in der Folge
die Kontrolle über das Fahrzeug verlieren.
● Wenn Sie den Schalt-/Wählhebel während der Fahrt auf “N” schalten, wird das
Hybridsystem entkoppelt. Im Leerlauf (“N”) ist keine Motorbremswirkung verfügbar.
● Betätigen Sie den Schalt-/Wählhebel niemals bei getretenem Gaspedal. Wird der
Schalt-/Wählhebel in eine andere Stellung als “P” oder “N” geschaltet, kann es zu
einer unerwarteten, plötzlichen Beschleunigung kommen, und ein Unfall mit tödli-
chen oder schweren Verletzungen könnte die Folge sein.

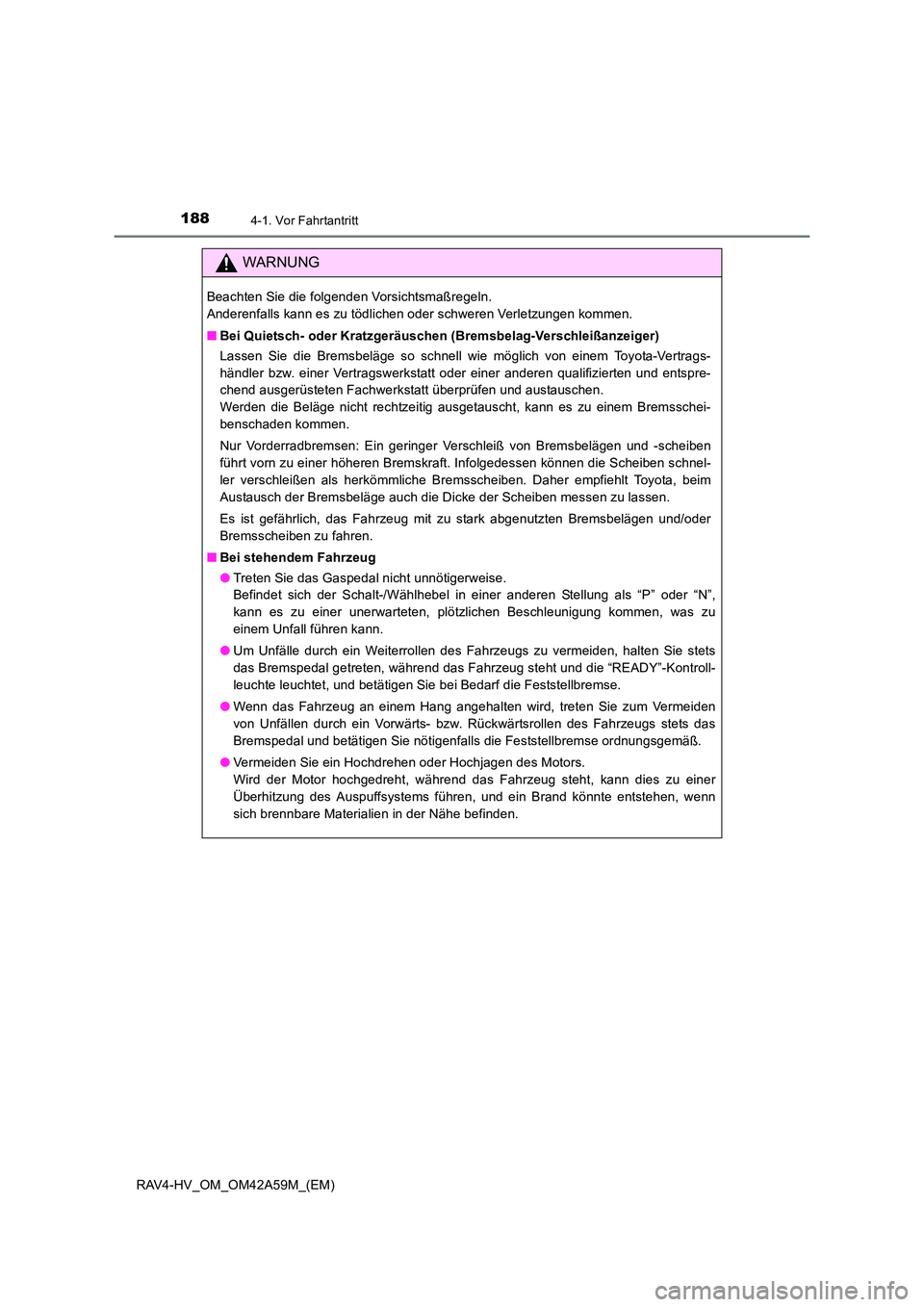

1884-1. Vor Fahrtantritt
RAV4-HV_OM_OM42A59M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Bei Quietsch- oder Kratzgeräuschen (Bremsbelag-Verschleißanzeiger)
Lassen Sie die Bremsbeläge so schnell wie möglich von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt überprüfen und austauschen.
Werden die Beläge nicht rechtzeitig ausgetauscht, kann es zu einem Bremsschei-
benschaden kommen.
Nur Vorderradbremsen: Ein geringer Verschleiß von Bremsbelägen und -scheiben
führt vorn zu einer höheren Bremskraft. Infolgedessen können die Scheiben schnel-
ler verschleißen als herkömmliche Bremsscheiben. Daher empfiehlt Toyota, beim
Austausch der Bremsbeläge auch die Dicke der Scheiben messen zu lassen.
Es ist gefährlich, das Fahrzeug mit zu stark abgenutzten Bremsbelägen und/oder
Bremsscheiben zu fahren.
■ Bei stehendem Fahrzeug
●Treten Sie das Gaspedal nicht unnötigerweise.
Befindet sich der Schalt-/Wählhebel in einer anderen Stellung als “P” oder “N”,
kann es zu einer unerwarteten, plötzlichen Beschleunigung kommen, was zu
einem Unfall führen kann.
● Um Unfälle durch ein Weiterrollen des Fahrzeugs zu vermeiden, halten Sie stets
das Bremspedal getreten, während das Fahrzeug steht und die “READY”-Kontroll-
leuchte leuchtet, und betätigen Sie bei Bedarf die Feststellbremse.
● Wenn das Fahrzeug an einem Hang angehalten wird, treten Sie zum Vermeiden
von Unfällen durch ein Vorwärts- bzw. Rückwärtsrollen des Fahrzeugs stets das
Bremspedal und betätigen Sie nötigenfalls die Feststellbremse ordnungsgemäß.
● Vermeiden Sie ein Hochdrehen oder Hochjagen des Motors.
Wird der Motor hochgedreht, während das Fahrzeug steht, kann dies zu einer
Überhitzung des Auspuffsystems führen, und ein Brand könnte entstehen, wenn
sich brennbare Materialien in der Nähe befinden.

1894-1. Vor Fahrtantritt
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)

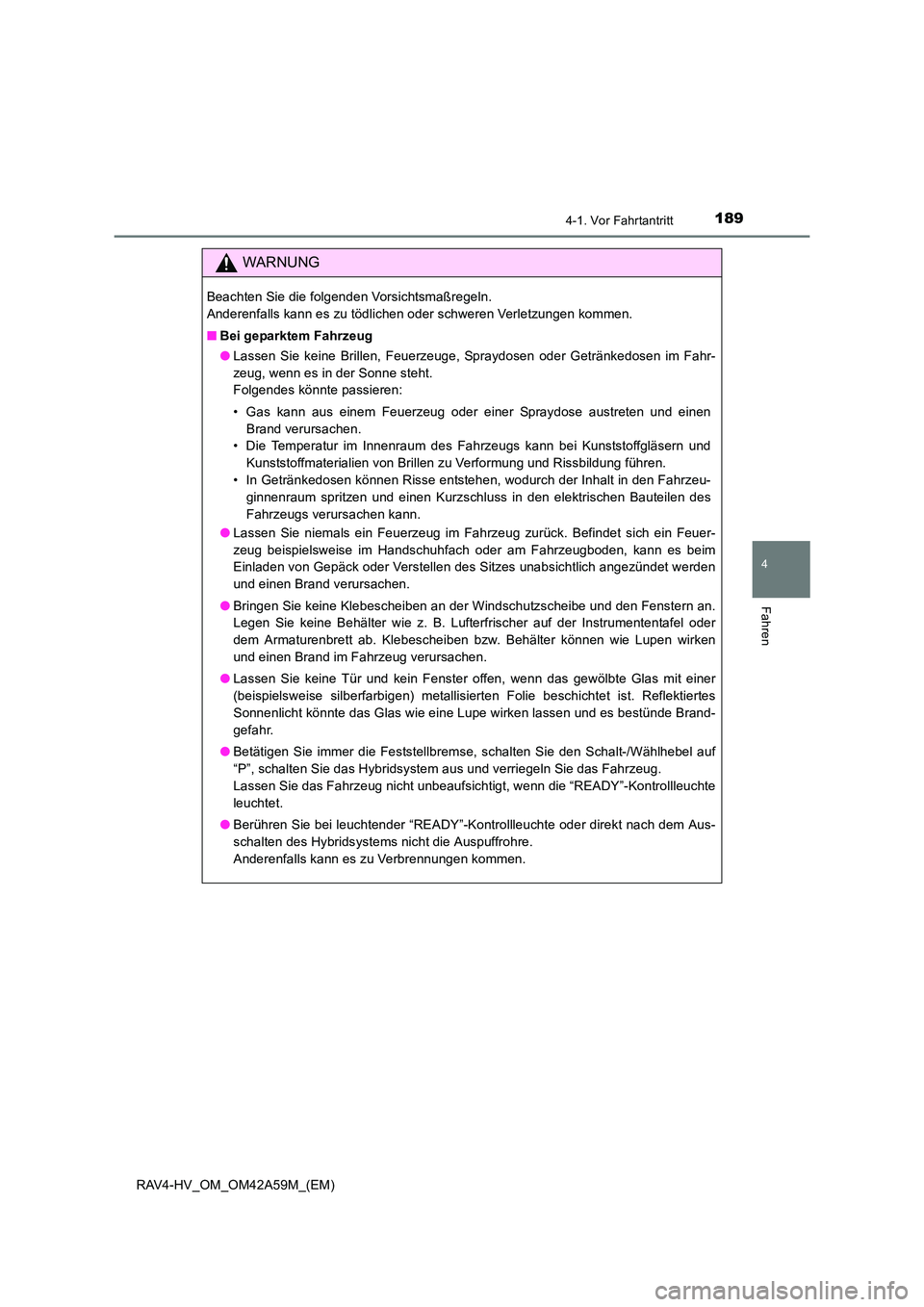

WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Bei geparktem Fahrzeug
●Lassen Sie keine Brillen, Feuerzeuge, Spraydosen oder Getränkedosen im Fahr-
zeug, wenn es in der Sonne steht.
Folgendes könnte passieren:
• Gas kann aus einem Feuerzeug oder einer Spraydose austreten und einen
Brand verursachen.
• Die Temperatur im Innenraum des Fahrzeugs kann bei Kunststoffgläsern und
Kunststoffmaterialien von Brillen zu Verformung und Rissbildung führen.
• In Getränkedosen können Risse entstehen, wodurch der Inhalt in den Fahrzeu- ginnenraum spritzen und einen Kurzschluss in den elektrischen Bauteilen des
Fahrzeugs verursachen kann.
● Lassen Sie niemals ein Feuerzeug im Fahrzeug zurück. Befindet sich ein Feuer-
zeug beispielsweise im Handschuhfach oder am Fahrzeugboden, kann es beim
Einladen von Gepäck oder Verstellen des Sitzes unabsichtlich angezündet werden
und einen Brand verursachen.
● Bringen Sie keine Klebescheiben an der Windschutzscheibe und den Fenstern an.
Legen Sie keine Behälter wie z. B. Lufterfrischer auf der Instrumententafel oder
dem Armaturenbrett ab. Klebescheiben bzw. Behälter können wie Lupen wirken
und einen Brand im Fahrzeug verursachen.
● Lassen Sie keine Tür und kein Fenster offen, wenn das gewölbte Glas mit einer
(beispielsweise silberfarbigen) metallisierten Folie beschichtet ist. Reflektiertes
Sonnenlicht könnte das Glas wie eine Lupe wirken lassen und es bestünde Brand-
gefahr.
● Betätigen Sie immer die Feststellbremse, schalten Sie den Schalt-/Wählhebel auf
“P”, schalten Sie das Hybridsystem aus und verriegeln Sie das Fahrzeug.
Lassen Sie das Fahrzeug nicht unbeaufsichtigt, wenn die “READY”-Kontrollleuchte
leuchtet.
● Berühren Sie bei leuchtender “READY”-Kontrollleuchte oder direkt nach dem Aus-
schalten des Hybridsystems nicht die Auspuffrohre.
Anderenfalls kann es zu Verbrennungen kommen.

1904-1. Vor Fahrtantritt
RAV4-HV_OM_OM42A59M_(EM)

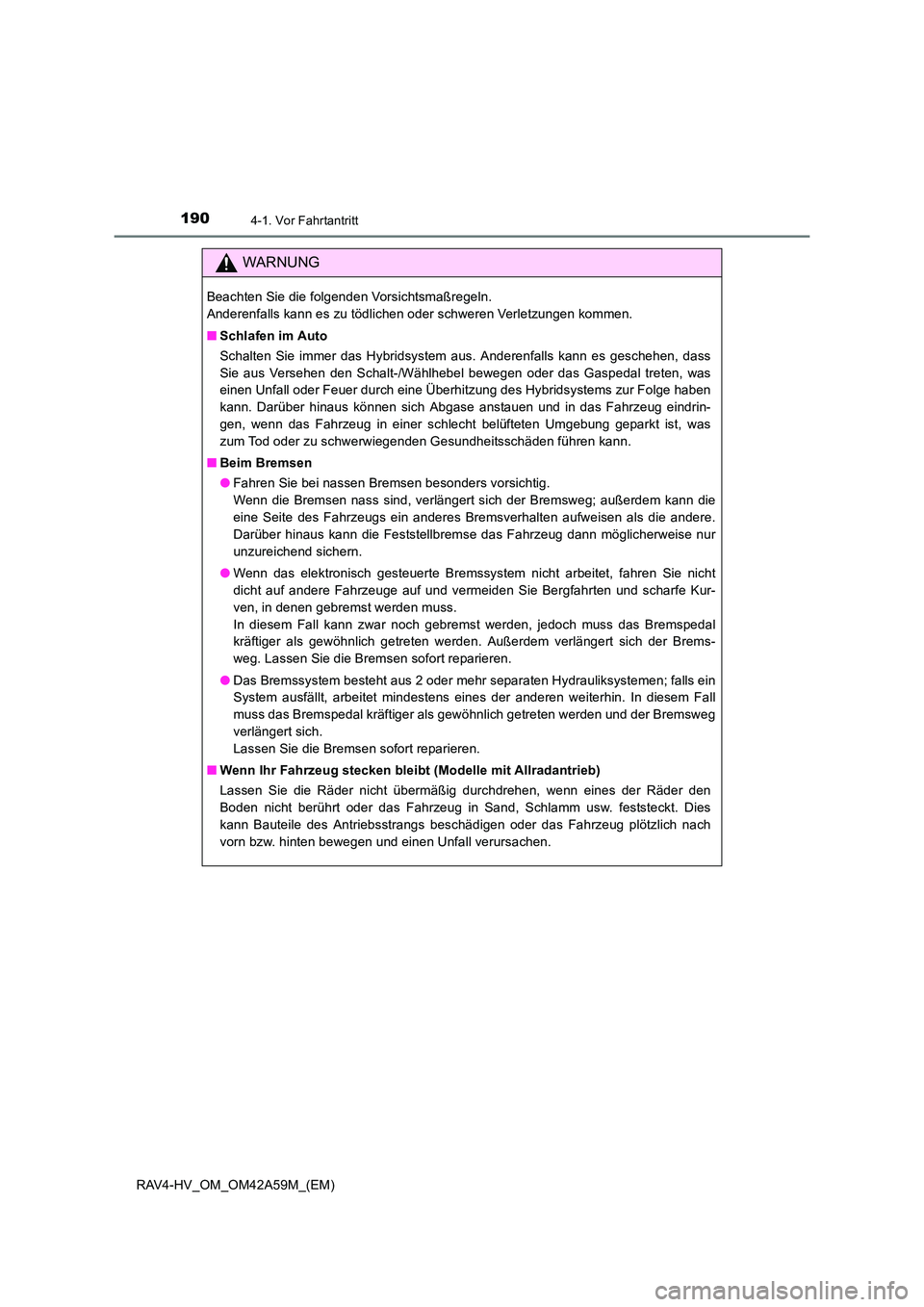

WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Schlafen im Auto
Schalten Sie immer das Hybridsystem aus. Anderenfalls kann es geschehen, dass
Sie aus Versehen den Schalt-/Wählhebel bewegen oder das Gaspedal treten, was
einen Unfall oder Feuer durch eine Überhitzung des Hybridsystems zur Folge haben
kann. Darüber hinaus können sich Abgase anstauen und in das Fahrzeug eindrin-
gen, wenn das Fahrzeug in einer schlecht belüfteten Umgebung geparkt ist, was
zum Tod oder zu schwerwiegenden Gesundheitsschäden führen kann.
■ Beim Bremsen
●Fahren Sie bei nassen Bremsen besonders vorsichtig.
Wenn die Bremsen nass sind, verlängert sich der Bremsweg; außerdem kann die
eine Seite des Fahrzeugs ein anderes Bremsverhalten aufweisen als die andere.
Darüber hinaus kann die Feststellbremse das Fahrzeug dann möglicherweise nur
unzureichend sichern.
● Wenn das elektronisch gesteuerte Bremssystem nicht arbeitet, fahren Sie nicht
dicht auf andere Fahrzeuge auf und vermeiden Sie Bergfahrten und scharfe Kur-
ven, in denen gebremst werden muss.
In diesem Fall kann zwar noch gebremst werden, jedoch muss das Bremspedal
kräftiger als gewöhnlich getreten werden. Außerdem verlängert sich der Brems-
weg. Lassen Sie die Bremsen sofort reparieren.
● Das Bremssystem besteht aus 2 oder mehr separaten Hydrauliksystemen; falls ein
System ausfällt, arbeitet mindestens eines der anderen weiterhin. In diesem Fall
muss das Bremspedal kräftiger als gewöhnlich getreten werden und der Bremsweg
verlängert sich.
Lassen Sie die Bremsen sofort reparieren.
■ Wenn Ihr Fahrzeug stecken bleibt (Modelle mit Allradantrieb)
Lassen Sie die Räder nicht übermäßig durchdrehen, wenn eines der Räder den
Boden nicht berührt oder das Fahrzeug in Sand, Schlamm usw. feststeckt. Dies
kann Bauteile des Antriebsstrangs beschädigen oder das Fahrzeug plötzlich nach
vorn bzw. hinten bewegen und einen Unfall verursachen.
