TOYOTA RAV4 HYBRID 2015 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2015, Model line: RAV4 HYBRID, Model: TOYOTA RAV4 HYBRID 2015Pages: 572, PDF-Größe: 29.64 MB

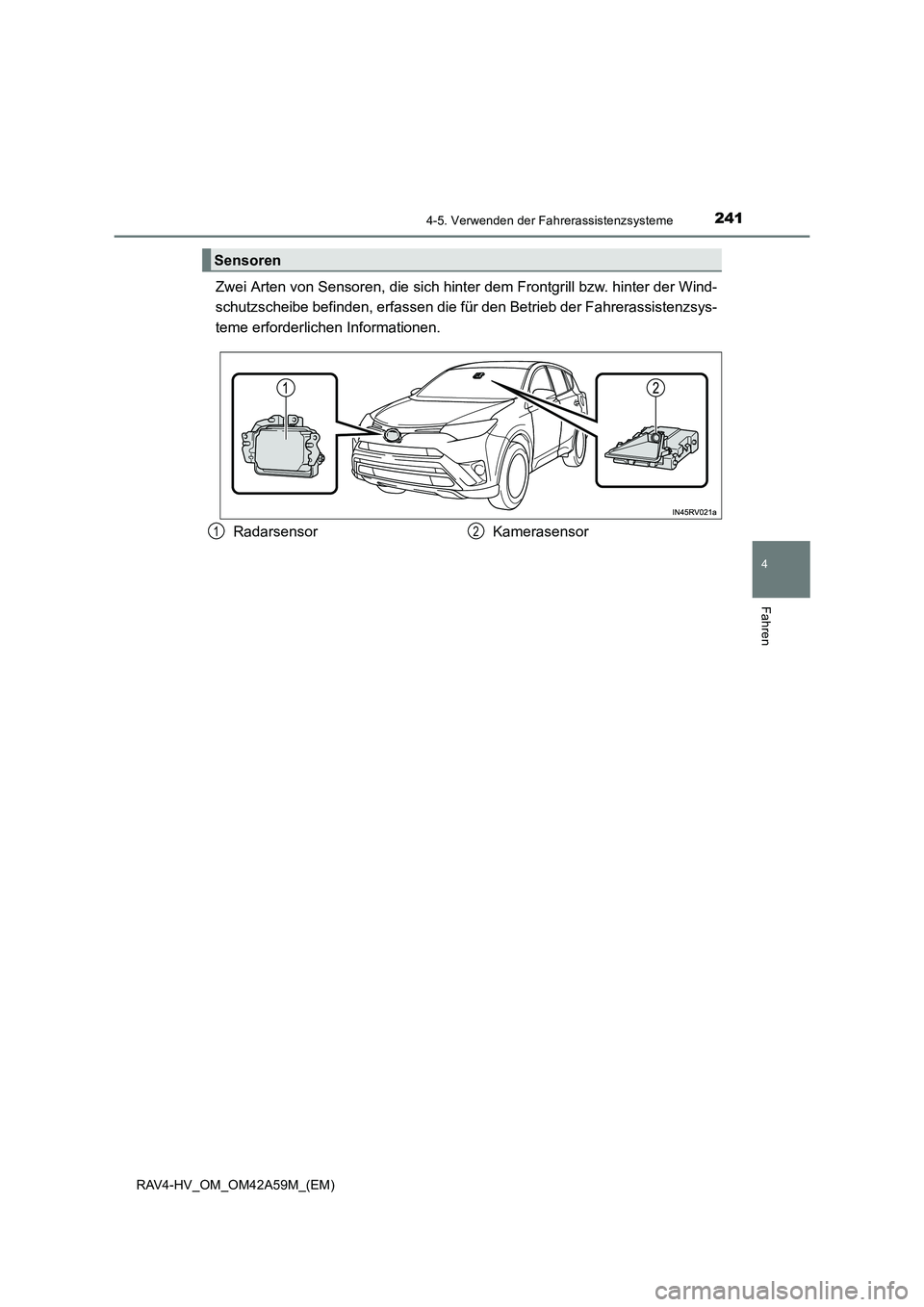

Page 241 of 572

2414-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)
Zwei Arten von Sensoren, die sich hinter dem Frontgrill bzw. hinter der Wind-
schutzscheibe befinden, erfassen die fü r den Betrieb der Fahrerassistenzsys-
teme erforderlichen Informationen.
Sensoren
Radarsensor Kamerasensor12

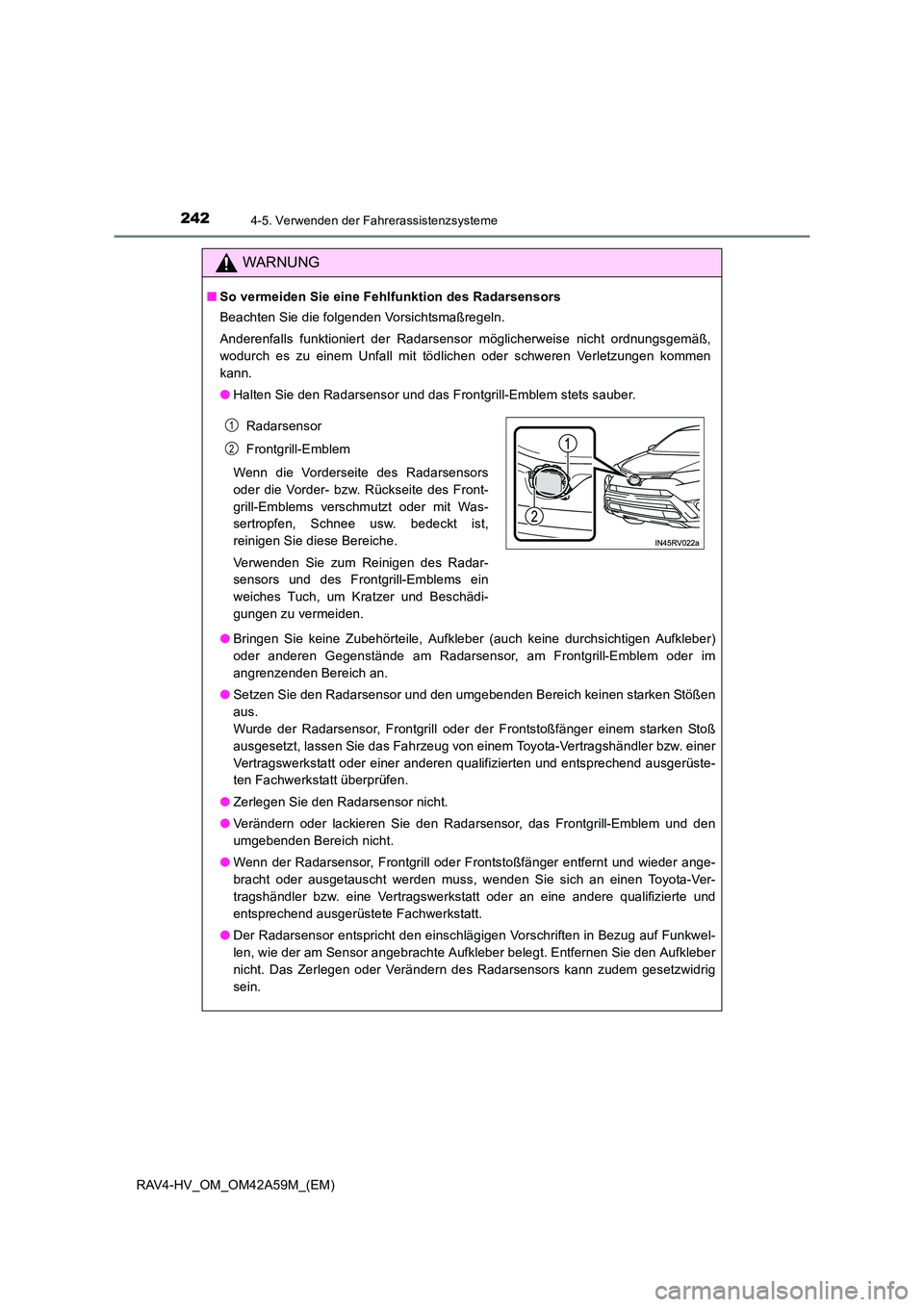

Page 242 of 572

2424-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)
WARNUNG
■So vermeiden Sie eine Fehlfunktion des Radarsensors
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls funktioniert der Radarsensor möglicherweise nicht ordnungsgemäß,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
●Halten Sie den Radarsensor und das Frontgrill-Emblem stets sauber.
● Bringen Sie keine Zubehörteile, Aufkleber (auch keine durchsichtigen Aufkleber)
oder anderen Gegenstände am Radarsensor, am Frontgrill-Emblem oder im
angrenzenden Bereich an.
● Setzen Sie den Radarsensor und den umgebenden Bereich keinen starken Stößen
aus.
Wurde der Radarsensor, Frontgrill oder der Frontstoßfänger einem starken Stoß
ausgesetzt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüste-
ten Fachwerkstatt überprüfen.
● Zerlegen Sie den Radarsensor nicht.
● Verändern oder lackieren Sie den Radarsensor, das Frontgrill-Emblem und den
umgebenden Bereich nicht.
● Wenn der Radarsensor, Frontgrill oder Frontstoßfänger entfernt und wieder ange-
bracht oder ausgetauscht werden muss, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
● Der Radarsensor entspricht den einschlägigen Vorschriften in Bezug auf Funkwel-
len, wie der am Sensor angebrachte Aufkleber belegt. Entfernen Sie den Aufkleber
nicht. Das Zerlegen oder Verändern des Radarsensors kann zudem gesetzwidrig
sein.
Radarsensor
Frontgrill-Emblem
Wenn die Vorderseite des Radarsensors
oder die Vorder- bzw. Rückseite des Front-
grill-Emblems verschmutzt oder mit Was-
sertropfen, Schnee usw. bedeckt ist,
reinigen Sie diese Bereiche.
Verwenden Sie zum Reinigen des Radar-
sensors und des Frontgrill-Emblems ein
weiches Tuch, um Kratzer und Beschädi-
gungen zu vermeiden.1
2

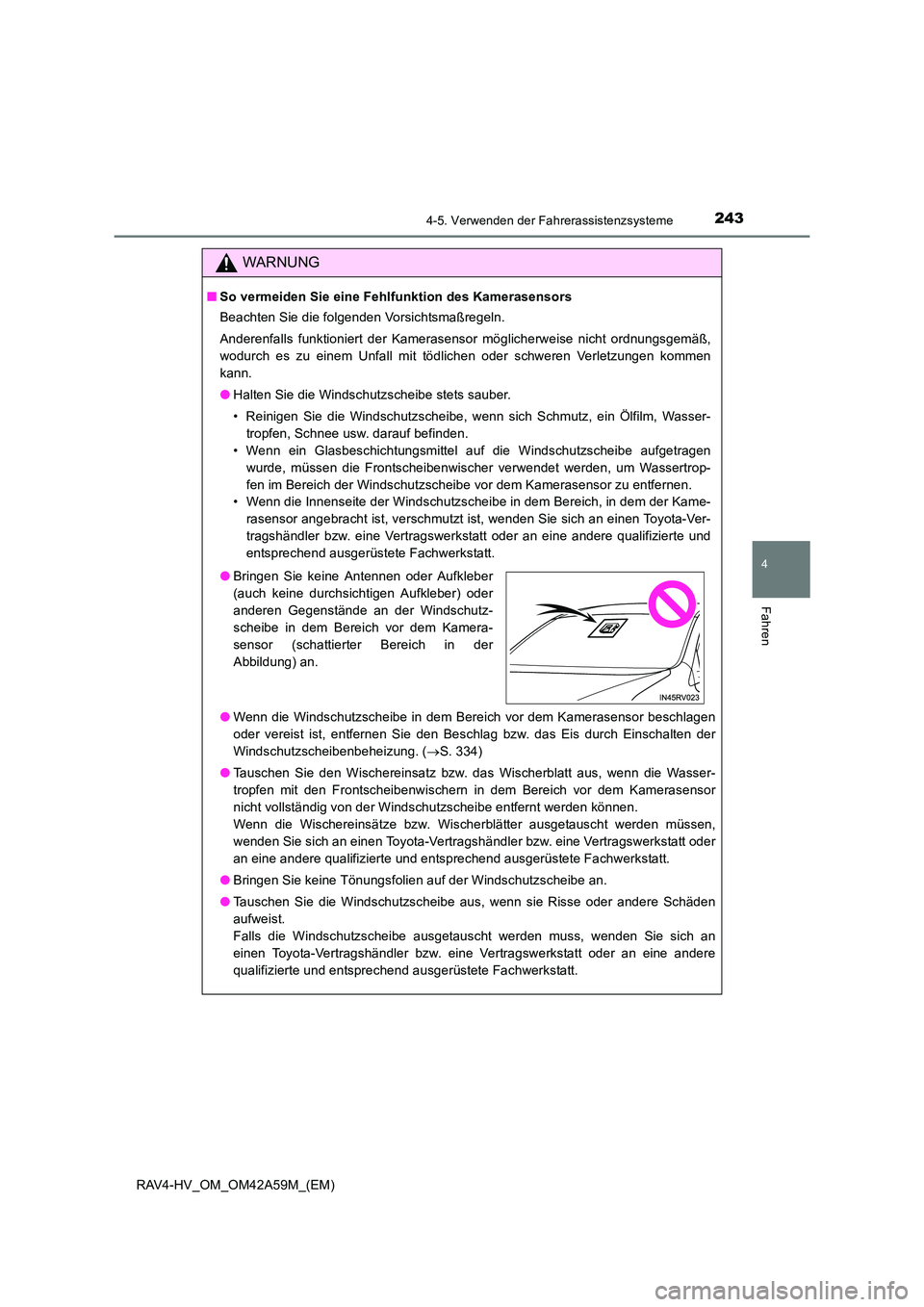

Page 243 of 572

2434-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)
WARNUNG
■So vermeiden Sie eine Fehlfunktion des Kamerasensors
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls funktioniert der Kamerasensor möglicherweise nicht ordnungsgemäß,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
●Halten Sie die Windschutzscheibe stets sauber.
• Reinigen Sie die Windschutzscheibe, wenn sich Schmutz, ein Ölfilm, Wasser-
tropfen, Schnee usw. darauf befinden.
• Wenn ein Glasbeschichtungsmittel auf die Windschutzscheibe aufgetragen
wurde, müssen die Frontscheibenwischer verwendet werden, um Wassertrop-
fen im Bereich der Windschutzscheibe vor dem Kamerasensor zu entfernen.
• Wenn die Innenseite der Windschutzscheibe in dem Bereich, in dem der Kame-
rasensor angebracht ist, verschmutzt ist, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
● Wenn die Windschutzscheibe in dem Bereich vor dem Kamerasensor beschlagen
oder vereist ist, entfernen Sie den Beschlag bzw. das Eis durch Einschalten der
Windschutzscheibenbeheizung. ( →S. 334)
● Tauschen Sie den Wischereinsatz bzw. das Wischerblatt aus, wenn die Wasser-
tropfen mit den Frontscheibenwischern in dem Bereich vor dem Kamerasensor
nicht vollständig von der Windschutzscheibe entfernt werden können.
Wenn die Wischereinsätze bzw. Wischerblätter ausgetauscht werden müssen,
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
● Bringen Sie keine Tönungsfolien auf der Windschutzscheibe an.
● Tauschen Sie die Windschutzscheibe aus, wenn sie Risse oder andere Schäden
aufweist.
Falls die Windschutzscheibe ausgetauscht werden muss, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere
qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
●Bringen Sie keine Antennen oder Aufkleber
(auch keine durchsichtigen Aufkleber) oder
anderen Gegenstände an der Windschutz-
scheibe in dem Bereich vor dem Kamera-
sensor (schattierter Bereich in der
Abbildung) an.

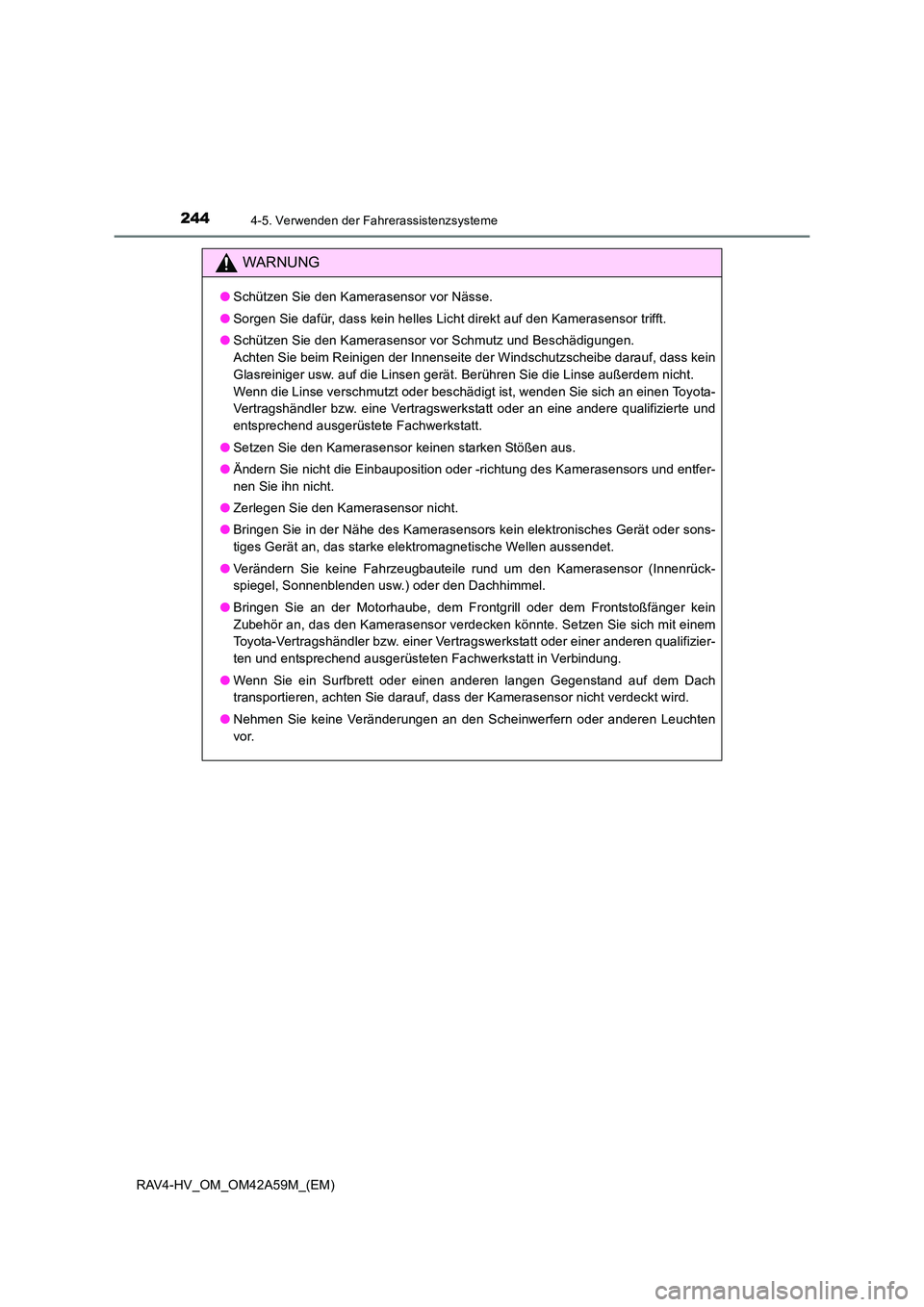

Page 244 of 572

2444-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)
WARNUNG
●Schützen Sie den Kamerasensor vor Nässe.
● Sorgen Sie dafür, dass kein helles Licht direkt auf den Kamerasensor trifft.
● Schützen Sie den Kamerasensor vor Schmutz und Beschädigungen.
Achten Sie beim Reinigen der Innenseite der Windschutzscheibe darauf, dass kein
Glasreiniger usw. auf die Linsen gerät. Berühren Sie die Linse außerdem nicht.
Wenn die Linse verschmutzt oder beschädigt ist, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
● Setzen Sie den Kamerasensor keinen starken Stößen aus.
● Ändern Sie nicht die Einbauposition oder -richtung des Kamerasensors und entfer-
nen Sie ihn nicht.
● Zerlegen Sie den Kamerasensor nicht.
● Bringen Sie in der Nähe des Kamerasensors kein elektronisches Gerät oder sons-
tiges Gerät an, das starke elektromagnetische Wellen aussendet.
● Verändern Sie keine Fahrzeugbauteile rund um den Kamerasensor (Innenrück-
spiegel, Sonnenblenden usw.) oder den Dachhimmel.
● Bringen Sie an der Motorhaube, dem Frontgrill oder dem Frontstoßfänger kein
Zubehör an, das den Kamerasensor verdecken könnte. Setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
● Wenn Sie ein Surfbrett oder einen anderen langen Gegenstand auf dem Dach
transportieren, achten Sie darauf, dass der Kamerasensor nicht verdeckt wird.
● Nehmen Sie keine Veränderungen an den Scheinwerfern oder anderen Leuchten
vor.
Page 245 of 572

2454-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)

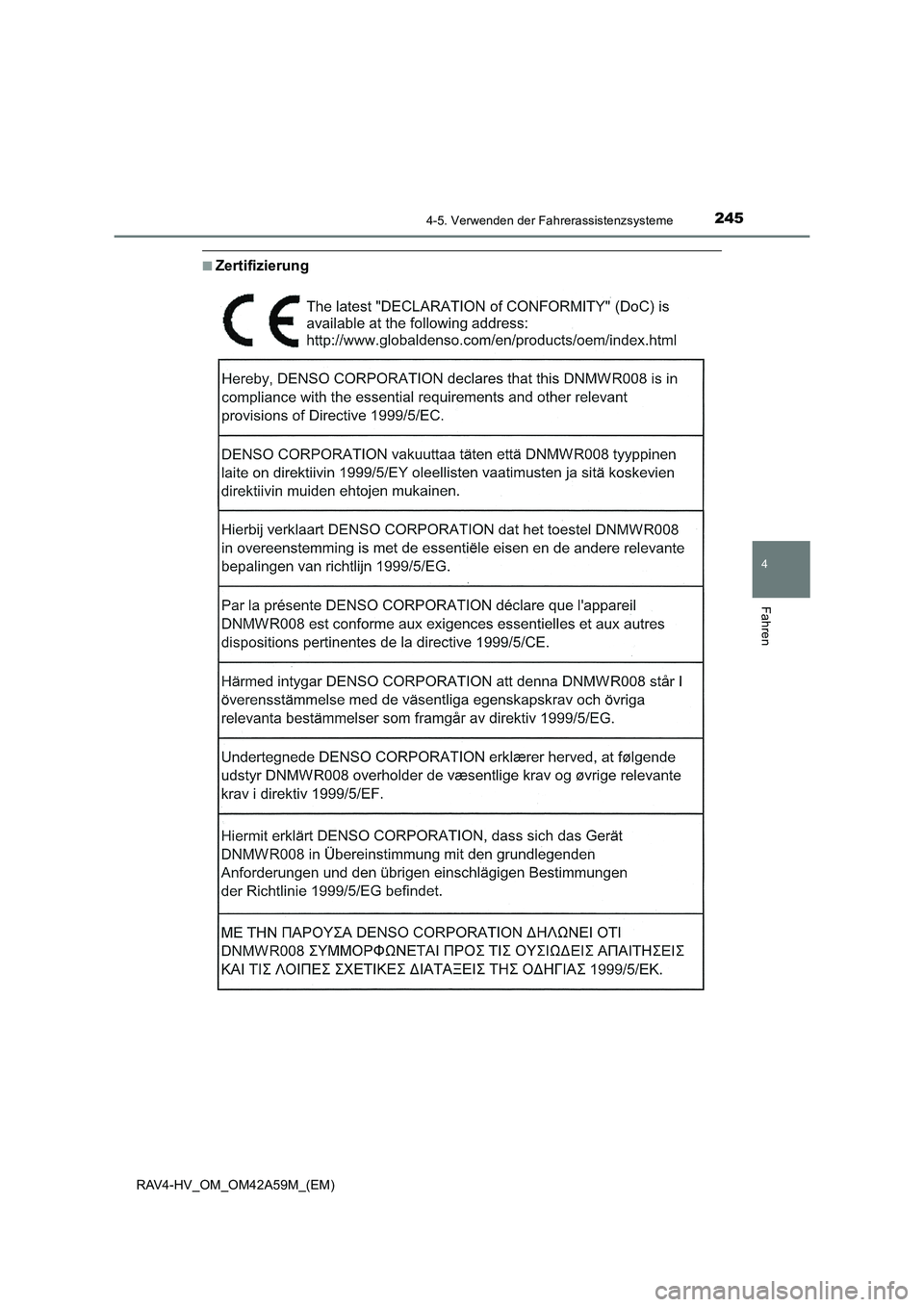

■Zertifizierung

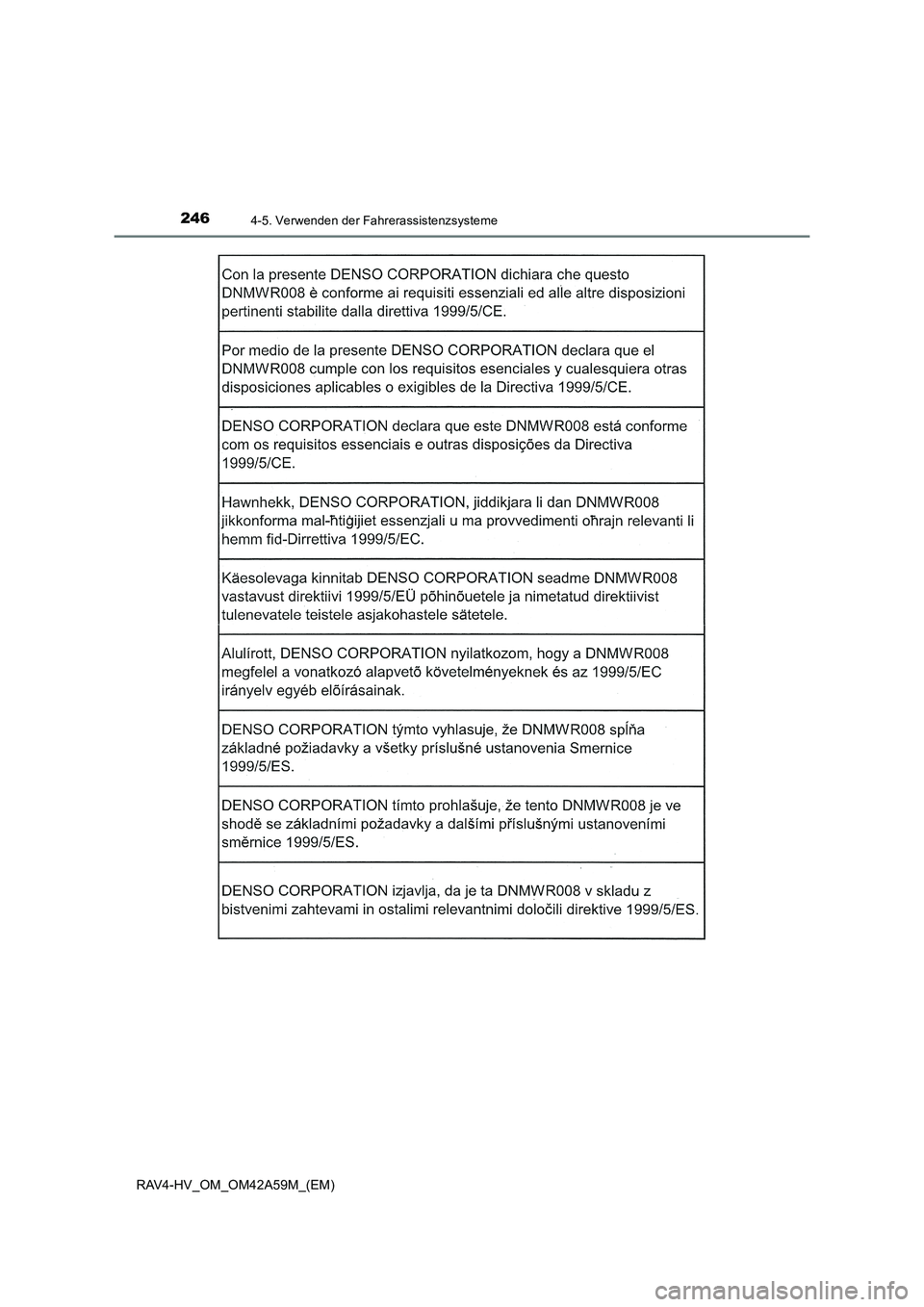

Page 246 of 572

2464-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)

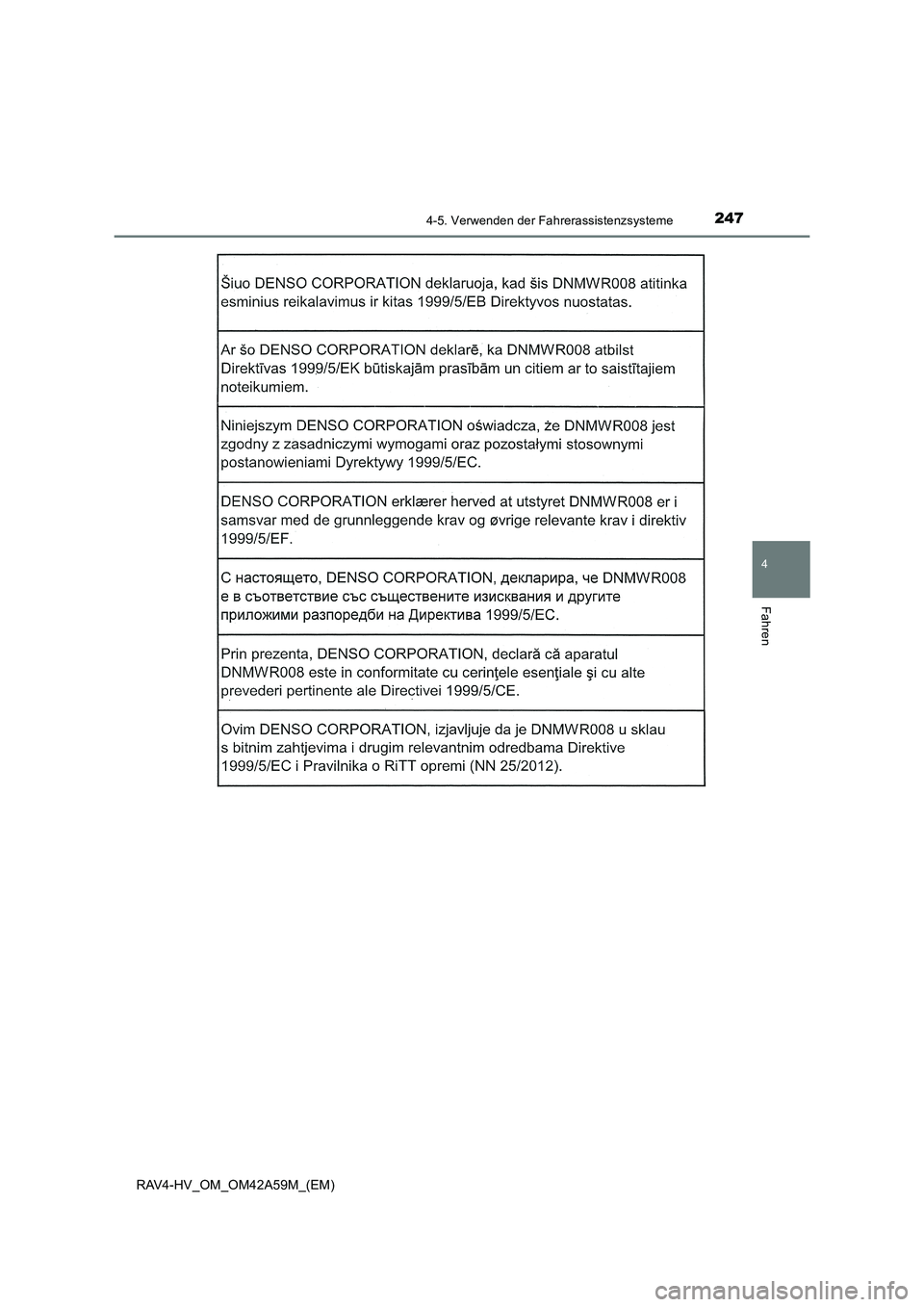

Page 247 of 572

2474-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)

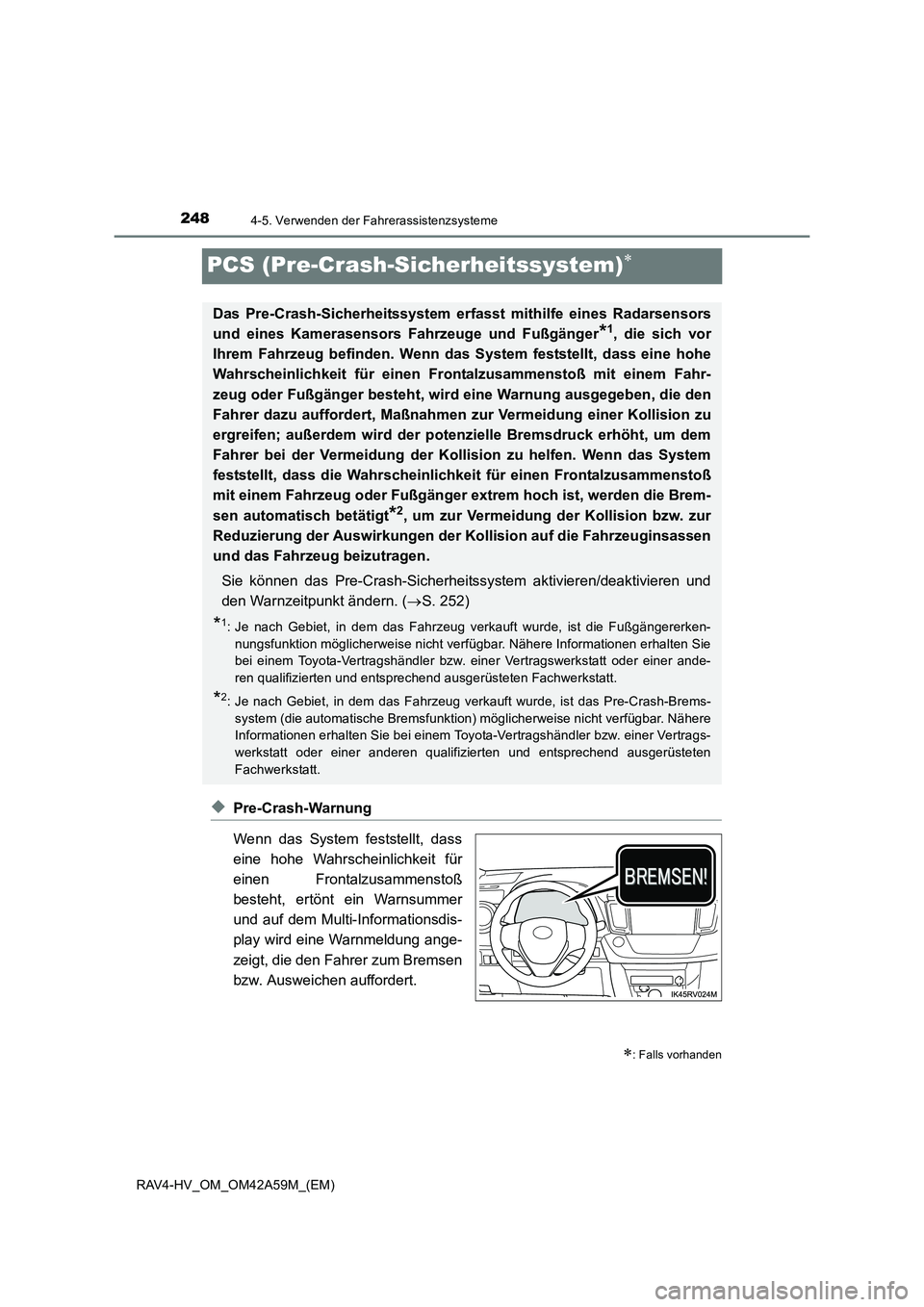

Page 248 of 572

2484-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)
PCS (Pre-Crash-Sicherheitssystem)∗
◆Pre-Crash-Warnung
Wenn das System feststellt, dass
eine hohe Wahrscheinlichkeit für
einen Frontalzusammenstoß
besteht, ertönt ein Warnsummer
und auf dem Multi-Informationsdis-
play wird eine Warnmeldung ange-
zeigt, die den Fahrer zum Bremsen
bzw. Ausweichen auffordert.
∗: Falls vorhanden
Das Pre-Crash-Sicherheitssystem erfasst mithilfe eines Radarsensors
und eines Kamerasensors Fahrzeuge und Fußgänger
*1, die sich vor
Ihrem Fahrzeug befinden. Wenn das System feststellt, dass eine hohe
Wahrscheinlichkeit für einen Front alzusammenstoß mit einem Fahr-
zeug oder Fußgänger besteht, wird eine Warnung ausgegeben, die den
Fahrer dazu auffordert, Maßnahmen zur Vermeidung einer Kollision zu
ergreifen; außerdem wird der pote nzielle Bremsdruck erhöht, um dem
Fahrer bei der Vermeidung der Kollision zu helfen. Wenn das System
feststellt, dass die Wahrscheinlichkeit für einen Frontalzusammenstoß
mit einem Fahrzeug oder Fußgänger ext rem hoch ist, werden die Brem-
sen automatisch betätigt
*2, um zur Vermeidung der Kollision bzw. zur
Reduzierung der Auswirkungen der Kollision auf die Fahrzeuginsassen
und das Fahrzeug beizutragen.
Sie können das Pre-Crash-Sicherheitssystem aktivieren/deaktivieren und
den Warnzeitpunkt ändern. ( →S. 252)
*1: Je nach Gebiet, in dem das Fahrzeug verkauft wurde, ist die Fußgängererken-
nungsfunktion möglicherweise nicht verfügbar. Nähere Informationen erhalten Sie
bei einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer ande-
ren qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.
*2: Je nach Gebiet, in dem das Fahrzeug verkauft wurde, ist das Pre-Crash-Brems-system (die automatische Bremsfunktion) möglicherweise nicht verfügbar. Nähere
Informationen erhalten Sie bei einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt.

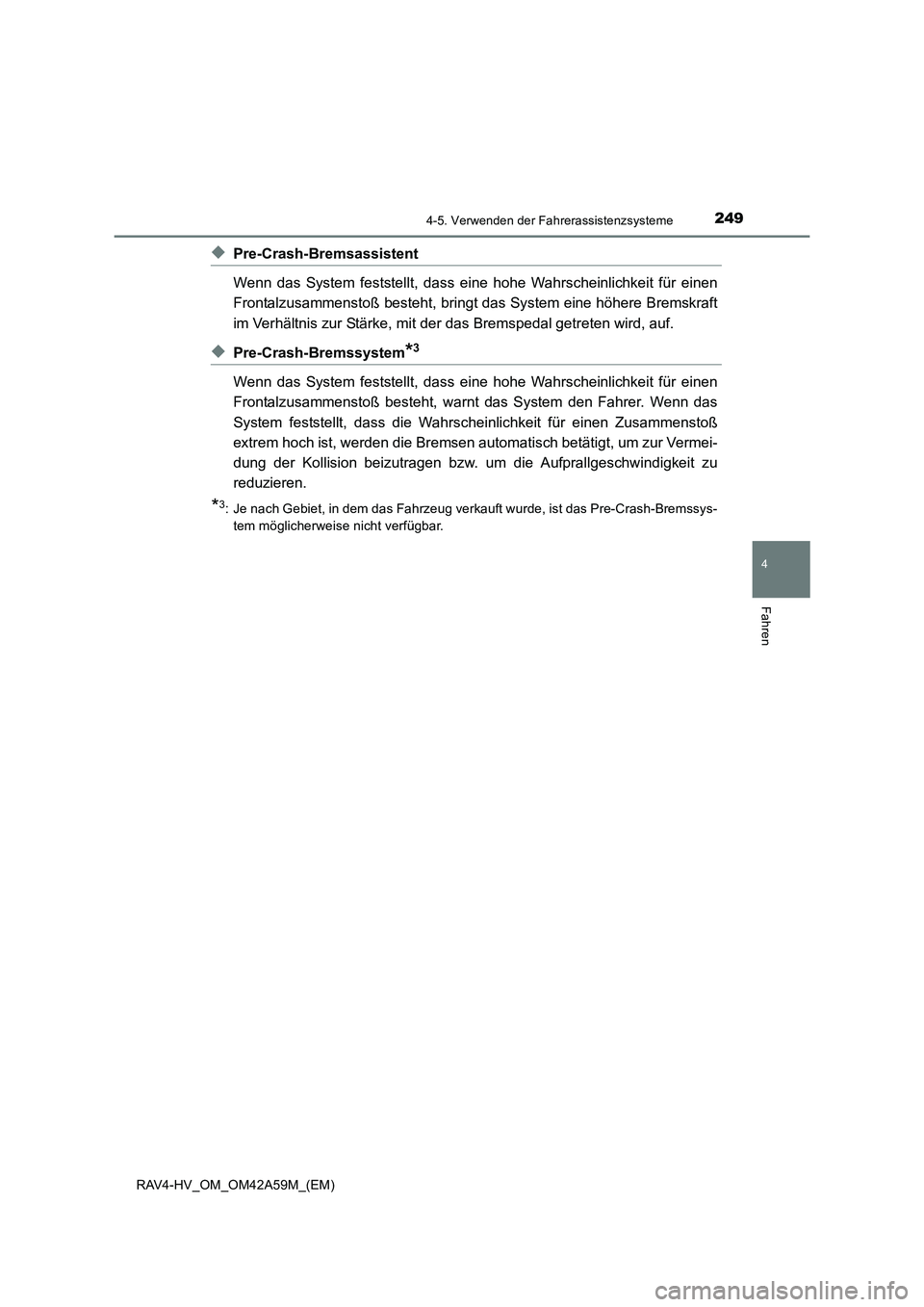

Page 249 of 572

2494-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)
◆Pre-Crash-Bremsassistent
Wenn das System feststellt, dass eine hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, bringt das System eine höhere Bremskraft
im Verhältnis zur Stärke, mit der das Bremspedal getreten wird, auf.
◆Pre-Crash-Bremssystem*3
Wenn das System feststellt, dass eine hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, warnt das System den Fahrer. Wenn das
System feststellt, dass die Wahrscheinlichkeit für einen Zusammenstoß
extrem hoch ist, werden die Bremsen automatisch betätigt, um zur Vermei-
dung der Kollision beizutragen bzw. um die Aufprallgeschwindigkeit zu
reduzieren.
*3: Je nach Gebiet, in dem das Fahrzeug verkauft wurde, ist das Pre-Crash-Bremssys-tem möglicherweise nicht verfügbar.

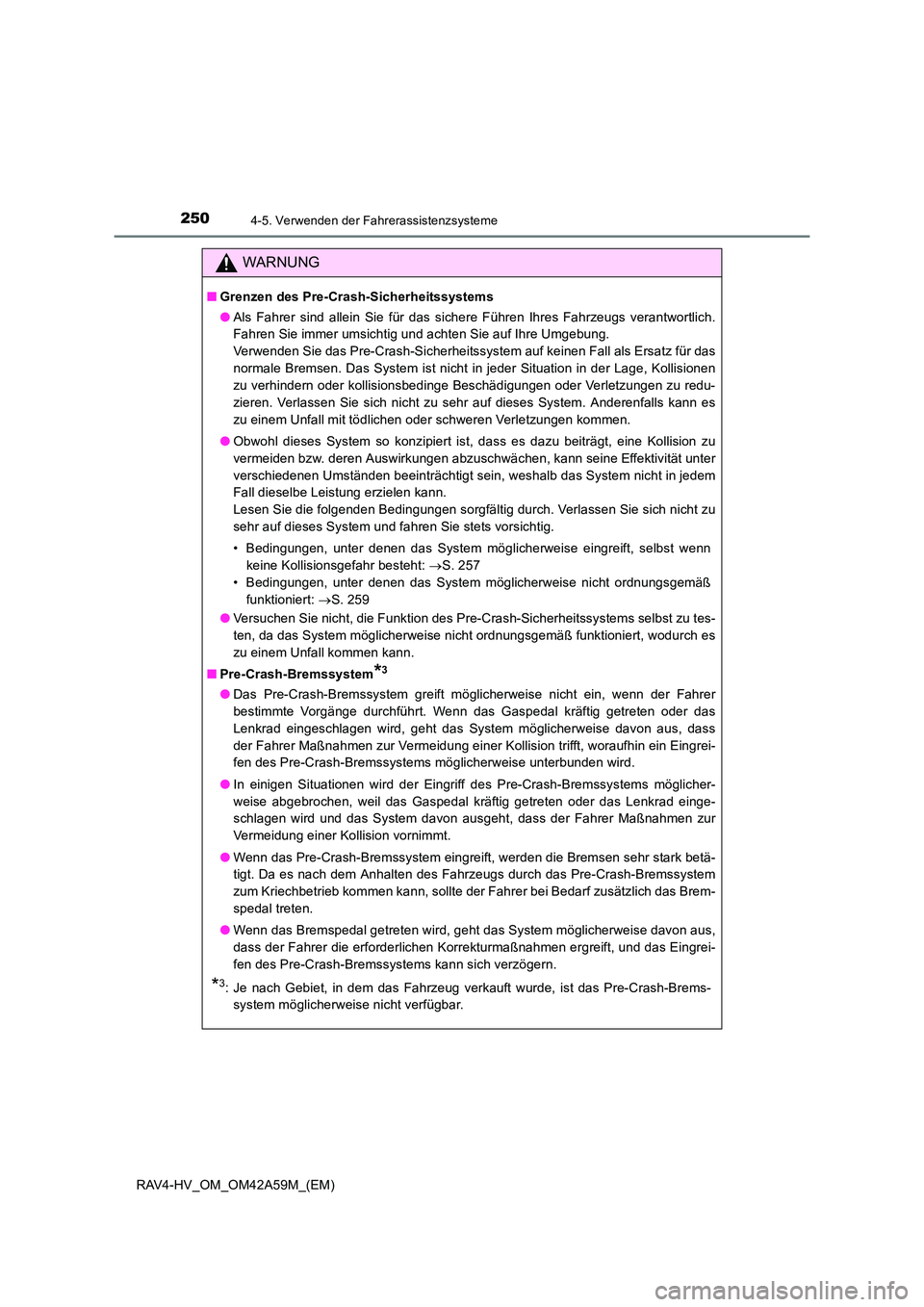

Page 250 of 572

2504-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)
WARNUNG
■Grenzen des Pre-Crash-Sicherheitssystems
●Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Verwenden Sie das Pre-Crash-Sicherheitssystem auf keinen Fall als Ersatz für das
normale Bremsen. Das System ist nicht in jeder Situation in der Lage, Kollisionen
zu verhindern oder kollisionsbedinge Beschädigungen oder Verletzungen zu redu-
zieren. Verlassen Sie sich nicht zu sehr auf dieses System. Anderenfalls kann es
zu einem Unfall mit tödlichen oder schweren Verletzungen kommen.
● Obwohl dieses System so konzipiert ist, dass es dazu beiträgt, eine Kollision zu
vermeiden bzw. deren Auswirkungen abzuschwächen, kann seine Effektivität unter
verschiedenen Umständen beeinträchtigt sein, weshalb das System nicht in jedem
Fall dieselbe Leistung erzielen kann.
Lesen Sie die folgenden Bedingungen sorgfältig durch. Verlassen Sie sich nicht zu
sehr auf dieses System und fahren Sie stets vorsichtig.
• Bedingungen, unter denen das System möglicherweise eingreift, selbst wenn
keine Kollisionsgefahr besteht: →S. 257
• Bedingungen, unter denen das System möglicherweise nicht ordnungsgemäß funktioniert: →S. 259
● Versuchen Sie nicht, die Funktion des Pre-Crash-Sicherheitssystems selbst zu tes-
ten, da das System möglicherweise nicht ordnungsgemäß funktioniert, wodurch es
zu einem Unfall kommen kann.
■ Pre-Crash-Bremssystem
*3
●Das Pre-Crash-Bremssystem greift möglicherweise nicht ein, wenn der Fahrer
bestimmte Vorgänge durchführt. Wenn das Gaspedal kräftig getreten oder das
Lenkrad eingeschlagen wird, geht das System möglicherweise davon aus, dass
der Fahrer Maßnahmen zur Vermeidung einer Kollision trifft, woraufhin ein Eingrei-
fen des Pre-Crash-Bremssystems möglicherweise unterbunden wird.
● In einigen Situationen wird der Eingriff des Pre-Crash-Bremssystems möglicher-
weise abgebrochen, weil das Gaspedal kräftig getreten oder das Lenkrad einge-
schlagen wird und das System davon ausgeht, dass der Fahrer Maßnahmen zur
Vermeidung einer Kollision vornimmt.
● Wenn das Pre-Crash-Bremssystem eingreift, werden die Bremsen sehr stark betä-
tigt. Da es nach dem Anhalten des Fahrzeugs durch das Pre-Crash-Bremssystem
zum Kriechbetrieb kommen kann, sollte der Fahrer bei Bedarf zusätzlich das Brem-
spedal treten.
● Wenn das Bremspedal getreten wird, geht das System möglicherweise davon aus,
dass der Fahrer die erforderlichen Korrekturmaßnahmen ergreift, und das Eingrei-
fen des Pre-Crash-Bremssystems kann sich verzögern.
*3: Je nach Gebiet, in dem das Fahrzeug verkauft wurde, ist das Pre-Crash-Brems-
system möglicherweise nicht verfügbar.
