TOYOTA RAV4 HYBRID 2015 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2015, Model line: RAV4 HYBRID, Model: TOYOTA RAV4 HYBRID 2015Pages: 572, PDF-Größe: 29.64 MB

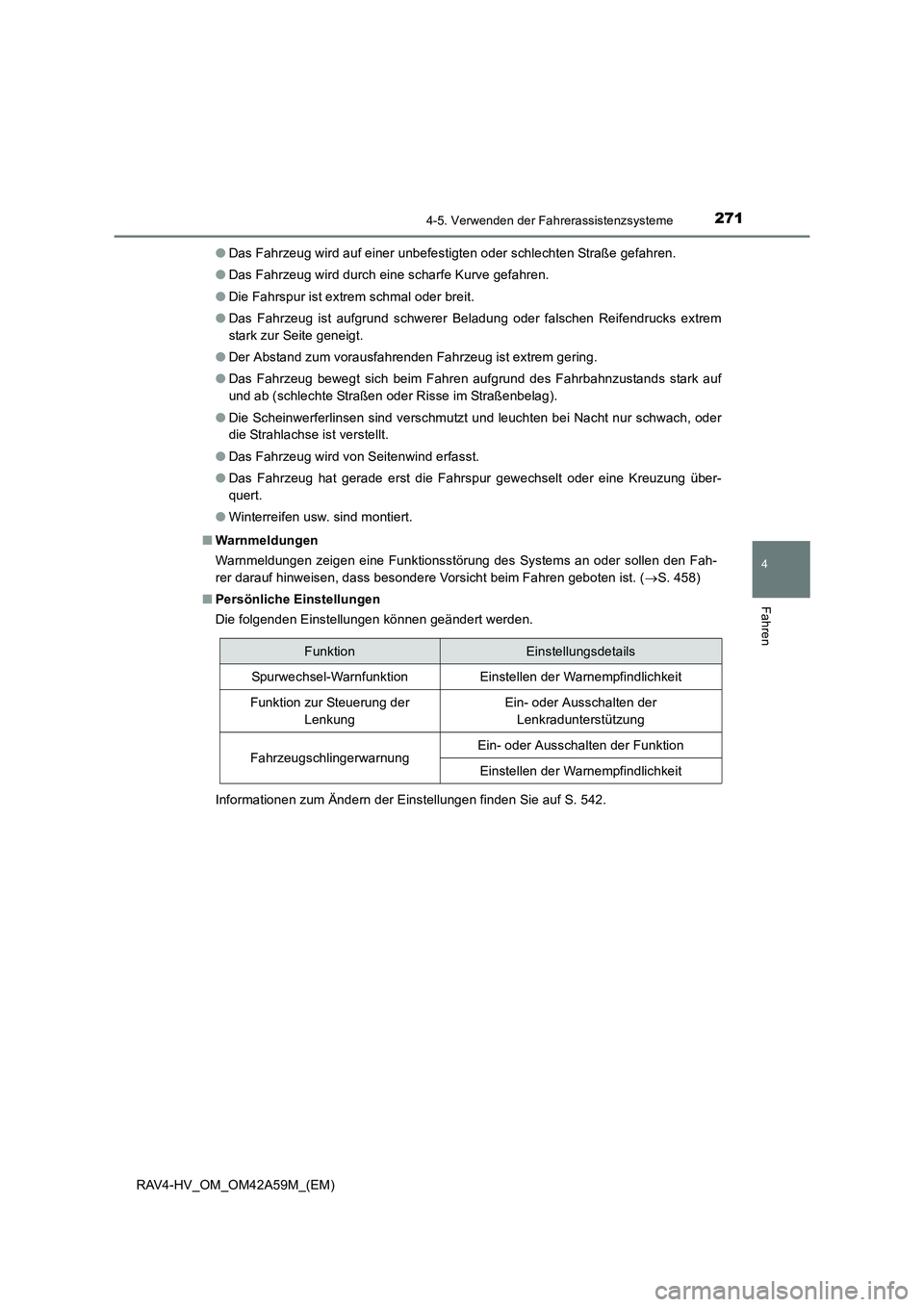

Page 271 of 572

2714-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)●
Das Fahrzeug wird auf einer unbefestigten oder schlechten Straße gefahren.
● Das Fahrzeug wird durch eine scharfe Kurve gefahren.
● Die Fahrspur ist extrem schmal oder breit.
● Das Fahrzeug ist aufgrund schwerer Beladung oder falschen Reifendrucks extrem
stark zur Seite geneigt.
● Der Abstand zum vorausfahrenden Fahrzeug ist extrem gering.
● Das Fahrzeug bewegt sich beim Fahren aufgrund des Fahrbahnzustands stark auf
und ab (schlechte Straßen oder Risse im Straßenbelag).
● Die Scheinwerferlinsen sind verschmutzt und leuchten bei Nacht nur schwach, oder
die Strahlachse ist verstellt.
● Das Fahrzeug wird von Seitenwind erfasst.
● Das Fahrzeug hat gerade erst die Fahrspur gewechselt oder eine Kreuzung über-
quert.
● Winterreifen usw. sind montiert.
■ Warnmeldungen
Warnmeldungen zeigen eine Funktionsstörung des Systems an oder sollen den Fah-
rer darauf hinweisen, dass besondere Vorsicht beim Fahren geboten ist. ( →S. 458)
■ Persönliche Einstellungen
Die folgenden Einstellungen können geändert werden.
Informationen zum Ändern der Einstellungen finden Sie auf S. 542.
FunktionEinstellungsdetails
Spurwechsel-WarnfunktionEinstellen der Warnempfindlichkeit
Funktion zur Steuerung der
LenkungEin- oder Ausschalten der Lenkradunterstützung
FahrzeugschlingerwarnungEin- oder Ausschalten der Funktion
Einstellen der Warnempfindlichkeit

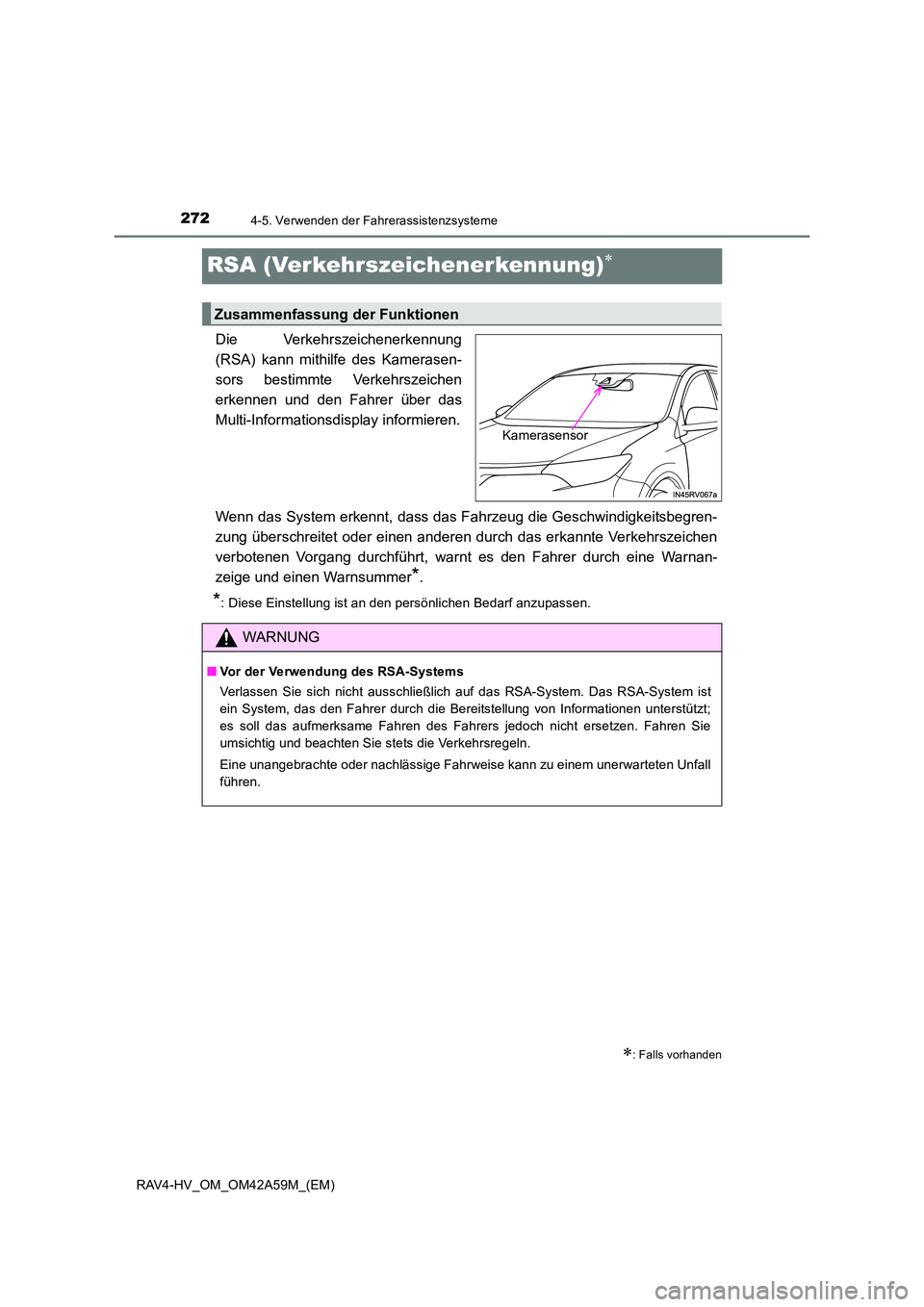

Page 272 of 572

2724-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)
RSA (Verkehrszeichenerkennung)∗
Die Verkehrszeichenerkennung
(RSA) kann mithilfe des Kamerasen-
sors bestimmte Verkehrszeichen
erkennen und den Fahrer über das
Multi-Informationsdisplay informieren.
Wenn das System erkennt, dass das Fahrzeug die Geschwindigkeitsbegren-
zung überschreitet oder einen anderen durch das erkannte Verkehrszeichen
verbotenen Vorgang durchführt, warnt es den Fahrer durch eine Warnan-
zeige und einen Warnsummer
*.
*: Diese Einstellung ist an den persönlichen Bedarf anzupassen.
∗: Falls vorhanden
Zusammenfassung der Funktionen
Kamerasensor
WARNUNG
■ Vor der Verwendung des RSA-Systems
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System ist
ein System, das den Fahrer durch die Bereitstellung von Informationen unterstützt;
es soll das aufmerksame Fahren des Fahrers jedoch nicht ersetzen. Fahren Sie
umsichtig und beachten Sie stets die Verkehrsregeln.
Eine unangebrachte oder nachlässige Fahrweise kann zu einem unerwarteten Unfall
führen.

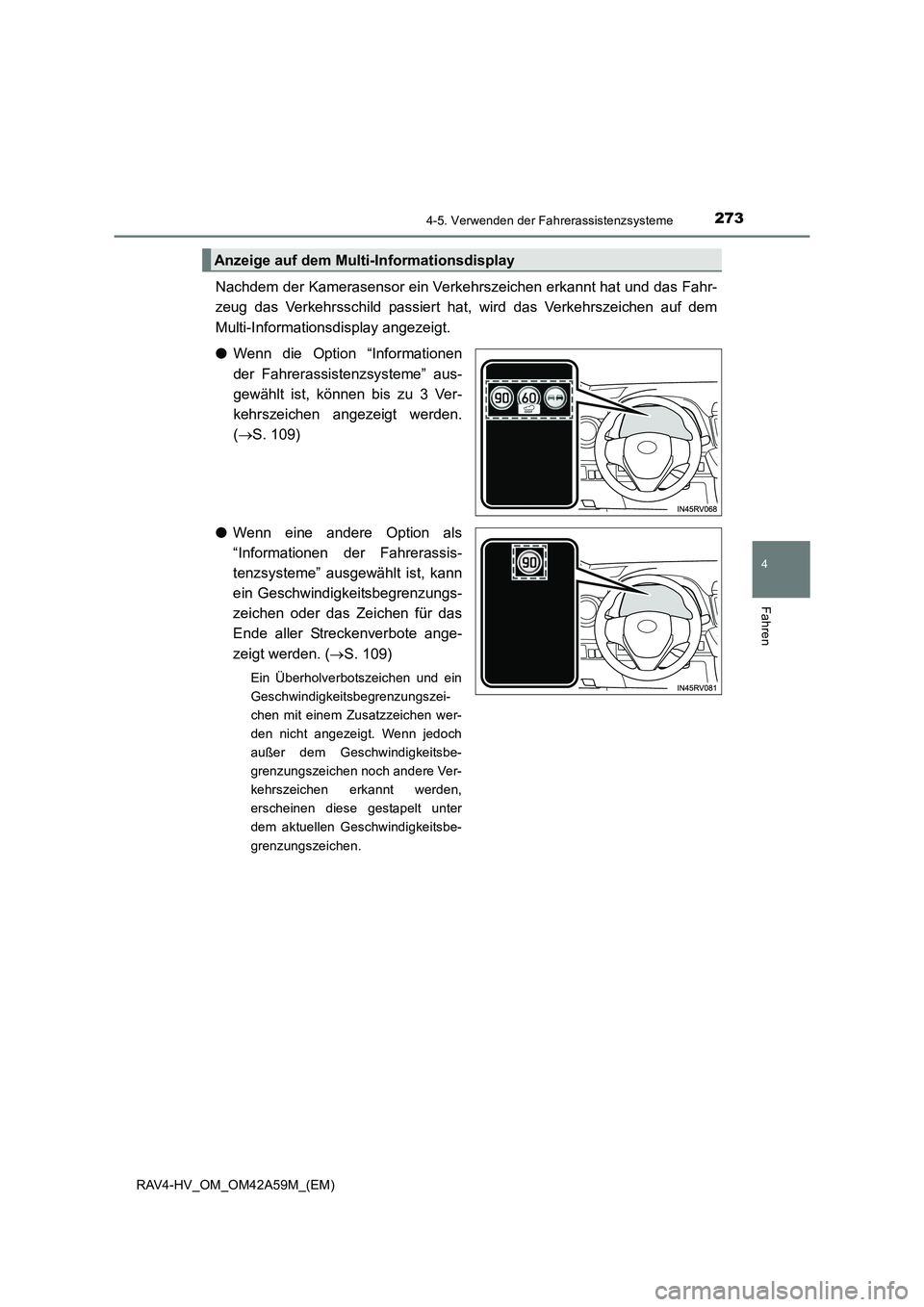

Page 273 of 572

2734-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)
Nachdem der Kamerasensor ein Verkehrszeichen erkannt hat und das Fahr-
zeug das Verkehrsschild passiert hat, wird das Verkehrszeichen auf dem
Multi-Informationsdisplay angezeigt.
● Wenn die Option “Informationen
der Fahrerassistenzsysteme” aus-
gewählt ist, können bis zu 3 Ver-
kehrszeichen angezeigt werden.
(→ S. 109)
● Wenn eine andere Option als
“Informationen der Fahrerassis-
tenzsysteme” ausgewählt ist, kann
ein Geschwindigkeitsbegrenzungs-
zeichen oder das Zeichen für das
Ende aller Streckenverbote ange-
zeigt werden. ( →S. 109)
Ein Überholverbotszeichen und ein
Geschwindigkeitsbegrenzungszei-
chen mit einem Zusatzzeichen wer-
den nicht angezeigt. Wenn jedoch
außer dem Geschwindigkeitsbe-
grenzungszeichen noch andere Ver-
kehrszeichen erkannt werden,
erscheinen diese gestapelt unter
dem aktuellen Geschwindigkeitsbe-
grenzungszeichen.
Anzeige auf dem Multi-Informationsdisplay

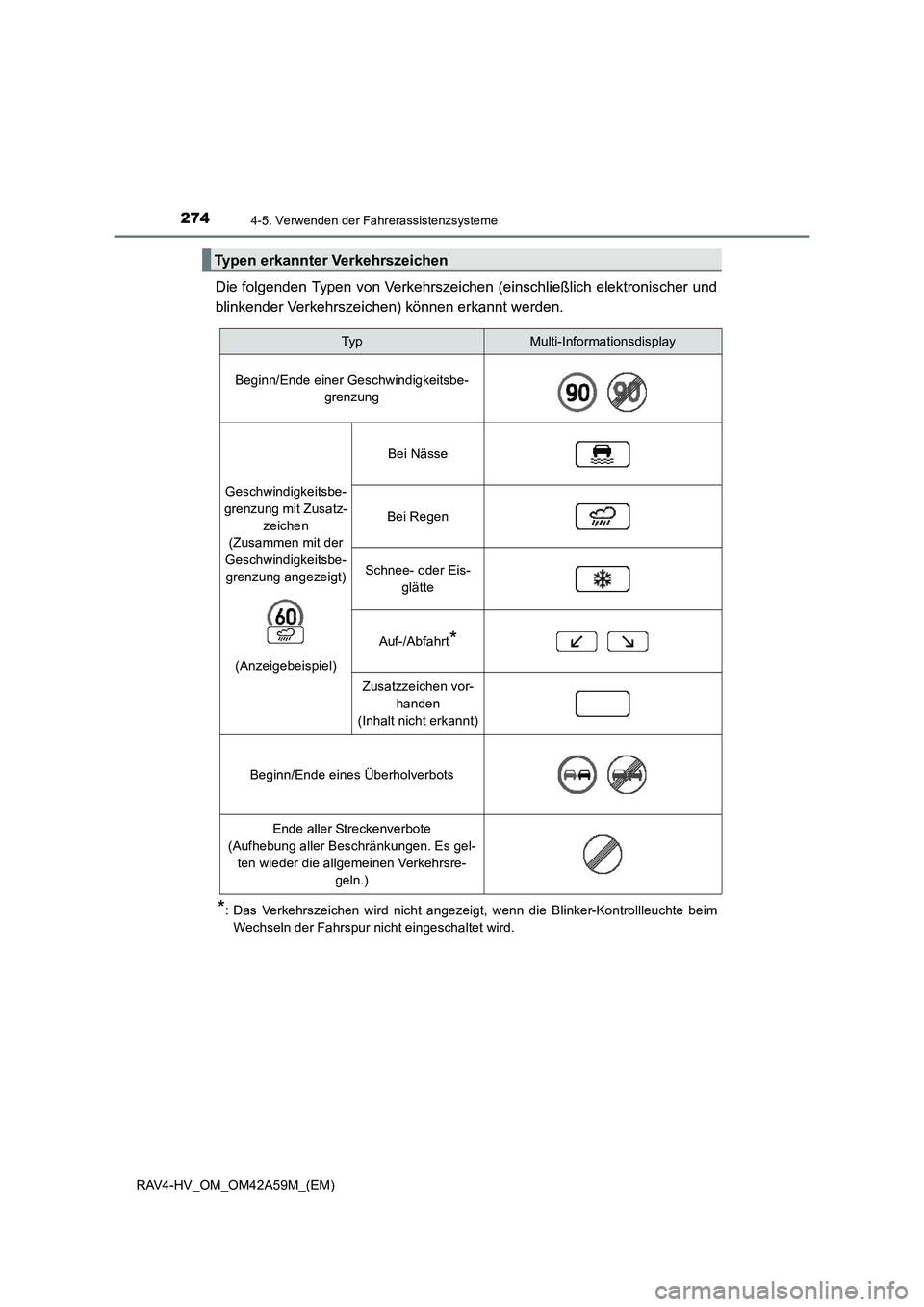

Page 274 of 572

2744-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)
Die folgenden Typen von Verkehrszeichen (einschließlich elektronischer und
blinkender Verkehrszeichen) können erkannt werden.
*: Das Verkehrszeichen wird nicht angezeigt, wenn die Blinker-Kontrollleuchte beim Wechseln der Fahrspur nicht eingeschaltet wird.
Typen erkannter Verkehrszeichen
TypMulti-Informationsdisplay
Beginn/Ende einer Geschwindigkeitsbe- grenzung
Geschwindigkeitsbe-
grenzung mit Zusatz- zeichen
(Zusammen mit der
Geschwindigkeitsbe- grenzung angezeigt)
(Anzeigebeispiel)
Bei Nässe
Bei Regen
Schnee- oder Eis- glätte
Auf-/Abfahrt*
Zusatzzeichen vor-
handen
(Inhalt nicht erkannt)
Beginn/Ende eines Überholverbots
Ende aller Streckenverbote
(Aufhebung aller Beschränkungen. Es gel- ten wieder die allgemeinen Verkehrsre-
geln.)

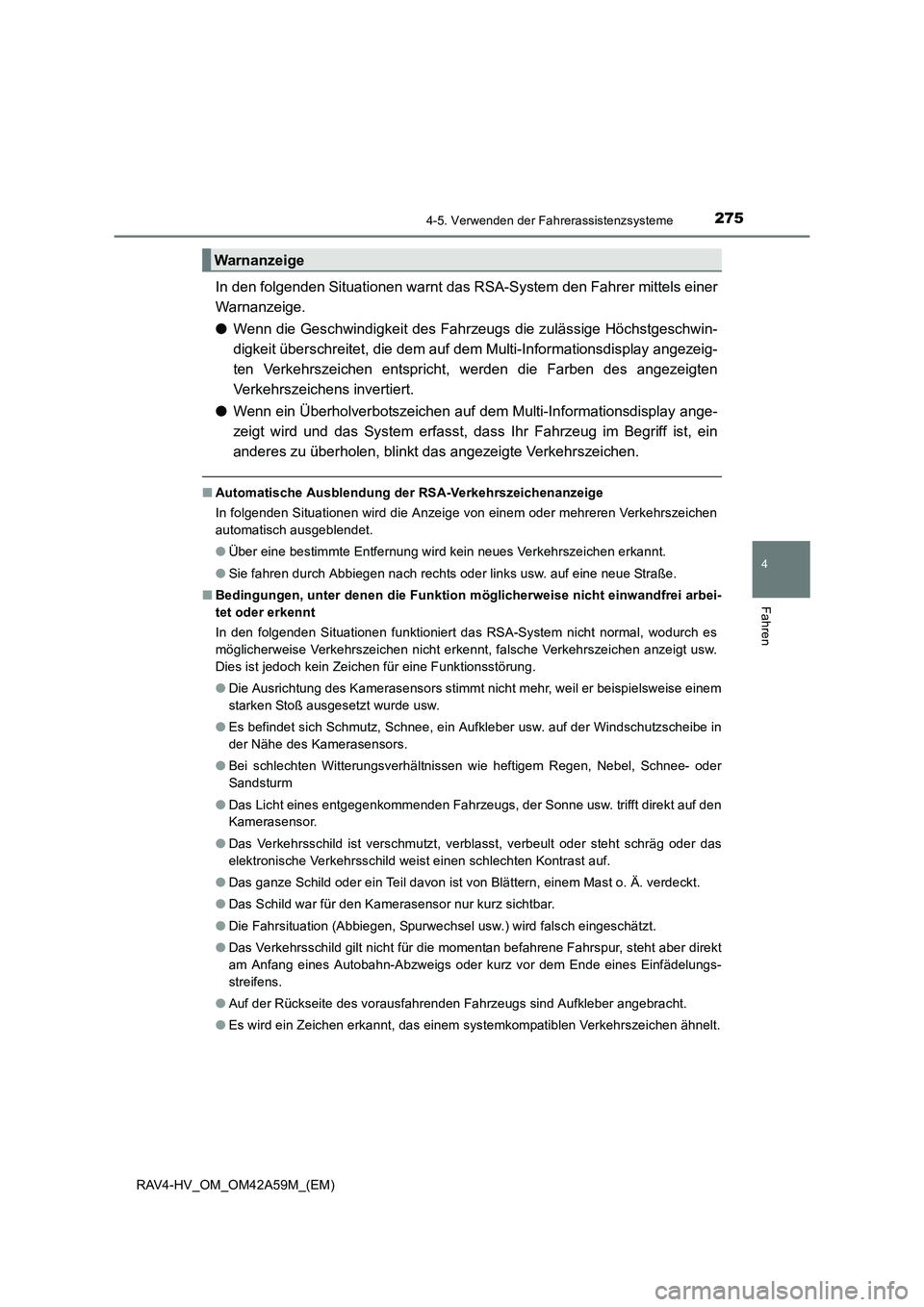

Page 275 of 572

2754-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)
In den folgenden Situationen warnt das RSA-System den Fahrer mittels einer
Warnanzeige.
●Wenn die Geschwindigkeit des Fahr zeugs die zulässige Höchstgeschwin-
digkeit überschreitet, die dem auf dem Multi-Informationsdisplay angezeig-
ten Verkehrszeichen entspricht, werden die Farben des angezeigten
Verkehrszeichens invertiert.
● Wenn ein Überholverbotszeichen auf dem Multi-Informationsdisplay ange-
zeigt wird und das System erfasst, dass Ihr Fahrzeug im Begriff ist, ein
anderes zu überholen, blinkt das angezeigte Verkehrszeichen.
■ Automatische Ausblendung der RSA-Verkehrszeichenanzeige
In folgenden Situationen wird die Anzeige von einem oder mehreren Verkehrszeichen
automatisch ausgeblendet.
●Über eine bestimmte Entfernung wird kein neues Verkehrszeichen erkannt.
● Sie fahren durch Abbiegen nach rechts oder links usw. auf eine neue Straße.
■ Bedingungen, unter denen die Funktion möglicherweise nicht einwandfrei arbei-
tet oder erkennt
In den folgenden Situationen funktioniert das RSA-System nicht normal, wodurch es
möglicherweise Verkehrszeichen nicht erkennt, falsche Verkehrszeichen anzeigt usw.
Dies ist jedoch kein Zeichen für eine Funktionsstörung.
●Die Ausrichtung des Kamerasensors stimmt nicht mehr, weil er beispielsweise einem
starken Stoß ausgesetzt wurde usw.
● Es befindet sich Schmutz, Schnee, ein Aufkleber usw. auf der Windschutzscheibe in
der Nähe des Kamerasensors.
● Bei schlechten Witterungsverhältnissen wie heftigem Regen, Nebel, Schnee- oder
Sandsturm
● Das Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft direkt auf den
Kamerasensor.
● Das Verkehrsschild ist verschmutzt, verblasst, verbeult oder steht schräg oder das
elektronische Verkehrsschild weist einen schlechten Kontrast auf.
● Das ganze Schild oder ein Teil davon ist von Blättern, einem Mast o. Ä. verdeckt.
● Das Schild war für den Kamerasensor nur kurz sichtbar.
● Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch eingeschätzt.
● Das Verkehrsschild gilt nicht für die momentan befahrene Fahrspur, steht aber direkt
am Anfang eines Autobahn-Abzweigs oder kurz vor dem Ende eines Einfädelungs-
streifens.
● Auf der Rückseite des vorausfahrenden Fahrzeugs sind Aufkleber angebracht.
● Es wird ein Zeichen erkannt, das einem systemkompatiblen Verkehrszeichen ähnelt.
Warnanzeige

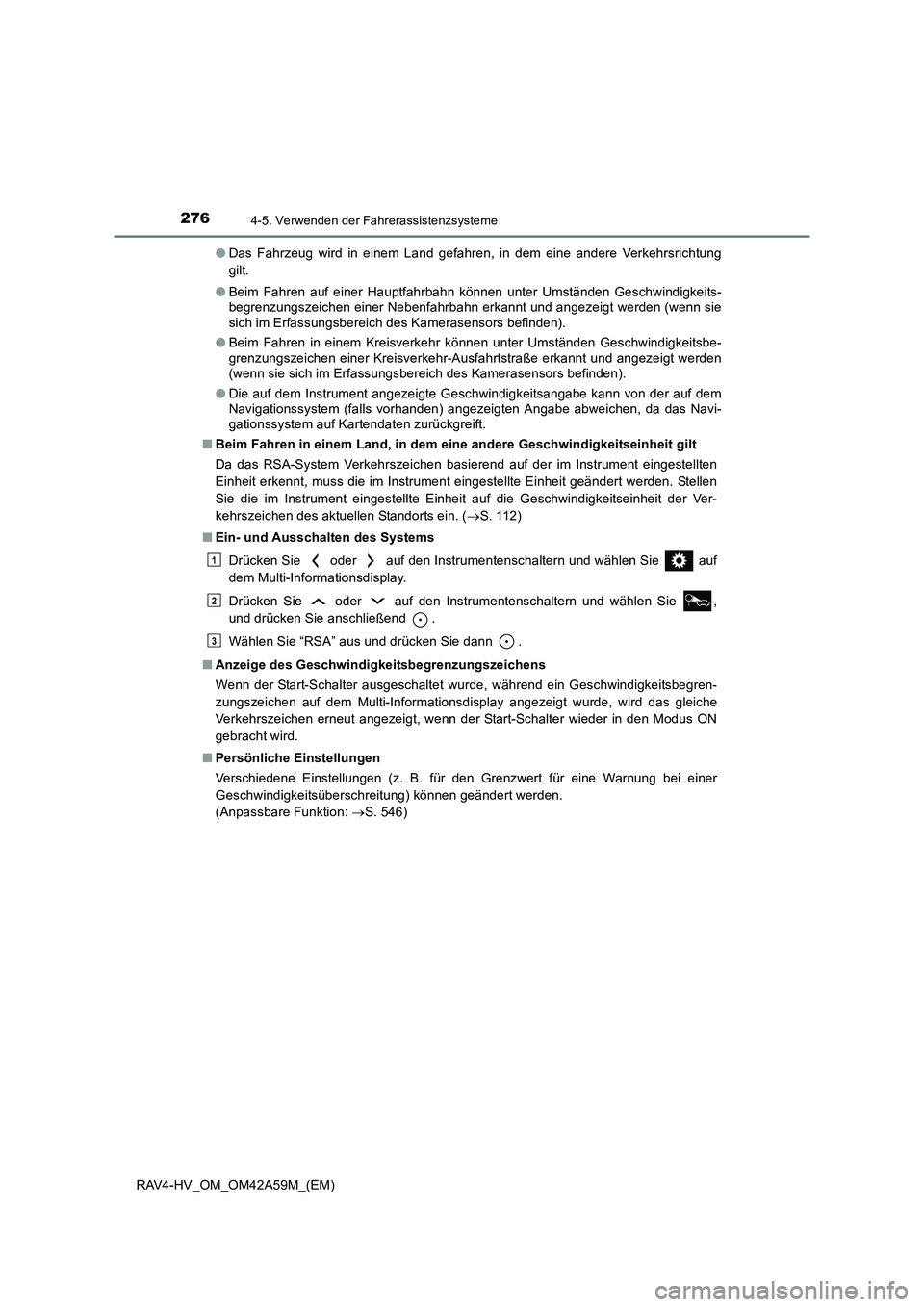

Page 276 of 572

2764-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)●
Das Fahrzeug wird in einem Land gefahren, in dem eine andere Verkehrsrichtung
gilt.
● Beim Fahren auf einer Hauptfahrbahn können unter Umständen Geschwindigkeits-
begrenzungszeichen einer Nebenfahrbahn erkannt und angezeigt werden (wenn sie
sich im Erfassungsbereich des Kamerasensors befinden).
● Beim Fahren in einem Kreisverkehr können unter Umständen Geschwindigkeitsbe-
grenzungszeichen einer Kreisverkehr-Ausfahrtstraße erkannt und angezeigt werden
(wenn sie sich im Erfassungsbereich des Kamerasensors befinden).
● Die auf dem Instrument angezeigte Geschwindigkeitsangabe kann von der auf dem
Navigationssystem (falls vorhanden) angezeigten Angabe abweichen, da das Navi-
gationssystem auf Kartendaten zurückgreift.
■ Beim Fahren in einem Land, in dem eine andere Geschwindigkeitseinheit gilt
Da das RSA-System Verkehrszeichen basierend auf der im Instrument eingestellten
Einheit erkennt, muss die im Instrument eingestellte Einheit geändert werden. Stellen
Sie die im Instrument eingestellte Einheit auf die Geschwindigkeitseinheit der Ver-
kehrszeichen des aktuellen Standorts ein. ( →S. 112)
■ Ein- und Ausschalten des Systems
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie auf
dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie ,
und drücken Sie anschließend .
Wählen Sie “RSA” aus und drücken Sie dann .
■ Anzeige des Geschwindigkeitsbegrenzungszeichens
Wenn der Start-Schalter ausgeschaltet wurde, während ein Geschwindigkeitsbegren-
zungszeichen auf dem Multi-Informationsdisplay angezeigt wurde, wird das gleiche
Verkehrszeichen erneut angezeigt, wenn der Start-Schalter wieder in den Modus ON
gebracht wird.
■ Persönliche Einstellungen
Verschiedene Einstellungen (z. B. für den Grenzwert für eine Warnung bei einer
Geschwindigkeitsüberschreitung) können geändert werden.
(Anpassbare Funktion: →S. 546)
1
2
3

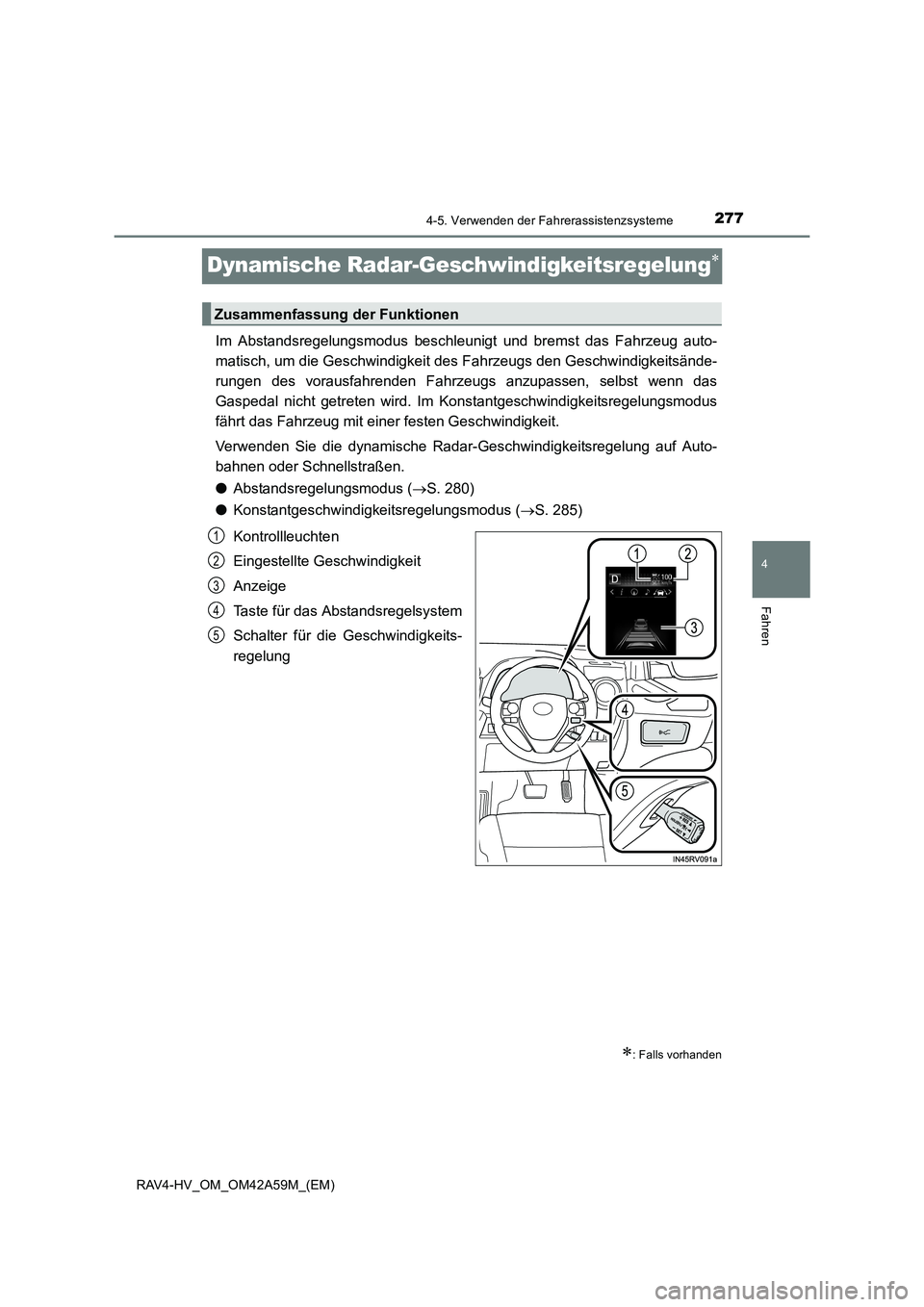

Page 277 of 572

277
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4-HV_OM_OM42A59M_(EM)
Dynamische Radar-Geschwindigkeitsregelung∗
Im Abstandsregelungsmodus beschleunigt und bremst das Fahrzeug auto-
matisch, um die Geschwindigkeit des Fahrzeugs den Geschwindigkeitsände-
rungen des vorausfahrenden Fahrzeugs anzupassen, selbst wenn das
Gaspedal nicht getreten wird. Im Konstantgeschwindigkeitsregelungsmodus
fährt das Fahrzeug mit einer festen Geschwindigkeit.
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung auf Auto-
bahnen oder Schnellstraßen.

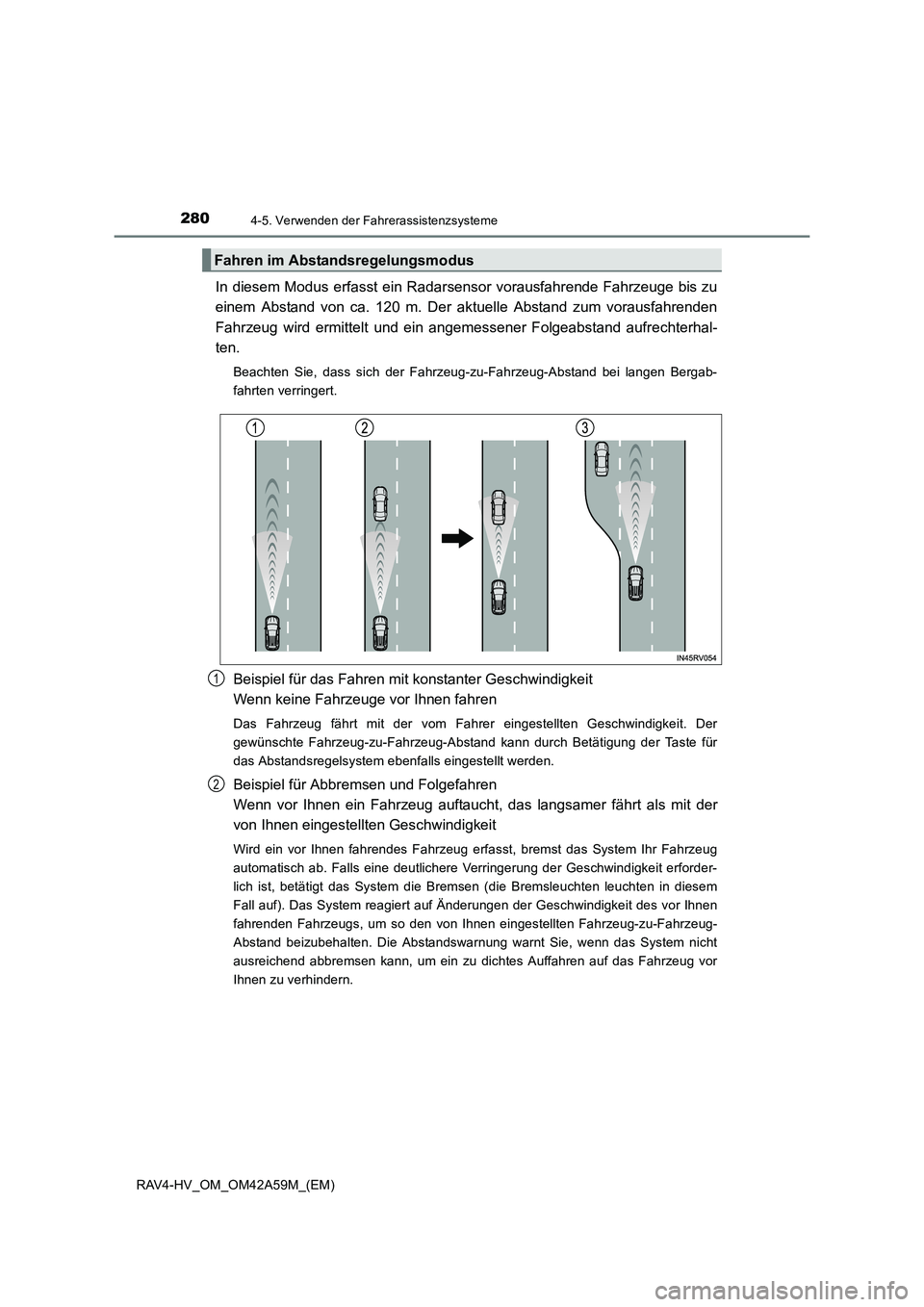

●Abstandsregelungsmodus ( →S. 280)
● Konstantgeschwindigkeitsregelungsmodus ( →S. 285)
Kontrollleuchten
Eingestellte Geschwindigkeit
Anzeige
Taste für das Abstandsregelsystem
Schalter für die Geschwindigkeits-
regelung
∗: Falls vorhanden
Zusammenfassung der Funktionen
1
2
3
4
5

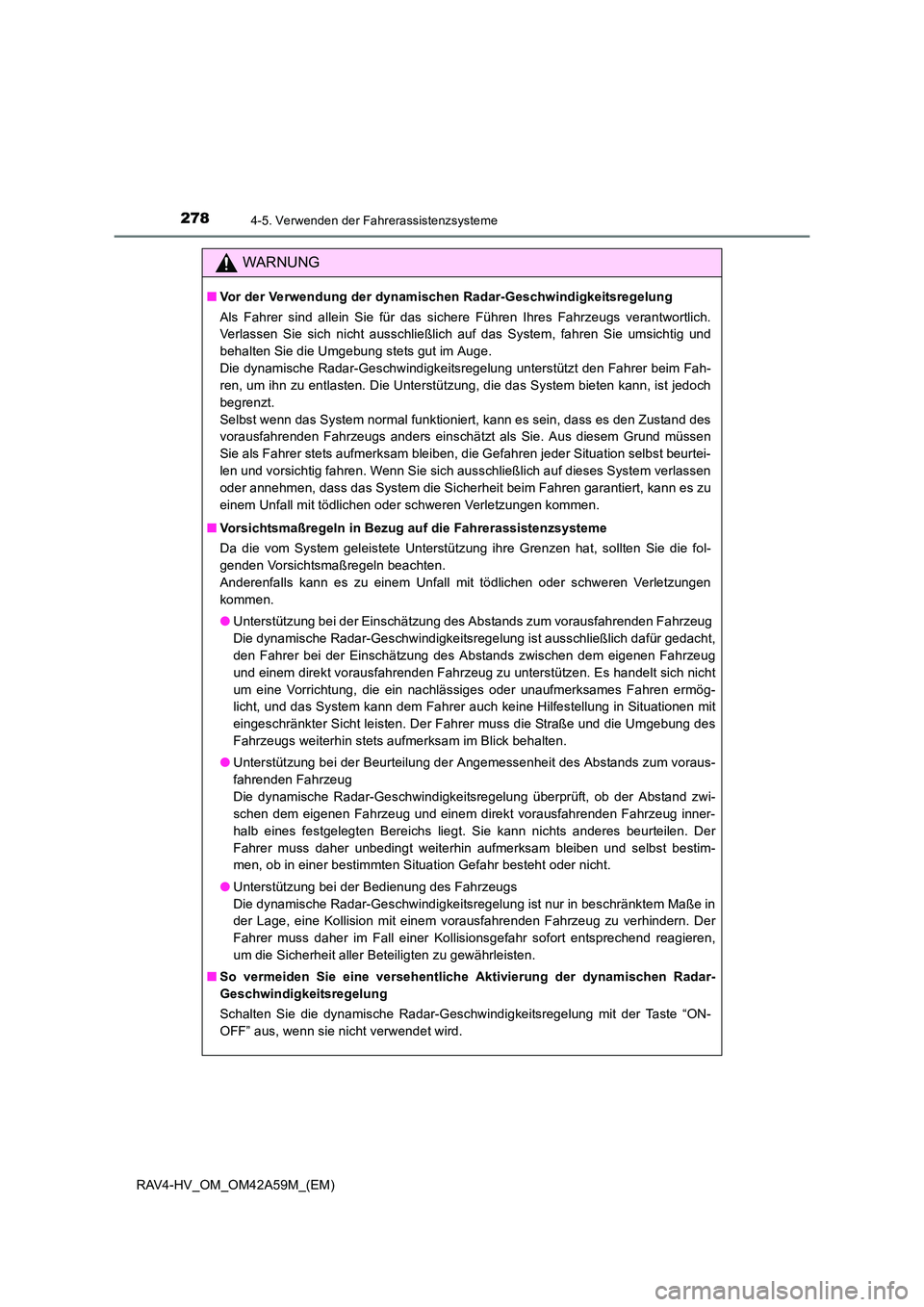

Page 278 of 572

2784-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)
WARNUNG
■Vor der Verwendung der dynamischen Radar-Geschwindigkeitsregelung
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Verlassen Sie sich nicht ausschließlich auf das System, fahren Sie umsichtig und
behalten Sie die Umgebung stets gut im Auge.
Die dynamische Radar-Geschwindigkeitsregelung unterstützt den Fahrer beim Fah-
ren, um ihn zu entlasten. Die Unterstützung, die das System bieten kann, ist jedoch
begrenzt.
Selbst wenn das System normal funktioniert, kann es sein, dass es den Zustand des
vorausfahrenden Fahrzeugs anders einschätzt als Sie. Aus diesem Grund müssen
Sie als Fahrer stets aufmerksam bleiben, die Gefahren jeder Situation selbst beurtei-
len und vorsichtig fahren. Wenn Sie sich ausschließlich auf dieses System verlassen
oder annehmen, dass das System die Sicherheit beim Fahren garantiert, kann es zu
einem Unfall mit tödlichen oder schweren Verletzungen kommen.
■ Vorsichtsmaßregeln in Bezug auf die Fahrerassistenzsysteme
Da die vom System geleistete Unterstützung ihre Grenzen hat, sollten Sie die fol-
genden Vorsichtsmaßregeln beachten.
Anderenfalls kann es zu einem Unfall mit tödlichen oder schweren Verletzungen
kommen.
●Unterstützung bei der Einschätzung des Abstands zum vorausfahrenden Fahrzeug
Die dynamische Radar-Geschwindigkeitsregelung ist ausschließlich dafür gedacht,
den Fahrer bei der Einschätzung des Abstands zwischen dem eigenen Fahrzeug
und einem direkt vorausfahrenden Fahrzeug zu unterstützen. Es handelt sich nicht
um eine Vorrichtung, die ein nachlässiges oder unaufmerksames Fahren ermög-
licht, und das System kann dem Fahrer auch keine Hilfestellung in Situationen mit
eingeschränkter Sicht leisten. Der Fahrer muss die Straße und die Umgebung des
Fahrzeugs weiterhin stets aufmerksam im Blick behalten.
● Unterstützung bei der Beurteilung der Angemessenheit des Abstands zum voraus-
fahrenden Fahrzeug
Die dynamische Radar-Geschwindigkeitsregelung überprüft, ob der Abstand zwi-
schen dem eigenen Fahrzeug und einem direkt vorausfahrenden Fahrzeug inner-
halb eines festgelegten Bereichs liegt. Sie kann nichts anderes beurteilen. Der
Fahrer muss daher unbedingt weiterhin aufmerksam bleiben und selbst bestim-
men, ob in einer bestimmten Situation Gefahr besteht oder nicht.
● Unterstützung bei der Bedienung des Fahrzeugs
Die dynamische Radar-Geschwindigkeitsregelung ist nur in beschränktem Maße in
der Lage, eine Kollision mit einem vorausfahrenden Fahrzeug zu verhindern. Der
Fahrer muss daher im Fall einer Kollisionsgefahr sofort entsprechend reagieren,
um die Sicherheit aller Beteiligten zu gewährleisten.
■ So vermeiden Sie eine versehentliche Aktivierung der dynamischen Radar-
Geschwindigkeitsregelung
Schalten Sie die dynamische Radar-Geschwindigkeitsregelung mit der Taste “ON-
OFF” aus, wenn sie nicht verwendet wird.

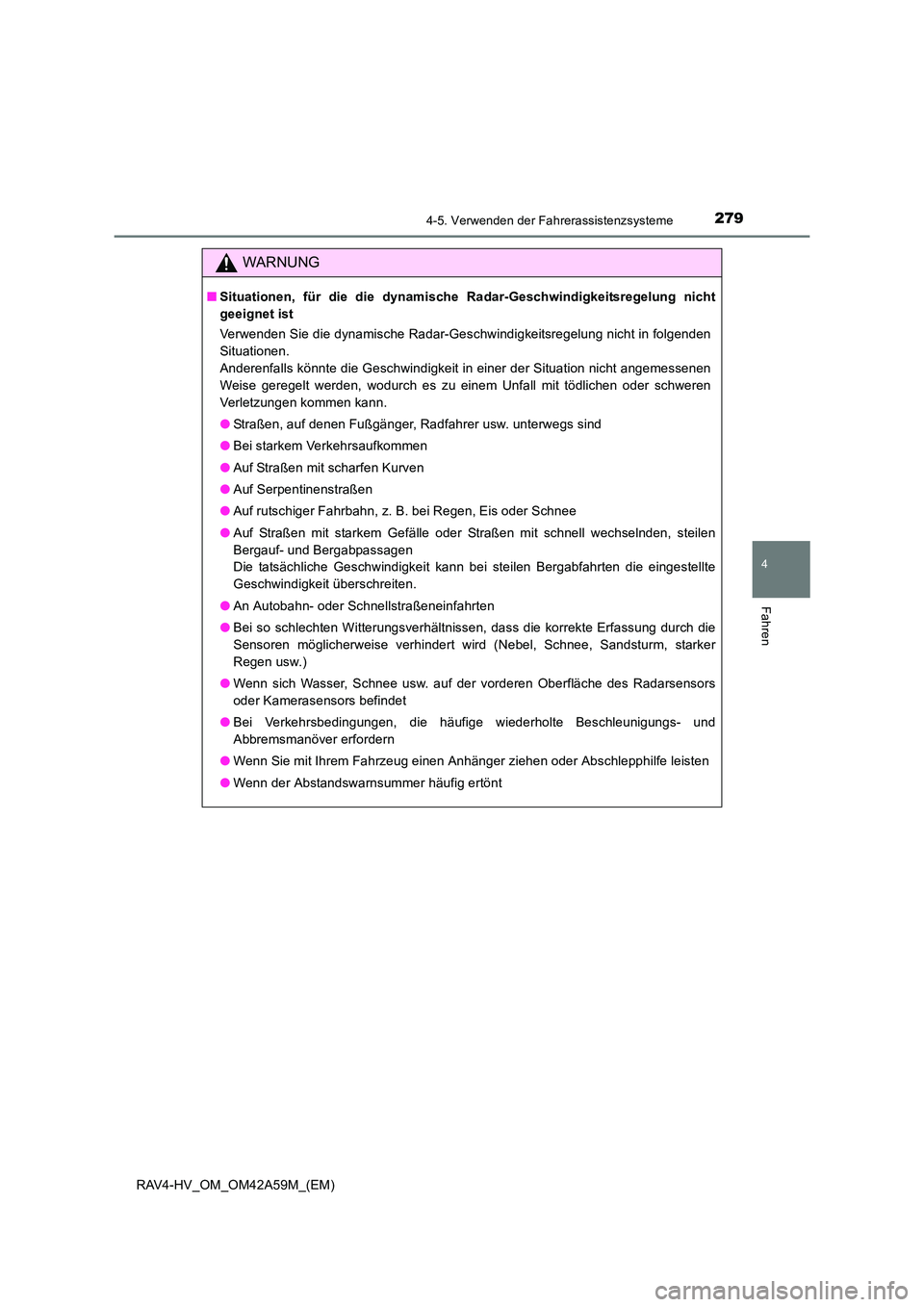

Page 279 of 572

2794-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)
WARNUNG
■Situationen, für die die dynamische Ra dar-Geschwindigkeitsregelung nicht
geeignet ist
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung nicht in folgenden
Situationen.
Anderenfalls könnte die Geschwindigkeit in einer der Situation nicht angemessenen
Weise geregelt werden, wodurch es zu einem Unfall mit tödlichen oder schweren
Verletzungen kommen kann.
● Straßen, auf denen Fußgänger, Radfahrer usw. unterwegs sind
● Bei starkem Verkehrsaufkommen
● Auf Straßen mit scharfen Kurven
● Auf Serpentinenstraßen
● Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
● Auf Straßen mit starkem Gefälle oder Straßen mit schnell wechselnden, steilen
Bergauf- und Bergabpassagen
Die tatsächliche Geschwindigkeit kann bei steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten.
● An Autobahn- oder Schnellstraßeneinfahrten
● Bei so schlechten Witterungsverhältnissen, dass die korrekte Erfassung durch die
Sensoren möglicherweise verhindert wird (Nebel, Schnee, Sandsturm, starker
Regen usw.)
● Wenn sich Wasser, Schnee usw. auf der vorderen Oberfläche des Radarsensors
oder Kamerasensors befindet
● Bei Verkehrsbedingungen, die häufige wiederholte Beschleunigungs- und
Abbremsmanöver erfordern
● Wenn Sie mit Ihrem Fahrzeug einen Anhänger ziehen oder Abschlepphilfe leisten
● Wenn der Abstandswarnsummer häufig ertönt
Page 280 of 572

2804-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)
In diesem Modus erfasst ein Radarsensor vorausfahrende Fahrzeuge bis zu
einem Abstand von ca. 120 m. Der aktuelle Abstand zum vorausfahrenden
Fahrzeug wird ermittelt und ein angemessener Folgeabstand aufrechterhal-
ten.
Beachten Sie, dass sich der Fahrzeug-zu-Fahrzeug-Abstand bei langen Bergab-
fahrten verringert.
Beispiel für das Fahren mit konstanter Geschwindigkeit
Wenn keine Fahrzeuge vor Ihnen fahren
Das Fahrzeug fährt mit der vom Fahrer eingestellten Geschwindigkeit. Der
gewünschte Fahrzeug-zu-Fahrzeug-Abstand kann durch Betätigung der Taste für
das Abstandsregelsystem ebenfalls eingestellt werden.
Beispiel für Abbremsen und Folgefahren
Wenn vor Ihnen ein Fahrzeug auftaucht, das langsamer fährt als mit der
von Ihnen eingestellten Geschwindigkeit
Wird ein vor Ihnen fahrendes Fahrzeug erfasst, bremst das System Ihr Fahrzeug
automatisch ab. Falls eine deutlichere Verringerung der Geschwindigkeit erforder-
lich ist, betätigt das System die Bremsen (die Bremsleuchten leuchten in diesem
Fall auf). Das System reagiert auf Änderungen der Geschwindigkeit des vor Ihnen
fahrenden Fahrzeugs, um so den von Ihnen eingestellten Fahrzeug-zu-Fahrzeug-
Abstand beizubehalten. Die Abstandswarnung warnt Sie, wenn das System nicht
ausreichend abbremsen kann, um ein zu dichtes Auffahren auf das Fahrzeug vor
Ihnen zu verhindern.
Fahren im Abstandsregelungsmodus
1
2
