TOYOTA RAV4 HYBRID 2015 Betriebsanleitungen (in German)

2914-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)
■Voraussetzungen für das Einschalten der Geschwindigkeitsregelung
●Der Schalt-/Wählhebel steht auf “D” bzw. Bereich “4” oder höher von “S” wurde
gewählt.
● Die Geschwindigkeit beträgt mehr als ca. 40 km/h.
■ Beschleunigen, nachdem die Geschwindigkeit eingestellt wurde
●Das Fahrzeug kann normal beschleunigt werden. Nach dem Beschleunigen wird die
eingestellte Geschwindigkeit wieder aufgenommen.
● Die eingestellte Geschwindigkeit kann erhöht werden, ohne die Geschwindigkeitsre-
gelung ausschalten zu müssen. Beschleunigen Sie dazu auf die gewünschte
Geschwindigkeit und drücken Sie den Hebel nach unten, um die neue Geschwindig-
keit einzustellen.
■ Automatisches Ausschalten der Geschwindigkeitsregelung
Die Geschwindigkeitsregelung behält die Geschwindigkeit nicht länger bei, wenn eine
der folgenden Situationen eintritt:
●Die tatsächliche Geschwindigkeit fällt um mehr als ca. 16 km/h unter die eingestellte
Geschwindigkeit.
In diesem Fall wird die gespeicherte Geschwindigkeitseinstellung gelöscht.
● Die tatsächliche Geschwindigkeit beträgt weniger als ca. 40 km/h.
● VSC wird aktiviert.
● TRC wird für eine bestimmte Zeit aktiviert.
● Das VSC- oder TRC-System wird durch Drücken des Schalters VSC OFF ausge-
schaltet.
■ Wenn die Warnmeldung für die Geschwindigkeitsregelung auf dem Multi-Infor-
mationsdisplay angezeigt wird
Drücken Sie die Taste “ON-OFF” einmal, um das System zu deaktivieren, und dann
erneut, um es wieder zu aktivieren.
Wenn die Sollgeschwindigkeit nicht eingestellt werden kann oder sich die Geschwin-
digkeitsregelung direkt nach der Aktivierung wieder ausschaltet, kann eine Funktions-
störung des Geschwindigkeitsregelsystems vorliegen. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

2924-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)

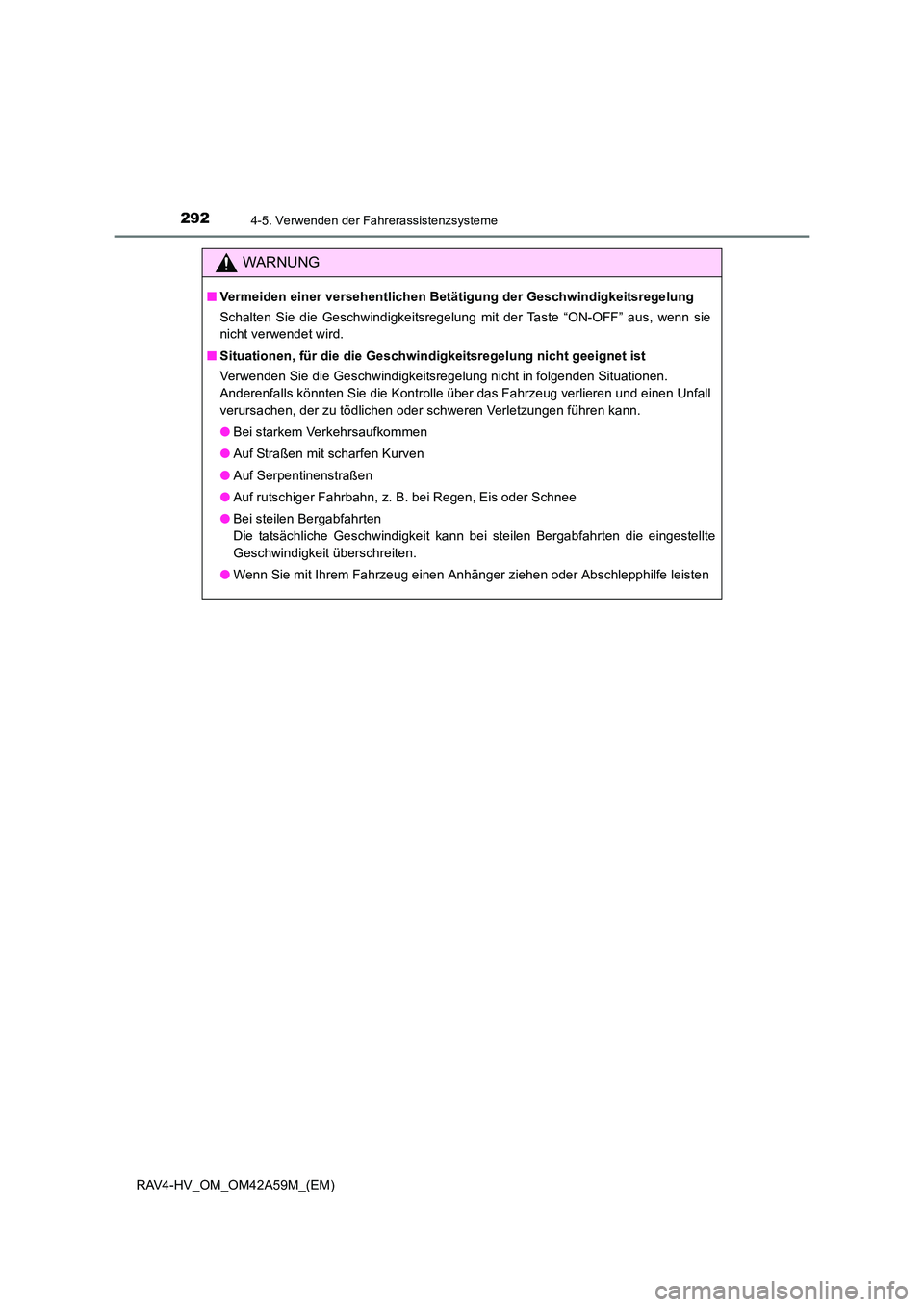

WARNUNG
■Vermeiden einer versehentlichen Betätigung der Geschwindigkeitsregelung
Schalten Sie die Geschwindigkeitsregelung mit der Taste “ON-OFF” aus, wenn sie
nicht verwendet wird.
■ Situationen, für die die Geschwin digkeitsregelung nicht geeignet ist
Verwenden Sie die Geschwindigkeitsregelung nicht in folgenden Situationen.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
● Bei starkem Verkehrsaufkommen
● Auf Straßen mit scharfen Kurven
● Auf Serpentinenstraßen
● Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
● Bei steilen Bergabfahrten
Die tatsächliche Geschwindigkeit kann bei steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten.
● Wenn Sie mit Ihrem Fahrzeug einen Anhänger ziehen oder Abschlepphilfe leisten

293
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4-HV_OM_OM42A59M_(EM)

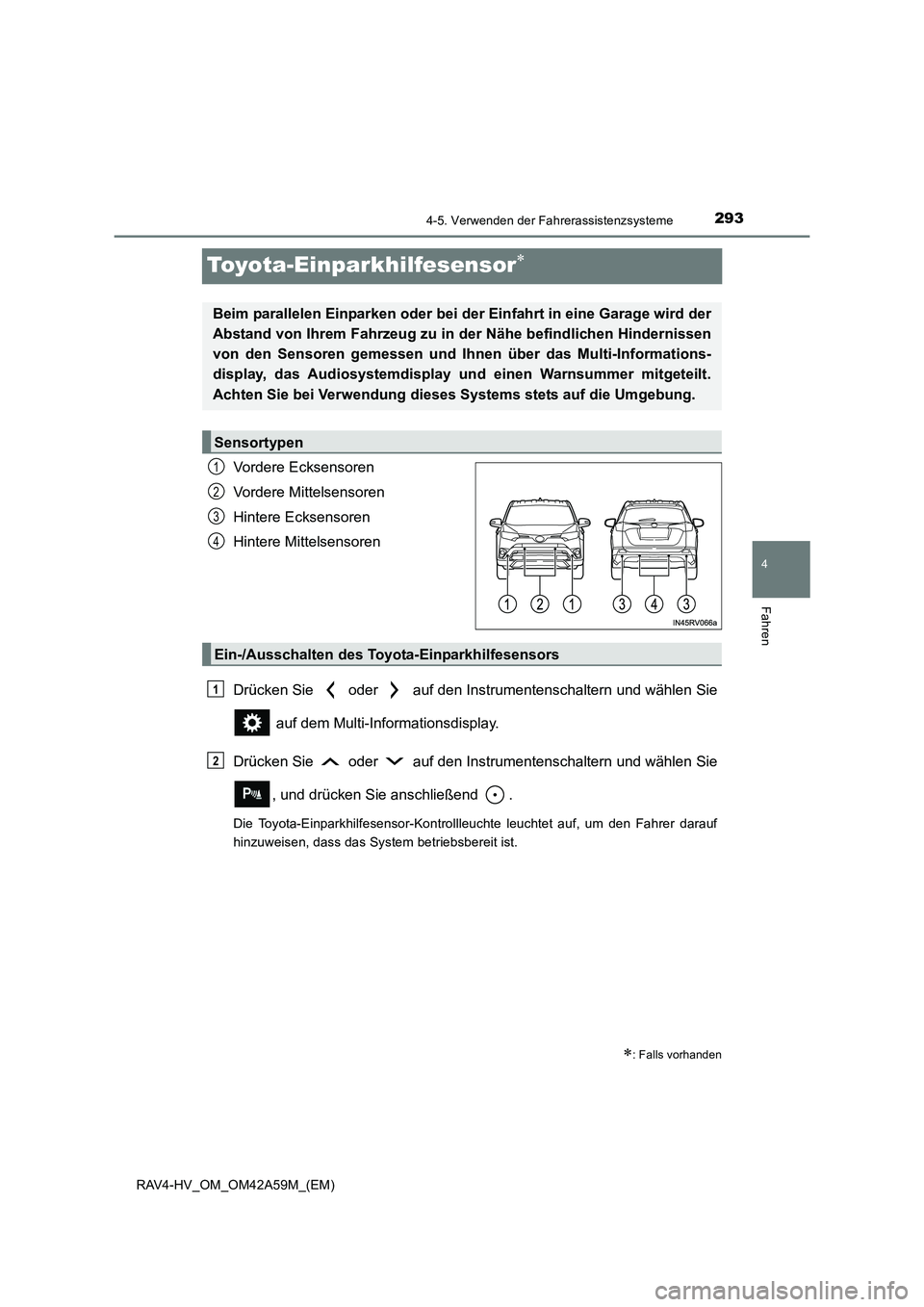

Toyota-Einparkhilfesensor∗
Vordere Ecksensoren
Vordere Mittelsensoren
Hintere Ecksensoren
Hintere Mittelsensoren
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie , und drücken Sie anschließend .
Die Toyota-Einparkhilfesensor-Kontrollleuchte leuchtet auf, um den Fahrer darauf
hinzuweisen, dass das System betriebsbereit ist.
∗: Falls vorhanden
Beim parallelen Einparken oder bei der Einfahrt in eine Garage wird der
Abstand von Ihrem Fahrzeug zu in der Nähe befindlichen Hindernissen
von den Sensoren gemessen und Ihne n über das Multi-Informations-
display, das Audiosystemdisplay und einen Warnsummer mitgeteilt.
Achten Sie bei Verwendung dieses Systems stets auf die Umgebung.
Sensortypen
1
2
3
4
Ein-/Ausschalten des To yota-Einparkhilfesensors
1
2

2944-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)

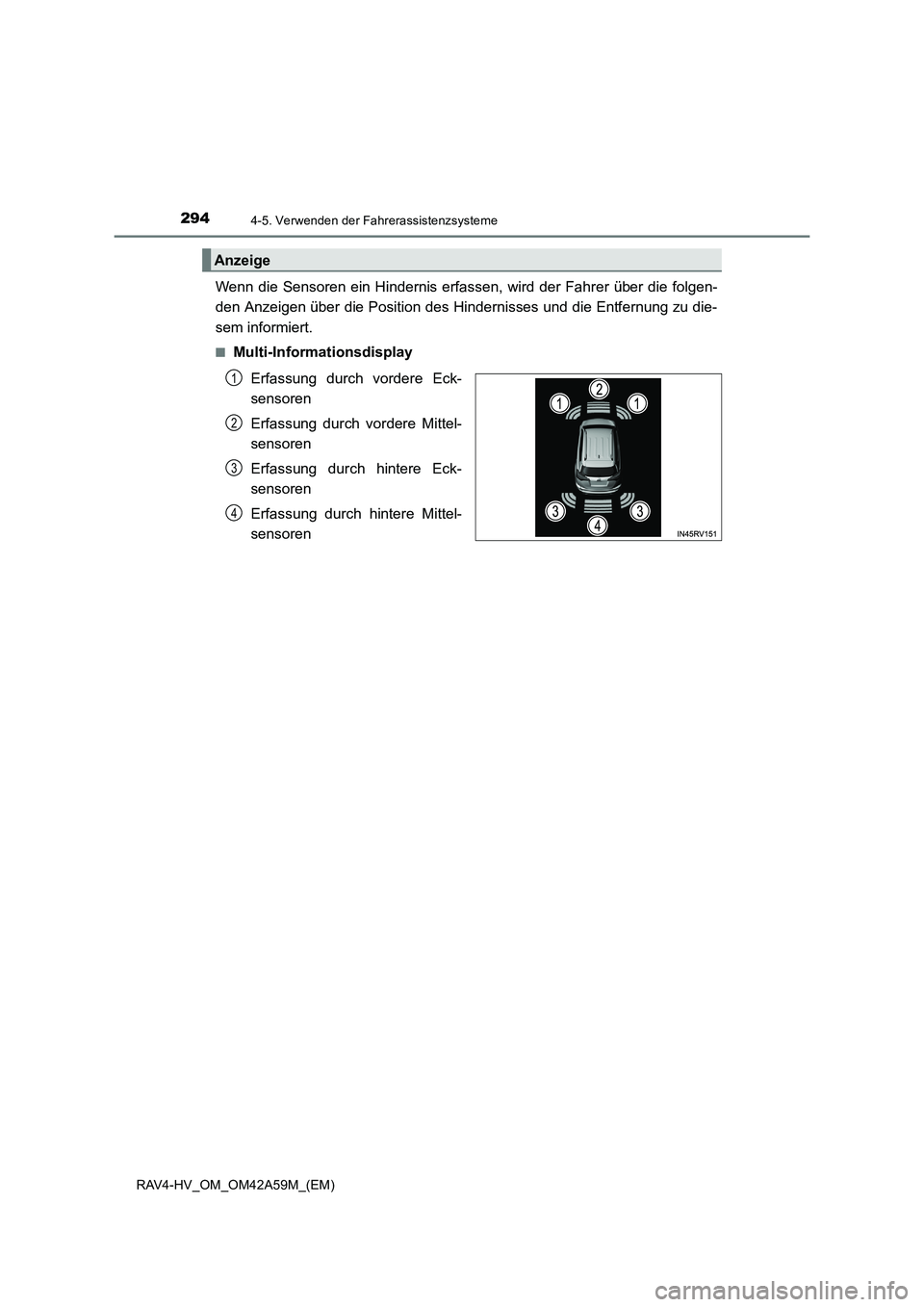

Wenn die Sensoren ein Hindernis erfassen, wird der Fahrer über die folgen-
den Anzeigen über die Position des Hindernisses und die Entfernung zu die-
sem informiert.
■Multi-Informationsdisplay
Erfassung durch vordere Eck-
sensoren
Erfassung durch vordere Mittel-
sensoren
Erfassung durch hintere Eck-
sensoren
Erfassung durch hintere Mittel-
sensoren
Anzeige
1
2
3
4

2954-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)■

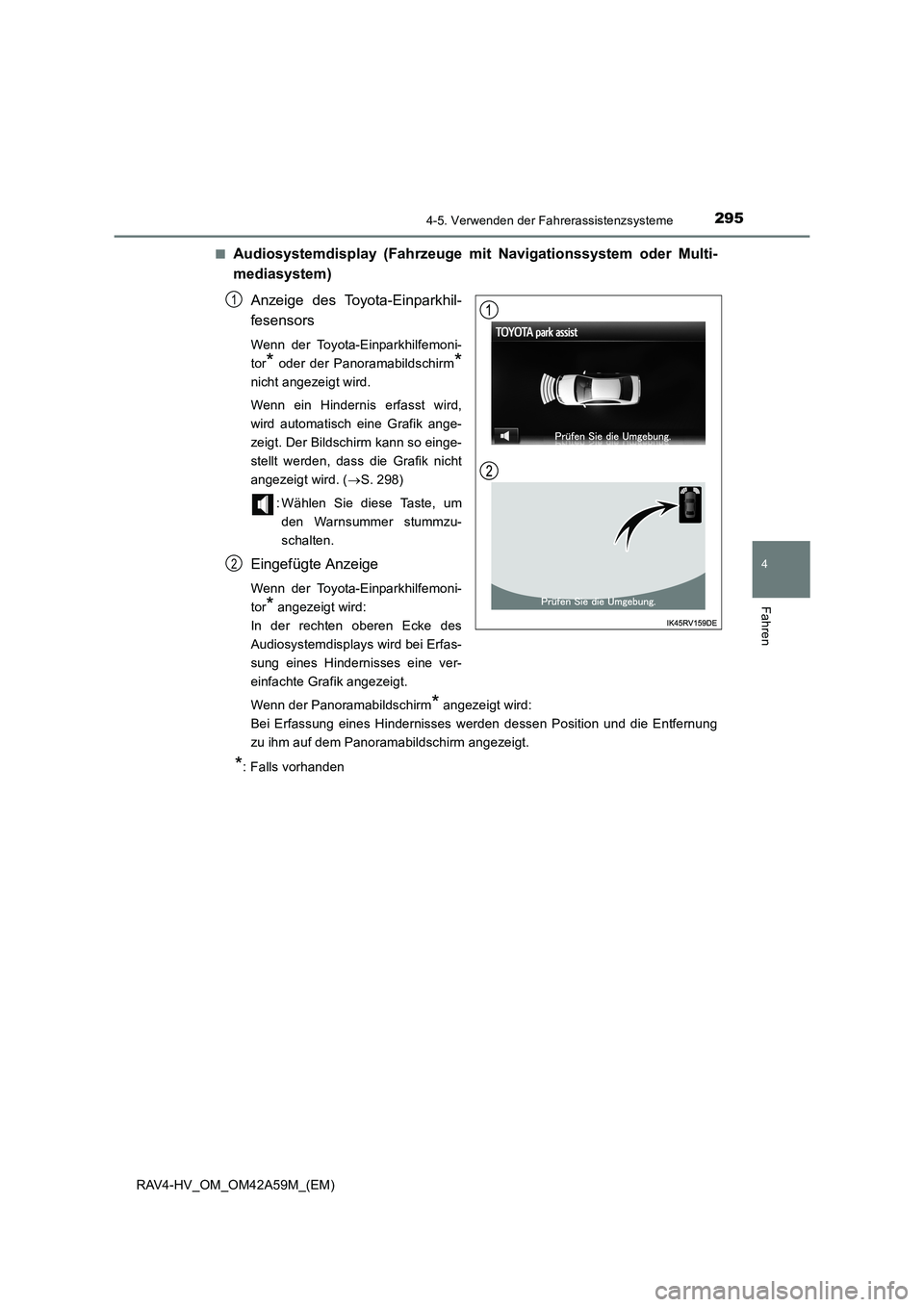

Audiosystemdisplay (Fahrzeuge mit Navigationssystem oder Multi-
mediasystem)
Anzeige des Toyota-Einparkhil-
fesensors
Wenn der Toyota-Einparkhilfemoni-
tor
* oder der Panoramabildschirm*
nicht angezeigt wird.
Wenn ein Hindernis erfasst wird,
wird automatisch eine Grafik ange-
zeigt. Der Bildschirm kann so einge-
stellt werden, dass die Grafik nicht
angezeigt wird. ( →S. 298)
: Wählen Sie diese Taste, um den Warnsummer stummzu-
schalten.
Eingefügte Anzeige
Wenn der Toyota-Einparkhilfemoni-
tor
* angezeigt wird:
In der rechten oberen Ecke des
Audiosystemdisplays wird bei Erfas-
sung eines Hindernisses eine ver-
einfachte Grafik angezeigt.
Wenn der Panoramabildschirm
* angezeigt wird:
Bei Erfassung eines Hindernisses werden dessen Position und die Entfernung
zu ihm auf dem Panoramabildschirm angezeigt.
*: Falls vorhanden
1
2

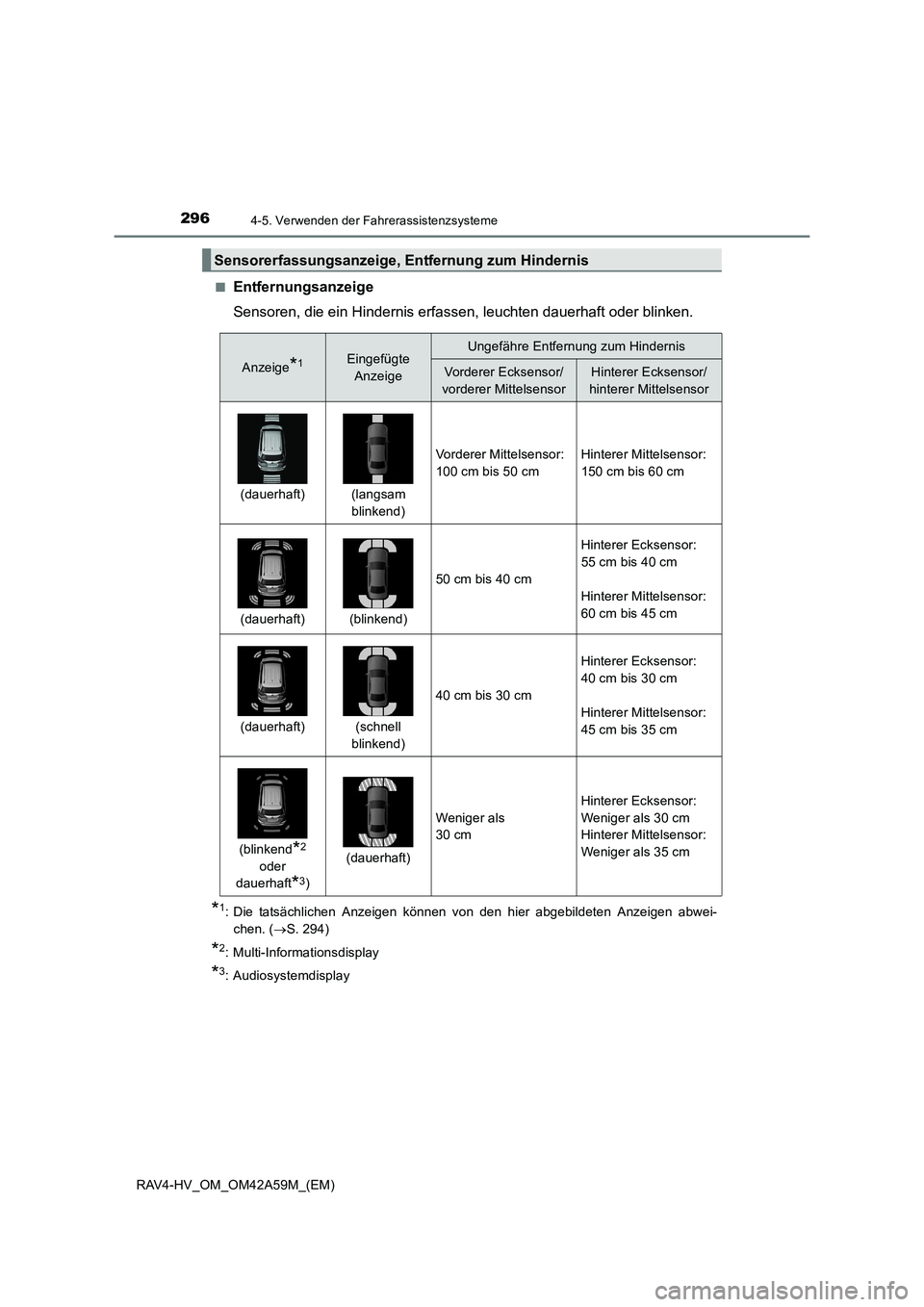

2964-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)■
Entfernungsanzeige
Sensoren, die ein Hindernis erfassen, leuchten dauerhaft oder blinken.
*1: Die tatsächlichen Anzeigen können von den hier abgebildeten Anzeigen abwei-
chen. ( →S. 294)
*2: Multi-Informationsdisplay
*3: Audiosystemdisplay
Sensorerfassungsanzeige, Entfernung zum Hindernis
Anzeige*1Eingefügte
AnzeigeUngefähre Entfernung zum Hindernis
Vorderer Ecksensor/
vorderer MittelsensorHinterer Ecksensor/
hinterer Mittelsensor
(dauerhaft)(langsam blinkend)
Vorderer Mittelsensor:
100 cm bis 50 cmHinterer Mittelsensor:
150 cm bis 60 cm
(dauerhaft)(blinkend)
50 cm bis 40 cm
Hinterer Ecksensor:
55 cm bis 40 cm
Hinterer Mittelsensor:
60 cm bis 45 cm
(dauerhaft)(schnell
blinkend)
40 cm bis 30 cm
Hinterer Ecksensor:
40 cm bis 30 cm
Hinterer Mittelsensor:
45 cm bis 35 cm
(blinkend*2
oder
dauerhaft
*3)
(dauerhaft)
Weniger als
30 cm
Hinterer Ecksensor:
Weniger als 30 cm
Hinterer Mittelsensor:
Weniger als 35 cm

2974-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)■

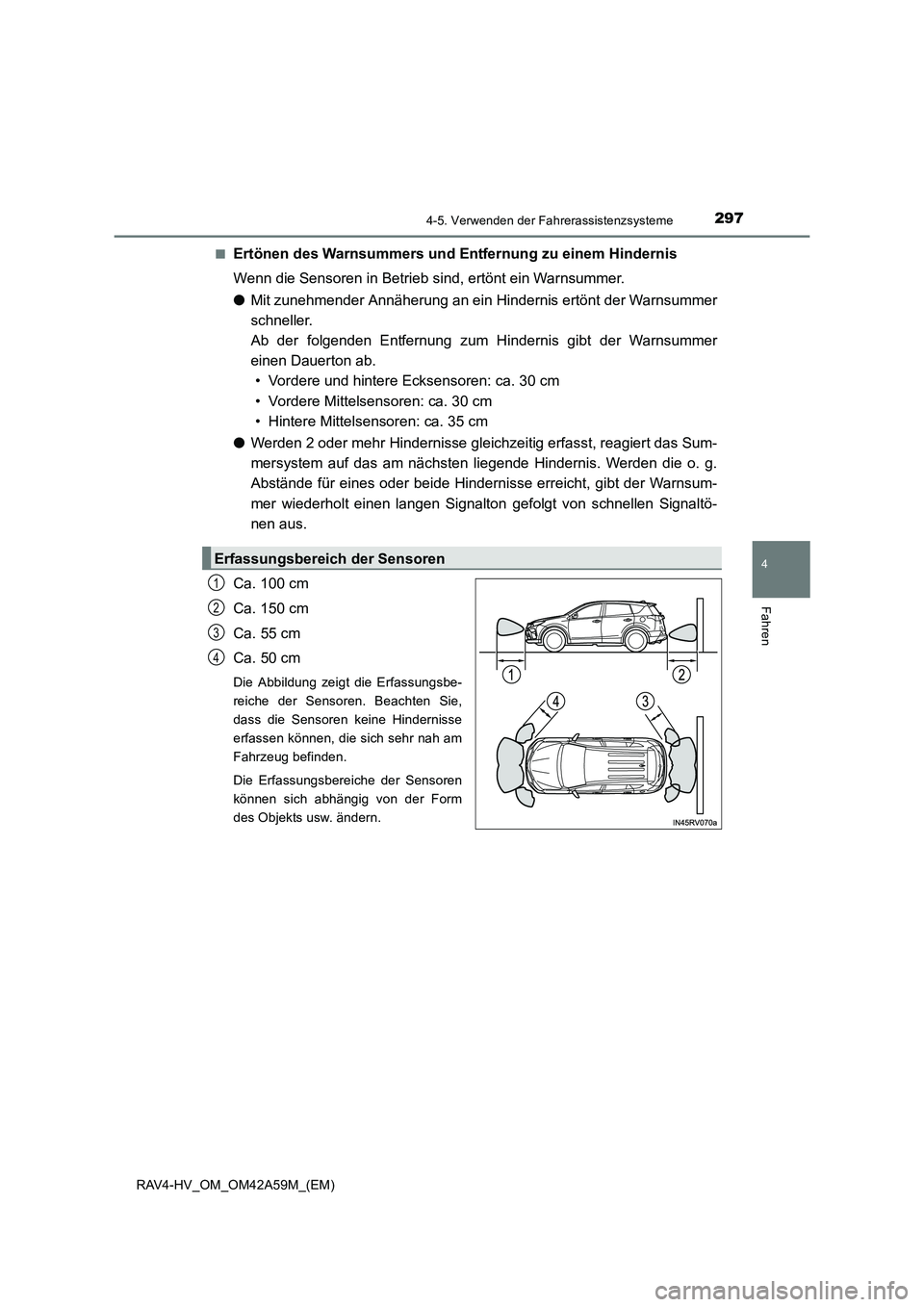

Ertönen des Warnsummers und Entfernung zu einem Hindernis
Wenn die Sensoren in Betrieb sind, ertönt ein Warnsummer.
●
Mit zunehmender Annäherung an ein Hindernis ertönt der Warnsummer
schneller.
Ab der folgenden Entfernung zum Hindernis gibt der Warnsummer
einen Dauerton ab.
• Vordere und hintere Ecksensoren: ca. 30 cm
• Vordere Mittelsensoren: ca. 30 cm
• Hintere Mittelsensoren: ca. 35 cm
● Werden 2 oder mehr Hindernisse gleichzeitig erfasst, reagiert das Sum-
mersystem auf das am nächsten liegende Hindernis. Werden die o. g.
Abstände für eines oder beide Hindernisse erreicht, gibt der Warnsum-
mer wiederholt einen langen Signalton gefolgt von schnellen Signaltö-
nen aus.
Ca. 100 cm
Ca. 150 cm
Ca. 55 cm
Ca. 50 cm
Die Abbildung zeigt die Erfassungsbe-
reiche der Sensoren. Beachten Sie,
dass die Sensoren keine Hindernisse
erfassen können, die sich sehr nah am
Fahrzeug befinden.
Die Erfassungsbereiche der Sensoren
können sich abhängig von der Form
des Objekts usw. ändern.
Erfassungsbereich der Sensoren
1
2
3
4

2984-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)

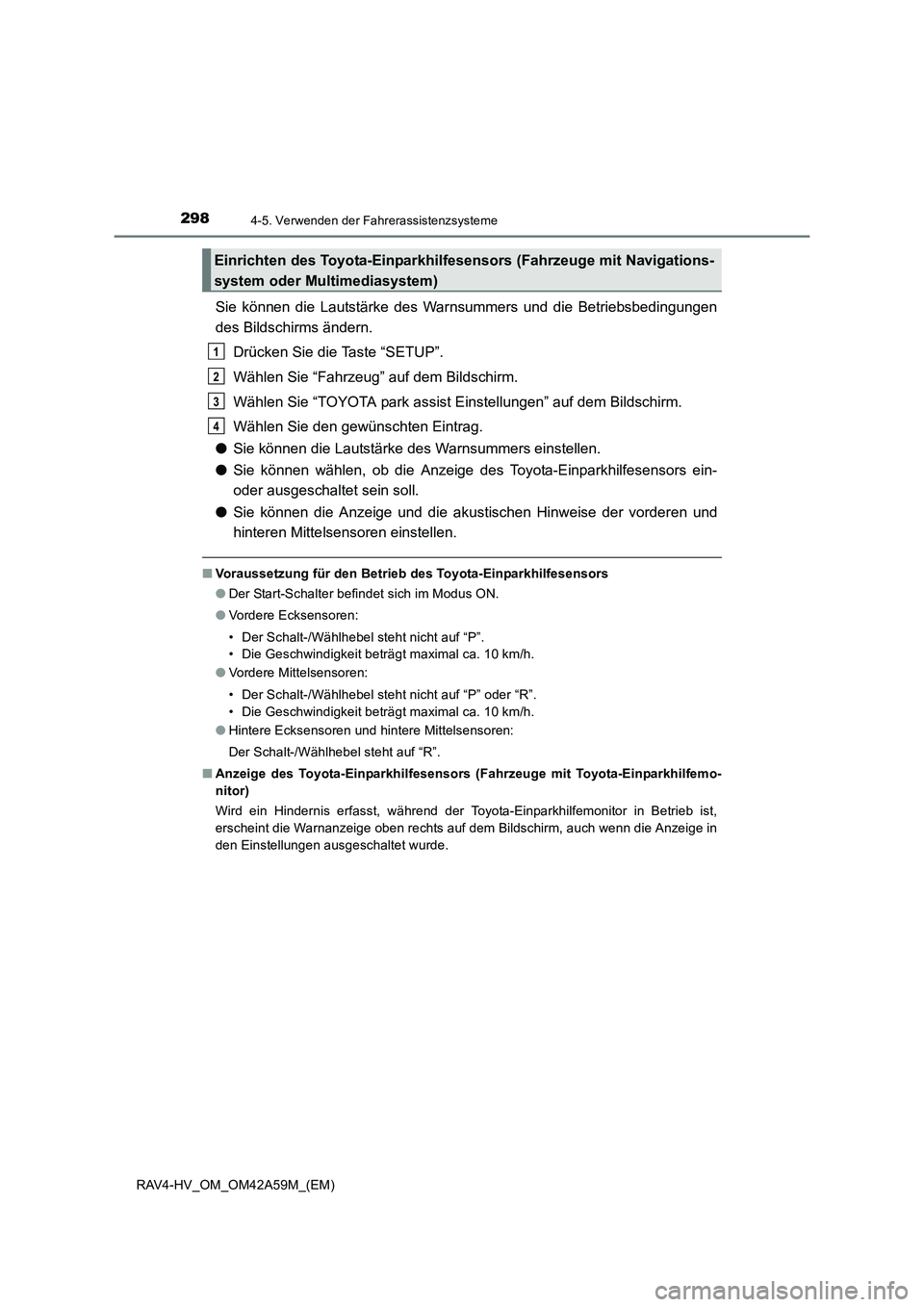

Sie können die Lautstärke des Warnsummers und die Betriebsbedingungen
des Bildschirms ändern.Drücken Sie die Taste “SETUP”.
Wählen Sie “Fahrzeug” auf dem Bildschirm.
Wählen Sie “TOYOTA park assist Einstellungen” auf dem Bildschirm.
Wählen Sie den gewünschten Eintrag.
● Sie können die Lautstärke des Warnsummers einstellen.
● Sie können wählen, ob die Anzeige des Toyota-Einparkhilfesensors ein-
oder ausgeschaltet sein soll.
● Sie können die Anzeige und die akustischen Hinweise der vorderen und
hinteren Mittelsensoren einstellen.
■Voraussetzung für den Betrieb des Toyota-Einparkhilfesensors
●Der Start-Schalter befindet sich im Modus ON.
● Vordere Ecksensoren:
• Der Schalt-/Wählhebel steht nicht auf “P”.
• Die Geschwindigkeit beträgt maximal ca. 10 km/h.
● Vordere Mittelsensoren:
• Der Schalt-/Wählhebel steht nicht auf “P” oder “R”.
• Die Geschwindigkeit beträgt maximal ca. 10 km/h.
● Hintere Ecksensoren und hintere Mittelsensoren:
Der Schalt-/Wählhebel steht auf “R”.
■ Anzeige des Toyota-Einparkhilfesensors (Fahrzeuge mit Toyota-Einparkhilfemo-
nitor)
Wird ein Hindernis erfasst, während der Toyota-Einparkhilfemonitor in Betrieb ist,
erscheint die Warnanzeige oben rechts auf dem Bildschirm, auch wenn die Anzeige in
den Einstellungen ausgeschaltet wurde.
Einrichten des Toyota-Einparkhilfesen sors (Fahrzeuge mit Navigations-
system oder Multimediasystem)
1
2
3
4

2994-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42A59M_(EM)■

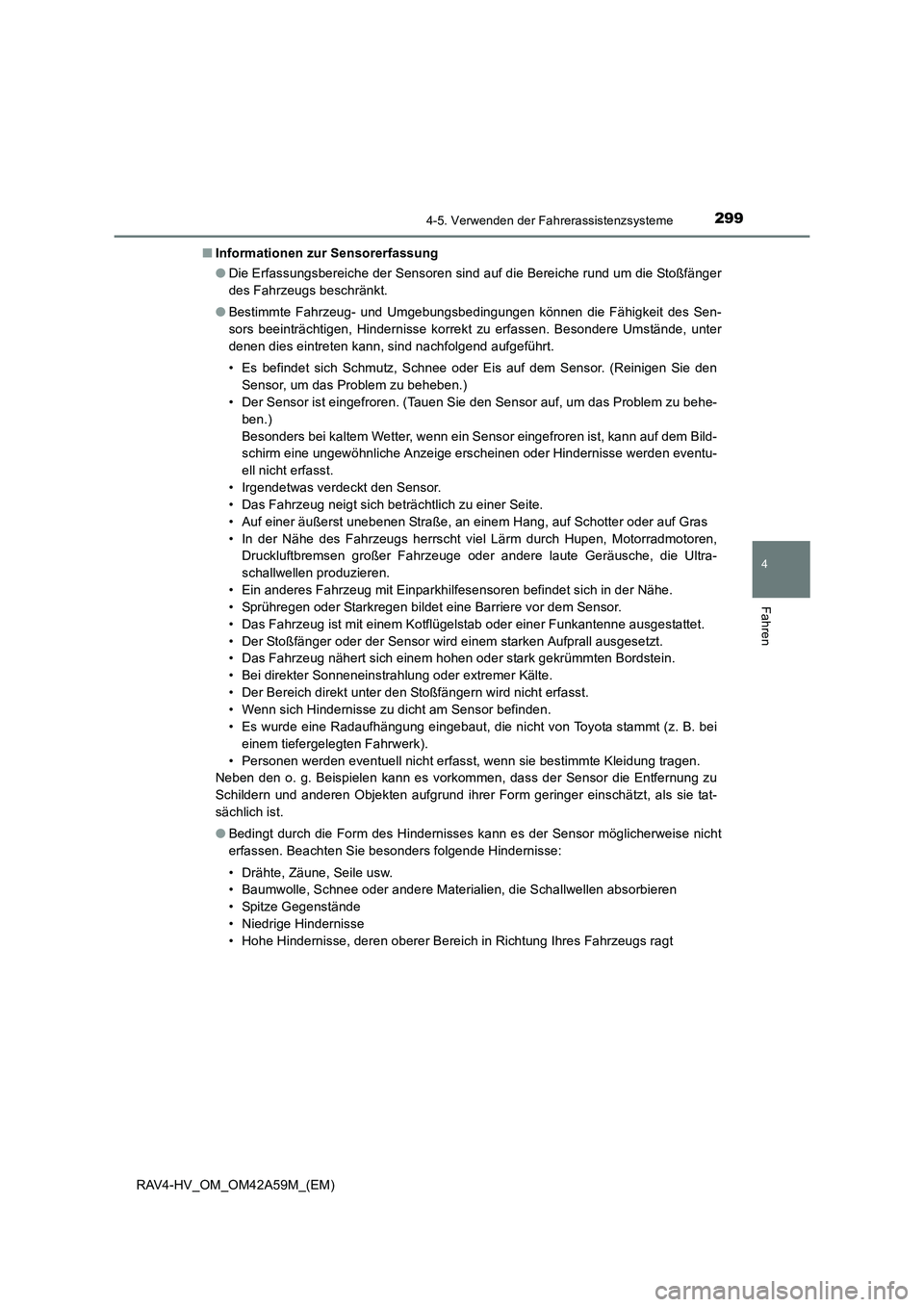

Informationen zur Sensorerfassung
●Die Erfassungsbereiche der Sensoren sind auf die Bereiche rund um die Stoßfänger
des Fahrzeugs beschränkt.
● Bestimmte Fahrzeug- und Umgebungsbedingungen können die Fähigkeit des Sen-
sors beeinträchtigen, Hindernisse korrekt zu erfassen. Besondere Umstände, unter
denen dies eintreten kann, sind nachfolgend aufgeführt.
• Es befindet sich Schmutz, Schnee oder Eis auf dem Sensor. (Reinigen Sie den
Sensor, um das Problem zu beheben.)
• Der Sensor ist eingefroren. (Tauen Sie den Sensor auf, um das Problem zu behe-
ben.)
Besonders bei kaltem Wetter, wenn ein Sensor eingefroren ist, kann auf dem Bild-
schirm eine ungewöhnliche Anzeige erscheinen oder Hindernisse werden eventu-
ell nicht erfasst.
• Irgendetwas verdeckt den Sensor.
• Das Fahrzeug neigt sich beträchtlich zu einer Seite.
• Auf einer äußerst unebenen Straße, an einem Hang, auf Schotter oder auf Gras
• In der Nähe des Fahrzeugs herrscht viel Lärm durch Hupen, Motorradmotoren, Druckluftbremsen großer Fahrzeuge oder andere laute Geräusche, die Ultra-
schallwellen produzieren.
• Ein anderes Fahrzeug mit Einparkhilfesensoren befindet sich in der Nähe.
• Sprühregen oder Starkregen bildet eine Barriere vor dem Sensor.
• Das Fahrzeug ist mit einem Kotflügelstab oder einer Funkantenne ausgestattet.
• Der Stoßfänger oder der Sensor wird einem starken Aufprall ausgesetzt.
• Das Fahrzeug nähert sich einem hohen oder stark gekrümmten Bordstein.
• Bei direkter Sonneneinstrahlung oder extremer Kälte.
• Der Bereich direkt unter den Stoßfängern wird nicht erfasst.
• Wenn sich Hindernisse zu dicht am Sensor befinden.
• Es wurde eine Radaufhängung eingebaut, die nicht von Toyota stammt (z. B. bei einem tiefergelegten Fahrwerk).
• Personen werden eventuell nicht erfasst, wenn sie bestimmte Kleidung tragen.
Neben den o. g. Beispielen kann es vorkommen, dass der Sensor die Entfernung zu
Schildern und anderen Objekten aufgrund ihrer Form geringer einschätzt, als sie tat-
sächlich ist.
● Bedingt durch die Form des Hindernisses kann es der Sensor möglicherweise nicht
erfassen. Beachten Sie besonders folgende Hindernisse:
• Drähte, Zäune, Seile usw.
• Baumwolle, Schnee oder andere Materialien, die Schallwellen absorbieren
• Spitze Gegenstände
• Niedrige Hindernisse
• Hohe Hindernisse, deren oberer Bereich in Richtung Ihres Fahrzeugs ragt

3004-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42A59M_(EM)●

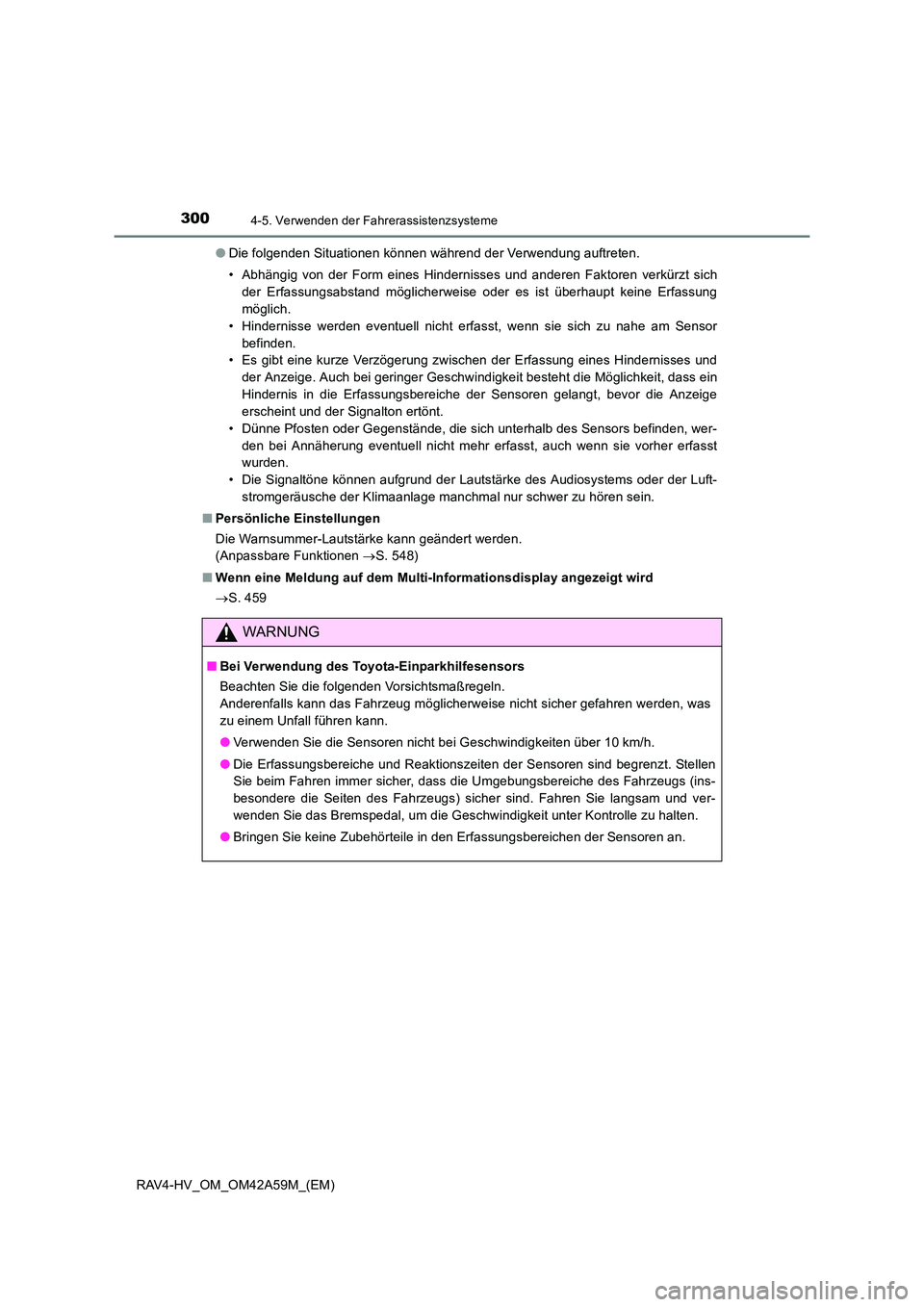

Die folgenden Situationen können während der Verwendung auftreten.
• Abhängig von der Form eines Hindernisses und anderen Faktoren verkürzt sich
der Erfassungsabstand möglicherweise oder es ist überhaupt keine Erfassung
möglich.
• Hindernisse werden eventuell nicht erfasst, wenn sie sich zu nahe am Sensor befinden.
• Es gibt eine kurze Verzögerung zwischen der Erfassung eines Hindernisses und
der Anzeige. Auch bei geringer Geschwindigkeit besteht die Möglichkeit, dass ein
Hindernis in die Erfassungsbereiche der Sensoren gelangt, bevor die Anzeige
erscheint und der Signalton ertönt.
• Dünne Pfosten oder Gegenstände, die sich unterhalb des Sensors befinden, wer- den bei Annäherung eventuell nicht mehr erfasst, auch wenn sie vorher erfasst
wurden.
• Die Signaltöne können aufgrund der Lautstärke des Audiosystems oder der Luft- stromgeräusche der Klimaanlage manchmal nur schwer zu hören sein.
■ Persönliche Einstellungen
Die Warnsummer-Lautstärke kann geändert werden.
(Anpassbare Funktionen →S. 548)
■ Wenn eine Meldung auf dem Multi-Informationsdisplay angezeigt wird
→S. 459
WARNUNG
■ Bei Verwendung des Toyota-Einparkhilfesensors
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann das Fahrzeug möglicherweise nicht sicher gefahren werden, was
zu einem Unfall führen kann.
●Verwenden Sie die Sensoren nicht bei Geschwindigkeiten über 10 km/h.
● Die Erfassungsbereiche und Reaktionszeiten der Sensoren sind begrenzt. Stellen
Sie beim Fahren immer sicher, dass die Umgebungsbereiche des Fahrzeugs (ins-
besondere die Seiten des Fahrzeugs) sicher sind. Fahren Sie langsam und ver-
wenden Sie das Bremspedal, um die Geschwindigkeit unter Kontrolle zu halten.
● Bringen Sie keine Zubehörteile in den Erfassungsbereichen der Sensoren an.
