3816-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)
6
Wartung und Pflege des Fahrzeugs

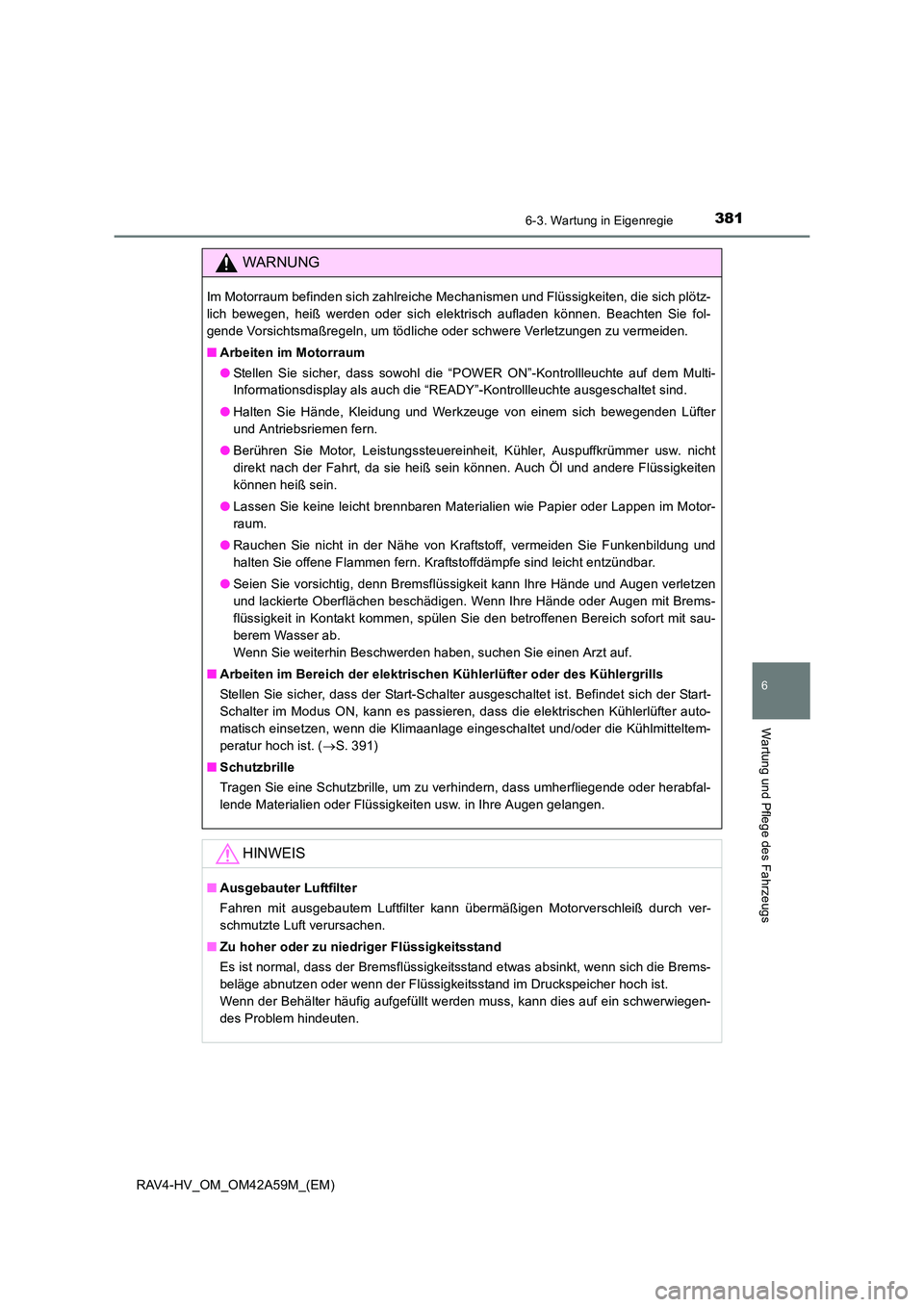

WARNUNG
Im Motorraum befinden sich zahlreiche Mechanismen und Flüssigkeiten, die sich plötz-
lich bewegen, heiß werden oder sich elektrisch aufladen können. Beachten Sie fol-
gende Vorsichtsmaßregeln, um tödliche oder schwere Verletzungen zu vermeiden.
■Arbeiten im Motorraum
●Stellen Sie sicher, dass sowohl die “POWER ON”-Kontrollleuchte auf dem Multi-
Informationsdisplay als auch die “READY”-Kontrollleuchte ausgeschaltet sind.
● Halten Sie Hände, Kleidung und Werkzeuge von einem sich bewegenden Lüfter
und Antriebsriemen fern.
● Berühren Sie Motor, Leistungssteuereinheit, Kühler, Auspuffkrümmer usw. nicht
direkt nach der Fahrt, da sie heiß sein können. Auch Öl und andere Flüssigkeiten
können heiß sein.
● Lassen Sie keine leicht brennbaren Materialien wie Papier oder Lappen im Motor-
raum.
● Rauchen Sie nicht in der Nähe von Kraftstoff, vermeiden Sie Funkenbildung und
halten Sie offene Flammen fern. Kraftstoffdämpfe sind leicht entzündbar.
● Seien Sie vorsichtig, denn Bremsflüssigkeit kann Ihre Hände und Augen verletzen
und lackierte Oberflächen beschädigen. Wenn Ihre Hände oder Augen mit Brems-
flüssigkeit in Kontakt kommen, spülen Sie den betroffenen Bereich sofort mit sau-
berem Wasser ab.
Wenn Sie weiterhin Beschwerden haben, suchen Sie einen Arzt auf.
■ Arbeiten im Bereich der elektrischen Kühlerlüfter oder des Kühlergrills
Stellen Sie sicher, dass der Start-Schalter ausgeschaltet ist. Befindet sich der Start-
Schalter im Modus ON, kann es passieren, dass die elektrischen Kühlerlüfter auto-
matisch einsetzen, wenn die Klimaanlage eingeschaltet und/oder die Kühlmitteltem-
peratur hoch ist. ( →S. 391)
■ Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfal-
lende Materialien oder Flüssigkeiten usw. in Ihre Augen gelangen.
HINWEIS
■Ausgebauter Luftfilter
Fahren mit ausgebautem Luftfilter kann übermäßigen Motorverschleiß durch ver-
schmutzte Luft verursachen.
■ Zu hoher oder zu niedriger Flüssigkeitsstand
Es ist normal, dass der Bremsflüssigkeitsstand etwas absinkt, wenn sich die Brems-
beläge abnutzen oder wenn der Flüssigkeitsstand im Druckspeicher hoch ist.
Wenn der Behälter häufig aufgefüllt werden muss, kann dies auf ein schwerwiegen-
des Problem hindeuten.

3826-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)

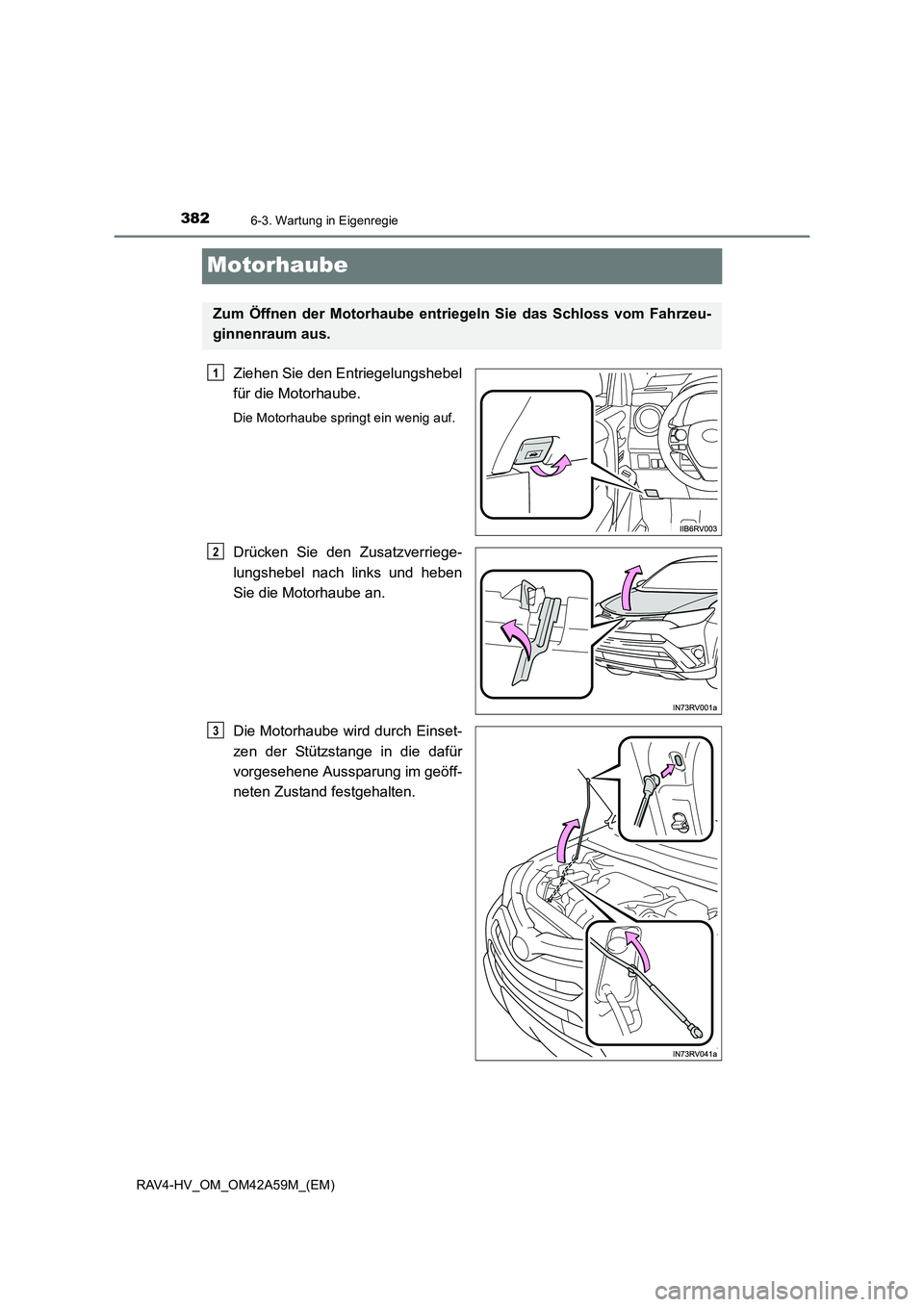

Motorhaube
Ziehen Sie den Entriegelungshebel
für die Motorhaube.
Die Motorhaube springt ein wenig auf.
Drücken Sie den Zusatzverriege-
lungshebel nach links und heben
Sie die Motorhaube an.
Die Motorhaube wird durch Einset-
zen der Stützstange in die dafür
vorgesehene Aussparung im geöff-
neten Zustand festgehalten.
Zum Öffnen der Motorhaube entriegeln Sie das Schloss vom Fahrzeu-
ginnenraum aus.
1
2
3

3836-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)
6
Wartung und Pflege des Fahrzeugs

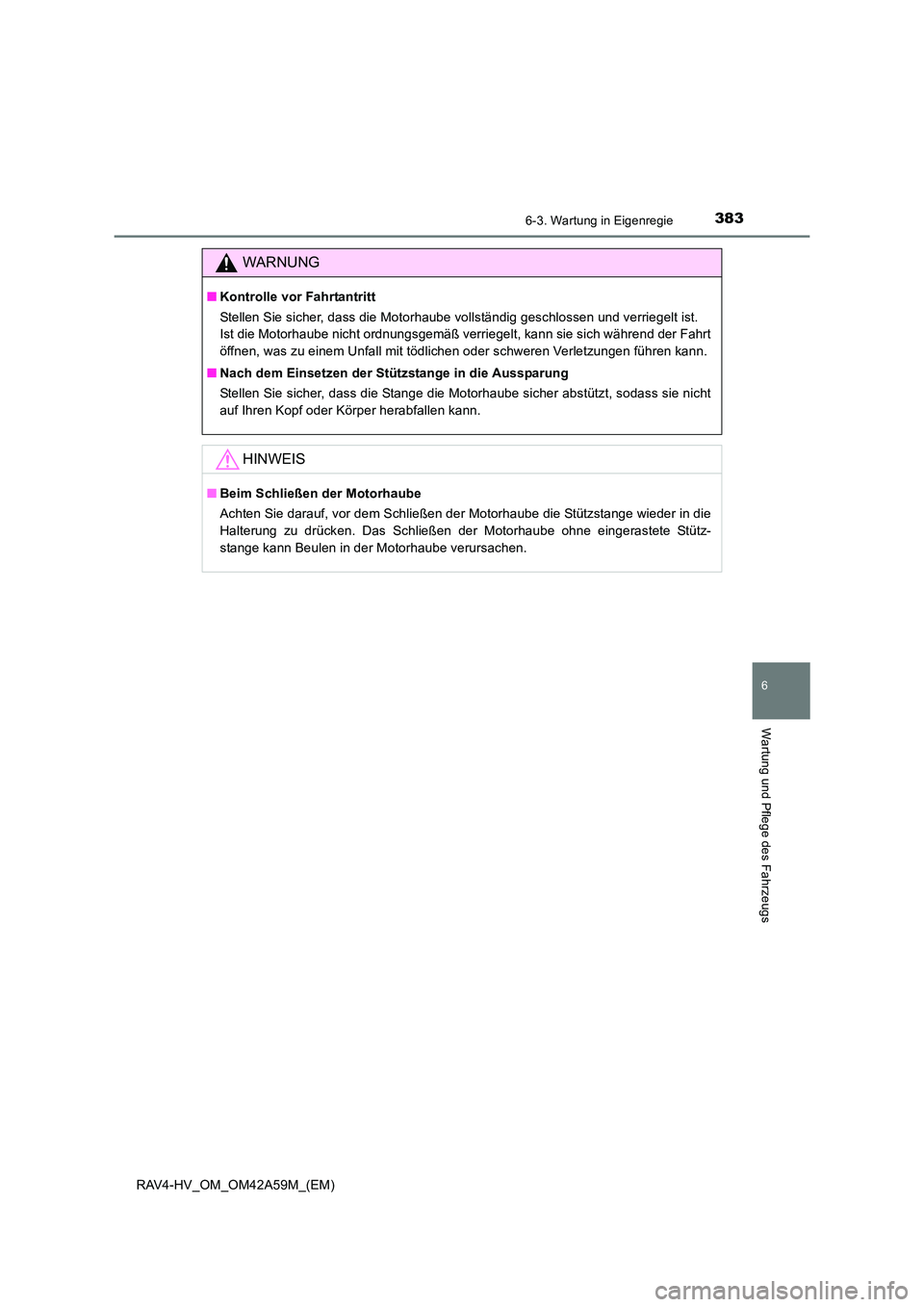

WARNUNG
■Kontrolle vor Fahrtantritt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.
Ist die Motorhaube nicht ordnungsgemäß verriegelt, kann sie sich während der Fahrt
öffnen, was zu einem Unfall mit tödlichen oder schweren Verletzungen führen kann.
■ Nach dem Einsetzen der Stützstange in die Aussparung
Stellen Sie sicher, dass die Stange die Motorhaube sicher abstützt, sodass sie nicht
auf Ihren Kopf oder Körper herabfallen kann.
HINWEIS
■Beim Schließen der Motorhaube
Achten Sie darauf, vor dem Schließen der Motorhaube die Stützstange wieder in die
Halterung zu drücken. Das Schließen der Motorhaube ohne eingerastete Stütz-
stange kann Beulen in der Motorhaube verursachen.

3846-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)

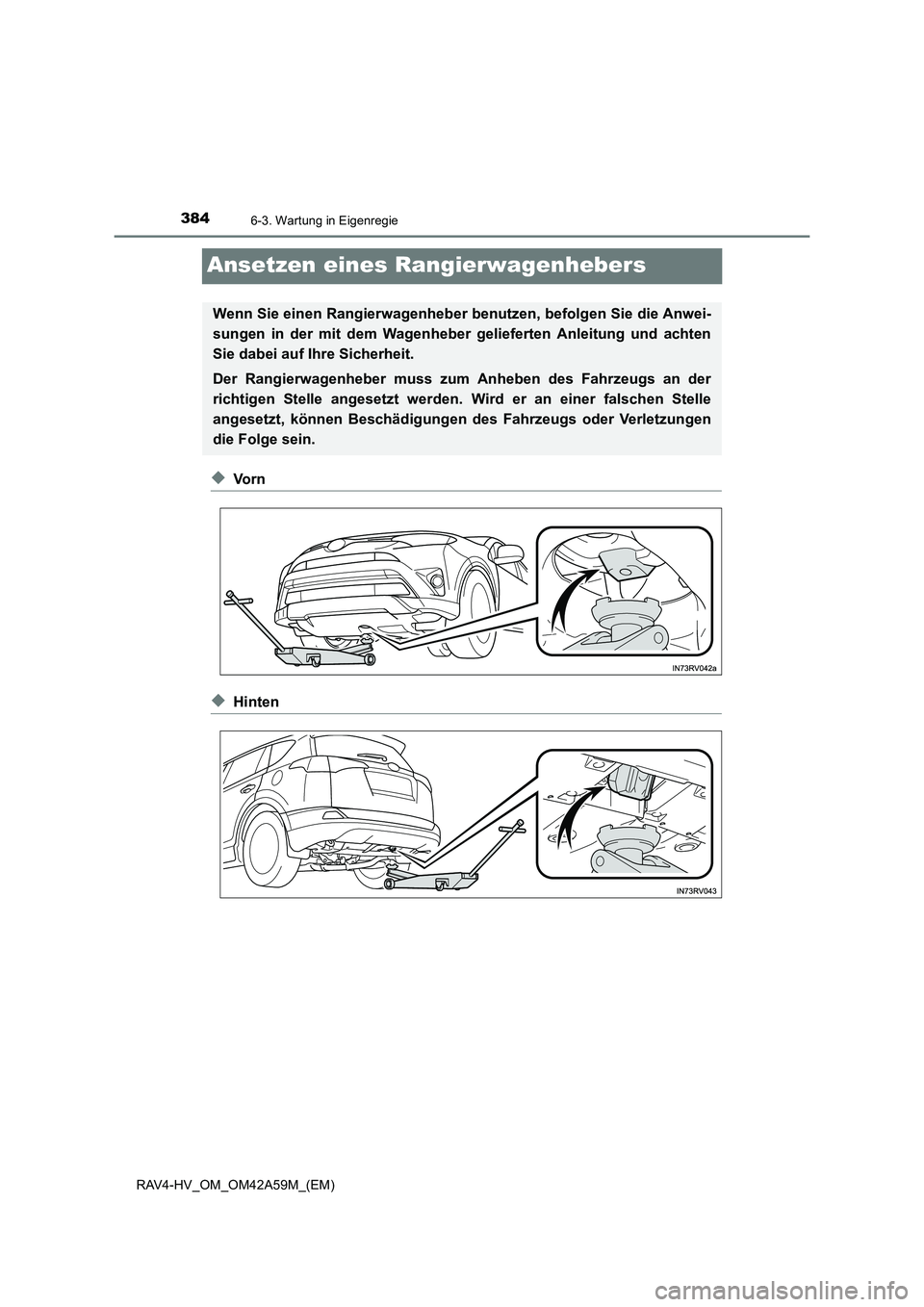

Ansetzen eines Rangierwagenhebers
◆Vo r n
◆Hinten
Wenn Sie einen Rangierwagenheber benutzen, befolgen Sie die Anwei-
sungen in der mit dem Wagenheber gelieferten Anleitung und achten
Sie dabei auf Ihre Sicherheit.
Der Rangierwagenheber muss zum Anheben des Fahrzeugs an der
richtigen Stelle angesetzt werden. Wird er an einer falschen Stelle
angesetzt, können Beschädigungen des Fahrzeugs oder Verletzungen
die Folge sein.

3856-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)
6
Wartung und Pflege des Fahrzeugs

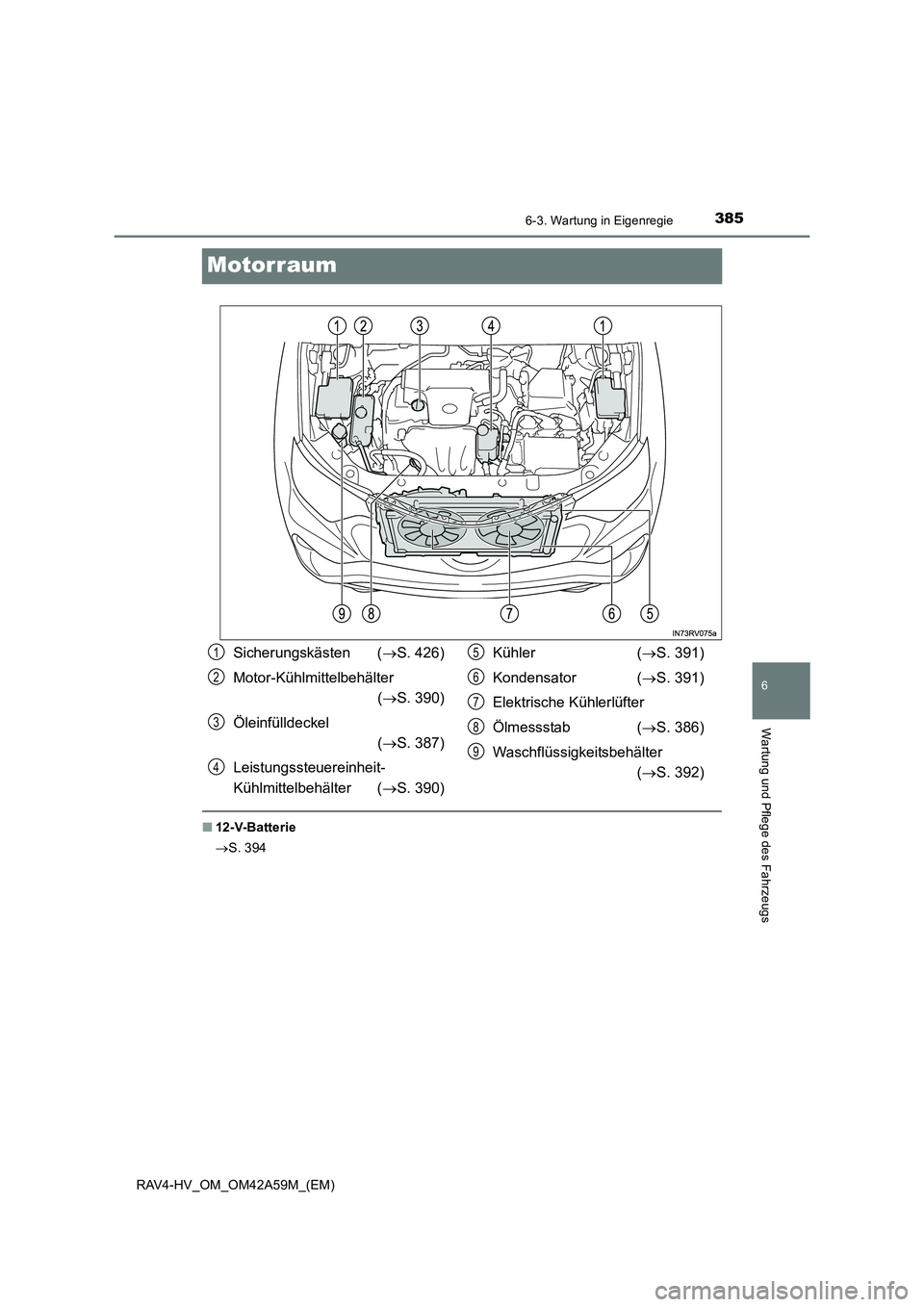

Motorraum
■12-V-Batterie
→S. 394
Sicherungskästen ( →S. 426)
Motor-Kühlmittelbehälter (→ S. 390)
Öleinfülldeckel (→ S. 387)
Leistungssteuereinheit-
Kühlmittelbehälter ( →S. 390) Kühler (
→S. 391)
Kondensator ( →S. 391)
Elektrische Kühlerlüfter
Ölmessstab ( →S. 386)
Waschflüssigkeitsbehälter (→ S. 392)1
2
3
4
5
6
7
8
9

3866-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)

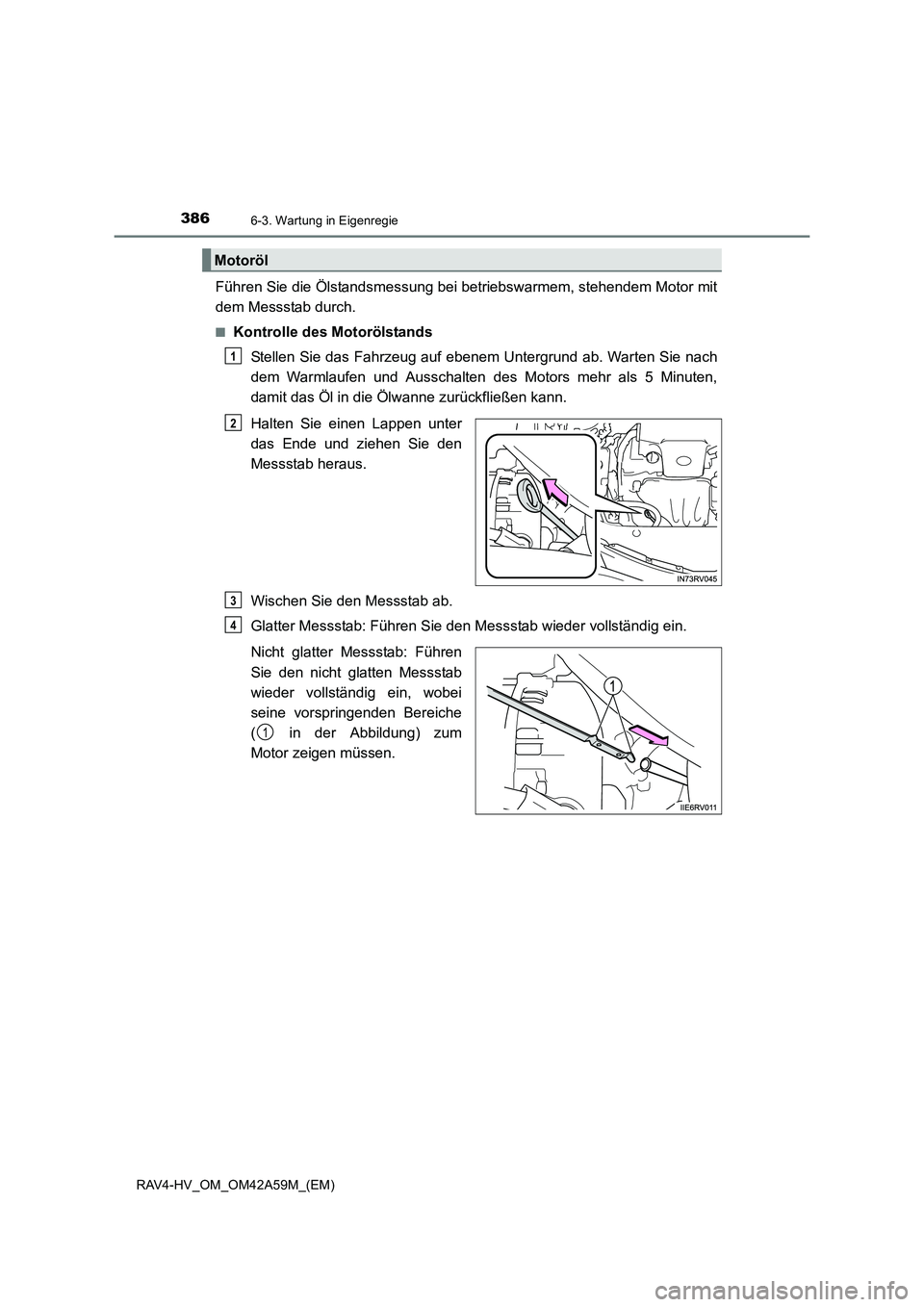

Führen Sie die Ölstandsmessung bei betriebswarmem, stehendem Motor mit
dem Messstab durch.
■Kontrolle des MotorölstandsStellen Sie das Fahrzeug auf ebenem Untergrund ab. Warten Sie nach
dem Warmlaufen und Ausschalten des Motors mehr als 5 Minuten,
damit das Öl in die Ölwanne zurückfließen kann.
Halten Sie einen Lappen unter
das Ende und ziehen Sie den
Messstab heraus.
Wischen Sie den Messstab ab.
Glatter Messstab: Führen Sie den Messstab wieder vollständig ein.
Nicht glatter Messstab: Führen
Sie den nicht glatten Messstab
wieder vollständig ein, wobei
seine vorspringenden Bereiche
( in der Abbildung) zum
Motor zeigen müssen.
Motoröl
1
2
3
4
1

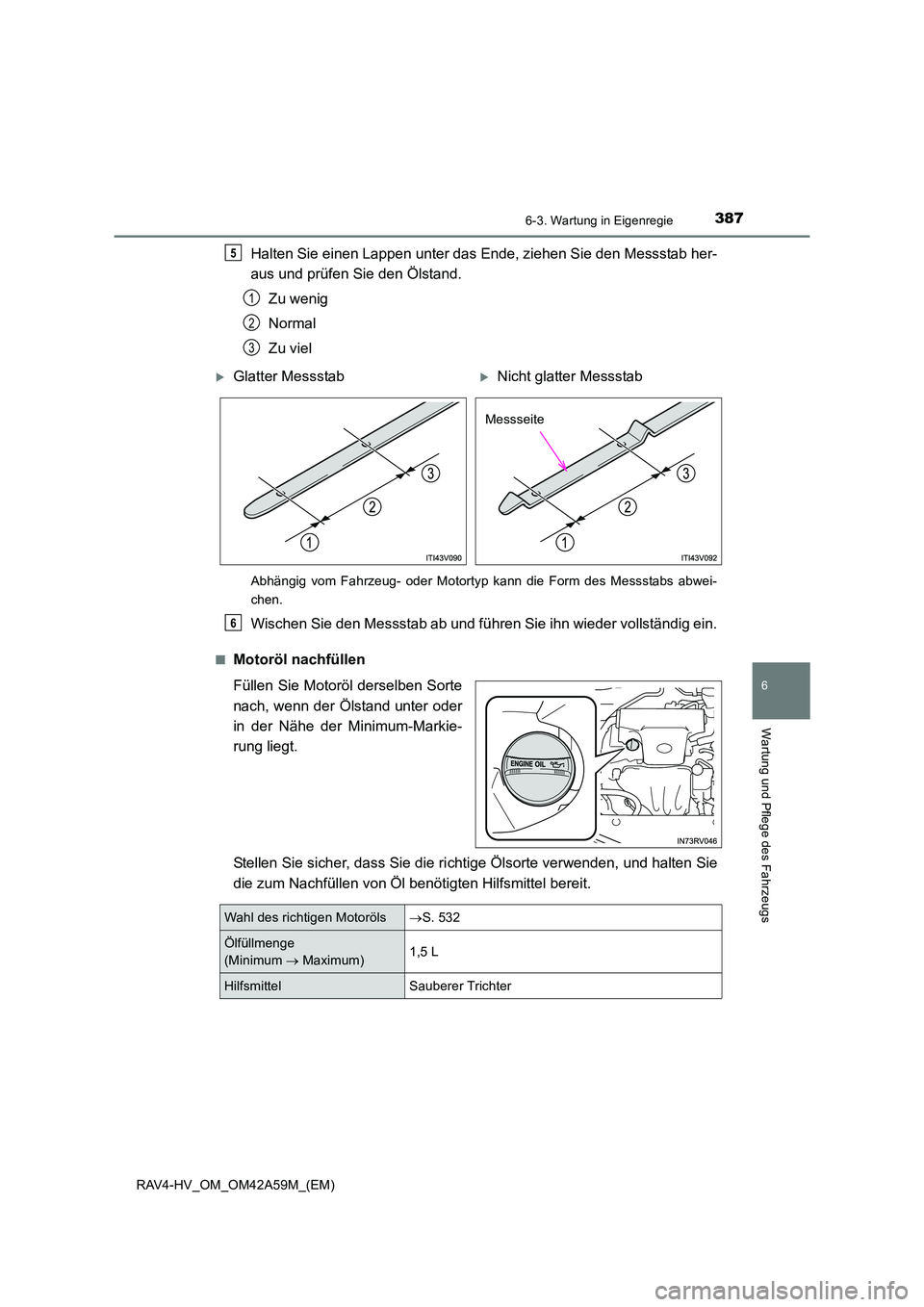

3876-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)
6
Wartung und Pflege des Fahrzeugs
Halten Sie einen Lappen unter das Ende, ziehen Sie den Messstab her-
aus und prüfen Sie den Ölstand.Zu wenig
Normal
Zu viel
Abhängig vom Fahrzeug- oder Motortyp kann die Form des Messstabs abwei-
chen.
Wischen Sie den Messstab ab und führen Sie ihn wieder vollständig ein.
■Motoröl nachfüllen
Füllen Sie Motoröl derselben Sorte
nach, wenn der Ölstand unter oder
in der Nähe der Minimum-Markie-
rung liegt.
Stellen Sie sicher, dass Sie die ri chtige Ölsorte verwenden, und halten Sie
die zum Nachfüllen von Öl benötigten Hilfsmittel bereit.
5
1
2
3
XGlatter MessstabXNicht glatter Messstab
Messseite
6
Wahl des richtigen Motoröls →S. 532
Ölfüllmenge
(Minimum → Maximum) 1,5 L
Hilfsmittel Sauberer Trichter

3886-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)

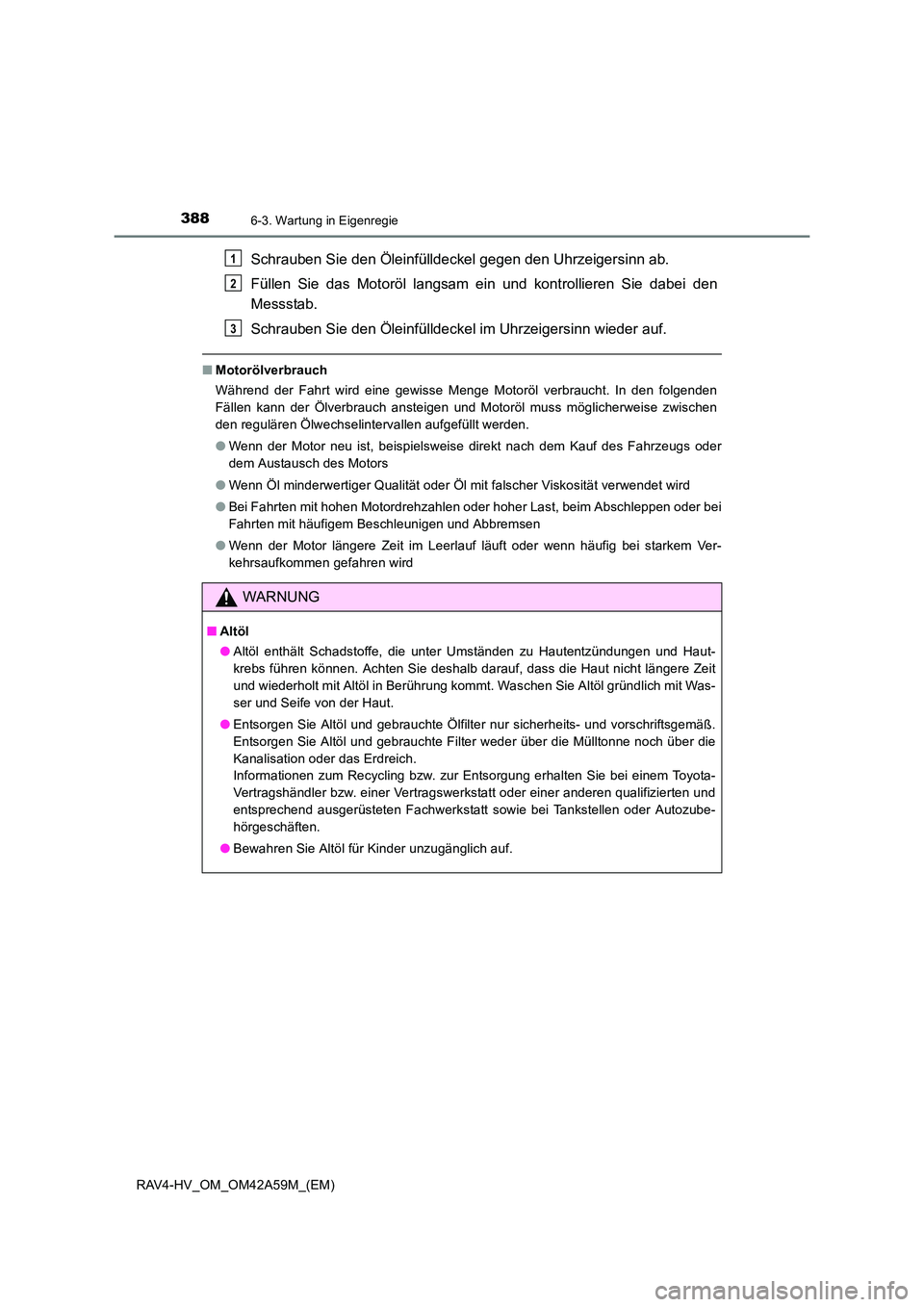

Schrauben Sie den Öleinfülldeckel gegen den Uhrzeigersinn ab.
Füllen Sie das Motoröl langsam ein und kontrollieren Sie dabei den
Messstab.
Schrauben Sie den Öleinfülldeckel im Uhrzeigersinn wieder auf.
■Motorölverbrauch
Während der Fahrt wird eine gewisse Menge Motoröl verbraucht. In den folgenden
Fällen kann der Ölverbrauch ansteigen und Motoröl muss möglicherweise zwischen
den regulären Ölwechselintervallen aufgefüllt werden.
●Wenn der Motor neu ist, beispielsweise direkt nach dem Kauf des Fahrzeugs oder
dem Austausch des Motors
● Wenn Öl minderwertiger Qualität oder Öl mit falscher Viskosität verwendet wird
● Bei Fahrten mit hohen Motordrehzahlen oder hoher Last, beim Abschleppen oder bei
Fahrten mit häufigem Beschleunigen und Abbremsen
● Wenn der Motor längere Zeit im Leerlauf läuft oder wenn häufig bei starkem Ver-
kehrsaufkommen gefahren wird
WARNUNG
■Altöl
●Altöl enthält Schadstoffe, die unter Umständen zu Hautentzündungen und Haut-
krebs führen können. Achten Sie deshalb darauf, dass die Haut nicht längere Zeit
und wiederholt mit Altöl in Berührung kommt. Waschen Sie Altöl gründlich mit Was-
ser und Seife von der Haut.
● Entsorgen Sie Altöl und gebrauchte Ölfilter nur sicherheits- und vorschriftsgemäß.
Entsorgen Sie Altöl und gebrauchte Filter weder über die Mülltonne noch über die
Kanalisation oder das Erdreich.
Informationen zum Recycling bzw. zur Entsorgung erhalten Sie bei einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt sowie bei Tankstellen oder Autozube-
hörgeschäften.
● Bewahren Sie Altöl für Kinder unzugänglich auf.
1
2
3

3896-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)
6
Wartung und Pflege des Fahrzeugs

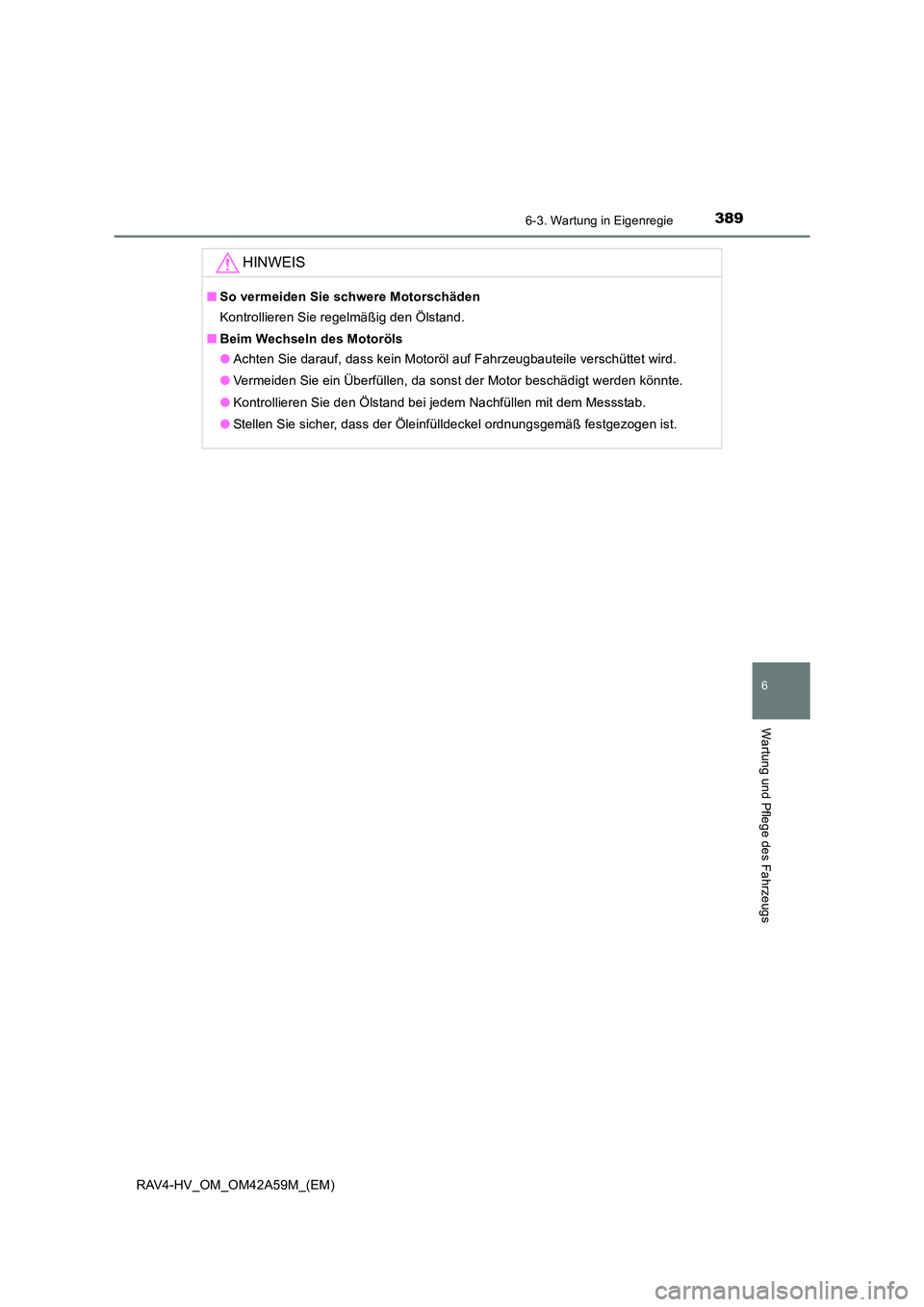

HINWEIS
■So vermeiden Sie schwere Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■ Beim Wechseln des Motoröls
●Achten Sie darauf, dass kein Motoröl auf Fahrzeugbauteile verschüttet wird.
● Vermeiden Sie ein Überfüllen, da sonst der Motor beschädigt werden könnte.
● Kontrollieren Sie den Ölstand bei jedem Nachfüllen mit dem Messstab.
● Stellen Sie sicher, dass der Öleinfülldeckel ordnungsgemäß festgezogen ist.

3906-3. Wartung in Eigenregie
RAV4-HV_OM_OM42A59M_(EM)
Der Kühlmittelstand muss sich bei kaltem Hybridsystem zwischen den Mar-
kierungen “FULL” und “LOW” des Behälters befinden.
■Motor-KühlmittelbehälterVerschlusskappe des Kühlmit-
telbehälters
“FULL”-Markierung
“LOW”-Markierung
Befindet sich der Füllstand an oder
unter der “LOW”-Markierung, füllen
Sie Kühlmittel bis zur “FULL”-Mar-
kierung nach. ( →S. 519)
■
Leistungssteuereinheit-Kühlmittelbehälter Verschlusskappe des Kühlmit-
telbehälters
“FULL”-Markierung
“LOW”-Markierung
Befindet sich der Füllstand an oder
unter der “LOW”-Markierung, füllen
Sie Kühlmittel bis zur “FULL”-Mar-
kierung nach. ( →S. 519)
■ Wahl des richtigen Kühlmittels
Verwenden Sie ausschließlich “Toyota Super Long Life Coolant” (Toyota-Langzeitkühl-
mittel) oder ein gleichermaßen hochwertiges, äthylenglykolhaltiges Kühlmittel ohne
Silikat-, Amin-, Nitrit- und Boratverbindungen auf der Grundlage langlebiger, hybrider,
organischer Säuren.
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel) ist eine Mischung aus
50 % Kühlmittel und 50 % destilliertem Wasser. (Geeignet für Temperaturen bis -35 °C)
Weitere Einzelheiten zum Kühlmittel erhalten Sie bei Ihrem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt.
■ Wenn der Kühlmittelstand kurz nach dem Nachfüllen wieder absinkt
Unterziehen Sie Kühler, Schläuche, Verschlusskappen von Motor- und Leistungssteu-
ereinheit-Kühlmittelbehälter, Ablasshahn und Wasserpumpe einer Sichtprüfung.
Wenn Sie keine undichte Stelle finden können, lassen Sie die Verschlusskappe und
das Kühlsystem von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt auf
Undichtigkeiten prüfen.
Kühlmittel
1
2
3
1
2
3
