Page 361 of 548

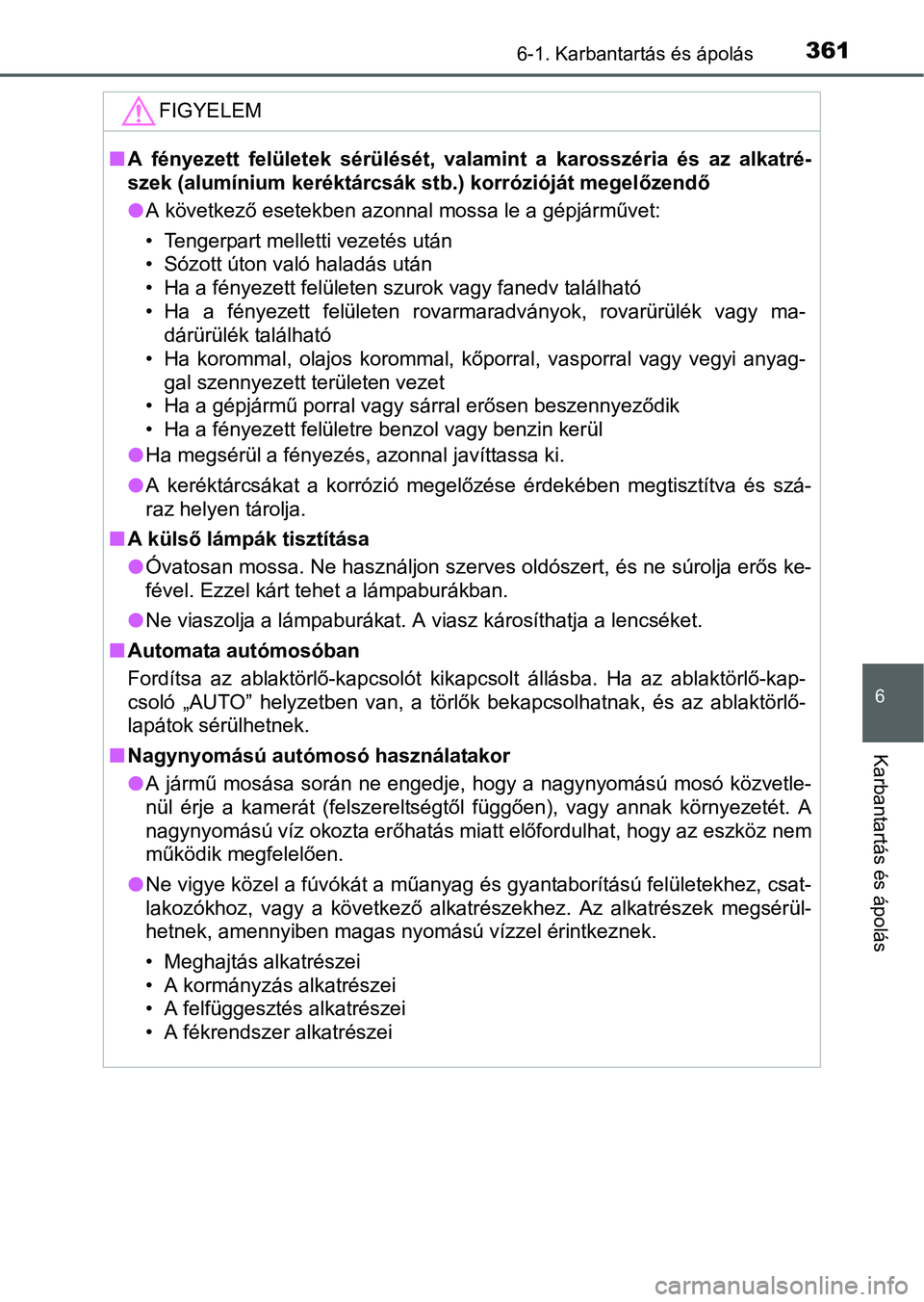

3616-1. Karbantartás és ápolás
6
Karbantartás és ápolás
FIGYELEM
A fényezett felületek sérülését, valamint a karosszéria és az alkatré-
szek (alumínium keréktárcsák stb.) korrózióját megelőzendő
A következő esetekben azonnal mossa le a gépjárművet:
• Tengerpart melletti vezetés után
• Sózott úton való haladás után
• Ha a fényezett felületen szurok vagy fanedv található
• Ha a fényezett felületen rovarmaradványok, rovarürülék vagy ma-
dárürülék található
• Ha korommal, olajos korommal, kőporral, vasporral vagy vegyi anyag-
gal szennyezett területen vezet
• Ha a gépjármű porral vagy sárral erősen beszennyeződik
• Ha a fényezett felületre benzol vagy benzin kerül
Ha megsérül a fényezés, azonnal javíttassa ki.
A keréktárcsákat a korrózió megelőzése érdekében megtisztítva és szá-
raz helyen tárolja.
A külső lámpák tisztítása
Óvatosan mossa. Ne használjon szerves oldószert, és ne súrolja erős ke-
fével. Ezzel kárt tehet a lámpaburákban.
Ne viaszolja a lámpaburákat. A viasz károsíthatja a lencséket.
Automata autómosóban
Fordítsa az ablaktörlő-kapcsolót kikapcsolt állásba. Ha az ablaktörlő-kap-
csoló „AUTO” helyzetben van, a törlők bekapcsolhatnak, és az ablaktörlő-
lapátok sérülhetnek.
Nagynyomású autómosó használatakor
A jármű mosása során ne engedje, hogy a nagynyomású mosó közvetle-
nül érje a kamerát (felszereltségtől függően), vagy annak környezetét. A
nagynyomású víz okozta erőhatás miatt előfordulhat, hogy az eszköz nem
működik megfelelően.
Ne vigye közel a fúvókát a műanyag és gyantaborítású felületekhez, csat-
lakozókhoz, vagy a következő alkatrészekhez. Az alkatrészek megsérül-
hetnek, amennyiben magas nyomású vízzel érintkeznek.
• Meghajtás alkatrészei
• A kormányzás alkatrészei
• A felfüggesztés alkatrészei
• A fékrendszer alkatrészei
Page 362 of 548

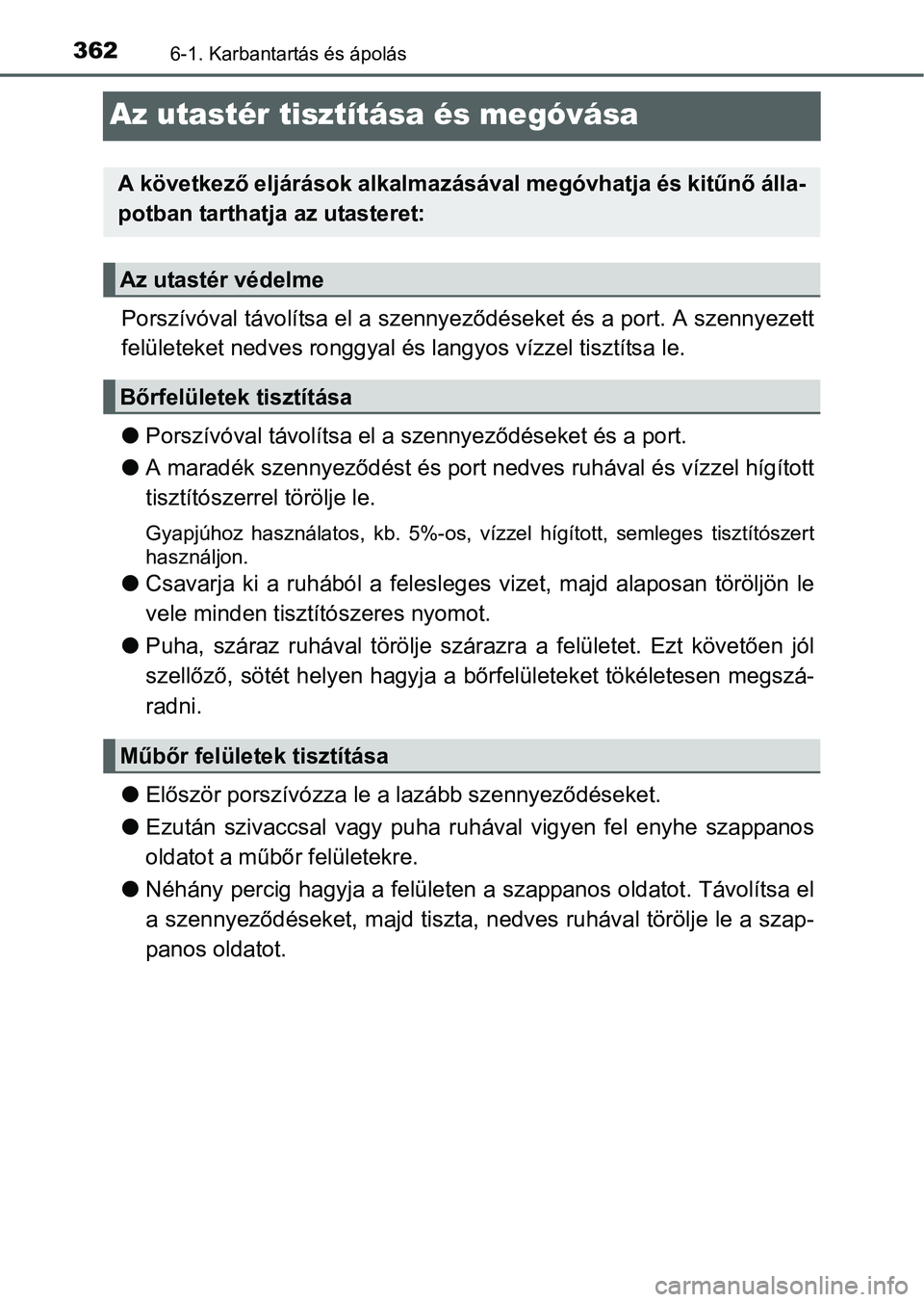

3626-1. Karbantartás és ápolás
Az utastér tisztítása és megóvása
Porszívóval távolítsa el a szennyeződéseket és a port. A szennyezett
felületeket nedves ronggyal és langyos vízzel tisztítsa le.
Porszívóval távolítsa el a szennyeződéseket és a port.
A maradék szennyeződést és port nedves ruhával és vízzel hígított
tisztítószerrel törölje le.
Gyapjúhoz használatos, kb. 5%-os, vízzel hígított, semleges tisztítószert
használjon.
Csavarja ki a ruhából a felesleges vizet, majd alaposan töröljön le
vele minden tisztítószeres nyomot.
Puha, száraz ruhával törölje szárazra a felületet. Ezt követően jól
szellőző, sötét helyen hagyja a bőrfelületeket tökéletesen megszá-
radni.
Először porszívózza le a lazább szennyeződéseket.
Ezután szivaccsal vagy puha ruhával vigyen fel enyhe szappanos
oldatot a műbőr felületekre.
Néhány percig hagyja a felületen a szappanos oldatot. Távolítsa el
a szennyeződéseket, majd tiszta, nedves ruhával törölje le a szap-
panos oldatot.
A következő eljárások alkalmazásával megóvhatja és kitűnő álla-
potban tarthatja az utasteret:
Az utastér védelme
Bőrfelületek tisztítása
Műbőr felületek tisztítása
Page 363 of 548

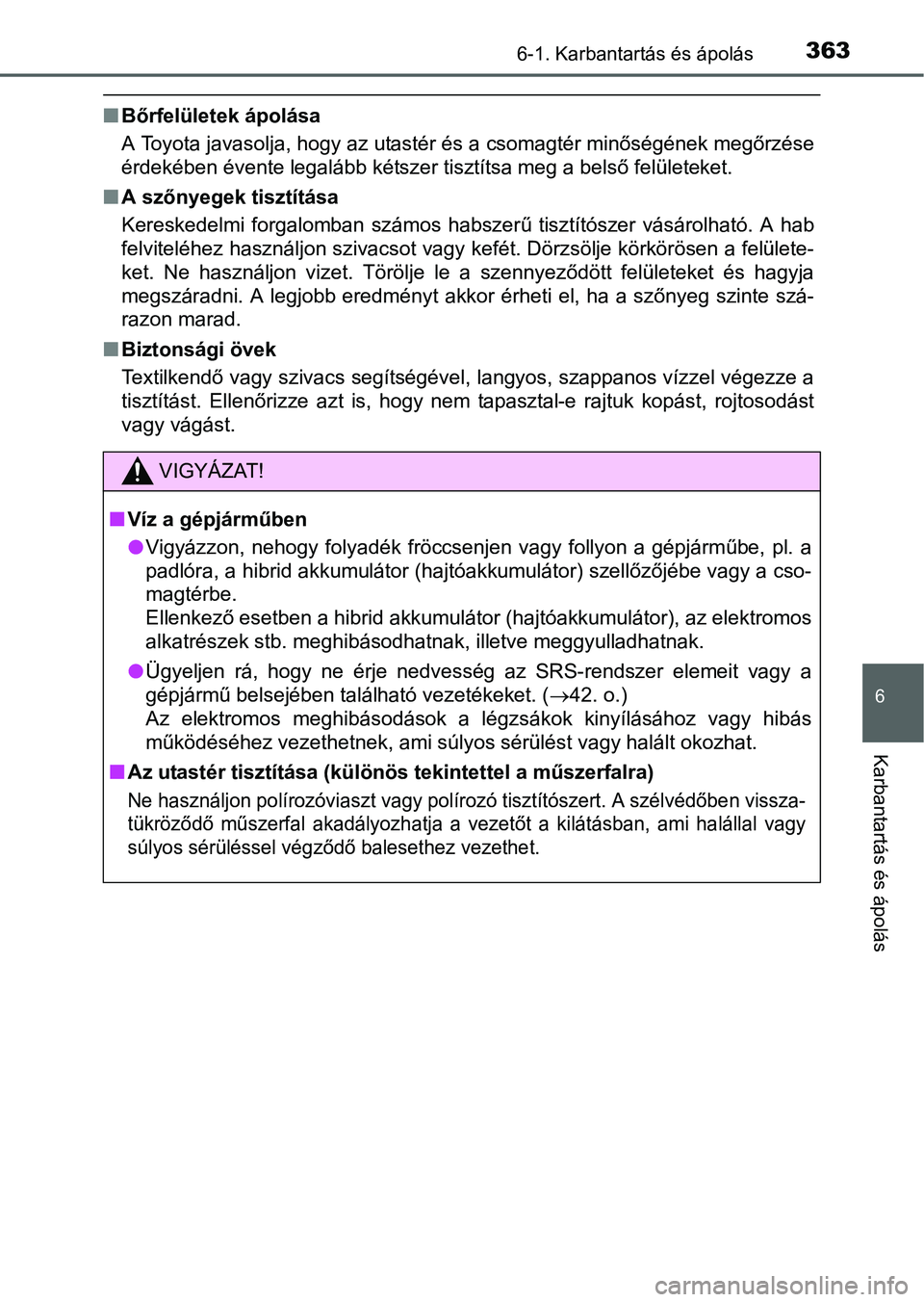

3636-1. Karbantartás és ápolás
6
Karbantartás és ápolás
Bőrfelületek ápolása
A Toyota javasolja, hogy az utastér és a csomagtér minőségének megőrzése
érdekében évente legalább kétszer tisztítsa meg a belső felületeket.
A szőnyegek tisztítása
Kereskedelmi forgalomban számos habszerű tisztítószer vásárolható. A hab
felviteléhez használjon szivacsot vagy kefét. Dörzsölje körkörösen a felülete-
ket. Ne használjon vizet. Törölje le a szennyeződött felületeket és hagyja
megszáradni. A legjobb eredményt akkor érheti el, ha a szőnyeg szinte szá-
razon marad.
Biztonsági övek
Textilkendő vagy szivacs segítségével, langyos, szappanos vízzel végezze a
tisztítást. Ellenőrizze azt is, hogy nem tapasztal-e rajtuk kopást, rojtosodást
vagy vágást.
VIGYÁZAT!
Víz a gépjárműben
Vigyázzon, nehogy folyadék fröccsenjen vagy follyon a gépjárműbe, pl. a
padlóra, a hibrid akkumulátor (hajtóakkumulátor) szellőzőjébe vagy a cso-
magtérbe.
Ellenkező esetben a hibrid akkumulátor (hajtóakkumulátor), az elektromos
alkatrészek stb. meghibásodhatnak, illetve meggyulladhatnak.
Ügyeljen rá, hogy ne érje nedvesség az SRS-rendszer elemeit vagy a
gépjármű belsejében található vezetékeket. (42. o.)
Az elektromos meghibásodások a légzsákok kinyílásához vagy hibás
működéséhez vezethetnek, ami súlyos sérülést vagy halált okozhat.
Az utastér tisztítása (különös tekintettel a műszerfalra)
Ne használjon polírozóviaszt vagy polírozó tisztítószert. A szélvédőben vissza-
tükröződő műszerfal akadályozhatja a vezetőt a kilátásban, ami halállal vagy
súlyos sérüléssel végződő balesethez vezethet.
Page 364 of 548

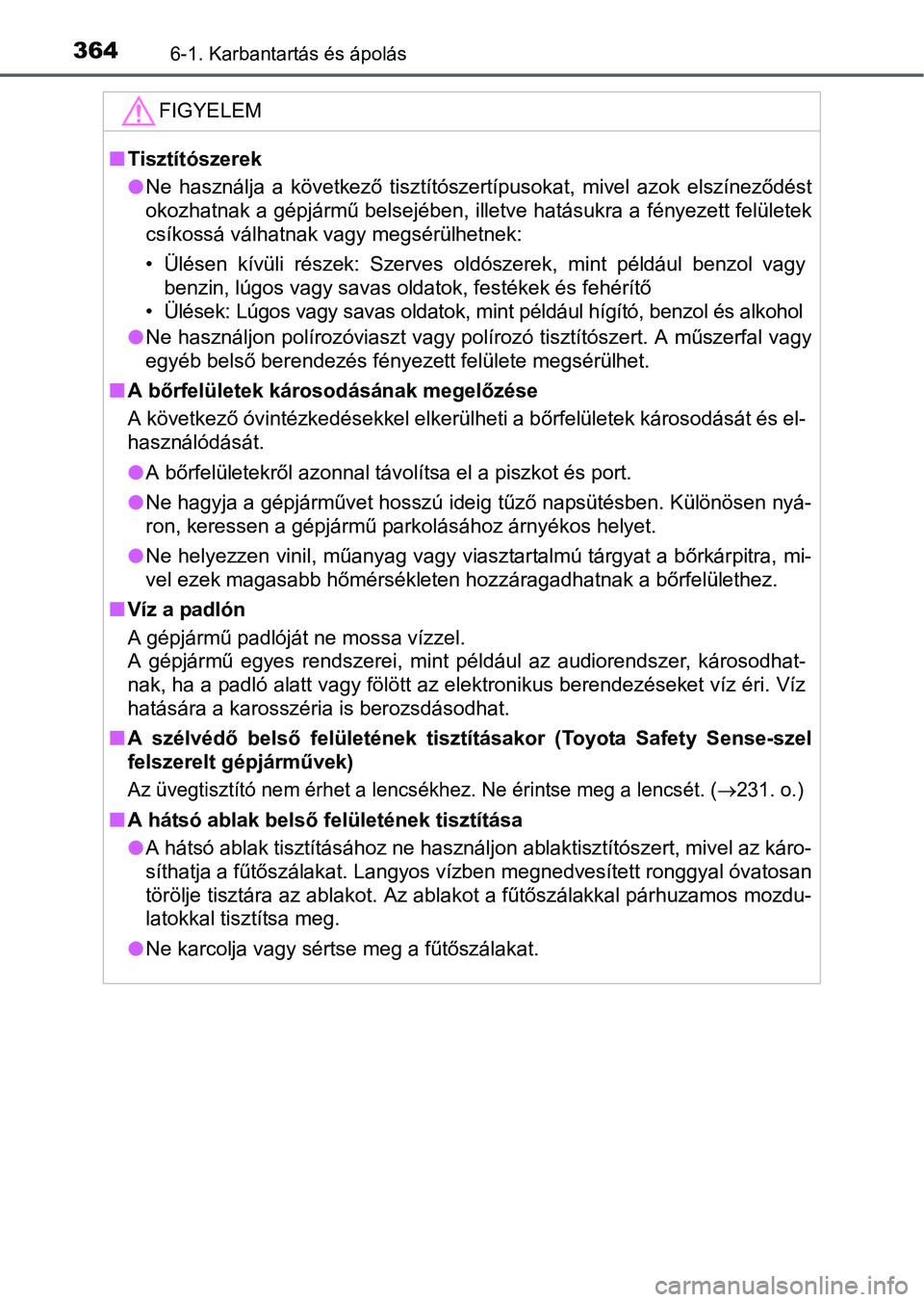

3646-1. Karbantartás és ápolás
FIGYELEM
Tisztítószerek
Ne használja a következő tisztítószertípusokat, mivel azok elszíneződést
okozhatnak a gépjármű belsejében, illetve hatásukra a fényezett felületek
csíkossá válhatnak vagy megsérülhetnek:
• Ülésen kívüli részek: Szerves oldószerek, mint például benzol vagy
benzin, lúgos vagy savas oldatok, festékek és fehérítő
• Ülések: Lúgos vagy savas oldatok, mint például hígító, benzol és alkohol
Ne használjon polírozóviaszt vagy polírozó tisztítószert. A műszerfal vagy
egyéb belső berendezés fényezett felülete megsérülhet.
A bőrfelületek károsodásának megelőzése
A következő óvintézkedésekkel elkerülheti a bőrfelületek károsodását és el-
használódását.
A bőrfelületekről azonnal távolítsa el a piszkot és port.
Ne hagyja a gépjárművet hosszú ideig tűző napsütésben. Különösen nyá-
ron, keressen a gépjármű parkolásához árnyékos helyet.
Ne helyezzen vinil, műanyag vagy viasztartalmú tárgyat a bőrkárpitra, mi-
vel ezek magasabb hőmérsékleten hozzáragadhatnak a bőrfelülethez.
Víz a padlón
A gépjármű padlóját ne mossa vízzel.
A gépjármű egyes rendszerei, mint például az audiorendszer, károsodhat-
nak, ha a padló alatt vagy fölött az elektronikus berendezéseket víz éri. Víz
hatására a karosszéria is berozsdásodhat.
A szélvédő belső felületének tisztításakor (Toyota Safety Sense-szel
felszerelt gépjárművek)
Az üvegtisztító nem érhet a lencsékhez. Ne érintse meg a lencsét. (231. o.)
A hátsó ablak belső felületének tisztítása
A hátsó ablak tisztításához ne használjon ablaktisztítószert, mivel az káro-
síthatja a fűtőszálakat. Langyos vízben megnedvesített ronggyal óvatosan
törölje tisztára az ablakot. Az ablakot a fűtőszálakkal párhuzamos mozdu-
latokkal tisztítsa meg.
Ne karcolja vagy sértse meg a fűtőszálakat.

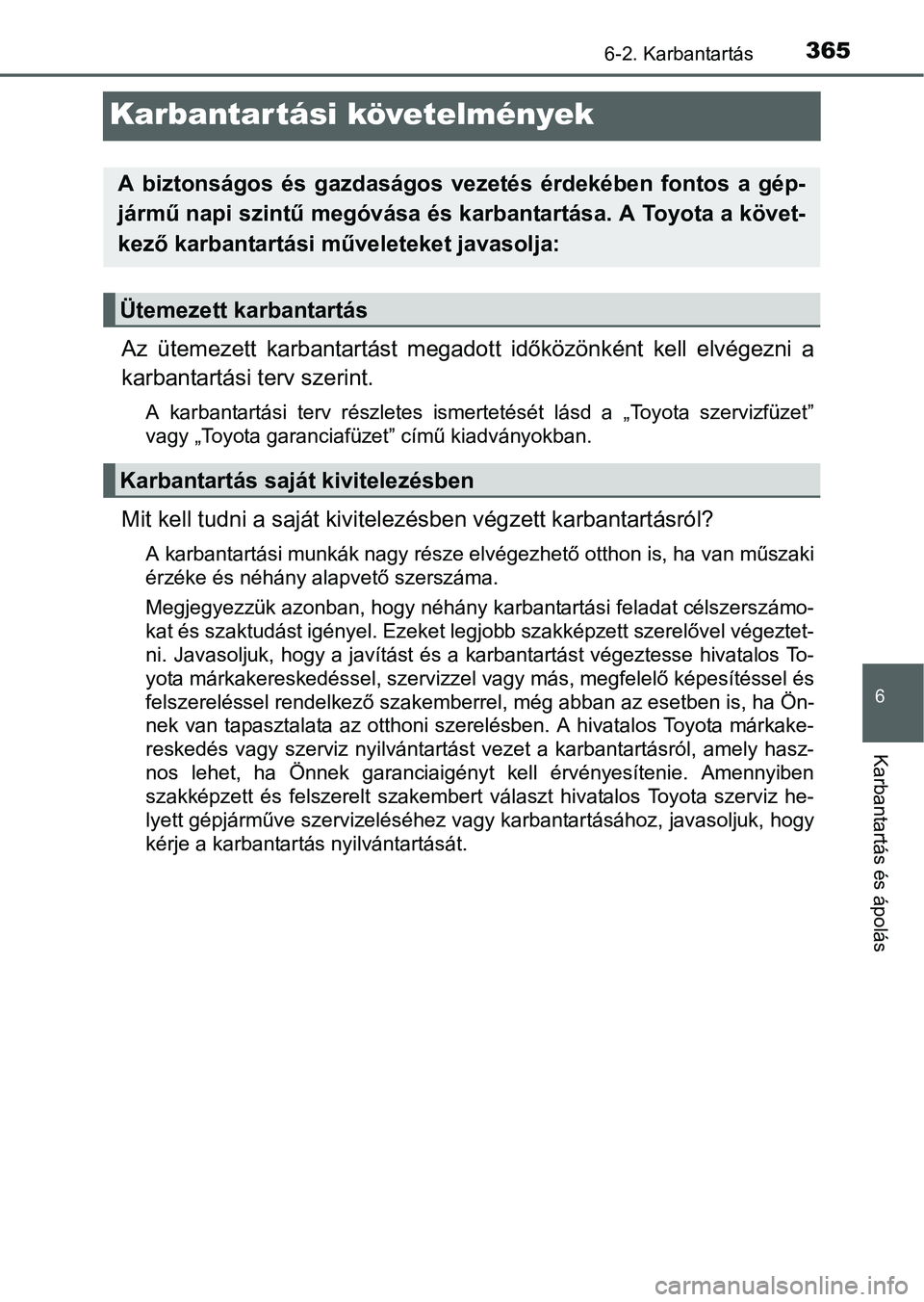

Page 365 of 548

3656-2. Karbantartás
6
Karbantartás és ápolás
Karbantartási követelmények
Az ütemezett karbantartást megadott időközönként kell elvégezni a
karbantartási terv szerint.
A karbantartási terv részletes ismertetését lásd a „Toyota szervizfüzet”
vagy „Toyota garanciafüzet” című kiadványokban.
Mit kell tudni a saját kivitelezésben végzett karbantartásról?
A karbantartási munkák nagy része elvégezhető otthon is, ha van műszaki
érzéke és néhány alapvető szerszáma.
Megjegyezzük azonban, hogy néhány karbantartási feladat célszerszámo-
kat és szaktudást igényel. Ezeket legjobb szakképzett szerelővel végeztet-
ni. Javasoljuk, hogy a javítást és a karbantartást végeztesse hivatalos To-
yota márkakereskedéssel, szervizzel vagy más, megfelelő képesítéssel és
felszereléssel rendelkező szakemberrel, még abban az esetben is, ha Ön-
nek van tapasztalata az otthoni szerelésben. A hivatalos Toyota márkake-
reskedés vagy szerviz nyilvántartást vezet a karbantartásról, amely hasz-
nos lehet, ha Önnek garanciaigényt kell érvényesítenie. Amennyiben
szakképzett és felszerelt szakembert választ hivatalos Toyota szerviz he-
lyett gépjárműve szervizeléséhez vagy karbantartásához, javasoljuk, hogy
kérje a karbantartás nyilvántartását.
A biztonságos és gazdaságos vezetés érdekében fontos a gép-
jármű napi szintű megóvása és karbantartása. A Toyota a követ-
kező karbantartási műveleteket javasolja:
Ütemezett karbantartás
Karbantartás saját kivitelezésben
Page 366 of 548

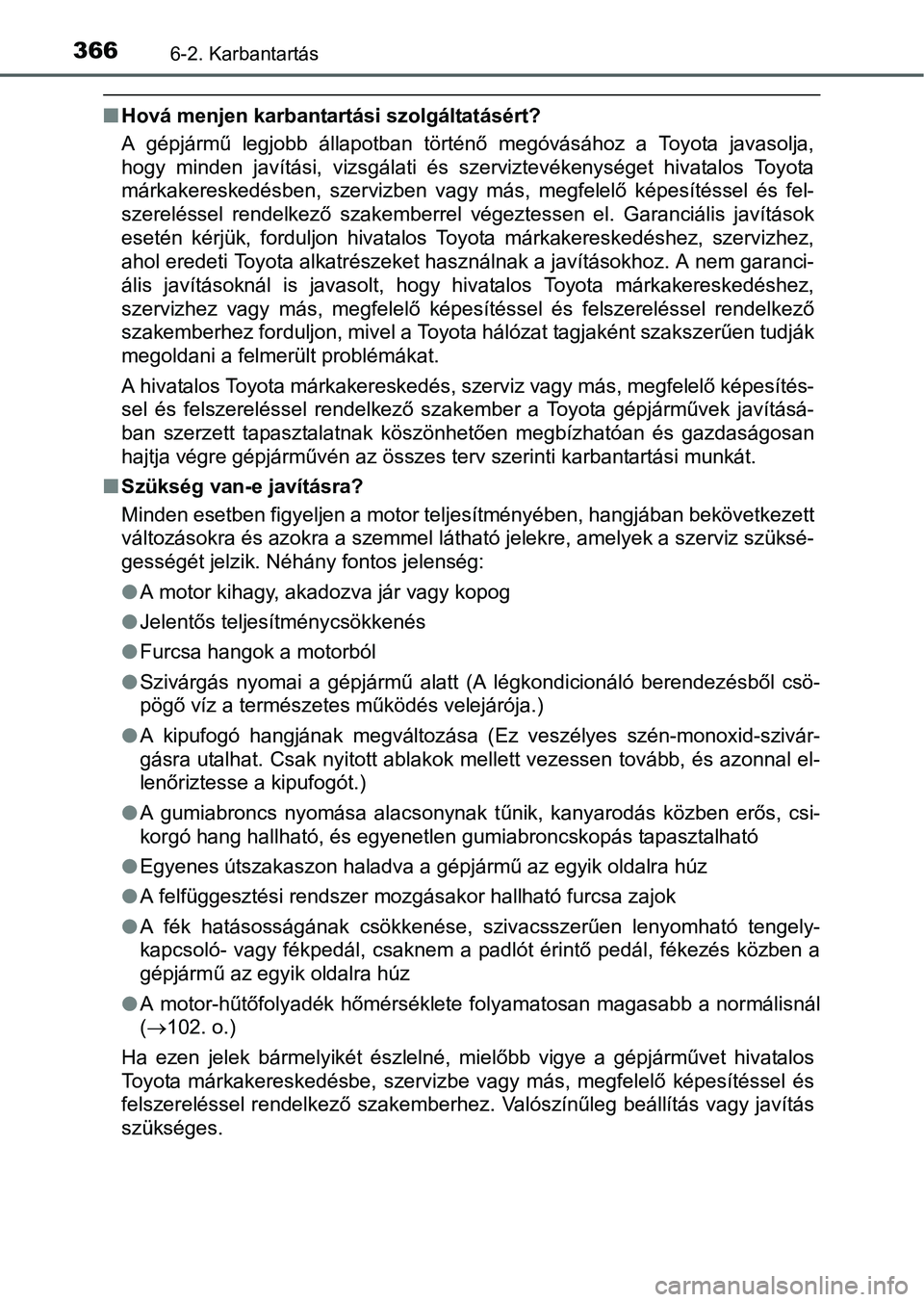

3666-2. Karbantartás
Hová menjen karbantartási szolgáltatásért?
A gépjármű legjobb állapotban történő megóvásához a Toyota javasolja,
hogy minden javítási, vizsgálati és szerviztevékenységet hivatalos Toyota
márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és fel-
szereléssel rendelkező szakemberrel végeztessen el. Garanciális javítások
esetén kérjük, forduljon hivatalos Toyota márkakereskedéshez, szervizhez,
ahol eredeti Toyota alkatrészeket használnak a javításokhoz. A nem garanci-
ális javításoknál is javasolt, hogy hivatalos Toyota márkakereskedéshez,
szervizhez vagy más, megfelelő képesítéssel és felszereléssel rendelkező
szakemberhez forduljon, mivel a Toyota hálózat tagjaként szakszerűen tudják
megoldani a felmerült problémákat.
A hivatalos Toyota márkakereskedés, szerviz vagy más, megfelelő képesítés-
sel és felszereléssel rendelkező szakember a Toyota gépjárművek javításá-
ban szerzett tapasztalatnak köszönhetően megbízhatóan és gazdaságosan
hajtja végre gépjárművén az összes terv szerinti karbantartási munkát.
Szükség van-e javításra?
Minden esetben figyeljen a motor teljesítményében, hangjában bekövetkezett
változásokra és azokra a szemmel látható jelekre, amelyek a szerviz szüksé-
gességét jelzik. Néhány fontos jelenség:
A motor kihagy, akadozva jár vagy kopog
Jelentős teljesítménycsökkenés
Furcsa hangok a motorból
Szivárgás nyomai a gépjármű alatt (A légkondicionáló berendezésből csö-
pögő víz a természetes működés velejárója.)
A kipufogó hangjának megváltozása (Ez veszélyes szén-monoxid-szivár-
gásra utalhat. Csak nyitott ablakok mellett vezessen tovább, és azonnal el-
lenőriztesse a kipufogót.)
A gumiabroncs nyomása alacsonynak tűnik, kanyarodás közben erős, csi-
korgó hang hallható, és egyenetlen gumiabroncskopás tapasztalható
Egyenes útszakaszon haladva a gépjármű az egyik oldalra húz
A felfüggesztési rendszer mozgásakor hallható furcsa zajok
A fék hatásosságának csökkenése, szivacsszerűen lenyomható tengely-
kapcsoló- vagy fékpedál, csaknem a padlót érintő pedál, fékezés közben a
gépjármű az egyik oldalra húz
A motor-hűtőfolyadék hőmérséklete folyamatosan magasabb a normálisnál
(102. o.)
Ha ezen jelek bármelyikét észlelné, mielőbb vigye a gépjárművet hivatalos
Toyota márkakereskedésbe, szervizbe vagy más, megfelelő képesítéssel és
felszereléssel rendelkező szakemberhez. Valószínűleg beállítás vagy javítás
szükséges.
Page 367 of 548

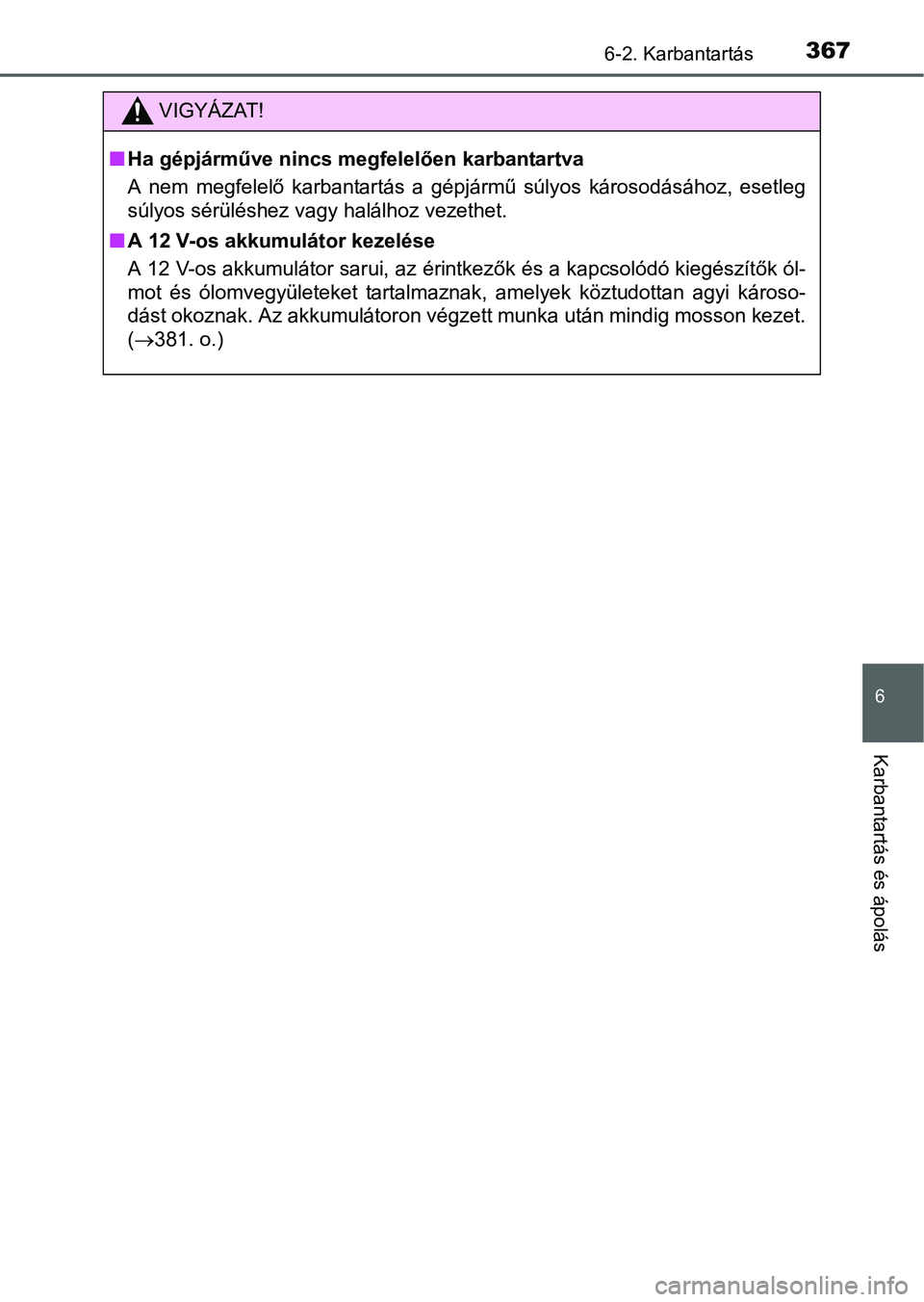

3676-2. Karbantartás
6
Karbantartás és ápolás
VIGYÁZAT!
Ha gépjárműve nincs megfelelően karbantartva
A nem megfelelő karbantartás a gépjármű súlyos károsodásához, esetleg
súlyos sérüléshez vagy halálhoz vezethet.
A 12 V-os akkumulátor kezelése
A 12 V-os akkumulátor sarui, az érintkezők és a kapcsolódó kiegészítők ól-
mot és ólomvegyületeket tartalmaznak, amelyek köztudottan agyi károso-
dást okoznak. Az akkumulátoron végzett munka után mindig mosson kezet.
(381. o.)
Page 368 of 548

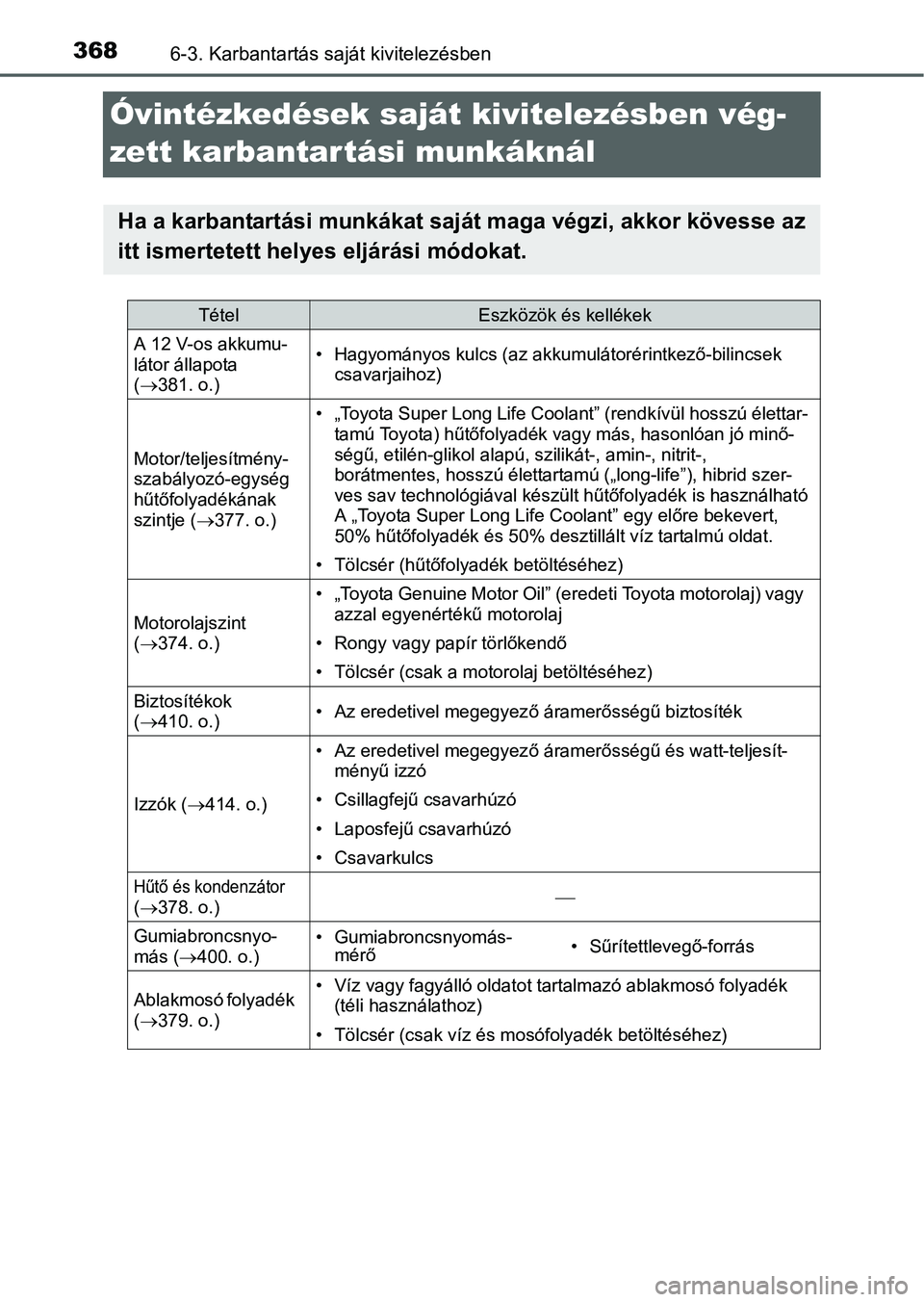

3686-3. Karbantartás saját kivitelezésben
Óvintézkedések saját kivitelezésben vég-
zett karbantartási munkáknál
Ha a karbantartási munkákat saját maga végzi, akkor kövesse az
itt ismertetett helyes eljárási módokat.
TételEszközök és kellékek
A 12 V-os akkumu-
látor állapota
(381. o.)• Hagyományos kulcs (az akkumulátorérintkező-bilincsek
csavarjaihoz)
Motor/teljesítmény-
szabályozó-egység
hűtőfolyadékának
szintje (377. o.)
• „Toyota Super Long Life Coolant” (rendkívül hosszú élettar-
tamú Toyota) hűtőfolyadék vagy más, hasonlóan jó minő-
ségű, etilén-glikol alapú, szilikát-, amin-, nitrit-,
borátmentes, hosszú élettartamú („long-life”), hibrid szer-
ves sav technológiával készült hűtőfolyadék is használható
A „Toyota Super Long Life Coolant” egy előre bekevert,
50% hűtőfolyadék és 50% desztillált víz tartalmú oldat.
• Tölcsér (hűtőfolyadék betöltéséhez)
Motorolajszint
(374. o.)
• „Toyota Genuine Motor Oil” (eredeti Toyota motorolaj) vagy
azzal egyenértékű motorolaj
• Rongy vagy papír törlőkendő
• Tölcsér (csak a motorolaj betöltéséhez)
Biztosítékok
(410. o.)• Az eredetivel megegyező áramerősségű biztosíték
Izzók (414. o.)
• Az eredetivel megegyező áramerősségű és watt-teljesít-
ményű izzó
• Csillagfejű csavarhúzó
•Laposfejű csavarhúzó
• Csavarkulcs
Hűtő és kondenzátor (378. o.)
Gumiabroncsnyo-
más (400. o.)• Gumiabroncsnyomás-
mérő•Sűrítettlevegő-forrás
Ablakmosó folyadék
(379. o.)• Víz vagy fagyálló oldatot tartalmazó ablakmosó folyadék
(téli használathoz)
• Tölcsér (csak víz és mosófolyadék betöltéséhez)
Page 369 of 548

3696-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

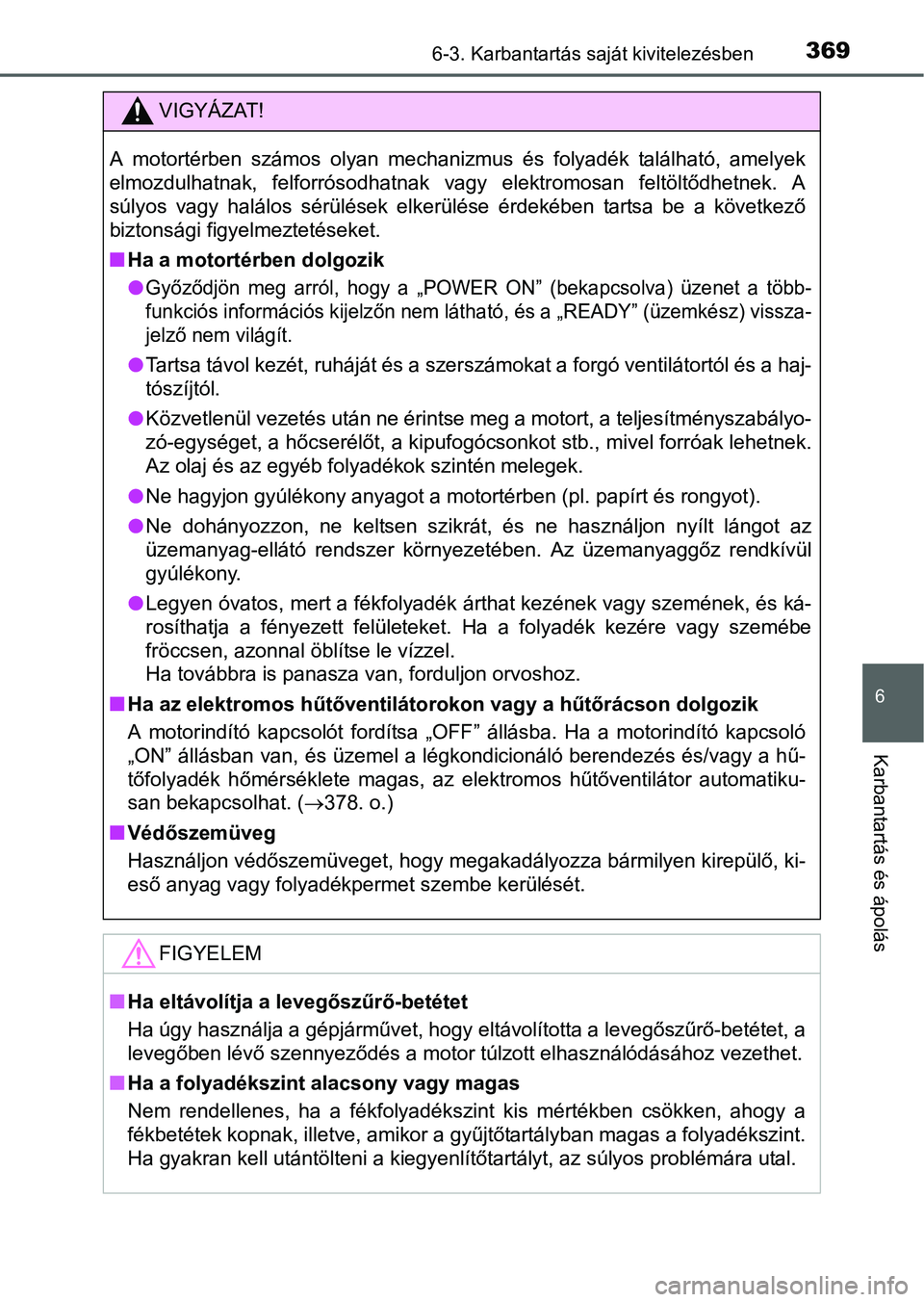

VIGYÁZAT!
A motortérben számos olyan mechanizmus és folyadék található, amelyek
elmozdulhatnak, felforrósodhatnak vagy elektromosan feltöltődhetnek. A
súlyos vagy halálos sérülések elkerülése érdekében tartsa be a következő
biztonsági figyelmeztetéseket.
Ha a motortérben dolgozik
Győződjön meg arról, hogy a „POWER ON” (bekapcsolva) üzenet a több-
funkciós információs kijelzőn nem látható, és a „READY” (üzemkész) vissza-
jelző nem világít.
Tartsa távol kezét, ruháját és a szerszámokat a forgó ventilátortól és a haj-
tószíjtól.
Közvetlenül vezetés után ne érintse meg a motort, a teljesítményszabályo-
zó-egységet, a hőcserélőt, a kipufogócsonkot stb., mivel forróak lehetnek.
Az olaj és az egyéb folyadékok szintén melegek.
Ne hagyjon gyúlékony anyagot a motortérben (pl. papírt és rongyot).
Ne dohányozzon, ne keltsen szikrát, és ne használjon nyílt lángot az
üzemanyag-ellátó rendszer környezetében. Az üzemanyaggőz rendkívül
gyúlékony.
Legyen óvatos, mert a fékfolyadék árthat kezének vagy szemének, és ká-
rosíthatja a fényezett felületeket. Ha a folyadék kezére vagy szemébe
fröccsen, azonnal öblítse le vízzel.
Ha továbbra is panasza van, forduljon orvoshoz.
Ha az elektromos hűtőventilátorokon vagy a hűtőrácson dolgozik
A motorindító kapcsolót fordítsa „OFF” állásba. Ha a motorindító kapcsoló
„ON” állásban van, és üzemel a légkondicionáló berendezés és/vagy a hű-
tőfolyadék hőmérséklete magas, az elektromos hűtőventilátor automatiku-
san bekapcsolhat. (378. o.)
Védőszemüveg
Használjon védőszemüveget, hogy megakadályozza bármilyen kirepülő, ki-
eső anyag vagy folyadékpermet szembe kerülését.
FIGYELEM
Ha eltávolítja a levegőszűrő-betétet
Ha úgy használja a gépjárművet, hogy eltávolította a levegőszűrő-betétet, a
levegőben lévő szennyeződés a motor túlzott elhasználódásához vezethet.
Ha a folyadékszint alacsony vagy magas
Nem rendellenes, ha a fékfolyadékszint kis mértékben csökken, ahogy a
fékbetétek kopnak, illetve, amikor a gyűjtőtartályban magas a folyadékszint.
Ha gyakran kell utántölteni a kiegyenlítőtartályt, az súlyos problémára utal.
Page 370 of 548

3706-3. Karbantartás saját kivitelezésben

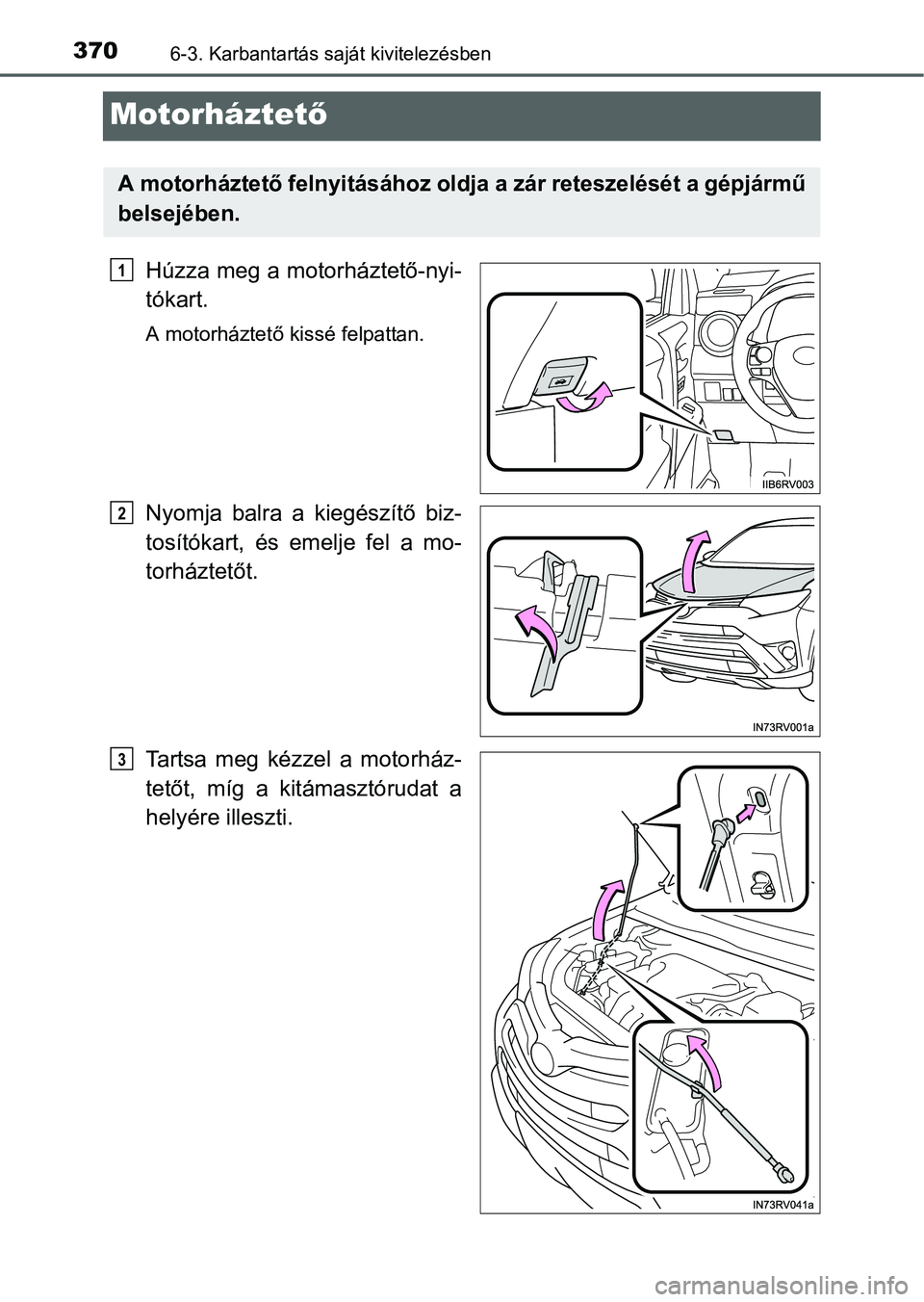

Motorháztető
Húzza meg a motorháztető-nyi-
tókart.
A motorháztető kissé felpattan.
Nyomja balra a kiegészítő biz-
tosítókart, és emelje fel a mo-
torháztetőt.
Tartsa meg kézzel a motorház-
tetőt, míg a kitámasztórudat a
helyére illeszti.
A motorháztető felnyitásához oldja a zár reteszelését a gépjármű
belsejében.
1
2
3
