1313-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
RAV4-HV_OM_OM42A61L_(EL)
XVeicoli senza portellone posteriore motorizzato

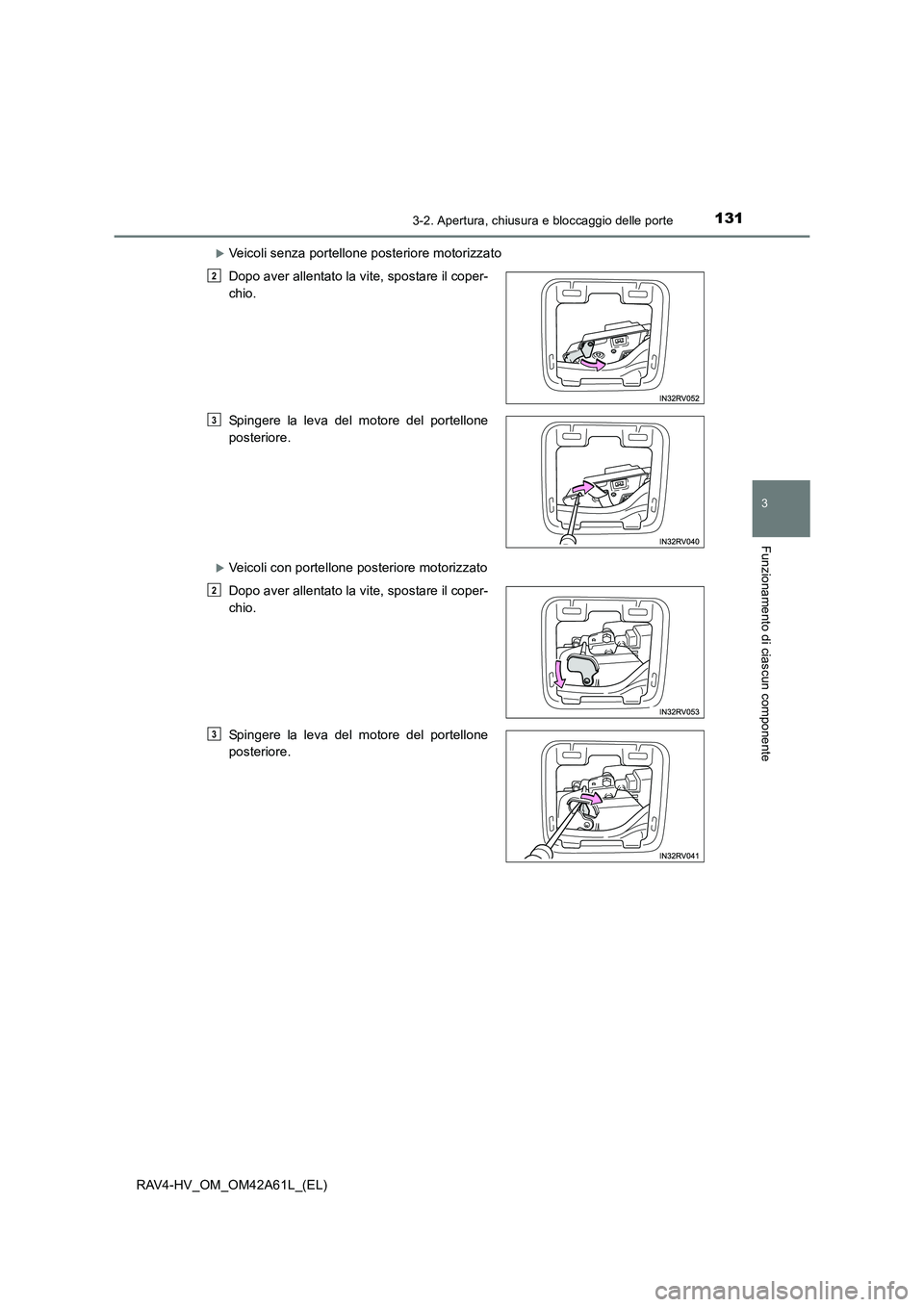

XVeicoli con portellone posteriore motorizzato Dopo aver allentato la vite, spostare il coper-
chio.
Spingere la leva del motore del portellone
posteriore.
Dopo aver allentato la vite, spostare il coper-
chio.
Spingere la leva del motore del portellone
posteriore.
2
3
2
3

1323-2. Apertura, chiusura e bloccaggio delle porte
RAV4-HV_OM_OM42A61L_(EL)■

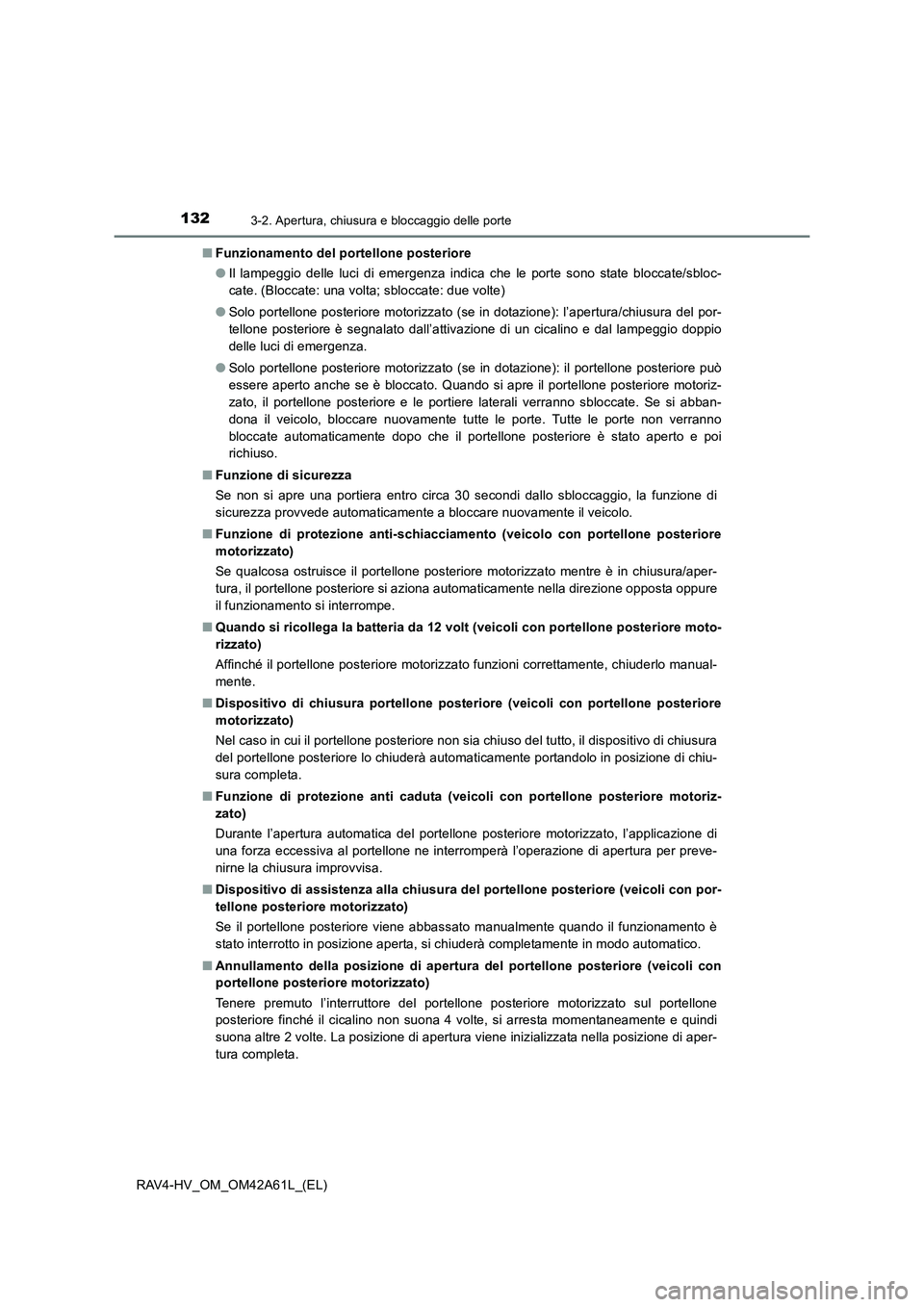

Funzionamento del portellone posteriore
●Il lampeggio delle luci di emergenza indica che le porte sono state bloccate/sbloc-
cate. (Bloccate: una volta; sbloccate: due volte)
● Solo portellone posteriore motorizzato (se in dotazione): l’apertura/chiusura del por-
tellone posteriore è segnalato dall’attivazione di un cicalino e dal lampeggio doppio
delle luci di emergenza.
● Solo portellone posteriore motorizzato (se in dotazione): il portellone posteriore può
essere aperto anche se è bloccato. Quando si apre il portellone posteriore motoriz-
zato, il portellone posteriore e le portiere laterali verranno sbloccate. Se si abban-
dona il veicolo, bloccare nuovamente tutte le porte. Tutte le porte non verranno
bloccate automaticamente dopo che il portellone posteriore è stato aperto e poi
richiuso.
■ Funzione di sicurezza
Se non si apre una portiera entro circa 30 secondi dallo sbloccaggio, la funzione di
sicurezza provvede automaticamente a bloccare nuovamente il veicolo.
■ Funzione di protezione anti-schiacciamento (veicolo con portellone posteriore
motorizzato)
Se qualcosa ostruisce il portellone posteriore motorizzato mentre è in chiusura/aper-
tura, il portellone posteriore si aziona automaticamente nella direzione opposta oppure
il funzionamento si interrompe.
■ Quando si ricollega la batteria da 12 volt (veicoli con portellone posteriore moto-
rizzato)
Affinché il portellone posteriore motorizzato funzioni correttamente, chiuderlo manual-
mente.
■ Dispositivo di chiusura portellone posteriore (veicoli con portellone posteriore
motorizzato)
Nel caso in cui il portellone posteriore non sia chiuso del tutto, il dispositivo di chiusura
del portellone posteriore lo chiuderà automaticamente portandolo in posizione di chiu-
sura completa.
■ Funzione di protezione anti caduta (veicoli con portellone posteriore motoriz-
zato)
Durante l’apertura automatica del portellone posteriore motorizzato, l’applicazione di
una forza eccessiva al portellone ne interromperà l’operazione di apertura per preve-
nirne la chiusura improvvisa.
■ Dispositivo di assistenza alla chiusura del portellone posteriore (veicoli con por-
tellone posteriore motorizzato)
Se il portellone posteriore viene abbassato manualmente quando il funzionamento è
stato interrotto in posizione aperta, si chiuderà completamente in modo automatico.
■ Annullamento della posizione di apertura del portellone posteriore (veicoli con
portellone posteriore motorizzato)
Tenere premuto l’interruttore del portellone posteriore motorizzato sul portellone
posteriore finché il cicalino non suona 4 volte, si arresta momentaneamente e quindi
suona altre 2 volte. La posizione di apertura viene inizializzata nella posizione di aper-
tura completa.

1333-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
RAV4-HV_OM_OM42A61L_(EL)■

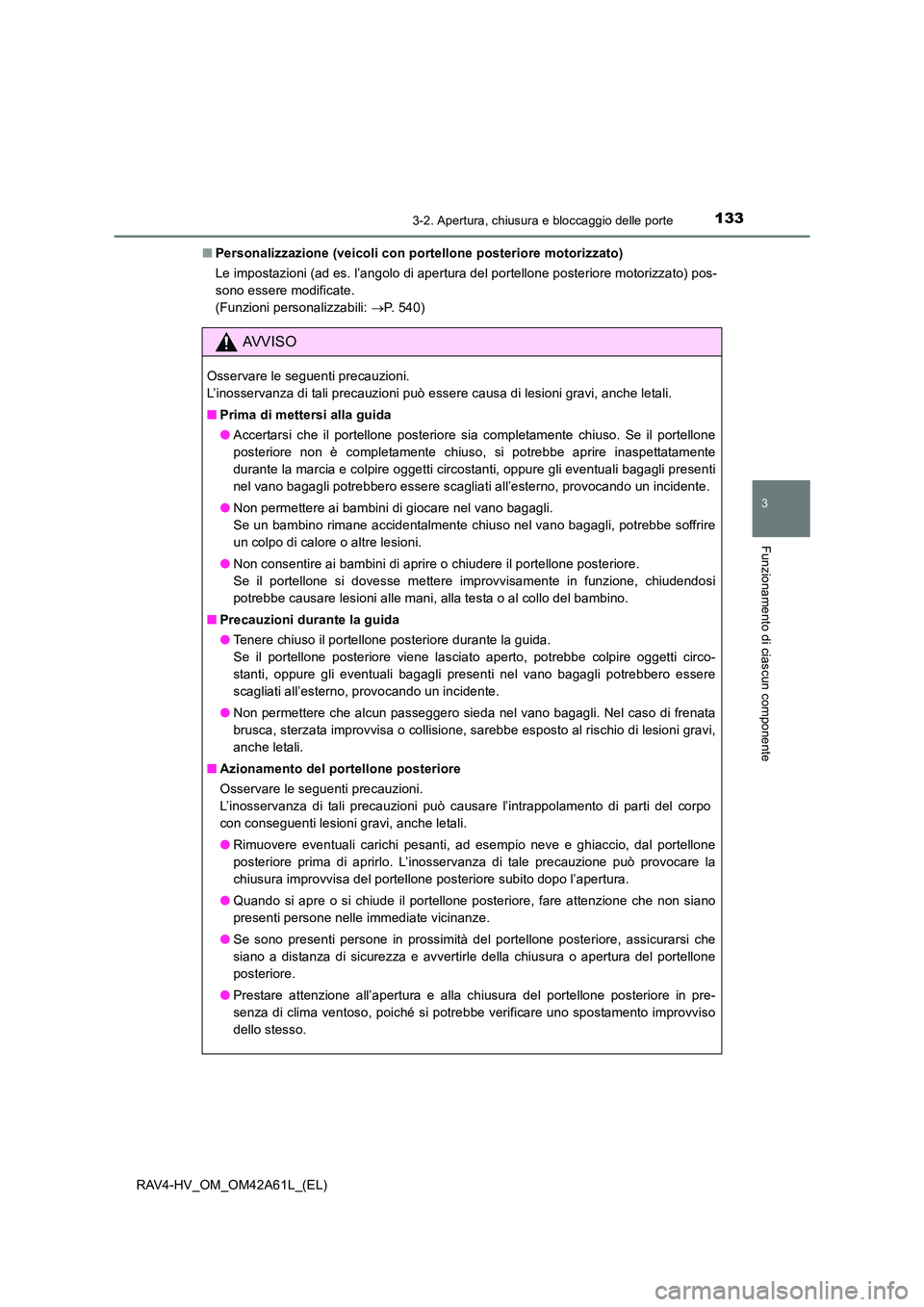

Personalizzazione (veicoli con portellone posteriore motorizzato)
Le impostazioni (ad es. l’angolo di apertura del portellone posteriore motorizzato) pos-
sono essere modificate.
(Funzioni personalizzabili: →P. 540)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
■ Prima di mettersi alla guida
●Accertarsi che il portellone posteriore sia completamente chiuso. Se il portellone
posteriore non è completamente chiuso, si potrebbe aprire inaspettatamente
durante la marcia e colpire oggetti circostanti, oppure gli eventuali bagagli presenti
nel vano bagagli potrebbero essere scagliati all’esterno, provocando un incidente.
● Non permettere ai bambini di giocare nel vano bagagli.
Se un bambino rimane accidentalmente chiuso nel vano bagagli, potrebbe soffrire
un colpo di calore o altre lesioni.
● Non consentire ai bambini di aprire o chiudere il portellone posteriore.
Se il portellone si dovesse mettere improvvisamente in funzione, chiudendosi
potrebbe causare lesioni alle mani, alla testa o al collo del bambino.
■ Precauzioni durante la guida
●Tenere chiuso il portellone posteriore durante la guida.
Se il portellone posteriore viene lasciato aperto, potrebbe colpire oggetti circo-
stanti, oppure gli eventuali bagagli presenti nel vano bagagli potrebbero essere
scagliati all’esterno, provocando un incidente.
● Non permettere che alcun passeggero sieda nel vano bagagli. Nel caso di frenata
brusca, sterzata improvvisa o collisione, sarebbe esposto al rischio di lesioni gravi,
anche letali.
■ Azionamento del portellone posteriore
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può causare l’intrappolamento di parti del corpo
con conseguenti lesioni gravi, anche letali.
●Rimuovere eventuali carichi pesanti, ad esempio neve e ghiaccio, dal portellone
posteriore prima di aprirlo. L’inosservanza di tale precauzione può provocare la
chiusura improvvisa del portellone posteriore subito dopo l’apertura.
● Quando si apre o si chiude il portellone posteriore, fare attenzione che non siano
presenti persone nelle immediate vicinanze.
● Se sono presenti persone in prossimità del portellone posteriore, assicurarsi che
siano a distanza di sicurezza e avvertirle della chiusura o apertura del portellone
posteriore.
● Prestare attenzione all’apertura e alla chiusura del portellone posteriore in pre-
senza di clima ventoso, poiché si potrebbe verificare uno spostamento improvviso
dello stesso.

1343-2. Apertura, chiusura e bloccaggio delle porte
RAV4-HV_OM_OM42A61L_(EL)
AVVISO
●Non tirare facendo presa sull’ammortizzatore del portellone posteriore (veicoli
senza portellone elettrico motorizzato) o sull’alberino del portellone posteriore (vei-
coli con portellone elettrico motorizzato) per chiuderlo, e non appendersi a tale
ammortizzatore o alberino.
Così facendo, infatti, le mani potrebbero restare schiacciate oppure l’ammortizza-
tore del portellone posteriore (veicoli senza portellone elettrico motorizzato) o
l’alberino del portellone posteriore (veicoli con portellone elettrico motorizzato)
potrebbe rompersi, causando un incidente.
● Veicoli senza portellone posteriore motorizzato: se al portellone posteriore è
agganciato un portabiciclette o un simile oggetto pesante, il portellone potrebbe
richiudersi improvvisamente subito dopo l’apertura, intrappolando o ferendo le
mani, la testa o il collo di chi si trova nelle immediate vicinanze. Quando si fissa un
accessorio al portellone posteriore, è consigliabile utilizzare una parte originale
To y o t a .

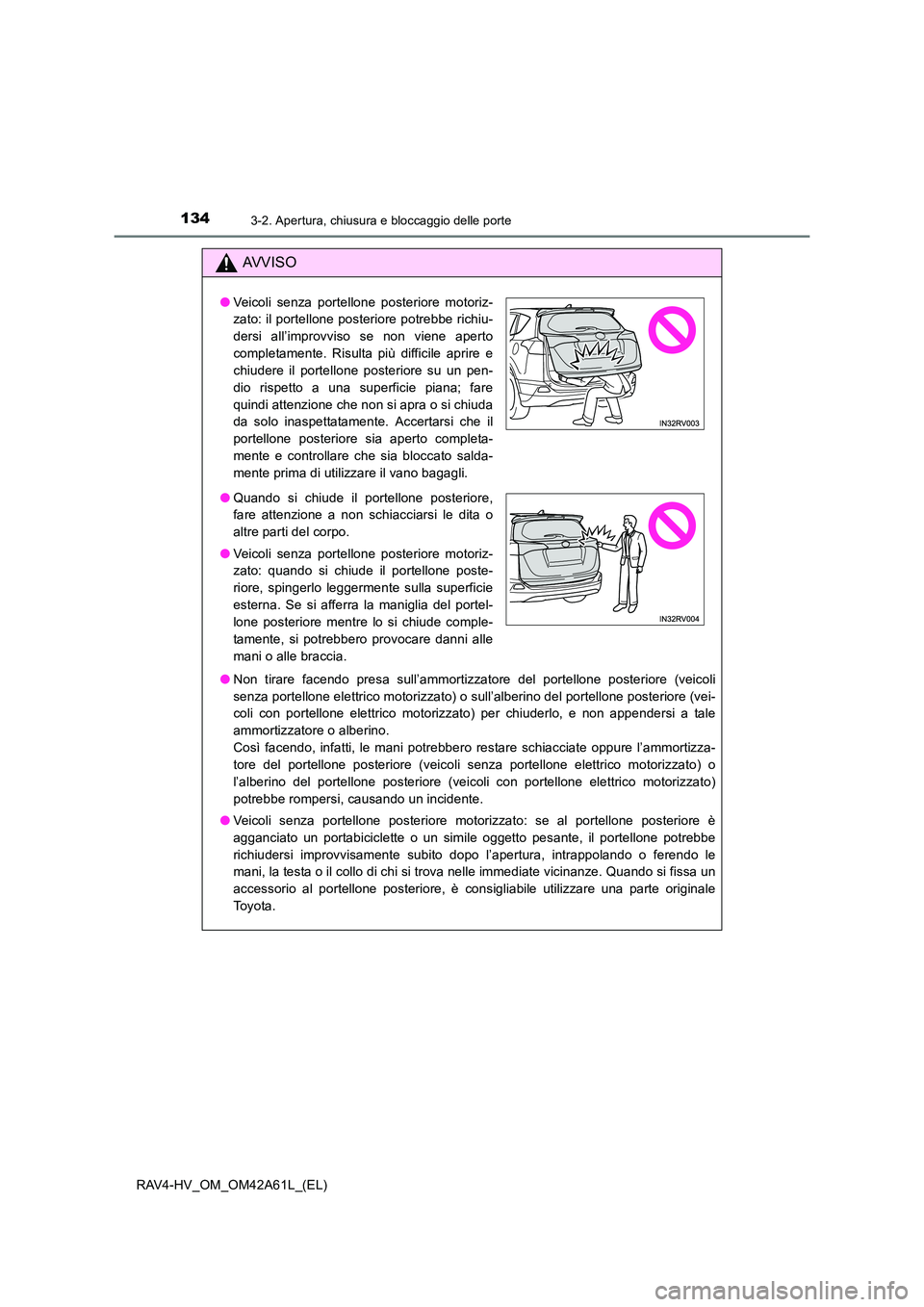

●Veicoli senza portellone posteriore motoriz-
zato: il portellone posteriore potrebbe richiu-
dersi all’improvviso se non viene aperto
completamente. Risulta più difficile aprire e
chiudere il portellone posteriore su un pen-
dio rispetto a una superficie piana; fare
quindi attenzione che non si apra o si chiuda
da solo inaspettatamente. Accertarsi che il
portellone posteriore sia aperto completa-
mente e controllare che sia bloccato salda-
mente prima di utilizzare il vano bagagli.
● Quando si chiude il portellone posteriore,
fare attenzione a non schiacciarsi le dita o
altre parti del corpo.
● Veicoli senza portellone posteriore motoriz-
zato: quando si chiude il portellone poste-
riore, spingerlo leggermente sulla superficie
esterna. Se si afferra la maniglia del portel-
lone posteriore mentre lo si chiude comple-
tamente, si potrebbero provocare danni alle
mani o alle braccia.

1353-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
RAV4-HV_OM_OM42A61L_(EL)
AVVISO

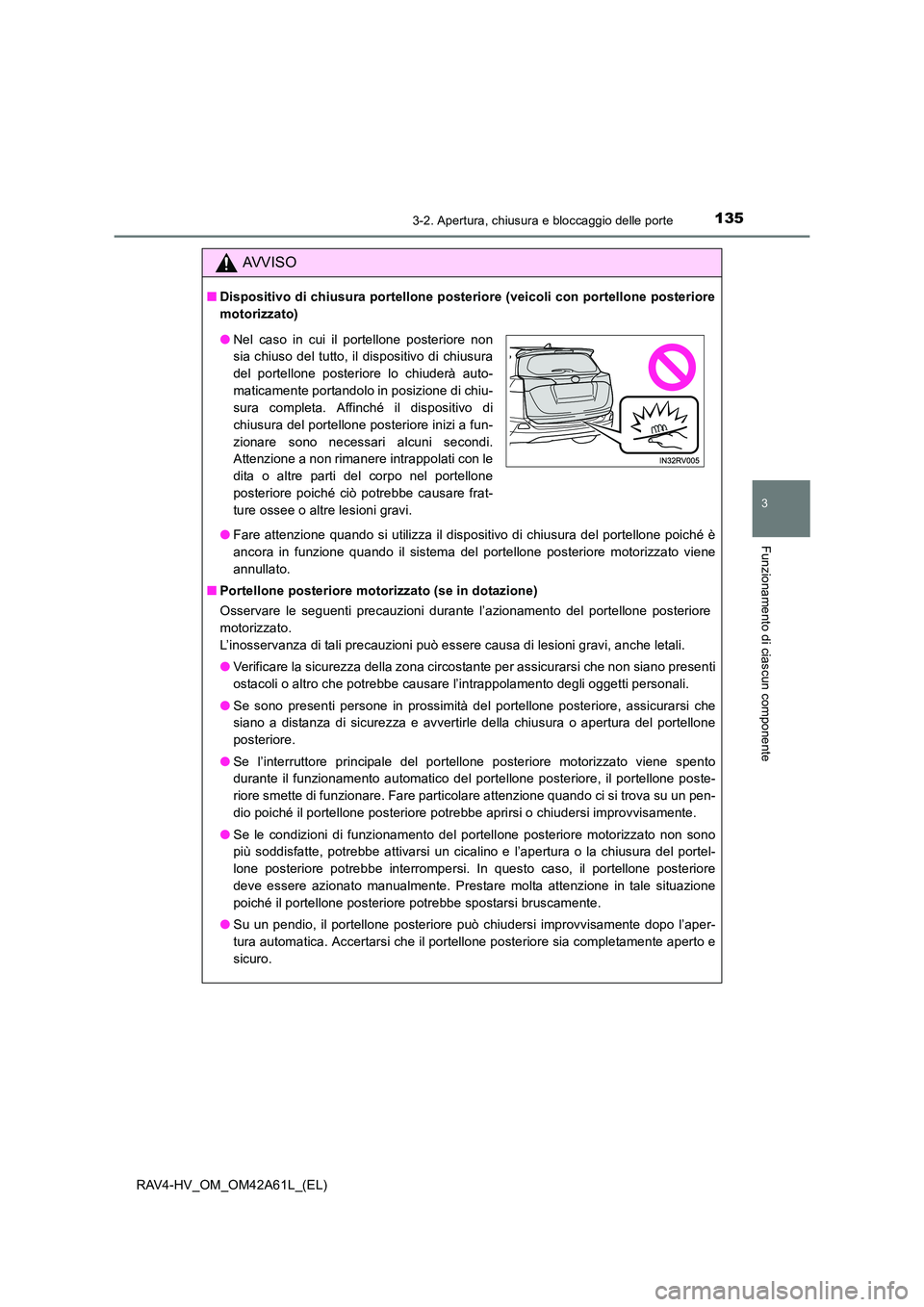

■Dispositivo di chiusura portellone posteriore (veicoli con portellone posteriore
motorizzato)
●Fare attenzione quando si utilizza il dispositivo di chiusura del portellone poiché è
ancora in funzione quando il sistema del portellone posteriore motorizzato viene
annullato.
■ Portellone posteriore motorizzato (se in dotazione)
Osservare le seguenti precauzioni durante l’azionamento del portellone posteriore
motorizzato.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
●Verificare la sicurezza della zona circostante per assicurarsi che non siano presenti
ostacoli o altro che potrebbe causare l’intrappolamento degli oggetti personali.
● Se sono presenti persone in prossimità del portellone posteriore, assicurarsi che
siano a distanza di sicurezza e avvertirle della chiusura o apertura del portellone
posteriore.
● Se l’interruttore principale del portellone posteriore motorizzato viene spento
durante il funzionamento automatico del portellone posteriore, il portellone poste-
riore smette di funzionare. Fare particolare attenzione quando ci si trova su un pen-
dio poiché il portellone posteriore potrebbe aprirsi o chiudersi improvvisamente.
● Se le condizioni di funzionamento del portellone posteriore motorizzato non sono
più soddisfatte, potrebbe attivarsi un cicalino e l’apertura o la chiusura del portel-
lone posteriore potrebbe interrompersi. In questo caso, il portellone posteriore
deve essere azionato manualmente. Prestare molta attenzione in tale situazione
poiché il portellone posteriore potrebbe spostarsi bruscamente.
● Su un pendio, il portellone posteriore può chiudersi improvvisamente dopo l’aper-
tura automatica. Accertarsi che il portellone posteriore sia completamente aperto e
sicuro.
●Nel caso in cui il portellone posteriore non
sia chiuso del tutto, il dispositivo di chiusura
del portellone posteriore lo chiuderà auto-
maticamente portandolo in posizione di chiu-
sura completa. Affinché il dispositivo di
chiusura del portellone posteriore inizi a fun-
zionare sono necessari alcuni secondi.
Attenzione a non rimanere intrappolati con le
dita o altre parti del corpo nel portellone
posteriore poiché ciò potrebbe causare frat-
ture ossee o altre lesioni gravi.

1363-2. Apertura, chiusura e bloccaggio delle porte
RAV4-HV_OM_OM42A61L_(EL)
AVVISO

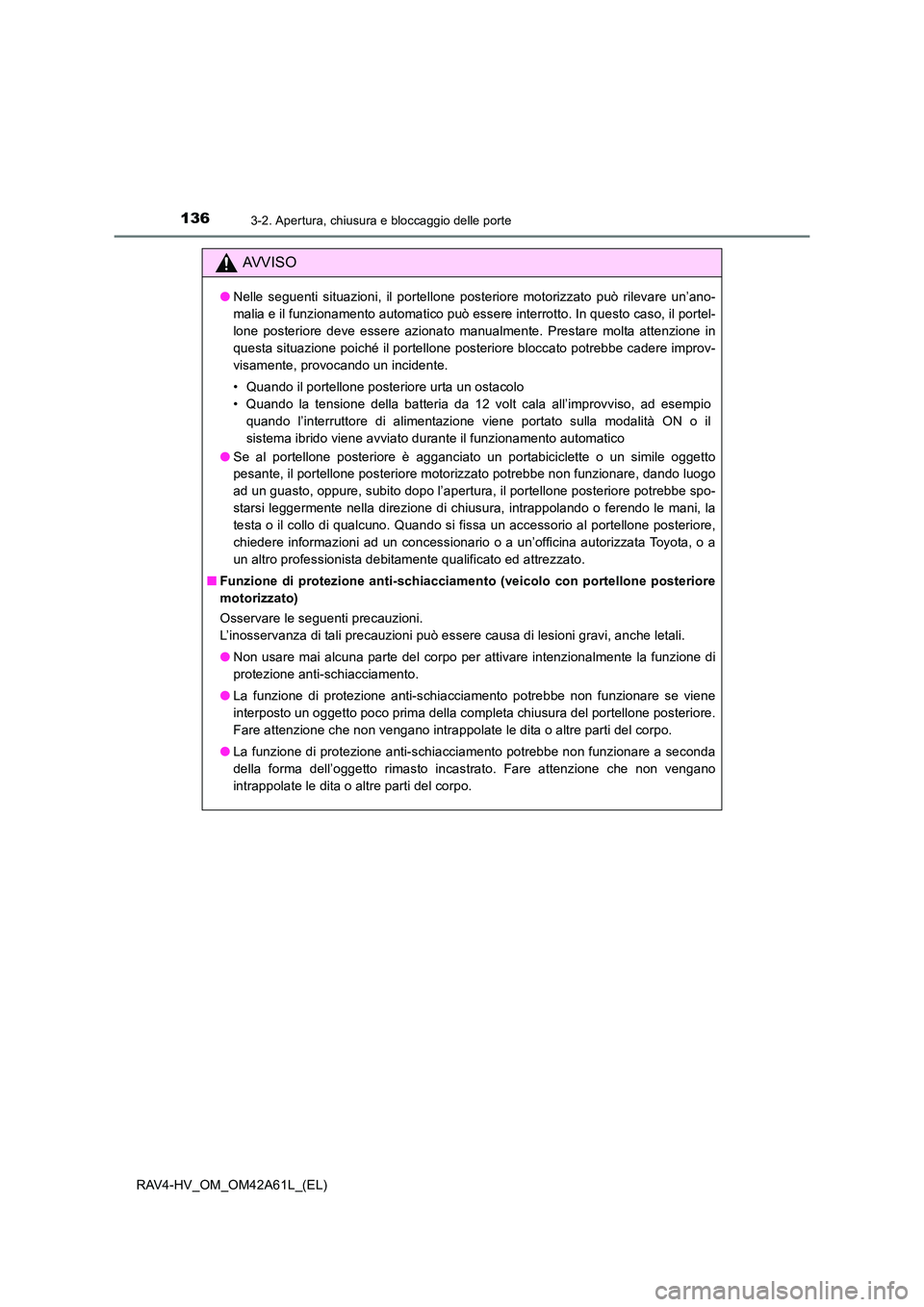

●Nelle seguenti situazioni, il portellone posteriore motorizzato può rilevare un’ano-
malia e il funzionamento automatico può essere interrotto. In questo caso, il portel-
lone posteriore deve essere azionato manualmente. Prestare molta attenzione in
questa situazione poiché il portellone posteriore bloccato potrebbe cadere improv-
visamente, provocando un incidente.
• Quando il portellone posteriore urta un ostacolo
• Quando la tensione della batteria da 12 volt cala all’improvviso, ad esempio
quando l’interruttore di alimentazione viene portato sulla modalità ON o il
sistema ibrido viene avviato durante il funzionamento automatico
● Se al portellone posteriore è agganciato un portabiciclette o un simile oggetto
pesante, il portellone posteriore motorizzato potrebbe non funzionare, dando luogo
ad un guasto, oppure, subito dopo l’apertura, il portellone posteriore potrebbe spo-
starsi leggermente nella direzione di chiusura, intrappolando o ferendo le mani, la
testa o il collo di qualcuno. Quando si fissa un accessorio al portellone posteriore,
chiedere informazioni ad un concessionario o a un’officina autorizzata Toyota, o a
un altro professionista debitamente qualificato ed attrezzato.
■ Funzione di protezione anti-schiacciamen to (veicolo con portellone posteriore
motorizzato)
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
● Non usare mai alcuna parte del corpo per attivare intenzionalmente la funzione di
protezione anti-schiacciamento.
● La funzione di protezione anti-schiacciamento potrebbe non funzionare se viene
interposto un oggetto poco prima della completa chiusura del portellone posteriore.
Fare attenzione che non vengano intrappolate le dita o altre parti del corpo.
● La funzione di protezione anti-schiacciamento potrebbe non funzionare a seconda
della forma dell’oggetto rimasto incastrato. Fare attenzione che non vengano
intrappolate le dita o altre parti del corpo.

1373-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
RAV4-HV_OM_OM42A61L_(EL)
NOTA

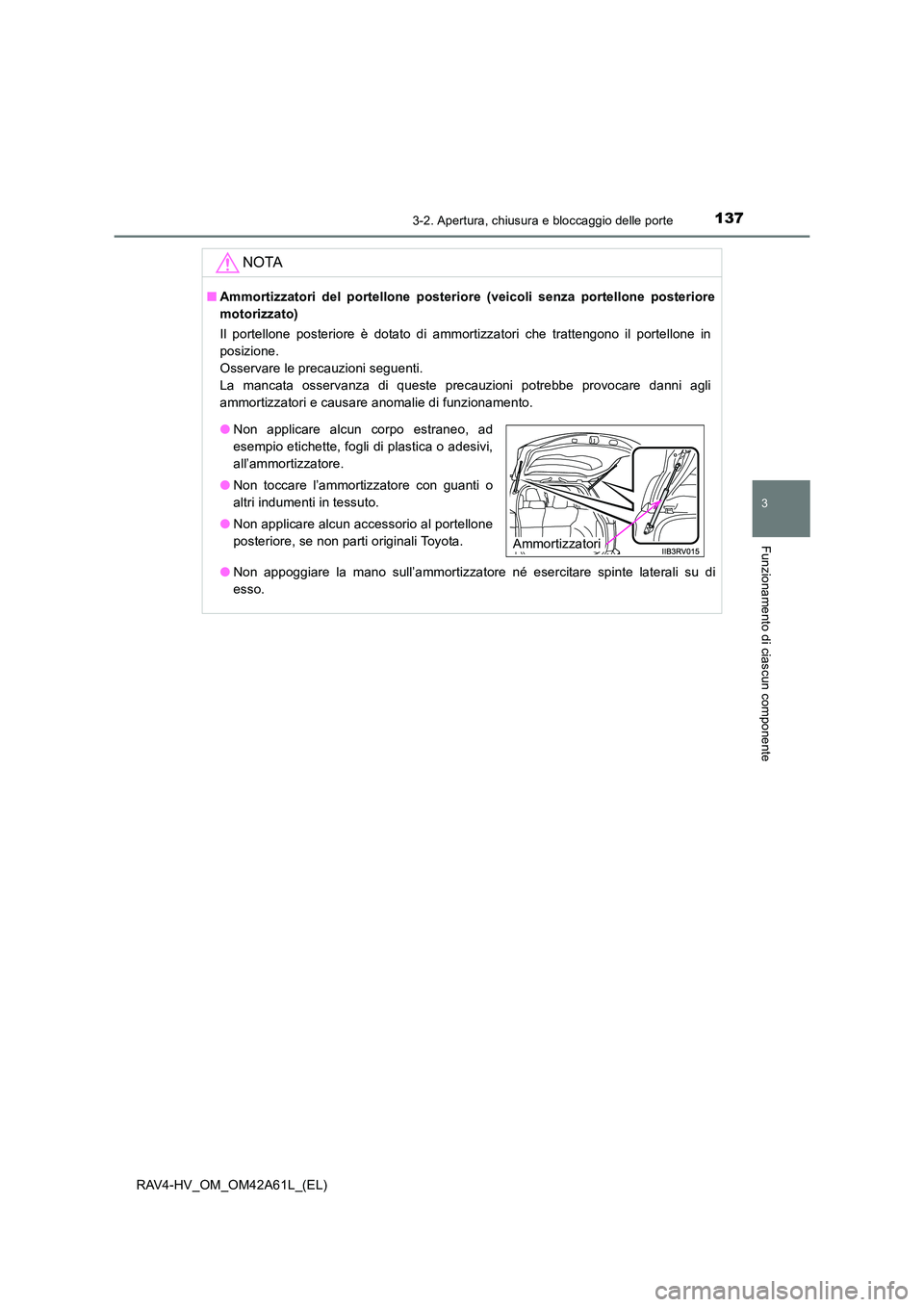

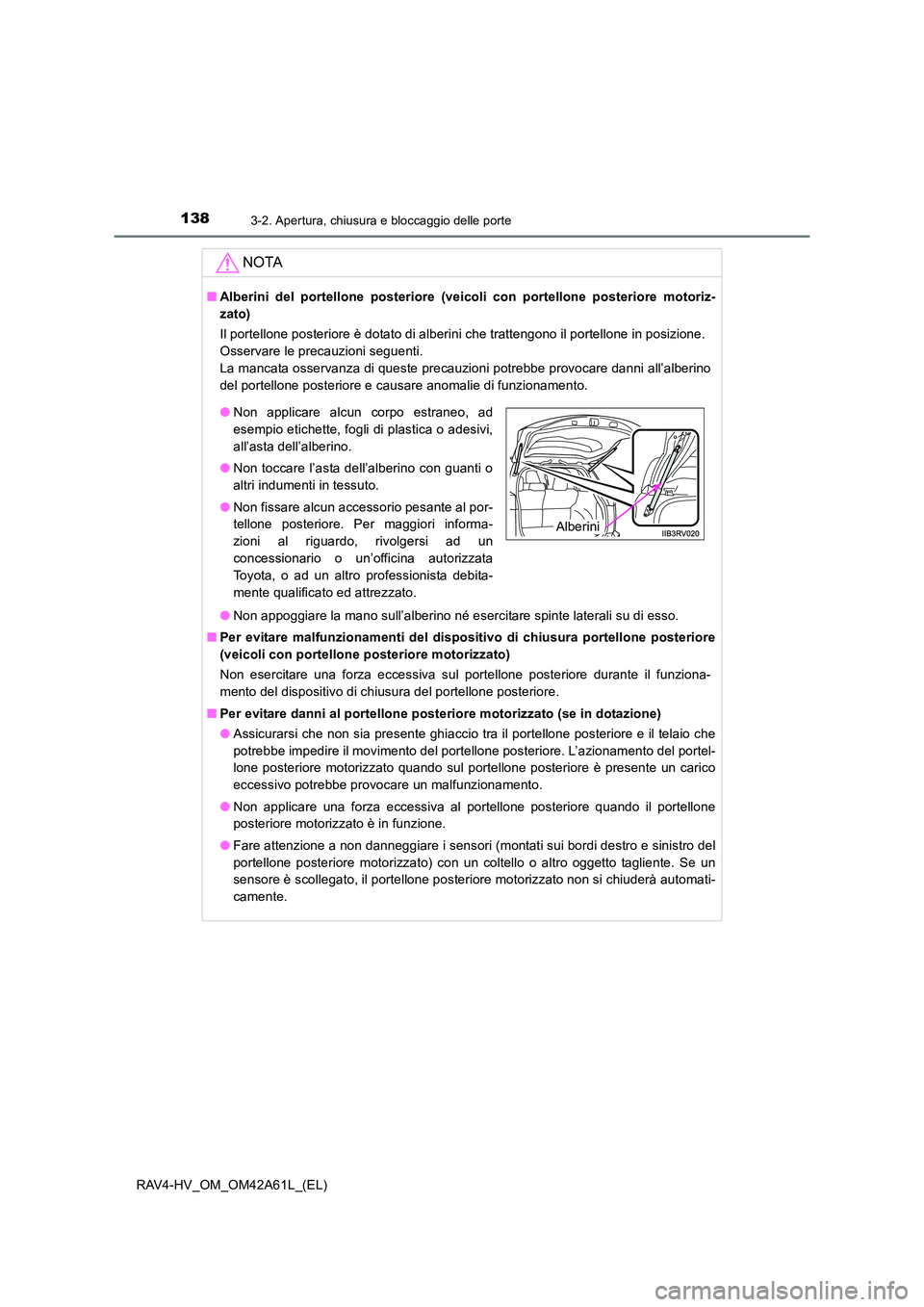

■Ammortizzatori del portellone posteriore (veicoli senza portellone posteriore
motorizzato)
Il portellone posteriore è dotato di ammortizzatori che trattengono il portellone in
posizione.
Osservare le precauzioni seguenti.
La mancata osservanza di queste precauzioni potrebbe provocare danni agli
ammortizzatori e causare anomalie di funzionamento.
●Non appoggiare la mano sull’ammortizzatore né esercitare spinte laterali su di
esso.
●Non applicare alcun corpo estraneo, ad
esempio etichette, fogli di plastica o adesivi,
all’ammortizzatore.
● Non toccare l’ammortizzatore con guanti o
altri indumenti in tessuto.
● Non applicare alcun accessorio al portellone
posteriore, se non parti originali Toyota.
Ammortizzatori

1383-2. Apertura, chiusura e bloccaggio delle porte
RAV4-HV_OM_OM42A61L_(EL)
NOTA
■Alberini del portellone posteriore (veicoli con portellone posteriore motoriz-
zato)
Il portellone posteriore è dotato di alberini che trattengono il portellone in posizione.
Osservare le precauzioni seguenti.
La mancata osservanza di queste precauzioni potrebbe provocare danni all’alberino
del portellone posteriore e causare anomalie di funzionamento.
●Non appoggiare la mano sull’alberino né esercitare spinte laterali su di esso.
■ Per evitare malfunzionamenti del dispositivo di chiusura portellone posteriore
(veicoli con portellone posteriore motorizzato)
Non esercitare una forza eccessiva sul portellone posteriore durante il funziona-
mento del dispositivo di chiusura del portellone posteriore.
■ Per evitare danni al portellone posteriore motorizzato (se in dotazione)
●Assicurarsi che non sia presente ghiaccio tra il portellone posteriore e il telaio che
potrebbe impedire il movimento del portellone posteriore. L’azionamento del portel-
lone posteriore motorizzato quando sul portellone posteriore è presente un carico
eccessivo potrebbe provocare un malfunzionamento.
● Non applicare una forza eccessiva al portellone posteriore quando il portellone
posteriore motorizzato è in funzione.
● Fare attenzione a non danneggiare i sensori (montati sui bordi destro e sinistro del
portellone posteriore motorizzato) con un coltello o altro oggetto tagliente. Se un
sensore è scollegato, il portellone posteriore motorizzato non si chiuderà automati-
camente.
●Non applicare alcun corpo estraneo, ad
esempio etichette, fogli di plastica o adesivi,
all’asta dell’alberino.
● Non toccare l’asta dell’alberino con guanti o
altri indumenti in tessuto.
● Non fissare alcun accessorio pesante al por-
tellone posteriore. Per maggiori informa-
zioni al riguardo, rivolgersi ad un
concessionario o un’officina autorizzata
Toyota, o ad un altro professionista debita-
mente qualificato ed attrezzato.
Alberini

139
3
3-2. Apertura, chiusura e bloccaggio delle porte
Funzionamento di ciascun componente
RAV4-HV_OM_OM42A61L_(EL)

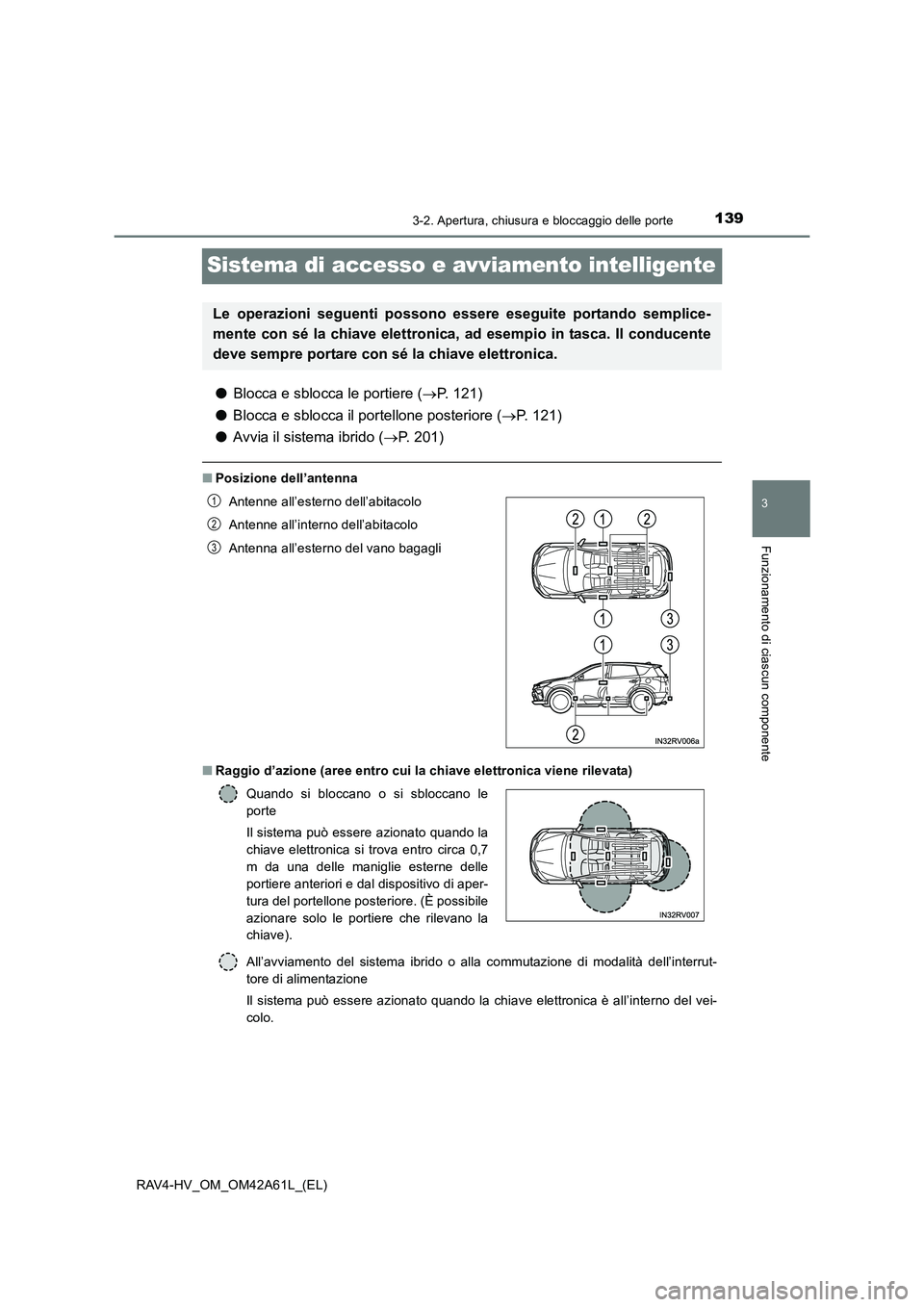

Sistema di accesso e avviamento intelligente
●Blocca e sblocca le portiere ( →P. 121)
● Blocca e sblocca il portellone posteriore ( →P. 121)
● Avvia il sistema ibrido ( →P. 201)
■ Posizione dell’antenna
■ Raggio d’azione (aree entro cui la chiave elettronica viene rilevata)
All’avviamento del sistema ibrido o alla commutazione di modalità dell’interrut-
tore di alimentazione
Il sistema può essere azionato quando la chiave elettronica è all’interno del vei-
colo.
Le operazioni seguenti possono essere eseguite portando semplice-
mente con sé la chiave elettronica, ad esempio in tasca. Il conducente
deve sempre portare con sé la chiave elettronica.
Antenne all’esterno dell’abitacolo
Antenne all’interno dell’abitacolo
Antenna all’esterno del vano bagagli
Quando si bloccano o si sbloccano le
porte
Il sistema può essere azionato quando la
chiave elettronica si trova entro circa 0,7
m da una delle maniglie esterne delle
portiere anteriori e dal dispositivo di aper-
tura del portellone posteriore. (È possibile
azionare solo le portiere che rilevano la
chiave).1
2
3

1403-2. Apertura, chiusura e bloccaggio delle porte
RAV4-HV_OM_OM42A61L_(EL)■

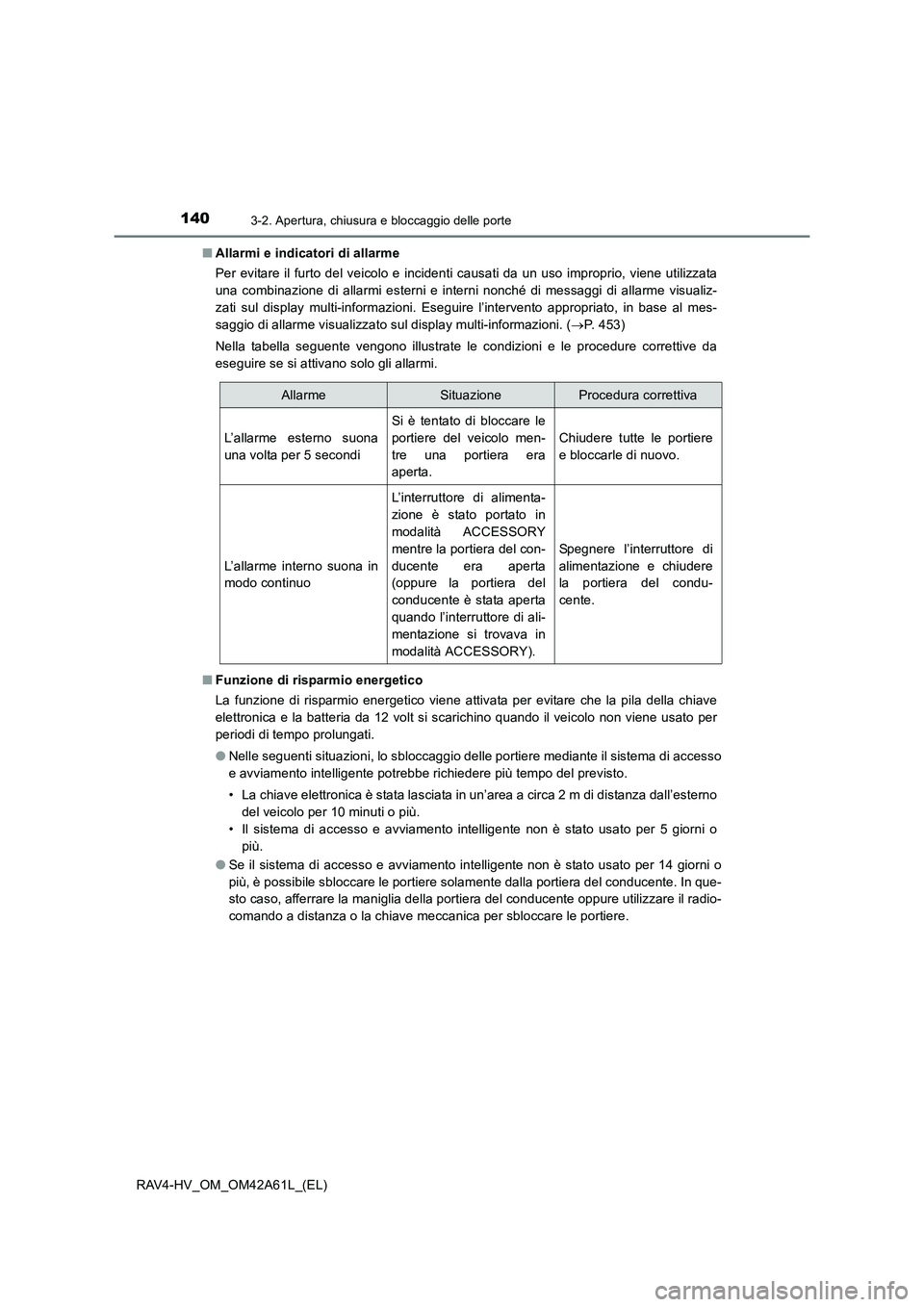

Allarmi e indicatori di allarme
Per evitare il furto del veicolo e incidenti causati da un uso improprio, viene utilizzata
una combinazione di allarmi esterni e interni nonché di messaggi di allarme visualiz-
zati sul display multi-informazioni. Eseguire l’intervento appropriato, in base al mes-
saggio di allarme visualizzato sul display multi-informazioni. ( →P. 453)
Nella tabella seguente vengono illustrate le condizioni e le procedure correttive da
eseguire se si attivano solo gli allarmi.
■ Funzione di risparmio energetico
La funzione di risparmio energetico viene attivata per evitare che la pila della chiave
elettronica e la batteria da 12 volt si scarichino quando il veicolo non viene usato per
periodi di tempo prolungati.
●Nelle seguenti situazioni, lo sbloccaggio delle portiere mediante il sistema di accesso
e avviamento intelligente potrebbe richiedere più tempo del previsto.
• La chiave elettronica è stata lasciata in un’area a circa 2 m di distanza dall’esterno
del veicolo per 10 minuti o più.
• Il sistema di accesso e avviamento intelligente non è stato usato per 5 giorni o
più.
● Se il sistema di accesso e avviamento intelligente non è stato usato per 14 giorni o
più, è possibile sbloccare le portiere solamente dalla portiera del conducente. In que-
sto caso, afferrare la maniglia della portiera del conducente oppure utilizzare il radio-
comando a distanza o la chiave meccanica per sbloccare le portiere.
AllarmeSituazioneProcedura correttiva
L’allarme esterno suona
una volta per 5 secondi
Si è tentato di bloccare le
portiere del veicolo men-
tre una portiera era
aperta.
Chiudere tutte le portiere
e bloccarle di nuovo.
L’allarme interno suona in
modo continuo
L’interruttore di alimenta-
zione è stato portato in
modalità ACCESSORY
mentre la portiera del con-
ducente era aperta
(oppure la portiera del
conducente è stata aperta
quando l’interruttore di ali-
mentazione si trovava in
modalità ACCESSORY).
Spegnere l’interruttore di
alimentazione e chiudere
la portiera del condu-
cente.
