21Tavole
RAV4-HV_OM_OM42A61L_(EL)

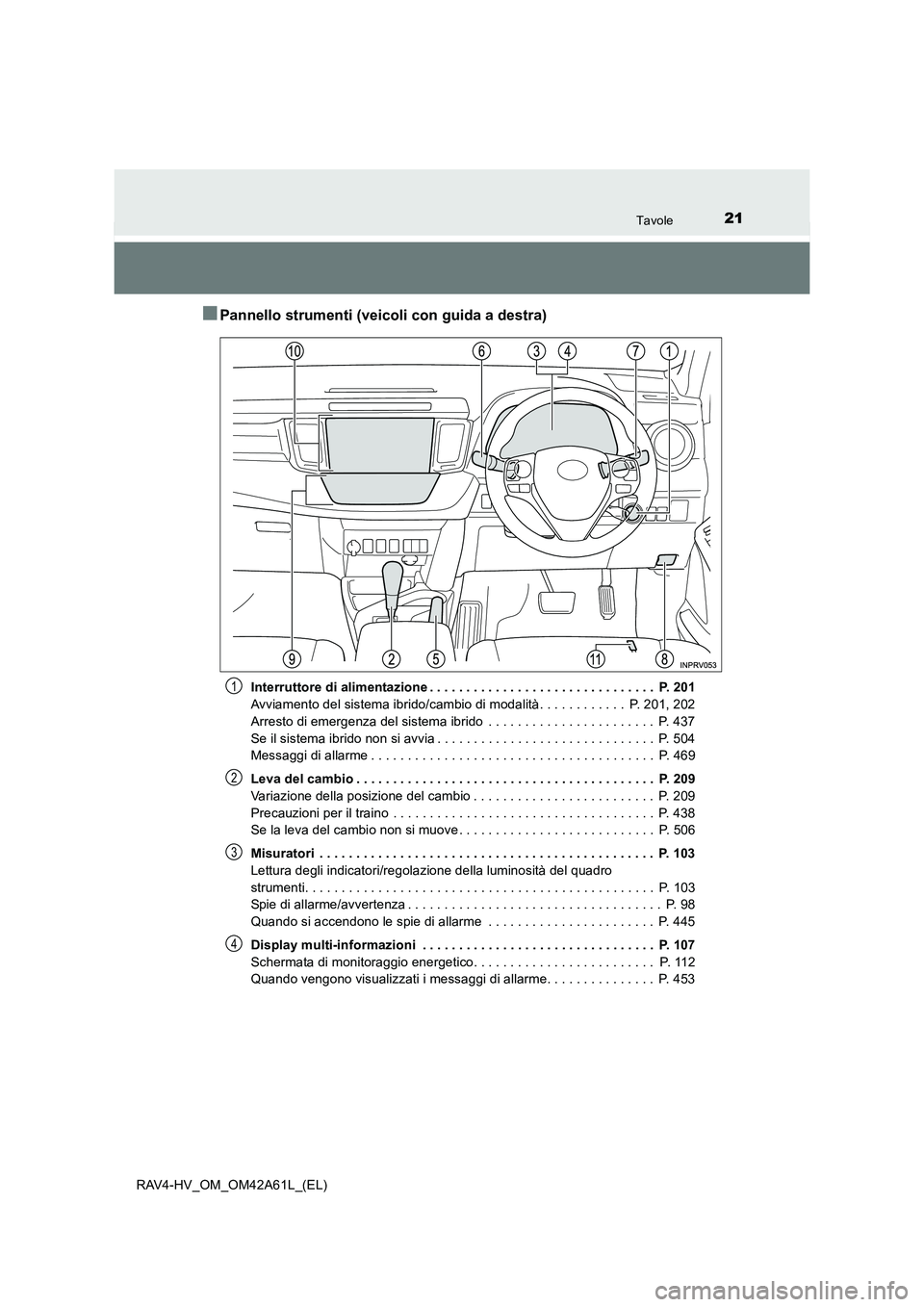

■Pannello strumenti (veicoli con guida a destra)
Interruttore di alimentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 201
Avviamento del sistema ibrido/cambio di modalità. . . . . . . . . . . . P. 201, 202
Arresto di emergenza del sistema ibrido . . . . . . . . . . . . . . . . . . . . . . . P. 437
Se il sistema ibrido non si avvia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 504
Messaggi di allarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 469
Leva del cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 209
Variazione della posizione del cambio . . . . . . . . . . . . . . . . . . . . . . . . . P. 209
Precauzioni per il traino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 438
Se la leva del cambio non si muove . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 506
Misuratori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 103
Lettura degli indicatori/regolazione della luminosità del quadro
strumenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 103
Spie di allarme/avvertenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 98
Quando si accendono le spie di allarme . . . . . . . . . . . . . . . . . . . . . . . P. 445
Display multi-informazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 107
Schermata di monitoraggio energetico. . . . . . . . . . . . . . . . . . . . . . . . . P. 112
Quando vengono visualizzati i messaggi di allarme. . . . . . . . . . . . . . . P. 4531
2
3
4
Page 22 of 568

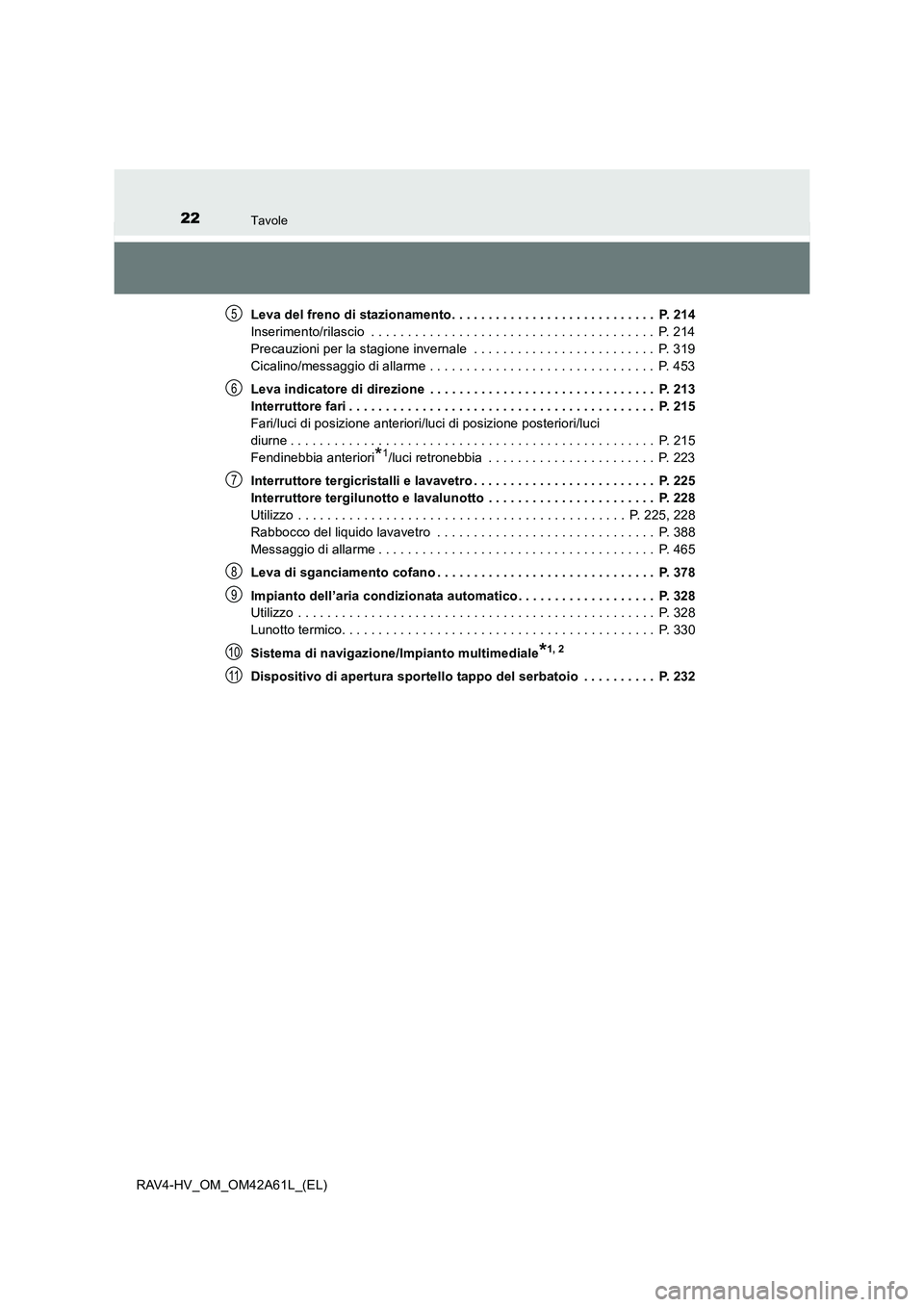

22Tavole
RAV4-HV_OM_OM42A61L_(EL)Leva del freno di stazionamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 214
Inserimento/rilascio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 214
Precauzioni per la stagione invernale . . . . . . . . . . . . . . . . . . . . . . . . . P. 319
Cicalino/messaggio di allarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 453
Leva indicatore di direzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 213
Interruttore fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 215
Fari/luci di posizione anteriori/luci di posizione posteriori/luci
diurne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 215
Fendinebbia anteriori
*1/luci retronebbia . . . . . . . . . . . . . . . . . . . . . . . P. 223
Interruttore tergicristalli e lavavetro . . . . . . . . . . . . . . . . . . . . . . . . . P. 225
Interruttore tergilunotto e lavalunotto . . . . . . . . . . . . . . . . . . . . . . . P. 228
Utilizzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 225, 228
Rabbocco del liquido lavavetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 388
Messaggio di allarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 465
Leva di sganciamento cofano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 378
Impianto dell’aria condizionata automatico . . . . . . . . . . . . . . . . . . . P. 328
Utilizzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 328
Lunotto termico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 330
Sistema di navigazione/Impianto multimediale
*1, 2
Dispositivo di apertura sportello tappo del serbatoio . . . . . . . . . . P. 232
5
6
7
8
9
10
11
Page 23 of 568

23Tavole
RAV4-HV_OM_OM42A61L_(EL)

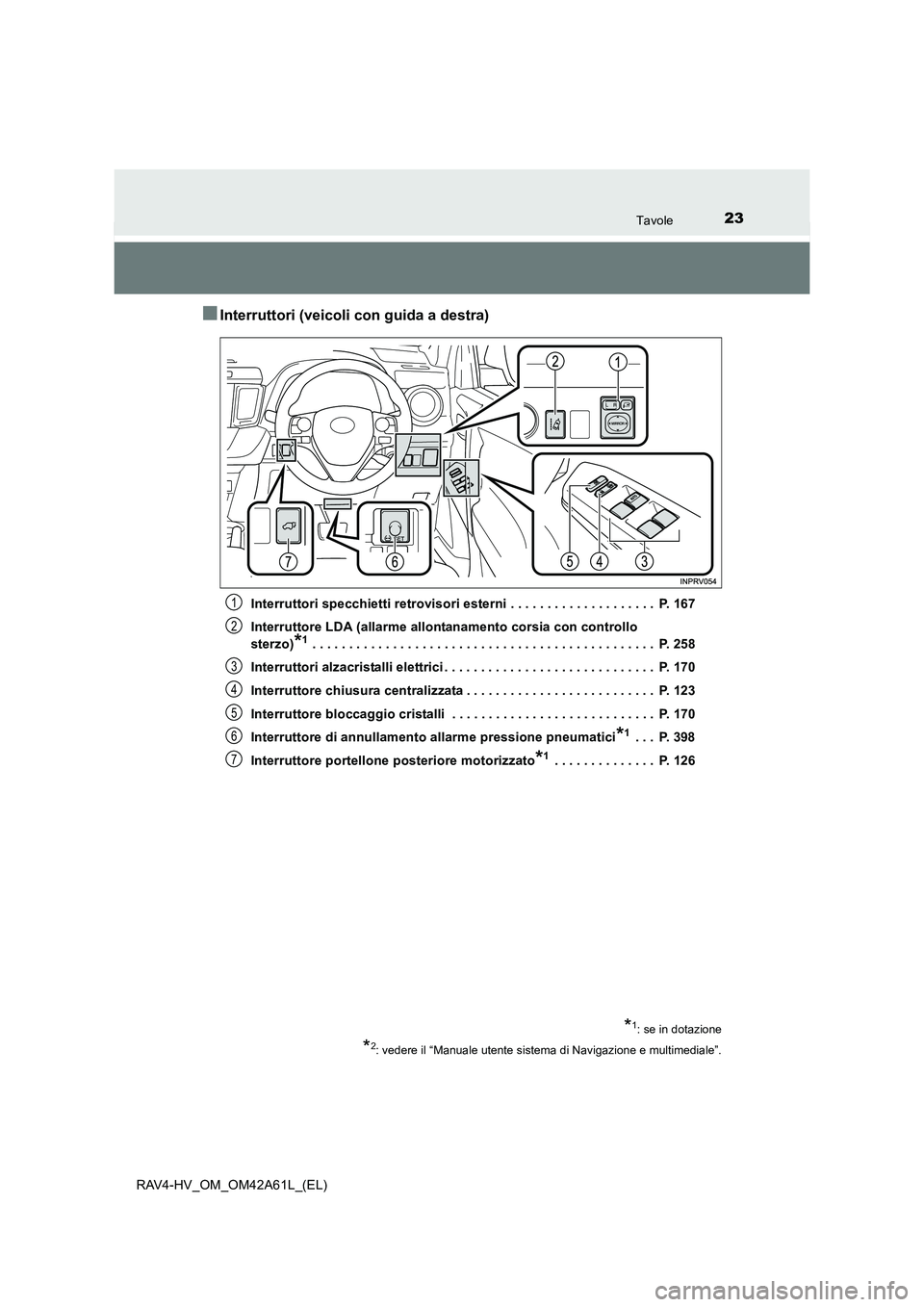

■Interruttori (veicoli con guida a destra)
Interruttori specchietti retrovisori esterni . . . . . . . . . . . . . . . . . . . . P. 167
Interruttore LDA (allarme allontanamento corsia con controllo
sterzo)
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 258
Interruttori alzacristalli elettrici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 170
Interruttore chiusura centralizzata . . . . . . . . . . . . . . . . . . . . . . . . . . P. 123
Interruttore bloccaggio cristalli . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 170
Interruttore di annullamento allarme pressione pneumatici
*1 . . . P. 398
Interruttore portellone posteriore motorizzato
*1 . . . . . . . . . . . . . . P. 126
*1: se in dotazione
*2: vedere il “Manuale utente sistema di Navigazione e multimediale”.
1
2
3
4
5
6
7
Page 24 of 568

24Tavole

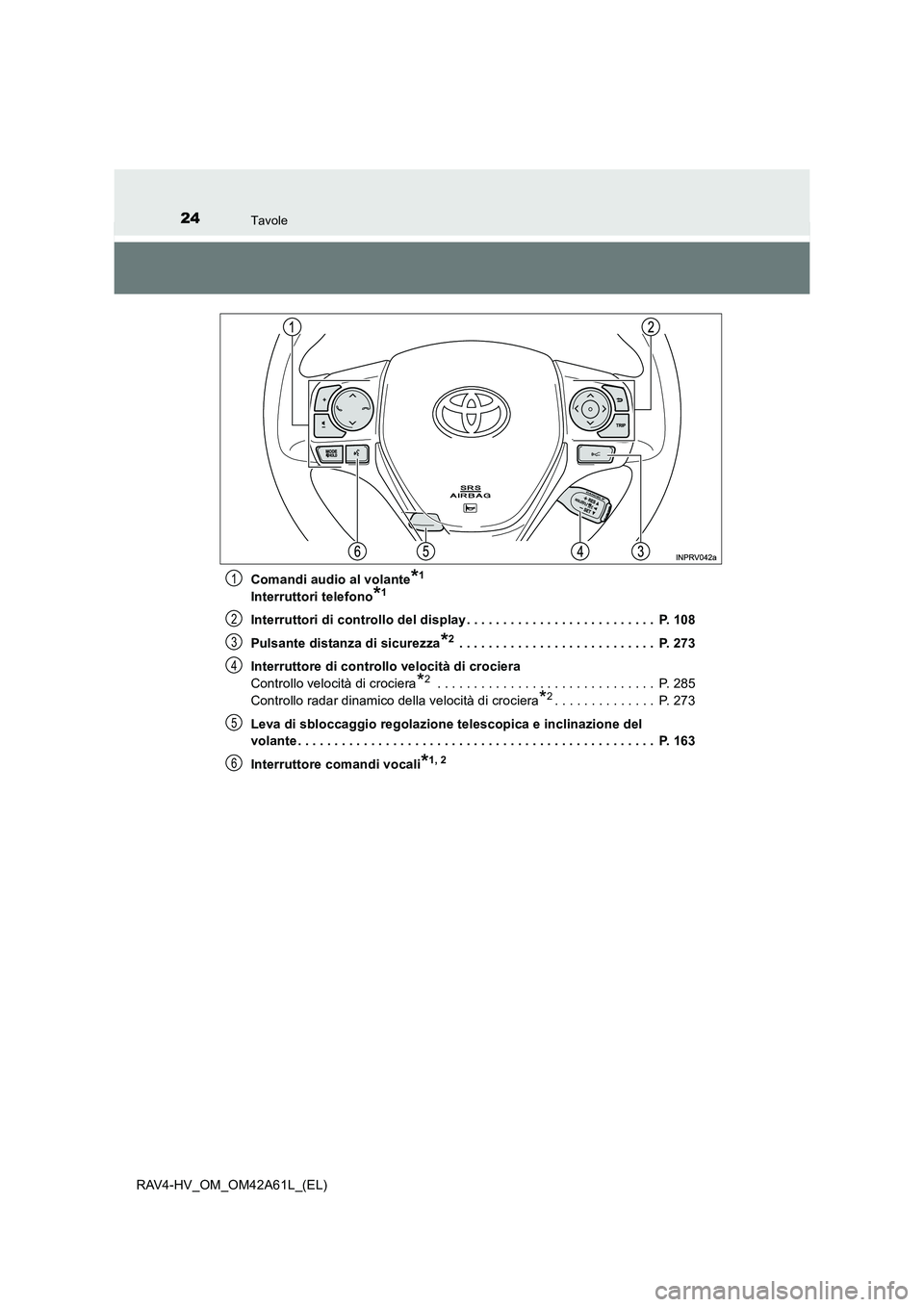

RAV4-HV_OM_OM42A61L_(EL)Comandi audio al volante
*1
Interruttori telefono*1
Interruttori di controllo del display . . . . . . . . . . . . . . . . . . . . . . . . . . P. 108
Pulsante distanza di sicurezza
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 273
Interruttore di controllo velocità di crociera
Controllo velocità di crociera
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 285
Controllo radar dinamico della velocità di crociera
*2. . . . . . . . . . . . . . P. 273
Leva di sbloccaggio regolazione telescopica e inclinazione del
volante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 163
Interruttore comandi vocali
*1, 2
1
2
3
4
5
6
Page 25 of 568

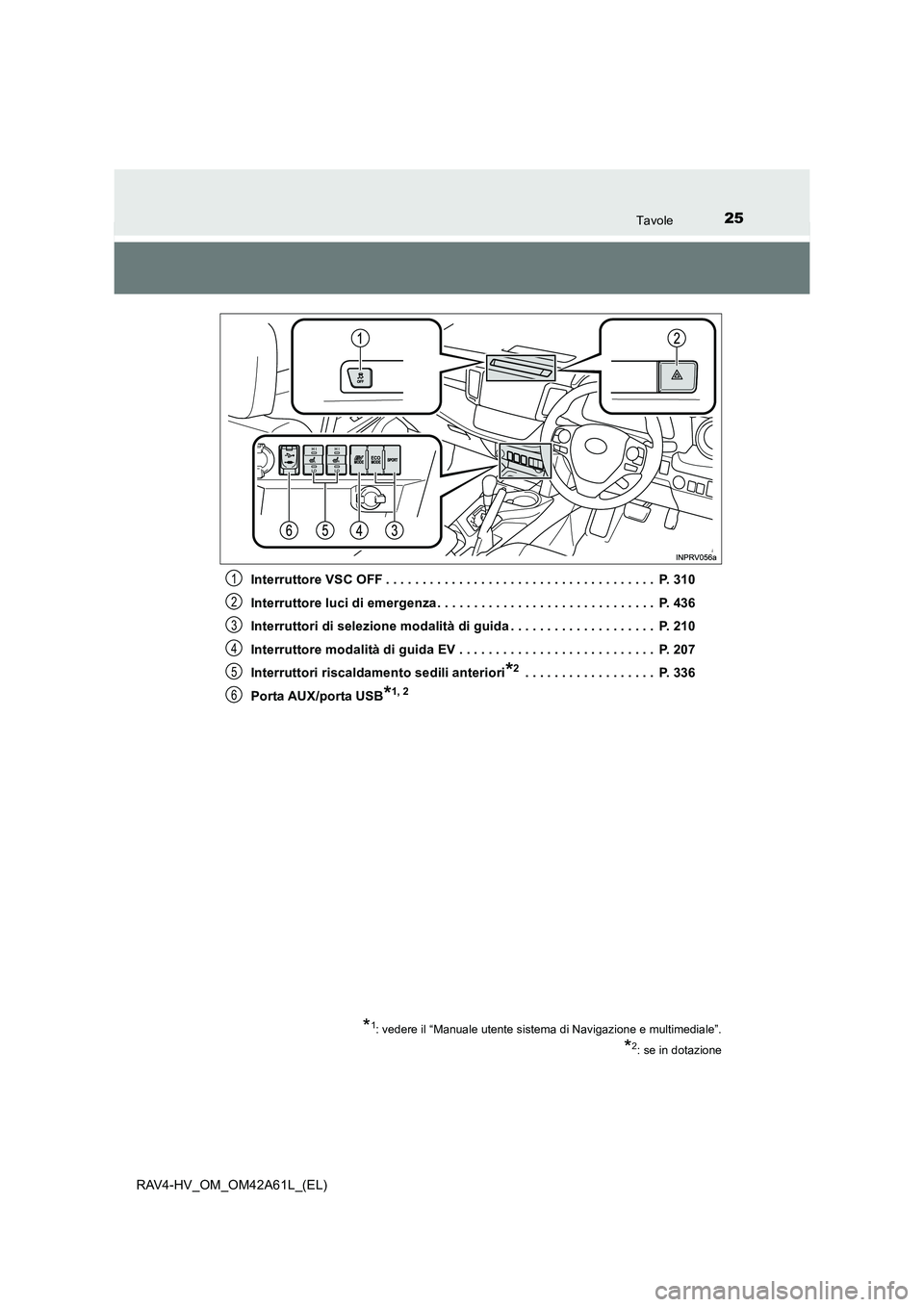

25Tavole
RAV4-HV_OM_OM42A61L_(EL)Interruttore VSC OFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 310
Interruttore luci di emergenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 436
Interruttori di selezione modalità di guida . . . . . . . . . . . . . . . . . . . . P. 210
Interruttore modalità di guida EV . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 207
Interruttori riscaldamento sedili anteriori
*2 . . . . . . . . . . . . . . . . . . P. 336
Porta AUX/porta USB
*1, 2
*1: vedere il “Manuale utente sistema di Navigazione e multimediale”.
*2: se in dotazione
1
2
3
4
5
6
Page 26 of 568

26Tavole
RAV4-HV_OM_OM42A61L_(EL)

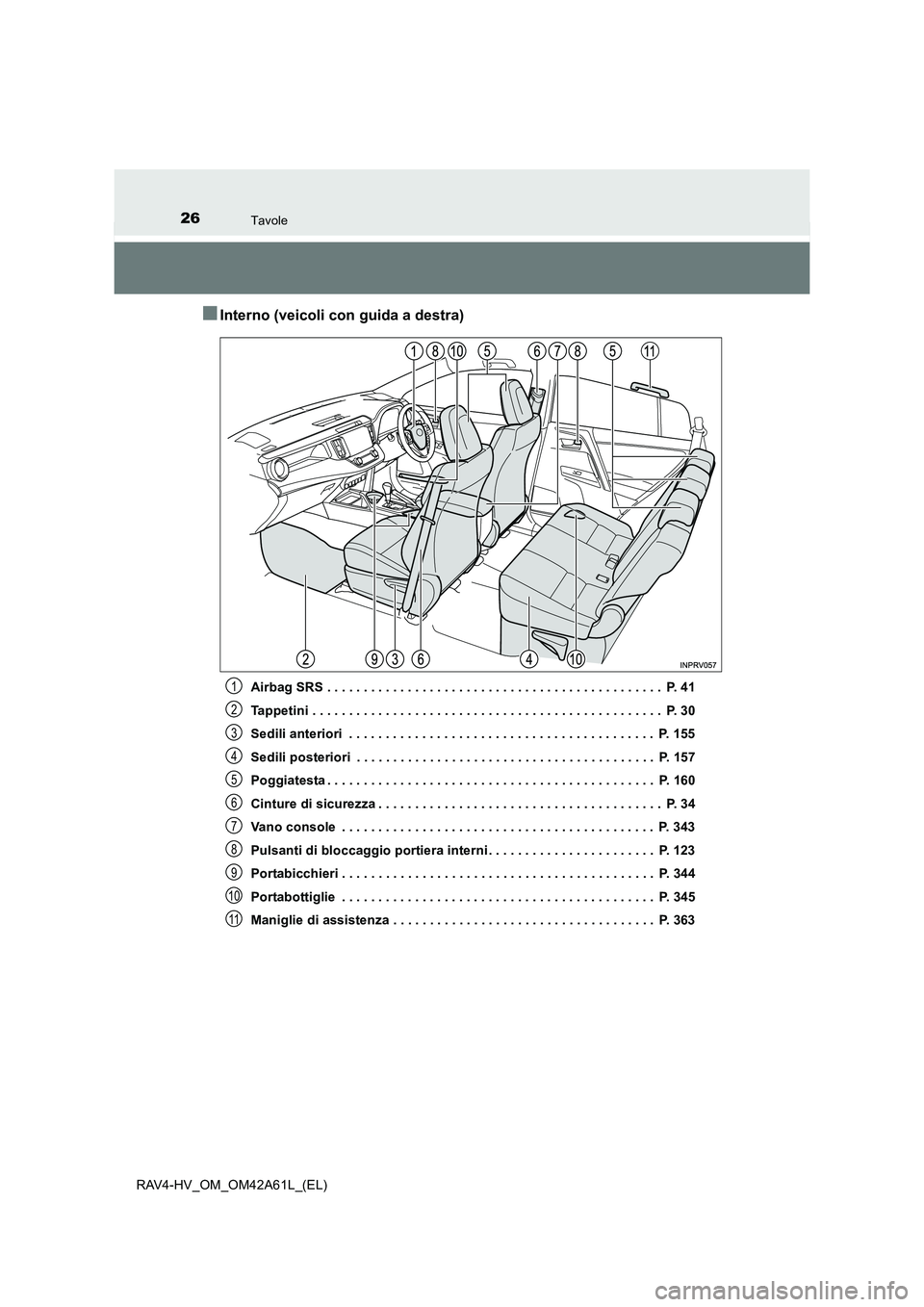

■Interno (veicoli con guida a destra)
Airbag SRS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 41
Tappetini . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 30
Sedili anteriori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 155
Sedili posteriori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 157
Poggiatesta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 160
Cinture di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 34
Vano console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 343
Pulsanti di bloccaggio portiera interni . . . . . . . . . . . . . . . . . . . . . . . P. 123
Portabicchieri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 344
Portabottiglie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 345
Maniglie di assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 3631
2
3
4
5
6
7
8
9
10
11
Page 27 of 568

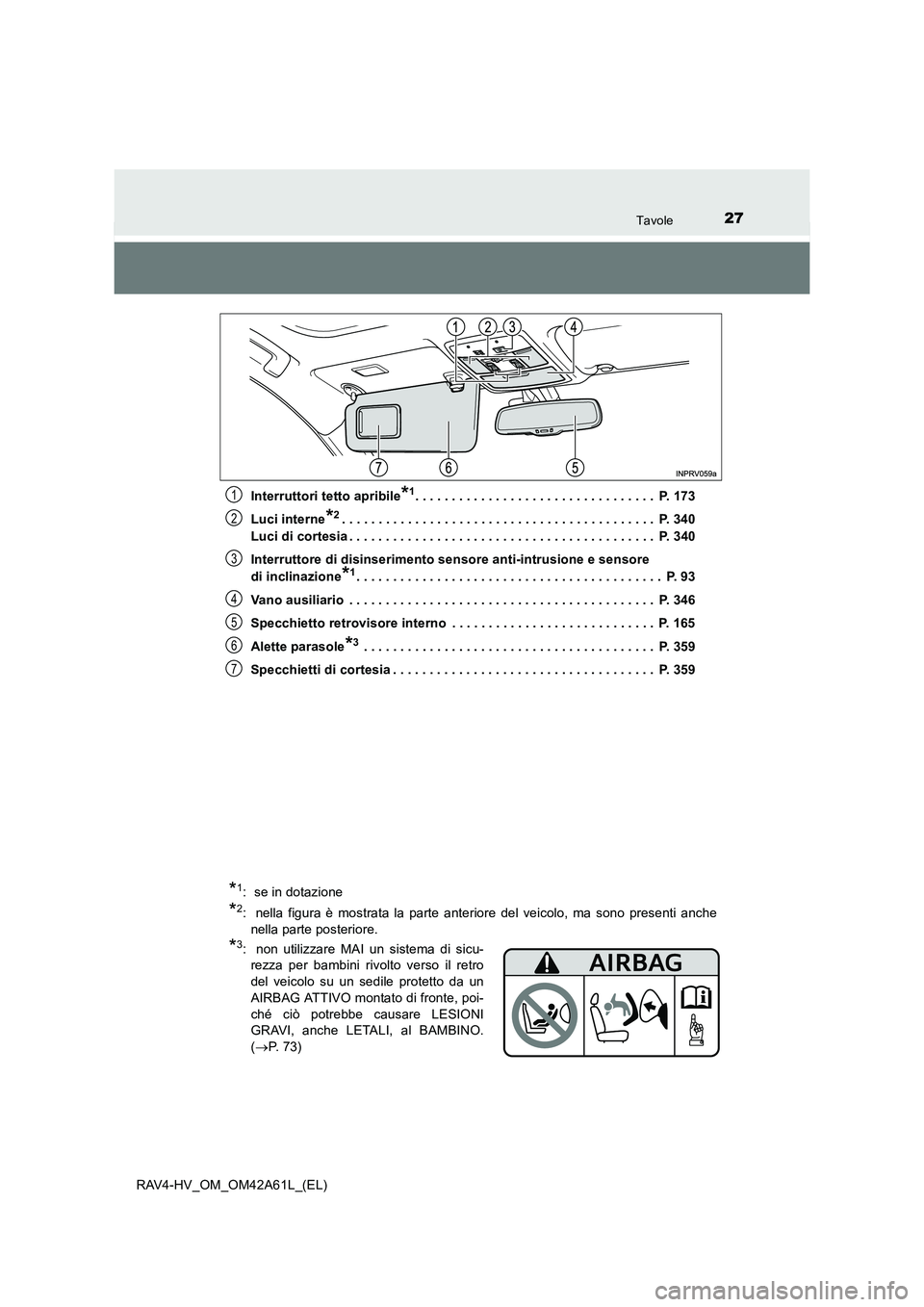

27Tavole
RAV4-HV_OM_OM42A61L_(EL)Interruttori tetto apribile
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 173
Luci interne
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 340
Luci di cortesia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 340
Interruttore di disinserimento sensore anti-intrusione e sensore
di inclinazione
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 93
Vano ausiliario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 346
Specchietto retrovisore interno . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 165
Alette parasole
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 359
Specchietti di cortesia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 359
1
2
3
4
5
6
7
*1: se in dotazione
*2: nella figura è mostrata la parte anteriore del veicolo, ma sono presenti anche nella parte posteriore.
*3: non utilizzare MAI un sistema di sicu-rezza per bambini rivolto verso il retro
del veicolo su un sedile protetto da un
AIRBAG ATTIVO montato di fronte, poi-
ché ciò potrebbe causare LESIONI
GRAVI, anche LETALI, al BAMBINO.
(→ P. 73)
Page 28 of 568

28Tavole
RAV4-HV_OM_OM42A61L_(EL)
Page 29 of 568

29
1

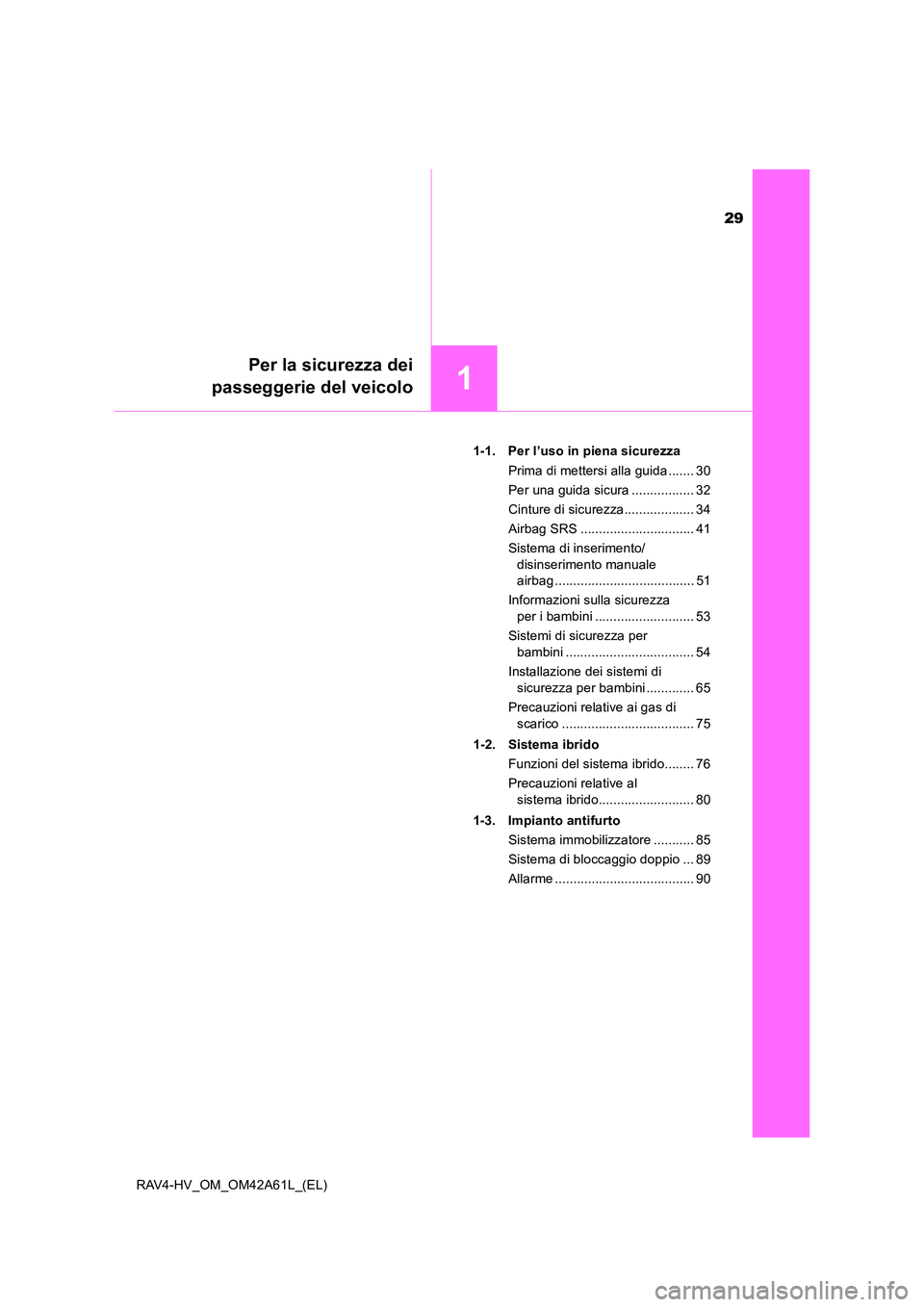

Per la sicurezza dei
passeggerie del veicolo
RAV4-HV_OM_OM42A61L_(EL) 1-1. Per l’uso in piena sicurezza
Prima di mettersi alla guida ....... 30
Per una guida sicura ................. 32
Cinture di sicurezza................... 34
Airbag SRS ............................... 41
Sistema di inserimento/disinserimento manuale
airbag ...................................... 51
Informazioni sulla sicurezza per i bambini ........................... 53
Sistemi di sicurezza per bambini ................................... 54
Installazione dei sistemi di sicurezza per bambini ............. 65
Precauzioni relative ai gas di scarico .................................... 75
1-2. Sistema ibrido Funzioni del sistema ibrido........ 76
Precauzioni relative al sistema ibrido.......................... 80
1-3. Impianto antifurto Sistema immobilizzatore ........... 85
Sistema di bloccaggio doppio ... 89
Allarme ...................................... 90
Page 30 of 568

301-1. Per l’uso in piena sicurezza
RAV4-HV_OM_OM42A61L_(EL)

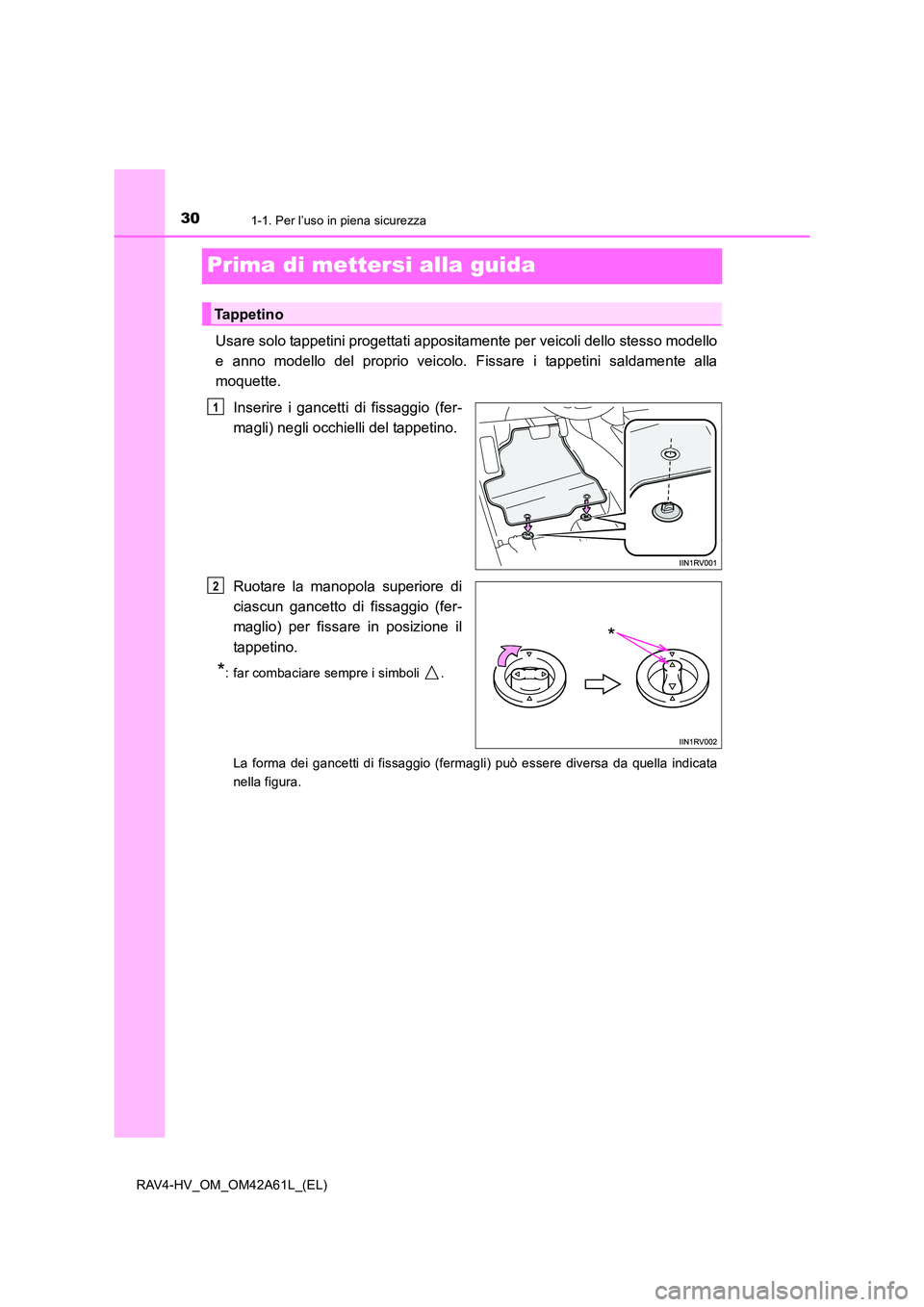

Prima di mettersi alla guida
Usare solo tappetini progettati appositamente per veicoli dello stesso modello
e anno modello del proprio veicolo. Fissare i tappetini saldamente alla
moquette.Inserire i gancetti di fissaggio (fer-
magli) negli occhielli del tappetino.
Ruotare la manopola superiore di
ciascun gancetto di fissaggio (fer-
maglio) per fissare in posizione il
tappetino.
*: far combaciare sempre i simboli .
La forma dei gancetti di fissaggio (fermagli) può essere diversa da quella indicata
nella figura.
Ta p p e t i n o
