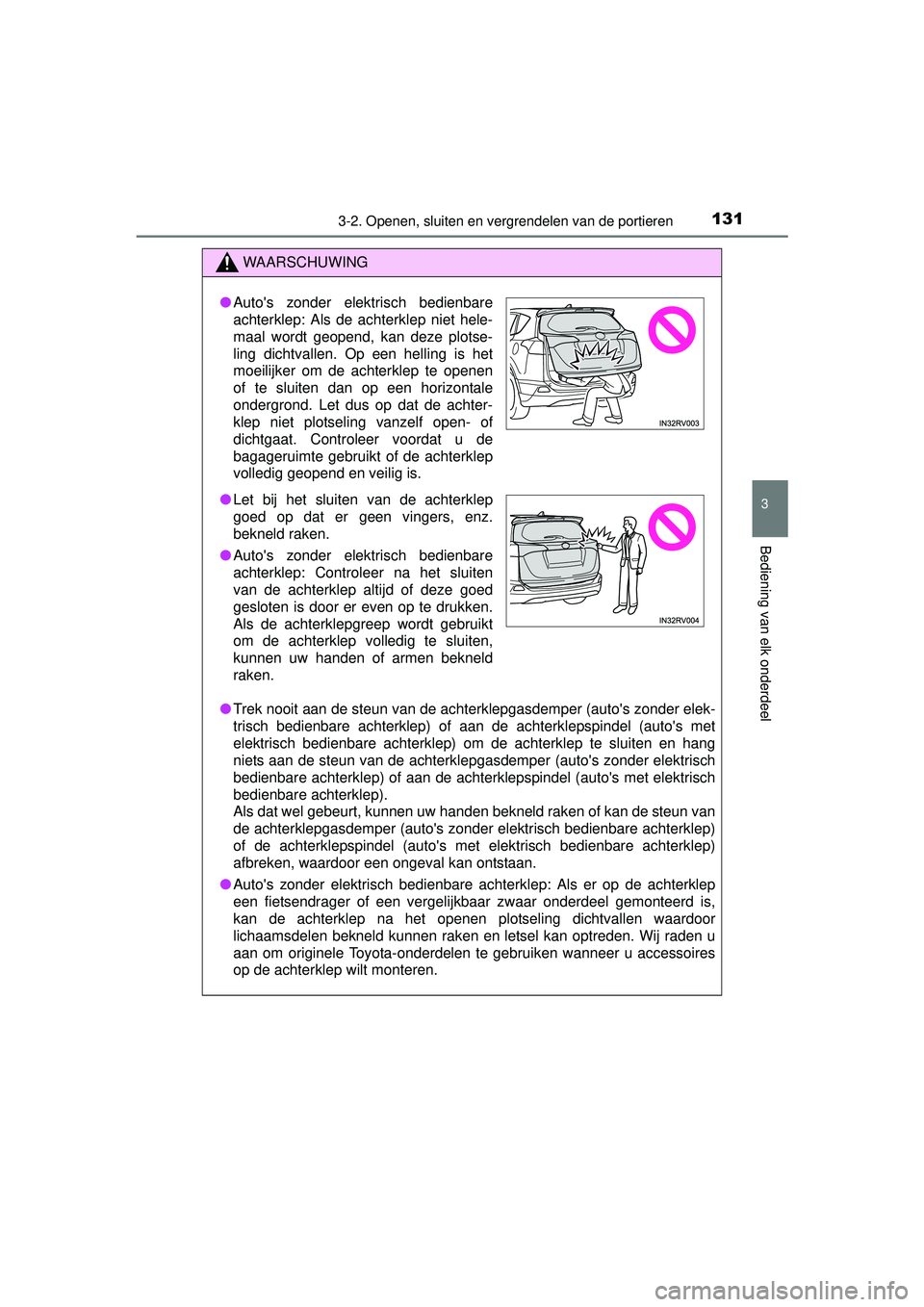

TOYOTA RAV4 HYBRID 2016 Instructieboekje (in Dutch)

1313-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4-HV_OM_OM42A57E_(EE)
WAARSCHUWING
●Trek nooit aan de steun van de achterklepgasdemper (auto's zonder elek-
trisch bedienbare achterklep) of aan de achterklepspindel (auto's met
elektrisch bedienbare achterklep) om de achterklep te sluiten en hang
niets aan de steun van de achterklepgasdemper (auto's zonder elektrisch
bedienbare achterklep) of aan de achter klepspindel (auto's met elektrisch
bedienbare achterklep).
Als dat wel gebeurt, kunnen uw handen bekneld raken of kan de steun van
de achterklepgasdemper (auto's zonder elektrisch bedienbare achterklep)
of de achterklepspindel (auto's met elektrisch bedienbare achterklep)
afbreken, waardoor een ongeval kan ontstaan.
● Auto's zonder elektrisch bedienbare ac hterklep: Als er op de achterklep
een fietsendrager of een vergelijkbaar zwaar onderdeel gemonteerd is,
kan de achterklep na het openen plotseling dichtvallen waardoor
lichaamsdelen bekneld kunnen raken en letsel kan optreden. Wij raden u
aan om originele Toyota-onderdelen te gebruiken wanneer u accessoires
op de achterklep wilt monteren.
● Auto's zonder elektrisch bedienbare
achterklep: Als de achterklep niet hele-
maal wordt geopend, kan deze plotse-
ling dichtvallen. Op een helling is het
moeilijker om de achterklep te openen
of te sluiten dan op een horizontale
ondergrond. Let dus op dat de achter-
klep niet plotseling vanzelf open- of
dichtgaat. Controleer voordat u de
bagageruimte gebruikt of de achterklep
volledig geopend en veilig is.
● Let bij het sluiten van de achterklep
goed op dat er geen vingers, enz.
bekneld raken.
● Auto's zonder elektrisch bedienbare
achterklep: Controleer na het sluiten
van de achterklep altijd of deze goed
gesloten is door er even op te drukken.
Als de achterklepgreep wordt gebruikt
om de achterklep volledig te sluiten,
kunnen uw handen of armen bekneld
raken.
RAV4-HV_OM_OM42A57E_(EE).book Page 131 Friday, October 30, 2015 12:02 PM

1323-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42A57E_(EE)
WAARSCHUWING
■Sluitsysteem achterklep (auto's met elektrisch bedienbare achterklep)
●
Wees voorzichtig wanneer u het sluit systeem gebruikt, aangezien het systeem
nog werkt wanneer de elektrisch bedienbare achterklep is uitgeschakeld.
■ Elektrisch bedienbare achterklep (indien aanwezig)
Neem bij het bedienen van de elektrisch bedienbare achterklep de vol-
gende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
● Controleer de omgeving op eventueel aanwezige obstakels of andere
zaken die ervoor kunnen zorgen dat uw bezittingen klem komen te zitten.
● Zorg als er iemand dichtbij staat dat deze persoon veilig is en meld dat u
de achterklep gaat openen of sluiten.
● Als de hoofdschakelaar van de elektrisch bedienbare achterklep tijdens
automatische werking van de achterklep wordt uitgeschakeld, stopt de
beweging van de achterklep. Wees extra voorzichtig op een helling aange-
zien de achterklep plotseling open of dicht kan gaan.
● Wanneer niet langer aan de voorwaarden voor de werking van de elek-
trisch bedienbare achterklep wordt voldaan, klinkt er mogelijk een zoemer
en zal de achterklep mogelijk niet meer openen of sluiten. De achterklep\
moet vervolgens met de hand worden bediend. Wees in dit geval extra
voorzichtig, aangezien de achterklep plotseling kan bewegen.
● Als de auto op een heuvel staat, kan de achterklep plotseling dichtvallen,
nadat deze automatisch is geopend. Zorg ervoor dat de achterklep volle-
dig is geopend.
● In de volgende situaties signaleert de elektrisch bedienbare achterklep
mogelijk een storing en wordt de automatische bediening uitgeschakeld.
In dit geval moet de achterklep met de hand worden bediend. Wees in
deze situatie extra voorzichtig, aangezien de achterklep mogelijk plotse-
ling opent of sluit, waardoor een ongeluk kan ontstaan.
• Wanneer de achterklep met een obstakel in aanraking komt
• Wanneer de spanning van de 12V-accu plotseling laag wordt, bijvoor-
beeld wanneer het contact AAN wordt gezet, of wanneer het hybride-
systeem tijdens de automatische bediening wordt gestart
●Wanneer de achterklep nog enigszins
geopend is, zal het sluitsysteem van de
achterklep deze automatisch volledig
sluiten. Het duurt enkele seconden voor-
dat het sluitsysteem van de achterklep in
werking treedt. Zorg ervoor dat uw vin-
gers e.d. niet bekneld raken, aangezien
dit ernstig letsel tot gevolg kan hebben.
RAV4-HV_OM_OM42A57E_(EE).book Page 132 Friday, October 30, 2015 12:02 PM

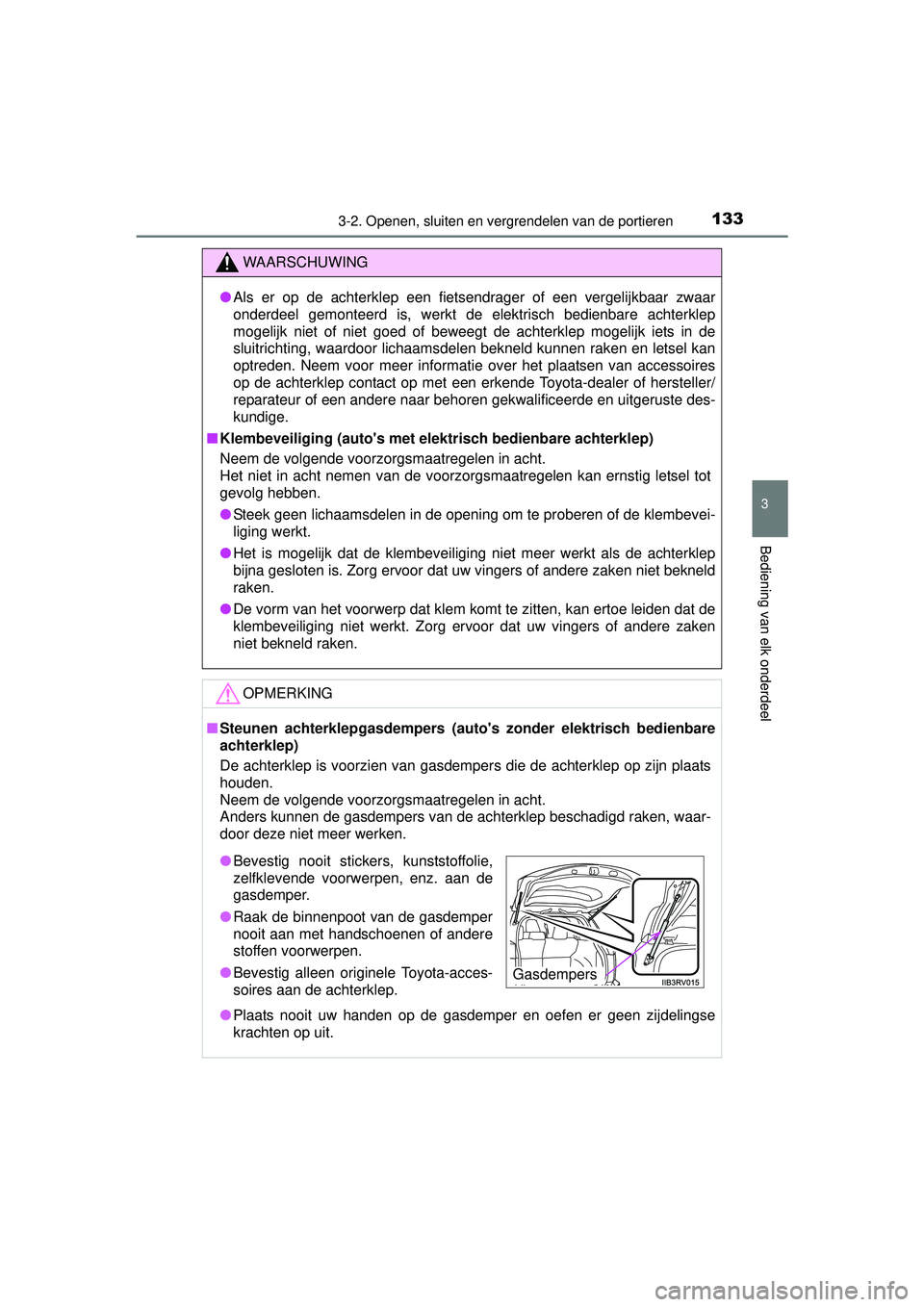

1333-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4-HV_OM_OM42A57E_(EE)
WAARSCHUWING
●Als er op de achterklep een fiets endrager of een vergelijkbaar zwaar
onderdeel gemonteerd is, werkt de elektrisch bedienbare achterklep
mogelijk niet of niet goed of beweegt de achterklep mogelijk iets in de
sluitrichting, waardoor lichaamsdelen bekneld kunnen raken en letsel kan
optreden. Neem voor meer informatie over het plaatsen van accessoires
op de achterklep contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gek walificeerde en uitgeruste des-
kundige.
■ Klembeveiliging (auto's met elektrisch bedienbare achterklep)
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
● Steek geen lichaamsdelen in de opening om te proberen of de klembevei-
liging werkt.
● Het is mogelijk dat de klembeveiliging niet meer werkt als de achterklep
bijna gesloten is. Zorg ervoor dat uw vingers of andere zaken niet bekneld
raken.
● De vorm van het voorwerp dat klem komt te zitten, kan ertoe leiden dat de
klembeveiliging niet werkt. Zorg ervoor dat uw vingers of andere zaken
niet bekneld raken.
OPMERKING
■Steunen achterklepgasdempers (aut o's zonder elektrisch bedienbare
achterklep)
De achterklep is voorzien van gasdempers die de achterklep op zijn plaats
houden.
Neem de volgende voorzorgsmaatregelen in acht.
Anders kunnen de gasdempers van de achterklep beschadigd raken, waar-
door deze niet meer werken.
● Plaats nooit uw handen op de gasdemper en oefen er geen zijdelingse
krachten op uit.
●Bevestig nooit stickers, kunststoffolie,
zelfklevende voorwerpen, enz. aan de
gasdemper.
● Raak de binnenpoot van de gasdemper
nooit aan met handschoenen of andere
stoffen voorwerpen.
● Bevestig alleen originele Toyota-acces-
soires aan de achterklep.
Gasdempers
RAV4-HV_OM_OM42A57E_(EE).book Page 133 Friday, October 30, 2015 12:02 PM

1343-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42A57E_(EE)
OPMERKING
■Achterklepspindels (auto's met elektrisch bedienbare achterklep)
De achterklep is voorzien van pennen die de achterklep op zijn plaats hou-
den.
Neem de volgende voorzorgsmaatregelen in acht.
Anders kunnen de achterklepspindels beschadigd raken, waardoor deze
niet meer werken.
● Plaats uw handen nooit op de spindel en oefen er nooit zijdelingse krach-
ten op uit.
■ Voorkomen van storingen in het slui tsysteem van de achterklep (auto's
met elektrisch bedienbare achterklep)
Oefen geen grote kracht uit op de achterklep terwijl het sluitsysteem in wer-
king is.
■ Voorkomen van beschadiging van de elektrisch bedienbare achterklep
(indien aanwezig)
● Controleer of er geen ijs zit tussen de achterklep en de sponning, waar-
door de achterklep niet bediend kan worden. Wanneer er zich te veel
gewicht op de achterklep bevindt, kunnen bij het bedienen van de elek-
trisch bedienbare achterklep storingen optreden.
● Oefen geen grote kracht uit op de achterklep terwijl de elektrisch bedien-
bare achterklep in werking is.
● Voorkom dat de sensoren (aan de rechter- en linkerzijde van de elektrisch
bedienbare achterklep) beschadigd raken door scherpe voorwerpen. Wan-
neer de sensor is losgenomen, kan de elektrisch bedienbare achterklep
niet automatisch worden gesloten.
●Bevestig nooit stickers, kunststoffolie,
zelfklevende voorwerpen, enz. aan de
astap.
● Raak de pen nooit aan met handschoe-
nen of andere stoffen voorwerpen.
● Bevestig geen zware accessoires aan
de achterklep. Neem voor meer infor-
matie contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige alvo-
rens accessoires te bevestigen.
Pennen
RAV4-HV_OM_OM42A57E_(EE).book Page 134 Friday, October 30, 2015 12:02 PM

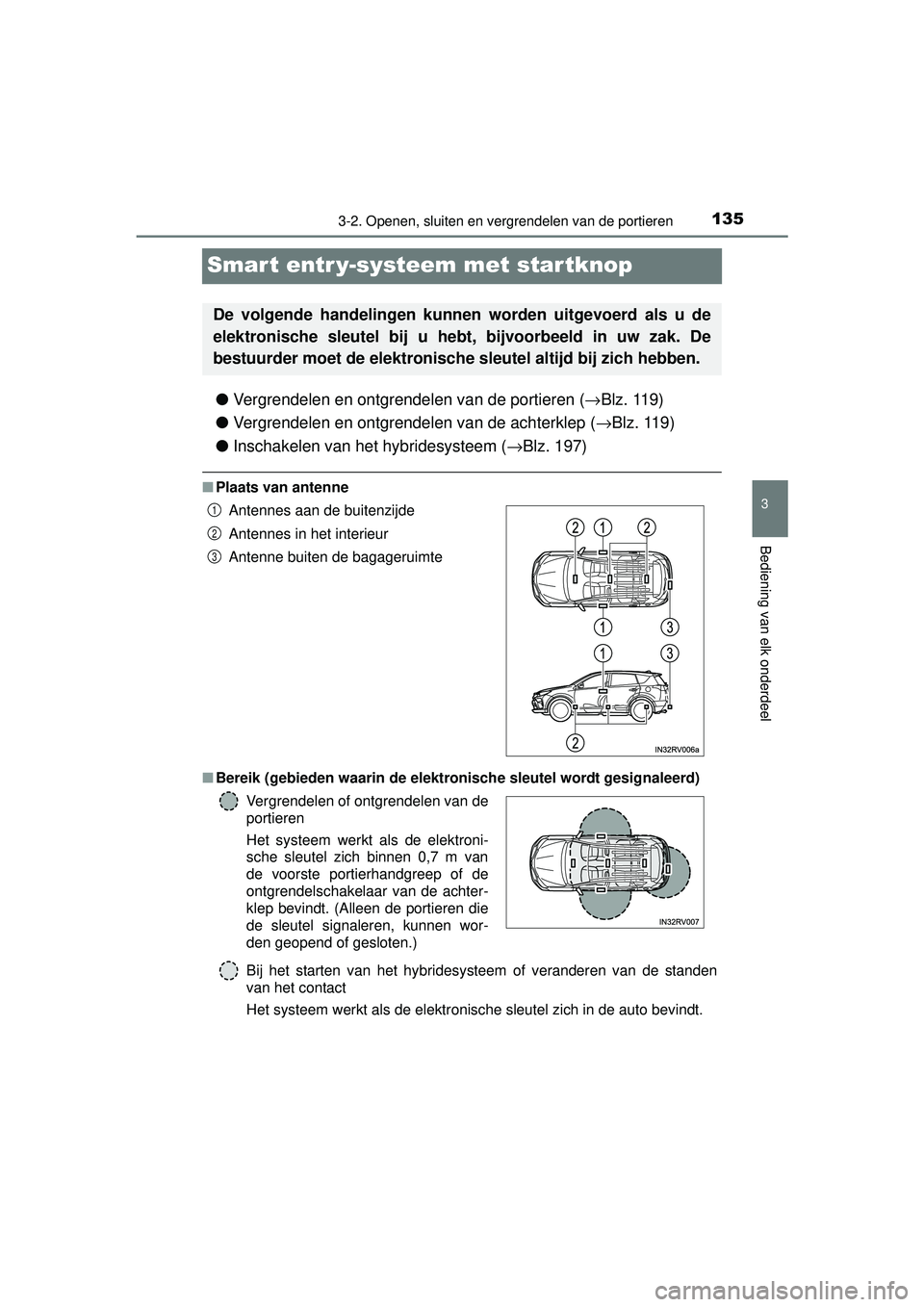

135
3
3-2. Openen, sluiten en vergrendelen van de portieren
Bediening van elk onderdeel
RAV4-HV_OM_OM42A57E_(EE)
Smart entr y-systeem met startknop
●Vergrendelen en ontgrendelen van de portieren ( →Blz. 119)
● Vergrendelen en ontgrendelen van de achterklep ( →Blz. 119)
● Inschakelen van het hybridesysteem ( →Blz. 197)
■Plaats van antenne
■ Bereik (gebieden waarin de elekt ronische sleutel wordt gesignaleerd)
Bij het starten van het hybridesysteem of veranderen van de standen
van het contact
Het systeem werkt als de elektronische sleutel zich in de auto bevindt.
De volgende handelingen kunne n worden uitgevoerd als u de
elektronische sleutel bij u hebt, bijvoorbeeld in uw zak. De
bestuurder moet de elektronische sleutel altijd bij zich hebben.
Antennes aan de buitenzijde
Antennes in het interieur
Antenne buiten de bagageruimte
Vergrendelen of ontgrendelen van de
portieren
Het systeem werkt als de elektroni-
sche sleutel zich binnen 0,7 m van
de voorste portierhandgreep of de
ontgrendelschakelaar van de achter-
klep bevindt. (Alleen de portieren die
de sleutel signaleren, kunnen wor-
den geopend of gesloten.)1
2
3
RAV4-HV_OM_OM42A57E_(EE).book Page 135 Friday, October 30, 2015 12:02 PM

1363-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42A57E_(EE)■
Alarmsignalen en waarschuwingen
Een combinatie van een in en buiten de auto hoorbaar alarm en waarschu-
wingsmeldingen op het multi-informatiedisplay zorgen ervoor dat diefstal van
de auto en ongelukken door een onjuiste bediening worden voorkomen.
Neem de juiste maatregelen als reactie op de waarschuwingsmeldingen op
het multi-informatiedisplay. ( →Blz. 441)
In onderstaande tabel worden de omstandigheden en de correctieprocedures
beschreven in de gevallen waarin alleen het alarm klinkt.
■ Energiebesparende functie
De energiebesparende functie wordt geactiveerd om te voorkomen dat de
batterij van de elektronische sleutel en de 12V-accu leeg raken wanneer de
auto gedurende langere tijd niet wordt gebruikt.
●In de volgende situaties kan het enige tijd duren voordat de portieren met
het Smart entry-systeem met startknop ontgrendeld kunnen worden.
• De elektronische sleutel bevindt zich gedurende 10 minuten of langer op
een afstand van ongeveer 2 m van de auto.
• Het Smart entry-systeem met startknop is gedurende 5 dagen of langer niet gebruikt.
● Als het Smart entry-systeem met startknop gedurende 14 dagen of langer
niet gebruikt is, kunnen de portieren alleen via het bestuurdersportier \
wor-
den ontgrendeld. Pak in dat geval de greep van het bestuurdersportier vast
of gebruik de afstandsbediening of de mechanische sleutel om de portieren
te ontgrendelen.
AlarmSituatieCorrectieprocedure
Het buiten de auto
hoorbare alarm klinkt
één keer gedurende
5 secondenEr is geprobeerd de
auto te vergrendelen
terwijl er nog een por-
tier geopend was.
Sluit alle portieren en
vergrendel ze opnieuw.
Het alarm in de auto
klinkt continu
Het contact werd in
stand ACC gezet terwijl
het bestuurdersportier
was geopend (of het
bestuurdersportier
werd geopend terwijl
het contact in stand
ACC stond).
Zet het contact UIT en
sluit het bestuurders-
portier.
RAV4-HV_OM_OM42A57E_(EE).book Page 136 Friday, October 30, 2015 12:02 PM

1373-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4-HV_OM_OM42A57E_(EE)■
Energiebesparende functie voor de ba tterij van de elektronische sleutel
Wanneer de energiebesparende functie is ingeschakeld, loopt de batterij veel
minder snel leeg omdat de ontvangst van radiogolven door de elektronische
sleutel wordt gestopt.
■ Omstandigheden die de werking beïnvloeden
Het Smart entry-systeem met startknop maakt gebruik van zwakke radiogol-
ven. In de volgende situaties kunnen storingen optreden in de communicatie
tussen de elektronische sleutel en de auto, waardoor het Smart entry-sys-
teem met startknop, de afstandsbediening en de startblokkering mogelijk niet
goed werken:
(Oplossingen: → Blz. 490)
● Wanneer de batterij van de elektronische sleutel leeg is
● In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation,
radiozender, videowall, luchthaven of andere locatie waar sterke radiogol-
ven of elektromagnetische velden aanwezig zijn
● Als u een draagbare radio, mobiele telefoon, draadloze telefoon of een
ander draadloos communicatiemiddel bij u draagt
● Wanneer de elektronische sleutel tegen een van de volgende metalen voor-
werpen wordt gehouden of erdoor wordt bedekt
• Kaarten met aluminiumfolie
• Sigarettenpakjes met aluminiumfolie erin
• Metalen portemonnees of tassen
• Muntgeld
• Metalen handwarmers
• Media zoals CD's en DVD's
● Als er andere sleutels met afstandsbediening (die radiogolven uitzenden) in
de buurt gebruikt worden
● Als u de elektronische sleutel bij u draagt samen met de volgende appara-
ten die radiogolven uitzenden
• De elektronische sleutel of een afstandsbediening van een andere auto
die radiogolven uitzendt
• Computers of pda's
• Digitale audioapparatuur
• Draagbare spelcomputers
Druk twee keer in terwijl u
ingedrukt houdt. Ga na of het controle-
lampje van de elektronische sleutel 4 keer
knippert.
Het Smart entry-systeem met startknop
kan niet worden gebruikt als de energie-
besparende functie voor de batterij is
ingeschakeld. Druk op een van de toetsen
van de elektronische sleutel om de functie
te annuleren.
RAV4-HV_OM_OM42A57E_(EE).book Page 137
Friday, October 30, 2015 12:02 PM

1383-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42A57E_(EE)●
Als een metalen coating of metalen voorwerpen aan de achterruit zijn
bevestigd
● Wanneer de elektronische sleutel in de buurt van een batterijlader of elek-
tronische apparaten wordt gehouden
■ Aanwijzing voor de instapfunctie
●Zelfs als de elektronische sleutel zich binnen het detectiegebied bevindt,
werkt het systeem in de volgende gevallen mogelijk niet juist:
• De elektronische sleutel bevindt zich te dicht bij de ruit of buitenportier-
greep, te dicht bij de grond of te hoog als de portieren worden vergren-
deld of ontgrendeld.
• De elektronische sleutel bevindt zich te dicht bij de grond of op een hoge
plaats, of te dicht bij het midden van de achterbumper, als de achterklep
wordt geopend.
• De elektronische sleutel ligt op het dashboard, op de bagageafdekking,
op de vloer of in een portiervak of het dashboardkastje wanneer het
hybridesysteem wordt gestart of de stand van het contact wordt gewij-
zigd.
● Laat de elektronische sleutel niet boven op het dashboard of in de buurt van
de portiervakken liggen wanneer u de auto verlaat. Afhankelijk van de ont-
vangst van de radiogolven wordt door de antenne mogelijk waargenomen
dat de sleutel zich buiten de auto bevindt en kunnen de portieren worden
vergrendeld vanaf de buitenzijde, w aardoor de elektronische sleutel moge-
lijk in de auto wordt opgesloten.
● Zolang de elektronische sleutel zich binnen het detectiegebied bevindt, kun-
nen de portieren door een willekeurige persoon worden vergrendeld en ont-
grendeld. De auto kan echter alleen worden ontgrendeld via de portieren die
de elektronische sleutel signaleren.
● Zelfs als de elektronische sleutel zich buiten de auto bevindt, kan het hybri-
desysteem mogelijk worden gestart als de elektronische sleutel zich in de
buurt van de ruit bevindt.
● Als de sleutel zich binnen het ontvangstgebied bevindt en er een grote hoe-
veelheid water op de portiergreep terechtkomt (bijvoorbeeld tijdens een
zware regenbui of het wassen van de auto), kunnen de portieren worden
ontgrendeld of vergrendeld. (Als de portieren niet worden geopend en
gesloten, worden deze na ongeveer 30 seconden automatisch weer ver-
grendeld.)
● Als de afstandsbediening wordt gebruikt om de portieren te vergrendelen
terwijl de elektronische sleutel zich in de nabijheid van de auto bevindt,
bestaat de mogelijkheid dat de portieren niet ontgrendeld worden door de
instapfunctie. (Gebruik de afstandsbediening om de portieren te ontgrende-
len.)
● Wanneer u de vergrendelsensor aanraakt terwijl u handschoenen draagt,
kan de reactie van het systeem trager zijn of worden de portieren mogelijk
niet ontgrendeld.
RAV4-HV_OM_OM42A57E_(EE).book Page 138 Friday, October 30, 2015 12:02 PM

1393-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4-HV_OM_OM42A57E_(EE)●
Wanneer de vergrendelactie is uitgevoerd met de vergrendelsensor, worden
maximaal tweemaal achter elkaar identificatiesignalen getoond. Vervolgens
worden geen identificatiesignalen gegeven. (indien aanwezig)
● Als de portiergreep nat wordt terwijl de elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het portier herhaaldelijk worden vergrendeld
en ontgrendeld. Volg in dat geval de correctieprocedure hieronder bij het
wassen van de auto:
• Plaats de elektronische sleutel op een afstand van ten minste 2 meter
van de auto. (Zorg ervoor dat de sleutel niet gestolen wordt.)
• Schakel de energiebesparende functie voor de batterij in om het Smart entry-systeem met startknop uit te schakelen. ( →Blz. 137)
● Als de elektronische sleutel zich in de auto bevindt en een portiergreep
wordt nat tijdens het wassen van de auto, wordt er mogelijk een melding
weergegeven op het multi-informatiedisp lay en klinkt er een zoemer buiten
de auto. Vergrendel alle portieren om het alarm uit te schakelen.
● Als de vergrendelsensor in aanraking komt met ijs, sneeuw, modder, enz.,
werkt deze mogelijk niet goed. Reinig de vergrendelsensor en raak hem
opnieuw aan of gebruik de vergrendelsensor aan de onderzijde van de por-
tiergreep.
● Het plotseling bedienen van de handgreep of het bedienen van de hand-
greep direct nadat u het effectieve bereik bent binnengestapt, kan ontgren-
deling van de portieren belemmeren. Laat in dat geval de portiergreep los
en controleer of de portieren worden ontgrendeld voordat u opnieuw aan de
portiergreep trekt.
● Als u de portiergreep vastpakt terwijl u handschoenen draagt, worden de
portieren mogelijk niet ontgrendeld.
● Als er zich een andere elektronische sleutel binnen het detectiegebied
bevindt, is de reactietijd voor het ontgrendelen van de portieren nadat een
portiergreep is vastgepakt, mogelijk langer.
■ Als er gedurende langere tijd niet met de auto wordt gereden
●Bewaar, om diefstal van de auto te voorkomen, de elektronische sleutel niet
binnen een afstand van 2 meter van de auto.
● Het Smart entry-systeem met startknop kan vooraf worden uitgeschakeld.
(→Blz. 519)
■ Voor een juiste bediening van het systeem
Zorg ervoor dat u de elektronische sleutel bij u hebt als u het systeem
bedient. Houd de elektronische sleutel niet te dicht bij de auto als u het sys-
teem van buitenaf bedient.
Afhankelijk van de positie en de conditie waarin de elektronische sleutel
wordt bewaard, wordt de sleutel mogelijk niet correct door het systeem gesig-
naleerd, waardoor het systeem wellicht ni et juist functioneert. (Het alarm kan
per ongeluk afgaan of de functie die voorkomt dat de portieren per ongeluk
worden vergrendeld, werkt wellicht niet.)
RAV4-HV_OM_OM42A57E_(EE).book Page 139 Friday, October 30, 2015 12:02 PM

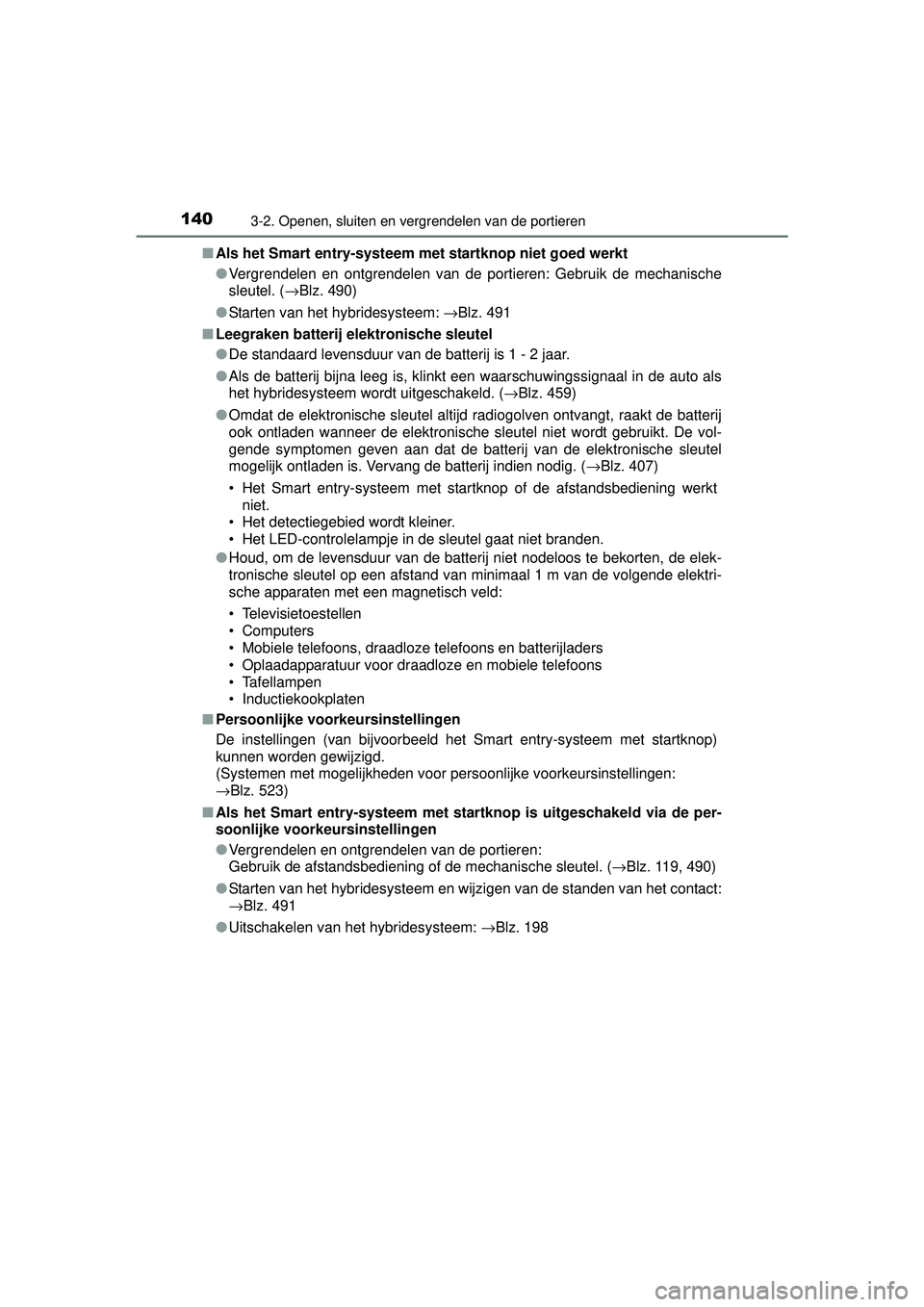

1403-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42A57E_(EE)■
Als het Smart entry-systeem met startknop niet goed werkt
● Vergrendelen en ontgrendelen van de portieren: Gebruik de mechanische
sleutel. ( →Blz. 490)
● Starten van het hybridesysteem: →Blz. 491
■ Leegraken batterij elektronische sleutel
●De standaard levensduur van de batterij is 1 - 2 jaar.
● Als de batterij bijna leeg is, klinkt een waarschuwingssignaal in de auto als
het hybridesysteem wordt uitgeschakeld. ( →Blz. 459)
● Omdat de elektronische sleutel altijd radiogolven ontvangt, raakt de batterij
ook ontladen wanneer de elektronische sleutel niet wordt gebruikt. De vol-
gende symptomen geven aan dat de batterij van de elektronische sleutel
mogelijk ontladen is. Vervang de batterij indien nodig. ( →Blz. 407)
• Het Smart entry-systeem met startknop of de afstandsbediening werkt niet.
• Het detectiegebied wordt kleiner.
• Het LED-controlelampje in de sleutel gaat niet branden.
● Houd, om de levensduur van de batterij niet nodeloos te bekorten, de elek-
tronische sleutel op een afstand van minimaal 1 m van de volgende elektri-
sche apparaten met een magnetisch veld:
• Televisietoestellen
• Computers
• Mobiele telefoons, draadloze telefoons en batterijladers
• Oplaadapparatuur voor draadloze en mobiele telefoons
• Tafellampen
• Inductiekookplaten
■ Persoonlijke voorkeursinstellingen
De instellingen (van bijvoorbeeld het Smart entry-systeem met startknop)
kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen:
→Blz. 523)
■ Als het Smart entry-systeem met star tknop is uitgeschakeld via de per-
soonlijke voorkeursinstellingen
● Vergrendelen en ontgrendelen van de portieren:
Gebruik de afstandsbediening of de mechanische sleutel. ( →Blz. 119, 490)
● Starten van het hybridesysteem en wijzigen van de standen van het contact:
→Blz. 491
● Uitschakelen van het hybridesysteem: →Blz. 198
RAV4-HV_OM_OM42A57E_(EE).book Page 140 Friday, October 30, 2015 12:02 PM
