5017-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
7

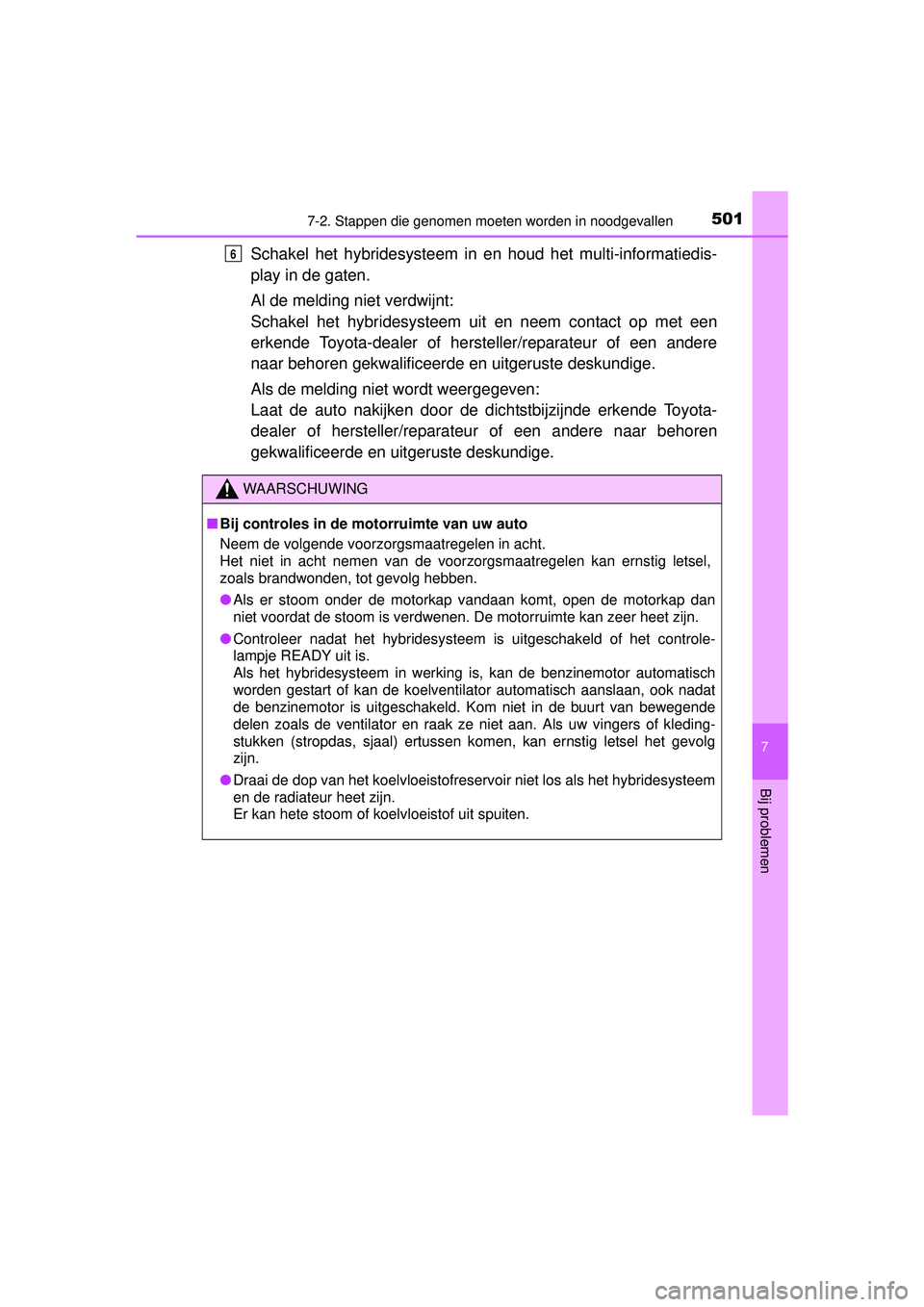

Bij problemen
Schakel het hybridesysteem in en houd het multi-informatiedis-
play in de gaten.
Al de melding niet verdwijnt:
Schakel het hybridesysteem uit en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Als de melding niet wordt weergegeven:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Bij controles in de motorruimte van uw auto
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap dan
niet voordat de stoom is verdwenen. De motorruimte kan zeer heet zijn.
● Controleer nadat het hybridesysteem is uitgeschakeld of het controle-
lampje READY uit is.
Als het hybridesysteem in werking is, kan de benzinemotor automatisch
worden gestart of kan de koelventilator automatisch aanslaan, ook nadat
de benzinemotor is uitgeschakeld. Kom niet in de buurt van bewegende
delen zoals de ventilator en raak ze niet aan. Als uw vingers of kleding-
stukken (stropdas, sjaal) ertussen komen, kan ernstig letsel het gevolg
zijn.
● Draai de dop van het koelvloeistofreservoir niet los als het hybridesysteem
en de radiateur heet zijn.
Er kan hete stoom of koelvloeistof uit spuiten.
6
RAV4-HV_OM_OM42A57E_(EE).book Page 501 Friday, October 30, 2015 12:02 PM

5027-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)

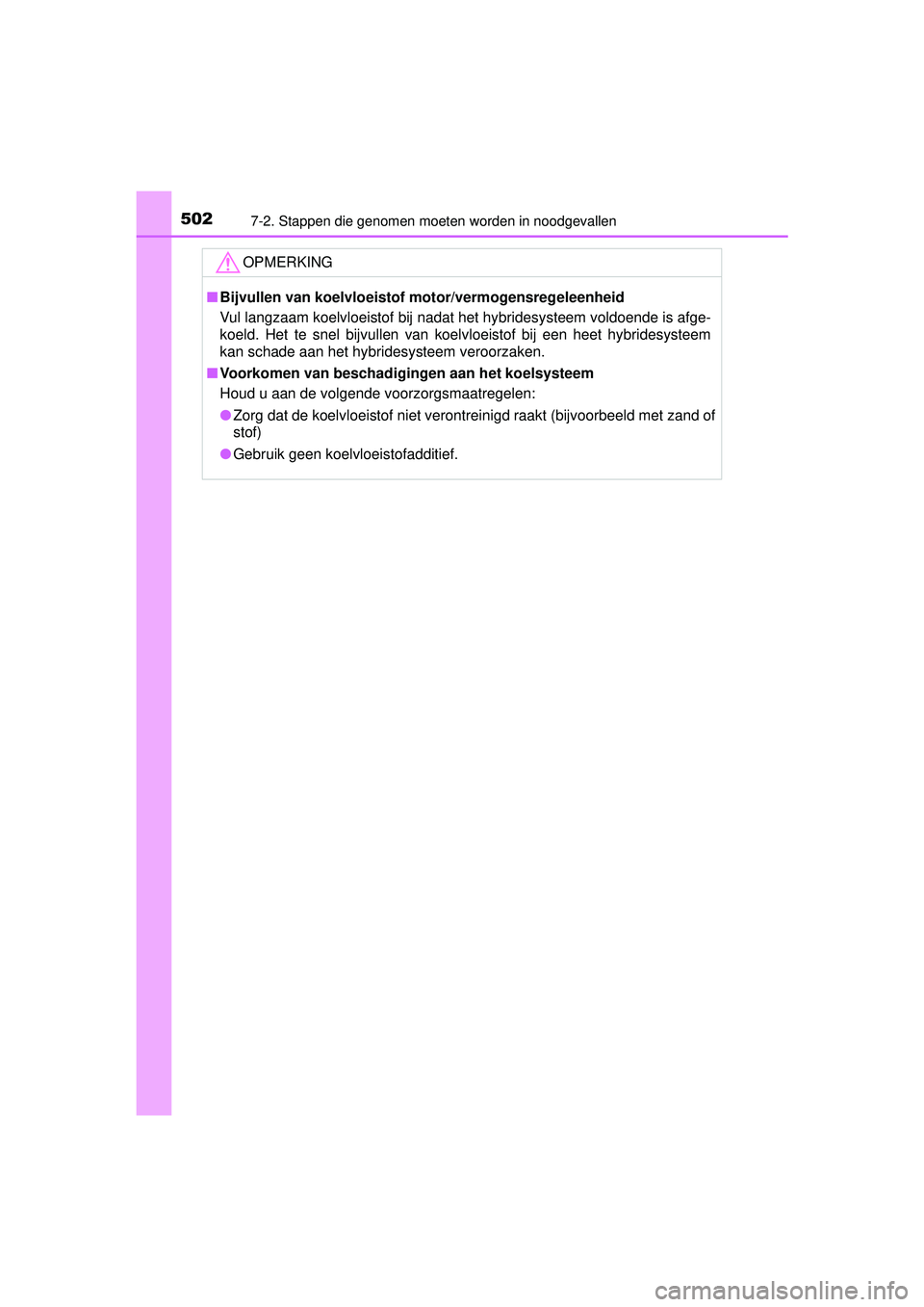

OPMERKING
■Bijvullen van koelvloeistof motor/vermogensregeleenheid
Vul langzaam koelvloeistof bij nadat het hybridesysteem voldoende is afge-
koeld. Het te snel bijvullen van koelvloeistof bij een heet hybridesysteem
kan schade aan het hybridesysteem veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof)
● Gebruik geen koelvloeistofadditief.
RAV4-HV_OM_OM42A57E_(EE).book Page 502 Friday, October 30, 2015 12:02 PM

5037-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
7
Bij problemen

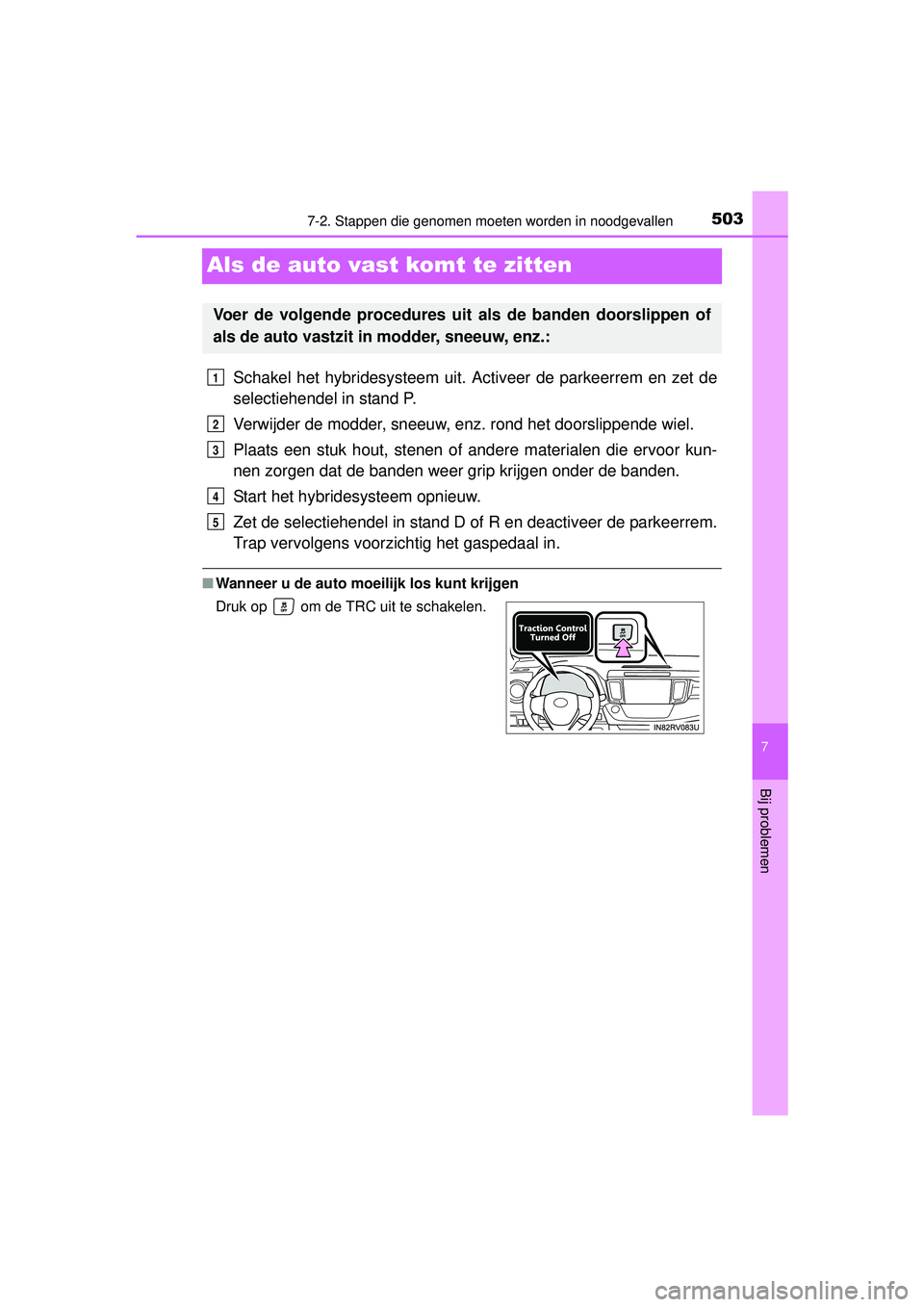

Als de auto vast komt te zitten
Schakel het hybridesysteem uit. Activeer de parkeerrem en zet de
selectiehendel in stand P.
Verwijder de modder, sneeuw, enz. rond het doorslippende wiel.
Plaats een stuk hout, stenen of andere materialen die ervoor kun-
nen zorgen dat de banden weer grip krijgen onder de banden.
Start het hybridesysteem opnieuw.
Zet de selectiehendel in stand D of R en deactiveer de parkeerrem.
Trap vervolgens voorzichtig het gaspedaal in.
■Wanneer u de auto moeilijk los kunt krijgen
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.:
Druk op om de TRC uit te schakelen.
1
2
3
4
5
RAV4-HV_OM_OM42A57E_(EE).book Page 503 Friday, October 30, 2015 12:02 PM

5047-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)

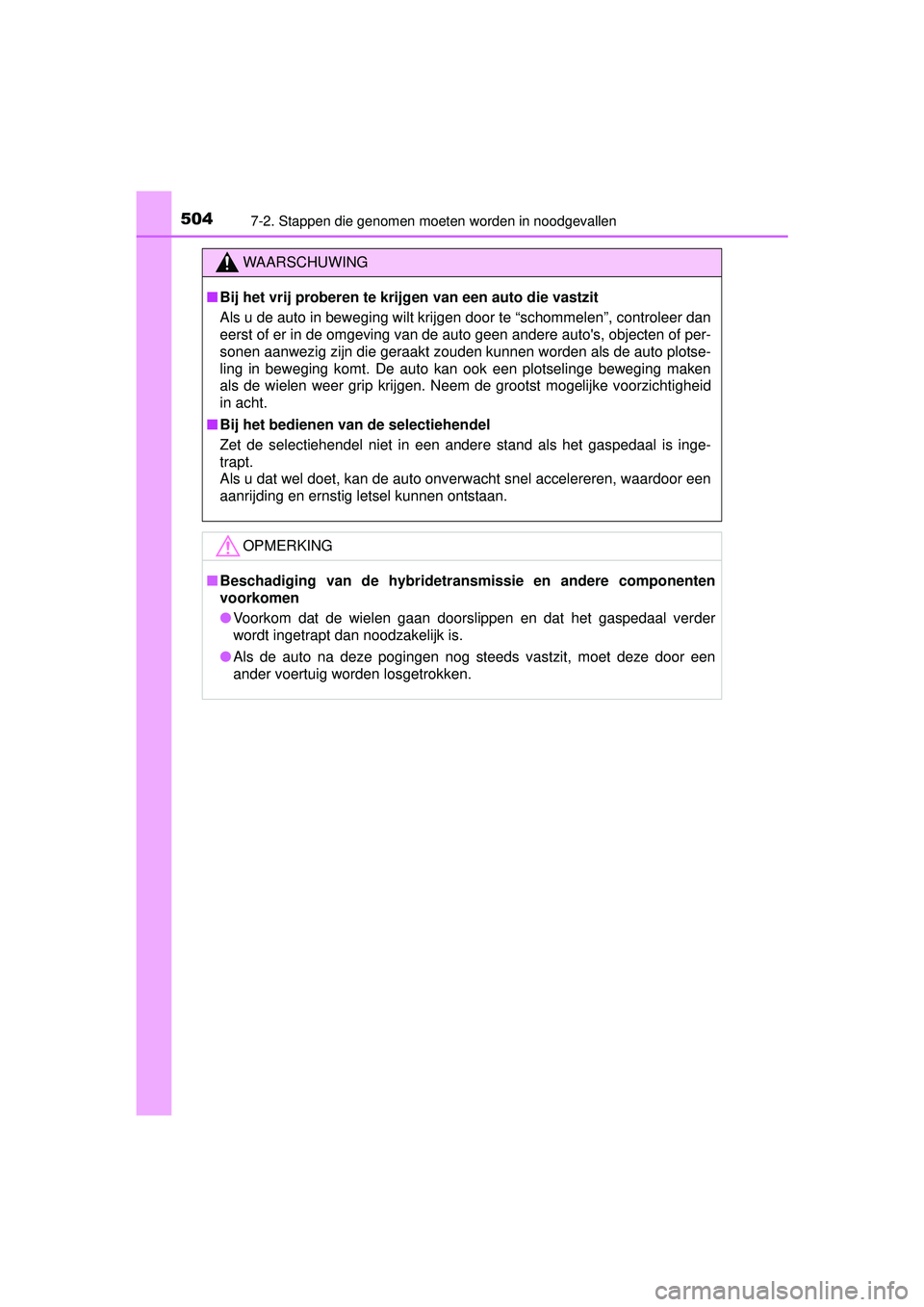

WAARSCHUWING
■Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, controleer dan
eerst of er in de omgeving van de auto geen andere auto's, objecten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de auto plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken
als de wielen weer grip krijgen. Neem de grootst mogelijke voorzichtigheid
in acht.
■ Bij het bedienen van de selectiehendel
Zet de selectiehendel niet in een andere stand als het gaspedaal is inge-
trapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ontstaan.
OPMERKING
■Beschadiging van de hybridetransmissie en andere componenten
voorkomen
● Voorkom dat de wielen gaan doorslippen en dat het gaspedaal verder
wordt ingetrapt dan noodzakelijk is.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
RAV4-HV_OM_OM42A57E_(EE).book Page 504 Friday, October 30, 2015 12:02 PM

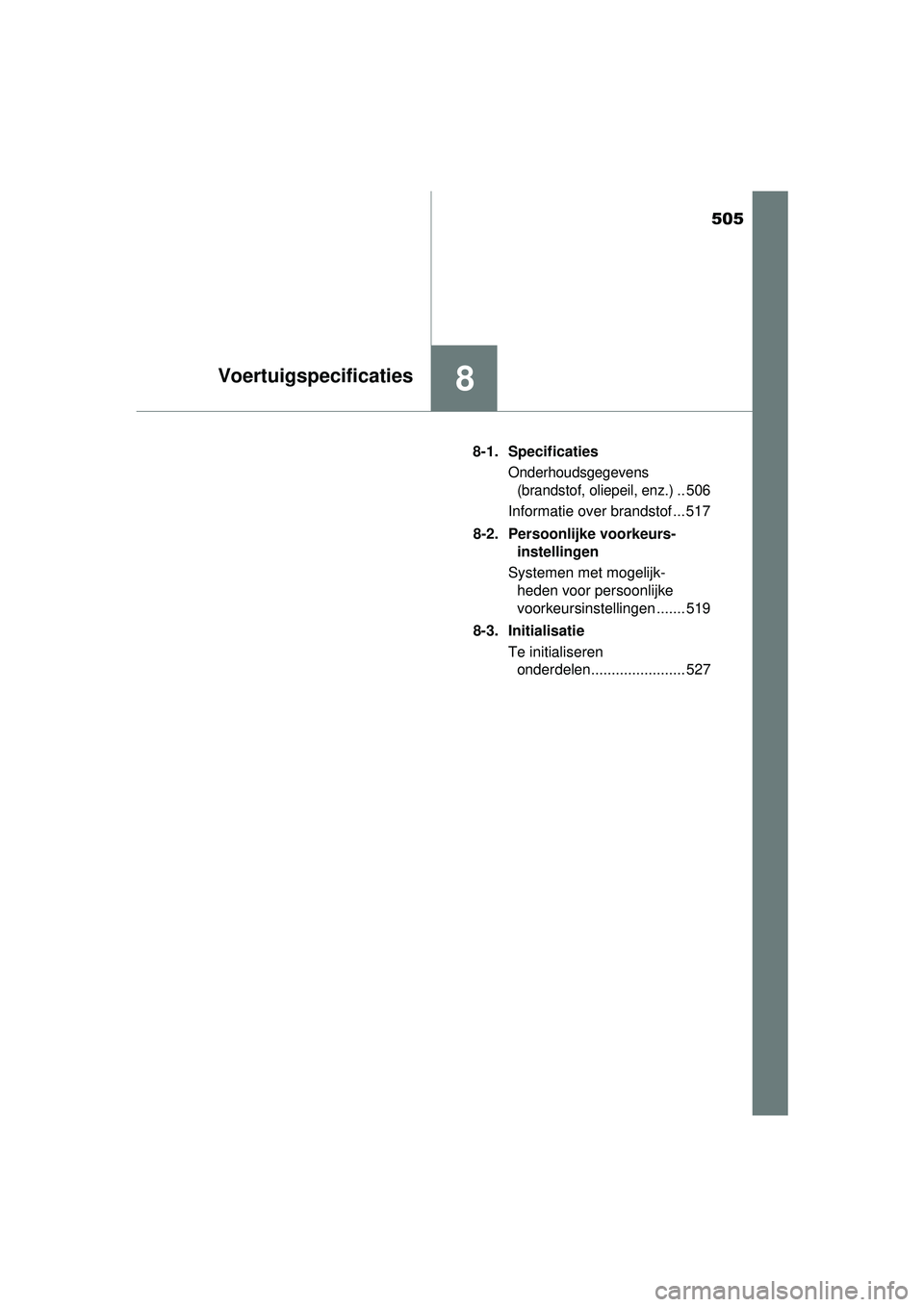

505
8Voertuigspecificaties
RAV4-HV_OM_OM42A57E_(EE)8-1. Specificaties
Onderhoudsgegevens
(brandstof, oliepeil, enz.)
.. 506
Informatie over brandstof ... 517
8-2. Persoonlijke voorkeurs- instellingen
Systemen met mogelijk- heden voor persoonlijke
voorkeursinstellingen ....... 519
8-3. Initialisatie Te initialiseren onderdelen....................... 527
RAV4-HV_OM_OM42A57E_(EE).book Page 505 Friday, October 30, 2015 12:02 PM

5068-1. Specificaties
RAV4-HV_OM_OM42A57E_(EE)

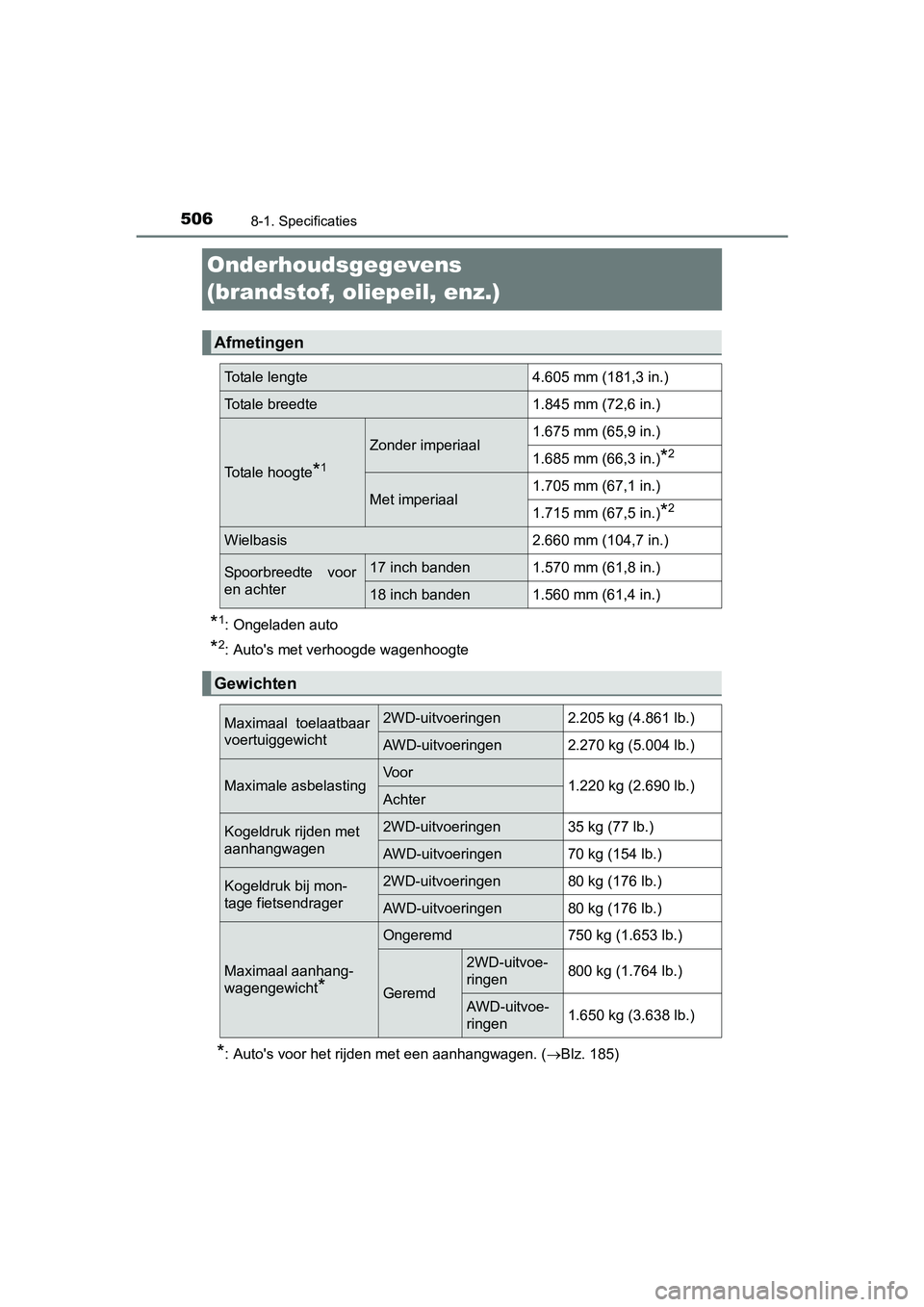

Onderhoudsgegevens
(brandstof, oliepeil, enz.)
*1: Ongeladen auto
*2: Auto's met verhoogde wagenhoogte
*: Auto's voor het rijden met een aanhangwagen. (Blz. 185)
Afmetingen
Totale lengte4.605 mm (181,3 in.)
Totale breedte1.845 mm (72,6 in.)
Totale hoogte*1
Zonder imperiaal1.675 mm (65,9 in.)
1.685 mm (66,3 in.)*2
Met imperiaal1.705 mm (67,1 in.)
1.715 mm (67,5 in.)*2
Wielbasis2.660 mm (104,7 in.)
Spoorbreedte voor
en achter17 inch banden1.570 mm (61,8 in.)
18 inch banden1.560 mm (61,4 in.)
Gewichten
Maximaal toelaatbaar
voertuiggewicht2WD-uitvoeringen2.205 kg (4.861 lb.)
AWD-uitvoeringen2.270 kg (5.004 lb.)
Maximale asbelastingVoor1.220 kg (2.690 lb.)Achter
Kogeldruk rijden met
aanhangwagen2WD-uitvoeringen35 kg (77 lb.)
AWD-uitvoeringen70 kg (154 lb.)
Kogeldruk bij mon-
tage fietsendrager2WD-uitvoeringen80 kg (176 lb.)
AWD-uitvoeringen80 kg (176 lb.)
Maximaal aanhang-
wagengewicht
*
Ongeremd750 kg (1.653 lb.)
Geremd
2WD-uitvoe-
ringen800 kg (1.764 lb.)
AWD-uitvoe-
ringen1.650 kg (3.638 lb.)
sec_08-01.fm Page 506 Monday, December 28, 2015 10:08 AM

5078-1. Specificaties
RAV4-HV_OM_OM42A57E_(EE)
8
Voertuigspecificaties

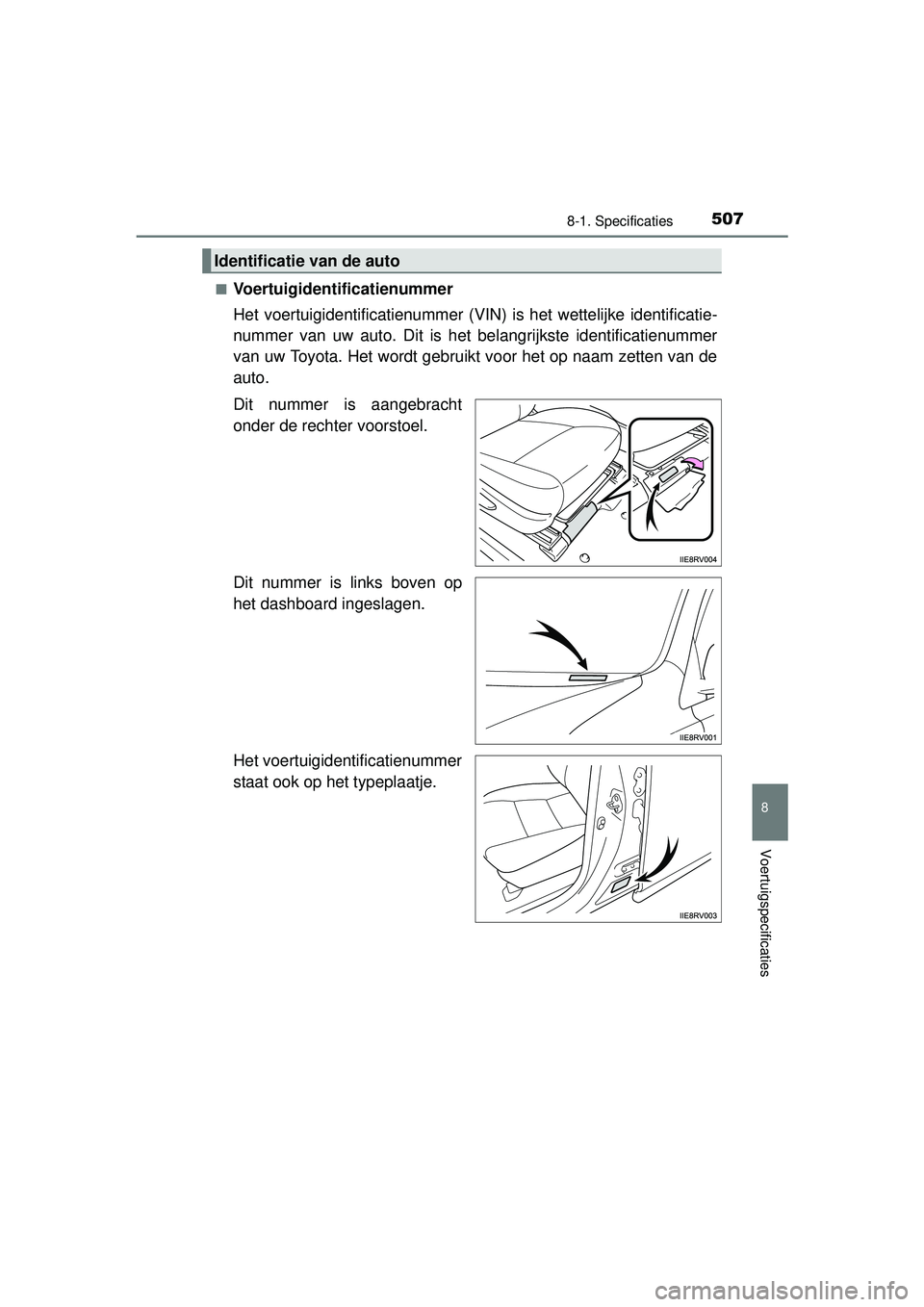

■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienummer
van uw Toyota. Het wordt gebruikt voor het op naam zetten van de
auto.
Dit nummer is aangebracht
onder de rechter voorstoel.
Dit nummer is links boven op
het dashboard ingeslagen.
Het voertuigidentificatienummer
staat ook op het typeplaatje.
Identificatie van de auto
RAV4-HV_OM_OM42A57E_(EE).book Page 507 Friday, October 30, 2015 12:02 PM

5088-1. Specificaties

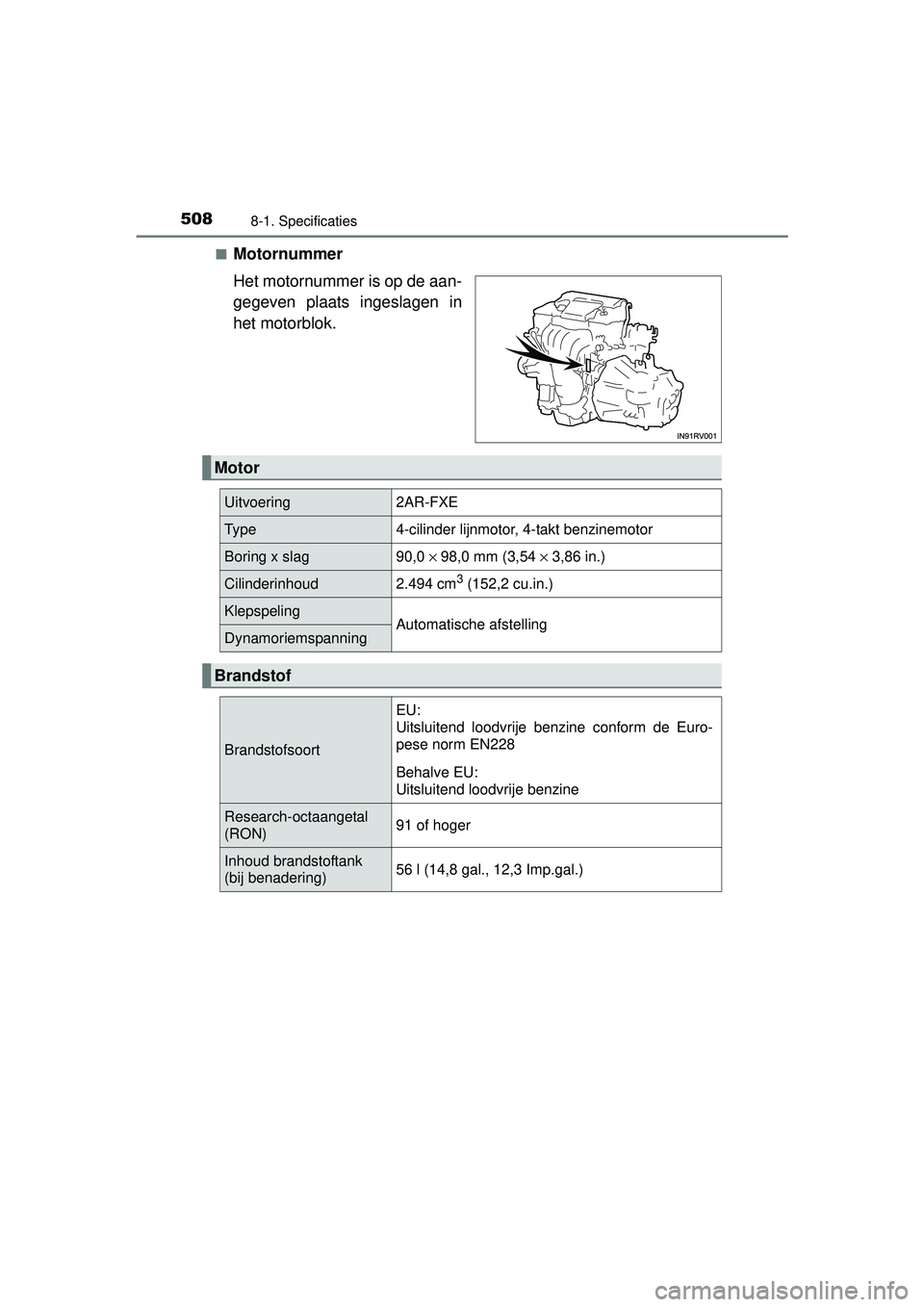

RAV4-HV_OM_OM42A57E_(EE)■
Motornummer
Het motornummer is op de aan-
gegeven plaats ingeslagen in
het motorblok.
Motor
Uitvoering2AR-FXE
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag90,0 ×
98,0 mm (3,54 × 3,86 in.)
Cilinderinhoud2.494 cm3 (152,2 cu.in.)
KlepspelingAutomatische afstellingDynamoriemspanning
Brandstof
Brandstofsoort
EU:
Uitsluitend loodvrije benzine conform de Euro-
pese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)91 of hoger
Inhoud brandstoftank
(bij benadering)56 l (14,8 gal., 12,3 Imp.gal.)
RAV4-HV_OM_OM42A57E_(EE).book Page 508 Friday, October 30, 2015 12:02 PM

5098-1. Specificaties
RAV4-HV_OM_OM42A57E_(EE)
8
Voertuigspecificaties
*: Alleen auto's met vierwielaandrijving

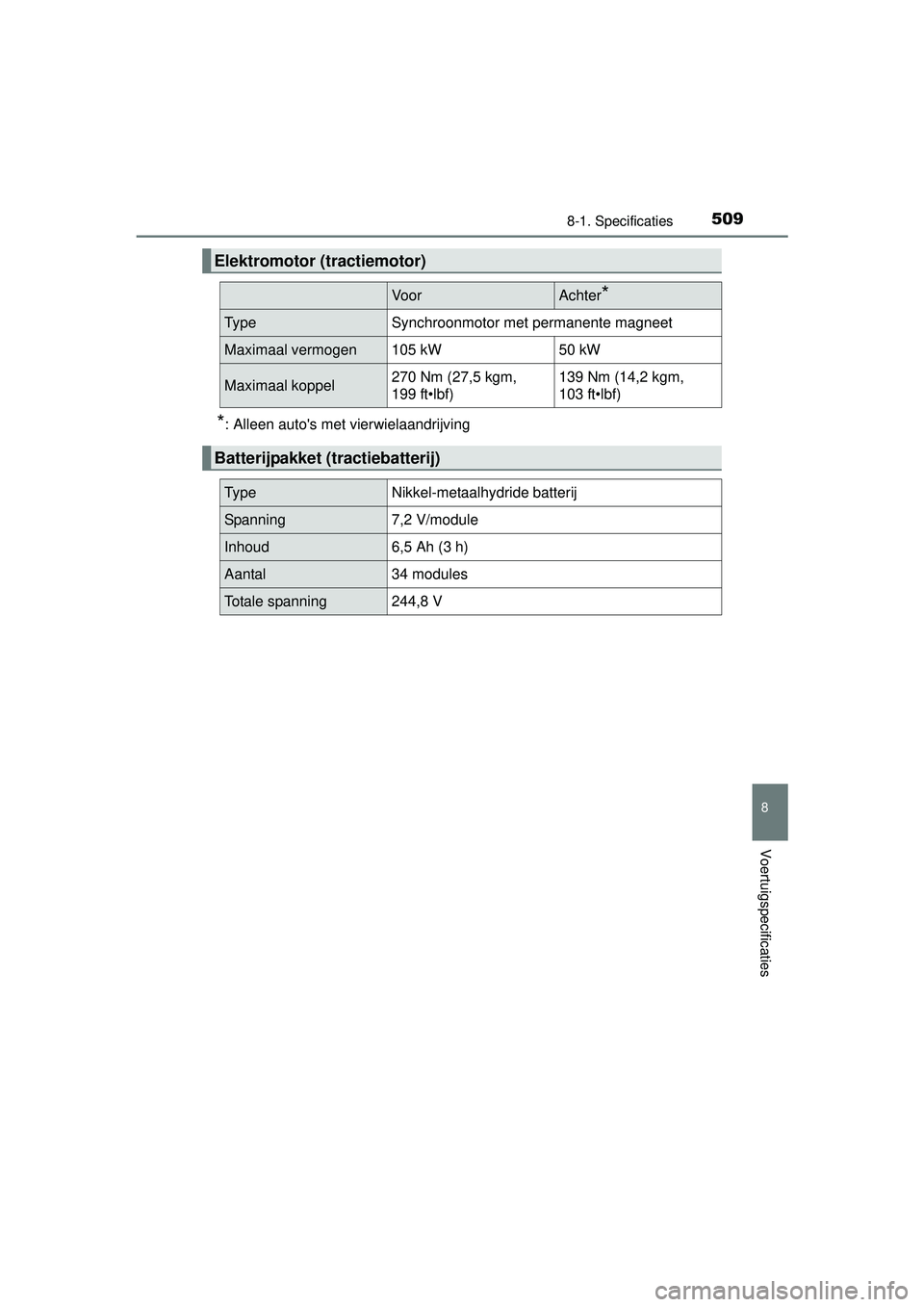

Elektromotor (tractiemotor)
VoorAchter*
Ty p eSynchroonmotor met permanente magneet
Maximaal vermogen105 kW50 kW
Maximaal koppel270 Nm (27,5 kgm,
199 ft•lbf)139 Nm (14,2 kgm,
103 ft•lbf)
Batterijpakket (tractiebatterij)
Ty p eNikkel-metaalhydride batterij
Spanning7,2 V/module
Inhoud6,5 Ah (3 h)
Aantal34 modules
Totale spanning244,8 V
RAV4-HV_OM_OM42A57E_(EE).book Page 509 Friday, October 30, 2015 12:02 PM

5108-1. Specificaties
RAV4-HV_OM_OM42A57E_(EE)■

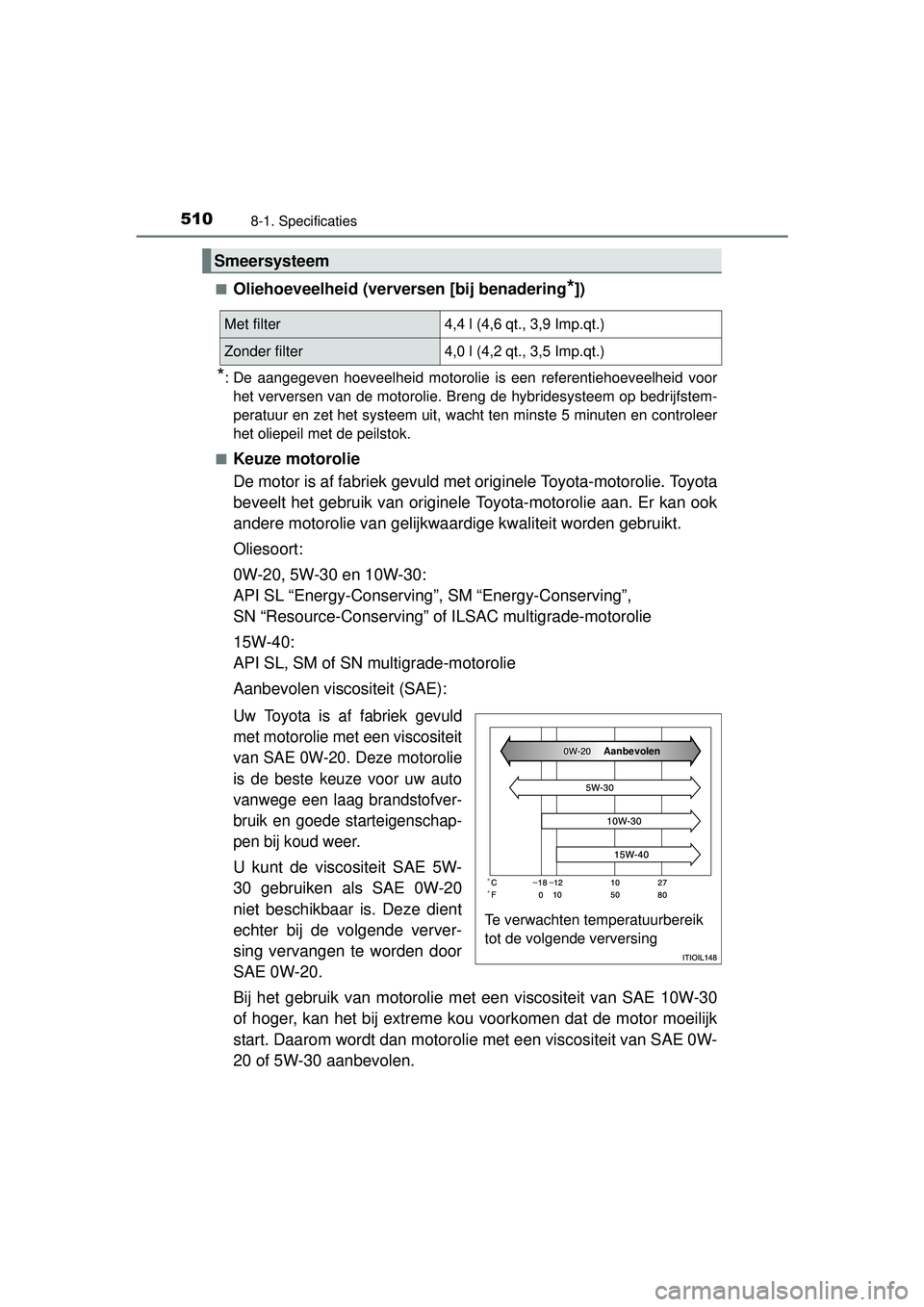

Oliehoeveelheid (verversen [bij benadering*])
