TOYOTA RAV4 HYBRID 2016 Instructieboekje (in Dutch)

4917-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
7
Bij problemen

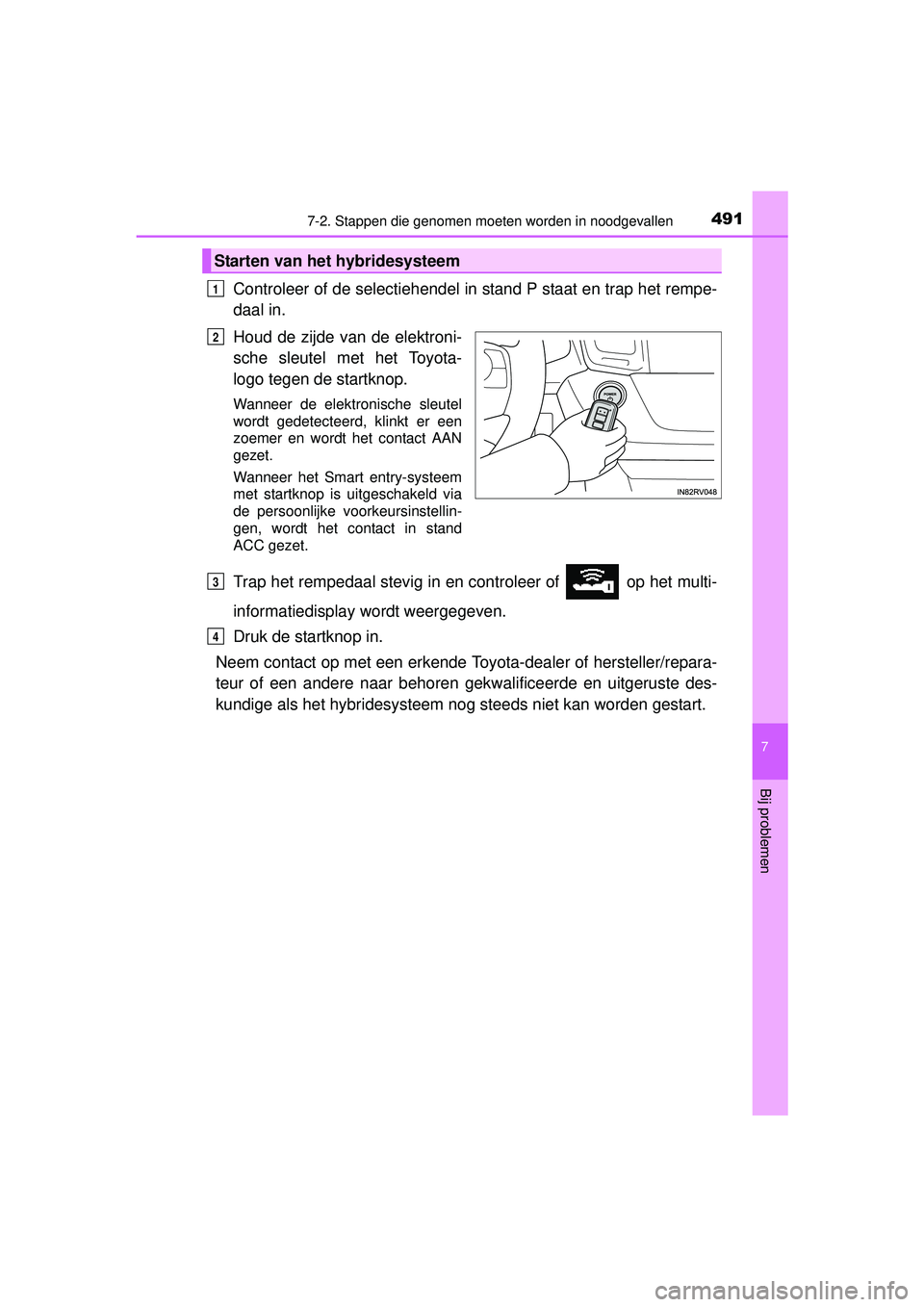

Controleer of de selectiehendel in stand P staat en trap het rempe-
daal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellin-
gen, wordt het contact in stand
ACC gezet.
Trap het rempedaal stevig in en controleer of op het multi-
informatiedisplay wordt weergegeven.
Druk de startknop in.
Neem contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gek walificeerde en uitgeruste des-
kundige als het hybri desysteem nog steeds niet kan worden gestart.
Starten van het hybridesysteem
1
2
3
4
RAV4-HV_OM_OM42A57E_(EE).book Page 491 Friday, October 30, 2015 12:02 PM

4927-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)

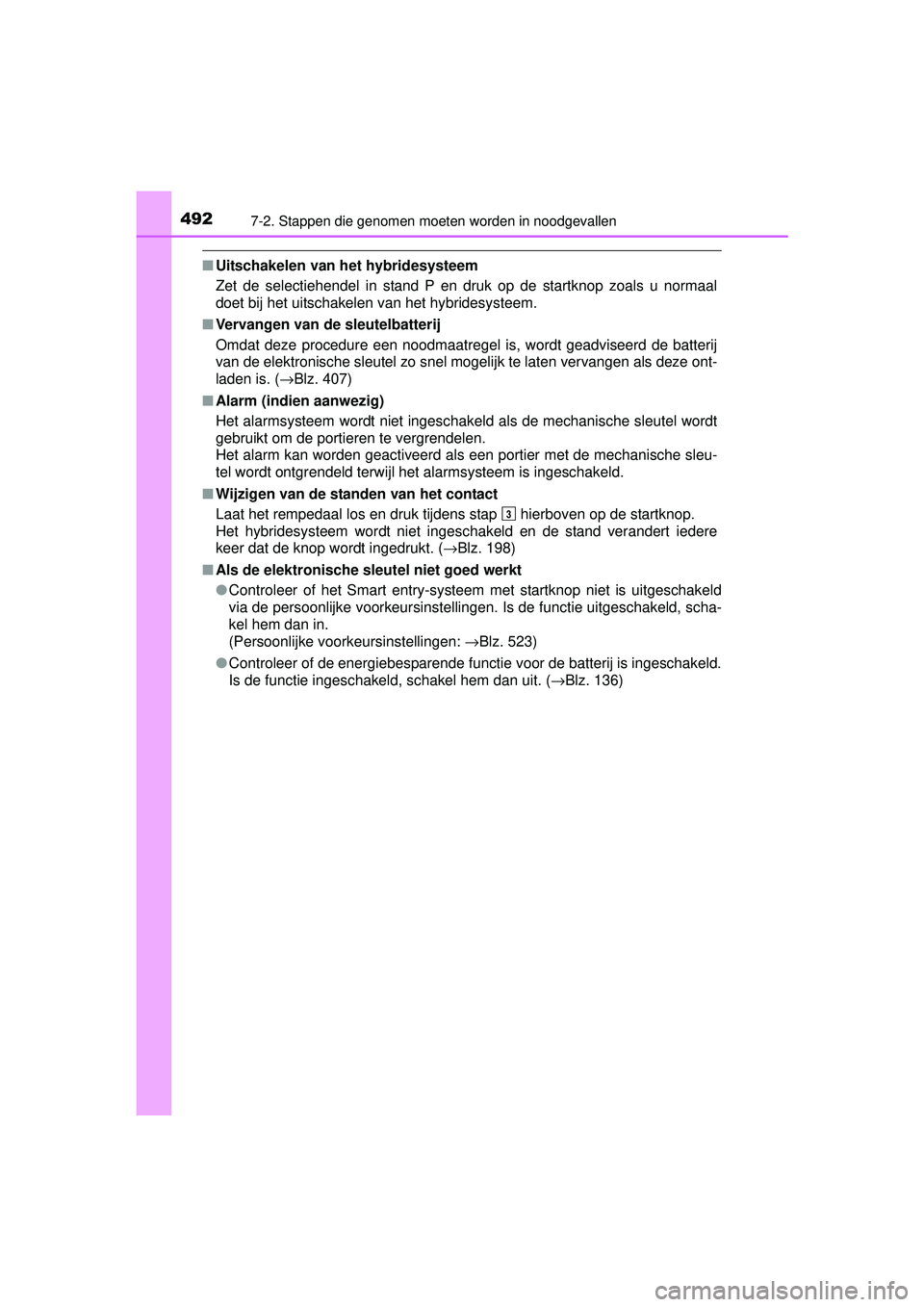

■Uitschakelen van het hybridesysteem
Zet de selectiehendel in stand P en druk op de startknop zoals u normaal
doet bij het uitschakelen van het hybridesysteem.
■ Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel is, wordt geadviseerd de batterij
van de elektronische sleutel zo snel mogelijk te laten vervangen als deze ont-
laden is. ( →Blz. 407)
■ Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld als de mechanische sleutel wordt
gebruikt om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een portier met de mechanische sleu-
tel wordt ontgrendeld terwijl het alarmsysteem is ingeschakeld.
■ Wijzigen van de standen van het contact
Laat het rempedaal los en druk tijdens stap hierboven op de startknop.
Het hybridesysteem wordt niet ingeschakeld en de stand verandert iedere
keer dat de knop wordt ingedrukt. ( →Blz. 198)
■ Als de elektronische sleutel niet goed werkt
●Controleer of het Smart entry-systeem met startknop niet is uitgeschakeld
via de persoonlijke voorkeursinstellingen. Is de functie uitgeschakeld, scha-
kel hem dan in.
(Persoonlijke voorkeursinstellingen: →Blz. 523)
● Controleer of de energiebesparende functie voor de batterij is ingeschakeld.
Is de functie ingeschakeld, schakel hem dan uit. ( →Blz. 136)
3
RAV4-HV_OM_OM42A57E_(EE).book Page 492 Friday, October 30, 2015 12:02 PM

4937-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
7
Bij problemen
Als de 12V-accu ontladen is
Als u de beschikking hebt over een set startkabels en een tweede
voertuig met een 12V-accu, kunt u uw auto starten met behulp van de
onderstaande hulpstartprocedure.
Controleer of u de elektroni-
sche sleutel bij u hebt.
Als u de startkabels aansluit, kan
het alarm afgaan of kunnen de por-
tieren worden vergrendeld, afhan-
kelijk van de situatie. ( →Blz. 92)
Open de motorkap (→Blz. 370)
en het deksel van de zekerin-
genkast.
Open het deksel van de speci-
ale hulpstartaansluiting.
Als de 12V-accu van de auto ontladen is, kan het hybridesys-
teem met behulp van de onderstaande procedures worden
gestart.
U kunt ook contact opnemen met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
1
2
3
RAV4-HV_OM_OM42A57E_(EE).book Page 493 Friday, October 30, 2015 12:02 PM

4947-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)

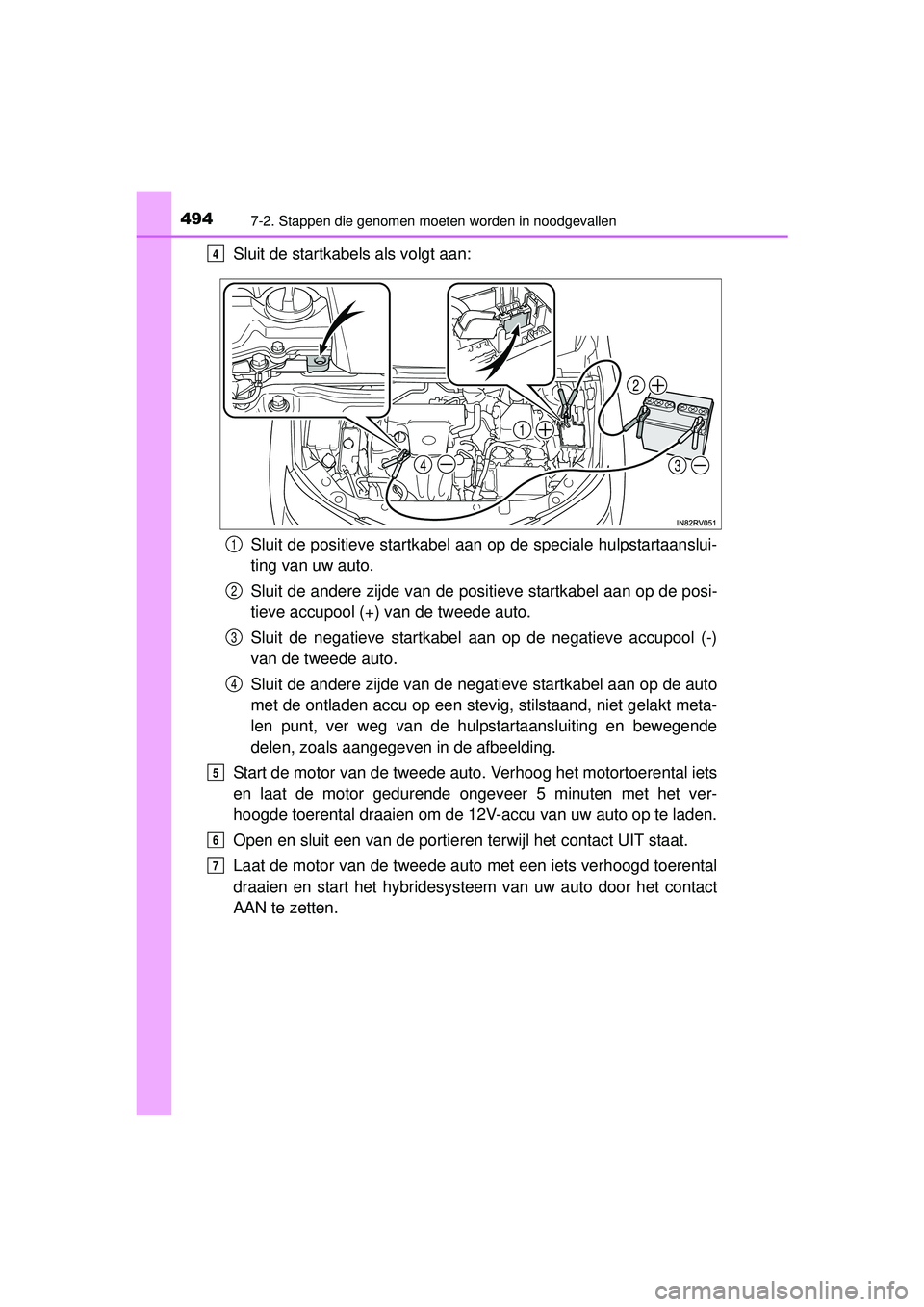

Sluit de startkabels als volgt aan:Sluit de positieve startkabel aan op de speciale hulpstartaanslui-
ting van uw auto.
Sluit de andere zijde van de positi eve startkabel aan op de posi-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de n egatieve startkabel aan op de auto
met de ontladen accu op een stev ig, stilstaand, niet gelakt meta-
len punt, ver weg van de hulpstartaansluiting en bewegende
delen, zoals aangegev en in de afbeelding.
Start de motor van de tweede auto. Verhoog het motortoerental iets
en laat de motor gedurende ongeveer 5 minuten met het ver-
hoogde toerental draaien om de 12V-accu van uw auto op te laden.
Open en sluit een van de portieren terwijl het contact UIT staat.
Laat de motor van de tweede auto met een iets verhoogd toerental
draaien en start het hybridesysteem van uw auto door het contact
AAN te zetten.4
4
1
2
3
1
2
3
4
5
6
7
RAV4-HV_OM_OM42A57E_(EE).book Page 494 Friday, October 30, 2015 12:02 PM

4957-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
7
Bij problemen

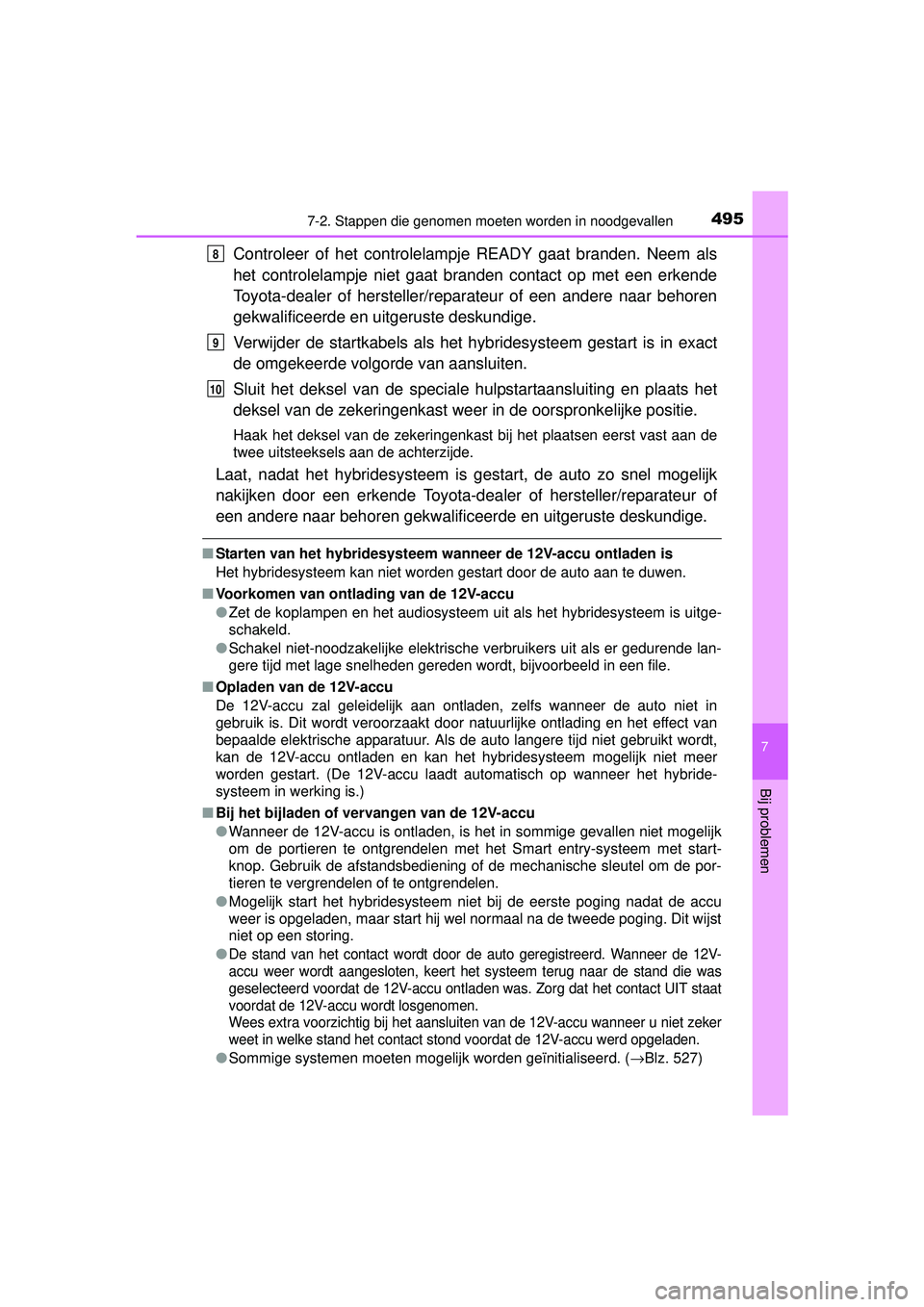

Controleer of het controlelampje READY gaat branden. Neem als
het controlelampje niet gaat branden contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Verwijder de startkabels als het hybridesysteem gestart is in exact
de omgekeerde volgorde van aansluiten.
Sluit het deksel van de speciale hulpstartaansluiting en plaats het
deksel van de zekeringenkast weer in de oorspronkelijke positie.
Haak het deksel van de zekeringenkast bij het plaatsen eerst vast aan de
twee uitsteeksels aan de achterzijde.
Laat, nadat het hybridesysteem is gestart, de auto zo snel mogelijk
nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Starten van het hybridesysteem wanneer de 12V-accu ontladen is
Het hybridesysteem kan niet worden gestart door de auto aan te duwen.
■ Voorkomen van ontlading van de 12V-accu
●Zet de koplampen en het audiosysteem uit als het hybridesysteem is uitge-
schakeld.
● Schakel niet-noodzakelijke elektrische verbruikers uit als er gedurende lan-
gere tijd met lage snelheden gereden wordt, bijvoorbeeld in een file.
■ Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan ontladen, zelfs wanneer de auto niet in
gebruik is. Dit wordt veroorzaakt door natuurlijke ontlading en het effect van
bepaalde elektrische apparatuur. Als de auto langere tijd niet gebruikt wordt,
kan de 12V-accu ontladen en kan het hybridesysteem mogelijk niet meer
worden gestart. (De 12V-accu laadt automatisch op wanneer het hybride-
systeem in werking is.)
■ Bij het bijladen of vervangen van de 12V-accu
●Wanneer de 12V-accu is ontladen, is het in sommige gevallen niet mogelijk
om de portieren te ontgrendelen met het Smart entry-systeem met start-
knop. Gebruik de afstandsbediening of de mechanische sleutel om de por-
tieren te vergrendelen of te ontgrendelen.
● Mogelijk start het hybridesysteem niet bij de eerste poging nadat de accu
weer is opgeladen, maar start hij wel normaal na de tweede poging. Dit wijst
niet op een storing.
●
De stand van het contact wordt door de auto geregistreerd. Wanneer de 12V-
accu weer wordt aangesloten, keert he t systeem terug naar de stand die was
geselecteerd voordat de 12V-accu ontladen was. Zorg dat het contact UIT staat
voordat de 12V-accu wordt losgenomen.
Wees extra voorzichtig bij het aansluiten van de 12V-accu wanneer u niet zeker
weet in welke stand het contact stond voordat de 12V-accu werd opgeladen.
● Sommige systemen moeten mogelijk worden geïnitialiseerd. ( →Blz. 527)
8
9
10
RAV4-HV_OM_OM42A57E_(EE).book Page 495 Friday, October 30, 2015 12:02 PM

4967-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
WAARSCHUWING
■Voorkomen van brand en explosie van de 12V-accu
Neem de volgende voorzorgsmaatregelen in acht om te voorkomen dat het
licht ontvlambare gas dat uit de 12V-accu kan komen, per ongeluk tot ont-
branding komt:
● Zorg ervoor dat de startkabel aangesloten wordt op de juiste accupool en
niet per ongeluk in aanraking komt met een ander onderdeel dan de
bedoelde accupool.
● Zorg ervoor dat de op de “+”-pool aangesloten startkabel niet in contact
komt met andere onderdelen of metalen oppervlakken, zoals metalen
steunen en ongelakt metaal.
● Laat de “+” en “-” klemmen van de startkabels niet in contact komen met
elkaar.
● Rook niet en gebruik geen lucifers, aanstekers en open vuur in de buurt
van de 12V-accu.
■ Voorzorgsmaatregelen 12V-accu
De 12V-accu bevat giftige en corrosieve elektrolyt en de onderdelen van de
accu bevatten lood en loodhoudende samenstellingen. Neem bij het
omgaan met de 12V-accu de volgende voorzorgsmaatregelen in acht:
● Draag bij het werken met de 12V-accu altijd een veiligheidsbril en zorg
ervoor dat de accuvloeistof niet in contact komt met de huid, kleding of de
carrosserie van de auto.
● Leun niet over de 12V-accu heen.
● Was accuvloeistof, die op de huid of in de ogen terecht is gekomen, direc\
t
weg met water en raadpleeg een arts.
Bedek de plaats waar de accuvloeistof op terechtgekomen is met een
natte spons of doek totdat er medische hulp kan worden verkregen.
● Was altijd uw handen nadat u de accudrager, de accupolen en andere
accu-gerelateerde onderdelen hebt aangeraakt.
● Houd kinderen uit de buurt van de 12V-accu.
■ Na het laden van de 12V-accu
Laat de 12V-accu zo snel mogelijk nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
Als de 12V-accu verouderd raakt en nog wordt gebruikt, kan een onwelrie-
kend gas worden uitgestoten. Dit kan schadelijk zijn voor de gezondheid
van de passagiers.
■ Vervangen van de 12V-accu
→ Blz. 385
RAV4-HV_OM_OM42A57E_(EE).book Page 496 Friday, October 30, 2015 12:02 PM

4977-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
7
Bij problemen

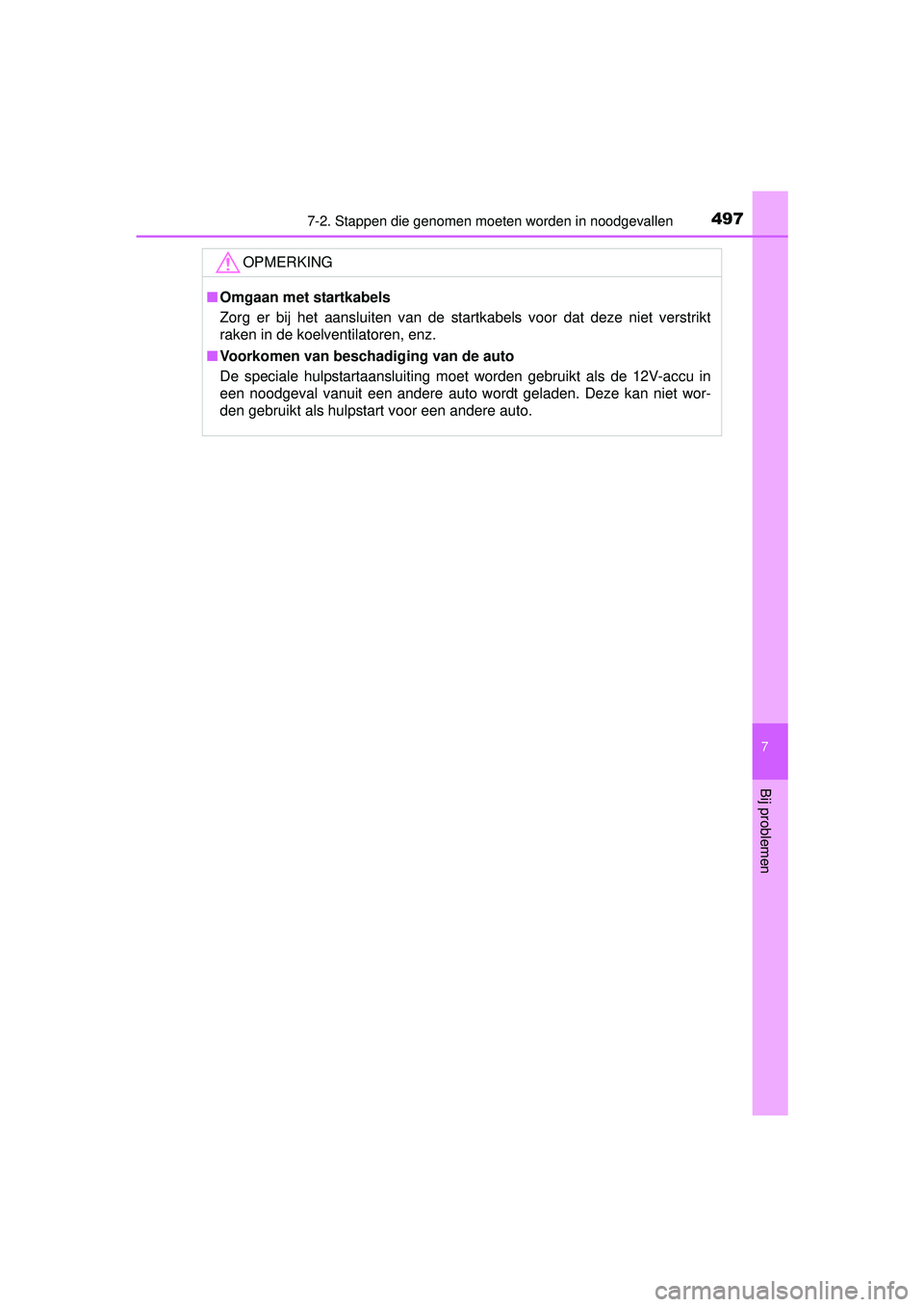

OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startkabels voor dat deze niet verstrikt
raken in de koelventilatoren, enz.
■ Voorkomen van beschadiging van de auto
De speciale hulpstartaansluiting moet worden gebruikt als de 12V-accu in
een noodgeval vanuit een andere auto wordt geladen. Deze kan niet wor-
den gebruikt als hulpstart voor een andere auto.
RAV4-HV_OM_OM42A57E_(EE).book Page 497 Friday, October 30, 2015 12:02 PM

4987-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)

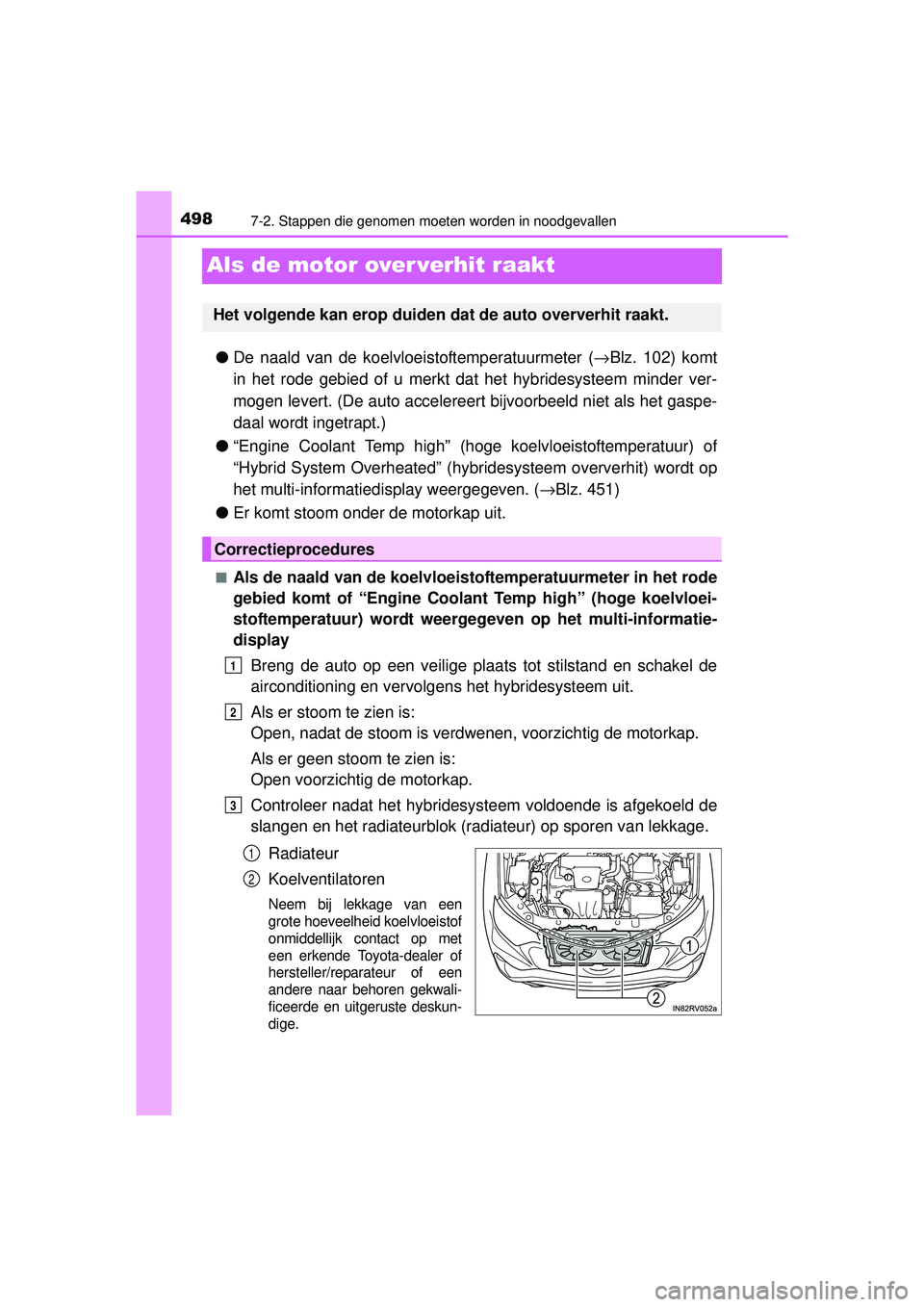

Als de motor over verhit raakt
●De naald van de koelvloe istoftemperatuurmeter (→Blz. 102) komt
in het rode gebied of u merkt dat het hybridesysteem minder ver-
mogen levert. (De auto accelereert bijvoorbeeld niet als het gaspe-
daal wordt ingetrapt.)
● “Engine Coolant Temp high” ( hoge koelvloeistoftemperatuur) of
“Hybrid System Overheated” (hyb ridesysteem oververhit) wordt op
het multi-informatiedisplay weergegeven. ( →Blz. 451)
● Er komt stoom onder de motorkap uit.
■Als de naald van de koelvloeis toftemperatuurmeter in het rode
gebied komt of “Engine Coolant Temp high” (hoge koelvloei-
stoftemperatuur) wordt weergegeven op het multi-informatie-
display
Breng de auto op een veilige plaat s tot stilstand en schakel de
airconditioning en vervolgen s het hybridesysteem uit.
Als er stoom te zien is:
Open, nadat de stoom is verdwenen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Controleer nadat het hybridesys teem voldoende is afgekoeld de
slangen en het radiateurblok (radiateur) op sporen van lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een
grote hoeveelheid koelvloeistof
onmiddellijk contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een
andere naar behoren gekwali-
ficeerde en uitgeruste deskun-
dige.
Het volgende kan erop duiden dat de auto oververhit raakt.
Correctieprocedures
1
2
3
1
2
RAV4-HV_OM_OM42A57E_(EE).book Page 498 Friday, October 30, 2015 12:02 PM

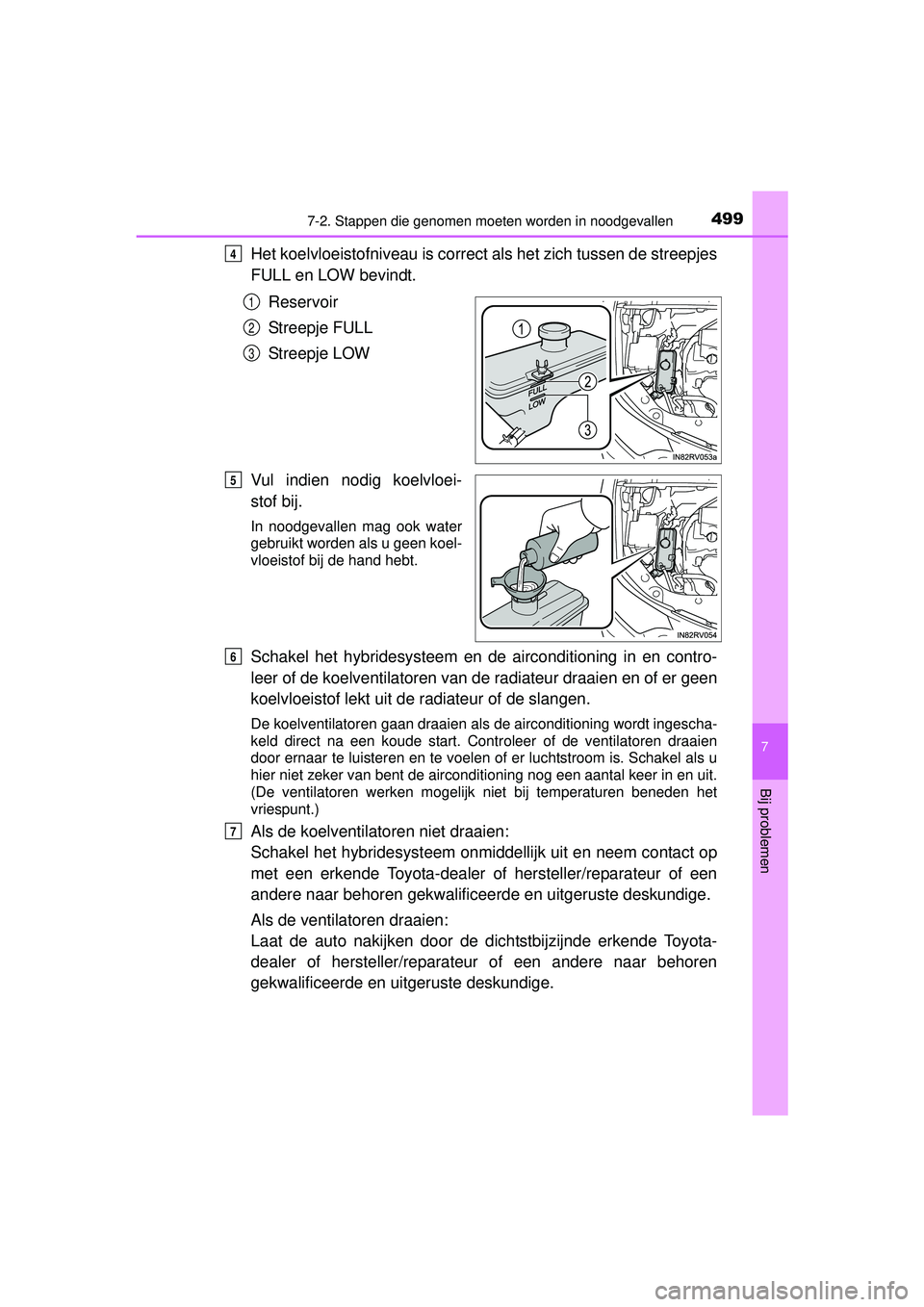

4997-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)
7
Bij problemen
Het koelvloeistofniveau is correct als het zich tussen de streepjes
FULL en LOW bevindt.
Reservoir
Streepje FULL
Streepje LOW
Vul indien nodig koelvloei-
stof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Schakel het hybridesysteem en de airconditioning in en contro-
leer of de koelventilatoren van de radiateur draaien en of er geen
koelvloeistof lekt uit de radiateur of de slangen.
De koelventilatoren gaan draaien als de airconditioning wordt ingescha-
keld direct na een koude start. Controleer of de ventilatoren draaien
door ernaar te luisteren en te voelen of er luchtstroom is. Schakel als u
hier niet zeker van bent de airconditioning nog een aantal keer in en uit.
(De ventilatoren werken mogelijk niet bij temperaturen beneden het
vriespunt.)
Als de koelventilatoren niet draaien:
Schakel het hybridesysteem onmi ddellijk uit en neem contact op
met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeer de en uitgeruste deskundige.
Als de ventilatoren draaien:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
4
1
2
3
5
6
7
RAV4-HV_OM_OM42A57E_(EE).book Page 499 Friday, October 30, 2015 12:02 PM

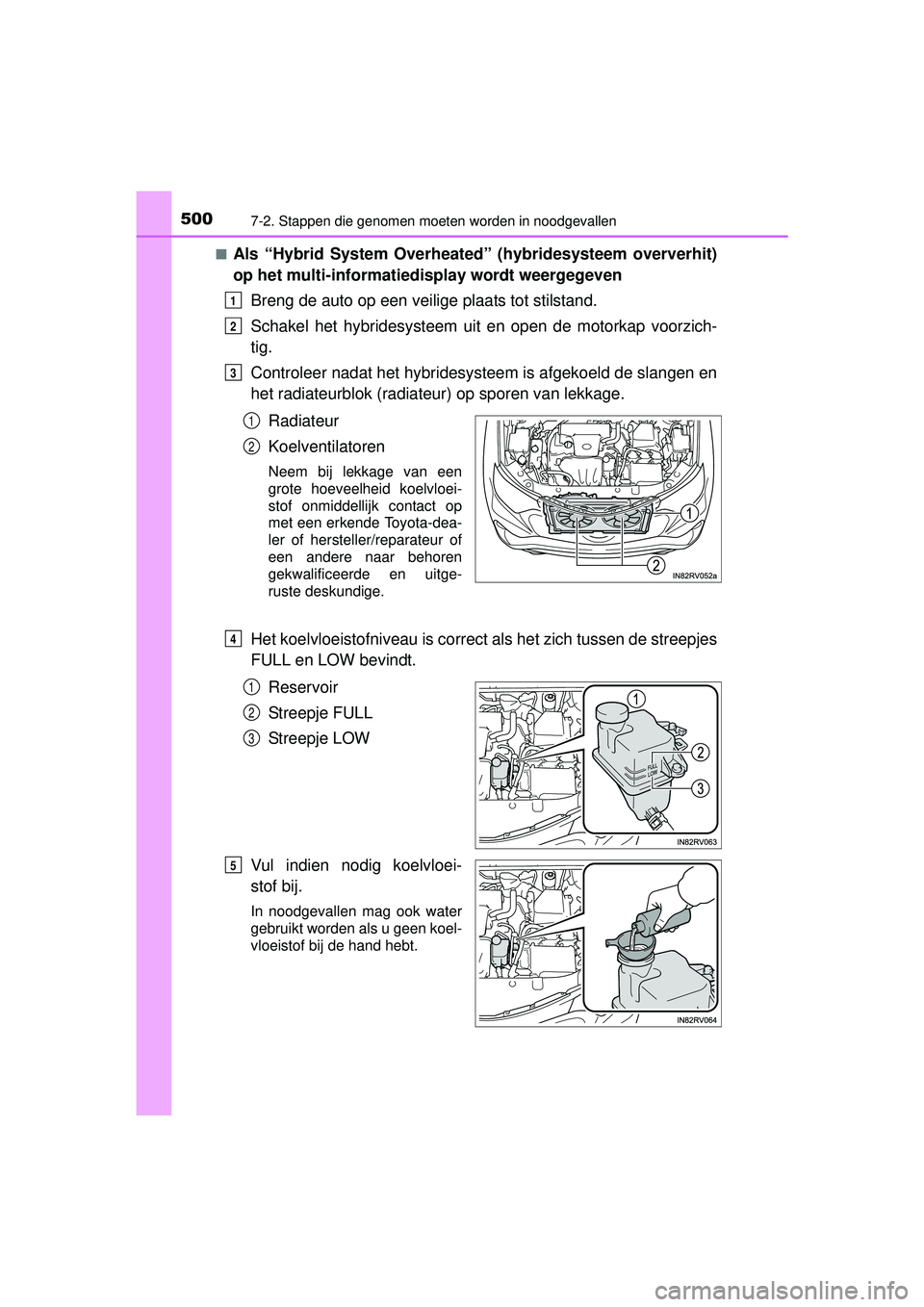

5007-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42A57E_(EE)■
Als “Hybrid System Overheated” (hybridesysteem oververhit)
op het multi-informatiedisplay wordt weergegeven
Breng de auto op een veilig e plaats tot stilstand.
Schakel het hybridesysteem ui t en open de motorkap voorzich-
tig.
Controleer nadat het hybridesysteem is afgekoeld de slangen en
het radiateurblok (radiateur) op sporen van lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een
grote hoeveelheid koelvloei-
stof onmiddellijk contact op
met een erkende Toyota-dea-
ler of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
Het koelvloeistofniveau is correct als het zich tussen de streepjes
FULL en LOW bevindt.
Reservoir
Streepje FULL
Streepje LOW
Vul indien nodig koelvloei-
stof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
1
2
3
1
2
4
1
2
3
5
RAV4-HV_OM_OM42A57E_(EE).book Page 500 Friday, October 30, 2015 12:02 PM
