TOYOTA RAV4 HYBRID 2017 Instructieboekje (in Dutch)

2114-1. Voordat u gaat rijden
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)

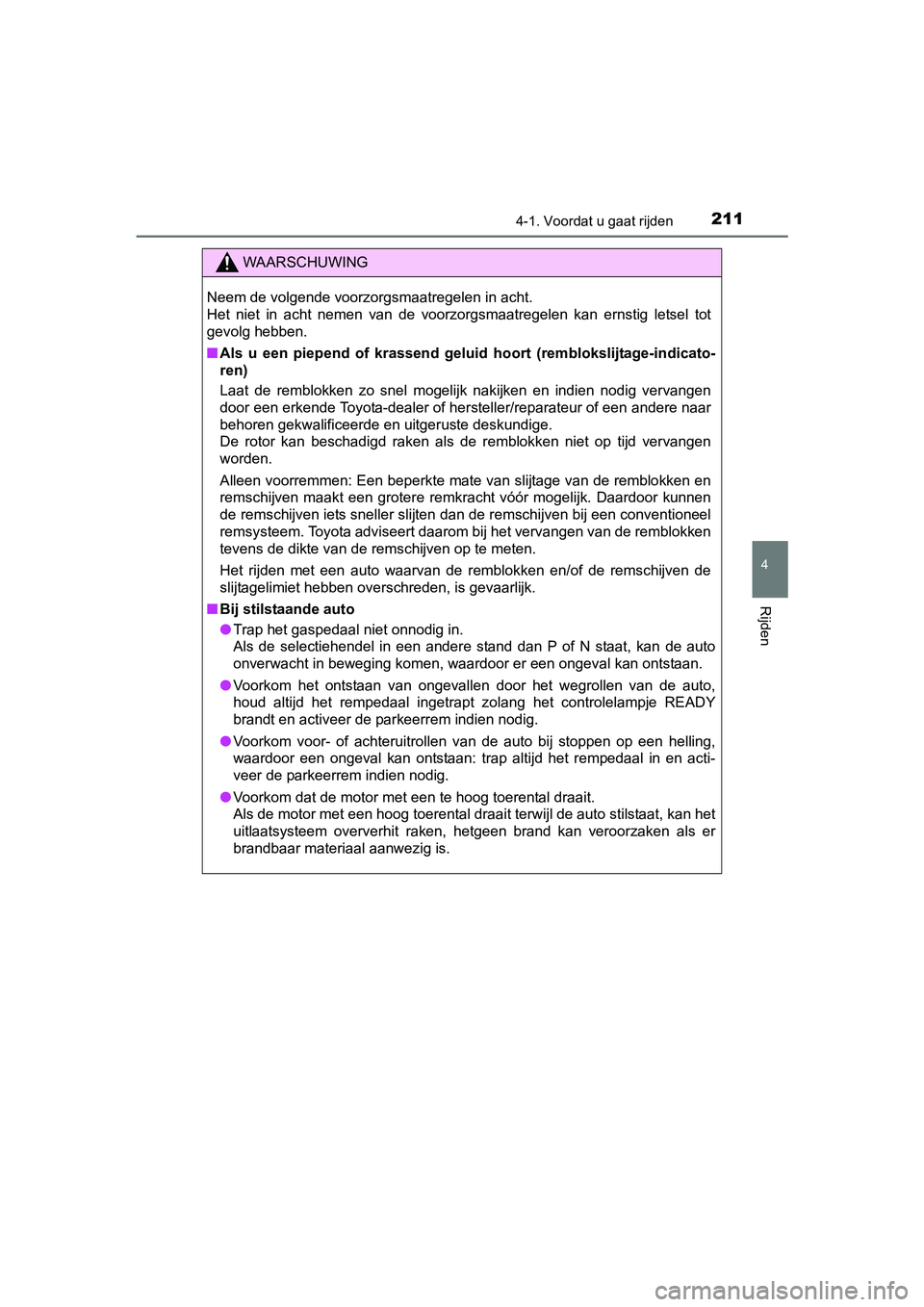

WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Als u een piepend of krassend geluid hoort (remblokslijtage-ind icato-
ren)
Laat de remblokken zo snel mogelijk nakijken en indien nodig ve rvangen
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
De rotor kan beschadigd raken als de remblokken niet op tijd ve rvangen
worden.
Alleen voorremmen: Een beperkte mate van slijtage van de remblokken en
remschijven maakt een grotere remkracht vóór mogelijk. Daardoor kunnen
de remschijven iets sneller slijten dan de remschijven bij een conventioneel
remsysteem. Toyota adviseert daarom bij het vervangen van de remblokken
tevens de dikte van de remschijven op te meten.
Het rijden met een auto waarvan de remblokken en/of de remschijven de
slijtagelimiet hebben overschreden, is gevaarlijk.
■ Bij stilstaande auto
● Trap het gaspedaal niet onnodig in.
Als de selectiehendel in een andere stand dan P of N staat, kan de auto
onverwacht in beweging komen, waardoor er een ongeval kan ontst aan.
● Voorkom het ontstaan van ongevallen door het wegrollen van de a uto,
houd altijd het rempedaal ingetrapt zolang het controlelampje R EADY
brandt en activeer de parkeerrem indien nodig.
● Voorkom voor- of achteruitrollen van de auto bij stoppen op een helling,
waardoor een ongeval kan ontstaan: trap altijd het rempedaal in en acti-
veer de parkeerrem indien nodig.
● Voorkom dat de motor met een te hoog toerental draait.
Als de motor met een hoog toerental draait terwijl de auto stilstaat, kan het
uitlaatsysteem oververhit raken, hetgeen brand kan veroorzaken als er
brandbaar materiaal aanwezig is.
RAV4-HV_OM_OM42B04E_(EE).book Page 211 Friday, August 5, 2016 4:24 PM

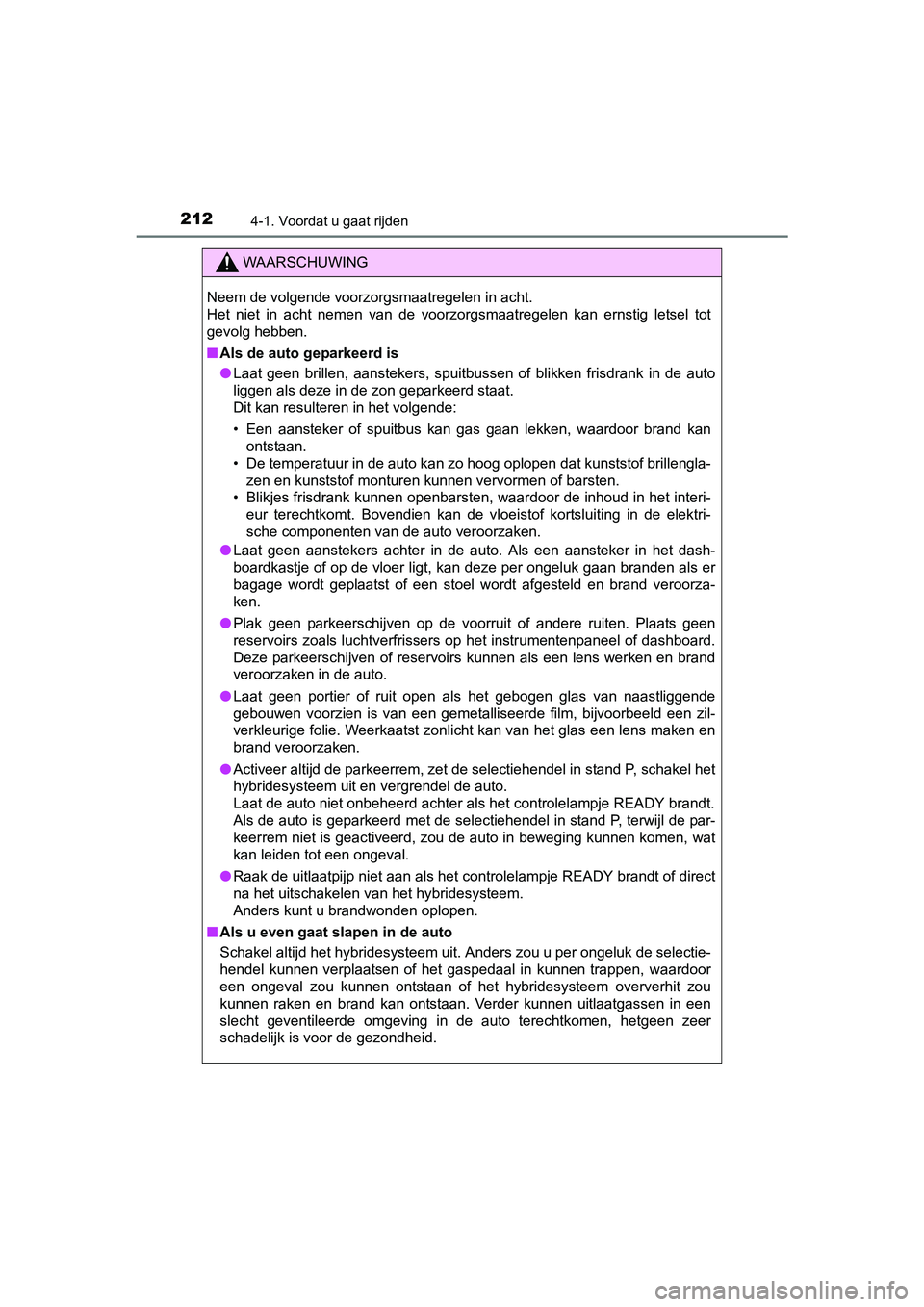

2124-1. Voordat u gaat rijden
RAV4-HV_OM_OM42B04E_(EE)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Als de auto geparkeerd is
● Laat geen brillen, aanstekers, spuitbussen of blikken frisdrank in de auto
liggen als deze in de zon geparkeerd staat.
Dit kan resulteren in het volgende:
• Een aansteker of spuitbus kan gas gaan lekken, waardoor brand kan
ontstaan.
• De temperatuur in de auto kan zo hoog oplopen dat kunststof br illengla-
zen en kunststof monturen kunnen vervormen of barsten.
• Blikjes frisdrank kunnen openbarsten, waardoor de inhoud in het interi- eur terechtkomt. Bovendien kan de vloeistof kortsluiting in de elektri-
sche componenten van de auto veroorzaken.
● Laat geen aanstekers achter in de auto. Als een aansteker in he t dash-
boardkastje of op de vloer ligt, kan deze per ongeluk gaan bran den als er
bagage wordt geplaatst of een stoel wordt afgesteld en brand ve roorza-
ken.
● Plak geen parkeerschijven op de voorruit of andere ruiten. Plaa ts geen
reservoirs zoals luchtverfrissers op het instrumentenpaneel of dashboard.
Deze parkeerschijven of reservoirs kunnen als een lens werken e n brand
veroorzaken in de auto.
● Laat geen portier of ruit open als het gebogen glas van naastliggende
gebouwen voorzien is van een gemetalliseerde film, bijvoorbeeld een zil-
verkleurige folie. Weerkaatst zonlicht kan van het glas een len s maken en
brand veroorzaken.
● Activeer altijd de parkeerrem, zet de selectiehendel in stand P, schakel het
hybridesysteem uit en vergrendel de auto.
Laat de auto niet onbeheerd achter als het controlelampje READY brandt.
Als de auto is geparkeerd met de selectiehendel in stand P, ter wijl de par-
keerrem niet is geactiveerd, zou de auto in beweging kunnen kom en, wat
kan leiden tot een ongeval.
● Raak de uitlaatpijp niet aan als het controlelampje READY brandt of direct
na het uitschakelen van het hybridesysteem.
Anders kunt u brandwonden oplopen.
■ Als u even gaat slapen in de auto
Schakel altijd het hybridesysteem uit. Anders zou u per ongeluk de selectie-
hendel kunnen verplaatsen of het gaspedaal in kunnen trappen, w aardoor
een ongeval zou kunnen ontstaan of het hybridesysteem oververhi t zou
kunnen raken en brand kan ontstaan. Verder kunnen uitlaatgassen in een
slecht geventileerde omgeving in de auto terechtkomen, hetgeen zeer
schadelijk is voor de gezondheid.
RAV4-HV_OM_OM42B04E_(EE).book Page 212 Friday, August 5, 2016 4:24 PM

2134-1. Voordat u gaat rijden
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)

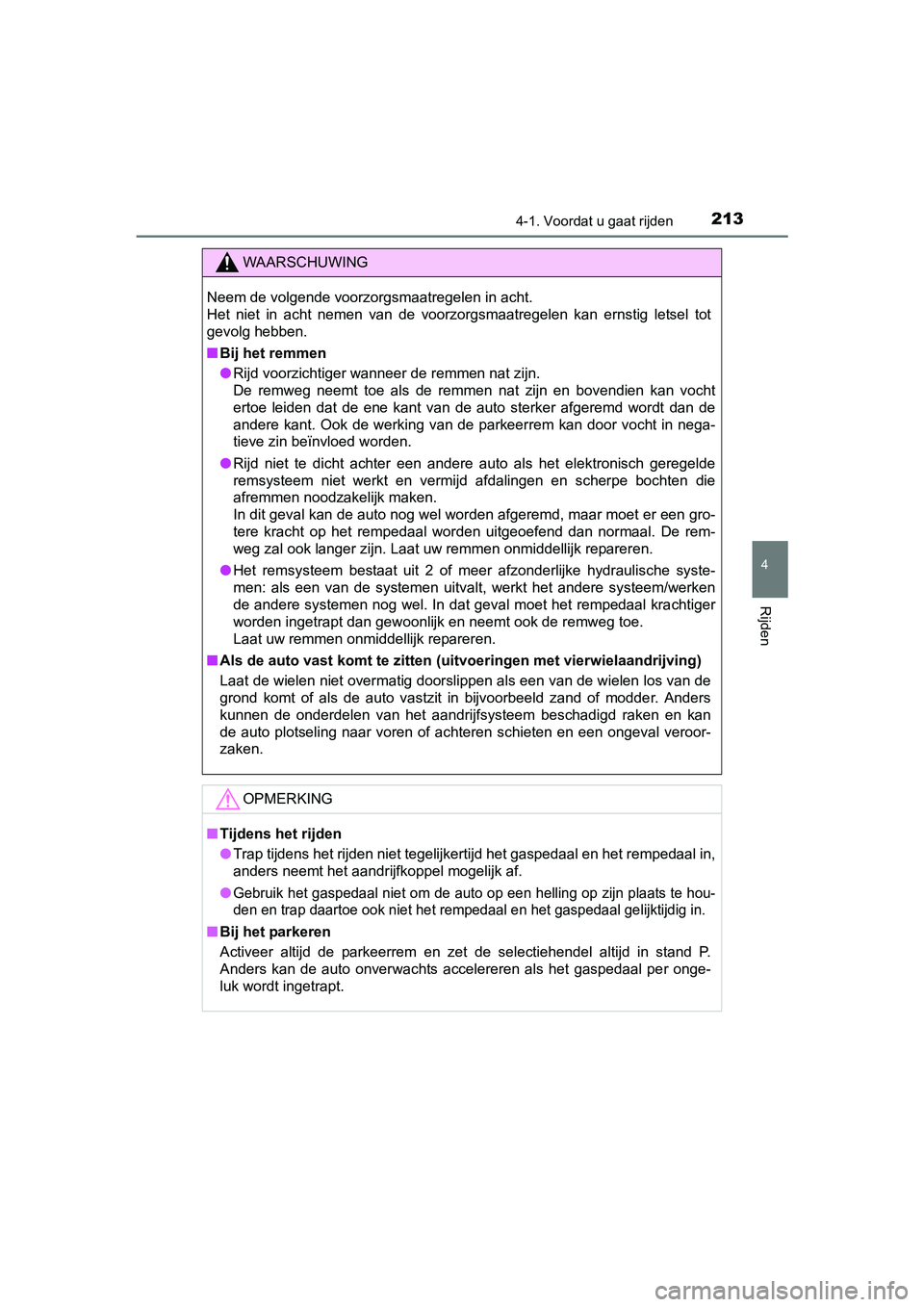

WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Bij het remmen
● Rijd voorzichtiger wanneer de remmen nat zijn.
De remweg neemt toe als de remmen nat zijn en bovendien kan vocht
ertoe leiden dat de ene kant van de auto sterker afgeremd wordt dan de
andere kant. Ook de werking van de parkeerrem kan door vocht in nega-
tieve zin beïnvloed worden.
● Rijd niet te dicht achter een andere auto als het elektronisch geregelde
remsysteem niet werkt en vermijd afdalingen en scherpe bochten die
afremmen noodzakelijk maken.
In dit geval kan de auto nog wel worden afgeremd, maar moet er een gro-
tere kracht op het rempedaal worden uitgeoefend dan normaal. De rem-
weg zal ook langer zijn. Laat uw remmen onmiddellijk repareren.
● Het remsysteem bestaat uit 2 of meer afzonderlijke hydraulische syste-
men: als een van de systemen uitvalt, werkt het andere systeem/werken
de andere systemen nog wel. In dat geval moet het rempedaal kra chtiger
worden ingetrapt dan gewoonlijk en neemt ook de remweg toe.
Laat uw remmen onmiddellijk repareren.
■ Als de auto vast komt te zitten (uitvoeringen met vierwielaandr ijving)
Laat de wielen niet overmatig doorslippen als een van de wielen los van de
grond komt of als de auto vastzit in bijvoorbeeld zand of modde r. Anders
kunnen de onderdelen van het aandrijfsysteem beschadigd raken e n kan
de auto plotseling naar voren of achteren schieten en een ongev al veroor-
zaken.
OPMERKING
■ Tijdens het rijden
● Trap tijdens het rijden niet tegelijkertijd het gaspedaal en he t rempedaal in,
anders neemt het aandrijfkoppel mogelijk af.
●
Gebruik het gaspedaal niet om de auto op een helling op zijn pl aats te hou-
den en trap daartoe ook niet het rempedaal en het gaspedaal gel ijktijdig in.
■Bij het parkeren
Activeer altijd de parkeerrem en zet de selectiehendel altijd in stand P.
Anders kan de auto onverwachts accelereren als het gaspedaal pe r onge-
luk wordt ingetrapt.
RAV4-HV_OM_OM42B04E_(EE).book Page 213 Friday, August 5, 2016 4:24 PM

2144-1. Voordat u gaat rijden
RAV4-HV_OM_OM42B04E_(EE)

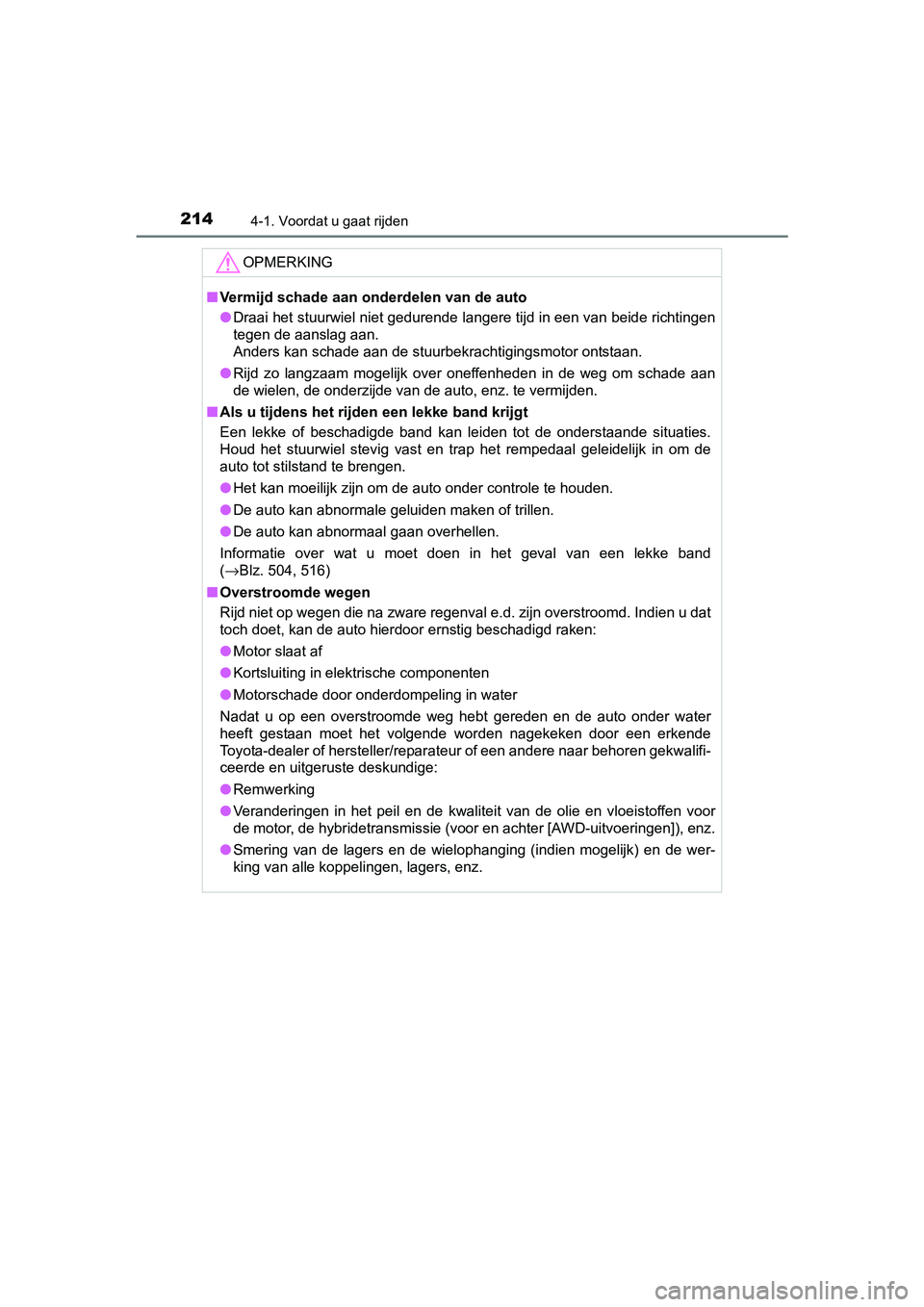

OPMERKING
■Vermijd schade aan onderdelen van de auto
● Draai het stuurwiel niet gedurende langere tijd in een van beid e richtingen
tegen de aanslag aan.
Anders kan schade aan de stuurbekrachtigingsmotor ontstaan.
● Rijd zo langzaam mogelijk over oneffenheden in de weg om schade aan
de wielen, de onderzijde van de auto, enz. te vermijden.
■ Als u tijdens het rijden een lekke band krijgt
Een lekke of beschadigde band kan leiden tot de onderstaande situaties.
Houd het stuurwiel stevig vast en trap het rempedaal geleidelij k in om de
auto tot stilstand te brengen.
● Het kan moeilijk zijn om de auto onder controle te houden.
● De auto kan abnormale geluiden maken of trillen.
● De auto kan abnormaal gaan overhellen.
Informatie over wat u moet doen in het geval van een lekke band
( →Blz. 504, 516)
■ Overstroomde wegen
Rijd niet op wegen die na zware regenval e.d. zijn overstroomd. Indien u dat
toch doet, kan de auto hierdoor ernstig beschadigd raken:
● Motor slaat af
● Kortsluiting in elektrische componenten
● Motorschade door onderdompeling in water
Nadat u op een overstroomde weg hebt gereden en de auto onder w ater
heeft gestaan moet het volgende worden nagekeken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige:
● Remwerking
● Veranderingen in het peil en de kwaliteit van de olie en vloeis toffen voor
de motor, de hybridetransmissie (voor en achter [AWD-uitvoering en]), enz.
● Smering van de lagers en de wielophanging (indien mogelijk) en de wer-
king van alle koppelingen, lagers, enz.
RAV4-HV_OM_OM42B04E_(EE).book Page 214 Friday, August 5, 2016 4:24 PM

215
4
4-1. Voordat u gaat rijden
Rijden
RAV4-HV_OM_OM42B04E_(EE)

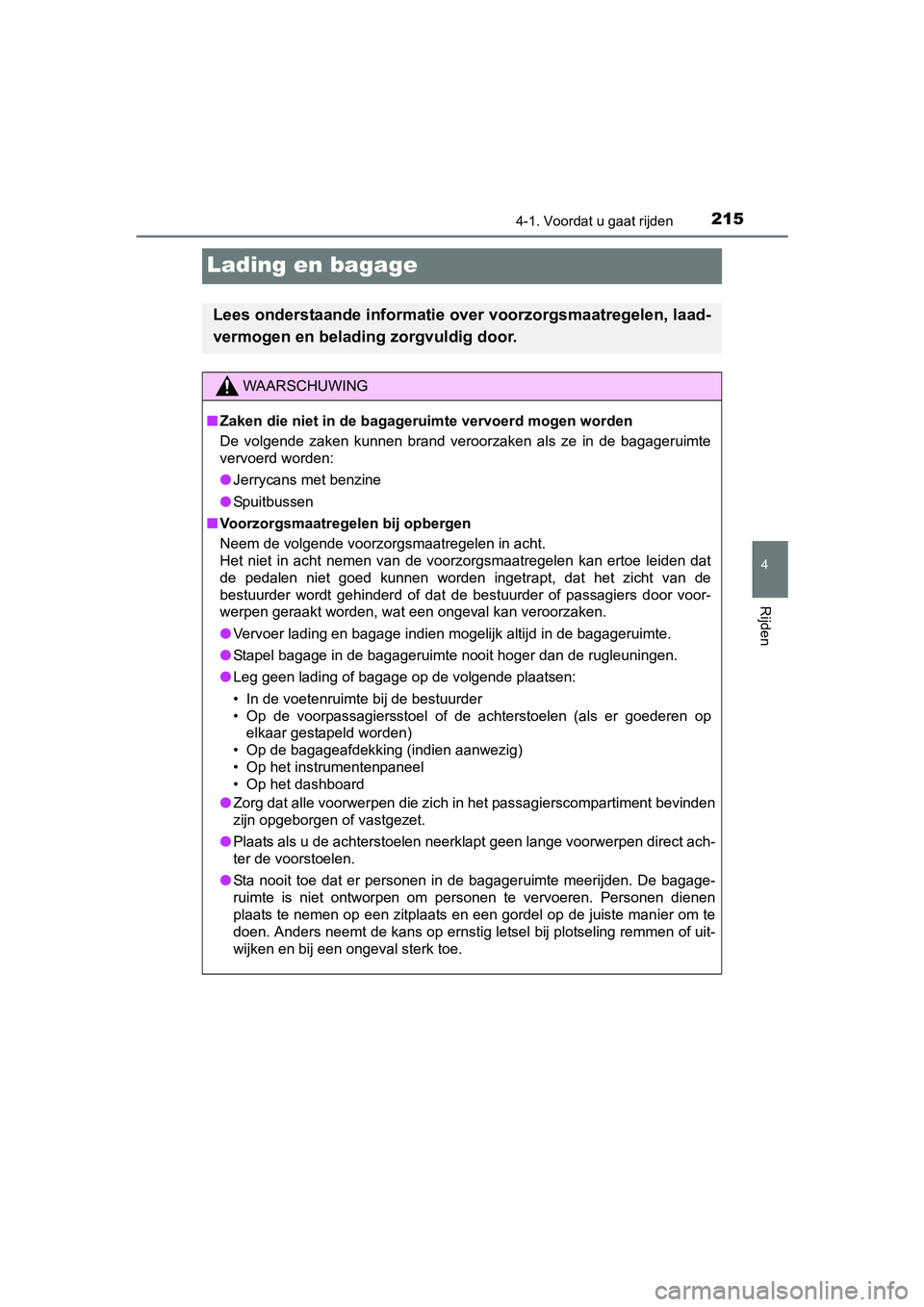

Lading en bagage
Lees onderstaande informatie over voorzorgsmaatregelen, laad-
vermogen en belading zorgvuldig door.
WAARSCHUWING
■ Zaken die niet in de bagageru imte vervoerd mogen worden
De volgende zaken kunnen brand veroorzaken als ze in de bagageruimte
vervoerd worden:
● Jerrycans met benzine
● Spuitbussen
■ Voorzorgsmaatregelen bij opbergen
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ertoe le iden dat
de pedalen niet goed kunnen worden ingetrapt, dat het zicht van de
bestuurder wordt gehinderd of dat de bestuurder of passagiers d oor voor-
werpen geraakt worden, wat een ongeval kan veroorzaken.
● Vervoer lading en bagage indien mogelijk altijd in de bagagerui mte.
● Stapel bagage in de bagageruimte nooit hoger dan de rugleuninge n.
● Leg geen lading of bagage op de volgende plaatsen:
• In de voetenruimte bij de bestuurder
• Op de voorpassagiersstoel of de achterstoelen (als er goederen op
elkaar gestapeld worden)
• Op de bagageafdekking (indien aanwezig)
• Op het instrumentenpaneel
• Op het dashboard
● Zorg dat alle voorwerpen die zich in het passagierscompartiment bevinden
zijn opgeborgen of vastgezet.
● Plaats als u de achterstoelen neerklapt geen lange voorwerpen direct ach-
ter de voorstoelen.
● Sta nooit toe dat er personen in de bagageruimte meerijden. De bagage-
ruimte is niet ontworpen om personen te vervoeren. Personen die nen
plaats te nemen op een zitplaats en een gordel op de juiste man ier om te
doen. Anders neemt de kans op ernstig letsel bij plotseling rem men of uit-
wijken en bij een ongeval sterk toe.
RAV4-HV_OM_OM42B04E_(EE).book Page 215 Friday, August 5, 2016 4:24 PM

2164-1. Voordat u gaat rijden
RAV4-HV_OM_OM42B04E_(EE)

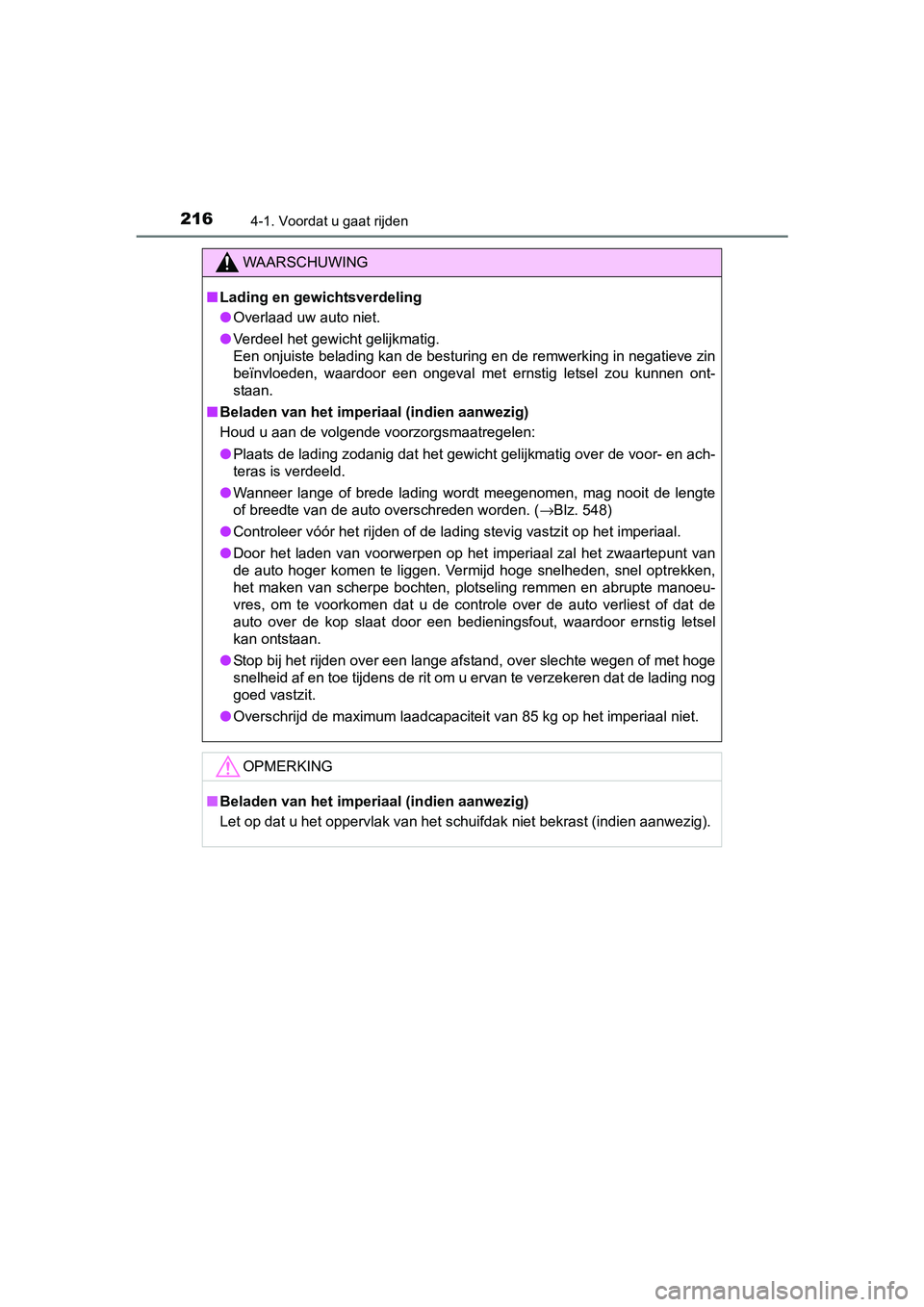

WAARSCHUWING
■Lading en gewichtsverdeling
● Overlaad uw auto niet.
● Verdeel het gewicht gelijkmatig.
Een onjuiste belading kan de besturing en de remwerking in nega tieve zin
beïnvloeden, waardoor een ongeval met ernstig letsel zou kunnen ont-
staan.
■ Beladen van het imperiaal (indien aanwezig)
Houd u aan de volgende voorzorgsmaatregelen:
● Plaats de lading zodanig dat het gewicht gelijkmatig over de vo or- en ach-
teras is verdeeld.
● Wanneer lange of brede lading wordt meegenomen, mag nooit de lengte
of breedte van de auto overschreden worden. ( →Blz. 548)
● Controleer vóór het rijden of de lading stevig vastzit op het i mperiaal.
● Door het laden van voorwerpen op het imperiaal zal het zwaartep unt van
de auto hoger komen te liggen. Vermijd hoge snelheden, snel opt rekken,
het maken van scherpe bochten, plotseling remmen en abrupte man oeu-
vres, om te voorkomen dat u de controle over de auto verliest o f dat de
auto over de kop slaat door een bedieningsfout, waardoor ernsti g letsel
kan ontstaan.
● Stop bij het rijden over een lange afstand, over slechte wegen of met hoge
snelheid af en toe tijdens de rit om u ervan te verzekeren dat de lading nog
goed vastzit.
● Overschrijd de maximum laadcapaciteit van 85 kg op het imperiaa l niet.
OPMERKING
■Beladen van het imperiaal (indien aanwezig)
Let op dat u het oppervlak van het schuifdak niet bekrast (indi en aanwezig).
RAV4-HV_OM_OM42B04E_(EE).book Page 216 Friday, August 5, 2016 4:24 PM

217
4
4-1. Voordat u gaat rijden
Rijden
RAV4-HV_OM_OM42B04E_(EE)

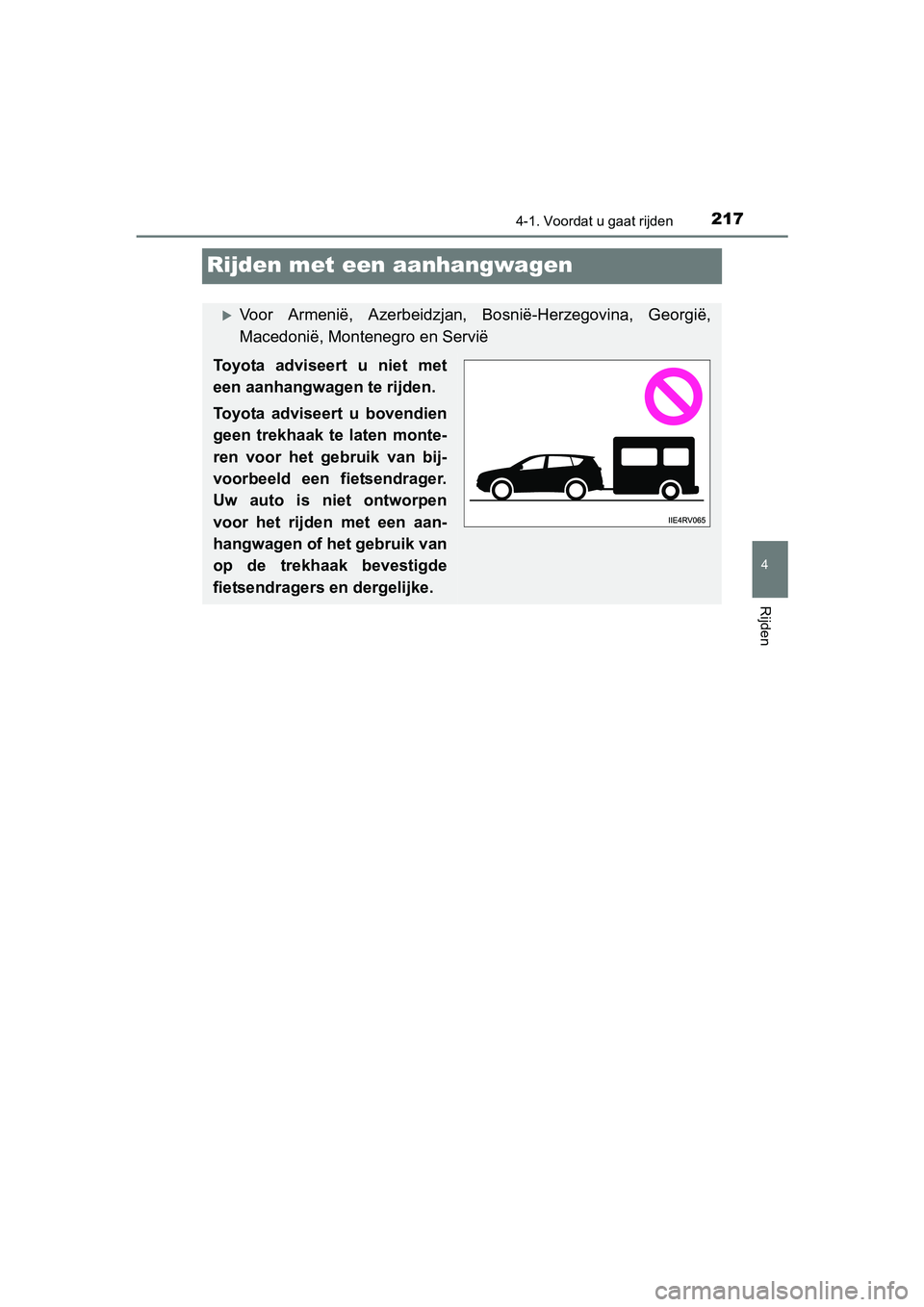

Rijden met een aanhangwagen
Voor Armenië, Azerbeidzjan, Bosnië-Herzegovina, Georgië,
Macedonië, Montenegro en Servië
Toyota adviseert u niet met
een aanhangwagen te rijden.
Toyota adviseert u bovendien
geen trekhaak te laten monte-
ren voor het gebruik van bij-
voorbeeld een fietsendrager.
Uw auto is niet ontworpen
voor het rijden met een aan-
hangwagen of het gebruik van
op de trekhaak bevestigde
fietsendragers en dergelijke.
RAV4-HV_OM_OM42B04E_(EE).book Page 217 Friday, August 5, 2016 4:24 PM

2184-1. Voordat u gaat rijden
RAV4-HV_OM_OM42B04E_(EE)
◆Maximale gewichten
Controleer het maximaal toelaatbare aanhangwagengewicht, het
maximaal toelaatbare voertuiggewicht (GVW), de maximale asbe-
lasting (MPAC), en de maximaal toelaatbare kogeldruk voordat u
met een aanhangwagen gaat rijden. ( →Blz. 548)
◆Trekhaak/trekhaak met afneembare kogel
Toyota adviseert om voor uw auto gebruik te maken van een origi -
nele trekhaak/afneembare trek haak van Toyota. Ook andere
geschikte en kwalitatief verge lijkbare trekhaken mogen worden
gebruikt.

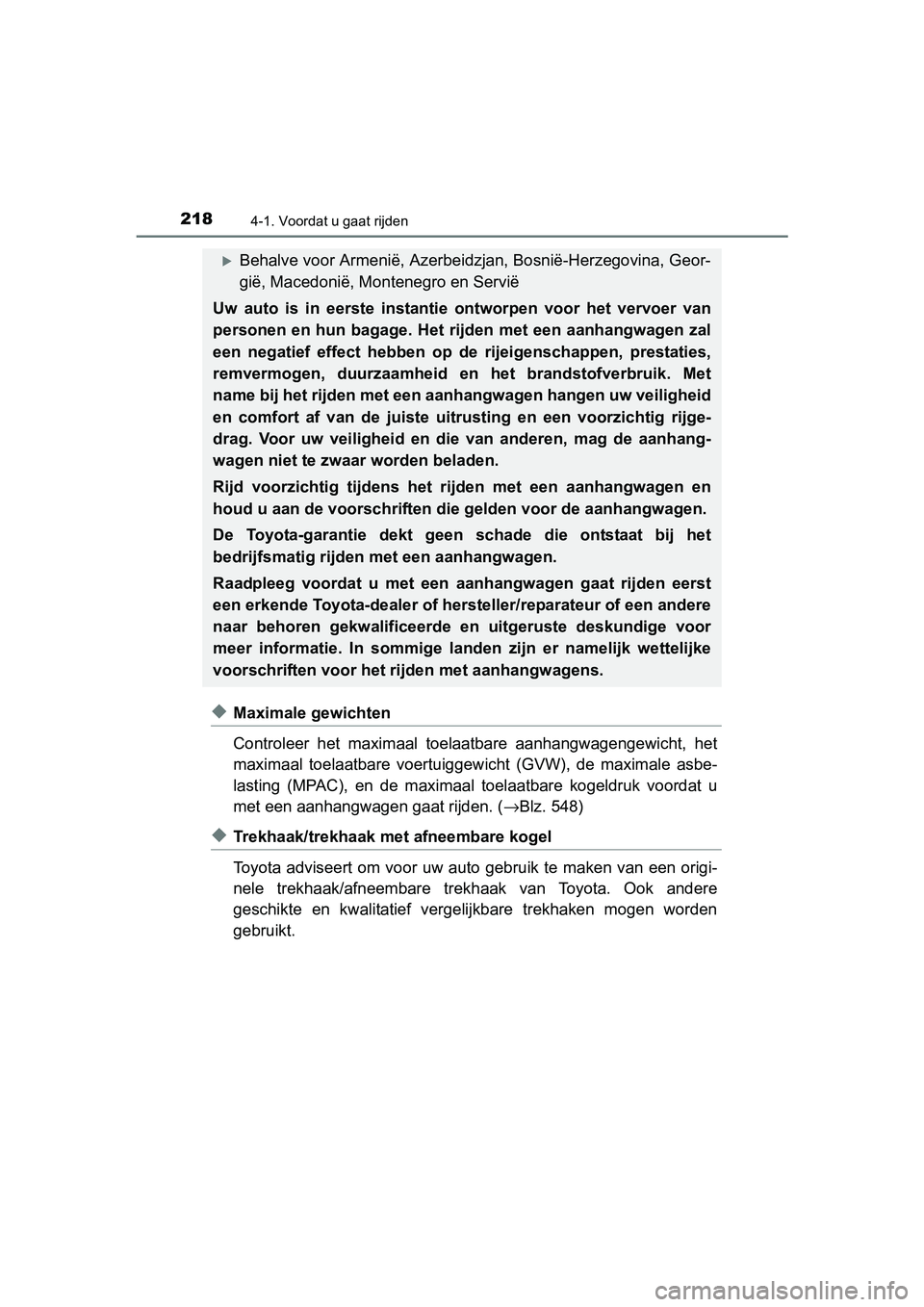

Behalve voor Armenië, Azerbeidzjan, Bosnië-Herzegovina, Geor-
gië, Macedonië, Montenegro en Servië
Uw auto is in eerste instantie ontworpen voor het vervoer van
personen en hun bagage. Het rijden met een aanhangwagen zal
een negatief effect hebben op de rijeigenschappen, prestaties,
remvermogen, duurzaamheid en het brandstofverbruik. Met
name bij het rijden met een aanhangwagen hangen uw veiligheid
en comfort af van de juiste uitrusting en een voorzichtig rijge -
drag. Voor uw veiligheid en die van anderen, mag de aanhang-
wagen niet te zwaar worden beladen.
Rijd voorzichtig tijdens het rijden met een aanhangwagen en
houd u aan de voorschriften die gelden voor de aanhangwagen.
De Toyota-garantie dekt geen schade die ontstaat bij het
bedrijfsmatig rijden met een aanhangwagen.
Raadpleeg voordat u met een aanhangwagen gaat rijden eerst
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige voor
meer informatie. In sommige lan den zijn er namelijk wettelijke
voorschriften voor het rijden met aanhangwagens.
RAV4-HV_OM_OM42B04E_(EE).book Page 218 Friday, August 5, 2016 4:24 PM

2194-1. Voordat u gaat rijden
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)
Neem voor het plaatsen van aanhangwagenverlichting contact op met
een erkende dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige, aangezien onjuist e
plaatsing de verlichting van de auto kan beschadigen. Houd u bi j het
plaatsen van aanhangwage nverlichting aan de wettelijke voorschr if-
ten in uw land.

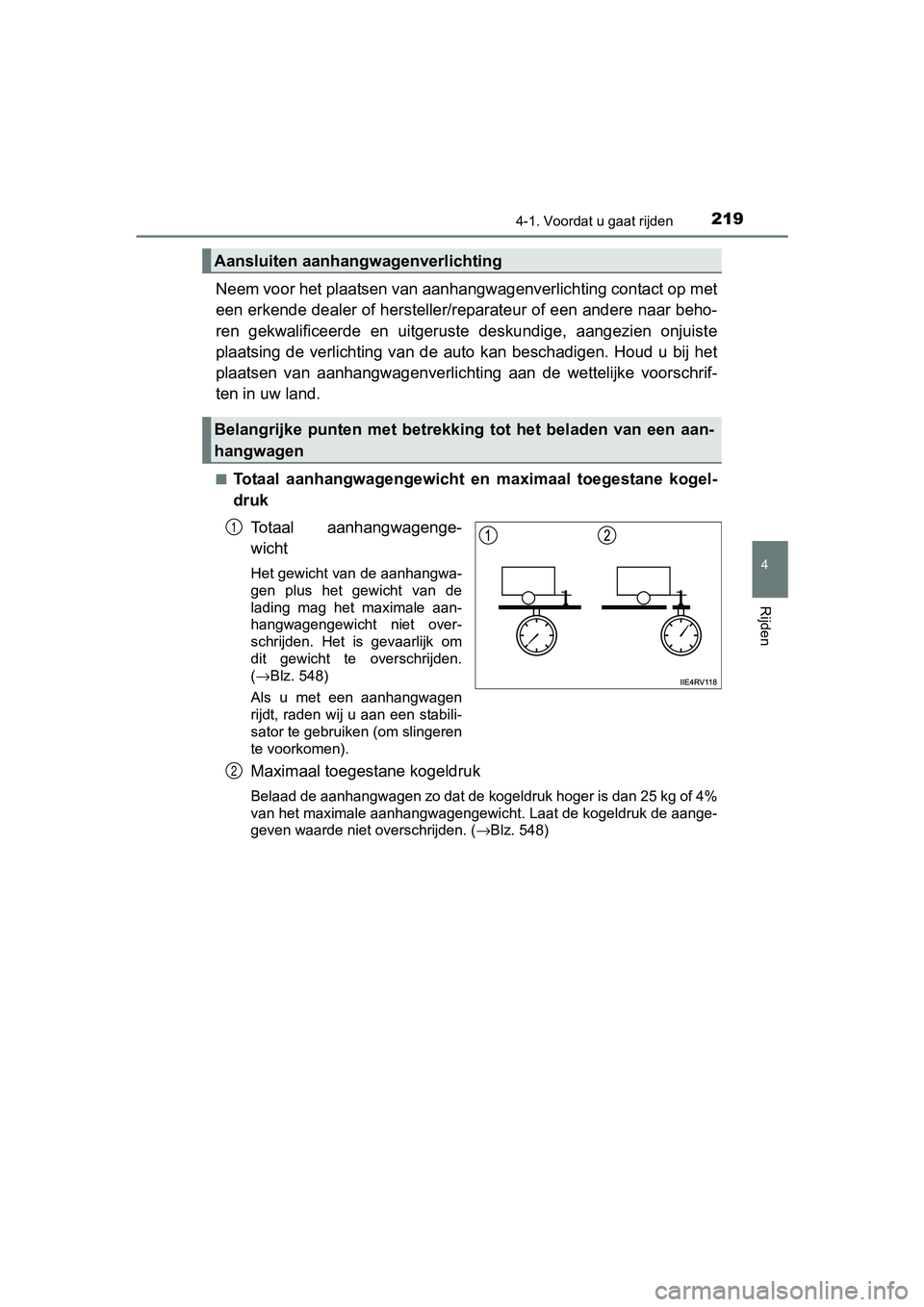

■Totaal aanhangwagengewicht en maximaal toegestane kogel-
druk
Totaal aanhangwagenge-
wicht
Het gewicht van de aanhangwa-
gen plus het gewicht van de
lading mag het maximale aan-
hangwagengewicht niet over-
schrijden. Het is gevaarlijk om
dit gewicht te overschrijden.
(→Blz. 548)
Als u met een aanhangwagen
rijdt, raden wij u aan een stabili-
sator te gebruiken (om slingeren
te voorkomen).
Maximaal toegestane kogeldruk
Belaad de aanhangwagen zo dat de kogeldruk hoger is dan 25 kg of 4%
van het maximale aanhangwagengewicht. Laat de kogeldruk de aang e-
geven waarde niet overschrijden. ( →Blz. 548)
Aansluiten aanhangwagenverlichting
Belangrijke punten met betrekking tot het beladen van een aan-
hangwagen
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 219 Friday, August 5, 2016 4:24 PM

2204-1. Voordat u gaat rijden
RAV4-HV_OM_OM42B04E_(EE)■

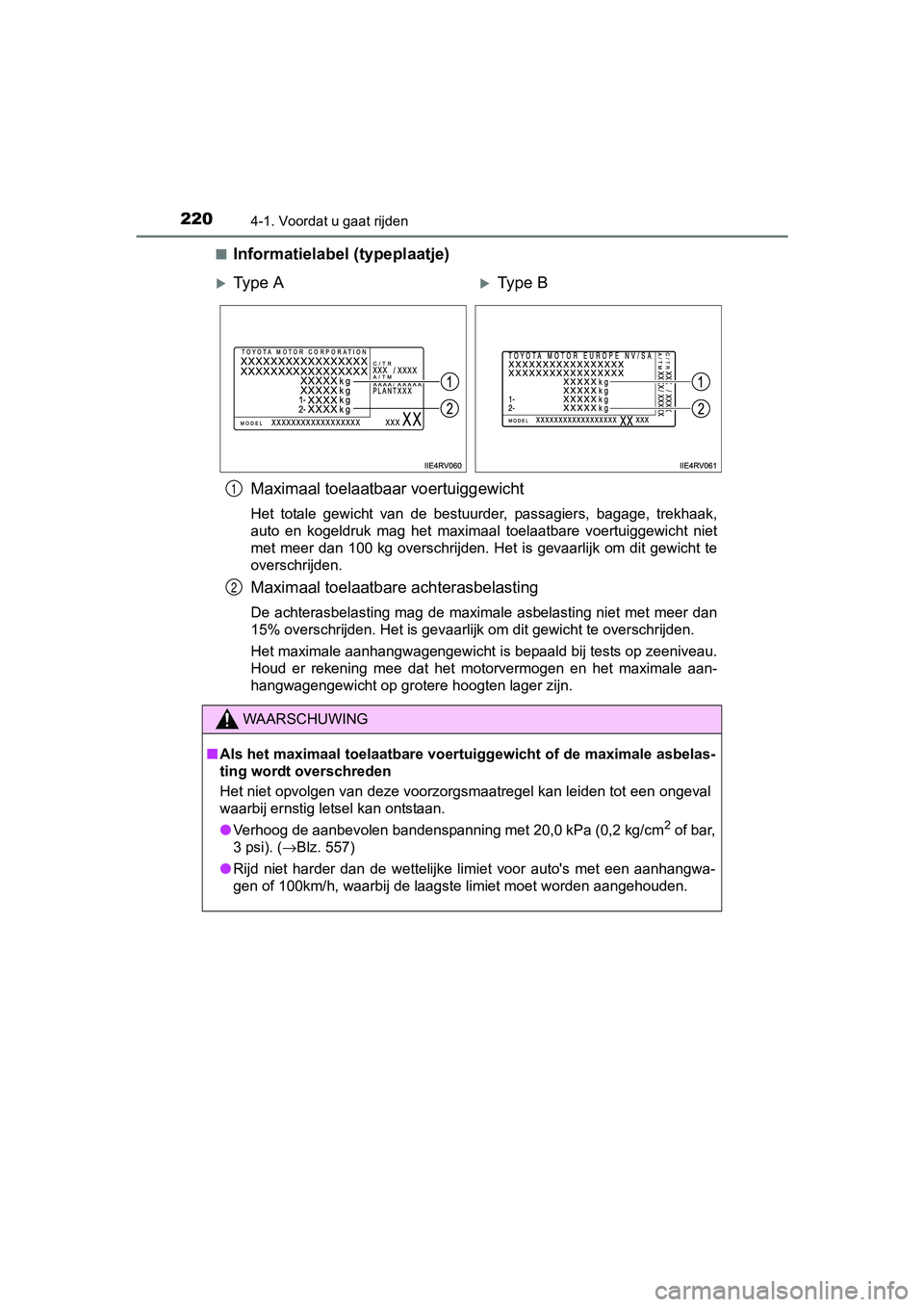

Informatielabel (typeplaatje)
Maximaal toelaatbaar voertuiggewicht
Het totale gewicht van de bestuurder, passagiers, bagage, trekh aak,
auto en kogeldruk mag het maximaal toelaatbare voertuiggewicht niet
met meer dan 100 kg overschrijden. Het is gevaarlijk om dit gew icht te
overschrijden.
Maximaal toelaatbare achterasbelasting
De achterasbelasting mag de maximale asbelasting niet met meer dan
15% overschrijden. Het is gevaarlijk om dit gewicht te overschrijden.
Het maximale aanhangwagengewicht is bepaald bij tests op zeeniv eau.
Houd er rekening mee dat het motorvermogen en het maximale aan-
hangwagengewicht op grotere hoogten lager zijn.
Ty p e AType B
WAARSCHUWING
■ Als het maximaal toelaatbare voertuiggewicht of de maximale asbelas-
ting wordt overschreden
Het niet opvolgen van deze voorzorgsmaatregel kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
● Verhoog de aanbevolen bandenspanning met 20,0 kPa (0,2 kg/cm
2 of bar,
3 psi). ( →Blz. 557)
● Rijd niet harder dan de wettelijke limiet voor auto's met een aanhangwa-
gen of 100km/h, waarbij de laagste limiet moet worden aangehouden.
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 220 Friday, August 5, 2016 4:24 PM
