TOYOTA RAV4 HYBRID 2017 Instructieboekje (in Dutch)

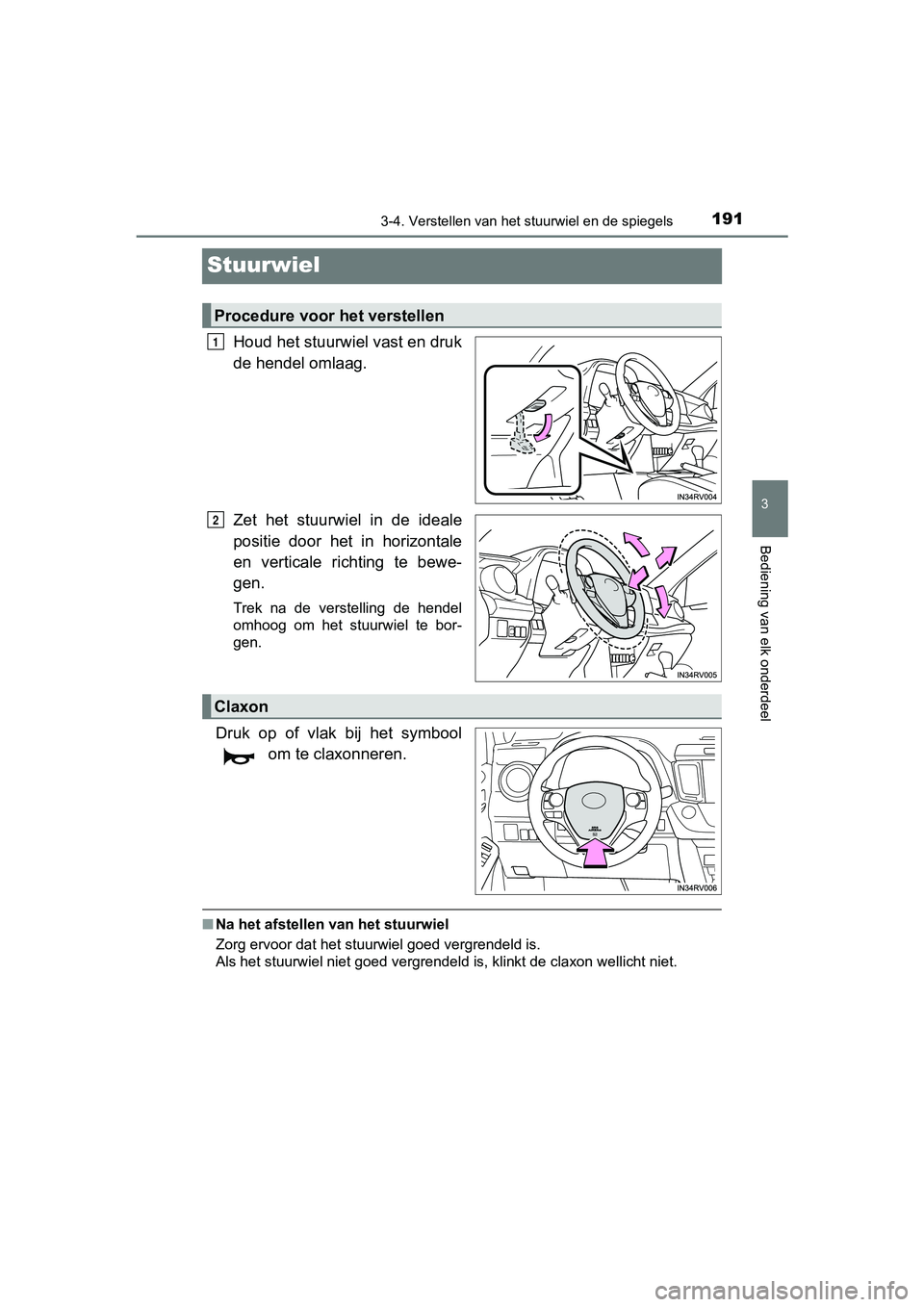

191
3
3-4. Verstellen van het stuurwiel en de spiegels
Bediening van elk onderdeel
RAV4-HV_OM_OM42B04E_(EE)
Stuurwiel
Houd het stuurwiel vast en druk
de hendel omlaag.
Zet het stuurwiel in de ideale
positie door het in horizontale
en verticale richting te bewe-
gen.
Trek na de verstelling de hendel
omhoog om het stuurwiel te bor-
gen.
Druk op of vlak bij het symbool om te claxonneren.
■Na het afstellen van het stuurwiel
Zorg ervoor dat het stuurwiel goed vergrendeld is.
Als het stuurwiel niet goed vergrendeld is, klinkt de claxon wellicht niet.
Procedure voor het verstellen
1
2
Claxon
RAV4-HV_OM_OM42B04E_(EE).book Page 191 Friday, August 5, 2016 4:24 PM

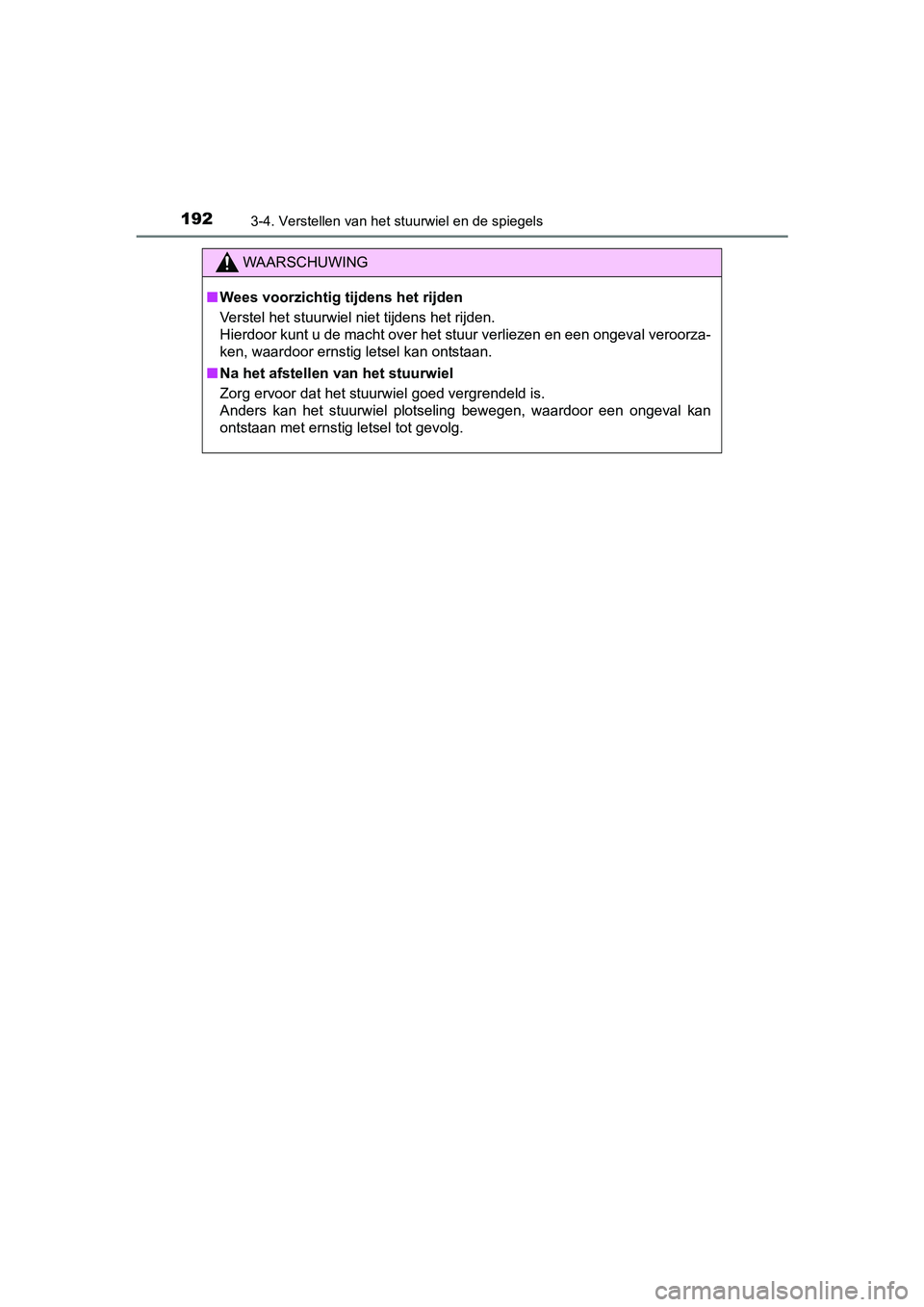

1923-4. Verstellen van het stuurwiel en de spiegels
RAV4-HV_OM_OM42B04E_(EE)
WAARSCHUWING
■Wees voorzichtig tijdens het rijden
Verstel het stuurwiel niet tijdens het rijden.
Hierdoor kunt u de macht over het stuur verliezen en een ongeva l veroorza-
ken, waardoor ernstig letsel kan ontstaan.
■ Na het afstellen van het stuurwiel
Zorg ervoor dat het stuurwiel goed vergrendeld is.
Anders kan het stuurwiel plotseling bewegen, waardoor een ongev al kan
ontstaan met ernstig letsel tot gevolg.
RAV4-HV_OM_OM42B04E_(EE).book Page 192 Friday, August 5, 2016 4:24 PM

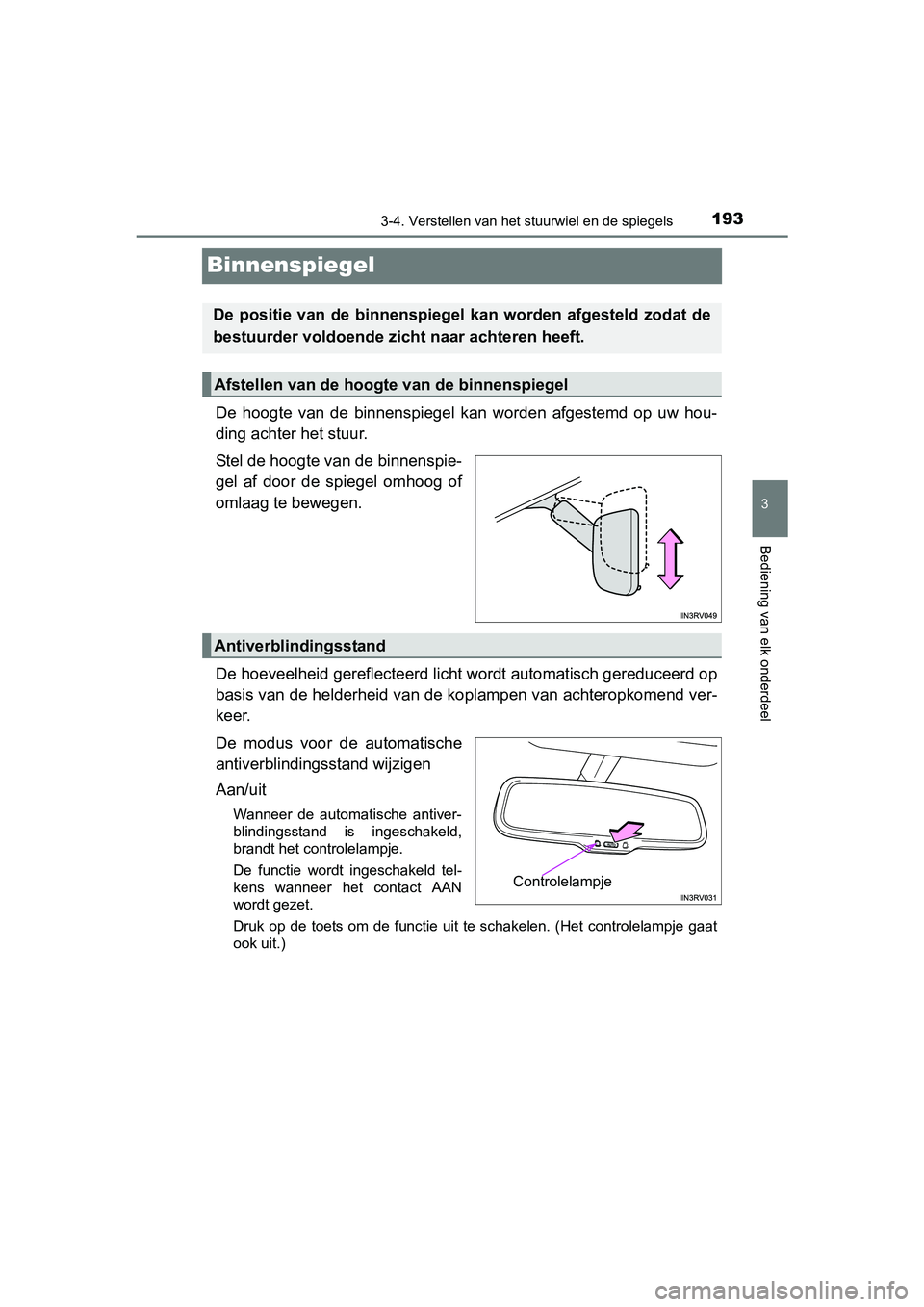

193
3
3-4. Verstellen van het stuurwiel en de spiegels
Bediening van elk onderdeel
RAV4-HV_OM_OM42B04E_(EE)
Binnenspiegel
De hoogte van de binnenspiegel kan worden afgestemd op uw hou-
ding achter het stuur.
Stel de hoogte van de binnenspie-
gel af door de spiegel omhoog of
omlaag te bewegen.
De hoeveelheid gereflecteerd licht wordt automatisch gereduceer d op
basis van de helderheid van de koplampen van achteropkomend ver -
keer.
De modus voor de automatische
antiverblindingsstand wijzigen
Aan/uit
Wanneer de automatische antiver-
blindingsstand is ingeschakeld,
brandt het controlelampje.
De functie wordt ingeschakeld tel-
kens wanneer het contact AAN
wordt gezet.
Druk op de toets om de functie uit te schakelen. (Het controlelampje gaat
ook uit.)
De positie van de binnenspiegel kan worden afgesteld zodat de
bestuurder voldoende zic ht naar achteren heeft.
Afstellen van de hoogte van de binnenspiegel
Antiverblindingsstand
Controlelampje
RAV4-HV_OM_OM42B04E_(EE).book Page 193 Friday, August 5, 2016 4:24 PM

1943-4. Verstellen van het stuurwiel en de spiegels
RAV4-HV_OM_OM42B04E_(EE)
■Voorkom een onjuiste werking van de sensoren
Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
WAARSCHUWING
Verstel de spiegel niet tijdens het rijden.
Hierdoor kunt u de macht over het stuur verliezen en een ongeva l veroorza-
ken, waardoor ernstig letsel kan ontstaan.
RAV4-HV_OM_OM42B04E_(EE).book Page 194 Friday, August 5, 2016 4:24 PM

195
3
3-4. Verstellen van het stuurwiel en de spiegels
Bediening van elk onderdeel
RAV4-HV_OM_OM42B04E_(EE)

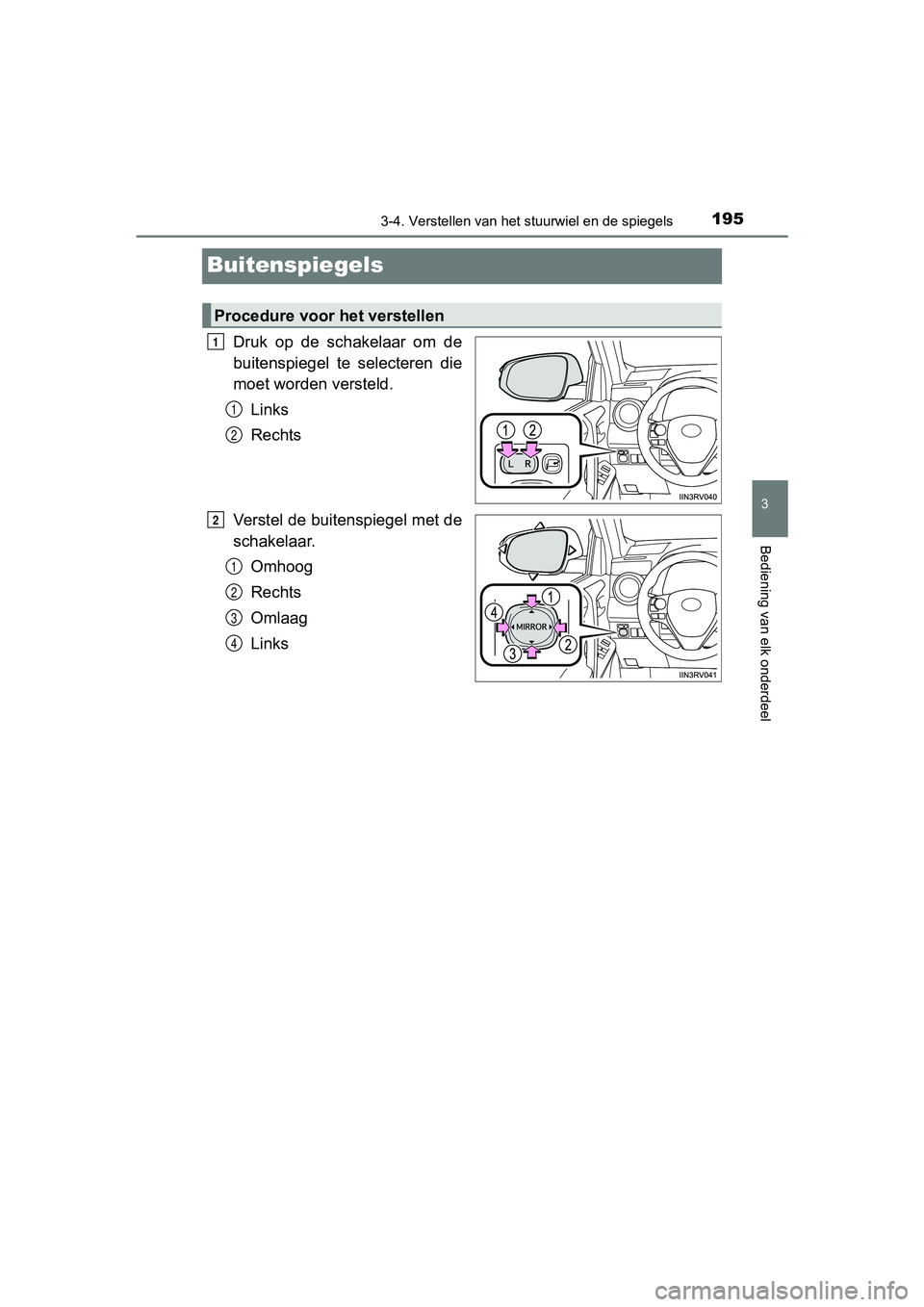

Buitenspiegels
Druk op de schakelaar om de
buitenspiegel te selecteren die
moet worden versteld.Links
Rechts
Verstel de buitenspiegel met de
schakelaar. Omhoog
Rechts
Omlaag
Links
Procedure voor het verstellen
1
1
2
2
1
2
3
4
RAV4-HV_OM_OM42B04E_(EE).book Page 195 Friday, August 5, 2016 4:24 PM

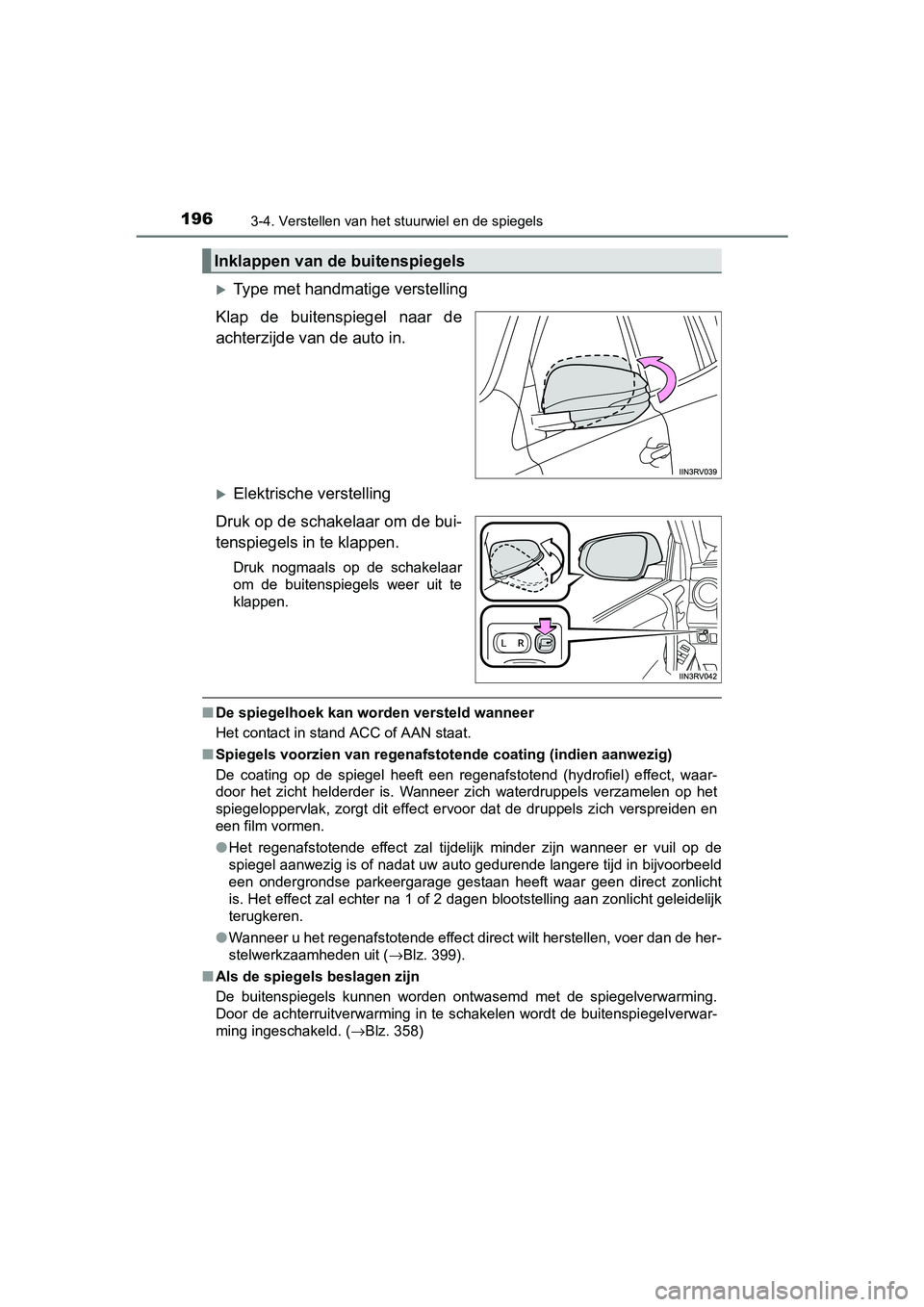

1963-4. Verstellen van het stuurwiel en de spiegels
RAV4-HV_OM_OM42B04E_(EE)
Type met handmatige verstelling
Klap de buitenspiegel naar de
achterzijde va n de auto in.
Elektrische verstelling
Druk op de schakelaar om de bui-
tenspiegels in te klappen.
Druk nogmaals op de schakelaar
om de buitenspiegels weer uit te
klappen.
■ De spiegelhoek kan worden versteld wanneer
Het contact in stand ACC of AAN staat.
■ Spiegels voorzien van regenafstotende coating (indien aanwezig)
De coating op de spiegel heeft een regenafstotend (hydrofiel) e ffect, waar-
door het zicht helderder is. Wanneer zich waterdruppels verzamelen op het
spiegeloppervlak, zorgt dit effect ervoor dat de druppels zich verspreiden en
een film vormen.
● Het regenafstotende effect zal tijdelijk minder zijn wanneer er vuil op de
spiegel aanwezig is of nadat uw auto gedurende langere tijd in bijvoorbeeld
een ondergrondse parkeergarage gestaan heeft waar geen direct z onlicht
is. Het effect zal echter na 1 of 2 dagen blootstelling aan zon licht geleidelijk
terugkeren.
● Wanneer u het regenafstotende effect direct wilt herstellen, voer dan de her-
stelwerkzaamheden uit ( →Blz. 399).
■ Als de spiegels beslagen zijn
De buitenspiegels kunnen worden ontwasemd met de spiegelverwarm ing.
Door de achterruitverwarming in te schakelen wordt de buitenspi egelverwar-
ming ingeschakeld. ( →Blz. 358)
Inklappen van de buitenspiegels
RAV4-HV_OM_OM42B04E_(EE).book Page 196 Friday, August 5, 2016 4:24 PM

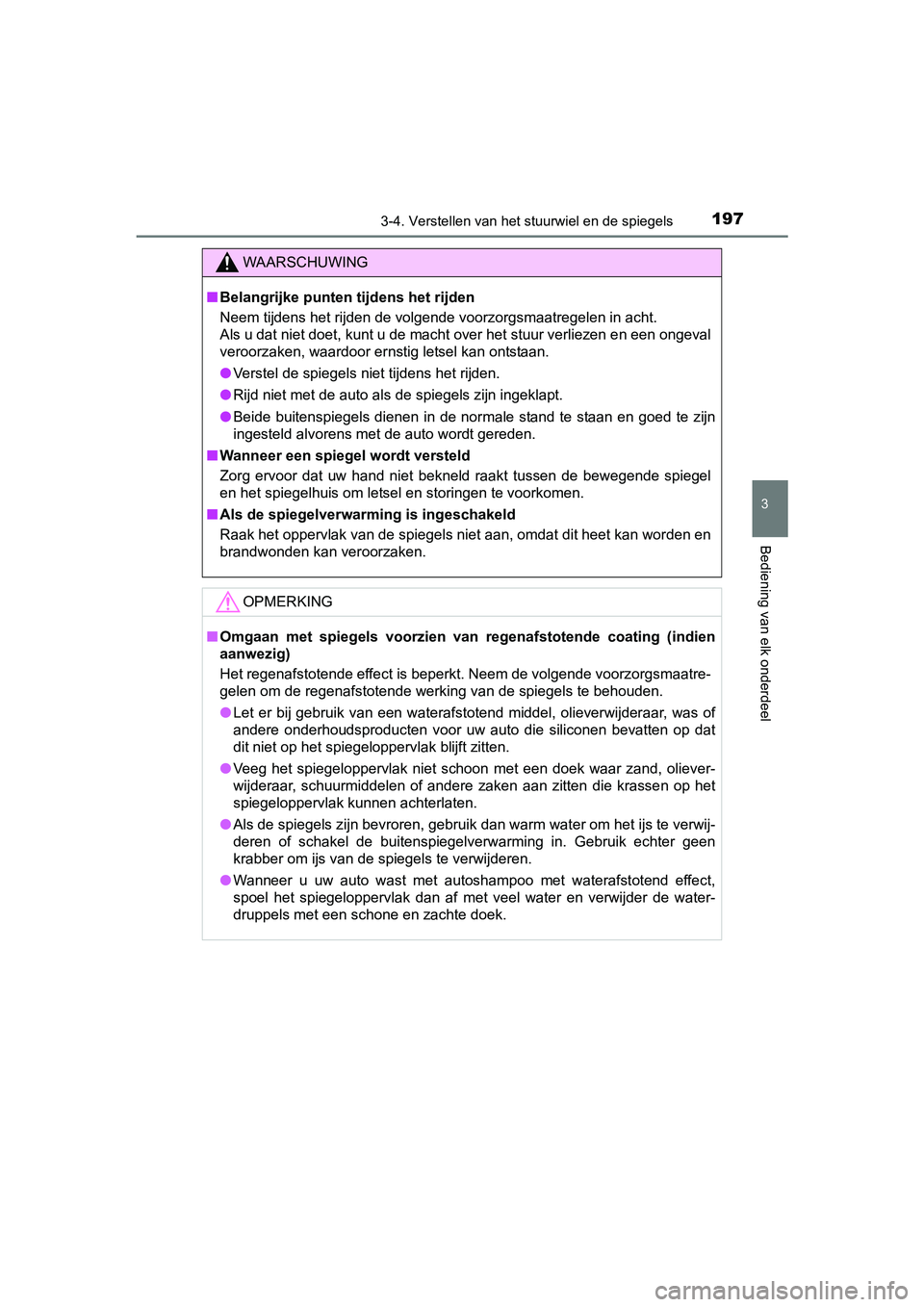

1973-4. Verstellen van het stuurwiel en de spiegels
3
Bediening van elk onderdeel
RAV4-HV_OM_OM42B04E_(EE)
WAARSCHUWING
■Belangrijke punten tijdens het rijden
Neem tijdens het rijden de volgende voorzorgsmaatregelen in ach t.
Als u dat niet doet, kunt u de macht over het stuur verliezen en een ongeval
veroorzaken, waardoor ernstig letsel kan ontstaan.
● Verstel de spiegels niet tijdens het rijden.
● Rijd niet met de auto als de spiegels zijn ingeklapt.
● Beide buitenspiegels dienen in de normale stand te staan en goe d te zijn
ingesteld alvorens met de auto wordt gereden.
■ Wanneer een spiegel wordt versteld
Zorg ervoor dat uw hand niet bekneld raakt tussen de bewegende spiegel
en het spiegelhuis om letsel en storingen te voorkomen.
■ Als de spiegelverwarming is ingeschakeld
Raak het oppervlak van de spiegels niet aan, omdat dit heet kan worden en
brandwonden kan veroorzaken.
OPMERKING
■ Omgaan met spiegels voorzien van regenafstotende coating (indien
aanwezig)
Het regenafstotende effect is beperkt. Neem de volgende voorzor gsmaatre-
gelen om de regenafstotende werking van de spiegels te behouden .
● Let er bij gebruik van een waterafstotend middel, olieverwijder aar, was of
andere onderhoudsproducten voor uw auto die siliconen bevatten op dat
dit niet op het spiegeloppervlak blijft zitten.
● Veeg het spiegeloppervlak niet schoon met een doek waar zand, o liever-
wijderaar, schuurmiddelen of andere zaken aan zitten die krasse n op het
spiegeloppervlak kunnen achterlaten.
● Als de spiegels zijn bevroren, gebruik dan warm water om het ij s te verwij-
deren of schakel de buitenspiegelverwarming in. Gebruik echter geen
krabber om ijs van de spiegels te verwijderen.
● Wanneer u uw auto wast met autoshampoo met waterafstotend effec t,
spoel het spiegeloppervlak dan af met veel water en verwijder d e water-
druppels met een schone en zachte doek.
RAV4-HV_OM_OM42B04E_(EE).book Page 197 Friday, August 5, 2016 4:24 PM

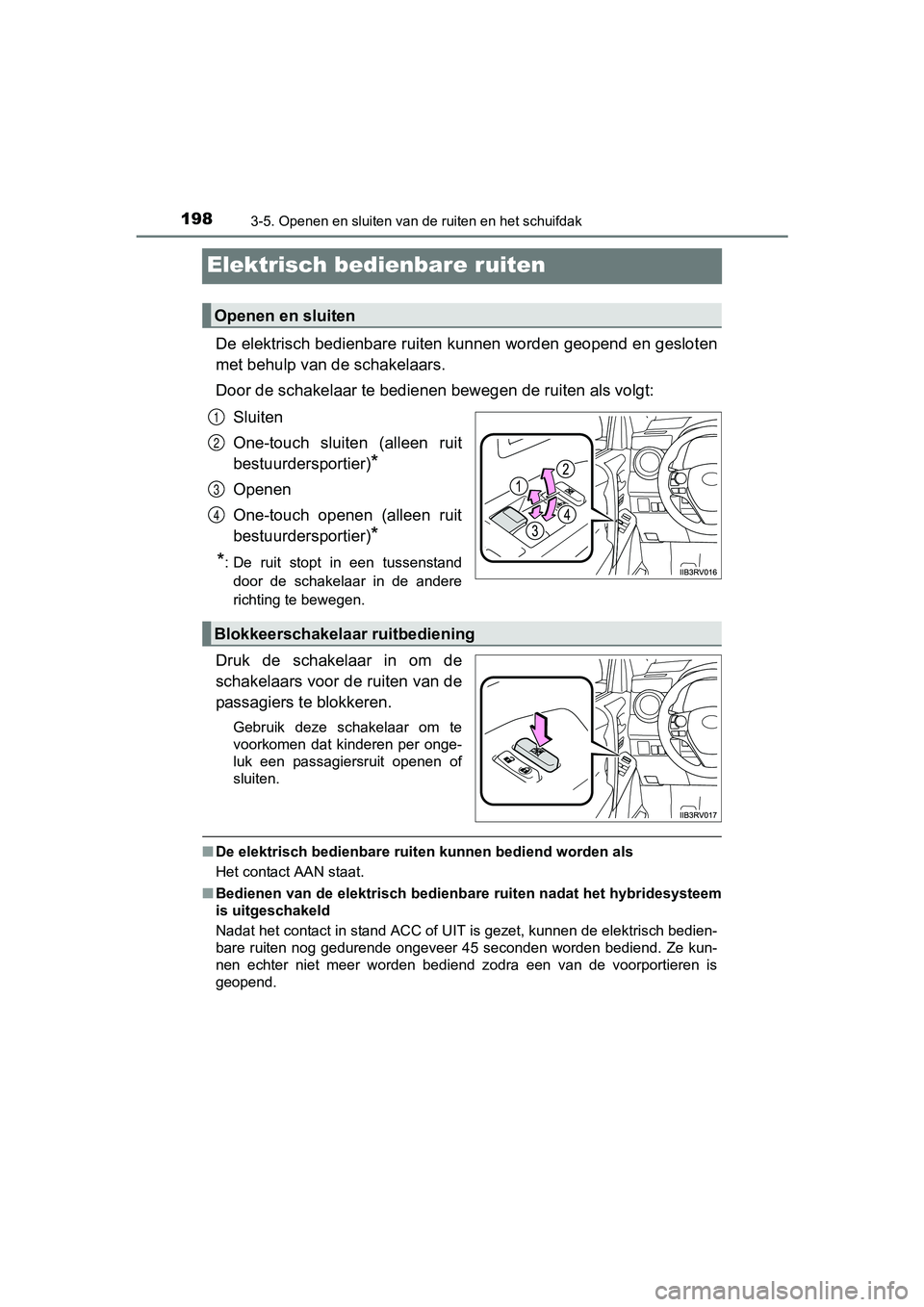

1983-5. Openen en sluiten van de ruiten en het schuifdak
RAV4-HV_OM_OM42B04E_(EE)
Elektrisch bedienbare ruiten
De elektrisch bedienbare ruiten kunnen worden geopend en gesloten
met behulp van de schakelaars.
Door de schakelaar te bedienen bewegen de ruiten als volgt:
Sluiten
One-touch sluiten (alleen ruit
bestuurdersportier)
*
Openen
One-touch openen (alleen ruit
bestuurdersportier)
*
*
: De ruit stopt in een tussenstand door de schakelaar in de andere
richting te bewegen.
Druk de schakelaar in om de
schakelaars voor de ruiten van de
passagiers te blokkeren.
Gebruik deze schakelaar om te
voorkomen dat kinderen per onge-
luk een passagiersruit openen of
sluiten.
■ De elektrisch bedienbare ruit en kunnen bediend worden als
Het contact AAN staat.
■ Bedienen van de elektrisch bedienbare ruiten nadat het hybrides ysteem
is uitgeschakeld
Nadat het contact in stand ACC of UIT is gezet, kunnen de elektrisch bedien-
bare ruiten nog gedurende ongeveer 45 seconden worden bediend. Ze kun-
nen echter niet meer worden bediend zodra een van de voorportieren is
geopend.
Openen en sluiten
1
2
3
4
Blokkeerschakelaar ruitbediening
RAV4-HV_OM_OM42B04E_(EE).book Page 198 Friday, August 5, 2016 4:24 PM

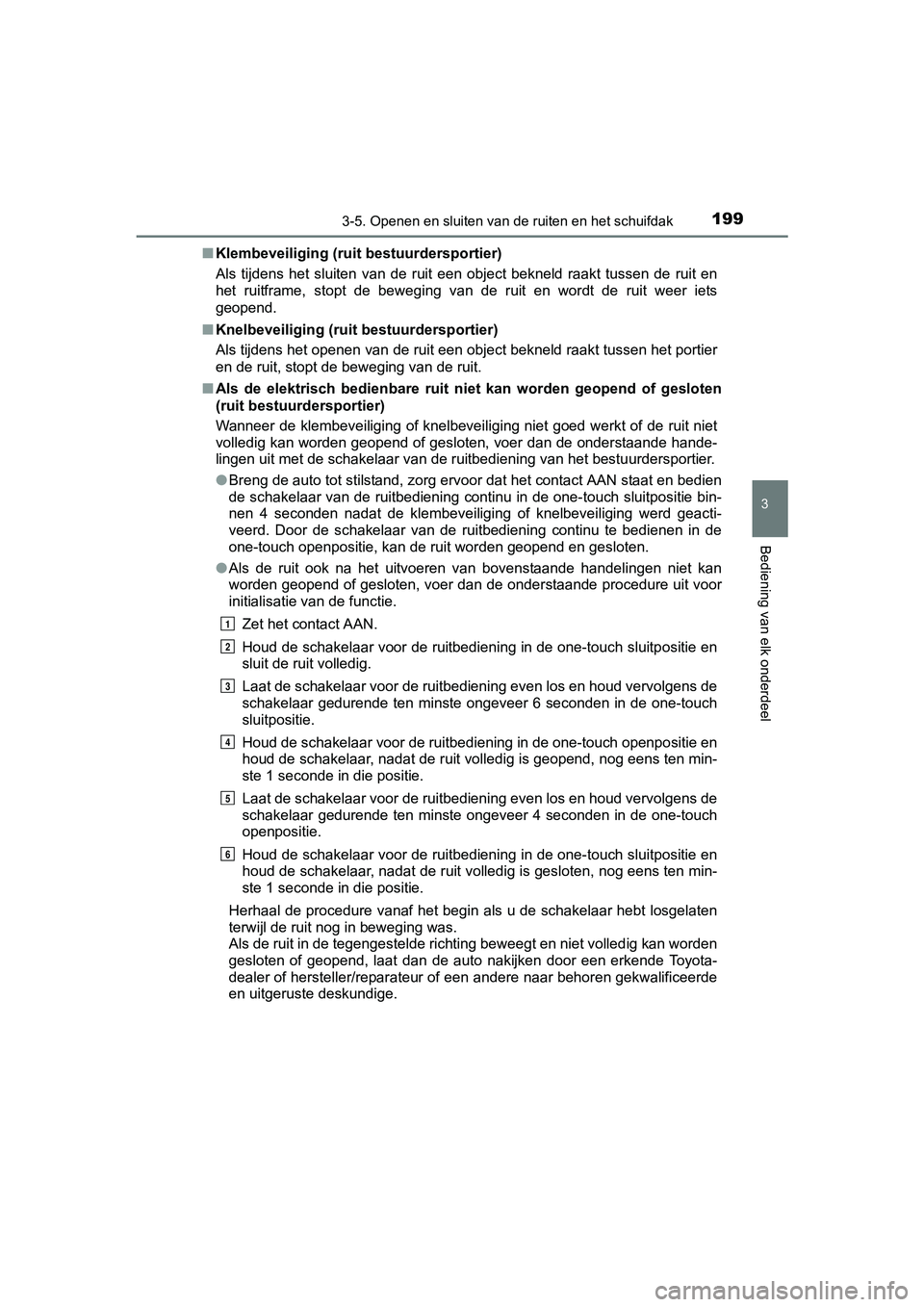

1993-5. Openen en sluiten van de ruiten en het schuifdak
3
Bediening van elk onderdeel
RAV4-HV_OM_OM42B04E_(EE)■
Klembeveiliging (ruit bestuurdersportier)
Als tijdens het sluiten van de ruit een object bekneld raakt tu ssen de ruit en
het ruitframe, stopt de beweging van de ruit en wordt de ruit w eer iets
geopend.
■ Knelbeveiliging (ruit bestuurdersportier)
Als tijdens het openen van de ruit een object bekneld raakt tus sen het portier
en de ruit, stopt de beweging van de ruit.
■ Als de elektrisch bedienbare ruit niet kan worden geopend of gesloten
(ruit bestuurdersportier)
Wanneer de klembeveiliging of knelbeveiliging niet goed werkt of de ruit niet
volledig kan worden geopend of gesloten, voer dan de onderstaan de hande-
lingen uit met de schakelaar van de ruitbediening van het bestu urdersportier.
● Breng de auto tot stilstand, zorg ervoor dat het contact AAN st aat en bedien
de schakelaar van de ruitbediening continu in de one-touch slui tpositie bin-
nen 4 seconden nadat de klembeveiliging of knelbeveiliging werd geacti-
veerd. Door de schakelaar van de ruitbediening continu te bedienen in de
one-touch openpositie, kan de ruit worden geopend en gesloten.
● Als de ruit ook na het uitvoeren van bovenstaande handelingen n iet kan
worden geopend of gesloten, voer dan de onderstaande procedure uit voor
initialisatie van de functie.
Zet het contact AAN.
Houd de schakelaar voor de ruitbediening in de one-touch sluitp ositie en
sluit de ruit volledig.
Laat de schakelaar voor de ruitbediening even los en houd vervo lgens de
schakelaar gedurende ten minste ongeveer 6 seconden in de one-t ouch
sluitpositie.
Houd de schakelaar voor de ruitbediening in de one-touch openpo sitie en
houd de schakelaar, nadat de ruit volledig is geopend, nog eens ten min-
ste 1 seconde in die positie.
Laat de schakelaar voor de ruitbediening even los en houd vervo lgens de
schakelaar gedurende ten minste ongeveer 4 seconden in de one-t ouch
openpositie.
Houd de schakelaar voor de ruitbediening in de one-touch sluitp ositie en
houd de schakelaar, nadat de ruit volledig is gesloten, nog eens ten min-
ste 1 seconde in die positie.
Herhaal de procedure vanaf het begin als u de schakelaar hebt l osgelaten
terwijl de ruit nog in beweging was.
Als de ruit in de tegengestelde richting beweegt en niet volled ig kan worden
gesloten of geopend, laat dan de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
1
2
3
4
5
6
RAV4-HV_OM_OM42B04E_(EE).book Page 199 Friday, August 5, 2016 4:24 PM

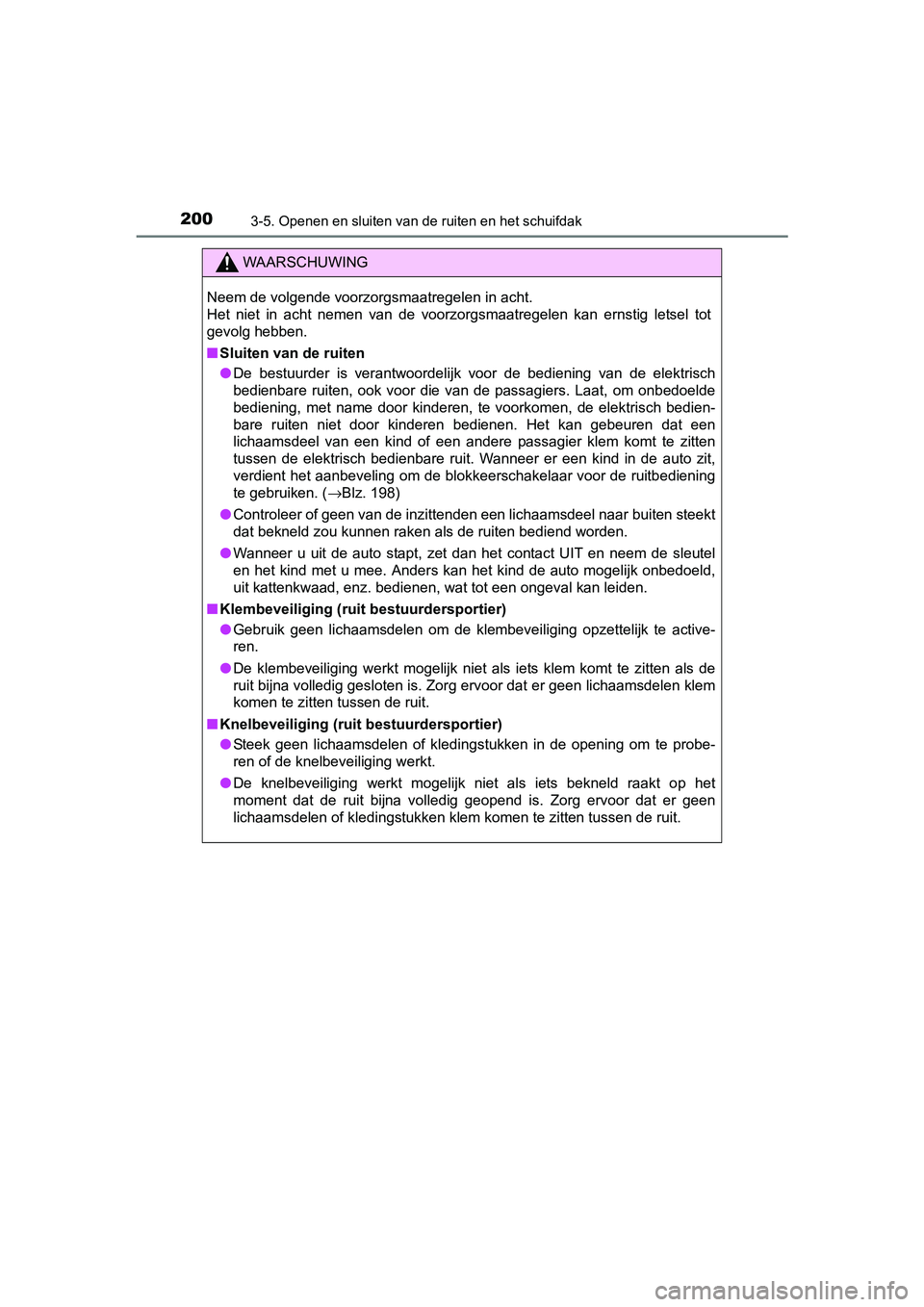

2003-5. Openen en sluiten van de ruiten en het schuifdak
RAV4-HV_OM_OM42B04E_(EE)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Sluiten van de ruiten
● De bestuurder is verantwoordelijk voor de bediening van de elek trisch
bedienbare ruiten, ook voor die van de passagiers. Laat, om onb edoelde
bediening, met name door kinderen, te voorkomen, de elektrisch bedien-
bare ruiten niet door kinderen bedienen. Het kan gebeuren dat e en
lichaamsdeel van een kind of een andere passagier klem komt te zitten
tussen de elektrisch bedienbare ruit. Wanneer er een kind in de auto zit,
verdient het aanbeveling om de blokkeerschakelaar voor de ruitb ediening
te gebruiken. ( →Blz. 198)
● Controleer of geen van de inzittenden een lichaamsdeel naar buiten steekt
dat bekneld zou kunnen raken als de ruiten bediend worden.
● Wanneer u uit de auto stapt, zet dan het contact UIT en neem de sleutel
en het kind met u mee. Anders kan het kind de auto mogelijk onbedoeld,
uit kattenkwaad, enz. bedienen, wat tot een ongeval kan leiden.
■ Klembeveiliging (ruit bestuurdersportier)
● Gebruik geen lichaamsdelen om de klembeveiliging opzettelijk te active-
ren.
● De klembeveiliging werkt mogelijk niet als iets klem komt te zi tten als de
ruit bijna volledig gesloten is. Zorg ervoor dat er geen lichaamsdelen klem
komen te zitten tussen de ruit.
■ Knelbeveiliging (ruit bestuurdersportier)
● Steek geen lichaamsdelen of kledingstukken in de opening om te probe-
ren of de knelbeveiliging werkt.
● De knelbeveiliging werkt mogelijk niet als iets bekneld raakt o p het
moment dat de ruit bijna volledig geopend is. Zorg ervoor dat e r geen
lichaamsdelen of kledingstukken klem komen te zitten tussen de ruit.
RAV4-HV_OM_OM42B04E_(EE).book Page 200 Friday, August 5, 2016 4:24 PM
