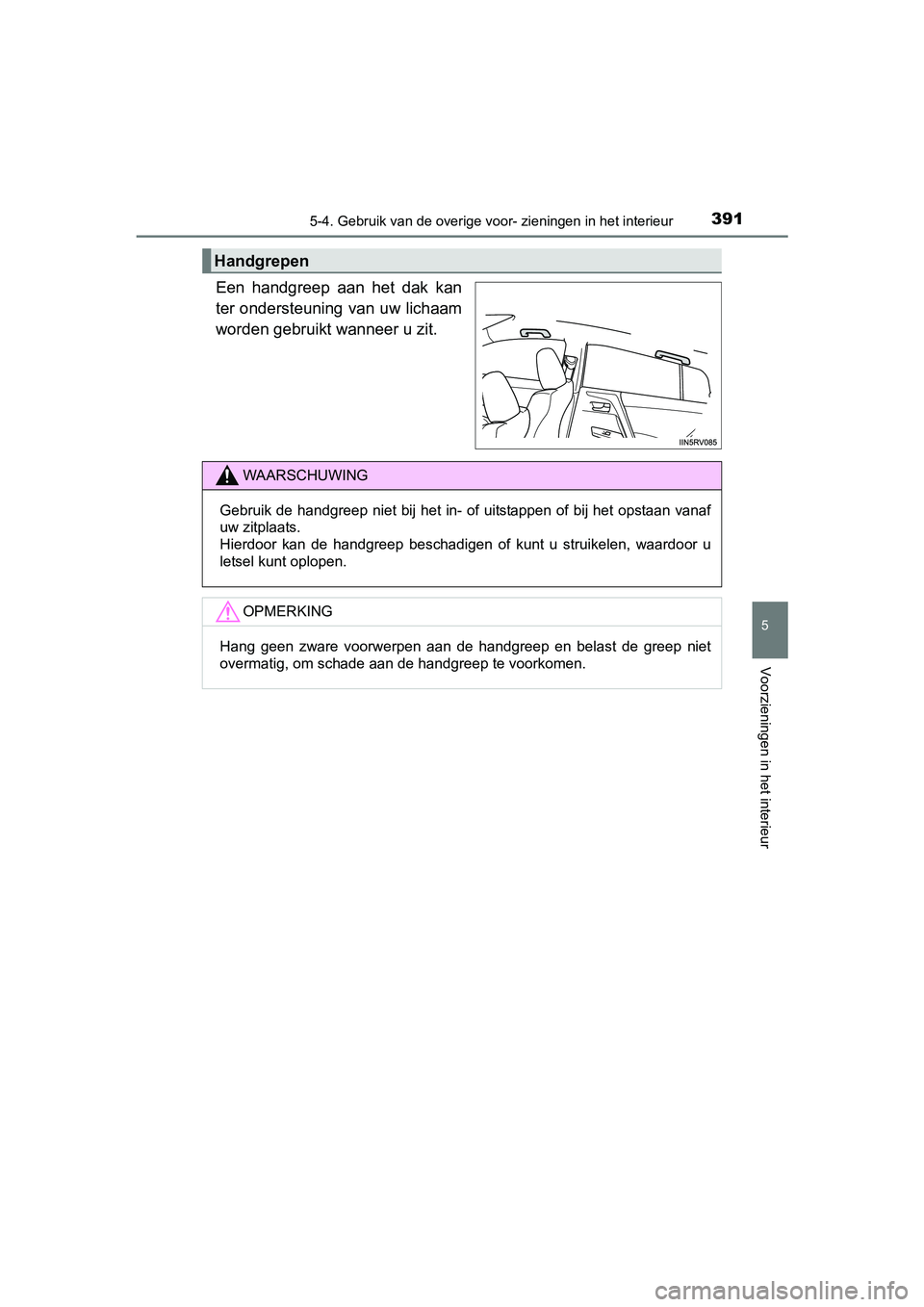

Page 391 of 592

3915-4. Gebruik van de overige voor- zieningen in het interieur
RAV4-HV_OM_OM42B04E_(EE)
5
Voorzieningen in het interieur
Een handgreep aan het dak kan
ter ondersteuning van uw lichaam
worden gebruikt wanneer u zit.
Handgrepen
WAARSCHUWING
Gebruik de handgreep niet bij het in- of uitstappen of bij het opstaan vanaf
uw zitplaats.
Hierdoor kan de handgreep beschadigen of kunt u struikelen, waardoor u
letsel kunt oplopen.
OPMERKING
Hang geen zware voorwerpen aan de handgreep en belast de greep niet
overmatig, om schade aan de handgreep te voorkomen.
RAV4-HV_OM_OM42B04E_(EE).book Page 391 Friday, August 5, 2016 4:24 PM

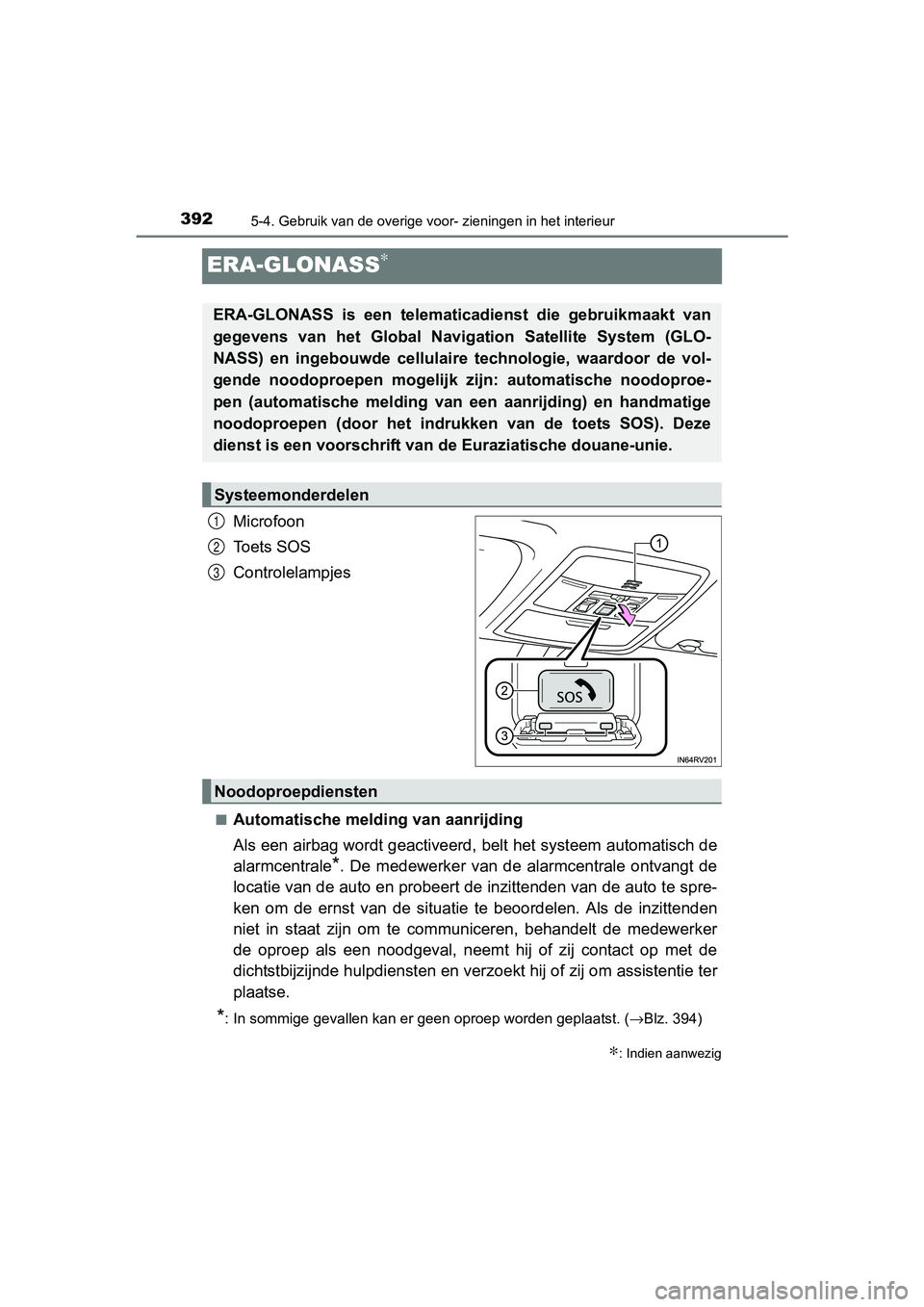

Page 392 of 592

3925-4. Gebruik van de overige voor- zieningen in het interieur
RAV4-HV_OM_OM42B04E_(EE)
ERA-GLONASS∗
Microfoon
Toets SOS
Controlelampjes
■Automatische melding van aanrijding
Als een airbag wordt geactiveerd, belt het systeem automatisch de
alarmcentrale
*. De medewerker van de alarmcentrale ontvangt de
locatie van de auto en probeert de inzittenden van de auto te s pre-
ken om de ernst van de situatie te beoordelen. Als de inzittend en
niet in staat zijn om te communiceren, behandelt de medewerker
de oproep als een noodgeval, neemt hij of zij contact op met de
dichtstbijzijnde hulpdiensten en verzoekt hij of zij om assiste ntie ter
plaatse.
*: In sommige gevallen kan er geen oproep worden geplaatst. ( →Blz. 394)
∗: Indien aanwezig
ERA-GLONASS is een telematicadienst die gebruikmaakt van
gegevens van het Global Navigation Satellite System (GLO-
NASS) en ingebouwde cellulaire te chnologie, waardoor de vol-
gende noodoproepen mogelijk zijn: automatische noodoproe-
pen (automatische melding van een aanrijding) en handmatige
noodoproepen (door het indrukken van de toets SOS). Deze
dienst is een voorschrift van d e Euraziatische douane-unie.
Systeemonderdelen
1
2
3
Noodoproepdiensten
RAV4-HV_OM_OM42B04E_(EE).book Page 392 Friday, August 5, 2016 4:24 PM

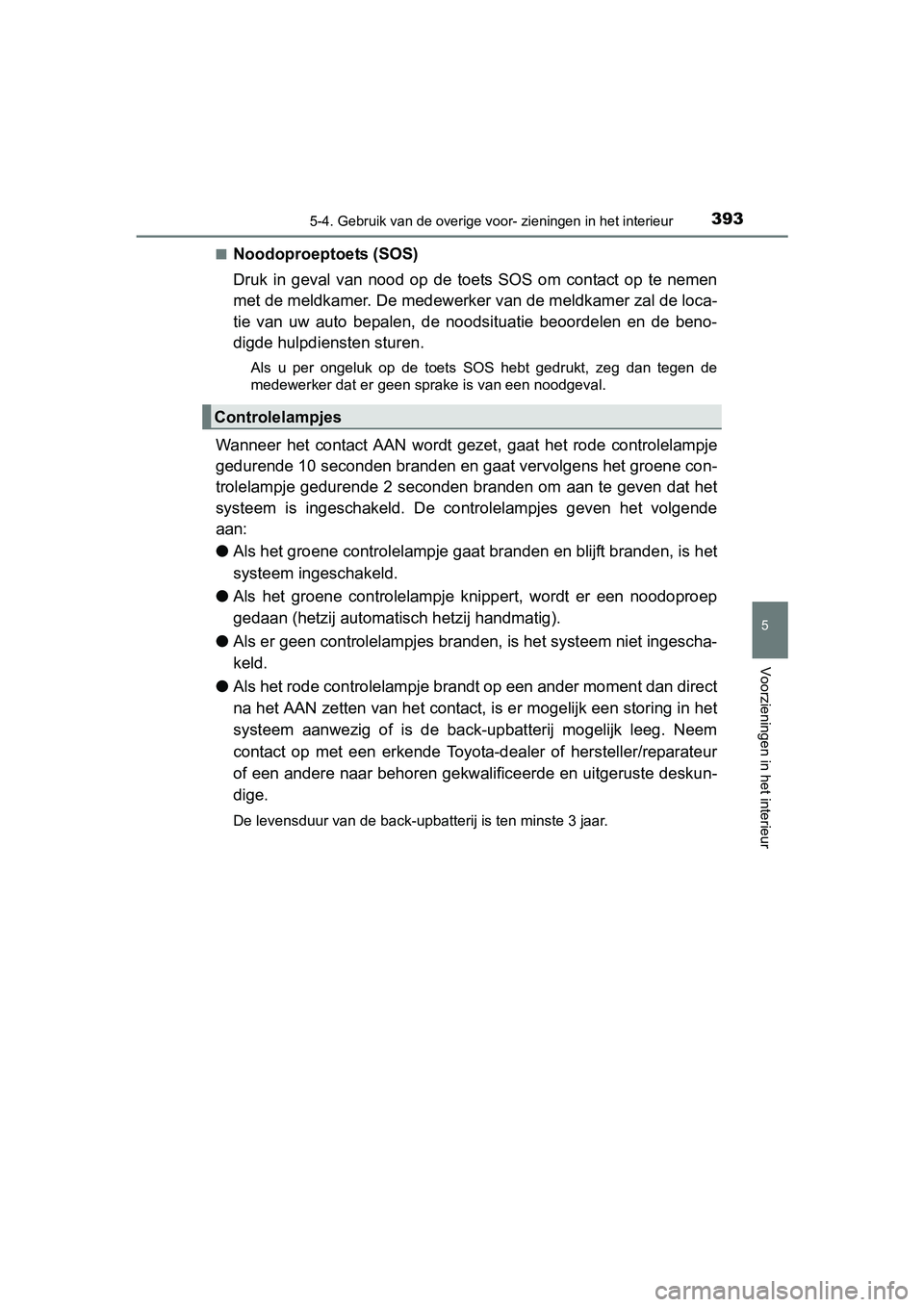

Page 393 of 592

3935-4. Gebruik van de overige voor- zieningen in het interieur
RAV4-HV_OM_OM42B04E_(EE)
5
Voorzieningen in het interieur
■Noodoproeptoets (SOS)
Druk in geval van nood op de toets SOS om contact op te nemen
met de meldkamer. De medewerker van de meldkamer zal de loca-
tie van uw auto bepalen, de noodsituatie beoordelen en de beno-
digde hulpdiensten sturen.
Als u per ongeluk op de toets SOS hebt gedrukt, zeg dan tegen de
medewerker dat er geen sprake is van een noodgeval.
Wanneer het contact AAN wordt gezet, gaat het rode controlelamp je
gedurende 10 seconden branden en gaat vervolgens het groene con -
trolelampje gedurende 2 seconden branden om aan te geven dat he t
systeem is ingeschakeld. De c ontrolelampjes geven het volgende
aan:
● Als het groene controlelampje gaat branden en blijft branden, i s het
systeem ingeschakeld.
● Als het groene controlelampje knippert, wordt er een noodoproep
gedaan (hetzij automatis ch hetzij handmatig).
● Als er geen controlelampjes br anden, is het systeem niet ingescha-
keld.
● Als het rode controlelampje brandt op een ander moment dan dire ct
na het AAN zetten van het contact, is er mogelijk een storing i n het
systeem aanwezig of is de bac k-upbatterij mogelijk leeg. Neem
contact op met een erkende Toyota-dealer of hersteller/reparate ur
of een andere naar behoren gekwalificeerde en uitgeruste deskun -
dige.
De levensduur van de back-upbatterij is ten minste 3 jaar.
Controlelampjes
RAV4-HV_OM_OM42B04E_(EE).book Page 393 Friday, August 5, 2016 4:24 PM

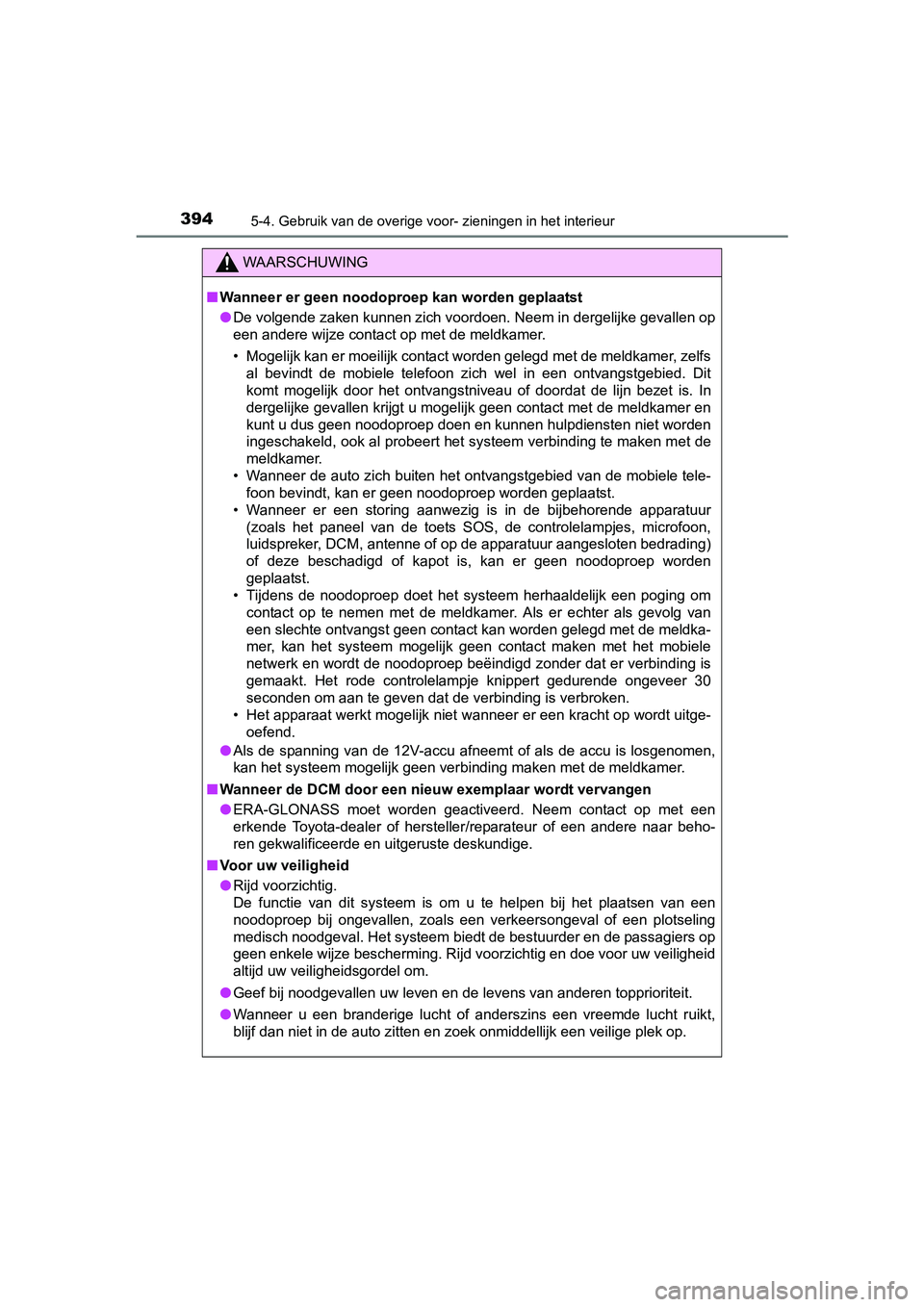

Page 394 of 592

3945-4. Gebruik van de overige voor- zieningen in het interieur
RAV4-HV_OM_OM42B04E_(EE)
WAARSCHUWING
■Wanneer er geen noodopro ep kan worden geplaatst
● De volgende zaken kunnen zich voordoen. Neem in dergelijke geva llen op
een andere wijze contact op met de meldkamer.
• Mogelijk kan er moeilijk contact worden gelegd met de meldkame r, z e l f s
al bevindt de mobiele telefoon zich wel in een ontvangstgebied. Dit
komt mogelijk door het ontvangstniveau of doordat de lijn bezet is. In
dergelijke gevallen krijgt u mogelijk geen contact met de meldk amer en
kunt u dus geen noodoproep doen en kunnen hulpdiensten niet wor den
ingeschakeld, ook al probeert het systeem verbinding te maken m et de
meldkamer.
• Wanneer de auto zich buiten het ontvangstgebied van de mobiele tele-
foon bevindt, kan er geen noodoproep worden geplaatst.
• Wanneer er een storing aanwezig is in de bijbehorende apparatu ur
(zoals het paneel van de toets SOS, de controlelampjes, microfo on,
luidspreker, DCM, antenne of op de apparatuur aangesloten bedra ding)
of deze beschadigd of kapot is, kan er geen noodoproep worden
geplaatst.
• Tijdens de noodoproep doet het systeem herhaaldelijk een poging om contact op te nemen met de meldkamer. Als er echter als gevolg van
een slechte ontvangst geen contact kan worden gelegd met de meldka-
mer, kan het systeem mogelijk geen contact maken met het mobiel e
netwerk en wordt de noodoproep beëindigd zonder dat er verbindi ng is
gemaakt. Het rode controlelampje knippert gedurende ongeveer 30
seconden om aan te geven dat de verbinding is verbroken.
• Het apparaat werkt mogelijk niet wanneer er een kracht op word t uitge-
oefend.
● Als de spanning van de 12V-accu afneemt of als de accu is losge nomen,
kan het systeem mogelijk geen verbinding maken met de meldkamer .
■ Wanneer de DCM door een nieuw exemplaar wordt vervangen
● ERA-GLONASS moet worden geactiveerd. Neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige.
■ Voor uw veiligheid
● Rijd voorzichtig.
De functie van dit systeem is om u te helpen bij het plaatsen v an een
noodoproep bij ongevallen, zoals een verkeersongeval of een plo tseling
medisch noodgeval. Het systeem biedt de bestuurder en de passagiers op
geen enkele wijze bescherming. Rijd voorzichtig en doe voor uw veiligheid
altijd uw veiligheidsgordel om.
● Geef bij noodgevallen uw leven en de levens van anderen topprio riteit.
● Wanneer u een branderige lucht of anderszins een vreemde lucht ruikt,
blijf dan niet in de auto zitten en zoek onmiddellijk een veili ge plek op.
RAV4-HV_OM_OM42B04E_(EE).book Page 394 Friday, August 5, 2016 4:24 PM

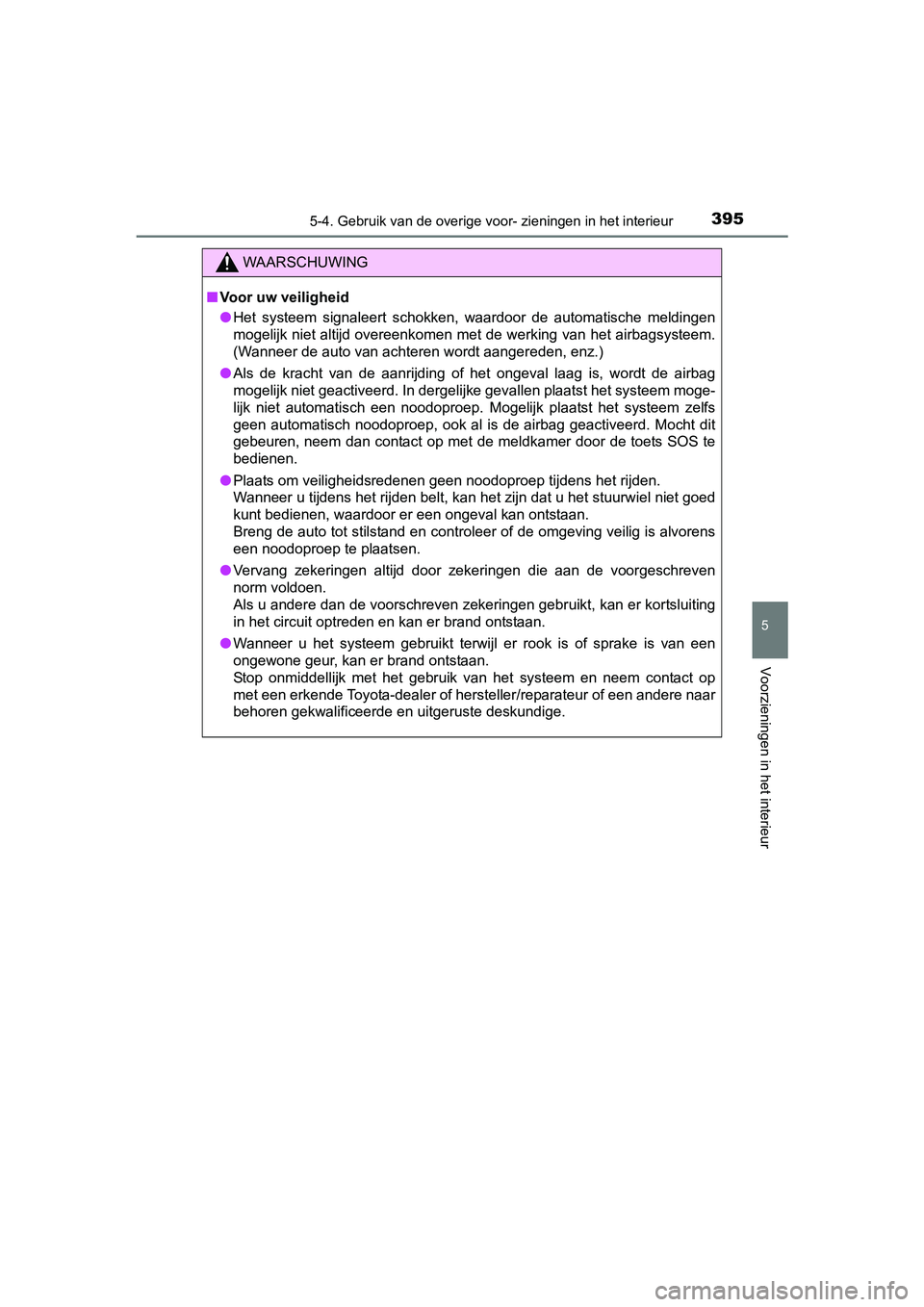

Page 395 of 592

3955-4. Gebruik van de overige voor- zieningen in het interieur
RAV4-HV_OM_OM42B04E_(EE)
5
Voorzieningen in het interieur
WAARSCHUWING
■Voor uw veiligheid
● Het systeem signaleert schokken, waardoor de automatische meldingen
mogelijk niet altijd overeenkomen met de werking van het airbag systeem.
(Wanneer de auto van achteren wordt aangereden, enz.)
● Als de kracht van de aanrijding of het ongeval laag is, wordt d e airbag
mogelijk niet geactiveerd. In dergelijke gevallen plaatst het s ysteem moge-
lijk niet automatisch een noodoproep. Mogelijk plaatst het syst eem zelfs
geen automatisch noodoproep, ook al is de airbag geactiveerd. M ocht dit
gebeuren, neem dan contact op met de meldkamer door de toets SO S te
bedienen.
● Plaats om veiligheidsredenen geen noodoproep tijdens het rijden .
Wanneer u tijdens het rijden belt, kan het zijn dat u het stuur wiel niet goed
kunt bedienen, waardoor er een ongeval kan ontstaan.
Breng de auto tot stilstand en controleer of de omgeving veilig is alvorens
een noodoproep te plaatsen.
● Vervang zekeringen altijd door zekeringen die aan de voorgeschr even
norm voldoen.
Als u andere dan de voorschreven zekeringen gebruikt, kan er ko rtsluiting
in het circuit optreden en kan er brand ontstaan.
● Wanneer u het systeem gebruikt terwijl er rook is of sprake is van een
ongewone geur, kan er brand ontstaan.
Stop onmiddellijk met het gebruik van het systeem en neem contact op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere naar
behoren gekwalificeerde en uitgeruste deskundige.
RAV4-HV_OM_OM42B04E_(EE).book Page 395 Friday, August 5, 2016 4:24 PM

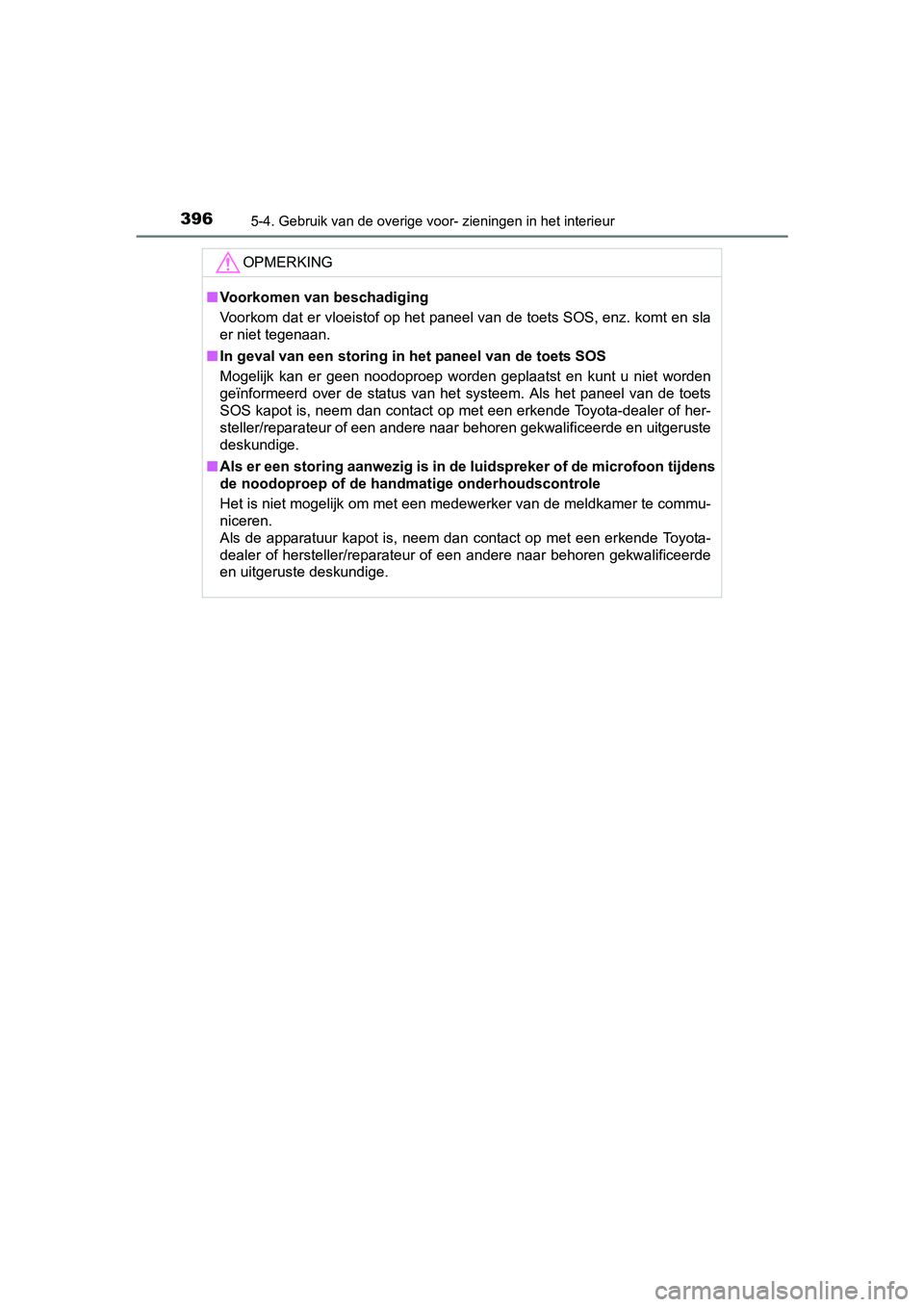

Page 396 of 592

3965-4. Gebruik van de overige voor- zieningen in het interieur
RAV4-HV_OM_OM42B04E_(EE)
OPMERKING
■Voorkomen van beschadiging
Voorkom dat er vloeistof op het paneel van de toets SOS, enz. k omt en sla
er niet tegenaan.
■ In geval van een storing in het paneel van de toets SOS
Mogelijk kan er geen noodoproep worden geplaatst en kunt u niet worden
geïnformeerd over de status van het systeem. Als het paneel van de toets
SOS kapot is, neem dan contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
■ Als er een storing aanwezig is i n de luidspreker of de microfoo n tijdens
de noodoproep of de handmatige onderhoudscontrole
Het is niet mogelijk om met een medewerker van de meldkamer te commu-
niceren.
Als de apparatuur kapot is, neem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
RAV4-HV_OM_OM42B04E_(EE).book Page 396 Friday, August 5, 2016 4:24 PM

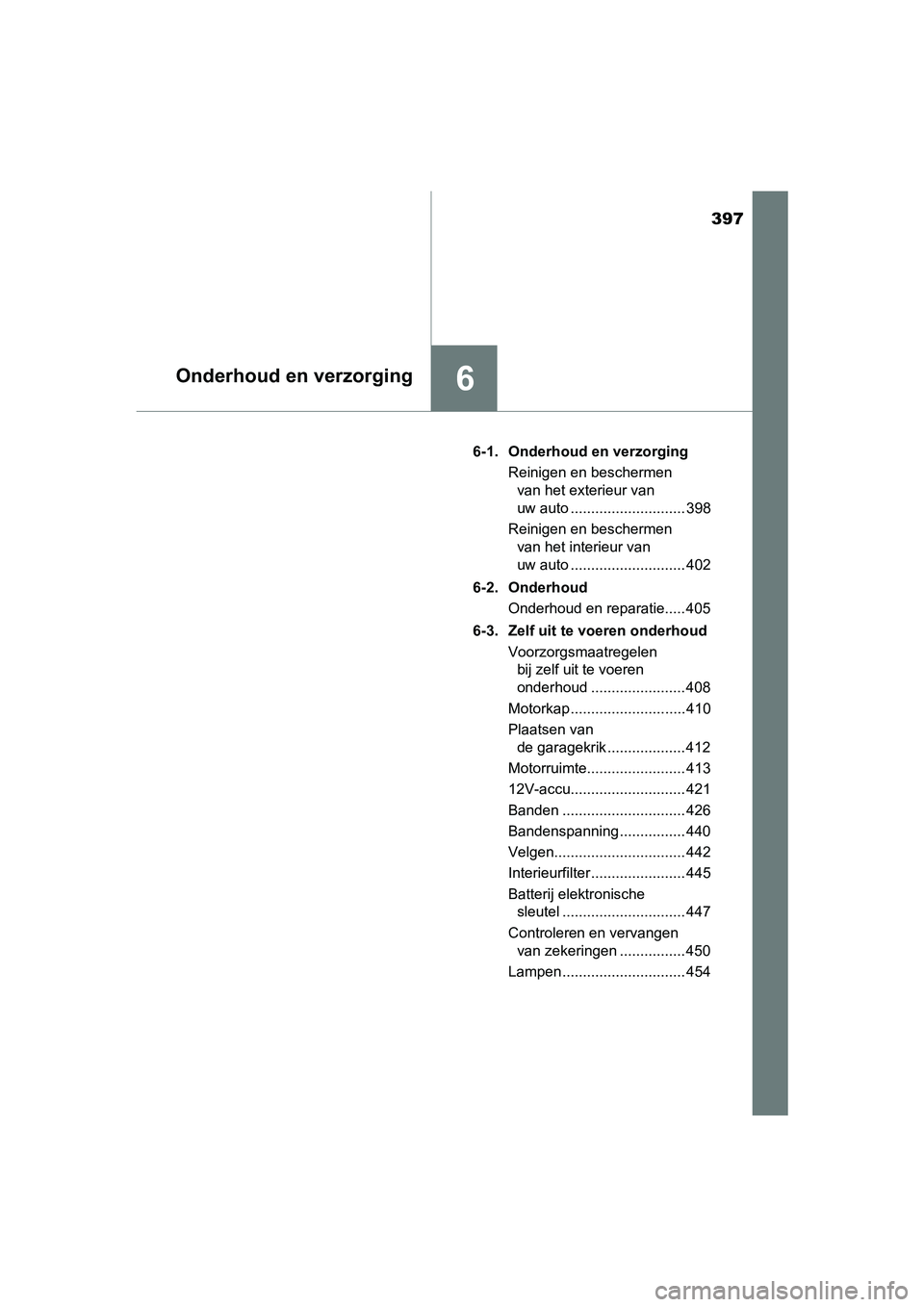

Page 397 of 592

397
6Onderhoud en verzorging
RAV4-HV_OM_OM42B04E_(EE)6-1. Onderhoud en verzorging
Reinigen en beschermen van het exterieur van
uw auto ............................ 398
Reinigen en beschermen van het interieur van
uw auto ............................ 402
6-2. Onderhoud Onderhoud en reparatie..... 405
6-3. Zelf uit te voeren onderhoud Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud ....................... 408
Motorkap ............................ 410
Plaatsen van de garagekrik ................... 412
Motorruimte........................ 413
12V-accu............................ 421
Banden .............................. 426
Bandenspanning ................ 440
Velgen................................ 442
Interieurfilter ....................... 445
Batterij elektronische sleutel .............................. 447
Controleren en vervangen van zekeringen ................ 450
Lampen .............................. 454
RAV4-HV_OM_OM42B04E_(EE).book Page 397 Friday, August 5, 2016 4:24 PM

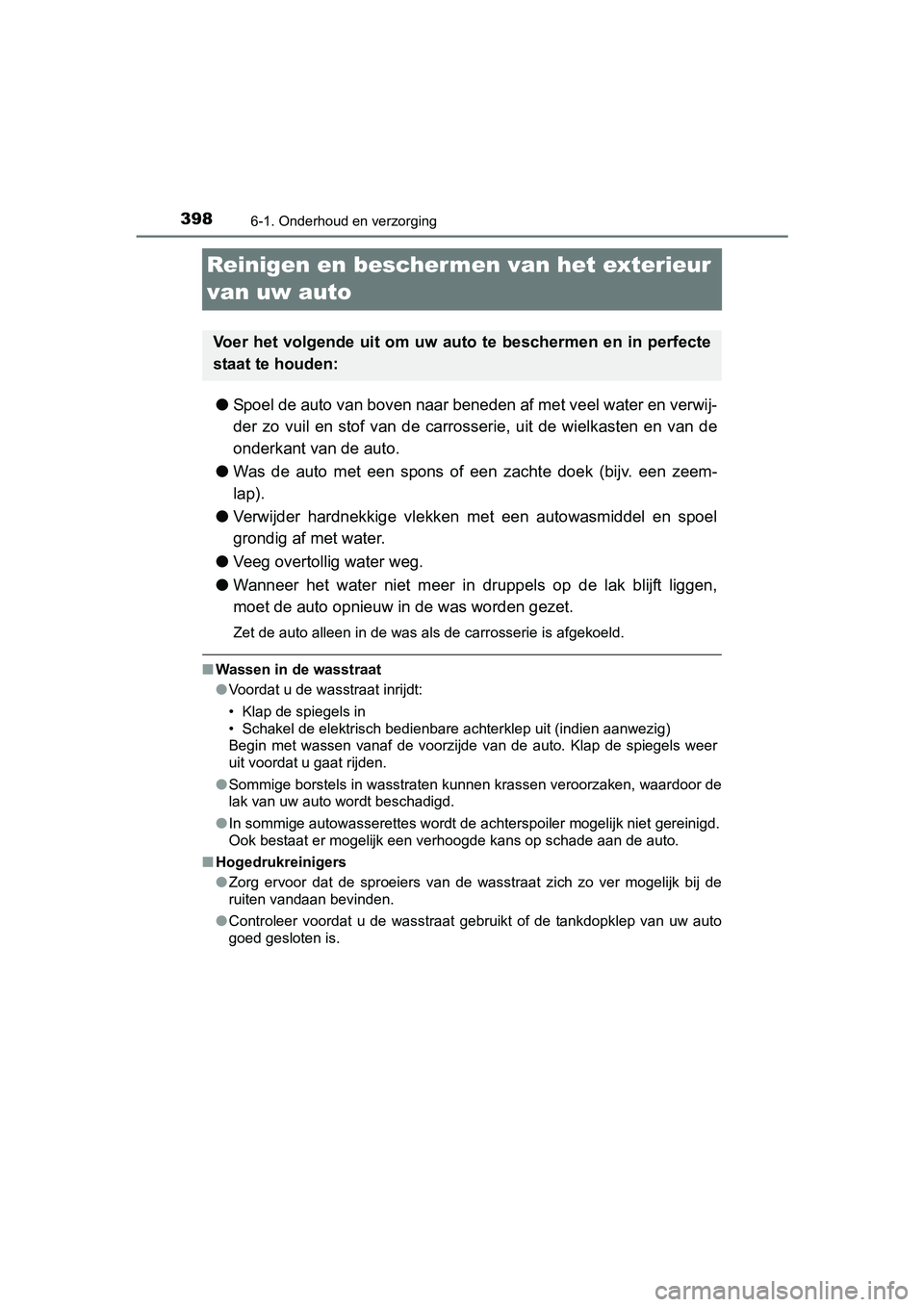

Page 398 of 592

3986-1. Onderhoud en verzorging
RAV4-HV_OM_OM42B04E_(EE)
Reinigen en beschermen van het exterieur
van uw auto
● Spoel de auto van boven naar beneden af met veel water en verwi j-
der zo vuil en stof van de carrosserie, uit de wielkasten en va n de
onderkant van de auto.
● Was de auto met een spons of een zachte doek (bijv. een zeem-
lap).
● Verwijder hardnekkige vlekken met een autowasmiddel en spoel
grondig af met water.
● Veeg overtollig water weg.
● Wanneer het water niet meer in druppels op de lak blijft liggen ,
moet de auto opnieuw in de was worden gezet.
Zet de auto alleen in de was als de carrosserie is afgekoeld.
■ Wassen in de wasstraat
●Voordat u de wasstraat inrijdt:
• Klap de spiegels in
• Schakel de elektrisch bedienbare achterklep uit (indien aanwez ig)
Begin met wassen vanaf de voorzijde van de auto. Klap de spiegels weer
uit voordat u gaat rijden.
● Sommige borstels in wasstraten kunnen krassen veroorzaken, waar door de
lak van uw auto wordt beschadigd.
● In sommige autowasserettes wordt de achterspoiler mogelijk niet gereinigd.
Ook bestaat er mogelijk een verhoogde kans op schade aan de aut o.
■ Hogedrukreinigers
●Zorg ervoor dat de sproeiers van de wasstraat zich zo ver mogelijk bij de
ruiten vandaan bevinden.
● Controleer voordat u de wasstraat gebruikt of de tankdopklep va n uw auto
goed gesloten is.
Voer het volgende uit om uw auto te beschermen en in perfecte
staat te houden:
RAV4-HV_OM_OM42B04E_(EE).book Page 398 Friday, August 5, 2016 4:24 PM

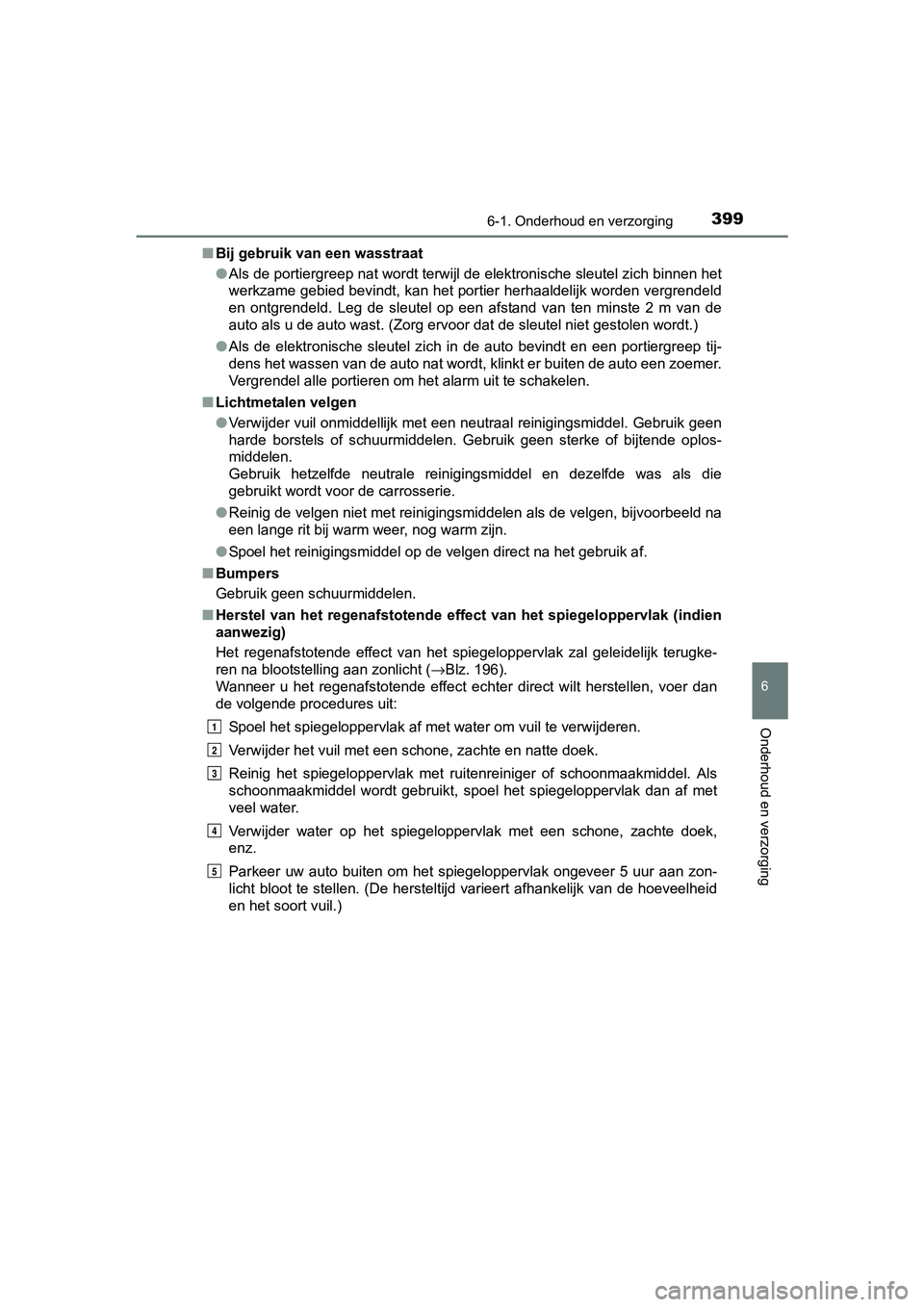

Page 399 of 592

3996-1. Onderhoud en verzorging
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging
■Bij gebruik van een wasstraat
●Als de portiergreep nat wordt terwijl de elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het portier herhaaldelijk worden v ergrendeld
en ontgrendeld. Leg de sleutel op een afstand van ten minste 2 m van de
auto als u de auto wast. (Zorg ervoor dat de sleutel niet gesto len wordt.)
● Als de elektronische sleutel zich in de auto bevindt en een por tiergreep tij-
dens het wassen van de auto nat wordt, klinkt er buiten de auto een zoemer.
Vergrendel alle portieren om het alarm uit te schakelen.
■ Lichtmetalen velgen
●Verwijder vuil onmiddellijk met een neutraal reinigingsmiddel. Gebruik geen
harde borstels of schuurmiddelen. Gebruik geen sterke of bijten de oplos-
middelen.
Gebruik hetzelfde neutrale reinigingsmiddel en dezelfde was als die
gebruikt wordt voor de carrosserie.
● Reinig de velgen niet met reinigingsmiddelen als de velgen, bij voorbeeld na
een lange rit bij warm weer, nog warm zijn.
● Spoel het reinigingsmiddel op de velgen direct na het gebruik a f.
■ Bumpers
Gebruik geen schuurmiddelen.
■ Herstel van het regenafstotende e ffect van het spiegeloppervlak (indien
aanwezig)
Het regenafstotende effect van het spiegeloppervlak zal geleide lijk terugke-
ren na blootstelling aan zonlicht ( →Blz. 196).
Wanneer u het regenafstotende effect echter direct wilt herstel len, voer dan
de volgende procedures uit:
Spoel het spiegeloppervlak af met water om vuil te verwijderen.
Verwijder het vuil met een schone, zachte en natte doek.
Reinig het spiegeloppervlak met ruitenreiniger of schoonmaakmid del. Als
schoonmaakmiddel wordt gebruikt, spoel het spiegeloppervlak dan af met
veel water.
Verwijder water op het spiegeloppervlak met een schone, zachte doek,
enz.
Parkeer uw auto buiten om het spiegeloppervlak ongeveer 5 uur aan zon-
licht bloot te stellen. (De hersteltijd varieert afhankelijk va n de hoeveelheid
en het soort vuil.)
1
2
3
4
5
RAV4-HV_OM_OM42B04E_(EE).book Page 399 Friday, August 5, 2016 4:24 PM

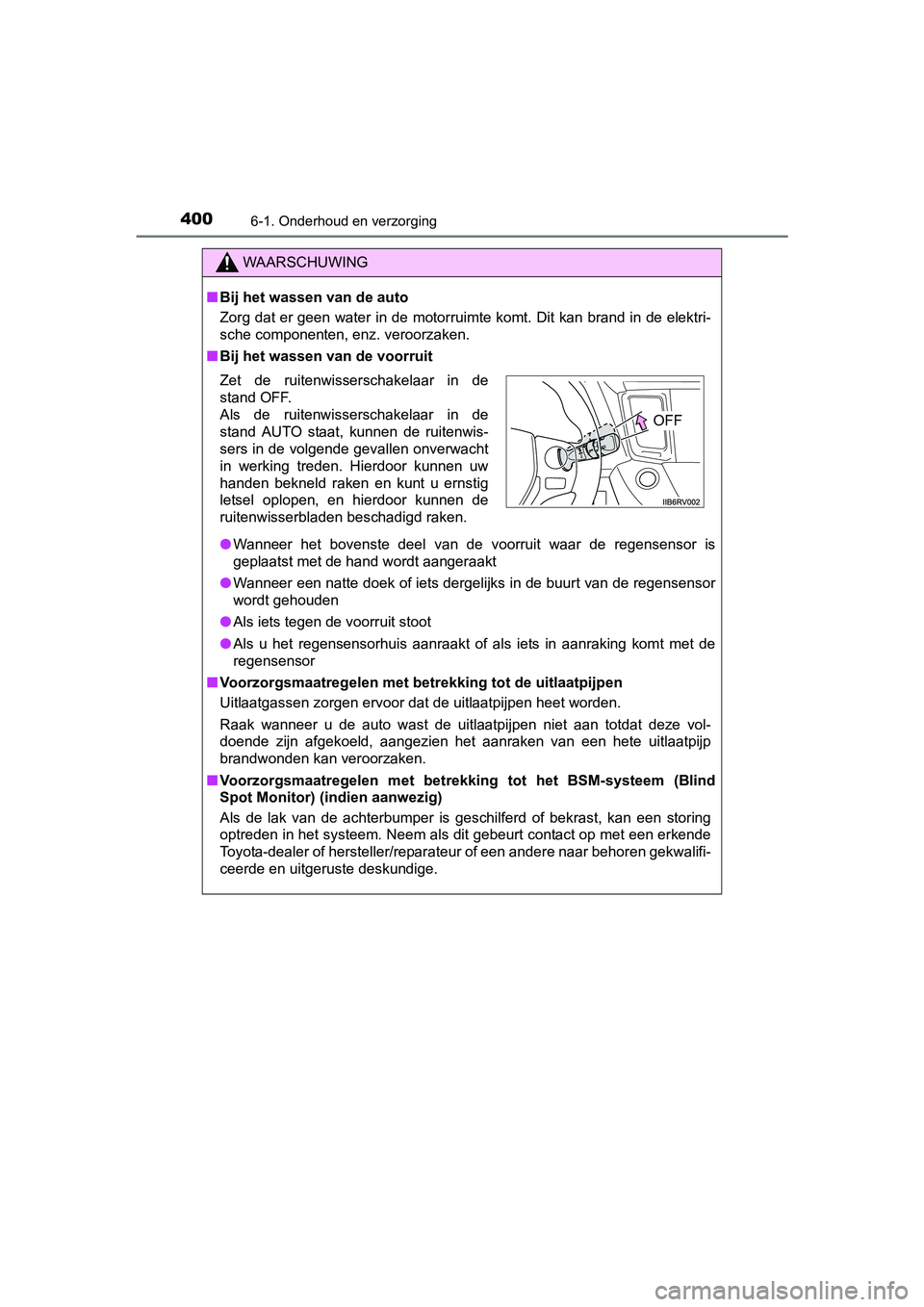

Page 400 of 592

4006-1. Onderhoud en verzorging
RAV4-HV_OM_OM42B04E_(EE)
WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte komt. Dit kan brand in de elektri-
sche componenten, enz. veroorzaken.
■ Bij het wassen van de voorruit
● Wanneer het bovenste deel van de voorruit waar de regensensor i s
geplaatst met de hand wordt aangeraakt
● Wanneer een natte doek of iets dergelijks in de buurt van de re gensensor
wordt gehouden
● Als iets tegen de voorruit stoot
● Als u het regensensorhuis aanraakt of als iets in aanraking kom t met de
regensensor
■ Voorzorgsmaatregelen met betr ekking tot de uitlaatpijpen
Uitlaatgassen zorgen ervoor dat de uitlaatpijpen heet worden.
Raak wanneer u de auto wast de uitlaatpijpen niet aan totdat de ze vol-
doende zijn afgekoeld, aangezien het aanraken van een hete uitl aatpijp
brandwonden kan veroorzaken.
■ Voorzorgsmaatregelen met betrekk ing tot het BSM-systeem (Blind
Spot Monitor) (indien aanwezig)
Als de lak van de achterbumper is geschilferd of bekrast, kan e en storing
optreden in het systeem. Neem als dit gebeurt contact op met ee n erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
Zet de ruitenwisserschakelaar in de
stand OFF.
Als de ruitenwisserschakelaar in de
stand AUTO staat, kunnen de ruitenwis-
sers in de volgende gevallen onverwacht
in werking treden. Hierdoor kunnen uw
handen bekneld raken en kunt u ernstig
letsel oplopen, en hierdoor kunnen de
ruitenwisserbladen beschadigd raken.
OFF
RAV4-HV_OM_OM42B04E_(EE).book Page 400 Friday, August 5, 2016 4:24 PM
