TOYOTA RAV4 HYBRID 2017 Instructieboekje (in Dutch)

4016-1. Onderhoud en verzorging
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging

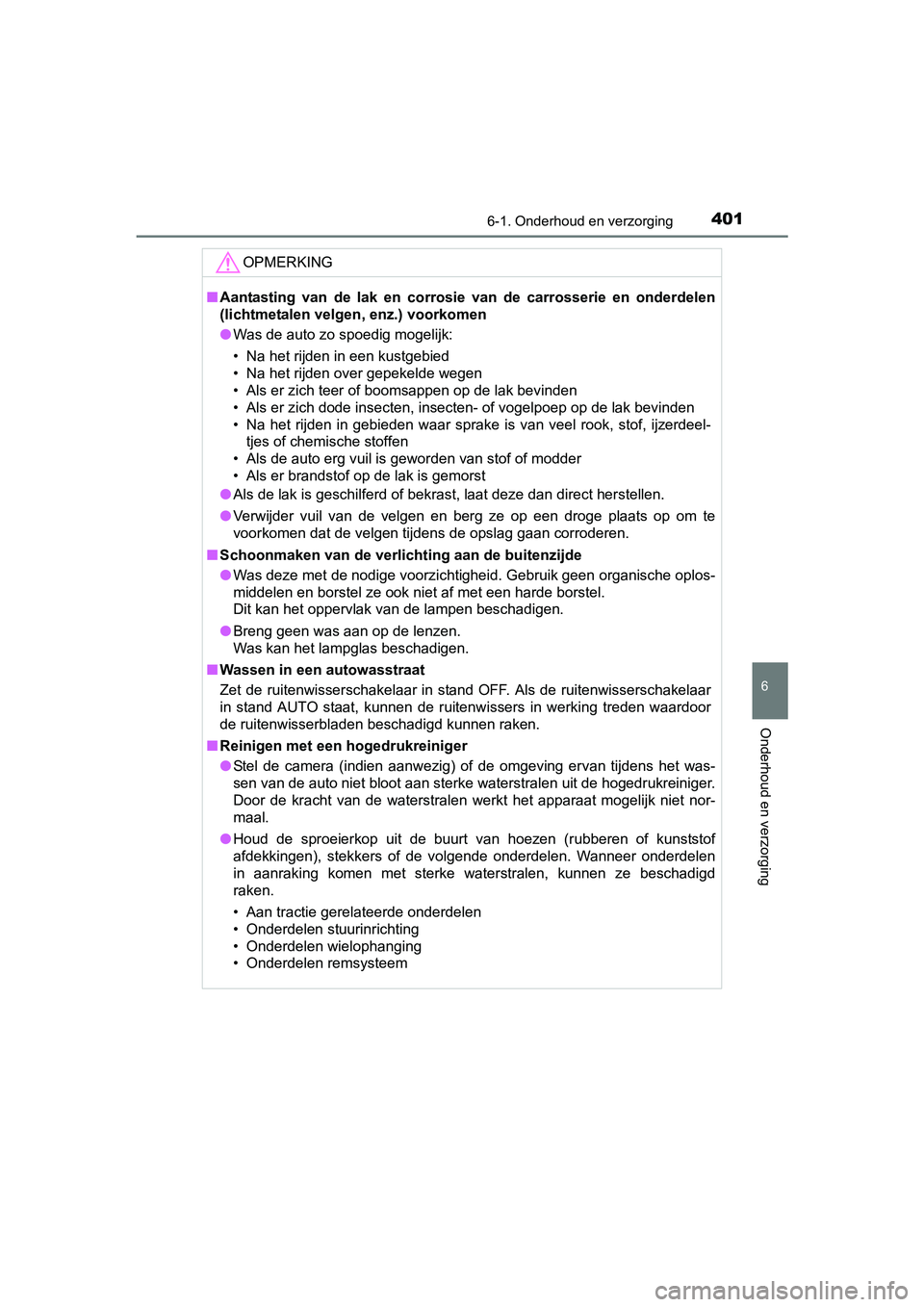

OPMERKING
■Aantasting van de lak en corrosie van de carrosserie en onderde len
(lichtmetalen velgen, enz.) voorkomen
● Was de auto zo spoedig mogelijk:
• Na het rijden in een kustgebied
• Na het rijden over gepekelde wegen
• Als er zich teer of boomsappen op de lak bevinden
• Als er zich dode insecten, insecten- of vogelpoep op de lak be vinden
• Na het rijden in gebieden waar sprake is van veel rook, stof, ijzerdeel-
tjes of chemische stoffen
• Als de auto erg vuil is geworden van stof of modder
• Als er brandstof op de lak is gemorst
● Als de lak is geschilferd of bekrast, laat deze dan direct hers tellen.
● Verwijder vuil van de velgen en berg ze op een droge plaats op om te
voorkomen dat de velgen tijdens de opslag gaan corroderen.
■ Schoonmaken van de verlichting aan de buitenzijde
● Was deze met de nodige voorzichtigheid. Gebruik geen organische oplos-
middelen en borstel ze ook niet af met een harde borstel.
Dit kan het oppervlak van de lampen beschadigen.
● Breng geen was aan op de lenzen.
Was kan het lampglas beschadigen.
■ Wassen in een autowasstraat
Zet de ruitenwisserschakelaar in stand OFF. Als de ruitenwisser schakelaar
in stand AUTO staat, kunnen de ruitenwissers in werking treden waardoor
de ruitenwisserbladen beschadigd kunnen raken.
■ Reinigen met een hogedrukreiniger
● Stel de camera (indien aanwezig) of de omgeving ervan tijdens h et was-
sen van de auto niet bloot aan sterke waterstralen uit de hogedrukreiniger.
Door de kracht van de waterstralen werkt het apparaat mogelijk niet nor-
maal.
● Houd de sproeierkop uit de buurt van hoezen (rubberen of kunststof
afdekkingen), stekkers of de volgende onderdelen. Wanneer onderdelen
in aanraking komen met sterke waterstralen, kunnen ze beschadig d
raken.
• Aan tractie gerelateerde onderdelen
• Onderdelen stuurinrichting
• Onderdelen wielophanging
• Onderdelen remsysteem
RAV4-HV_OM_OM42B04E_(EE).book Page 401 Friday, August 5, 2016 4:24 PM

4026-1. Onderhoud en verzorging
RAV4-HV_OM_OM42B04E_(EE)

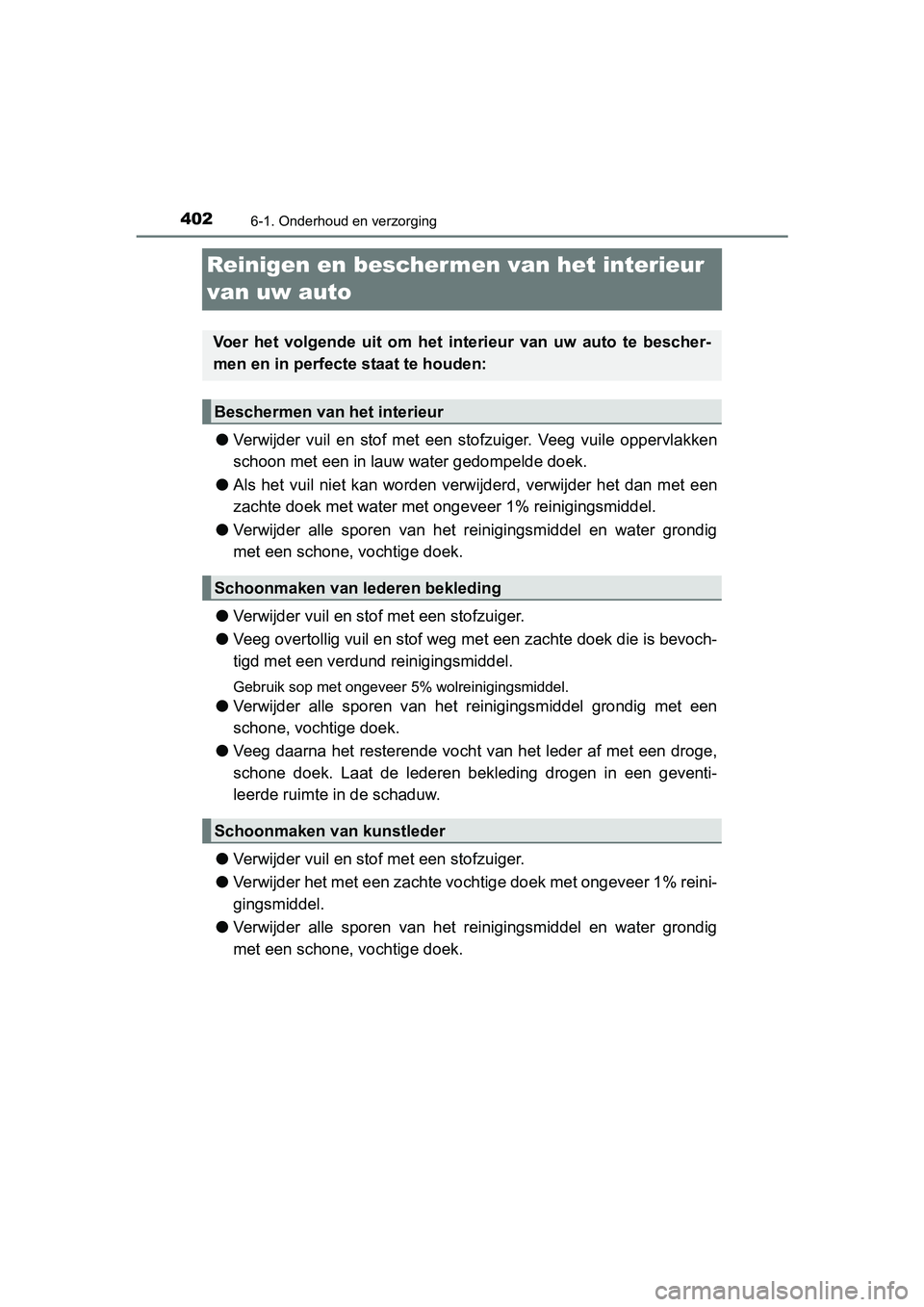

Reinigen en beschermen van het interieur
van uw auto
● Verwijder vuil en stof met een stofzuiger. Veeg vuile oppervlak ken
schoon met een in lauw water gedompelde doek.
● Als het vuil niet kan worden verwijderd, verwijder het dan met een
zachte doek met water met onge veer 1% reinigingsmiddel.
● Verwijder alle sporen van het reinigingsmiddel en water grondig
met een schone, vochtige doek.
● Verwijder vuil en stof met een stofzuiger.
● Veeg overtollig vuil en stof weg met een zachte doek die is bev och-
tigd met een verdund reinigingsmiddel.
Gebruik sop met ongeveer 5% wolreinigingsmiddel.
● Verwijder alle sporen van het reinigingsmiddel grondig met een
schone, vochtige doek.
● Veeg daarna het resterende vocht van het leder af met een droge ,
schone doek. Laat de lederen bekleding drogen in een geventi-
leerde ruimte in de schaduw.
● Verwijder vuil en stof met een stofzuiger.
● Verwijder het met een zachte vochtige doek met ongeveer 1% rein i-
gingsmiddel.
● Verwijder alle sporen van het reinigingsmiddel en water grondig
met een schone, vochtige doek.
Voer het volgende uit om het inte rieur van uw auto te bescher-
men en in perfec te staat te houden:
Beschermen van het interieur
Schoonmaken van lederen bekleding
Schoonmaken van kunstleder
RAV4-HV_OM_OM42B04E_(EE).book Page 402 Friday, August 5, 2016 4:24 PM

4036-1. Onderhoud en verzorging
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging

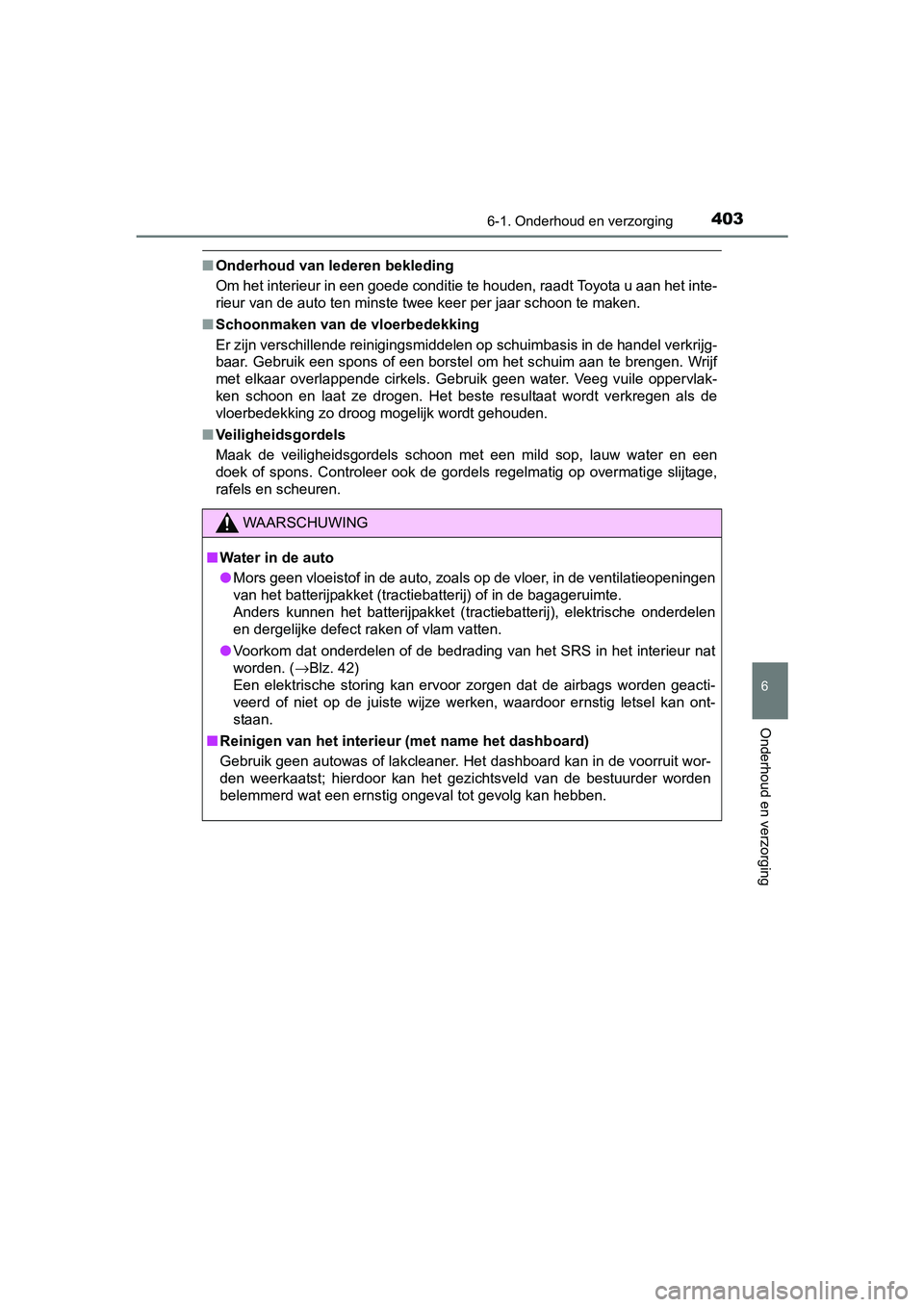

■Onderhoud van lederen bekleding
Om het interieur in een goede conditie te houden, raadt Toyota u aan het inte-
rieur van de auto ten minste twee keer per jaar schoon te maken .
■ Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen op schuimbasis in de handel verkrijg-
baar. Gebruik een spons of een borstel om het schuim aan te bre ngen. Wrijf
met elkaar overlappende cirkels. Gebruik geen water. Veeg vuile oppervlak-
ken schoon en laat ze drogen. Het beste resultaat wordt verkreg en als de
vloerbedekking zo droog mogelijk wordt gehouden.
■ Veiligheidsgordels
Maak de veiligheidsgordels schoon met een mild sop, lauw water en een
doek of spons. Controleer ook de gordels regelmatig op overmati ge slijtage,
rafels en scheuren.
WAARSCHUWING
■ Water in de auto
● Mors geen vloeistof in de auto, zoals op de vloer, in de ventilatieopeningen
van het batterijpakket (tractiebatterij) of in de bagageruimte.
Anders kunnen het batterijpakket (tractiebatterij), elektrische onderdelen
en dergelijke defect raken of vlam vatten.
● Voorkom dat onderdelen of de bedrading van het SRS in het interieur nat
worden. ( →Blz. 42)
Een elektrische storing kan er voor zorgen dat de airbags worden geacti-
veerd of niet op de juiste wijze werken, waardoor ernstig letse l kan ont-
staan.
■ Reinigen van het interieur (met name het dashboard)
Gebruik geen autowas of lakcleaner. Het dashboard kan in de voo rruit wor-
den weerkaatst; hierdoor kan het gezichtsveld van de bestuurder worden
belemmerd wat een ernstig ongeval tot gevolg kan hebben.
RAV4-HV_OM_OM42B04E_(EE).book Page 403 Friday, August 5, 2016 4:24 PM

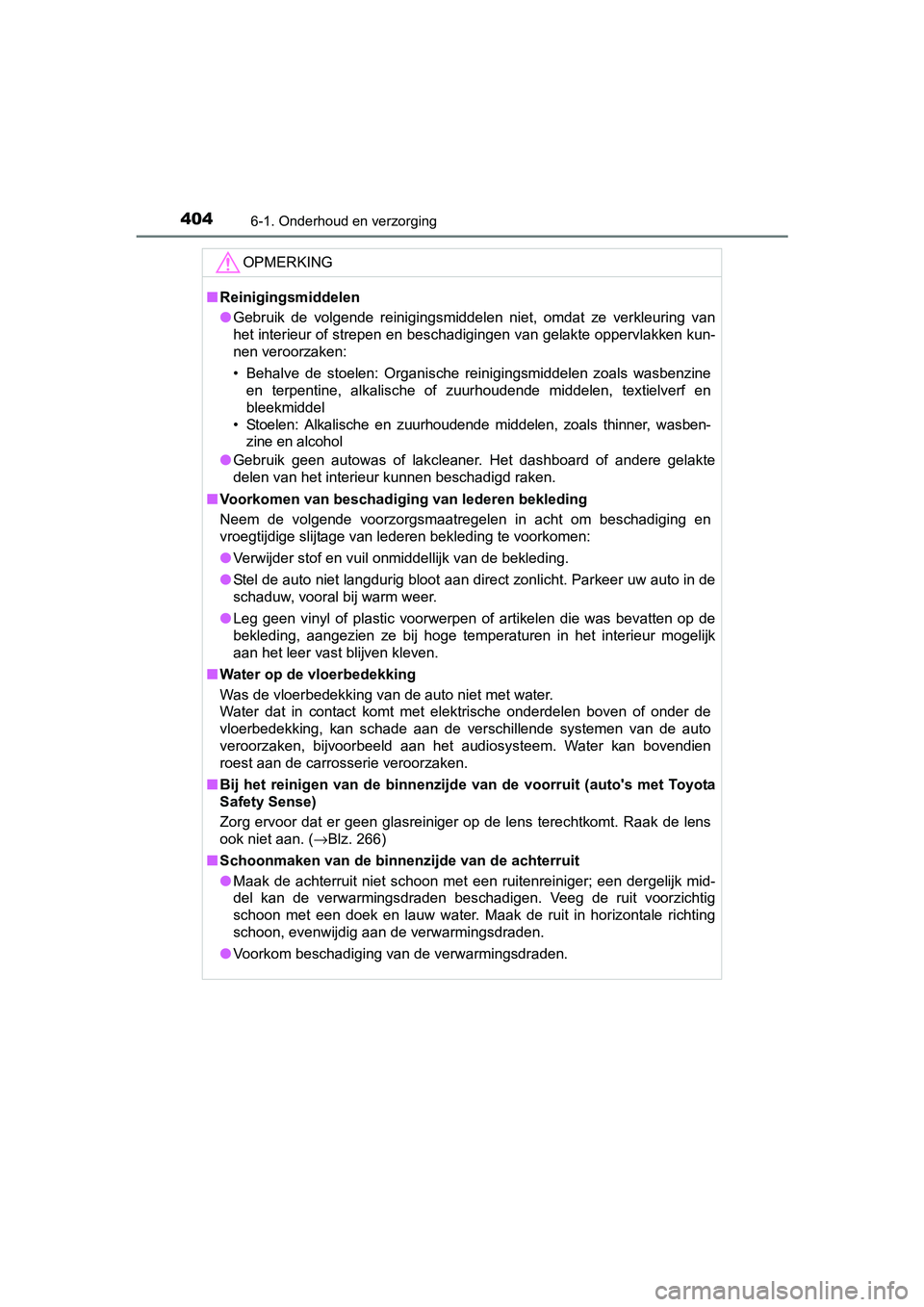

4046-1. Onderhoud en verzorging
RAV4-HV_OM_OM42B04E_(EE)
OPMERKING
■Reinigingsmiddelen
● Gebruik de volgende reinigingsmiddelen niet, omdat ze verkleuring van
het interieur of strepen en beschadigingen van gelakte oppervla kken kun-
nen veroorzaken:
• Behalve de stoelen: Organische reinigingsmiddelen zoals wasben zine
en terpentine, alkalische of zuurhoudende middelen, textielverf en
bleekmiddel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, w asben-
zine en alcohol
● Gebruik geen autowas of lakcleaner. Het dashboard of andere gel akte
delen van het interieur kunnen beschadigd raken.
■ Voorkomen van beschadigin g van lederen bekleding
Neem de volgende voorzorgsmaatregelen in acht om beschadiging e n
vroegtijdige slijtage van lederen bekleding te voorkomen:
● Verwijder stof en vuil onmiddellijk van de bekleding.
● Stel de auto niet langdurig bloot aan direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
● Leg geen vinyl of plastic voorwerpen of artikelen die was bevat ten op de
bekleding, aangezien ze bij hoge temperaturen in het interieur mogelijk
aan het leer vast blijven kleven.
■ Water op de vloerbedekking
Was de vloerbedekking van de auto niet met water.
Water dat in contact komt met elektrische onderdelen boven of o nder de
vloerbedekking, kan schade aan de verschillende systemen van de auto
veroorzaken, bijvoorbeeld aan het audiosysteem. Water kan boven dien
roest aan de carrosserie veroorzaken.
■ Bij het reinigen van de binnenzijde van de voorruit (auto's met Toyota
Safety Sense)
Zorg ervoor dat er geen glasreiniger op de lens terechtkomt. Ra ak de lens
ook niet aan. ( →Blz. 266)
■ Schoonmaken van de binnenzijde van de achterruit
● Maak de achterruit niet schoon met een ruitenreiniger; een derg elijk mid-
del kan de verwarmingsdraden beschadigen. Veeg de ruit voorzich tig
schoon met een doek en lauw water. Maak de ruit in horizontale richting
schoon, evenwijdig aan de verwarmingsdraden.
● Voorkom beschadiging van de verwarmingsdraden.
RAV4-HV_OM_OM42B04E_(EE).book Page 404 Friday, August 5, 2016 4:24 PM

4056-2. Onderhoud
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging

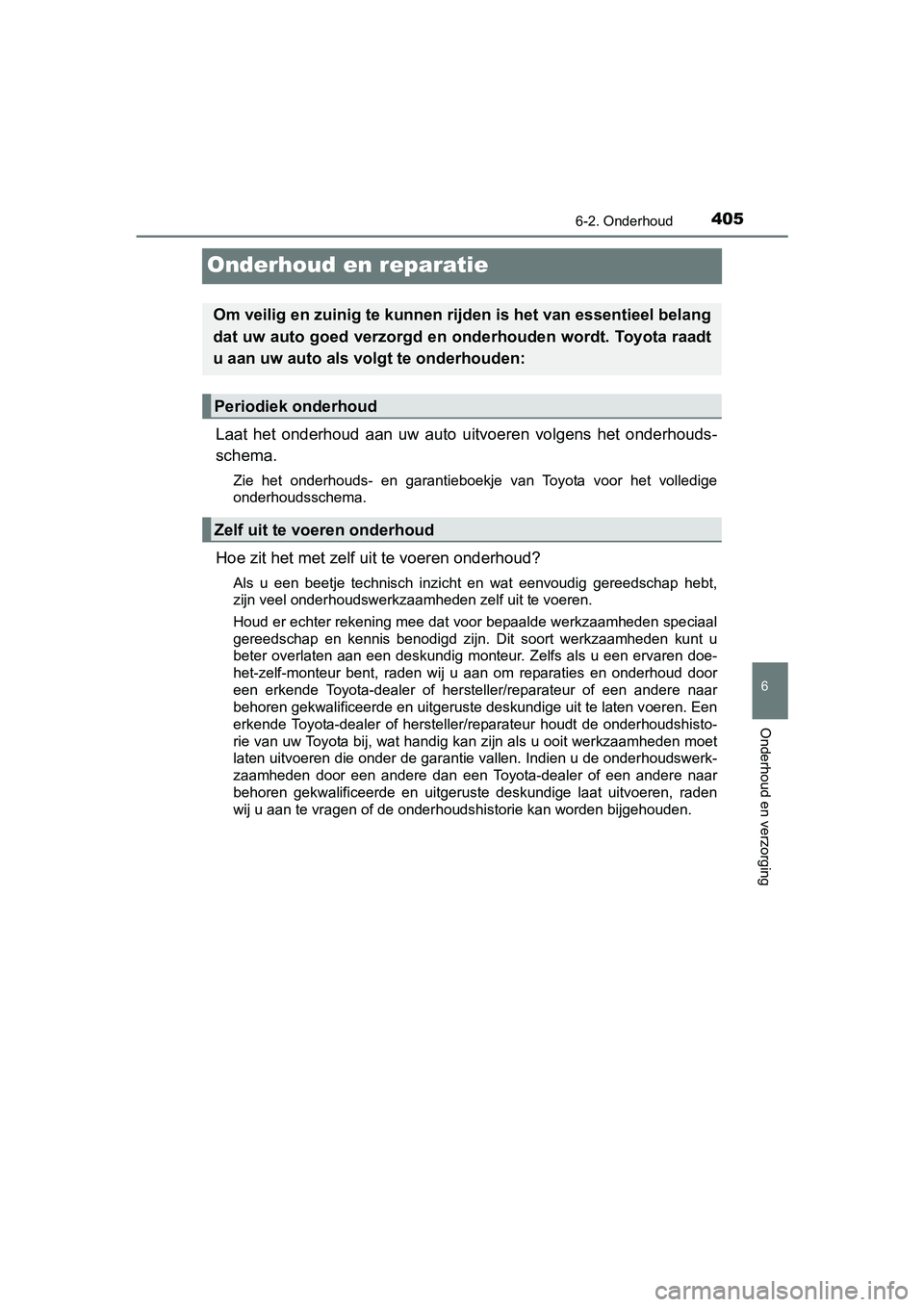

Onderhoud en reparatie
Laat het onderhoud aan uw auto uitvoeren volgens het onderhouds-
schema.
Zie het onderhouds- en garantieboekje van Toyota voor het volle dige
onderhoudsschema.
Hoe zit het met zelf uit te voeren onderhoud?
Als u een beetje technisch inzicht en wat eenvoudig gereedschap hebt,
zijn veel onderhoudswerkzaamheden zelf uit te voeren.
Houd er echter rekening mee dat voor bepaalde werkzaamheden spe ciaal
gereedschap en kennis benodigd zijn. Dit soort werkzaamheden ku nt u
beter overlaten aan een deskundig monteur. Zelfs als u een erva ren doe-
het-zelf-monteur bent, raden wij u aan om reparaties en onderhoud door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige uit te laten v oeren. Een
erkende Toyota-dealer of hersteller/reparateur houdt de onderhoudshisto-
rie van uw Toyota bij, wat handig kan zijn als u ooit werkzaamh eden moet
laten uitvoeren die onder de garantie vallen. Indien u de onder houdswerk-
zaamheden door een andere dan een Toyota-dealer of een andere n aar
behoren gekwalificeerde en uitgeruste deskundige laat uitvoeren , raden
wij u aan te vragen of de onderhoudshistorie kan worden bijgehouden.
Om veilig en zuinig te kunnen rijden is het van essentieel bela ng
dat uw auto goed verzorgd en onderhouden wordt. Toyota raadt
u aan uw auto als volgt te onderhouden:
Periodiek onderhoud
Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE).book Page 405 Friday, August 5, 2016 4:24 PM

4066-2. Onderhoud
RAV4-HV_OM_OM42B04E_(EE)

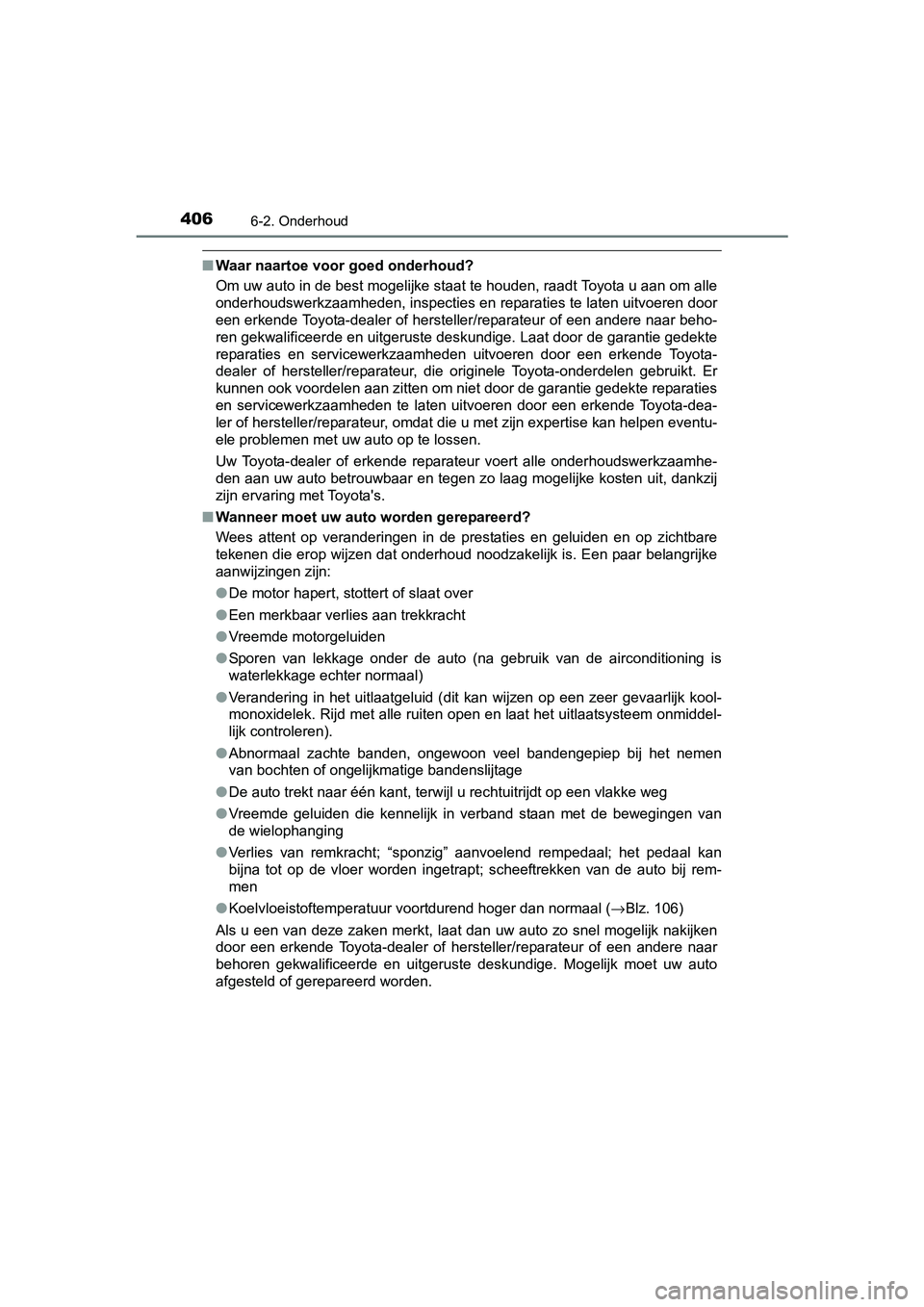

■Waar naartoe voor goed onderhoud?
Om uw auto in de best mogelijke staat te houden, raadt Toyota u aan om alle
onderhoudswerkzaamheden, inspecties en reparaties te laten uitv oeren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar beho-
ren gekwalificeerde en uitgeruste deskundige. Laat door de garantie gedekte
reparaties en servicewerkzaamheden uitvoeren door een erkende Toyota-
dealer of hersteller/reparateur, die originele Toyota-onderdele n gebruikt. Er
kunnen ook voordelen aan zitten om niet door de garantie gedekt e reparaties
en servicewerkzaamheden te laten uitvoeren door een erkende Toy ota-dea-
ler of hersteller/reparateur, omdat die u met zijn expertise kan helpen eventu-
ele problemen met uw auto op te lossen.
Uw Toyota-dealer of erkende reparateur voert alle onderhoudswer kzaamhe-
den aan uw auto betrouwbaar en tegen zo laag mogelijke kosten u it, dankzij
zijn ervaring met Toyota's.
■ Wanneer moet uw auto worden gerepareerd?
Wees attent op veranderingen in de prestaties en geluiden en op zichtbare
tekenen die erop wijzen dat onderhoud noodzakelijk is. Een paar belangrijke
aanwijzingen zijn:
● De motor hapert, stottert of slaat over
● Een merkbaar verlies aan trekkracht
● Vreemde motorgeluiden
● Sporen van lekkage onder de auto (na gebruik van de airconditio ning is
waterlekkage echter normaal)
● Verandering in het uitlaatgeluid (dit kan wijzen op een zeer gevaarlijk kool-
monoxidelek. Rijd met alle ruiten open en laat het uitlaatsyste em onmiddel-
lijk controleren).
● Abnormaal zachte banden, ongewoon veel bandengepiep bij het nem en
van bochten of ongelijkmatige bandenslijtage
● De auto trekt naar één kant, terwijl u rechtuitrijdt op een vlakke weg
● Vreemde geluiden die kennelijk in verband staan met de beweging en van
de wielophanging
● Verlies van remkracht; “sponzig” aanvoelend rempedaal; het peda al kan
bijna tot op de vloer worden ingetrapt; scheeftrekken van de au to bij rem-
men
● Koelvloeistoftemperatuur voortdurend hoger dan normaal ( →Blz. 106)
Als u een van deze zaken merkt, laat dan uw auto zo snel mogelijk nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige. Mogelijk moet uw auto
afgesteld of gerepareerd worden.
RAV4-HV_OM_OM42B04E_(EE).book Page 406 Friday, August 5, 2016 4:24 PM

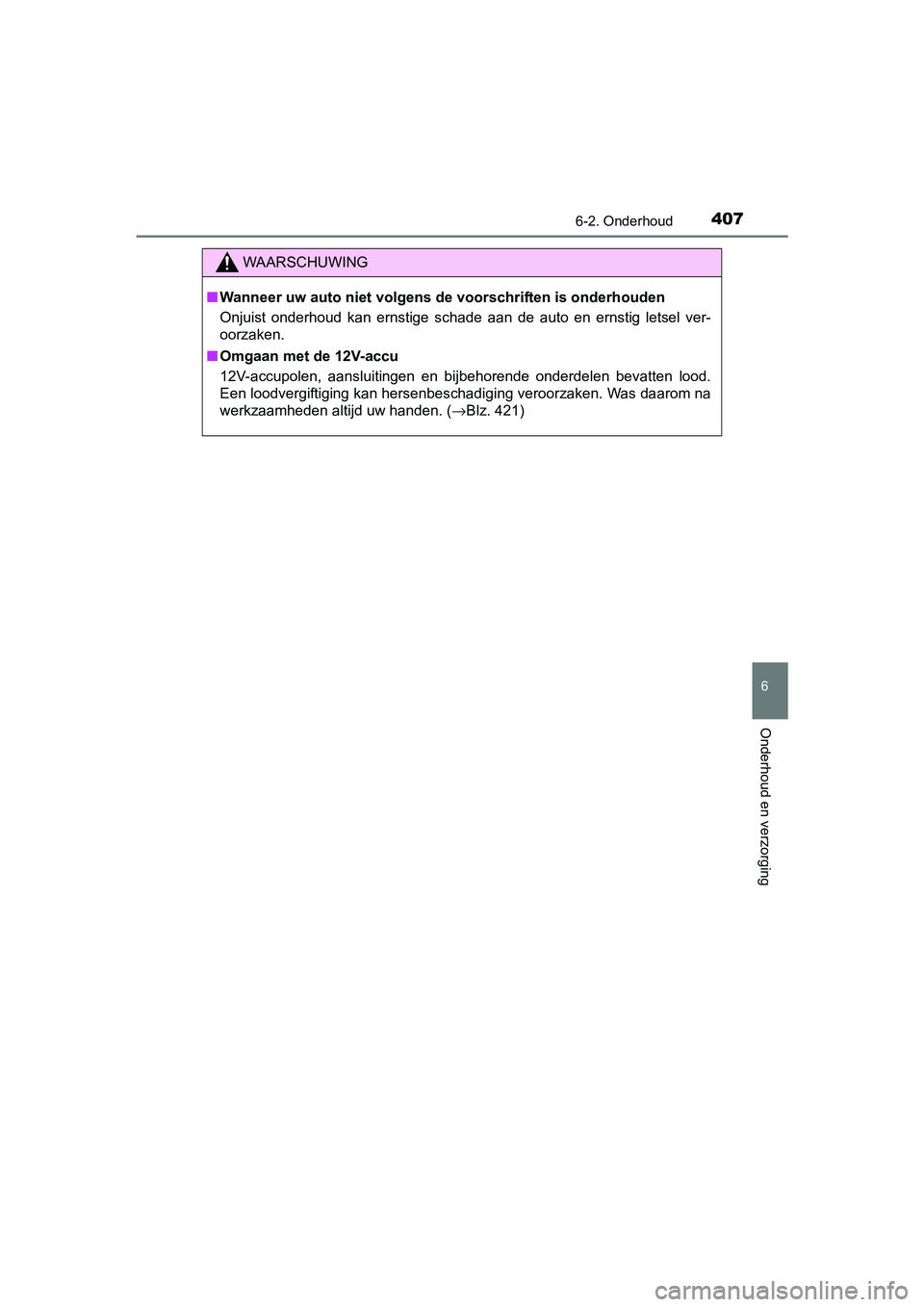

4076-2. Onderhoud
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging
WAARSCHUWING
■Wanneer uw auto niet volgens de voorschriften is onderhouden
Onjuist onderhoud kan ernstige schade aan de auto en ernstig le tsel ver-
oorzaken.
■ Omgaan met de 12V-accu
12V-accupolen, aansluitingen en bijbehorende onderdelen bevatte n lood.
Een loodvergiftiging kan hersenbeschadiging veroorzaken. Was da arom na
werkzaamheden altijd uw handen. ( →Blz. 421)
RAV4-HV_OM_OM42B04E_(EE).book Page 407 Friday, August 5, 2016 4:24 PM

4086-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)

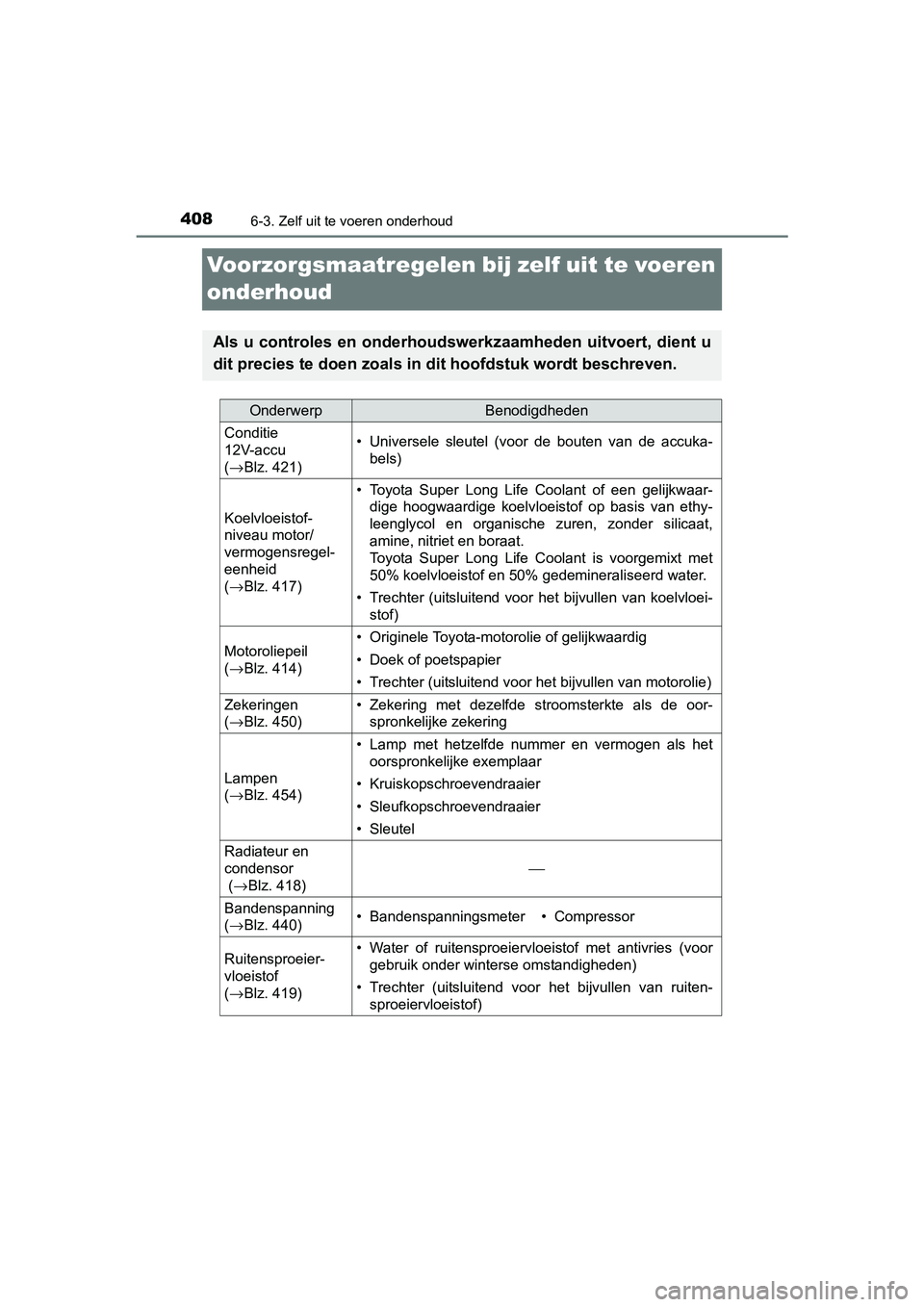

Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud
Als u controles en onderhoudswerkzaamheden uitvoert, dient u
dit precies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Conditie
12V-accu
(→ Blz. 421)• Universele sleutel (voor de bouten van de accuka-
bels)
Koelvloeistof-
niveau motor/
vermogensregel-
eenheid
(→ Blz. 417)
• Toyota Super Long Life Coolant of een gelijkwaar-
dige hoogwaardige koelvloeistof op basis van ethy-
leenglycol en organische zuren, zonder silicaat,
amine, nitriet en boraat.
Toyota Super Long Life Coolant is voorgemixt met
50% koelvloeistof en 50% gedemineraliseerd water.
• Trechter (uitsluitend voor het bijvullen van koelvloei-stof)
Motoroliepeil
(→ Blz. 414)• Originele Toyota-motorolie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen
(→ Blz. 450)• Zekering met dezelfde stroomsterkte als de oor-
spronkelijke zekering
Lampen
(→ Blz. 454)
• Lamp met hetzelfde nummer en vermogen als het
oorspronkelijke exemplaar
• Kruiskopschroevendraaier
• Sleufkopschroevendraaier
• Sleutel
Radiateur en
condensor
(→ Blz. 418)
⎯
Bandenspanning
(→ Blz. 440)• Bandenspanningsmeter• Compressor
Ruitensproeier-
vloeistof
(→ Blz. 419)• Water of ruitensproeiervloeistof met antivries (voor
gebruik onder winterse omstandigheden)
• Trechter (uitsluitend voor het bijvullen van ruiten-sproeiervloeistof)
RAV4-HV_OM_OM42B04E_(EE).book Page 408 Friday, August 5, 2016 4:24 PM

4096-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging

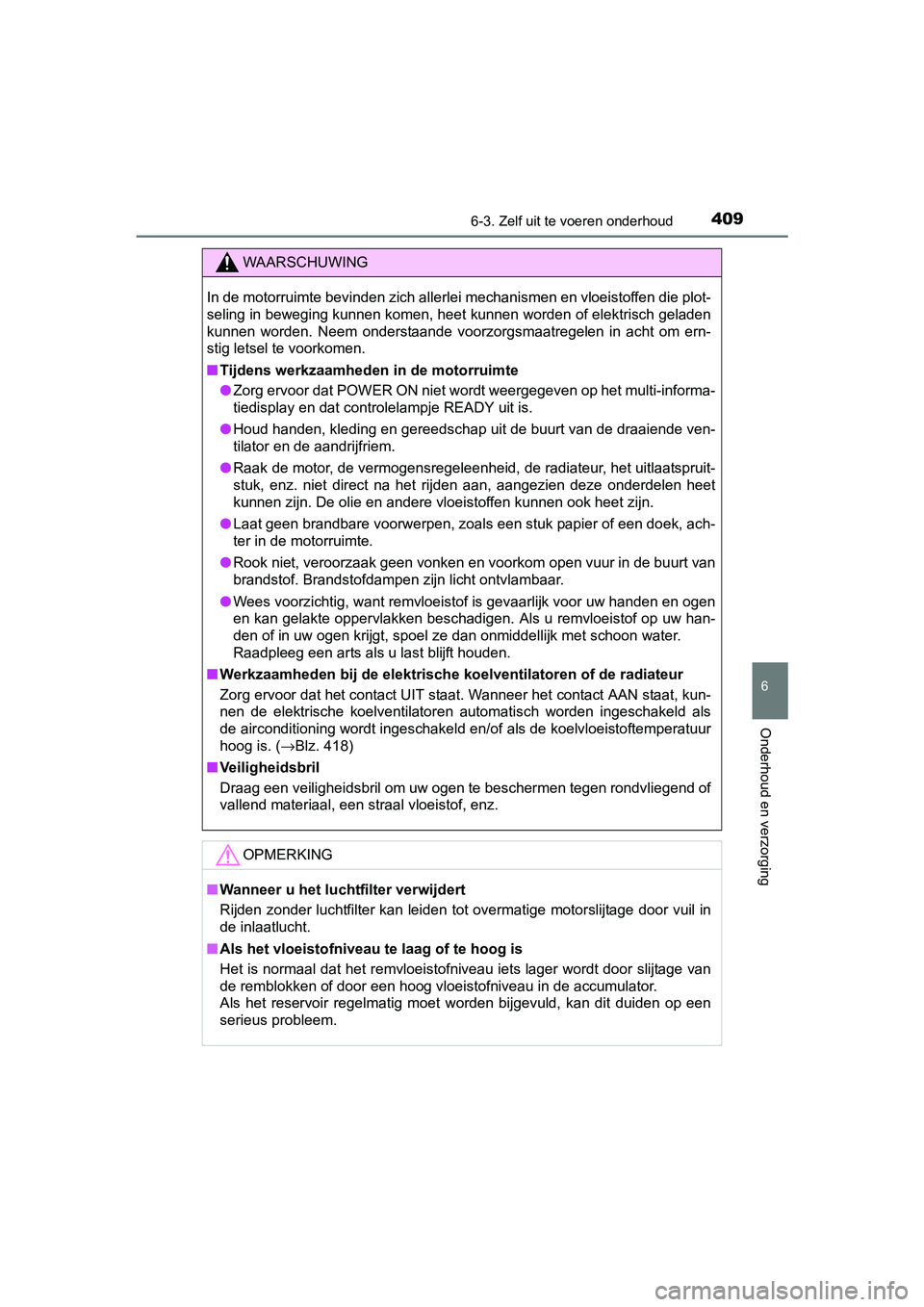

WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeist offen die plot-
seling in beweging kunnen komen, heet kunnen worden of elektris ch geladen
kunnen worden. Neem onderstaande voorzorgsmaatregelen in acht o m ern-
stig letsel te voorkomen.
■ Tijdens werkzaamhede n in de motorruimte
● Zorg ervoor dat POWER ON niet wordt weergegeven op het multi-in forma-
tiedisplay en dat controlelampje READY uit is.
● Houd handen, kleding en gereedschap uit de buurt van de draaien de ven-
tilator en de aandrijfriem.
● Raak de motor, de vermogensregeleenheid, de radiateur, het uitlaatspruit-
stuk, enz. niet direct na het rijden aan, aangezien deze onderdelen heet
kunnen zijn. De olie en andere vloeistoffen kunnen ook heet zij n.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een do ek, ach-
ter in de motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de bu urt van
brandstof. Brandstofdampen zijn licht ontvlambaar.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw hande n en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■ Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat. Wanneer het contact AAN staat, kun-
nen de elektrische koelventilatoren automatisch worden ingescha keld als
de airconditioning wordt ingeschakeld en/of als de koelvloeisto ftemperatuur
hoog is. ( →Blz. 418)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het lucht filter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijta ge door vuil in
de inlaatlucht.
■ Als het vloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulato r.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
RAV4-HV_OM_OM42B04E_(EE).book Page 409 Friday, August 5, 2016 4:24 PM

4106-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)

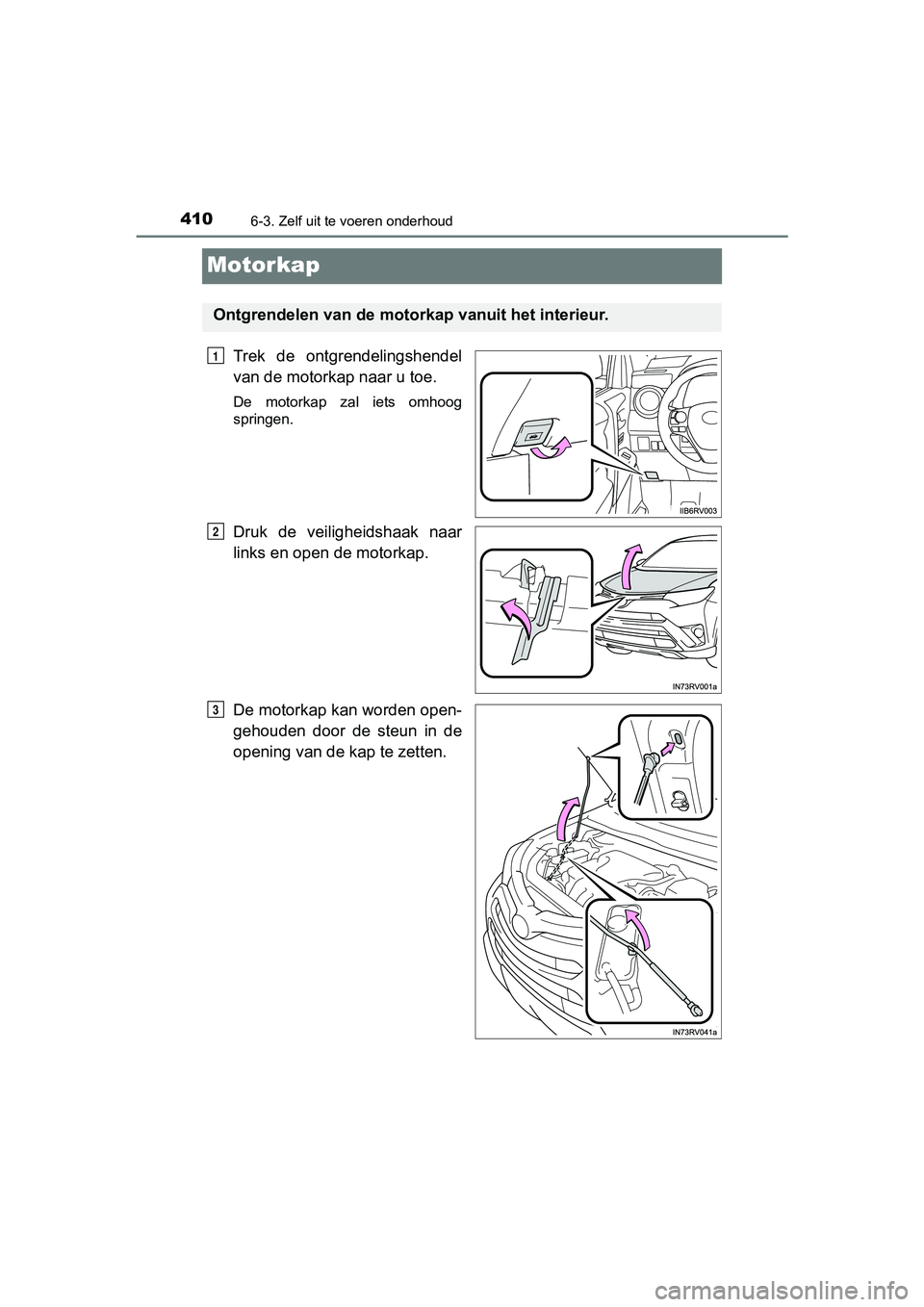

Motorkap
Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog
springen.
Druk de veiligheidshaak naar
links en open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
opening van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
RAV4-HV_OM_OM42B04E_(EE).book Page 410 Friday, August 5, 2016 4:24 PM
