TOYOTA RAV4 HYBRID 2017 Instructieboekje (in Dutch)

711-1. Voor een veilig gebruik
1
RAV4-HV_OM_OM42B04E_(EE)
Veiligheid en beveiliging
Verwijder de hoofdsteun.
Maak het baby- of kinderzitje
vast met de veiligheidsgordel of
met het ISOfix-bevestigingssys-
teem.
Maak de haak vast aan de
bevestigingssteun en maak de
bovenste riem vast.
Controleer of de bovenste gordel
goed vastzit.

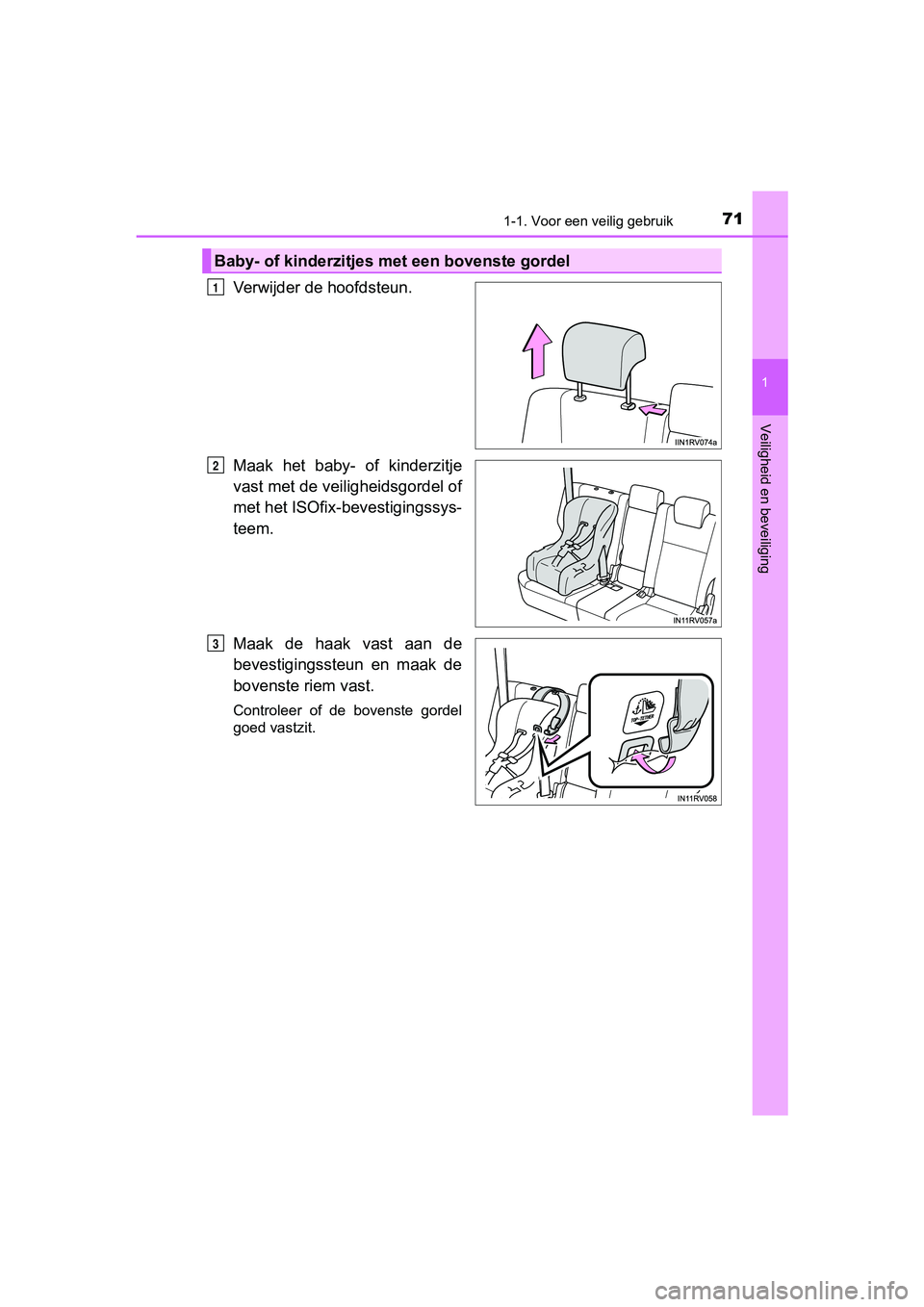

Baby- of kinderzitjes met een bovenste gordel
1
2
3
RAV4-HV_OM_OM42B04E_(EE).book P age 71 Friday, August 5, 2016 4:24 PM

721-1. Voor een veilig gebruik
RAV4-HV_OM_OM42B04E_(EE)

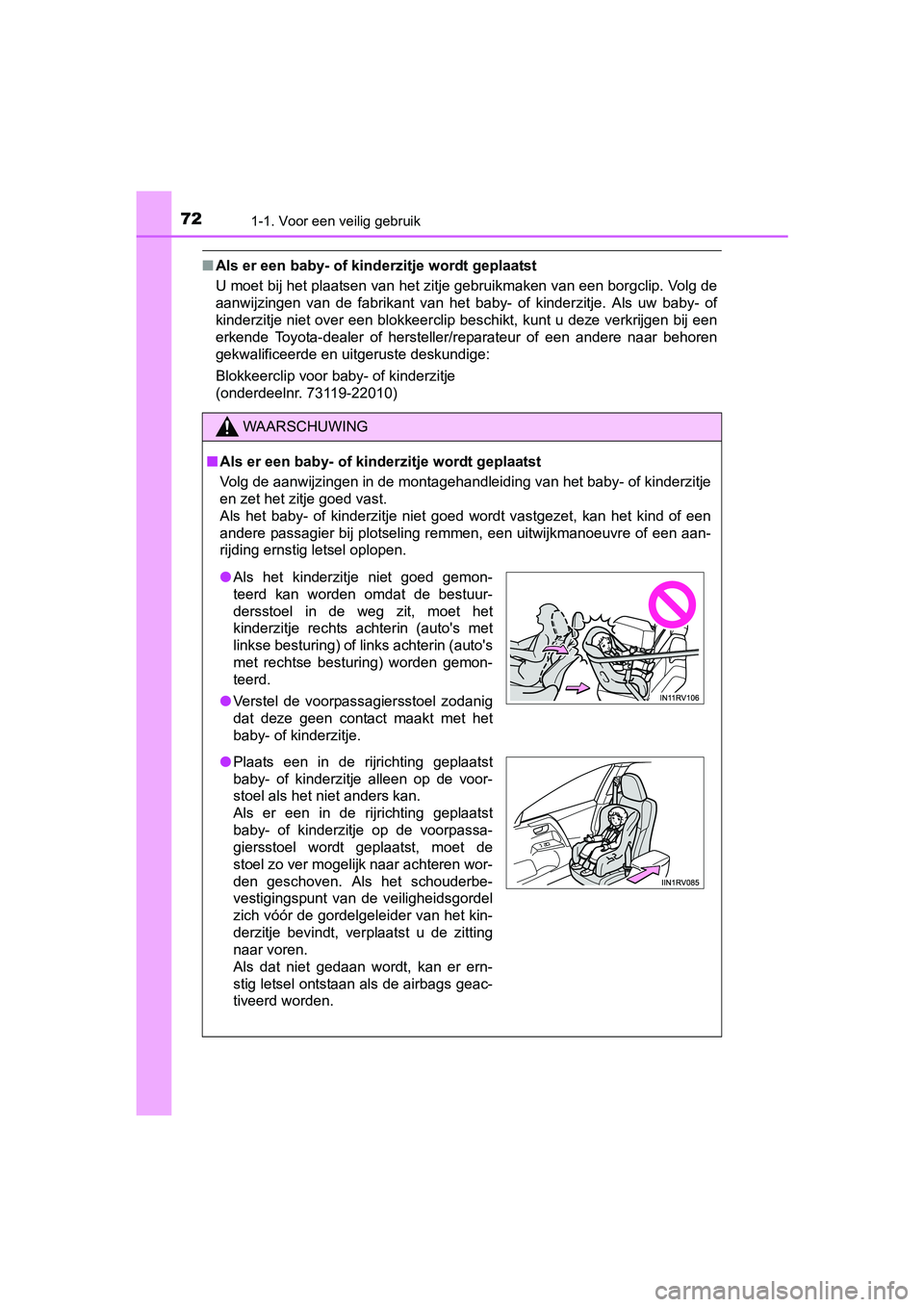

■Als er een baby- of kinderzitje wordt geplaatst
U moet bij het plaatsen van het zitje gebruikmaken van een borg clip. Volg de
aanwijzingen van de fabrikant van het baby- of kinderzitje. Als uw baby- of
kinderzitje niet over een blokkeerclip beschikt, kunt u deze verkrijgen bij een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige:
Blokkeerclip voor baby- of kinderzitje
(onderdeelnr. 73119-22010)
WAARSCHUWING
■ Als er een baby- of kinderzitje wordt geplaatst
Volg de aanwijzingen in de montagehandleiding van het baby- of kinderzitje
en zet het zitje goed vast.
Als het baby- of kinderzitje niet goed wordt vastgezet, kan het kind of een
andere passagier bij plotseling remmen, een uitwijkmanoeuvre of een aan-
rijding ernstig letsel oplopen.
● Als het kinderzitje niet goed gemon-
teerd kan worden omdat de bestuur-
dersstoel in de weg zit, moet het
kinderzitje rechts achterin (auto's met
linkse besturing) of links achterin (auto's
met rechtse besturing) worden gemon-
teerd.
● Verstel de voorpassagiersstoel zodanig
dat deze geen contact maakt met het
baby- of kinderzitje.
● Plaats een in de rijrichting geplaatst
baby- of kinderzitje alleen op de voor-
stoel als het niet anders kan.
Als er een in de rijrichting geplaatst
baby- of kinderzitje op de voorpassa-
giersstoel wordt geplaatst, moet de
stoel zo ver mogelijk naar achteren wor-
den geschoven. Als het schouderbe-
vestigingspunt van de veiligheidsgordel
zich vóór de gordelgeleider van het kin-
derzitje bevindt, verplaatst u de zitting
naar voren.
Als dat niet gedaan wordt, kan er ern-
stig letsel ontstaan als de airbags geac-
tiveerd worden.
RAV4-HV_OM_OM42B04E_(EE).book P age 72 Friday, August 5, 2016 4:24 PM

731-1. Voor een veilig gebruik
1
RAV4-HV_OM_OM42B04E_(EE)
Veiligheid en beveiliging

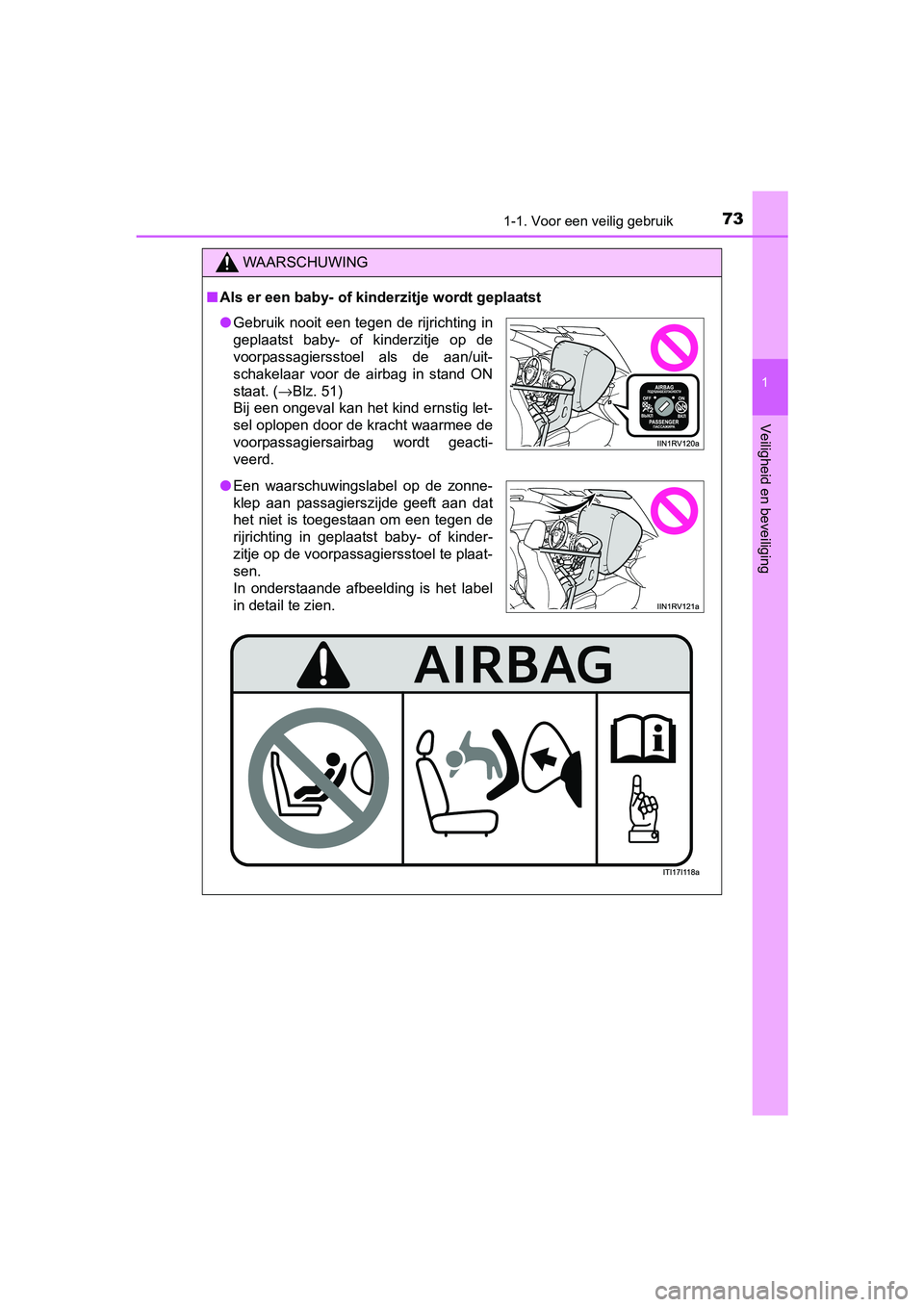

WAARSCHUWING
■Als er een baby- of kinderzitje wordt geplaatst
● Gebruik nooit een tegen de rijrichting in
geplaatst baby- of kinderzitje op de
voorpassagiersstoel als de aan/uit-
schakelaar voor de airbag in stand ON
staat. ( →Blz. 51)
Bij een ongeval kan het kind ernstig let-
sel oplopen door de kracht waarmee de
voorpassagiersairbag wordt geacti-
veerd.
● Een waarschuwingslabel op de zonne-
klep aan passagierszijde geeft aan dat
het niet is toegestaan om een tegen de
rijrichting in geplaatst baby- of kinder-
zitje op de voorpassagiersstoel te plaat-
sen.
In onderstaande afbeelding is het label
in detail te zien.
RAV4-HV_OM_OM42B04E_(EE).book P age 73 Friday, August 5, 2016 4:24 PM

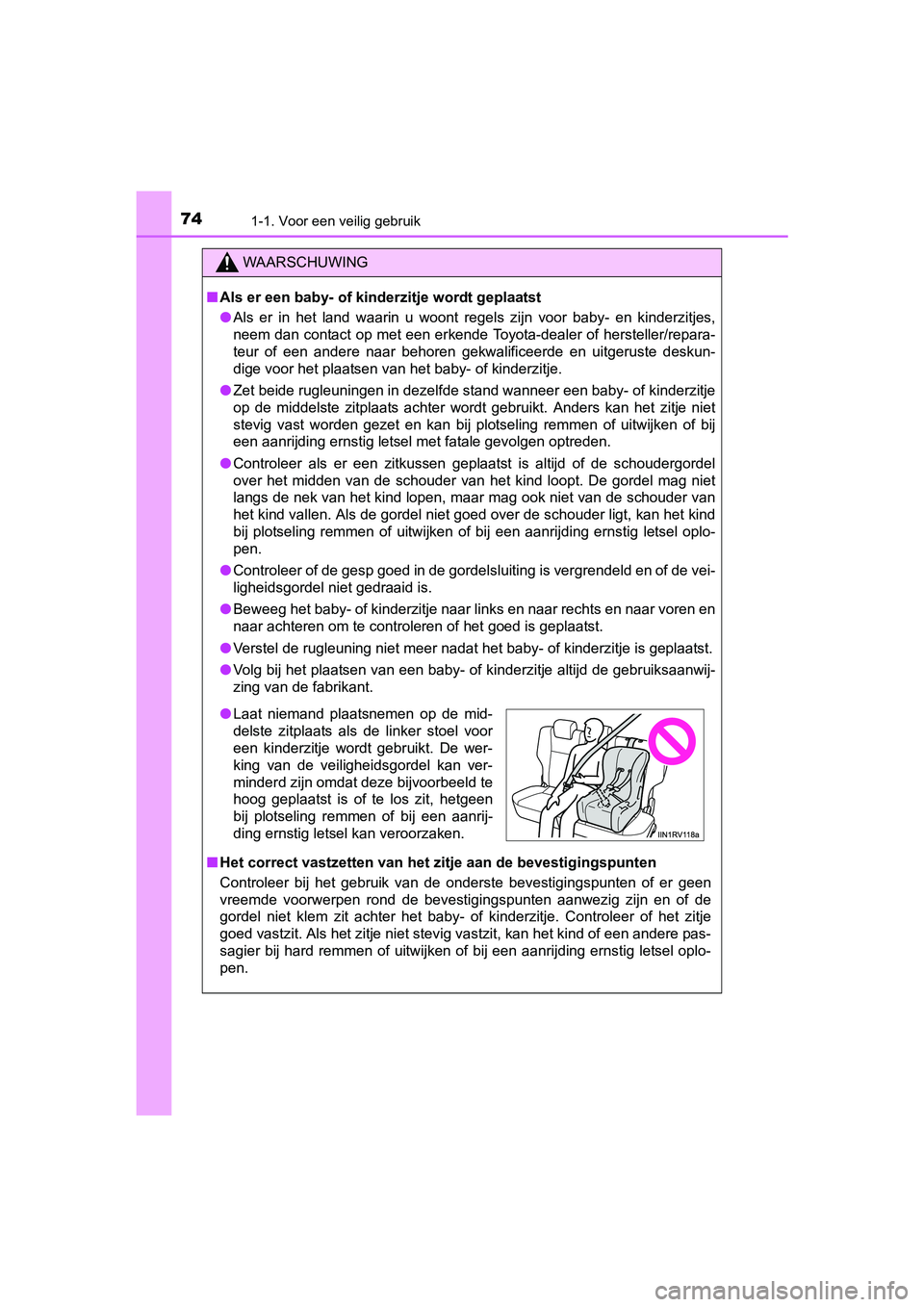

741-1. Voor een veilig gebruik
RAV4-HV_OM_OM42B04E_(EE)
WAARSCHUWING
■Als er een baby- of kinderzitje wordt geplaatst
● Als er in het land waarin u woont regels zijn voor baby- en kin derzitjes,
neem dan contact op met een erkende Toyota-dealer of hersteller /repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskun-
dige voor het plaatsen van het baby- of kinderzitje.
● Zet beide rugleuningen in dezelfde stand wanneer een baby- of k inderzitje
op de middelste zitplaats achter wordt gebruikt. Anders kan het zitje niet
stevig vast worden gezet en kan bij plotseling remmen of uitwij ken of bij
een aanrijding ernstig letsel met fatale gevolgen optreden.
● Controleer als er een zitkussen geplaatst is altijd of de schou dergordel
over het midden van de schouder van het kind loopt. De gordel mag niet
langs de nek van het kind lopen, maar mag ook niet van de schou der van
het kind vallen. Als de gordel niet goed over de schouder ligt, kan het kind
bij plotseling remmen of uitwijken of bij een aanrijding ernsti g letsel oplo-
pen.
● Controleer of de gesp goed in de gordelsluiting is vergrendeld en of de vei-
ligheidsgordel niet gedraaid is.
● Beweeg het baby- of kinderzitje naar links en naar rechts en na ar voren en
naar achteren om te controleren of het goed is geplaatst.
● Verstel de rugleuning niet meer nadat het baby- of kinderzitje is geplaatst.
● Volg bij het plaatsen van een baby- of kinderzitje altijd de ge bruiksaanwij-
zing van de fabrikant.
■ Het correct vastzetten van het z itje aan de bevestigingspunten
Controleer bij het gebruik van de onderste bevestigingspunten o f er geen
vreemde voorwerpen rond de bevestigingspunten aanwezig zijn en of de
gordel niet klem zit achter het baby- of kinderzitje. Controleer of het zitje
goed vastzit. Als het zitje niet stevig vastzit, kan het kind o f een andere pas-
sagier bij hard remmen of uitwi jken of bij een aanrijding ernstig letsel oplo-
pen.
● Laat niemand plaatsnemen op de mid-
delste zitplaats als de linker stoel voor
een kinderzitje wordt gebruikt. De wer-
king van de veiligheidsgordel kan ver-
minderd zijn omdat deze bijvoorbeeld te
hoog geplaatst is of te los zit, hetgeen
bij plotseling remmen of bij een aanrij-
ding ernstig letsel kan veroorzaken.
RAV4-HV_OM_OM42B04E_(EE).book P age 74 Friday, August 5, 2016 4:24 PM

751-1. Voor een veilig gebruik
1
RAV4-HV_OM_OM42B04E_(EE)
Veiligheid en beveiliging

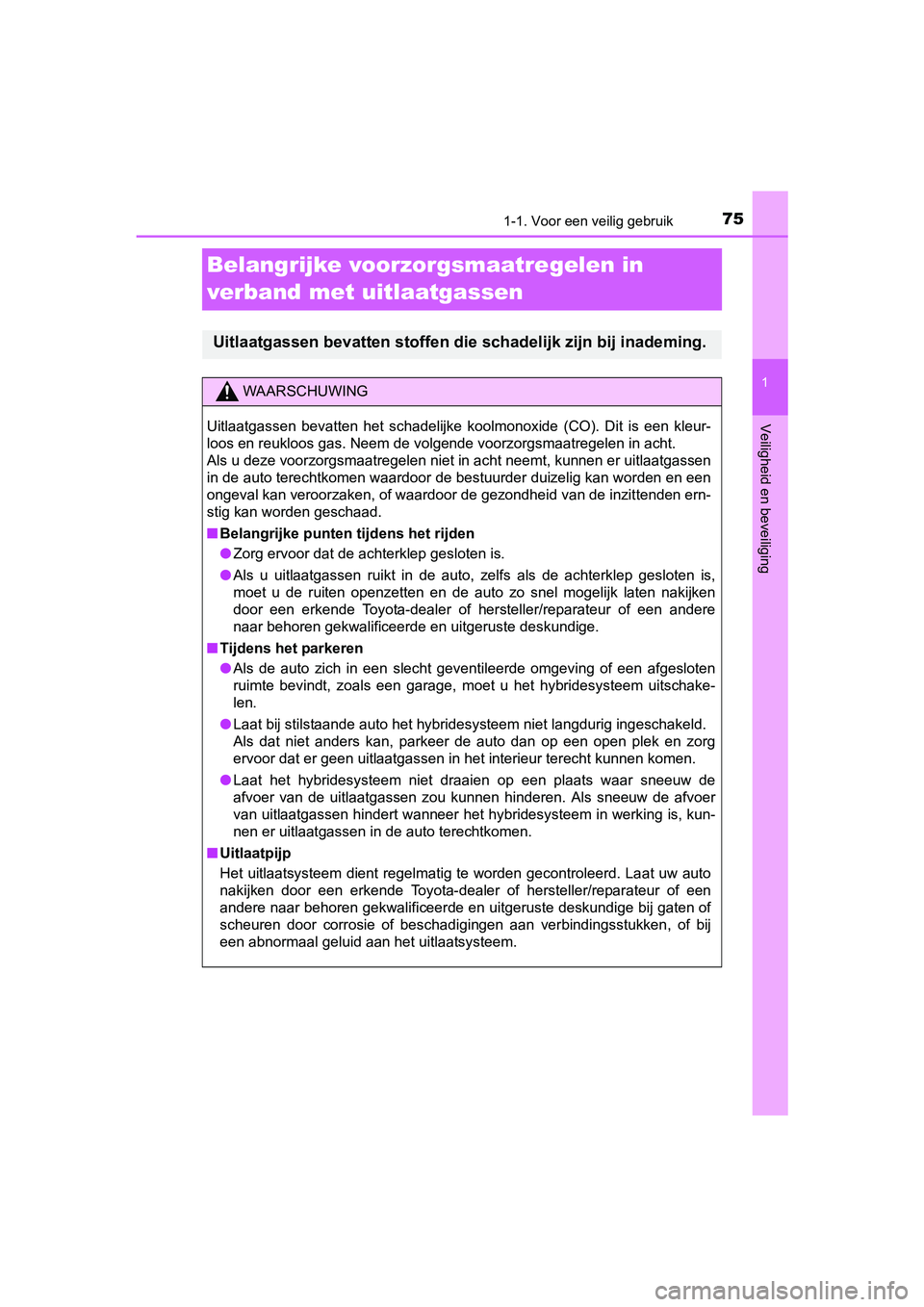

Belangrijke voorzorgsmaatregelen in
verband met uitlaatgassen
Uitlaatgassen bevatten stoffen die schadelijk zijn bij inademing.
WAARSCHUWING
Uitlaatgassen bevatten het schadelijke koolmonoxide (CO). Dit is een kleur-
loos en reukloos gas. Neem de volgende voorzorgsmaatregelen in acht.
Als u deze voorzorgsmaatregelen niet in acht neemt, kunnen er u itlaatgassen
in de auto terechtkomen waardoor de bestuurder duizelig kan wor den en een
ongeval kan veroorzaken, of waardoor de gezondheid van de inzit tenden ern-
stig kan worden geschaad.
■ Belangrijke punten tijdens het rijden
● Zorg ervoor dat de achterklep gesloten is.
● Als u uitlaatgassen ruikt in de auto, zelfs als de achterklep g esloten is,
moet u de ruiten openzetten en de auto zo snel mogelijk laten n akijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
■ Tijdens het parkeren
● Als de auto zich in een slecht geventileerde omgeving of een af gesloten
ruimte bevindt, zoals een garage, moet u het hybridesysteem uit schake-
len.
● Laat bij stilstaande auto het hybridesysteem niet langdurig ingeschakeld.
Als dat niet anders kan, parkeer de auto dan op een open plek e n zorg
ervoor dat er geen uitlaatgassen in het interieur terecht kunne n komen.
● Laat het hybridesysteem niet draaien op een plaats waar sneeuw de
afvoer van de uitlaatgassen zou kunnen hinderen. Als sneeuw de afvoer
van uitlaatgassen hindert wanneer het hybridesysteem in werking is, kun-
nen er uitlaatgassen in de auto terechtkomen.
■ Uitlaatpijp
Het uitlaatsysteem dient regelmatig te worden gecontroleerd. La at uw auto
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige bi j gaten of
scheuren door corrosie of beschadigingen aan verbindingsstukken , of bij
een abnormaal geluid aan het uitlaatsysteem.
RAV4-HV_OM_OM42B04E_(EE).book P age 75 Friday, August 5, 2016 4:24 PM

761-2. Hybridesysteem
RAV4-HV_OM_OM42B04E_(EE)

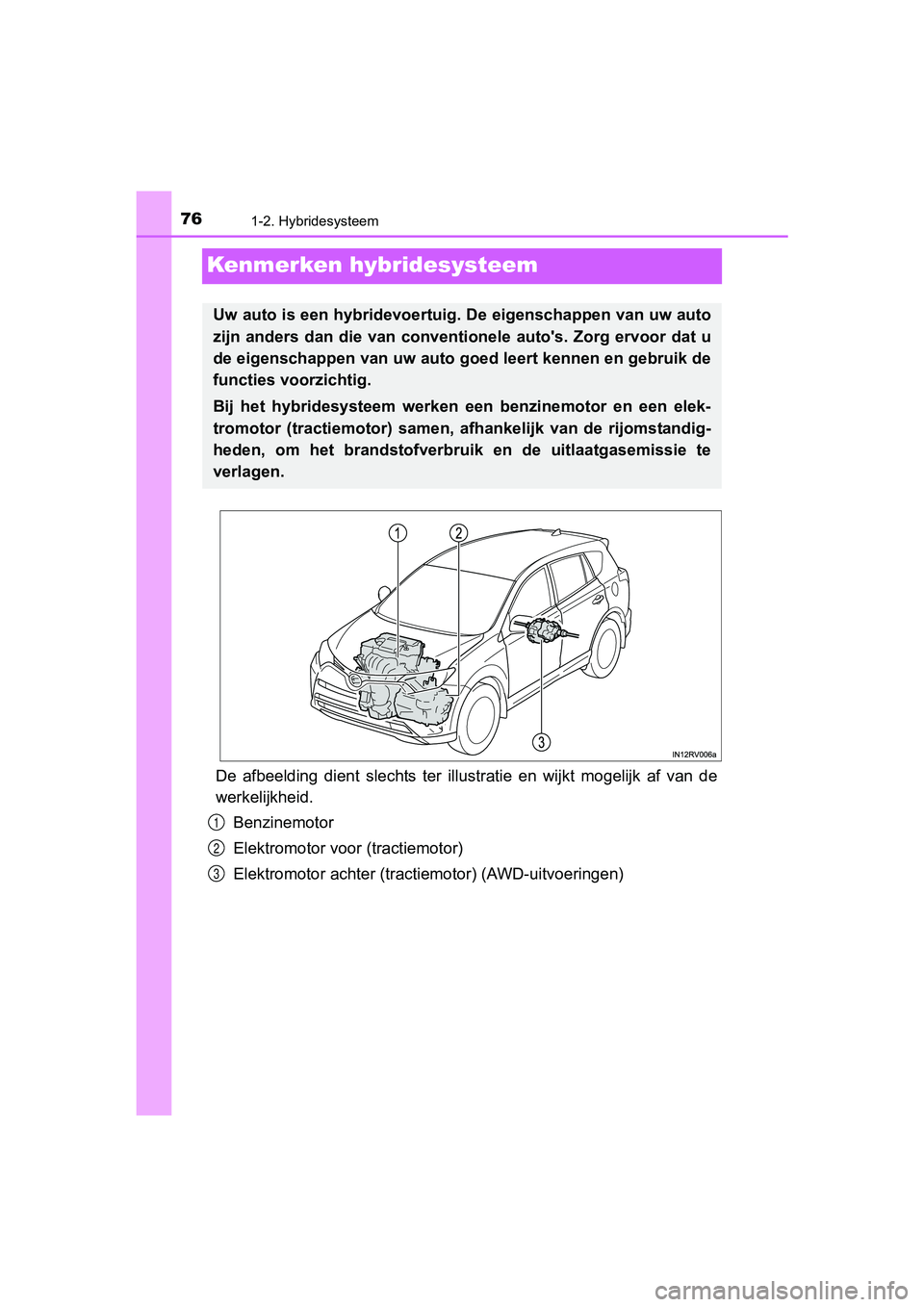

Kenmerken hybridesysteem
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de
werkelijkheid.
Benzinemotor
Elektromotor voor (tractiemotor)
Elektromotor achter (tractiemotor) (AWD-uitvoeringen)
Uw auto is een hybridevoertuig. De eigenschappen van uw auto
zijn anders dan die van conventi onele auto's. Zorg ervoor dat u
de eigenschappen van uw auto goed leert kennen en gebruik de
functies voorzichtig.
Bij het hybridesysteem werken een benzinemotor en een elek-
tromotor (tractiemotor) samen, afhankelijk van de rijomstandig-
heden, om het brandstofverbrui k en de uitlaatgasemissie te
verlagen.
1
2
3
RAV4-HV_OM_OM42B04E_(EE).book P age 76 Friday, August 5, 2016 4:24 PM

771-2. Hybridesysteem
1
RAV4-HV_OM_OM42B04E_(EE)
Veiligheid en beveiliging

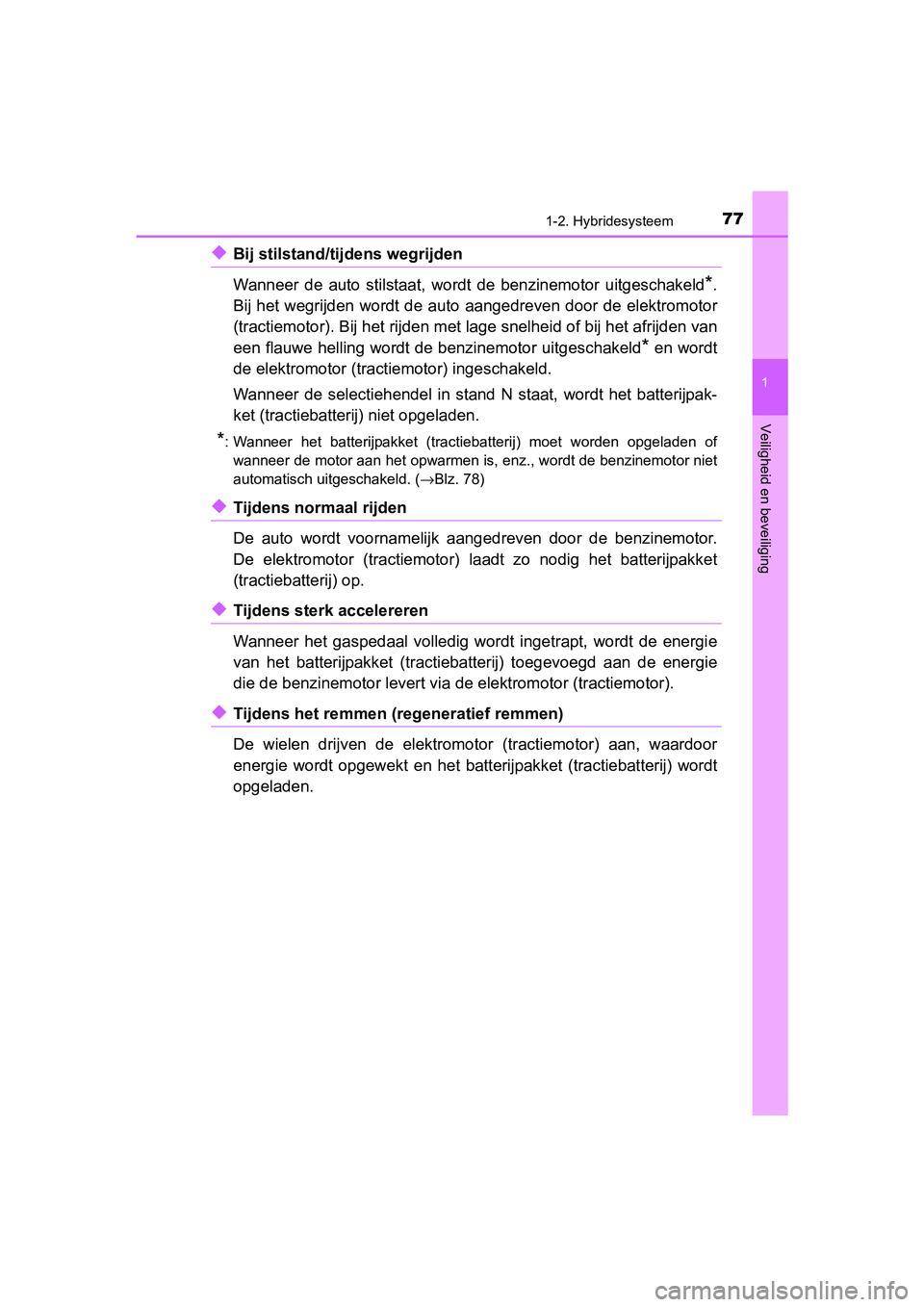

◆Bij stilstand/ti jdens wegrijden
Wanneer de auto stilstaat, wordt de benzinemotor uitgeschakeld
*.
Bij het wegrijden wordt de auto aangedreven door de elektromoto r
(tractiemotor). Bij het rijden met lage snelheid of bij het afr ijden van
een flauwe helling wordt de b enzinemotor uitgeschakeld
* en wordt
de elektromotor (tractiemotor) ingeschakeld.
Wanneer de selectiehendel in stand N staat, wordt het batterijp ak-
ket (tractiebatterij) niet opgeladen.
*: Wanneer het batterijpakket (tractiebatterij) moet worden opgel aden of
wanneer de motor aan het opwarmen is, enz., wordt de benzinemot or niet
automatisch uitgeschakeld. ( →Blz. 78)
◆Tijdens normaal rijden
De auto wordt voornamelijk aangedreven door de benzinemotor.
De elektromotor (tractiemotor) laadt zo nodig het batterijpakke t
(tractiebatterij) op.
◆Tijdens sterk accelereren
Wanneer het gaspedaal volledig wordt ingetrapt, wordt de energi e
van het batterijpakket (tractiebatterij) toegevoegd aan de ener gie
die de benzinemotor levert via de elektromotor (tractiemotor).
◆Tijdens het remmen ( regeneratief remmen)
De wielen drijven de elektromotor (tractiemotor) aan, waardoor
energie wordt opgewekt en het ba tterijpakket (tractiebatterij) wordt
opgeladen.
RAV4-HV_OM_OM42B04E_(EE).book P age 77 Friday, August 5, 2016 4:24 PM

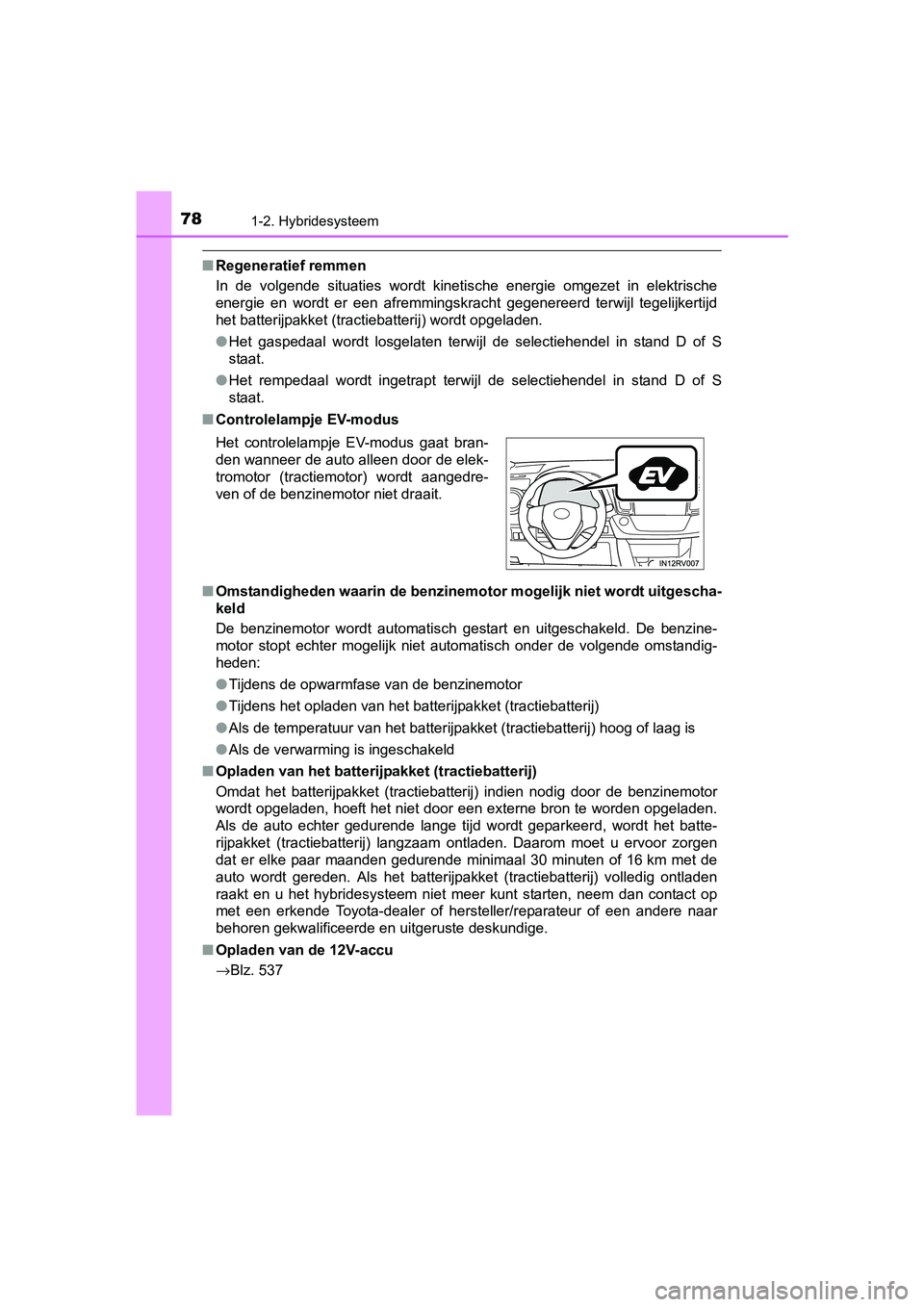

781-2. Hybridesysteem
RAV4-HV_OM_OM42B04E_(EE)
■Regeneratief remmen
In de volgende situaties wordt kinetische energie omgezet in elektrische
energie en wordt er een afremmingskracht gegenereerd terwijl tegelijkertijd
het batterijpakket (tractiebatterij) wordt opgeladen.
●Het gaspedaal wordt losgelaten terwijl de selectiehendel in sta nd D of S
staat.
● Het rempedaal wordt ingetrapt terwijl de selectiehendel in stan d D of S
staat.
■ Controlelampje EV-modus
■ Omstandigheden waarin de benzinemotor mogelijk niet wordt uitge scha-
keld
De benzinemotor wordt automatisch gestart en uitgeschakeld. De benzine-
motor stopt echter mogelijk niet automatisch onder de volgende omstandig-
heden:
● Tijdens de opwarmfase van de benzinemotor
● Tijdens het opladen van het batterijpakket (tractiebatterij)
● Als de temperatuur van het batterijpakket (tractiebatterij) hoo g of laag is
● Als de verwarming is ingeschakeld
■ Opladen van het batterijpakket (tractiebatterij)
Omdat het batterijpakket (tractiebatterij) indien nodig door de benzinemotor
wordt opgeladen, hoeft het niet door een externe bron te worden opgeladen.
Als de auto echter gedurende lange tijd wordt geparkeerd, wordt het batte-
rijpakket (tractiebatterij) langzaam ontladen. Daarom moet u ervoor zorgen
dat er elke paar maanden gedurende minimaal 30 minuten of 16 km met de
auto wordt gereden. Als het batterijpakket (tractiebatterij) vo lledig ontladen
raakt en u het hybridesysteem niet meer kunt starten, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Opladen van de 12V-accu
→Blz. 537 Het controlelampje EV-modus gaat bran-
den wanneer de auto alleen door de elek-
tromotor (tractiemotor) wordt aangedre-
ven of de benzinemotor niet draait.
RAV4-HV_OM_OM42B04E_(EE).book P age 78 Friday, August 5, 2016 4:24 PM

791-2. Hybridesysteem
1
RAV4-HV_OM_OM42B04E_(EE)
Veiligheid en beveiliging

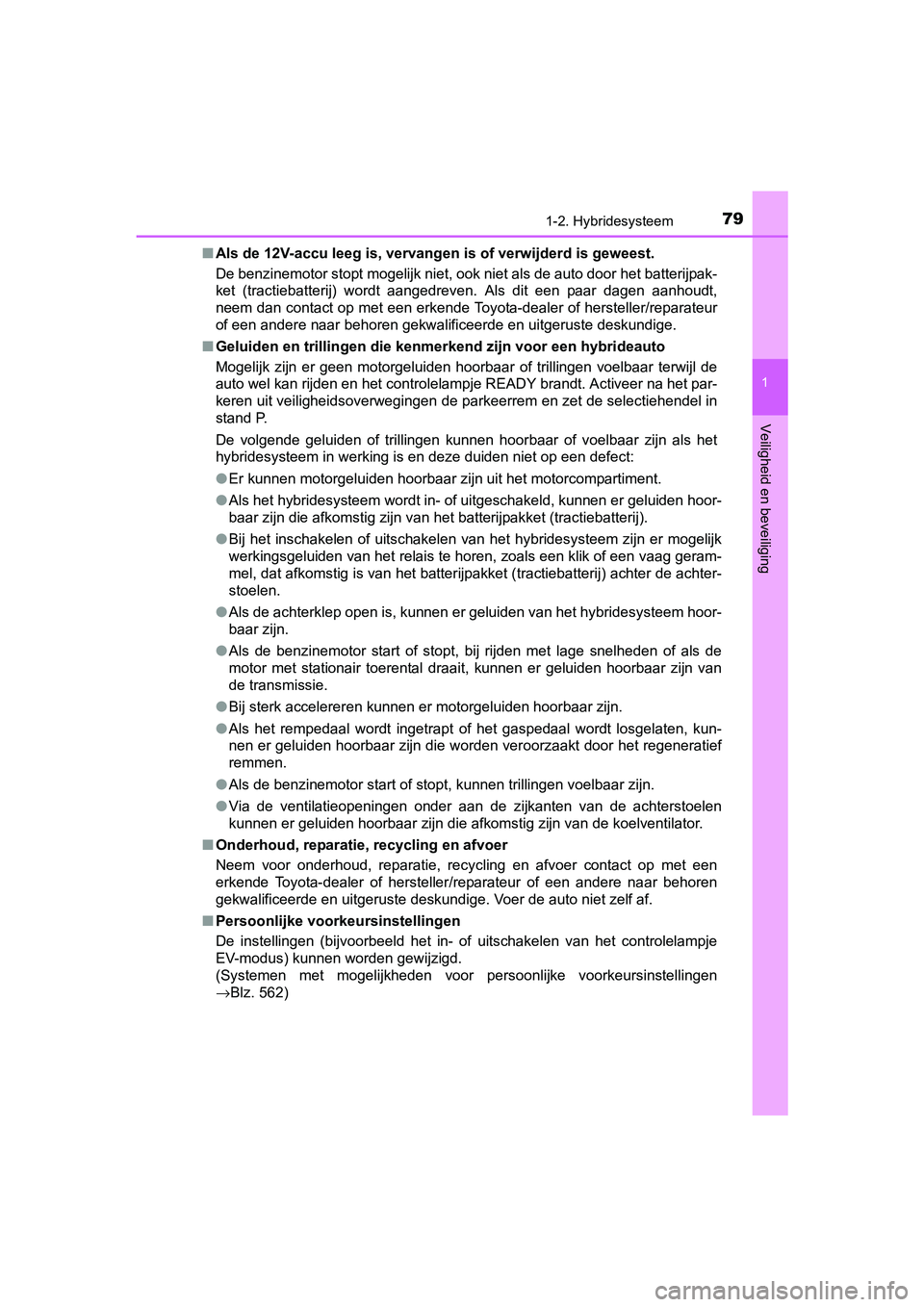

■Als de 12V-accu leeg is, vervange n is of verwijderd is geweest.
De benzinemotor stopt mogelijk niet, ook niet als de auto door het batterijpak-
ket (tractiebatterij) wordt aangedreven. Als dit een paar dagen aanhoudt,
neem dan contact op met een erkende Toyota-dealer of hersteller /reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden hoorbaar of trillingen voel baar terwijl de
auto wel kan rijden en het controlelampje READY brandt. Activee r na het par-
keren uit veiligheidsoverwegingen de parkeerrem en zet de selec tiehendel in
stand P.
De volgende geluiden of trillingen kunnen hoorbaar of voelbaar zijn als het
hybridesysteem in werking is en deze duiden niet op een defect:
● Er kunnen motorgeluiden hoorbaar zijn uit het motorcompartiment .
● Als het hybridesysteem wordt in- of uitgeschakeld, kunnen er ge luiden hoor-
baar zijn die afkomstig zijn van het batterijpakket (tractiebat terij).
● Bij het inschakelen of uitschakelen van het hybridesysteem zijn er mogelijk
werkingsgeluiden van het relais te horen, zoals een klik of een vaag geram-
mel, dat afkomstig is van het batterijpakket (tractiebatterij) achter de achter-
stoelen.
● Als de achterklep open is, kunnen er geluiden van het hybridesy steem hoor-
baar zijn.
● Als de benzinemotor start of stopt, bij rijden met lage snelhed en of als de
motor met stationair toerental draait, kunnen er geluiden hoorb aar zijn van
de transmissie.
● Bij sterk accelereren kunnen er motorgeluiden hoorbaar zijn.
● Als het rempedaal wordt ingetrapt of het gaspedaal wordt losgel aten, kun-
nen er geluiden hoorbaar zijn die worden veroorzaakt door het r egeneratief
remmen.
● Als de benzinemotor start of stopt, kunnen trillingen voelbaar zijn.
● Via de ventilatieopeningen onder aan de zijkanten van de achter stoelen
kunnen er geluiden hoorbaar zijn die afkomstig zijn van de koel ventilator.
■ Onderhoud, reparatie, recycling en afvoer
Neem voor onderhoud, reparatie, recycling en afvoer contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Voer de auto niet zelf af.
■ Persoonlijke voorkeursinstellingen
De instellingen (bijvoorbeeld het in- of uitschakelen van het controlelampje
EV-modus) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen
→Blz. 562)
RAV4-HV_OM_OM42B04E_(EE).book P age 79 Friday, August 5, 2016 4:24 PM

801-2. Hybridesysteem
RAV4-HV_OM_OM42B04E_(EE)

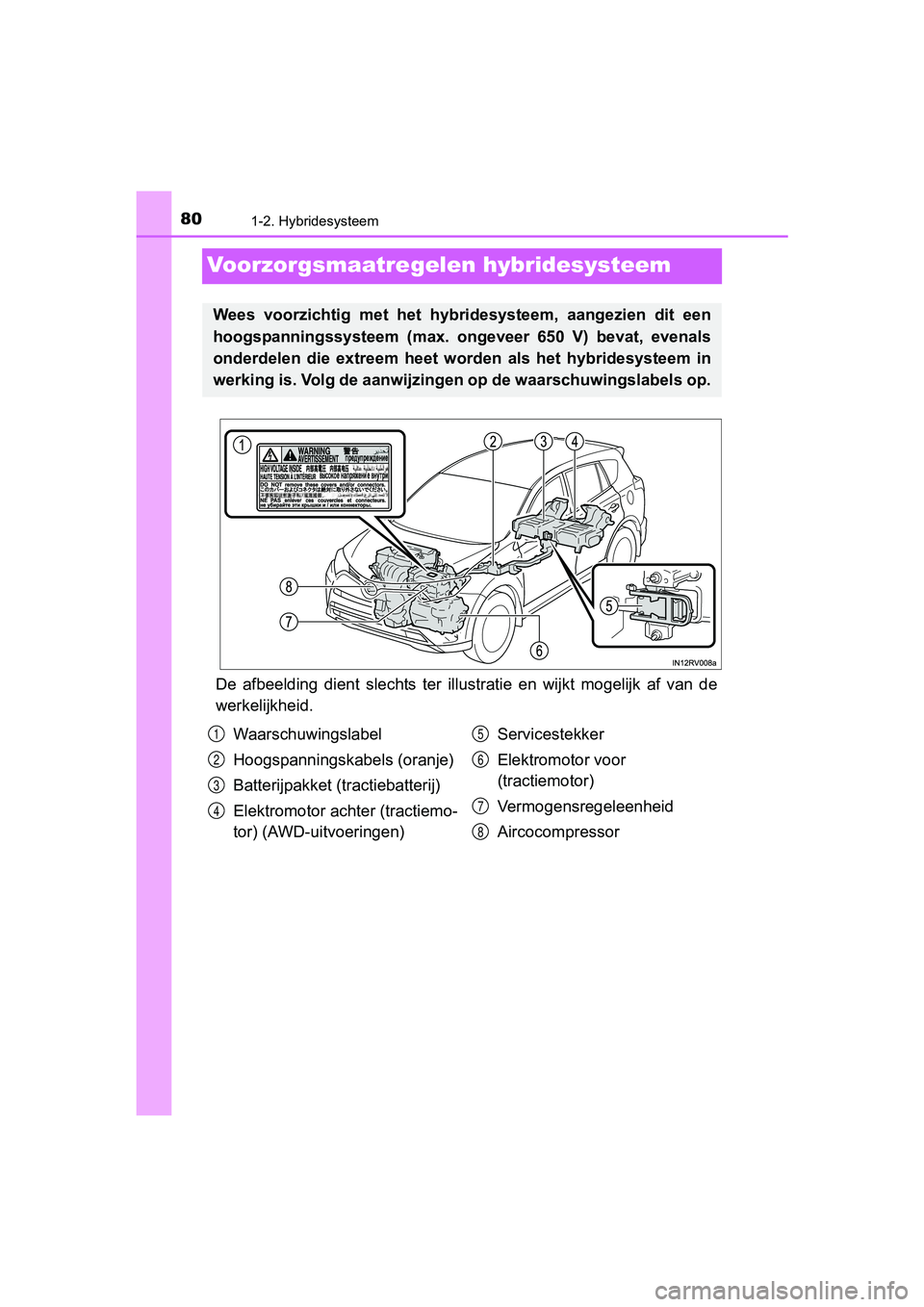

Voorzorgsmaatregelen hybridesysteem
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de
werkelijkheid.
Wees voorzichtig met het hybr idesysteem, aangezien dit een
hoogspanningssysteem (max. ongeveer 650 V) bevat, evenals
onderdelen die extreem heet worden als het hybridesysteem in
werking is. Volg de aanwijzinge n op de waarschuwingslabels op.
Waarschuwingslabel
Hoogspanningskabels (oranje)
Batterijpakket (tractiebatterij)
Elektromotor achter (tractiemo-
tor) (AWD-uitvoeringen) Servicestekker
Elektromotor voor
(tractiemotor)
Vermogensregeleenheid
Aircocompressor1
2
3
4
5
6
7
8
RAV4-HV_OM_OM42B04E_(EE).book P
age 80 Friday, August 5, 2016 4:24 PM
