811-2. Hybridesysteem
1
RAV4-HV_OM_OM42B04E_(EE)
Veiligheid en beveiliging
De ventilatie- en luchtafvoerope-
ningen voor het batterijpakket
(tractiebatterij) bevinden zich res-
pectievelijk onder de achterstoe-
len en tussen de achterstoelen en
de afdekplaat. Als de ventilatie-
opening wordt afgedekt, kan het
door het batterijpakket (tractiebat-
terij) geleverde vermogen afne-
men.
Het vermogen van het batterijpak-
ket (tractiebatterij) neemt niet af,
ook niet als de ruimte tussen het
bovenste deel van de luchtafvoer-
openingen aan de achterzijde van
de achterstoelen en de afdekplaat
wordt afgedekt door bijvoorbeeld
bagage.
Het uitschakelsysteem voor noodgev allen zorgt ervoor dat het hoog-
spanningssysteem en de brandstof pomp worden uitgeschakeld als de
botsingssensor een aanrijding met een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op een elektrische
schok en brandstoflekkage tot een minimum te beperken. Als het uit-
schakelsysteem voor noodgevallen in werking is getreden, kunt u uw
auto niet meer starten. Neem voor het herstarten van het hybrid esys-
teem contact op met een erkende Toyota-dealer of hersteller/rep ara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Ventilatie- en luchtafvoeropeningen batterijpakket
(tractiebatterij)
Ventilatieopeningen
Luchtafvoeropeningen
Uitschakelsysteem v oor noodgevallen
RAV4-HV_OM_OM42B04E_(EE).book P age 81 Friday, August 5, 2016 4:24 PM

821-2. Hybridesysteem
RAV4-HV_OM_OM42B04E_(EE)
Als er een storing in het hybridesysteem optreedt, of als het systeem
onjuist wordt bediend, wordt aut omatisch een melding weergegeven.
Lees de op het multi-informatie-
display weergegeven waarschu-
wingsmelding en volg de
aanwijzingen op. ( →Blz. 483)
■Als er een waarschuwingslampje g aat branden of een waarschuwings-
melding wordt weergegeven of a ls de 12V-accu wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Probeer in dit geval he t systeem
opnieuw te starten. Neem als het controlelampje READY niet gaat branden
contact op met een erkende Toyota-dealer of hersteller/reparate ur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als de brandstof opraakt
Als de brandstof op is en het hybridesysteem niet kan worden ge start, vult u
de tank met ten minste de hoeveelheid benzine die nodig is om h et waar-
schuwingslampje laag brandstofniveau (→Blz. 478) uit te laten gaan. Als er
slechts een kleine hoeveelheid brandstof in de tank zit, kan he t hybridesys-
teem mogelijk niet worden gestart. (De standaardhoeveelheid bra ndstof is
ongeveer 10,1 liter, als de auto op een vlakke ondergrond staat. Deze
waarde kan afwijken als de auto op een helling staat. Vul brand stof bij wan-
neer de auto schuin staat.)
■ Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels van hybrideauto's zijn vo orzien
van een afscherming voor elektromagnetische golven en zenden on geveer
net zo veel elektromagnetische golven uit als conventionele aut o's met een
benzinemotor, of elektronische huishoudapparatuur.
● Uw auto kan storingen veroorzaken in niet-originele audio-onder delen.
■ Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractiebatterij) is beper kt. De levens-
duur van het batterijpakket (tractiebatterij) kan veranderen afhankelijk van de
rijstijl en de rijomstandigheden.
■ Declaration of conformity
De uitstoot van waterstof van dit model voldoet aan reglement E CE100 (voor
de veiligheid van elektrisch aangedreven auto's met batterijen) .

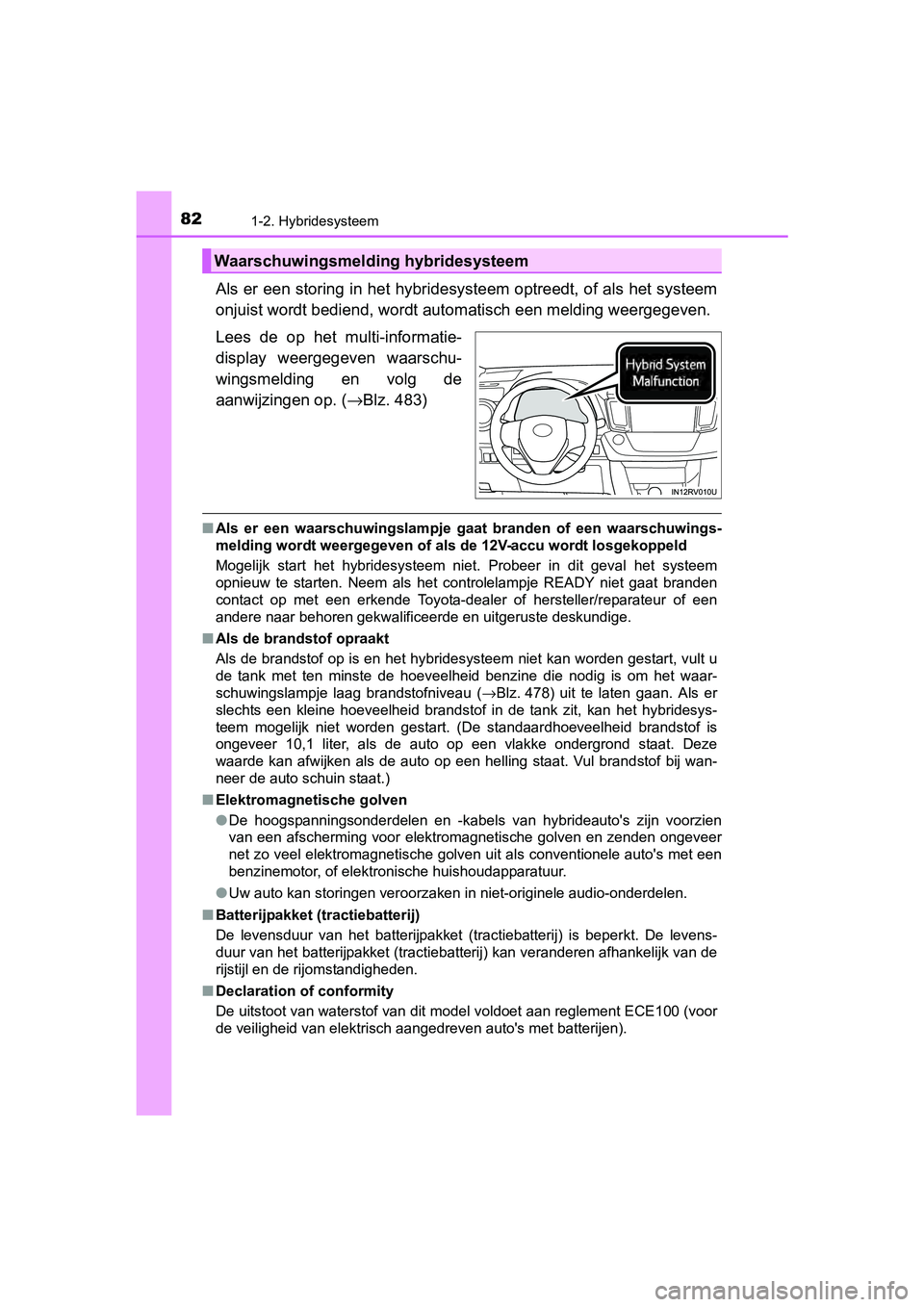

Waarschuwingsmelding hybridesysteem
RAV4-HV_OM_OM42B04E_(EE).book P age 82 Friday, August 5, 2016 4:24 PM

831-2. Hybridesysteem
1
RAV4-HV_OM_OM42B04E_(EE)
Veiligheid en beveiliging
WAARSCHUWING

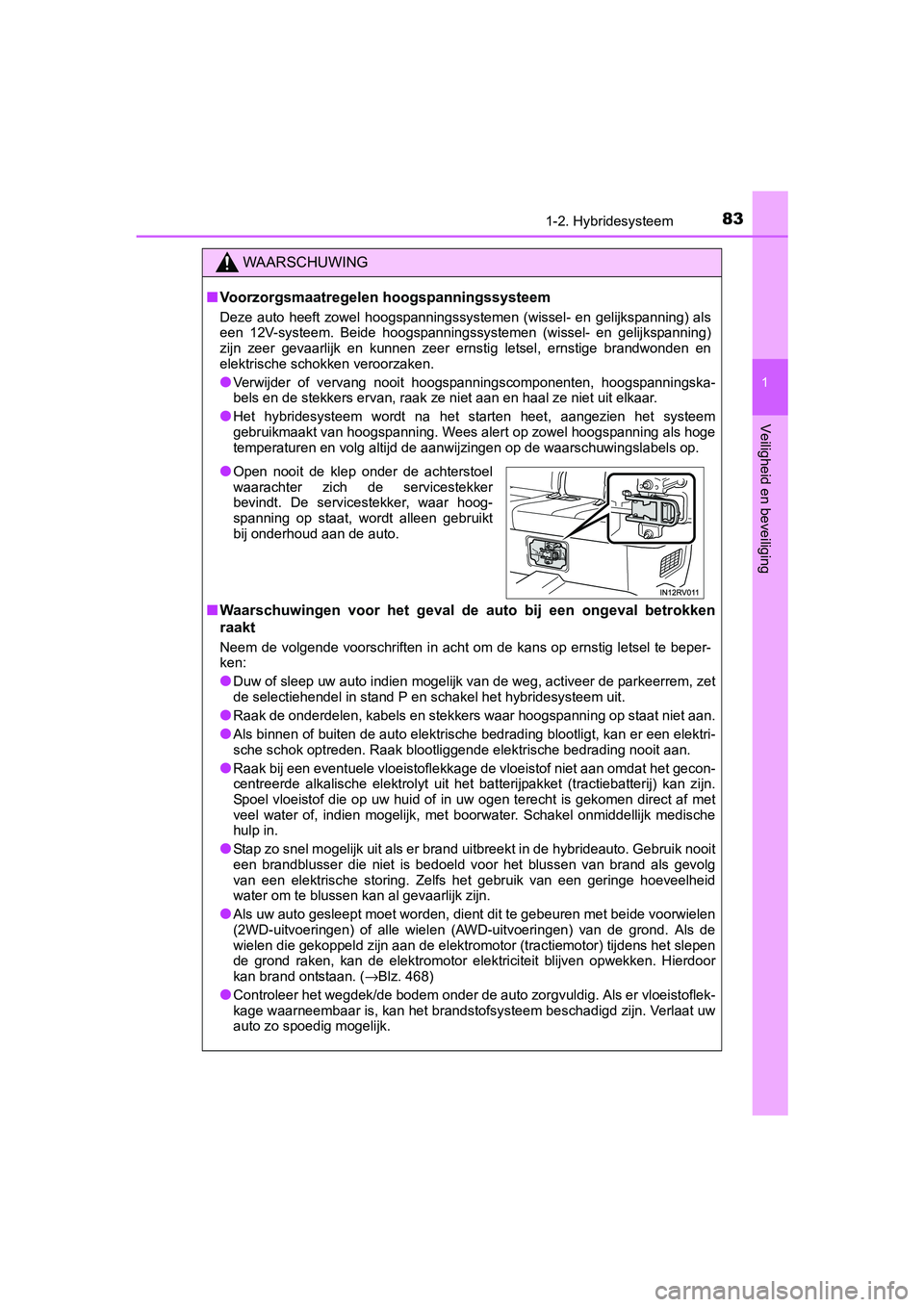

■Voorzorgsmaatregelen hoogspanningssysteem
Deze auto heeft zowel hoogspanningssystemen (wissel- en gelijks panning) als
een 12V-systeem. Beide hoogspanningssystemen (wissel- en gelijk spanning)
zijn zeer gevaarlijk en kunnen zeer ernstig letsel, ernstige br andwonden en
elektrische schokken veroorzaken.
●Verwijder of vervang nooit hoogspanningscomponenten, hoogspanni ngska-
bels en de stekkers ervan, raak ze niet aan en haal ze niet uit elkaar.
●Het hybridesysteem wordt na het starten heet, aangezien het sys teem
gebruikmaakt van hoogspanning. W ees alert op zowel hoogspanning als hoge
temperaturen en volg altijd de aanwijzingen op de waarschuwings labels op.
■Waarschuwingen voor het geval d e auto bij een ongeval betrokken
raakt
Neem de volgende voorschriften in acht om de kans op ernstig le tsel te beper-
ken:
●Duw of sleep uw auto indien mogel ijk van de weg, activeer de parkeerrem, zet
de selectiehendel in s tand P en schakel het hybridesysteem uit.
●Raak de onderdelen, kabels en stekkers waar hoogspanning op sta at niet aan.
●Als binnen of buiten de auto elektrische bedrading blootligt, kan er een elektri-
sche schok optreden. Raak blootlig gende elektrische bedrading nooit aan.
●Raak bij een eventuele vloeistoflekkage de vloeistof niet aan o mdat het gecon-
centreerde alkalische elektrolyt uit het batterijpakket (tractiebatterij) kan zijn.
Spoel vloeistof die op uw huid of in uw ogen terecht is gekomen direct af met
veel water of, indien mogelijk, met boorwater. Schakel onmiddel lijk medische
hulp in.
●Stap zo snel mogelijk uit als er brand uitbreekt in de hybridea uto. Gebruik nooit
een brandblusser die niet is bedoeld voor het blussen van brand als gevolg
van een elektrische storing. Z elfs het gebruik van een geringe hoeveelheid
water om te blussen kan al gevaarlijk zijn.
●Als uw auto gesleept moet worden, dient dit te gebeuren met bei de voorwielen
(2WD-uitvoeringen) of alle wiel en (AWD-uitvoeringen) van de gro nd. Als de
wielen die gekoppeld zijn aan de elektromotor (tractiemotor) tijdens het slepen
de grond raken, kan de elektromoto r elektriciteit blijven opwekken. Hierdoor
kan brand ontstaan. (→ Blz. 468)
●Controleer het wegdek/de bodem o nder de auto zorgvuldig. Als er vloeistoflek-
kage waarneembaar is, kan het brandstofsysteem beschadigd zijn. Verlaat uw
auto zo spoedig mogelijk.
●Open nooit de klep onder de achterstoel
waarachter zich de servicestekker
bevindt. De servicestekker, waar hoog-
spanning op staat, wordt alleen gebruikt
bij onderhoud aan de auto.
RAV4-HV_OM_OM42B04E_(EE).book P age 83 Friday, August 5, 2016 4:24 PM

841-2. Hybridesysteem
RAV4-HV_OM_OM42B04E_(EE)
WAARSCHUWING
■Batterijpakket (tractiebatterij)
●
U mag het batterijpakket nooit doorverkopen, overdragen aan iem and anders
of aanpassen. Om ongelukken te voorkomen worden batterijpakkett en die uit
afgedankte auto's worden gehaald , ingezameld door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali ficeerde en uit-
geruste deskundige. Voer het batterijpakket niet zelf af.
Als batterijpakketten niet juist worden ingezameld, kan het vol gende gebeu-
ren, met ernstig l etsel tot gevolg:
• Het batterijpakket kan illegaal worden verkocht of ergens word en gedumpt,
het is schadelijk voor het milieu en iemand kan een onderdeel a anraken dat
onder hoogspanning staat en een e lektrische schok krijgen.
• Het batterijpakket is bedoeld om uitsluitend te worden gebruik t in uw hybri-
deauto. Als het batterijpakket bui ten uw auto wordt gebruikt of op een of
andere manier wordt aangepast, kunnen er ongelukken mee gebeure n:
iemand kan een elektrische schok krijgen, het batterijpakket ka n hitte en
rook genereren, er kan zich een ontploffing voordoen en er kan elektrolyt uit
het batterijpakket lekken.
Wanneer u uw auto doorverkoopt of overdraagt, is het risico van een ongeval
zeer groot, omdat de persoon die de auto ontvangt mogelijk niet op de hoogte
is van deze gevaren.
●Als uw auto wordt afgevoerd zonder dat het batterijpakket is ve rwijderd,
bestaat de kans op zware elektrische schokken als hoogspannings onderde-
len, kabels en aansluitingen hiervan aangeraakt worden. Wanneer uw auto
moet worden afgevoerd, dient het batterijpakket te worden afgev oerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Als het batterijpakke t niet op de
juiste manier wordt afgevoerd, kan dit elektrische schokken ver oorzaken,
waardoor ernstig letsel kan ontstaan.

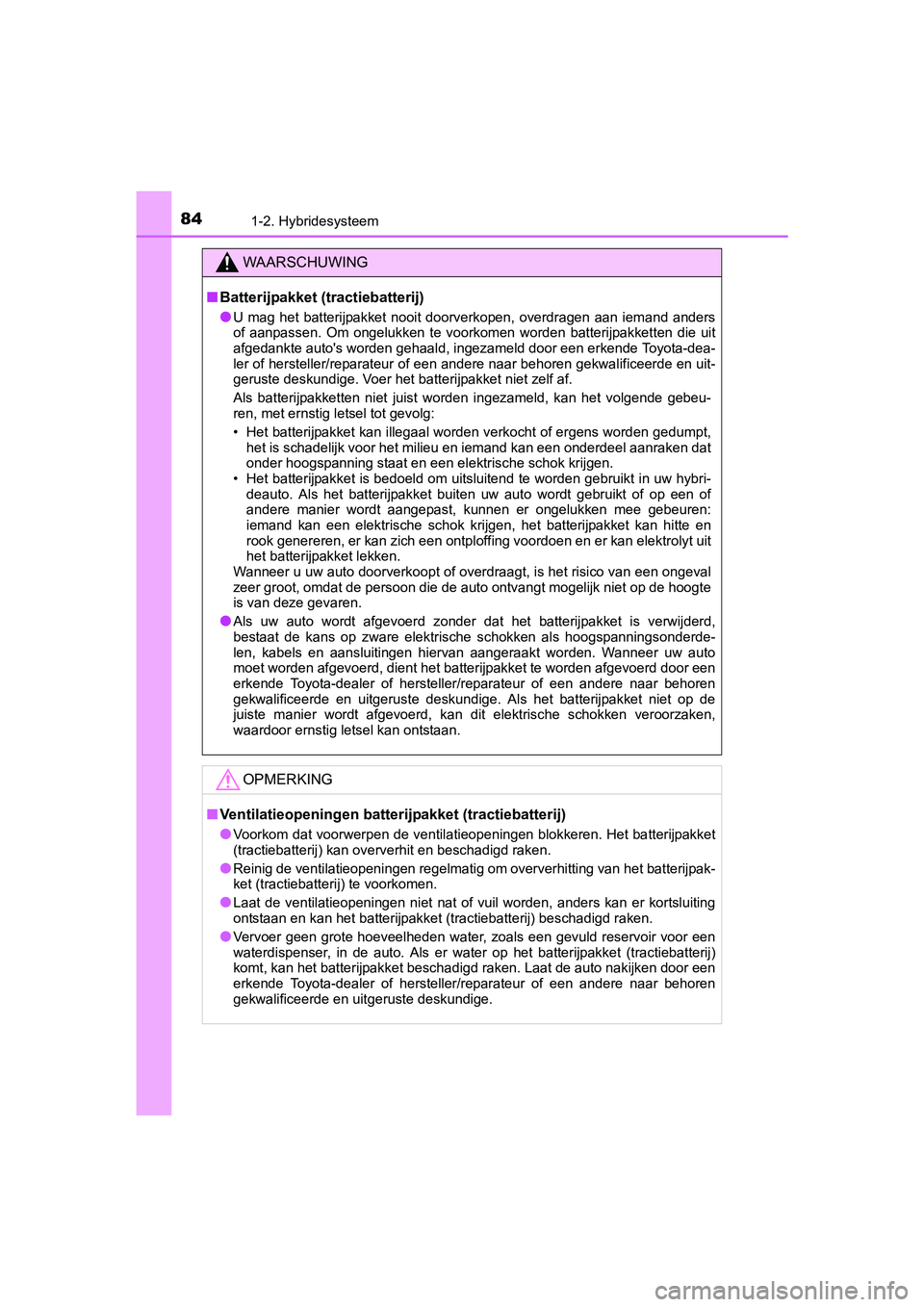

OPMERKING
■ Ventilatieopeningen batterijpakket (tractiebatterij)
●
Voorkom dat voorwerpen de ventila tieopeningen blokkeren. Het batterijpakket
(tractiebatterij) kan overve rhit en beschadigd raken.
●Reinig de ventilatieopeningen regelmatig om oververhitting van het batterijpak-
ket (tractiebatterij) te voorkomen.
●Laat de ventilatieopeningen niet nat of vuil worden, anders kan er kortsluiting
ontstaan en kan het batterijpakke t (tractiebatterij) beschadigd raken.
●Vervoer geen grote hoeveelheden water, zoals een gevuld reservo ir voor een
waterdispenser, in de auto. Als e r water op het batterijpakket (tractiebatterij)
komt, kan het batterijpakket be schadigd raken. Laat de auto nak ijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
RAV4-HV_OM_OM42B04E_(EE).book P age 84 Friday, August 5, 2016 4:24 PM

85
1
1-3. Antidiefstalsysteem
RAV4-HV_OM_OM42B04E_(EE)
Veiligheid en beveiliging

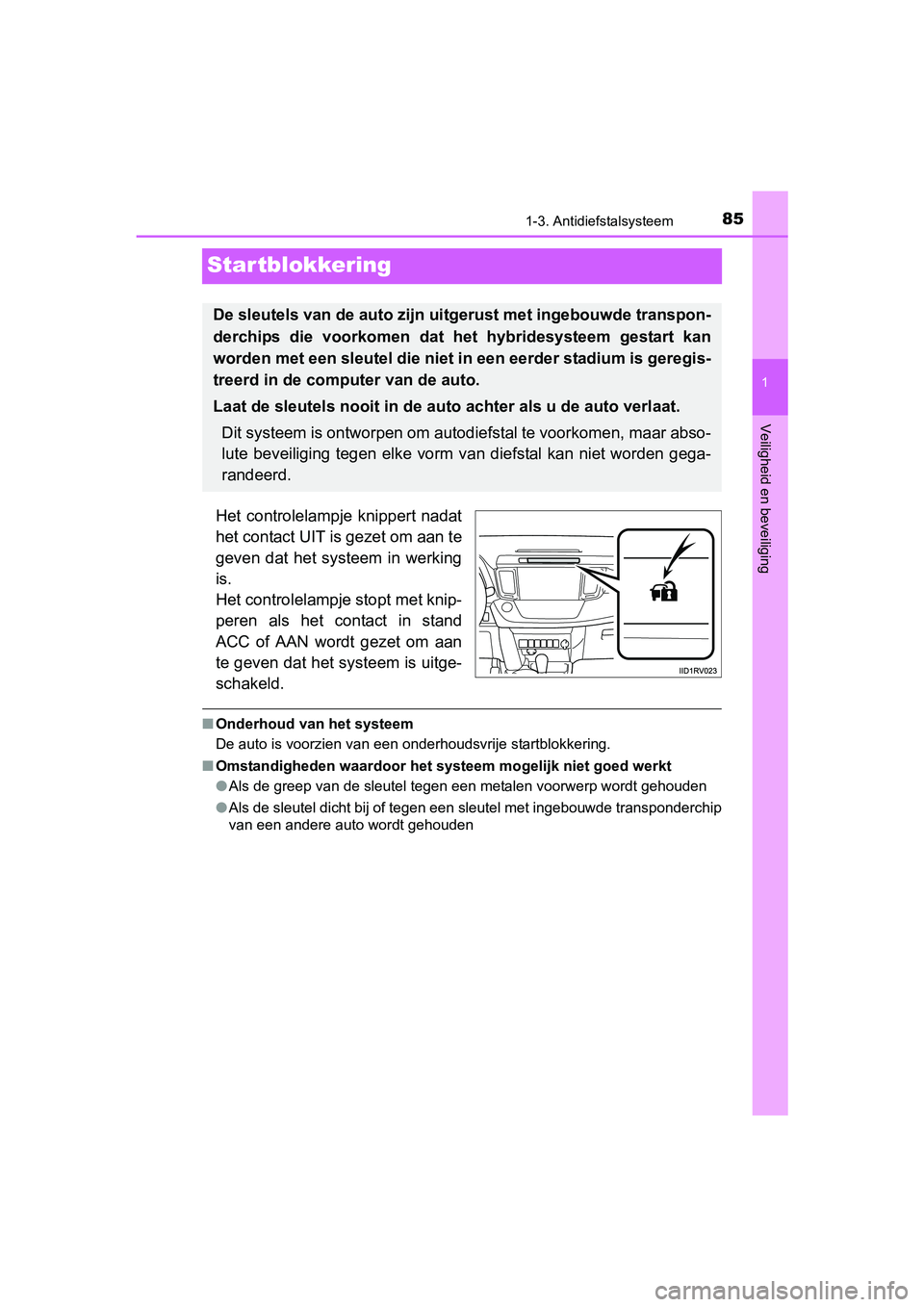

Startblokkering
Het controlelampje knippert nadat
het contact UIT is gezet om aan te
geven dat het systeem in werking
is.
Het controlelampje stopt met knip-
peren als het contact in stand
ACC of AAN wordt gezet om aan
te geven dat het systeem is uitge-
schakeld.
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije startblokkering.
■ Omstandigheden waardoor het systeem mogelijk niet goed werkt
●Als de greep van de sleutel tegen een metalen voorwerp wordt gehouden
● Als de sleutel dicht bij of tegen een sleutel met ingebouwde tr ansponderchip
van een andere auto wordt gehouden
De sleutels van de auto zijn uitgerust met ingebouwde transpon-
derchips die voorkomen dat he t hybridesysteem gestart kan
worden met een sleutel die niet in een eerder stadium is geregi s-
treerd in de computer van de auto.
Laat de sleutels nooit in de auto achter als u de auto verlaat.
Dit systeem is ontworpen om autodi efstal te voorkomen, maar abso-
lute beveiliging tegen elke vorm van diefstal kan niet worden gega-
randeerd.
RAV4-HV_OM_OM42B04E_(EE).book P age 85 Friday, August 5, 2016 4:24 PM

861-3. Antidiefstalsysteem
RAV4-HV_OM_OM42B04E_(EE)■

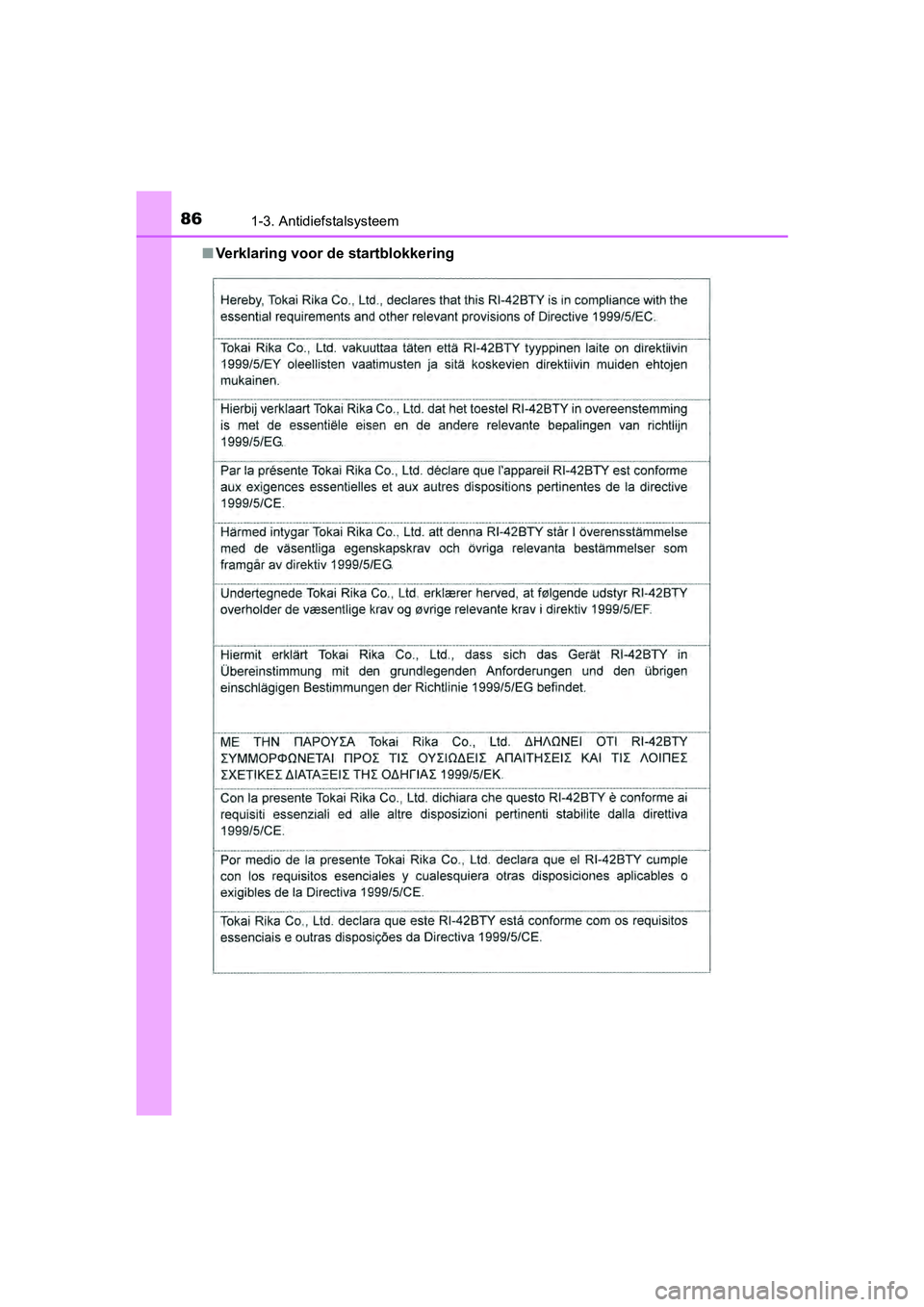

Verklaring voor de startblokkering
