TOYOTA RAV4 HYBRID 2017 Instrukcja obsługi (in Polish)

Zapobieganie wyczerpaniu si´ baterii w elektronicznym kluczyku
Funkcja oszcz´dzania energii elektronicznego kluczyka ogranicza wyczerpy-
wanie si´ jego baterii dzi´ki wy∏àczeniu odbioru fal radiowych.
Nacisnàç przycisk dwa razy, jednoczeÊnie
przytrzymujàc wciÊni´ty przycisk . Upewniç
si´, czy dioda kontrolna w kluczyku mign´∏a 4
razy.
Gdy w∏àczony jest tryb oszcz´dzania energii
elektronicznego kluczyka, funkcja dost´pu
do samochodu z u˝yciem elektronicznego
kluczyka nie dzia∏a. W celu wy∏àczenia trybu
oszcz´dzania energii nale˝y nacisnàç do-
wolny przycisk w kluczyku.
Czynniki powodujàce zak∏ócenie dzia∏ania
System elektronicznego kluczyka wykorzystuje fale radiowe o niewielkiej
mocy. W ni˝ej wyszczególnionych warunkach mogà nie dzia∏aç prawid∏owo
funkcja dost´pu do samochodu z u˝yciem elektronicznego kluczyka, uk∏ad
bezprzewodowego zdalnego sterowania i elektronicznej blokady rozruchu
hybrydowego uk∏adu nap´dowego.
(Sposób post´powania w takiej sytuacji:
S. 532)
W przypadku roz∏adowania baterii w elektronicznym kluczyku.
W pobli˝u obiektów emitujàcych silne pola elektromagnetyczne, takich jak
wie˝e telewizyjne, elektrownie, stacje paliwowe, nadajniki radiowe, du˝e
ekrany wizyjne, lotniska itp.
W przypadku noszenia elektronicznego kluczyka razem z przenoÊnymi
urzàdzeniami ∏àcznoÊci w rodzaju radiotelefonów, telefonów komórkowych,
telefonów bezprzewodowych lub innych tego typu urzàdzeƒ.
W przypadku dotykania lub zas∏aniania elektronicznego kluczyka metalo-
wymi przedmiotami, takimi jak:
• Kar ty pokryte folià aluminiowà
• Pude∏ka papierosowe z wk∏adkà z folii aluminiowej
• Metalowe por tfele lub pude∏ka
• Monety
• Metalowe urzàdzenia do rozgrzewania d∏oni
• NoÊniki CD lub DVD
W zasi´gu dzia∏ania innych elektronicznych kluczyków (emitujàcych fale
radiowe).
W przypadku noszenia elektronicznego kluczyka wraz z urzàdzeniem emi-
tujàcym fale radiowe, takim jak:
• Inny elektroniczny kluczyk lub nadajnik bezprzewodowego zdalnego ste-
rowania emitujàcy fale radiowe
• Komputer lub notes elektroniczny (PDA)
• Cyfrowy odtwarzacz audio
• PrzenoÊna konsola do gier
Gdy tylna szyba samochodu pokryta jest metalizowanà folià przyciemnia-
jàcà lub zas∏oni´ta innego rodzaju obiektami metalicznymi.
Gdy elektroniczny kluczyk znajduje si´ w pobli˝u ∏adowarki lub urzàdzeƒ
elektronicznych.
3-2. Otwieranie, zamykanie oraz blokowanie drzwi161
3
Dzia∏anie poszczególnych podzespo∏ów
43 RAV4 HV OM42B04E 9/2/16 1:01 PM Page 161 (Black plate)

Uwagi dotyczàce dzia∏ania funkcji dost´pu do samochodu z u˝yciem
elektronicznego kluczyka
Nawet je˝eli elektroniczny kluczyk znajduje si´ w obszarze dzia∏ania (w ob-
szarze detekcji), w nast´pujàcych warunkach funkcja dost´pu do samo-
chodu z u˝yciem elektronicznego kluczyka mo˝e dzia∏aç nieprawid∏owo:
• Gdy przy próbie zablokowania bàdê odblokowania drzwi kluczyk jest zbyt
blisko szyby bocznej lub zewn´trznej klamki drzwi bàdê znajduje si´ zbyt
nisko lub zbyt wysoko.
• Gdy przy próbie otworzenia drzwi baga˝nika kluczyk znajduje si´ zbyt ni-
sko lub zbyt wysoko bàdê zbyt blisko Êrodkowej cz´Êci tylnego zderzaka.
• Gdy przy próbie uruchomienia hybrydowego uk∏adu nap´dowego lub
wybierania stanów operacyjnych przyciskiem rozruchu elektroniczny
kluczyk znajduje si´ na desce rozdzielczej, na tylnej pó∏ce podokiennej,
na pod∏odze, w kieszeni drzwi lub w schowku w desce rozdzielczej.
Wysiadajàc z samochodu, nie nale˝y pozostawiaç elektronicznego kluczyka
na desce rozdzielczej lub w pobli˝u kieszeni drzwi. W zale˝noÊci od warunków
odbioru fal radiowych jego sygna∏y mog∏yby zostaç zarejestrowane przez an-
ten´ na zewnàtrz kabiny, co umo˝liwi∏oby zablokowanie drzwi od zewnàtrz ka-
biny, powodujàc ryzyko uwi´zienia elektronicznego kluczyka w samochodzie.
Dopóki elektroniczny kluczyk pozostaje w zasi´gu detekcyjnym, drzwi mogà zo-
staç zablokowane i odblokowane przez ka˝dà osob´. Jednak mo˝liwe jest od-
blokowanie tylko tych drzwi, w zasi´gu których pozostaje elektroniczny kluczyk.
Mo˝liwe jest uruchomienie hybrydowego uk∏adu nap´dowego, je˝eli elek-
troniczny kluczyk znajduje si´ na zewnàtrz samochodu w pobli˝u szyby.
Je˝eli elektroniczny kluczyk znajduje si´ w zasi´gu detekcyjnym i na ze-
wn´trznà klamk´ dostanie si´ du˝a iloÊç wody, np. podczas deszczu lub
w myjni samochodowej, mo˝e nastàpiç samoczynne odblokowanie lub za-
blokowanie drzwi. (Je˝eli jednak drzwi nie zostanà otwar te, po up∏ywie oko-
∏o 30 sekund nastàpi ich automatyczne zablokowanie.)
Je˝eli drzwi zostanà zablokowane przy u˝yciu bezprzewodowego zdalne-
go sterowania, gdy elektroniczny kluczyk znajdowa∏ si´ blisko samochodu,
mo˝e si´ zdarzyç, ˝e nie b´dzie mo˝liwe ich odblokowanie z u˝yciem funk-
cji dost´pu do samochodu z u˝yciem elektronicznego kluczyka. (Nale˝y
wtedy u˝yç bezprzewodowego zdalnego sterowania.)
W przypadku uchwycenia klamki d∏onià w r´kawiczce zablokowanie drzwi
mo˝e nie nastàpiç lub mo˝e nastàpiç z pewnym opóênieniem. W takiej sy-
tuacji nale˝y dotknàç czujnika nieos∏oni´tà d∏onià.
Po zablokowaniu drzwi za pomocà czujnika blokady sygna∏ potwierdzajàcy
mo˝e pojawiç si´ tylko dwa razy z rz´du. Po kolejnym zablokowaniu drzwi
sygna∏ nie b´dzie wyÊwietlany (w niektórych wersjach).
Je˝eli na zewn´trznà klamk´ dostanie si´ du˝a iloÊç wody, gdy elektroniczny
kluczyk znajduje si´ w obszarze dzia∏ania, mo˝e nastàpiç naprzemienne
zablokowanie i odblokowanie drzwi. W takiej sytuacji podczas mycia samo-
chodu nale˝y post´powaç w nast´pujàcy sposób:
• Pozostawiç elektroniczny kluczyk w odleg∏oÊci co najmniej 2 m od samo-
chodu (pami´tajàc o zabezpieczeniu kluczyka przed kradzie˝à).
• W celu wy∏àczenia funkcji dost´pu do samochodu z u˝yciem elektroniczne-
go kluczyka w∏àczyç tryb oszcz´dzania energii elektronicznego kluczyka.
(
S. 161)
1623-2. Otwieranie, zamykanie oraz blokowanie drzwi
43 RAV4 HV OM42B04E 9/2/16 1:01 PM Page 162 (Black plate)

Gdy podczas mycia samochodu elektroniczny kluczyk pozostaje we-
wnàtrz samochodu, w reakcji na zamoczenie zewn´trznych klamek
drzwi mo˝e pojawiç si´ komunikat ostrzegawczy oraz na zewnàtrz
pojazdu rozlegnie si´ sygna∏ akustyczny. W takiej sytuacji nale˝y
zablokowaç wszystkie drzwi, aby przerwaç sygnalizacj´.
Oblodzony, zab∏ocony lub pokryty Êniegiem czujnik blokujàcy mo˝e nie
dzia∏aç prawid∏owo. W takiej sytuacji nale˝y oczyÊciç powierzchni´ czuj-
nika i powtórzyç prób´ lub dotknàç czujnika blokady we wg∏´bieniu
w dolnej cz´Êci klamki przednich drzwi.
W przypadku zbyt gwa∏townego znalezienia si´ w zasi´gu detekcyjnym
anten systemu elektronicznego kluczyka bàdê przedwczesnego uchwy-
cenia klamki odblokowanie drzwi mo˝e nie nastàpiç. W takiej sytuacji
nale˝y puÊciç klamk´ i przed ponownym jej pociàgni´ciem upewniç si´,
˝e nastàpi∏o odblokowanie drzwi.
W przypadku uchwycenia klamki d∏onià w r´kawiczce odblokowanie
drzwi mo˝e nie nastàpiç.
Gdy w obr´bie zasi´gu detekcyjnego znajduje si´ inny elektroniczny
kluczyk, odblokowanie drzwi w reakcji na uchwycenie klamki mo˝e na-
stàpiç z pewnym opóênieniem.
Gdy samochód nie jest u˝ywany przez d∏u˝szy czas
W celu ograniczenia ryzyka kradzie˝y nie nale˝y pozostawiaç elektronicznego
kluczyka w obr´bie 2 m od samochodu.
Funkcj´ dost´pu do samochodu z u˝yciem elektronicznego kluczyka mo˝na
zawczasu wy∏àczyç. (
S. 561)
Warunki prawid∏owego dzia∏ania
Warunkiem dzia∏ania funkcji dost´pu do samochodu z u˝yciem elektronicznego
kluczyka jest posiadanie przy sobie elektronicznego kluczyka. Podczas pos∏u-
giwania si´ nim od zewnàtrz samochodu elektroniczny kluczyk nie powinien
znajdowaç si´ zbyt blisko nadwozia.
W zale˝noÊci od po∏o˝enia i sposobu trzymania elektroniczny kluczyk mo˝e
nie zostaç prawid∏owo zidentyfikowany i uk∏ad mo˝e nie dzia∏aç prawid∏owo.
(Mo˝e nastàpiç przypadkowe wy∏àczenie autoalarmu lub nie zadzia∏a funkcja
przeciwdzia∏ania zablokowaniu drzwi.)
Gdy funkcja dost´pu do samochodu z u˝yciem elektronicznego kluczyka
nie dzia∏a prawid∏owo
Zablokowanie i odblokowanie drzwi: U˝yç mechanicznego kluczyka.
(
S. 532)
Uruchamianie hybrydowego uk∏adu nap´dowego:
S. 533
3-2. Otwieranie, zamykanie oraz blokowanie drzwi163
3
Dzia∏anie poszczególnych podzespo∏ów
43 RAV4 HV OM42B04E 9/2/16 1:01 PM Page 163 (Black plate)

Wyczerpanie baterii w elektronicznym kluczyku
W normalnych warunkach trwa∏oÊç baterii wynosi od 1 roku do 2 lat.
W przypadku wyczerpania baterii, po wy∏àczeniu hybrydowego uk∏adu nap´-
dowego, rozlegnie si´ alarm dêwi´kowy w kabinie samochodu. (
S. 502)
Poniewa˝ elektroniczny kluczyk stale odbiera sygna∏y radiowe, jego bateria
ulega roz∏adowywaniu nawet wtedy, gdy nie jest on u˝ywany. Wystàpienie
któregokolwiek z ni˝ej opisanych objawów mo˝e oznaczaç wyczerpanie ba-
terii w kluczyku. W razie potrzeby nale˝y jà wymieniç na nowà. (
S. 447)
• Nie dzia∏ajà funkcje dost´pu do samochodu z u˝yciem elektronicznego
kluczyka lub bezprzewodowego zdalnego sterowania.
• Uleg∏ skróceniu zasi´g operacyjny tych funkcji.
• Nie zapala si´ dioda kontrolna w kluczyku.
W celu unikni´cia ryzyka przedwczesnego wyczerpania baterii nie nale˝y
pozostawiaç elektronicznego kluczyka w odleg∏oÊci mniejszej ni˝ 1 m od
urzàdzeƒ elektrycznych emitujàcych pole elektromagnetyczne, takich jak:
• Telewizory
• Komputery
• Telefony komórkowe, telefony bezprzewodowe i ∏adowarki do akumulatorów
• Telefony komórkowe lub telefony bezprzewodowe w trakcie ∏adowania
• Lampy sto∏owe
• Indukcyjne p∏yty grzewcze
Ustawienia w∏asne
Mo˝liwa jest zmiana niektórych ustawieƒ (np. funkcji dost´pu do samochodu
z u˝yciem elektronicznego kluczyka).
(Funkcje podlegajàce zmianie ustawieƒ:
S. 566)
Je˝eli system elektronicznego kluczyka zosta∏ wy∏àczony w ustawieniach
w∏asnych
Zablokowanie i odblokowanie drzwi:
U˝yç bezprzewodowego zdalnego sterowania lub mechanicznego kluczyka.
(
S. 138, 532)
Uruchamianie hybrydowego uk∏adu nap´dowego i wybieranie stanów ope-
racyjnych przyciskiem rozruchu:
S. 533
Wy∏àczanie hybrydowego uk∏adu nap´dowego:
S. 230
1643-2. Otwieranie, zamykanie oraz blokowanie drzwi
43 RAV4 HV OM42B04E 9/2/16 1:01 PM Page 164 (Black plate)

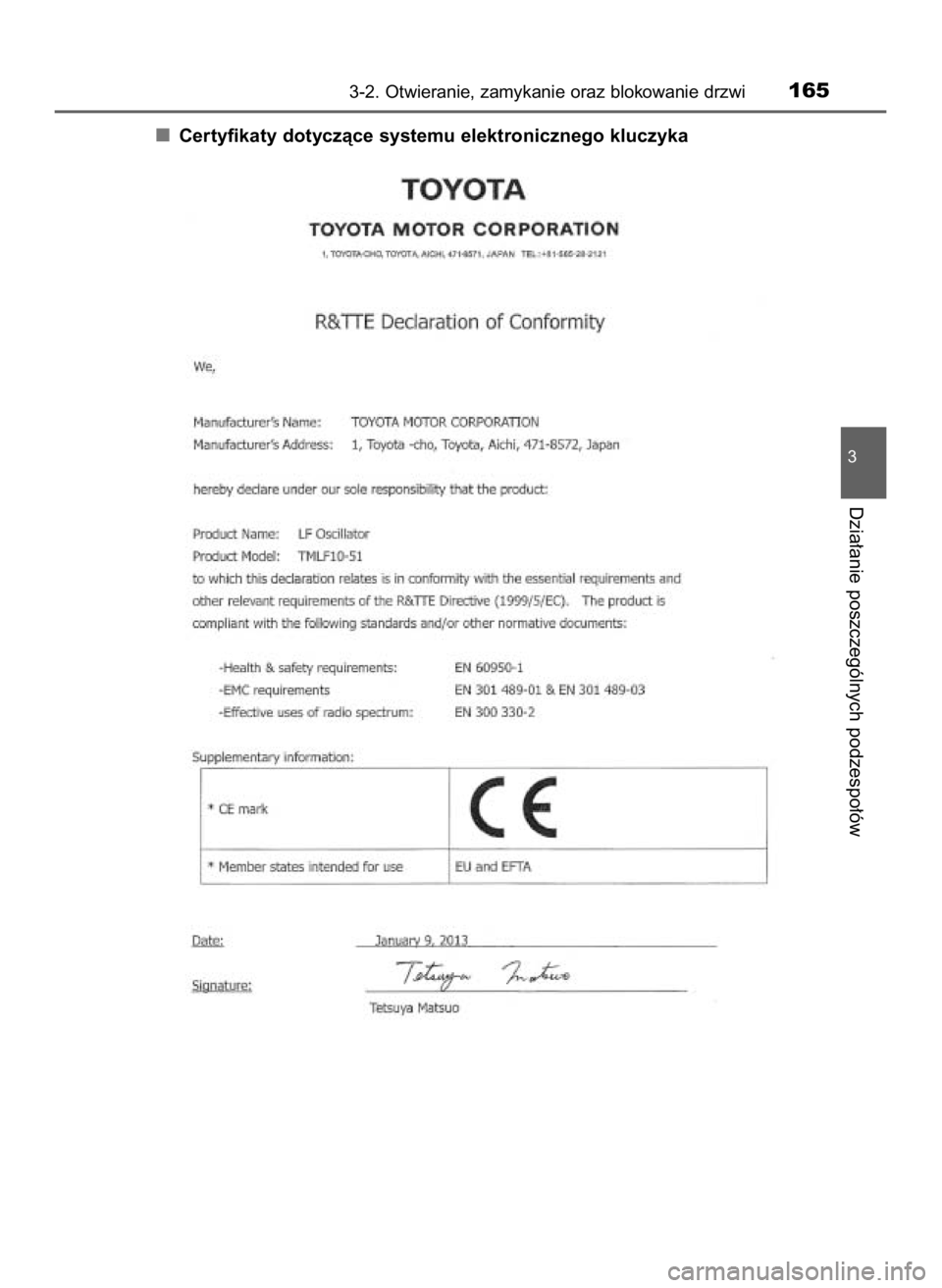

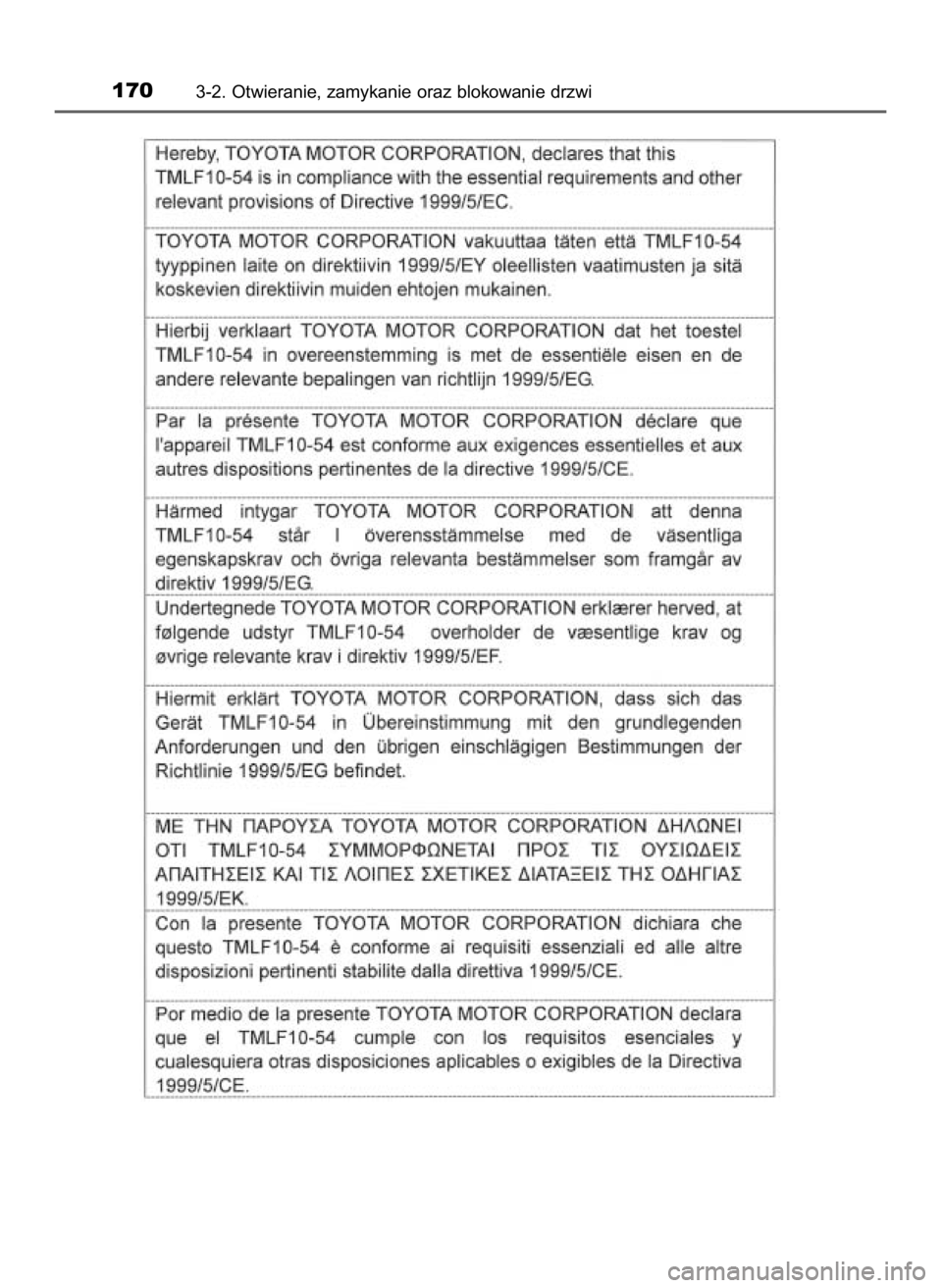

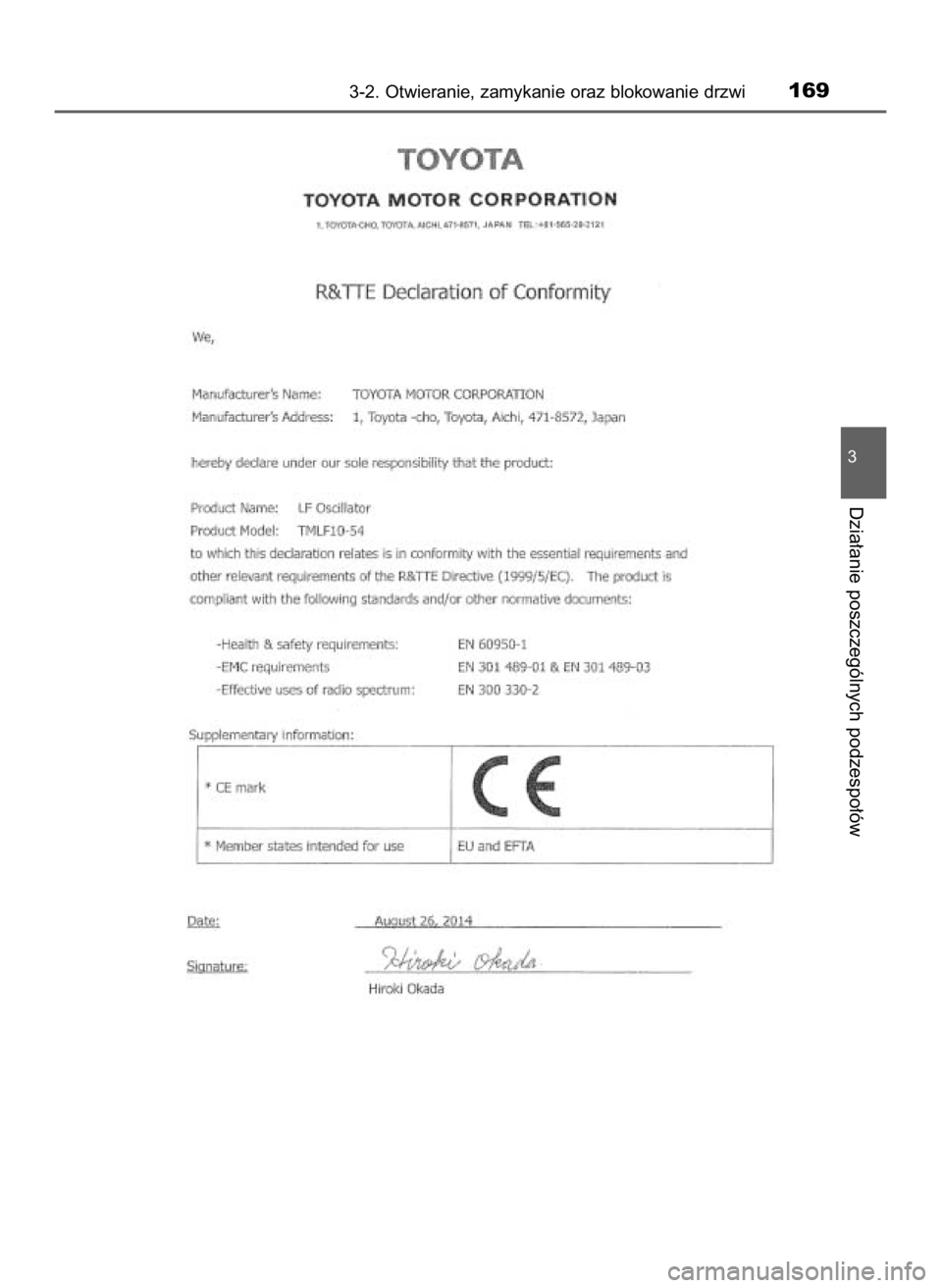

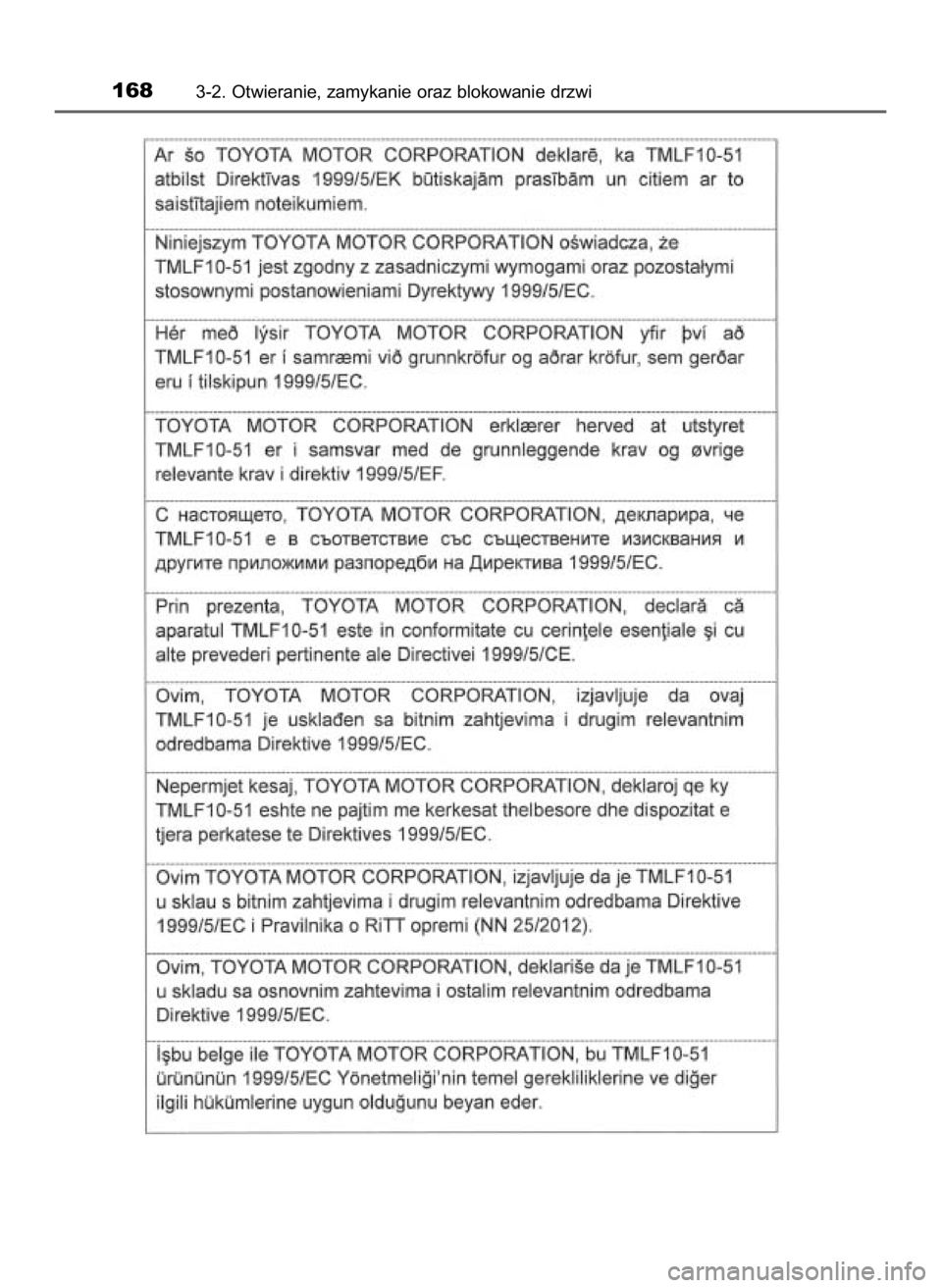

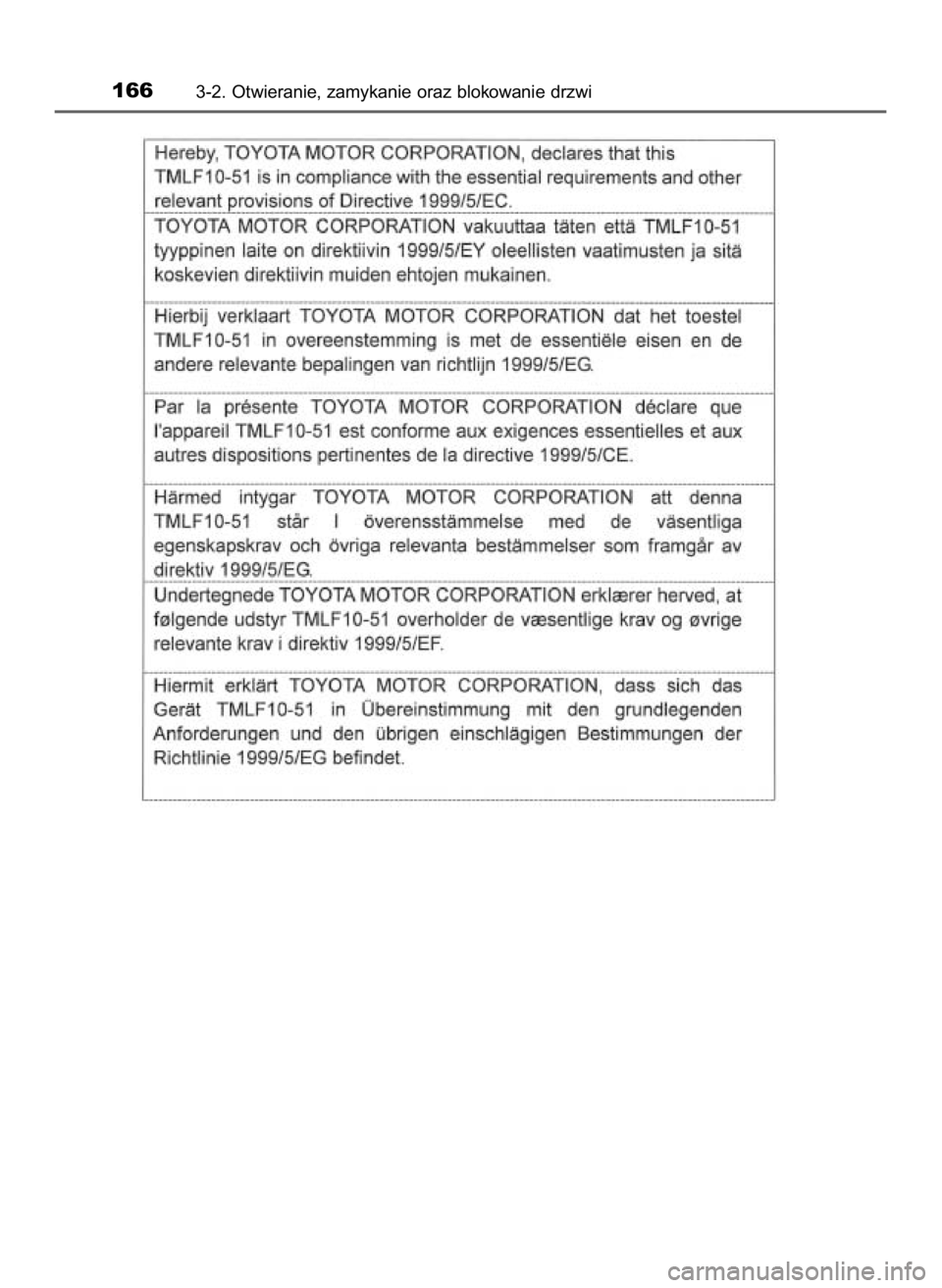

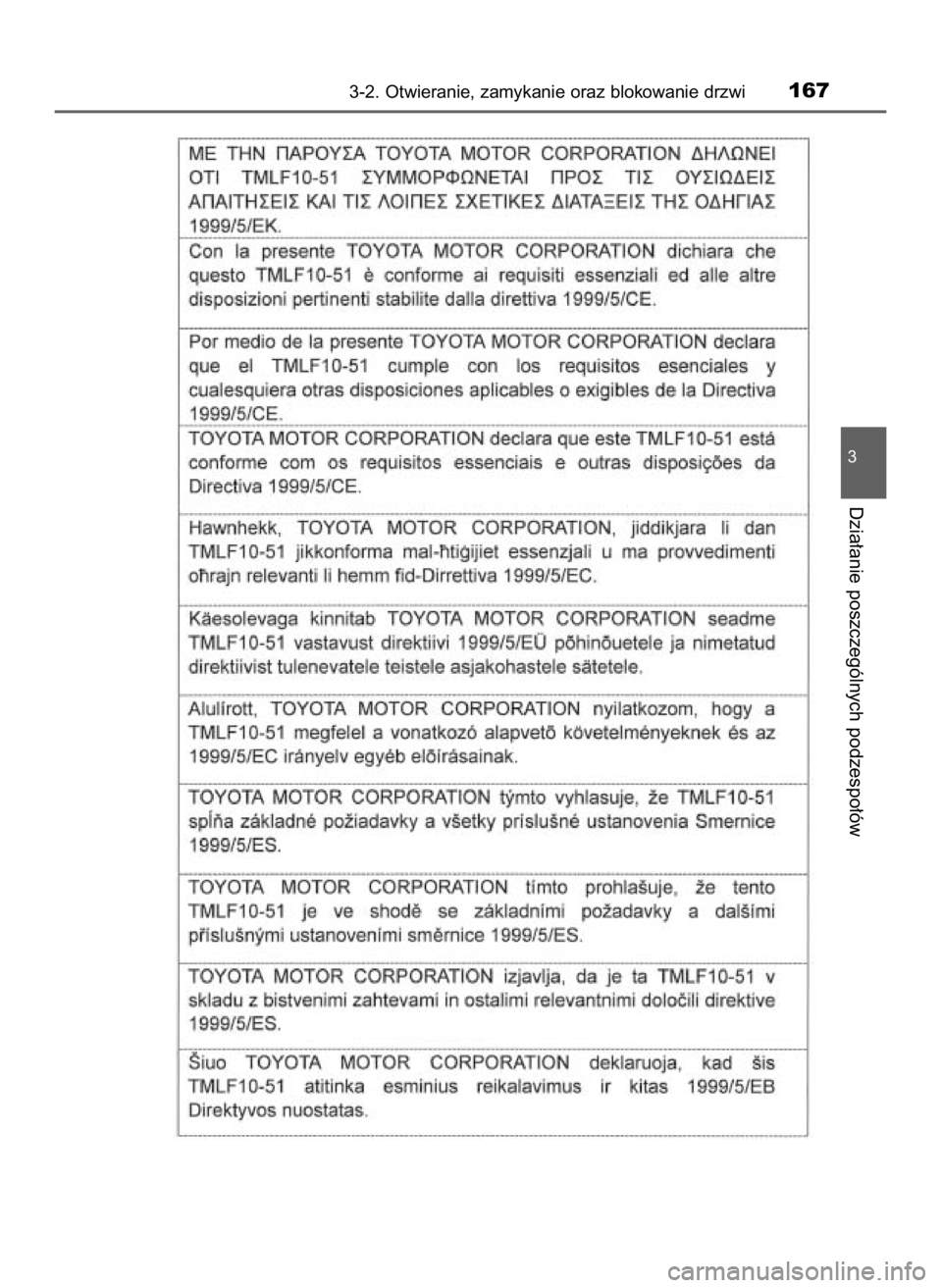

Certyfikaty dotyczàce systemu elektronicznego kluczyka
