TOYOTA RAV4 HYBRID 2017 Manual del propietario (in Spanish)

5317-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
7
Solución de problemas

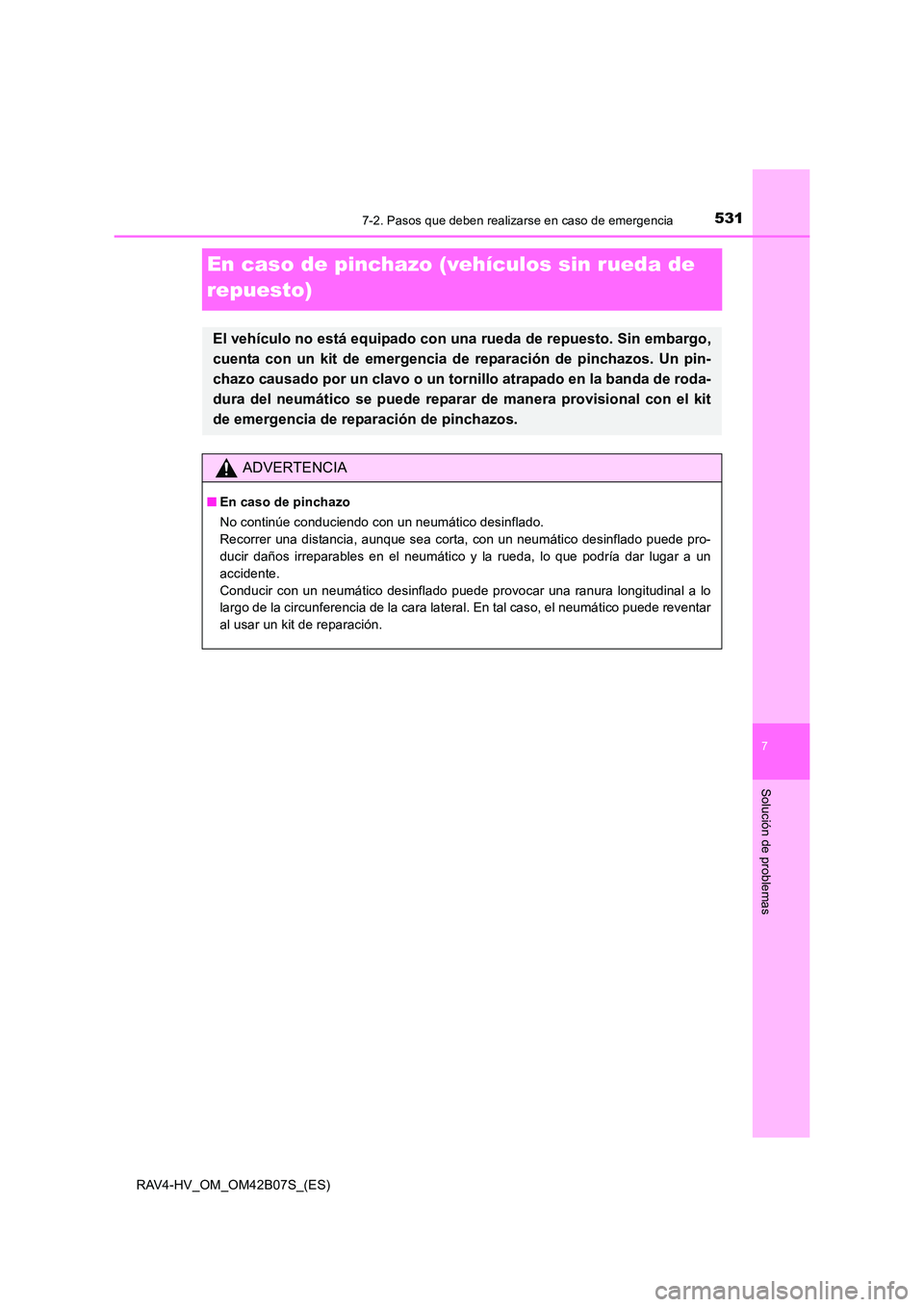

En caso de pinchazo (vehículos sin rueda de
repuesto)
El vehículo no está equipado con una rueda de repuesto. Sin embargo,
cuenta con un kit de emergencia de reparación de pinchazos. Un pin-
chazo causado por un clavo o un tornillo atrapado en la banda de roda-
dura del neumático se puede reparar de manera provisional con el kit
de emergencia de reparación de pinchazos.
ADVERTENCIA
■En caso de pinchazo
No continúe conduciendo con un neumático desinflado.
Recorrer una distancia, aunque sea corta, con un neumático desinflado puede pro-
ducir daños irreparables en el neumático y la rueda, lo que podría dar lugar a un
accidente.
Conducir con un neumático desinflado puede provocar una ranura longitudinal a lo
largo de la circunferencia de la cara lateral. En tal caso, el neumático puede reventar
al usar un kit de reparación.

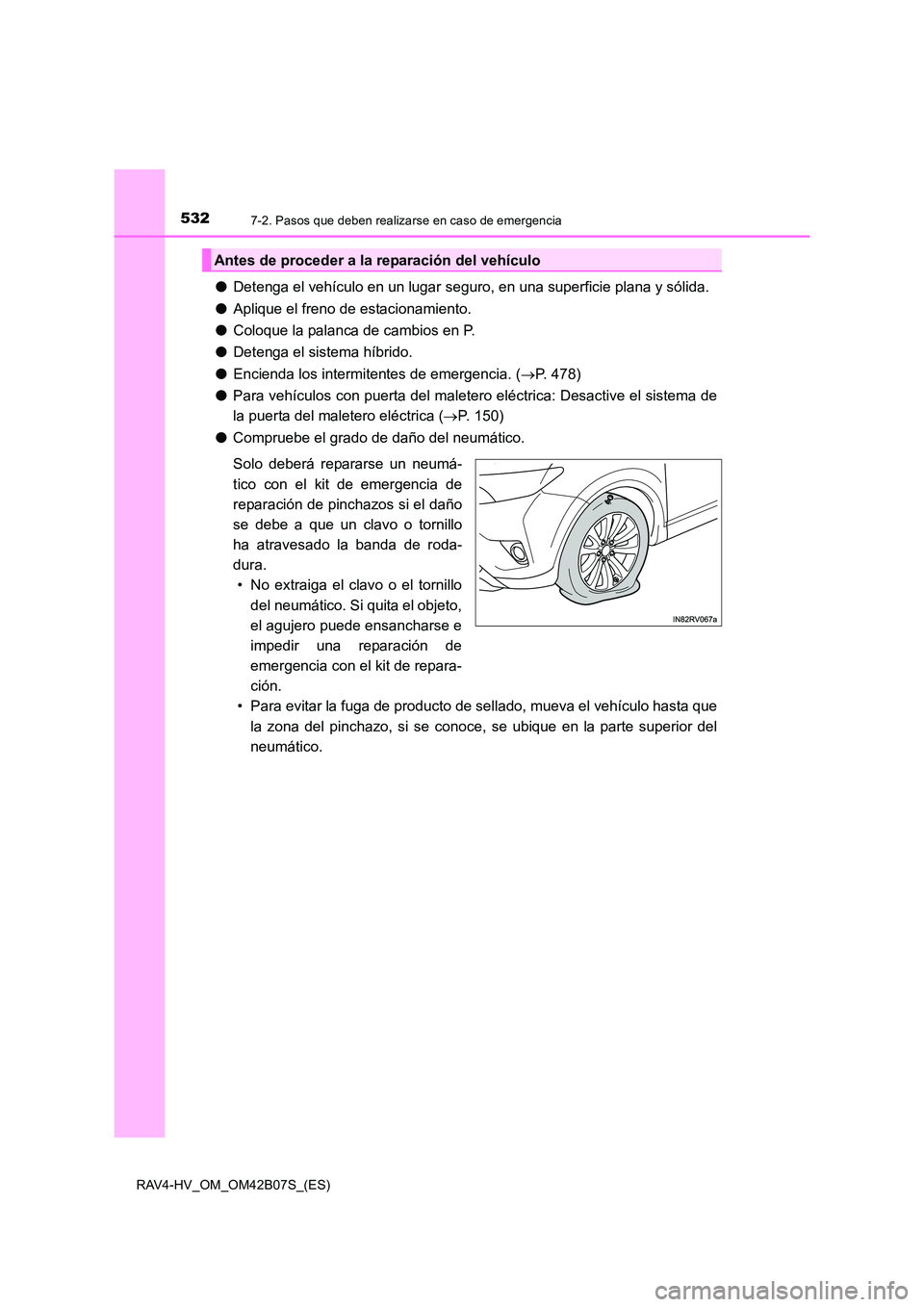

5327-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
●Detenga el vehículo en un lugar seguro, en una superficie plana y sólida.
● Aplique el freno de estacionamiento.
● Coloque la palanca de cambios en P.
● Detenga el sistema híbrido.
● Encienda los intermitentes de emergencia. ( →P. 478)
● Para vehículos con puerta del maletero eléctrica: Desactive el sistema de
la puerta del maletero eléctrica ( →P. 150)
● Compruebe el grado de daño del neumático.
Solo deberá repararse un neumá-
tico con el kit de emergencia de
reparación de pinchazos si el daño
se debe a que un clavo o tornillo
ha atravesado la banda de roda-
dura.
• No extraiga el clavo o el tornillo
del neumático. Si quita el objeto,
el agujero puede ensancharse e
impedir una reparación de
emergencia con el kit de repara-
ción.
• Para evitar la fuga de producto de sellado, mueva el vehículo hasta que
la zona del pinchazo, si se conoce, se ubique en la parte superior del
neumático.
Antes de proceder a la reparación del vehículo

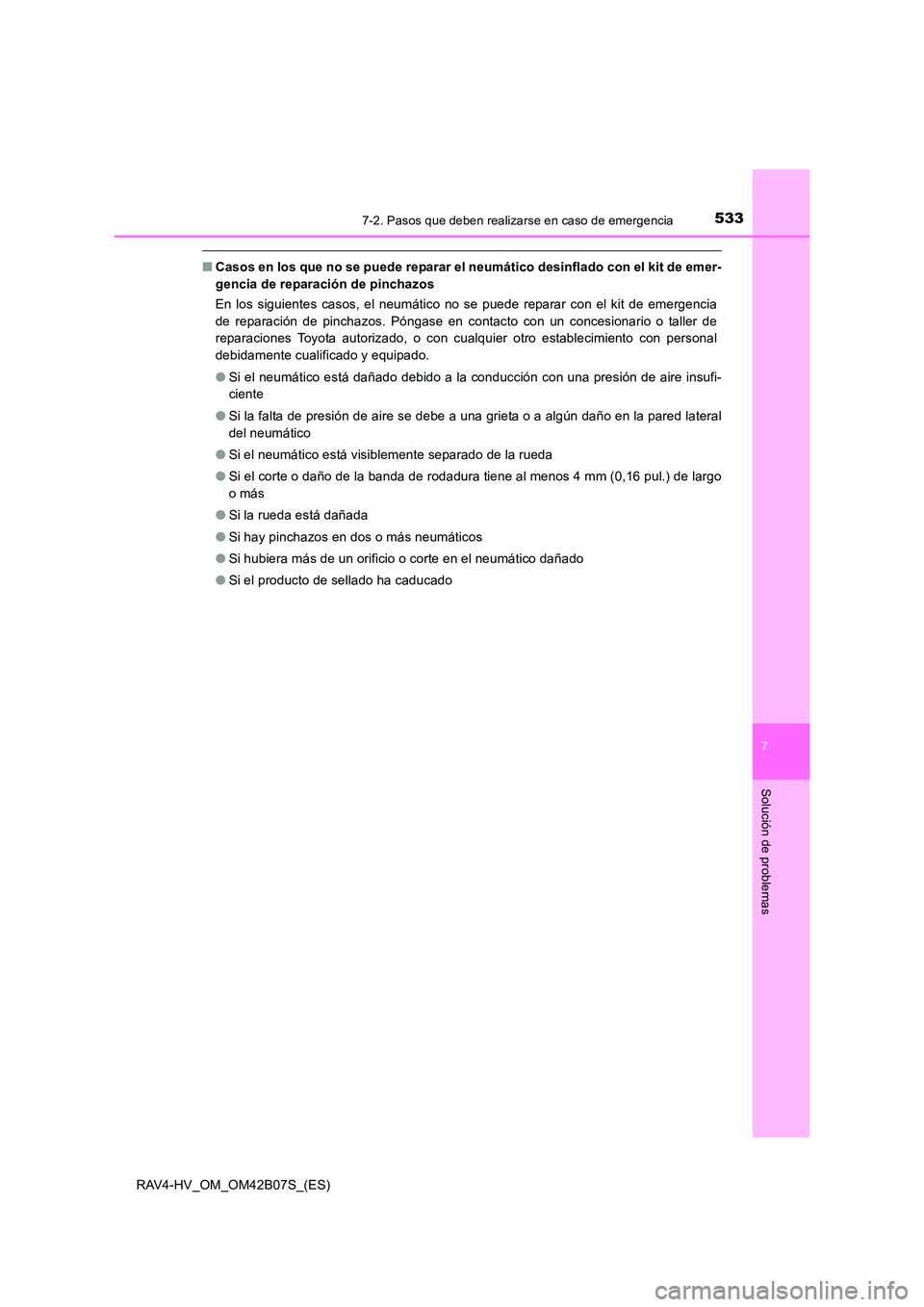

5337-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
7
Solución de problemas
■Casos en los que no se puede reparar el neumático desinflado con el kit de emer-
gencia de reparación de pinchazos
En los siguientes casos, el neumático no se puede reparar con el kit de emergencia
de reparación de pinchazos. Póngase en contacto con un concesionario o taller de
reparaciones Toyota autorizado, o con cualquier otro establecimiento con personal
debidamente cualificado y equipado.
●Si el neumático está dañado debido a la conducción con una presión de aire insufi-
ciente
● Si la falta de presión de aire se debe a una grieta o a algún daño en la pared lateral
del neumático
● Si el neumático está visiblemente separado de la rueda
● Si el corte o daño de la banda de rodadura tiene al menos 4 mm (0,16 pul.) de largo
o más
● Si la rueda está dañada
● Si hay pinchazos en dos o más neumáticos
● Si hubiera más de un orificio o corte en el neumático dañado
● Si el producto de sellado ha caducado

5347-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)

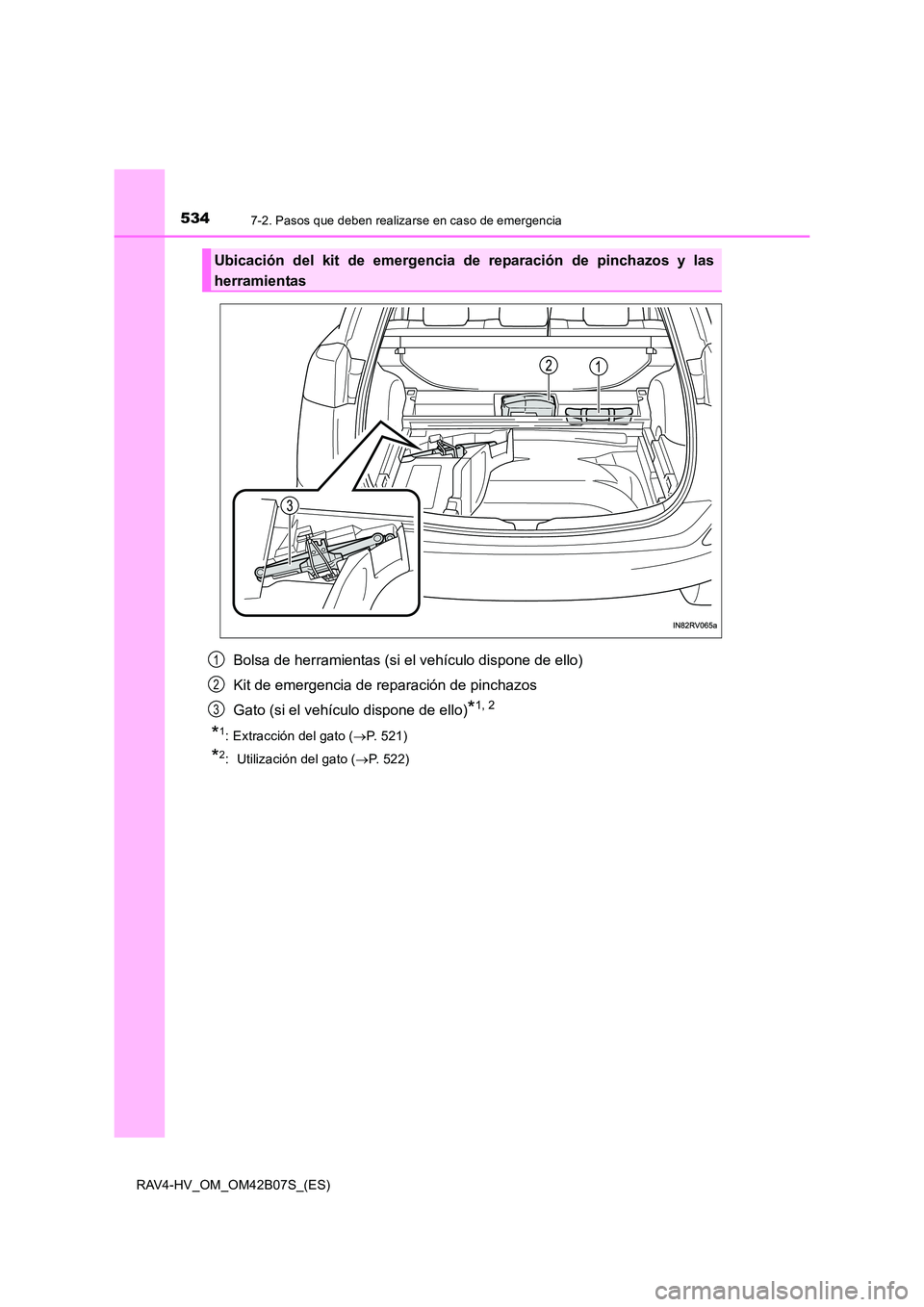

Bolsa de herramientas (si el vehículo dispone de ello)
Kit de emergencia de reparación de pinchazos
Gato (si el vehículo dispone de ello)
*1, 2
*1: Extracción del gato (→P. 521)
*2: Utilización del gato ( →P. 522)
Ubicación del kit de emergencia de reparación de pinchazos y las
herramientas
1
2
3

5357-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
7
Solución de problemas

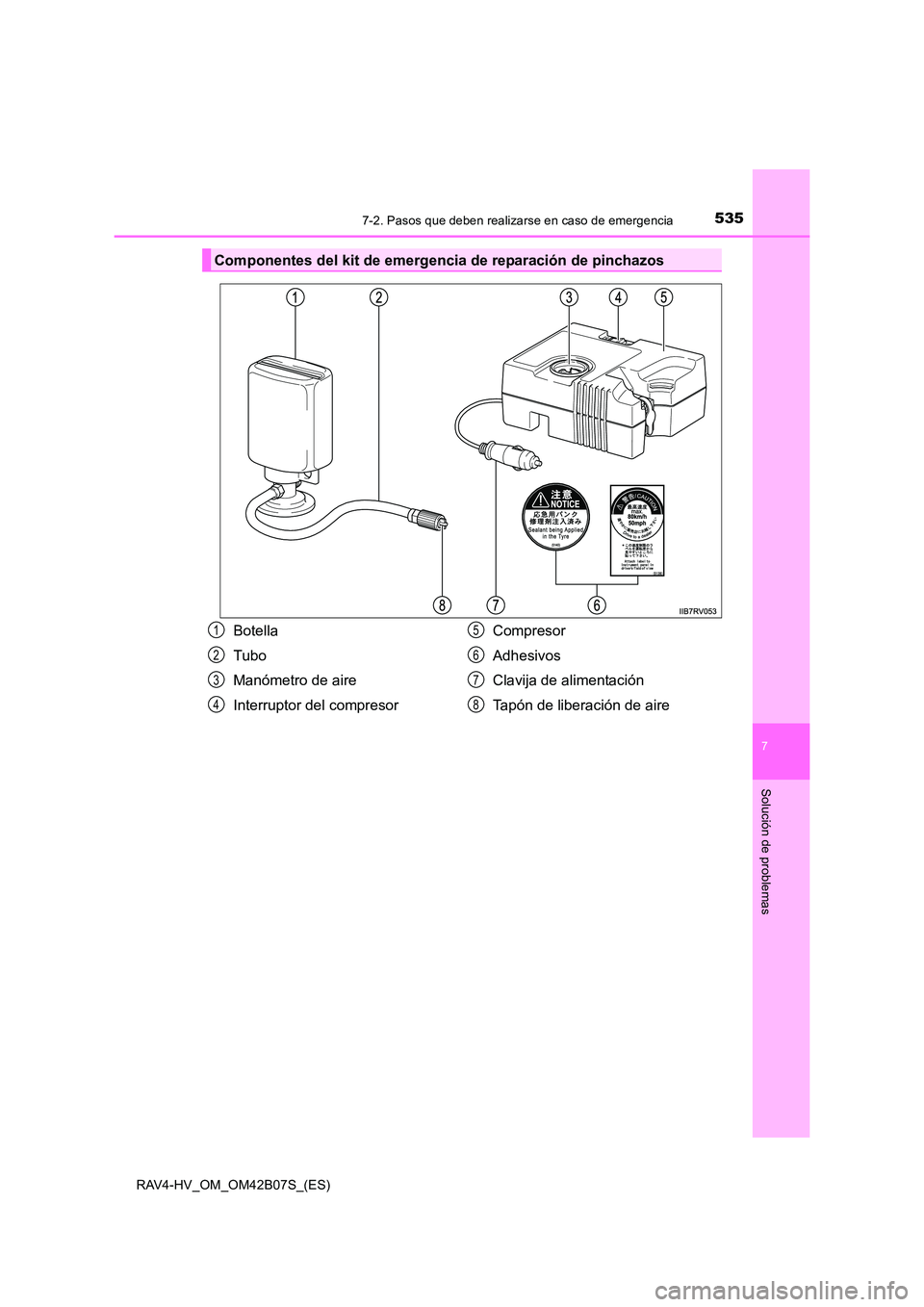

Componentes del kit de emergencia de reparación de pinchazos
Botella
Tubo
Manómetro de aire
Interruptor del compresorCompresor
Adhesivos
Clavija de alimentación
Tapón de liberación de aire1
2
3
4
5
6
7
8

5367-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)

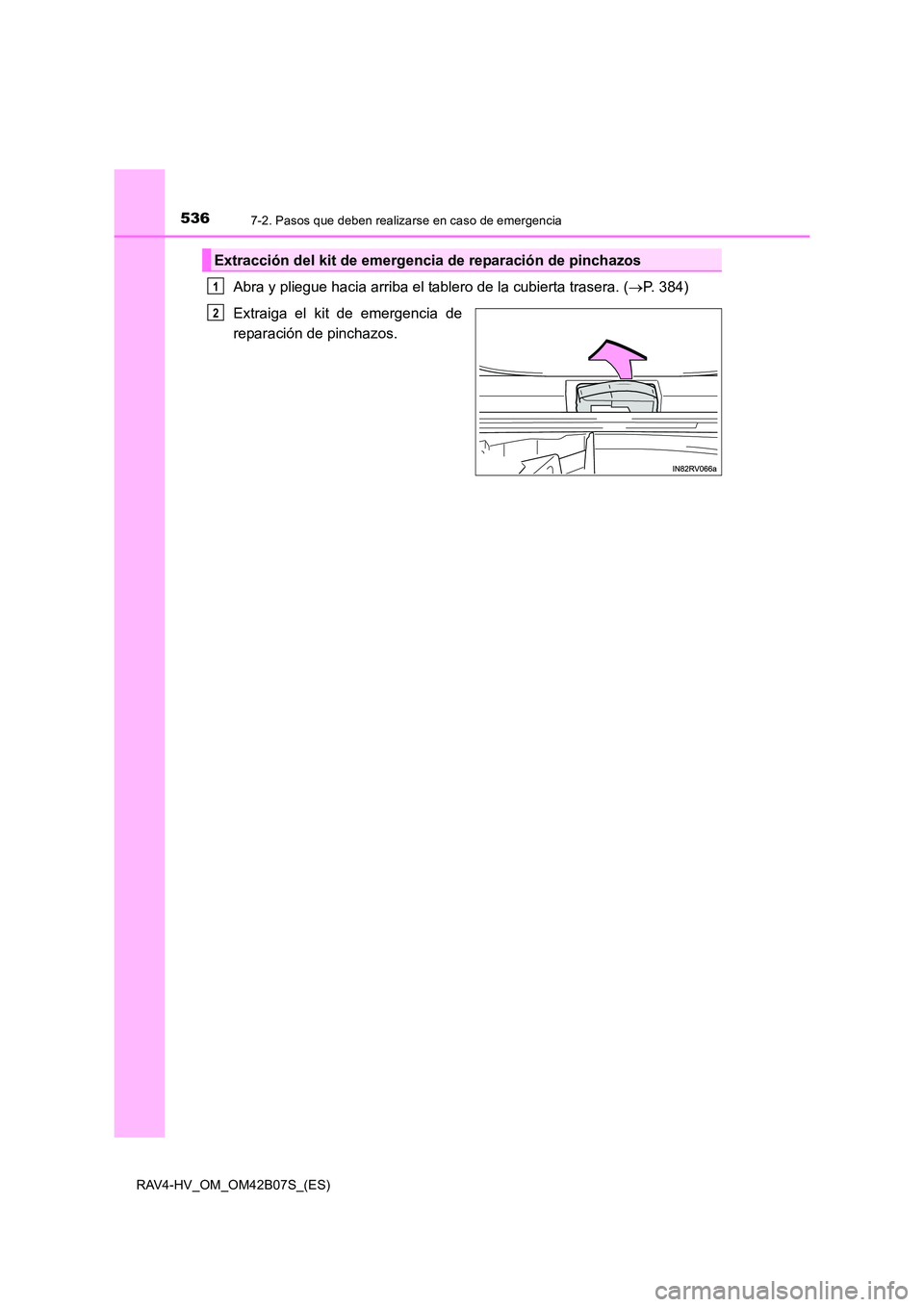

Abra y pliegue hacia arriba el tablero de la cubierta trasera. (→P. 384)
Extraiga el kit de emergencia de
reparación de pinchazos.
Extracción del kit de emergencia de reparación de pinchazos
1
2

5377-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
7
Solución de problemas

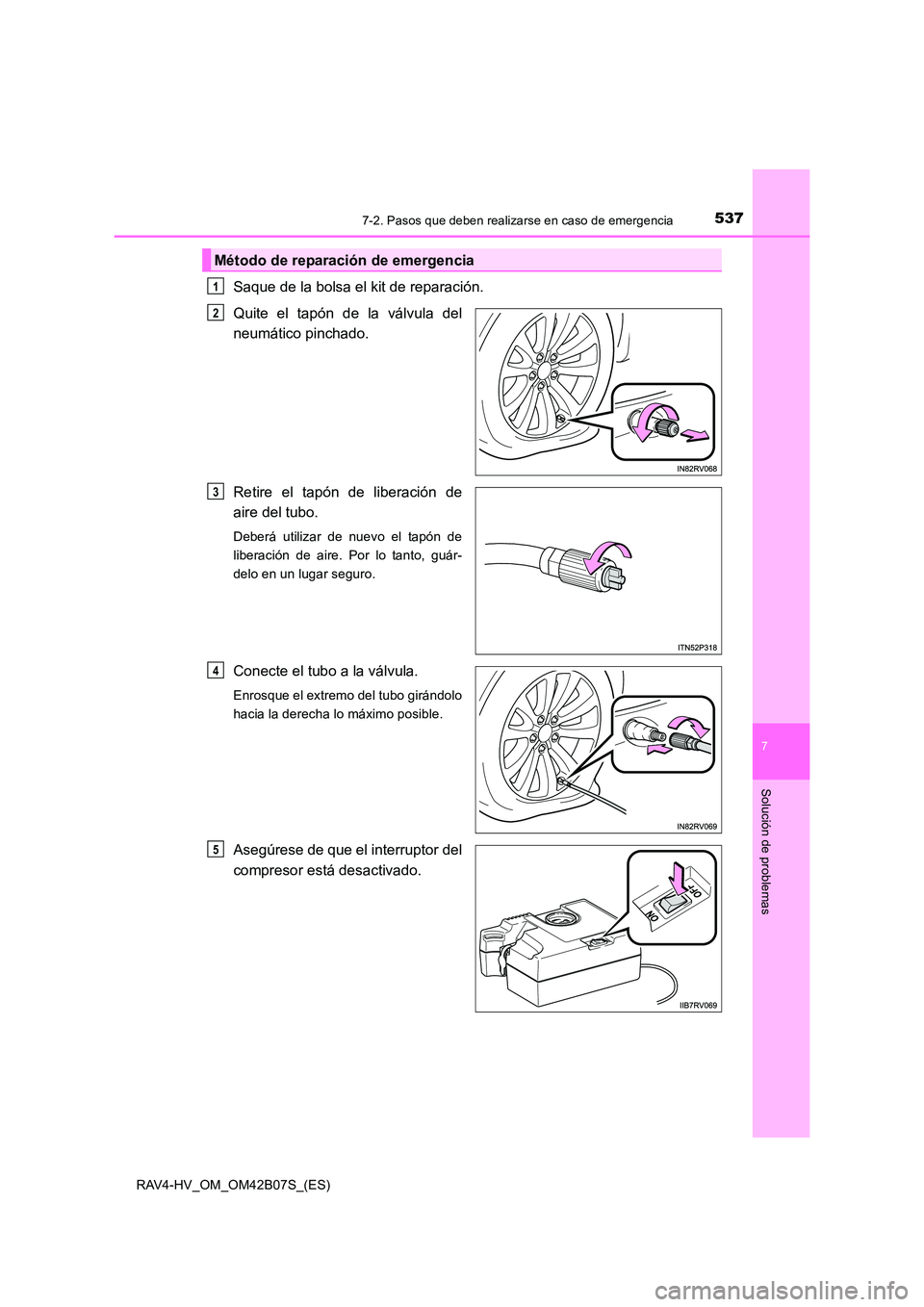

Saque de la bolsa el kit de reparación.
Quite el tapón de la válvula del
neumático pinchado.
Retire el tapón de liberación de
aire del tubo.
Deberá utilizar de nuevo el tapón de
liberación de aire. Por lo tanto, guár-
delo en un lugar seguro.
Conecte el tubo a la válvula.
Enrosque el extremo del tubo girándolo
hacia la derecha lo máximo posible.
Asegúrese de que el interruptor del
compresor está desactivado.
Método de reparación de emergencia
1
2
3
4
5

5387-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)

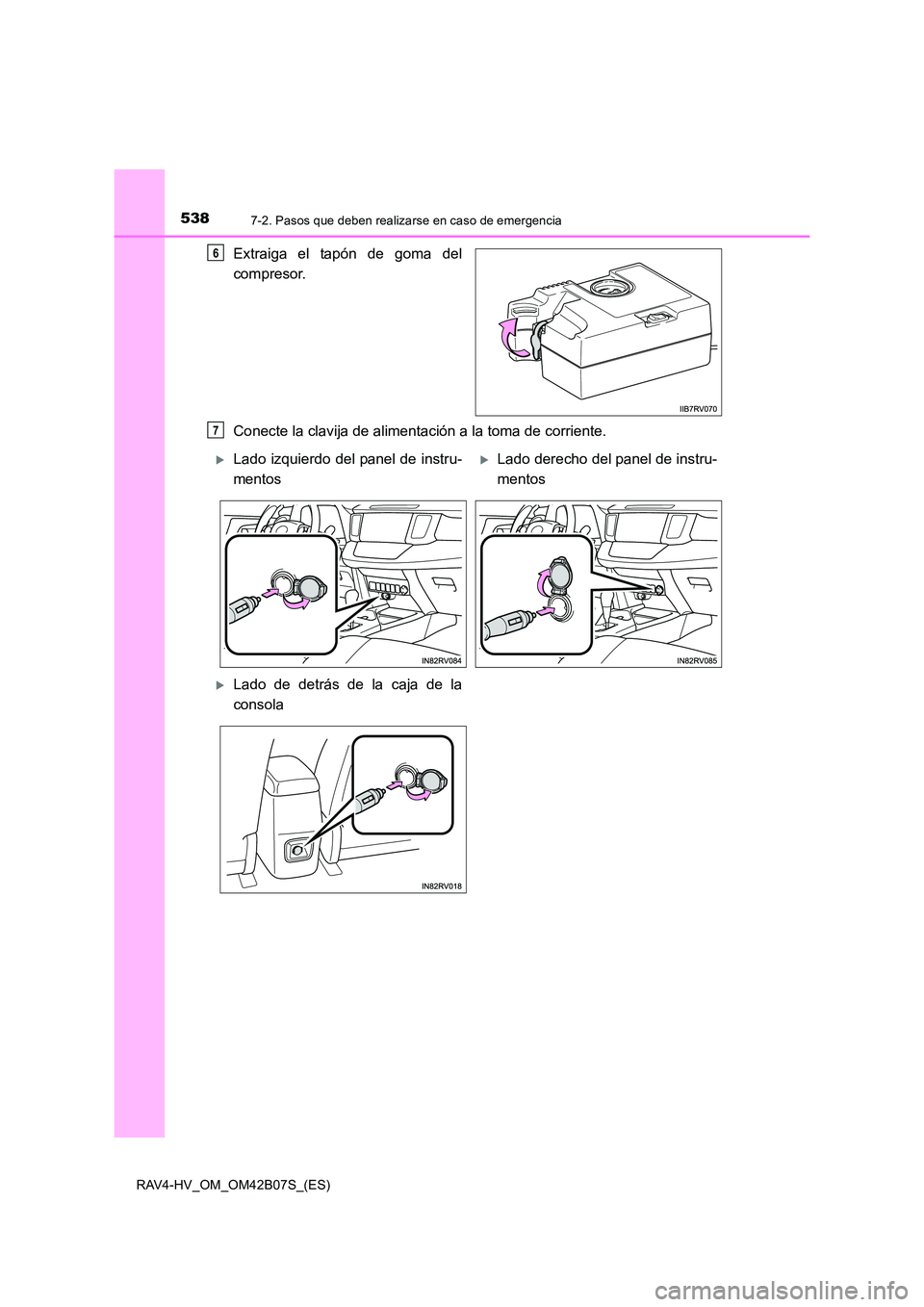

Extraiga el tapón de goma del
compresor.
Conecte la clavija de alimentación a la toma de corriente.6
7
XLado izquierdo del panel de instru-
mentosXLado derecho del panel de instru-
mentos
XLado de detrás de la caja de la
consola

5397-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
7
Solución de problemas

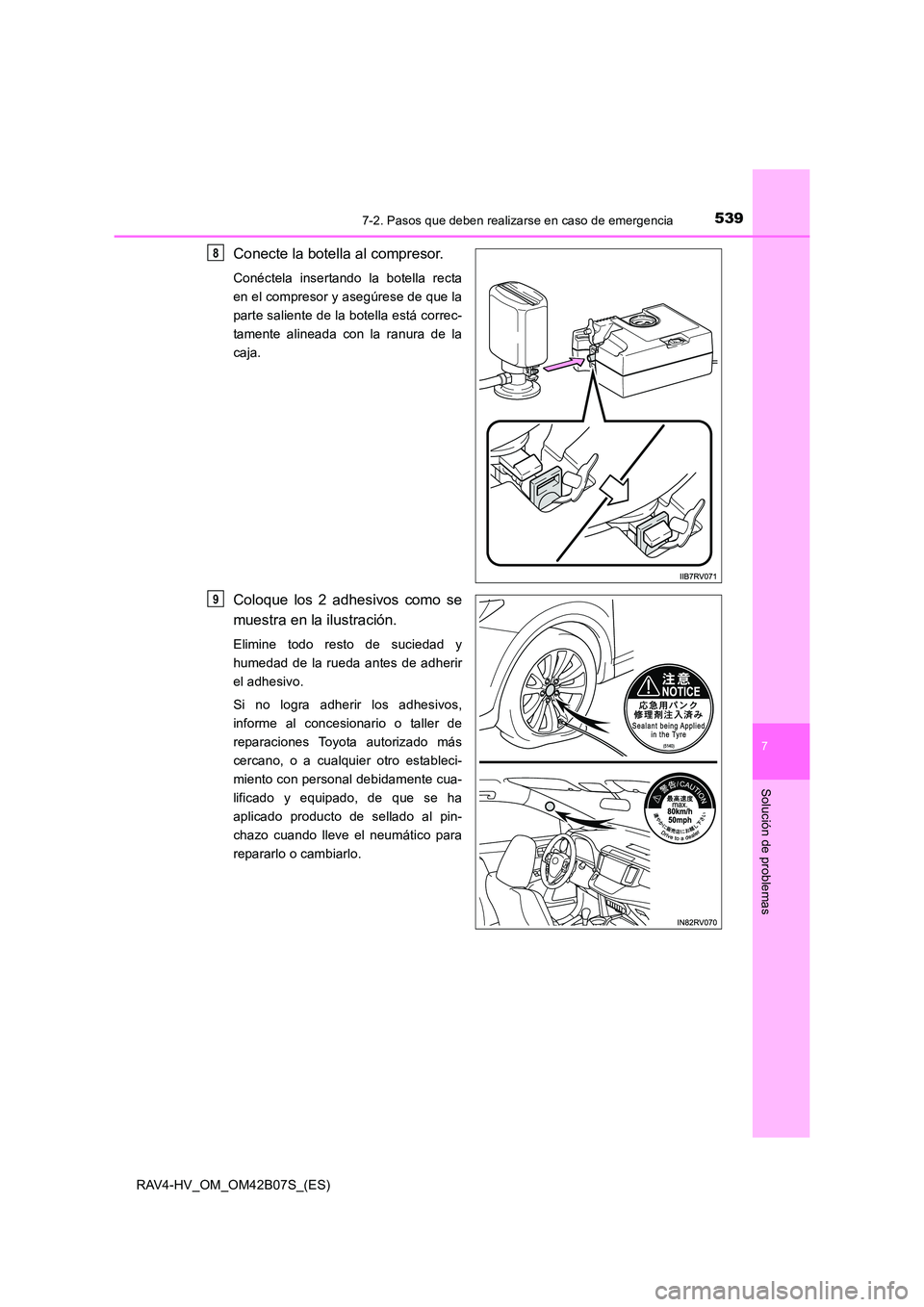

Conecte la botella al compresor.
Conéctela insertando la botella recta
en el compresor y asegúrese de que la
parte saliente de la botella está correc-
tamente alineada con la ranura de la
caja.
Coloque los 2 adhesivos como se
muestra en la ilustración.
Elimine todo resto de suciedad y
humedad de la rueda antes de adherir
el adhesivo.
Si no logra adherir los adhesivos,
informe al concesionario o taller de
reparaciones Toyota autorizado más
cercano, o a cualquier otro estableci-
miento con personal debidamente cua-
lificado y equipado, de que se ha
aplicado producto de sellado al pin-
chazo cuando lleve el neumático para
repararlo o cambiarlo.
8
9

5407-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)

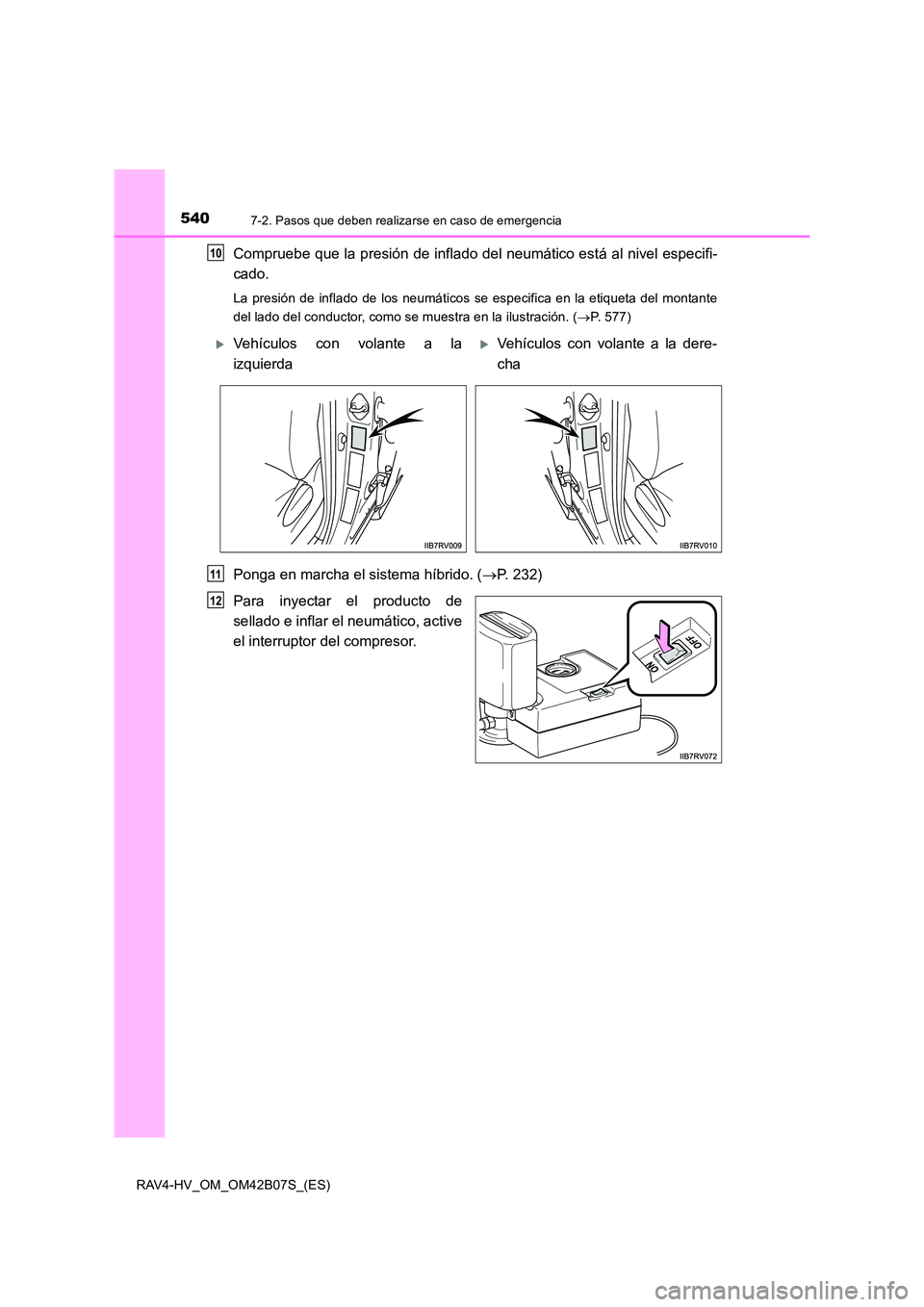

Compruebe que la presión de inflado del neumático está al nivel especifi-
cado.
La presión de inflado de los neumáticos se especifica en la etiqueta del montante
del lado del conductor, como se muestra en la ilustración. (→P. 577)
Ponga en marcha el sistema híbrido. ( →P. 232)
Para inyectar el producto de
sellado e inflar el neumático, active
el interruptor del compresor.
10
XVehículos con volante a la
izquierdaXVehículos con volante a la dere-
cha
11
12
