TOYOTA RAV4 HYBRID 2017 Manual del propietario (in Spanish)

5617-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
7
Solución de problemas

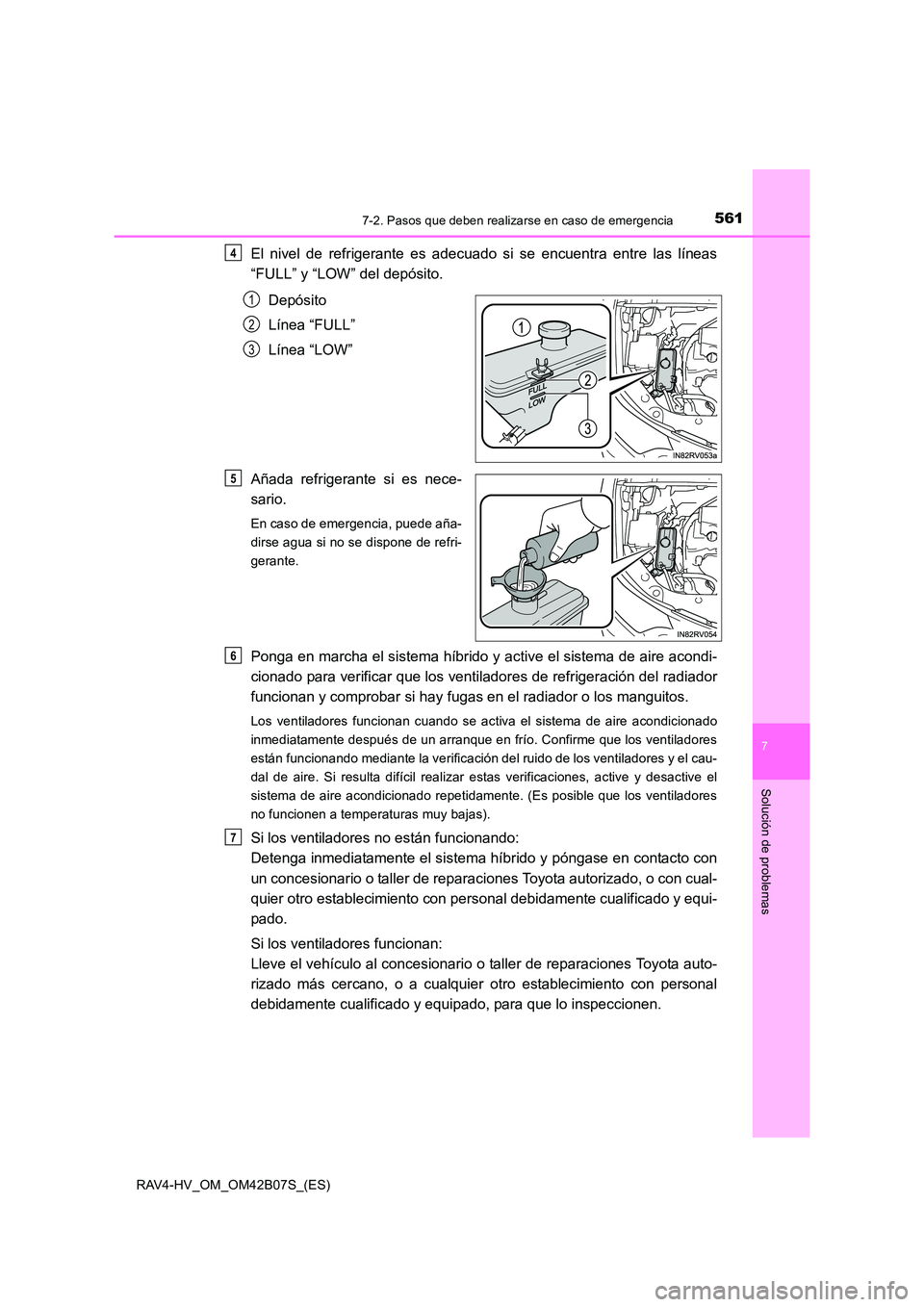

El nivel de refrigerante es adecuado si se encuentra entre las líneas
“FULL” y “LOW” del depósito.Depósito
Línea “FULL”
Línea “LOW”
Añada refrigerante si es nece-
sario.
En caso de emergencia, puede aña-
dirse agua si no se dispone de refri-
gerante.
Ponga en marcha el sistema híbrido y active el sistema de aire acondi-
cionado para verificar que los ventiladores de refrigeración del radiador
funcionan y comprobar si hay fugas en el radiador o los manguitos.
Los ventiladores funcionan cuando se activa el sistema de aire acondicionado
inmediatamente después de un arranque en frío. Confirme que los ventiladores
están funcionando mediante la verificación del ruido de los ventiladores y el cau-
dal de aire. Si resulta difícil realizar estas verificaciones, active y desactive el
sistema de aire acondicionado repetidamente. (Es posible que los ventiladores
no funcionen a temperaturas muy bajas).
Si los ventiladores no están funcionando:
Detenga inmediatamente el sistema híbrido y póngase en contacto con
un concesionario o taller de reparaciones Toyota autorizado, o con cual-
quier otro establecimiento con personal debidamente cualificado y equi-
pado.
Si los ventiladores funcionan:
Lleve el vehículo al concesionario o taller de reparaciones Toyota auto-
rizado más cercano, o a cualquier otro establecimiento con personal
debidamente cualificado y equipado, para que lo inspeccionen.
4
1
2
3
5
6
7

5627-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)■

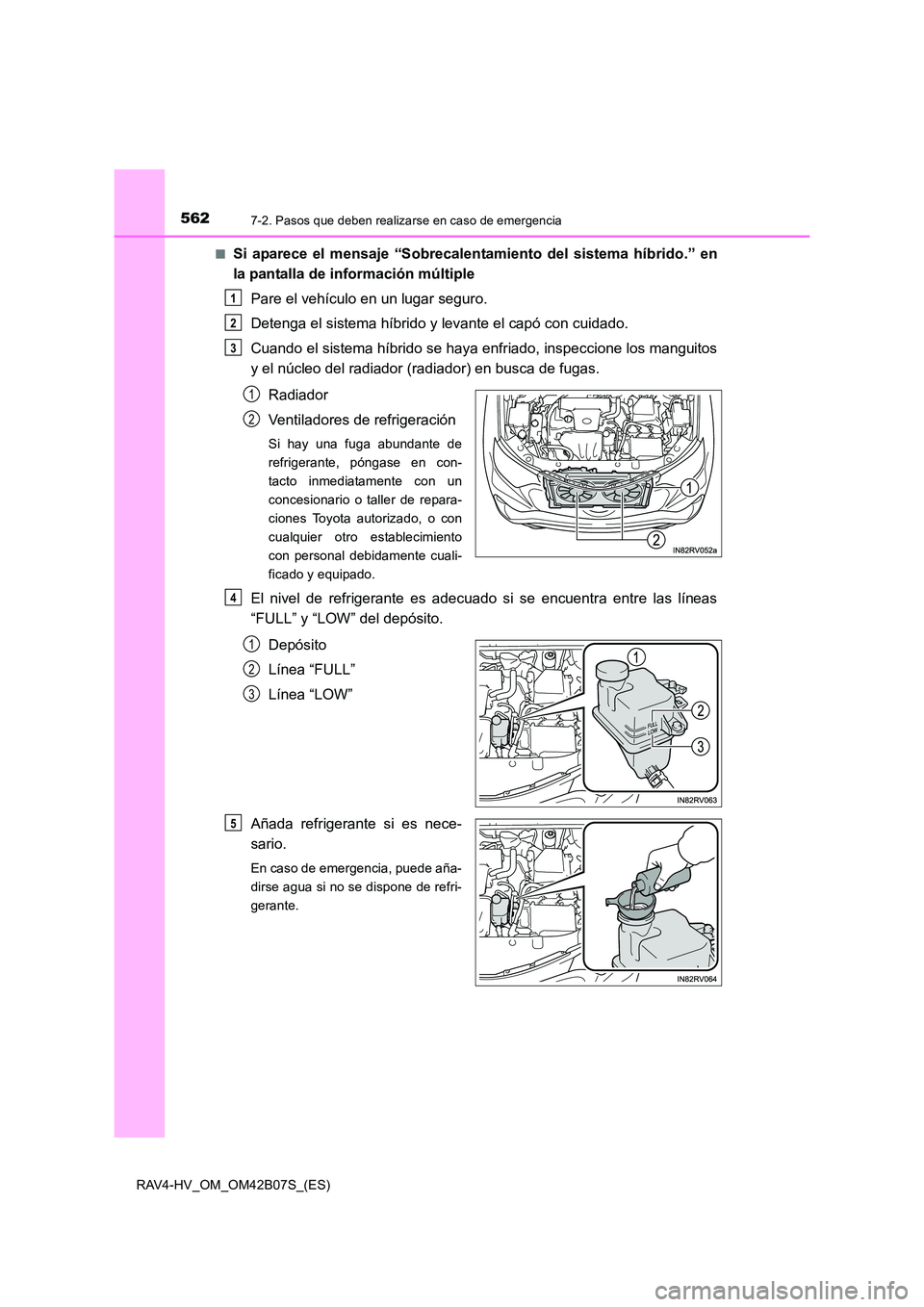

Si aparece el mensaje “Sobrecalentamiento del sistema híbrido.” en
la pantalla de información múltiple
Pare el vehículo en un lugar seguro.
Detenga el sistema híbrido y levante el capó con cuidado.
Cuando el sistema híbrido se haya enfriado, inspeccione los manguitos
y el núcleo del radiador (radiador) en busca de fugas.
Radiador
Ventiladores de refrigeración
Si hay una fuga abundante de
refrigerante, póngase en con-
tacto inmediatamente con un
concesionario o taller de repara-
ciones Toyota autorizado, o con
cualquier otro establecimiento
con personal debidamente cuali-
ficado y equipado.
El nivel de refrigerante es adecuado si se encuentra entre las líneas
“FULL” y “LOW” del depósito.
Depósito
Línea “FULL”
Línea “LOW”
Añada refrigerante si es nece-
sario.
En caso de emergencia, puede aña-
dirse agua si no se dispone de refri-
gerante.
1
2
3
1
2
4
1
2
3
5

5637-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
7
Solución de problemas

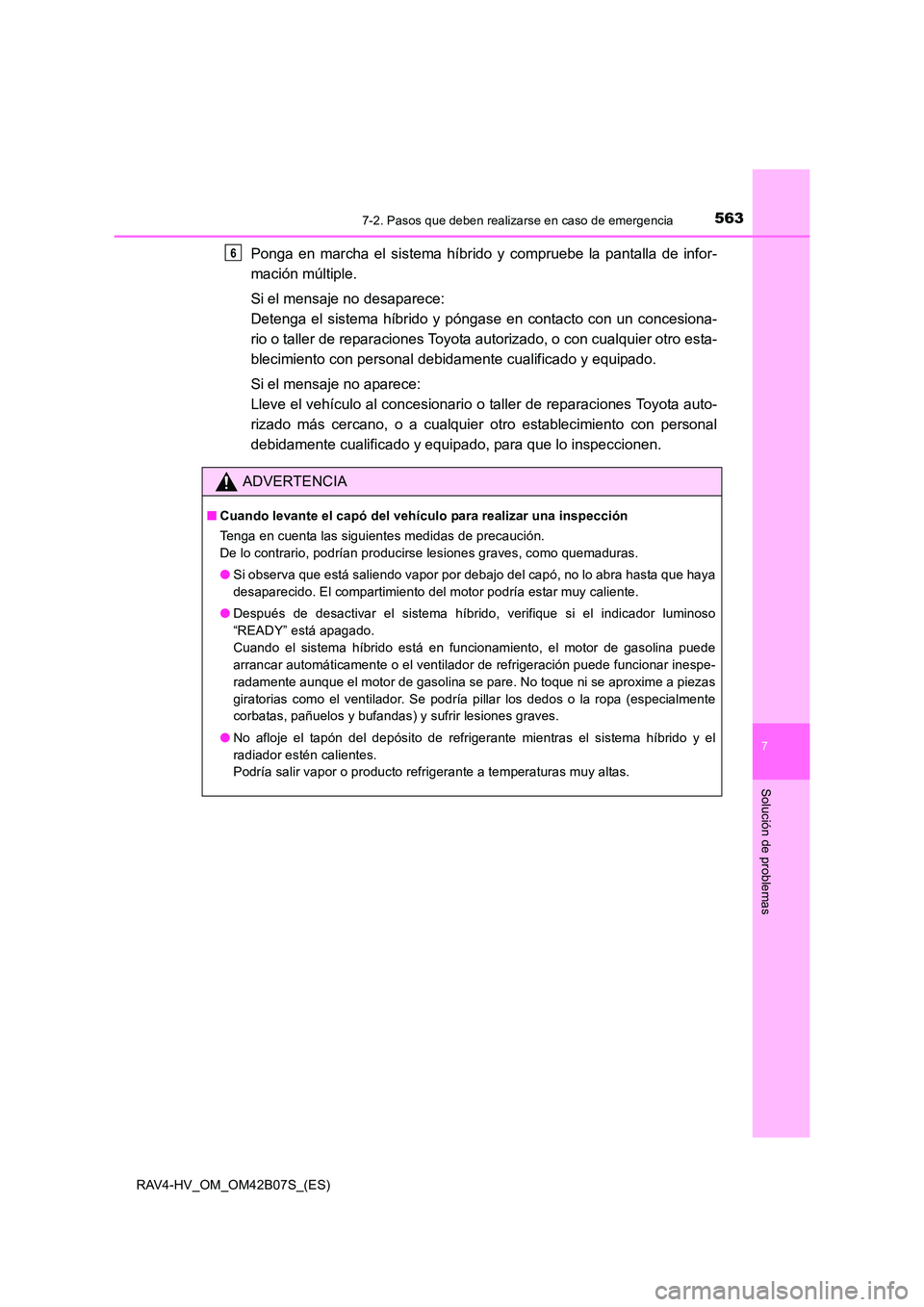

Ponga en marcha el sistema híbrido y compruebe la pantalla de infor-
mación múltiple.
Si el mensaje no desaparece:
Detenga el sistema híbrido y póngase en contacto con un concesiona-
rio o taller de reparaciones Toyota autorizado, o con cualquier otro esta-
blecimiento con personal debidamente cualificado y equipado.
Si el mensaje no aparece:
Lleve el vehículo al concesionario o taller de reparaciones Toyota auto-
rizado más cercano, o a cualquier otro establecimiento con personal
debidamente cualificado y equipado, para que lo inspeccionen.
ADVERTENCIA
■Cuando levante el capó del vehículo para realizar una inspección
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podrían producirse lesiones graves, como quemaduras.
●Si observa que está saliendo vapor por debajo del capó, no lo abra hasta que haya
desaparecido. El compartimiento del motor podría estar muy caliente.
● Después de desactivar el sistema híbrido, verifique si el indicador luminoso
“READY” está apagado.
Cuando el sistema híbrido está en funcionamiento, el motor de gasolina puede
arrancar automáticamente o el ventilador de refrigeración puede funcionar inespe-
radamente aunque el motor de gasolina se pare. No toque ni se aproxime a piezas
giratorias como el ventilador. Se podría pillar los dedos o la ropa (especialmente
corbatas, pañuelos y bufandas) y sufrir lesiones graves.
● No afloje el tapón del depósito de refrigerante mientras el sistema híbrido y el
radiador estén calientes.
Podría salir vapor o producto refrigerante a temperaturas muy altas.
6

5647-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)

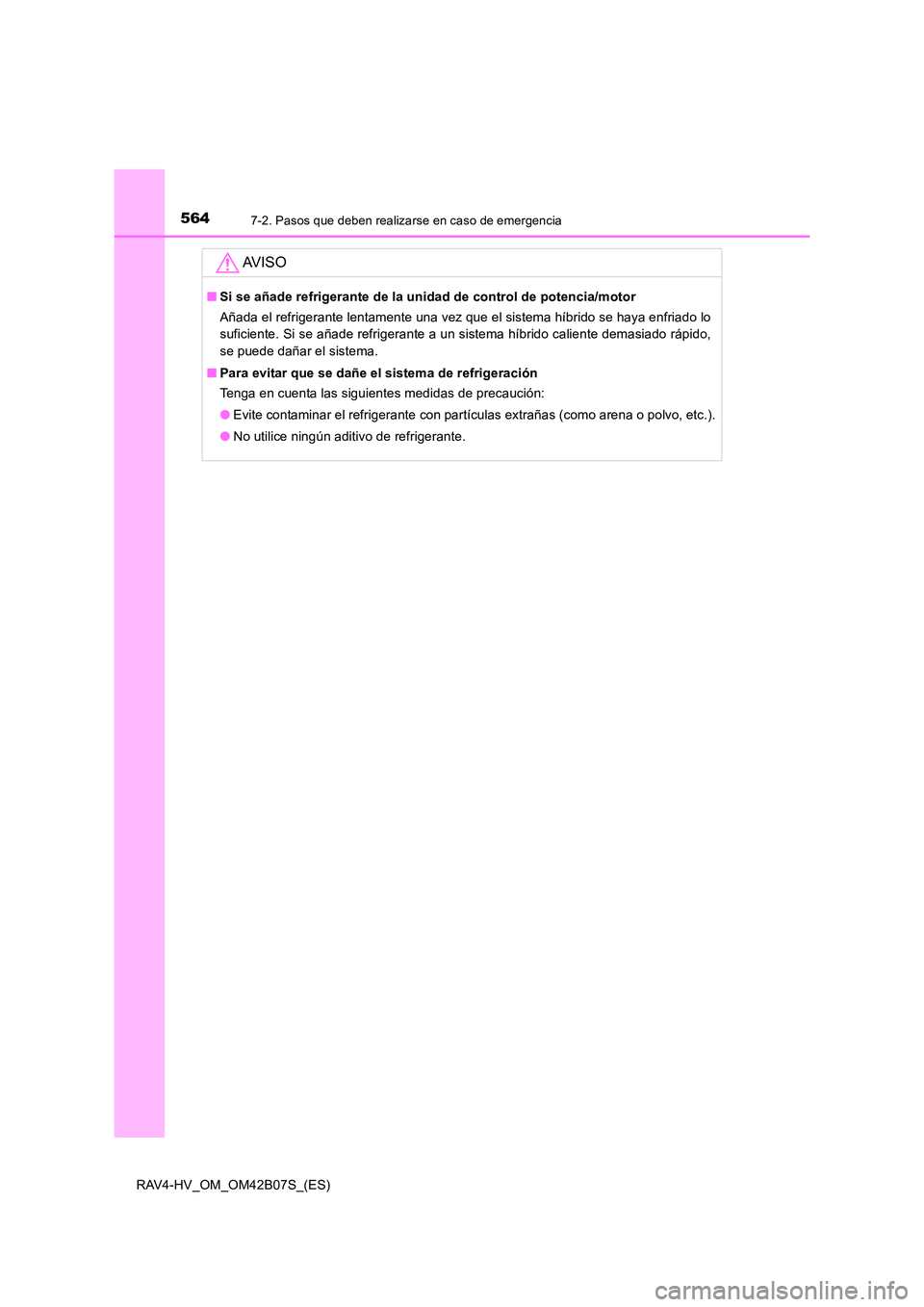

AV I S O
■Si se añade refrigerante de la unidad de control de potencia/motor
Añada el refrigerante lentamente una vez que el sistema híbrido se haya enfriado lo
suficiente. Si se añade refrigerante a un sistema híbrido caliente demasiado rápido,
se puede dañar el sistema.
■ Para evitar que se dañe el sistema de refrigeración
Tenga en cuenta las siguientes medidas de precaución:
●Evite contaminar el refrigerante con partículas extrañas (como arena o polvo, etc.).
● No utilice ningún aditivo de refrigerante.

5657-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
7
Solución de problemas

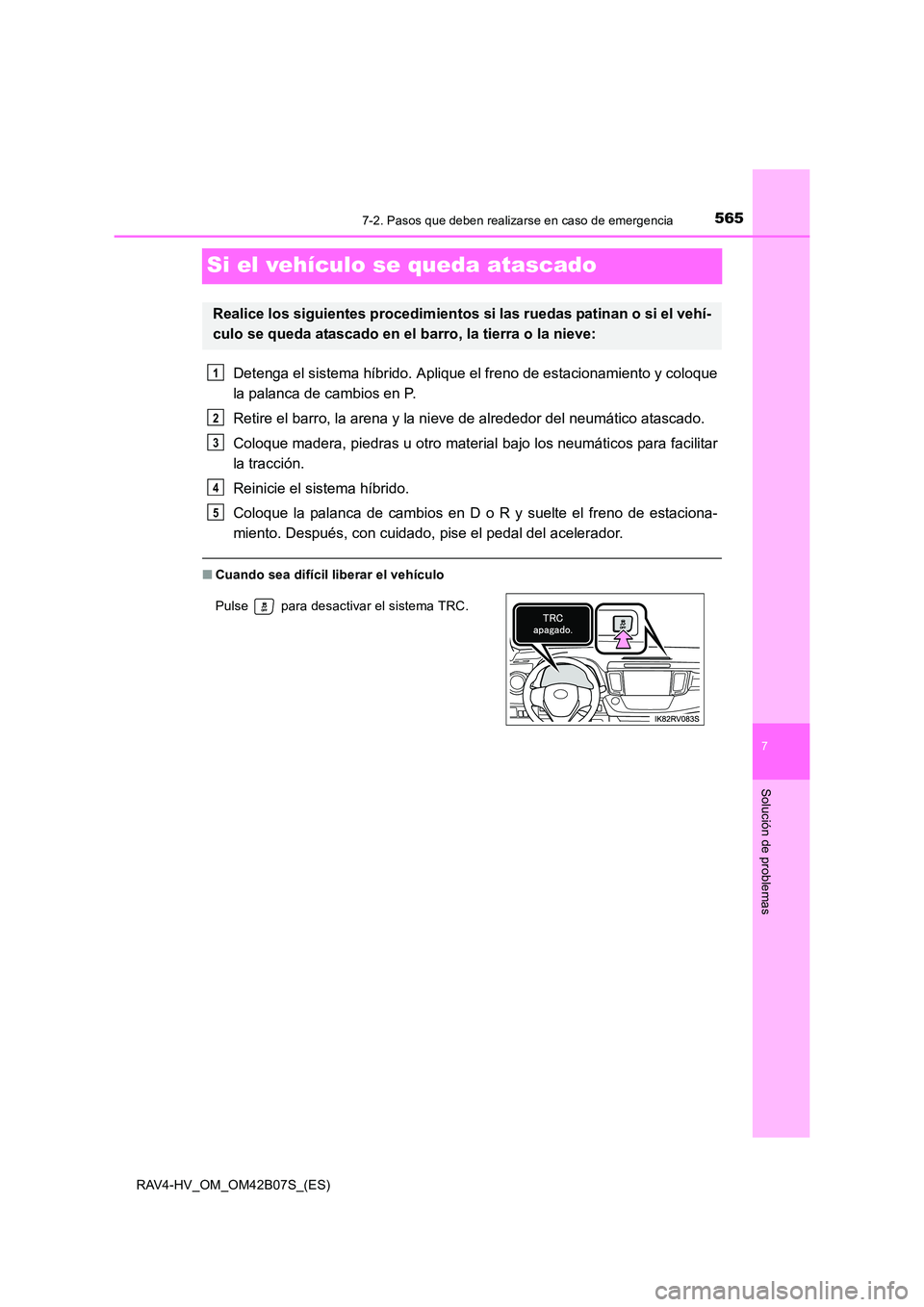

Si el vehículo se queda atascado
Detenga el sistema híbrido. Aplique el freno de estacionamiento y coloque
la palanca de cambios en P.
Retire el barro, la arena y la nieve de alrededor del neumático atascado.
Coloque madera, piedras u otro material bajo los neumáticos para facilitar
la tracción.
Reinicie el sistema híbrido.
Coloque la palanca de cambios en D o R y suelte el freno de estaciona-
miento. Después, con cuidado, pise el pedal del acelerador.
■Cuando sea difícil liberar el vehículo
Realice los siguientes procedimientos si las ruedas patinan o si el vehí-
culo se queda atascado en el barro, la tierra o la nieve:
Pulse para desactivar el sistema TRC.
1
2
3
4
5

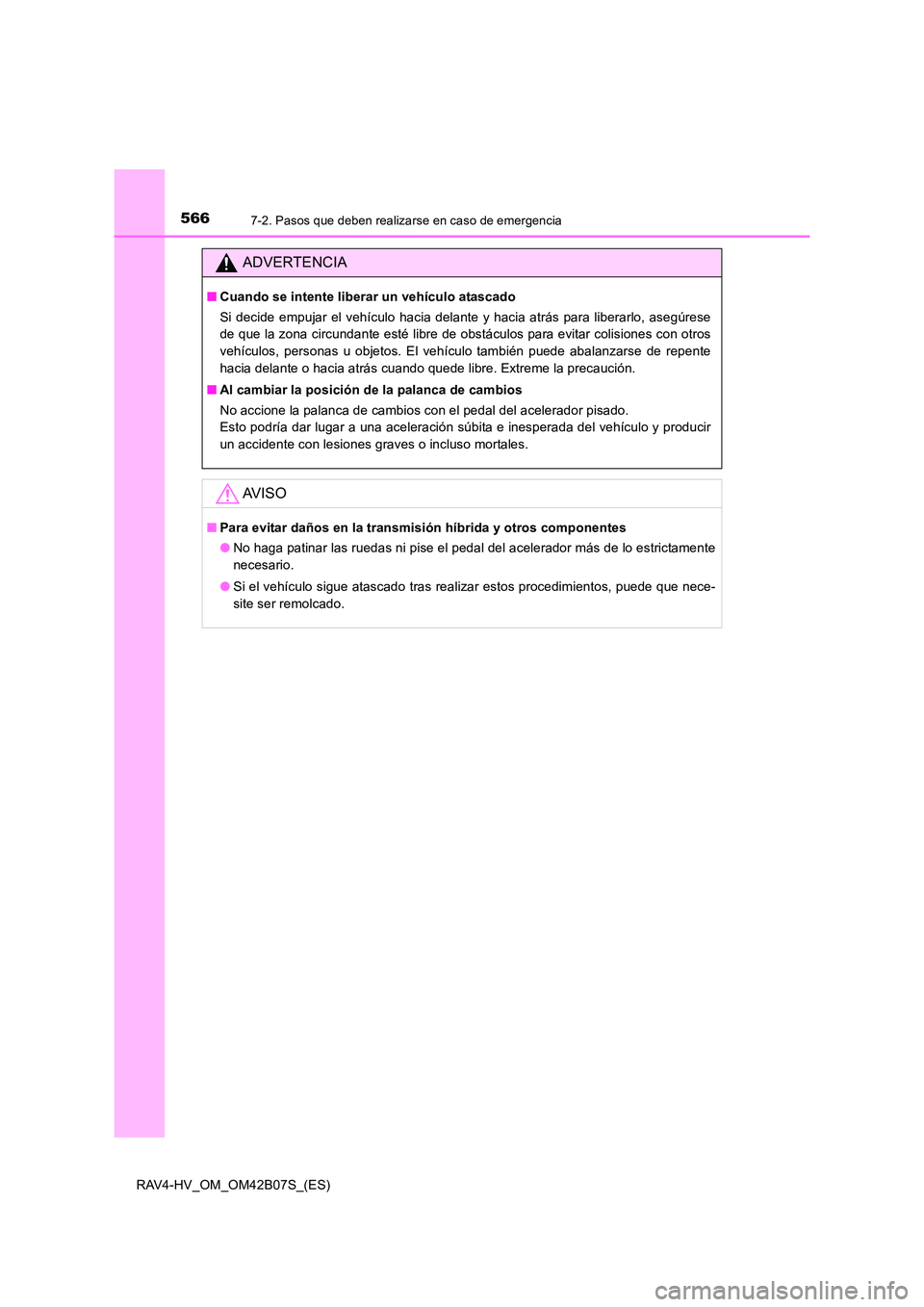

5667-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
ADVERTENCIA
■Cuando se intente liberar un vehículo atascado
Si decide empujar el vehículo hacia delante y hacia atrás para liberarlo, asegúrese
de que la zona circundante esté libre de obstáculos para evitar colisiones con otros
vehículos, personas u objetos. El vehículo también puede abalanzarse de repente
hacia delante o hacia atrás cuando quede libre. Extreme la precaución.
■ Al cambiar la posición de la palanca de cambios
No accione la palanca de cambios con el pedal del acelerador pisado.
Esto podría dar lugar a una aceleración súbita e inesperada del vehículo y producir
un accidente con lesiones graves o incluso mortales.
AV I S O
■Para evitar daños en la transmisión híbrida y otros componentes
●No haga patinar las ruedas ni pise el pedal del acelerador más de lo estrictamente
necesario.
● Si el vehículo sigue atascado tras realizar estos procedimientos, puede que nece-
site ser remolcado.

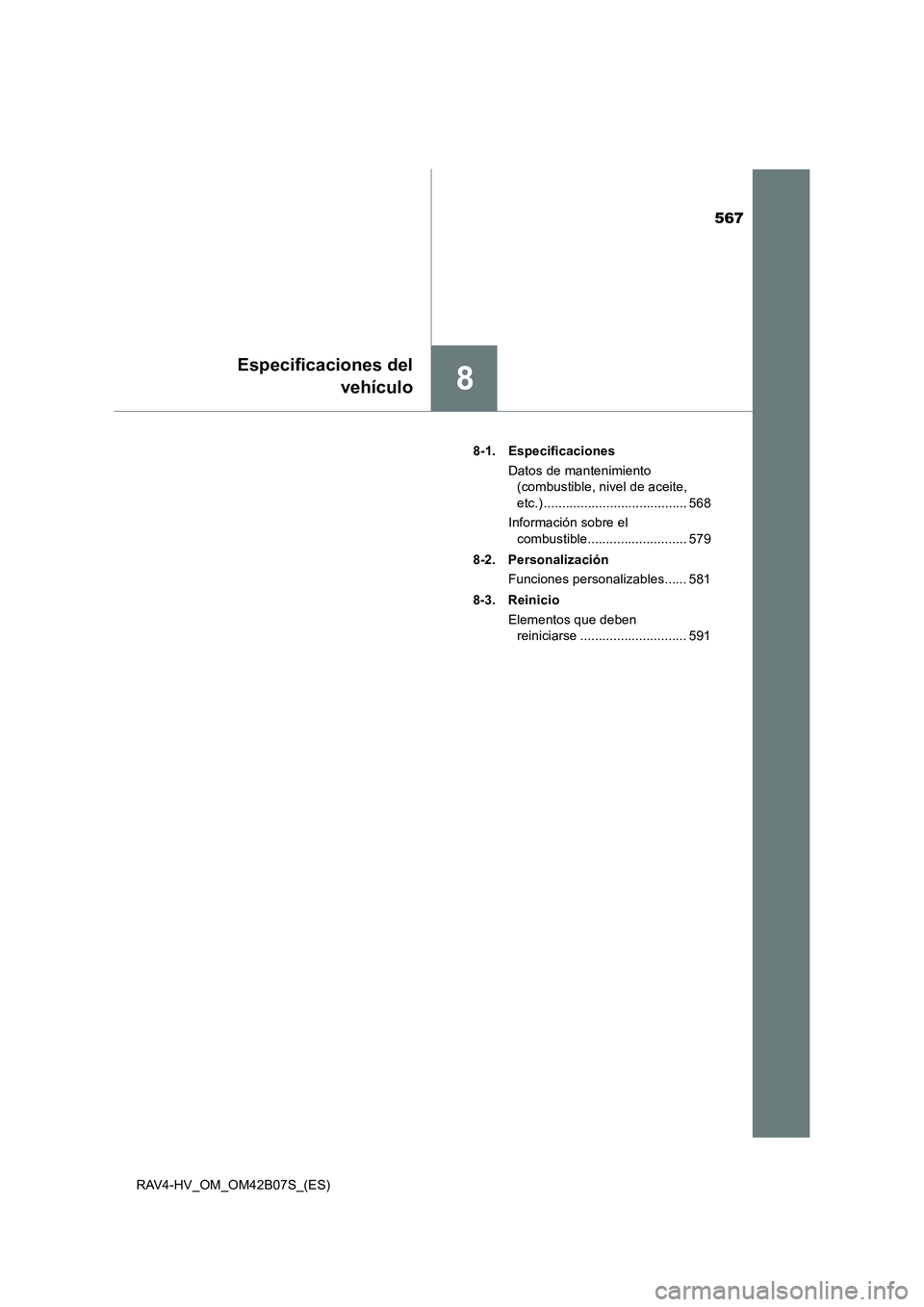

567
8
Especificaciones delvehículo
RAV4-HV_OM_OM42B07S_(ES) 8-1. Especificaciones
Datos de mantenimiento (combustible, nivel de aceite,
etc.) ....................................... 568
Información sobre el combustible........................... 579
8-2. Personalización Funciones personalizables...... 581
8-3. Reinicio Elementos que deben reiniciarse ............................. 591

5688-1. Especificaciones
RAV4-HV_OM_OM42B07S_(ES)

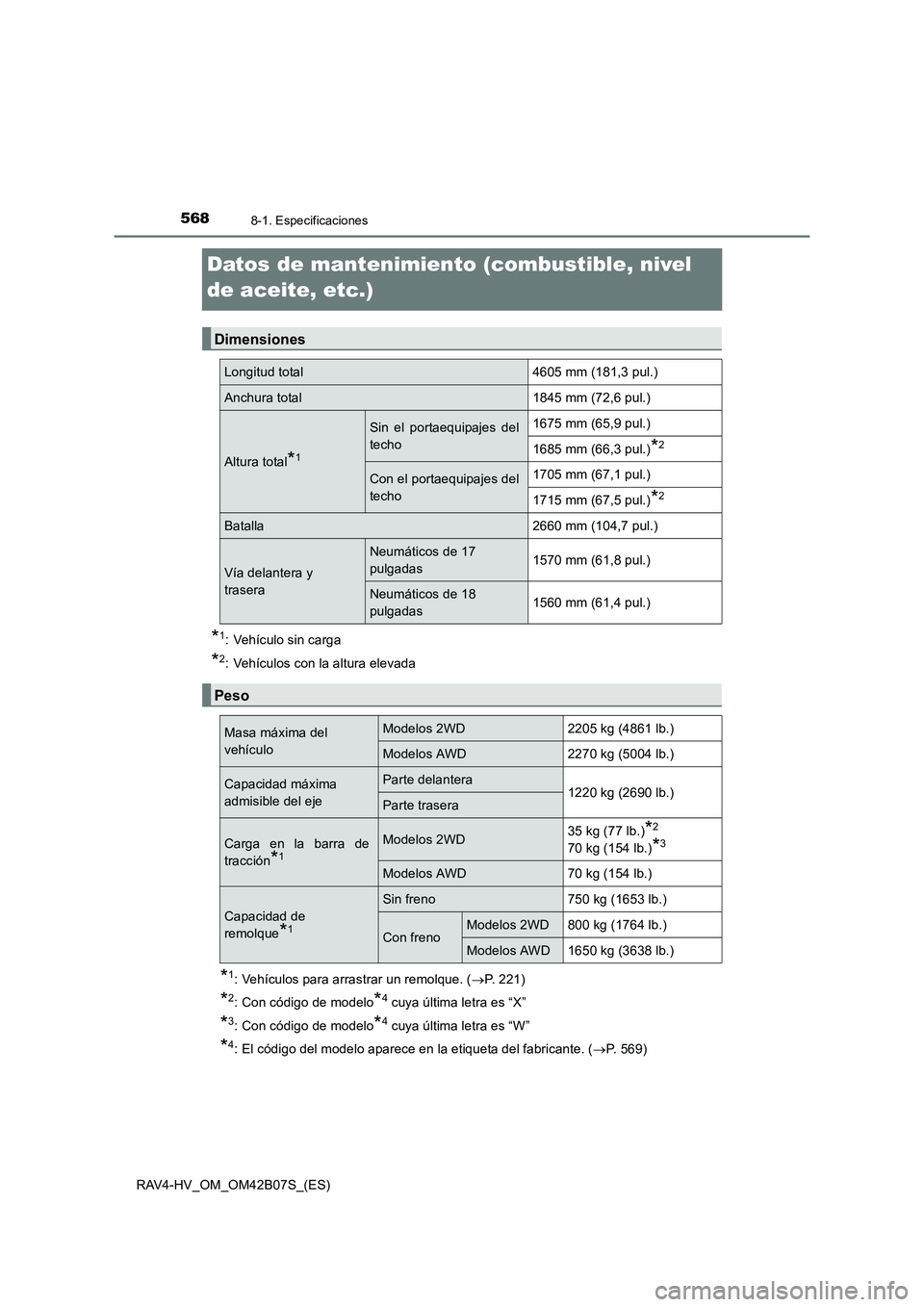

Datos de mantenimiento (combustible, nivel
de aceite, etc.)*
1: Vehículo sin carga
*2: Vehículos con la altura elevada
*1: Vehículos para arrastrar un remolque. ( →P. 221)
*2: Con código de modelo*4 cuya última letra es “X”
*3: Con código de modelo*4 cuya última letra es “W”
*4: El código del modelo aparece en la etiqueta del fabricante. ( →P. 569)
Dimensiones
Longitud total4605 mm (181,3 pul.)
Anchura total1845 mm (72,6 pul.)
Altura total*1
Sin el portaequipajes del
techo1675 mm (65,9 pul.)
1685 mm (66,3 pul.)*2
Con el portaequipajes del
techo1705 mm (67,1 pul.)
1715 mm (67,5 pul.)*2
Batalla2660 mm (104,7 pul.)
Vía delantera y
trasera
Neumáticos de 17
pulgadas1570 mm (61,8 pul.)
Neumáticos de 18
pulgadas1560 mm (61,4 pul.)
Peso
Masa máxima del
vehículoModelos 2WD2205 kg (4861 lb.)
Modelos AWD2270 kg (5004 lb.)
Capacidad máxima
admisible del ejeParte delantera1220 kg (2690 lb.)Parte trasera
Carga en la barra de
tracción
*1
Modelos 2WD35 kg (77 lb.)*2
70 kg (154 lb.)*3
Modelos AWD70 kg (154 lb.)
Capacidad de
remolque
*1
Sin freno750 kg (1653 lb.)
Con frenoModelos 2WD800 kg (1764 lb.)
Modelos AWD1650 kg (3638 lb.)

5698-1. Especificaciones
RAV4-HV_OM_OM42B07S_(ES)
8
Especificaciones del vehículo

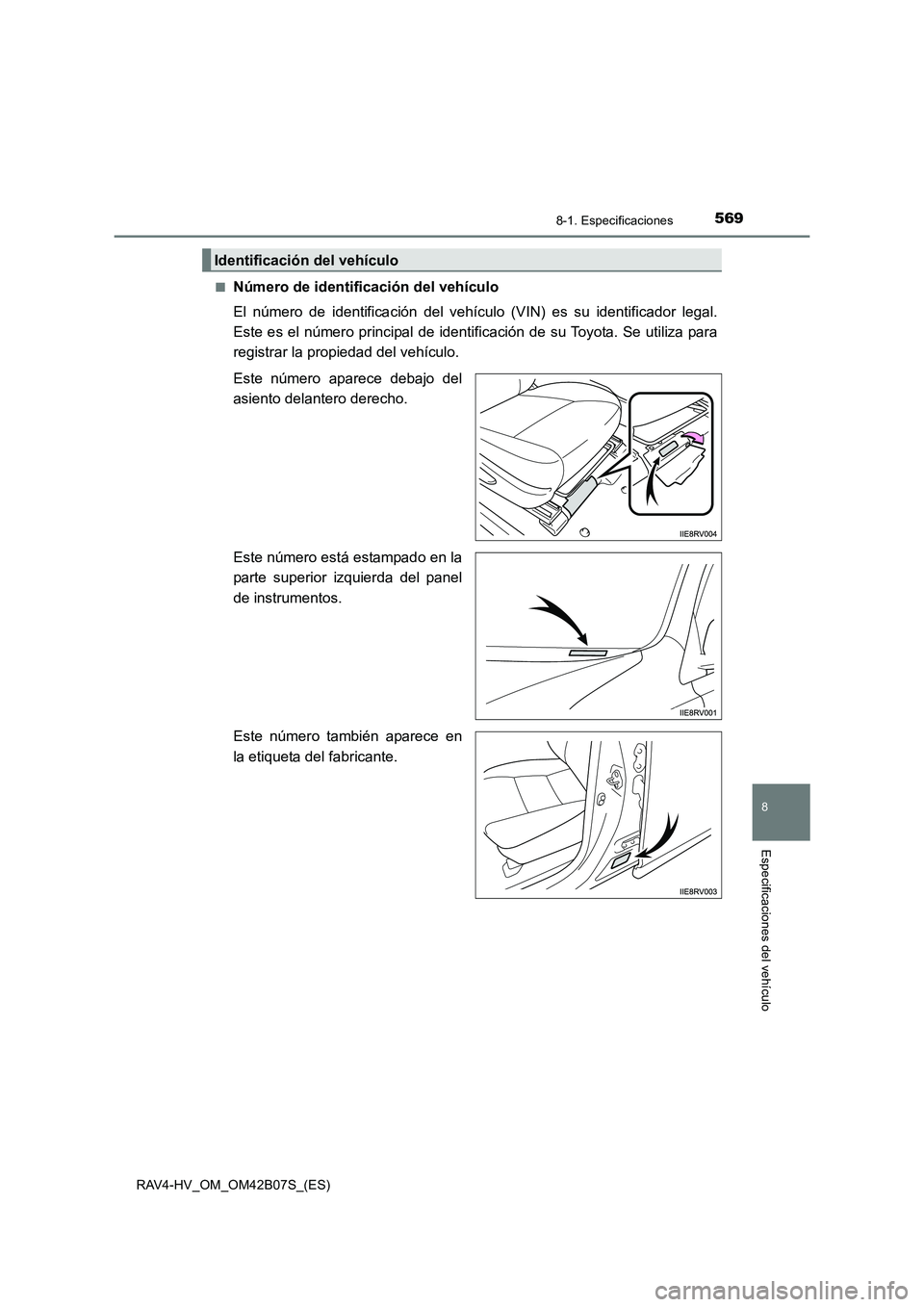

■Número de identificación del vehículo
El número de identificación del vehículo (VIN) es su identificador legal.
Este es el número principal de identificación de su Toyota. Se utiliza para
registrar la propiedad del vehículo.
Este número aparece debajo del
asiento delantero derecho.
Este número está estampado en la
parte superior izquierda del panel
de instrumentos.
Este número también aparece en
la etiqueta del fabricante.
Identificación del vehículo

5708-1. Especificaciones
RAV4-HV_OM_OM42B07S_(ES)■

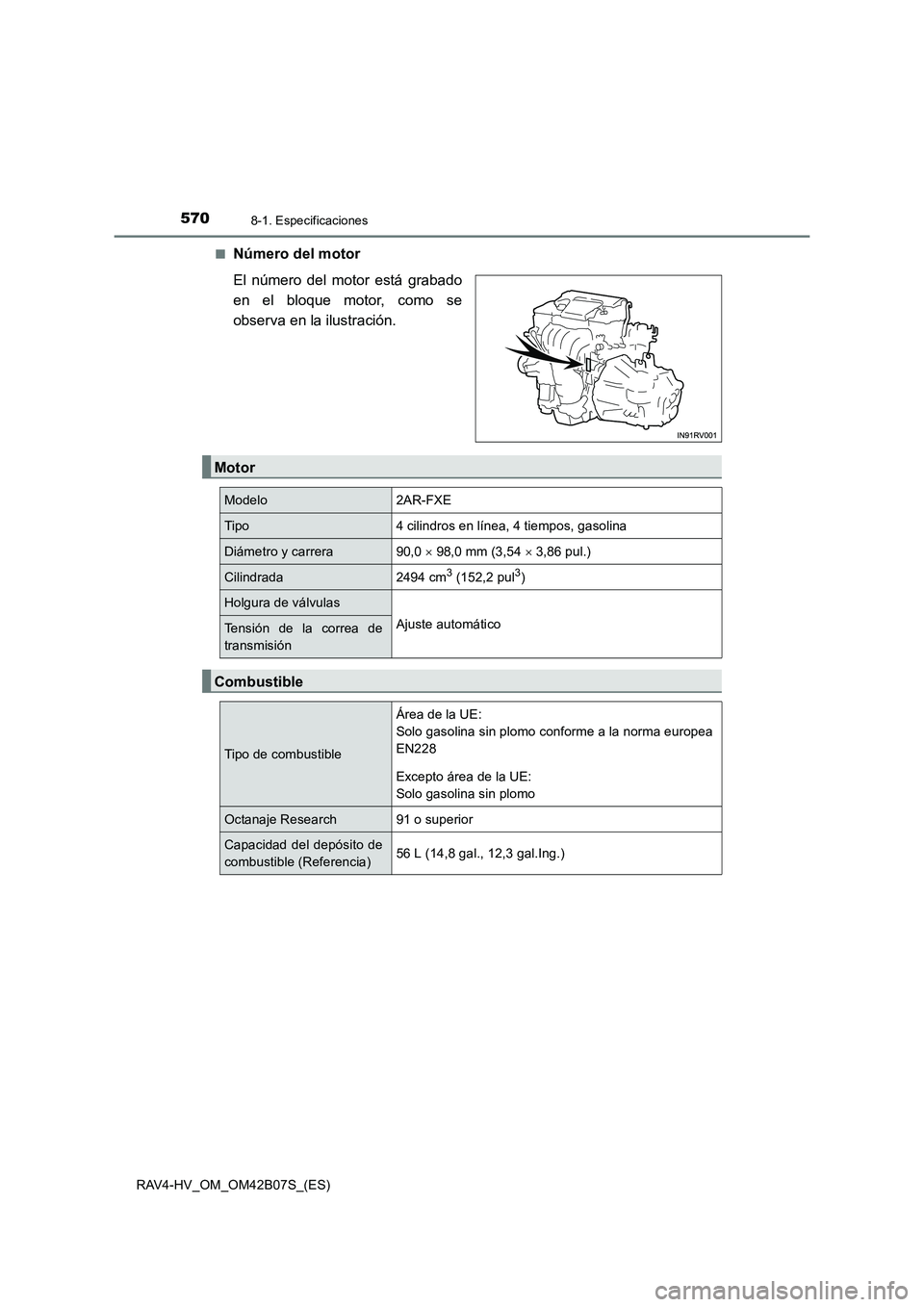

Número del motor
El número del motor está grabado
en el bloque motor, como se
observa en la ilustración.
Motor
Modelo2AR-FXE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Diámetro y carrera90,0
× 98,0 mm (3,54 × 3,86 pul.)
Cilindrada2494 cm3 (152,2 pul3)
Holgura de válvulas
Ajuste automáticoTensión de la correa de
transmisión
Combustible
Tipo de combustible
Área de la UE:
Solo gasolina sin plomo conforme a la norma europea
EN228
Excepto área de la UE:
Solo gasolina sin plomo
Octanaje Research91 o superior
Capacidad del depósito de
combustible (Referencia)56 L (14,8 gal., 12,3 gal.Ing.)
