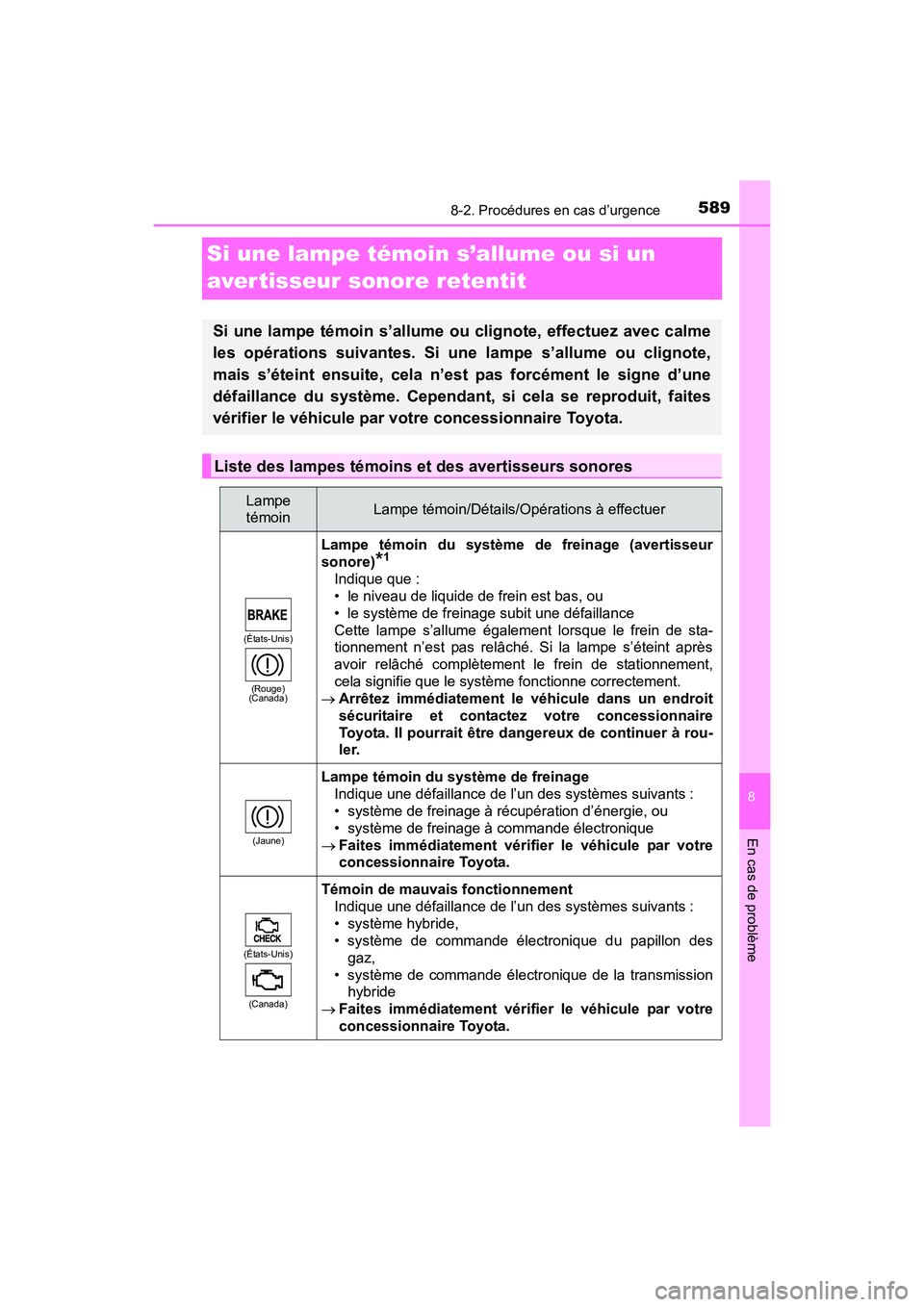

TOYOTA RAV4 HYBRID 2017 Manuel du propriétaire (in French)

589
RAV4-HV_OM_OM42B03D_(D)
8-2. Procédures en cas d’urgence
8
En cas de problème
Si une lampe témoin s’allume ou si un
aver tisseur sonore retentit
Si une lampe témoin s’allume ou clignote, effectuez avec calme
les opérations suivantes. Si une lampe s’allume ou clignote,
mais s’éteint ensuite, cela n’est pas forcément le signe d’une
défaillance du système. Cependant, si cela se reproduit, faites
vérifier le véhicule par votre concessionnaire Toyota.
Liste des lampes témoins et des avertisseurs sonores
Lampe témoinLampe témoin/Détails/Opérations à effectuer
(États-Unis)
(Rouge)
(Canada)
Lampe témoin du système de freinage (avertisseur
sonore)
*1
Indique que :
• le niveau de liquide de frein est bas, ou
• le système de freinage subit une défaillance
Cette lampe s’allume également lorsque le frein de sta-
tionnement n’est pas relâché. Si la lampe s’éteint après
avoir relâché complètement le frein de stationnement,
cela signifie que le système fonctionne correctement.
→ Arrêtez immédiatement le véhicule dans un endroit
sécuritaire et contactez votre concessionnaire
Toyota. Il pourrait être dangereux de continuer à rou-
ler.
(Jaune)
Lampe témoin du système de freinage
Indique une défaillance de l’un des systèmes suivants :
• système de freinage à récupération d’énergie, ou
• système de freinage à commande électronique
→ Faites immédiatement vérifier le véhicule par votre
concessionnaire Toyota.
(États-Unis)
(Canada)
Témoin de mauvais fonctionnement Indique une défaillance de l’un des systèmes suivants :
• système hybride,
• système de commande électronique du papillon desgaz,
• système de commande électronique de la transmission hybride
→ Faites immédiatement vérifier le véhicule par votre
concessionnaire Toyota.

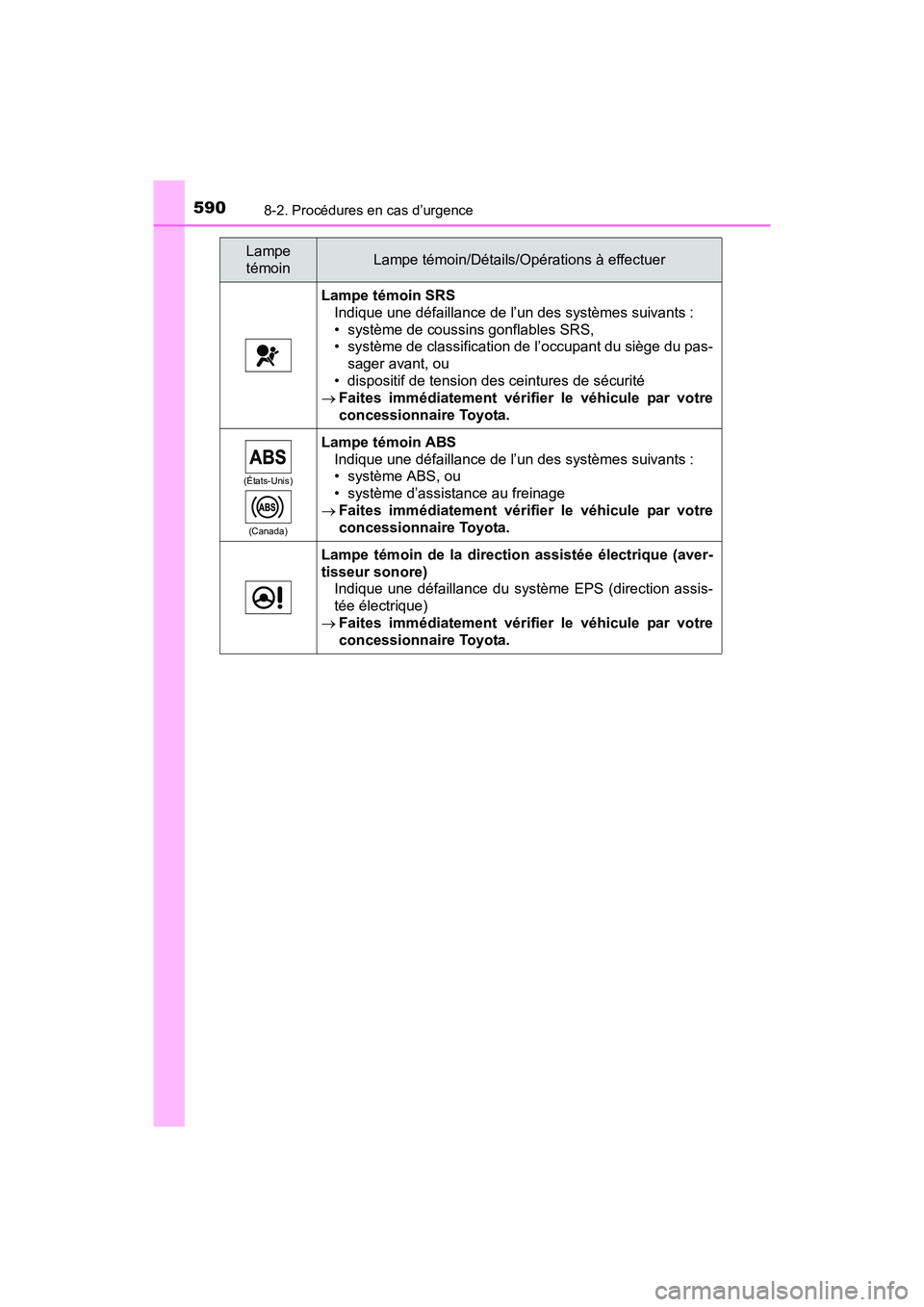

5908-2. Procédures en cas d’urgence
RAV4-HV_OM_OM42B03D_(D)
Lampe témoin SRSIndique une défaillance de l’un des systèmes suivants :
• système de coussins gonflables SRS,
• système de classification de l’occupant du siège du pas-sager avant, ou
• dispositif de tension des ceintures de sécurité
→ Faites immédiatement vérifier le véhicule par votre
concessionnaire Toyota.
(États-Unis)
(Canada)
Lampe témoin ABS Indique une défaillance de l’un des systèmes suivants :
• système ABS, ou
• système d’assistance au freinage
→ Faites immédiatement vérifier le véhicule par votre
concessionnaire Toyota.
Lampe témoin de la direction assistée électrique (aver-
tisseur sonore)
Indique une défaillance du système EPS (direction assis-
tée électrique)
→ Faites immédiatement vérifier le véhicule par votre
concessionnaire Toyota.
Lampe
témoinLampe témoin/Détails/Opérations à effectuer

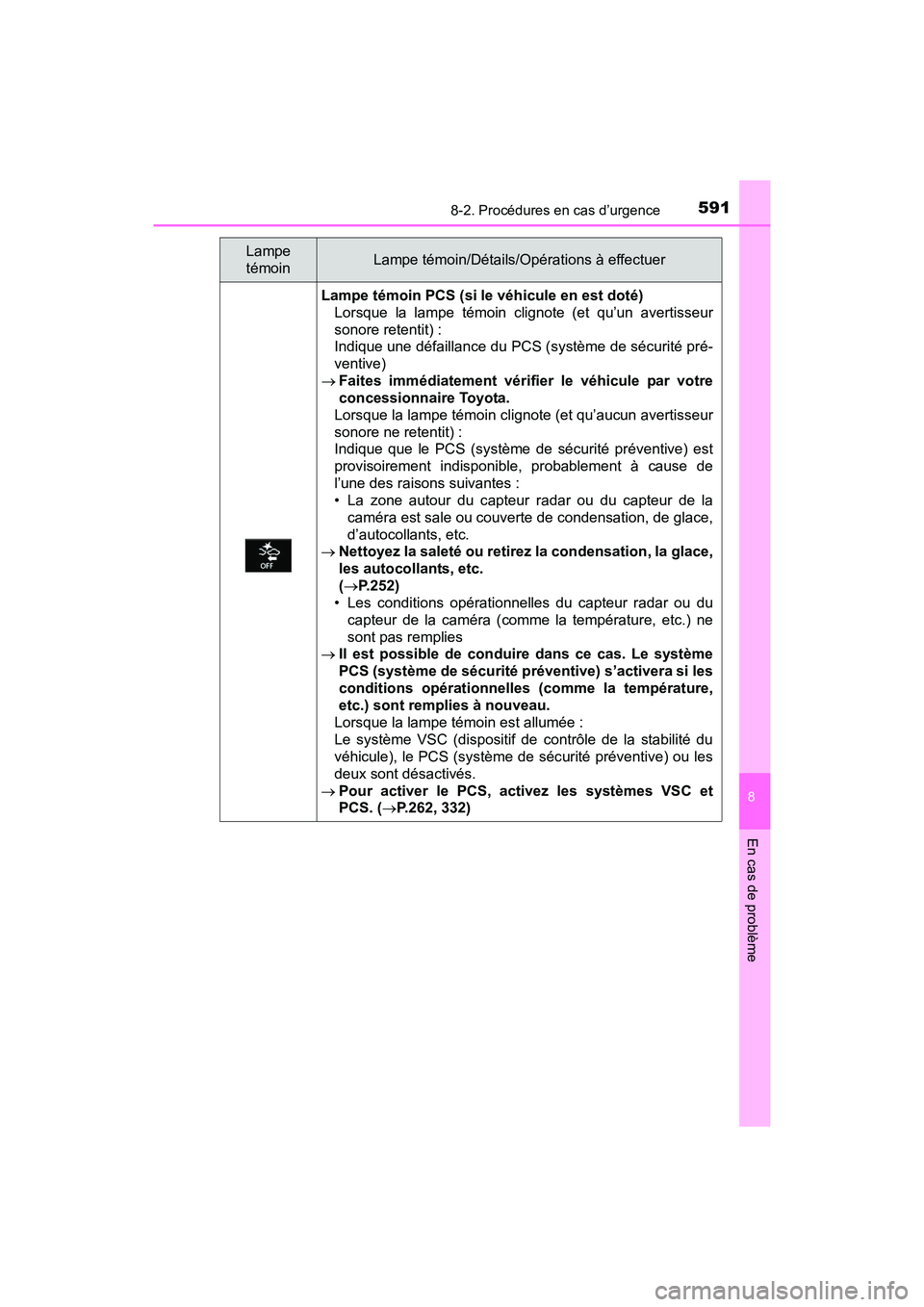

5918-2. Procédures en cas d’urgence
RAV4-HV_OM_OM42B03D_(D)
8
En cas de problème
Lampe témoin PCS (si le véhicule en est doté)Lorsque la lampe témoin clignote (et qu’un avertisseur
sonore retentit) :
Indique une défaillance du PCS (système de sécurité pré-
ventive)
→ Faites immédiatement vérifier le véhicule par votre
concessionnaire Toyota.
Lorsque la lampe témoin clignote (et qu’aucun avertisseur
sonore ne retentit) :
Indique que le PCS (système de sécurité préventive) est
provisoirement indisponible, probablement à cause de
l’une des raisons suivantes :
• La zone autour du capteur radar ou du capteur de la caméra est sale ou couverte de condensation, de glace,
d’autocollants, etc.
→ Nettoyez la saleté ou retirez la condensation, la glace,
les autocollants, etc.
(→ P.252)
• Les conditions opérationnelles du capteur radar ou du
capteur de la caméra (comme la température, etc.) ne
sont pas remplies
→ Il est possible de conduire dans ce cas. Le système
PCS (système de sécurité préventive) s’activera si les
conditions opérationnelles (comme la température,
etc.) sont remplies à nouveau.
Lorsque la lampe témoin est allumée :
Le système VSC (dispositif de contrôle de la stabilité du
véhicule), le PCS (système de sécurité préventive) ou les
deux sont désactivés.
→ Pour activer le PCS, activez les systèmes VSC et
PCS. ( →P.262, 332)
Lampe
témoinLampe témoin/Détails/Opérations à effectuer

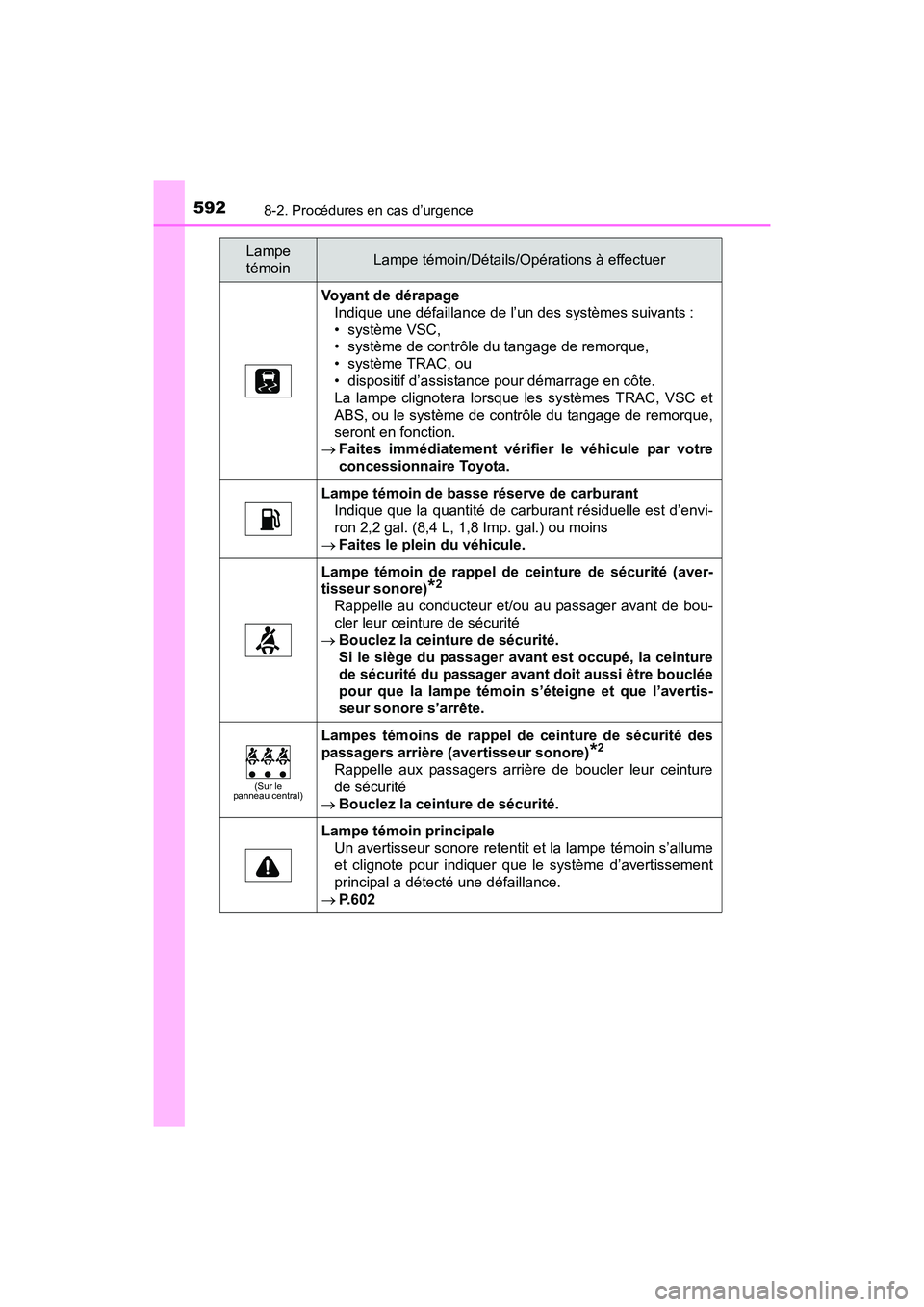

5928-2. Procédures en cas d’urgence
RAV4-HV_OM_OM42B03D_(D)
Voyant de dérapageIndique une défaillance de l’un des systèmes suivants :
• système VSC,
• système de contrôle du tangage de remorque,
• système TRAC, ou
• dispositif d’assistance pour démarrage en côte.
La lampe clignotera lorsque les systèmes TRAC, VSC et
ABS, ou le système de contrôle du tangage de remorque,
seront en fonction.
→ Faites immédiatement vérifier le véhicule par votre
concessionnaire Toyota.
Lampe témoin de basse réserve de carburant
Indique que la quantité de carburant résiduelle est d’envi-
ron 2,2 gal. (8,4 L, 1,8 Imp. gal.) ou moins
→ Faites le plein du véhicule.
Lampe témoin de rappel de ceinture de sécurité (aver-
tisseur sonore)
*2
Rappelle au conducteur et/ou au passager avant de bou-
cler leur ceinture de sécurité
→ Bouclez la ceinture de sécurité.
Si le siège du passager avant est occupé, la ceinture
de sécurité du passager avant doit aussi être bouclée
pour que la lampe témoin s’éteigne et que l’avertis-
seur sonore s’arrête.
(Sur le
panneau central)
Lampes témoins de rappel de ceinture de sécurité des
passagers arrière (avertisseur sonore)
*2
Rappelle aux passagers arrière de boucler leur ceinture
de sécurité
→ Bouclez la ceinture de sécurité.
Lampe témoin principale
Un avertisseur sonore retentit et la lampe témoin s’allume
et clignote pour indiquer que le système d’avertissement
principal a détecté une défaillance.
→ P.602
Lampe
témoinLampe témoin/Détails/Opérations à effectuer

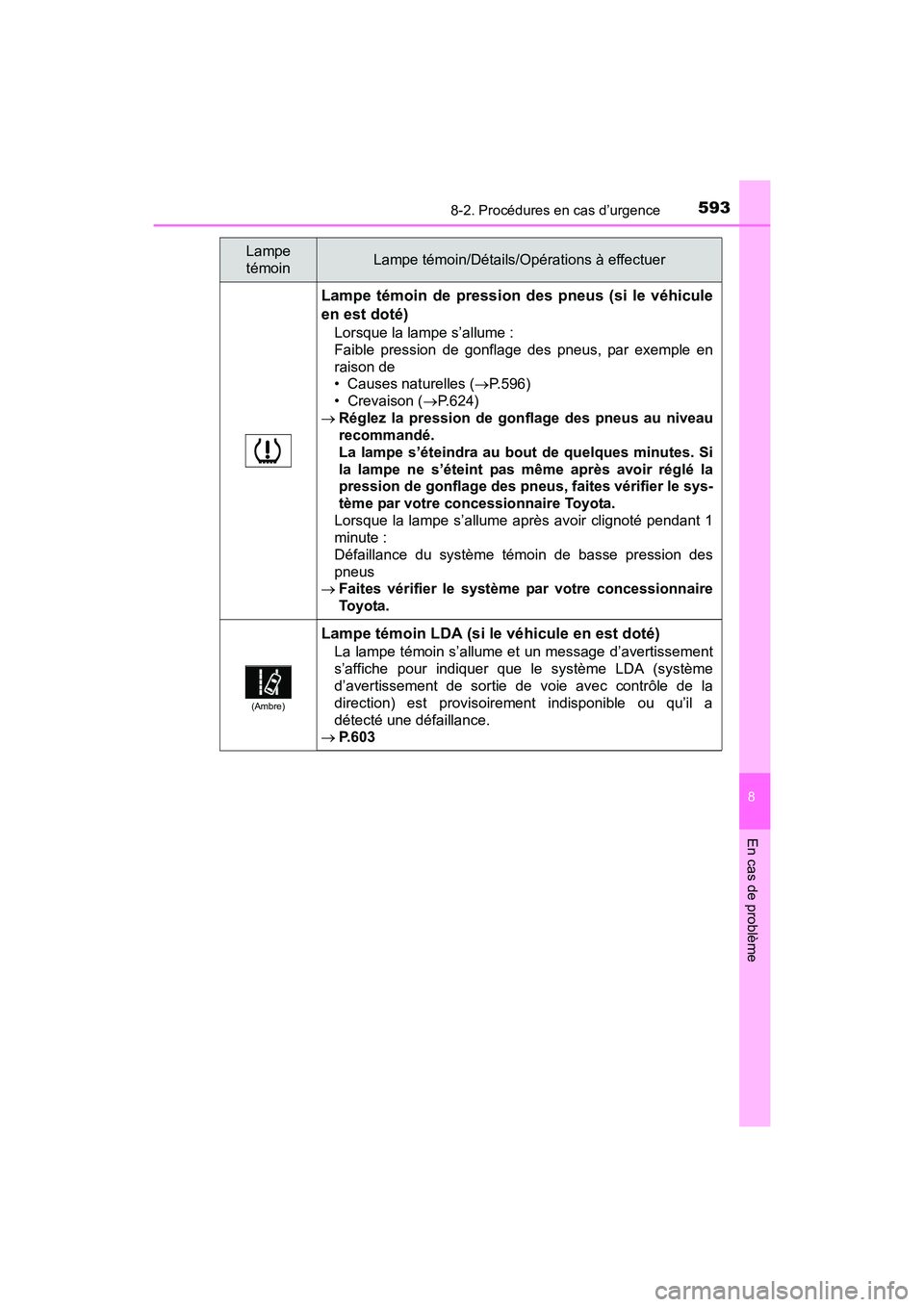

5938-2. Procédures en cas d’urgence
RAV4-HV_OM_OM42B03D_(D)
8
En cas de problème
Lampe témoin de pression des pneus (si le véhicule
en est doté)
Lorsque la lampe s’allume :
Faible pression de gonflage des pneus, par exemple en
raison de
• Causes naturelles (→P.596)
• Crevaison ( →P.624)
→ Réglez la pression de gonflage des pneus au niveau
recommandé.
La lampe s’éteindra au bout de quelques minutes. Si
la lampe ne s’éteint pas même après avoir réglé la
pression de gonflage des pneus, faites vérifier le sys-
tème par votre concessionnaire Toyota.
Lorsque la lampe s’allume après avoir clignoté pendant 1
minute :
Défaillance du système témoin de basse pression des
pneus
→ Faites vérifier le système par votre concessionnaire
To y o ta .
(Ambre)
Lampe témoin LDA (si le véhicule en est doté)
La lampe témoin s’allume et un message d’avertissement
s’affiche pour indiquer que le système LDA (système
d’avertissement de sortie de voie avec contrôle de la
direction) est provisoirement indisponible ou qu’il a
détecté une défaillance.
→ P.603
Lampe
témoinLampe témoin/Détails/Opérations à effectuer

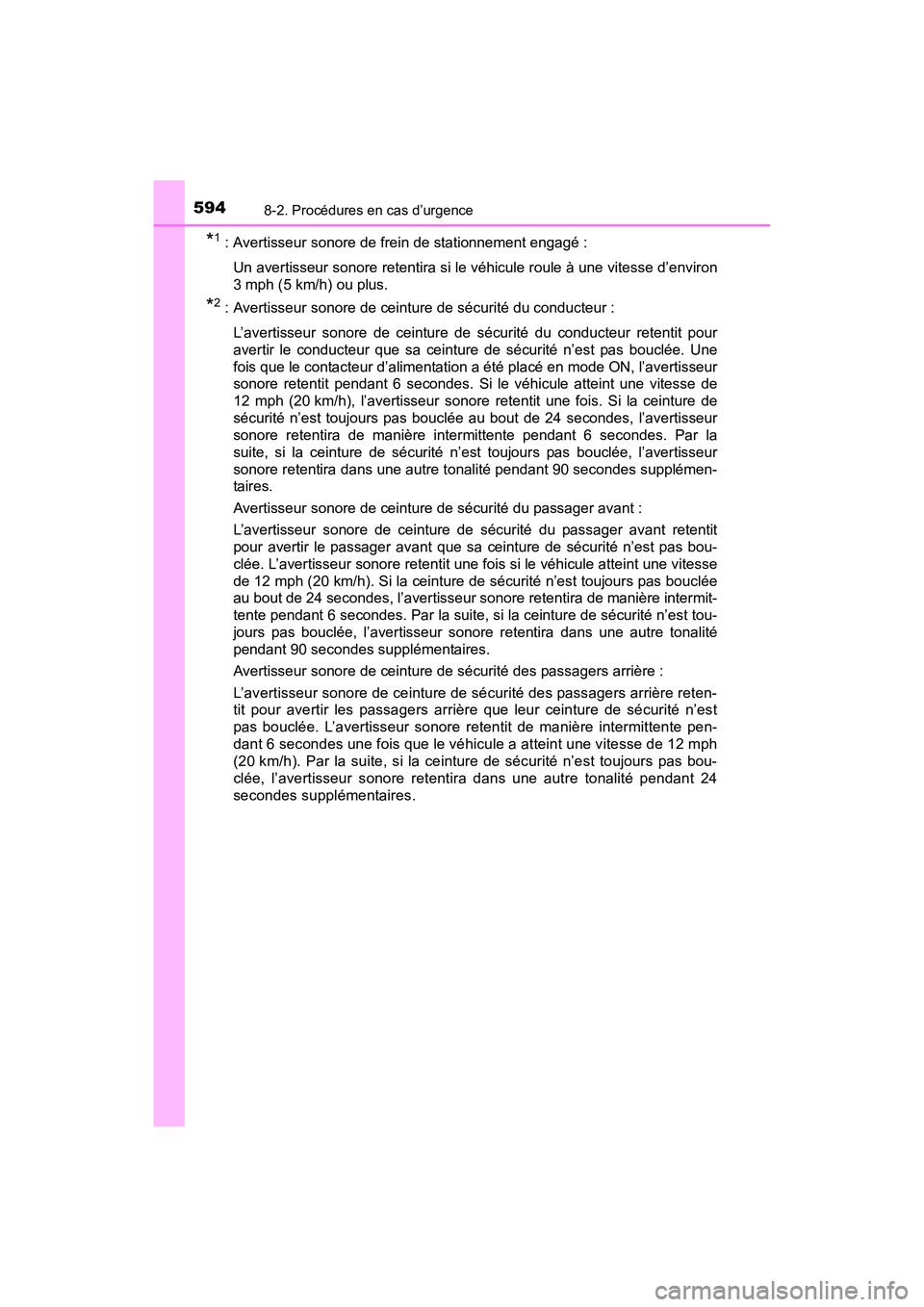

5948-2. Procédures en cas d’urgence
RAV4-HV_OM_OM42B03D_(D)
*1 : Avertisseur sonore de frein de stationnement engagé :Un avertisseur sonore retentira si le véhicule roule à une vitesse d’environ
3 mph (5 km/h) ou plus.
*2 : Avertisseur sonore de ceinture de sécurité du conducteur :L’avertisseur sonore de ceinture de sécurité du conducteur retentit pour
avertir le conducteur que sa ceinture de sécurité n’est pas bouclée. Une
fois que le contacteur d’alimentation a été placé en mode ON, l’avertisseur
sonore retentit pendant 6 secondes. Si le véhicule atteint une vitesse de
12 mph (20 km/h), l’avertisseur sonore retentit une fois. Si la ceinture de
sécurité n’est toujours pas bouclée au bout de 24 secondes, l’avertisseur
sonore retentira de manière intermittente pendant 6 secondes. Par la
suite, si la ceinture de sécurité n’est toujours pas bouclée, l’avertisseur
sonore retentira dans une autre tonalité pendant 90 secondes supplémen-
taires.
Avertisseur sonore de ceinture de sécurité du passager avant :
L’avertisseur sonore de ceinture de sécurité du passager avant retentit
pour avertir le passager avant que sa ceinture de sécurité n’est pas bou-
clée. L’avertisseur sonore retentit une fois si le véhicule atteint une vitesse
de 12 mph (20 km/h). Si la ceinture de sécurité n’est toujours pas bouclée
au bout de 24 secondes, l’avertisseur sonore retentira de manière intermit-
tente pendant 6 secondes. Par la suite, si la ceinture de sécurité n’est tou-
jours pas bouclée, l’avertisseur sonore retentira dans une autre tonalité
pendant 90 secondes supplémentaires.
Avertisseur sonore de ceinture de sécurité des passagers arrière :
L’avertisseur sonore de ceinture de sécurité des passagers arrière reten-
tit pour avertir les passagers arrière que leur ceinture de sécurité n’est
pas bouclée. L’avertisseur sonore retentit de manière intermittente pen-
dant 6 secondes une fois que le véhicule a atteint une vitesse de 12 mph
(20 km/h). Par la suite, si la ceinture de sécurité n’est toujours pas bou-
clée, l’avertisseur sonore retentira dans une autre tonalité pendant 24
secondes supplémentaires.

5958-2. Procédures en cas d’urgence
RAV4-HV_OM_OM42B03D_(D)
8
En cas de problème

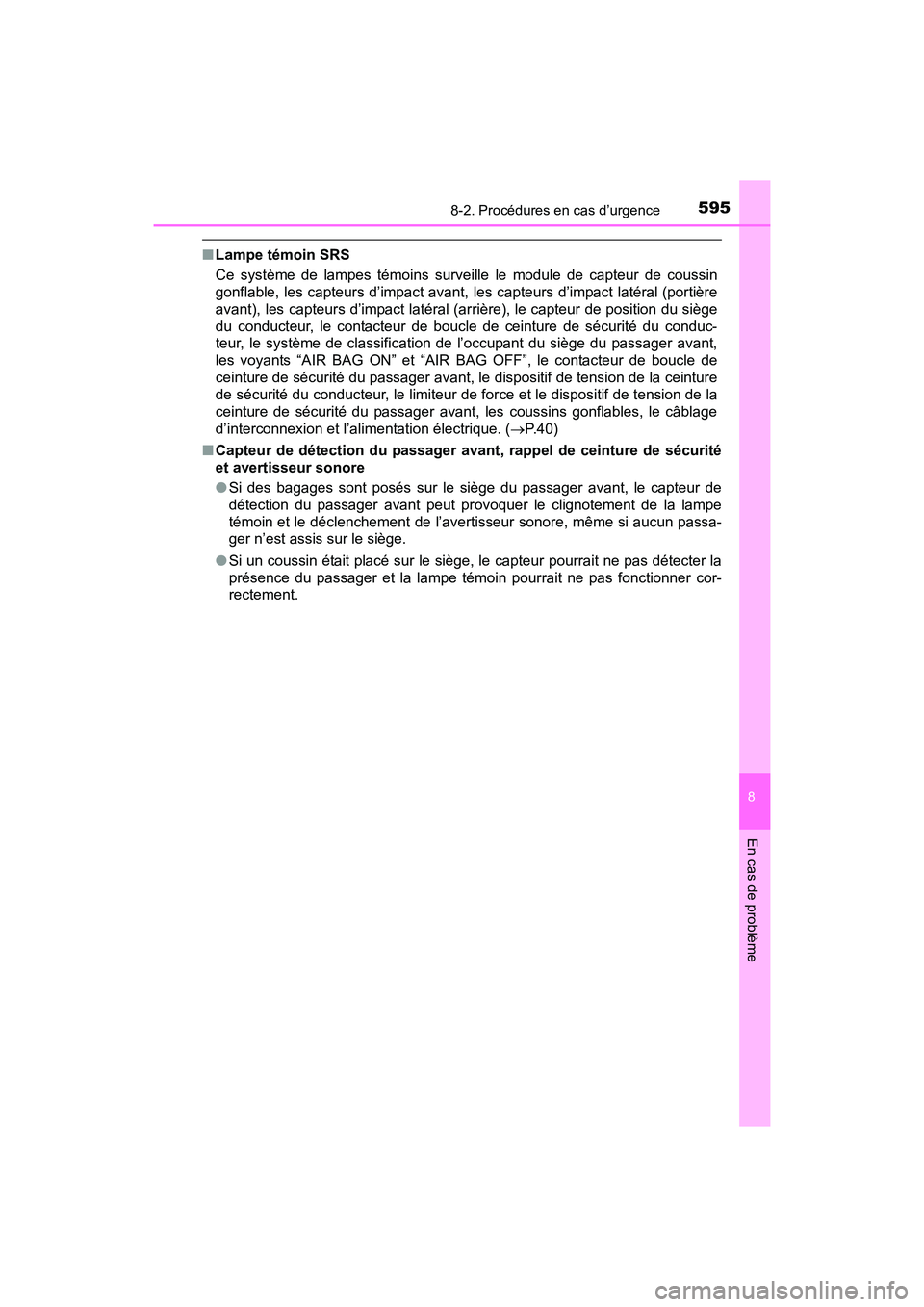

■Lampe témoin SRS
Ce système de lampes témoins surveille le module de capteur de coussin
gonflable, les capteurs d’impact avant, les capteurs d’impact latéral (portière
avant), les capteurs d’impact latéral (arrière), le capteur de position du siège
du conducteur, le contacteur de boucle de ceinture de sécurité du conduc-
teur, le système de classification de l’occupant du siège du passager avant,
les voyants “AIR BAG ON” et “AIR BAG OFF”, le contacteur de boucle de
ceinture de sécurité du passager avant, le dispositif de tension de la ceinture
de sécurité du conducteur, le limiteur de force et le dispositif de tension de la
ceinture de sécurité du passager avant, les coussins gonflables, le câblage
d’interconnexion et l’alimentation électrique. (→ P.40)
■ Capteur de détection du passager avant, rappel de ceinture de sécurité
et avertisseur sonore
●Si des bagages sont posés sur le siège du passager avant, le capteur de
détection du passager avant peut provoquer le clignotement de la lampe
témoin et le déclenchement de l’avertisseur sonore, même si aucun passa-
ger n’est assis sur le siège.
● Si un coussin était placé sur le siège, le capteur pourrait ne pas détecter la
présence du passager et la lampe témoin pourrait ne pas fonctionner cor-
rectement.

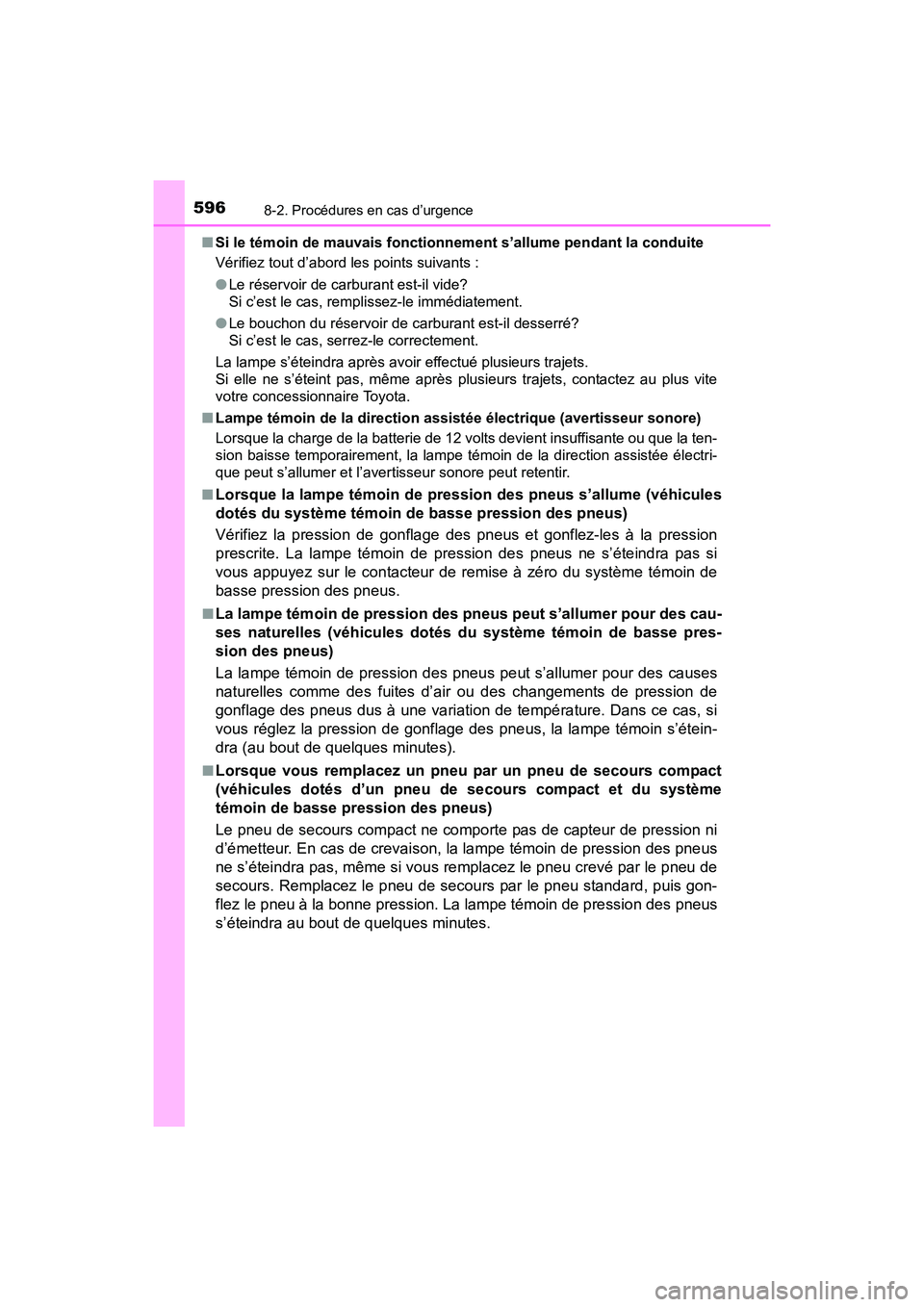

5968-2. Procédures en cas d’urgence
RAV4-HV_OM_OM42B03D_(D)■
Si le témoin de mauvais fonctionnement s’allume pendant la conduite
Vérifiez tout d’abord les points suivants :
●Le réservoir de carburant est-il vide?
Si c’est le cas, remplissez-le immédiatement.
● Le bouchon du réservoir de carburant est-il desserré?
Si c’est le cas, serrez-le correctement.
La lampe s’éteindra après avoir effectué plusieurs trajets.
Si elle ne s’éteint pas, même après plusieurs trajets, contactez au plus vite
votre concessionnaire Toyota.
■ Lampe témoin de la direction assi stée électrique (avertisseur sonore)
Lorsque la charge de la batterie de 12 volts devient insuffisante ou que la ten-
sion baisse temporairement, la lampe témoin de la direction assistée électri-
que peut s’allumer et l’avertisseur sonore peut retentir.
■
Lorsque la lampe témoin de pression des pneus s’allume (véhicules
dotés du système témoin de basse pression des pneus)
Vérifiez la pression de gonflage des pneus et gonflez-les à la pression
prescrite. La lampe témoin de pression des pneus ne s’éteindra pas si
vous appuyez sur le contacteur de remise à zéro du système témoin de
basse pression des pneus.
■La lampe témoin de pression des pneus peut s’allumer pour des cau-
ses naturelles (véhicules dotés du système témoin de basse pres-
sion des pneus)
La lampe témoin de pression des pneus peut s’allumer pour des causes
naturelles comme des fuites d’air ou des changements de pression de
gonflage des pneus dus à une variation de température. Dans ce cas, si
vous réglez la pression de gonflage des pneus, la lampe témoin s’étein-
dra (au bout de quelques minutes).
■Lorsque vous remplacez un pneu par un pneu de secours compact
(véhicules dotés d’un pneu de secours compact et du système
témoin de basse pression des pneus)
Le pneu de secours compact ne comporte pas de capteur de pression ni
d’émetteur. En cas de crevaison, la lampe témoin de pression des pneus
ne s’éteindra pas, même si vous remplacez le pneu crevé par le pneu de
secours. Remplacez le pneu de secours par le pneu standard, puis gon-
flez le pneu à la bonne pression. La lampe témoin de pression des pneus
s’éteindra au bout de quelques minutes.

5978-2. Procédures en cas d’urgence
RAV4-HV_OM_OM42B03D_(D)
8
En cas de problème
■Si le système témoin de basse pression des pneus ne fonctionne
pas (véhicules dotés du système témoin de basse pression des
pneus)
Le système témoin de basse pression des pneus sera désactivé dans les
cas suivants :
(Lorsque la situation reviendra à la normale, le système fonctionnera cor-
rectement.)
●Si des pneus qui ne sont pas dotés de capteurs de pression de pneu ni
d’émetteurs sont utilisés
●Si le code d’identification des capteurs de pression de pneu et des
émetteurs n’est pas enregistré dans l’ordinateur du système témoin de
basse pression des pneus
●Si la pression de gonflage des pneus est de 70 psi (480 kPa, 4,9 kgf/cm2
ou bar) ou plus
Le système témoin de basse pression des pneus risque d’être désactivé
dans les cas suivants :
(Lorsque la situation reviendra à la normale, le système fonctionnera cor-
rectement.)
●Si des appareils électroniques ou des installations utilisant des fréquen-
ces radio similaires se trouvent à proximité
●Si une radio utilisant une fréquence similaire fonctionne dans le véhicule
●Si l’on applique un produit teintant pour glace qui nuit aux signaux des
ondes radio
●S’il y a beaucoup de neige ou de glace sur le véhicule, particulièrement
autour des roues ou des passages de roue
●Si des roues autres que celles d’origine Toyota sont utilisées (Même si
vous utilisez des roues Toyota, il se peut que le système témoin de
basse pression des pneus ne fonctionne pas correctement avec cer-
tains types de pneus.)
●Si des chaînes antidérapantes sont utilisées
●Si le pneu de secours est situé à un emplacement peu propice à la
réception d’un signal radio.
*
●Si l’on place dans le compartiment de charge un objet métallique de
grande taille pouvant interférer avec la réception du signal.
*
*
: Véhicules dotés d’un pneu de secours grandeur normale uniquement

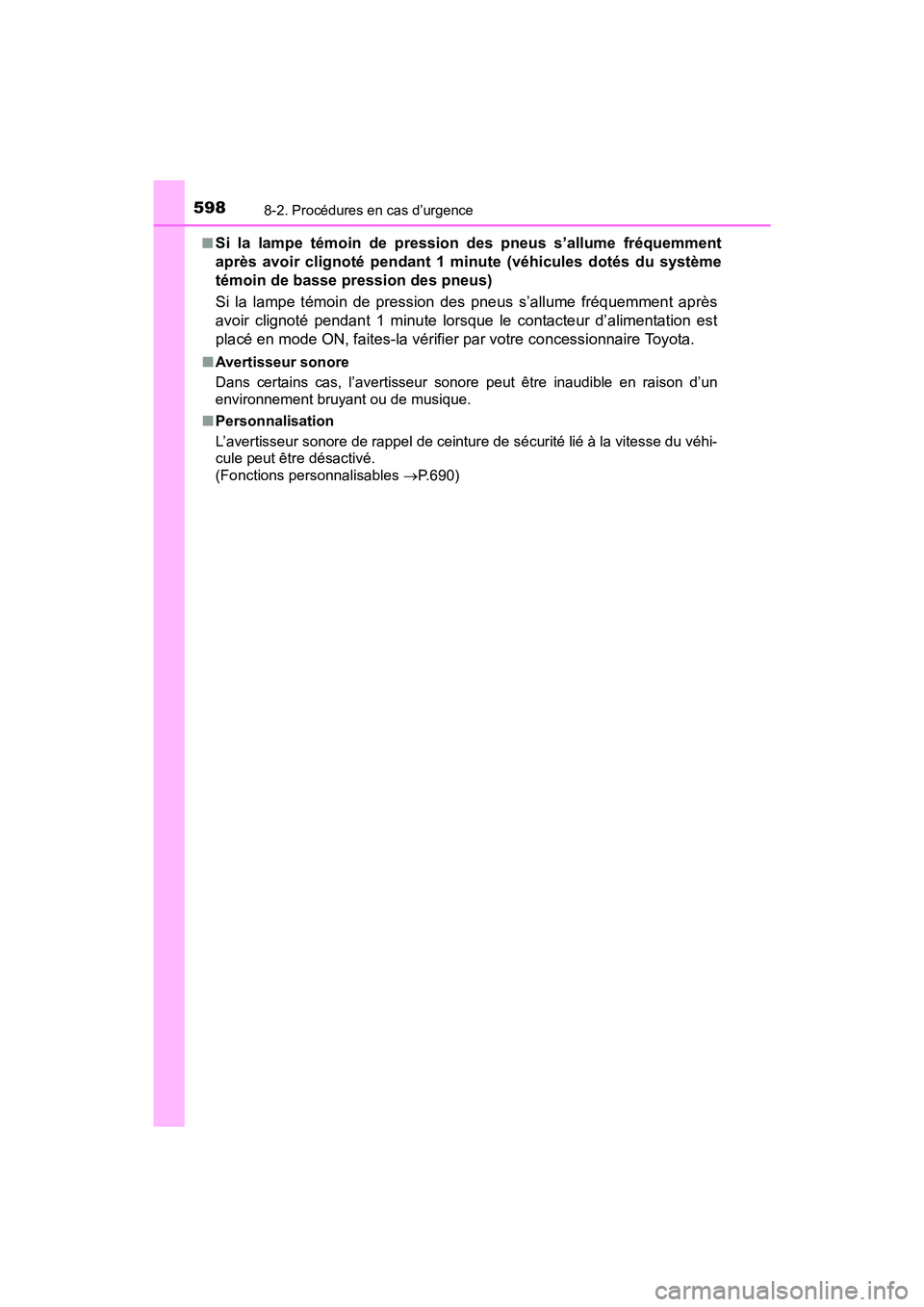

5988-2. Procédures en cas d’urgence
RAV4-HV_OM_OM42B03D_(D)■
Si la lampe témoin de pression des pneus s’allume fréquemment
après avoir clignoté pendant 1 minute (véhicules dotés du système
témoin de basse pression des pneus)
Si la lampe témoin de pression des pneus s’allume fréquemment après
avoir clignoté pendant 1 minute lorsque le contacteur d’alimentation est
placé en mode ON, faites-la vérifier par votre concessionnaire Toyota.
■
Avertisseur sonore
Dans certains cas, l’avertisseur sonore peut être inaudible en raison d’un
environnement bruyant ou de musique.
■ Personnalisation
L’avertisseur sonore de rappel de ceinture de sécurité lié à la vitesse du véhi-
cule peut être désactivé.
(Fonctions personnalisables →P.690)
