TOYOTA RAV4 HYBRID 2017 Manuel du propriétaire (in French)

RAV4-HV_OM_OM42B03D_(D)
5597-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

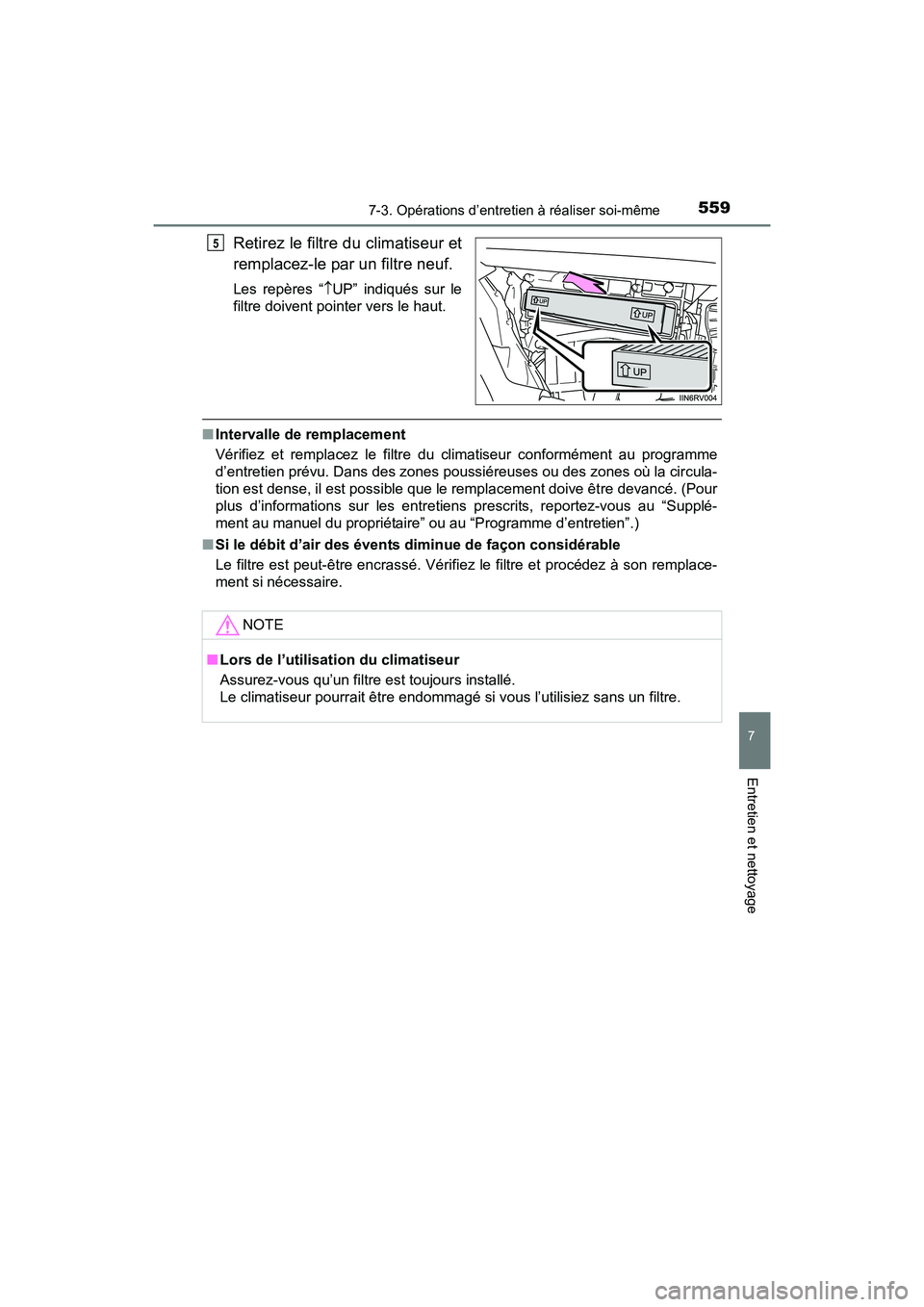

Retirez le filtre du climatiseur et
remplacez-le par un filtre neuf.
Les repères “↑UP” indiqués sur le
filtre doivent pointer vers le haut.
■ Intervalle de remplacement
Vérifiez et remplacez le filtre du climatiseur conformément au programme
d’entretien prévu. Dans des zones poussiéreuses ou des zones où la circula-
tion est dense, il est possible que le remplacement doive être devancé. (Pour
plus d’informations sur les entretiens prescrits, reportez-vous au “Supplé-
ment au manuel du propriétaire” ou au “Programme d’entretien”.)
■ Si le débit d’air des évents diminue de façon considérable
Le filtre est peut-être encrassé. Vérifiez le filtre et procédez à son remplace-
ment si nécessaire.
5
NOTE
■Lors de l’utilisation du climatiseur
Assurez-vous qu’un filtre est toujours installé.
Le climatiseur pourrait être endommagé si vous l’utilisiez sans un filtre.

560
RAV4-HV_OM_OM42B03D_(D)
7-3. Opérations d’entretien à réaliser soi-même

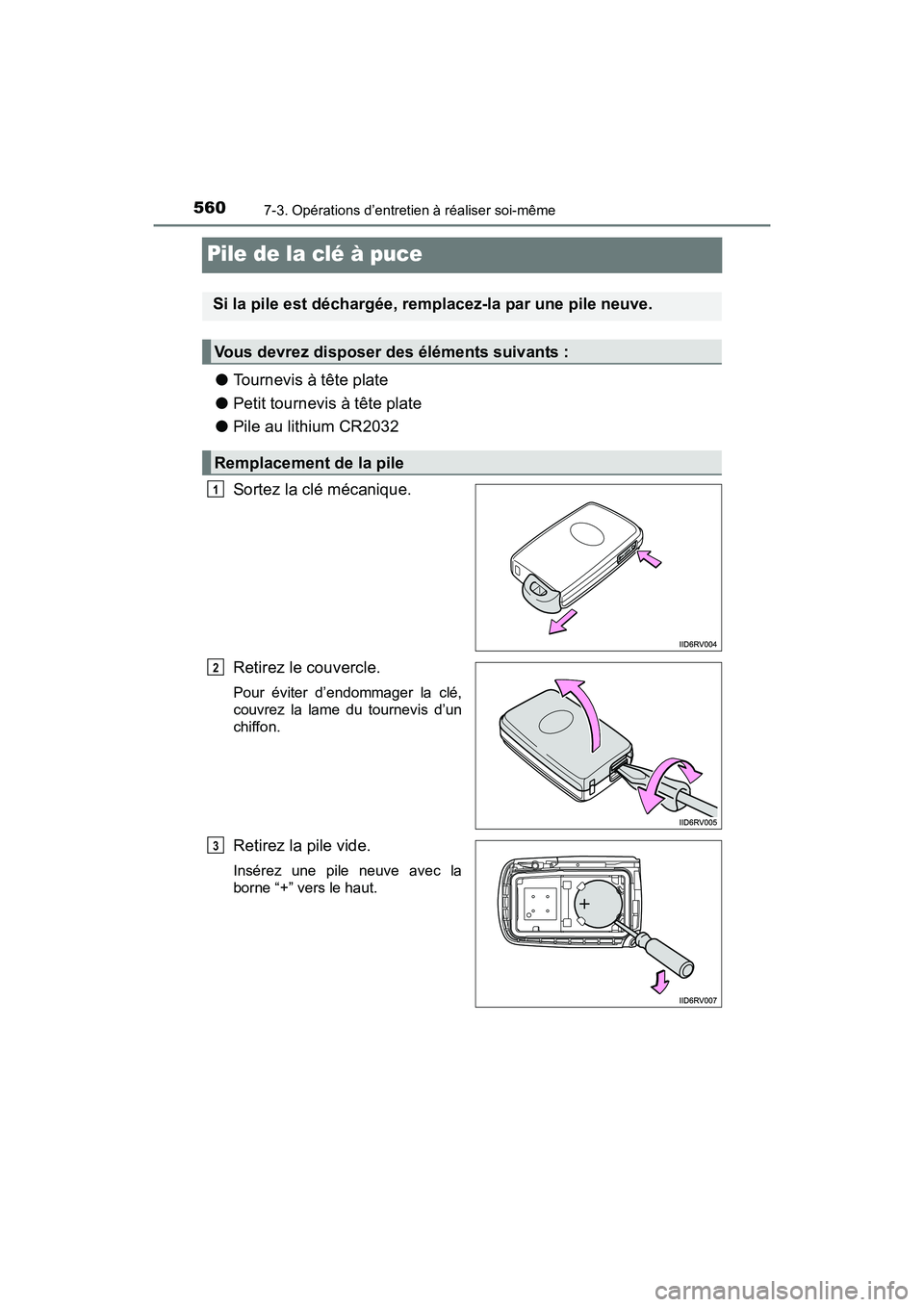

Pile de la clé à puce
●Tournevis à tête plate
● Petit tournevis à tête plate
● Pile au lithium CR2032
Sortez la clé mécanique.
Retirez le couvercle.
Pour éviter d’endommager la clé,
couvrez la lame du tournevis d’un
chiffon.
Retirez la pile vide.
Insérez une pile neuve avec la
borne “+” vers le haut.
Si la pile est déchargée, remplacez-la par une pile neuve.
Vous devrez disposer des éléments suivants :
Remplacement de la pile
1
2
3

RAV4-HV_OM_OM42B03D_(D)
5617-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

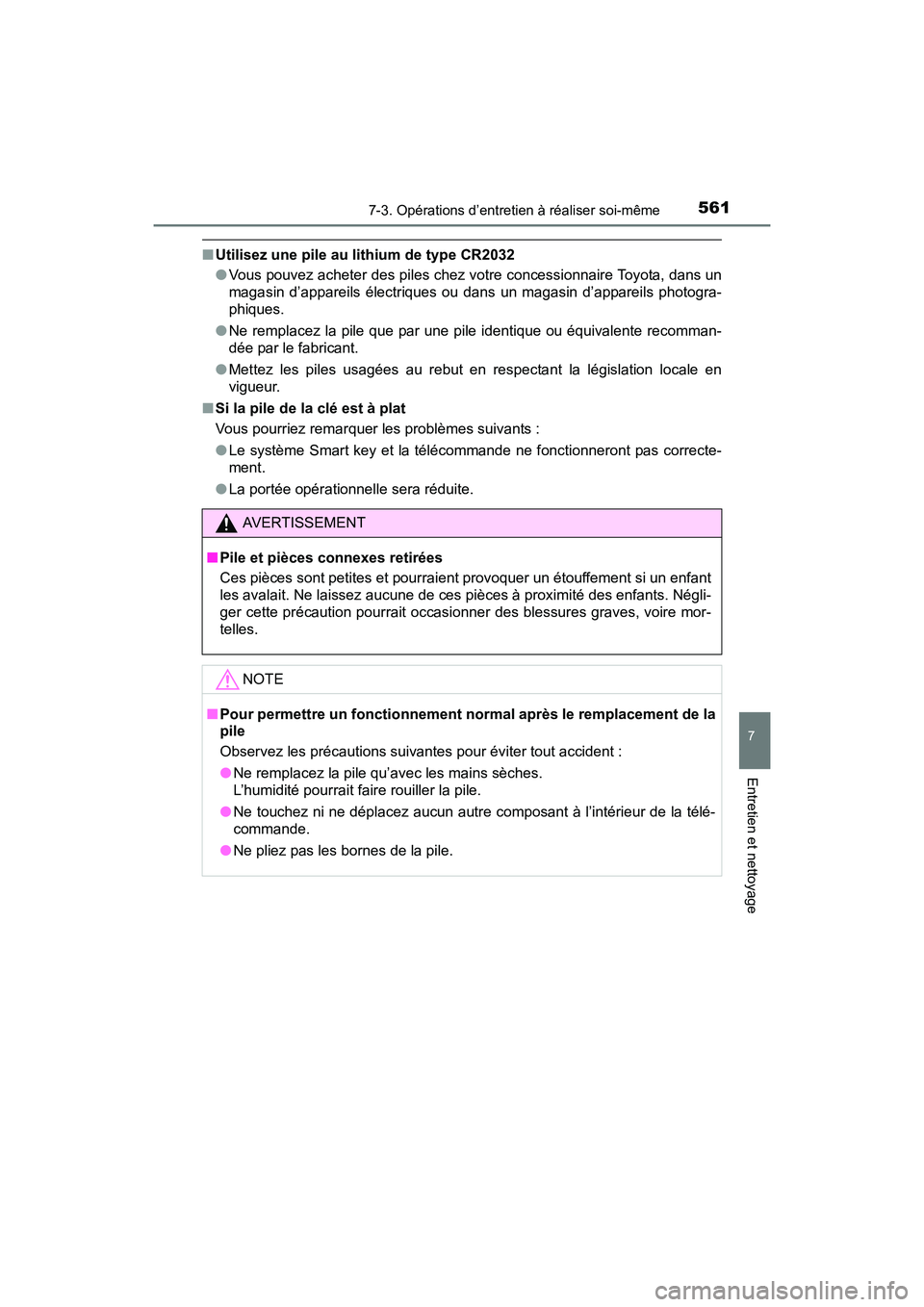

■Utilisez une pile au lithium de type CR2032
●Vous pouvez acheter des piles chez votre concessionnaire Toyota, dans un
magasin d’appareils électriques ou dans un magasin d’appareils photogra-
phiques.
● Ne remplacez la pile que par une pile identique ou équivalente recomman-
dée par le fabricant.
● Mettez les piles usagées au rebut en respectant la législation locale en
vigueur.
■ Si la pile de la clé est à plat
Vous pourriez remarquer les problèmes suivants :
●Le système Smart key et la télécommande ne fonctionneront pas correcte-
ment.
● La portée opérationnelle sera réduite.
AVERTISSEMENT
■ Pile et pièces connexes retirées
Ces pièces sont petites et pourraient provoquer un étouffement si un enfant
les avalait. Ne laissez aucune de ces pièces à proximité des enfants. Négli-
ger cette précaution pourrait occasionner des blessures graves, voire mor-
telles.
NOTE
■Pour permettre un fonctionnement normal après le remplacement de la
pile
Observez les précautions suivantes pour éviter tout accident :
●Ne remplacez la pile qu’avec les mains sèches.
L’humidité pourrait fair e rouiller la pile.
● Ne touchez ni ne déplacez aucun autre composant à l’intérieur de la télé-
commande.
● Ne pliez pas les bornes de la pile.

562
RAV4-HV_OM_OM42B03D_(D)
7-3. Opérations d’entretien à réaliser soi-même

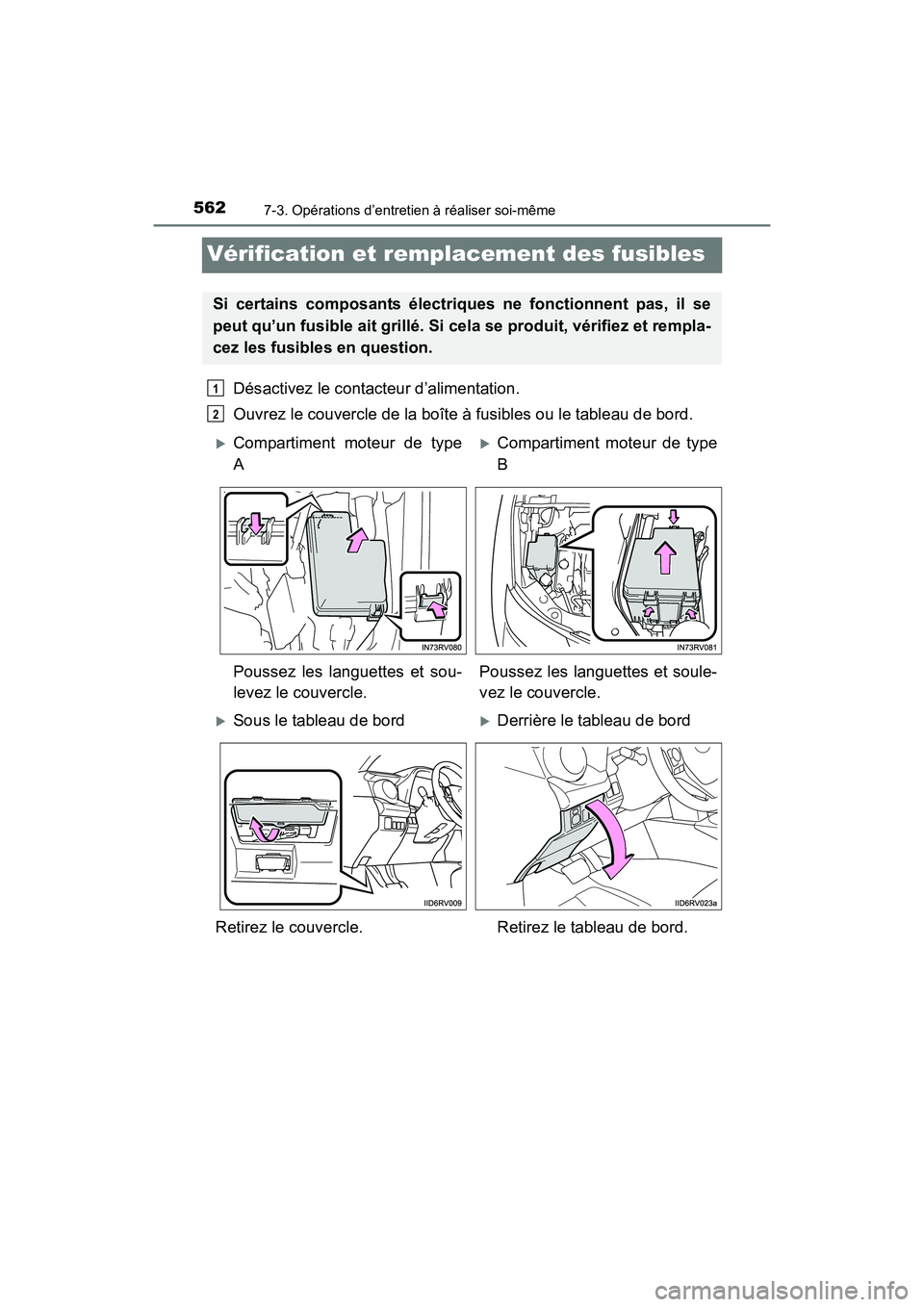

Vérification et remplacement des fusibles
Désactivez le contacteur d’alimentation.
Ouvrez le couvercle de la boîte à fusibles ou le tableau de bord.
Si certains composants électriques ne fonctionnent pas, il se
peut qu’un fusible ait grillé. Si cela se produit, vérifiez et rempla-
cez les fusibles en question.
1
2
XCompartiment moteur de type
AXCompartiment moteur de type
B
Poussez les languettes et sou-
levez le couvercle. Poussez les languettes et soule-
vez le couvercle.
XSous le tableau de bordXDerrière le tableau de bord
Retirez le couvercle. Retirez le tableau de bord.

RAV4-HV_OM_OM42B03D_(D)
5637-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

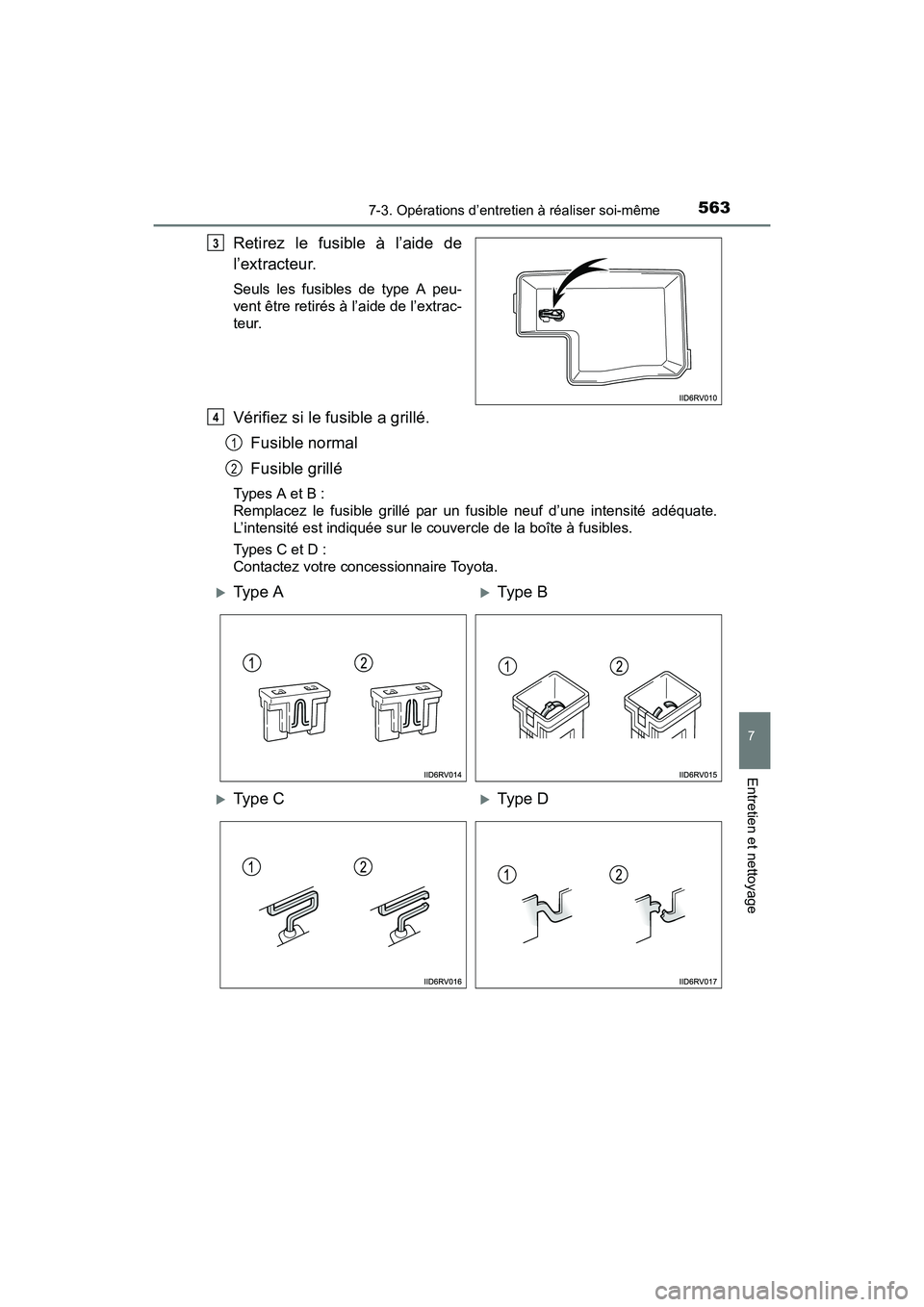

Retirez le fusible à l’aide de
l’extracteur.
Seuls les fusibles de type A peu-
vent être retirés à l’aide de l’extrac-
teur.
Vérifiez si le fusible a grillé.Fusible normal
Fusible grillé
Types A et B :
Remplacez le fusible grillé par un fusible neuf d’une intensité adéquate.
L’intensité est indiquée sur le couvercle de la boîte à fusibles.
Types C et D :
Contactez votre concessionnaire Toyota.
3
4
1
2
XType AXTy pe B
XType CXTy pe D

564
RAV4-HV_OM_OM42B03D_(D)
7-3. Opérations d’entretien à réaliser soi-même

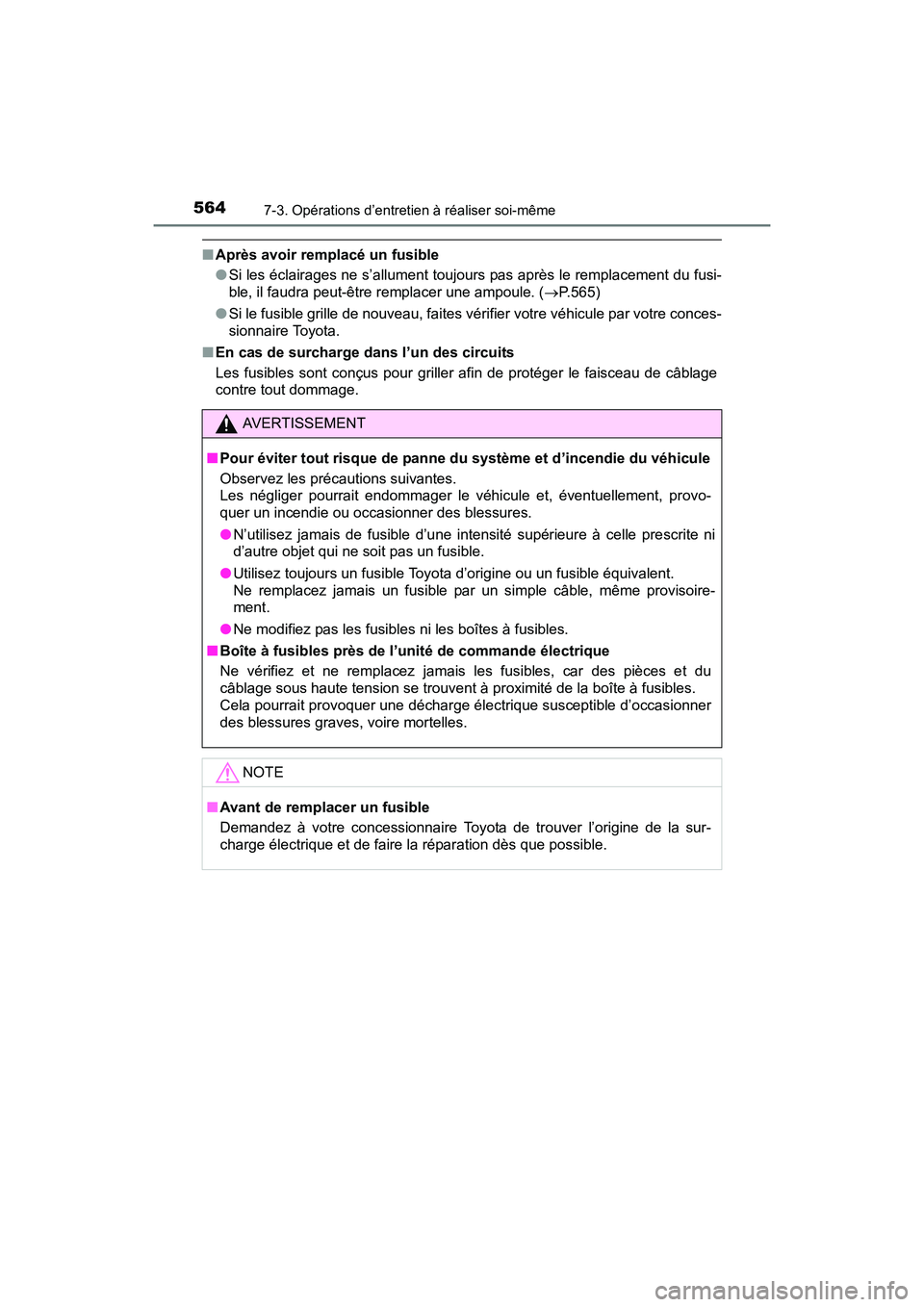

■Après avoir remplacé un fusible
●Si les éclairages ne s’allument toujours pas après le remplacement du fusi-
ble, il faudra peut-être remplacer une ampoule. ( →P.565)
● Si le fusible grille de nouveau, faites vérifier votre véhicule par votre conces-
sionnaire Toyota.
■ En cas de surcharge dans l’un des circuits
Les fusibles sont conçus pour griller afin de protéger le faisceau de câblage
contre tout dommage.
AVERTISSEMENT
■ Pour éviter tout risque de panne du système et d’incendie du véhicule
Observez les précautions suivantes.
Les négliger pourrait endommager le véhicule et, éventuellement, provo-
quer un incendie ou occasionner des blessures.
●N’utilisez jamais de fusible d’une intensité supérieure à celle prescrite ni
d’autre objet qui ne soit pas un fusible.
● Utilisez toujours un fusible Toyota d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible par un simple câble, même provisoire-
ment.
● Ne modifiez pas les fusibles ni les boîtes à fusibles.
■ Boîte à fusibles près de l’unité de commande électrique
Ne vérifiez et ne remplacez jamais les fusibles, car des pièces et du
câblage sous haute tension se trouvent à proximité de la boîte à fusibles.
Cela pourrait provoquer une décharge électrique susceptible d’occasionner
des blessures graves, voire mortelles.
NOTE
■Avant de remplacer un fusible
Demandez à votre concessionnaire Toyota de trouver l’origine de la sur-
charge électrique et de faire la réparation dès que possible.

565
RAV4-HV_OM_OM42B03D_(D)
7-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Ampoules
Vérifiez la puissance (watts) de l’ampoule que vous allez remplacer.
(→P.664)
■Avant
Feu de gabarit avant
Phare antibrouillard
Phare/phares de jour (phares à halogène)
Clignotant avant/feu de stationnement (phares à halogène) ou cli-
gnotant avant (phares à DEL)
Vous pouvez remplacer les ampoules suivantes vous-même. Le
niveau de difficulté du remplacement varie selon l’ampoule. Si
un remplacement est nécessaire, mais difficile à effectuer, con-
tactez votre concessionnaire Toyota.
Pour plus d’informations concernant le remplacement des
autres ampoules, contactez votre concessionnaire Toyota.
Préparation pour le remplacement d’une ampoule
Emplacement des ampoules
1
2
3
4

566
RAV4-HV_OM_OM42B03D_(D)
7-3. Opérations d’entretien à réaliser soi-même

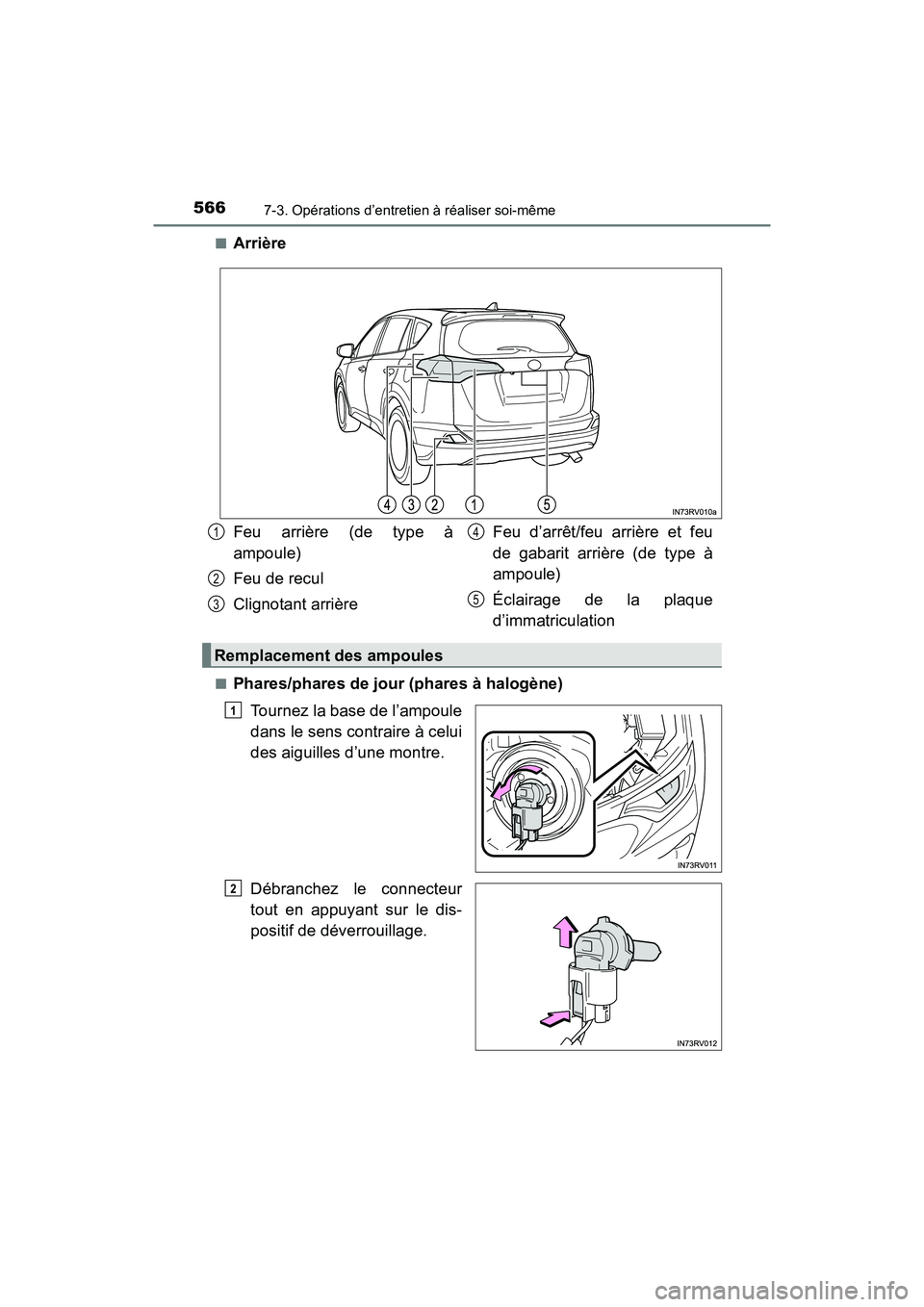

■Arrière
■Phares/phares de jour (phares à halogène)Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Débranchez le connecteur
tout en appuyant sur le dis-
positif de déverrouillage.
Feu arrière (de type à
ampoule)
Feu de recul
Clignotant arrière Feu d’arrêt/feu arrière et feu
de gabarit arrière (de type à
ampoule)
Éclairage de la plaque
d’immatriculation
Remplacement des ampoules
1
2
3
4
5
1
2

RAV4-HV_OM_OM42B03D_(D)
5677-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Remplacez l’ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de
l’assemblage, puis insérez la
pièce.
Tournez et fixez la base de
l’ampoule.
Installez la base de
l’ampoule.
Remuez délicatement la base
de l’ampoule pour vous assurer
qu’elle n’est pas desserrée, allu-
mez les phares une fois, puis
vérifiez visuellement qu’aucune
lumière ne filtre de l’assem-
blage.
3
4
5

568
RAV4-HV_OM_OM42B03D_(D)
7-3. Opérations d’entretien à réaliser soi-même

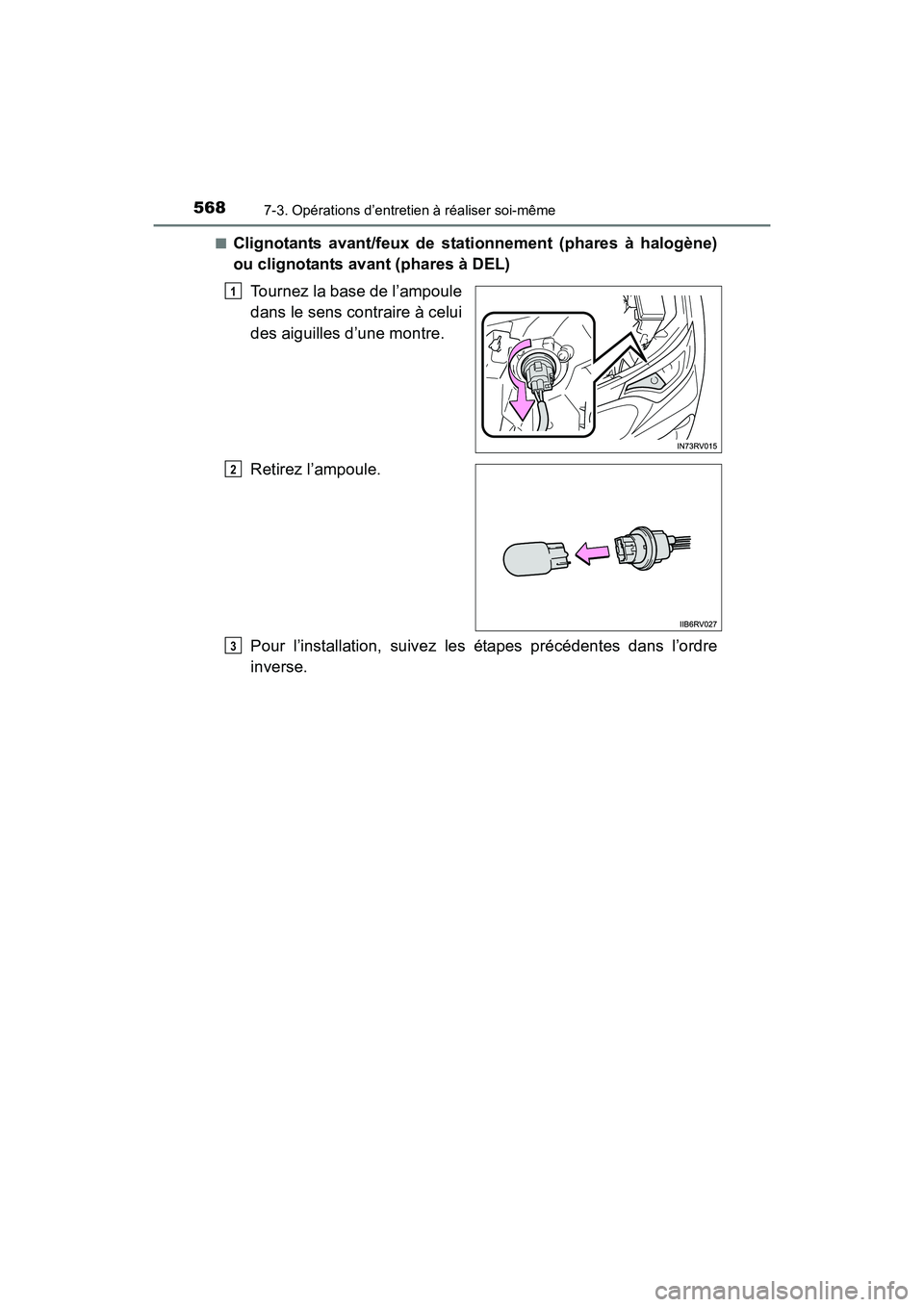

■Clignotants avant/feux de stationnement (phares à halogène)
ou clignotants avant (phares à DEL)Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
1
2
3
