6599-1. Caractéristiques
9
Caractéristiques du véhicule
■Quantité d’huile (Vidange et remplissage [Référence*])
* : La quantité d’huile moteur est indiquée comme référence à des fins devidange d’huile moteur. Réchauffez le système hybride, puis désactivez-le;
attendez plus de 5 minutes, puis vérifiez le niveau d’huile sur la jauge
d’huile.
■
Choix de l’huile moteur
Votre véhicule Toyota utilise de l’huile “Toyota Genuine Motor Oil”
(huile moteur d’origine Toyota). Utilisez de l’huile “Toyota Genuine
Motor Oil” (huile moteur d’origine Toyota) approuvée par Toyota, ou
une huile équivalente correspondant au grade et à la viscosité ci-
dessous.
Grade d’huile : Huile moteur multigrade ILSAC GF-5
Viscosité recommandée : SAE 0W-20
La viscosité SAE 0W-20 est le
meilleur choix pour faire des
économies de carburant et pour
le démarrage à froid en hiver.
Si vous ne pouvez pas vous
procurer de l’huile SAE 0W-20,
vous pouvez utiliser de l’huile
SAE 5W-20. Toutefois, elle doit
être remplacée par de l’huile
SAE 0W-20 lors de la vidange
suivante.
Batterie hybride (batterie de traction)
Typ eBatterie à hydrure métallique de nickel
Tension7,2 V/module
Capacité6,5 Ah (3HR)
Quantité34 modules
Tension totale244,8 V
Système de lubrification
Avec filtre4,6 qt. (4,4 L, 3,9 Imp.qt.)
Sans filtre4,2 qt. (4,0 L, 3,5 Imp.qt.)
Température extérieure

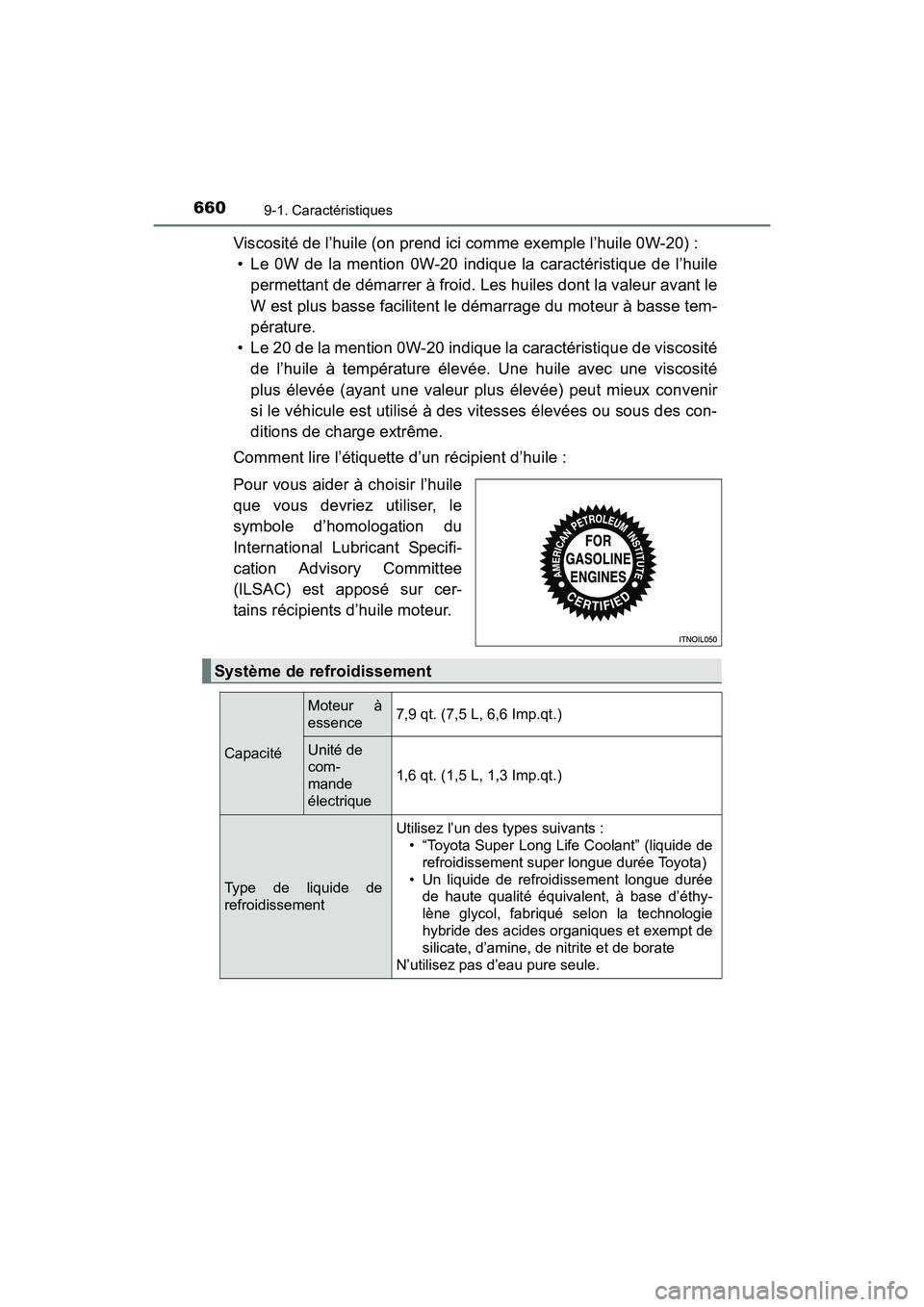

660
RAV4-HV_OM_OM42B03D_(D)
9-1. Caractéristiques
Viscosité de l’huile (on prend ici comme exemple l’huile 0W-20) :• Le 0W de la mention 0W-20 indique la caractéristique de l’huile permettant de démarrer à froid. Les huiles dont la valeur avant le
W est plus basse facilitent le démarrage du moteur à basse tem-
pérature.
• Le 20 de la mention 0W-20 indique la caractéristique de viscosité de l’huile à température élevée. Une huile avec une viscosité
plus élevée (ayant une valeur plus élevée) peut mieux convenir
si le véhicule est utilisé à des vitesses élevées ou sous des con-
ditions de charge extrême.
Comment lire l’étiquette d’un récipient d’huile :
Pour vous aider à choisir l’huile
que vous devriez utiliser, le
symbole d’homologation du
International Lubricant Specifi-
cation Advisory Committee
(ILSAC) est apposé sur cer-
tains récipients d’huile moteur.
Système de refroidissement
Capacité
Moteur à
essence7,9 qt. (7,5 L, 6,6 Imp.qt.)
Unité de
com-
mande
électrique
1,6 qt. (1,5 L, 1,3 Imp.qt.)
Type de liquide de
refroidissement
Utilisez l’un des types suivants : • “Toyota Super Long Life Coolant” (liquide de
refroidissement super longue durée Toyota)
• Un liquide de refroidissement longue durée de haute qualité équivalent, à base d’éthy-
lène glycol, fabriqué selon la technologie
hybride des acides organiques et exempt de
silicate, d’amine, de nitrite et de borate
N’utilisez pas d’eau pure seule.

RAV4-HV_OM_OM42B03D_(D)

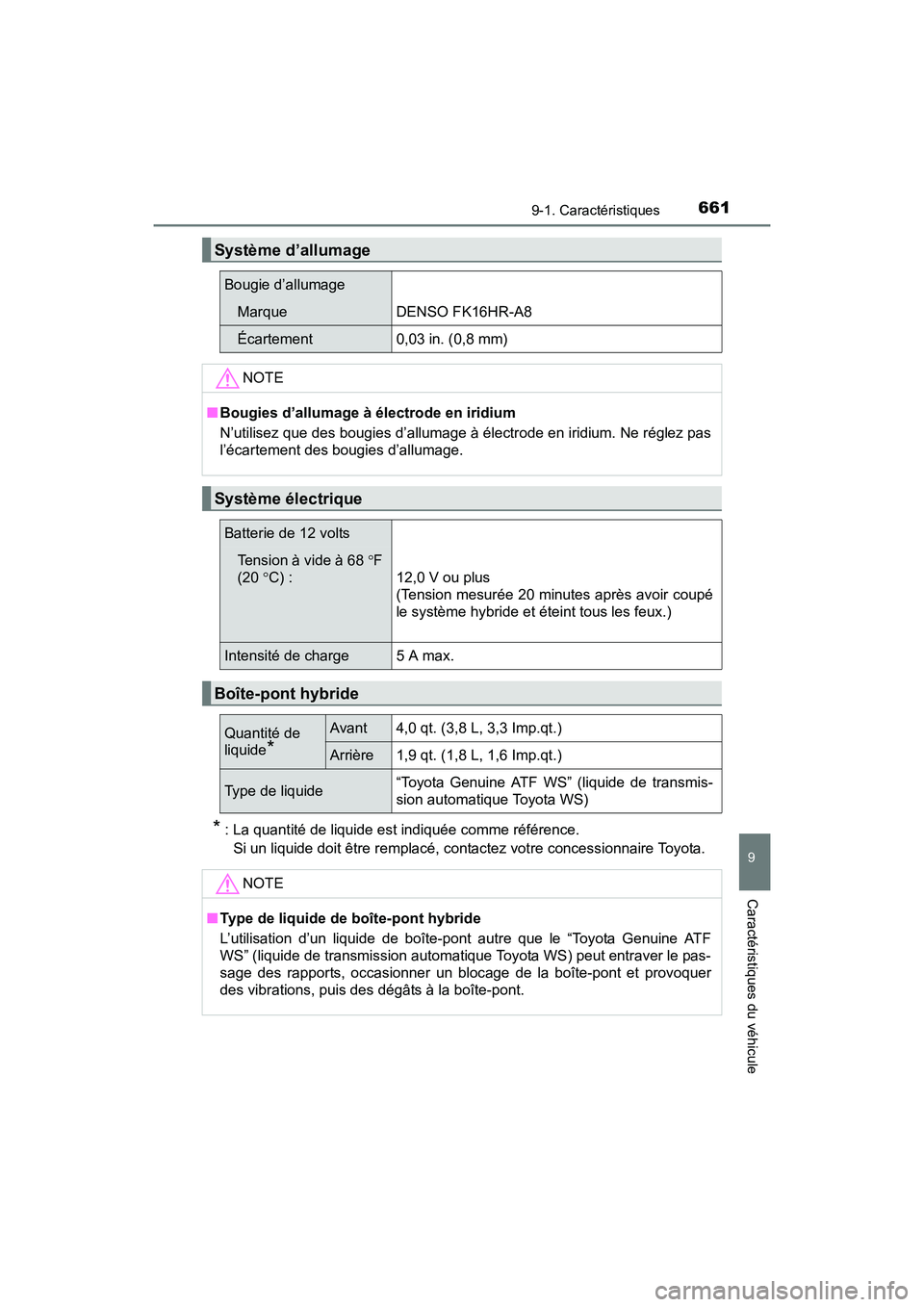

6619-1. Caractéristiques
9
Caractéristiques du véhicule
* : La quantité de liquide est indiquée comme référence. Si un liquide doit être remplacé, contactez votre concessionnaire Toyota.
Système d’allumage
Bougie d’allumage
MarqueDENSO FK16HR-A8
Écartement0,03 in. (0,8 mm)
NOTE
■ Bougies d’allumage à électrode en iridium
N’utilisez que des bougies d’allumage à électrode en iridium. Ne réglez pas
l’écartement des bougies d’allumage.
Système électrique
Batterie de 12 volts
Tension à vide à 68 °F
(20 °C) :
12,0 V ou plus
(Tension mesurée 20 minutes après avoir coupé
le système hybride et éteint tous les feux.)
Intensité de charge5 A max.
Boîte-pont hybride
Quantité de
liquide
*
Avant4,0 qt. (3,8 L, 3,3 Imp.qt.)
Arrière1,9 qt. (1,8 L, 1,6 Imp.qt.)
Type de liquide“Toyota Genuine ATF WS” (liquide de transmis-
sion automatique Toyota WS)
NOTE
■ Type de liquide de boîte-pont hybride
L’utilisation d’un liquide de boîte-pont autre que le “Toyota Genuine ATF
WS” (liquide de transmission automatique Toyota WS) peut entraver le pas-
sage des rapports, occasionner un blocage de la boîte-pont et provoquer
des vibrations, puis des dégâts à la boîte-pont.

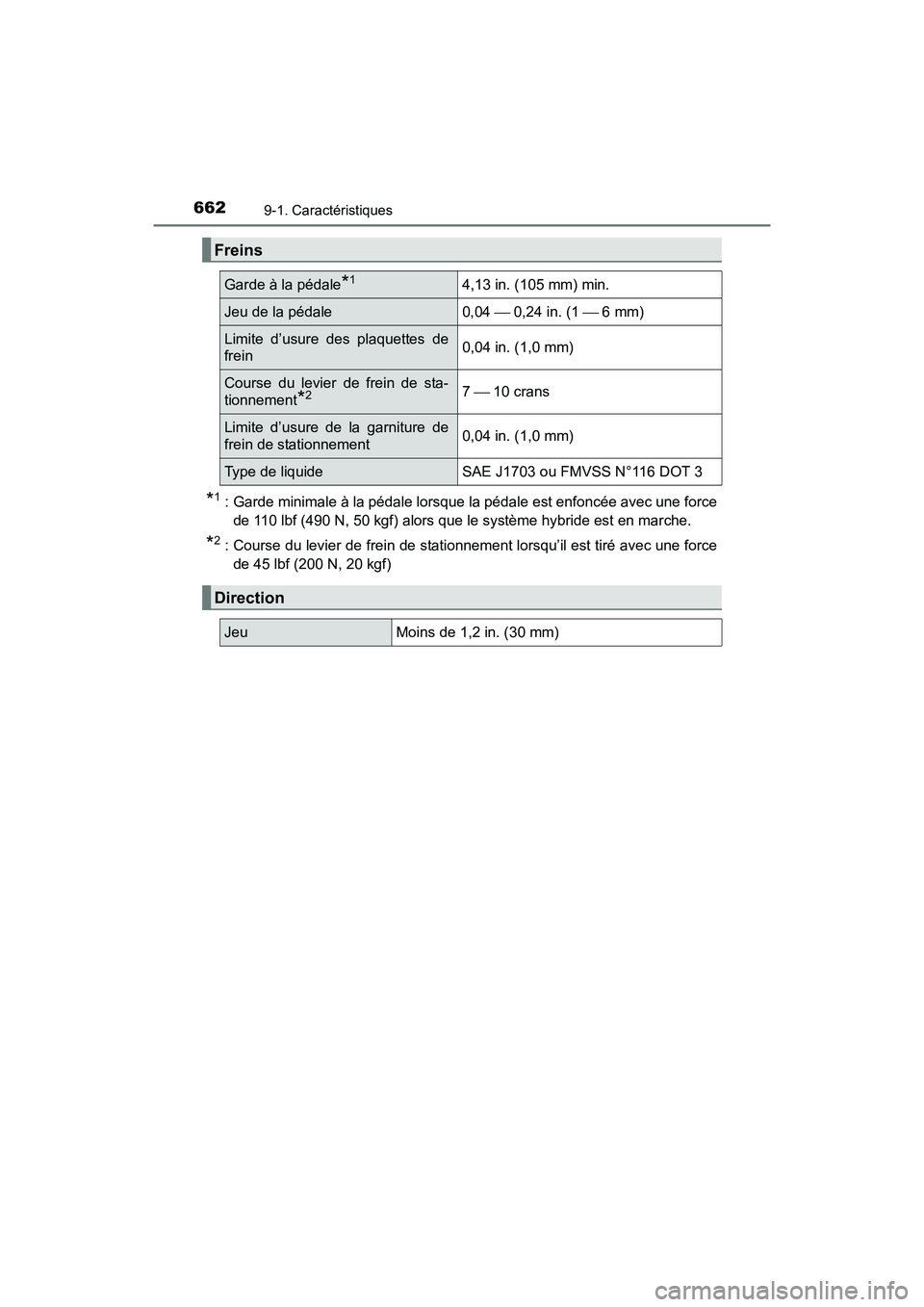

662
RAV4-HV_OM_OM42B03D_(D)
9-1. Caractéristiques
*1 : Garde minimale à la pédale lorsque la pédale est enfoncée avec une forcede 110 lbf (490 N, 50 kgf) alors que le système hybride est en marche.
*2 : Course du levier de frein de stationnement lorsqu’il est tiré avec une forcede 45 lbf (200 N, 20 kgf)
Freins
Garde à la pédale*14,13 in. (105 mm) min.
Jeu de la pédale0,04  0,24 in. (1  6 mm)
Limite d’usure des plaquettes de
frein0,04 in. (1,0 mm)
Course du levier de frein de sta-
tionnement
*27  10 crans
Limite d’usure de la garniture de
frein de stationnement0,04 in. (1,0 mm)
Type de liquideSAE J1703 ou FMVSS N°116 DOT 3
Direction
JeuMoins de 1,2 in. (30 mm)

RAV4-HV_OM_OM42B03D_(D)
6639-1. Caractéristiques
9
Caractéristiques du véhicule
XType A
XType B
XType C
Pneus et roues
Dimensions des pneus225/65R17 102H, T165/80R17 104M (pneu
de secours)
Pression de gonflage
des pneus
(Pression de gonflage
des pneus à froid
recommandée)À l’avant : 33 psi (230 kPa, 2,3 kgf/cm2 ou bar)
À l’arrière : 33 psi (230 kPa, 2,3 kgf/cm2 ou
bar)
Pneu de secours : 60 psi (420 kPa, 4,2 kgf/
cm
2 ou bar)
Dimensions de la roue17 × 7 J, 17 × 4T (pneu de secours)
Couple de serrage des
écrous de roue76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneus225/65R17 102H
Pression de gonflage
des pneus
(Pression de gonflage
des pneus à froid
recommandée)À l’avant : 33 psi (230 kPa, 2,3 kgf/cm2 ou bar)
À l’arrière : 33 psi (230 kPa, 2,3 kgf/cm2 ou
bar)
Pneu de secours : 33 psi (230 kPa, 2,3 kgf/
cm
2 ou bar)
Dimensions de la roue17 × 7 J
Couple de serrage des
écrous de roue76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneus235/55R18 100H, T165/80R17 104M (pneu
de secours)
Pression de gonflage
des pneus
(Pression de gonflage
des pneus à froid
recommandée)À l’avant : 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
À l’arrière : 32 psi (220 kPa, 2,2 kgf/cm2 ou
bar)
Pneu de secours : 60 psi (420 kPa, 4,2 kgf/
cm
2 ou bar)
Dimensions de la roue18 × 7 1/2J, 17 × 4T (pneu de secours)
Couple de serrage des
écrous de roue76 ft•lbf (103 N•m, 10,5 kgf•m)

664
RAV4-HV_OM_OM42B03D_(D)
9-1. Caractéristiques
A : Ampoules halogènes HIR2
B : Ampoules halogènes H16
C : Ampoules à base cunéiforme (ambrées)
D : Ampoules à base cunéiforme (transparentes) E : Ampoules à double base
Ampoules
AmpoulesNuméro
d’ampouleWTy p e
Extérieur
Phares/phares de jour (phares à
halogène)901255A
Phares antibrouillards19B
Clignotants avant/feux de sta-
tionnement (phares à halogène)7444NA28/8C
Clignotants avant
(phares à DEL)7444NA28C
Feux de gabarit avant5D
Feux d’arrêt/feux arrière et feux
de gabarit arrière (de type à
ampoule)
744321/5D
Feux arrière (de type à
ampoule)5D
Clignotants arrière21C
Feux de recul92116D
Éclairage de la plaque d’imma-
triculation5D
Intérieur
Éclairage de courtoisie8D
Éclairage intérieur (avant)/
éclairage de lecture5D
Éclairage intérieur (arrière)8E
Éclairage du compartiment de
charge5D

665
RAV4-HV_OM_OM42B03D_(D)
9-1. Caractéristiques
9
Caractéristiques du véhicule
Informations sur le carburant
■Qualité d’essence
Exceptionnellement, des problèmes de maniabilité peuvent être causés par
la marque d’essence que vous utilisez. Si les problèmes de maniabilité per-
sistent, essayez de changer de marque d’essence. Si cette mesure ne cor-
rige pas le problème, contactez votre concessionnaire Toyota.
■ Normes de qualité d’essence
●Les fabricants automobiles des États-Unis, d’Europe et du Japon ont établi
une norme en matière de qualité du carburant, la Charte mondiale des car-
burants (World-Wide Fuel Charter - WW FC), qui doit être respectée dans le
monde entier.
● La Charte WWFC établit quatre catégories de carburants en fonction de dif-
férents seuils d’émission de gaz polluants. La catégorie 4 a été adoptée aux
États-Unis.
● La Charte WWFC permet d’améliorer la qualité de l’air en encourageant la
diminution de gaz polluants et de mieux satisfaire le client grâce à l’amélio-
ration des performances de son véhicule.
Utilisez exclusivement de l’essence sans plomb.
Choisissez l’indice d’octane 87 (Indice d’octane recherche 91)
ou supérieur. L’utilisation d’essence sans plomb avec un indice
d’octane inférieur à 87 risque de provoquer un cognement per-
sistant du moteur. À long terme, ce cognement peut endomma-
ger le moteur.
Utilisez de l’essence répondant au moins aux normes ASTM D4814
(États-Unis).

666
RAV4-HV_OM_OM42B03D_(D)
9-1. Caractéristiques
■Recommandation d’essence contenant des additifs détergents
●Toyota recommande l’utilisation d’essence contenant des additifs déter-
gents pour éviter l’accumulation de dépôts dans le moteur.
● Tous les types d’essence vendus aux États-Unis contiennent un minimum
d’additifs détergents pour nettoyer et/ou maintenir propres les systèmes
d’admission, conformément au programme de la plus faible concentration
d’additifs de l’EPA.
● Toyota recommande vivement l’utilisation d’essences détergentes de caté-
gorie supérieure. Pour plus d’informations sur les essences détergentes de
catégorie supérieure et pour une liste de négociants, veuillez visiter le site
Web officiel www.toptiergas.com.
■ Recommandation de l’utilisation d’essence peu polluante
Des essences qui contiennent des composés oxygénés tels que l’éther et
l’éthanol, ainsi que des essences reformulées, sont en vente dans certaines
villes. Ces essences peuvent normalement être utilisées, à condition qu’elles
répondent aux autres exigences en matière de carburants.
Toyota recommande l’utilisation de ces carburants, puisque leur composition
permet une réduction des émissions polluantes des véhicules.
■ Non-recommandation de l’utilisation d’essence mélangée
●Si vous utilisez de l’essence-alcool dans votre véhicule, assurez-vous que
son indice d’octane est supérieur ou égal à 87.
● Toyota ne recommande pas l’utilisation d’essence contenant du méthanol.
●
Utilisez seulement de l’essence qui ne
contient pas plus de 15 % d’éthanol.
N’UTILISEZ PAS de carburant Flex-fuel
ni d’essence qui pourrait contenir plus
de 15 % d’éthanol, y compris des pom-
pes qui portent la mention E30, E50,
E85 (il s’agit seulement de quelques
exemples de carburants contenant plus
de 15 % d’éthanol).
N’UTILISEZ PAS
d’essence contenant
plus de 15 % d’éthanol.
(30 % d’éthanol)
(50 % d’éthanol)
(85 % d’éthanol)

RAV4-HV_OM_OM42B03D_(D)
6679-1. Caractéristiques
9
Caractéristiques du véhicule
■Non-recommandation de l’utilisation d’essence contenant du MMT
Certains types d’essences contiennent un additif servant à augmenter l’indice
d’octane. Il s’agit du méthylcycl opentadiényl manganèse tricarbonyl (MMT).
Toyota ne recommande pas l’utilisation d’essence contenant du MMT. L’utili-
sation d’essence contenant du MMT peut nuire à votre système antipollution.
Le témoin de mauvais fonctionnement pourrait s’allumer sur le bloc d’instru-
mentation. Si c’est le cas, contactez votre concessionnaire Toyota pour effec-
tuer l’entretien.
■ Si le moteur cogne
●Contactez votre concessionnaire Toyota.
● Il se peut que vous entendiez parfois des cognements légers et de courte
durée lorsque vous accélérez ou montez une côte. Cela est normal et ne
doit pas vous inquiéter.
NOTE
■Remarque relative à la qualité du carburant
●N’utilisez pas de carburants inadéquats. L’utilisation de carburants inadé-
quats endommagera le moteur.
● N’utilisez pas d’essence avec plomb.
L’essence avec plomb peut endommager le convertisseur catalytique à
trois voies de votre véhicule, ce qui entraînera une défaillance du système
antipollution.
● N’utilisez pas d’essence-alcool autre que celle mentionnée ci-dessus.
D’autres types d’essence-alcool ri squent d’endommager le système d’ali-
mentation ou de nuire aux performances du véhicule.
● L’utilisation d’essence sans plomb avec un indice d’octane inférieur à
l’indice recommandé provoquera un cognement persistant du moteur.
Si le cognement s’intensifie, le moteur risque de subir des dommages.
■ Maniabilité altérée en raison du carburant utilisé
Si vous constatez une détérioration de la maniabilité (mauvais démarrage à
chaud, vaporisation, cognement du moteur, etc.) après l’utilisation d’un
autre type de carburant, cessez d’utiliser ce type de carburant.
■ Lorsque vous faites le plein d’essence-alcool
Veillez à ne pas renverser de l’essence-alcool. Cela pourrait endommager
la peinture de votre véhicule.

668
RAV4-HV_OM_OM42B03D_(D)
9-1. Caractéristiques
Informations sur les pneus
XPneu de grandeur normale
XPneu de secours compact
Symboles caractéristiques des pneus
