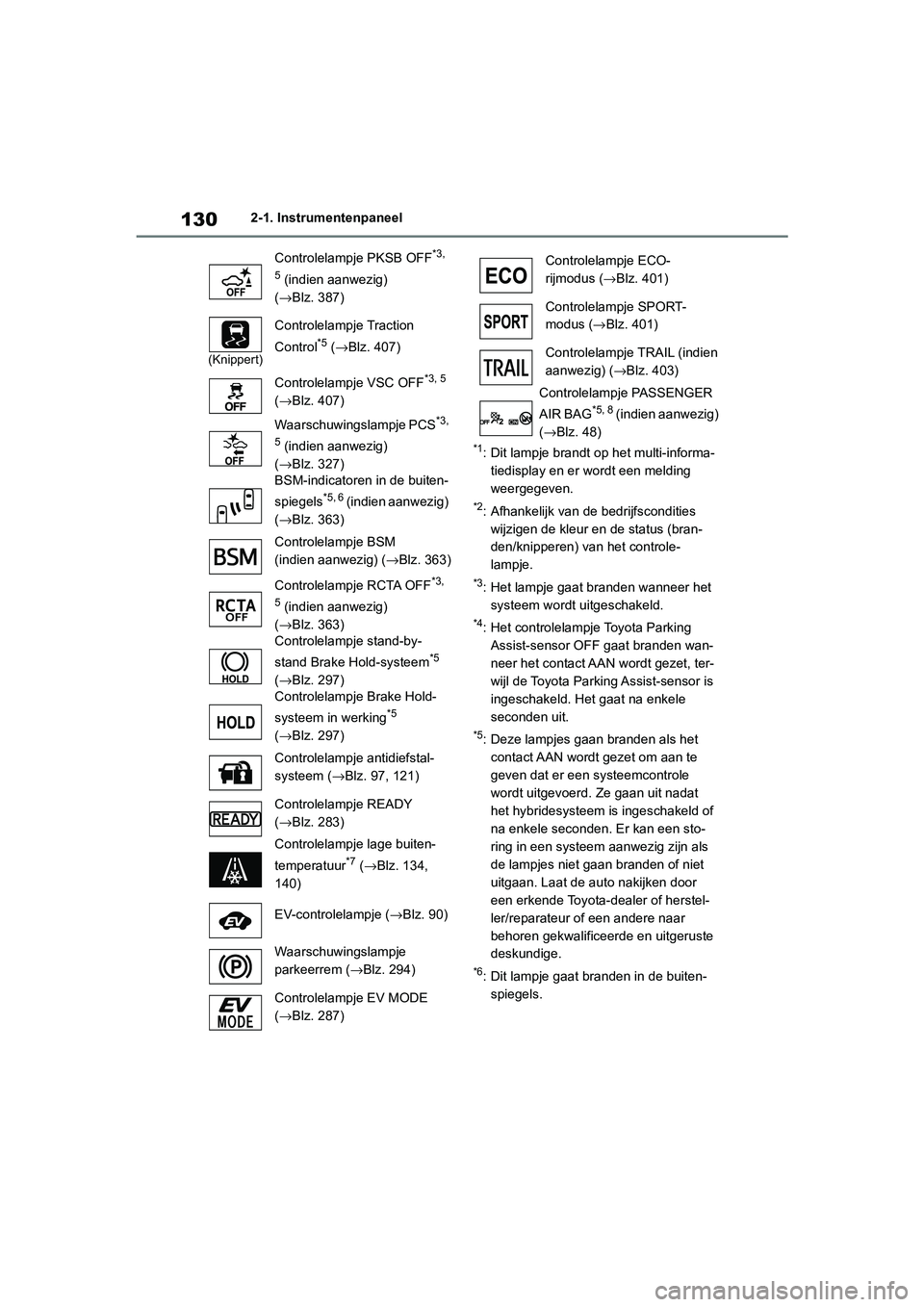

1302-1. Instrumentenpaneel
*1: Dit lampje brandt op het multi-informa-tiedisplay en er wordt een melding
weergegeven.
*2: Afhankelijk van de bedrijfscondities wijzigen de kleur en de status (bran-
den/knipperen) van het controle-
lampje.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*4: Het controlelampje Toyota Parking
Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, ter-
wijl de Toyota Parking Assist-sensor is
ingeschakeld. Het gaat na enkele
seconden uit.
*5: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole
wordt uitgevoerd. Ze gaan uit nadat
het hybridesysteem is ingeschakeld of
na enkele seconden. Er kan een sto-
ring in een systeem aanwezig zijn als
de lampjes niet gaan branden of niet
uitgaan. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*6: Dit lampje gaat branden in de buiten-spiegels.
Controlelampje PKSB OFF
*3,
5
(indien aanwezig)
(→ Blz. 387)
(Knippert)
Controlelampje Traction
Control
*5 (→ Blz. 407)
Controlelampje VSC OFF
*3, 5
(→ Blz. 407)
Waarschuwingslampje PCS
*3,
5
(indien aanwezig)
(→ Blz. 327)
BSM-indicatoren in de buiten-
spiegels
*5, 6 (indien aanwezig)
(→ Blz. 363)
Controlelampje BSM
(indien aanwezig) ( →Blz. 363)
Controlelampje RCTA OFF
*3,
5
(indien aanwezig)
(→ Blz. 363)
Controlelampje stand-by-
stand Brake Hold-systeem
*5
(→ Blz. 297)
Controlelampje Brake Hold-
systeem in werking
*5
(→ Blz. 297)
Controlelampje antidiefstal-
systeem ( →Blz. 97, 121)
Controlelampje READY
(→ Blz. 283)
Controlelampje lage buiten-
temperatuur
*7 ( → Blz. 134,
140)
EV-controlelampje ( →Blz. 90)
Waarschuwingslampje
parkeerrem (→Blz. 294)
Controlelampje EV MODE
(→ Blz. 287)
Controlelampje ECO-
rijmodus ( →Blz. 401)
Controlelampje SPORT-
modus ( →Blz. 401)
Controlelampje TRAIL (indien
aanwezig) ( →Blz. 403)
Controlelampje PASSENGER
AIR BAG
*5, 8 (indien aanwezig)
(→ Blz. 48)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 130 Friday, March 22, 2019 11:40 AM

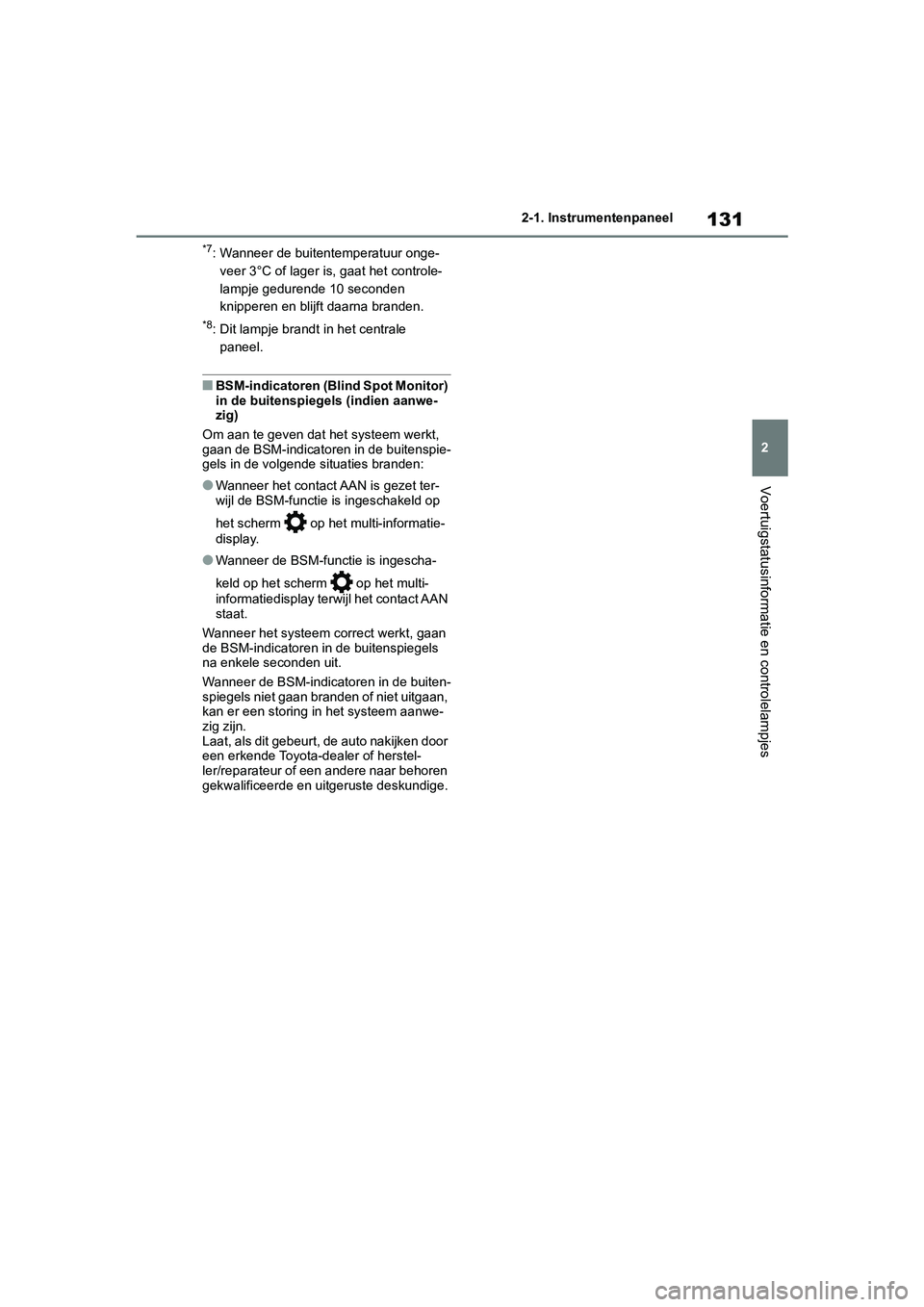

131
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
*7: Wanneer de buitentemperatuur onge-
veer 3°C of lager is, gaat het controle-
lampje gedurende 10 seconden
knipperen en blijft daarna branden.
*8: Dit lampje brandt in het centrale paneel.
■BSM-indicatoren (Blind Spot Monitor)
in de buitenspiegels (indien aanwe-
zig)
Om aan te geven dat het systeem werkt,
gaan de BSM-indicatoren in de buitenspie-
gels in de volgende situaties branden:
●Wanneer het contact AAN is gezet ter-
wijl de BSM-functie is ingeschakeld op
het scherm op het multi-informatie-
display.
●Wanneer de BSM-functie is ingescha-
keld op het scherm op het multi-
informatiedisplay terwijl het contact AAN
staat.
Wanneer het systeem correct werkt, gaan
de BSM-indicatoren in de buitenspiegels
na enkele seconden uit.
Wanneer de BSM-indicatoren in de buiten-
spiegels niet gaan branden of niet uitgaan,
kan er een storing in het systeem aanwe-
zig zijn.
Laat, als dit gebeurt, de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 131 Friday, March 22, 2019 11:40 AM

1322-1. Instrumentenpaneel
De eenheden die voor de teller en het display worden gebruikt, kunnen per regio verschillen.
Hybridesysteemindicator
Geeft de hybridesysteemindicator weer (→Blz. 133)
Buitentemperatuur ( →Blz. 134)
Klok ( →Blz. 135)
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden (→Blz. 143)
Geeft waarschuwingsmeldingen weer als er zich een storing voord oet (→Blz. 537)
Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Weergave kilometerteller, dagteller en display regeling verlich ting instru-
mentenpaneel
Kilometerteller:
Geeft de totale afstand weer die met de auto is gereden
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de telle r de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhankelijk van elkaar worden gebruikt en verschil-
lende afstanden weergeven.

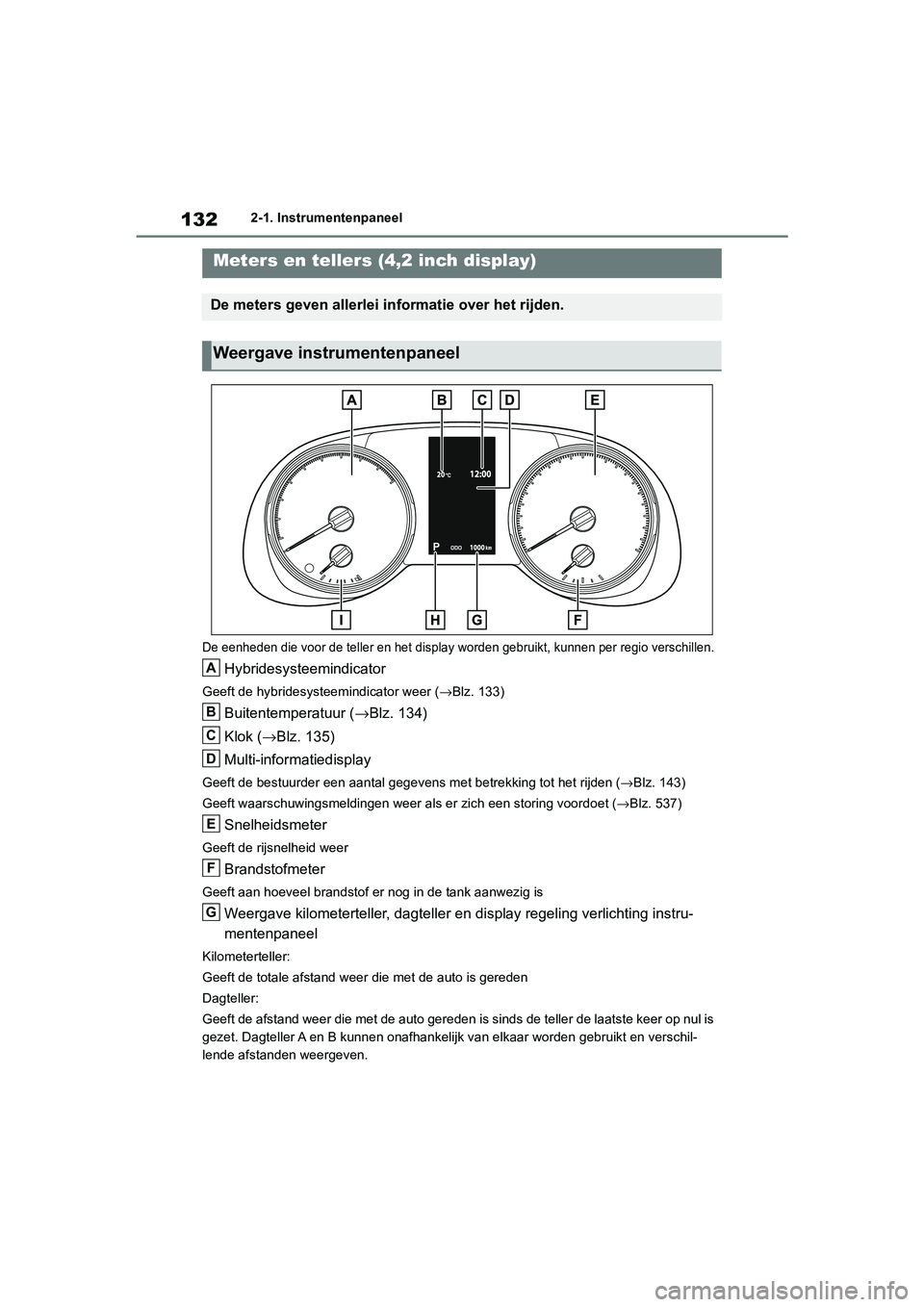

Meters en tellers (4,2 inch display)
De meters geven allerlei in formatie over het rijden.
Weergave instrumentenpaneel
A
B
C
D
E
F
G
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 132 Friday, March 22, 2019 11:40 AM

133
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Regeling verlichting instrumentenpaneel:
Geeft de helderheid van de verlichting van het instrumentenpane
el weer die kan worden
ingesteld.
Controlelampjes schakelstand en schakelprogramma
Geeft de geselecteerde schakelstand of het geselecteerde schake lbereik weer
( → Blz. 289)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
■Tellers en display worden verlicht als
Het contact AAN staat.

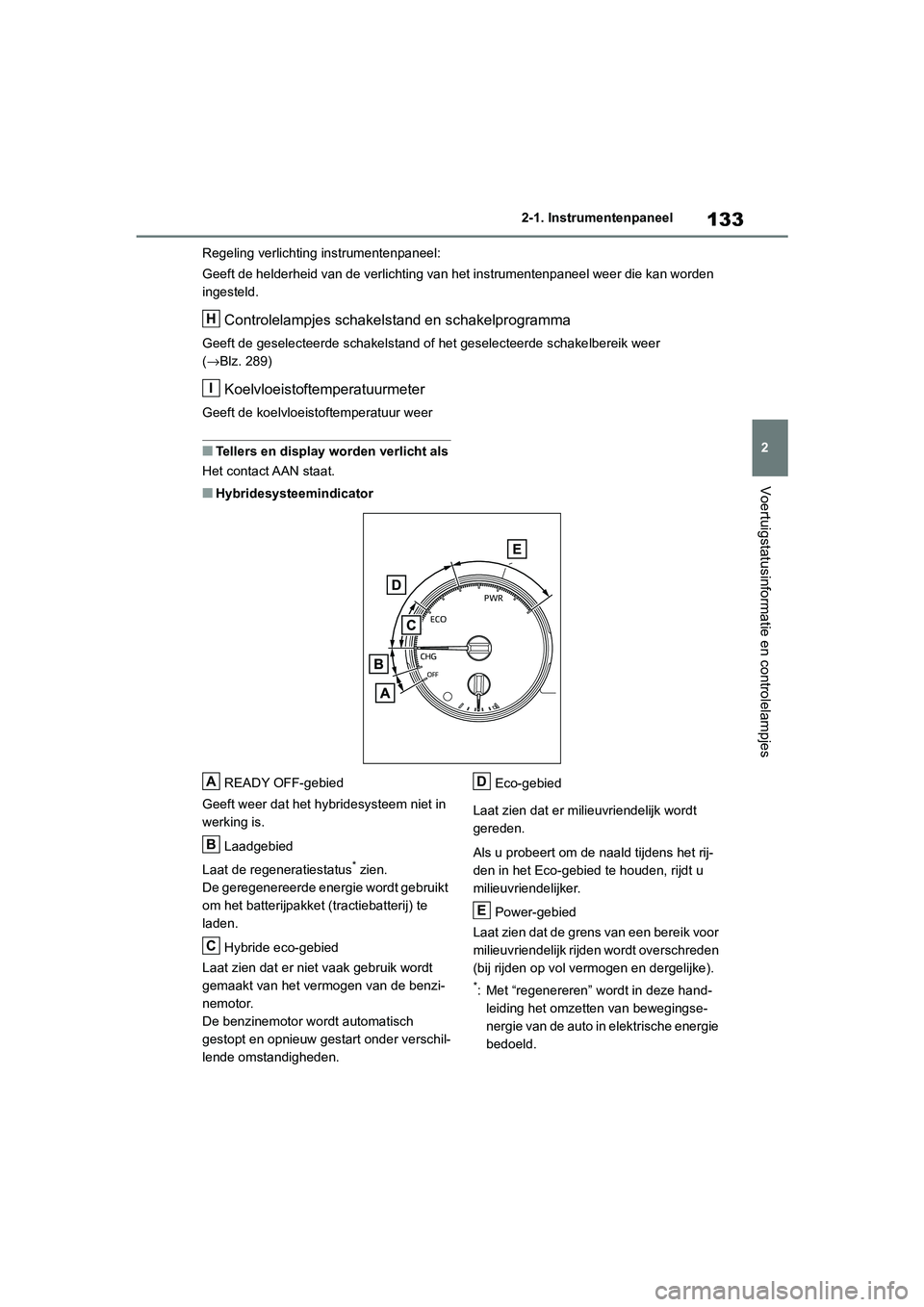

■Hybridesysteemindicator
READY OFF-gebied
Geeft weer dat het hybridesysteem niet in
werking is.
Laadgebied
Laat de regeneratiestatus
* zien.
De geregenereerde energie wordt gebruikt
om het batterijpakket (tractiebatterij) te
laden.
Hybride eco-gebied
Laat zien dat er niet vaak gebruik wordt
gemaakt van het vermogen van de benzi-
nemotor.
De benzinemotor wordt automatisch
gestopt en opnieuw gestart onder verschil-
lende omstandigheden. Eco-gebied
Laat zien dat er milieuvriendelijk wordt
gereden.
Als u probeert om de naald tijdens het rij-
den in het Eco-gebied te houden, rijdt u
milieuvriendelijker. Power-gebied
Laat zien dat de grens van een bereik voor
milieuvriendelijk rijden wordt overschreden
(bij rijden op vol vermogen en dergelijke).
*: Met “regenereren” wordt in deze hand- leiding het omzetten van bewegingse-
nergie van de auto in elektrische energie
bedoeld.
H
I
A
B
C
D
E
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 133 Friday, March 22, 2019 11:40 AM

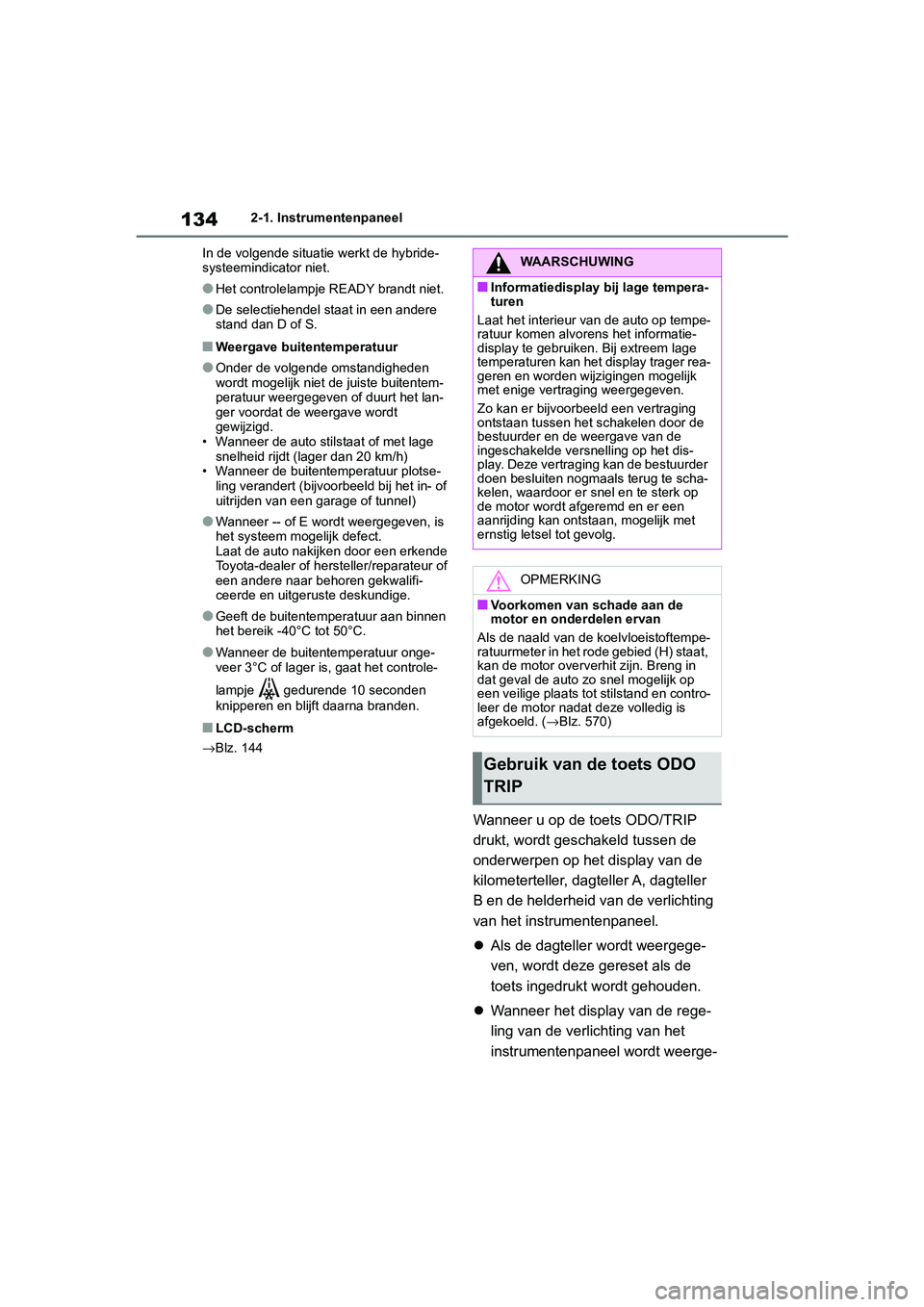

1342-1. Instrumentenpaneel
In de volgende situatie werkt de hybride-
systeemindicator niet.
●Het controlelampje READY brandt niet.
●De selectiehendel staat in een andere
stand dan D of S.
■Weergave buitentemperatuur
●Onder de volgende omstandigheden
wordt mogelijk niet de juiste buitentem-
peratuur weergegeven of duurt het lan-
ger voordat de weergave wordt
gewijzigd.
• Wanneer de auto stilstaat of met lage
snelheid rijdt (lager dan 20 km/h)
• Wanneer de buitentemperatuur plotse- ling verandert (bijvoorbeeld bij het in- of
uitrijden van een garage of tunnel)
●Wanneer -- of E wordt weergegeven, is
het systeem mogelijk defect.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Geeft de buitentemperatuur aan binnen
het bereik -40°C tot 50°C.
●Wanneer de buitentemperatuur onge-
veer 3°C of lager is, gaat het controle-
lampje gedurende 10 seconden
knipperen en blijft daarna branden.
■LCD-scherm
→ Blz. 144
Wanneer u op de toets ODO/TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van de
kilometerteller, dagteller A, dagteller
B en de helderheid van de verlichting
van het instrumentenpaneel.
 Als de dagteller wordt weergege-
ven, wordt deze gereset als de
toets ingedrukt wordt gehouden.
 Wanneer het display van de rege-
ling van de verlichting van het
instrumentenpaneel wordt weerge-
WAARSCHUWING
■Informatiedisplay bij lage tempera-
turen
Laat het interieur van de auto op tempe-
ratuur komen alvorens het informatie-
display te gebruiken. Bij extreem lage
temperaturen kan het display trager rea-
geren en worden wijzigingen mogelijk
met enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging
ontstaan tussen het schakelen door de
bestuurder en de weergave van de
ingeschakelde versnelling op het dis-
play. Deze vertraging kan de bestuurder
doen besluiten nogmaals terug te scha-
kelen, waardoor er snel en te sterk op
de motor wordt afgeremd en er een
aanrijding kan ontstaan, mogelijk met
ernstig letsel tot gevolg.
OPMERKING
■Voorkomen van s chade aan de
motor en onderdelen ervan
Als de naald van de koelvloeistoftempe-
ratuurmeter in het rode gebied (H) staat,
kan de motor oververhit zijn. Breng in
dat geval de auto zo snel mogelijk op
een veilige plaats tot stilstand en contro-
leer de motor nadat deze volledig is
afgekoeld. ( →Blz. 570)
Gebruik van de toets ODO
TRIP
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 134 Friday, March 22, 2019 11:40 AM

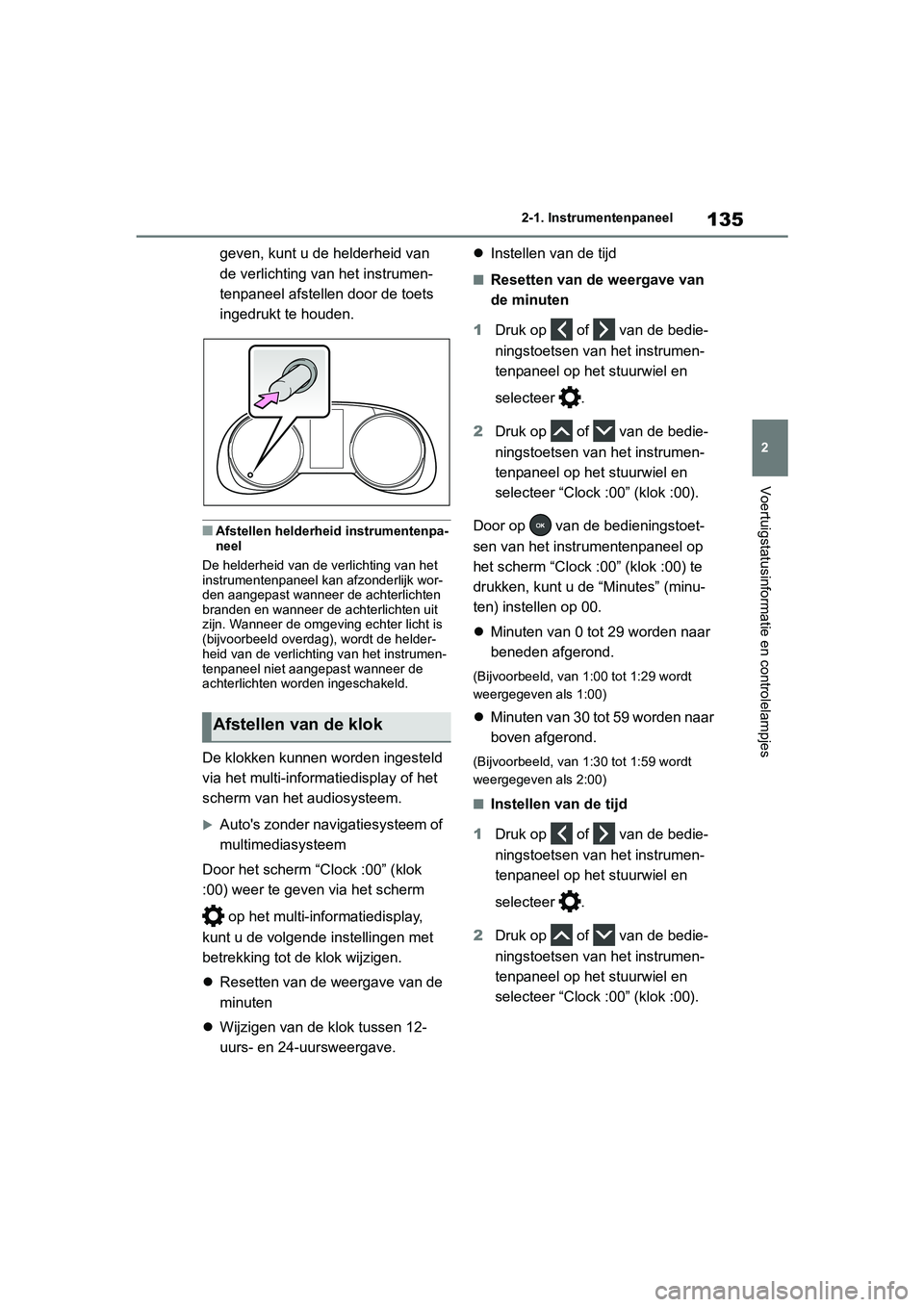

135
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
geven, kunt u de helderheid van
de verlichting van het instrumen-
tenpaneel afstellen door de toets
ingedrukt te houden.
■Afstellen helderheid instrumentenpa-
neel
De helderheid van de verlichting van het
instrumentenpaneel kan afzonderlijk wor-
den aangepast wanneer de achterlichten
branden en wanneer de achterlichten uit
zijn. Wanneer de omgeving echter licht is
(bijvoorbeeld overdag), wordt de helder-
heid van de verlichting van het instrumen-
tenpaneel niet aangepast wanneer de
achterlichten worden ingeschakeld.
De klokken kunnen worden ingesteld
via het multi-informatiedisplay of het
scherm van het audiosysteem.
Auto's zonder navigatiesysteem of
multimediasysteem
Door het scherm “Clock :00” (klok
:00) weer te geven via het scherm
op het multi-informatiedisplay,
kunt u de volgende instellingen met
betrekking tot de klok wijzigen.
 Resetten van de weergave van de
minuten
 Wijzigen van de klok tussen 12-
uurs- en 24-uursweergave. 
Instellen van de tijd
■Resetten van de weergave van
de minuten
1 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer .
2 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer “Clock :00” (klok :00).
Door op van de bedieningstoet-
sen van het instrumentenpaneel op
het scherm “Clock :00” (klok :00) te
drukken, kunt u de “Minutes” (minu-
ten) instellen op 00.
 Minuten van 0 tot 29 worden naar
beneden afgerond.
(Bijvoorbeeld, van 1:00 tot 1:29 wordt
weergegeven als 1:00)
Minuten van 30 tot 59 worden naar
boven afgerond.
(Bijvoorbeeld, van 1:30 tot 1:59 wordt
weergegeven als 2:00)
■Instellen van de tijd
1 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer .
2 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer “Clock :00” (klok :00).
Afstellen van de klok
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 135 Friday, March 22, 2019 11:40 AM

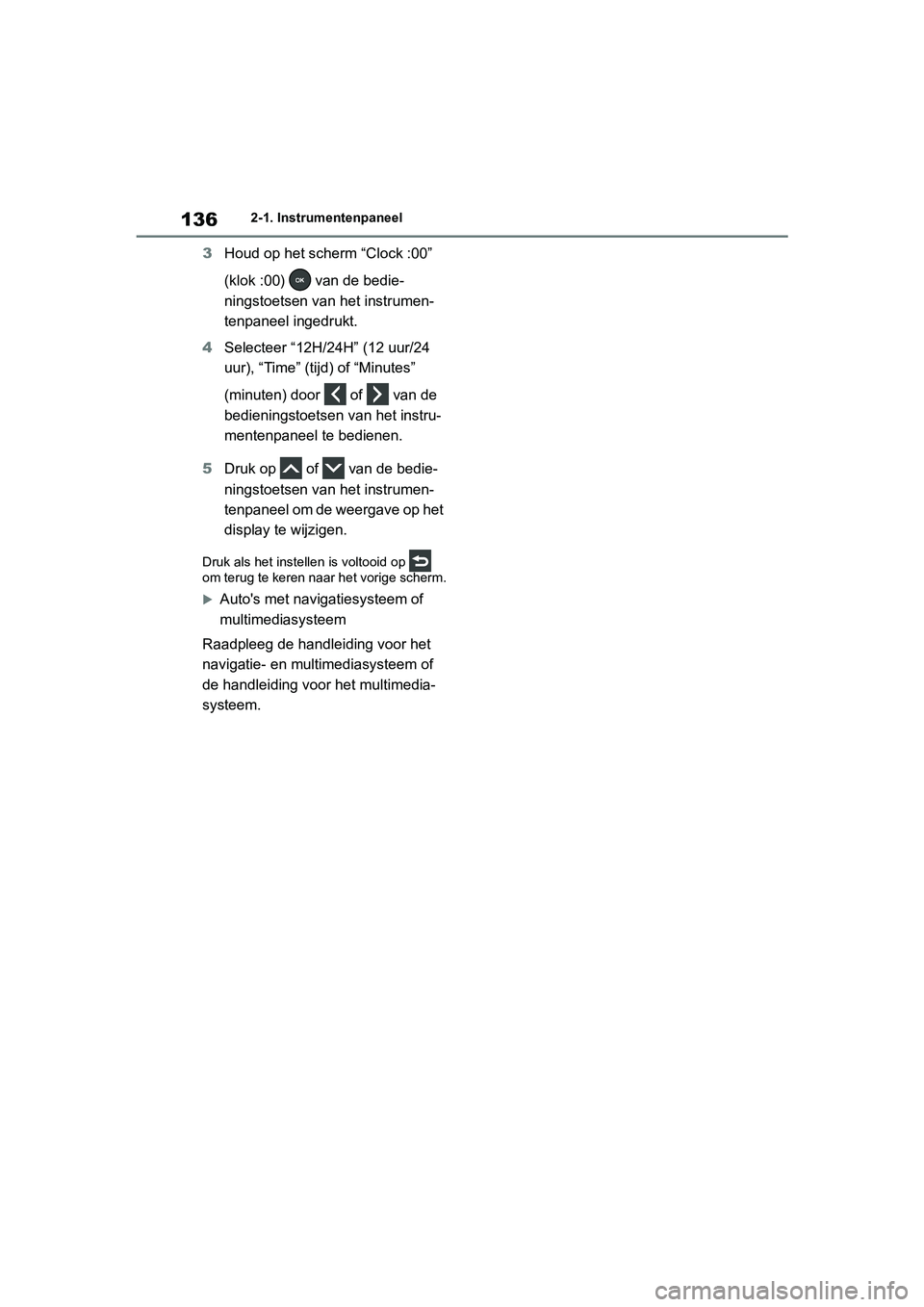

1362-1. Instrumentenpaneel
3Houd op het scherm “Clock :00”
(klok :00) van de bedie-
ningstoetsen van het instrumen-
tenpaneel ingedrukt.
4 Selecteer “12H/24H” (12 uur/24
uur), “Time” (tijd) of “Minutes”
(minuten) door of van de
bedieningstoetsen van het instru-
mentenpaneel te bedienen.
5 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel om de weergave op het
display te wijzigen.
Druk als het instellen is voltooid op
om terug te keren naar het vorige scherm.
Auto's met navigatiesysteem of
multimediasysteem
Raadpleeg de handleiding voor het
navigatie- en multimediasysteem of
de handleiding voor het multimedia-
systeem.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 136 Friday, March 22, 2019 11:40 AM

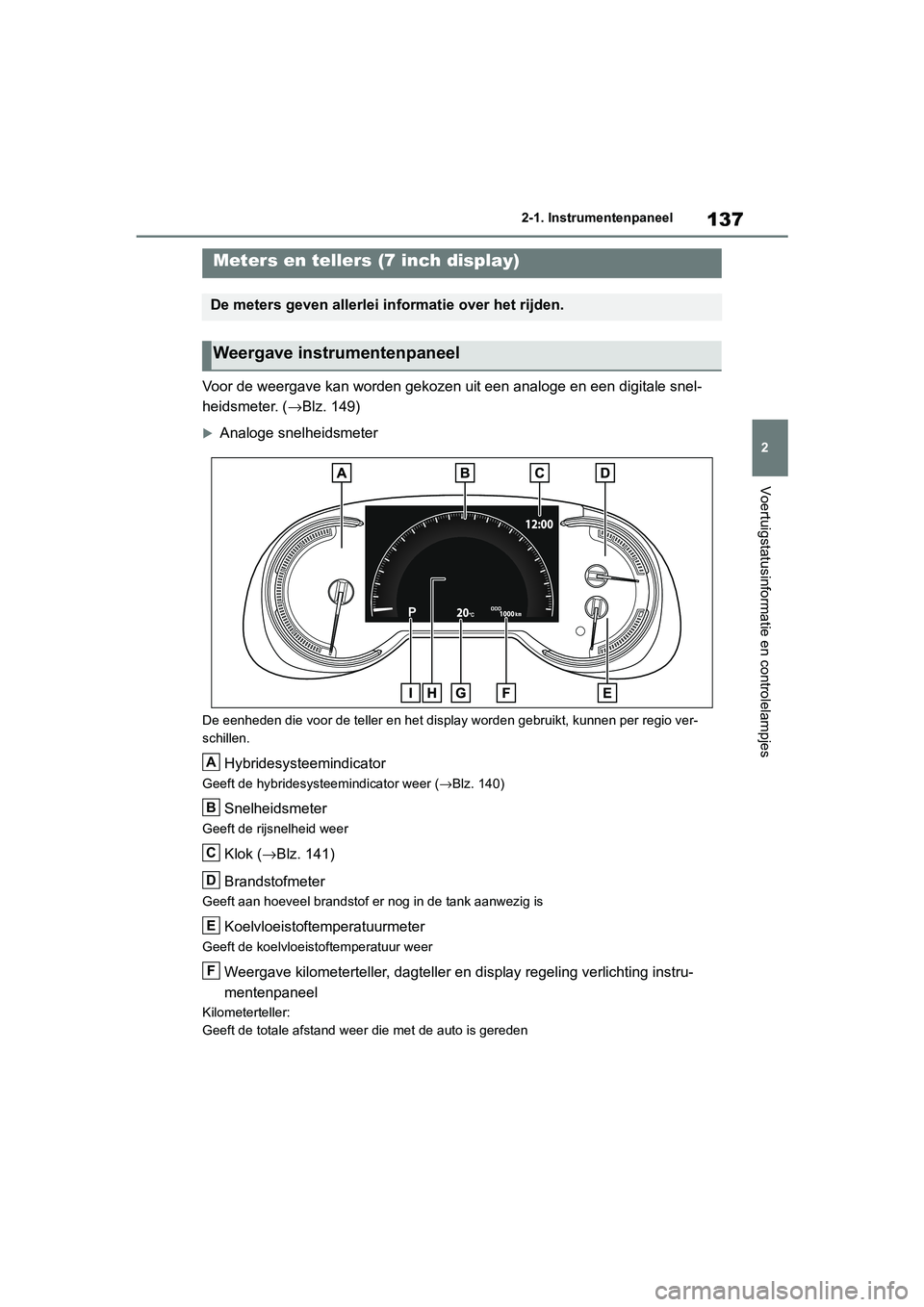

137
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Voor de weergave kan worden gekozen uit een analoge en een digi
tale snel-
heidsmeter. ( →Blz. 149)
Analoge snelheidsmeter
De eenheden die voor de teller en het display worden gebruikt, kunnen per regio ver-
schillen.
Hybridesysteemindicator
Geeft de hybridesysteemindicator weer ( →Blz. 140)
Snelheidsmeter
Geeft de rijsnelheid weer
Klok ( →Blz. 141)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Weergave kilometerteller, dagteller en display regeling verlich ting instru-
mentenpaneel
Kilometerteller:
Geeft de totale afstand weer die met de auto is gereden
Meters en tellers (7 inch display)
De meters geven allerlei in formatie over het rijden.
Weergave instrumentenpaneel
A
B
C
D
E
F
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 137 Friday, March 22, 2019 11:40 AM

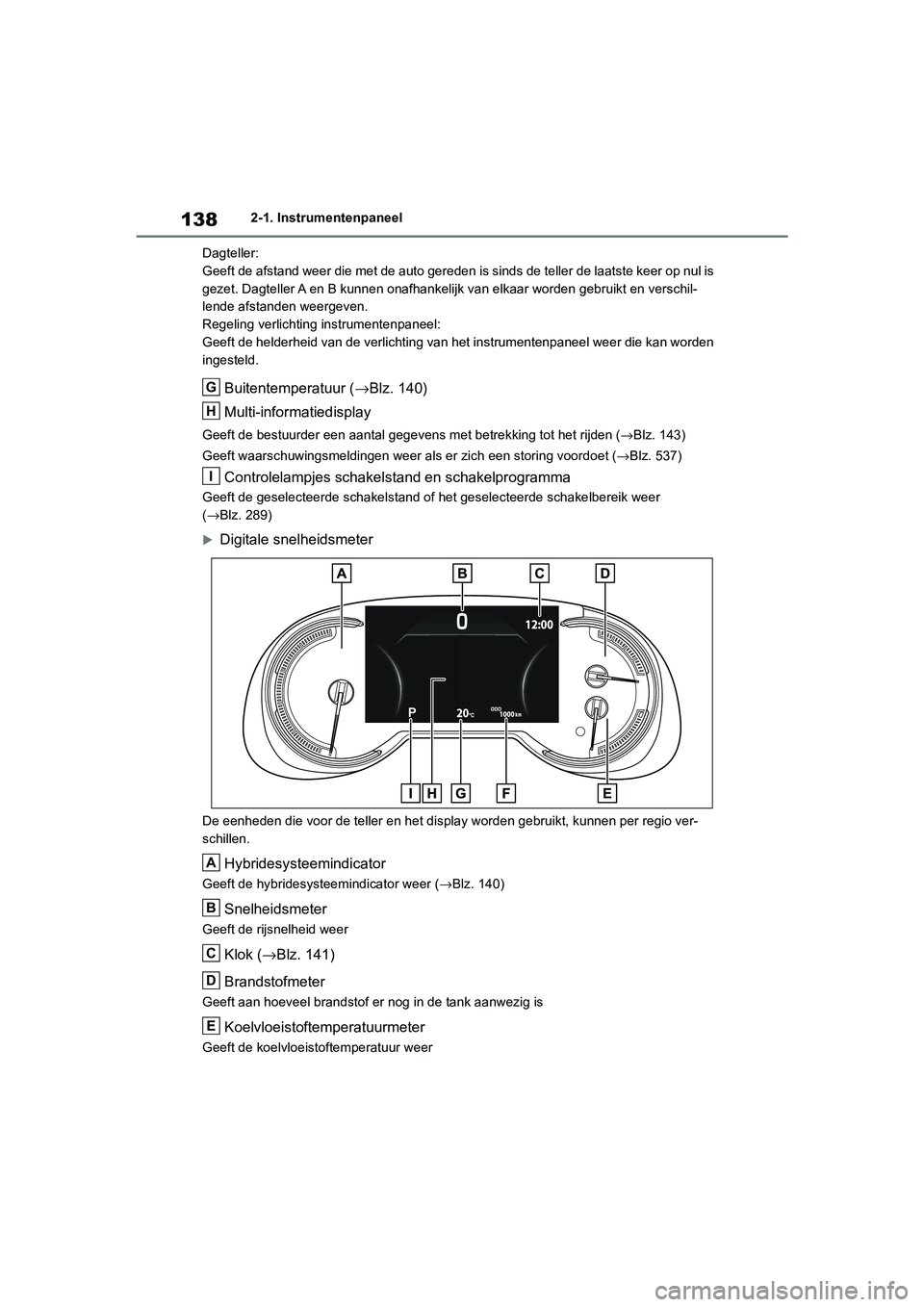

1382-1. Instrumentenpaneel
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de telle r de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhankelijk van elkaar worden gebruikt en verschil-
lende afstanden weergeven.
Regeling verlichting instrumentenpaneel:
Geeft de helderheid van de verlichting van het instrumentenpane el weer die kan worden
ingesteld.
Buitentemperatuur ( →Blz. 140)
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden (→Blz. 143)
Geeft waarschuwingsmeldingen weer als er zich een storing voord oet (→Blz. 537)
Controlelampjes schakelstand en schakelprogramma
Geeft de geselecteerde schakelstand of het geselecteerde schake lbereik weer
( → Blz. 289)
Digitale snelheidsmeter
De eenheden die voor de teller en het display worden gebruikt, kunnen per regio ver-
schillen.
Hybridesysteemindicator
Geeft de hybridesysteemindicator weer ( →Blz. 140)
Snelheidsmeter
Geeft de rijsnelheid weer
Klok ( →Blz. 141)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
G
H
I
A
B
C
D
E
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 138 Friday, March 22, 2019 11:40 AM

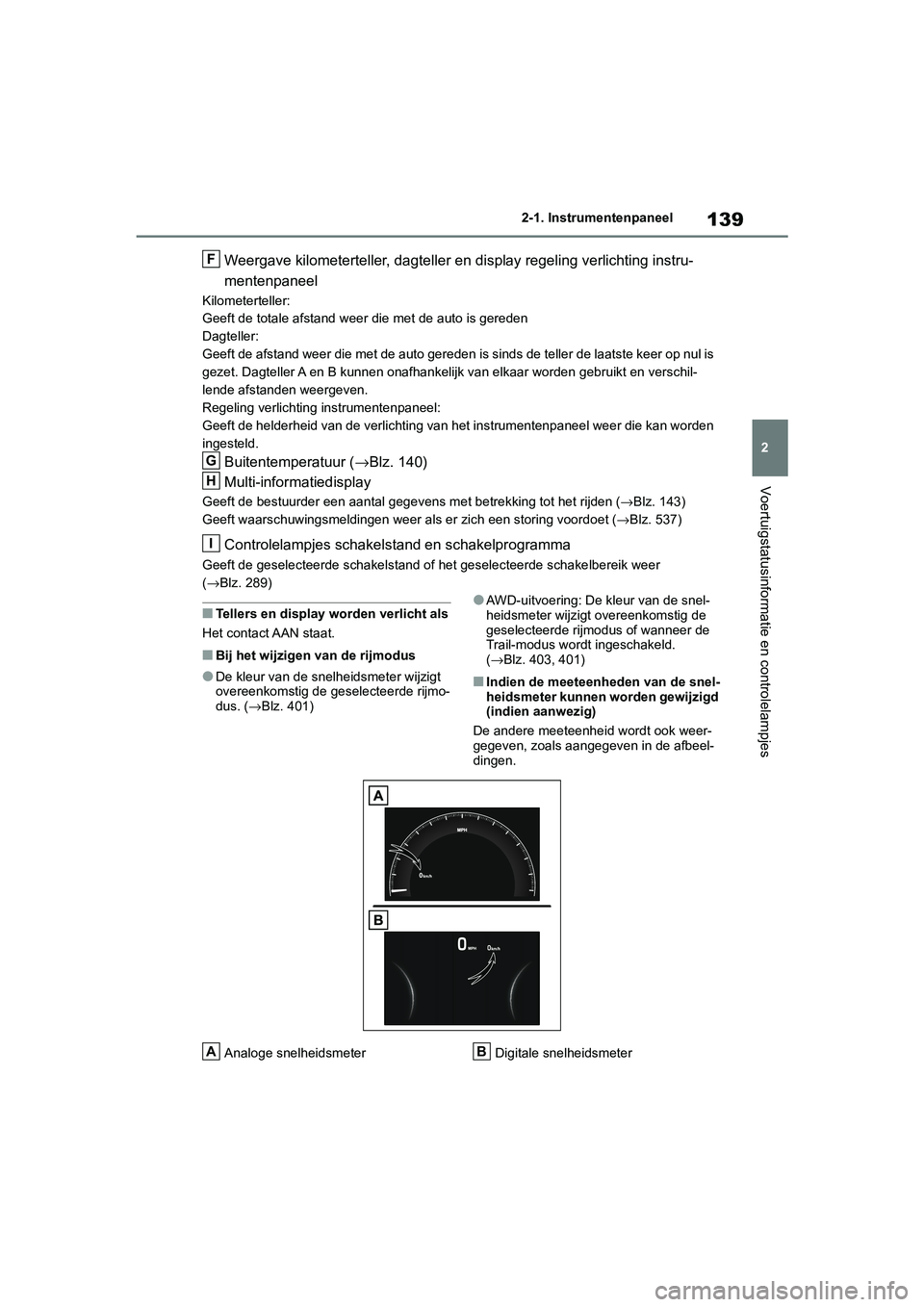

139
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Weergave kilometerteller, dagteller en display regeling verlich
ting instru-
mentenpaneel
Kilometerteller:
Geeft de totale afstand weer die met de auto is gereden
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de telle r de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhankelijk van elkaar worden gebruikt en verschil-
lende afstanden weergeven.
Regeling verlichting instrumentenpaneel:
Geeft de helderheid van de verlichting van het instrumentenpane el weer die kan worden
ingesteld.
Buitentemperatuur ( →Blz. 140)
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden (→Blz. 143)
Geeft waarschuwingsmeldingen weer als er zich een storing voord oet (→Blz. 537)
Controlelampjes schakelstand en schakelprogramma
Geeft de geselecteerde schakelstand of het geselecteerde schake lbereik weer
( → Blz. 289)
■Tellers en display worden verlicht als
Het contact AAN staat.
■Bij het wijzigen van de rijmodus
●De kleur van de snelheidsmeter wijzigt
overeenkomstig de geselecteerde rijmo-
dus. ( →Blz. 401)
●AWD-uitvoering: De kleur van de snel-
heidsmeter wijzigt overeenkomstig de
geselecteerde rijmodus of wanneer de
Trail-modus wordt ingeschakeld.
(→ Blz. 403, 401)
■Indien de meeteenheden van de snel-
heidsmeter kunnen worden gewijzigd
(indien aanwezig)
De andere meeteenheid wordt ook weer-
gegeven, zoals aangegeven in de afbeel-
dingen.
Analoge snelheidsmeter Digitale snelheidsmeter
F
G
H
I
AB
pM_RAV4-HV_OM_OM42D12E_(EE).book Page 139 Friday, March 22, 2019 11:40 AM
