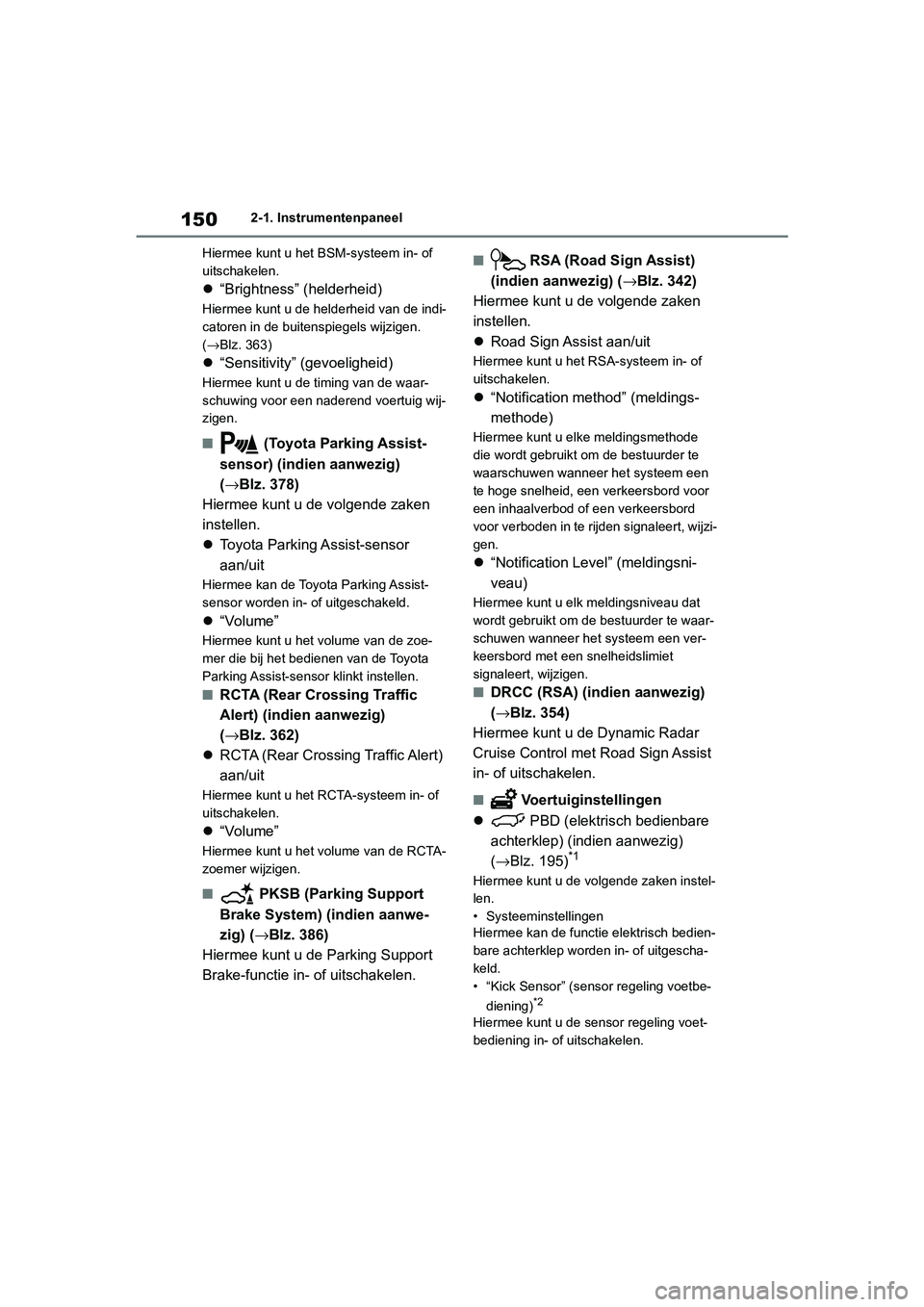

1502-1. Instrumentenpaneel
Hiermee kunt u het BSM-systeem in- of
uitschakelen.
 “Brightness” (helderheid)
Hiermee kunt u de helderheid van de indi-
catoren in de buitenspiegels wijzigen.
(→ Blz. 363)
 “Sensitivity” (gevoeligheid)
Hiermee kunt u de timing van de waar-
schuwing voor een naderend voertuig wij-
zigen.
■ (Toyota Parking Assist-
sensor) (indien aanwezig)
( →Blz. 378)
Hiermee kunt u de volgende zaken
instellen.
 Toyota Parking Assist-sensor
aan/uit
Hiermee kan de Toyota Parking Assist-
sensor worden in- of uitgeschakeld.
“Volume”
Hiermee kunt u het volume van de zoe-
mer die bij het bedienen van de Toyota
Parking Assist-sensor klinkt instellen.
■RCTA (Rear Crossing Traffic
Alert) (indien aanwezig)
(→Blz. 362)
 RCTA (Rear Crossing Traffic Alert)
aan/uit
Hiermee kunt u het RCTA-systeem in- of
uitschakelen.
“Volume”
Hiermee kunt u het volume van de RCTA-
zoemer wijzigen.
■ PKSB (Parking Support
Brake System) (indien aanwe-
zig) ( →Blz. 386)
Hiermee kunt u de Parking Support
Brake-functie in- of uitschakelen.
■ RSA (Road Sign Assist)
(indien aanwezig) ( →Blz. 342)
Hiermee kunt u de volgende zaken
instellen.
 Road Sign Assist aan/uit
Hiermee kunt u het RSA-systeem in- of
uitschakelen.
“Notification method” (meldings-
methode)
Hiermee kunt u elke meldingsmethode
die wordt gebruikt om de bestuurder te
waarschuwen wanneer het systeem een
te hoge snelheid, een verkeersbord voor
een inhaalverbod of een verkeersbord
voor verboden in te rijden signaleert, wijzi-
gen.
 “Notification Level” (meldingsni-
veau)
Hiermee kunt u elk meldingsniveau dat
wordt gebruikt om de bestuurder te waar-
schuwen wanneer het systeem een ver-
keersbord met een snelheidslimiet
signaleert, wijzigen.
■DRCC (RSA) (indien aanwezig)
(→Blz. 354)
Hiermee kunt u de Dynamic Radar
Cruise Control met Road Sign Assist
in- of uitschakelen.
■ Voertuiginstellingen
 PBD (elektrisch bedienbare
achterklep) (indien aanwezig)
( →Blz. 195)
*1
Hiermee kunt u de volgende zaken instel-
len.
• Systeeminstellingen
Hiermee kan de functie elektrisch bedien-
bare achterklep worden in- of uitgescha-
keld.
• “Kick Sensor” (sensor regeling voetbe-
diening)
*2
Hiermee kunt u de sensor regeling voet-
bediening in- of uitschakelen.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 150 Friday, March 22, 2019 11:40 AM

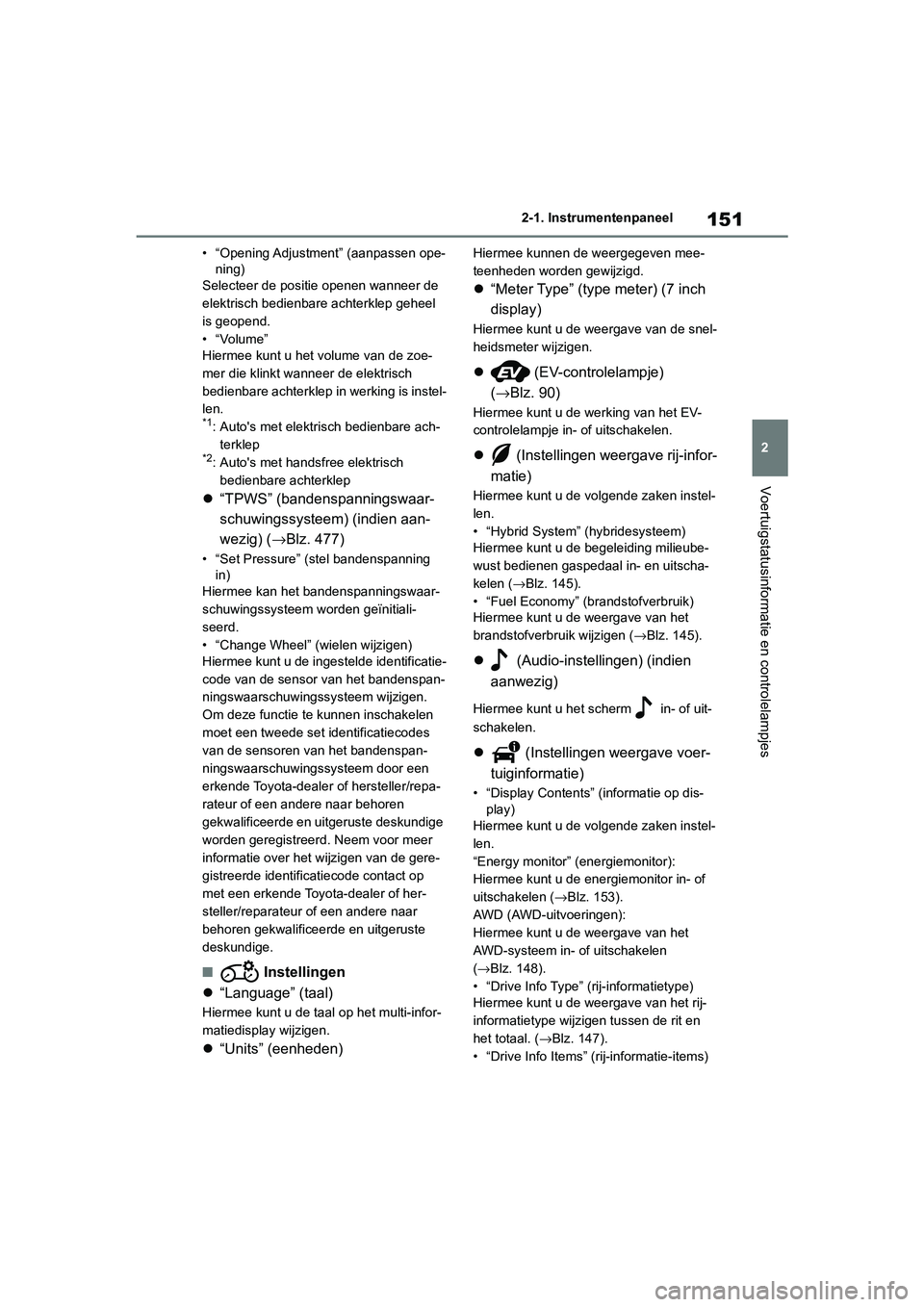

151
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
• “Opening Adjustment” (aanpassen ope-
ning)
Selecteer de positie openen wanneer de
elektrisch bedienbare achterklep geheel
is geopend.
•“Volume”
Hiermee kunt u het volume van de zoe-
mer die klinkt wanneer de elektrisch
bedienbare achterklep in werking is instel-
len.
*1: Auto's met elektrisch bedienbare ach-
terklep
*2: Auto's met handsfree elektrisch bedienbare achterklep
 “TPWS” (bandenspanningswaar-
schuwingssysteem) (indien aan-
wezig) ( →Blz. 477)
• “Set Pressure” (stel bandenspanning
in)
Hiermee kan het bandenspanningswaar-
schuwingssysteem worden geïnitiali-
seerd.
• “Change Wheel” (wielen wijzigen)
Hiermee kunt u de ingestelde identificatie-
code van de sensor van het bandenspan-
ningswaarschuwingssysteem wijzigen.
Om deze functie te kunnen inschakelen
moet een tweede set identificatiecodes
van de sensoren van het bandenspan-
ningswaarschuwingssysteem door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
worden geregistreerd. Neem voor meer
informatie over het wijzigen van de gere-
gistreerde identificatiecode contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
■ Instellingen
 “Language” (taal)
Hiermee kunt u de taal op het multi-infor-
matiedisplay wijzigen.
“Units” (eenheden)
Hiermee kunnen de weergegeven mee-
teenheden worden gewijzigd.
“Meter Type” (type meter) (7 inch
display)
Hiermee kunt u de weergave van de snel-
heidsmeter wijzigen.
 (EV-controlelampje)
( →Blz. 90)
Hiermee kunt u de werking van het EV-
controlelampje in- of uitschakelen.
 (Instellingen weergave rij-infor-
matie)
Hiermee kunt u de volgende zaken instel-
len.
• “Hybrid System” (hybridesysteem)
Hiermee kunt u de begeleiding milieube-
wust bedienen gaspedaal in- en uitscha-
kelen ( →Blz. 145).
• “Fuel Economy” (brandstofverbruik)
Hiermee kunt u de weergave van het
brandstofverbruik wijzigen ( →Blz. 145).
 (Audio-instellingen) (indien
aanwezig)
Hiermee kunt u het scherm in- of uit-
schakelen.
 (Instellingen weergave voer-
tuiginformatie)
• “Display Contents” (informatie op dis- play)
Hiermee kunt u de volgende zaken instel-
len.
“Energy monitor” (energiemonitor):
Hiermee kunt u de energiemonitor in- of
uitschakelen ( →Blz. 153).
AWD (AWD-uitvoeringen):
Hiermee kunt u de weergave van het
AWD-systeem in- of uitschakelen
(→ Blz. 148).
• “Drive Info Type” (rij-informatietype)
Hiermee kunt u de weergave van het rij-
informatietype wijzigen tussen de rit en
het totaal. ( →Blz. 147).
• “Drive Info Items” (rij-informatie-items)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 151 Friday, March 22, 2019 11:40 AM

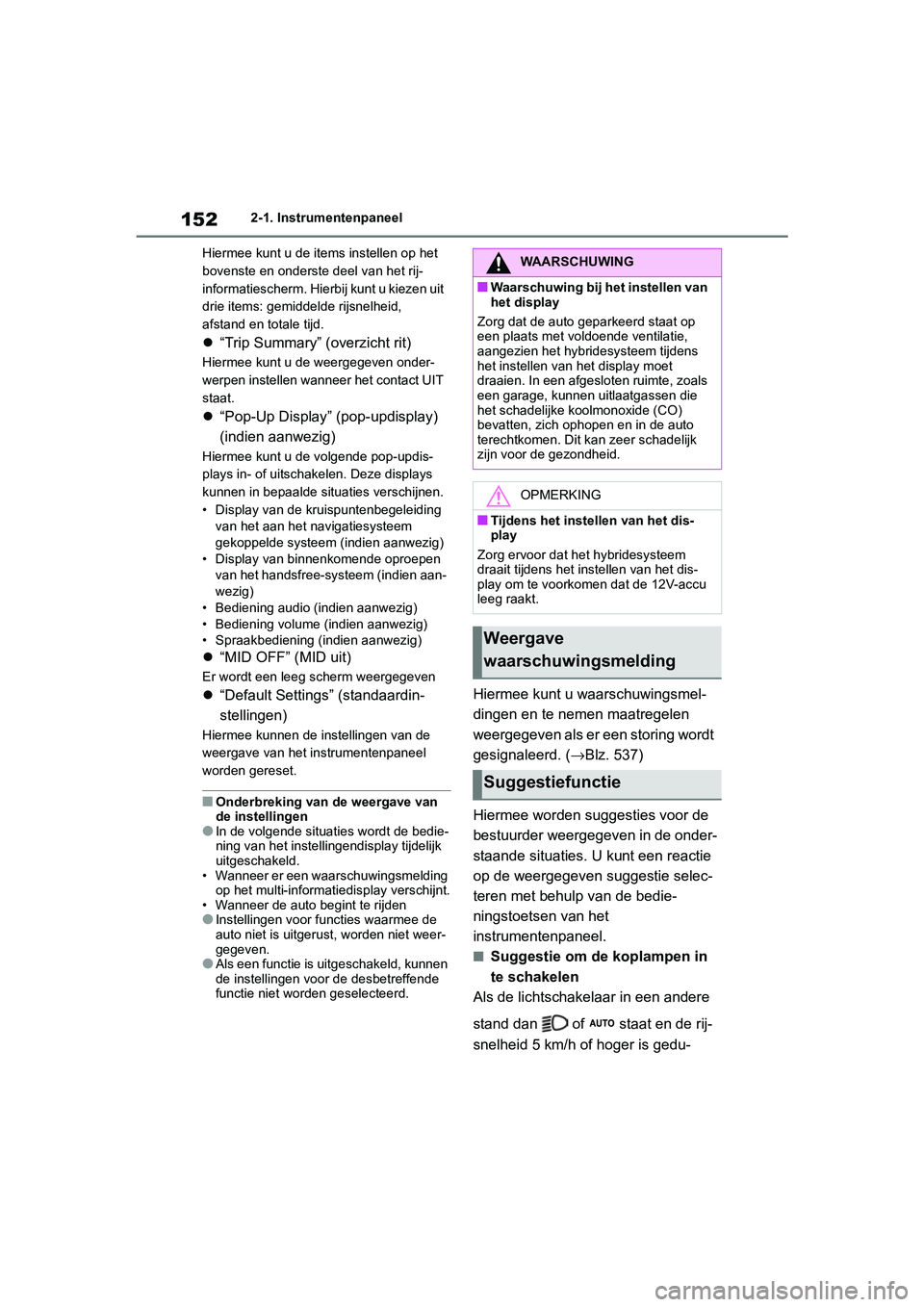

1522-1. Instrumentenpaneel
Hiermee kunt u de items instellen op het
bovenste en onderste deel van het rij-
informatiescherm. Hierbij kunt u kiezen uit
drie items: gemiddelde rijsnelheid,
afstand en totale tijd.
 “Trip Summary” (overzicht rit)
Hiermee kunt u de weergegeven onder-
werpen instellen wanneer het contact UIT
staat.
“Pop-Up Display” (pop-updisplay)
(indien aanwezig)
Hiermee kunt u de volgende pop-updis-
plays in- of uitschakelen. Deze displays
kunnen in bepaalde situaties verschijnen.
• Display van de kruispuntenbegeleiding
van het aan het navigatiesysteem
gekoppelde systeem (indien aanwezig)
• Display van binnenkomende oproepen van het handsfree-systeem (indien aan-
wezig)
• Bediening audio (indien aanwezig)
• Bediening volume (indien aanwezig)
• Spraakbediening (indien aanwezig)
 “MID OFF” (MID uit)
Er wordt een leeg scherm weergegeven
“Default Settings” (standaardin-
stellingen)
Hiermee kunnen de instellingen van de
weergave van het instrumentenpaneel
worden gereset.
■Onderbreking van de weergave van
de instellingen
●In de volgende situaties wordt de bedie-
ning van het instellingendisplay tijdelijk
uitgeschakeld.
• Wanneer er een waarschuwingsmelding op het multi-informatiedisplay verschijnt.
• Wanneer de auto begint te rijden
●Instellingen voor functies waarmee de
auto niet is uitgerust, worden niet weer-
gegeven.
●Als een functie is uitgeschakeld, kunnen
de instellingen voor de desbetreffende
functie niet worden geselecteerd.
Hiermee kunt u waarschuwingsmel-
dingen en te nemen maatregelen
weergegeven als er een storing wordt
gesignaleerd. ( →Blz. 537)
Hiermee worden suggesties voor de
bestuurder weergegeven in de onder-
staande situaties. U kunt een reactie
op de weergegeven suggestie selec-
teren met behulp van de bedie-
ningstoetsen van het
instrumentenpaneel.
■Suggestie om de koplampen in
te schakelen
Als de lichtschakelaar in een andere
stand dan of staat en de rij-
snelheid 5 km/h of hoger is gedu-
WAARSCHUWING
■Waarschuwing bij het instellen van
het display
Zorg dat de auto geparkeerd staat op
een plaats met voldoende ventilatie,
aangezien het hybridesysteem tijdens
het instellen van het display moet
draaien. In een afgesloten ruimte, zoals
een garage, kunnen uitlaatgassen die
het schadelijke koolmonoxide (CO)
bevatten, zich ophopen en in de auto
terechtkomen. Dit kan zeer schadelijk
zijn voor de gezondheid.
OPMERKING
■Tijdens het instellen van het dis-
play
Zorg ervoor dat het hybridesysteem
draait tijdens het instellen van het dis-
play om te voorkomen dat de 12V-accu
leeg raakt.
Weergave
waarschuwingsmelding
Suggestiefunctie
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 152 Friday, March 22, 2019 11:40 AM

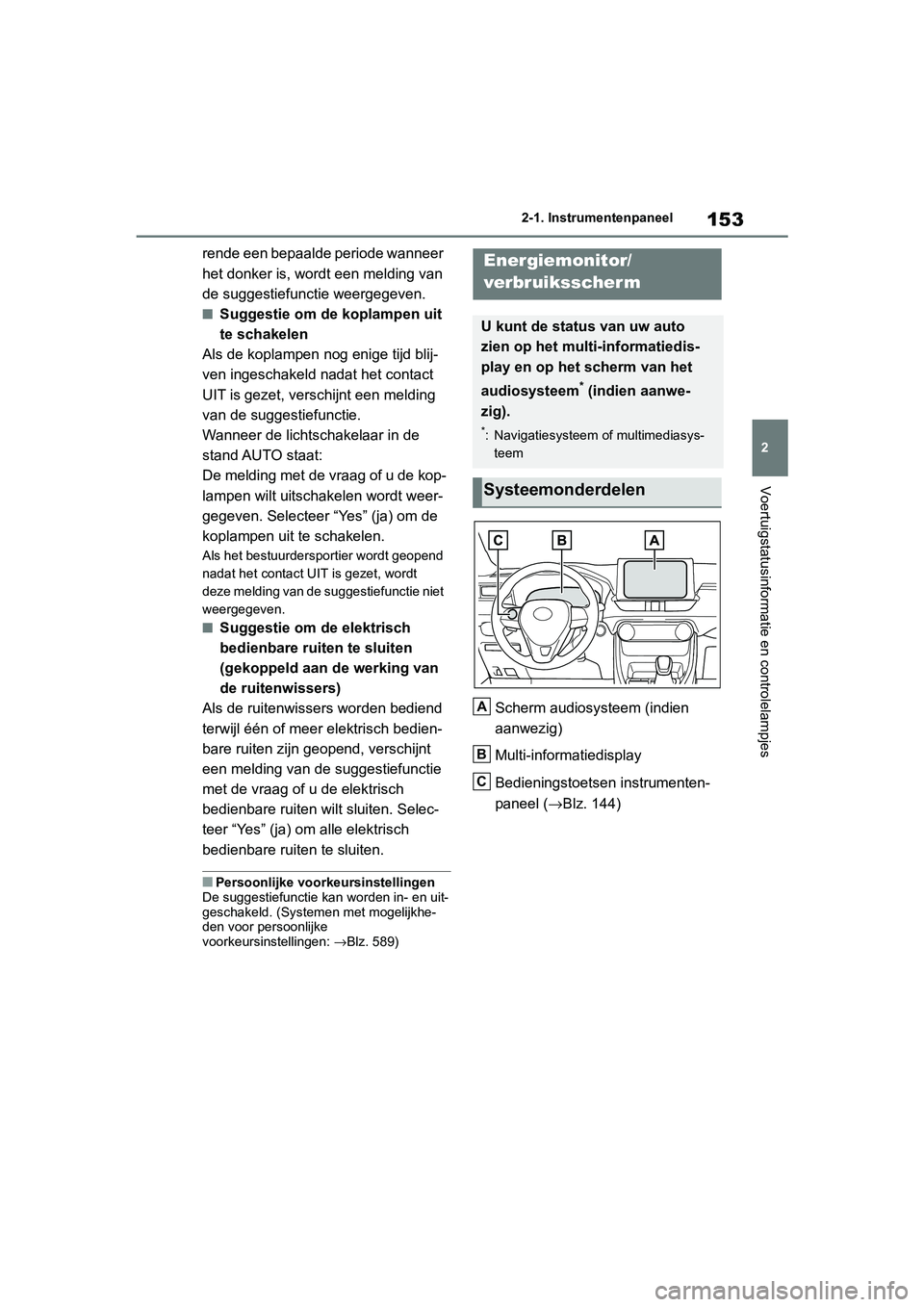

153
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
rende een bepaalde periode wanneer
het donker is, wordt een melding van
de suggestiefunctie weergegeven.
■Suggestie om de koplampen uit
te schakelen
Als de koplampen nog enige tijd blij-
ven ingeschakeld nadat het contact
UIT is gezet, verschijnt een melding
van de suggestiefunctie.
Wanneer de lichtschakelaar in de
stand AUTO staat:
De melding met de vraag of u de kop-
lampen wilt uitschakelen wordt weer-
gegeven. Selecteer “Yes” (ja) om de
koplampen uit te schakelen.
Als het bestuurdersportier wordt geopend
nadat het contact UIT is gezet, wordt
deze melding van de suggestiefunctie niet
weergegeven.
■Suggestie om de elektrisch
bedienbare ruiten te sluiten
(gekoppeld aan de werking van
de ruitenwissers)
Als de ruitenwissers worden bediend
terwijl één of meer elektrisch bedien-
bare ruiten zijn geopend, verschijnt
een melding van de suggestiefunctie
met de vraag of u de elektrisch
bedienbare ruiten wilt sluiten. Selec-
teer “Yes” (ja) om alle elektrisch
bedienbare ruiten te sluiten.
■Persoonlijke voorkeursinstellingen
De suggestiefunctie kan worden in- en uit-
geschakeld. (Systemen met mogelijkhe-
den voor persoonlijke
voorkeursinstellingen: →Blz. 589)
Scherm audiosysteem (indien
aanwezig)
Multi-informatiedisplay
Bedieningstoetsen instrumenten-
paneel ( →Blz. 144)
Energiemonitor/
verbruiksscher m
U kunt de status van uw auto
zien op het multi-informatiedis-
play en op het scherm van het
audiosysteem
* (indien aanwe-
zig).
*: Navigatiesysteem of multimediasys- teem
Systeemonderdelen
A
B
C
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 153 Friday, March 22, 2019 11:40 AM

1542-1. Instrumentenpaneel
■Scherm audiosysteem (indien aanwezig)
Audiosysteem zonder navigatiefunctie
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm “Menu”.
Als een ander scherm dan “Energy monitor” (energiemonitor) word t weergegeven, selec-
teert u “Energy” (energie).
Audiosysteem met navigatiefunctie
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm “Menu”.
3 Selecteer ECO op het scherm “Information” (informatie).
Als een ander scherm dan “Energy monitor” (energiemonitor) word t weergegeven, selec-
teert u “Energy” (energie).
De volgende afbeeldingen zijn slechts voorbeelden en kunnen lic ht afwijken van de wer-
kelijke situaties.
Wanneer de auto wordt aangedreven door de elektromotor (tractie motor)
Wanneer de auto wordt aangedreven door de benzinemotor en de el ektro-
motor (tractiemotor)
Energiemonitor
2WD/AWD-uitvoeringenAlleen auto's met vierwielaandrijving
2WD/AWD-uitvoeringenAlleen auto's met vierwielaandrijving
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 154 Friday, March 22, 2019 11:40 AM

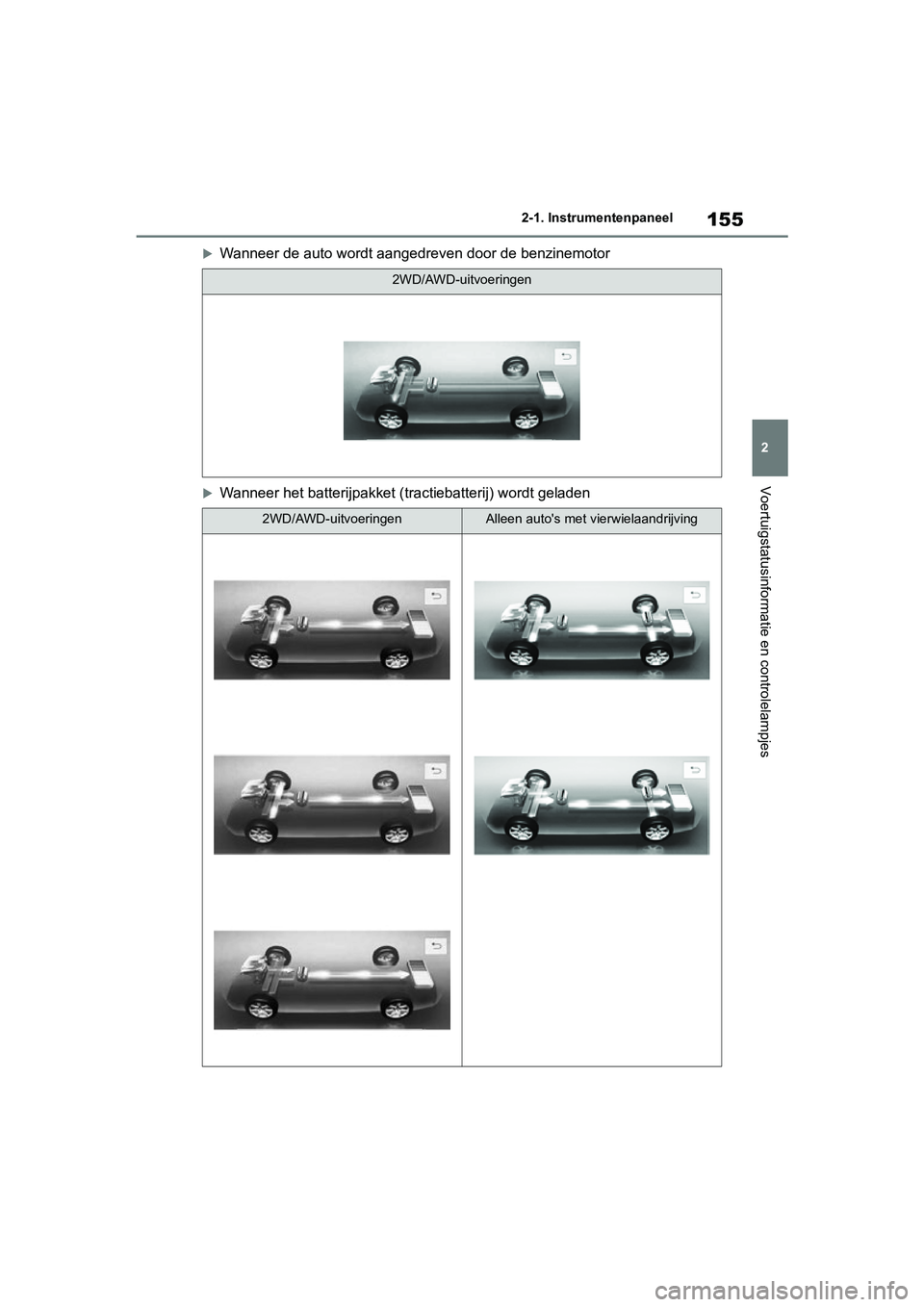

155
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Wanneer de auto wordt aangedreven door de benzinemotor
Wanneer het batterijpakket (tractiebatterij) wordt geladen
2WD/AWD-uitvoeringen
2WD/AWD-uitvoeringenAlleen auto's met vierwielaandrijving
pM_RAV4-HV_OM_OM42D12E_(EE)
.book Page 155 Friday, March 22, 2019 11:40 AM

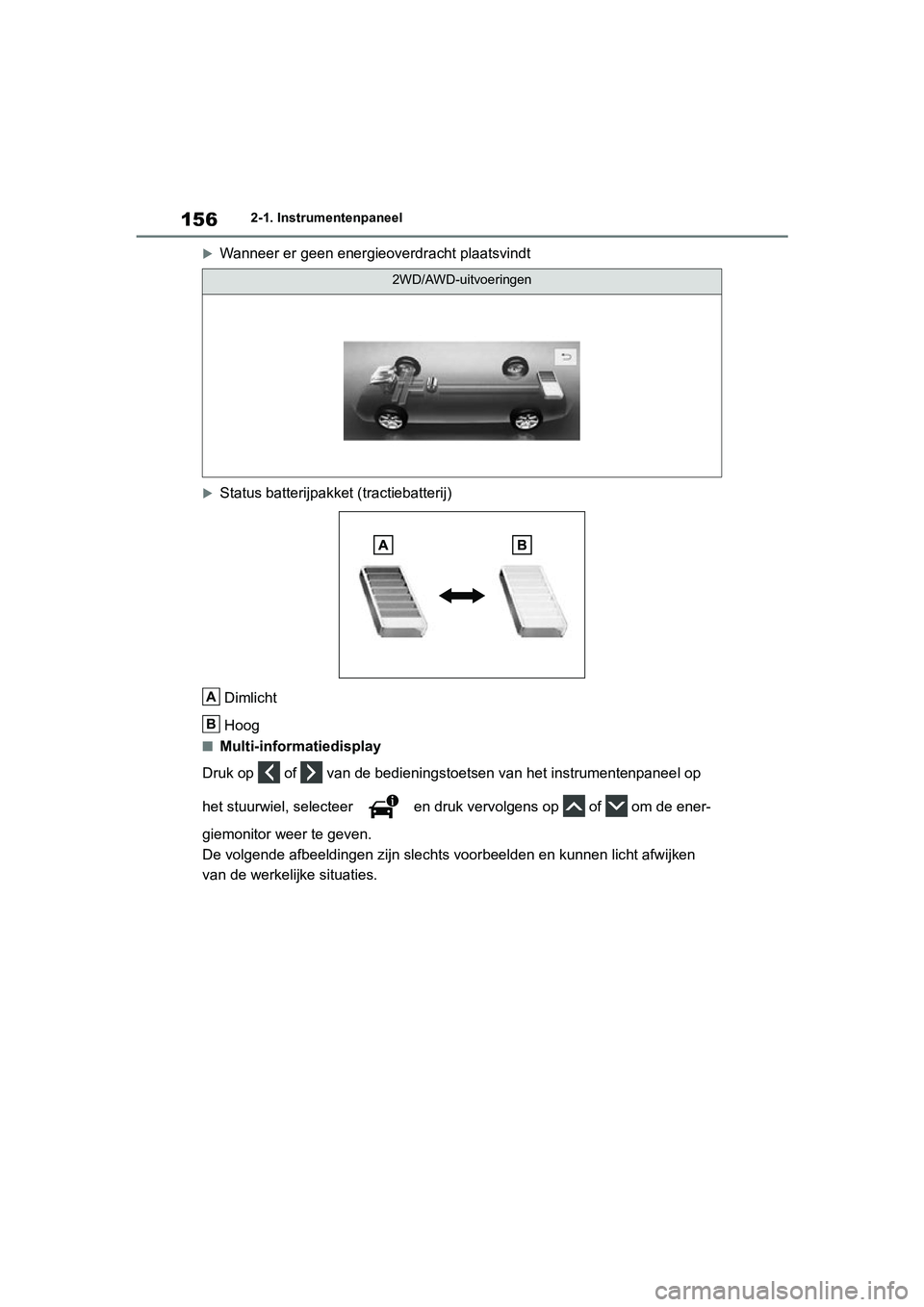

1562-1. Instrumentenpaneel
Wanneer er geen energieoverdracht plaatsvindt
Status batterijpakket (tractiebatterij)Dimlicht
Hoog
■Multi-informatiedisplay
Druk op of van de bedieningstoetsen van het instrumentenpanee l op
het stuurwiel, selecteer en druk vervolgens op of om de ener -
giemonitor weer te geven.
De volgende afbeeldingen zijn slechts voorbeelden en kunnen lic ht afwijken
van de werkelijke situaties.
2WD/AWD-uitvoeringen
A
B
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 156 Friday, March 22, 2019 11:40 AM

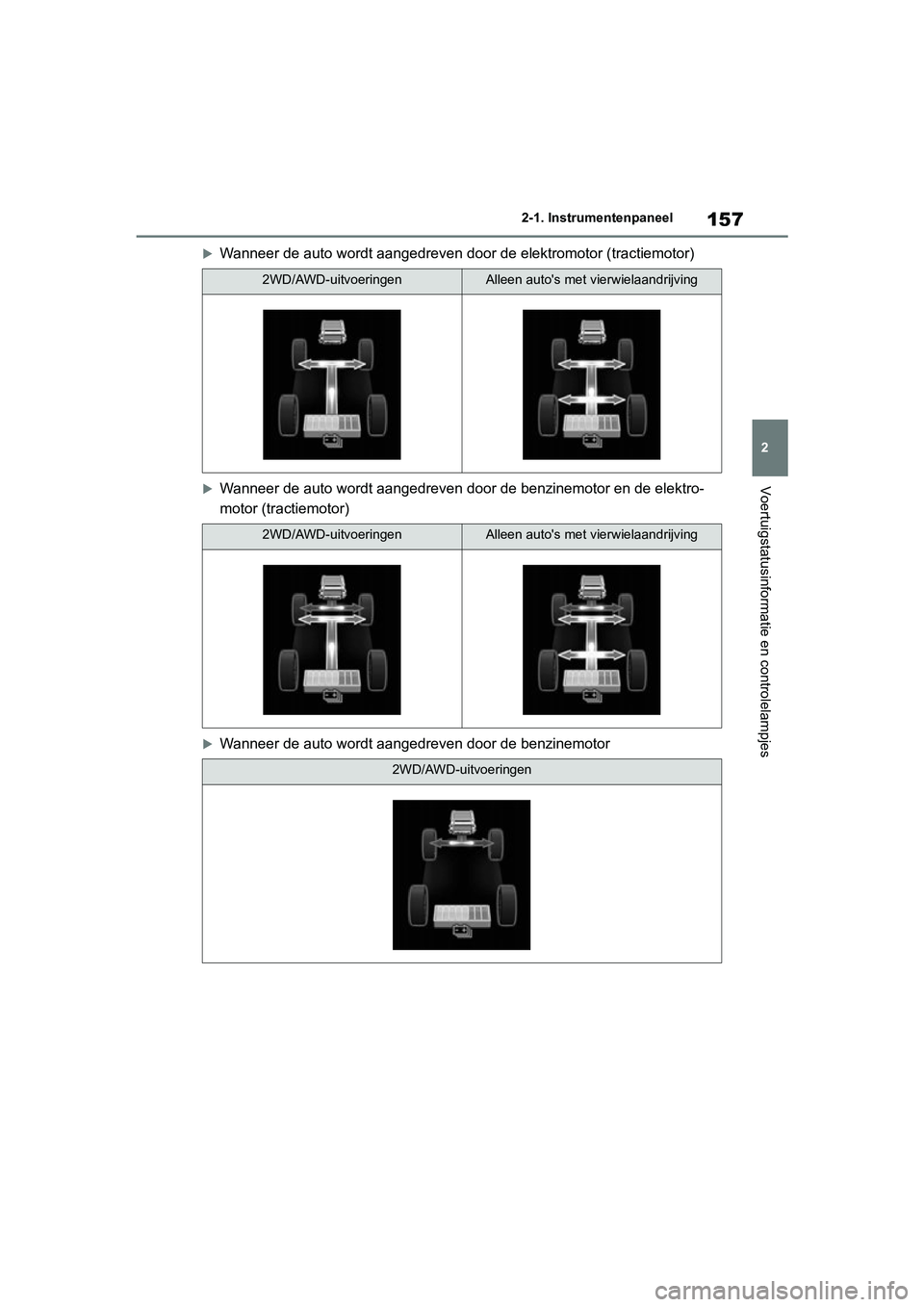

157
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Wanneer de auto wordt aangedreven door de elektromotor (tractie
motor)
Wanneer de auto wordt aangedreven door de benzinemotor en de el ektro-
motor (tractiemotor)
Wanneer de auto wordt aangedreven door de benzinemotor
2WD/AWD-uitvoeringenAlleen auto's met vierwielaandrijving
2WD/AWD-uitvoeringenAlleen auto's met vierwielaandrijving
2WD/AWD-uitvoeringen
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 157 Friday, March 22, 2019 11:40 AM

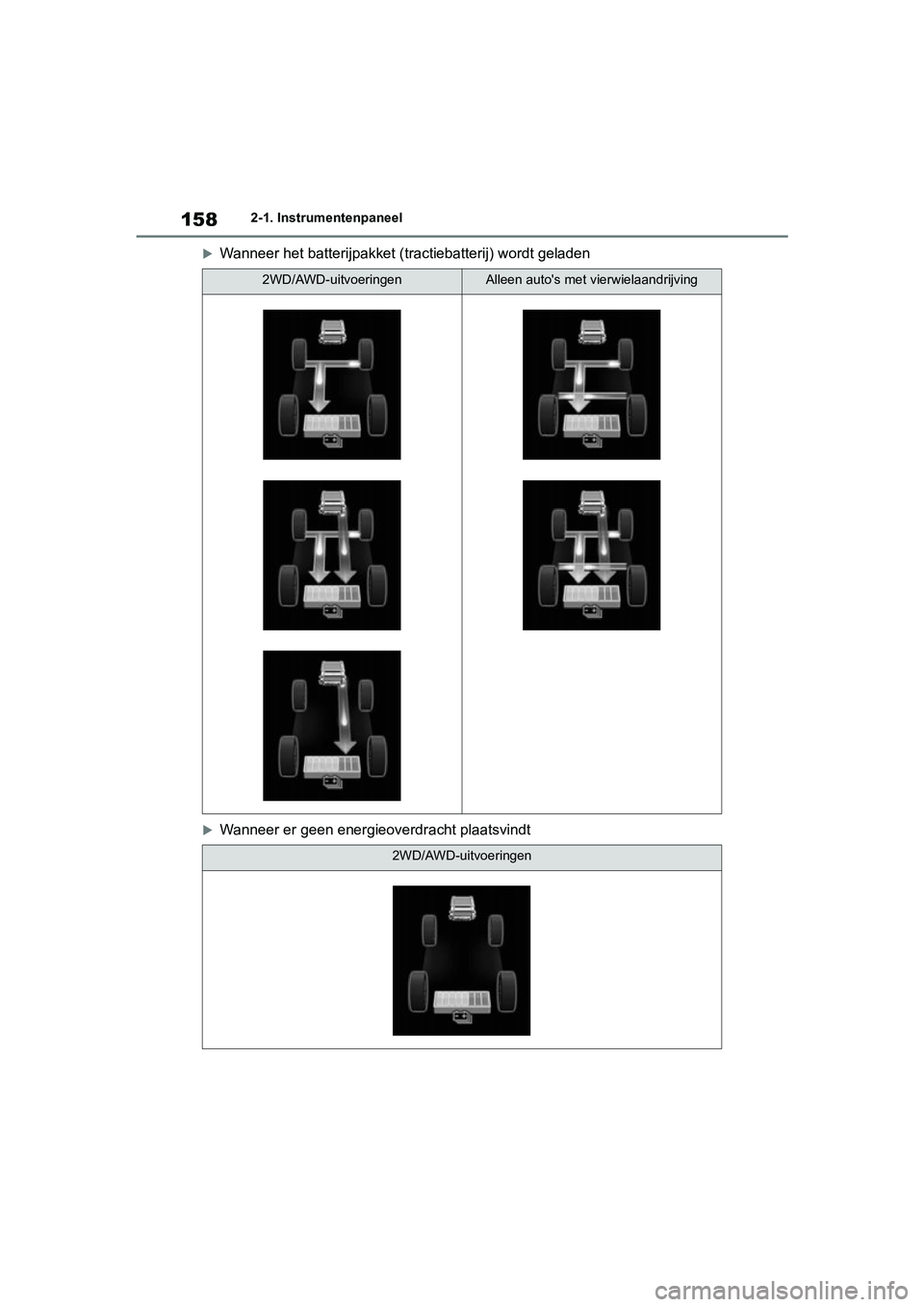

1582-1. Instrumentenpaneel
Wanneer het batterijpakket (tractiebatterij) wordt geladen
Wanneer er geen energieoverdracht plaatsvindt
2WD/AWD-uitvoeringenAlleen auto's met vierwielaandrijving
2WD/AWD-uitvoeringen
pM_RAV4-HV_OM_OM42D12E_(EE).book Page 158 Friday, March 22, 2019 11:40 AM

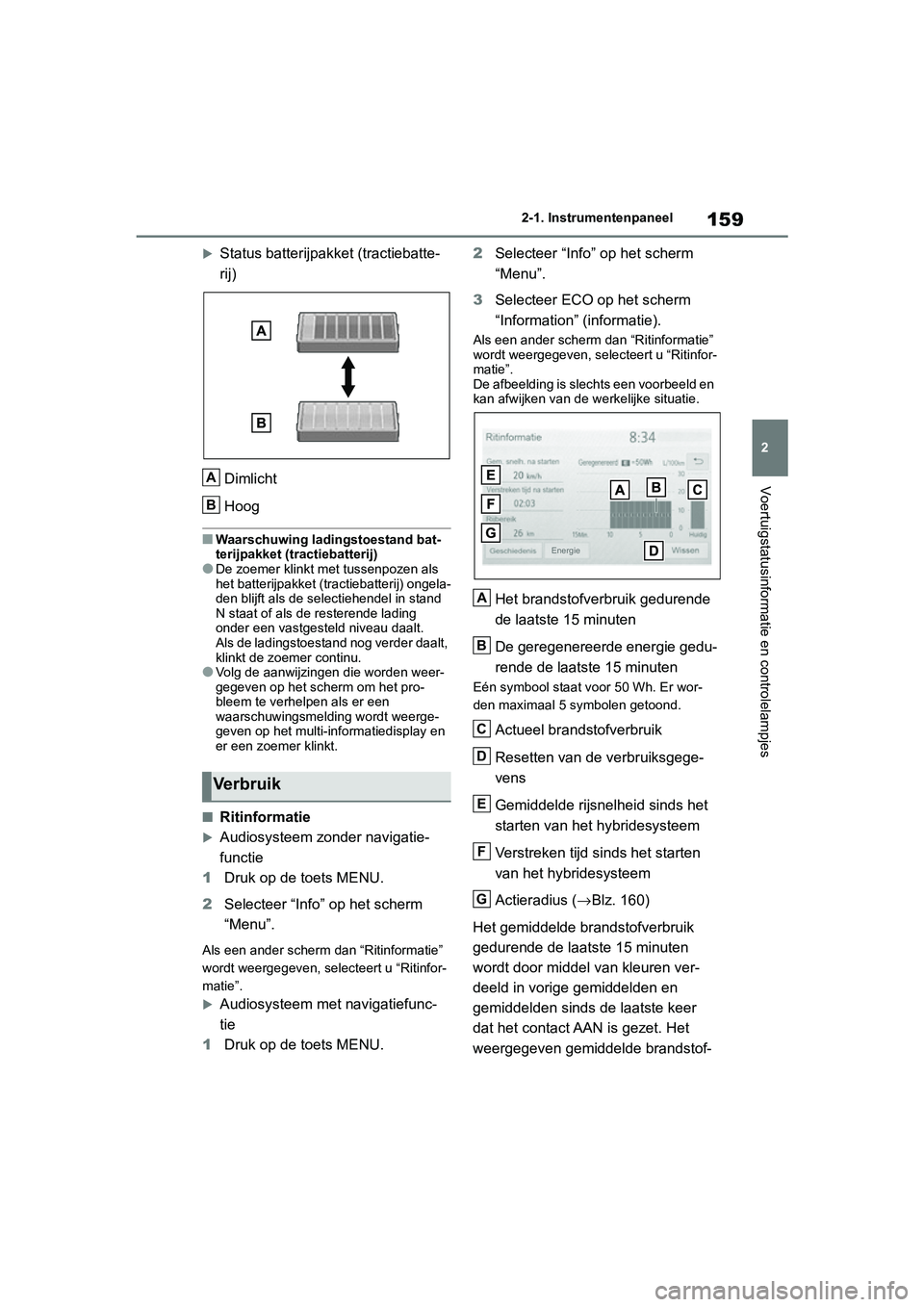

159
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Status batterijpakket (tractiebatte-
rij)
Dimlicht
Hoog
■Waarschuwing ladi ngstoestand bat-
terijpakket (tractiebatterij)
●De zoemer klinkt met tussenpozen als
het batterijpakket (tractiebatterij) ongela-
den blijft als de selectiehendel in stand
N staat of als de resterende lading
onder een vastgesteld niveau daalt.
Als de ladingstoestand nog verder daalt,
klinkt de zoemer continu.
●Volg de aanwijzingen die worden weer-
gegeven op het scherm om het pro-
bleem te verhelpen als er een
waarschuwingsmelding wordt weerge-
geven op het multi-informatiedisplay en
er een zoemer klinkt.
■Ritinformatie
Audiosysteem zonder navigatie-
functie
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
Als een ander scherm dan “Ritinformatie”
wordt weergegeven, selecteert u “Ritinfor-
matie”.
Audiosysteem met navigatiefunc-
tie
1 Druk op de toets MENU. 2
Selecteer “Info” op het scherm
“Menu”.
3 Selecteer ECO op het scherm
“Information” (informatie).
Als een ander scherm dan “Ritinformatie”
wordt weergegeven, selecteert u “Ritinfor-
matie”.
De afbeelding is slechts een voorbeeld en
kan afwijken van de werkelijke situatie.
Het brandstofverbruik gedurende
de laatste 15 minuten
De geregenereerde energie gedu-
rende de laatste 15 minuten
Eén symbool staat voor 50 Wh. Er wor-
den maximaal 5 symbolen getoond.
Actueel brandstofverbruik
Resetten van de verbruiksgege-
vens
Gemiddelde rijsnelheid sinds het
starten van het hybridesysteem
Verstreken tijd sinds het starten
van het hybridesysteem
Actieradius ( →Blz. 160)
Het gemiddelde brandstofverbruik
gedurende de laatste 15 minuten
wordt door middel van kleuren ver-
deeld in vorige gemiddelden en
gemiddelden sinds de laatste keer
dat het contact AAN is gezet. Het
weergegeven gemiddelde brandstof-
Ve r b r u i k
A
B
Energie
A
B
C
D
E
F
G
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 159 Friday, March 22, 2019 11:40 AM
