5407-2. Stappen die genomen moeten worden in noodgevallen

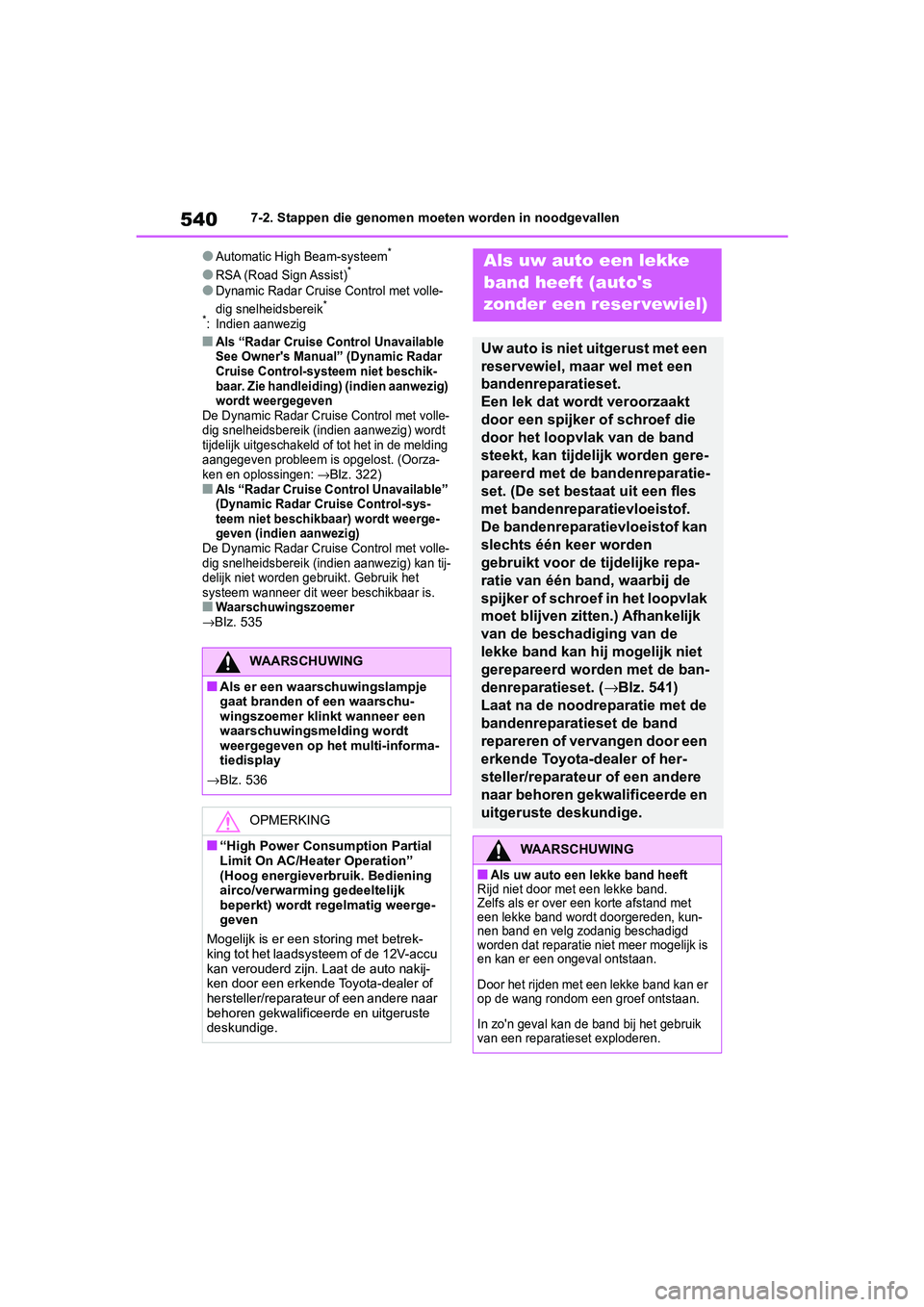

●Automatic High Beam-systeem*
●RSA (Road Sign Assist)*
●Dynamic Radar Cruise Control met volle-
dig snelheidsbereik*
*
: Indien aanwezig
■Als “Radar Cruise Control Unavailable
See Owner's Manual” (Dynamic Radar
Cruise Control-systeem niet beschik-
baar. Zie handleiding) (indien aanwezig)
wordt weergegeven
De Dynamic Radar Cruise Control met volle-
dig snelheidsbereik (indien aanwezig) wordt
tijdelijk uitgeschakeld of tot het in de melding
aangegeven probleem is opgelost. (Oorza-
ken en oplossingen:
→Blz. 322)■Als “Radar Cruise Control Unavailable”
(Dynamic Radar Cruise Control-sys-
teem niet beschikbaar) wordt weerge-
geven (indien aanwezig)
De Dynamic Radar Cruise Control met volle-
dig snelheidsbereik (indien aanwezig) kan tij-
delijk niet worden gebruikt. Gebruik het
systeem wanneer dit weer beschikbaar is.
■Waarschuwingszoemer→Blz. 535
WAARSCHUWING
■Als er een waarschuwingslampje
gaat branden of een waarschu-
wingszoemer klinkt wanneer een
waarschuwingsmelding wordt
weergegeven op het multi-informa-
tiedisplay
→ Blz. 536
OPMERKING
■“High Power Consumption Partial
Limit On AC/Heater Operation”
(Hoog energieverbruik. Bediening
airco/verwarming gedeeltelijk
beperkt) wordt regelmatig weerge-
geven
Mogelijk is er een storing met betrek-
king tot het laadsysteem of de 12V-accu
kan verouderd zijn. Laat de auto nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Als uw auto een lekke
band heeft (auto's
zonder een reser vewiel)
Uw auto is niet uitgerust met een
reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt
door een spijker of schroef die
door het loopvlak van de band
steekt, kan tijdelijk worden gere-
pareerd met de bandenreparatie-
set. (De set bestaat uit een fles
met bandenreparatievloeistof.
De bandenreparatievloeistof kan
slechts één keer worden
gebruikt voor de tijdelijke repa-
ratie van één band, waarbij de
spijker of schroef in het loopvlak
moet blijven zitten.) Afhankelijk
van de beschadiging van de
lekke band kan hij mogelijk niet
gerepareerd worden met de ban-
denreparatieset. ( →Blz. 541)
Laat na de noodreparatie met de
bandenreparatieset de band
repareren of vervangen door een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
WAARSCHUWING
■Als uw auto een lekke band heeftRijd niet door met een lekke band.
Zelfs als er over een korte afstand met
een lekke band wordt doorgereden, kun-
nen band en velg zodanig beschadigd
worden dat reparatie niet meer mogelijk is
en kan er een ongeval ontstaan.
Door het rijden met een lekke band kan er
op de wang rondom een groef ontstaan.
In zo'n geval kan de band bij het gebruik
van een reparatieset exploderen.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 540 Friday, March 22, 2019 11:40 AM

541
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen

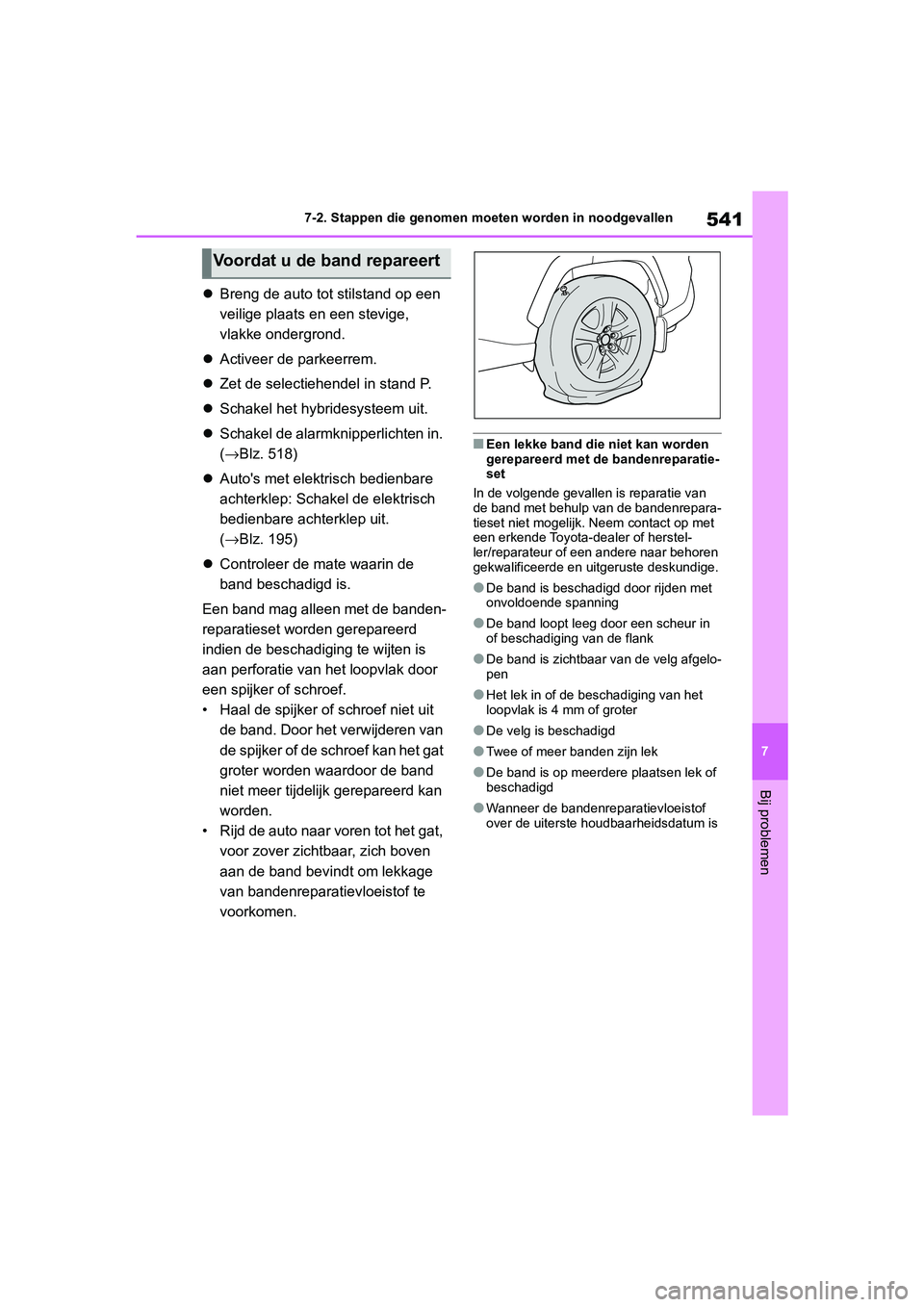

Breng de auto tot stilstand op een
veilige plaats en een stevige,
vlakke ondergrond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P.
 Schakel het hybridesysteem uit.
 Schakel de alarmknipperlichten in.
(→Blz. 518)
 Auto's met elektrisch bedienbare
achterklep: Schakel de elektrisch
bedienbare achterklep uit.
(→Blz. 195)
 Controleer de mate waarin de
band beschadigd is.
Een band mag alleen met de banden-
reparatieset worden gerepareerd
indien de beschadiging te wijten is
aan perforatie van het loopvlak door
een spijker of schroef.
• Haal de spijker of schroef niet uit de band. Door het verwijderen van
de spijker of de schroef kan het gat
groter worden waardoor de band
niet meer tijdelijk gerepareerd kan
worden.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar, zich boven
aan de band bevindt om lekkage
van bandenreparatievloeistof te
voorkomen.
■Een lekke band die niet kan worden
gerepareerd met de bandenreparatie-
set
In de volgende gevallen is reparatie van
de band met behulp van de bandenrepara-
tieset niet mogelijk. Neem contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
●De band is beschadigd door rijden met
onvoldoende spanning
●De band loopt leeg door een scheur in
of beschadiging van de flank
●De band is zichtbaar van de velg afgelo-
pen
●Het lek in of de beschadiging van het
loopvlak is 4 mm of groter
●De velg is beschadigd
●Twee of meer banden zijn lek
●De band is op meerdere plaatsen lek of
beschadigd
●Wanneer de bandenreparatievloeistof
over de uiterste houdbaarheidsdatum is
Voordat u de band repareert
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 541 Friday, March 22, 2019 11:40 AM

5427-2. Stappen die genomen moeten worden in noodgevallen

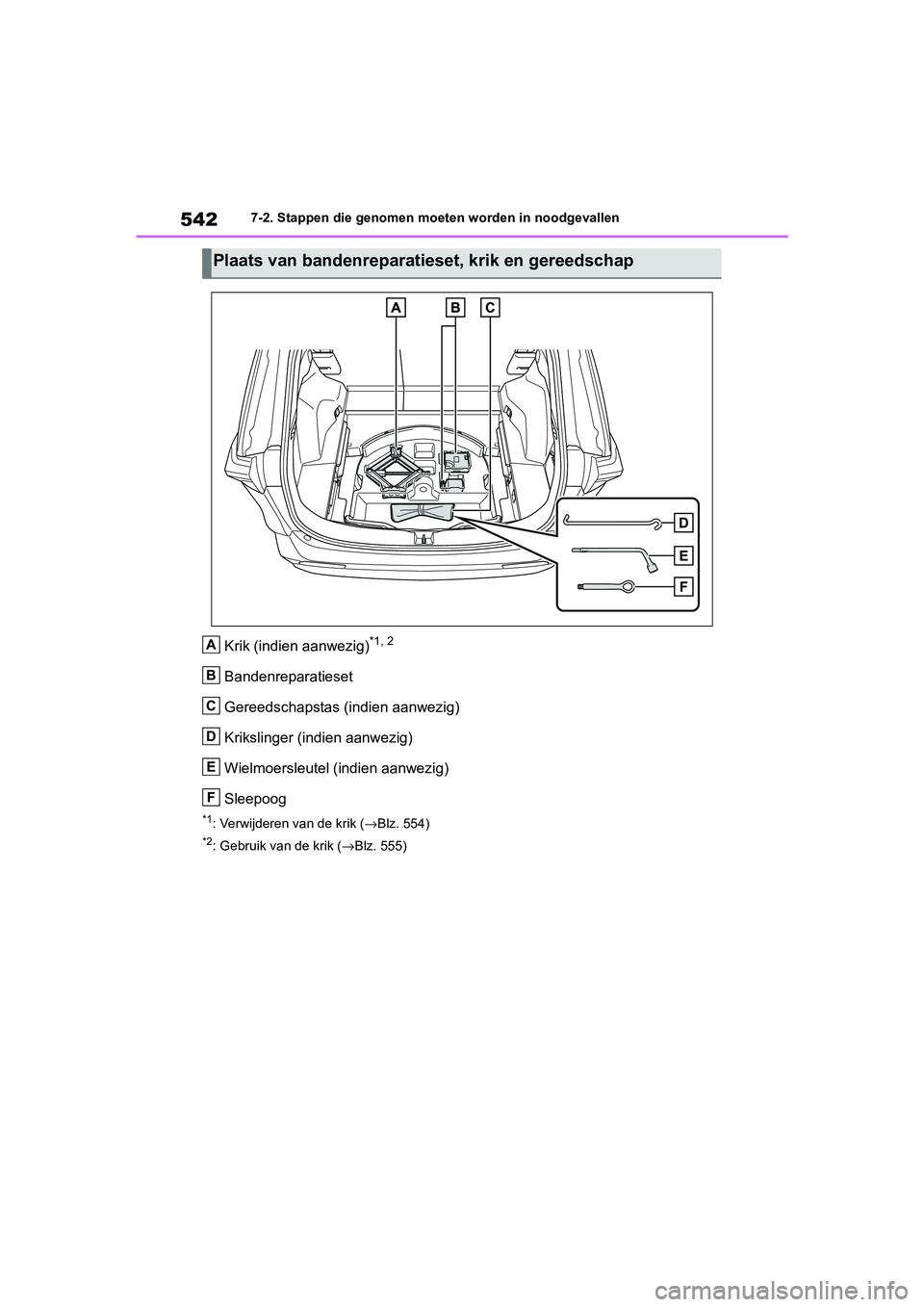

Krik (indien aanwezig)*1, 2
Bandenreparatieset
Gereedschapstas (indien aanwezig)
Krikslinger (indien aanwezig)
Wielmoersleutel (indien aanwezig)
Sleepoog
*1: Verwijderen van de krik (→Blz. 554)
*2: Gebruik van de krik ( →Blz. 555)
Plaats van bandenreparatieset, krik en gereedschap
A
B
C
D
E
F
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 542 Friday, March 22, 2019 11:40 AM

543
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen

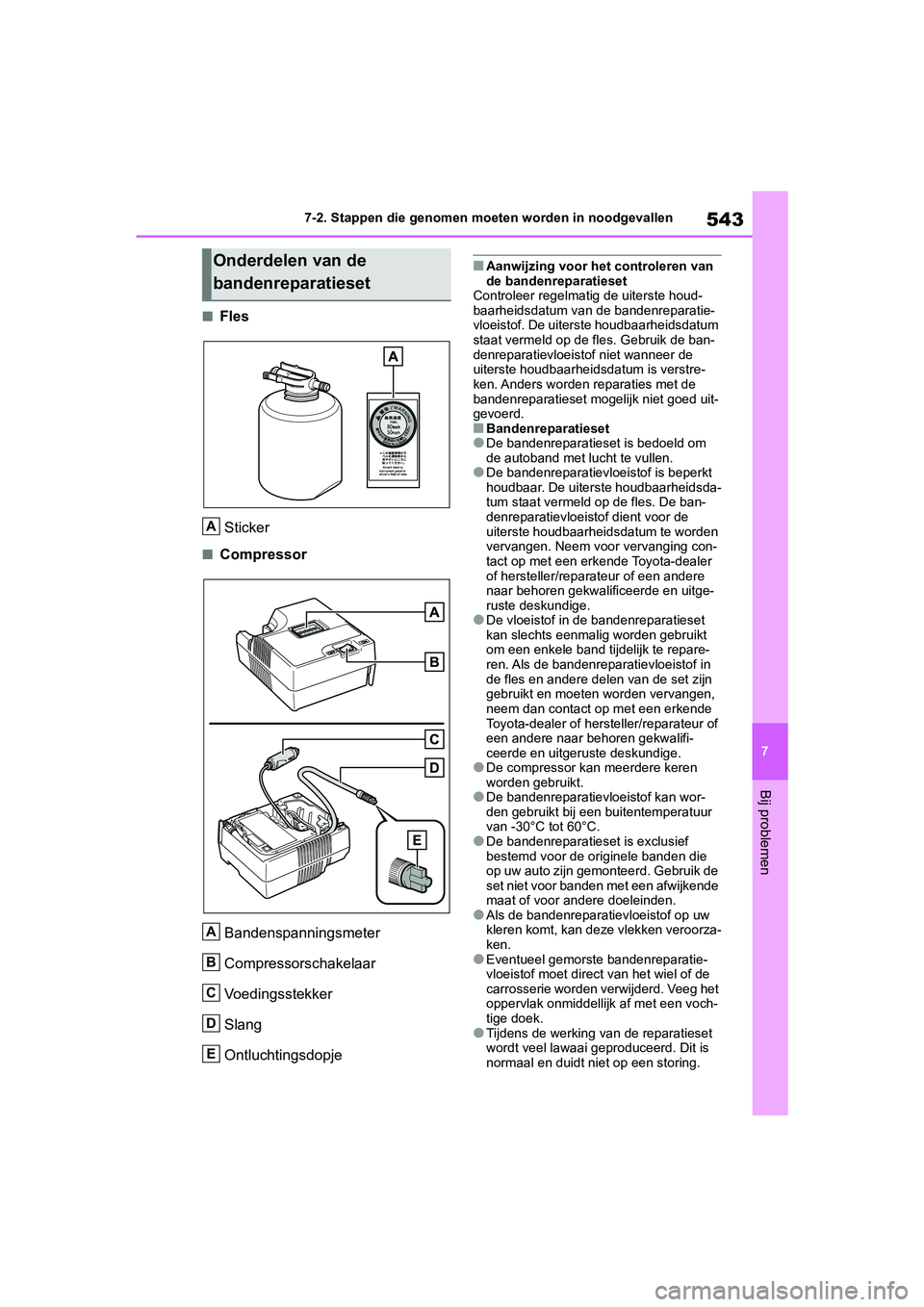

■Fles
Sticker
■Compressor
Bandenspanningsmeter
Compressorschakelaar
Voedingsstekker
Slang
Ontluchtingsdopje
■Aanwijzing voor het controleren van
de bandenreparatieset
Controleer regelmatig de uiterste houd-
baarheidsdatum van de bandenreparatie-
vloeistof. De uiterste houdbaarheidsdatum
staat vermeld op de fles. Gebruik de ban-
denreparatievloeistof niet wanneer de
uiterste houdbaarheidsdatum is verstre-
ken. Anders worden reparaties met de
bandenreparatieset mogelijk niet goed uit-
gevoerd.
■Bandenreparatieset●De bandenreparatieset is bedoeld om
de autoband met lucht te vullen.
●De bandenreparatievloeistof is beperkt
houdbaar. De uiterste houdbaarheidsda-
tum staat vermeld op de fles. De ban-
denreparatievloeistof dient voor de
uiterste houdbaarheidsdatum te worden
vervangen. Neem voor vervanging con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
●De vloeistof in de bandenreparatieset
kan slechts eenmalig worden gebruikt
om een enkele band tijdelijk te repare-
ren. Als de bandenreparatievloeistof in
de fles en andere delen van de set zijn
gebruikt en moeten worden vervangen,
neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●De compressor kan meerdere keren
worden gebruikt.
●De bandenreparatievloeistof kan wor-
den gebruikt bij een buitentemperatuur
van -30°C tot 60°C.
●De bandenreparatieset is exclusief
bestemd voor de originele banden die
op uw auto zijn gemonteerd. Gebruik de
set niet voor banden met een afwijkende
maat of voor andere doeleinden.
●Als de bandenreparatievloeistof op uw
kleren komt, kan deze vlekken veroorza-
ken.
●Eventueel gemorste bandenreparatie-
vloeistof moet direct van het wiel of de
carrosserie worden verwijderd. Veeg het
oppervlak onmiddellijk af met een voch-
tige doek.
●Tijdens de werking van de reparatieset
wordt veel lawaai geproduceerd. Dit is
normaal en duidt niet op een storing.
Onderdelen van de
bandenreparatieset
A
A
B
C
D
E
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 543 Friday, March 22, 2019 11:40 AM

5447-2. Stappen die genomen moeten worden in noodgevallen

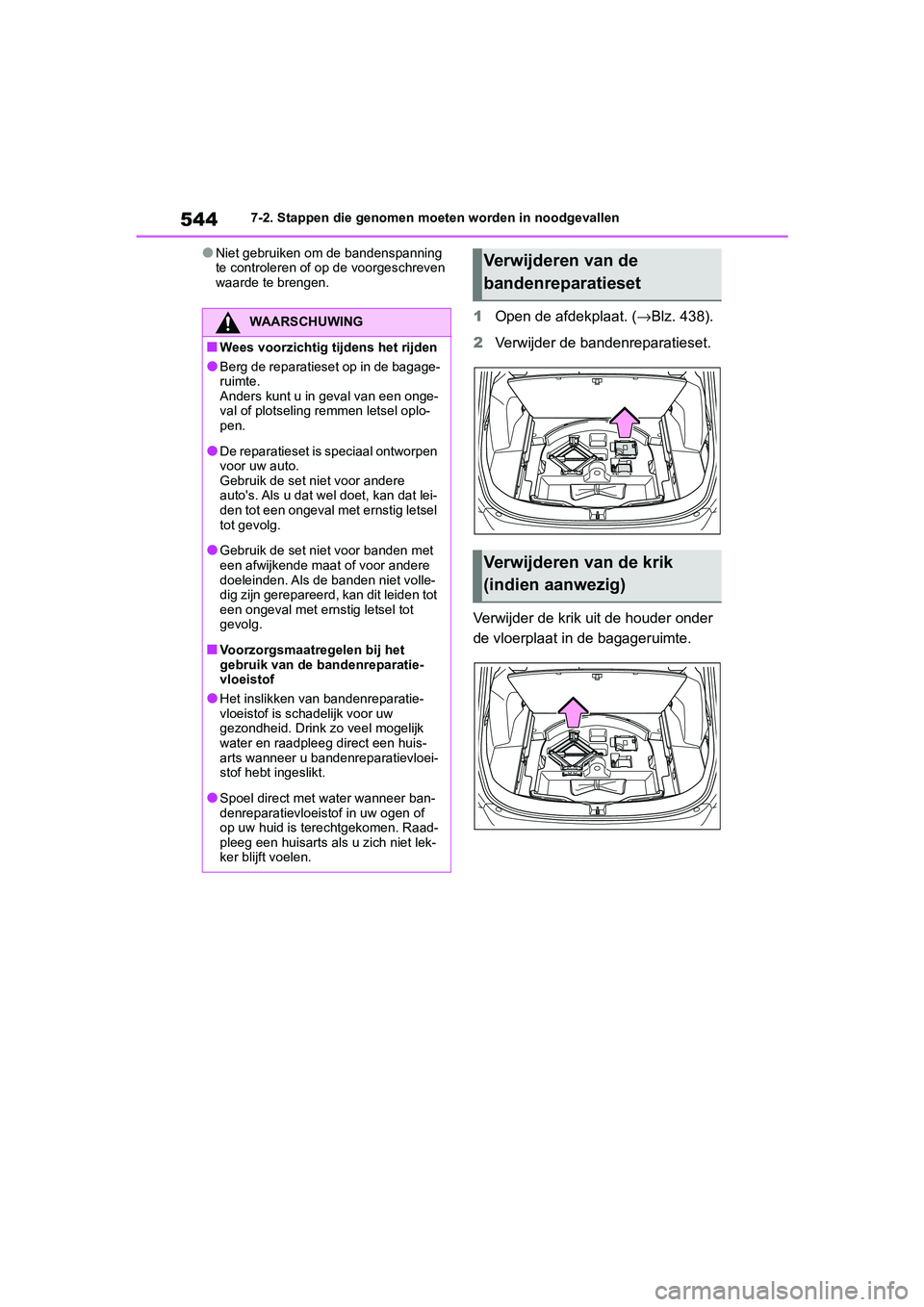

●Niet gebruiken om de bandenspanning
te controleren of op de voorgeschreven
waarde te brengen.
1Open de afdekplaat. ( →Blz. 438).
2 Verwijder de bandenreparatieset.
Verwijder de krik uit de houder onder
de vloerplaat in de bagageruimte.WAARSCHUWING
■Wees voorzichtig tijdens het rijden
●Berg de reparatieset op in de bagage-
ruimte.
Anders kunt u in geval van een onge-
val of plotseling remmen letsel oplo-
pen.
●De reparatieset is speciaal ontworpen
voor uw auto.
Gebruik de set niet voor andere
auto's. Als u dat wel doet, kan dat lei-
den tot een ongeval met ernstig letsel
tot gevolg.
●Gebruik de set niet voor banden met
een afwijkende maat of voor andere
doeleinden. Als de banden niet volle-
dig zijn gerepareerd, kan dit leiden tot
een ongeval met ernstig letsel tot
gevolg.
■Voorzorgsmaatregelen bij het
gebruik van de bandenreparatie-
vloeistof
●Het inslikken van bandenreparatie-
vloeistof is schadelijk voor uw
gezondheid. Drink zo veel mogelijk
water en raadpleeg direct een huis-
arts wanneer u bandenreparatievloei-
stof hebt ingeslikt.
●Spoel direct met water wanneer ban-
denreparatievloeistof in uw ogen of
op uw huid is terechtgekomen. Raad-
pleeg een huisarts als u zich niet lek-
ker blijft voelen.
Verwijderen van de
bandenreparatieset
Verwijderen van de krik
(indien aanwezig)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 544 Friday, March 22, 2019 11:40 AM

545
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen

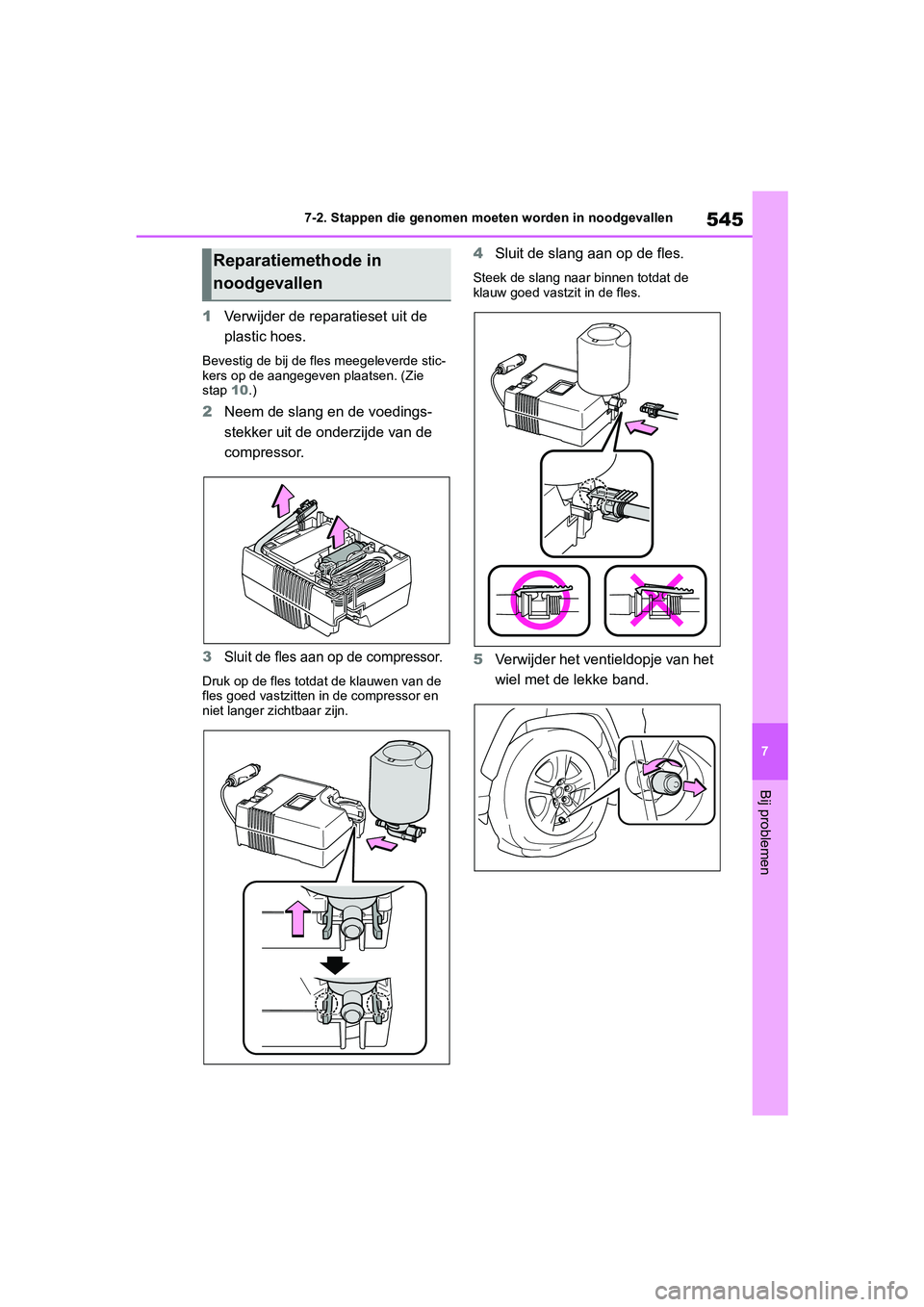

1Verwijder de reparatieset uit de
plastic hoes.
Bevestig de bij de fles meegeleverde stic-
kers op de aangegeven plaatsen. (Zie
stap 10.)
2 Neem de slang en de voedings-
stekker uit de onderzijde van de
compressor.
3Sluit de fles aan op de compressor.
Druk op de fles totdat de klauwen van de
fles goed vastzitten in de compressor en
niet langer zichtbaar zijn.
4Sluit de slang aan op de fles.
Steek de slang naar binnen totdat de
klauw goed vastzit in de fles.
5Verwijder het ventieldopje van het
wiel met de lekke band.
Reparatiemethode in
noodgevallen
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 545 Friday, March 22, 2019 11:40 AM

5467-2. Stappen die genomen moeten worden in noodgevallen

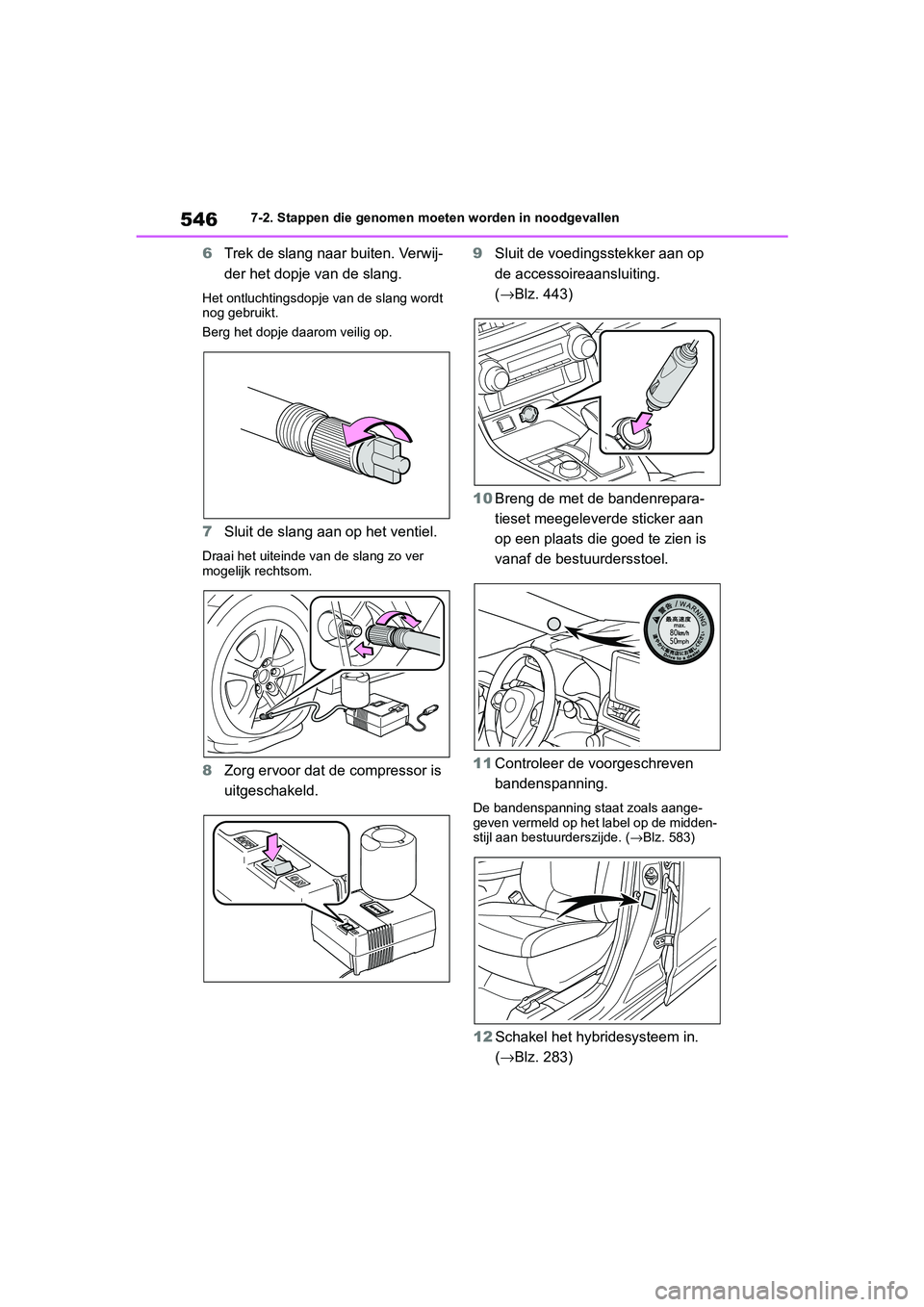

6Trek de slang naar buiten. Verwij-
der het dopje van de slang.
Het ontluchtingsdopje van de slang wordt
nog gebruikt.
Berg het dopje daarom veilig op.
7Sluit de slang aan op het ventiel.
Draai het uiteinde van de slang zo ver
mogelijk rechtsom.
8Zorg ervoor dat de compressor is
uitgeschakeld. 9
Sluit de voedingsstekker aan op
de accessoireaansluiting.
(→Blz. 443)
10 Breng de met de bandenrepara-
tieset meegeleverde sticker aan
op een plaats die goed te zien is
vanaf de bestuurdersstoel.
11 Controleer de voorgeschreven
bandenspanning.
De bandenspanning staat zoals aange-
geven vermeld op het label op de midden-
stijl aan bestuurderszijde. ( →Blz. 583)
12 Schakel het hybridesysteem in.
(→Blz. 283)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 546 Friday, March 22, 2019 11:40 AM

547
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
13Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
14 Vul de band tot de voorgeschre-
ven bandenspanning bereikt is.
De vloeistof wordt geïnjecteerd en
de spanning wordt verhoogd tot
tussen 300 kPa (3,0 kg/cm
2 of
bar, 44 psi) en 400 kPa (4,0
kg/cm
2 of bar, 58 psi), en neemt
dan geleidelijk af. De bandenspanningsmeter geeft
ongeveer 1 tot 5 minuten nadat de
schakelaar in stand ON is gezet
de werkelijke bandenspanning
aan.
Zet de compressor uit en controleer de
bandenspanning. Zorg dat de band niet te
hard wordt opgepompt en vul de band
met lucht tot de voorgeschreven banden-
spanning is bereikt.
De band kan gedurende ongeveer 5 tot
20 minuten worden opgepompt (afhanke-
lijk van de buitentemperatuur). Als de
bandenspanning na 25 minuten nog
steeds lager is dan voorgeschreven, is de
band te veel beschadigd om nog gerepa-
reerd te worden. Schakel de compressor
uit en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Laat wat lucht ontsnappen wanneer de
bandenspanning de voorgeschreven
waarde overschrijdt. (
→Blz. 549, 583)
15 Maak terwijl de compressor is uit-
geschakeld de slang los van het
ventiel en trek vervolgens de voe-
dingsstekker uit de accessoire-
aansluiting.
Mogelijk ontsnapt er bij het verwijderen
van de slang wat bandenreparatievloei-
stof.
16Plaats het ventieldopje op het
ventiel van het gerepareerde wiel.
A
B
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 547 Friday, March 22, 2019 11:40 AM

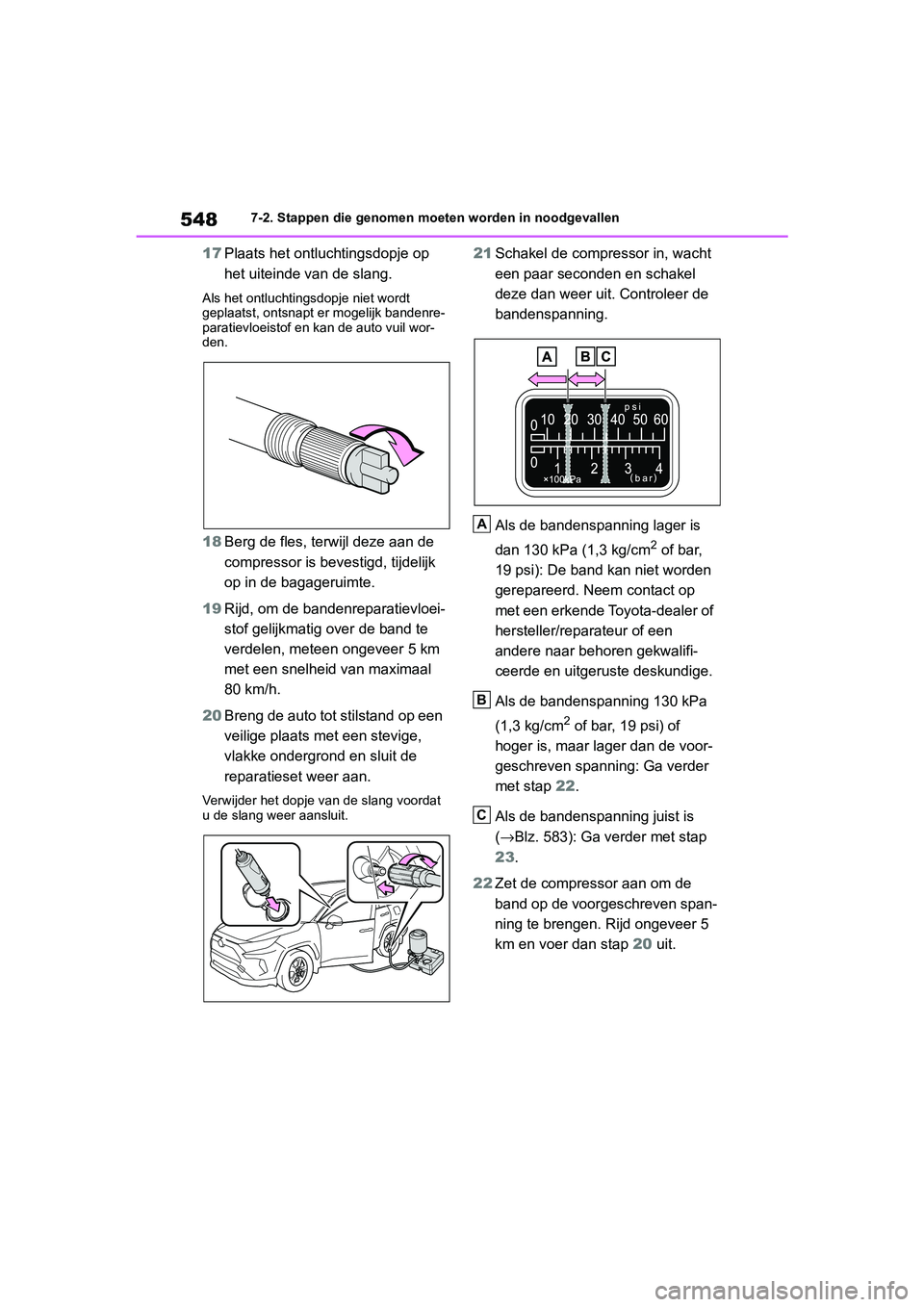

5487-2. Stappen die genomen moeten worden in noodgevallen
17Plaats het ontluchtingsdopje op
het uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk bandenre-
paratievloeistof en kan de auto vuil wor-
den.
18Berg de fles, terwijl deze aan de
compressor is bevestigd, tijdelijk
op in de bagageruimte.
19 Rijd, om de bandenreparatievloei-
stof gelijkmatig over de band te
verdelen, meteen ongeveer 5 km
met een snelheid van maximaal
80 km/h.
20 Breng de auto tot stilstand op een
veilige plaats met een stevige,
vlakke ondergrond en sluit de
reparatieset weer aan.
Verwijder het dopje van de slang voordat
u de slang weer aansluit.
21Schakel de compressor in, wacht
een paar seconden en schakel
deze dan weer uit. Controleer de
bandenspanning.
Als de bandenspanning lager is
dan 130 kPa (1,3 kg/cm
2 of bar,
19 psi): De band kan niet worden
gerepareerd. Neem contact op
met een erkende Toyota-dealer of
hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als de bandenspanning 130 kPa
(1,3 kg/cm
2 of bar, 19 psi) of
hoger is, maar lager dan de voor-
geschreven spanning: Ga verder
met stap 22 .
Als de bandenspanning juist is
( →Blz. 583): Ga verder met stap
23 .
22 Zet de compressor aan om de
band op de voorgeschreven span-
ning te brengen. Rijd ongeveer 5
km en voer dan stap 20 uit.
A
B
C
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 548 Friday, March 22, 2019 11:40 AM

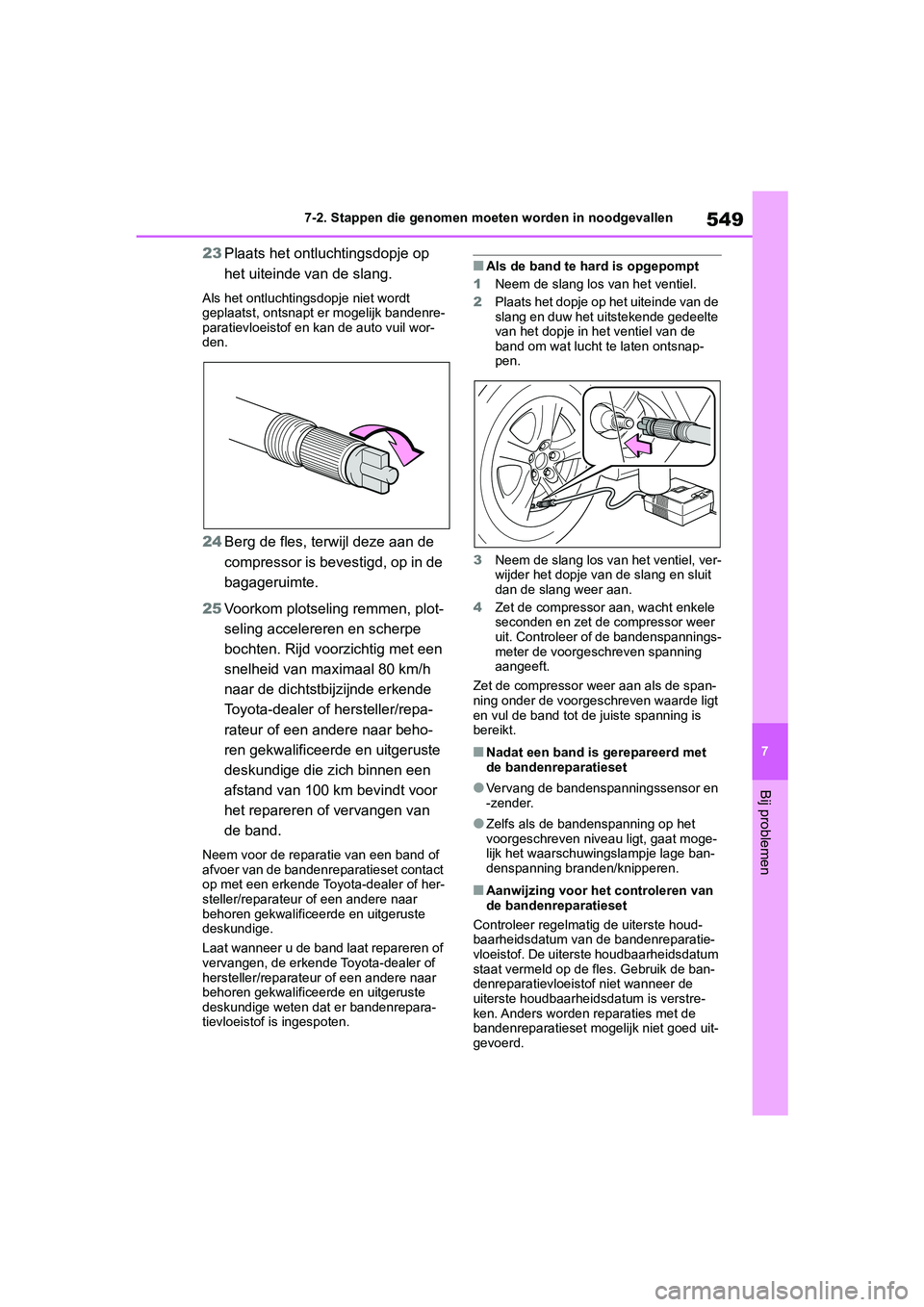

549
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
23Plaats het ontluchtingsdopje op
het uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk bandenre-
paratievloeistof en kan de auto vuil wor-
den.
24Berg de fles, terwijl deze aan de
compressor is bevestigd, op in de
bagageruimte.
25 Voorkom plotseling remmen, plot-
seling accelereren en scherpe
bochten. Rijd voorzichtig met een
snelheid van maximaal 80 km/h
naar de dichtstbijzijnde erkende
Toyota-dealer of hersteller/repa-
rateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige die zich binnen een
afstand van 100 km bevindt voor
het repareren of vervangen van
de band.
Neem voor de reparatie van een band of
afvoer van de bandenreparatieset contact
op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Laat wanneer u de band laat repareren of
vervangen, de erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige weten dat er bandenrepara-
tievloeistof is ingespoten.
■Als de band te hard is opgepompt
1 Neem de slang los van het ventiel.
2 Plaats het dopje op het uiteinde van de
slang en duw het uitstekende gedeelte
van het dopje in het ventiel van de
band om wat lucht te laten ontsnap-
pen.
3 Neem de slang los van het ventiel, ver-
wijder het dopje van de slang en sluit
dan de slang weer aan.
4 Zet de compressor aan, wacht enkele
seconden en zet de compressor weer
uit. Controleer of de bandenspannings-
meter de voorgeschreven spanning
aangeeft.
Zet de compressor weer aan als de span-
ning onder de voorgeschreven waarde ligt
en vul de band tot de juiste spanning is
bereikt.
■Nadat een band is gerepareerd met
de bandenreparatieset
●Vervang de bandenspanningssensor en
-zender.
●Zelfs als de bandenspanning op het
voorgeschreven niveau ligt, gaat moge-
lijk het waarschuwingslampje lage ban-
denspanning branden/knipperen.
■Aanwijzing voor het controleren van
de bandenreparatieset
Controleer regelmatig de uiterste houd-
baarheidsdatum van de bandenreparatie-
vloeistof. De uiterste houdbaarheidsdatum
staat vermeld op de fles. Gebruik de ban-
denreparatievloeistof niet wanneer de
uiterste houdbaarheidsdatum is verstre-
ken. Anders worden reparaties met de
bandenreparatieset mogelijk niet goed uit-
gevoerd.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 549 Friday, March 22, 2019 11:40 AM
