TOYOTA RAV4 HYBRID 2019 Instructieboekje (in Dutch)

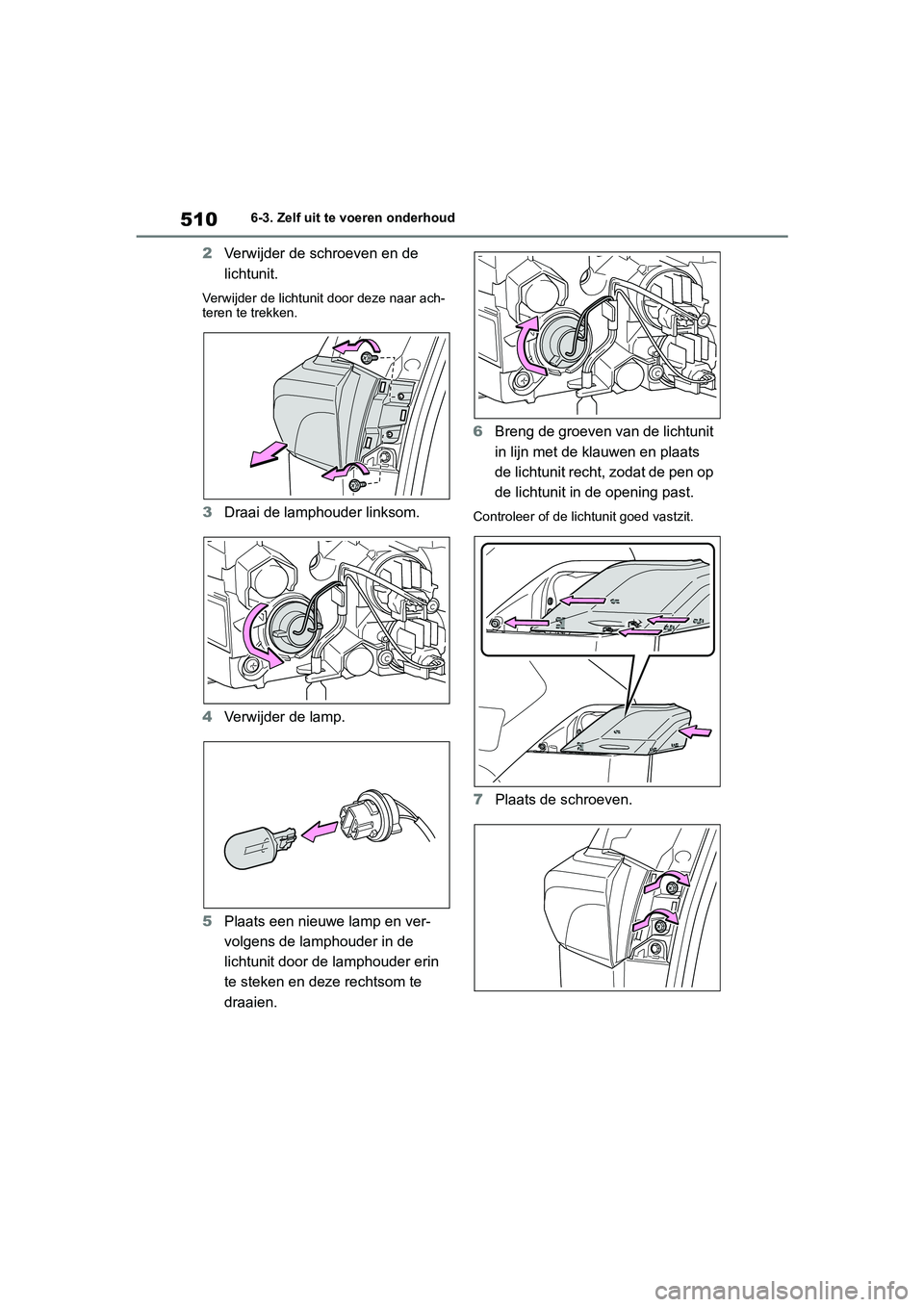

5106-3. Zelf uit te voeren onderhoud
2Verwijder de schroeven en de
lichtunit.
Verwijder de lichtunit door deze naar ach-
teren te trekken.
3Draai de lamphouder linksom.
4 Verwijder de lamp.
5 Plaats een nieuwe lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder erin
te steken en deze rechtsom te
draaien. 6
Breng de groeven van de lichtunit
in lijn met de klauwen en plaats
de lichtunit recht, zodat de pen op
de lichtunit in de opening past. Controleer of de lichtunit goed vastzit.
7Plaats de schroeven.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 510 Friday, March 22, 2019 11:40 AM

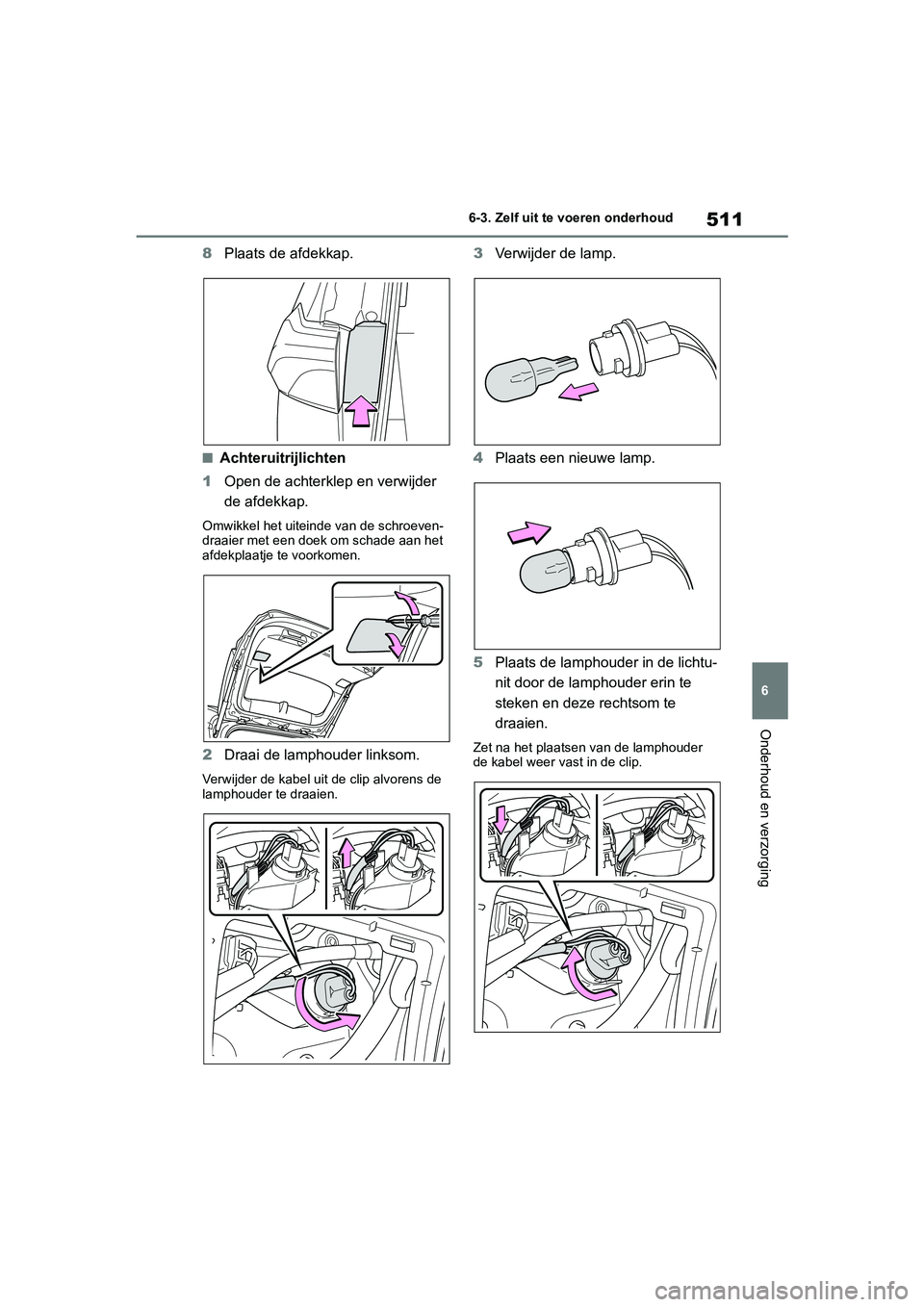

511
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
8
Plaats de afdekkap.
■Achteruitrijlichten
1 Open de achterklep en verwijder
de afdekkap.
Omwikkel het uiteinde van de schroeven-
draaier met een doek om schade aan het
afdekplaatje te voorkomen.
2Draai de lamphouder linksom.
Verwijder de kabel uit de clip alvorens de
lamphouder te draaien.
3Verwijder de lamp.
4 Plaats een nieuwe lamp.
5 Plaats de lamphouder in de lichtu-
nit door de lamphouder erin te
steken en deze rechtsom te
draaien.
Zet na het plaatsen van de lamphouder
de kabel weer vast in de clip.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 511 Friday, March 22, 2019 11:40 AM

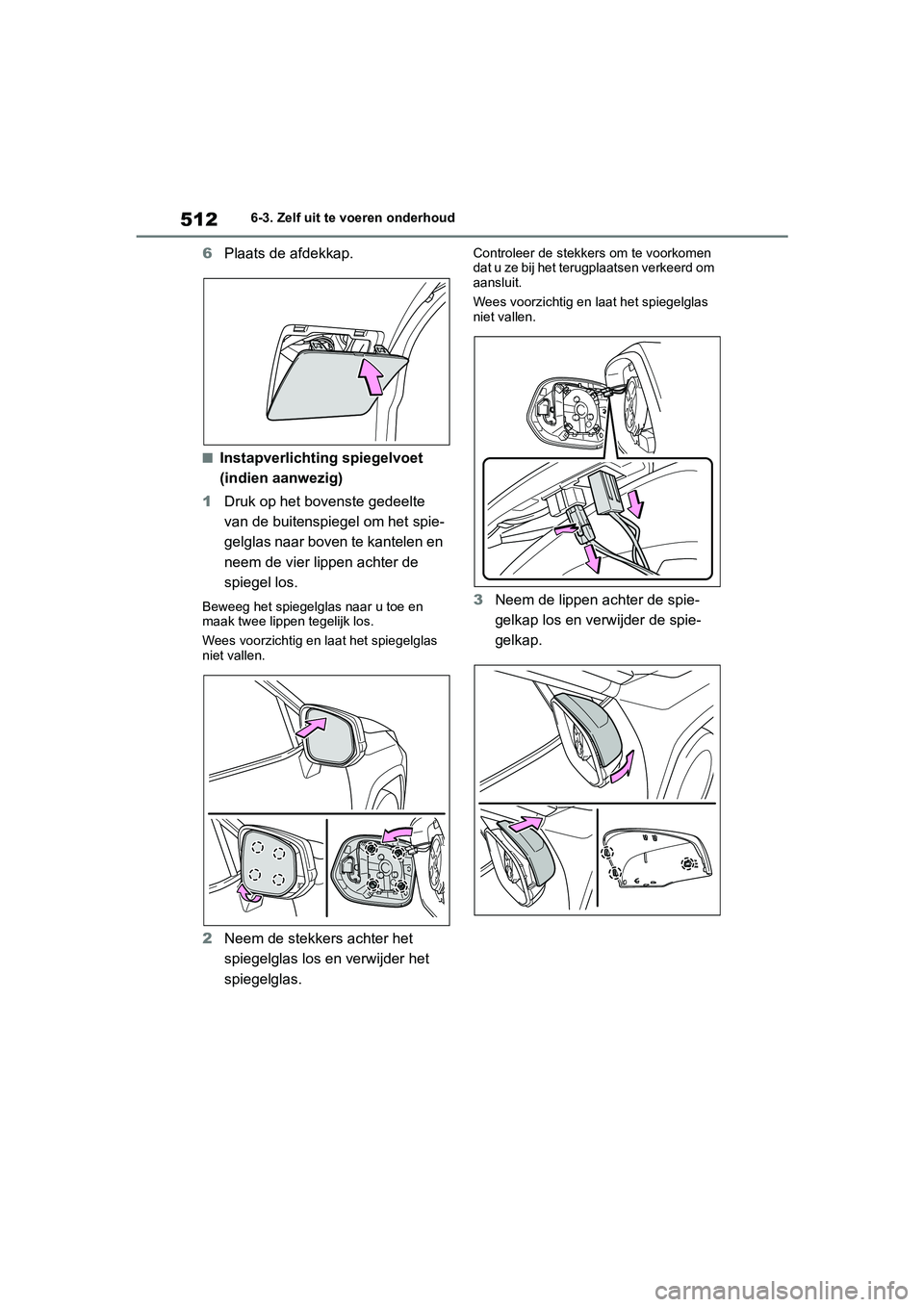

5126-3. Zelf uit te voeren onderhoud
6Plaats de afdekkap.
■Instapverlichting spiegelvoet
(indien aanwezig)
1 Druk op het bovenste gedeelte
van de buitenspiegel om het spie-
gelglas naar boven te kantelen en
neem de vier lippen achter de
spiegel los.
Beweeg het spiegelglas naar u toe en
maak twee lippen tegelijk los.
Wees voorzichtig en laat het spiegelglas
niet vallen.
2Neem de stekkers achter het
spiegelglas los en verwijder het
spiegelglas.
Controleer de stekkers om te voorkomen
dat u ze bij het terugplaatsen verkeerd om
aansluit.
Wees voorzichtig en laat het spiegelglas
niet vallen.
3Neem de lippen achter de spie-
gelkap los en verwijder de spie-
gelkap.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 512 Friday, March 22, 2019 11:40 AM

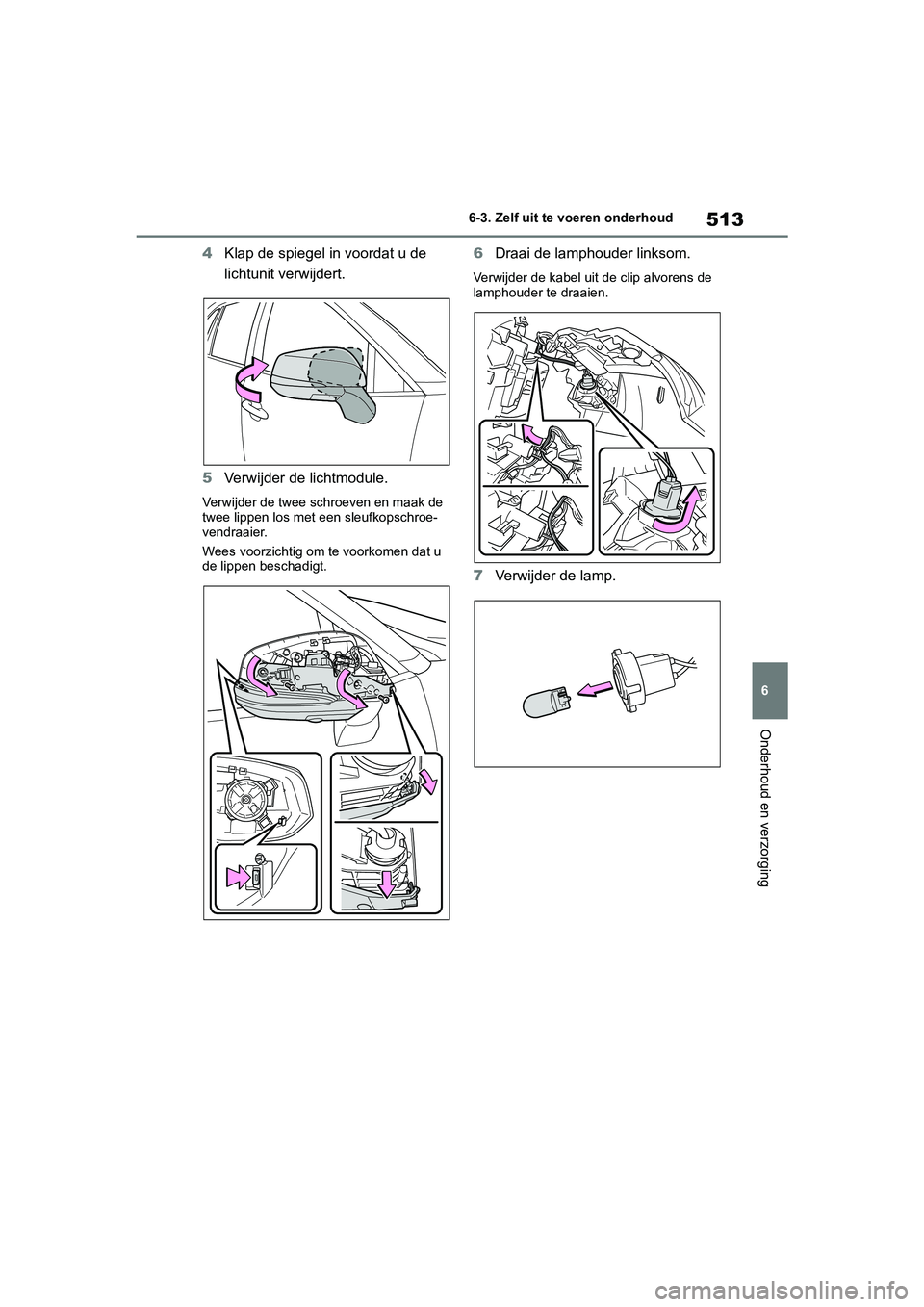

513
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
4
Klap de spiegel in voordat u de
lichtunit verwijdert.
5 Verwijder de lichtmodule.
Verwijder de twee schroeven en maak de
twee lippen los met een sleufkopschroe-
vendraaier.
Wees voorzichtig om te voorkomen dat u
de lippen beschadigt.
6Draai de lamphouder linksom.
Verwijder de kabel uit de clip alvorens de
lamphouder te draaien.
7Verwijder de lamp.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 513 Friday, March 22, 2019 11:40 AM

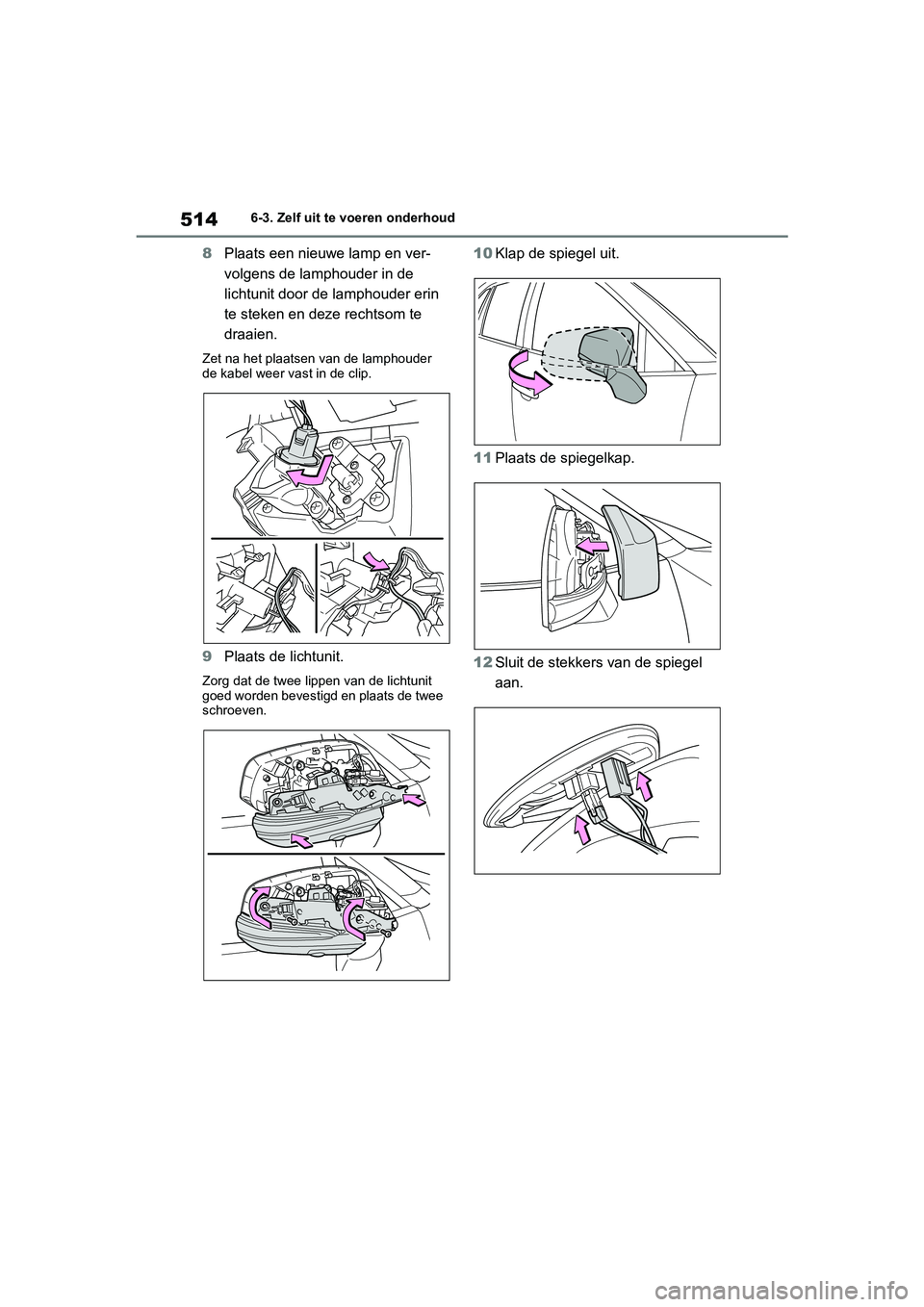

5146-3. Zelf uit te voeren onderhoud
8Plaats een nieuwe lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder erin
te steken en deze rechtsom te
draaien.
Zet na het plaatsen van de lamphouder
de kabel weer vast in de clip.
9Plaats de lichtunit.
Zorg dat de twee lippen van de lichtunit
goed worden bevestigd en plaats de twee
schroeven.
10Klap de spiegel uit.
11 Plaats de spiegelkap.
12 Sluit de stekkers van de spiegel
aan.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 514 Friday, March 22, 2019 11:40 AM

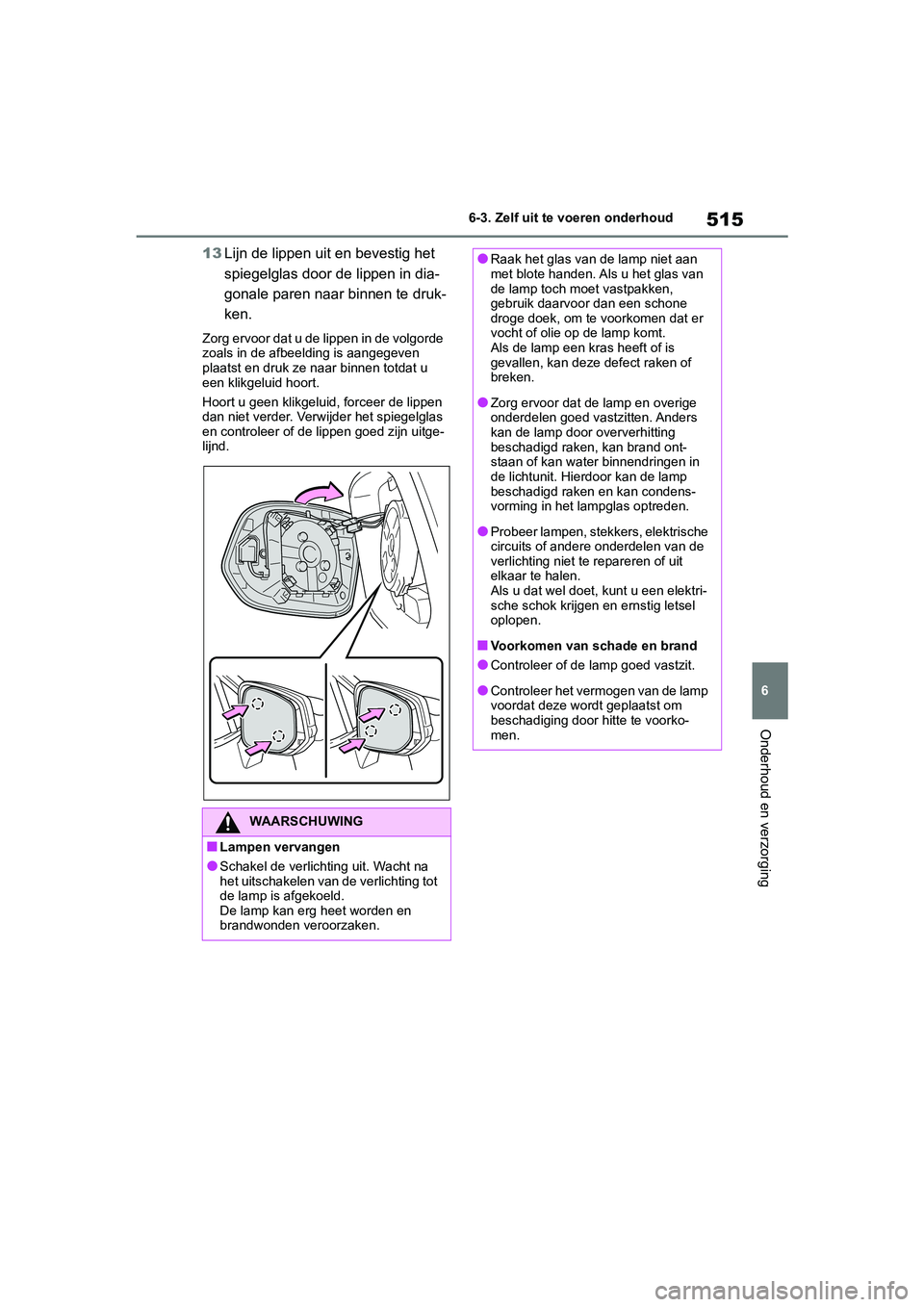

515
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
13
Lijn de lippen uit en bevestig het
spiegelglas door de lippen in dia-
gonale paren naar binnen te druk-
ken.
Zorg ervoor dat u de lippen in de volgorde
zoals in de afbeelding is aangegeven
plaatst en druk ze naar binnen totdat u
een klikgeluid hoort.
Hoort u geen klikgeluid, forceer de lippen
dan niet verder. Verwijder het spiegelglas
en controleer of de lippen goed zijn uitge-
lijnd.
WAARSCHUWING
■Lampen vervangen
●Schakel de verlichting uit. Wacht na
het uitschakelen van de verlichting tot
de lamp is afgekoeld.
De lamp kan erg heet worden en
brandwonden veroorzaken.
●Raak het glas van de lamp niet aan
met blote handen. Als u het glas van
de lamp toch moet vastpakken,
gebruik daarvoor dan een schone
droge doek, om te voorkomen dat er
vocht of olie op de lamp komt.
Als de lamp een kras heeft of is
gevallen, kan deze defect raken of
breken.
●Zorg ervoor dat de lamp en overige
onderdelen goed vastzitten. Anders
kan de lamp door oververhitting
beschadigd raken, kan brand ont-
staan of kan water binnendringen in
de lichtunit. Hierdoor kan de lamp
beschadigd raken en kan condens-
vorming in het lampglas optreden.
●Probeer lampen, stekkers, elektrische
circuits of andere onderdelen van de
verlichting niet te repareren of uit
elkaar te halen.
Als u dat wel doet, kunt u een elektri-
sche schok krijgen en ernstig letsel
oplopen.
■Voorkomen van schade en brand
●Controleer of de lamp goed vastzit.
●Controleer het vermogen van de lamp
voordat deze wordt geplaatst om
beschadiging door hitte te voorko-
men.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 515 Friday, March 22, 2019 11:40 AM

5166-3. Zelf uit te voeren onderhoud
pM_RAV4-HV_OM_OM42D12E_(EE).book Page 516 Friday, March 22, 2019 11:40 AM

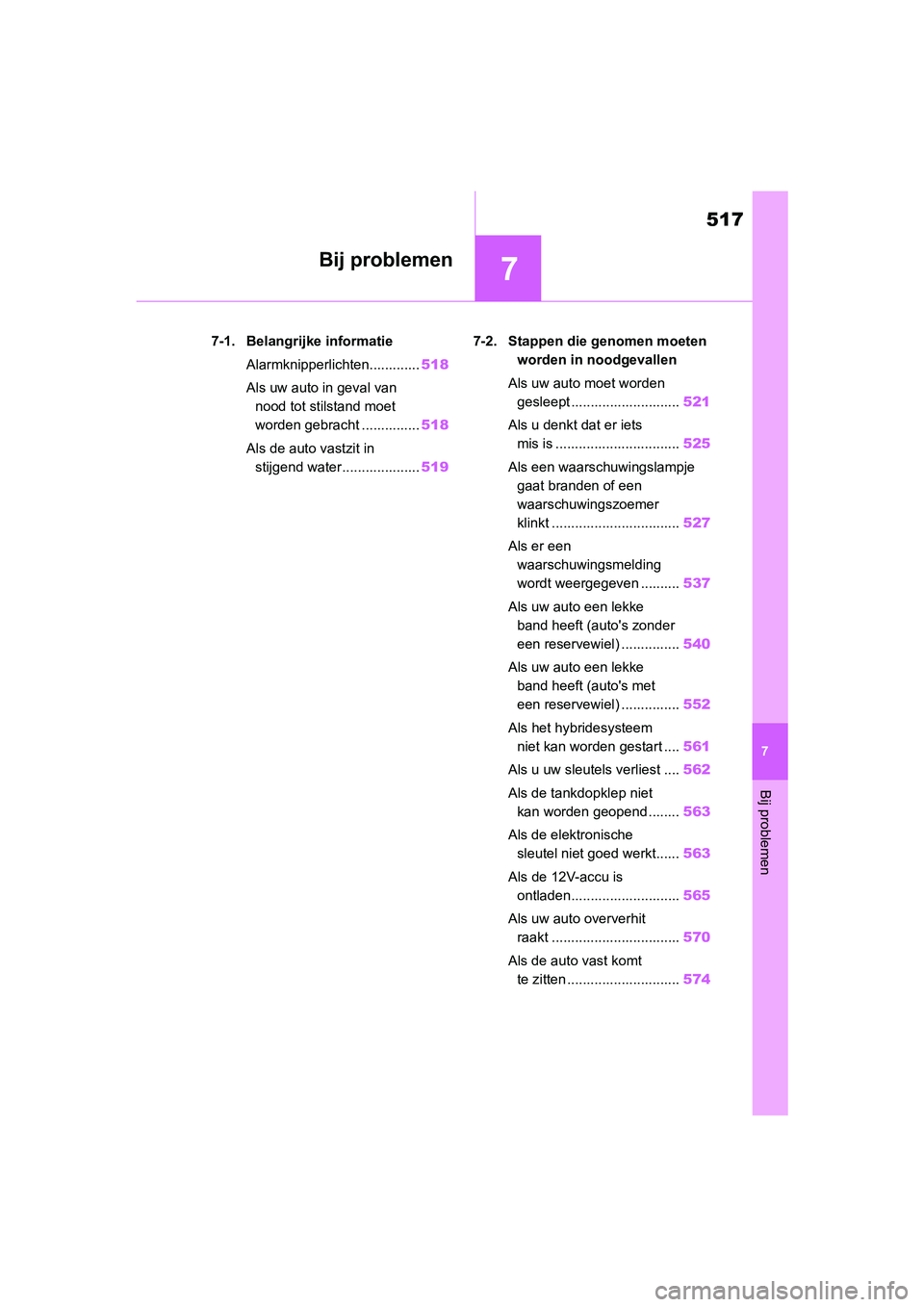

7
517
7
Bij problemen
Bij problemen
7-1. Belangrijke informatieAlarmknipperlichten............. 518
Als uw auto in geval van nood tot stilstand moet
worden gebracht ............... 518
Als de auto va stzit in
stijgend water.................... 5197-2. Stappen die genomen moeten
worden in noodgevallen
Als uw auto moet worden gesleept ............................ 521
Als u denkt dat er iets mis is ................................ 525
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer
klinkt ................................. 527
Als er een waarschuwingsmelding
wordt weergegeven .......... 537
Als uw auto een lekke band heeft (auto's zonder
een reservewiel) ...............540
Als uw auto een lekke band heeft (auto's met
een reservewiel) ...............552
Als het hybridesysteem niet kan worden gestart .... 561
Als u uw sleutels verliest .... 562
Als de tankdopklep niet kan worden geopend ........ 563
Als de elektronische sleutel niet goed werkt...... 563
Als de 12V-accu is ontladen............................ 565
Als uw auto oververhit raakt ................................. 570
Als de auto vast komt te zitten ............................. 574
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 517 Friday, March 22, 2019 11:40 AM

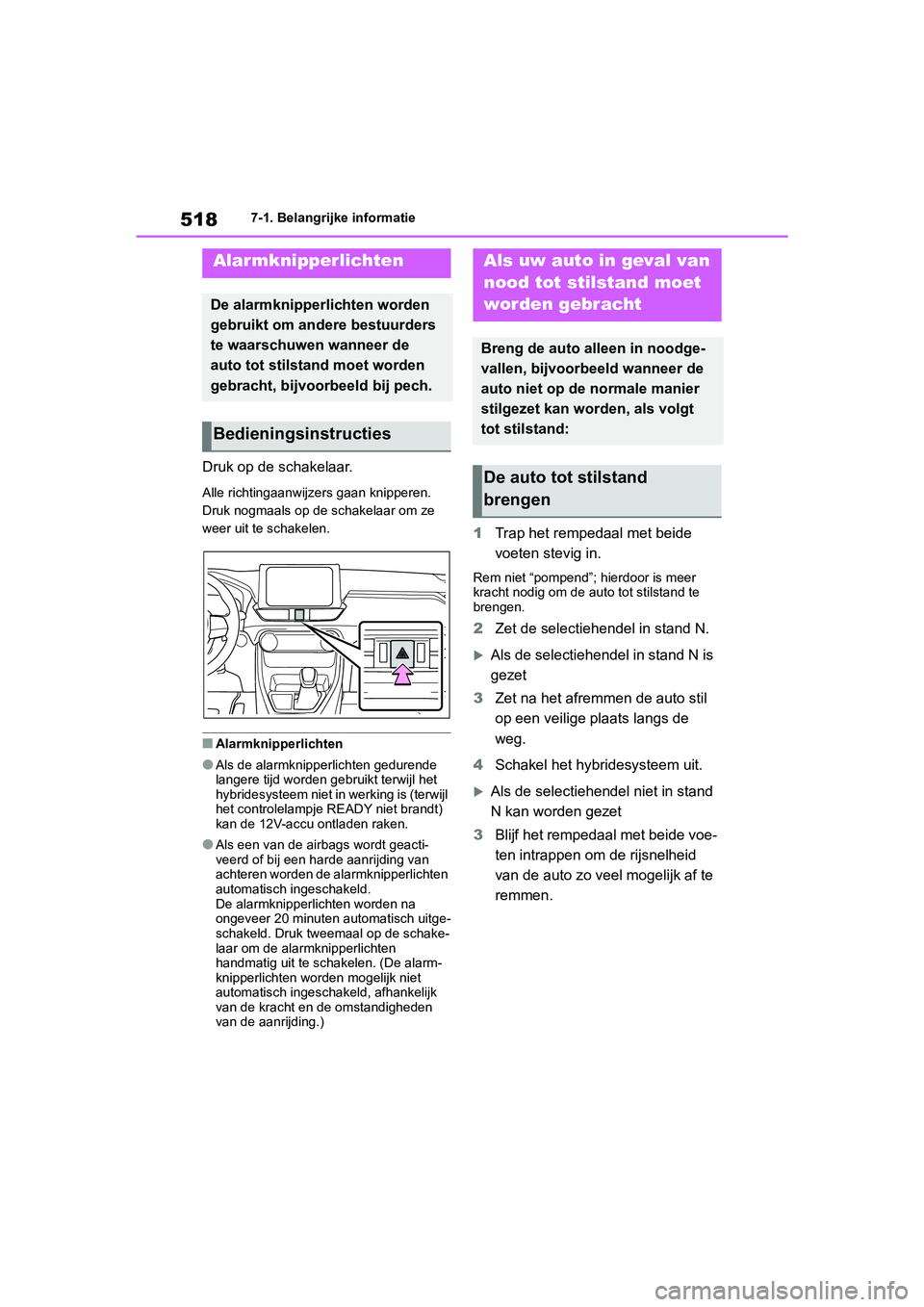

5187-1. Belangrijke informatie
7-1.Belangrijke informatie
Druk op de schakelaar.
Alle richtingaanwijzers gaan knipperen.
Druk nogmaals op de schakelaar om ze
weer uit te schakelen.
■Alarmknipperlichten
●Als de alarmknipperlichten gedurende
langere tijd worden gebruikt terwijl het
hybridesysteem niet in werking is (terwijl
het controlelampje READY niet brandt)
kan de 12V-accu ontladen raken.
●Als een van de airbags wordt geacti-
veerd of bij een harde aanrijding van
achteren worden de alarmknipperlichten
automatisch ingeschakeld.
De alarmknipperlichten worden na
ongeveer 20 minuten automatisch uitge-
schakeld. Druk tweemaal op de schake-
laar om de alarmknipperlichten
handmatig uit te schakelen. (De alarm-
knipperlichten worden mogelijk niet
automatisch ingeschakeld, afhankelijk
van de kracht en de omstandigheden
van de aanrijding.)
1Trap het rempedaal met beide
voeten stevig in.
Rem niet “pompend”; hierdoor is meer
kracht nodig om de auto tot stilstand te
brengen.
2Zet de selectiehendel in stand N.
Als de selectiehendel in stand N is
gezet
3 Zet na het afremmen de auto stil
op een veilige plaats langs de
weg.
4 Schakel het hybridesysteem uit.
Als de selectiehendel niet in stand
N kan worden gezet
3 Blijf het rempedaal met beide voe-
ten intrappen om de rijsnelheid
van de auto zo veel mogelijk af te
remmen.
Alarmknipperlichten
De alarmknipperlichten worden
gebruikt om andere bestuurders
te waarschuwen wanneer de
auto tot stilstand moet worden
gebracht, bijvoorbeeld bij pech.
Bedieningsinstructies
Als uw auto in geval van
nood tot stilstand moet
worden gebracht
Breng de auto alleen in noodge-
vallen, bijvoorbeeld wanneer de
auto niet op de normale manier
stilgezet kan worden, als volgt
tot stilstand:
De auto tot stilstand
brengen
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 518 Friday, March 22, 2019 11:40 AM

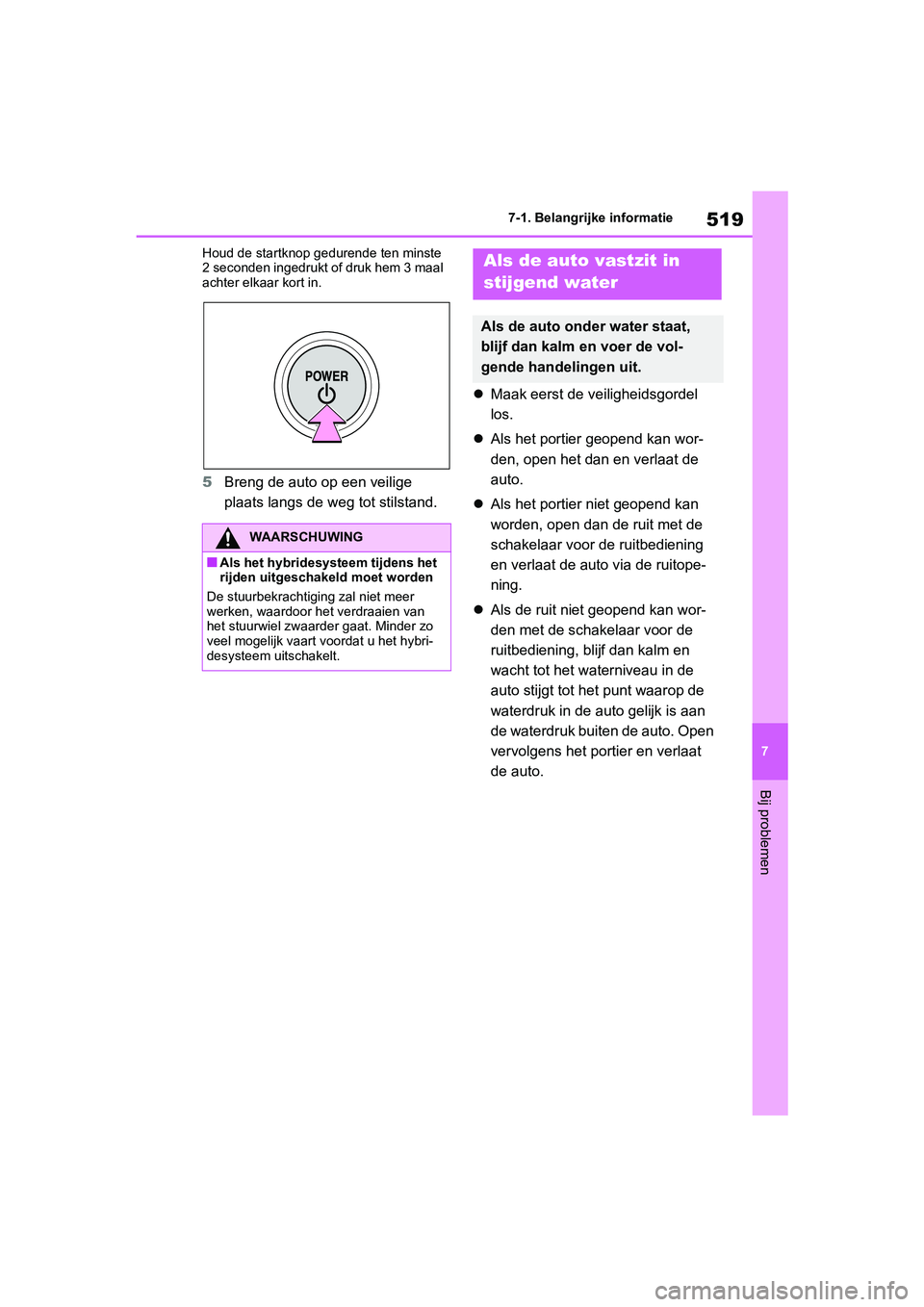

519
7
7-1. Belangrijke informatie
Bij problemen
Houd de startknop gedurende ten minste
2 seconden ingedrukt of druk hem 3 maal
achter elkaar kort in.
5
Breng de auto op een veilige
plaats langs de weg tot stilstand. 
Maak eerst de veiligheidsgordel
los.
 Als het portier geopend kan wor-
den, open het dan en verlaat de
auto.
 Als het portier niet geopend kan
worden, open dan de ruit met de
schakelaar voor de ruitbediening
en verlaat de auto via de ruitope-
ning.
 Als de ruit niet geopend kan wor-
den met de schakelaar voor de
ruitbediening, blijf dan kalm en
wacht tot het waterniveau in de
auto stijgt tot het punt waarop de
waterdruk in de auto gelijk is aan
de waterdruk buiten de auto. Open
vervolgens het portier en verlaat
de auto.
WAARSCHUWING
■Als het hybridesysteem tijdens het
rijden uitgeschakeld moet worden
De stuurbekrachtiging zal niet meer
werken, waardoor het verdraaien van
het stuurwiel zwaarder gaat. Minder zo
veel mogelijk vaart voordat u het hybri-
desysteem uitschakelt.
Als de auto vastzit in
stijgend water
Als de auto onder water staat,
blijf dan kalm en voer de vol-
gende handelingen uit.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 519 Friday, March 22, 2019 11:40 AM
