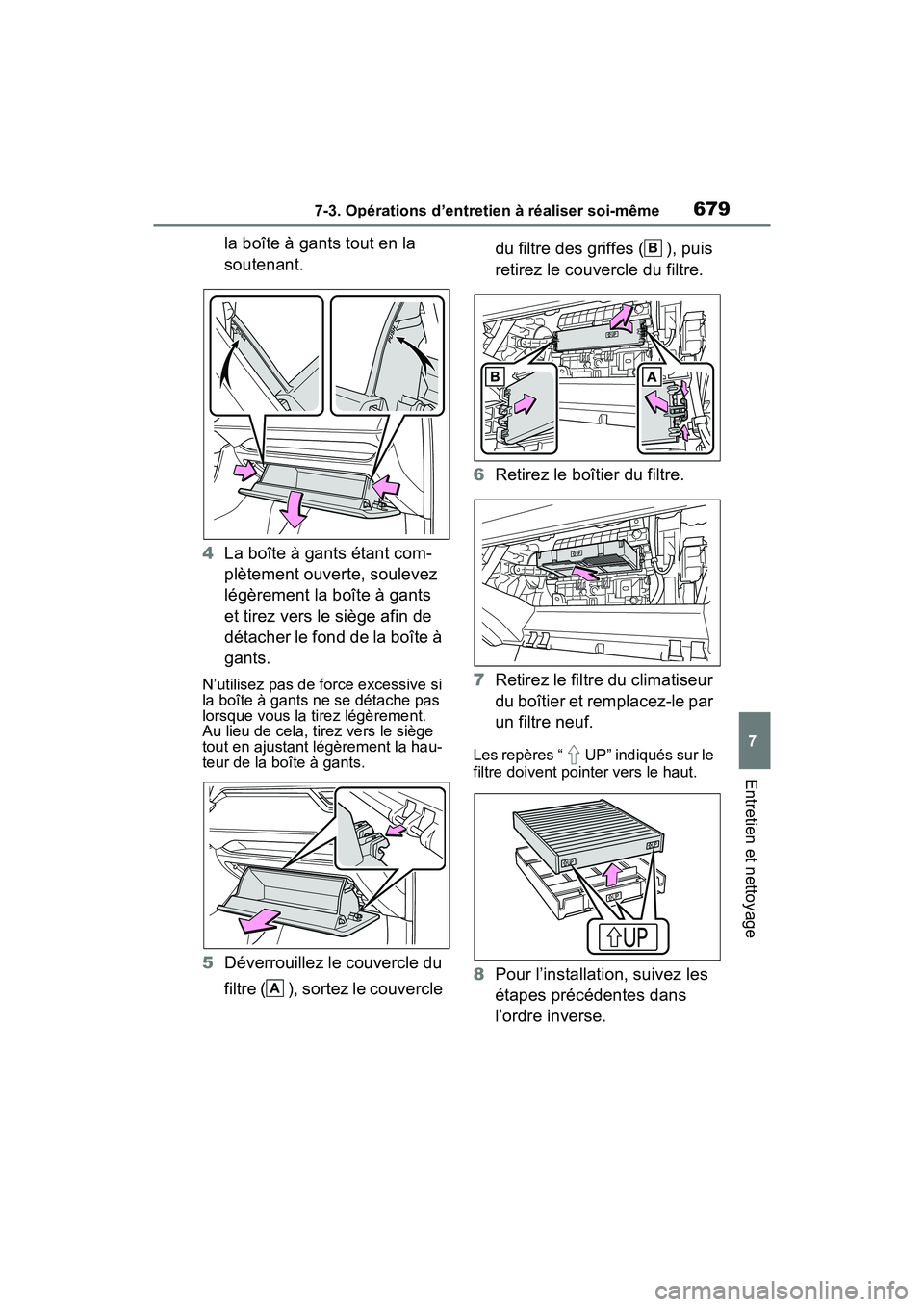

la boîte à gants tout en la
soutenant.
4 La boîte à gants étant com-
plètement ouverte, soulevez
légèrement la boîte à gants
et tirez vers le siège afin de
détacher le fond de la boîte à
gants.
N’utilisez pas de force excessive si
la boîte à gants ne se détache pas
lorsque vous la tirez légèrement.
Au lieu de cela, tirez vers le siège
tout en ajustant légèrement la hau-
teur de la boîte à gants.
5Déverrouillez le couvercle du
filtre ( ), sortez le couvercle du filtre des griffes ( ), puis
retirez le couvercle du filtre.
6 Retirez le boîtier du filtre.
7 Retirez le filtre du climatiseur
du boîtier et remplacez-le par
un filtre neuf.
Les repères “ UP” indiqués sur le
filtre doivent pointer vers le haut.
8Pour l’installation, suivez les
étapes précédentes dans
l’ordre inverse.A
B

6807-3. Opérations d’entretien à réaliser soi-même

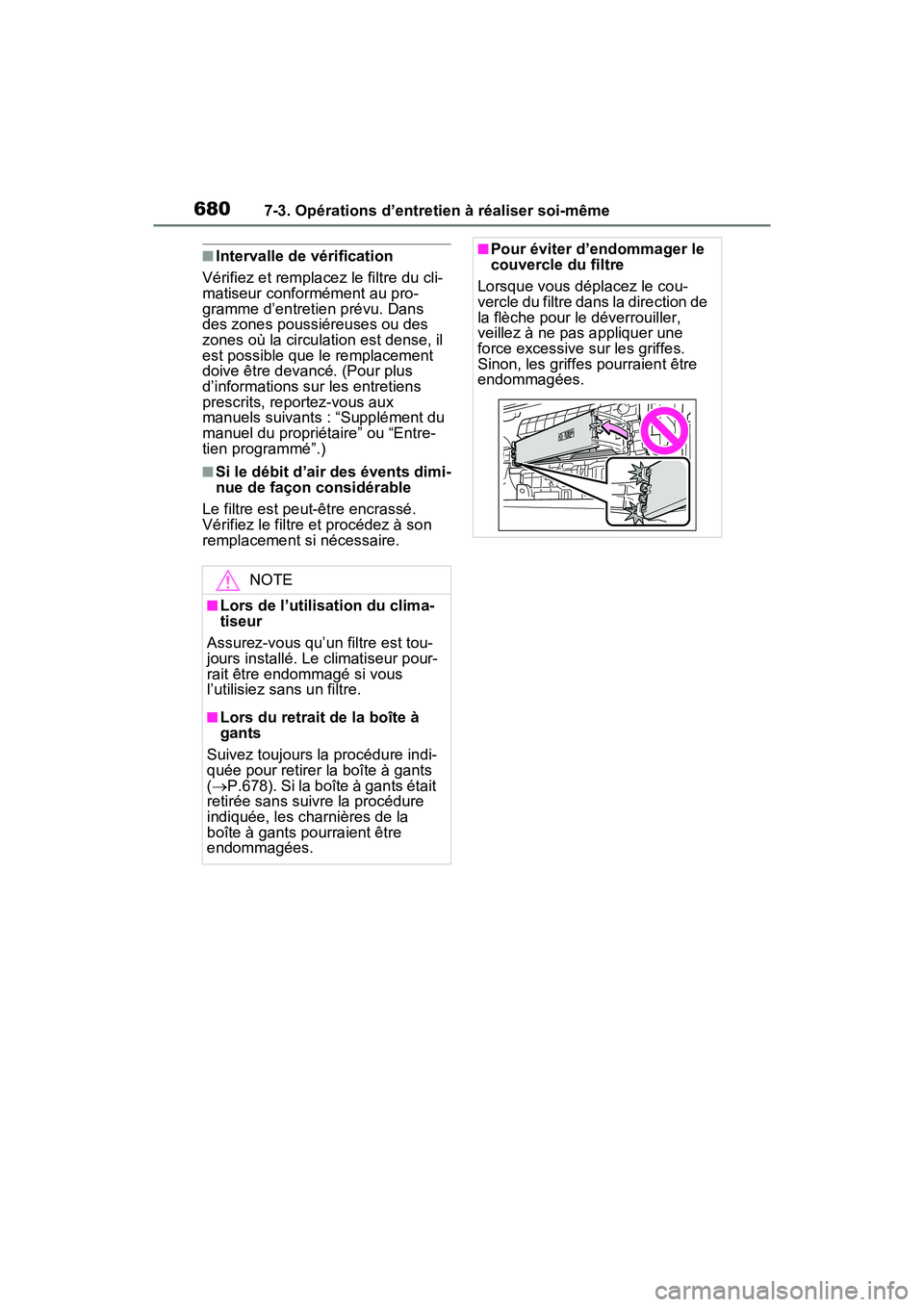

■Intervalle de vérification
Vérifiez et remplacez le filtre du cli-
matiseur conformément au pro-
gramme d’entretien prévu. Dans
des zones poussiéreuses ou des
zones où la circulation est dense, il
est possible que le remplacement
doive être devancé. (Pour plus
d’informations sur les entretiens
prescrits, reportez-vous aux
manuels suivants : “Supplément du
manuel du propriétaire” ou “Entre-
tien programmé”.)
■Si le débit d’air des évents dimi-
nue de façon considérable
Le filtre est peut-être encrassé.
Vérifiez le filtre et procédez à son
remplacement si nécessaire.
NOTE
■Lors de l’utilisation du clima-
tiseur
Assurez-vous qu’un filtre est tou-
jours installé. Le climatiseur pour-
rait être endommagé si vous
l’utilisiez sans un filtre.
■Lors du retrait de la boîte à
gants
Suivez toujours la procédure indi-
quée pour retirer la boîte à gants
(  P.678). Si la boîte à gants était
retirée sans suivre la procédure
indiquée, les charnières de la
boîte à gants pourraient être
endommagées.
■Pour éviter d’endommager le
couvercle du filtre
Lorsque vous déplacez le cou-
vercle du filtre dans la direction de
la flèche pour le déverrouiller,
veillez à ne pas appliquer une
force excessive sur les griffes.
Sinon, les griffes pourraient être
endommagées.

6817-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

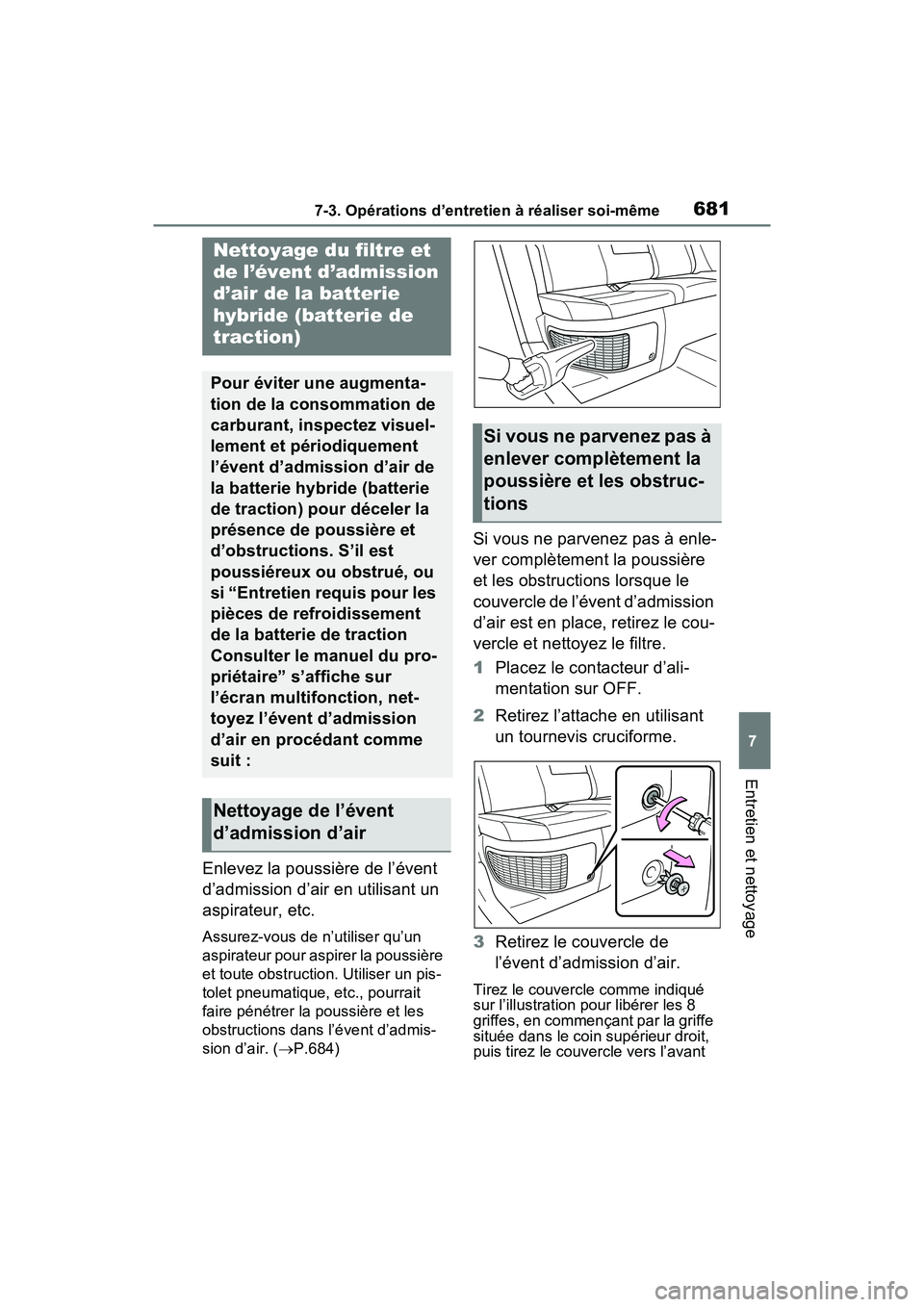

Enlevez la poussière de l’évent
d’admission d’air en utilisant un
aspirateur, etc.
Assurez-vous de n’utiliser qu’un
aspirateur pour aspirer la poussière
et toute obstruction. Utiliser un pis-
tolet pneumatique, etc., pourrait
faire pénétrer la poussière et les
obstructions dans l’évent d’admis-
sion d’air. (P.684)
Si vous ne parvenez pas à enle-
ver complètement la poussière
et les obstructions lorsque le
couvercle de l’évent d’admission
d’air est en place, retirez le cou-
vercle et nettoyez le filtre.
1 Placez le contacteur d’ali-
mentation sur OFF.
2 Retirez l’attache en utilisant
un tournevis cruciforme.
3 Retirez le couvercle de
l’évent d’admission d’air.
Tirez le couvercle comme indiqué
sur l’illustration pour libérer les 8
griffes, en commençant par la griffe
située dans le coin supérieur droit,
puis tirez le couvercle vers l’avant
Nettoyage du filtre et
de l’évent d’admission
d’air de la batterie
hybride (batterie de
traction)
Pour éviter une augmenta-
tion de la consommation de
carburant, inspectez visuel-
lement et périodiquement
l’évent d’admission d’air de
la batterie hybride (batterie
de traction) pour déceler la
présence de poussière et
d’obstructions. S’il est
poussiéreux ou obstrué, ou
si “Entretien requis pour les
pièces de refroidissement
de la batterie de traction
Consulter le manuel du pro-
priétaire” s’affiche sur
l’écran multifonction, net-
toyez l’évent d’admission
d’air en procédant comme
suit :
Nettoyage de l’évent
d’admission d’air
Si vous ne parvenez pas à
enlever complètement la
poussière et les obstruc-
tions

6827-3. Opérations d’entretien à réaliser soi-même
du véhicule afin de le retirer.

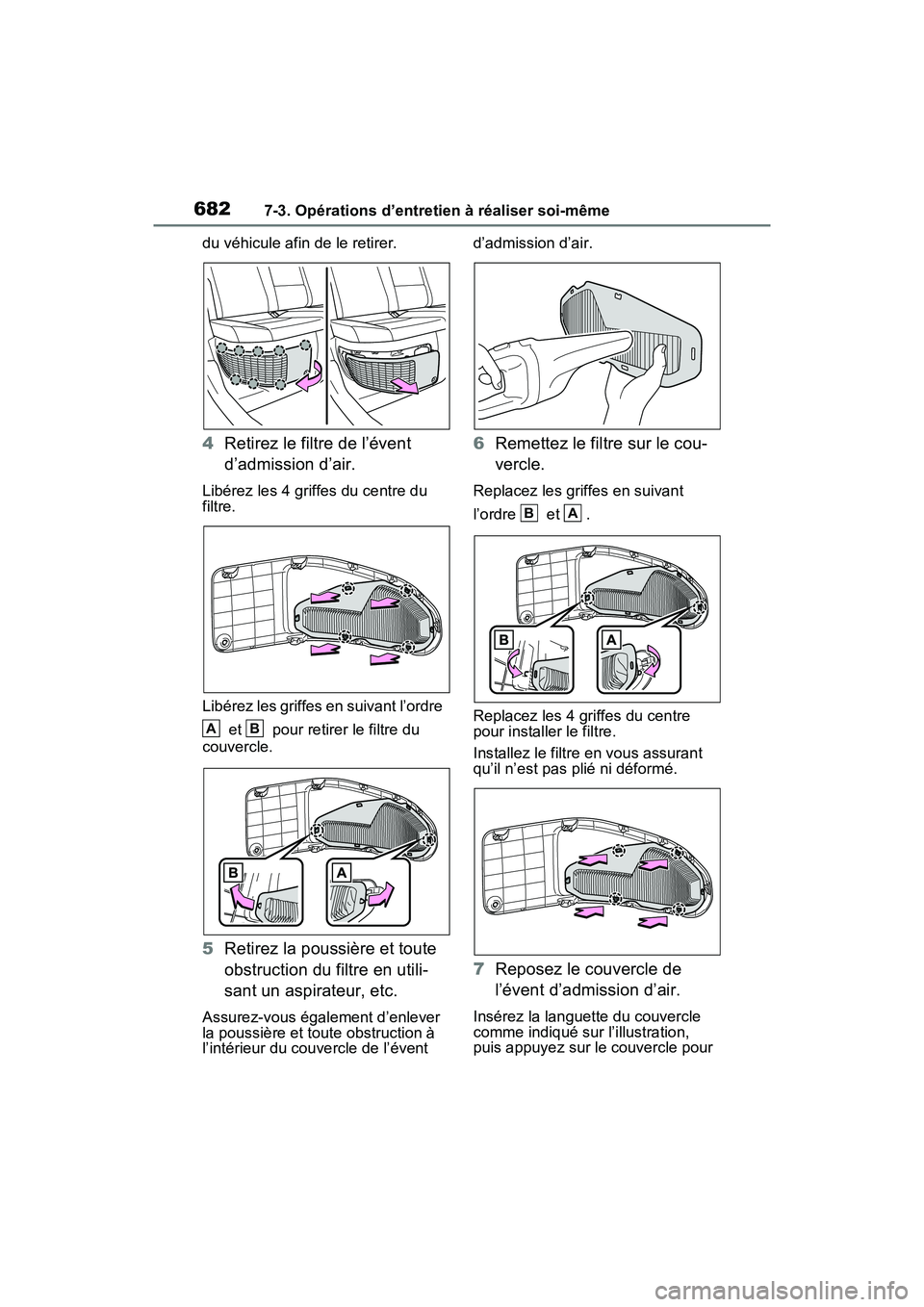

4Retirez le filtre de l’évent
d’admission d’air.
Libérez les 4 griffes du centre du
filtre.
Libérez les griffes en suivant l’ordre
et pour retirer le filtre du
couvercle.
5 Retirez la poussière et toute
obstruction du filtre en utili-
sant un aspirateur, etc.
Assurez-vous également d’enlever
la poussière et toute obstruction à
l’intérieur du couvercle de l’évent d’admission d’air.
6
Remettez le filtre sur le cou-
vercle.
Replacez les griffes en suivant
l’ordre et .
Replacez les 4 griffes du centre
pour installer le filtre.
Installez le filtre en vous assurant
qu’il n’est pas plié ni déformé.
7Reposez le couvercle de
l’évent d’admission d’air.
Insérez la languette du couvercle
comme indiqué sur l’illustration,
puis appuyez sur le couvercle pour
AB
BA

6837-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
enclencher les 8 griffes.

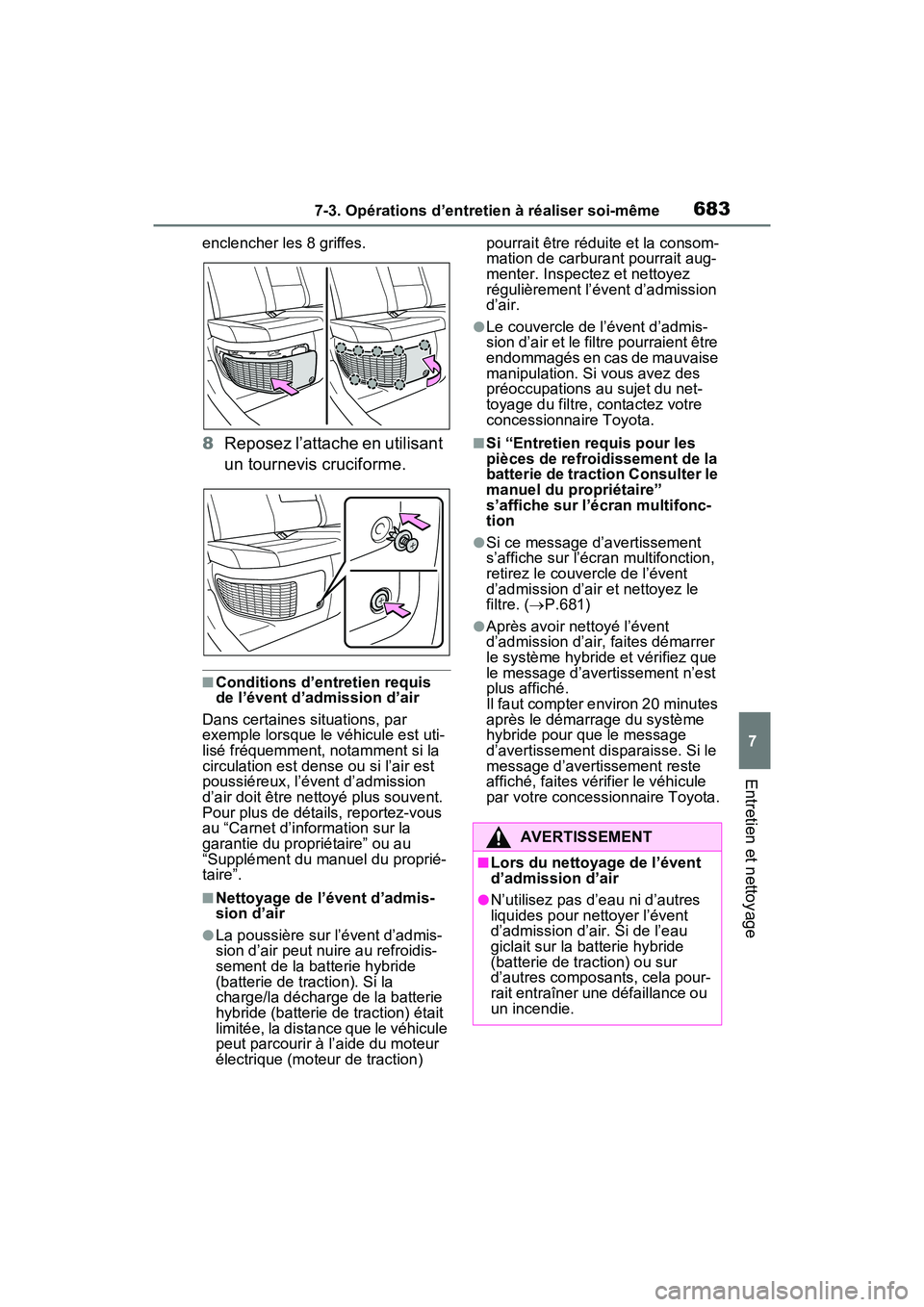

8Reposez l’attache en utilisant
un tournevis cruciforme.
■Conditions d’entretien requis
de l’évent d’admission d’air
Dans certaines situations, par
exemple lorsque le véhicule est uti-
lisé fréquemment, notamment si la
circulation est dense ou si l’air est
poussiéreux, l’évent d’admission
d’air doit être nettoyé plus souvent.
Pour plus de détails, reportez-vous
au “Carnet d’information sur la
garantie du propriétaire” ou au
“Supplément du manuel du proprié-
taire”.
■Nettoyage de l’évent d’admis-
sion d’air
●La poussière sur l’évent d’admis-
sion d’air peut nuire au refroidis-
sement de la batterie hybride
(batterie de traction). Si la
charge/la décharge de la batterie
hybride (batterie de traction) était
limitée, la distance que le véhicule
peut parcourir à l’aide du moteur
électrique (moteur de traction) pourrait être réduite et la consom-
mation de carburant pourrait aug-
menter. Inspectez et nettoyez
régulièrement l’évent d’admission
d’air.
●Le couvercle de l’évent d’admis-
sion d’air et le filtre pourraient être
endommagés en cas de mauvaise
manipulation. Si vous avez des
préoccupations au sujet du net-
toyage du filtre, contactez votre
concessionnaire Toyota.
■Si “Entretien requis pour les
pièces de refroidissement de la
batterie de traction Consulter le
manuel du propriétaire”
s’affiche sur l’écran multifonc-
tion
●Si ce message d’avertissement
s’affiche sur l’écran multifonction,
retirez le couvercle de l’évent
d’admission d’air et nettoyez le
filtre. (
P.681)
●Après avoir nettoyé l’évent
d’admission d’air, faites démarrer
le système hybride et vérifiez que
le message d’avertissement n’est
plus affiché.
Il faut compter environ 20 minutes
après le démarrage du système
hybride pour que le message
d’avertissement disparaisse. Si le
message d’avertissement reste
affiché, faites vérifier le véhicule
par votre concessionnaire Toyota.
AVERTISSEMENT
■Lors du nettoyage de l’évent
d’admission d’air
●N’utilisez pas d’eau ni d’autres
liquides pour nettoyer l’évent
d’admission d’air. Si de l’eau
giclait sur la batterie hybride
(batterie de traction) ou sur
d’autres composants, cela pour-
rait entraîner une défaillance ou
un incendie.

6847-3. Opérations d’entretien à réaliser soi-même
AVERTISSEMENT

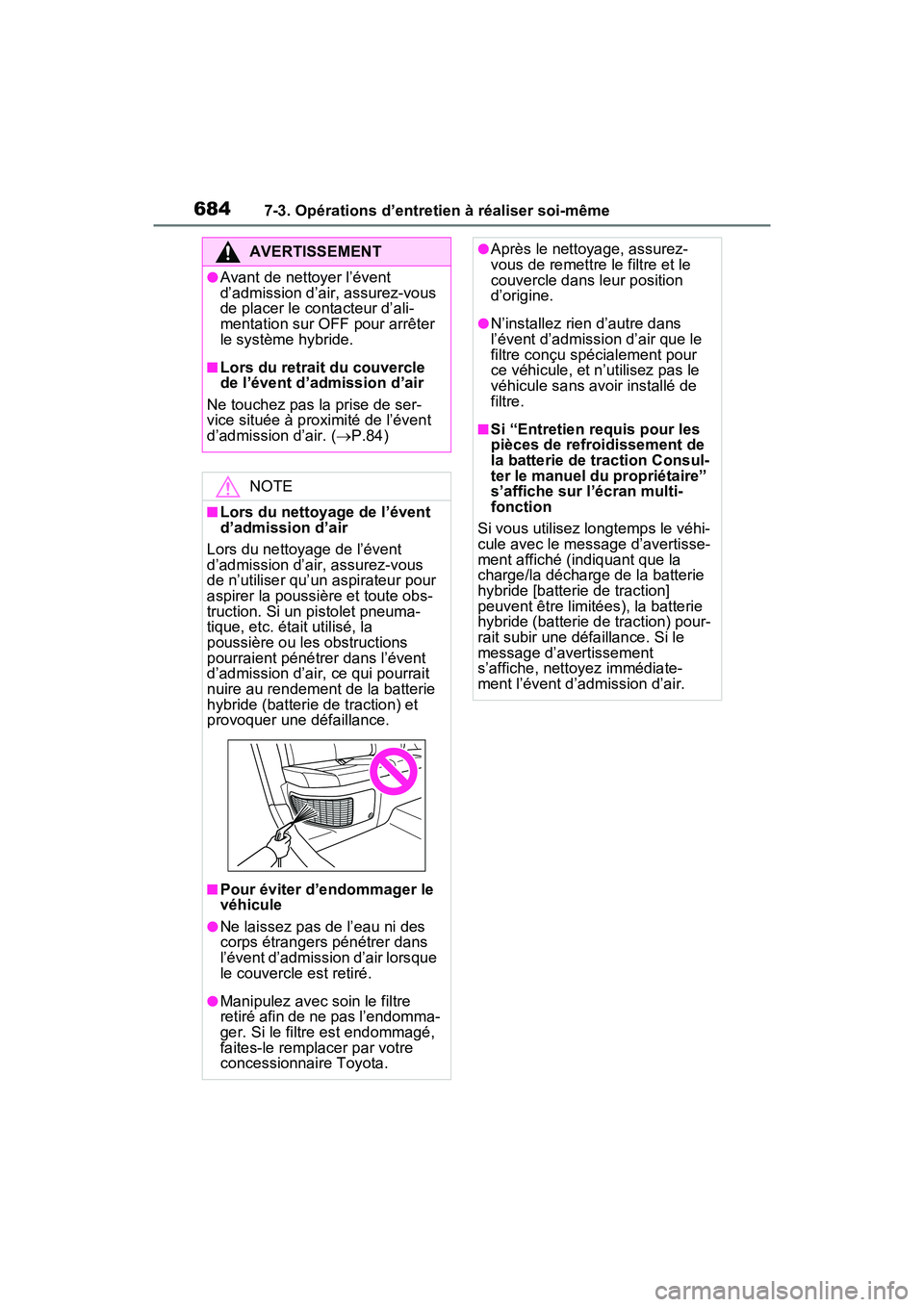

●Avant de nettoyer l’évent
d’admission d’air, assurez-vous
de placer le contacteur d’ali-
mentation sur OFF pour arrêter
le système hybride.
■Lors du retrait du couvercle
de l’évent d’admission d’air
Ne touchez pas la prise de ser-
vice située à proximité de l’évent
d’admission d’air. ( P.84)
NOTE
■Lors du nettoyage de l’évent
d’admission d’air
Lors du nettoyage de l’évent
d’admission d’air, assurez-vous
de n’utiliser qu’un aspirateur pour
aspirer la poussière et toute obs-
truction. Si un pistolet pneuma-
tique, etc. était utilisé, la
poussière ou les obstructions
pourraient pénétrer dans l’évent
d’admission d’air, ce qui pourrait
nuire au rendement de la batterie
hybride (batterie de traction) et
provoquer une défaillance.
■Pour éviter d’endommager le
véhicule
●Ne laissez pas de l’eau ni des
corps étrangers pénétrer dans
l’évent d’admission d’air lorsque
le couvercle est retiré.
●Manipulez avec soin le filtre
retiré afin de ne pas l’endomma-
ger. Si le filtre est endommagé,
faites-le remplacer par votre
concessionnaire Toyota.
●Après le nettoyage, assurez-
vous de remettre le filtre et le
couvercle dans leur position
d’origine.
●N’installez rien d’autre dans
l’évent d’admission d’air que le
filtre conçu spécialement pour
ce véhicule, et n’utilisez pas le
véhicule sans avoir installé de
filtre.
■Si “Entretien requis pour les
pièces de refroidissement de
la batterie de traction Consul-
ter le manuel du propriétaire”
s’affiche sur l’écran multi-
fonction
Si vous utilisez longtemps le véhi-
cule avec le message d’avertisse-
ment affiché (indiquant que la
charge/la décharge de la batterie
hybride [batterie de traction]
peuvent être limitées), la batterie
hybride (batterie de traction) pour-
rait subir une défaillance. Si le
message d’avertissement
s’affiche, nettoyez immédiate-
ment l’évent d’admission d’air.

6857-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

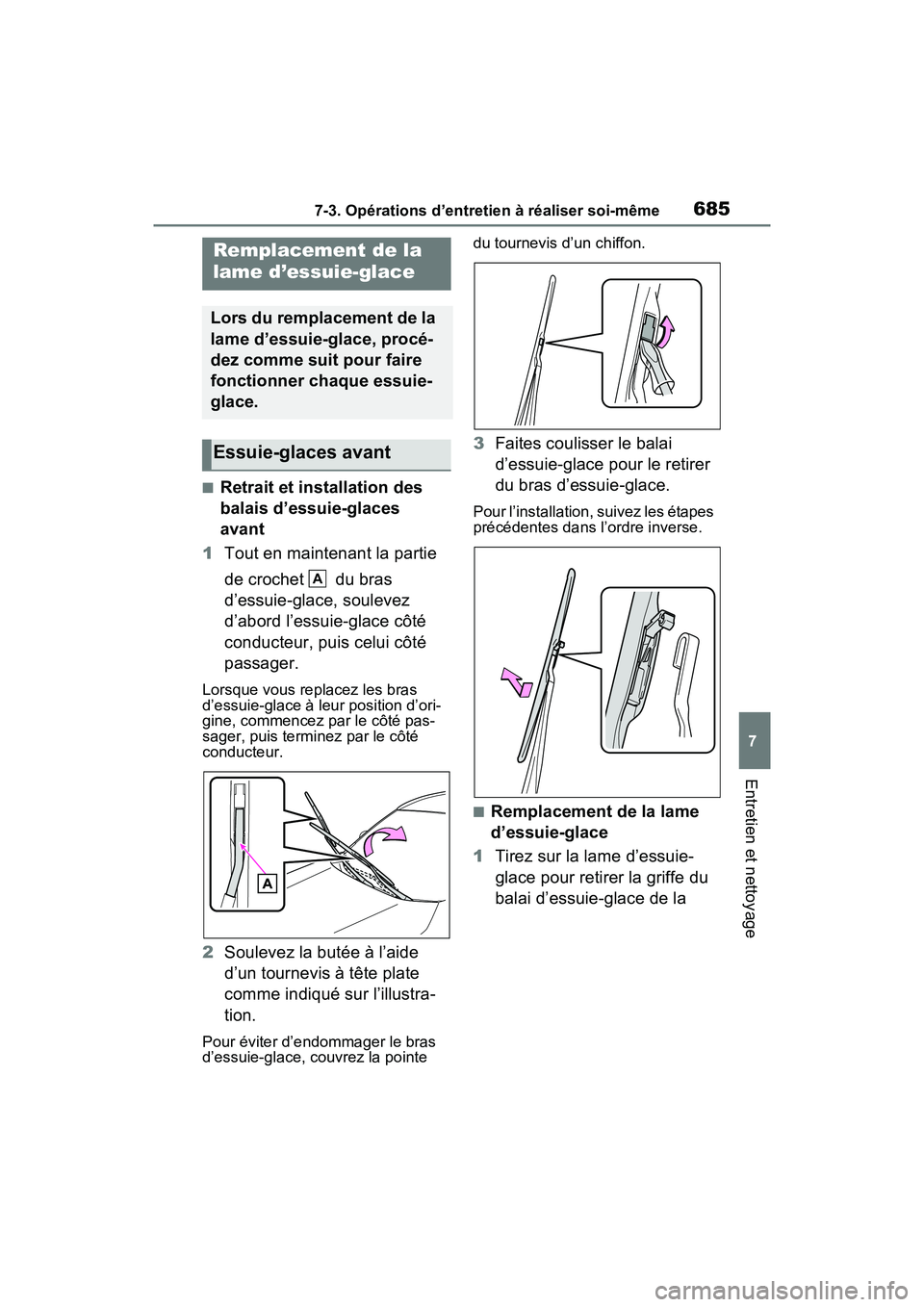

■Retrait et installation des
balais d’essuie-glaces
avant
1 Tout en maintenant la partie
de crochet du bras
d’essuie-glace, soulevez
d’abord l’essuie-glace côté
conducteur, puis celui côté
passager.
Lorsque vous replacez les bras
d’essuie-glace à leur position d’ori-
gine, commencez par le côté pas-
sager, puis terminez par le côté
conducteur.
2Soulevez la butée à l’aide
d’un tournevis à tête plate
comme indiqué sur l’illustra-
tion.
Pour éviter d’endommager le bras
d’essuie-glace, couvrez la pointe du tournevis d’un chiffon.
3
Faites coulisser le balai
d’essuie-glace pour le retirer
du bras d’essuie-glace.
Pour l’installation, suivez les étapes
précédentes dans l’ordre inverse.
■Remplacement de la lame
d’essuie-glace
1 Tirez sur la lame d’essuie-
glace pour retirer la griffe du
balai d’essuie-glace de la
Remplacement de la
lame d’essuie-glace
Lors du remplacement de la
lame d’essuie-glace, procé-
dez comme suit pour faire
fonctionner chaque essuie-
glace.
Essuie-glaces avant
A

6867-3. Opérations d’entretien à réaliser soi-même
butée, puis sortez la lame
d’essuie-glace.
Butée
Griffe

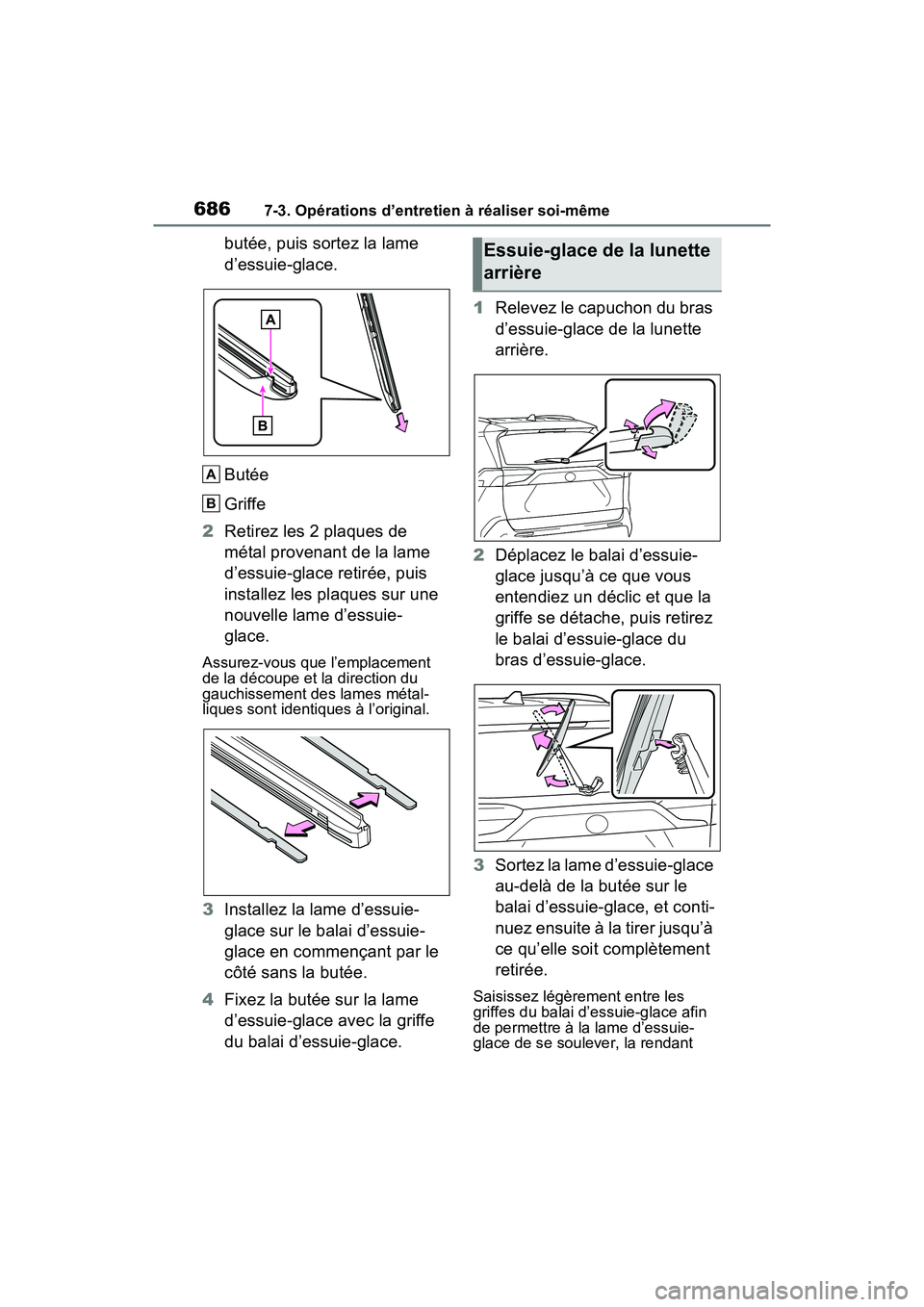

2 Retirez les 2 plaques de
métal provenant de la lame
d’essuie-glace retirée, puis
installez les plaques sur une
nouvelle lame d’essuie-
glace.
Assurez-vous que l’emplacement
de la découpe et la direction du
gauchissement des lames métal-
liques sont identiques à l’original.
3Installez la lame d’essuie-
glace sur le balai d’essuie-
glace en commençant par le
côté sans la butée.
4 Fixez la butée sur la lame
d’essuie-glace avec la griffe
du balai d’essuie-glace. 1
Relevez le capuchon du bras
d’essuie-glace de la lunette
arrière.
2 Déplacez le balai d’essuie-
glace jusqu’à ce que vous
entendiez un déclic et que la
griffe se détache, puis retirez
le balai d’essuie-glace du
bras d’essuie-glace.
3 Sortez la lame d’essuie-glace
au-delà de la butée sur le
balai d’essuie-glace, et conti-
nuez ensuite à la tirer jusqu’à
ce qu’elle soit complètement
retirée.
Saisissez légèrement entre les
griffes du balai d’essuie-glace afin
de permettre à la lame d’essuie-
glace de se soulever, la rendant
A
B
Essuie-glace de la lunette
arrière

6877-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

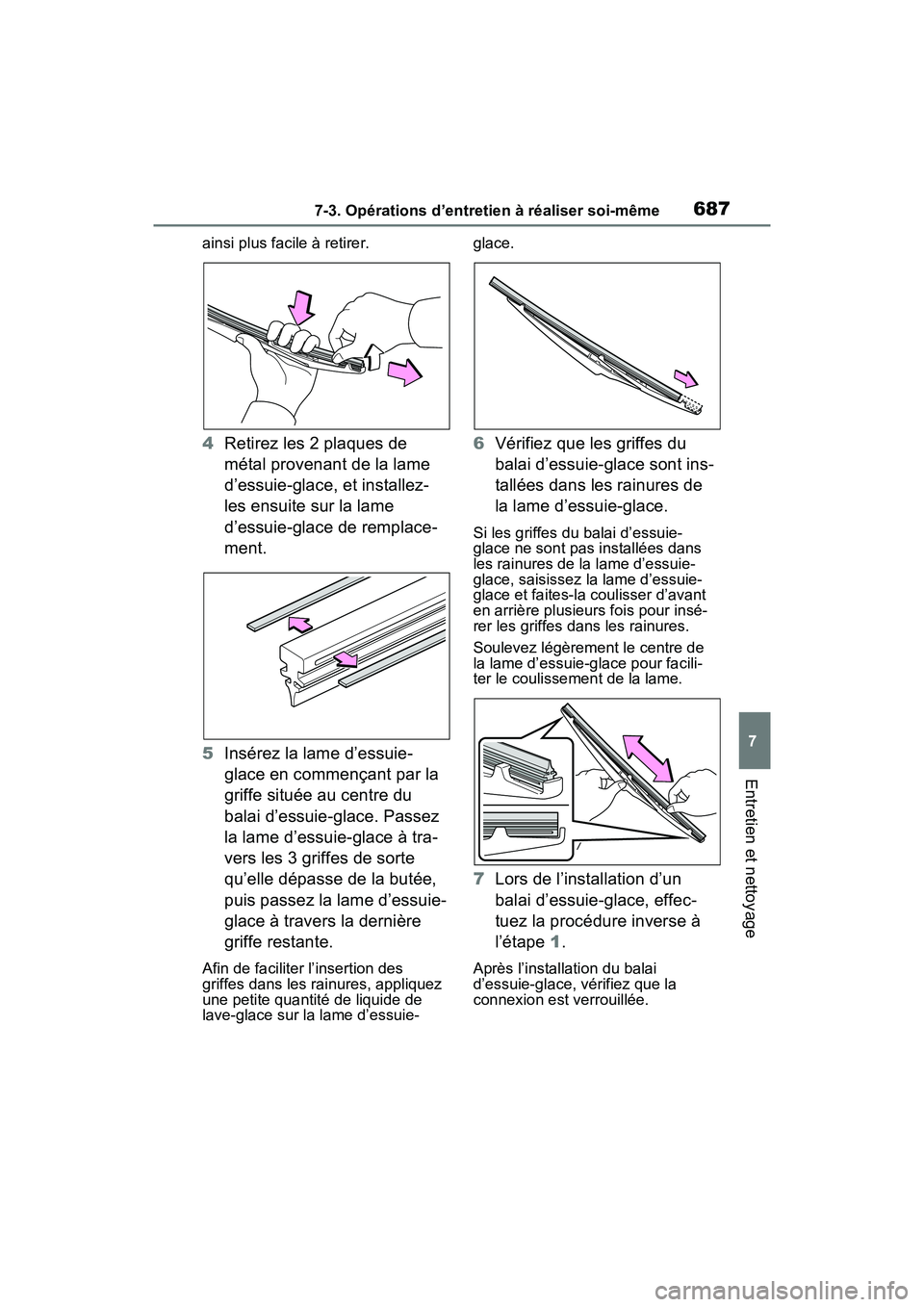

ainsi plus facile à retirer.
4Retirez les 2 plaques de
métal provenant de la lame
d’essuie-glace, et installez-
les ensuite sur la lame
d’essuie-glace de remplace-
ment.
5 Insérez la lame d’essuie-
glace en commençant par la
griffe située au centre du
balai d’essuie-glace. Passez
la lame d’essuie-glace à tra-
vers les 3 griffes de sorte
qu’elle dépasse de la butée,
puis passez la lame d’essuie-
glace à travers la dernière
griffe restante.
Afin de faciliter l’insertion des
griffes dans les rainures, appliquez
une petite quantité de liquide de
lave-glace sur la lame d’essuie- glace.
6
Vérifiez que les griffes du
balai d’essuie-glace sont ins-
tallées dans les rainures de
la lame d’essuie-glace.
Si les griffes du balai d’essuie-
glace ne sont pas installées dans
les rainures de la lame d’essuie-
glace, saisissez la lame d’essuie-
glace et faites-la coulisser d’avant
en arrière plusieurs fois pour insé-
rer les griffes dans les rainures.
Soulevez légèrement le centre de
la lame d’essuie-glace pour facili-
ter le coulissement de la lame.
7Lors de l’installation d’un
balai d’essuie-glace, effec-
tuez la procédure inverse à
l’étape 1.
Après l’installation du balai
d’essuie-glace, vérifiez que la
connexion est verrouillée.

6887-3. Opérations d’entretien à réaliser soi-même

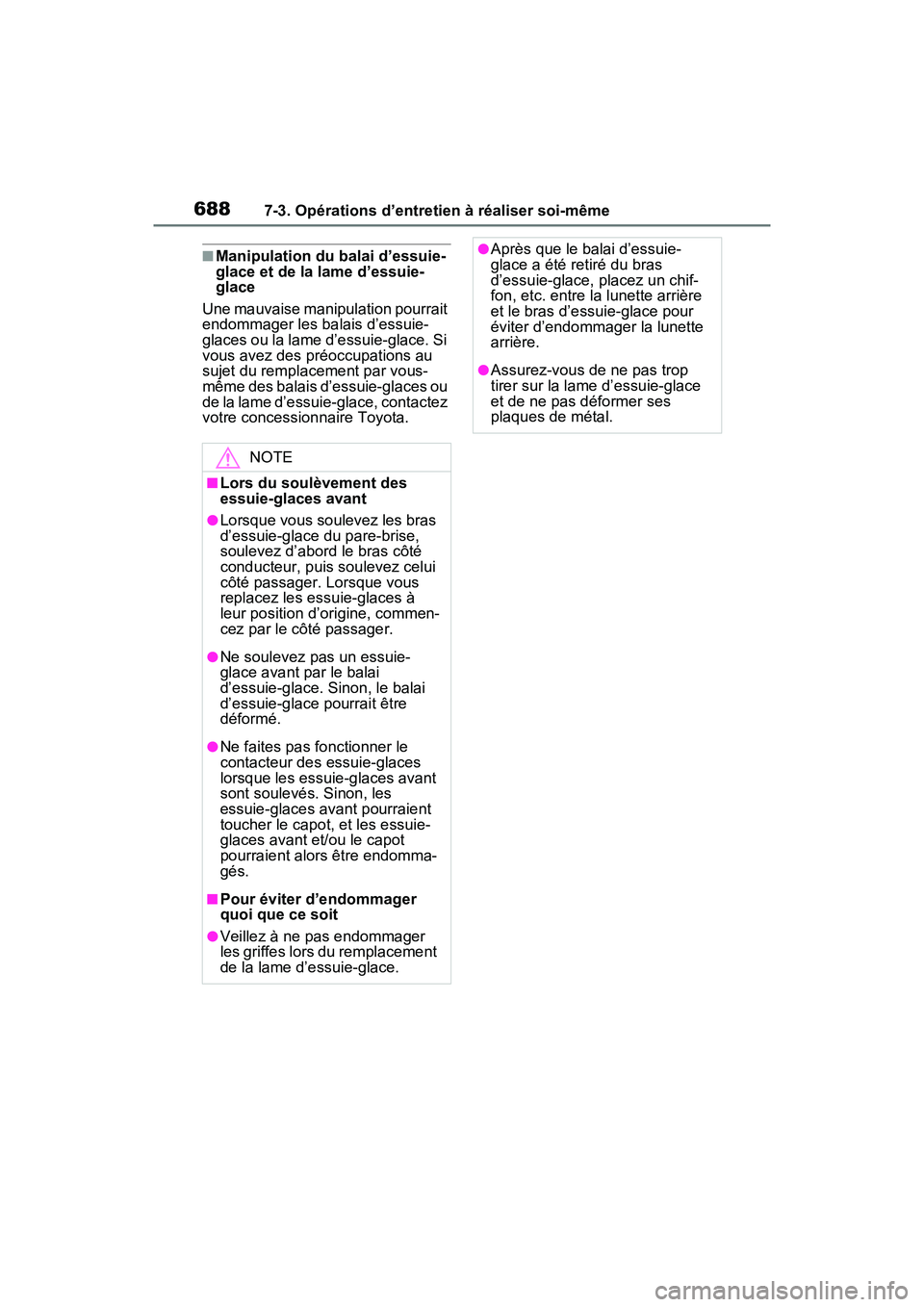

■Manipulation du balai d’essuie-
glace et de la lame d’essuie-
glace
Une mauvaise manipulation pourrait
endommager les balais d’essuie-
glaces ou la lame d’essuie-glace. Si
vous avez des préoccupations au
sujet du remplacement par vous-
même des balais d’essuie-glaces ou
de la lame d’essuie-glace, contactez
votre concessionnaire Toyota.
NOTE
■Lors du soulèvement des
essuie-glaces avant
●Lorsque vous soulevez les bras
d’essuie-glace du pare-brise,
soulevez d’abord le bras côté
conducteur, puis soulevez celui
côté passager. Lorsque vous
replacez les essuie-glaces à
leur position d’origine, commen-
cez par le côté passager.
●Ne soulevez pas un essuie-
glace avant par le balai
d’essuie-glace. Sinon, le balai
d’essuie-glace pourrait être
déformé.
●Ne faites pas fonctionner le
contacteur des essuie-glaces
lorsque les essuie-glaces avant
sont soulevés. Sinon, les
essuie-glaces avant pourraient
toucher le capot, et les essuie-
glaces avant et/ou le capot
pourraient alors être endomma-
gés.
■Pour éviter d’endommager
quoi que ce soit
●Veillez à ne pas endommager
les griffes lors du remplacement
de la lame d’essuie-glace.
●Après que le balai d’essuie-
glace a été retiré du bras
d’essuie-glace, placez un chif-
fon, etc. entre la lunette arrière
et le bras d’essuie-glace pour
éviter d’endommager la lunette
arrière.
●Assurez-vous de ne pas trop
tirer sur la lame d’essuie-glace
et de ne pas déformer ses
plaques de métal.
