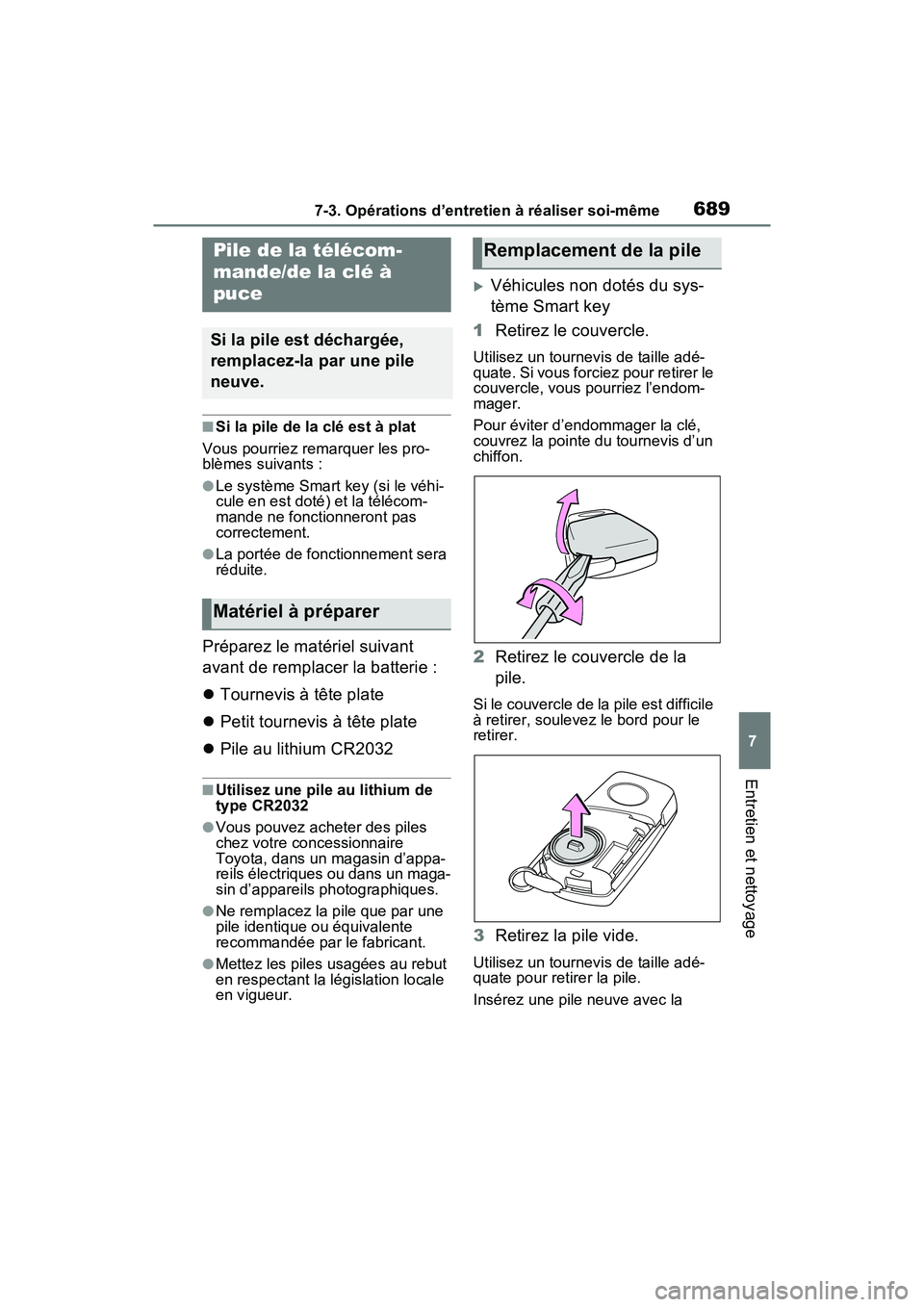

6897-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Si la pile de la clé est à plat
Vous pourriez remarquer les pro-
blèmes suivants :
●Le système Smart key (si le véhi-
cule en est doté) et la télécom-
mande ne fonctionneront pas
correctement.
●La portée de fonctionnement sera
réduite.
Préparez le matériel suivant
avant de remplacer la batterie :
 Tournevis à tête plate
 Petit tournevis à tête plate
 Pile au lithium CR2032
■Utilisez une pile au lithium de
type CR2032
●Vous pouvez acheter des piles
chez votre concessionnaire
Toyota, dans un magasin d’appa-
reils électriques ou dans un maga-
sin d’appareils photographiques.
●Ne remplacez la pile que par une
pile identique ou équivalente
recommandée par le fabricant.
●Mettez les piles usagées au rebut
en respectant la législation locale
en vigueur.
Véhicules non dotés du sys-
tème Smart key
1 Retirez le couvercle.
Utilisez un tournevis de taille adé-
quate. Si vous forciez pour retirer le
couvercle, vous pourriez l’endom-
mager.
Pour éviter d’endommager la clé,
couvrez la pointe du tournevis d’un
chiffon.
2Retirez le couvercle de la
pile.
Si le couvercle de la pile est difficile
à retirer, soulevez le bord pour le
retirer.
3Retirez la pile vide.
Utilisez un tournevis de taille adé-
quate pour retirer la pile.
Insérez une pile neuve avec la
Pile de la télécom-
mande/de la clé à
puce
Si la pile est déchargée,
remplacez-la par une pile
neuve.
Matériel à préparer
Remplacement de la pile

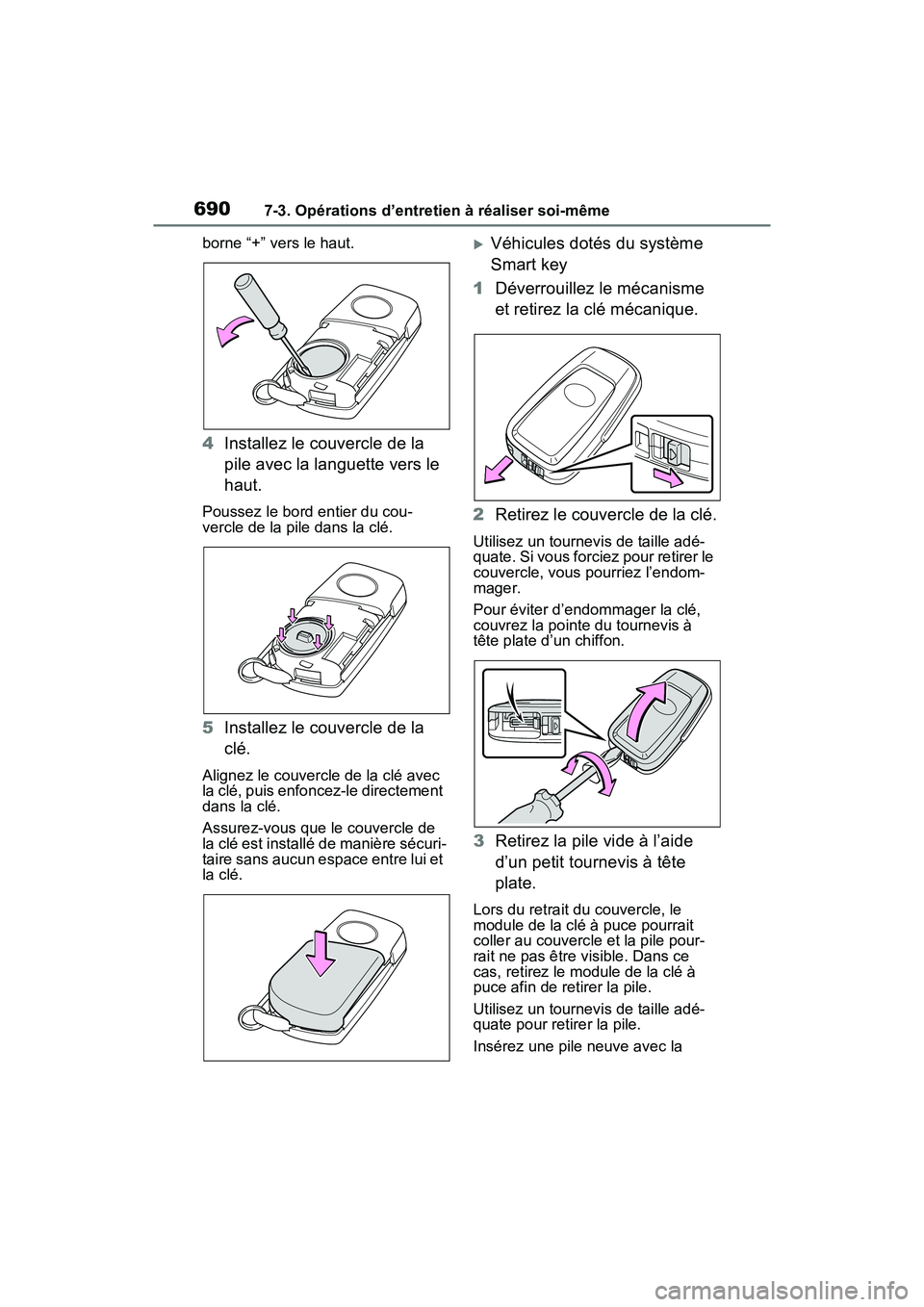

6907-3. Opérations d’entretien à réaliser soi-même
borne “+” vers le haut.
4Installez le couvercle de la
pile avec la languette vers le
haut.
Poussez le bord entier du cou-
vercle de la pile dans la clé.
5Installez le couvercle de la
clé.
Alignez le couvercle de la clé avec
la clé, puis enfoncez-le directement
dans la clé.
Assurez-vous que le couvercle de
la clé est installé de manière sécuri-
taire sans aucun espace entre lui et
la clé.
Véhicules dotés du système
Smart key
1 Déverrouillez le mécanisme
et retirez la clé mécanique.
2 Retirez le couvercle de la clé.
Utilisez un tournevis de taille adé-
quate. Si vous forciez pour retirer le
couvercle, vous pourriez l’endom-
mager.
Pour éviter d’endommager la clé,
couvrez la pointe du tournevis à
tête plate d’un chiffon.
3Retirez la pile vide à l’aide
d’un petit tournevis à tête
plate.
Lors du retrait du couvercle, le
module de la clé à puce pourrait
coller au couvercle et la pile pour-
rait ne pas être visible. Dans ce
cas, retirez le module de la clé à
puce afin de retirer la pile.
Utilisez un tournevis de taille adé-
quate pour retirer la pile.
Insérez une pile neuve avec la

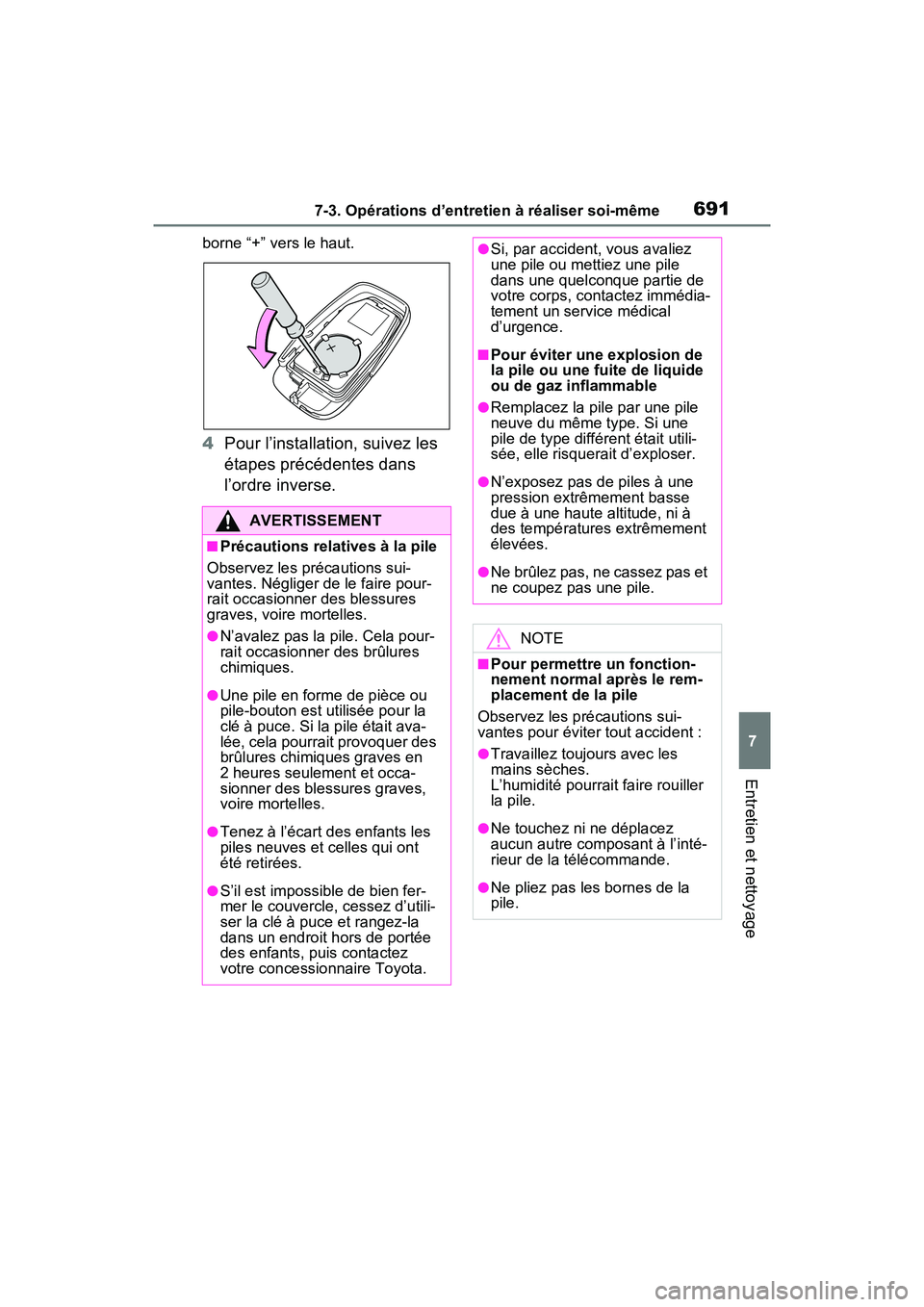

6917-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
borne “+” vers le haut.
4Pour l’installation, suivez les
étapes précédentes dans
l’ordre inverse.
AVERTISSEMENT
■Précautions relatives à la pile
Observez les précautions sui-
vantes. Négliger de le faire pour-
rait occasionner des blessures
graves, voire mortelles.
●N’avalez pas la pile. Cela pour-
rait occasionner des brûlures
chimiques.
●Une pile en forme de pièce ou
pile-bouton est utilisée pour la
clé à puce. Si la pile était ava-
lée, cela pourrait provoquer des
brûlures chimiques graves en
2 heures seulement et occa-
sionner des blessures graves,
voire mortelles.
●Tenez à l’écart des enfants les
piles neuves et celles qui ont
été retirées.
●S’il est impossible de bien fer-
mer le couvercle, cessez d’utili-
ser la clé à puce et rangez-la
dans un endroit hors de portée
des enfants, puis contactez
votre concessionnaire Toyota.
●Si, par accident, vous avaliez
une pile ou mettiez une pile
dans une quelconque partie de
votre corps, contactez immédia-
tement un service médical
d’urgence.
■Pour éviter une explosion de
la pile ou une fuite de liquide
ou de gaz inflammable
●Remplacez la pile par une pile
neuve du même type. Si une
pile de type différent était utili-
sée, elle risquerait d’exploser.
●N’exposez pas de piles à une
pression extrêmement basse
due à une haute altitude, ni à
des températures extrêmement
élevées.
●Ne brûlez pas, ne cassez pas et
ne coupez pas une pile.
NOTE
■Pour permettre un fonction-
nement normal après le rem-
placement de la pile
Observez les précautions sui-
vantes pour éviter tout accident :
●Travaillez toujours avec les
mains sèches.
L’humidité pourrait faire rouiller
la pile.
●Ne touchez ni ne déplacez
aucun autre composant à l’inté-
rieur de la télécommande.
●Ne pliez pas les bornes de la
pile.

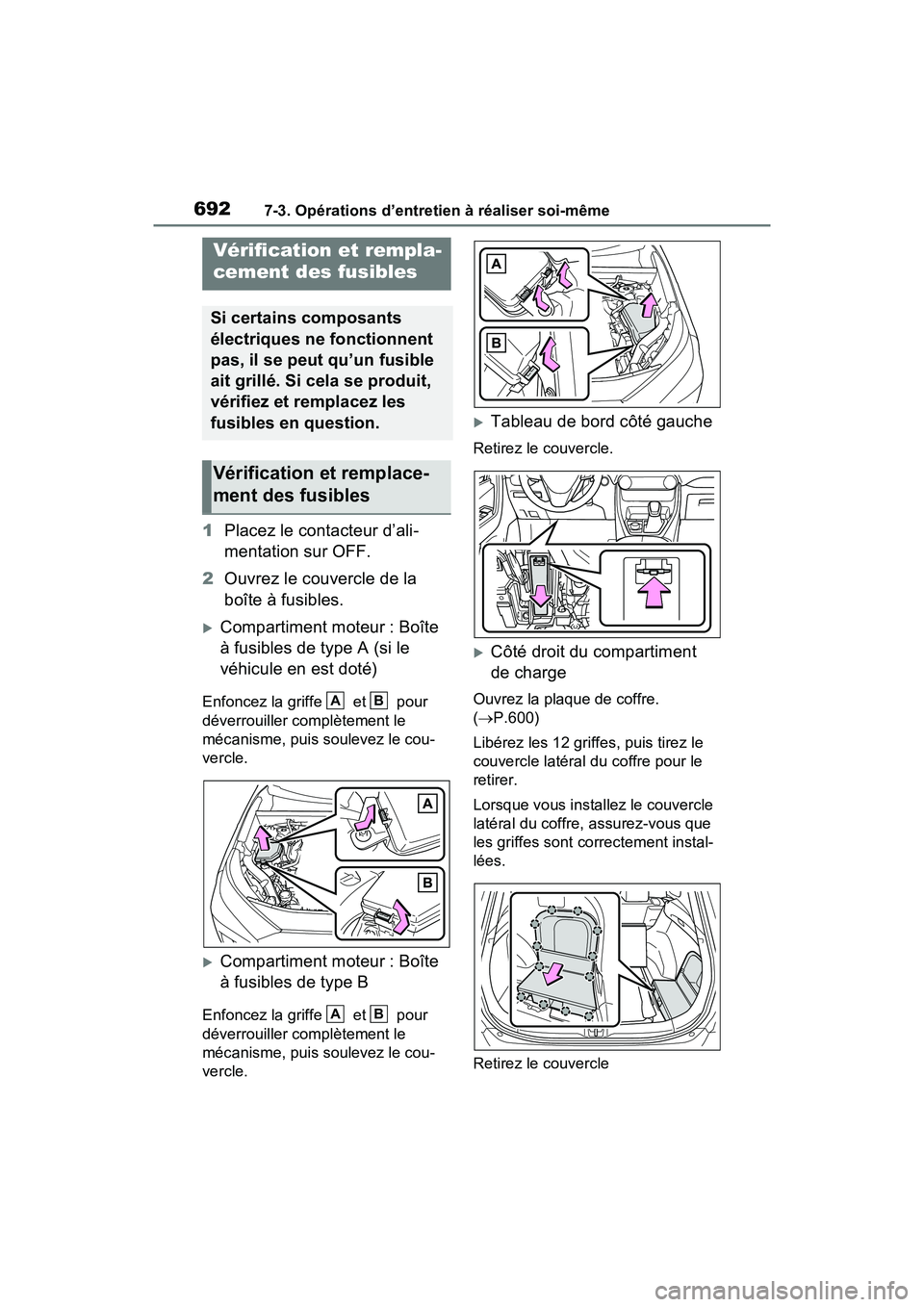

6927-3. Opérations d’entretien à réaliser soi-même
1Placez le contacteur d’ali-
mentation sur OFF.
2 Ouvrez le couvercle de la
boîte à fusibles.
Compartiment moteur : Boîte
à fusibles de type A (si le
véhicule en est doté)
Enfoncez la griffe et pour
déverrouiller complètement le
mécanisme, puis soulevez le cou-
vercle.
Compartiment moteur : Boîte
à fusibles de type B
Enfoncez la griffe et pour
déverrouiller complètement le
mécanisme, puis soulevez le cou-
vercle.
Tableau de bord côté gauche
Retirez le couvercle.
Côté droit du compartiment
de charge
Ouvrez la plaque de coffre.
( P.600)
Libérez les 12 griffes, puis tirez le
couvercle latéral du coffre pour le
retirer.
Lorsque vous installez le couvercle
latéral du coffre, assurez-vous que
les griffes sont correctement instal-
lées.
Retirez le couvercle
Vérification et rempla-
cement des fusibles
Si certains composants
électriques ne fonctionnent
pas, il se peut qu’un fusible
ait grillé. Si cela se produit,
vérifiez et remplacez les
fusibles en question.
Vérification et remplace-
ment des fusibles
AB
AB

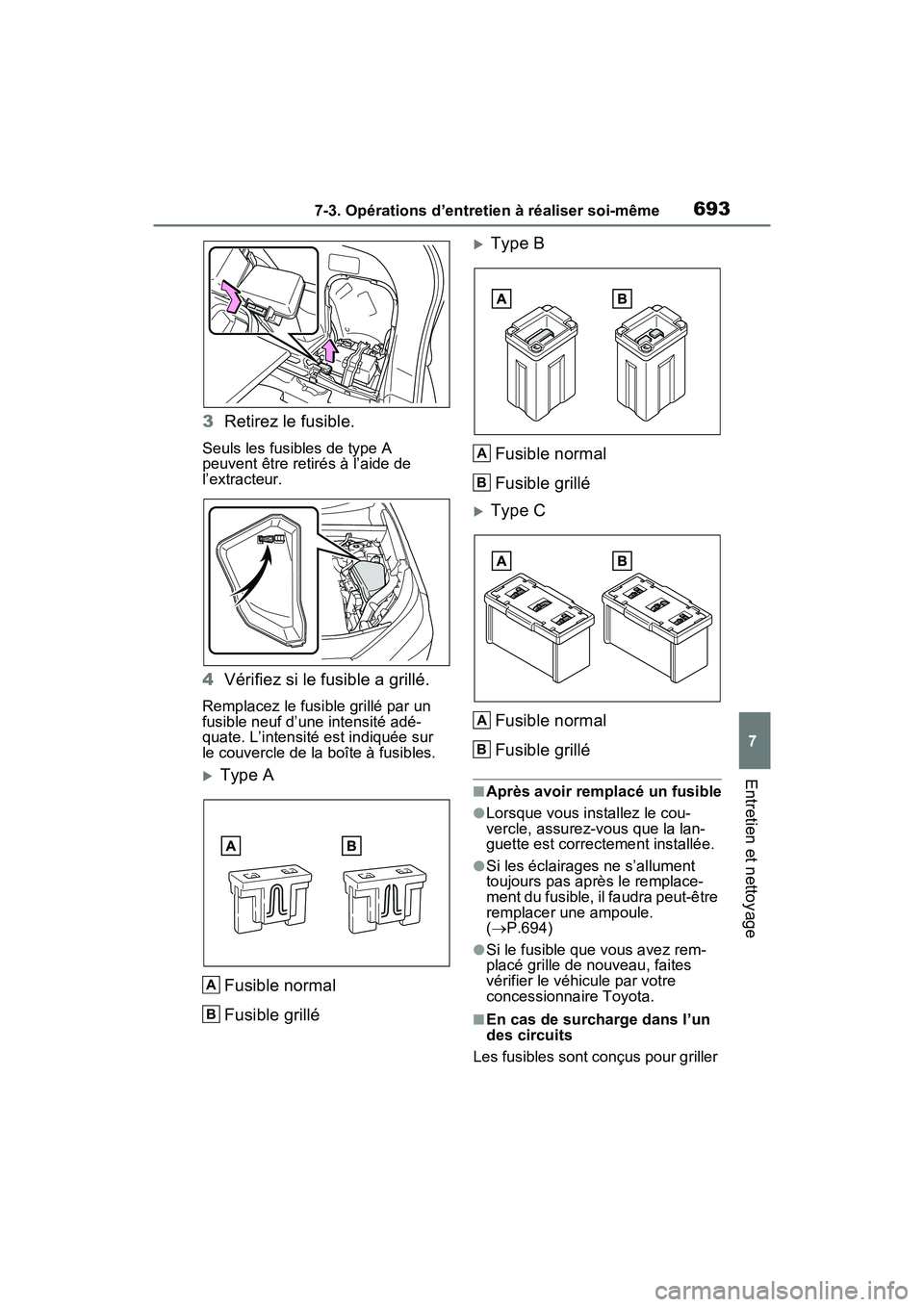

6937-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
3Retirez le fusible.
Seuls les fusibles de type A
peuvent être retirés à l’aide de
l’extracteur.
4Vérifiez si le fusible a grillé.
Remplacez le fusible grillé par un
fusible neuf d’une intensité adé-
quate. L’intensité est indiquée sur
le couvercle de la boîte à fusibles.
Type A
Fusible normal
Fusible grillé
Type BFusible normal
Fusible grillé
Type CFusible normal
Fusible grillé
■Après avoir remplacé un fusible
●Lorsque vous installez le cou-
vercle, assurez-vous que la lan-
guette est correctement installée.
●Si les éclairages ne s’allument
toujours pas après le remplace-
ment du fusible, il faudra peut-être
remplacer une ampoule.
(  P.694)
●Si le fusible que vous avez rem-
placé grille de nouveau, faites
vérifier le véhicule par votre
concessionnaire Toyota.
■En cas de surcharge dans l’un
des circuits
Les fusibles sont conçus pour griller
A
B
A
B
A
B

6947-3. Opérations d’entretien à réaliser soi-même

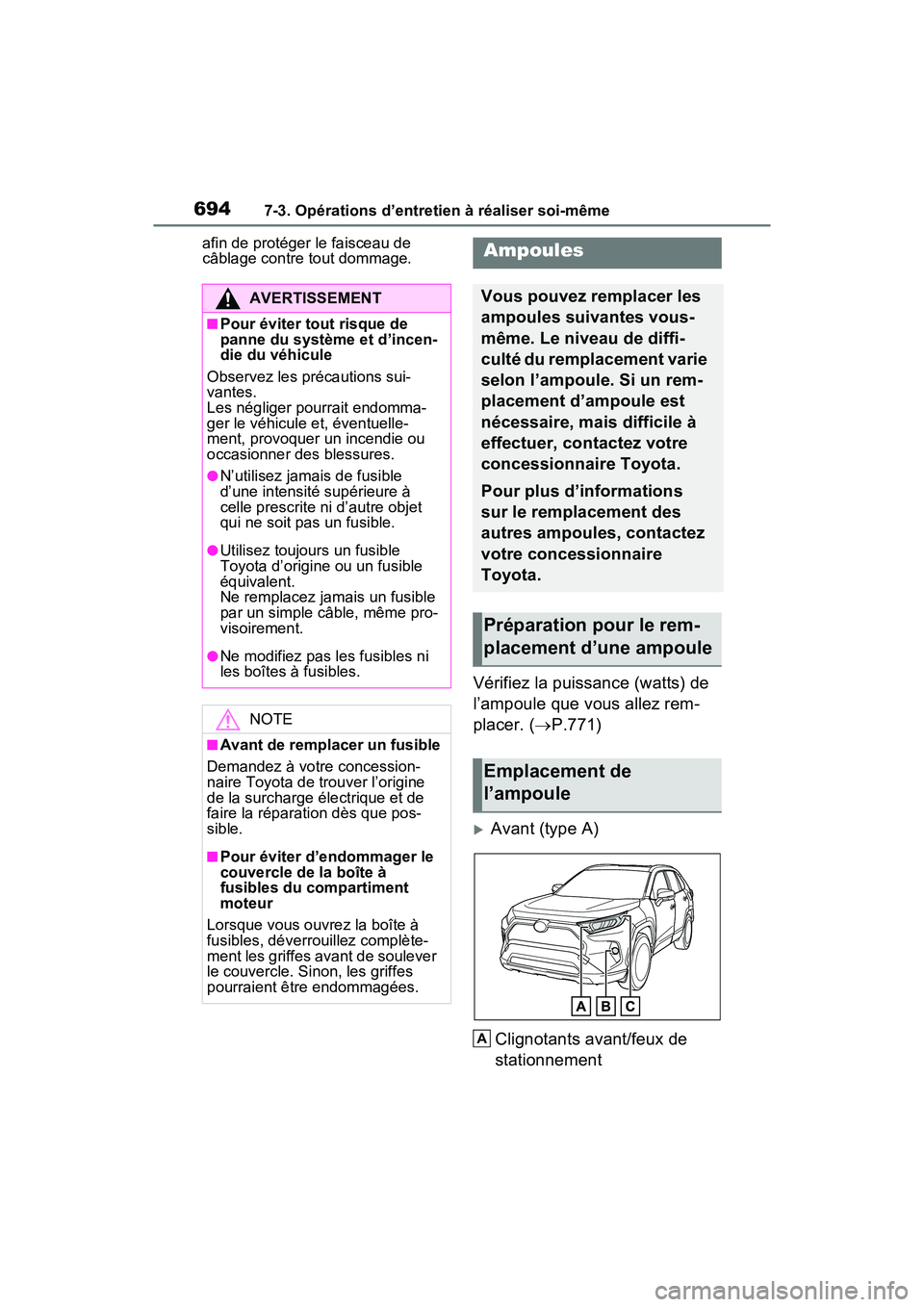

afin de protéger le faisceau de
câblage contre tout dommage.
Vérifiez la puissance (watts) de
l’ampoule que vous allez rem-
placer. (P.771)
Avant (type A)
Clignotants avant/feux de
stationnement
AVERTISSEMENT
■Pour éviter tout risque de
panne du système et d’incen-
die du véhicule
Observez les précautions sui-
vantes.
Les négliger pourrait endomma-
ger le véhicule et, éventuelle-
ment, provoquer un incendie ou
occasionner des blessures.
●N’utilisez jamais de fusible
d’une intensité supérieure à
celle prescrite ni d’autre objet
qui ne soit pas un fusible.
●Utilisez toujours un fusible
Toyota d’origine ou un fusible
équivalent.
Ne remplacez jamais un fusible
par un simple câble, même pro-
visoirement.
●Ne modifiez pas les fusibles ni
les boîtes à fusibles.
NOTE
■Avant de remplacer un fusible
Demandez à votre concession-
naire Toyota de trouver l’origine
de la surcharge électrique et de
faire la réparation dès que pos-
sible.
■Pour éviter d’endommager le
couvercle de la boîte à
fusibles du compartiment
moteur
Lorsque vous ouvrez la boîte à
fusibles, déverrouillez complète-
ment les griffes avant de soulever
le couvercle. Sinon, les griffes
pourraient être endommagées.
Ampoules
Vous pouvez remplacer les
ampoules suivantes vous-
même. Le niveau de diffi-
culté du remplacement varie
selon l’ampoule. Si un rem-
placement d’ampoule est
nécessaire, mais difficile à
effectuer, contactez votre
concessionnaire Toyota.
Pour plus d’informations
sur le remplacement des
autres ampoules, contactez
votre concessionnaire
Toyota.
Préparation pour le rem-
placement d’une ampoule
Emplacement de
l’ampoule
A

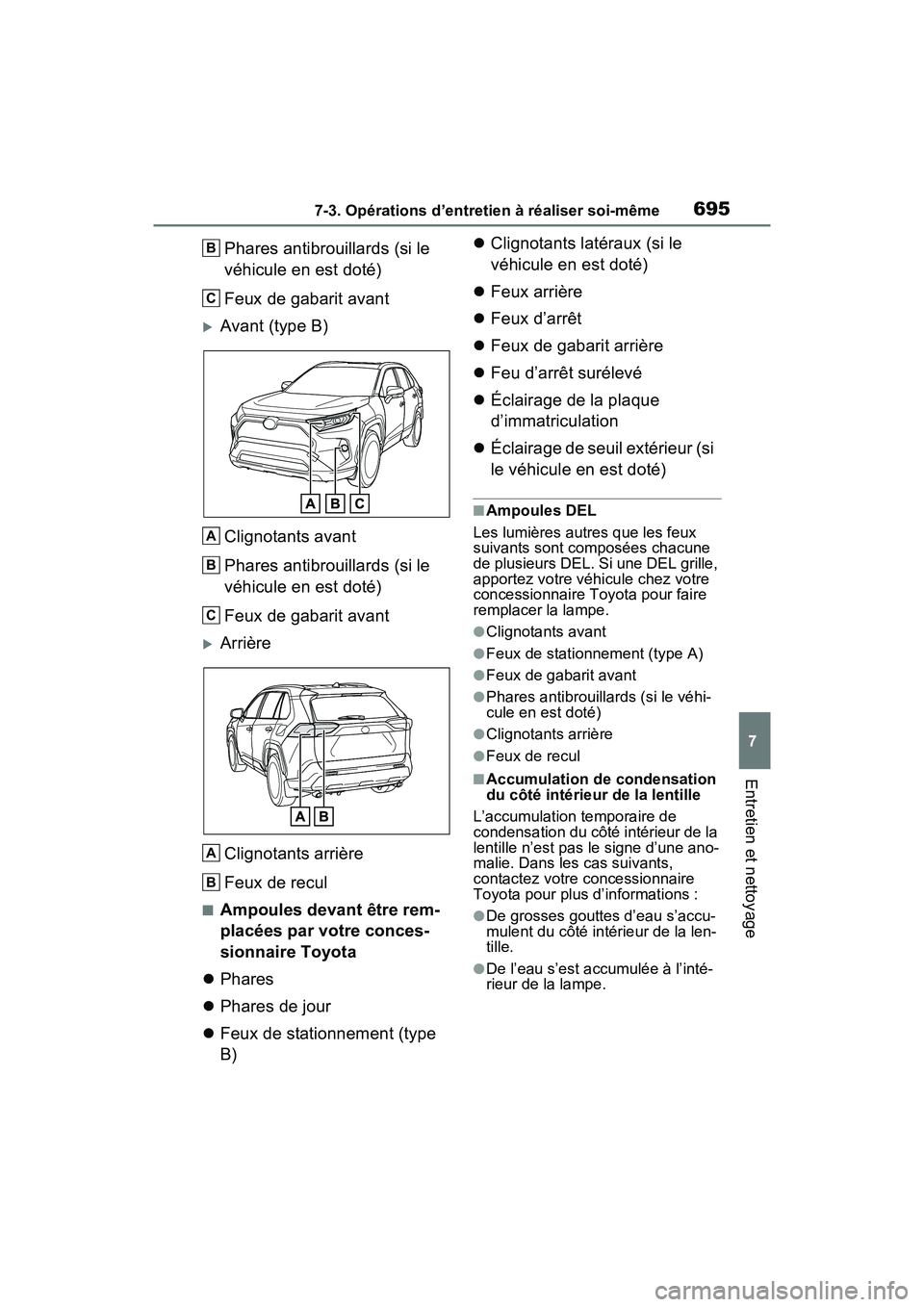

6957-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Phares antibrouillards (si le
véhicule en est doté)
Feux de gabarit avant
Avant (type B)Clignotants avant
Phares antibrouillards (si le
véhicule en est doté)
Feux de gabarit avant
ArrièreClignotants arrière
Feux de recul
■Ampoules devant être rem-
placées par votre conces-
sionnaire Toyota
 Phares
 Phares de jour
 Feux de stationnement (type
B) 
Clignotants latéraux (si le
véhicule en est doté)
 Feux arrière
 Feux d’arrêt
 Feux de gabarit arrière
 Feu d’arrêt surélevé
 Éclairage de la plaque
d’immatriculation
 Éclairage de seuil extérieur (si
le véhicule en est doté)
■Ampoules DEL
Les lumières autres que les feux
suivants sont composées chacune
de plusieurs DEL. Si une DEL grille,
apportez votre véhicule chez votre
concessionnaire Toyota pour faire
remplacer la lampe.
●Clignotants avant
●Feux de stationnement (type A)
●Feux de gabarit avant
●Phares antibrouillards (si le véhi-
cule en est doté)
●Clignotants arrière
●Feux de recul
■Accumulation de condensation
du côté intérieur de la lentille
L’accumulation temporaire de
condensation du côté intérieur de la
lentille n’est pas le signe d’une ano-
malie. Dans les cas suivants,
contactez votre concessionnaire
Toyota pour plus d’informations :
●De grosses gouttes d’eau s’accu-
mulent du côté intérieur de la len-
tille.
●De l’eau s’est accumulée à l’inté-
rieur de la lampe.
B
C
A
B
C
A
B

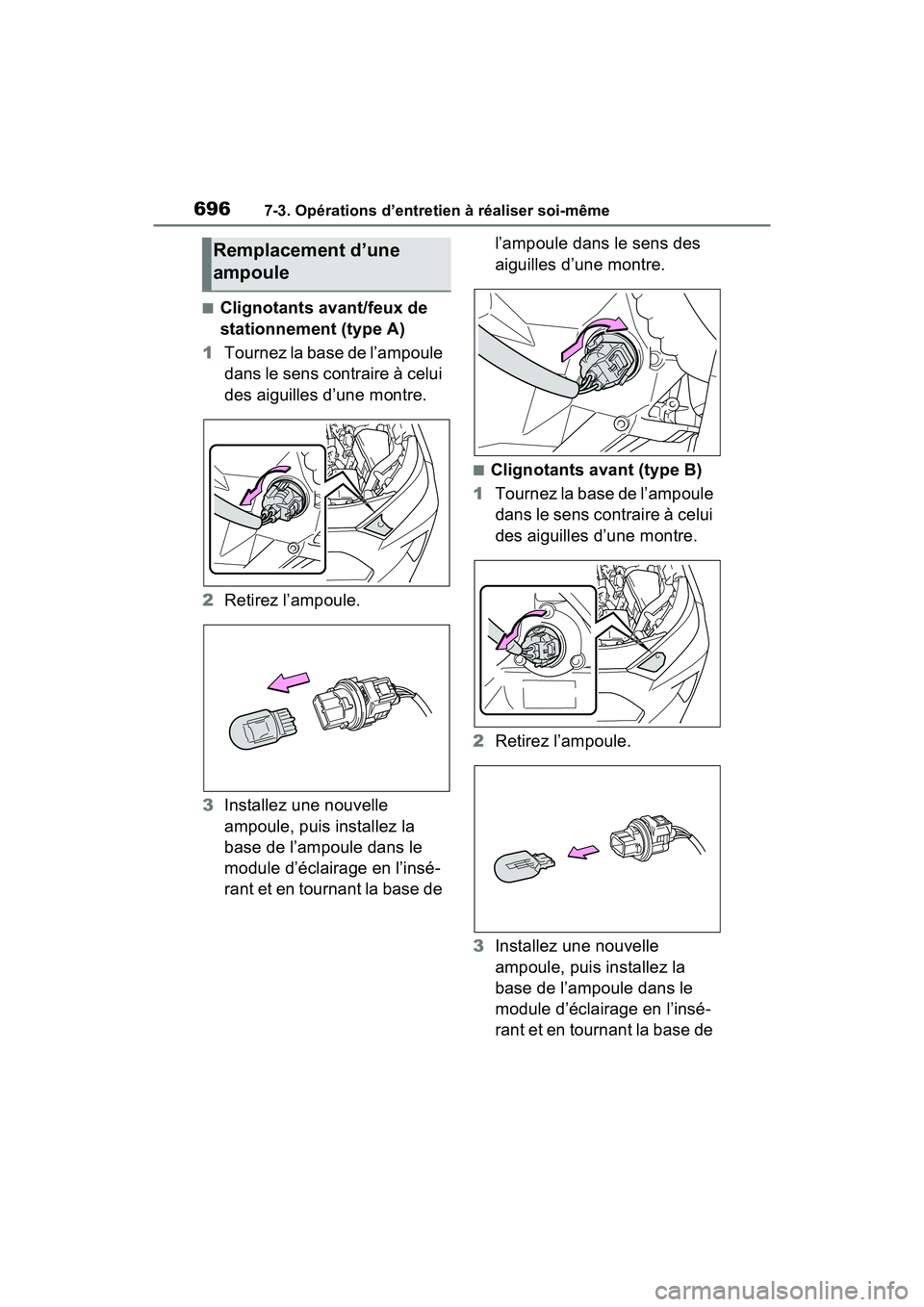

6967-3. Opérations d’entretien à réaliser soi-même
■Clignotants avant/feux de
stationnement (type A)
1 Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
2 Retirez l’ampoule.
3 Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de l’ampoule dans le sens des
aiguilles d’une montre.
■Clignotants avant (type B)
1 Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
2 Retirez l’ampoule.
3 Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de
Remplacement d’une
ampoule

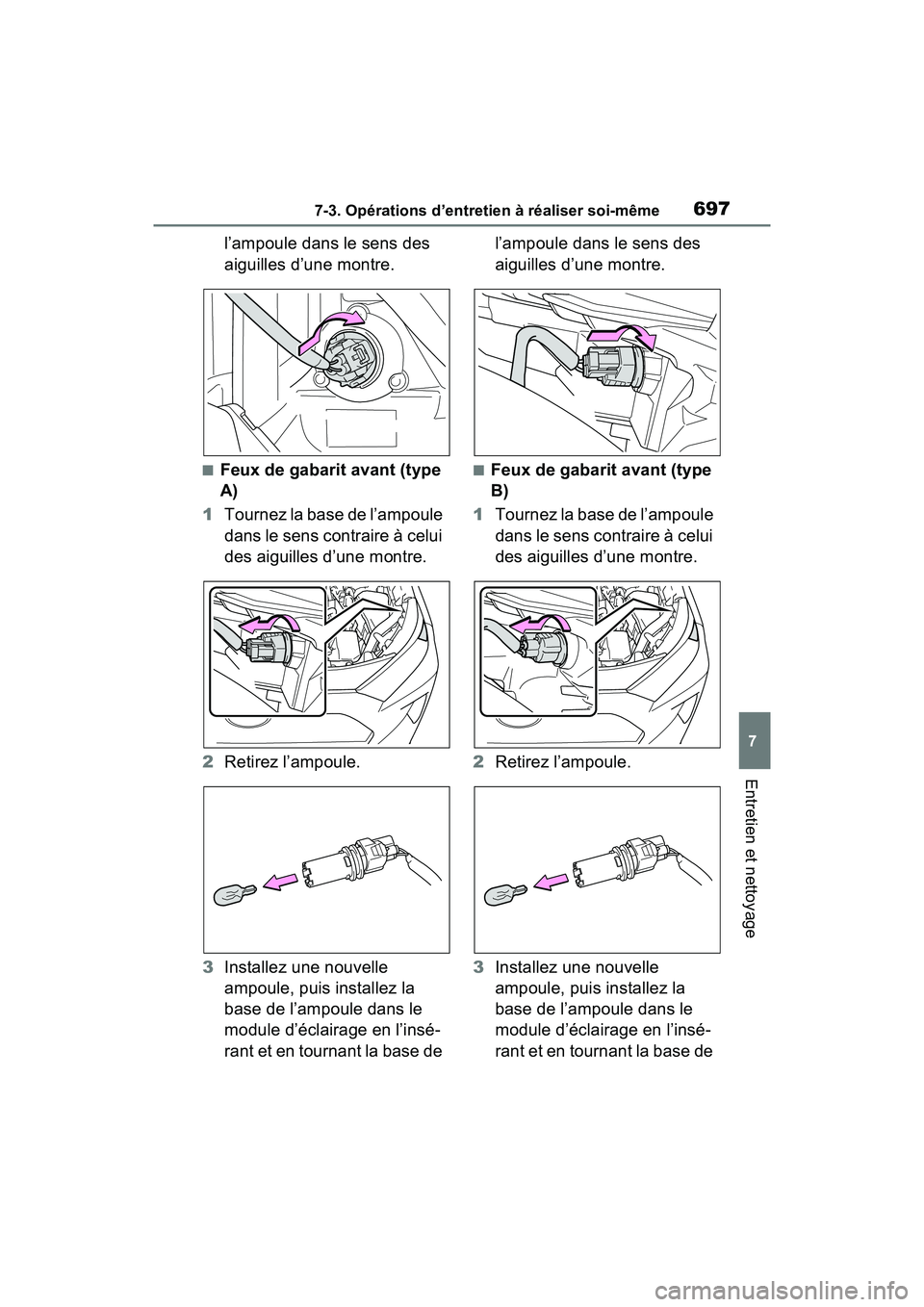

6977-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
l’ampoule dans le sens des
aiguilles d’une montre.
■Feux de gabarit avant (type
A)
1 Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
2 Retirez l’ampoule.
3 Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de l’ampoule dans le sens des
aiguilles d’une montre.■Feux de gabarit avant (type
B)
1 Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
2 Retirez l’ampoule.
3 Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de

6987-3. Opérations d’entretien à réaliser soi-même
l’ampoule dans le sens des
aiguilles d’une montre.
■Phares antibrouillards (si le
véhicule en est doté)
1 Pour laisser suffisamment
d’espace de travail, tournez
le volant.
2 Retirez les vis. 3
Retirez les vis et les
attaches, retirez partielle-
ment la doublure d’aile.
4 Débranchez le connecteur
