TOYOTA RAV4 PHEV 2021 Betriebsanleitungen (in German)

9
629
9

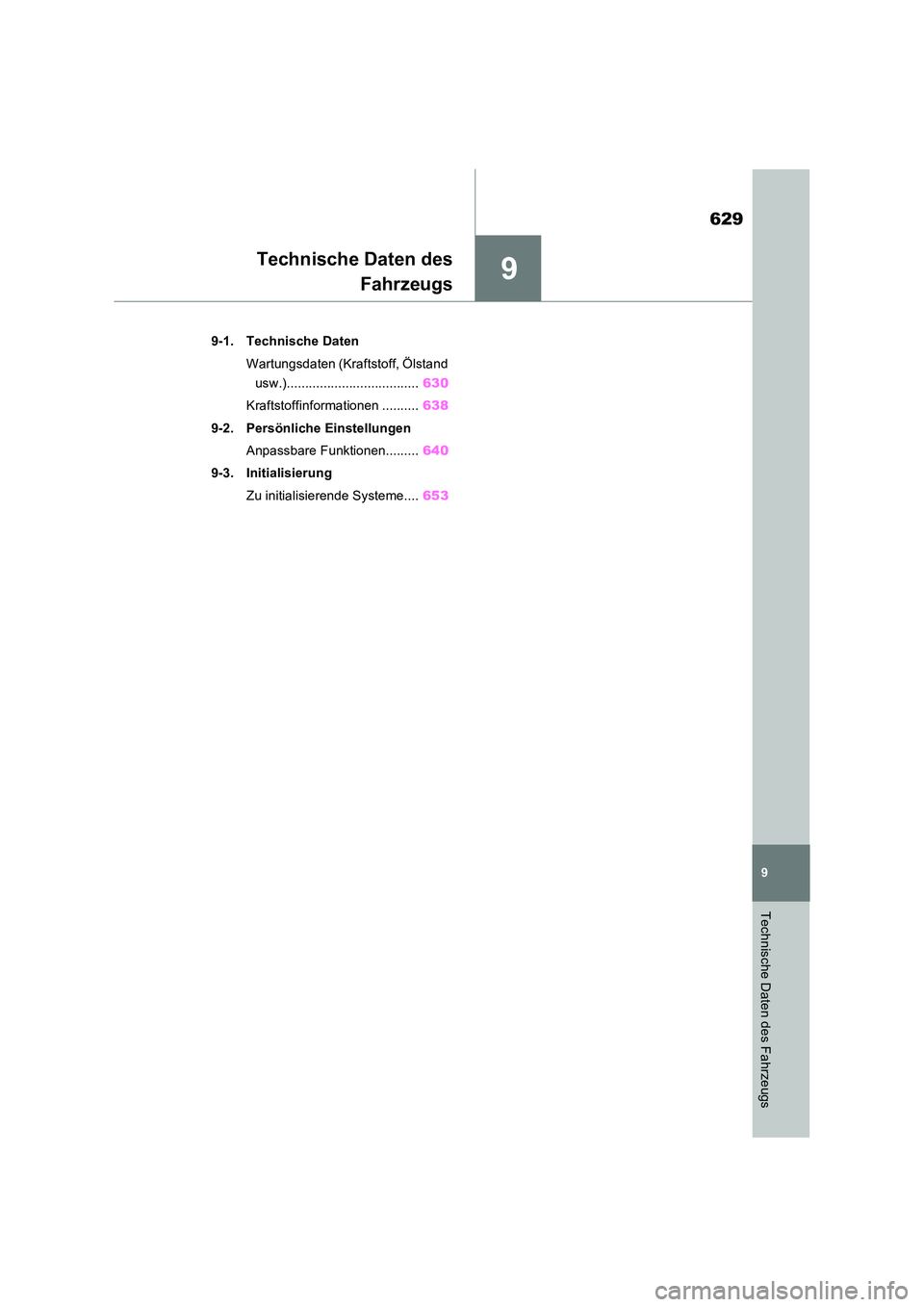

Technische Daten des Fahrzeugs
Technische Daten des
Fahrzeugs
9-1. Technische Daten
Wartungsdaten (Kraftstoff, Ölstand
usw.).................................... 630
Kraftstoffinformationen .......... 638
9-2. Persönliche Einstellungen
Anpassbare Funktionen......... 640
9-3. Initialisierung
Zu initialisierende Systeme.... 653

6309-1. Technische Daten
9-1.Tech nis che Daten
*: Unbeladenes Fahrzeug
QFahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer
(FIN) ist die gesetzlich vorgeschriebene
Kennnummer Ihres Fahrzeugs. Dies ist
die Hauptidentifizierungsnummer Ihres
Toyota. Sie dient zur Eigentumsregi-
strierung Ihres Fahrzeugs.
Bei einigen Modellen ist diese Nummer
oben links an der Instrumententafel ein-
geprägt.
Die Nummer befindet sich auch auf
dem Herstellerschild.
Wartungsdaten (Kraftstoff, Ölstand usw.)
Abmessungen
Gesamtlänge*4600 mm
Gesamtbreite*1855 mm
Gesamthöhe*Mit 18-Zoll-Rädern1685 mm
Mit 19-Zoll-Rädern1690 mm
Radstand*2690 mm
Spurweite*
Mit 18-Zoll-RädernVorn1605 mm
Hinten1625 mm
Mit 19-Zoll-RädernVorn1595 mm
Hinten1615 mm
Gewichte
Zulässige Gesamtmasse2510 kg
Zulässige maximale AchslastVorn1265 kg
Hinten1315 kg
Stützlast70 kg
AnhängelastUngebremst750 kg
Gebremst1500 kg
Fahrzeugidentifizierung

631
9
9-1. Technische Daten
Technische Daten des Fahrzeugs

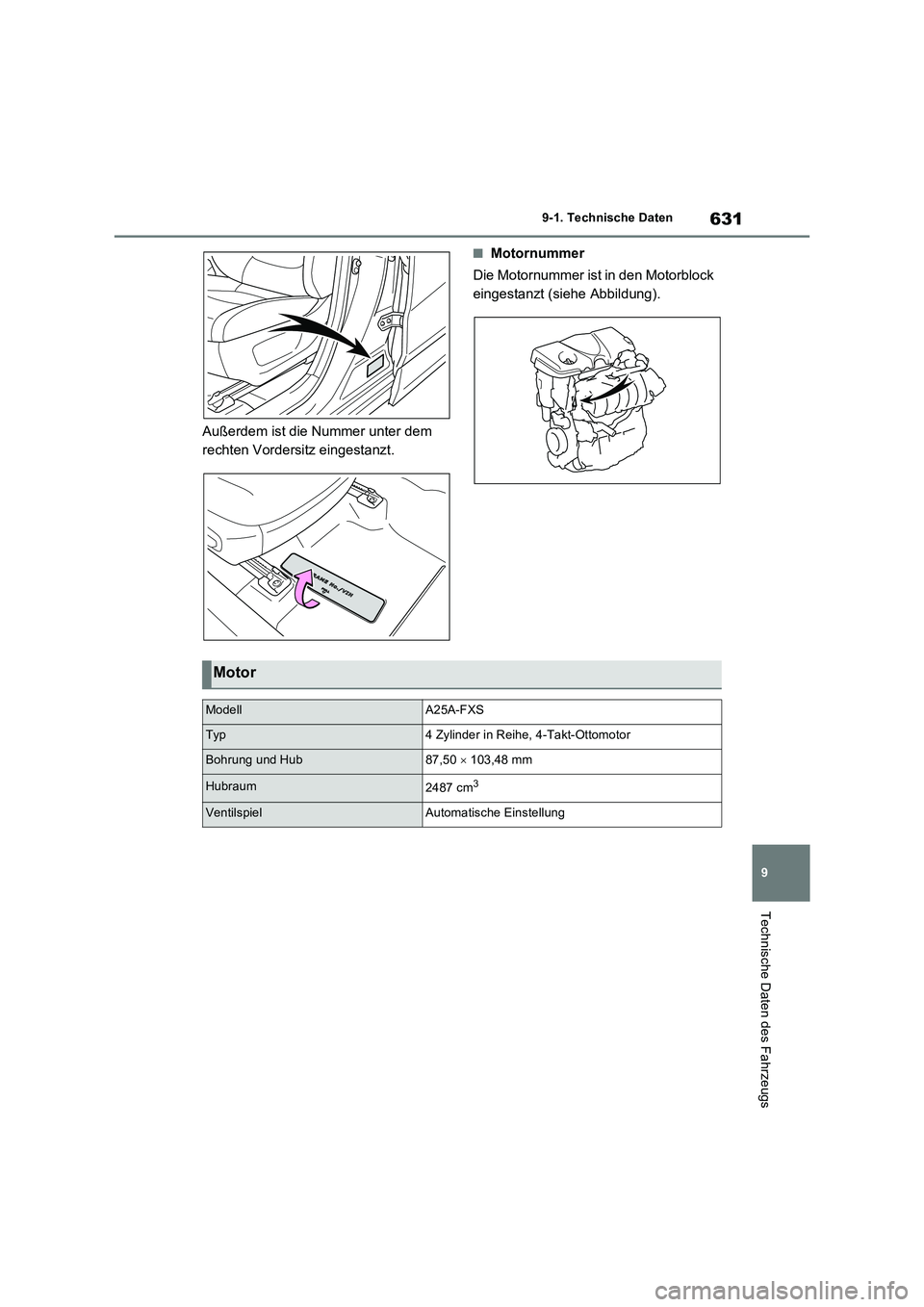

Außerdem ist die Nummer unter dem
rechten Vordersitz eingestanzt.
QMotornummer
Die Motornummer ist in den Motorblock
eingestanzt (siehe Abbildung).
Motor
ModellA25A-FXS
Typ4 Zylinder in Reihe, 4-Takt-Ottomotor
Bohrung und Hub87,50  103,48 mm
Hubraum2487 cm3
VentilspielAutomatische Einstellung

6329-1. Technische Daten
Vorn
Hinten

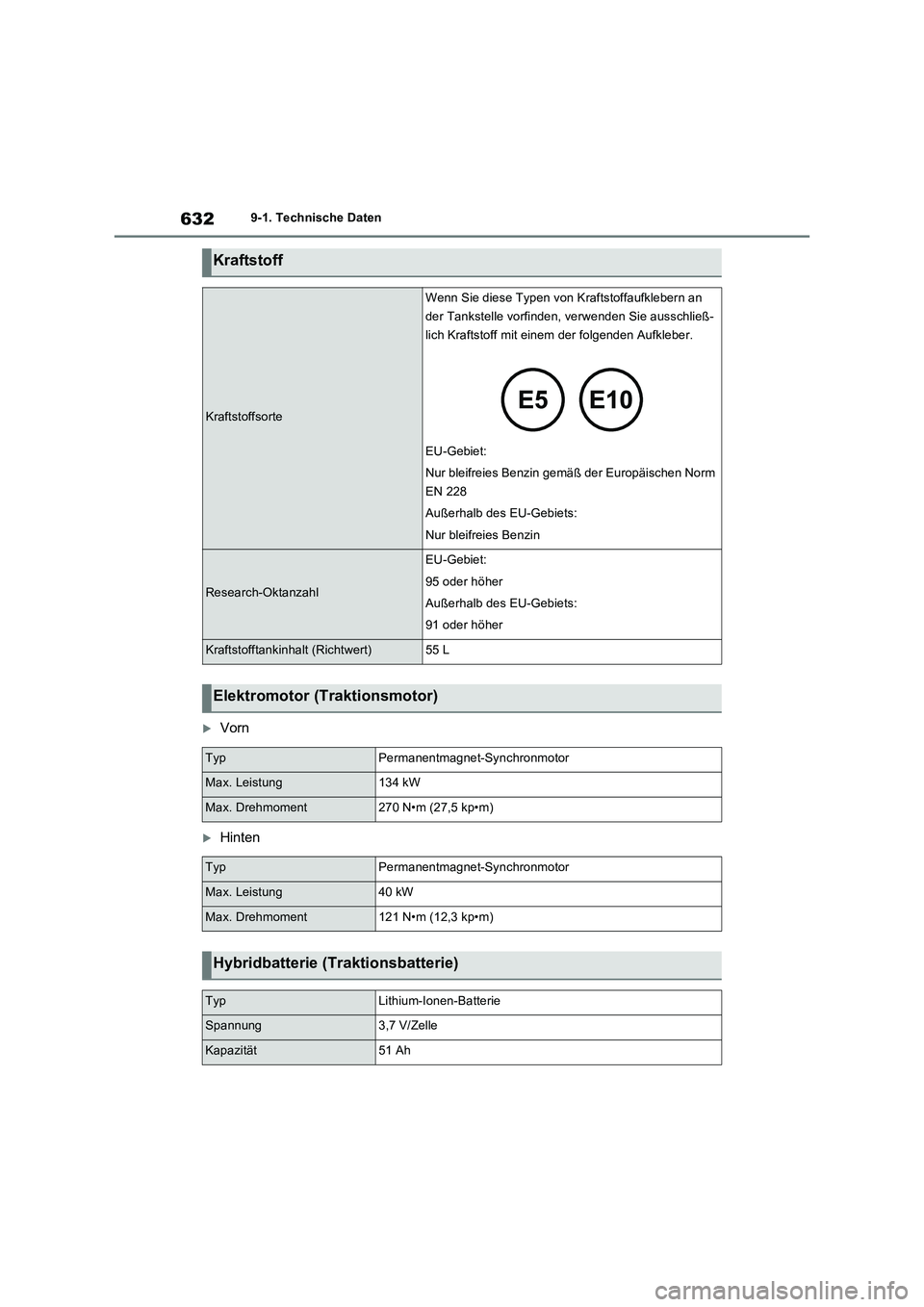

Kraftstoff
Kraftstoffsorte
Wenn Sie diese Typen von Kraftstoffaufklebern an
der Tankstelle vorfinden, verwenden Sie ausschließ-
lich Kraftstoff mit einem der folgenden Aufkleber.
EU-Gebiet:
Nur bleifreies Benzin gemäß der Europäischen Norm
EN 228
Außerhalb des EU-Gebiets:
Nur bleifreies Benzin
Research-Oktanzahl
EU-Gebiet:
95 oder höher
Außerhalb des EU-Gebiets:
91 oder höher
Kraftstofftankinhalt (Richtwert)55 L
Elektromotor (Traktionsmotor)
TypPermanentmagnet-Synchronmotor
Max. Leistung134 kW
Max. Drehmoment270 N•m (27,5 kp•m)
TypPermanentmagnet-Synchronmotor
Max. Leistung40 kW
Max. Drehmoment121 N•m (12,3 kp•m)
Hybridbatterie (Traktionsbatterie)
TypLithium-Ionen-Batterie
Spannung3,7 V/Zelle
Kapazität51 Ah

633
9 9-1. Technische Daten
Technische Daten des Fahrzeugs

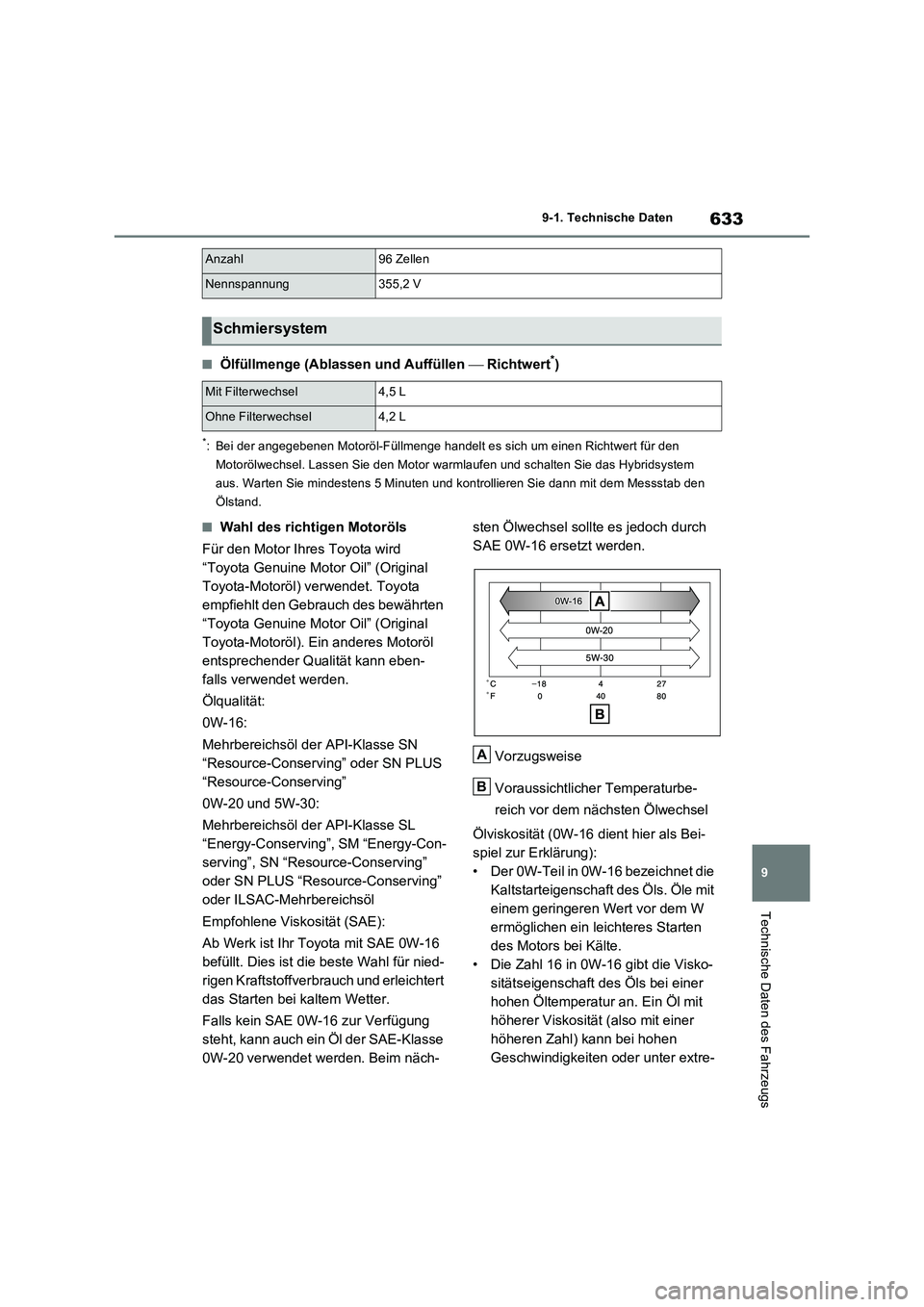

QÖlfüllmenge (Ablassen und Auffüllen  Richtwert*)
*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert für den
Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie das Hybridsystem
aus. Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab den
Ölstand.
QWahl des richtigen Motoröls
Für den Motor Ihres Toyota wird
“Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota
empfiehlt den Gebrauch des bewährten
“Toyota Genuine Motor Oil” (Original
Toyota-Motoröl). Ein anderes Motoröl
entsprechender Qualität kann eben-
falls verwendet werden.
Ölqualität:
0W-16:
Mehrbereichsöl der API-Klasse SN
“Resource-Conserving” oder SN PLUS
“Resource-Conserving”
0W-20 und 5W-30:
Mehrbereichsöl der API-Klasse SL
“Energy-Conserving”, SM “Energy-Con-
serving”, SN “Resource-Conserving”
oder SN PLUS “Resource-Conserving”
oder ILSAC-Mehrbereichsöl
Empfohlene Viskosität (SAE):
Ab Werk ist Ihr Toyota mit SAE 0W-16
befüllt. Dies ist die beste Wahl für nied-
rigen Kraftstoffverbrauch und erleichtert
das Starten bei kaltem Wetter.
Falls kein SAE 0W-16 zur Verfügung
steht, kann auch ein Öl der SAE-Klasse
0W-20 verwendet werden. Beim näch-sten Ölwechsel sollte es jedoch durch
SAE 0W-16 ersetzt werden.
Vorzugsweise
Voraussichtlicher Temperaturbe-
reich vor dem nächsten Ölwechsel
Ölviskosität (0W-16 dient hier als Bei-
spiel zur Erklärung):
• Der 0W-Teil in 0W-16 bezeichnet die
Kaltstarteigenschaft des Öls. Öle mit
einem geringeren Wert vor dem W
ermöglichen ein leichteres Starten
des Motors bei Kälte.
• Die Zahl 16 in 0W-16 gibt die Visko-
sitätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit
höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen
Geschwindigkeiten oder unter extre-
Anzahl96 Zellen
Nennspannung355,2 V
Schmiersystem
Mit Filterwechsel4,5 L
Ohne Filterwechsel4,2 L
A
B

6349-1. Technische Daten

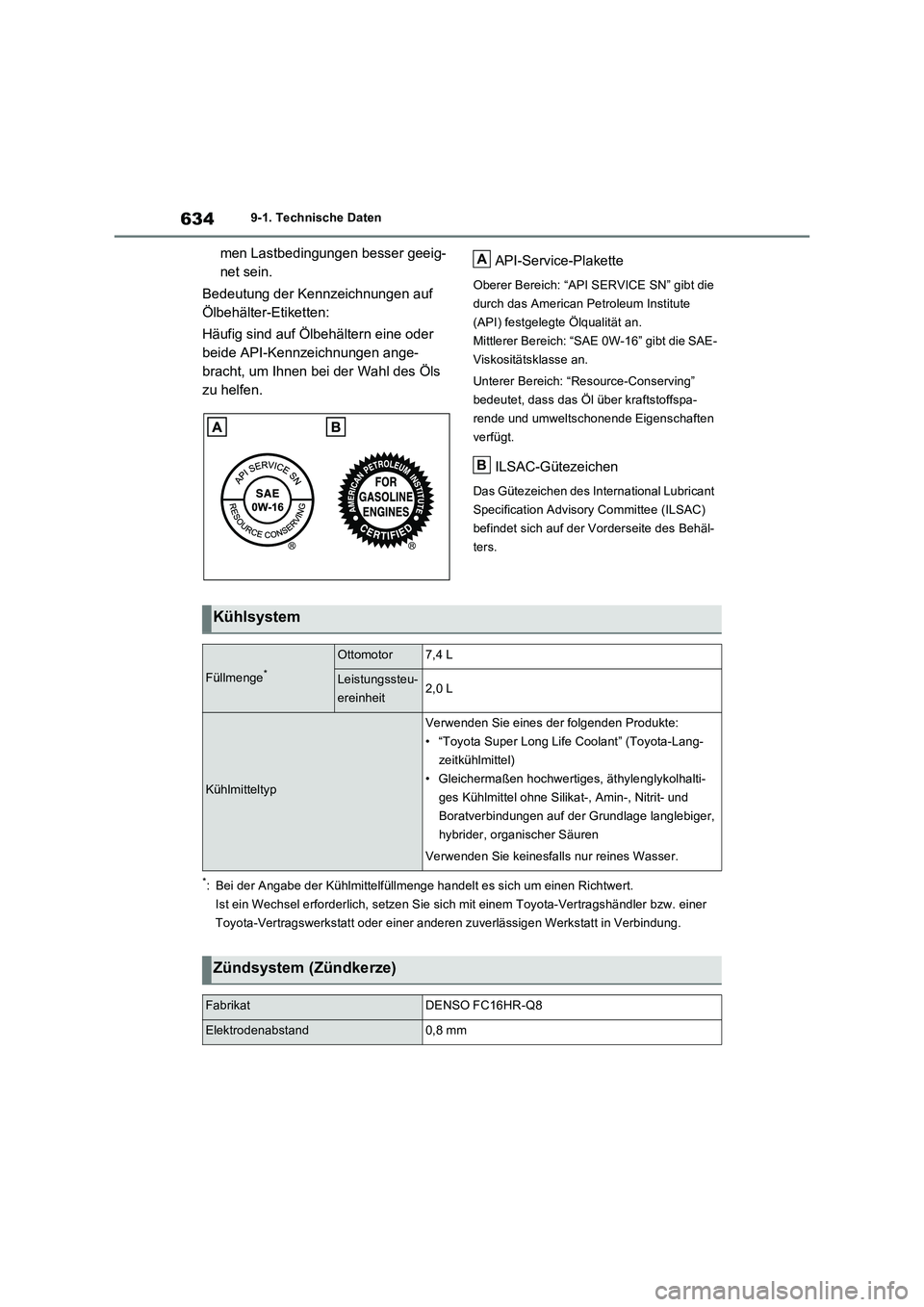

men Lastbedingungen besser geeig-
net sein.
Bedeutung der Kennzeichnungen auf
Ölbehälter-Etiketten:
Häufig sind auf Ölbehältern eine oder
beide API-Kennzeichnungen ange-
bracht, um Ihnen bei der Wahl des Öls
zu helfen.API-Service-Plakette
Oberer Bereich: “API SERVICE SN” gibt die
durch das American Petroleum Institute
(API) festgelegte Ölqualität an.
Mittlerer Bereich: “SAE 0W-16” gibt die SAE-
Viskositätsklasse an.
Unterer Bereich: “Resource-Conserving”
bedeutet, dass das Öl über kraftstoffspa-
rende und umweltschonende Eigenschaften
verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubricant
Specification Advisory Committee (ILSAC)
befindet sich auf der Vorderseite des Behäl-
ters.
*: Bei der Angabe der Kühlmittelfüllmenge handelt es sich um einen Richtwert.
Ist ein Wechsel erforderlich, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
A
B
Kühlsystem
Füllmenge*
Ottomotor7,4 L
Leistungssteu-
ereinheit2,0 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Produkte:
• “Toyota Super Long Life Coolant” (Toyota-Lang-
zeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykolhalti-
ges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebiger,
hybrider, organischer Säuren
Verwenden Sie keinesfalls nur reines Wasser.
Zündsystem (Zündkerze)
FabrikatDENSO FC16HR-Q8
Elektrodenabstand0,8 mm

635
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
*: Bei der Angabe der Füllmenge handelt es sich um einen Richtwert.
Ist ein Wechsel erforderlich, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
*: Bei der Angabe der Füllmenge handelt es sich um einen Richtwert.
Ist ein Wechsel erforderlich, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.

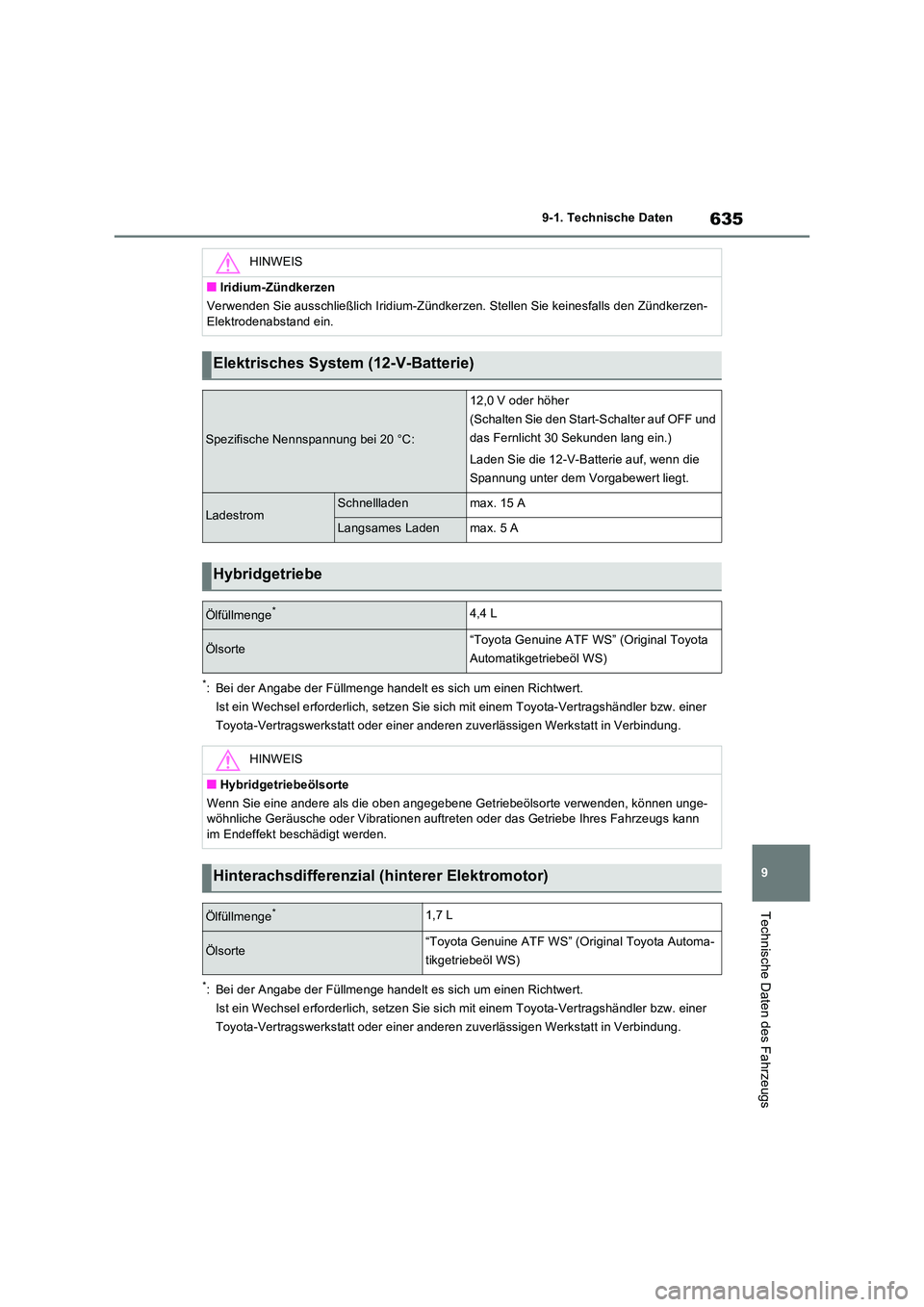

HINWEIS
QIridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zündkerzen-
Elektrodenabstand ein.
Elektrisches System (12-V-Batterie)
Spezifische Nennspannung bei 20 °C:
12,0 V oder höher
(Schalten Sie den Start-Schalter auf OFF und
das Fernlicht 30 Sekunden lang ein.)
Laden Sie die 12-V-Batterie auf, wenn die
Spannung unter dem Vorgabewert liegt.
LadestromSchnellladenmax. 15 A
Langsames Ladenmax. 5 A
Hybridgetriebe
Ölfüllmenge*4,4 L
Ölsorte“Toyota Genuine ATF WS” (Original Toyota
Automatikgetriebeöl WS)
HINWEIS
QHybridgetriebeölsorte
Wenn Sie eine andere als die oben angegebene Getriebeölsorte verwenden, können unge- wöhnliche Geräusche oder Vibrationen auftret en oder das Getriebe Ihres Fahrzeugs kann im Endeffekt beschädigt werden.
Hinterachsdifferenzial (hinterer Elektromotor)
Ölfüllmenge*1,7 L
Ölsorte“Toyota Genuine ATF WS” (Original Toyota Automa-
tikgetriebeöl WS)

6369-1. Technische Daten
*: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 300 N (30,5 kp) bei laufendem
Hybridsystem.
QNormales Rad
Typ A
Typ B

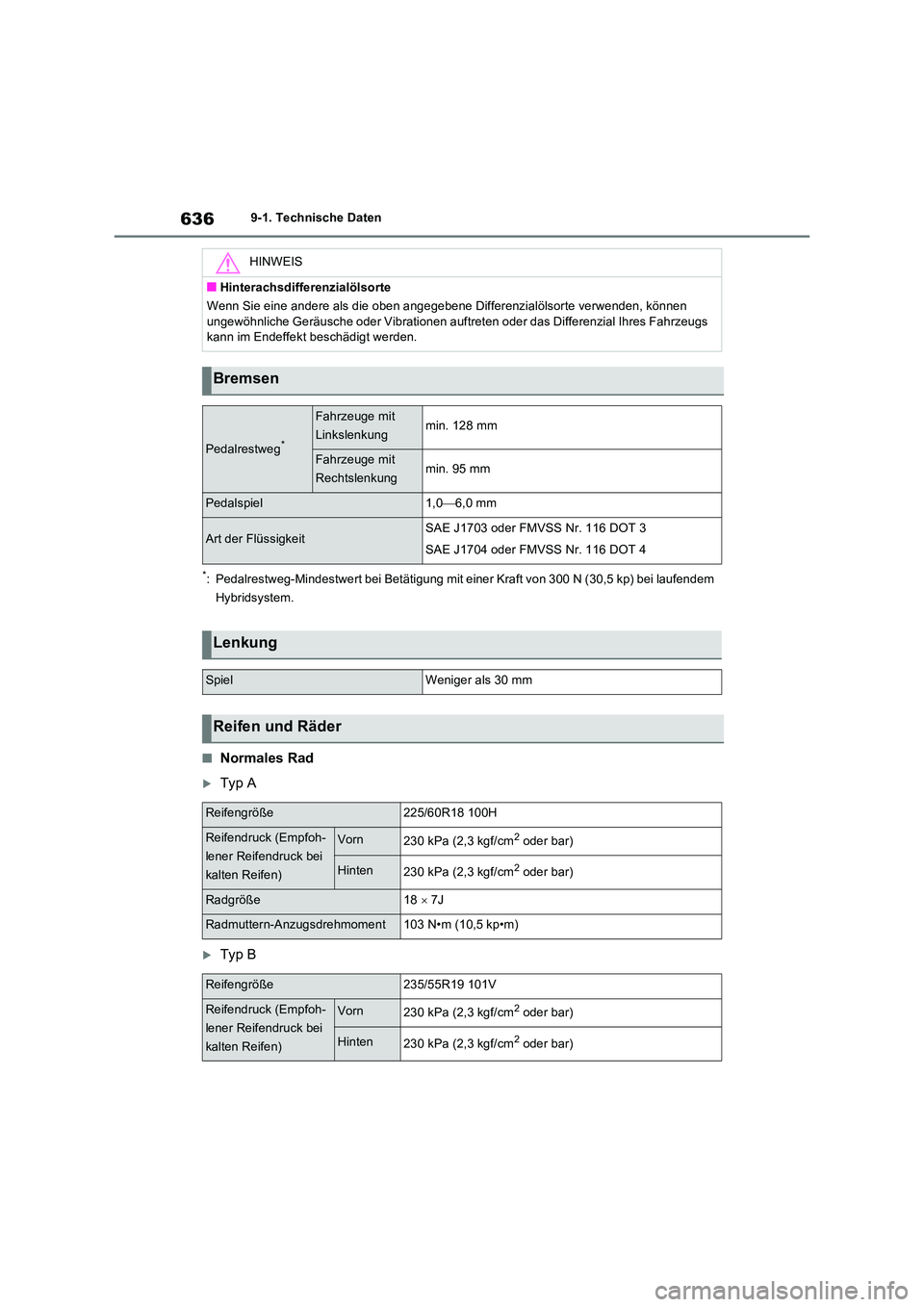

HINWEIS
QHinterachsdifferenzialölsorte
Wenn Sie eine andere als die oben angegebene Differenzialölsorte verwenden, können
ungewöhnliche Geräusche oder Vibrationen auftret en oder das Differenzial Ihres Fahrzeugs kann im Endeffekt beschädigt werden.
Bremsen
Pedalrestweg*
Fahrzeuge mit
Linkslenkungmin. 128 mm
Fahrzeuge mit
Rechtslenkungmin. 95 mm
Pedalspiel1,0 6,0 mm
Art der FlüssigkeitSAE J1703 oder FMVSS Nr. 116 DOT 3
SAE J1704 oder FMVSS Nr. 116 DOT 4
Lenkung
SpielWeniger als 30 mm
Reifen und Räder
Reifengröße225/60R18 100H
Reifendruck (Empfoh-
lener Reifendruck bei
kalten Reifen)
Vorn230 kPa (2,3 kgf/cm2 oder bar)
Hinten230 kPa (2,3 kgf/cm2 oder bar)
Radgröße18  7J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
Reifengröße235/55R19 101V
Reifendruck (Empfoh-
lener Reifendruck bei
kalten Reifen)
Vorn230 kPa (2,3 kgf/cm2 oder bar)
Hinten230 kPa (2,3 kgf/cm2 oder bar)

637
9 9-1. Technische Daten
Technische Daten des Fahrzeugs
QNotrad (falls vorhanden)
QBei Anhängerbetrieb: S.312
Erhöhen Sie den empfohlenen Reifendruck um 20,0 kPa (0,2 kgf/cm
2 oder bar) und fahren Sie
nicht schneller als 100 km/h.
QWenn alle Sitze besetzt sind
Stellen Sie sicher, dass der Druck der Hinterreifen bei 260 kPa (2,6 kgf/cm2 oder bar) liegt.
A: H16-Halogenlampen
B: Quetschsockellampen (orange)
C: Quetschsockellampen (durchsichtig)
D: Zweiseitig gesockelte Lampen
*: Falls vorhanden
Radgröße19  7 1/2 J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
ReifengrößeT165/90D18 107M
Reifendruck (Empfohlener Reifen-
druck bei kalten Reifen)420 kPa (4,2 kgf/cm2 oder bar)
Radgröße18  4T
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
Lampen
LampenWTyp
Außen
Nebelscheinwerfer19A
Vordere Blinkleuchten21B
Hintere Blinkleuchten21B
Rückfahrscheinwerfer16C
Äußere Bodenbeleuchtung*5C
Innen
Schminkspiegelbeleuchtung8C
Vordere Innenraumleuchten/Fahrgast-
leuchten5C
Hintere Innenraumleuchte8D
Gepäckraumbeleuchtung5C

6389-1. Technische Daten

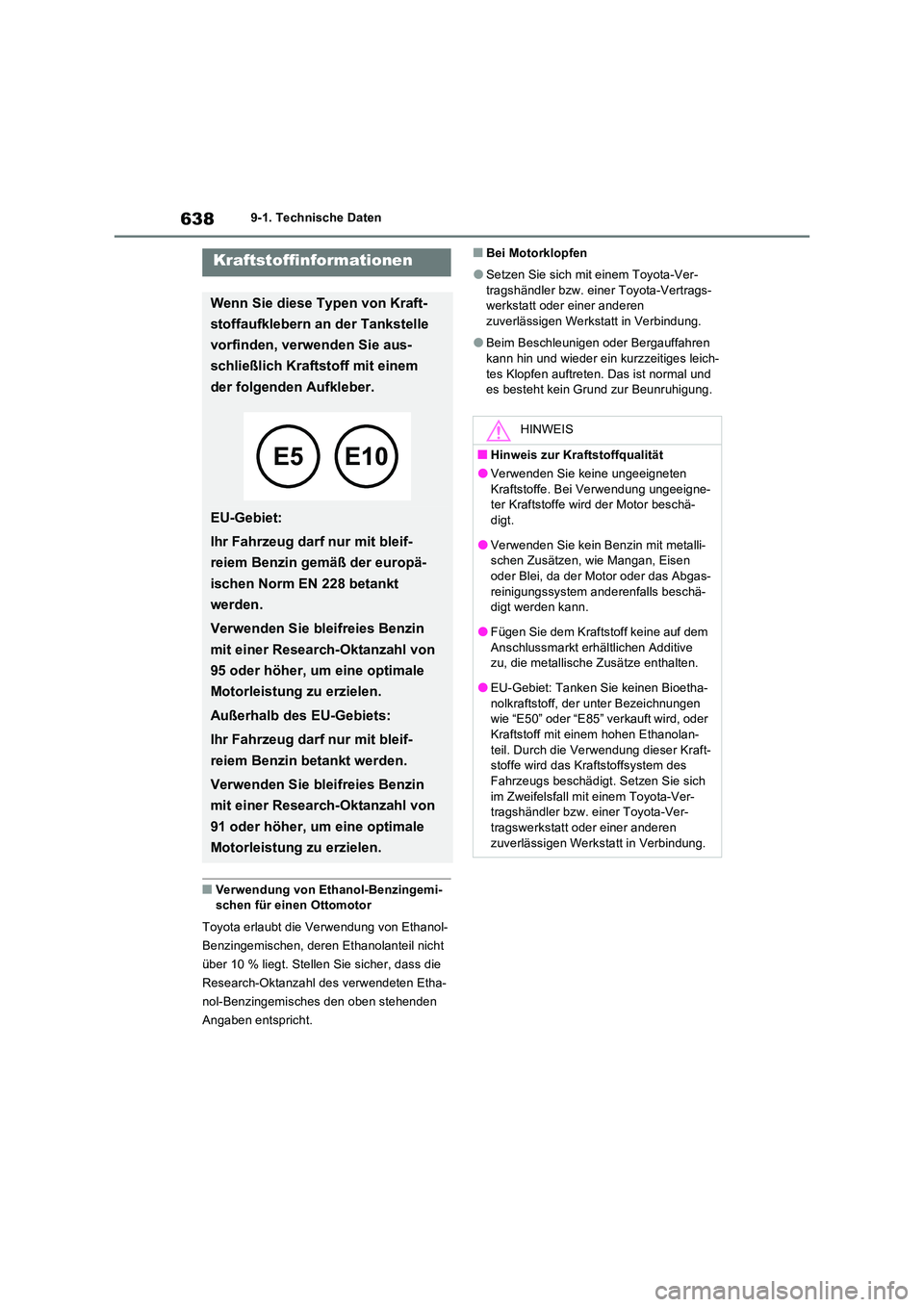

QVerwendung von Ethanol-Benzingemi- schen für einen Ottomotor
Toyota erlaubt die Verwendung von Ethanol-
Benzingemischen, deren Ethanolanteil nicht
über 10 % liegt. Stellen Sie sicher, dass die
Research-Oktanzahl des verwendeten Etha-
nol-Benzingemisches den oben stehenden
Angaben entspricht.
QBei Motorklopfen
OSetzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags- werkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
OBeim Beschleunigen oder Bergauffahren kann hin und wieder ein kurzzeitiges leich-
tes Klopfen auftreten. Das ist normal und es besteht kein Grund zur Beunruhigung.
Kraftstoffinformationen
Wenn Sie diese Typen von Kraft-
stoffaufklebern an der Tankstelle
vorfinden, verwenden Sie aus-
schließlich Kraftstoff mit einem
der folgenden Aufkleber.
EU-Gebiet:
Ihr Fahrzeug darf nur mit bleif-
reiem Benzin gemäß der europä-
ischen Norm EN 228 betankt
werden.
Verwenden Sie bleifreies Benzin
mit einer Research-Oktanzahl von
95 oder höher, um eine optimale
Motorleistung zu erzielen.
Außerhalb des EU-Gebiets:
Ihr Fahrzeug darf nur mit bleif-
reiem Benzin betankt werden.
Verwenden Sie bleifreies Benzin
mit einer Research-Oktanzahl von
91 oder höher, um eine optimale
Motorleistung zu erzielen.
HINWEIS
QHinweis zur Kraftstoffqualität
OVerwenden Sie keine ungeeigneten
Kraftstoffe. Bei Verwendung ungeeigne- ter Kraftstoffe wird der Motor beschä-digt.
OVerwenden Sie kein Benzin mit metalli-schen Zusätzen, wie Mangan, Eisen oder Blei, da der Motor oder das Abgas-
reinigungssystem anderenfalls beschä- digt werden kann.
OFügen Sie dem Kraftstoff keine auf dem
Anschlussmarkt erhältlichen Additive zu, die metallische Zusätze enthalten.
OEU-Gebiet: Tanken Sie keinen Bioetha-
nolkraftstoff, der unter Bezeichnungen wie “E50” oder “E85” verkauft wird, oder
Kraftstoff mit einem hohen Ethanolan- teil. Durch die Verwendung dieser Kraft-stoffe wird das Kraftstoffsystem des
Fahrzeugs beschädigt. Setzen Sie sich im Zweifelsfall mit einem Toyota-Ver-tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
