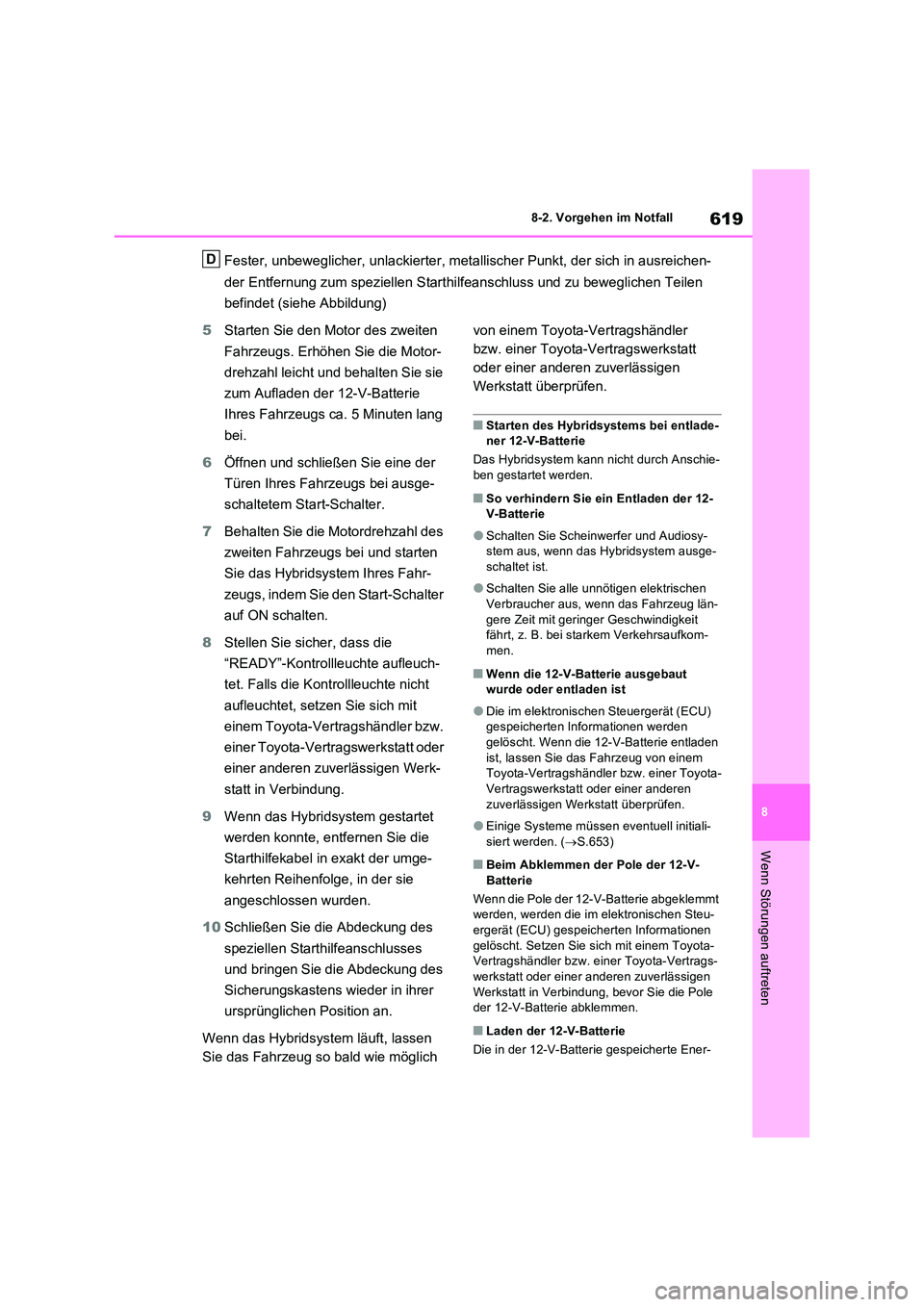

TOYOTA RAV4 PHEV 2021 Betriebsanleitungen (in German)

619
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
Fester, unbeweglicher, unlackierter, metallischer Punkt, der sich in ausreichen-
der Entfernung zum speziellen Starthilfeanschluss und zu beweglichen Teilen
befindet (siehe Abbildung)
5 Starten Sie den Motor des zweiten
Fahrzeugs. Erhöhen Sie die Motor-
drehzahl leicht und behalten Sie sie
zum Aufladen der 12-V-Batterie
Ihres Fahrzeugs ca. 5 Minuten lang
bei.
6 Öffnen und schließen Sie eine der
Türen Ihres Fahrzeugs bei ausge-
schaltetem Start-Schalter.
7 Behalten Sie die Motordrehzahl des
zweiten Fahrzeugs bei und starten
Sie das Hybridsystem Ihres Fahr-
zeugs, indem Sie den Start-Schalter
auf ON schalten.
8 Stellen Sie sicher, dass die
“READY”-Kontrollleuchte aufleuch-
tet. Falls die Kontrollleuchte nicht
aufleuchtet, setzen Sie sich mit
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werk-
statt in Verbindung.
9 Wenn das Hybridsystem gestartet
werden konnte, entfernen Sie die
Starthilfekabel in exakt der umge-
kehrten Reihenfolge, in der sie
angeschlossen wurden.
10 Schließen Sie die Abdeckung des
speziellen Starthilfeanschlusses
und bringen Sie die Abdeckung des
Sicherungskastens wieder in ihrer
ursprünglichen Position an.
Wenn das Hybridsystem läuft, lassen
Sie das Fahrzeug so bald wie möglich
von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen
Werkstatt überprüfen.
QStarten des Hybridsystems bei entlade- ner 12-V-Batterie
Das Hybridsystem kann nicht durch Anschie-
ben gestartet werden.
QSo verhindern Sie ein Entladen der 12- V-Batterie
OSchalten Sie Scheinwerfer und Audiosy-stem aus, wenn das Hybridsystem ausge-
schaltet ist.
OSchalten Sie alle unnötigen elektrischen
Verbraucher aus, wenn das Fahrzeug län- gere Zeit mit geringer Geschwindigkeit fährt, z. B. bei starkem Verkehrsaufkom-
men.
QWenn die 12-V-Batterie ausgebaut wurde oder entladen ist
ODie im elektronischen Steuergerät (ECU) gespeicherten Informationen werden gelöscht. Wenn die 12-V-Batterie entladen
ist, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
OEinige Systeme müssen eventuell initiali-
siert werden. ( S.653)
QBeim Abklemmen der Pole der 12-V- Batterie
Wenn die Pole der 12-V-Batterie abgeklemmt werden, werden die im elektronischen Steu-
ergerät (ECU) gespeicherten Informationen gelöscht. Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung, bevor Sie die Pole der 12-V-Batterie abklemmen.
QLaden der 12-V-Batterie
Die in der 12-V-Batter ie gespeicherte Ener-
D

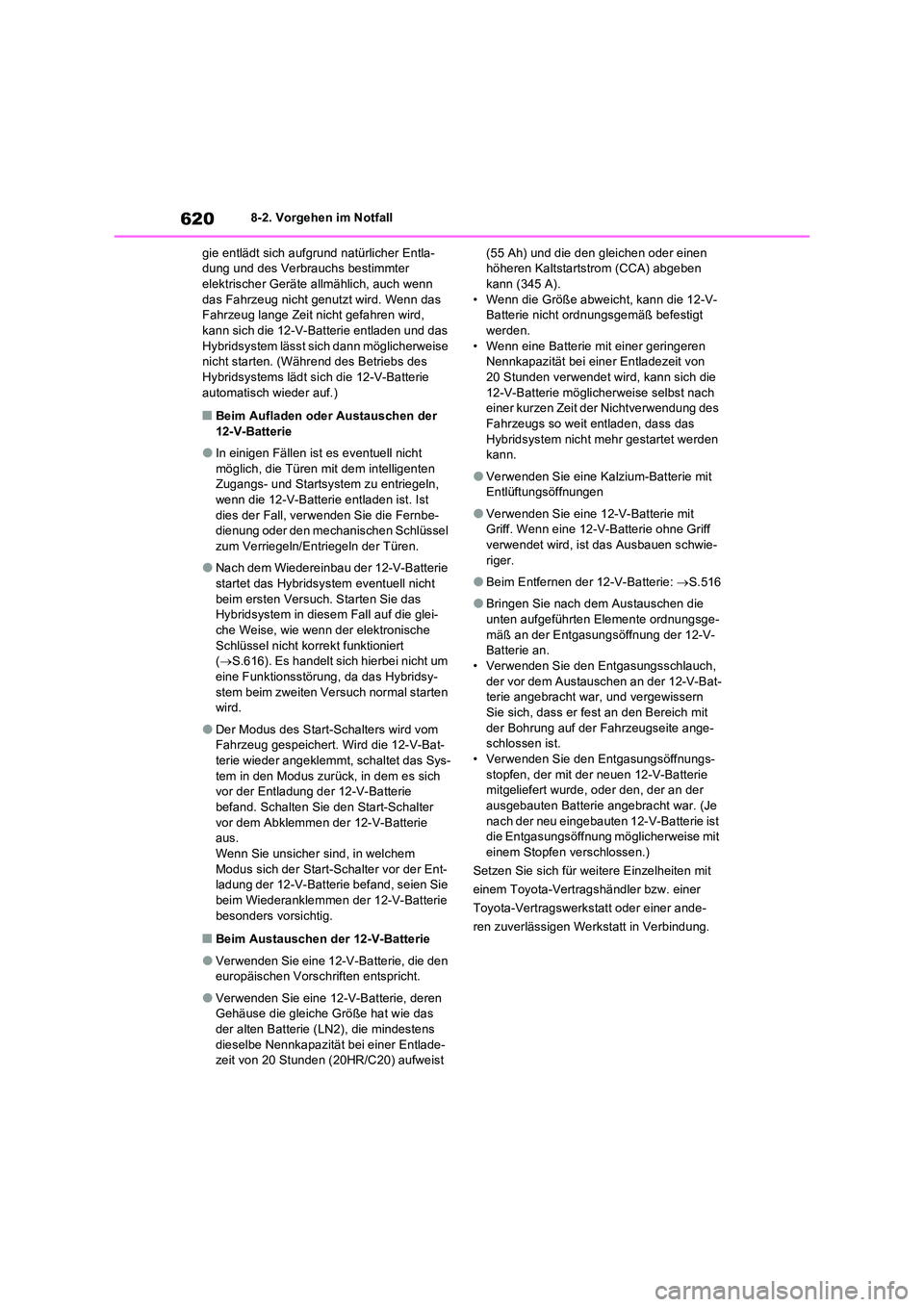

6208-2. Vorgehen im Notfall
gie entlädt sich aufgrund natürlicher Entla- dung und des Verbrauchs bestimmter elektrischer Geräte allmählich, auch wenn
das Fahrzeug nicht genutzt wird. Wenn das Fahrzeug lange Zeit nicht gefahren wird, kann sich die 12-V-Batterie entladen und das
Hybridsystem lässt sich dann möglicherweise nicht starten. (Während des Betriebs des Hybridsystems lädt sich die 12-V-Batterie
automatisch wieder auf.)
QBeim Aufladen oder Austauschen der 12-V-Batterie
OIn einigen Fällen ist es eventuell nicht möglich, die Türen mit dem intelligenten Zugangs- und Startsystem zu entriegeln,
wenn die 12-V-Batterie entladen ist. Ist dies der Fall, verwenden Sie die Fernbe-dienung oder den mechanischen Schlüssel
zum Verriegeln/Entriegeln der Türen.
ONach dem Wiedereinbau der 12-V-Batterie
startet das Hybridsystem eventuell nicht beim ersten Versuch. Starten Sie das Hybridsystem in diesem Fall auf die glei-
che Weise, wie wenn der elektronische Schlüssel nicht korrekt funktioniert ( S.616). Es handelt sich hierbei nicht um
eine Funktionsstörung, da das Hybridsy- stem beim zweiten Versuch normal starten wird.
ODer Modus des Start-Schalters wird vom Fahrzeug gespeichert. Wird die 12-V-Bat-
terie wieder angeklemmt, schaltet das Sys- tem in den Modus zurück, in dem es sich vor der Entladung der 12-V-Batterie
befand. Schalten Sie den Start-Schalter vor dem Abklemmen der 12-V-Batterie aus.
Wenn Sie unsicher sind, in welchem Modus sich der Start-Schalter vor der Ent-ladung der 12-V-Batterie befand, seien Sie
beim Wiederanklemmen der 12-V-Batterie besonders vorsichtig.
QBeim Austauschen der 12-V-Batterie
OVerwenden Sie eine 12-V-Batterie, die den europäischen Vorschriften entspricht.
OVerwenden Sie eine 12-V-Batterie, deren Gehäuse die gleiche Größe hat wie das der alten Batterie (LN2), die mindestens
dieselbe Nennkapazität bei einer Entlade- zeit von 20 Stunden (20HR/C20) aufweist
(55 Ah) und die den gleichen oder einen höheren Kaltstartstrom (CCA) abgeben kann (345 A).
• Wenn die Größe abweicht, kann die 12-V- Batterie nicht ordnungsgemäß befestigt werden.
• Wenn eine Batterie mit einer geringeren Nennkapazität bei einer Entladezeit von 20 Stunden verwendet wird, kann sich die
12-V-Batterie möglicherweise selbst nach einer kurzen Zeit der Nichtverwendung des Fahrzeugs so weit entladen, dass das
Hybridsystem nicht mehr gestartet werden kann.
OVerwenden Sie eine Kalzium-Batterie mit Entlüftungsöffnungen
OVerwenden Sie eine 12-V-Batterie mit Griff. Wenn eine 12-V-Batterie ohne Griff verwendet wird, ist das Ausbauen schwie-
riger.
OBeim Entfernen der 12-V-Batterie: S.516
OBringen Sie nach dem Austauschen die unten aufgeführten Elemente ordnungsge-
mäß an der Entgasungsöffnung der 12-V- Batterie an.• Verwenden Sie den Entgasungsschlauch,
der vor dem Austauschen an der 12-V-Bat- terie angebracht war, und vergewissern Sie sich, dass er fest an den Bereich mit
der Bohrung auf der Fahrzeugseite ange- schlossen ist.• Verwenden Sie den Entgasungsöffnungs-
stopfen, der mit der neuen 12-V-Batterie mitgeliefert wurde, oder den, der an der ausgebauten Batterie angebracht war. (Je
nach der neu eingebauten 12-V-Batterie ist die Entgasungsöffnung möglicherweise mit einem Stopfen verschlossen.)
Setzen Sie sich für weitere Einzelheiten mit
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung.

621
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten

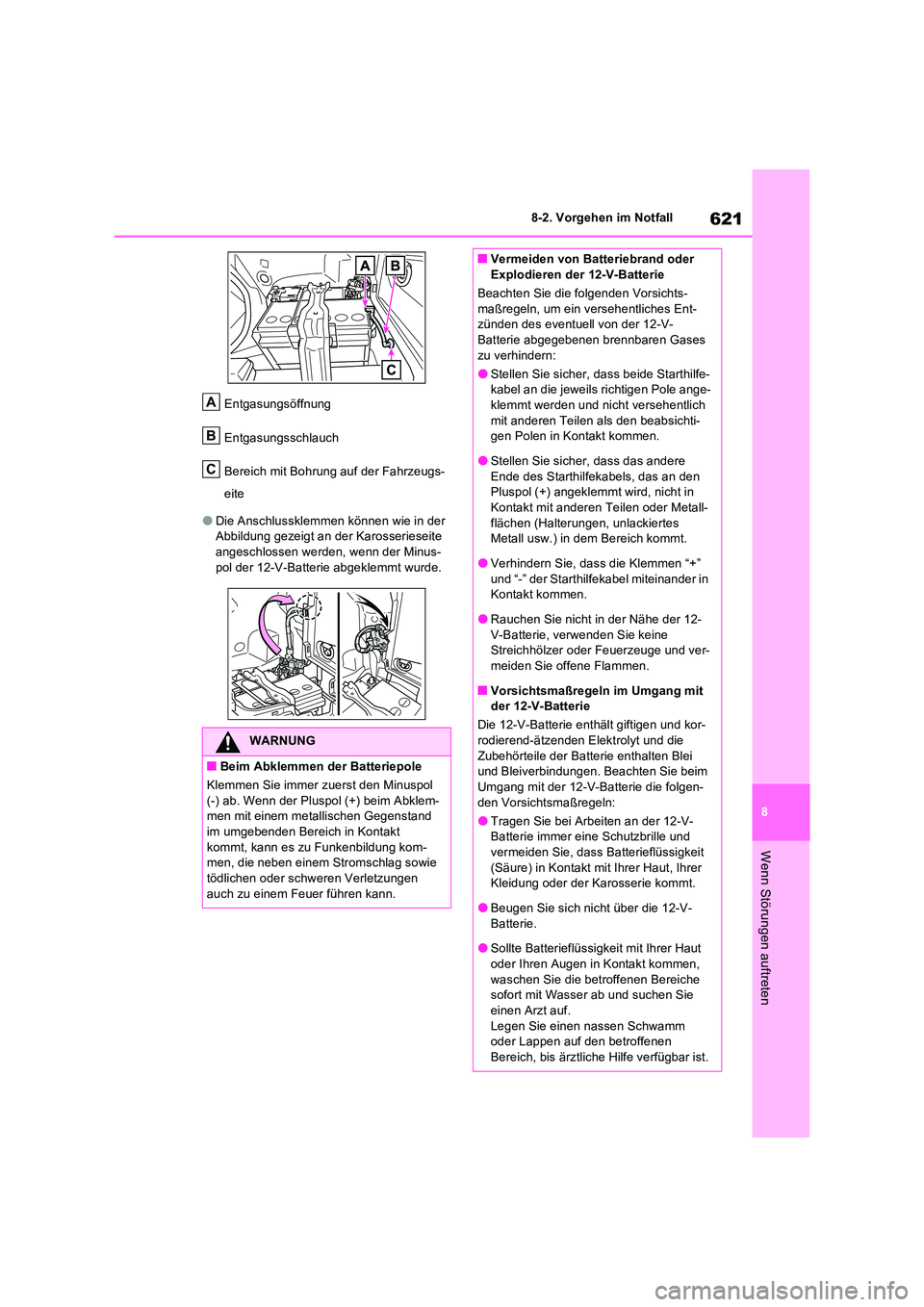

Entgasungsöffnung
Entgasungsschlauch
Bereich mit Bohrung auf der Fahrzeugs-
eite
ODie Anschlussklemmen können wie in der Abbildung gezeigt an der Karosserieseite angeschlossen werden, wenn der Minus-
pol der 12-V-Batterie abgeklemmt wurde.
WARNUNG
QBeim Abklemmen der Batteriepole
Klemmen Sie immer zuerst den Minuspol
(-) ab. Wenn der Pluspol (+) beim Abklem- men mit einem metallischen Gegenstand im umgebenden Bereich in Kontakt
kommt, kann es zu Funkenbildung kom- men, die neben einem Stromschlag sowie tödlichen oder schweren Verletzungen
auch zu einem Feuer führen kann.
A
B
C
QVermeiden von Batteriebrand oder Explodieren der 12-V-Batterie
Beachten Sie die folgenden Vorsichts-
maßregeln, um ein versehentliches Ent- zünden des eventuel l von der 12-V- Batterie abgegebenen brennbaren Gases
zu verhindern:
OStellen Sie sicher, dass beide Starthilfe- kabel an die jeweils richtigen Pole ange-klemmt werden und nicht versehentlich
mit anderen Teilen als den beabsichti- gen Polen in Kontakt kommen.
OStellen Sie sicher, dass das andere
Ende des Starthilfekabels, das an den Pluspol (+) angeklemmt wird, nicht in Kontakt mit anderen Teilen oder Metall-
flächen (Halterungen, unlackiertes Metall usw.) in dem Bereich kommt.
OVerhindern Sie, dass die Klemmen “+”
und “-” der Starthilfekabel miteinander in Kontakt kommen.
ORauchen Sie nicht in der Nähe der 12-
V-Batterie, verwenden Sie keine Streichhölzer oder Feuerzeuge und ver-meiden Sie offene Flammen.
QVorsichtsmaßregeln im Umgang mit der 12-V-Batterie
Die 12-V-Batterie enthält giftigen und kor- rodierend-ätzenden Elektrolyt und die
Zubehörteile der Batterie enthalten Blei und Bleiverbindungen. Beachten Sie beim Umgang mit der 12-V-Batterie die folgen-
den Vorsichtsmaßregeln:
OTragen Sie bei Arbeiten an der 12-V- Batterie immer eine Schutzbrille und vermeiden Sie, dass Batterieflüssigkeit
(Säure) in Kontakt mit Ihrer Haut, Ihrer Kleidung oder der Karosserie kommt.
OBeugen Sie sich nicht über die 12-V-
Batterie.
OSollte Batterieflüssigkeit mit Ihrer Haut oder Ihren Augen in Kontakt kommen,
waschen Sie die betroffenen Bereiche sofort mit Wasser ab und suchen Sie einen Arzt auf.
Legen Sie einen nassen Schwamm oder Lappen auf den betroffenen Bereich, bis ärztliche Hilfe verfügbar ist.

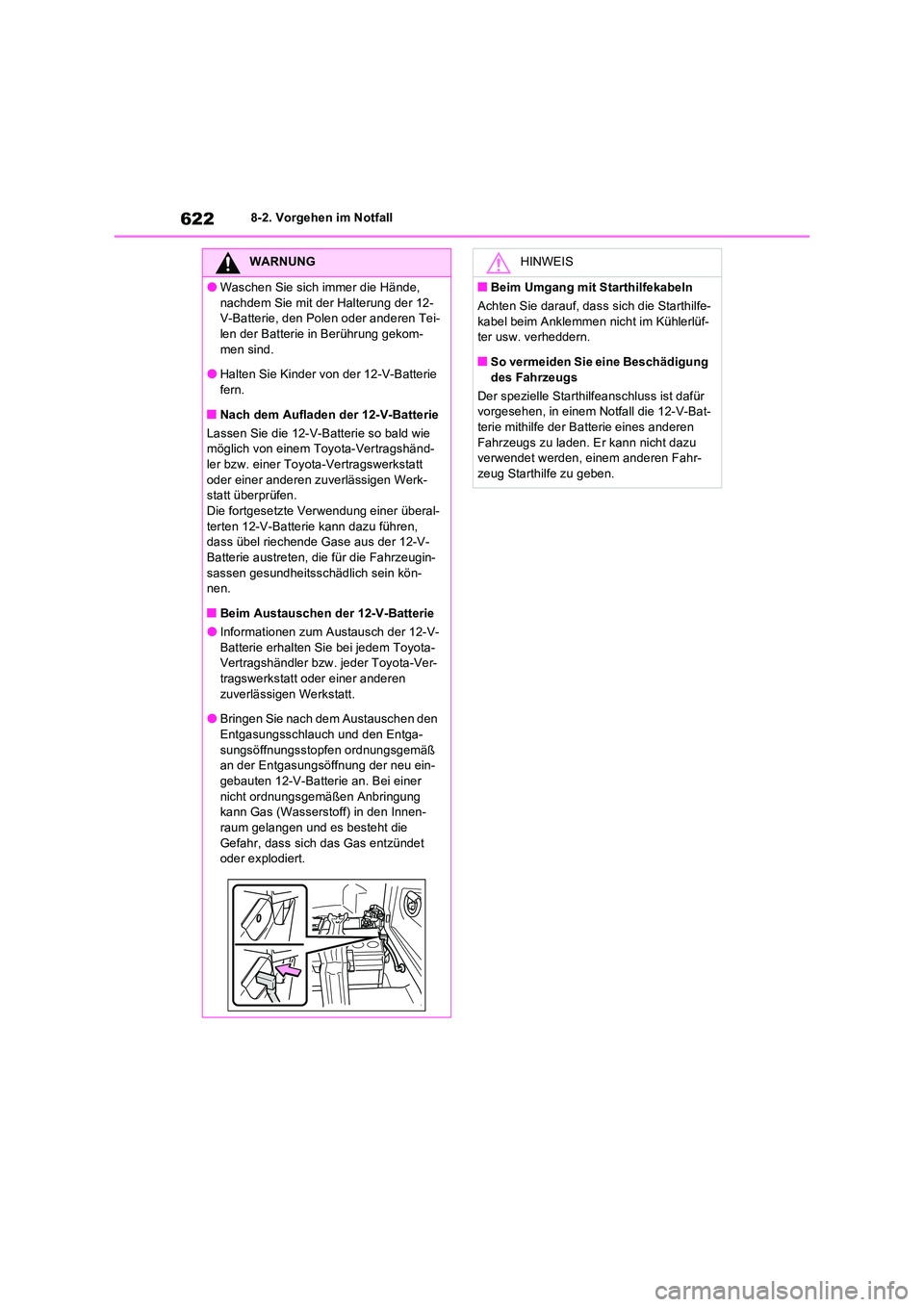

6228-2. Vorgehen im Notfall
WARNUNG
OWaschen Sie sich immer die Hände,
nachdem Sie mit der Halterung der 12- V-Batterie, den Polen oder anderen Tei-len der Batterie in Berührung gekom-
men sind.
OHalten Sie Kinder von der 12-V-Batterie fern.
QNach dem Aufladen der 12-V-Batterie
Lassen Sie die 12-V-Batterie so bald wie möglich von einem Toyota-Vertragshänd- ler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werk- statt überprüfen.Die fortgesetzte Verwendung einer überal-
terten 12-V-Batterie kann dazu führen, dass übel riechende Gase aus der 12-V-Batterie austreten, die für die Fahrzeugin-
sassen gesundheitsschädlich sein kön- nen.
QBeim Austauschen der 12-V-Batterie
OInformationen zum Austausch der 12-V-
Batterie erhalten Sie bei jedem Toyota- Vertragshändler bzw. jeder Toyota-Ver-tragswerkstatt oder einer anderen
zuverlässigen Werkstatt.
OBringen Sie nach dem Austauschen den
Entgasungsschlauch und den Entga- sungsöffnungsstopfen ordnungsgemäß an der Entgasungsöffnung der neu ein-
gebauten 12-V-Batterie an. Bei einer nicht ordnungsgemäßen Anbringung kann Gas (Wasserstoff) in den Innen-
raum gelangen und es besteht die Gefahr, dass sich das Gas entzündet oder explodiert.
HINWEIS
QBeim Umgang mit Starthilfekabeln
Achten Sie darauf, dass sich die Starthilfe-
kabel beim Anklemmen nicht im Kühlerlüf- ter usw. verheddern.
QSo vermeiden Sie eine Beschädigung
des Fahrzeugs
Der spezielle Starthilfeanschluss ist dafür vorgesehen, in einem Notfall die 12-V-Bat-terie mithilfe der Batterie eines anderen
Fahrzeugs zu laden. Er kann nicht dazu verwendet werden, einem anderen Fahr-zeug Starthilfe zu geben.

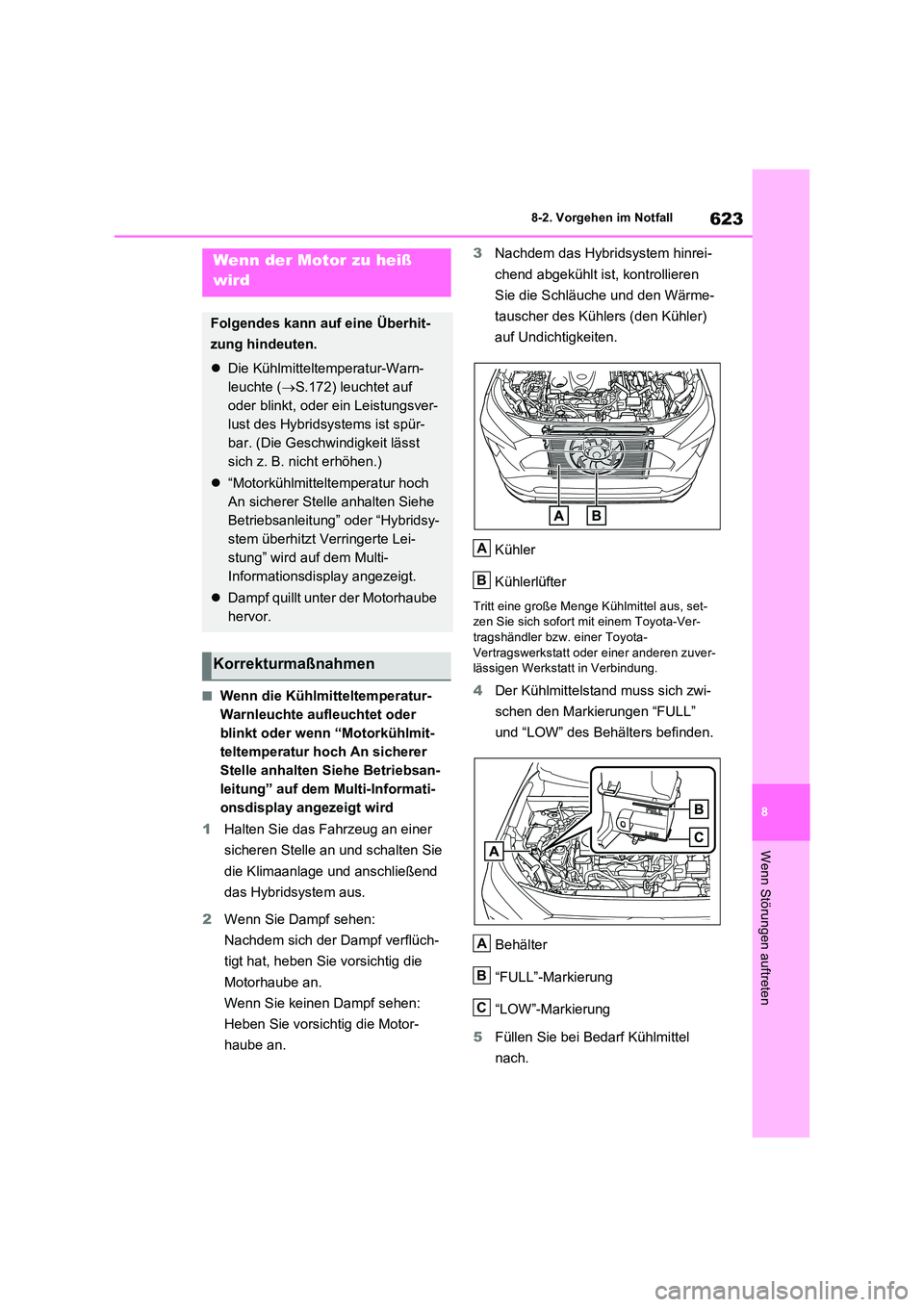

623
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
QWenn die Kühlmitteltemperatur-
Warnleuchte aufleuchtet oder
blinkt oder wenn “Motorkühlmit-
teltemperatur hoch An sicherer
Stelle anhalten Siehe Betriebsan-
leitung” auf dem Multi-Informati-
onsdisplay angezeigt wird
1 Halten Sie das Fahrzeug an einer
sicheren Stelle an und schalten Sie
die Klimaanlage und anschließend
das Hybridsystem aus.
2 Wenn Sie Dampf sehen:
Nachdem sich der Dampf verflüch-
tigt hat, heben Sie vorsichtig die
Motorhaube an.
Wenn Sie keinen Dampf sehen:
Heben Sie vorsichtig die Motor-
haube an.
3 Nachdem das Hybridsystem hinrei-
chend abgekühlt ist, kontrollieren
Sie die Schläuche und den Wärme-
tauscher des Kühlers (den Kühler)
auf Undichtigkeiten.
Kühler
Kühlerlüfter
Tritt eine große Menge Kühlmittel aus, set- zen Sie sich sofort mit einem Toyota-Ver-
tragshändler bzw. einer Toyota- Vertragswerkstatt oder einer anderen zuver-lässigen Werkstatt in Verbindung.
4 Der Kühlmittelstand muss sich zwi-
schen den Markierungen “FULL”
und “LOW” des Behälters befinden.
Behälter
“FULL”-Markierung
“LOW”-Markierung
5 Füllen Sie bei Bedarf Kühlmittel
nach.
Wenn der Motor zu heiß
wird
Folgendes kann auf eine Überhit-
zung hindeuten.
 Die Kühlmitteltemperatur-Warn-
leuchte ( S.172) leuchtet auf
oder blinkt, oder ein Leistungsver-
lust des Hybridsystems ist spür-
bar. (Die Geschwindigkeit lässt
sich z. B. nicht erhöhen.)
 “Motorkühlmitteltemperatur hoch
An sicherer Stelle anhalten Siehe
Betriebsanleitung” oder “Hybridsy-
stem überhitzt Verringerte Lei-
stung” wird auf dem Multi-
Informationsdisplay angezeigt.
 Dampf quillt unter der Motorhaube
hervor.
Korrekturmaßnahmen
A
B
A
B
C

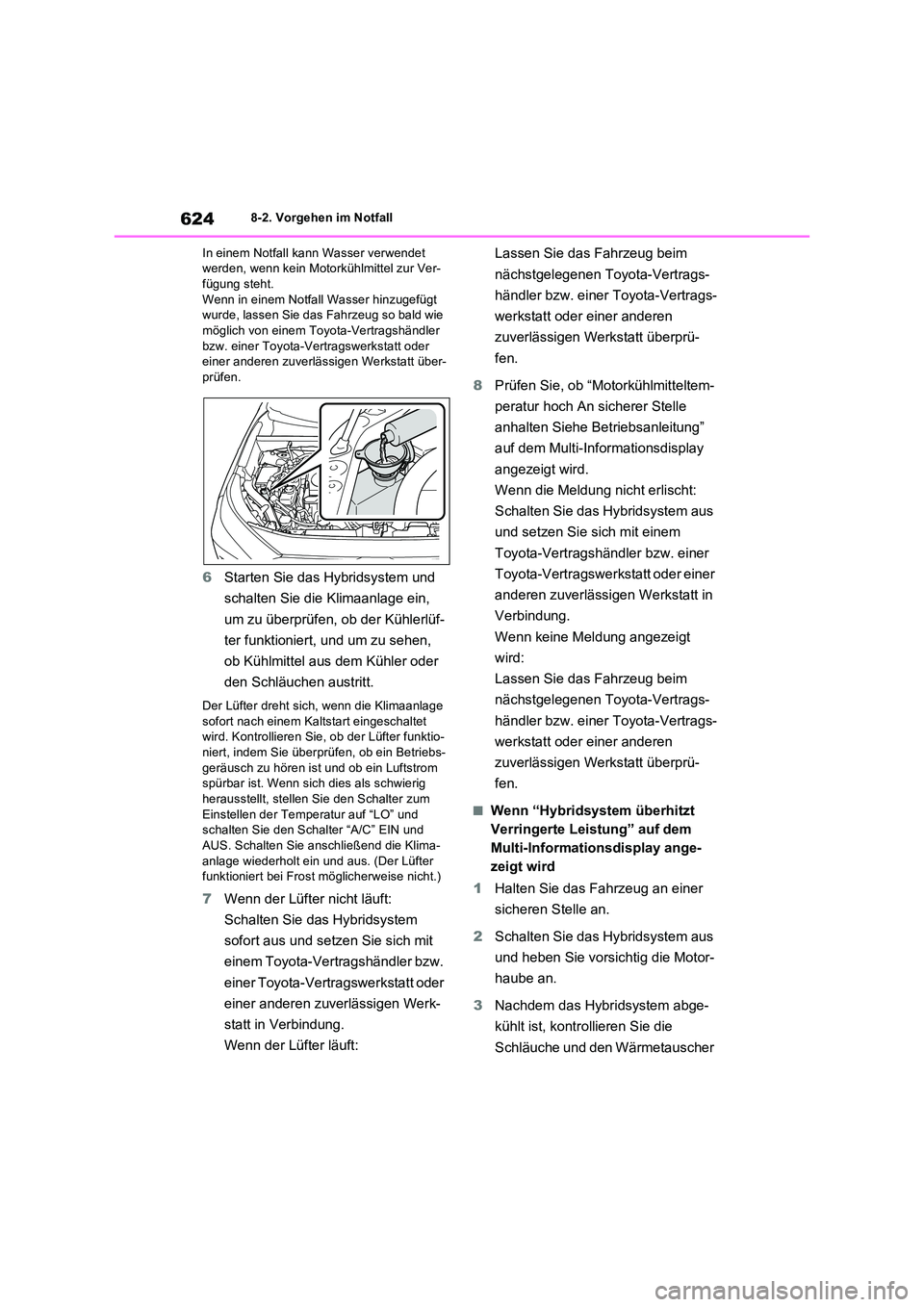

6248-2. Vorgehen im Notfall
In einem Notfall kann Wasser verwendet werden, wenn kein Motorkühlmittel zur Ver-fügung steht.
Wenn in einem Notfall Wasser hinzugefügt wurde, lassen Sie das Fahrzeug so bald wie möglich von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt über-prüfen.
6 Starten Sie das Hybridsystem und
schalten Sie die Klimaanlage ein,
um zu überprüfen, ob der Kühlerlüf-
ter funktioniert, und um zu sehen,
ob Kühlmittel aus dem Kühler oder
den Schläuchen austritt.
Der Lüfter dreht sich, wenn die Klimaanlage sofort nach einem Kaltstart eingeschaltet wird. Kontrollieren Sie, ob der Lüfter funktio-
niert, indem Sie überprüfen, ob ein Betriebs- geräusch zu hören ist und ob ein Luftstrom spürbar ist. Wenn sich dies als schwierig
herausstellt, stellen Sie den Schalter zum Einstellen der Temperatur auf “LO” und schalten Sie den Schalter “A/C” EIN und
AUS. Schalten Sie anschließend die Klima- anlage wiederholt ein und aus. (Der Lüfter funktioniert bei Frost möglicherweise nicht.)
7 Wenn der Lüfter nicht läuft:
Schalten Sie das Hybridsystem
sofort aus und setzen Sie sich mit
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werk-
statt in Verbindung.
Wenn der Lüfter läuft:
Lassen Sie das Fahrzeug beim
nächstgelegenen Toyota-Vertrags-
händler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt überprü-
fen.
8 Prüfen Sie, ob “Motorkühlmitteltem-
peratur hoch An sicherer Stelle
anhalten Siehe Betriebsanleitung”
auf dem Multi-Informationsdisplay
angezeigt wird.
Wenn die Meldung nicht erlischt:
Schalten Sie das Hybridsystem aus
und setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in
Verbindung.
Wenn keine Meldung angezeigt
wird:
Lassen Sie das Fahrzeug beim
nächstgelegenen Toyota-Vertrags-
händler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt überprü-
fen.
QWenn “Hybridsystem überhitzt
Verringerte Leistung” auf dem
Multi-Informationsdisplay ange-
zeigt wird
1 Halten Sie das Fahrzeug an einer
sicheren Stelle an.
2 Schalten Sie das Hybridsystem aus
und heben Sie vorsichtig die Motor-
haube an.
3 Nachdem das Hybridsystem abge-
kühlt ist, kontrollieren Sie die
Schläuche und den Wärmetauscher

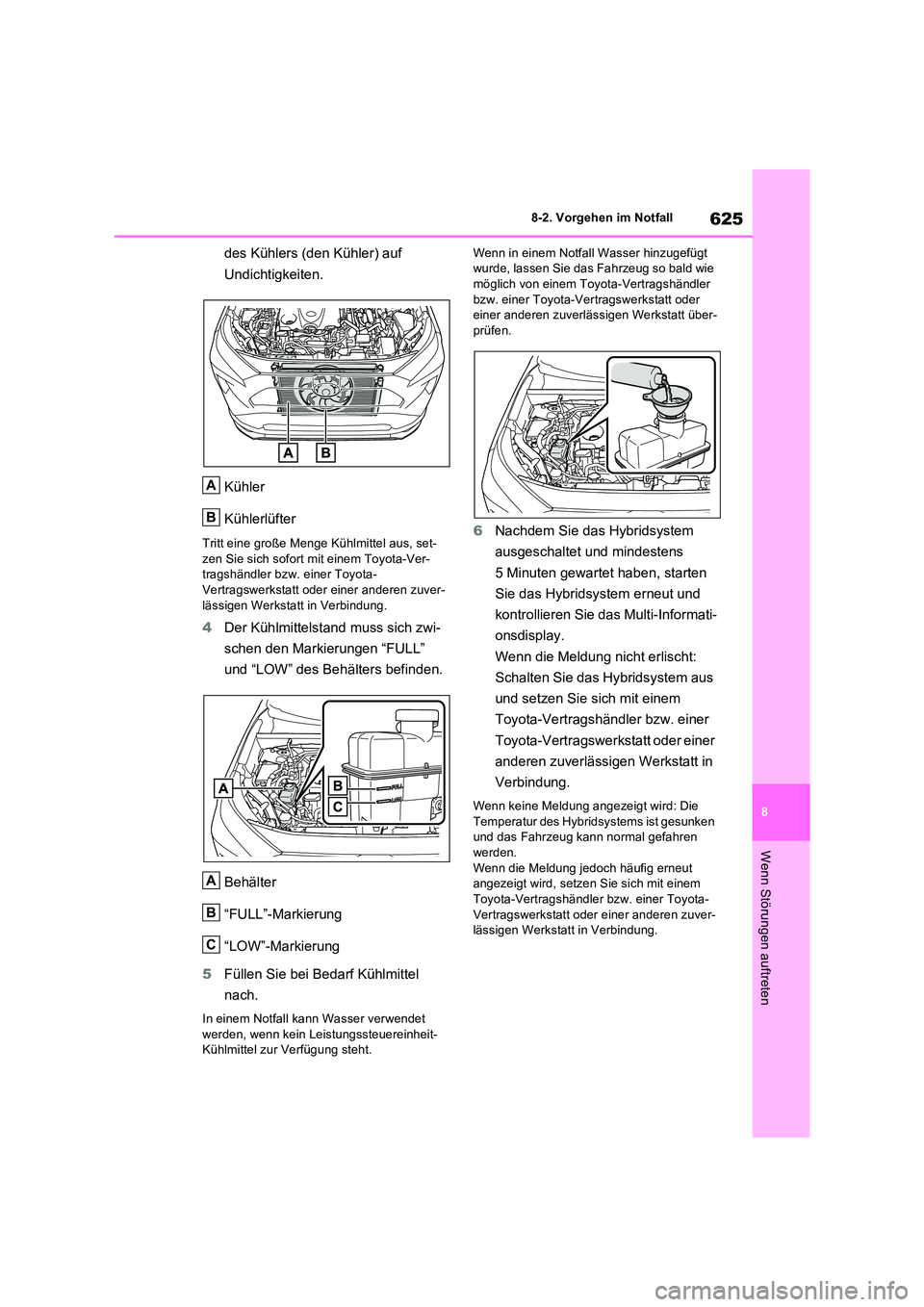

625
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
des Kühlers (den Kühler) auf
Undichtigkeiten.
Kühler
Kühlerlüfter
Tritt eine große Menge Kühlmittel aus, set- zen Sie sich sofort mit einem Toyota-Ver-tragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuver- lässigen Werkstatt in Verbindung.
4 Der Kühlmittelstand muss sich zwi-
schen den Markierungen “FULL”
und “LOW” des Behälters befinden.
Behälter
“FULL”-Markierung
“LOW”-Markierung
5 Füllen Sie bei Bedarf Kühlmittel
nach.
In einem Notfall kann Wasser verwendet werden, wenn kein Leistungssteuereinheit-Kühlmittel zur Verfügung steht.
Wenn in einem Notfall Wasser hinzugefügt wurde, lassen Sie das Fahrzeug so bald wie möglich von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt über-prüfen.
6 Nachdem Sie das Hybridsystem
ausgeschaltet und mindestens
5 Minuten gewartet haben, starten
Sie das Hybridsystem erneut und
kontrollieren Sie das Multi-Informati-
onsdisplay.
Wenn die Meldung nicht erlischt:
Schalten Sie das Hybridsystem aus
und setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in
Verbindung.
Wenn keine Meldung angezeigt wird: Die
Temperatur des Hybridsystems ist gesunken und das Fahrzeug kann normal gefahren werden.
Wenn die Meldung jedoch häufig erneut angezeigt wird, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuver- lässigen Werkstatt in Verbindung.
A
B
A
B
C

6268-2. Vorgehen im Notfall

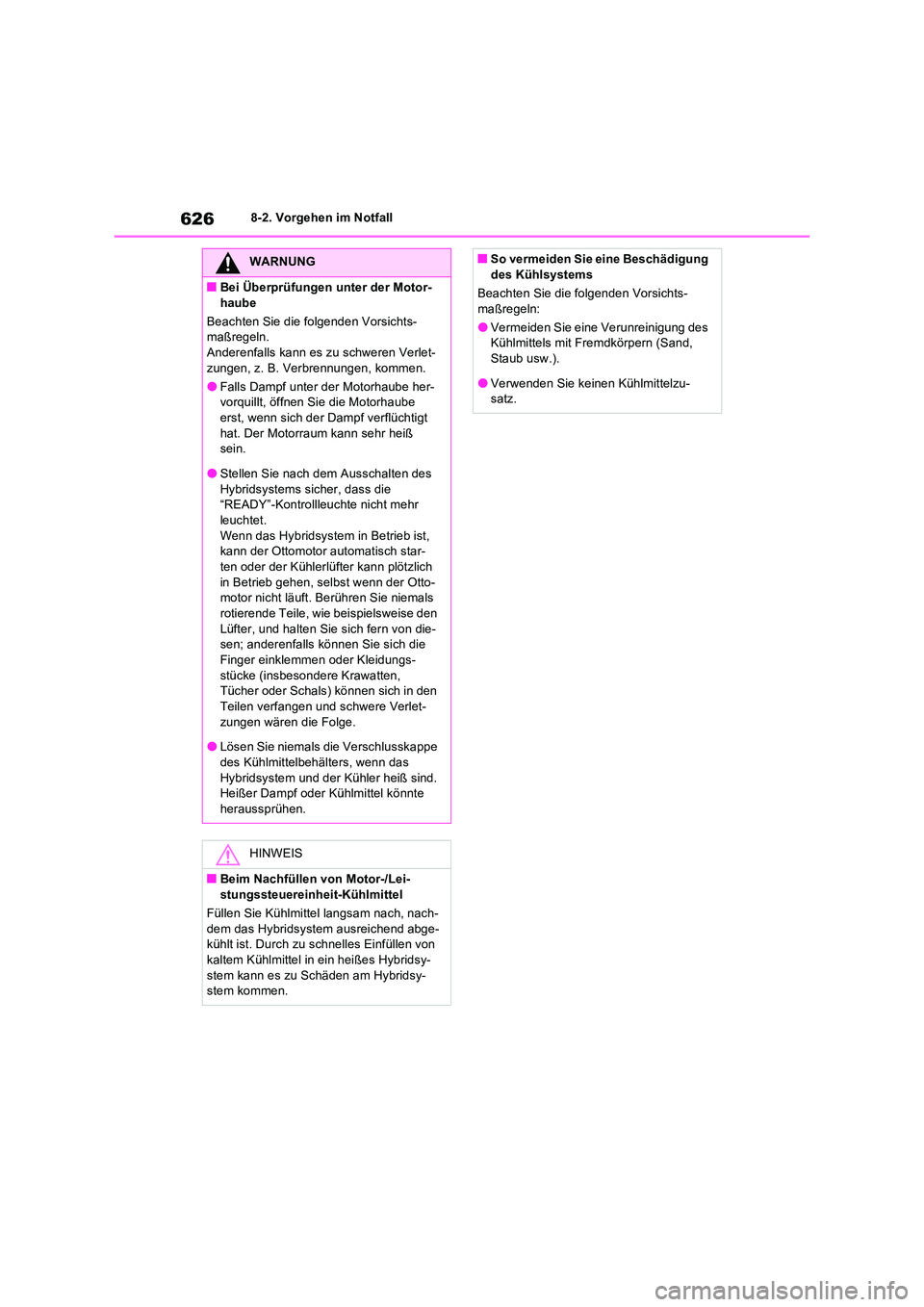

WARNUNG
QBei Überprüfungen unter der Motor-
haube
Beachten Sie die folgenden Vorsichts- maßregeln.Anderenfalls kann es zu schweren Verlet-
zungen, z. B. Verbrennungen, kommen.
OFalls Dampf unter der Motorhaube her- vorquillt, öffnen Sie die Motorhaube erst, wenn sich der Dampf verflüchtigt
hat. Der Motorraum kann sehr heiß sein.
OStellen Sie nach dem Ausschalten des
Hybridsystems sicher, dass die “READY”-Kontrollleuchte nicht mehr leuchtet.
Wenn das Hybridsystem in Betrieb ist, kann der Ottomotor automatisch star-ten oder der Kühlerlü fter kann plötzlich
in Betrieb gehen, selbst wenn der Otto- motor nicht läuft. Berühren Sie niemals rotierende Teile, wie beispielsweise den
Lüfter, und halten Sie sich fern von die- sen; anderenfalls können Sie sich die Finger einklemmen oder Kleidungs-
stücke (insbesondere Krawatten, Tücher oder Schals) können sich in den Teilen verfangen und schwere Verlet-
zungen wären die Folge.
OLösen Sie niemals die Verschlusskappe
des Kühlmittelbehälters, wenn das Hybridsystem und der Kühler heiß sind.Heißer Dampf oder Kühlmittel könnte
heraussprühen.
HINWEIS
QBeim Nachfüllen von Motor-/Lei- stungssteuereinheit-Kühlmittel
Füllen Sie Kühlmittel langsam nach, nach-
dem das Hybridsystem ausreichend abge- kühlt ist. Durch zu schnelles Einfüllen von kaltem Kühlmittel in ein heißes Hybridsy-
stem kann es zu Schäden am Hybridsy- stem kommen.
QSo vermeiden Sie eine Beschädigung des Kühlsystems
Beachten Sie die folgenden Vorsichts-
maßregeln:
OVermeiden Sie eine Verunreinigung des Kühlmittels mit Fremdkörpern (Sand, Staub usw.).
OVerwenden Sie keinen Kühlmittelzu-satz.

627
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten

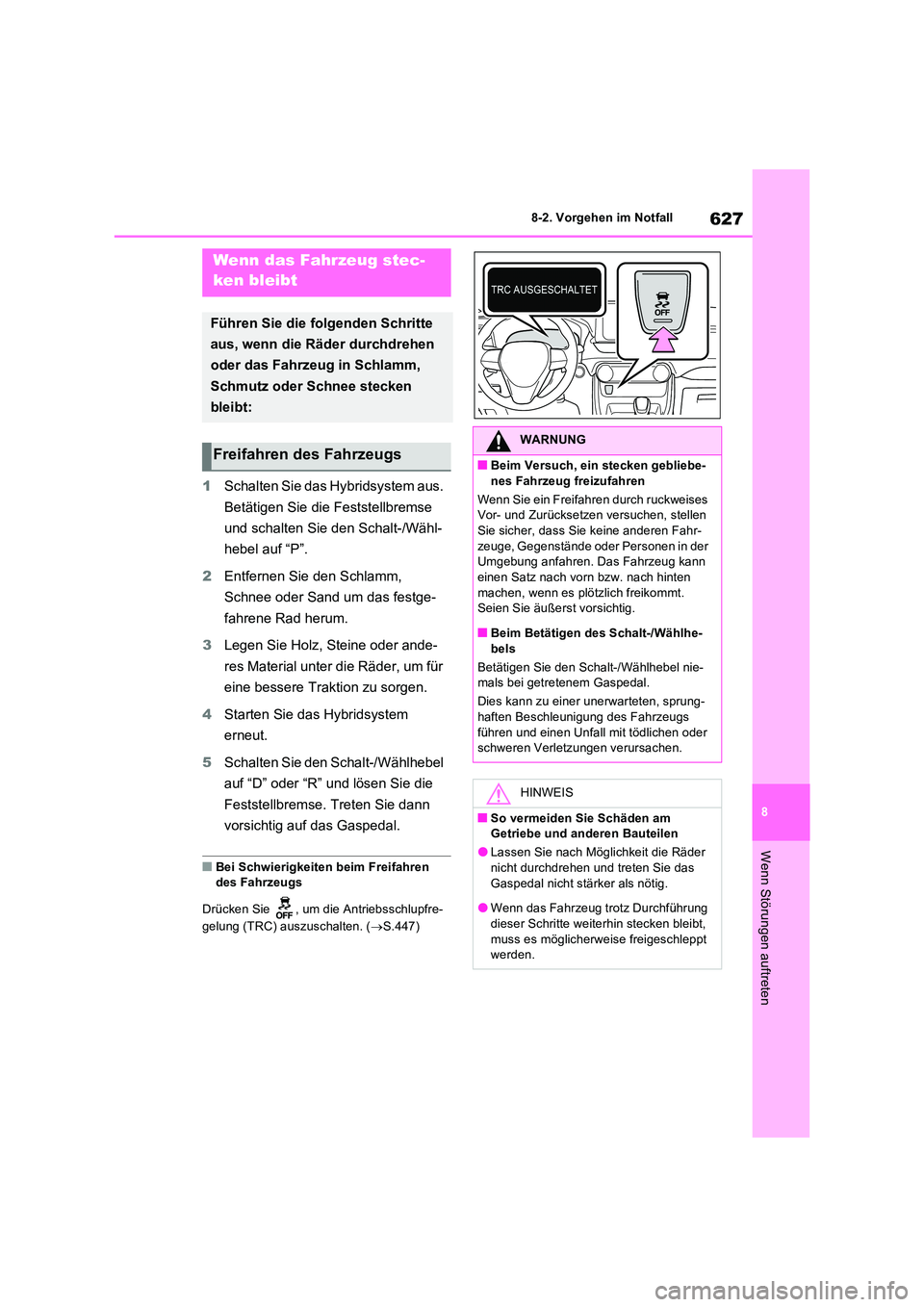

1 Schalten Sie das Hybridsystem aus.
Betätigen Sie die Feststellbremse
und schalten Sie den Schalt-/Wähl-
hebel auf “P”.
2 Entfernen Sie den Schlamm,
Schnee oder Sand um das festge-
fahrene Rad herum.
3 Legen Sie Holz, Steine oder ande-
res Material unter die Räder, um für
eine bessere Traktion zu sorgen.
4 Starten Sie das Hybridsystem
erneut.
5 Schalten Sie den Schalt-/Wählhebel
auf “D” oder “R” und lösen Sie die
Feststellbremse. Treten Sie dann
vorsichtig auf das Gaspedal.
QBei Schwierigkeiten beim Freifahren des Fahrzeugs
Drücken Sie , um die Antriebsschlupfre-
gelung (TRC) auszuschalten. ( S.447)
Wenn das Fahrzeug stec-
ken bleibt
Führen Sie die folgenden Schritte
aus, wenn die Räder durchdrehen
oder das Fahrzeug in Schlamm,
Schmutz oder Schnee stecken
bleibt:
Freifahren des Fahrzeugs
WARNUNG
QBeim Versuch, ein stecken gebliebe-
nes Fahrzeug freizufahren
Wenn Sie ein Freifahren durch ruckweises Vor- und Zurücksetzen versuchen, stellen Sie sicher, dass Sie keine anderen Fahr-
zeuge, Gegenstände oder Personen in der Umgebung anfahren. Das Fahrzeug kann einen Satz nach vorn bzw. nach hinten
machen, wenn es plötzlich freikommt. Seien Sie äußerst vorsichtig.
QBeim Betätigen des Schalt-/Wählhe-
bels
Betätigen Sie den Schalt-/Wählhebel nie- mals bei getretenem Gaspedal.
Dies kann zu einer unerwarteten, sprung- haften Beschleunigung des Fahrzeugs
führen und einen Unfall mit tödlichen oder schweren Verletzungen verursachen.
HINWEIS
QSo vermeiden Sie Schäden am Getriebe und anderen Bauteilen
OLassen Sie nach Möglichkeit die Räder nicht durchdrehen und treten Sie das
Gaspedal nicht stärker als nötig.
OWenn das Fahrzeug trotz Durchführung dieser Schritte weiterhin stecken bleibt,
muss es möglicherweise freigeschleppt werden.

6288-2. Vorgehen im Notfall
