tryk TOYOTA RAV4 PHEV 2021 Brugsanvisning (in Danish)

RAV4 Plug-in Hybrid OM42E06DK
1
6 5
4
3
2
8
7
9
RAV4 PHV
OM42E06DK
L/O 2021/02

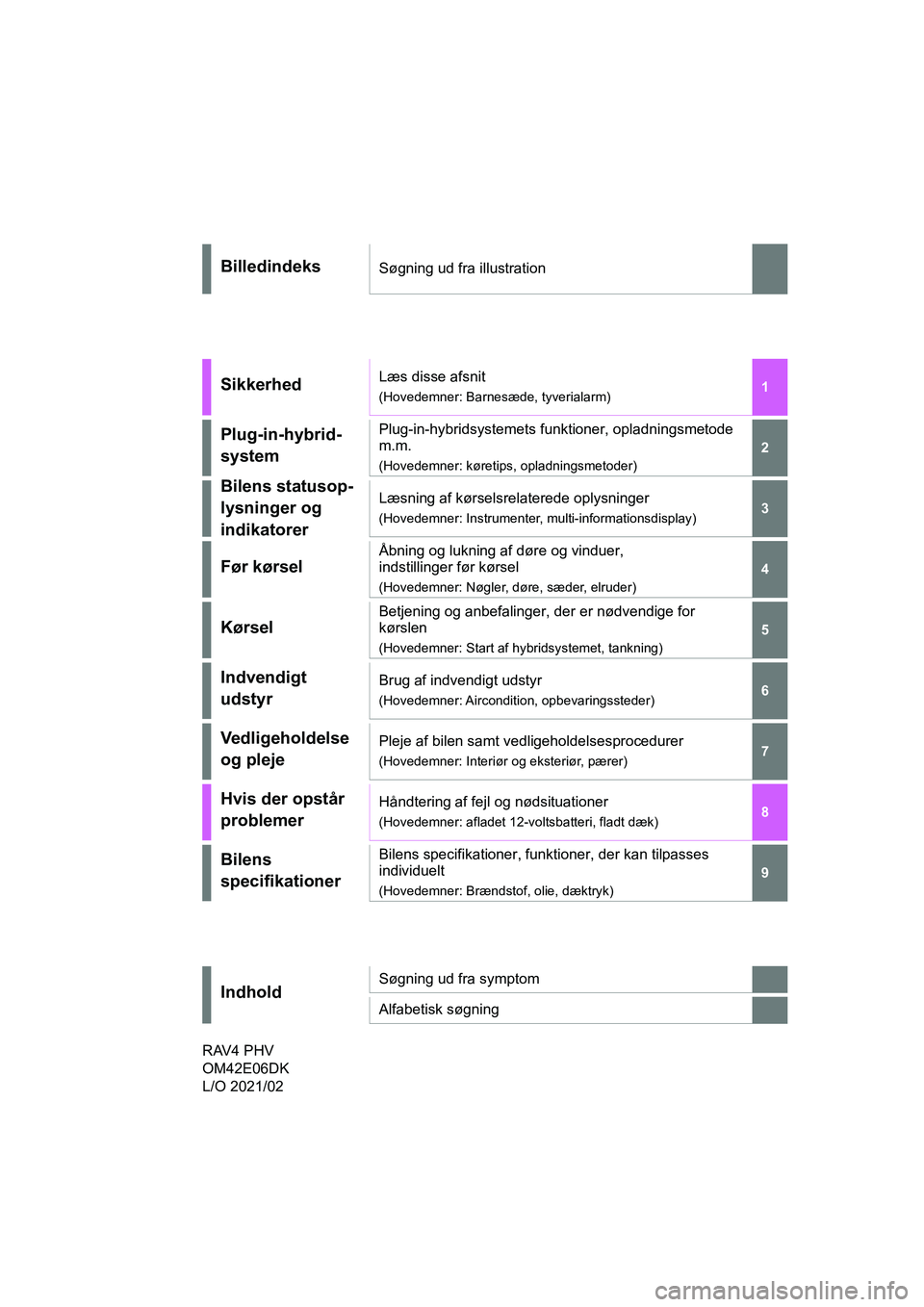

BilledindeksSøgning ud fra illustration
Sikkerhed Læs disse afsnit
(Hovedemner: Barnesæde, tyverialarm)
Plug-in-hybrid-
systemPlug-in-hybridsystemets funktioner, opladningsmetode
m.m.
(Hovedemner: køretips, opladningsmetoder)
Bilens statusop-
lysninger og
indikatorerLæsning af kørselsrelaterede oplysninger
(Hovedemner: Instrumenter, multi-informationsdisplay)
Før kørsel
Åbning og lukning af døre og vinduer,
indstillinger før kørsel
(Hovedemner: Nøgler, døre, sæder, elruder)
Kørsel
Betjening og anbefalinger, der er nødvendige for
kørslen
(Hovedemner: Start af hybridsystemet, tankning)
Indvendigt
udstyrBrug af indvendigt udstyr
(Hovedemner: Aircondition, opbevaringssteder)
Vedligeholdelse
og plejePleje af bilen samt vedligeholdelsesprocedurer
(Hovedemner: Interiør og eksteriør, pærer)
Hvis der opstår
problemerHåndtering af fejl og nødsituationer
(Hovedemner: afladet 12-voltsbatteri, fladt dæk)
Bilens
specifikationerBilens specifikationer, funktioner, der kan tilpasses
individuelt
(Hovedemner: Brændstof, olie, dæktryk)
IndholdSøgning ud fra symptom
Alfabetisk søgning
OM42E06DK.book Page 1 Thursd ay, February 18, 2021 5:07 PM

4INDHOLDSFORTEGNELSE
Fartpilot ...............................382
Fartbegrænser .................... 385
BSM (overvågning af blinde vinkler) ................... 387
Toyota- parkeringshjælpsensor ..... 407
PKSB (parkeringsbremse- assistent) .......................... 414
Parkeringsbremseassistent- funktion (ubevægelige
objekter)............................ 418
Parkeringsbremseassistent- funktion
(trafik bag bilen) ................ 424
Kontakt til valg af kørefunktion ...................... 428
Trail-funktion ....................... 429
Benzinpartikelfilter (GPF-system) ................... 430
Systemer til sikker og let kørsel ................................ 431
5-6. Køretips Tip til vinterkørsel................ 438
Forholdsregler i forbindelse med brugskøretøjer .......... 441
6-1. Brug af aircondition- og afdugningssystemet
Automatisk aircondition....... 446
Fjernbetjent aircondition ..... 454
Ratvarme/sædevarme foran/sædevarme og
sædeblæsere
foran/sædevarme
bagsæde........................... 4566-2. Brug af kabinelys
Liste over kabinelys ............ 459
6-3. Brug af opbevaringssteder
Liste over
opbevaringssteder ............ 461
Bagagerumsudstyr.............. 465
6-4. Brug af andet indvendigt udstyr
Andet indvendigt udstyr ...... 469
7-1. Vedligeholdelse og pleje Udvendig rengøring og beskyttelse af bilen ........... 480
Indvendig rengøring og beskyttelse af bilen ........... 483
7-2. Vedligeholdelse Krav til vedligeholdelse ....... 486
7-3. Gør det selv- vedligeholdelse
Sikkerhedsforanstaltninger
ved gør det selv-
vedligeholdelse ................. 488
Motorhjelm ......................... 490
Anbringelse af en værkstedsdonkraft ............ 491
Motorrum ............................ 493
12-voltsbatteri ..................... 498
Dæk .................................... 501
Dæktryk .............................. 521
Hjul...................................... 522
Friskluftfilter ........................ 523
6Indvendigt udstyr
7Vedligeholdelse og pleje
OM42E06DK.book Page 4 Thursd ay, February 18, 2021 5:07 PM

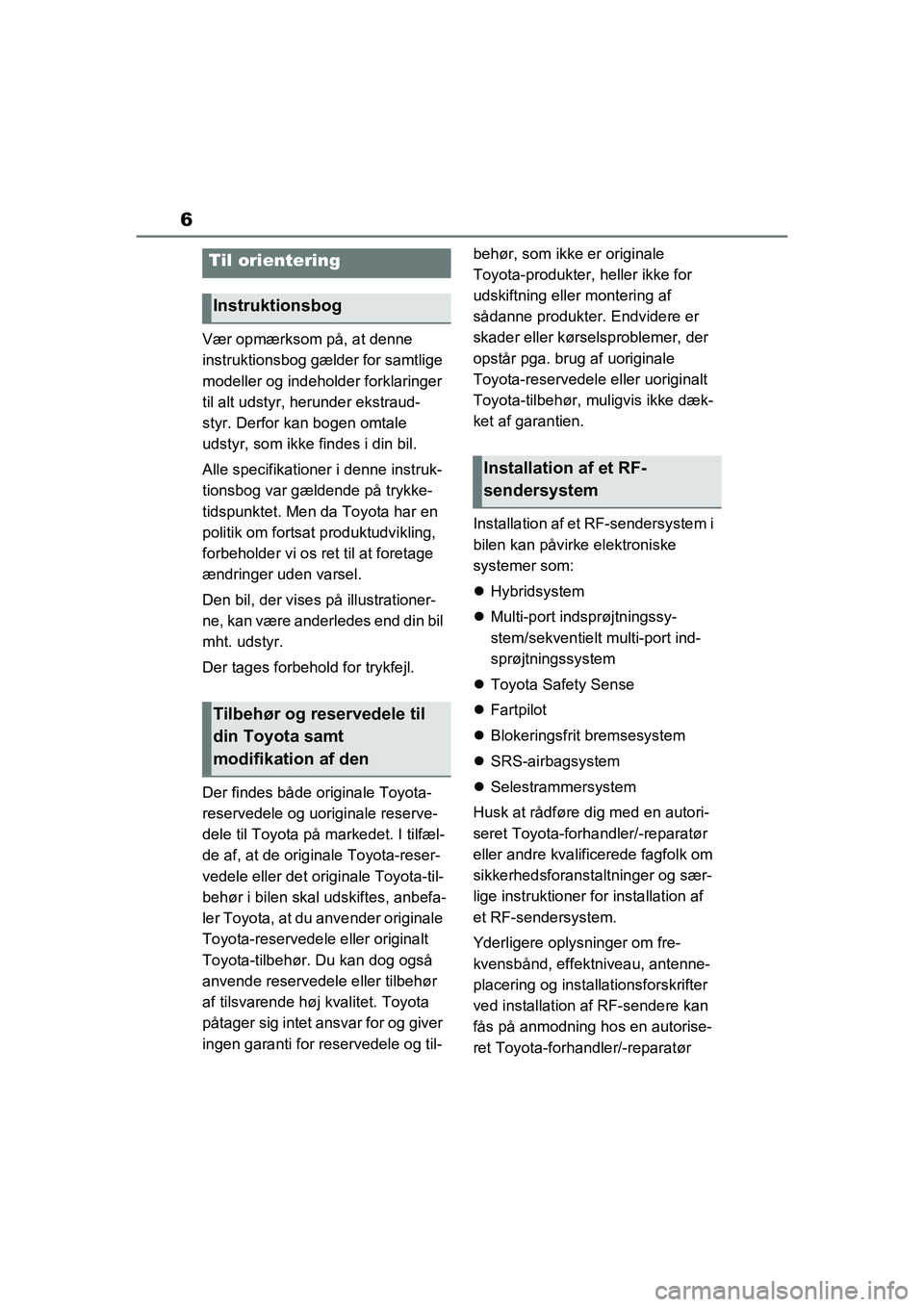

6
Vær opmærksom på, at denne
instruktionsbog gælder for samtlige
modeller og indeholder forklaringer
til alt udstyr, herunder ekstraud-
styr. Derfor kan bogen omtale
udstyr, som ikke findes i din bil.
Alle specifikationer i denne instruk-
tionsbog var gældende på trykke-
tidspunktet. Men da Toyota har en
politik om fortsat produktudvikling,
forbeholder vi os ret til at foretage
ændringer uden varsel.
Den bil, der vises på illustrationer-
ne, kan være anderledes end din bil
mht. udstyr.
Der tages forbehold for trykfejl.
Der findes både originale Toyota-
reservedele og uoriginale reserve-
dele til Toyota på markedet. I tilfæl-
de af, at de originale Toyota-reser-
vedele eller det originale Toyota-til-
behør i bilen skal udskiftes, anbefa-
ler Toyota, at du anvender originale
Toyota-reservedele eller originalt
Toyota-tilbehør. Du kan dog også
anvende reservedele eller tilbehør
af tilsvarende høj kvalitet. Toyota
påtager sig intet ansvar for og giver
ingen garanti for reservedele og til- behør, som ikke er originale
Toyota-produkter, heller ikke for
udskiftning eller montering af
sådanne produkter. Endvidere er
skader eller kørselsproblemer, der
opstår pga. brug af uoriginale
Toyota-reservedele eller uoriginalt
Toyota-tilbehør, muligvis ikke dæk-
ket af garantien.
Installation af et RF-sendersystem i
bilen kan påvirke elektroniske
systemer som:

Hybridsystem
 Multi-port indsprøjtningssy-
stem/sekventielt multi-port ind-
sprøjtningssystem
 Toyota Safety Sense
 Fartpilot
 Blokeringsfrit bremsesystem
 SRS-airbagsystem
 Selestrammersystem
Husk at rådføre dig med en autori-
seret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk om
sikkerhedsforanstaltninger og sær-
lige instruktioner for installation af
et RF-sendersystem.
Yderligere oplysninger om fre-
kvensbånd, effektniveau, antenne-
placering og installationsforskrifter
ved installation af RF-sendere kan
fås på anmodning hos en autorise-
ret Toyota-forhandler/-reparatør
Til orientering
Instruktionsbog
Tilbehør og reservedele til
din Toyota samt
modifikation af den
Installation af et RF-
sendersystem
OM42E06DK.book Page 6 Thursd ay, February 18, 2021 5:07 PM

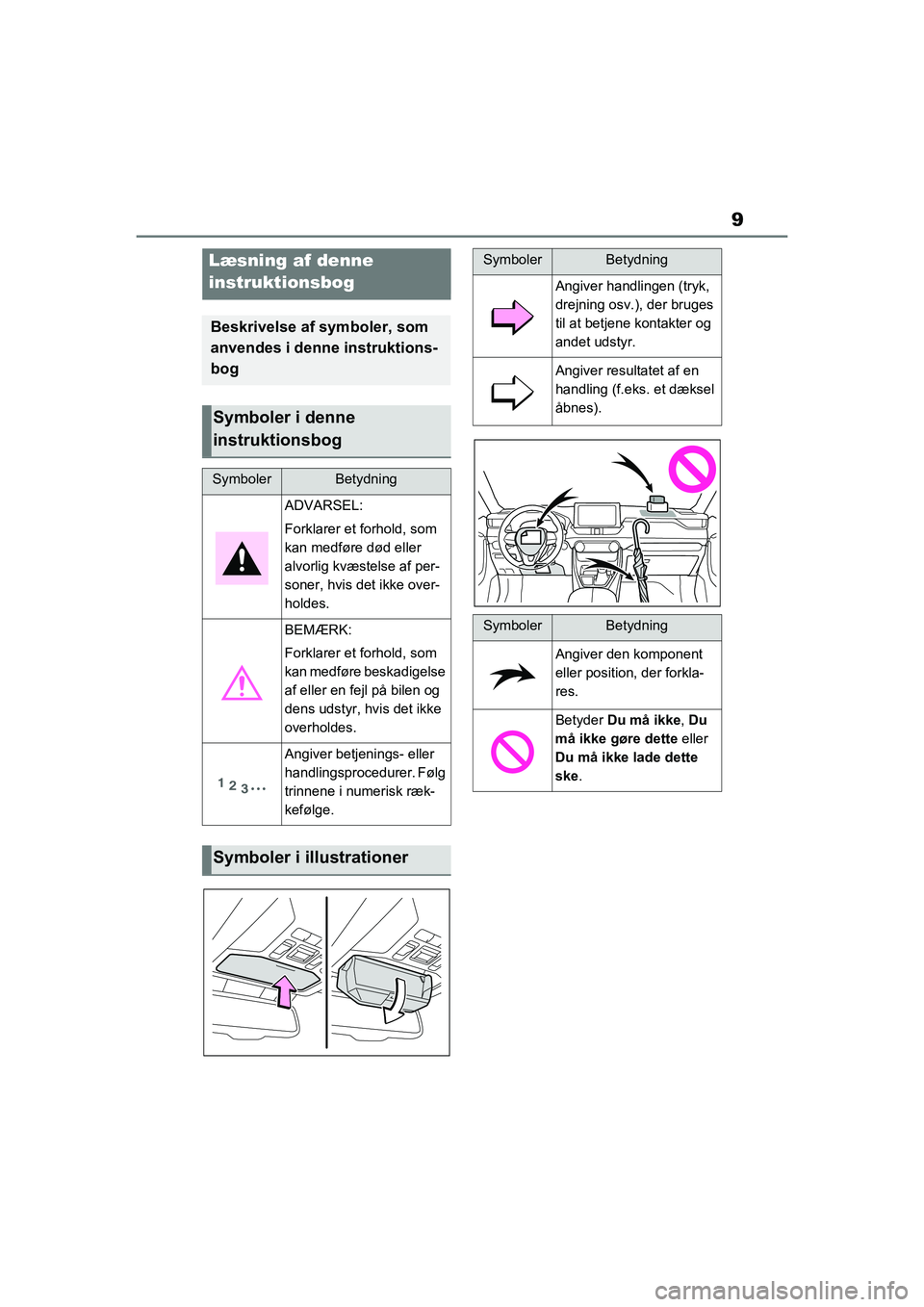

9
Læsning af denne
instruktionsbog
Beskrivelse af symboler, som
anvendes i denne instruktions-
bog
Symboler i denne
instruktionsbog
SymbolerBetydning
ADVARSEL:
Forklarer et forhold, som
kan medføre død eller
alvorlig kvæstelse af per-
soner, hvis det ikke over-
holdes.
BEMÆRK:
Forklarer et forhold, som
kan medføre beskadigelse
af eller en fejl på bilen og
dens udstyr, hvis det ikke
overholdes.
Angiver betjenings- eller
handlingsprocedurer. Følg
trinnene i numerisk ræk-
kefølge.
Symboler i illustrationer
SymbolerBetydning
Angiver handlingen (tryk,
drejning osv.), der bruges
til at betjene kontakter og
andet udstyr.
Angiver resultatet af en
handling (f.eks. et dæksel
åbnes).
SymbolerBetydning
Angiver den komponent
eller position, der forkla-
res.
Betyder Du må ikke , Du
må ikke gøre dette eller
Du må ikke lade dette
ske.
OM42E06DK.book Page 9 Thursd ay, February 18, 2021 5:07 PM

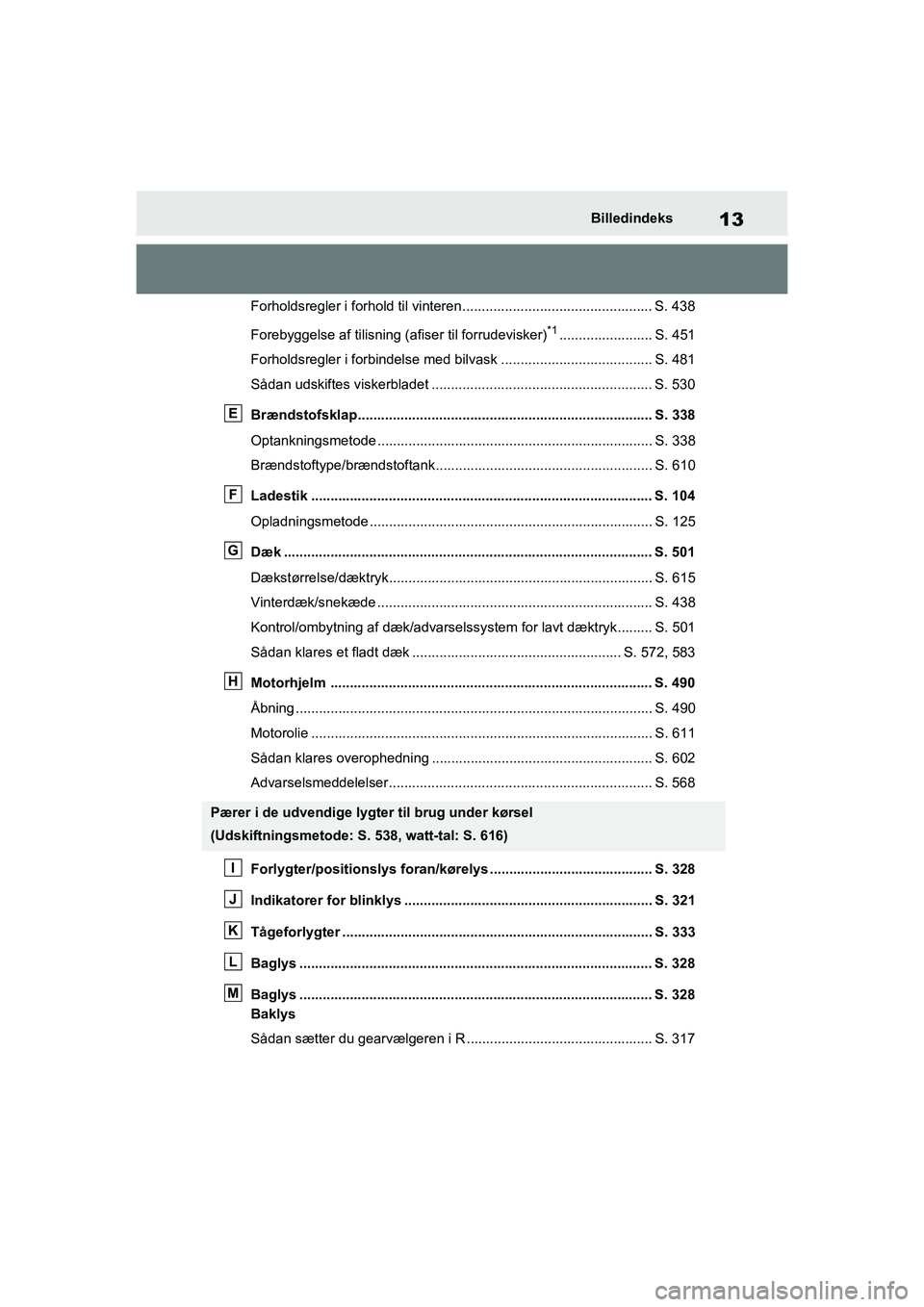

13Billedindeks
Forholdsregler i forhold til vinteren................................................. S. 438
Forebyggelse af tilisning (afiser til forrudevisker)
*1........................ S. 451
Forholdsregler i forbindelse med bilv ask ....................................... S. 481
Sådan udskiftes viskerbladet ............... .......................................... S. 530
Brændstofsklap............................................................................ S. 338
Optankningsmetode ....................................................................... S. 338
Brændstoftype/brændstoftank........................................................ S. 610
Ladestik ........................................................................................ S. 104
Opladningsmetode ......................................................................... S. 125
Dæk ............................................................................................... S. 501
Dækstørrelse/dæktryk.................................................................... S. 615
Vinterdæk/snekæde ....................................................................... S. 438
Kontrol/ombytning af dæk/advarselss ystem for lavt dæktryk......... S. 501
Sådan klares et fladt dæk ...................................................... S. 572, 583
Motorhjelm ................................................................................... S. 490
Åbning ............................................................................................ S. 490
Motorolie ........................................................................................ S. 611
Sådan klares overophedning ......................................................... S. 602
Advarselsmeddelelser......... ........................................................ ... S. 568
Forlygter/positionslys foran/kørelys .......................................... S. 328
Indikatorer for blinklys ................................................................ S. 321
Tågeforlygter ................................................................................ S. 333
Baglys ........................................................................................... S. 328
Baglys ........................................................................................... S. 328
Baklys
Sådan sætter du gearvælgeren i R ................................................ S. 317
Pærer i de udvendige lygter til brug under kørsel
(Udskiftningsmetode: S. 538, watt-tal: S. 616)
E
F
G
H
I
J
K
L
M
OM42E06DK.book Page 13 Thursd ay, February 18, 2021 5:07 PM

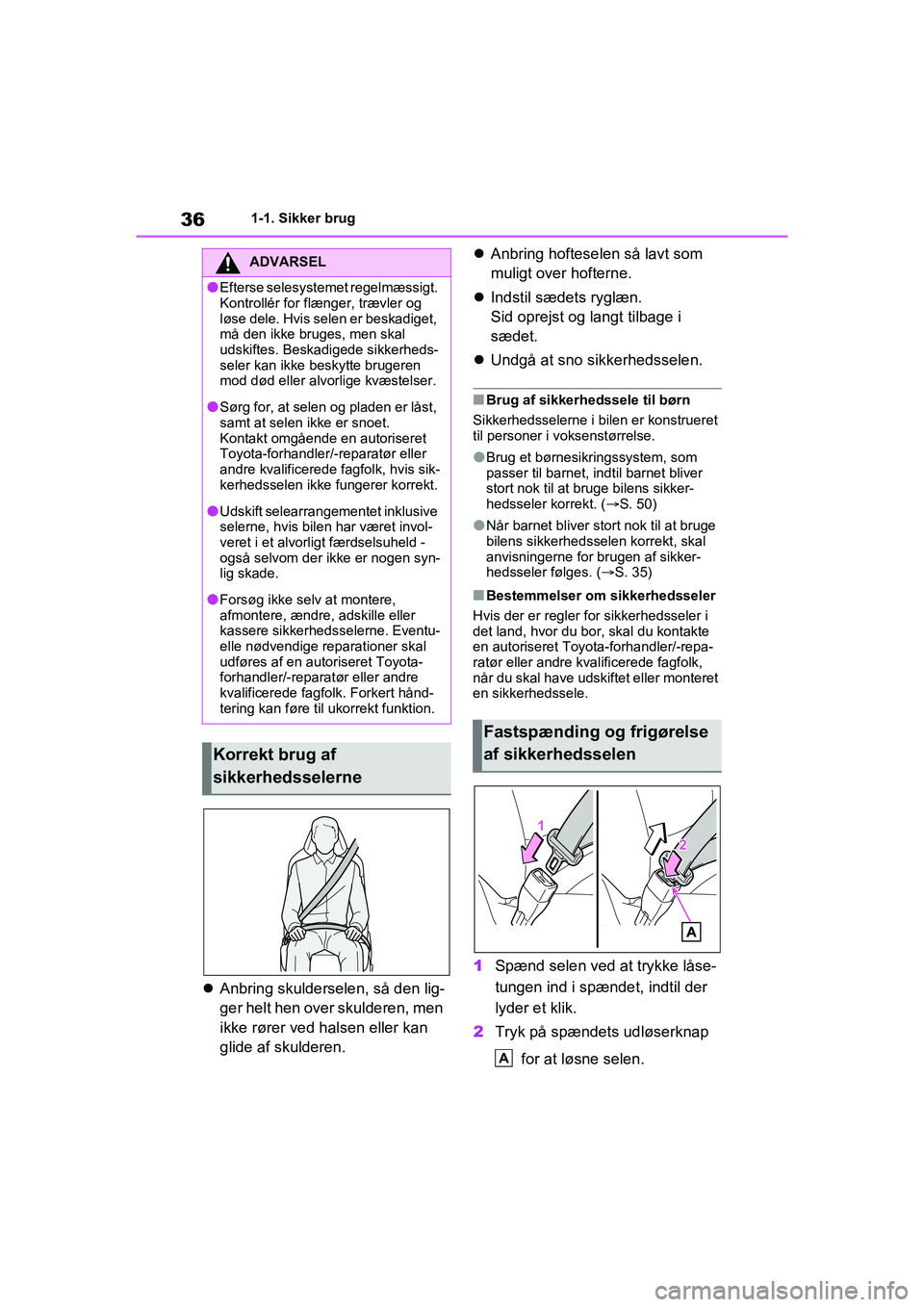

361-1. Sikker brug
Anbring skulderselen, så den lig-
ger helt hen over skulderen, men
ikke rører ved halsen eller kan
glide af skulderen. 
Anbring hofteselen så lavt som
muligt over hofterne.
 Indstil sædets ryglæn.
Sid oprejst og langt tilbage i
sædet.
 Undgå at sno sikkerhedsselen.
nBrug af sikkerhedssele til børn
Sikkerhedsselerne i bilen er konstrueret
til personer i voksenstørrelse.
lBrug et børnesikringssystem, som
passer til barnet, indtil barnet bliver
stort nok til at bruge bilens sikker-
hedsseler korrekt. ( S. 50)
lNår barnet bliver stort nok til at bruge
bilens sikkerhedsselen korrekt, skal
anvisningerne for brugen af sikker-
hedsseler følges. (S. 35)
nBestemmelser om sikkerhedsseler
Hvis der er regler for sikkerhedsseler i
det land, hvor du bor, skal du kontakte
en autoriseret Toyota-forhandler/-repa-
ratør eller andre kvalificerede fagfolk,
når du skal have udskiftet eller monteret
en sikkerhedssele.
1 Spænd selen ved at trykke låse-
tungen ind i spændet, indtil der
lyder et klik.
2 Tryk på spændets udløserknap
for at løsne selen.
ADVARSEL
lEfterse selesystemet regelmæssigt.
Kontrollér for flænger, trævler og
løse dele. Hvis selen er beskadiget,
må den ikke bruges, men skal
udskiftes. Beskadigede sikkerheds-
seler kan ikke be skytte brugeren
mod død eller alvorlige kvæstelser.
lSørg for, at selen og pladen er låst,
samt at selen ikke er snoet.
Kontakt omgående en autoriseret
Toyota-forhandler/ -reparatør eller
andre kvalificerede fagfolk, hvis sik-
kerhedsselen ikke fungerer korrekt.
lUdskift selearrangementet inklusive
selerne, hvis bilen har været invol-
veret i et alvorligt færdselsuheld -
også selvom der ikke er nogen syn-
lig skade.
lForsøg ikke selv at montere,
afmontere, ændre, adskille eller
kassere sikkerhedsse lerne. Eventu-
elle nødvendige reparationer skal
udføres af en autoriseret Toyota-
forhandler/-reparatør eller andre
kvalificerede fagfolk. Forkert hånd-
tering kan føre til ukorrekt funktion.
Korrekt brug af
sikkerhedsselerne
Fastspænding og frigørelse
af sikkerhedsselen
A
OM42E06DK.book Page 36 Thursd ay, February 18, 2021 5:07 PM

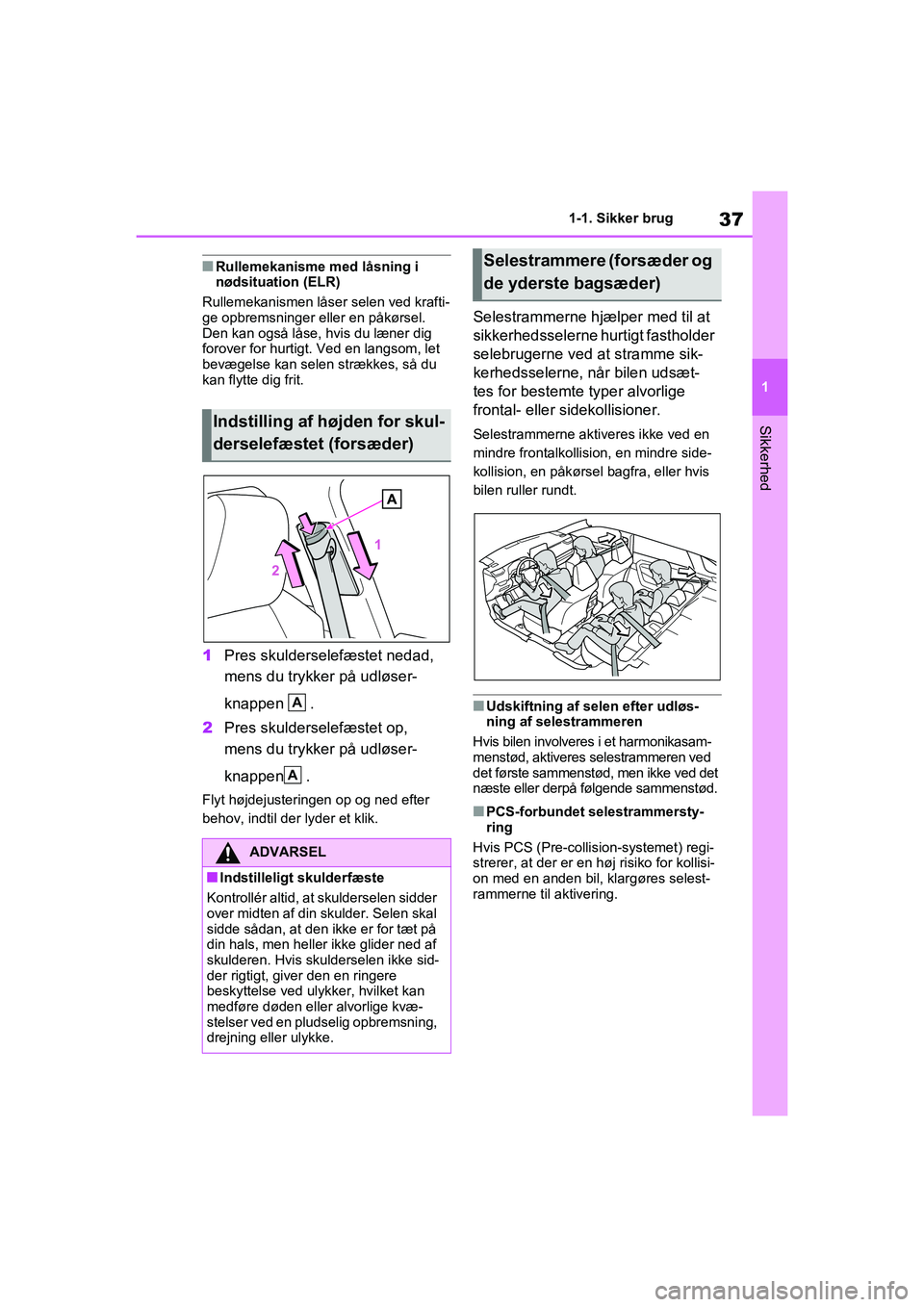

37
1
1-1. Sikker brug
Sikkerhed
nRullemekanisme med låsning i
nødsituation (ELR)
Rullemekanismen låse r selen ved krafti-
ge opbremsninger eller en påkørsel.
Den kan også låse, hvis du læner dig
forover for hurtigt. Ve d en langsom, let
bevægelse kan selen strækkes, så du
kan flytte dig frit.
1 Pres skulderselefæstet nedad,
mens du trykker på udløser-
knappen .
2 Pres skulderselefæstet op,
mens du trykker på udløser-
knappen .
Flyt højdejusteringen op og ned efter
behov, indtil der lyder et klik.
Selestrammerne hjælper med til at
sikkerhedsselerne hurtigt fastholder
selebrugerne ved at stramme sik-
kerhedsselerne, når bilen udsæt-
tes for bestemte typer alvorlige
frontal- eller sidekollisioner.
Selestrammerne aktiveres ikke ved en
mindre frontalkollision, en mindre side-
kollision, en påkørsel bagfra, eller hvis
bilen ruller rundt.
nUdskiftning af selen efter udløs-
ning af selestrammeren
Hvis bilen involveres i et harmonikasam-
menstød, aktiveres selestrammeren ved
det første sammenstød, men ikke ved det
næste eller derpå følgende sammenstød.
nPCS-forbundet selestrammersty-
ring
Hvis PCS (Pre-collision-systemet) regi-
strerer, at der er en høj risiko for kollisi-
on med en anden bil, klargøres selest-
rammerne til aktivering.
Indstilling af højden for skul-
derselefæstet (forsæder)
ADVARSEL
nIndstilleligt skulderfæste
Kontrollér altid, at skulderselen sidder
over midten af din skulder. Selen skal
sidde sådan, at den ikke er for tæt på
din hals, men heller ikke glider ned af
skulderen. Hvis skulderselen ikke sid-
der rigtigt, giver den en ringere
beskyttelse ved ulykker, hvilket kan
medføre døden eller alvorlige kvæ-
stelser ved en pludselig opbremsning,
drejning eller ulykke.
A
A
Selestrammere (forsæder og
de yderste bagsæder)
OM42E06DK.book Page 37 Thursd ay, February 18, 2021 5:07 PM

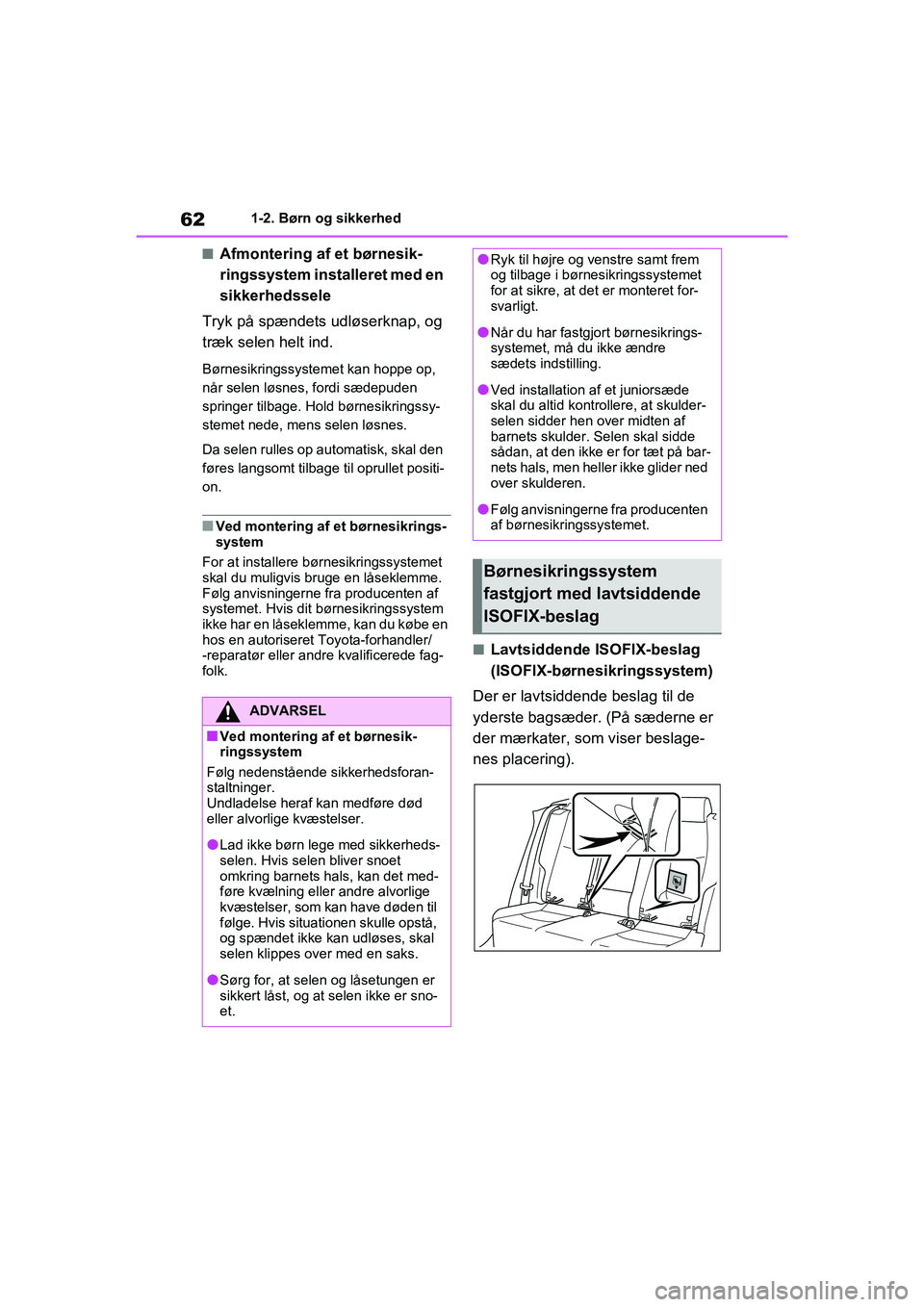

621-2. Børn og sikkerhed
nAfmontering af et børnesik-
ringssystem installeret med en
sikkerhedssele
Tryk på spændets udløserknap, og
træk selen helt ind.
Børnesikringssystemet kan hoppe op,
når selen løsnes, fordi sædepuden
springer tilbage. Hold børnesikringssy-
stemet nede, mens selen løsnes.
Da selen rulles op automatisk, skal den
føres langsomt tilbage til oprullet positi-
on.
nVed montering af et børnesikrings-
system
For at installere børnesikringssystemet
skal du muligvis bruge en låseklemme.
Følg anvisningerne fra producenten af
systemet. Hvis dit børnesikringssystem
ikke har en låseklemme, kan du købe en
hos en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede fag-
folk.
nLavtsiddende ISOFIX-beslag
(ISOFIX-børnesikringssystem)
Der er lavtsiddende beslag til de
yderste bagsæder. (På sæderne er
der mærkater, som viser beslage-
nes placering).
ADVARSEL
nVed montering af et børnesik-
ringssystem
Følg nedenstående sikkerhedsforan-
staltninger.
Undladelse heraf kan medføre død
eller alvorlige kvæstelser.
lLad ikke børn lege med sikkerheds-
selen. Hvis selen bliver snoet
omkring barnets hals, kan det med-
føre kvælning eller andre alvorlige
kvæstelser, som kan have døden til
følge. Hvis situationen skulle opstå,
og spændet ikke kan udløses, skal
selen klippes over med en saks.
lSørg for, at selen og låsetungen er
sikkert låst, og at selen ikke er sno-
et.
lRyk til højre og venstre samt frem
og tilbage i børnesikringssystemet
for at sikre, at de t er monteret for-
svarligt.
lNår du har fastgjort børnesikrings-
systemet, må du ikke ændre
sædets indstilling.
lVed installation af et juniorsæde
skal du altid kontrollere, at skulder-
selen sidder hen over midten af
barnets skulder. Selen skal sidde
sådan, at den ikke er for tæt på bar-
nets hals, men heller ikke glider ned
over skulderen.
lFølg anvisningerne fra producenten
af børnesikringssystemet.
Børnesikringssystem
fastgjort med lavtsiddende
ISOFIX-beslag
OM42E06DK.book Page 62 Thursd ay, February 18, 2021 5:07 PM

65
1
1-3. Nødassistance
Sikkerhed
1-3.Nødassistance
*: Fungerer inden for dækningsområdet
for eCall. Systemnavnet er forskelligt,
afhængigt af landet.
Type A
"SOS"-knap
*
Indikatorlys
Mikrofon
Højttaler
*: Denne knap er beregnet til kommuni- kation med eCall-systemoperatøren.
Andre SOS-knapper i andre syste-
mer i bilen har ikke noget med enhe-
den at gøre og er ikke beregnet til
kommunikation med eCall-syste-
moperatøren.
Type B
"SOS"-knap
*
Indikatorlys
Mikrofon
Højttaler
*: Denne knap er beregnet til kommuni- kation med eCall-systemoperatøren.
Andre SOS-knapper i andre syste-
mer i bilen har ikke noget med enhe-
den at gøre og er ikke beregnet til
kommunikation med eCall-syste-
moperatøren.
nAutomatiske nødopkald
Hvis en airbag udløses, er syste-
met designet til at foretage automa-
tisk opkald til eCall-kontrolcentret.
*
Operatøren modtager bilens place-
ring, tidspunktet for hændelsen og
bilens stelnummer og forsøger at
eCall*
eCall er en telematiktjeneste,
der anvender data fra Global
Navigation Satellite System
(GNSS) data og indbygget
mobilteknologi til at muliggøre
følgende nødopkald: Automati-
ske nødopkald (Automatic Col-
lision Notification) og manuelle
nødopkald (ved tryk på knap-
pen "SOS"). Denne tjeneste er
påkrævet i henhold til EU-for-
ordninger.
Systemets dele
A
B
C
D
Nødopkaldstjeneste
A
B
C
D
OM42E06DK.book Page 65 Thursd ay, February 18, 2021 5:07 PM

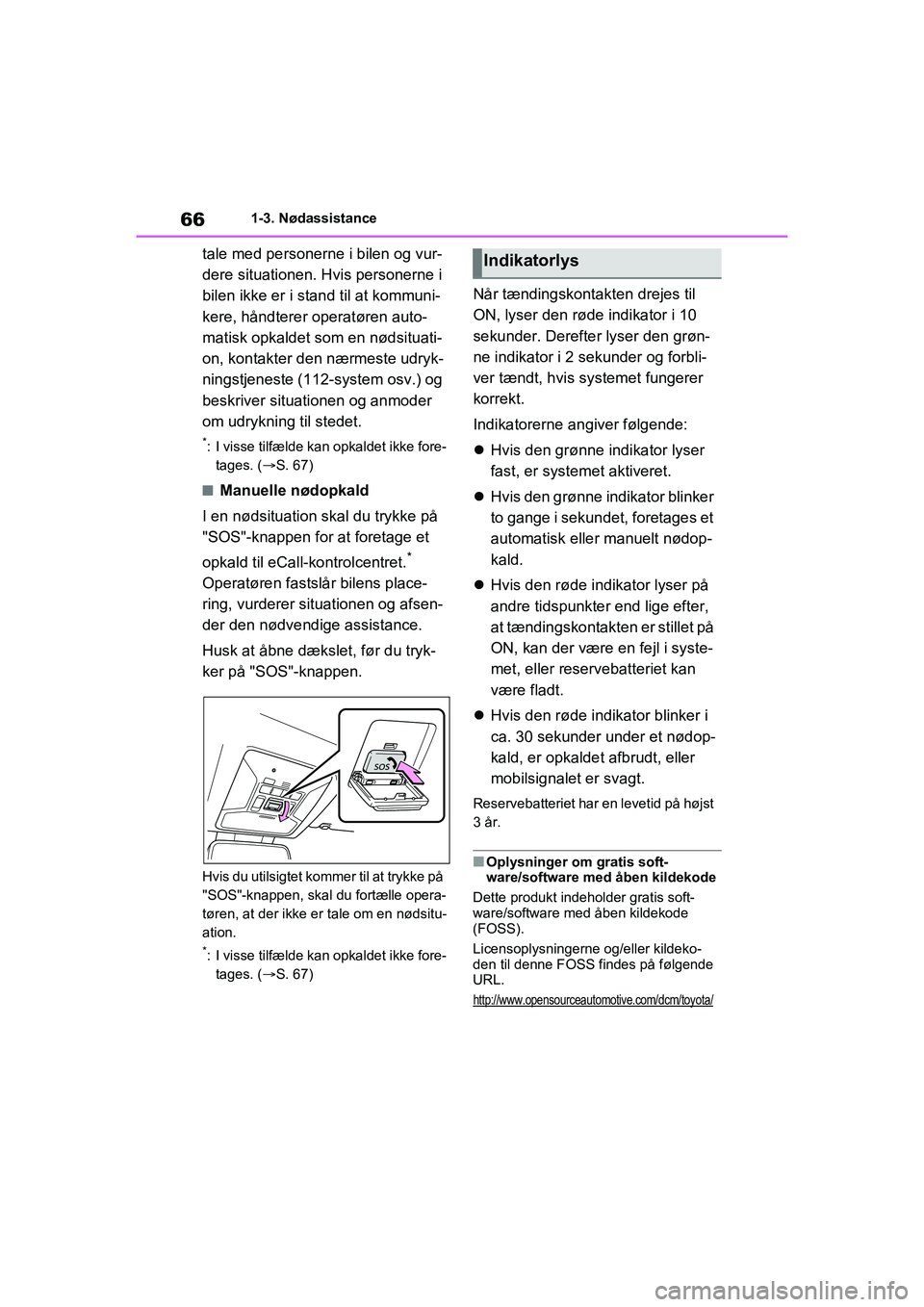

661-3. Nødassistance
tale med personerne i bilen og vur-
dere situationen. Hvis personerne i
bilen ikke er i stand til at kommuni-
kere, håndterer operatøren auto-
matisk opkaldet som en nødsituati-
on, kontakter den nærmeste udryk-
ningstjeneste (112-system osv.) og
beskriver situationen og anmoder
om udrykning til stedet.
*: I visse tilfælde kan opkaldet ikke fore-
tages. ( S. 67)
nManuelle nødopkald
I en nødsituation skal du trykke på
"SOS"-knappen for at foretage et
opkald til eCall-kontrolcentret.
*
Operatøren fastslår bilens place-
ring, vurderer situationen og afsen-
der den nødvendige assistance.
Husk at åbne dækslet, før du tryk-
ker på "SOS"-knappen.
Hvis du utilsigtet kommer til at trykke på
"SOS"-knappen, skal du fortælle opera-
tøren, at der ikke er tale om en nødsitu-
ation.
*: I visse tilfælde kan opkaldet ikke fore-
tages. ( S. 67)
Når tændingskontakten drejes til
ON, lyser den røde indikator i 10
sekunder. Derefter lyser den grøn-
ne indikator i 2 sekunder og forbli-
ver tændt, hvis systemet fungerer
korrekt.
Indikatorerne angiver følgende:
 Hvis den grønne indikator lyser
fast, er systemet aktiveret.
 Hvis den grønne indikator blinker
to gange i sekundet, foretages et
automatisk eller manuelt nødop-
kald.
 Hvis den røde indikator lyser på
andre tidspunkter end lige efter,
at tændingskontakten er stillet på
ON, kan der være en fejl i syste-
met, eller reservebatteriet kan
være fladt.
 Hvis den røde indikator blinker i
ca. 30 sekunder under et nødop-
kald, er opkaldet afbrudt, eller
mobilsignalet er svagt.
Reservebatteriet har en levetid på højst
3 år.
nOplysninger om gratis soft-
ware/software med åben kildekode
Dette produkt indeholder gratis soft-
ware/software med åben kildekode
(FOSS).
Licensoplysningerne og/eller kildeko-
den til denne FOSS findes på følgende
URL.
http://www.opensourceautomotive.com/dcm/toyota/
Indikatorlys
OM42E06DK.book Page 66 Thursd ay, February 18, 2021 5:07 PM
