Registrera laddningsschemat
Laddningsschemat kan registreras på
informationsdisplayen:→Sid. 116
Laddningsschema
• Laddningsschemat kan inte ställas in
under körning.
• Högst 15 laddningsscheman kan
registreras.
Se till att laddningsschemat fungerar
på rätt sätt
Kontrollera följande funktioner.
• Ställ in klockan på rätt tid (→Sid. 143)
• Kalendern är inställd på korrekt datum
(→Sid. 149)
• Kontrollera att startknappen är i
avstängt läge
• Anslut AC-laddkabeln när
laddningsschemat är registrerat.
Starttiden för laddningen baseras på
laddningsschemat vid tidpunkten när
AC-laddkabeln anslöts.
• Kontrollera att laddintagets
laddningsindikator tänds när
AC-laddkabeln har anslutits
(→Sid. 83)
• Använd inte ett uttag som har en
avstängningsfunktion (inklusive
timerfunktion) Använd ett uttag som
oavbrutet levererar elektricitet. För
uttag där strömmen avbryts på grund
av timerfunktion eller liknande kan
laddningen eventuellt inte utföras
planenligt om strömmen avbryts
under den inställda tiden.När AC-laddkabeln fortsätter att vara
ansluten till bilen
Även om flera på varandra följande
laddningsscheman är registrerade
utförs inte nästa laddning enligt
laddningsschemat förrän AC-laddkabeln
tas bort och sätts tillbaka efter avslutad
laddning. Dessutom utförs inte laddning
enligt laddningsschemat när batteriet är
fulladdat.
”Klimatanpassning”
• När den luftkonditioneringslänkade
inställningen är aktiverad går inte
luftkonditioneringen igång förrän
vid den inställda avresetiden.
Luftkonditioneringen förbrukar
elektricitet och laddningen avslutas
eventuellt inte vid den inställda
avresetiden.
• Om hybridbatteriet är fulladdat utförs
ingen laddning även om
laddningsschemat är inställt. Men om
”Climat Prep" är påslagen går
luftkonditioneringen bara igång när
det närmar sig tidpunkten som ställts
in i ”Departure". Om detta inträffar
kommer luftkonditioneringen att
förbruka elektricitet och den
återstående laddningen i
hybridbatteriet vid avresa kan sjunka.
• När dörrarna är upplåsta aktiveras
inte luftkonditioneringen.
När laddningsscheman förbises
När följande åtgärder utförs medan
laddningsschemat är i viloläge avbryts
laddningsschemat temporärt och
laddningen startar.
• När den fjärrstyrda
luftkonditioneringen (→sid. 389)
används
• Vid användning av ”Mitt
utrymme-läge” (→Sid. 121)
• När ”Ladda nu” slås på (→Sid. 119)
• När en åtgärd som temporärt avbryter
laddning med laddningsschemat
(→Sid. 109)
2.2 Laddning
115
2
Laddhybridsystem

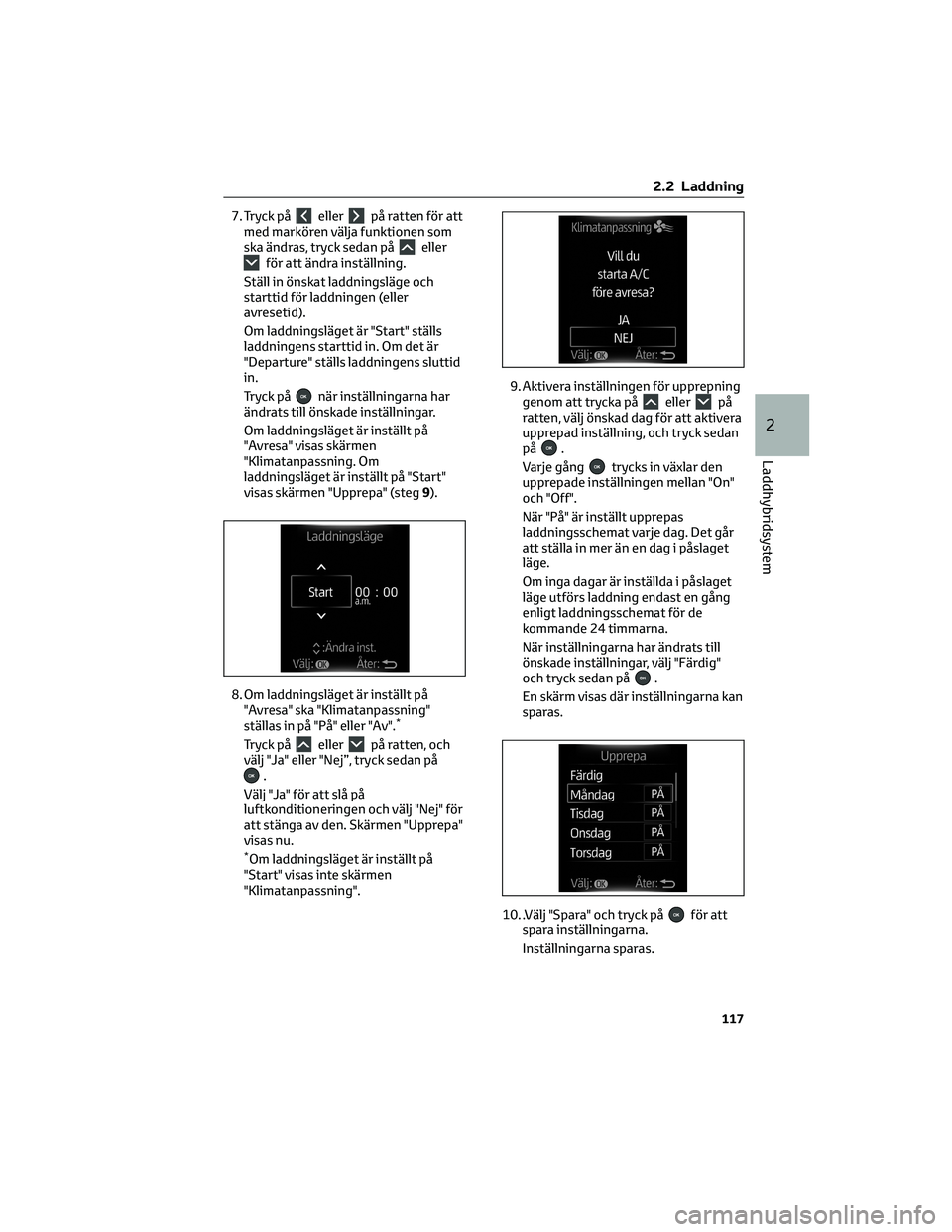

7. Tryck påellerpå ratten för att
med markören välja funktionen som
ska ändras, tryck sedan på
ellerför att ändra inställning.
Ställ in önskat laddningsläge och
starttid för laddningen (eller
avresetid).
Om laddningsläget är "Start" ställs
laddningens starttid in. Om det är
"Departure" ställs laddningens sluttid
in.
Tryck på
när inställningarna har
ändrats till önskade inställningar.
Om laddningsläget är inställt på
"Avresa" visas skärmen
"Klimatanpassning. Om
laddningsläget är inställt på "Start"
visas skärmen "Upprepa" (steg9).
8. Om laddningsläget är inställt på
"Avresa" ska "Klimatanpassning"
ställas in på "På" eller "Av".
*
Tryck påellerpå ratten, och
välj "Ja" eller "Nej”, tryck sedan på
.
Välj "Ja" för att slå på
luftkonditioneringen och välj "Nej" för
att stänga av den. Skärmen "Upprepa"
visas nu.
*Om laddningsläget är inställt på
"Start" visas inte skärmen
"Klimatanpassning".9. Aktivera inställningen för upprepning
genom att trycka på
ellerpå
ratten, välj önskad dag för att aktivera
upprepad inställning, och tryck sedan
på
.
Varje gång
trycks in växlar den
upprepade inställningen mellan "On"
och "Off".
När "På" är inställt upprepas
laddningsschemat varje dag. Det går
att ställa in mer än en dag i påslaget
läge.
Om inga dagar är inställda i påslaget
läge utförs laddning endast en gång
enligt laddningsschemat för de
kommande 24 timmarna.
När inställningarna har ändrats till
önskade inställningar, välj "Färdig"
och tryck sedan på
.
En skärm visas där inställningarna kan
sparas.
10. .Välj "Spara" och tryck på
för att
spara inställningarna.
Inställningarna sparas.
2.2 Laddning
117
2
Laddhybridsystem

3. Tryck påellerpå ratten, välj
funktionen som ska aktiveras, tryck på
och utför åtgärden efter behov.
• "Redigera"
Ändra önskade inställningar enligt
beskrivningen med början från
steg7i proceduren "Registrera
laddningsschemat". (→Sid. 116)
Tryck på
för att återgå till
föregående skärm.
• "Radera"
En skärm som bekräftar raderingen
visas.
Tryck på
ellerpå ratten, välj "Ja"
och tryck sedan påför att radera det
valda laddningsschemat.
Välj "Nej" och tryck sedan på
för att
ångra borttagningen.
Tryck på
för att återgå till
föregående skärm.Ställ in "Ladda nu" på "På"
Inställningen för "Ladda nu" kan ändras
med en av följande två metoder.
På skärmen "Laddningsschema"
1. Utför steg1till4i proceduren
“Registrera laddningsschemat”
(→Sid. 116) och visa skärmen
"Laddningsschema".
2. Tryck på
ellerpå ratten, välj
"Charge Now" och tryck sedan på.
Varje gång
trycks in växlar "Ladda
nu" mellan "PÅ" och "AV".
Funktion för skärmen "Closing Display"
*
*
Om “Closing Display” inte är inställd på
“Laddningsschema” på skärmen till
informationsdisplayen visas inte “Closing
Display”. I så fall ska du kontrollera
inställningarna på informationsdisplayen.
1. Tryck startknappen till avstängt läge.
Skärmen ”Closing Display” visas på
informationsdisplayen. (→Sid. 121)
2. Tryck på
för att ställa in "Ladda
nu" på "PÅ".
Varje gång
trycks in växlar "Ladda
nu" mellan "PÅ" och "AV".
När inställningarna är avslutade påbörjas
laddningen när AC-laddkabeln är
ansluten. (→Sid. 106)
2.2 Laddning
119
2
Laddhybridsystem

inställningsskärmen till ”Mitt
utrymme-läge”, välj därefter ”Mitt
utrymme-läge”.
Om ”Mitt utrymme-läge” används
medan hybridbatteriet är fulladdat kan
elektriciteten i hybridbatteriet
förbrukas. I så fall kan laddning utföras
igen.
När ett meddelande beträffande ”Mitt
utrymme-läge” visas
När ett meddelande visas på
informationsdisplayen medan du startar,
eller försöker starta ”Mitt
utrymme-läge” ska du använda följande
korrigerande åtgärder.
• ”Traction battery is too low for ”My
Room Mode”"
Laddningsnivån i hybridbatteriet är
alltför låg för att ”Mitt utrymme-läge”
ska kunna startas.
Vänta tills hybridbatteriets
laddningsnivå ökar, därefter kan ”Mitt
utrymme-läge” startas.
• ““My Room Mode” has stopped due to
low traction battery”
Laddningsnivån i hybridbatteriet är inte
tillräcklig.
Sluta använda ”Mitt utrymme-läge” och
ladda hybridbatteriet.
• ””My Room Mode” will stop when
traction battery is too low Reduce
power usage to continue using
”My Room Mode””
Strömförbrukningen inne i bilen är
högre än strömmen som laddar
hybridbatteriet, och resterande laddning
i hybridbatteriet är låg.
*
– ”Mitt utrymme-läge” stängs av om
inte strömförbrukningen inne i bilen
förbättras.– För att kunna fortsätta använda
”Mitt utrymme-läge” ska du stänga
av sådana system som
luftkonditioneringen och
ljudsystemet i syfte att höja
laddningsnivån i hybridbatteriet.
*Strömbalansen medan ”Mitt
utrymme-läge” används kan ses på
displayen för resterande laddning i
hybridbatteriet som visas på
informationsdisplayen.
VARNING!
Säkerhetsanvisningar för användning
av ”Mitt utrymme-läge”
Observera följande säkerhetsåtgärder.
Annars kan svåra eller till och med
livshotande skador uppstå.
• Lämna inte barn, personer som
behöver assistans eller husdjur inne
i bilen. Systemet kan komma att
stängas av automatiskt och
kupétemperaturen kan höjas eller
sänkas vilket kan leda till värmeslag,
uttorkning eller nedkylning.
Funktioner som vindrutetorkarna
kan aktiveras, vilket kan leda till
felaktig användning och resultera i
en olycka.
• Kontrollera att området runt bilen är
säkert före användning.
När laddning inte kan genomföras
Kontrollera följande om laddningen inte
startar, även om du har följt den normala
metoden.
Om ett meddelande visas på
informationsdisplayen, se även sid. 127.
2.2 Laddning
123
2
Laddhybridsystem

Laddningsindikatorn på laddintaget tänds inte även om anslutningsdonet är anslutet.
Möjlig orsak Åtgärd
Kontakten är inte ordentligt insatt i uttagetKontrollera att kontakten är säkert insatt i
uttaget.
Anslutningsdonet är inte ordentligt anslutet
till AC-laddintagetKontrollera anslutningsdonets anslutnings-
status.
■När anslutningsdonet ansluts ska det
införas så att det sitter säkert.
■Kontrollera att laddintagets
laddningsindikator tänds när
anslutningsdonet har anslutits.
Om laddintagets laddningsindikator inte
tänds även om anslutningsdonet är säkert
anslutet kan en funktionsstörning ha
uppstått i systemet. Stoppa laddningen
omedelbart och kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer.
Hybridbatteriet är redan fullt laddatNär hybridbatteriet är fullt laddat utförs
ingen laddning.
Laddaren fungerar inteKontakta anläggningsansvarig person om
problem har uppstått i laddaren.
Laddintagets laddningsindikator blinkar och laddningen kan inte genomföras.
Möjlig orsak Åtgärd
När laddintagets laddningsindikator blinkar
*:
laddningsschemat är registreratVänta till den inställda tiden när du vill ladda
enligt laddningsschemat.
Ställ in ”Ladda nu” på ”På” när du vill börja
ladda. (→Sid. 119)
När laddintagets laddningsindikator blinkar
snabbt
*: En funktionsstörning har uppstått i
en extern kraftkälla, eller i bilenStarta hybridsystemet och följ anvisningarna
som visas i ett meddelande på informations-
displayen. (→Sid. 127)
*Se sid. 83 beträffande uppgifter om när laddintagets laddningsindikator lyser och blinkar.
2.2 Laddning
125
2
Laddhybridsystem

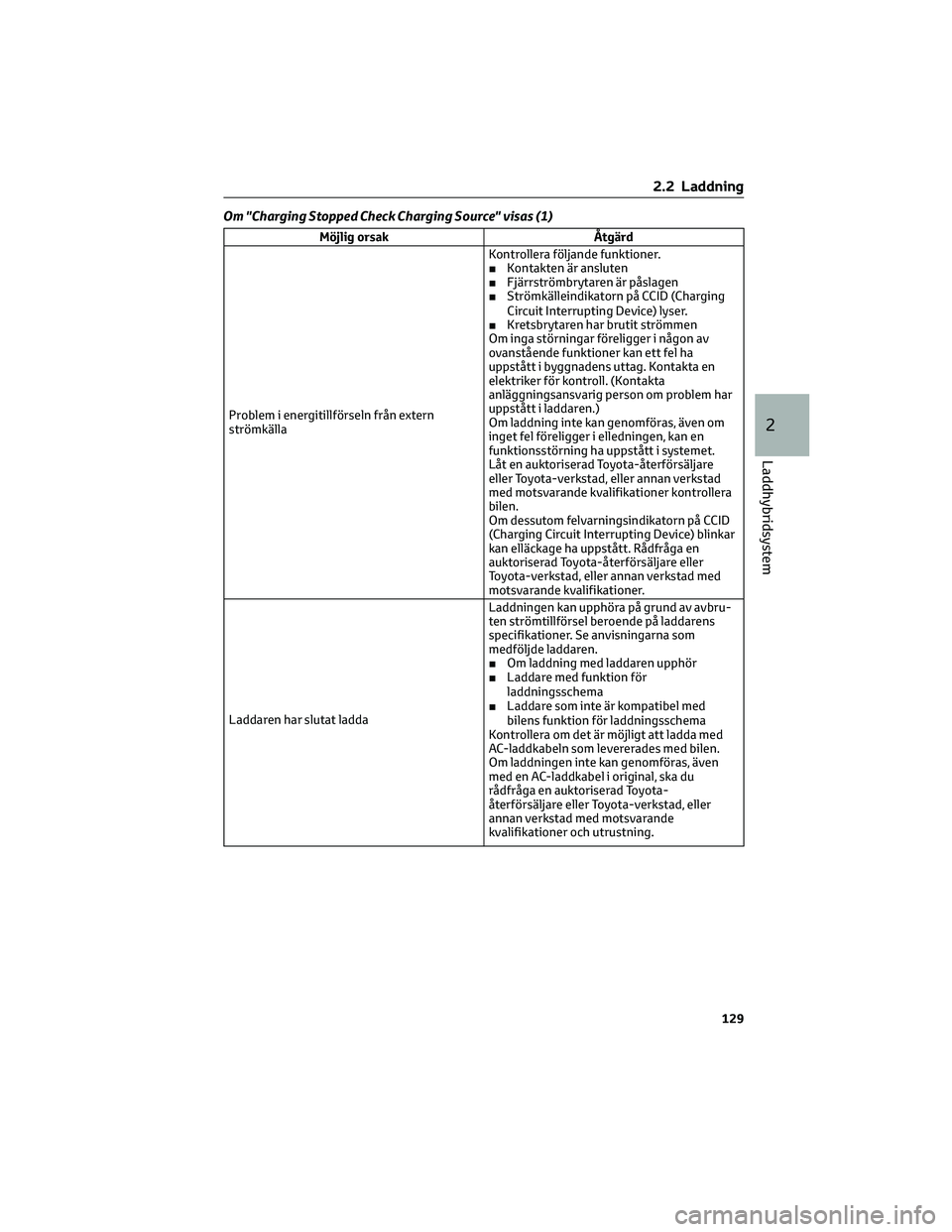

Om "Charging Stopped Check Charging Source" visas (1)
Möjlig orsak Åtgärd
Problem i energitillförseln från extern
strömkällaKontrollera följande funktioner.
■Kontakten är ansluten
■Fjärrströmbrytaren är påslagen
■Strömkälleindikatorn på CCID (Charging
Circuit Interrupting Device) lyser.
■Kretsbrytaren har brutit strömmen
Om inga störningar föreligger i någon av
ovanstående funktioner kan ett fel ha
uppstått i byggnadens uttag. Kontakta en
elektriker för kontroll. (Kontakta
anläggningsansvarig person om problem har
uppstått i laddaren.)
Om laddning inte kan genomföras, även om
inget fel föreligger i elledningen, kan en
funktionsstörning ha uppstått i systemet.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontrollera
bilen.
Om dessutom felvarningsindikatorn på CCID
(Charging Circuit Interrupting Device) blinkar
kan elläckage ha uppstått. Rådfråga en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer.
Laddaren har slutat laddaLaddningen kan upphöra på grund av avbru-
ten strömtillförsel beroende på laddarens
specifikationer. Se anvisningarna som
medföljde laddaren.
■Om laddning med laddaren upphör
■Laddare med funktion för
laddningsschema
■Laddare som inte är kompatibel med
bilens funktion för laddningsschema
Kontrollera om det är möjligt att ladda med
AC-laddkabeln som levererades med bilen.
Om laddningen inte kan genomföras, även
med en AC-laddkabel i original, ska du
rådfråga en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
2.2 Laddning
129
2
Laddhybridsystem

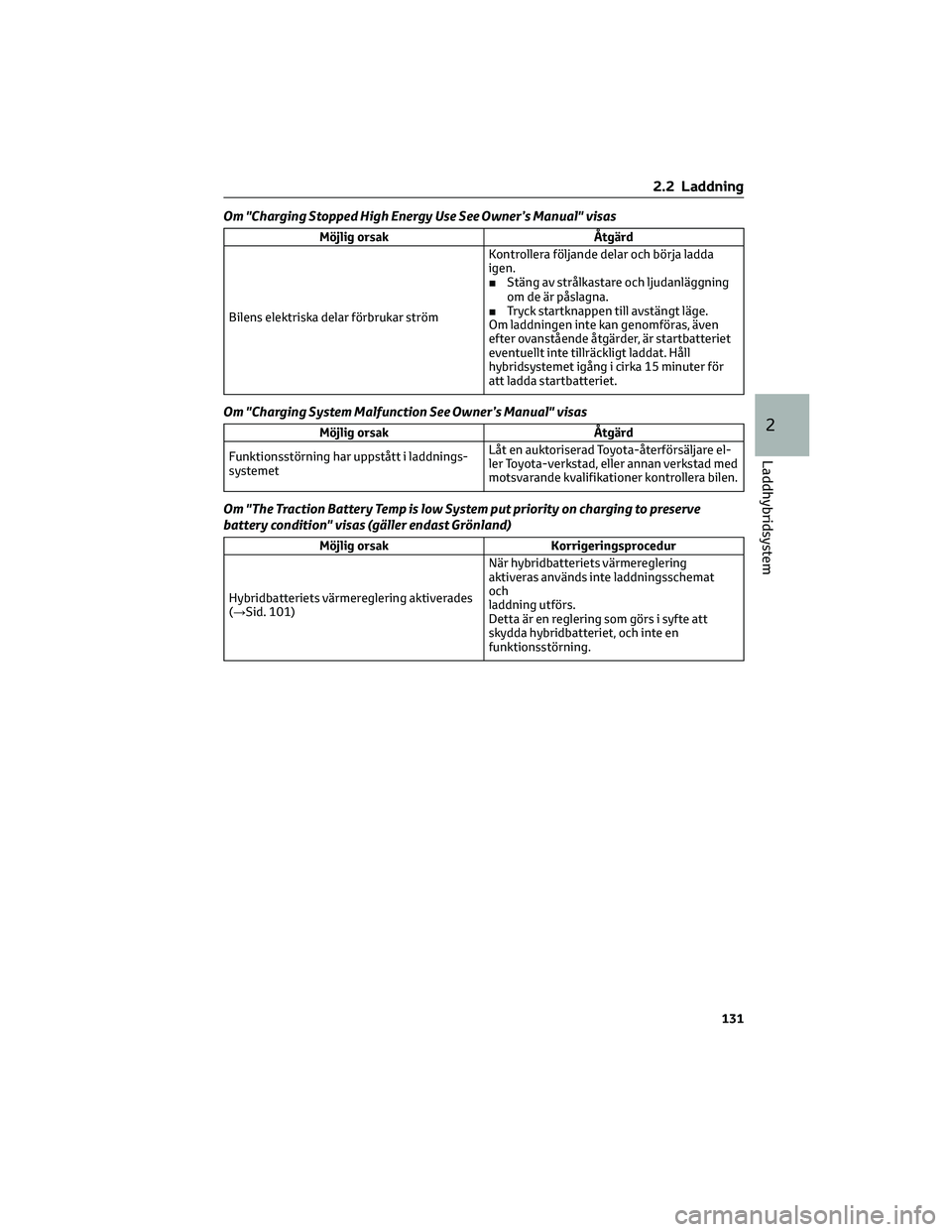

Om "Charging Stopped High Energy Use See Owner’s Manual" visas
Möjlig orsak Åtgärd
Bilens elektriska delar förbrukar strömKontrollera följande delar och börja ladda
igen.
■Stäng av strålkastare och ljudanläggning
om de är påslagna.
■Tryck startknappen till avstängt läge.
Om laddningen inte kan genomföras, även
efter ovanstående åtgärder, är startbatteriet
eventuellt inte tillräckligt laddat. Håll
hybridsystemet igång i cirka 15 minuter för
att ladda startbatteriet.
Om "Charging System Malfunction See Owner’s Manual" visas
Möjlig orsak Åtgärd
Funktionsstörning har uppstått i laddnings-
systemetLåt en auktoriserad Toyota-återförsäljare el-
ler Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
Om "The Traction Battery Temp is low System put priority on charging to preserve
battery condition" visas (gäller endast Grönland)
Möjlig orsak Korrigeringsprocedur
Hybridbatteriets värmereglering aktiverades
(→Sid. 101)När hybridbatteriets värmereglering
aktiveras används inte laddningsschemat
och
laddning utförs.
Detta är en reglering som görs i syfte att
skydda hybridbatteriet, och inte en
funktionsstörning.
2.2 Laddning
131
2
Laddhybridsystem

Varningslampor
Varningslamporna håller föraren
informerad om fel i något av bilens system.
(Röd)Bromssystem, varnings-
lampa
*1(→Sid. 479)
(gul)Bromssystem, varnings-
lampa
*1(→Sid. 479)
Laddningssystem, var-
ningslampa*1
(→Sid. 479)
Hög kylvätsketempera-
tur, varningslampa*2
(→Sid. 479)
Hybridsystemet överhet-
tas, varningslampa*2
(→Sid. 480)
Lågt oljetryck, varnings-
lampa*2(→Sid. 480)
Funktionsstörning, kon-
trollampa*1(→Sid. 480)
SRS, varningslampa*1
(→Sid. 480)
ABS, varningslampa*1
(→Sid. 480)
(Röd/gul)Elektriskt servostyr-
ningssystem, varnings-
lampa*1(→Sid. 481)
(Blinkar eller
lyser)PCS, varningslampa
*1
(i förekommande fall)
(→Sid. 481)
(Orange)LTA, kontrollampa
(i förekommande fall)
(→Sid. 481)
Toyota parkeringssensor
OFF, kontrollampa*3
(i förekommande fall)
(→Sid. 481)
PKSB OFF, kon-
trollampa*1(i förekom-
mande fall) (→Sid. 482)
BSM OFF, kontrollampa*1
(i förekommande fall)
(→Sid. 482)
RCTA OFF, kon-
trollampa*1
(i förekommande fall)
(→Sid. 482)
Slirindikeringslampa*1
(→Sid. 483)
Bromsfrikopplingssystem/
Kör-startkontroll/PKSB
(i förekommande fall)
varningslampa
*2
(→Sid. 483)
(Blinkar)Bromshållning aktiv,
kontrollampa
*1
(→Sid. 483)
(Blinkar)Parkeringsbroms, kon-
trollampa (→Sid. 483)
Däcktryck, varnings-
lampa*1(→Sid. 484)
Låg bränslenivå, var-
ningslampa (→Sid. 484)
3.1 Instrumentgrupp
135
3
Information om bilens status, kontrollampor

“PASSENGER AIR BAG”,
kontrollampa*5, 9
(i förekommande fall)
(→Sid. 37)
*1Den här lampan tänds på informations-
displayen med ett meddelande.
*2Beroende på rådande driftsförhållanden
kan färgen och om lampan tänds/blinkar
ändras.
*3Lampan tänds när systemet stängs av.*4Toyota parkeringssensors avstängnings-
indikator OFF tänds när startknappen
trycks till tändningsläge medan Toyota
parkeringssensor är aktiverad. Den slock-
nar efter några sekunder.
*5Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet startas, eller efter några
sekunder. Det kan vara en indikering på
funktionsstörning om lamporna inte
tänds, eller släcks. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera bilen.
*6Den här lampan tänds i ytterbackspeg-
larna.
*7Om utetemperaturen är under +3 °C
blinkar indikeringslampan i cirka
10 sekunder och lyser sedan med fast
sken.
*8: Den visade kontrollampan ändras enligt
det aktuella driftsläget för laddhybridsys-
temet.
*9Den här lampan tänds på mittpanelen.
BSM (dödavinkelvarnare) indikering på
ytterbackspegel (i förekommande fall)
Som bekräftelse att de är funktionella
tänds ytterbackspegelns BSM-
kontrollampor när startknappen trycks
till tändningsläge, eller BSM-funktionen/
RCTA-funktionen aktiveras medan
startknappen är i tändningsläge.
Om systemet är aktivt slocknar
ytterbackspegelns BSM-kontrollampor
efter några sekunder.
Om BSM-kontrollamporna i
ytterbackspeglarna inte tänds eller inte
slocknar kan en funktionsstörning ha
uppstått i systemet. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen om detta skulle inträffa.
3.1 Instrumentgrupp
138

3.1.2 Instrument och mätare
Mätarna visar olika typer av körinformation.
Mätardisplay
Det finns två typer av visning av hastighetsmätaren, analog eller digital. (→Sid. 149)
Analog hastighetsmätare
AHybridsystemindikator
Visar hybridsystemets uteffekt eller
regenereringsnivå (→Sid. 141)
BHastighetsmätare
Visar bilens hastighet
CKlocka
Justerar tiden automatiskt genom
användning av informationen för GPS-tid
(GPS-klocka)
Se instruktionsboken till navigations-/
multimediasystemet eller instruktions-
boken till multimediasystemet för
ytterligare uppgifter.
DBränslemätare
Visar bränslemängden i tanken
ELaddningsmätare (SOC)
Visar laddningsnivån i drivbatteriet.
När mätaren är i det gröna fältet kan
körning i EV-läge användas. När mätaren
är i det blå fältet kan körning i EV-läge
inte användas (bilen växlar till HV-läge i
den situationen). Ladda hybridbatteriet
så att EV-körning kan användas.
FDisplay för vägmätare, trippmätare
och instrumentgruppsbelysning
Vägmätare: Visar bilens totala körsträcka
Trippmätare: Visar bilens körsträcka
sedan senaste nollställning av mätaren.
Trippmätarna "A" och "B" kan användas
för att registrera och visa olika distanser
oberoende av varandra.
Belysning av instrumentpanelen: Visar
ljusstyrkan på instrumentgruppsbelys-
ningen som kan justeras.
GUtetemperatur (→Sid. 142)
HInformationsdisplay
Förser föraren med en rad olika
körrelaterade uppgifter (→Sid. 143)
Visar varningsmeddelanden om en
funktionsstörning skulle uppstå
(→Sid. 486)
IVäxelläge och växelområde, indikator
Visar det valda växelläget eller
växelområdet (→Sid. 267)
Enheterna som används på mätare och display kan variera beroende på land.
3.1 Instrumentgrupp
139
3
Information om bilens status, kontrollampor
