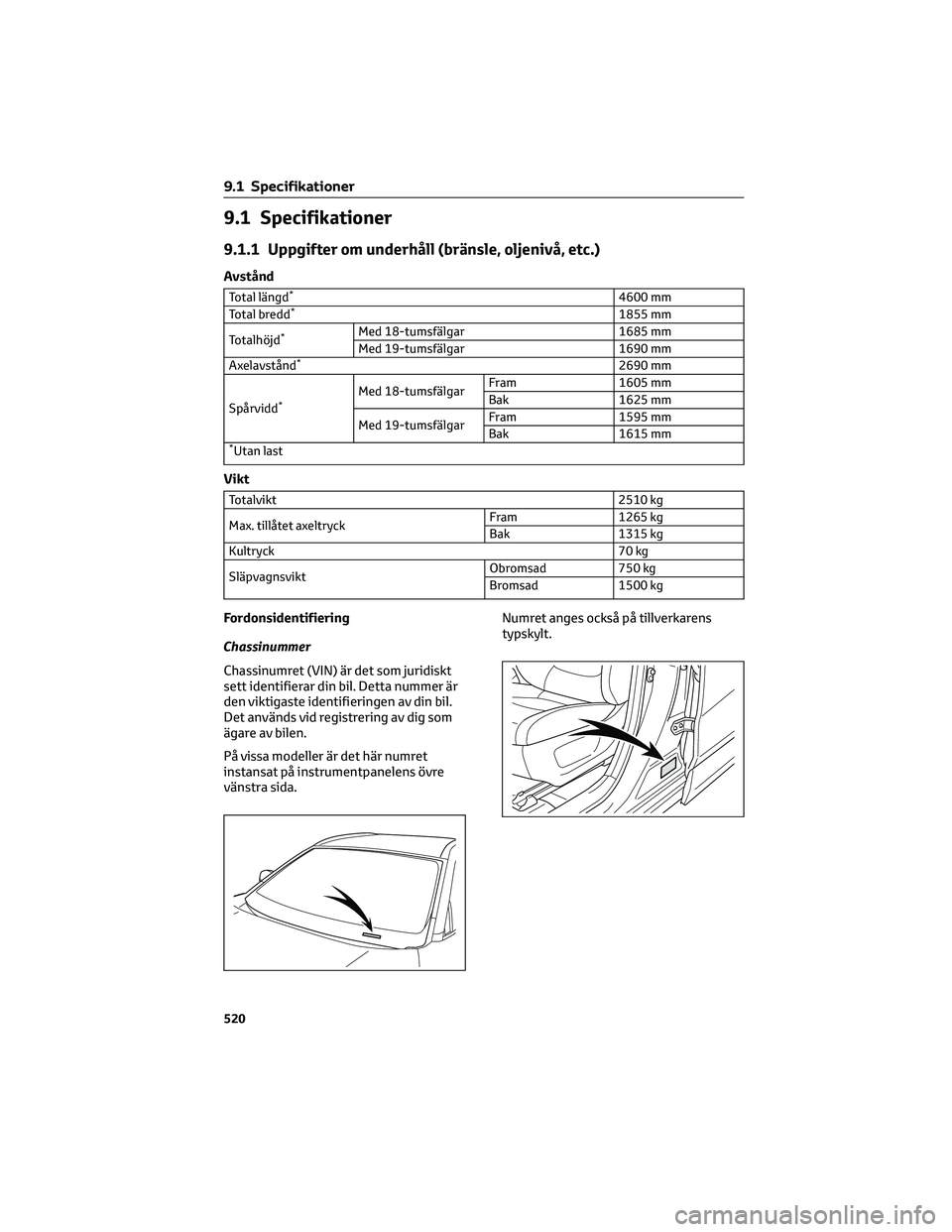

9.1 Specifikationer
9.1.1 Uppgifter om underhåll (bränsle, oljenivå, etc.)
Avstånd
Total längd*4600 mm
Total bredd*1855 mm
Totalhöjd
*Med 18-tumsfälgar 1685 mm
Med 19-tumsfälgar 1690 mm
Axelavstånd
*2690 mm
Spårvidd
*Med 18-tumsfälgarFram 1605 mm
Bak 1625 mm
Med 19-tumsfälgarFram 1595 mm
Bak 1615 mm
*Utan last
Vikt
Totalvikt 2510 kg
Max. tillåtet axeltryckFram 1265 kg
Bak 1315 kg
Kultryck 70 kg
SläpvagnsviktObromsad 750 kg
Bromsad 1500 kg
Fordonsidentifiering
Chassinummer
Chassinumret (VIN) är det som juridiskt
sett identifierar din bil. Detta nummer är
den viktigaste identifieringen av din bil.
Det används vid registrering av dig som
ägare av bilen.
På vissa modeller är det här numret
instansat på instrumentpanelens övre
vänstra sida.Numret anges också på tillverkarens
typskylt.
9.1 Specifikationer
520
Page 523 of 554

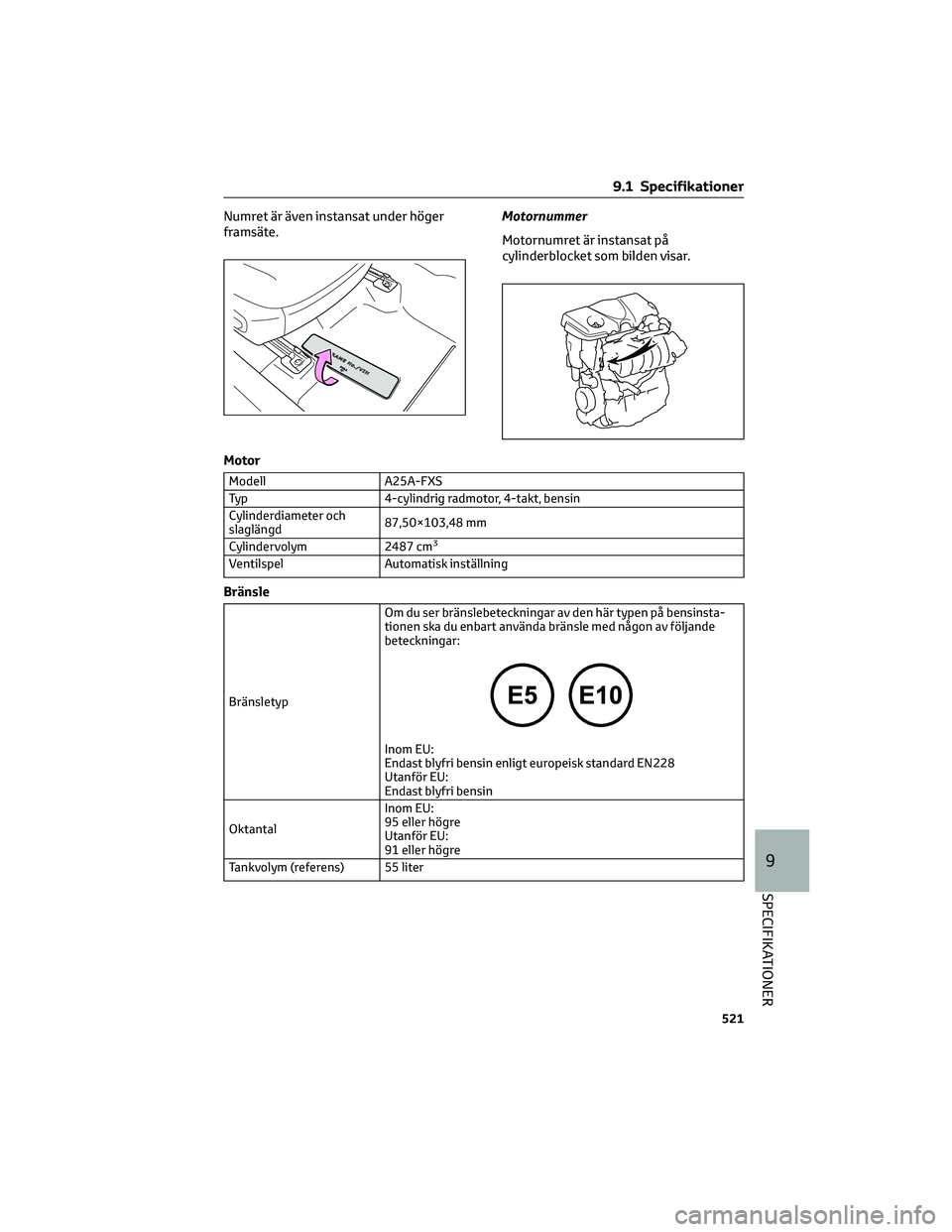

Numret är även instansat under höger
framsäte.Motornummer
Motornumret är instansat på
cylinderblocket som bilden visar.
Motor
Modell A25A-FXS
Typ 4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd87,50×103,48 mm
Cylindervolym 2487 cm
3
Ventilspel Automatisk inställning
Bränsle
BränsletypOm du ser bränslebeteckningar av den här typen på bensinsta-
tionen ska du enbart använda bränsle med någon av följande
beteckningar:
Inom EU:
Endast blyfri bensin enligt europeisk standard EN228
Utanför EU:
Endast blyfri bensin
OktantalInom EU:
95 eller högre
Utanför EU:
91 eller högre
Tankvolym (referens) 55 liter
9.1 Specifikationer
521
9
SPECIFIKATIONER
Page 524 of 554

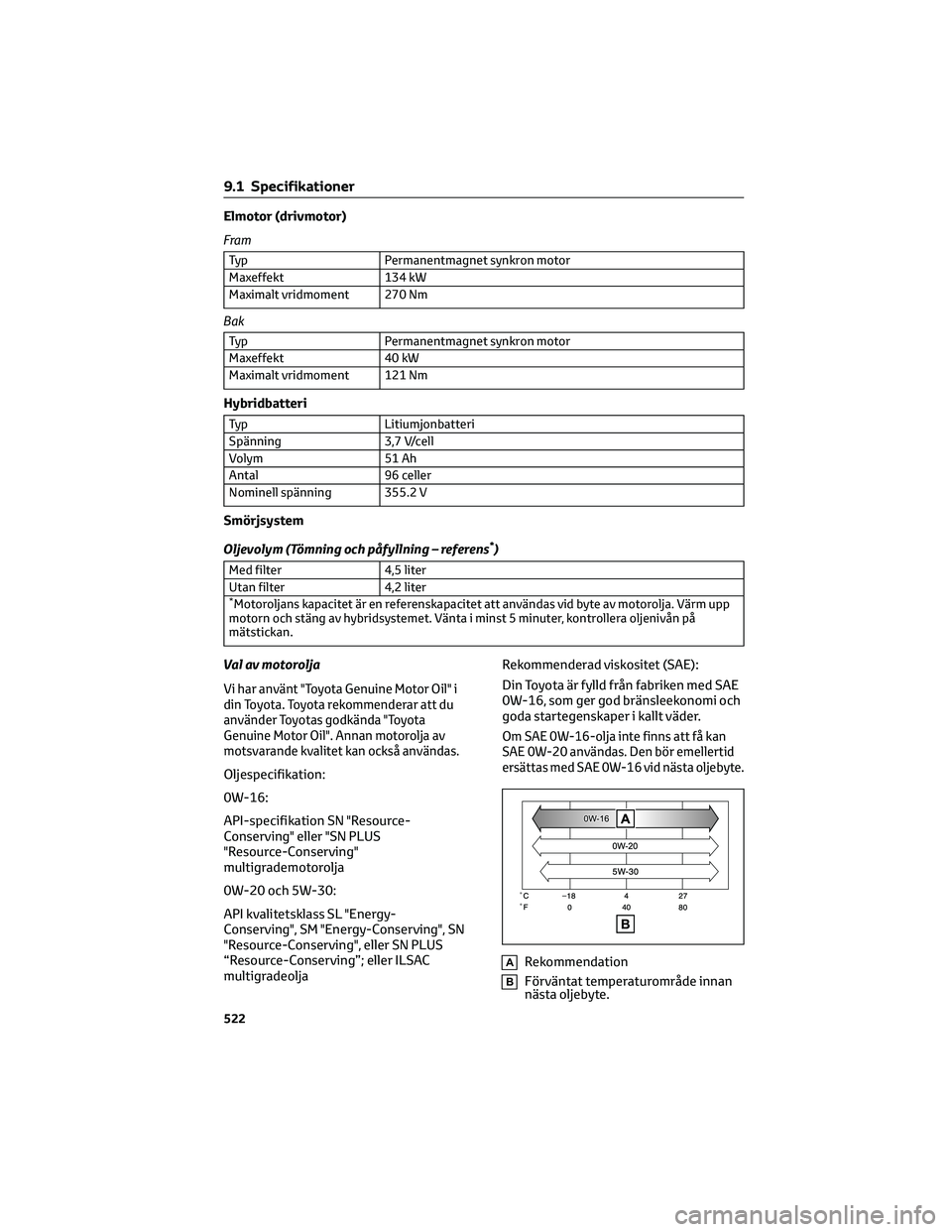

Elmotor (drivmotor)
Fram
Typ Permanentmagnet synkron motor
Maxeffekt 134 kW
Maximalt vridmoment 270 Nm
Bak
Typ Permanentmagnet synkron motor
Maxeffekt 40 kW
Maximalt vridmoment 121 Nm
Hybridbatteri
Typ Litiumjonbatteri
Spänning 3,7 V/cell
Volym 51 Ah
Antal 96 celler
Nominell spänning 355.2 V
Smörjsystem
Oljevolym (Tömning och påfyllning – referens
*)
Med filter 4,5 liter
Utan filter 4,2 liter
*Motoroljans kapacitet är en referenskapacitet att användas vid byte av motorolja. Värm upp
motorn och stäng av hybridsystemet. Vänta i minst 5 minuter, kontrollera oljenivån på
mätstickan.
Val av motorolja
Vi har använt "Toyota Genuine Motor Oil" i
din Toyota. Toyota rekommenderar att du
använder Toyotas godkända "Toyota
Genuine Motor Oil". Annan motorolja av
motsvarande kvalitet kan också användas.
Oljespecifikation:
0W-16:
API-specifikation SN "Resource-
Conserving" eller "SN PLUS
"Resource-Conserving"
multigrademotorolja
0W-20 och 5W-30:
API kvalitetsklass SL "Energy-
Conserving", SM "Energy-Conserving", SN
"Resource-Conserving", eller SN PLUS
“Resource-Conserving”; eller ILSAC
multigradeoljaRekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken med SAE
0W-16, som ger god bränsleekonomi och
goda startegenskaper i kallt väder.
Om SAE 0W-16-olja inte finns att få kan
SAE 0W-20 användas. Den bör emellertid
ersättas med SAE 0W-16 vid nästa oljebyte.
ARekommendation
BFörväntat temperaturområde innan
nästa oljebyte.
9.1 Specifikationer
522
Page 525 of 554

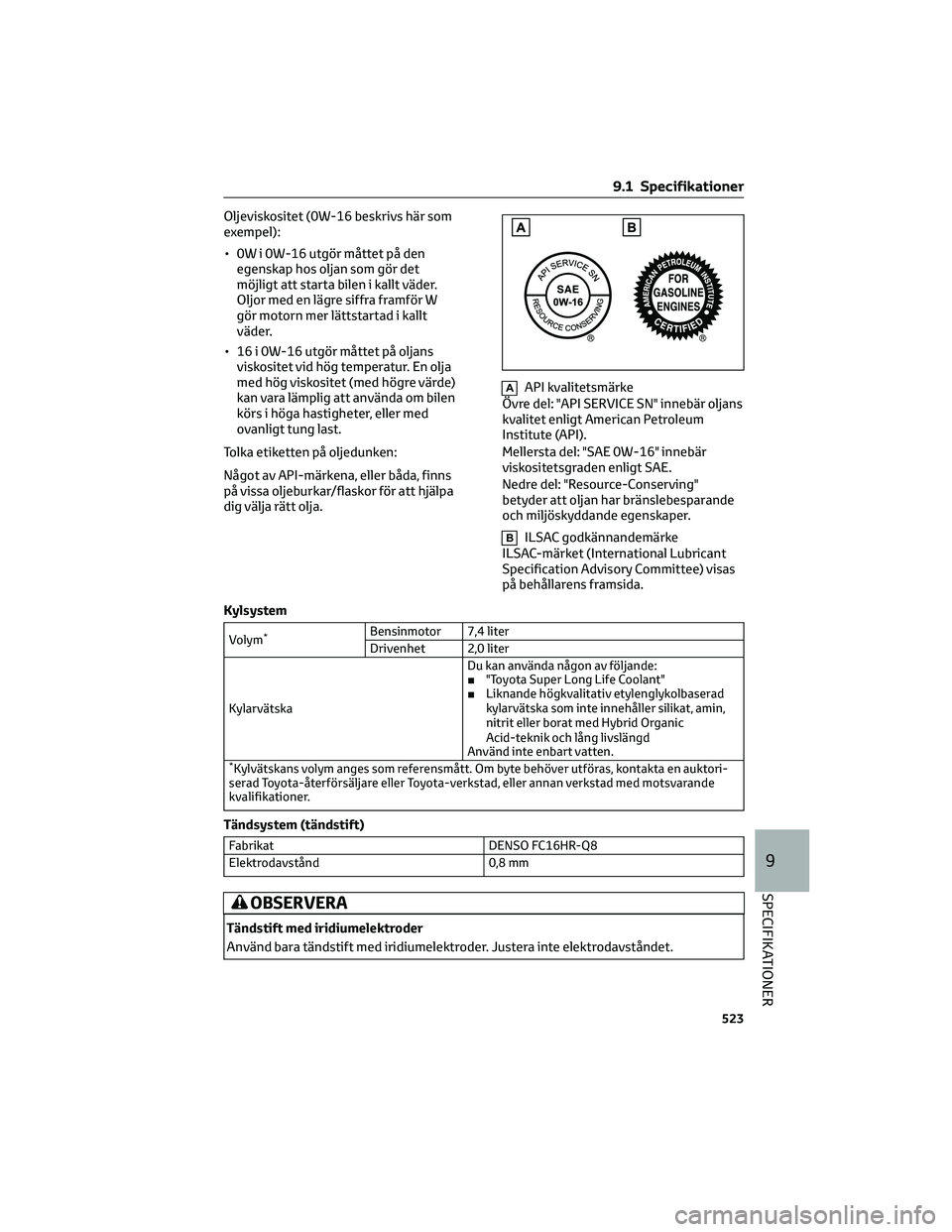

Oljeviskositet (0W-16 beskrivs här som
exempel):
• 0W i 0W-16 utgör måttet på den
egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder.
Oljor med en lägre siffra framför W
gör motorn mer lättstartad i kallt
väder.
• 16 i 0W-16 utgör måttet på oljans
viskositet vid hög temperatur. En olja
med hög viskositet (med högre värde)
kan vara lämplig att använda om bilen
körs i höga hastigheter, eller med
ovanligt tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns
på vissa oljeburkar/flaskor för att hjälpa
dig välja rätt olja.
AAPI kvalitetsmärke
Övre del: "API SERVICE SN" innebär oljans
kvalitet enligt American Petroleum
Institute (API).
Mellersta del: "SAE 0W-16" innebär
viskositetsgraden enligt SAE.
Nedre del: "Resource-Conserving"
betyder att oljan har bränslebesparande
och miljöskyddande egenskaper.
BILSAC godkännandemärke
ILSAC-märket (International Lubricant
Specification Advisory Committee) visas
på behållarens framsida.
Kylsystem
Volym*Bensinmotor 7,4 liter
Drivenhet 2,0 liter
KylarvätskaDu kan använda någon av följande:
■"Toyota Super Long Life Coolant"
■Liknande högkvalitativ etylenglykolbaserad
kylarvätska som inte innehåller silikat, amin,
nitrit eller borat med Hybrid Organic
Acid-teknik och lång livslängd
Använd inte enbart vatten.
*Kylvätskans volym anges som referensmått. Om byte behöver utföras, kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer.
Tändsystem (tändstift)
Fabrikat DENSO FC16HR-Q8
Elektrodavstånd 0,8 mm
OBSERVERA
Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
9.1 Specifikationer
523
9
SPECIFIKATIONER
Page 526 of 554

Elektriskt system (12-voltsbatteri)
Elektrolytens densitet vid 20 °C:12,0 V eller högre
(Tryck startknappen till OFF och tänd strål-
kastarna i 30 sekunder.)
Om spänningen är lägre än standardvärdet
ska 12-voltsbatteriet laddas upp.
LaddströmstyrkaSnabbladdning Max. 15 A
Normalladdning Max. 5 A
Hybridväxellåda
Oljevolym*4,4 liter
Oljetyp Toyota Genuine ATF WS
*Vätskekapaciteten anges som referensmått. Om byte behöver utföras, kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer.
OBSERVERA
Hybridväxellåda, vätsketyp
Användning av annan växellådsolja är ovanstående kan orsaka onormalt ljud eller
vibrationer, eller slutligen skada växellådan i din bil.
Bakre differential (bakre elmotor)
Oljevolym*1,7 liter
Oljetyp Toyota Genuine ATF WS
*Vätskekapaciteten anges som referensmått. Om byte behöver utföras, kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer.
OBSERVERA
Vätsketyp till bakre differential
Om du använder annan differentialolja än ovanstående typ kan ovanliga ljud eller
vibrationer uppstå, eller differentialen i din bil kan så småningom skadas.
Bromsar
Pedalens avstånd till
golvet*
Vänsterstyrda
modellerMin. 128 mm
Högerstyrda
modellerMin. 95 mm
Pedalspel 1,0—6,0 mm
OljetypSAE J1703 eller FMVSS nr 116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
*Minsta tillåtna pedalspel när pedalen trampas ner med kraften 300 N och hybridsystemet
är igång.
Styrning
Fritt spel Mindre än 30 mm
9.1 Specifikationer
524
Page 527 of 554

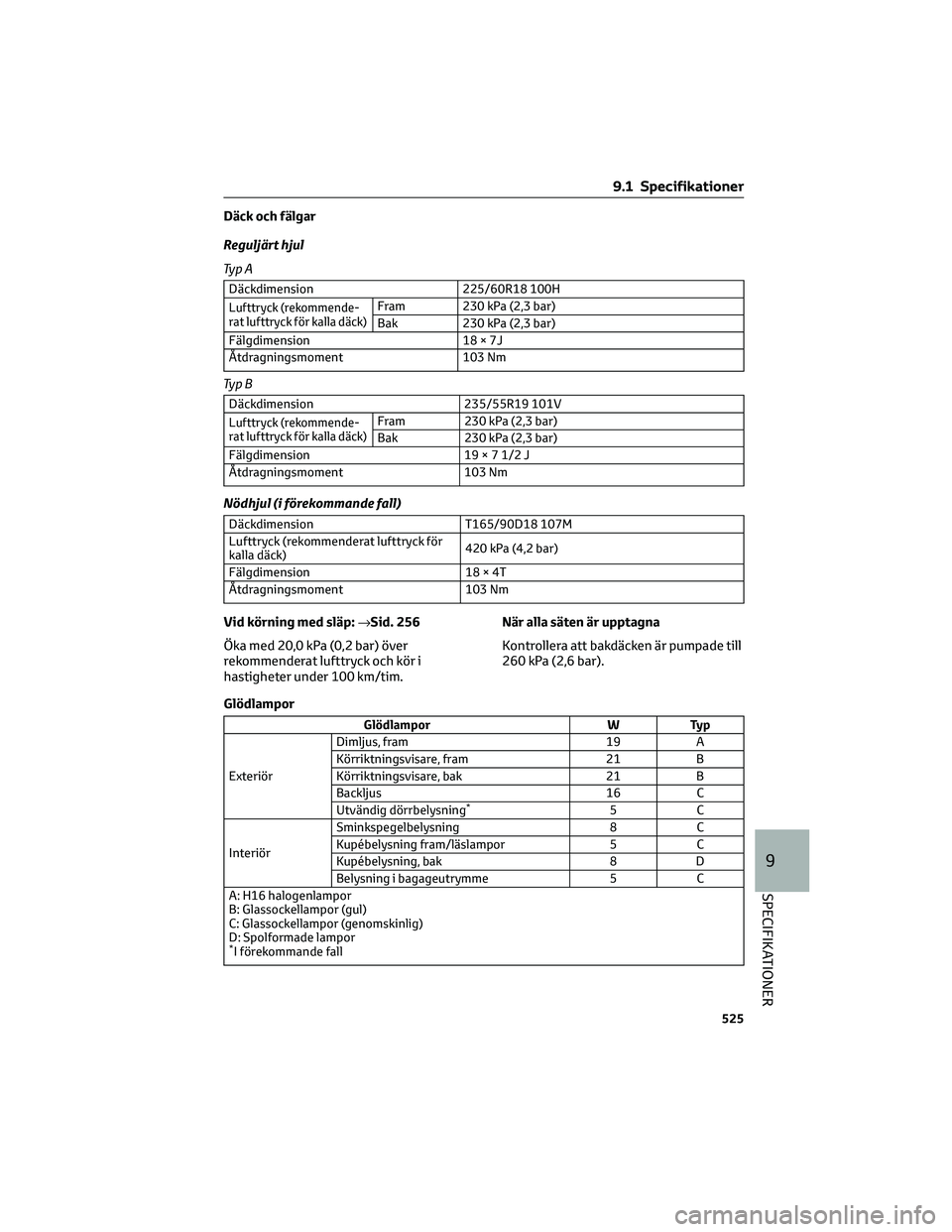

Däck och fälgar
Reguljärt hjul
Ty p A
Däckdimension 225/60R18 100H
Lufttryck (rekommende-
rat lufttryck för kalla däck)Fram 230 kPa (2,3 bar)
Bak 230 kPa (2,3 bar)
Fälgdimension 18 × 7J
Åtdragningsmoment 103 Nm
Ty p B
Däckdimension 235/55R19 101V
Lufttryck (rekommende-
rat lufttryck för kalla däck)Fram 230 kPa (2,3 bar)
Bak 230 kPa (2,3 bar)
Fälgdimension 19 × 7 1/2 J
Åtdragningsmoment 103 Nm
Nödhjul (i förekommande fall)
Däckdimension T165/90D18 107M
Lufttryck (rekommenderat lufttryck för
kalla däck)420 kPa (4,2 bar)
Fälgdimension 18 × 4T
Åtdragningsmoment 103 Nm
Vid körning med släp:→Sid. 256
Öka med 20,0 kPa (0,2 bar) över
rekommenderat lufttryck och kör i
hastigheter under 100 km/tim.När alla säten är upptagna
Kontrollera att bakdäcken är pumpade till
260 kPa (2,6 bar).
Glödlampor
Glödlampor W Typ
ExteriörDimljus, fram 19 A
Körriktningsvisare, fram 21 B
Körriktningsvisare, bak 21 B
Backljus 16 C
Utvändig dörrbelysning
*5C
InteriörSminkspegelbelysning 8 C
Kupébelysning fram/läslampor 5 C
Kupébelysning, bak 8 D
Belysning i bagageutrymme 5 C
A: H16 halogenlampor
B: Glassockellampor (gul)
C: Glassockellampor (genomskinlig)
D: Spolformade lampor
*I förekommande fall
9.1 Specifikationer
525
9
SPECIFIKATIONER
Page 528 of 554

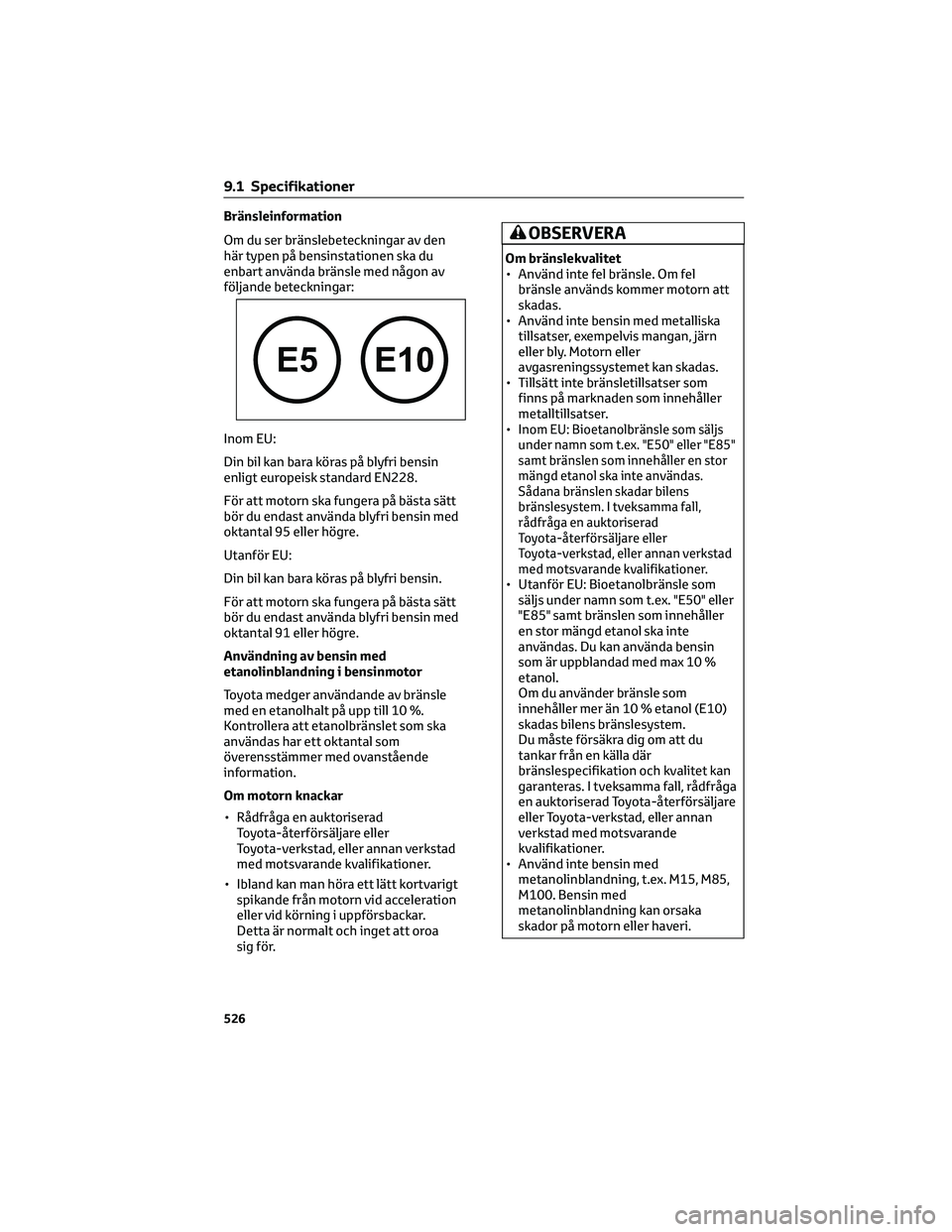

Bränsleinformation
Om du ser bränslebeteckningar av den
här typen på bensinstationen ska du
enbart använda bränsle med någon av
följande beteckningar:
Inom EU:
Din bil kan bara köras på blyfri bensin
enligt europeisk standard EN228.
För att motorn ska fungera på bästa sätt
bör du endast använda blyfri bensin med
oktantal 95 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri bensin.
För att motorn ska fungera på bästa sätt
bör du endast använda blyfri bensin med
oktantal 91 eller högre.
Användning av bensin med
etanolinblandning i bensinmotor
Toyota medger användande av bränsle
med en etanolhalt på upp till 10 %.
Kontrollera att etanolbränslet som ska
användas har ett oktantal som
överensstämmer med ovanstående
information.
Om motorn knackar
• Rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Ibland kan man höra ett lätt kortvarigt
spikande från motorn vid acceleration
eller vid körning i uppförsbackar.
Detta är normalt och inget att oroa
sig för.
OBSERVERA
Om bränslekvalitet
• Använd inte fel bränsle. Om fel
bränsle används kommer motorn att
skadas.
• Använd inte bensin med metalliska
tillsatser, exempelvis mangan, järn
eller bly. Motorn eller
avgasreningssystemet kan skadas.
• Tillsätt inte bränsletillsatser som
finns på marknaden som innehåller
metalltillsatser.
•
Inom EU: Bioetanolbränsle som säljs
under namn som t.ex. "E50" eller "E85"
samt bränslen som innehåller en stor
mängd etanol ska inte användas.
Sådana bränslen skadar bilens
bränslesystem. I tveksamma fall,
rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Utanför EU: Bioetanolbränsle som
säljs under namn som t.ex. "E50" eller
"E85" samt bränslen som innehåller
en stor mängd etanol ska inte
användas. Du kan använda bensin
som är uppblandad med max 10 %
etanol.
Om du använder bränsle som
innehåller mer än 10 % etanol (E10)
skadas bilens bränslesystem.
Du måste försäkra dig om att du
tankar från en källa där
bränslespecifikation och kvalitet kan
garanteras. I tveksamma fall, rådfråga
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Använd inte bensin med
metanolinblandning, t.ex. M15, M85,
M100. Bensin med
metanolinblandning kan orsaka
skador på motorn eller haveri.
9.1 Specifikationer
526
Page 529 of 554

9.2 Specialinställning
9.2.1 Anpassningsbara
funktioner
Bilen innehåller ett antal elektroniska
funktioner som kan personanpassas
enligt önskemål. Inställningarna av
dessa funktioner kan ändras via
informationsdisplayen, navigations-/
multimediasystemet eller hos en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Anpassningsbara bilfunktioner
Ändringar med navigations-/
multimediasystemet
1. Tryck på knappen "MENU".
2. Välj ”Inställning” på menyskärmen
och därefter ”Vehicle”.
3. Tryck på ”Vehicle customization”.
Ett antal inställningar kan ändras.
Se ytterligare uppgifter i förteckningen
över inställningar som kan ändras.
Ändringar som utförs på
informationsdisplayen
1. Tryck på
ellerpå ratten och
välj.
2. Tryck på
ellerpå ratten för att
välja funktionen.
3. För att växla funktionen På/Av, tryck
på
för att växla till önskad
inställning.
4. Håll
intryckt och visa
inställningsskärmen för att göra
detaljerad inställning av funktioner
som kan ha detaljerad inställning.Metoden för att utföra detaljerade
inställningar varierar för olika
skärmar. Se rekommendationstexten
som visas på skärmen.
Tryck på
för att gå tillbaka till
föregående skärm eller lämna läget
för specialinställning.
Vid anpassning med navigations-/
multimediasystemet eller
informationsdisplayen
Stanna bilen på en säker plats, ansätt
parkeringsbromsen och för växelspaken
till P. Undvik att 12-voltsbatteriet laddas
ur genom att låta hybridsystemet vara
igång medan funktionerna specialinställs.
VARNING!
När specialinställning utförs
Eftersom hybridsystemet måste vara
igång medan specialinställningen
utförs måste bilen vara parkerad på en
plats med tillräcklig ventilation. I ett
slutet utrymme, som ett garage, kan
avgaser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det kan
leda till dödsfall eller utgöra en allvarlig
hälsorisk.
OBSERVERA
När specialinställning utförs
Hybridsystemet ska vara igång medan
funktioner specialinställs för att undvika
att 12-voltsbatteriet laddas ur.
9.2 Specialinställning
527
9
SPECIFIKATIONER
Page 530 of 554

Funktioner som kan specialanpassas
Vissa funktionsinställningar ändras samtidigt med specialinställning av andra funktioner.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning för ytterligare information.
AModeller med navigationssystem eller multimediasystem: Inställningar som kan
ändras via navigationssystemet eller multimediasystemet
BInställningar som kan ändras via informationsdisplayen
CInställningar som kan ändras hos en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer.
Definition av symboler:O=Tillgänglig,–=Ejtillgänglig
Larm
*(→Sid. 61)
FunktionStandardin-
ställningAnpassad in-
ställningABC
Avaktiverar larmet när dörrarna
låses upp med den mekaniska
nyckelnAvstängd På – – O
*I förekommande fall
Laddningssystem (→Sid. 99, Sid. 101)
FunktionStandardin-
ställningAnpassad in-
ställningABC
”Laddningsström” MAX8A
–O–
16A*
”Battery Heater” På Avstängd – O –
”Battery Cooler” På Avstängd – O –
*Enbart modeller med inbyggd drivbatteriladdare på 6,6 kW
Instrument, mätare och informationsdisplay (→Sid. 139, Sid. 143)
Funktion*1Standardin-
ställningAnpassad in-
ställningABC
Språk*2EngelskaUtom
engelska*3–O–
Enheter
*2
km
(L/100 km,
kWh/
100 km)km (km/L,
km/kWh)
–O–
miles (MPG,
miles/kWh)
*4
Hastighetsmätardisplay Analog Digital – O –
EV-kontrollampa På Avstängd – O –
”Eco Guidance”
(ECO Accelerator Guidance)På Avstängd – O –
”Bränsleförbrukning””Totalt
genomsnitt””Snitt resa”
–O–
”Snitt tankn.”
9.2 Specialinställning
528
