VARNING!(Fortsättning)
• Fäst inte dekalen med
hastighetsvarning på något annat
ställe än det angivna. Om dekalen
fästs på en yta där en krockkudde
förvaras, t.ex. på rattdynan, kan den
hindra krockkudden från att fungera
på rätt sätt.
Körning för att sprida ut
tätningsmedlet jämnt
Observera följande
säkerhetsanvisningar för att minska
olycksrisken.
Försummelse kan göra att du tappar
kontrollen över bilen vilket kan leda till
svåra eller livshotande skador.
• Kör bilen försiktigt med låg
hastighet. Var särskilt försiktig när
du kör i kurvor eller runt hörn.
• Om bilen inte går rakt eller om du
känner i ratten att den drar åt något
håll ska du stanna bilen och
kontrollera följande.
– Däckets skick. Däcket kan ha
lossnat från fälgen.
– Däcktryck. Om lufttrycket i däcket
är högst 130 kPa (1,3 bar) kan
däcket vara svårt skadat.
OBSERVERA
När du utför lagning i en akut situation
• Ett däck bör repareras med
däckreparationssatsen om skadan
orsakats av ett vasst föremål, t.ex. en
spik eller skruv som trängt igenom
däckmönstret. Ta inte bort det vassa
föremålet från däcket. Om du tar bort
föremålet kan hålet utvidgas och göra
en lagning med reparationssatsen
omöjlig.
•
Reparationssatsen är inte vattensäker.
Kontrollera att reparationssatsen
inte utsätts för vatten, t.ex. om den
används i en regnskur.
OBSERVERA(Fortsättning)
• Placera inte reparationssatsen direkt
på ett dammigt underlag, t.ex. sand
vid sidan av vägen. Om
reparationssatsen suger upp damm,
etc, kan en funktionsstörning uppstå.
• Se till att lagningssatsen är placerad
med flaskan vertikalt.
Reparationssatsen fungerar inte
korrekt om den ligger på sidan.
Säkerhetsanvisningar beträffande
reparationssatsen för däcklagning
• Strömkällan till reparationssatsen ska
vara 12 V DC för användning i bilar.
Anslut inte reparationssatsen till
någon annan källa.
• Om bränsle stänks på
reparationssatsen kan den förstöras.
Låt inte bränsle komma i kontakt med
den.
• Reparationssatsen ska stoppas undan
för att undvika att den utsätts för
smuts eller vatten.
• Förvara lagningssatsen i
bagagerummet, utom räckhåll för
barn.
• Ta inte isär reparationssatsen och gör
inga ändringar av den. Utsätt inte
några delar, såsom lufttrycksmätaren,
för stötar. Det kan medföra risk för fel.
Undvika skador på
tryckvarningsventilerna och sändarna
När ett däck lagas med flytande
tätningsmedel kan det hända att
tryckvarningsventilen och sändaren inte
fungerar på rätt sätt. Om flytande
tätningsmedel används ska du snarast
möjligt kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning, eller annan kvalificerad
verkstad. När flytande tätningsmedel
har använts ska du se till att
tryckvarningsventilen och sändaren
byts ut när du reparerar eller sätter
tillbaka hjulet. (→Sid. 430)
8.2 Åtgärder i en nödsituation
499
8
OM PROBLEM UPPSTÅR

8.2.6 Om du får punktering
(modeller med reservhjul)
Din bil är utrustad med reservhjul. Det
punkterade hjulet kan ersättas med
reservhjulet. För uppgifter om däck:
→Sid. 428
VARNING!
Om du får punktering
Fortsätt inte köra med punkterat däck.
Även vid körning en kort sträcka kan
däcket förstöras för gott, vilket kan
resultera i en olycka.Innan du hissar upp bilen
• Stanna bilen på en säker plats på ett
stadigt och plant underlag.
• Ansätt parkeringsbromsen.
• Lägg i P.
• Stäng av rörelsedetektor och
lutningssensor (i förekommande fall)
(→Sid. 62)
• Stoppa hybridsystemet.
• Tänd varningsblinkers. (→Sid. 474)
• För modeller med elbaklucka: Stäng av
elbaklucksystemet. (→Sid. 180)
Placering av reservhjul, domkraft och verktyg
ADomkraft
BReservhjul
CBogserögla
DHandtag till domkraft
EHjulmutternyckel
8.2 Åtgärder i en nödsituation
500

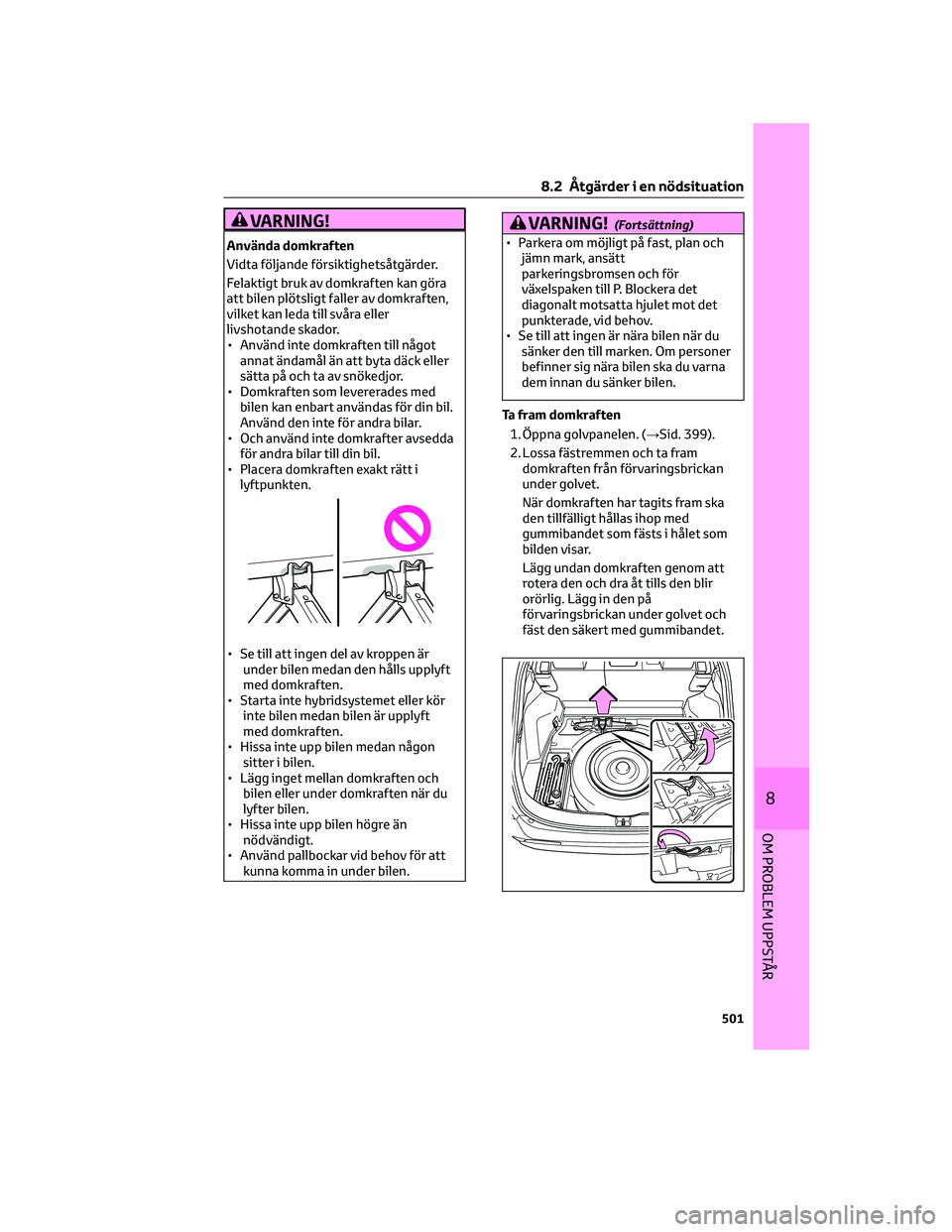

VARNING!
Använda domkraften
Vidta följande försiktighetsåtgärder.
Felaktigt bruk av domkraften kan göra
att bilen plötsligt faller av domkraften,
vilket kan leda till svåra eller
livshotande skador.
• Använd inte domkraften till något
annat ändamål än att byta däck eller
sätta på och ta av snökedjor.
• Domkraften som levererades med
bilen kan enbart användas för din bil.
Använd den inte för andra bilar.
• Och använd inte domkrafter avsedda
för andra bilar till din bil.
• Placera domkraften exakt rätt i
lyftpunkten.
• Se till att ingen del av kroppen är
under bilen medan den hålls upplyft
med domkraften.
• Starta inte hybridsystemet eller kör
inte bilen medan bilen är upplyft
med domkraften.
• Hissa inte upp bilen medan någon
sitter i bilen.
• Lägg inget mellan domkraften och
bilen eller under domkraften när du
lyfter bilen.
• Hissa inte upp bilen högre än
nödvändigt.
• Använd pallbockar vid behov för att
kunna komma in under bilen.
VARNING!(Fortsättning)
• Parkera om möjligt på fast, plan och
jämn mark, ansätt
parkeringsbromsen och för
växelspaken till P. Blockera det
diagonalt motsatta hjulet mot det
punkterade, vid behov.
• Se till att ingen är nära bilen när du
sänker den till marken. Om personer
befinner sig nära bilen ska du varna
dem innan du sänker bilen.
Ta fram domkraften
1. Öppna golvpanelen. (→Sid. 399).
2. Lossa fästremmen och ta fram
domkraften från förvaringsbrickan
under golvet.
När domkraften har tagits fram ska
den tillfälligt hållas ihop med
gummibandet som fästs i hålet som
bilden visar.
Lägg undan domkraften genom att
rotera den och dra åt tills den blir
orörlig. Lägg in den på
förvaringsbrickan under golvet och
fäst den säkert med gummibandet.
8.2 Åtgärder i en nödsituation
501
8
OM PROBLEM UPPSTÅR

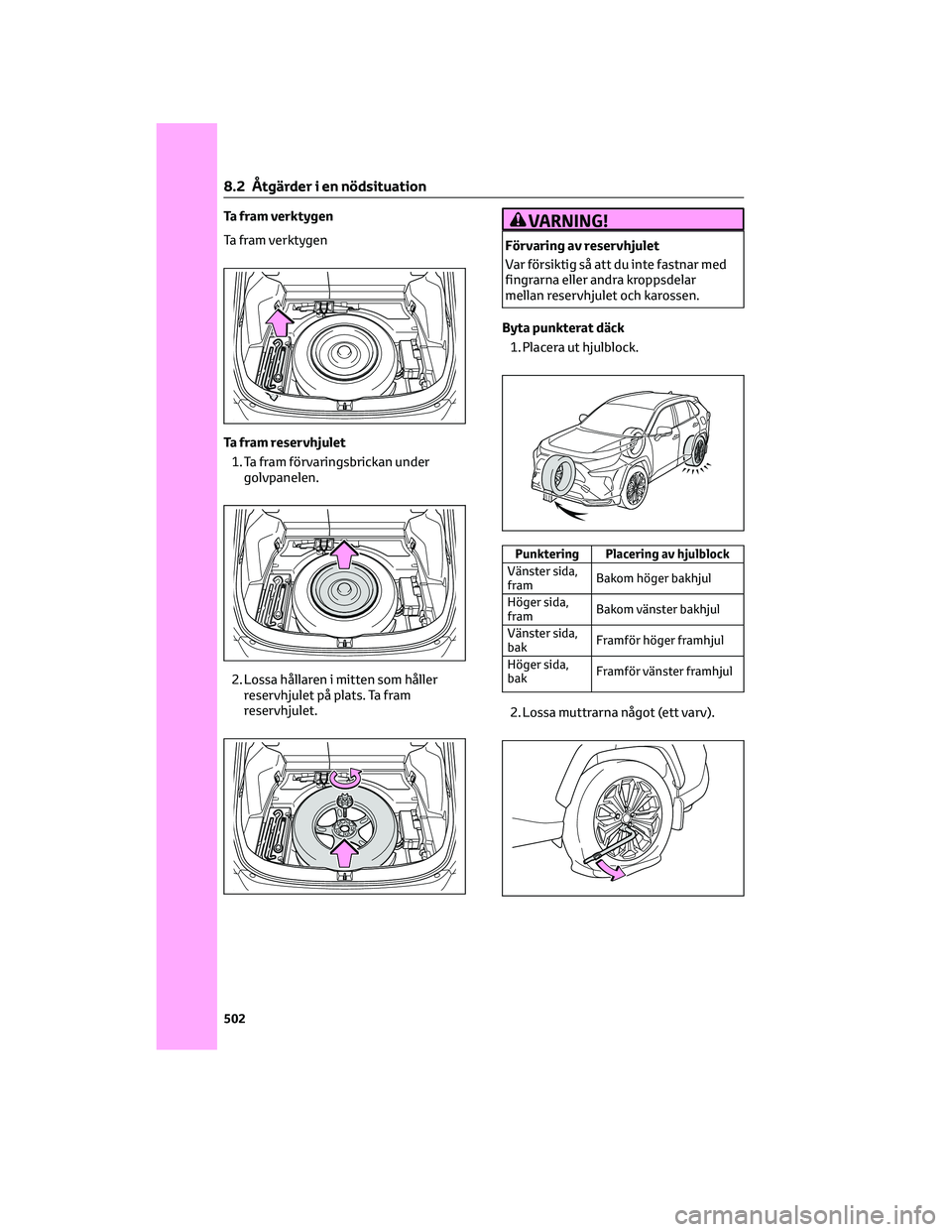

Ta fram verktygen
Ta fram verktygen
Ta fram reservhjulet
1. Ta fram förvaringsbrickan under
golvpanelen.
2. Lossa hållaren i mitten som håller
reservhjulet på plats. Ta fram
reservhjulet.VARNING!
Förvaring av reservhjulet
Var försiktig så att du inte fastnar med
fingrarna eller andra kroppsdelar
mellan reservhjulet och karossen.
Byta punkterat däck
1. Placera ut hjulblock.
Punktering Placering av hjulblock
Vänster sida,
framBakom höger bakhjul
Höger sida,
framBakom vänster bakhjul
Vänster sida,
bakFramför höger framhjul
Höger sida,
bakFramför vänster framhjul
2. Lossa muttrarna något (ett varv).
8.2 Åtgärder i en nödsituation
502

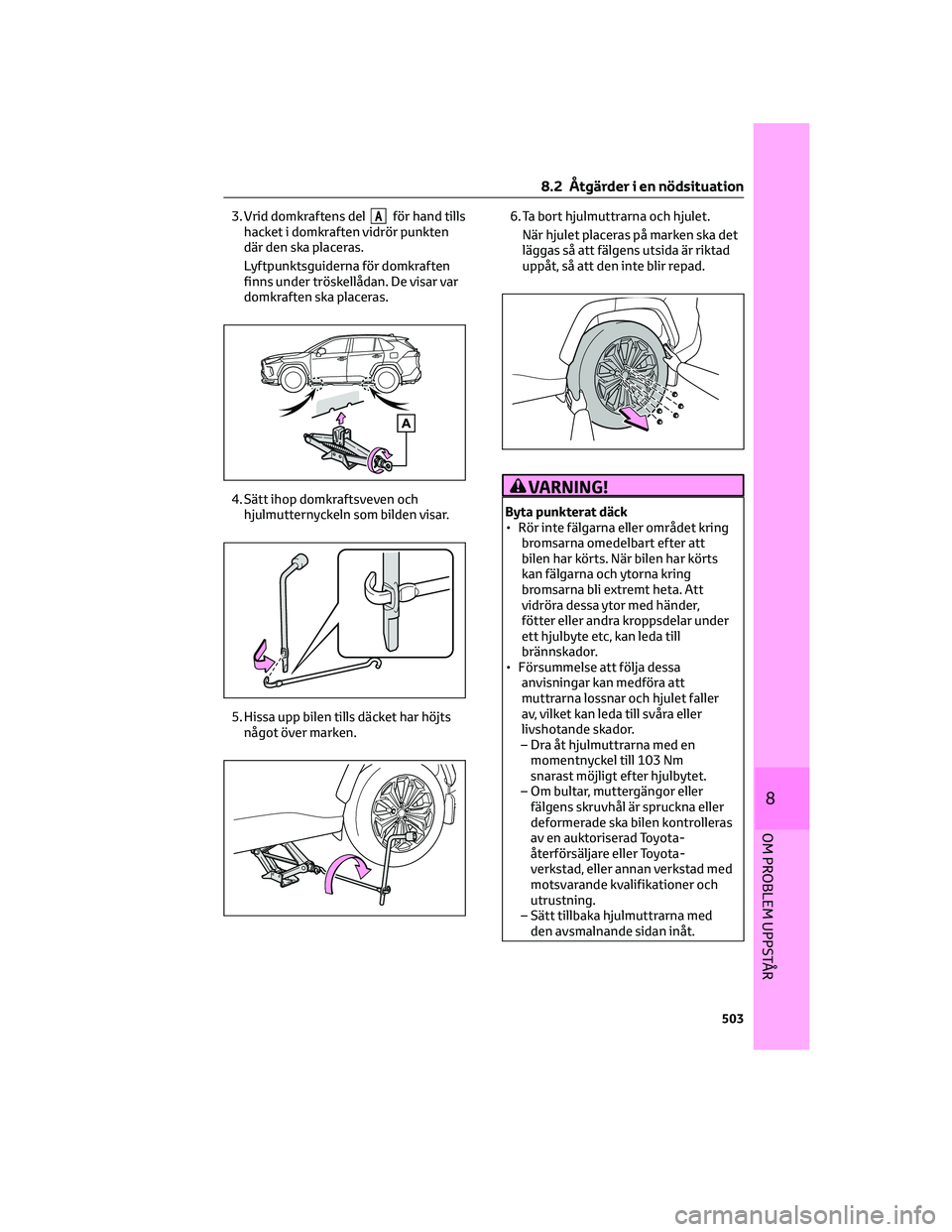

3. Vrid domkraftens delAför hand tills
hacket i domkraften vidrör punkten
där den ska placeras.
Lyftpunktsguiderna för domkraften
finns under tröskellådan. De visar var
domkraften ska placeras.
4. Sätt ihop domkraftsveven och
hjulmutternyckeln som bilden visar.
5. Hissa upp bilen tills däcket har höjts
något över marken.6. Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska det
läggas så att fälgens utsida är riktad
uppåt, så att den inte blir repad.
VARNING!
Byta punkterat däck
• Rör inte fälgarna eller området kring
bromsarna omedelbart efter att
bilen har körts. När bilen har körts
kan fälgarna och ytorna kring
bromsarna bli extremt heta. Att
vidröra dessa ytor med händer,
fötter eller andra kroppsdelar under
ett hjulbyte etc, kan leda till
brännskador.
• Försummelse att följa dessa
anvisningar kan medföra att
muttrarna lossnar och hjulet faller
av, vilket kan leda till svåra eller
livshotande skador.
– Dra åt hjulmuttrarna med en
momentnyckel till 103 Nm
snarast möjligt efter hjulbytet.
– Om bultar, muttergängor eller
fälgens skruvhål är spruckna eller
deformerade ska bilen kontrolleras
av en auktoriserad Toyota-
återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
– Sätt tillbaka hjulmuttrarna med
den avsmalnande sidan inåt.
8.2 Åtgärder i en nödsituation
503
8
OM PROBLEM UPPSTÅR

VARNING!(Fortsättning)
• För modeller med elbaklucka: Vid
tillfällen som när du byter däck ska
elbaklucksystemet stängas av.
(→Sid. 180) I annat fall kan
bakluckan manövreras oavsiktligt
om knappen till elbakluckan vidrörs
av misstag, vilket kan göra att
fingrar och händer kommer i kläm
och skadas.

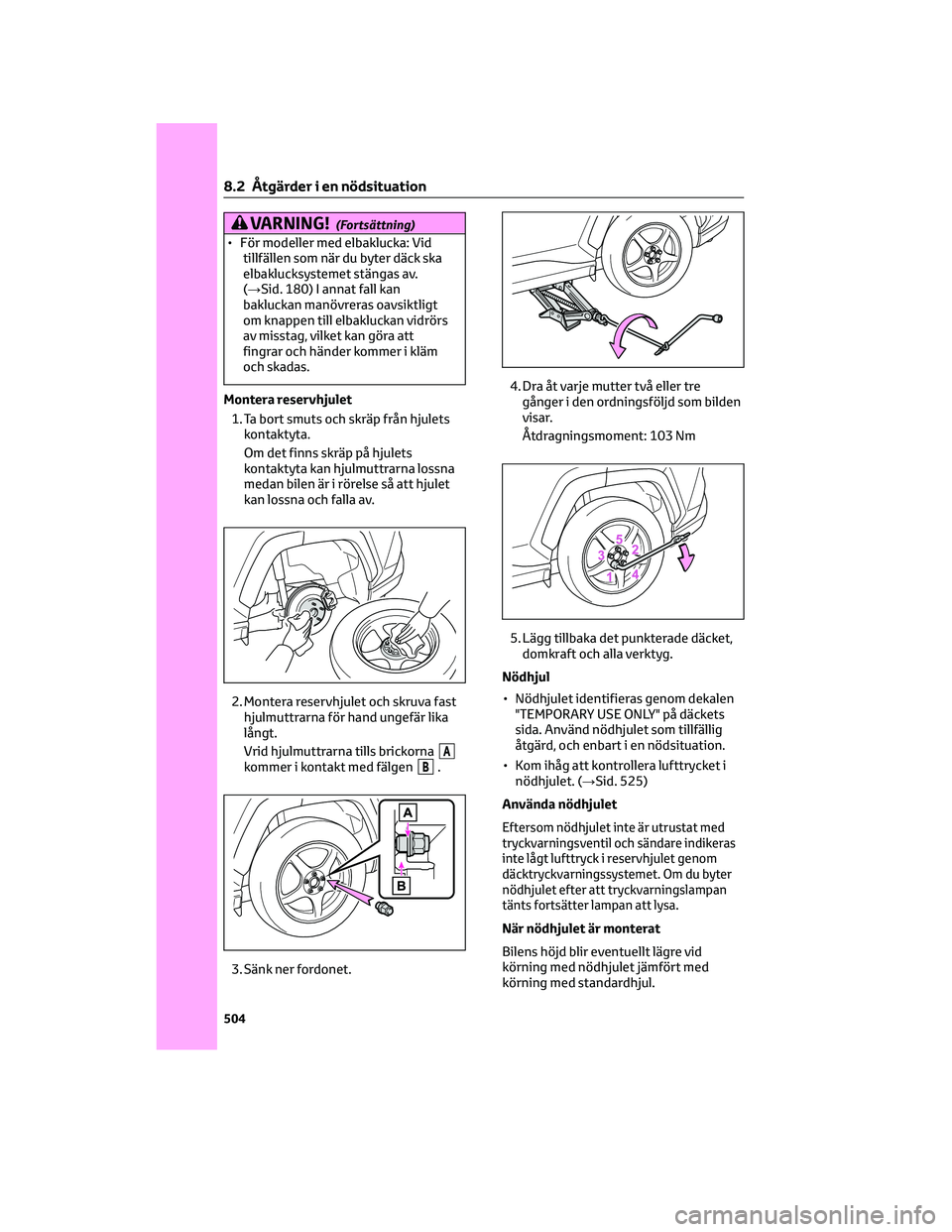

Montera reservhjulet
1. Ta bort smuts och skräp från hjulets
kontaktyta.
Om det finns skräp på hjulets
kontaktyta kan hjulmuttrarna lossna
medan bilen är i rörelse så att hjulet
kan lossna och falla av.
2. Montera reservhjulet och skruva fast
hjulmuttrarna för hand ungefär lika
långt.
Vrid hjulmuttrarna tills brickorna
Akommer i kontakt med fälgenB.
3. Sänk ner fordonet.4. Dra åt varje mutter två eller tre
gånger i den ordningsföljd som bilden
visar.
Åtdragningsmoment: 103 Nm
5. Lägg tillbaka det punkterade däcket,
domkraft och alla verktyg.
Nödhjul
• Nödhjulet identifieras genom dekalen
"TEMPORARY USE ONLY" på däckets
sida. Använd nödhjulet som tillfällig
åtgärd, och enbart i en nödsituation.
• Kom ihåg att kontrollera lufttrycket i
nödhjulet. (→Sid. 525)
Använda nödhjulet
Eftersom nödhjulet inte är utrustat med
tryckvarningsventil och sändare indikeras
inte lågt lufttryck i reservhjulet genom
däcktryckvarningssystemet. Om du byter
nödhjulet efter att tryckvarningslampan
tänts fortsätter lampan att lysa.
När nödhjulet är monterat
Bilens höjd blir eventuellt lägre vid
körning med nödhjulet jämfört med
körning med standardhjul.
8.2 Åtgärder i en nödsituation
504

Om du får punktering i ett framhjul
och vägen är täckt med snö eller is
(modeller med 235/55R19-däck)
Montera nödhjulet på ett av bilens
bakhjul. Utför följande steg för att
montera snökedjor på framhjulen:1. Byt ett bakhjul mot nödhjulet.
2. Byt ut det punkterade framhjulet mot
det demonterade bakhjulet.
3. Montera snökedjor på framhjulen.

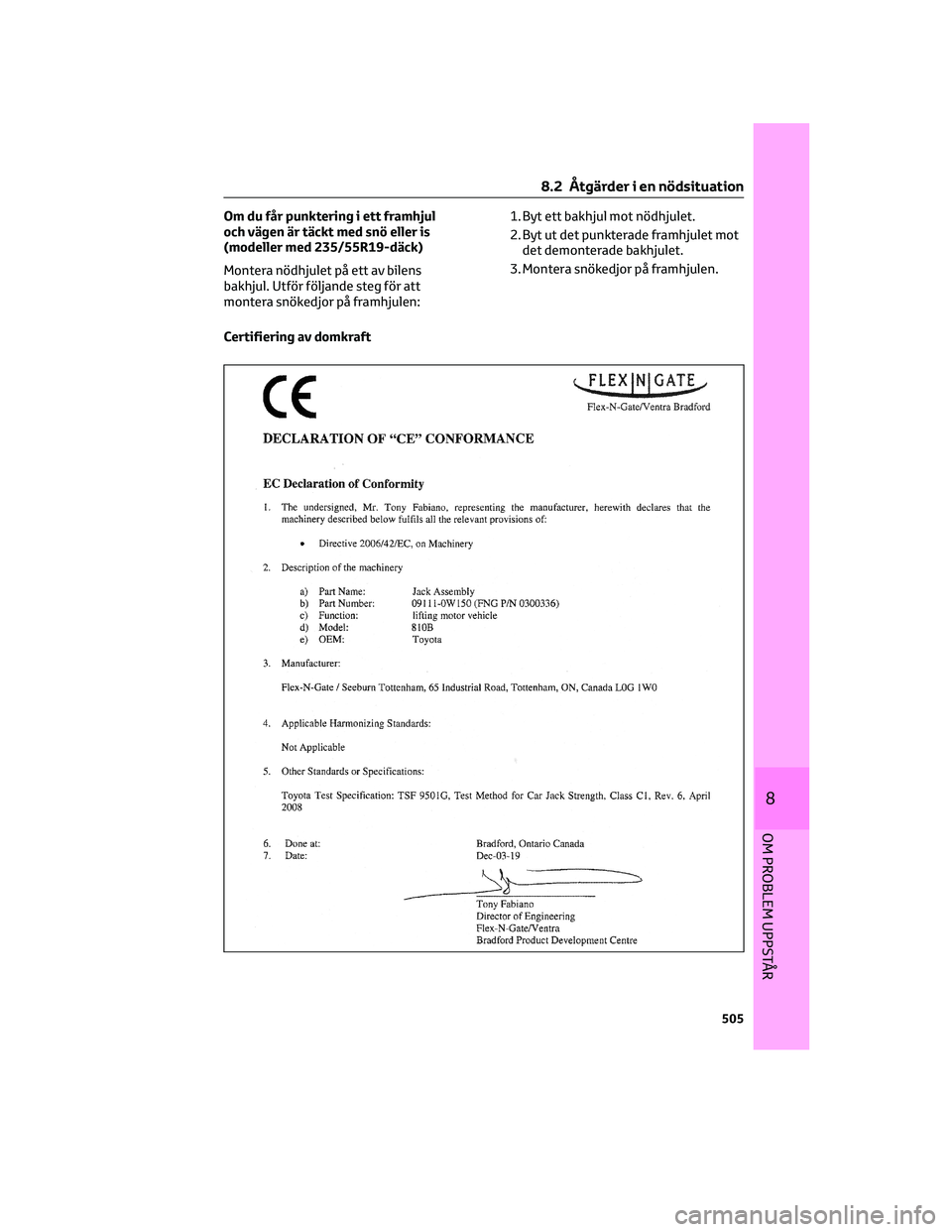

Certifiering av domkraft
8.2 Åtgärder i en nödsituation
505
8
OM PROBLEM UPPSTÅR

VARNING!
Använda nödhjulet
• Kom ihåg att nödhjulet i bilen är
särskilt avsett att användas på din
bil. Använd inte ditt nödhjul på
någon annan bil.
• Använd inte mer än ett nödhjul
samtidigt på bilen.
• Ersätt nödhjulet med ett
standardhjul snarast möjligt.
• Undvik plötslig acceleration, häftig
styrning, plötslig inbromsning eller
växelrörelser som kan orsaka plötslig
motorbromsning.
När nödhjulet är monterat
Bilens hastighet uppfattas eventuellt
inte korrekt och följande system
kommer eventuellt inte att fungera
korrekt:
– ABS och bromsassistans
– VSC/Trailer Sway Control
(Släpvagnsstabilisering)
–TRC
– Farthållare (i förekommande fall)
– Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
– PCS (Aktivt krockskyddssystem)
(i förekommande fall)
– EPS
– LTA (Linjeavkännare)
(i förekommande fall)
– Däcktryckvarningssystem
– AHB (Automatiskt helljus)
(i förekommande fall)
– BSM (Dödavinkelvarnare)
(i förekommande fall)
– Backkamera (i förekommande fall)
–
360°-monitor (i förekommande fall)– Toyota backkamera
(i förekommande fall)
– Toyota parkeringssensor
(i förekommande fall)
– PKSB (Intelligent autobroms)
(i förekommande fall)
– Navigationssystem
(i förekommande fall)
VARNING!(Fortsättning)
Dessutom kan följande system inte
utnyttjas fullt ut, det kan också inverka
negativt på komponenterna i drivlinan:
– E-Four (Elektroniskt On-Demand
AWD-system)
Hastighetsbegränsning när nödhjulet
är monterat
Kör inte med högre hastighet än
80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i
hög hastighet. Försummelse att följa
denna anvisning kan resultera i en
olycka som kan orsaka svåra eller
livshotande skador.
När du har använt verktygen och
domkraften
Innan du kör iväg, kontrollera att alla
verktyg, domkraften och
varningstriangeln ligger säkert på sina
platser i bilen så att de inte kan orsaka
skador vid en eventuell kollision eller
hård inbromsning.
OBSERVERA
Var försiktig vid körning över gupp
när ett nödhjul är monterat på bilen
Bilens höjd blir eventuellt lägre vid
körning med nödhjulet jämfört med
körning med standardhjul. Var försiktig
vid körning över ojämn vägbeläggning.
Köra med snökedjor och nödhjul
Montera inte kedjor på ett nödhjul.
Kedjor på däcken kan skada karossen
och ha en negativ inverkan på
körprestandan.
Vid däckbyte
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
en annan verkstad med motsvarande
kvalifikationer och utrustning när du tar
bort eller monterar hjul, däck eller
tryckvarningsventil och sändare, eftersom
tryckvarningsventilen och sändaren kan
skadas om de inte hanteras på rätt sätt.
8.2 Åtgärder i en nödsituation
506

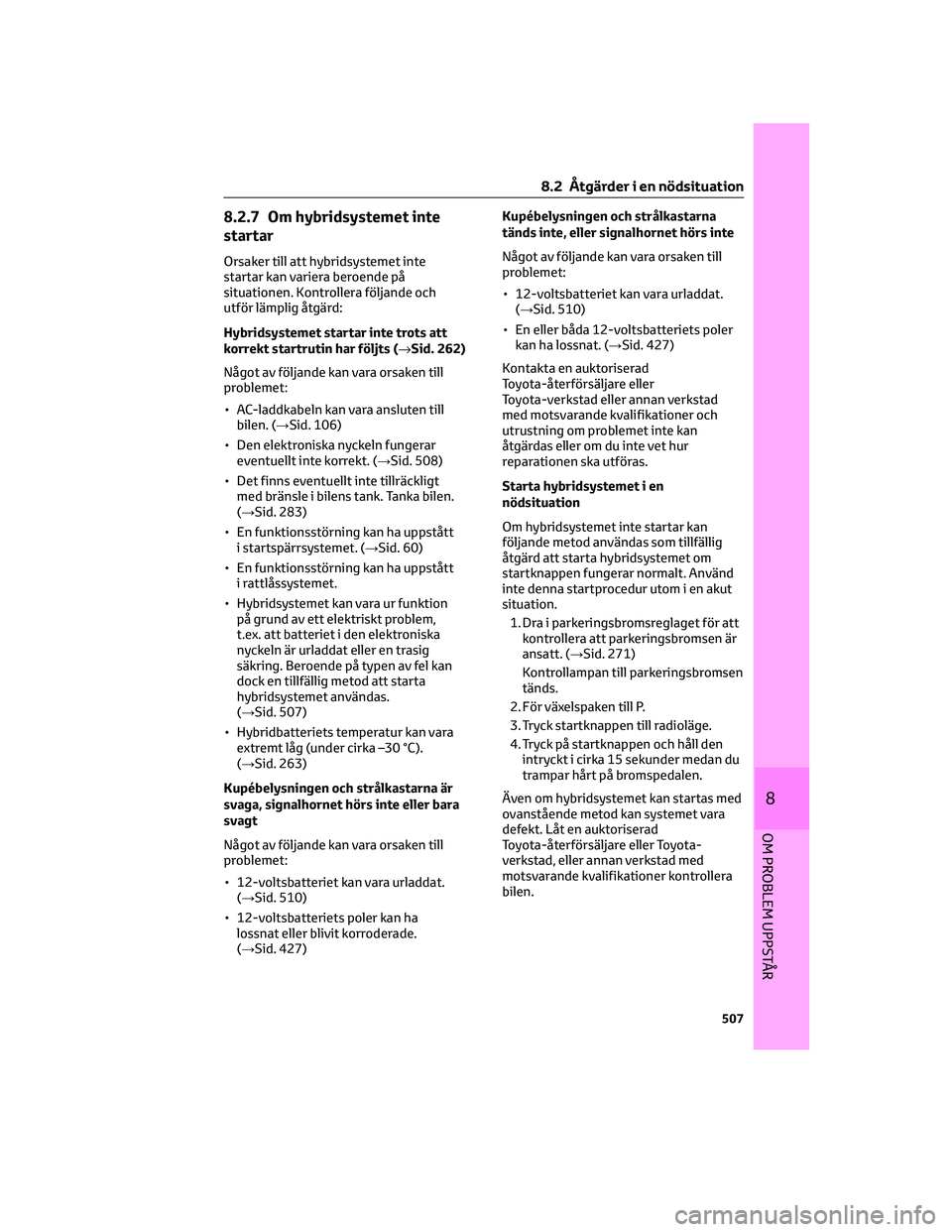

8.2.7 Om hybridsystemet inte
startar
Orsaker till att hybridsystemet inte
startar kan variera beroende på
situationen. Kontrollera följande och
utför lämplig åtgärd:
Hybridsystemet startar inte trots att
korrekt startrutin har följts (→Sid. 262)
Något av följande kan vara orsaken till
problemet:
• AC-laddkabeln kan vara ansluten till
bilen. (→Sid. 106)
• Den elektroniska nyckeln fungerar
eventuellt inte korrekt. (→Sid. 508)
• Det finns eventuellt inte tillräckligt
med bränsle i bilens tank. Tanka bilen.
(→Sid. 283)
• En funktionsstörning kan ha uppstått
i startspärrsystemet. (→Sid. 60)
• En funktionsstörning kan ha uppstått
i rattlåssystemet.
• Hybridsystemet kan vara ur funktion
på grund av ett elektriskt problem,
t.ex. att batteriet i den elektroniska
nyckeln är urladdat eller en trasig
säkring. Beroende på typen av fel kan
dock en tillfällig metod att starta
hybridsystemet användas.
(→Sid. 507)
• Hybridbatteriets temperatur kan vara
extremt låg (under cirka –30 °C).
(→Sid. 263)
Kupébelysningen och strålkastarna är
svaga, signalhornet hörs inte eller bara
svagt
Något av följande kan vara orsaken till
problemet:
• 12-voltsbatteriet kan vara urladdat.
(→Sid. 510)
• 12-voltsbatteriets poler kan ha
lossnat eller blivit korroderade.
(→Sid. 427)Kupébelysningen och strålkastarna
tänds inte, eller signalhornet hörs inte
Något av följande kan vara orsaken till
problemet:
• 12-voltsbatteriet kan vara urladdat.
(→Sid. 510)
• En eller båda 12-voltsbatteriets poler
kan ha lossnat. (→Sid. 427)
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning om problemet inte kan
åtgärdas eller om du inte vet hur
reparationen ska utföras.
Starta hybridsystemet i en
nödsituation
Om hybridsystemet inte startar kan
följande metod användas som tillfällig
åtgärd att starta hybridsystemet om
startknappen fungerar normalt. Använd
inte denna startprocedur utom i en akut
situation.
1. Dra i parkeringsbromsreglaget för att
kontrollera att parkeringsbromsen är
ansatt. (→Sid. 271)
Kontrollampan till parkeringsbromsen
tänds.
2. För växelspaken till P.
3. Tryck startknappen till radioläge.
4. Tryck på startknappen och håll den
intryckt i cirka 15 sekunder medan du
trampar hårt på bromspedalen.
Även om hybridsystemet kan startas med
ovanstående metod kan systemet vara
defekt. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
8.2 Åtgärder i en nödsituation
507
8
OM PROBLEM UPPSTÅR

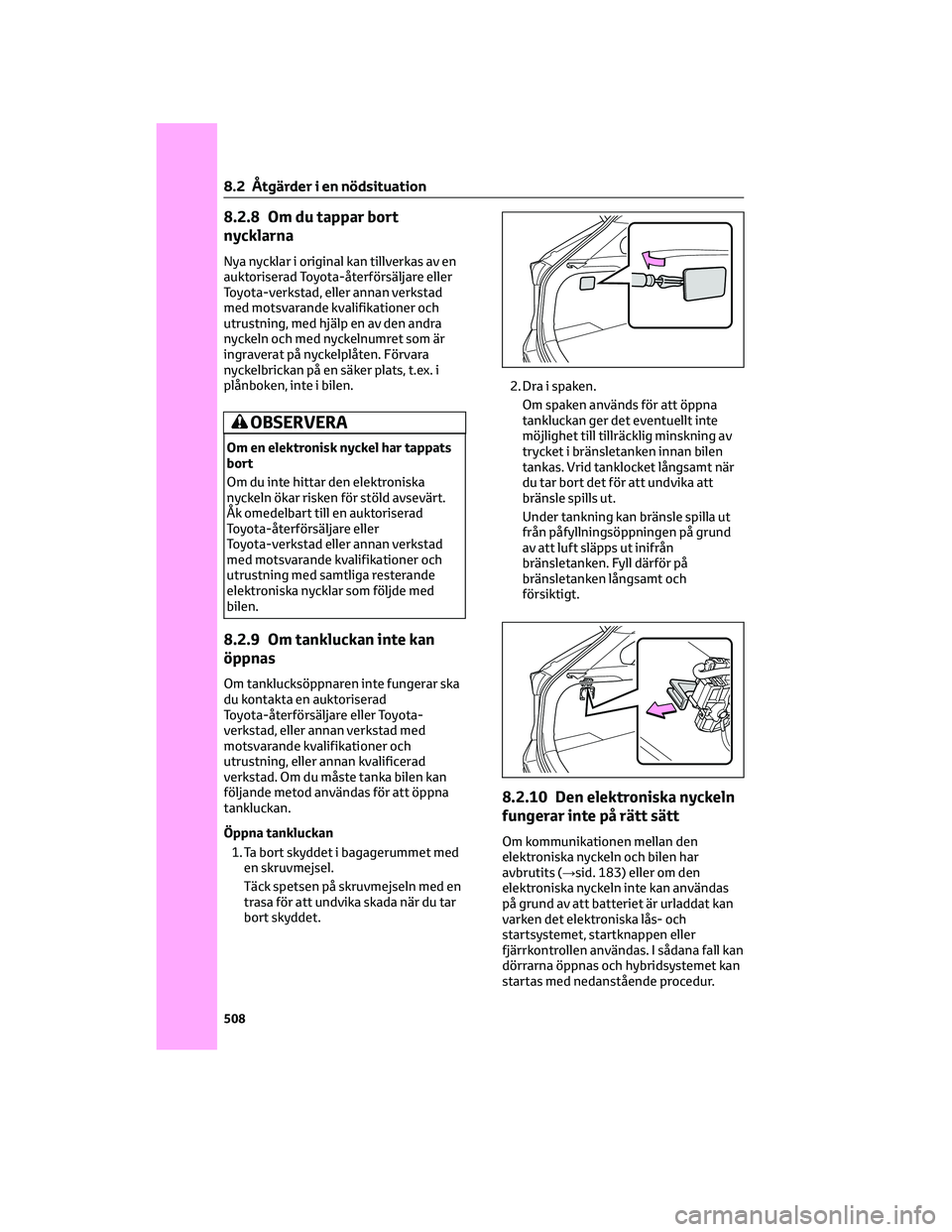

8.2.8 Om du tappar bort
nycklarna
Nya nycklar i original kan tillverkas av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning, med hjälp en av den andra
nyckeln och med nyckelnumret som är
ingraverat på nyckelplåten. Förvara
nyckelbrickan på en säker plats, t.ex. i
plånboken, inte i bilen.
OBSERVERA
Om en elektronisk nyckel har tappats
bort
Om du inte hittar den elektroniska
nyckeln ökar risken för stöld avsevärt.
Åk omedelbart till en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning med samtliga resterande
elektroniska nycklar som följde med
bilen.
8.2.9 Om tankluckan inte kan
öppnas
Om tanklucksöppnaren inte fungerar ska
du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning, eller annan kvalificerad
verkstad. Om du måste tanka bilen kan
följande metod användas för att öppna
tankluckan.
Öppna tankluckan
1. Ta bort skyddet i bagagerummet med
en skruvmejsel.
Täck spetsen på skruvmejseln med en
trasa för att undvika skada när du tar
bort skyddet.2. Dra i spaken.
Om spaken används för att öppna
tankluckan ger det eventuellt inte
möjlighet till tillräcklig minskning av
trycket i bränsletanken innan bilen
tankas. Vrid tanklocket långsamt när
du tar bort det för att undvika att
bränsle spills ut.
Under tankning kan bränsle spilla ut
från påfyllningsöppningen på grund
av att luft släpps ut inifrån
bränsletanken. Fyll därför på
bränsletanken långsamt och
försiktigt.
8.2.10 Den elektroniska nyckeln
fungerar inte på rätt sätt
Om kommunikationen mellan den
elektroniska nyckeln och bilen har
avbrutits (→sid. 183) eller om den
elektroniska nyckeln inte kan användas
på grund av att batteriet är urladdat kan
varken det elektroniska lås- och
startsystemet, startknappen eller
fjärrkontrollen användas. I sådana fall kan
dörrarna öppnas och hybridsystemet kan
startas med nedanstående procedur.
8.2 Åtgärder i en nödsituation
508
