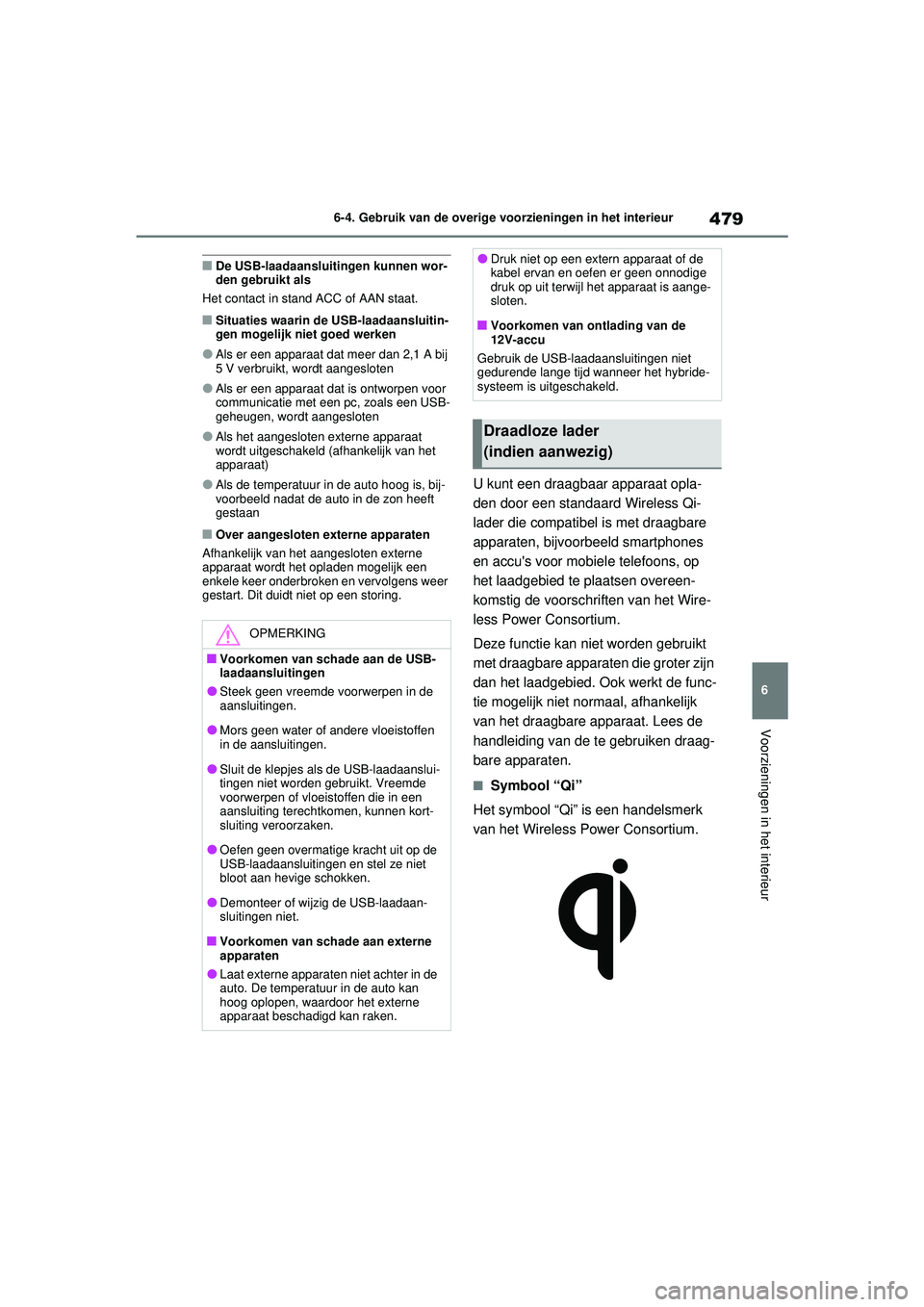

TOYOTA RAV4 PHEV 2021 Instructieboekje (in Dutch)

479
6
6-4. Gebruik van de overige voorzieningen in het interieur
Voorzieningen in het interieur
■De USB-laadaansluitingen kunnen wor-
den gebruikt als
Het contact in stand ACC of AAN staat.
■Situaties waarin de USB-laadaansluitin-
gen mogelijk niet goed werken
●Als er een apparaat dat meer dan 2,1 A bij
5 V verbruikt, wordt aangesloten
●Als er een apparaat dat is ontworpen voor
communicatie met een pc, zoals een USB-
geheugen, wordt aangesloten
●Als het aangesloten externe apparaat
wordt uitgeschakeld (afhankelijk van het
apparaat)
●Als de temperatuur in de auto hoog is, bij-
voorbeeld nadat de auto in de zon heeft
gestaan
■Over aangesloten externe apparaten
Afhankelijk van het aangesloten externe
apparaat wordt het opladen mogelijk een
enkele keer onderbroken en vervolgens weer
gestart. Dit duidt niet op een storing.
U kunt een draagbaar apparaat opla-
den door een standaard Wireless Qi-
lader die compatibel is met draagbare
apparaten, bijvoorbeeld smartphones
en accu's voor mobiele telefoons, op
het laadgebied te plaatsen overeen-
komstig de voorschriften van het Wire-
less Power Consortium.
Deze functie kan niet worden gebruikt
met draagbare apparaten die groter zijn
dan het laadgebied. Ook werkt de func-
tie mogelijk niet normaal, afhankelijk
van het draagbare apparaat. Lees de
handleiding van de te gebruiken draag-
bare apparaten.
■Symbool “Qi”
Het symbool “Qi” is een handelsmerk
van het Wireless Power Consortium.
OPMERKING
■Voorkomen van schade aan de USB-
laadaansluitingen
●Steek geen vreemde voorwerpen in de
aansluitingen.
●Mors geen water of andere vloeistoffen
in de aansluitingen.
●Sluit de klepjes al s de USB-laadaanslui-
tingen niet worden gebruikt. Vreemde
voorwerpen of vloeistoffen die in een
aansluiting terechtkomen, kunnen kort-
sluiting veroorzaken.
●Oefen geen overmatige kracht uit op de
USB-laadaansluitingen en stel ze niet
bloot aan hevige schokken.
●Demonteer of wijzig de USB-laadaan-
sluitingen niet.
■Voorkomen van schade aan externe
apparaten
●Laat externe apparaten niet achter in de
auto. De temperatuur in de auto kan
hoog oplopen, waardoor het externe
apparaat beschadigd kan raken.
●Druk niet op een extern apparaat of de
kabel ervan en oefen er geen onnodige
druk op uit terwijl het apparaat is aange-
sloten.
■Voorkomen van ontlading van de
12V-accu
Gebruik de USB-laadaa nsluitingen niet
gedurende lange tijd wanneer het hybride-
systeem is uitgeschakeld.
Draadloze lader
(indien aanwezig)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 479 Wednesday, February 3, 2021 2:42 PM

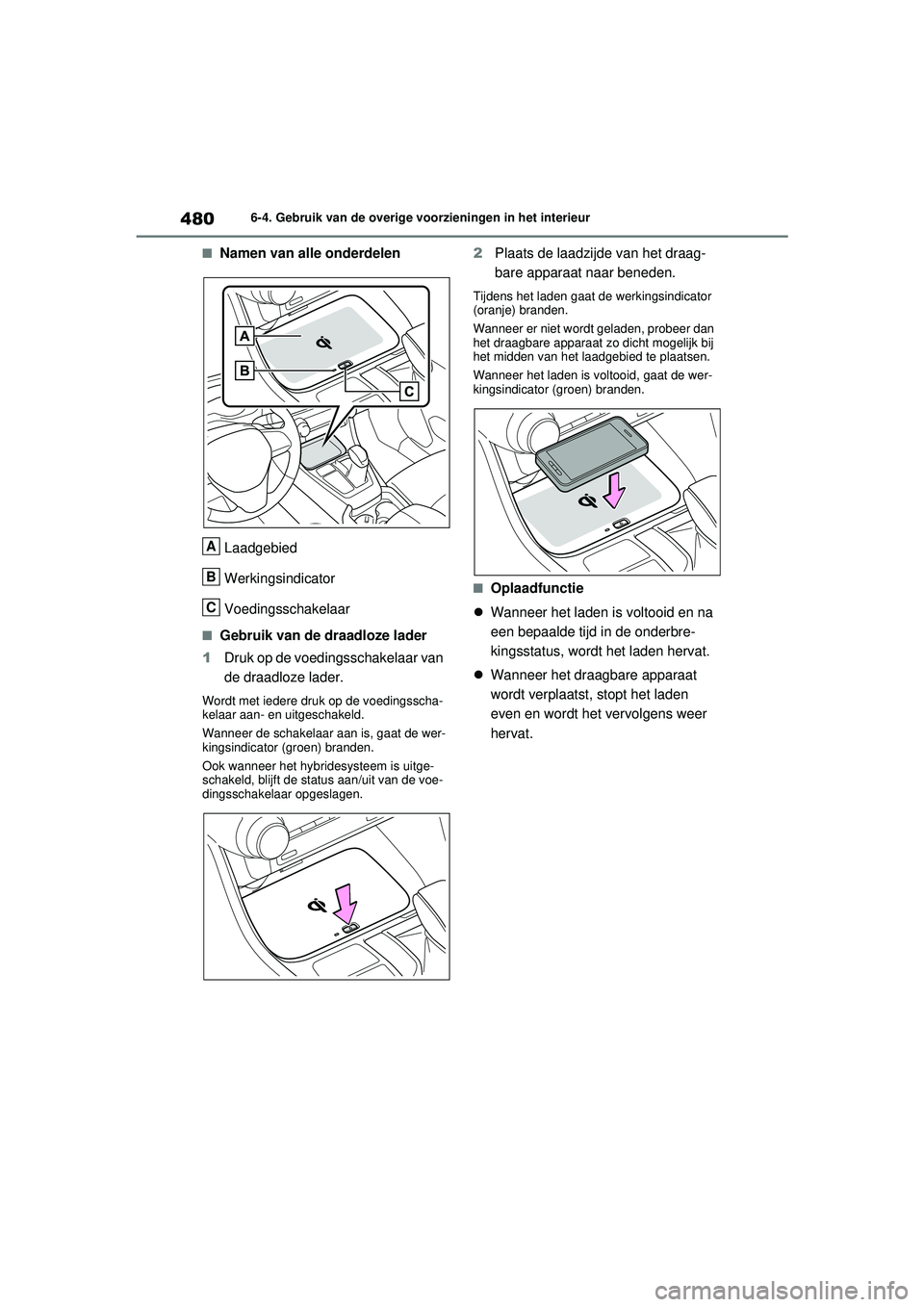

4806-4. Gebruik van de overige voorzieningen in het interieur
■Namen van alle onderdelenLaadgebied
Werkingsindicator
Voedingsschakelaar
■Gebruik van de draadloze lader
1 Druk op de voed ingsschakelaar van
de draadloze lader.
Wordt met iedere druk op de voedingsscha-
kelaar aan- en uitgeschakeld.
Wanneer de schakelaar aan is, gaat de wer-
kingsindicator (groen) branden.
Ook wanneer het hybridesysteem is uitge-
schakeld, blijft de status aan/uit van de voe-
dingsschakelaar opgeslagen.
2 Plaats de laadzijde van het draag-
bare apparaat naar beneden.
Tijdens het laden gaat de werkingsindicator
(oranje) branden.
Wanneer er niet wordt geladen, probeer dan
het draagbare apparaat zo dicht mogelijk bij
het midden van het laadgebied te plaatsen.
Wanneer het laden is voltooid, gaat de wer-
kingsindicator (groen) branden.
■Oplaadfunctie
 Wanneer het laden is voltooid en na
een bepaalde tijd in de onderbre-
kingsstatus, wordt het laden hervat.
 Wanneer het draagbare apparaat
wordt verplaatst, stopt het laden
even en wordt het vervolgens weer
hervat.
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 480 Wednesday, February 3, 2021 2:42 PM

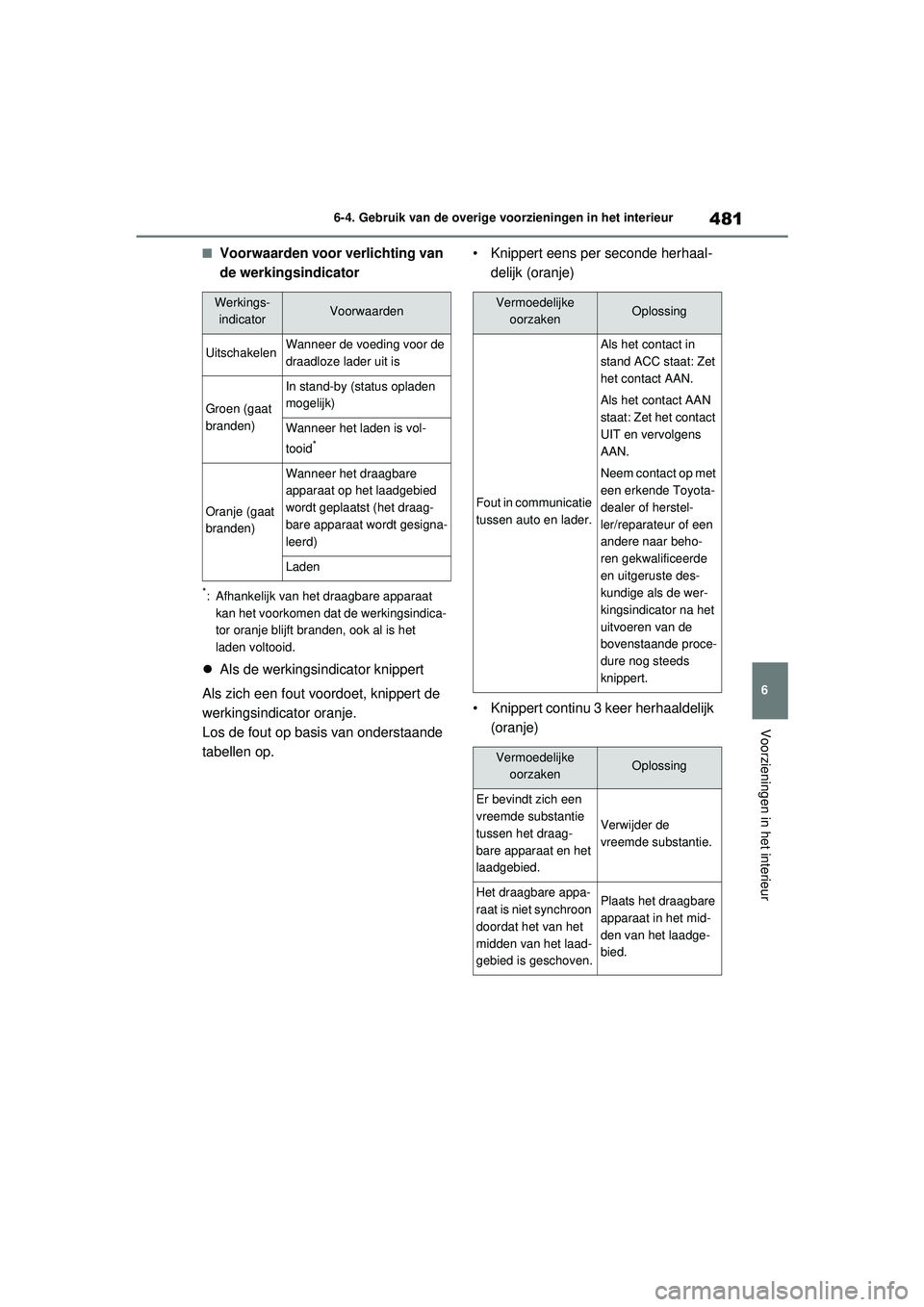

481
6
6-4. Gebruik van de overige voorzieningen in het interieur
Voorzieningen in het interieur
■Voorwaarden voor verlichting van
de werkingsindicator
*: Afhankelijk van het draagbare apparaat
kan het voorkomen dat de werkingsindica-
tor oranje blijft branden, ook al is het
laden voltooid.
 Als de werkingsindicator knippert
Als zich een fout voordoet, knippert de
werkingsindicator oranje.
Los de fout op basis van onderstaande
tabellen op. • Knippert eens per seconde herhaal-
delijk (oranje)
• Knippert continu 3 keer herhaaldelijk (oranje)
Werkings-indicatorVoorwaarden
UitschakelenWanneer de voeding voor de
draadloze lader uit is
Groen (gaat
branden)
In stand-by (status opladen
mogelijk)
Wanneer het laden is vol-
tooid*
Oranje (gaat
branden)
Wanneer het draagbare
apparaat op het laadgebied
wordt geplaatst (het draag-
bare apparaat wordt gesigna-
leerd)
Laden
Vermoedelijke oorzakenOplossing
Fout in communicatie
tussen auto en lader.
Als het contact in
stand ACC staat: Zet
het contact AAN.
Als het contact AAN
staat: Zet het contact
UIT en vervolgens
AAN.
Neem contact op met
een erkende Toyota-
dealer of herstel-
ler/reparateur of een
andere naar beho-
ren gekwalificeerde
en uitgeruste des-
kundige als de wer-
kingsindicator na het
uitvoeren van de
bovenstaande proce-
dure nog steeds
knippert.
Vermoedelijke oorzakenOplossing
Er bevindt zich een
vreemde substantie
tussen het draag-
bare apparaat en het
laadgebied.
Verwijder de
vreemde substantie.
Het draagbare appa-
raat is niet synchroon
doordat het van het
midden van het laad-
gebied is geschoven.Plaats het draagbare
apparaat in het mid-
den van het laadge-
bied.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 481 Wednesday, February 3, 2021 2:42 PM

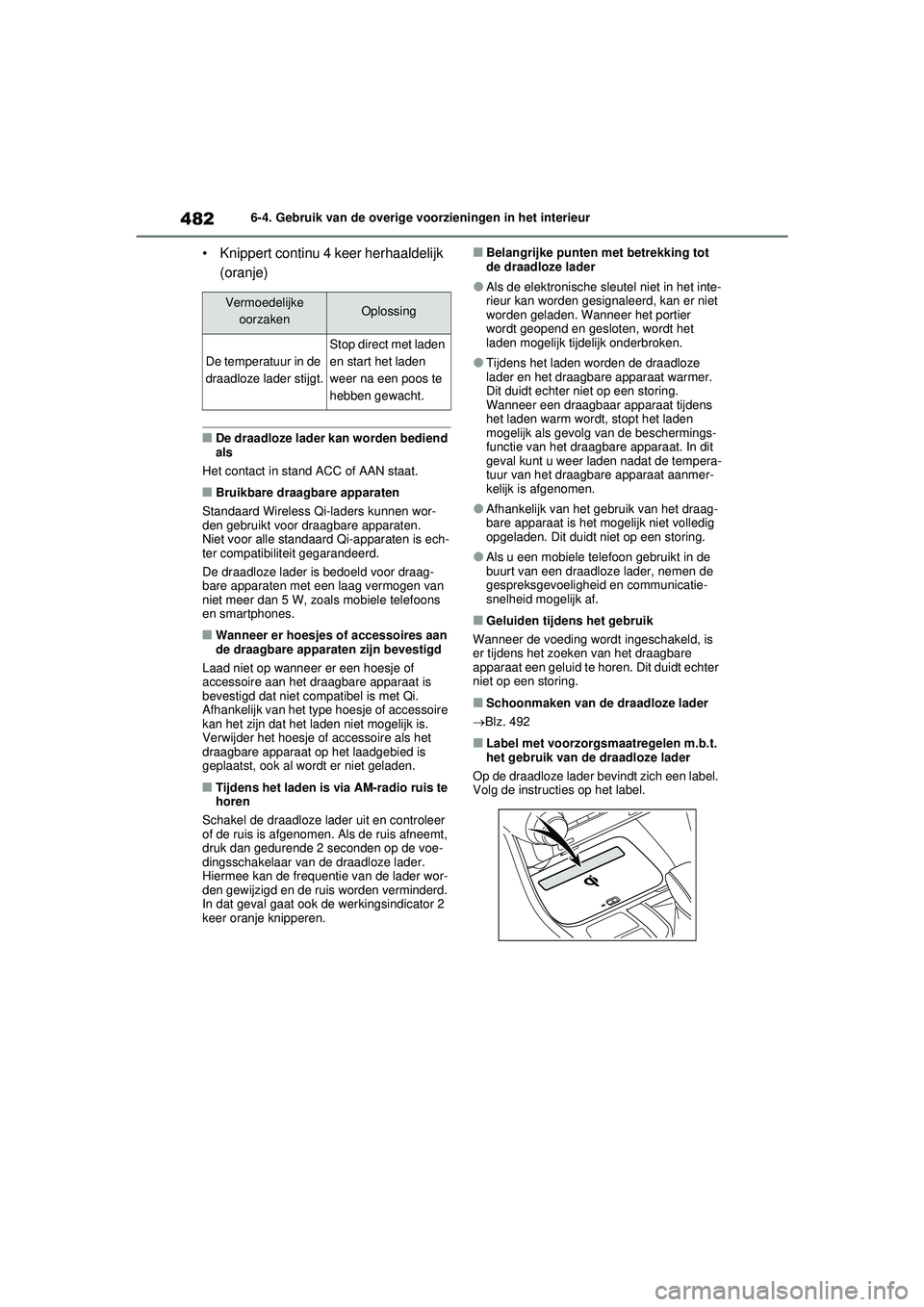

4826-4. Gebruik van de overige voorzieningen in het interieur
• Knippert continu 4 keer herhaaldelijk (oranje)
■De draadloze lader kan worden bediend
als
Het contact in stand ACC of AAN staat.
■Bruikbare draagbare apparaten
Standaard Wireless Qi-laders kunnen wor-
den gebruikt voor draagbare apparaten.
Niet voor alle standaard Qi-apparaten is ech-
ter compatibiliteit gegarandeerd.
De draadloze lader is bedoeld voor draag-
bare apparaten met een laag vermogen van
niet meer dan 5 W, zoals mobiele telefoons
en smartphones.
■Wanneer er hoesjes of accessoires aan
de draagbare apparaten zijn bevestigd
Laad niet op wanneer er een hoesje of
accessoire aan het draagbare apparaat is
bevestigd dat niet compatibel is met Qi.
Afhankelijk van het type hoesje of accessoire
kan het zijn dat het laden niet mogelijk is.
Verwijder het hoesje of accessoire als het
draagbare apparaat op het laadgebied is
geplaatst, ook al wordt er niet geladen.
■Tijdens het laden is via AM-radio ruis te
horen
Schakel de draadloze lader uit en controleer
of de ruis is afgenomen. Als de ruis afneemt,
druk dan gedurende 2 seconden op de voe-
dingsschakelaar van de draadloze lader.
Hiermee kan de frequentie van de lader wor-
den gewijzigd en de ruis worden verminderd.
In dat geval gaat ook de werkingsindicator 2
keer oranje knipperen.
■Belangrijke punten met betrekking tot
de draadloze lader
●Als de elektronische sleutel niet in het inte-
rieur kan worden gesignaleerd, kan er niet
worden geladen. Wanneer het portier
wordt geopend en gesloten, wordt het
laden mogelijk tijdelijk onderbroken.
●Tijdens het laden worden de draadloze
lader en het draagbare apparaat warmer.
Dit duidt echter niet op een storing.
Wanneer een draagbaar apparaat tijdens
het laden warm wordt, stopt het laden
mogelijk als gevolg van de beschermings-
functie van het draagbare apparaat. In dit
geval kunt u weer laden nadat de tempera-
tuur van het draagbare apparaat aanmer-
kelijk is afgenomen.
●Afhankelijk van het gebruik van het draag-
bare apparaat is het mogelijk niet volledig
opgeladen. Dit duidt niet op een storing.
●Als u een mobiele telefoon gebruikt in de
buurt van een draadloze lader, nemen de
gespreksgevoeligheid en communicatie-
snelheid mogelijk af.
■Geluiden tijdens het gebruik
Wanneer de voeding wordt ingeschakeld, is
er tijdens het zoeken van het draagbare
apparaat een geluid te horen. Dit duidt echter
niet op een storing.
■Schoonmaken van de draadloze lader
 Blz. 492
■Label met voorzorgsmaatregelen m.b.t.
het gebruik van de draadloze lader
Op de draadloze lader bevindt zich een label.
Volg de instructies op het label.
Vermoedelijke oorzakenOplossing
De temperatuur in de
draadloze lader stijgt.
Stop direct met laden
en start het laden
weer na een poos te
hebben gewacht.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 482 Wednesday, February 3, 2021 2:42 PM

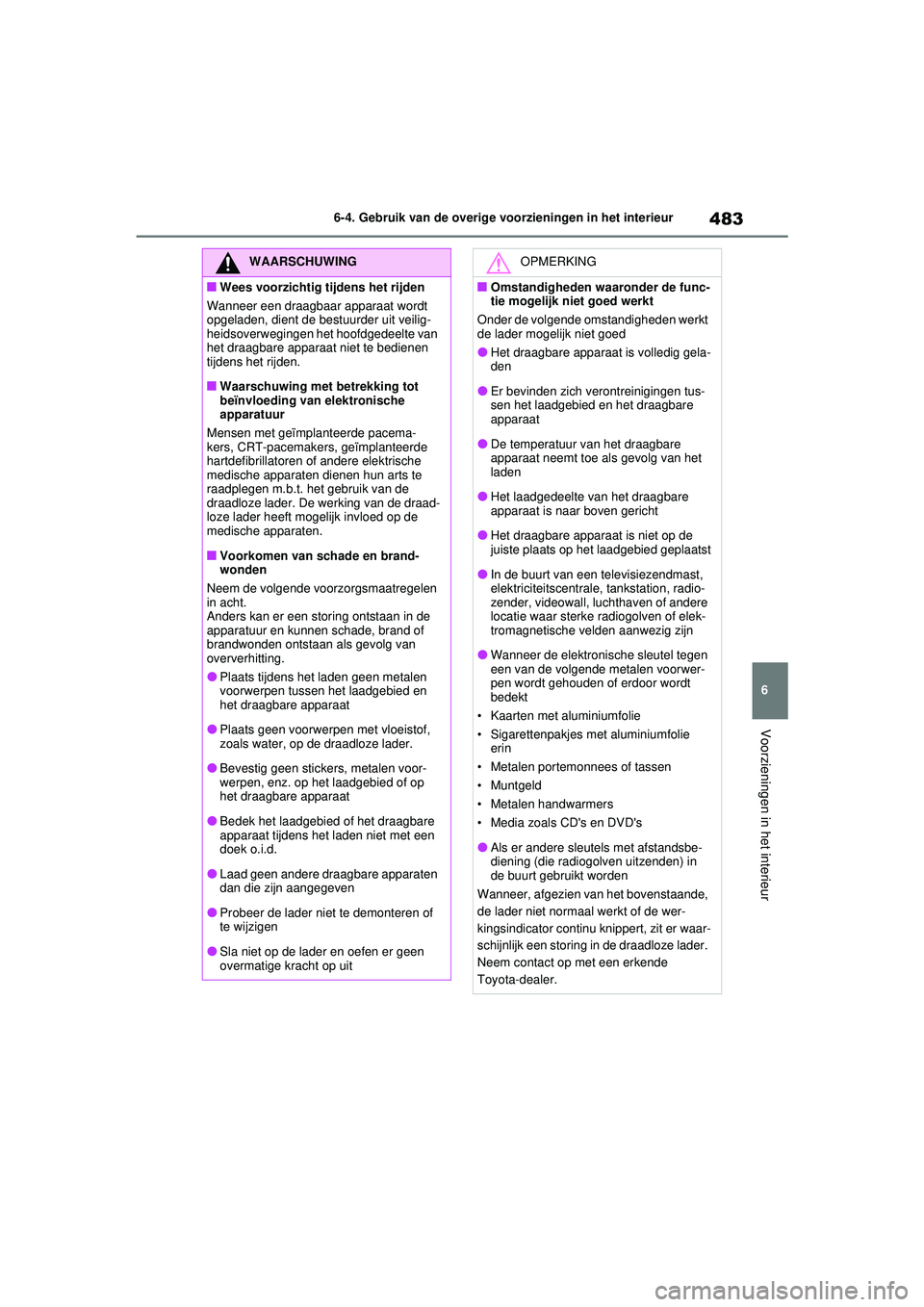

483
6
6-4. Gebruik van de overige voorzieningen in het interieur
Voorzieningen in het interieur
WAARSCHUWING
■Wees voorzichtig tijdens het rijden
Wanneer een draagbaar apparaat wordt
opgeladen, dient de bestuurder uit veilig-
heidsoverwegingen het hoofdgedeelte van
het draagbare apparaat niet te bedienen
tijdens het rijden.
■Waarschuwing met betrekking tot
beïnvloeding van elektronische
apparatuur
Mensen met geïmplanteerde pacema-
kers, CRT-pacemakers, geïmplanteerde
hartdefibrillatoren of andere elektrische
medische apparaten dienen hun arts te
raadplegen m.b.t. het gebruik van de
draadloze lader. De werking van de draad-
loze lader heeft mogelijk invloed op de
medische apparaten.
■Voorkomen van schade en brand-
wonden
Neem de volgende voorzorgsmaatregelen
in acht.
Anders kan er een storing ontstaan in de
apparatuur en kunnen schade, brand of
brandwonden ontstaan als gevolg van
oververhitting.
●Plaats tijdens het laden geen metalen
voorwerpen tussen het laadgebied en
het draagbare apparaat
●Plaats geen voorwerpen met vloeistof,
zoals water, op de draadloze lader.
●Bevestig geen stickers, metalen voor-
werpen, enz. op het laadgebied of op
het draagbare apparaat
●Bedek het laadgebied of het draagbare
apparaat tijdens het laden niet met een
doek o.i.d.
●Laad geen andere draagbare apparaten
dan die zijn aangegeven
●Probeer de lader niet te demonteren of
te wijzigen
●Sla niet op de lader en oefen er geen
overmatige kracht op uit
OPMERKING
■Omstandigheden waaronder de func-
tie mogelijk niet goed werkt
Onder de volgende omstandigheden werkt
de lader mogelijk niet goed
●Het draagbare apparaat is volledig gela-
den
●Er bevinden zich verontreinigingen tus-
sen het laadgebied en het draagbare
apparaat
●De temperatuur van het draagbare
apparaat neemt toe als gevolg van het
laden
●Het laadgedeelte van het draagbare
apparaat is naar boven gericht
●Het draagbare apparaat is niet op de
juiste plaats op het laadgebied geplaatst
●In de buurt van een televisiezendmast,
elektriciteitscentrale, tankstation, radio-
zender, videowall, luchthaven of andere
locatie waar sterke radiogolven of elek-
tromagnetische velden aanwezig zijn
●Wanneer de elektronische sleutel tegen
een van de volgende metalen voorwer-
pen wordt gehouden of erdoor wordt
bedekt
• Kaarten met aluminiumfolie
• Sigarettenpakjes met aluminiumfolie erin
• Metalen portemonnees of tassen
• Muntgeld
• Metalen handwarmers
• Media zoals CD's en DVD's
●Als er andere sleutels met afstandsbe-
diening (die radiogolven uitzenden) in
de buurt gebruikt worden
Wanneer, afgezien van het bovenstaande,
de lader niet normaal werkt of de wer-
kingsindicator continu knippert, zit er waar-
schijnlijk een storing in de draadloze lader.
Neem contact op met een erkende
Toyota-dealer.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 483 Wednesday, February 3, 2021 2:42 PM

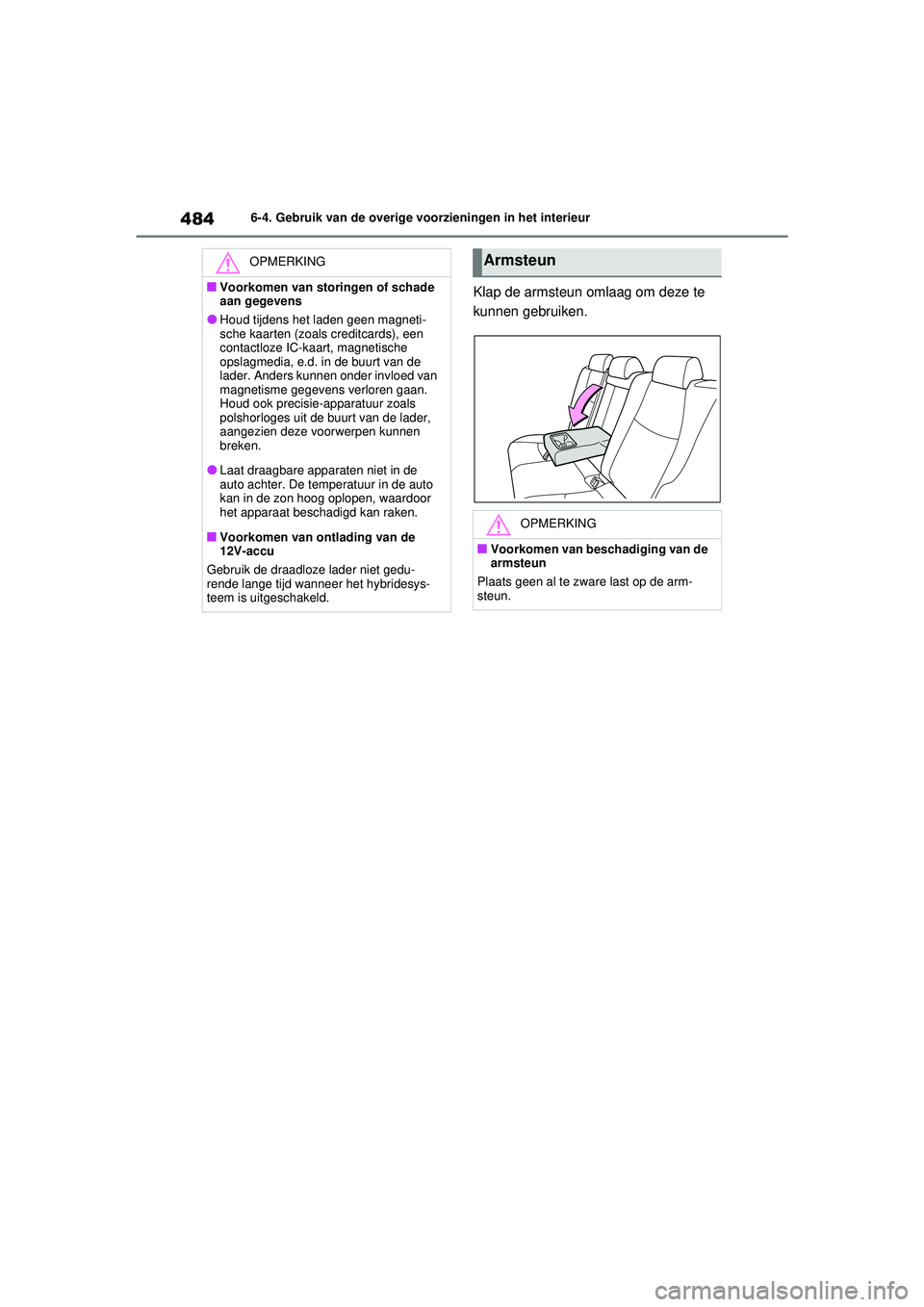

4846-4. Gebruik van de overige voorzieningen in het interieur
Klap de armsteun omlaag om deze te
kunnen gebruiken.
OPMERKING
■Voorkomen van storingen of schade
aan gegevens
●Houd tijdens het laden geen magneti-
sche kaarten (zoals creditcards), een
contactloze IC-kaart, magnetische
opslagmedia, e.d. in de buurt van de
lader. Anders kunnen onder invloed van
magnetisme gegevens verloren gaan.
Houd ook precisie-apparatuur zoals
polshorloges uit de buurt van de lader,
aangezien deze voorwerpen kunnen
breken.
●Laat draagbare apparaten niet in de
auto achter. De temperatuur in de auto
kan in de zon hoog oplopen, waardoor
het apparaat beschadigd kan raken.
■Voorkomen van ontlading van de
12V-accu
Gebruik de draadloze lader niet gedu-
rende lange tijd wanneer het hybridesys-
teem is uitgeschakeld.
Armsteun
OPMERKING
■Voorkomen van beschadiging van de
armsteun
Plaats geen al te zware last op de arm-
steun.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 484 Wednesday, February 3, 2021 2:42 PM

485
6
6-4. Gebruik van de overige voorzieningen in het interieur
Voorzieningen in het interieur

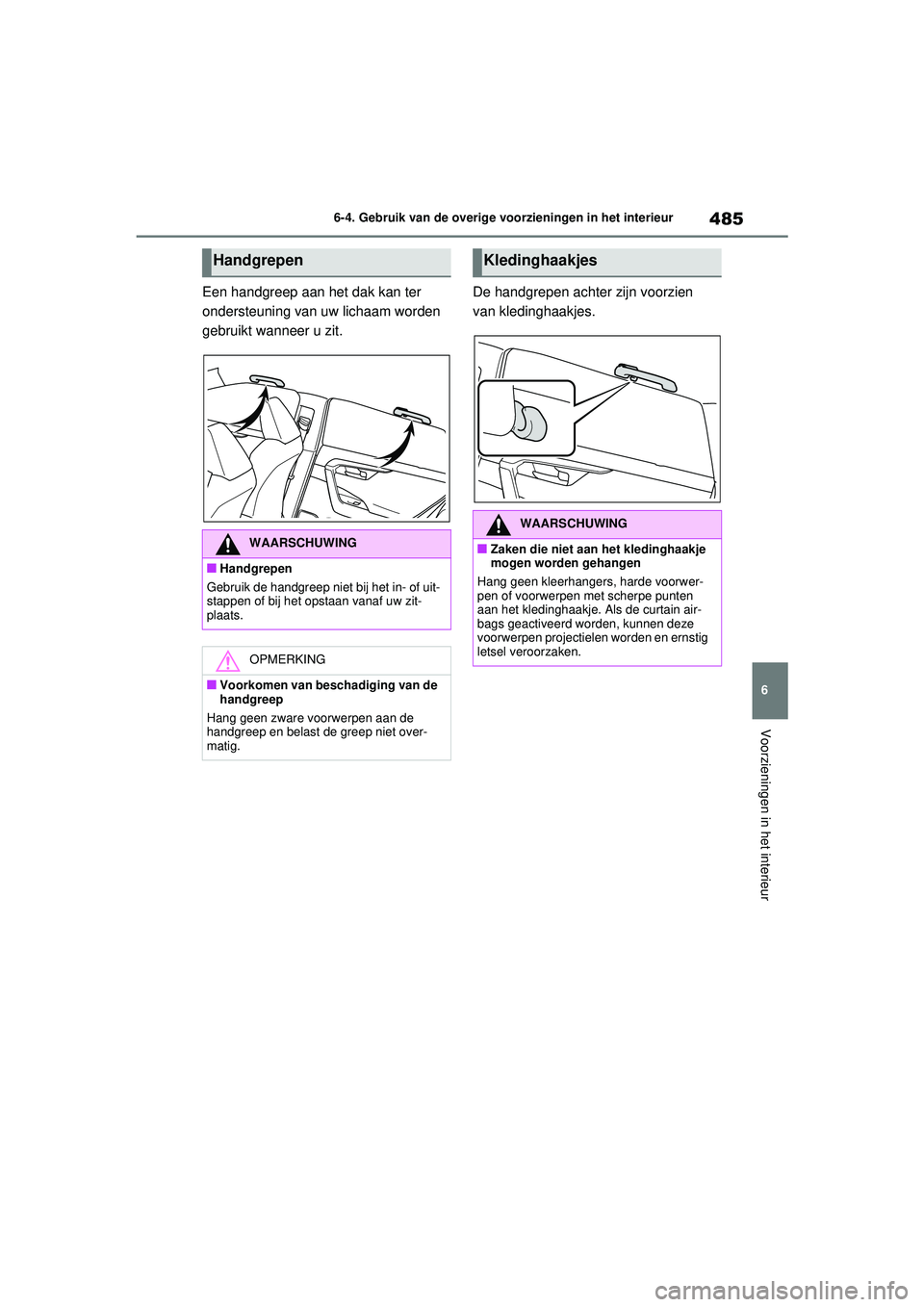

Een handgreep aan het dak kan ter
ondersteuning van uw lichaam worden
gebruikt wanneer u zit.
De handgrepen achter zijn voorzien
van kledinghaakjes.
Handgrepen
WAARSCHUWING
■Handgrepen
Gebruik de handgreep niet bij het in- of uit-
stappen of bij het opstaan vanaf uw zit-
plaats.
OPMERKING
■Voorkomen van beschadiging van de
handgreep
Hang geen zware voorwerpen aan de
handgreep en belast de greep niet over-
matig.
Kledinghaakjes
WAARSCHUWING
■Zaken die niet aan het kledinghaakje
mogen worden gehangen
Hang geen kleerhangers, harde voorwer-
pen of voorwerpen met scherpe punten
aan het kledinghaakje. Als de curtain air-
bags geactiveerd worden, kunnen deze
voorwerpen projectielen worden en ernstig
letsel veroorzaken.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 485 Wednesday, February 3, 2021 2:42 PM

4866-4. Gebruik van de overige voorzieningen in het interieur
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 486 Wednesday, February 3, 2021 2:42 PM

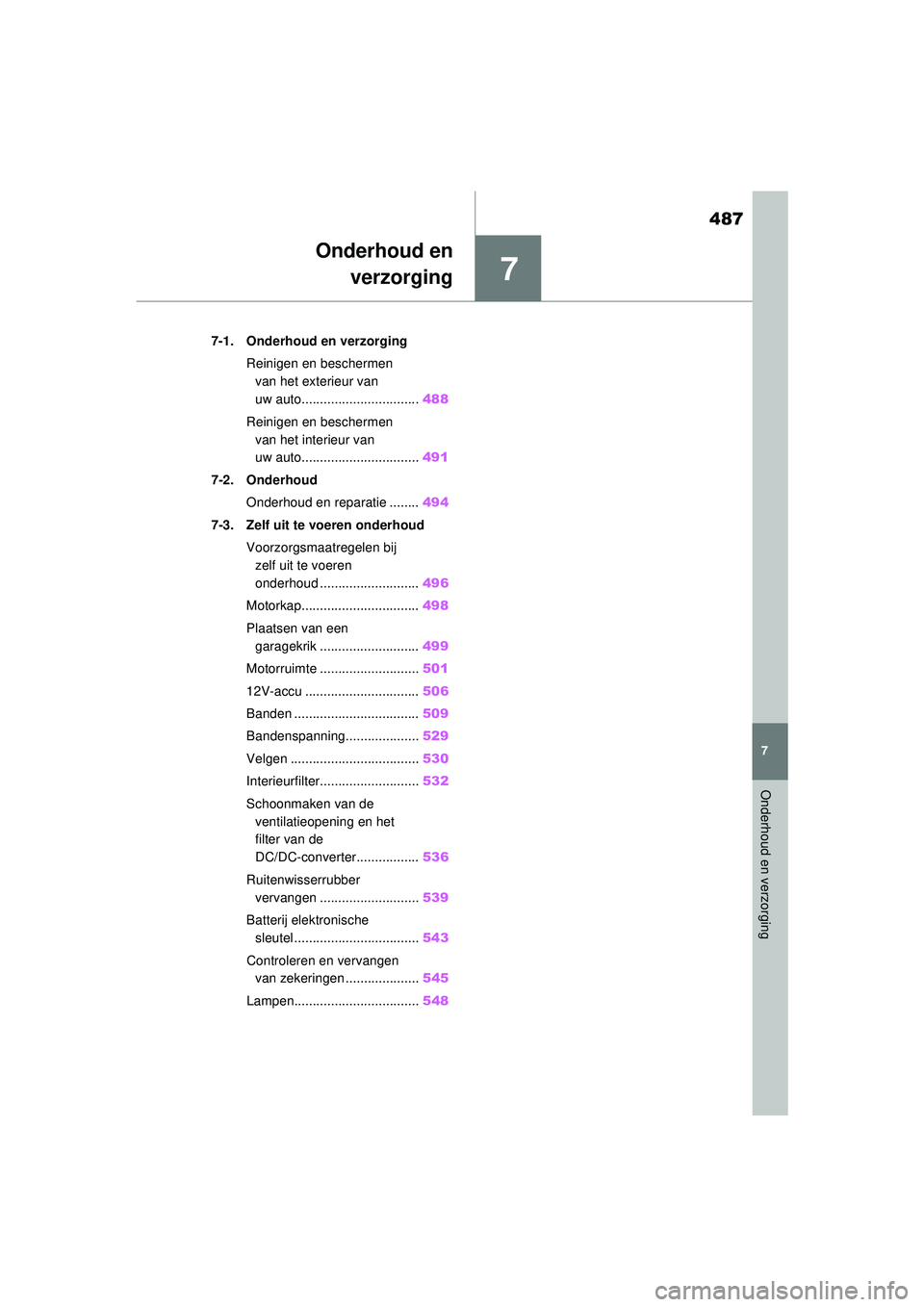

7
487
7
Onderhoud en verzorging
Onderhoud enverzorging
7-1. Onderhoud en verzorging
Reinigen en beschermen van het exterieur van
uw auto................................ 488
Reinigen en beschermen van het interieur van
uw auto................................ 491
7-2. Onderhoud Onderhoud en reparatie ........ 494
7-3. Zelf uit te voeren onderhoud
Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud ........................... 496
Motorkap................................ 498
Plaatsen van een garagekrik ........................... 499
Motorruimte ........................... 501
12V-accu ............................... 506
Banden .................................. 509
Bandenspanning.................... 529
Velgen ................................... 530
Interieurfilter........................... 532
Schoonmaken van de ventilatieopening en het
filter van de
DC/DC-converter................. 536
Ruitenwisserrubber vervangen ........................... 539
Batterij elektronische sleutel .................................. 543
Controleren en vervangen van zekeringen .................... 545
Lampen.................................. 548
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 487 Wednesday, February 3, 2021 2:42 PM

4887-1. Onderhoud en verzorging
7-1.Onderhoud en verzorging
Spoel de auto van boven naar bene-
den af met veel water en verwijder
zo vuil en stof van de carrosserie, uit
de wielkasten en van de onderkant
van de auto.
 Was de auto met een spons of een
zachte doek (bijv. een zeemlap).
 Verwijder hardnekkige vlekken met
een autowasmiddel en spoel grondig
af met water.
 Veeg overtollig water weg.
 Wanneer het water niet meer in
druppels op de lak blijft liggen, moet
de auto opnieuw in de was worden
gezet.
Zet de auto alleen in de was als de carrosse-
rie is afgekoeld.
■Vóór het wassen van de auto
Controleer of de tankdopklep en het klepje
van de laadaansluiting van uw auto goed zijn
gesloten.
■Wassen in de wasstraat
●Voordat u de wasstraat inrijdt:
• Klap de spiegels in
• Schakel de elektrisch bedienbare achter- klep uit (indien aanwezig)
Begin met wassen vanaf de voorzijde van de
auto. Klap de spiegels weer uit voordat u
gaat rijden.
●Sommige borstels in wasstraten kunnen
krassen veroorzaken op de carrosserie en
andere onderdelen (velgen, enz.), waar-
door de lak van uw auto wordt beschadigd.
●In sommige autowasserettes wordt de ach-
terspoiler mogelijk niet gereinigd. Ook
bestaat er mogelijk een verhoogde kans op
schade aan de auto.
■Hogedrukreinigers
Spuit niet van dichtbij op de randen van de
portieren of de ruiten en blijf er niet langdurig
op spuiten, omdat er anders water in het inte-
rieur terecht kan komen.
■Opmerkingen voor auto's met Smart
entry-systeem en startknop
Als de portiergreep nat wordt terwijl de elek-
tronische sleutel zich binnen het werkzame
gebied bevindt, kan het portier herhaaldelijk
worden vergrendeld en ontgrendeld. Volg in
dat geval de correctieprocedure hieronder bij
het wassen van de auto:
●Leg de sleutel op een afstand van ten min-
ste 2 m van de auto als u de auto wast.
(Zorg ervoor dat de sleutel niet gestolen
wordt.)
●Schakel de energiebespaarmodus van de
elektronische sleutel in om het Smart
entry-systeem met startknop uit te schake-
len. ( Blz. 224)
■Velgen en wieldoppen
●Verwijder vuil onmiddellijk met een neu-
traal reinigingsmiddel.
●Spoel het reinigingsmiddel direct na het
gebruik weg met water.
●Neem de volgende voorzorgsmaatregelen
in acht om de lak tegen beschadiging te
beschermen.
• Gebruik geen zuurhoudende of alkalische middelen of schuurmiddelen.
• Gebruik geen harde borstels.
• Reinig de velgen niet met reinigingsmidde- len als de velgen, bijvoorbeeld na het rij-
den of stilstaan bij warm weer, nog warm
zijn.
Reinigen en beschermen
van het exterieur van uw
auto
Voer het volgende uit om uw auto
te beschermen en in perfecte staat
te houden:
Reinigingsinstructies
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 488 Wednesday, February 3, 2021 2:42 PM
