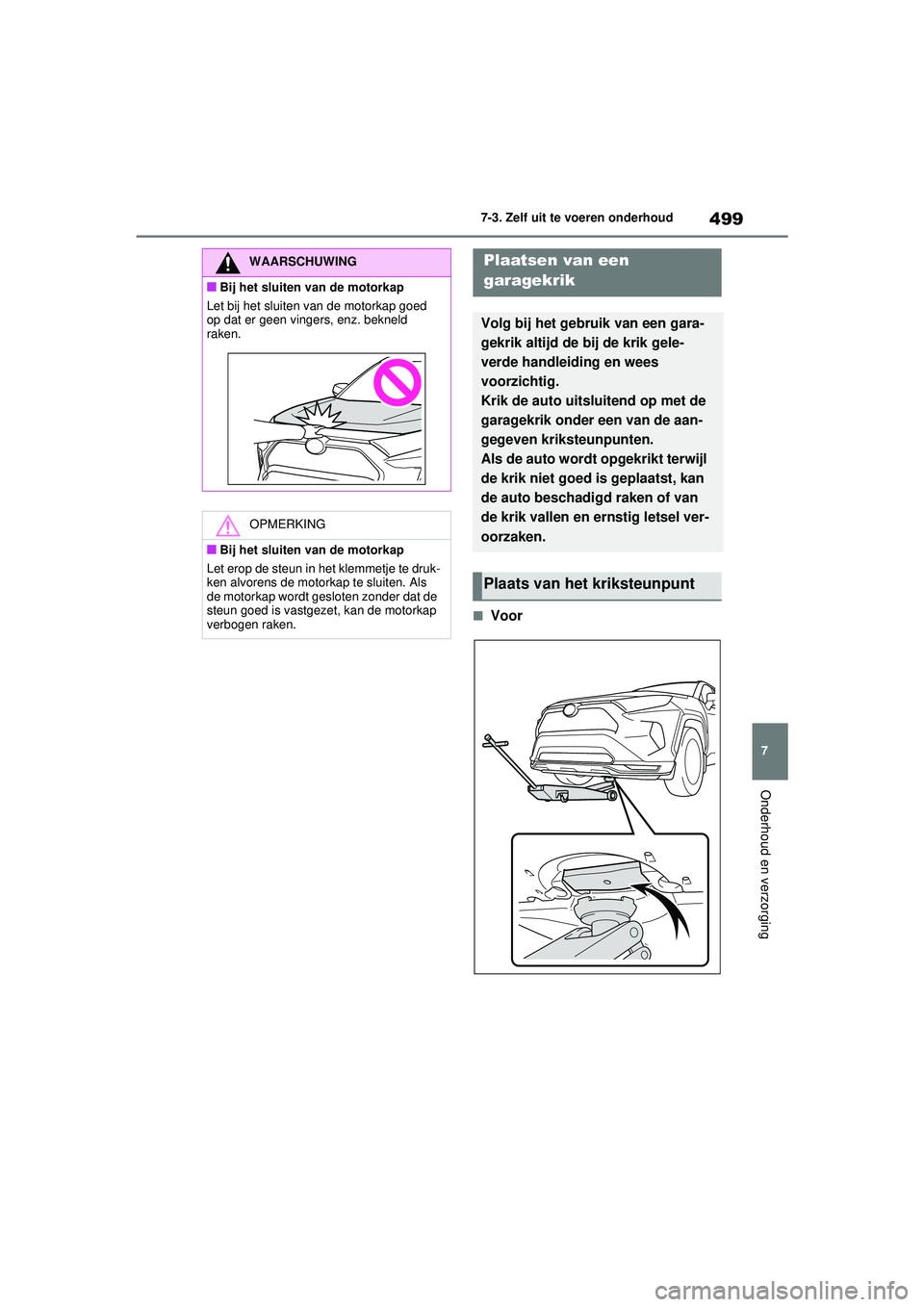

TOYOTA RAV4 PHEV 2021 Instructieboekje (in Dutch)

499
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Voor
WAARSCHUWING
■Bij het sluiten van de motorkap
Let bij het sluiten van de motorkap goed
op dat er geen vingers, enz. bekneld
raken.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te druk-
ken alvorens de motorkap te sluiten. Als
de motorkap wordt gesloten zonder dat de
steun goed is vastgezet, kan de motorkap
verbogen raken.
Plaatsen van een
garagekrik
Volg bij het gebruik van een gara-
gekrik altijd de bij de krik gele-
verde handleiding en wees
voorzichtig.
Krik de auto uitsluitend op met de
garagekrik onder een van de aan-
gegeven kriksteunpunten.
Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan
de auto beschadigd raken of van
de krik vallen en ernstig letsel ver-
oorzaken.
Plaats van het kriksteunpunt
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 499 Wednesday, February 3, 2021 2:42 PM

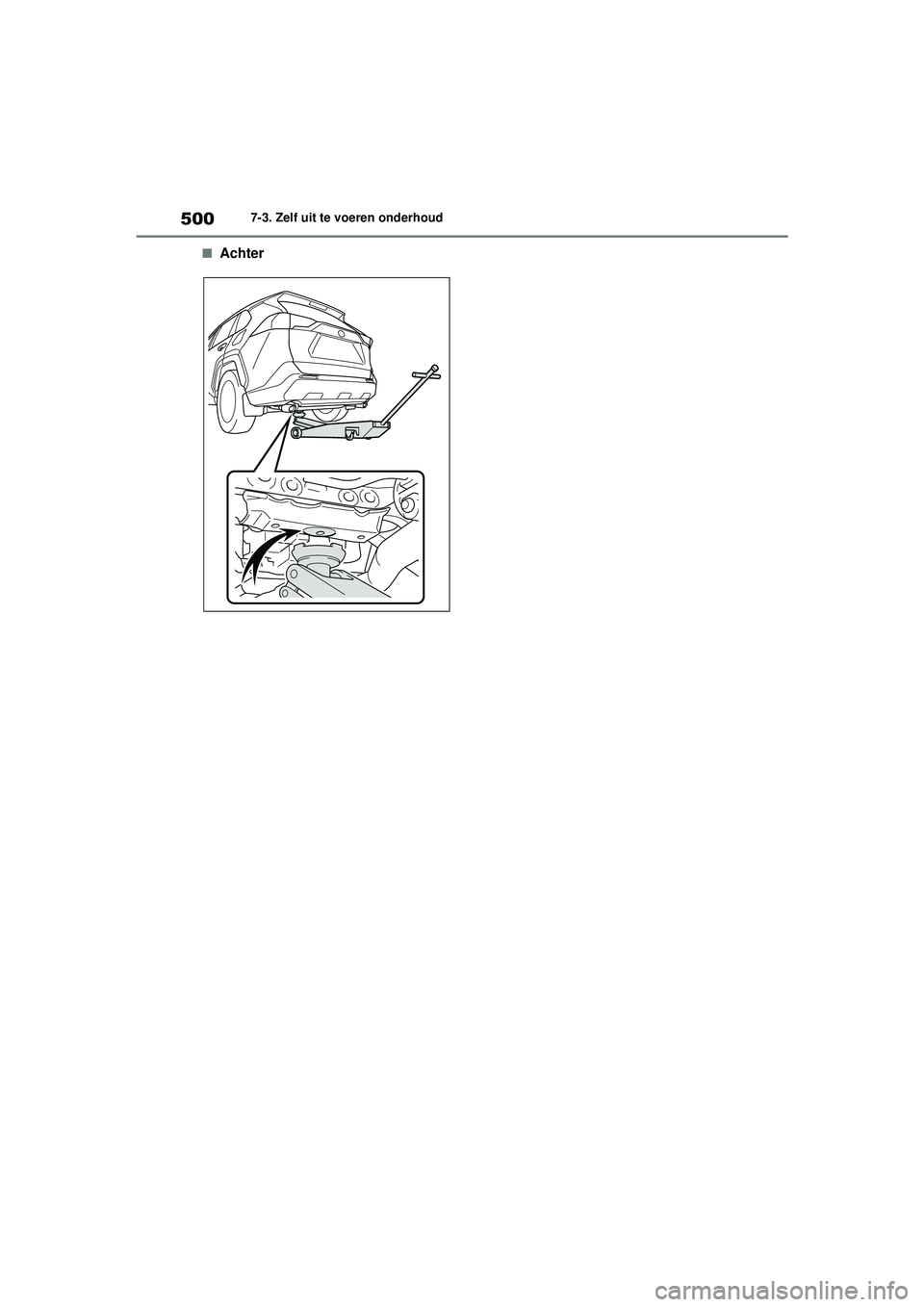

5007-3. Zelf uit te voeren onderhoud
■Achter
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 500 Wednesday, February 3, 2021 2:42 PM

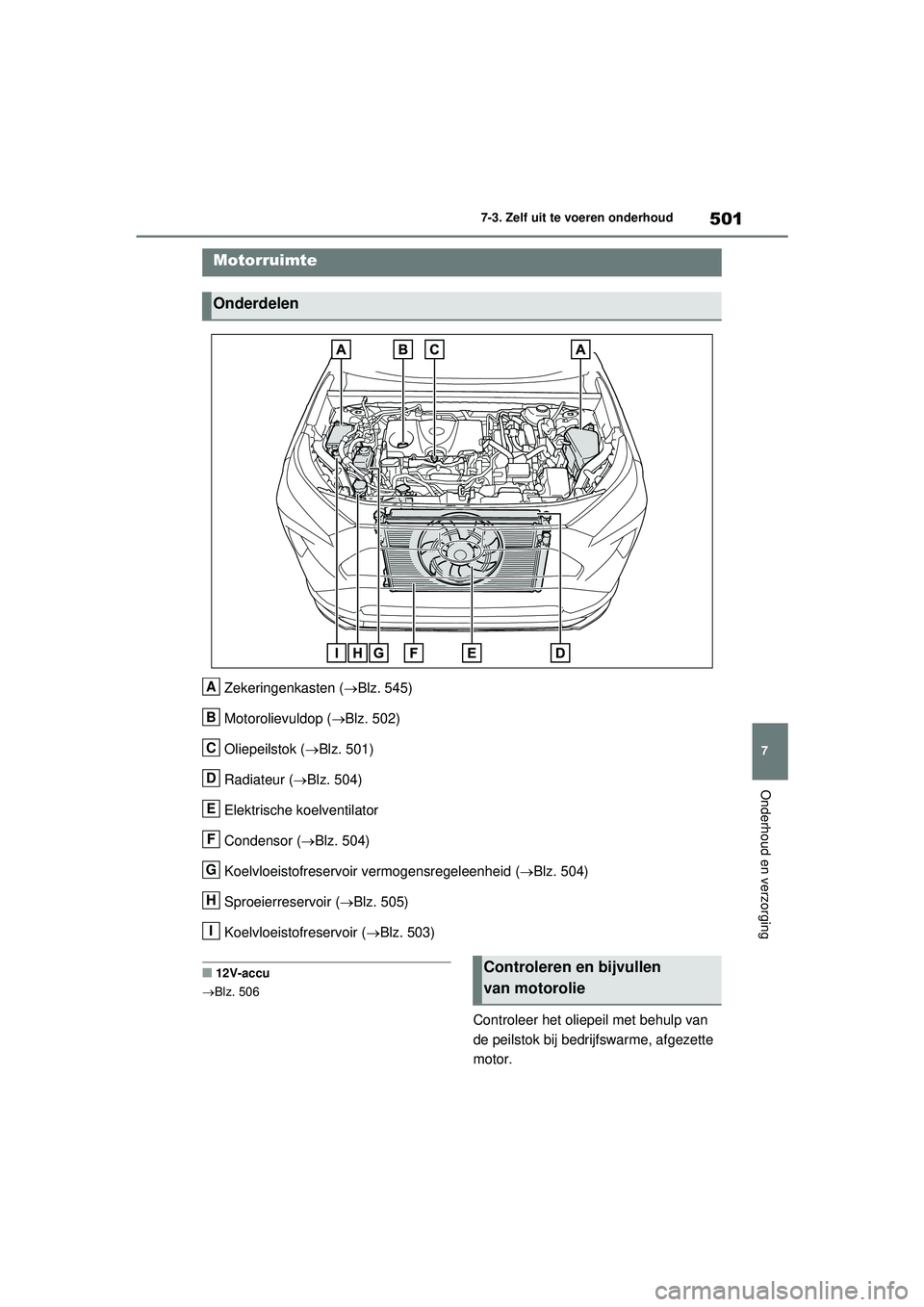

501
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Zekeringenkasten (
Blz. 545)
Motorolievuldop ( Blz. 502)
Oliepeilstok ( Blz. 501)
Radiateur ( Blz. 504)
Elektrische koelventilator
Condensor (Blz. 504)
Koelvloeistofreservoir vermogensregeleenheid ( Blz. 504)
Sproeierreservoir ( Blz. 505)
Koelvloeistofreservoir ( Blz. 503)
■12V-accu
 Blz. 506
Controleer het oliepeil met behulp van
de peilstok bij bedrijfswarme, afgezette
motor.
Motorruimte
Onderdelen
A
B
C
D
E
F
G
H
I
Controleren en bijvullen
van motorolie
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 501 Wednesday, February 3, 2021 2:42 PM

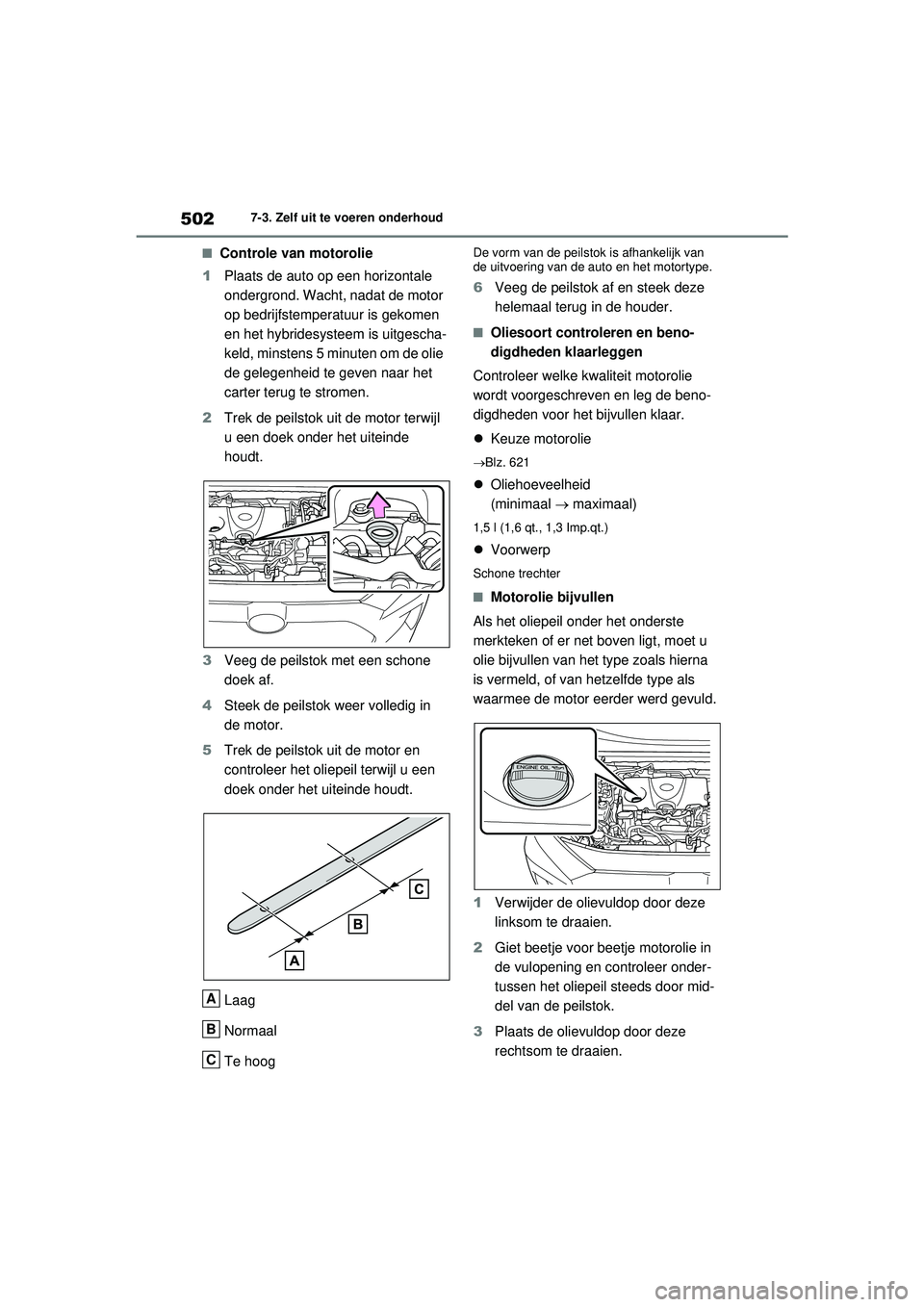

5027-3. Zelf uit te voeren onderhoud
■Controle van motorolie
1 Plaats de auto op een horizontale
ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen
en het hybridesysteem is uitgescha-
keld, minstens 5 minuten om de olie
de gelegenheid te geven naar het
carter terug te stromen.
2 Trek de peilstok uit de motor terwijl
u een doek onder het uiteinde
houdt.
3 Veeg de peilstok met een schone
doek af.
4 Steek de peilstok we er volledig in
de motor.
5 Trek de peilstok uit de motor en
controleer het oliepeil terwijl u een
doek onder het uiteinde houdt.
Laag
Normaal
Te hoogDe vorm van de peils tok is afhankelijk van
de uitvoering van de auto en het motortype.
6 Veeg de peilstok af en steek deze
helemaal terug in de houder.
■Oliesoort controleren en beno-
digdheden klaarleggen
Controleer welke kwaliteit motorolie
wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.
 Keuze motorolie
Blz. 621
 Oliehoeveelheid
(minimaal  maximaal)
1,5 l (1,6 qt., 1,3 Imp.qt.)
Voorwerp
Schone trechter
■Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet u
olie bijvullen van het type zoals hierna
is vermeld, of van hetzelfde type als
waarmee de motor eerder werd gevuld.
1 Verwijder de olievuldop door deze
linksom te draaien.
2 Giet beetje voor beetje motorolie in
de vulopening en controleer onder-
tussen het oliepeil steeds door mid-
del van de peilstok.
3 Plaats de olievuldop door deze
rechtsom te draaien.
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 502 Wednesday, February 3, 2021 2:42 PM

503
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoe-
veelheid motorolie verbruikt. In de volgende
situaties neemt het olieverbruik mogelijk toe
en moet er mogelijk tussen de onderhoudsin-
tervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld
direct na aanschaf van de auto of nadat de
motor is vervangen
●Als een lagere kwaliteit motorolie of motor-
olie met een verkeerde viscositeit wordt
gebruikt
●Bij het rijden met hoge motortoerentallen,
met een zwaar beladen auto, met een aan-
hangwagen of bij veelvuldig optrekken en
afremmen
●Als de motor langdurig stationair draait, of
bij veelvuldig rijden in druk verkeer
Het koelvloeistofniveau is correct als
het zich tussen het FULL- en het LOW-
streepje van het reservoir bevindt als
het hybridesysteem koud is.
■Koelvloeistofreservoir
Dop reservoir
FULL-streepje
LOW-streepje
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke
stoffen die huidaandoeningen zoals ont-
steking of huidkanker kunnen veroorza-
ken. Wees daarom voorzichtig en
vermijd langdurig en herhaaldelijk con-
tact met de huid. Verwijder afgewerkte
motorolie door goed met water en zeep
te wassen.
●Voer afgewerkte motorolie en gebruikte
oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en
gebruikte oliefilters nooit weg in de vuil-
nisbak, in het riool of zomaar ergens.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor
meer informatie over recycling of afvoe-
ren.
●Houd motorolie buiten het bereik van
kinderen.
OPMERKING
■Voorkomen van ernstige schade aan
de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de
motor beschadigd raken.
●Controleer na het olie verversen altijd
het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vast-
gedraaid.
■Als er olie wordt gemorst op de
motorafdekplaat
Verwijder eventueel aanwezige motorolie
zo snel mogelijk van de motorafdekplaat
met een neutraal reinigingsmiddel om te
voorkomen dat de motorafdekplaat
beschadigd raakt. Gebruik geen organisch
oplosmiddel, zoals remmenreiniger.
Koelvloeistof controleren
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 503 Wednesday, February 3, 2021 2:42 PM

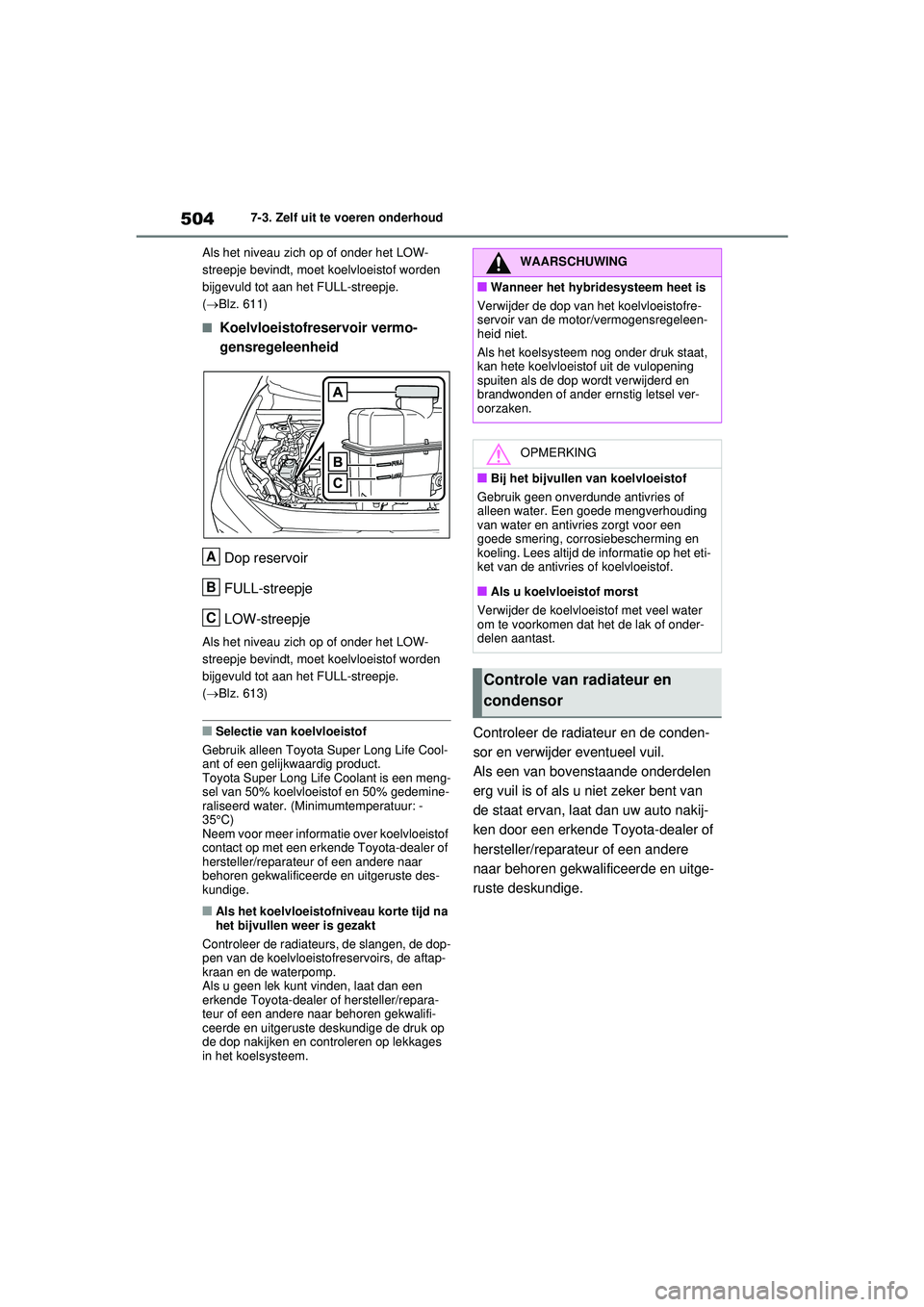

5047-3. Zelf uit te voeren onderhoud
Als het niveau zich op of onder het LOW-
streepje bevindt, moet koelvloeistof worden
bijgevuld tot aan het FULL-streepje.
(  Blz. 611)
■Koelvloeistofreservoir vermo-
gensregeleenheid
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het LOW-
streepje bevindt, moet koelvloeistof worden
bijgevuld tot aan het FULL-streepje.
(  Blz. 613)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Cool-
ant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een meng-
sel van 50% koelvloeistof en 50% gedemine-
raliseerd water. (Minimumtemperatuur: -
35°C)
Neem voor meer informatie over koelvloeistof
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateurs, de slangen, de dop-
pen van de koelvloeistofreservoirs, de aftap-
kraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige de druk op
de dop nakijken en controleren op lekkages
in het koelsysteem.
Controleer de radiateur en de conden-
sor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen
erg vuil is of als u niet zeker bent van
de staat ervan, laat dan uw auto nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
A
B
C
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofre-
servoir van de motor/vermogensregeleen-
heid niet.
Als het koelsysteem nog onder druk staat,
kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en
brandwonden of ander ernstig letsel ver-
oorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede mengverhouding
van water en antivries zorgt voor een
goede smering, corrosiebescherming en
koeling. Lees altijd de informatie op het eti-
ket van de antivries of koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water
om te voorkomen dat het de lak of onder-
delen aantast.
Controle van radiateur en
condensor
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 504 Wednesday, February 3, 2021 2:42 PM

505
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Zonder oliepeilstok
Type A: als een sproeier niet werkt, is
het sproeierreservoir mogelijk leeg. Vul
ruitensproeiervloeistof bij.
Type B: als een sproeier niet werkt of
een waarschuwingsmelding wordt
weergegeven op het multi-informatie-
display, is het sproeierreservoir moge-
lijk leeg. Vul ruitensproeiervloeistof bij.
Met oliepeilstok
Als het sproeierreservoir op LOW staat,
vul dan ruitensproeiervloeistof bij.
■Gebruik van de meter (indien aanwezig)
Het ruitensproeiervloeistofniveau kan worden
gecontroleerd door in de peilstok te kijken
naar het niveau van de ruitensproeiervloei-
stof.
Als het niveau lager is dan de tweede ope-
ning van onderen (merkteken LOW) moet er
ruitensproeiervloeistof worden bijgevuld.
Actueel vloeistofniveau
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de
radiateur of de condensor niet aan, aange-
zien deze heet kunnen zijn.
■Wanneer de elektrische koelventila-
tor draait
Steek uw handen niet in de motorruimte.
Wanneer het contact AAN staat, kan de
elektrische koelventil ator automatisch wor-
den ingeschakeld als de airconditioning
wordt ingeschakeld en/of als de koelvloei-
stoftemperatuur hoog is. Controleer of het
contact UIT staat als u in de buurt van de
elektrische koelventilator of de grille komt.
Controleren en bijvullen van
ruitensproeiervloeistof
WAARSCHUWING
■Bij het bijvullen van ruitensproeier-
vloeistof
Vul geen ruitensproeiervloeistof bij als het
hybridesysteem warm is of nog werkt. Rui-
tensproeiervloeistof bevat alcohol en kan
vlam vatten als het bijvoorbeeld op hete
onderdelen van het hybridesysteem wordt
gemorst.
A
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 505 Wednesday, February 3, 2021 2:42 PM

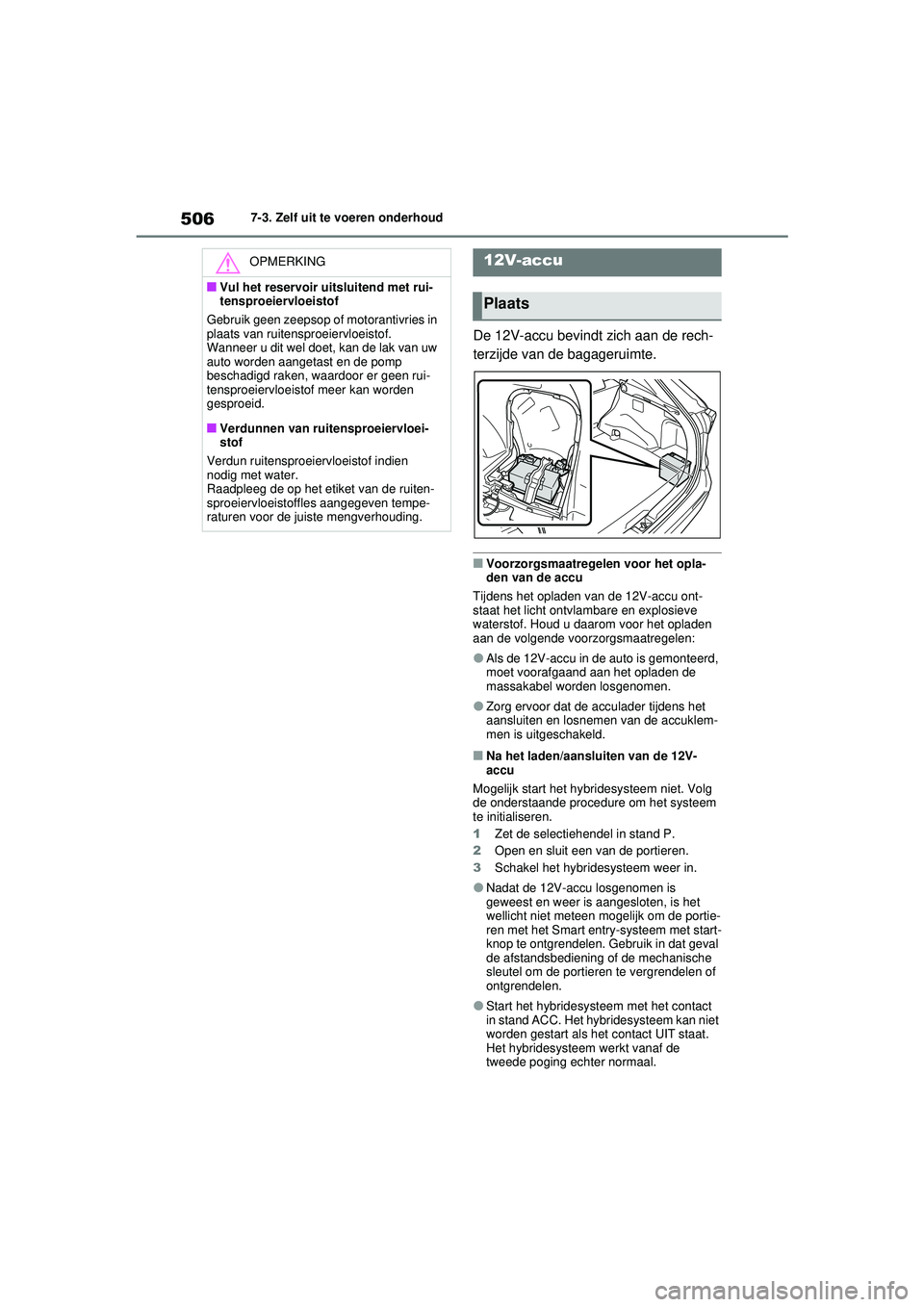

5067-3. Zelf uit te voeren onderhoud
De 12V-accu bevindt zich aan de rech-
terzijde van de bagageruimte.
■Voorzorgsmaatregelen voor het opla-
den van de accu
Tijdens het opladen van de 12V-accu ont-
staat het licht ontvlambare en explosieve
waterstof. Houd u daarom voor het opladen
aan de volgende voorzorgsmaatregelen:
●Als de 12V-accu in de auto is gemonteerd,
moet voorafgaand aan het opladen de
massakabel worden losgenomen.
●Zorg ervoor dat de acculader tijdens het
aansluiten en losnemen van de accuklem-
men is uitgeschakeld.
■Na het laden/aansluiten van de 12V-
accu
Mogelijk start het hybridesysteem niet. Volg
de onderstaande procedure om het systeem
te initialiseren.
1 Zet de selectiehendel in stand P.
2 Open en sluit een van de portieren.
3 Schakel het hybridesysteem weer in.
●Nadat de 12V-accu losgenomen is
geweest en weer is aangesloten, is het
wellicht niet meteen mogelijk om de portie-
ren met het Smart entry-systeem met start-
knop te ontgrendelen. Gebruik in dat geval
de afstandsbediening of de mechanische
sleutel om de portieren te vergrendelen of
ontgrendelen.
●Start het hybridesysteem met het contact
in stand ACC. Het hybridesysteem kan niet
worden gestart als het contact UIT staat.
Het hybridesysteem werkt vanaf de
tweede poging echter normaal.
OPMERKING
■Vul het reservoir uitsluitend met rui-
tensproeiervloeistof
Gebruik geen zeepsop of motorantivries in
plaats van ruitensproeiervloeistof.
Wanneer u dit wel doet, kan de lak van uw
auto worden aangetast en de pomp
beschadigd raken, waardoor er geen rui-
tensproeiervloeistof meer kan worden
gesproeid.
■Verdunnen van ruitensproeiervloei-
stof
Verdun ruitensproeiervloeistof indien
nodig met water.
Raadpleeg de op het etiket van de ruiten-
sproeiervloeistoffles aangegeven tempe-
raturen voor de juiste mengverhouding.
12V-accu
Plaats
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 506 Wednesday, February 3, 2021 2:42 PM

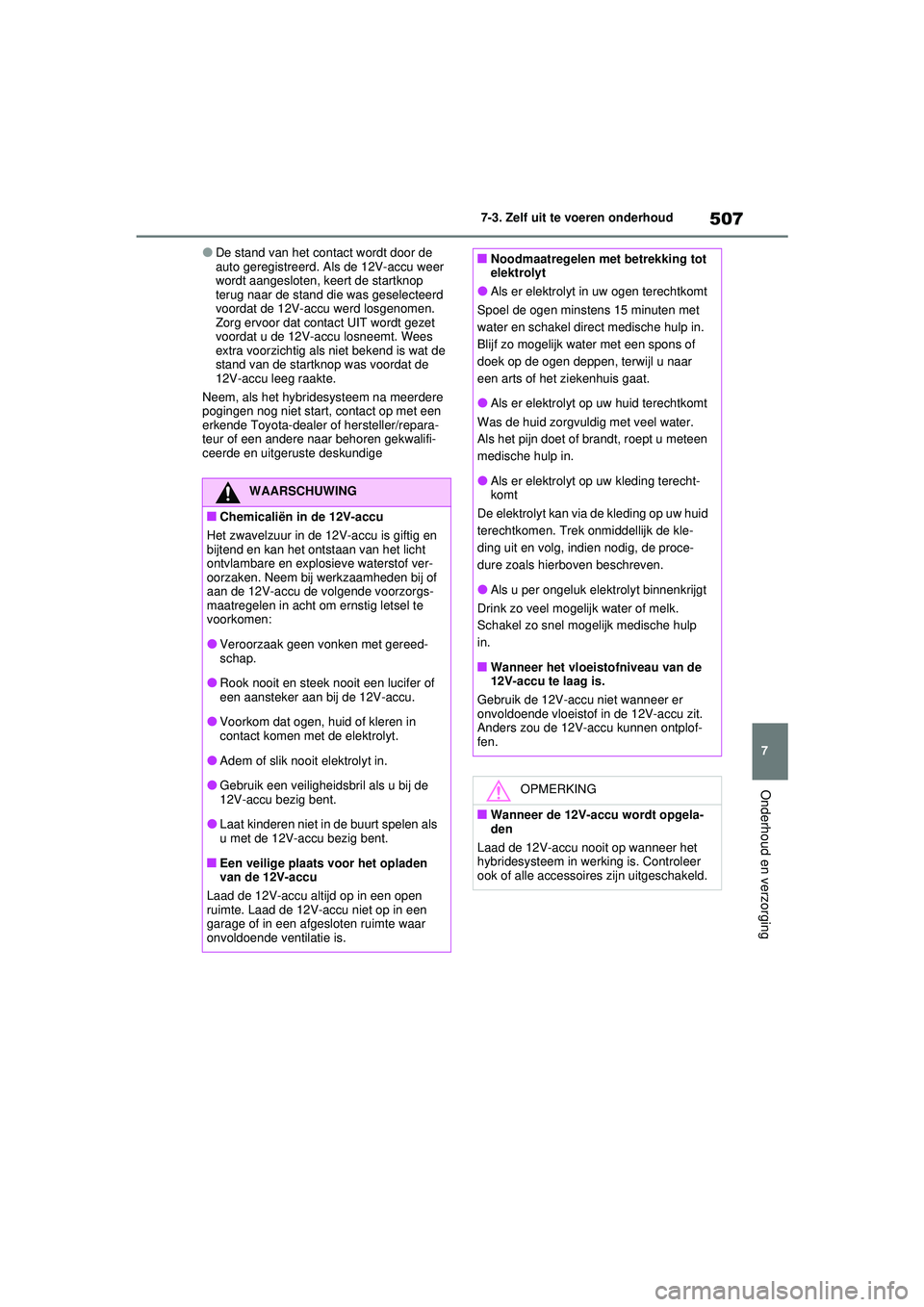

507
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
●De stand van het contact wordt door de
auto geregistreerd. Als de 12V-accu weer
wordt aangesloten, keert de startknop
terug naar de stand die was geselecteerd
voordat de 12V-accu werd losgenomen.
Zorg ervoor dat contact UIT wordt gezet
voordat u de 12V-accu losneemt. Wees
extra voorzichtig als niet bekend is wat de
stand van de startknop was voordat de
12V-accu leeg raakte.
Neem, als het hybridesysteem na meerdere
pogingen nog niet start, contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige
WAARSCHUWING
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en
bijtend en kan het ontstaan van het licht
ontvlambare en explosieve waterstof ver-
oorzaken. Neem bij werkzaamheden bij of
aan de 12V-accu de volgende voorzorgs-
maatregelen in acht om ernstig letsel te
voorkomen:
●Veroorzaak geen vonken met gereed-
schap.
●Rook nooit en steek nooit een lucifer of
een aansteker aan bij de 12V-accu.
●Voorkom dat ogen, huid of kleren in
contact komen met de elektrolyt.
●Adem of slik nooit elektrolyt in.
●Gebruik een veiligheids bril als u bij de
12V-accu bezig bent.
●Laat kinderen niet in de buurt spelen als
u met de 12V-accu bezig bent.
■Een veilige plaats voor het opladen
van de 12V-accu
Laad de 12V-accu altijd op in een open
ruimte. Laad de 12V-accu niet op in een
garage of in een afgesloten ruimte waar
onvoldoende ventilatie is.
■Noodmaatregelen met betrekking tot
elektrolyt
●Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met
water en schakel direct medische hulp in.
Blijf zo mogelijk water met een spons of
doek op de ogen deppen, terwijl u naar
een arts of het ziekenhuis gaat.
●Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water.
Als het pijn doet of brandt, roept u meteen
medische hulp in.
●Als er elektrolyt op uw kleding terecht-
komt
De elektrolyt kan via de kleding op uw huid
terechtkomen. Trek onmiddellijk de kle-
ding uit en volg, indien nodig, de proce-
dure zoals hierboven beschreven.
●Als u per ongeluk elek trolyt binnenkrijgt
Drink zo veel mogelijk water of melk.
Schakel zo snel m ogelijk medische hulp
in.
■Wanneer het vloeistofniveau van de
12V-accu te laag is.
Gebruik de 12V-accu niet wanneer er
onvoldoende vloeistof in de 12V-accu zit.
Anders zou de 12V-accu kunnen ontplof-
fen.
OPMERKING
■Wanneer de 12V-accu wordt opgela-
den
Laad de 12V-accu nooit op wanneer het
hybridesysteem in werking is. Controleer
ook of alle accessoires zijn uitgeschakeld.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 507 Wednesday, February 3, 2021 2:42 PM

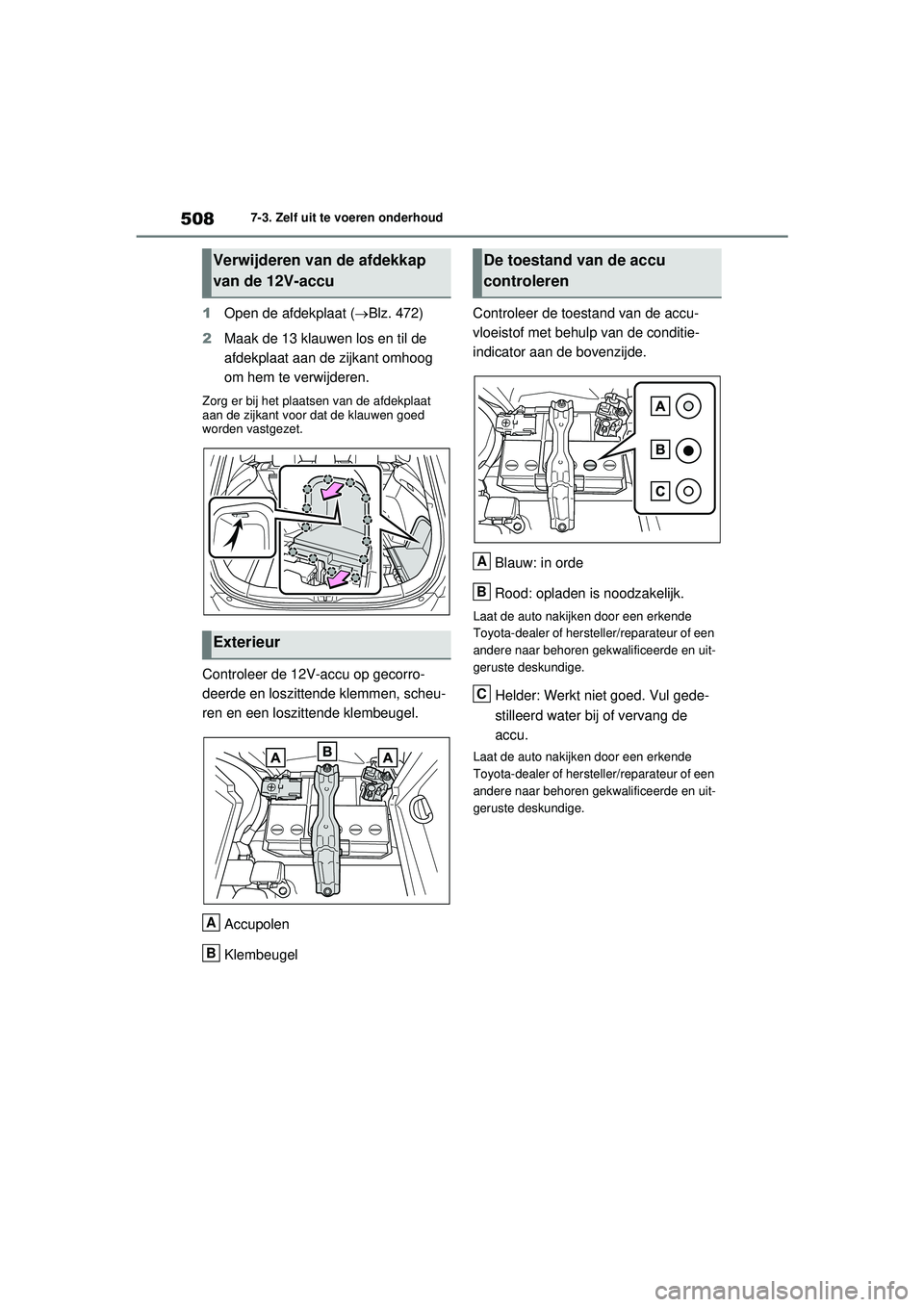

5087-3. Zelf uit te voeren onderhoud
1Open de afdekplaat ( Blz. 472)
2 Maak de 13 klauwen los en til de
afdekplaat aan de zijkant omhoog
om hem te verwijderen.
Zorg er bij het plaatsen van de afdekplaat
aan de zijkant voor dat de klauwen goed
worden vastgezet.
Controleer de 12V-accu op gecorro-
deerde en loszittende klemmen, scheu-
ren en een loszittende klembeugel.
Accupolen
Klembeugel Controleer de toestand van de accu-
vloeistof met behulp van de conditie-
indicator aan de bovenzijde.
Blauw: in orde
Rood: opladen is noodzakelijk.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
Helder: Werkt niet goed. Vul gede-
stilleerd water bij of vervang de
accu.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
Verwijderen van de afdekkap
van de 12V-accu
Exterieur
A
B
De toestand van de accu
controleren
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 508 Wednesday, February 3, 2021 2:42 PM
