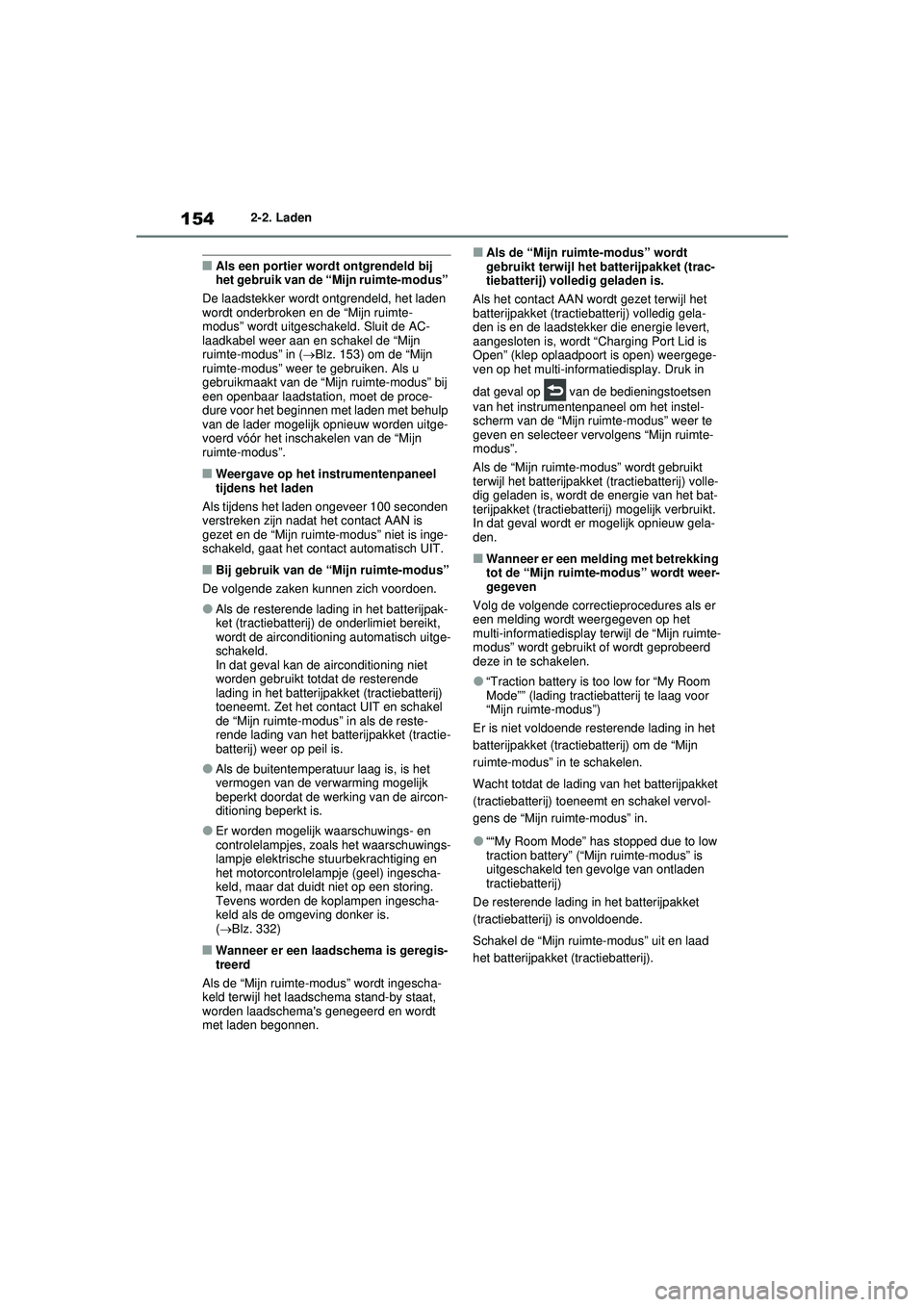

1542-2. Laden
■Als een portier wordt ontgrendeld bij
het gebruik van de “Mijn ruimte-modus”
De laadstekker wordt ontgrendeld, het laden
wordt onderbroken en de “Mijn ruimte-
modus” wordt uitgeschakeld. Sluit de AC-
laadkabel weer aan en schakel de “Mijn
ruimte-modus” in ( Blz. 153) om de “Mijn
ruimte-modus” weer te gebruiken. Als u
gebruikmaakt van de “M ijn ruimte-modus” bij
een openbaar laadstation, moet de proce-
dure voor het beginnen met laden met behulp
van de lader mogelijk opnieuw worden uitge-
voerd vóór het inschakelen van de “Mijn
ruimte-modus”.
■Weergave op het instrumentenpaneel
tijdens het laden
Als tijdens het laden ongeveer 100 seconden
verstreken zijn nadat het contact AAN is
gezet en de “Mijn ruimte-modus” niet is inge-
schakeld, gaat het contact automatisch UIT.
■Bij gebruik van de “Mijn ruimte-modus”
De volgende zaken kunnen zich voordoen.
●Als de resterende lading in het batterijpak-
ket (tractiebatterij) de onderlimiet bereikt,
wordt de airconditioning automatisch uitge-
schakeld.
In dat geval kan de airconditioning niet
worden gebruikt totdat de resterende
lading in het batterijpakket (tractiebatterij)
toeneemt. Zet het contact UIT en schakel
de “Mijn ruimte-modus” in als de reste-
rende lading van het batterijpakket (tractie-
batterij) weer op peil is.
●Als de buitentemperatuur laag is, is het
vermogen van de verwarming mogelijk
beperkt doordat de werking van de aircon-
ditioning beperkt is.
●Er worden mogelijk waarschuwings- en
controlelampjes, zoals het waarschuwings-
lampje elektrische stuurbekrachtiging en
het motorcontrolelampje (geel) ingescha-
keld, maar dat duidt niet op een storing.
Tevens worden de koplampen ingescha-
keld als de omgeving donker is.
(  Blz. 332)
■Wanneer er een laadschema is geregis-
treerd
Als de “Mijn ruimte-modus” wordt ingescha-
keld terwijl het laadschema stand-by staat,
worden laadschema's genegeerd en wordt
met laden begonnen.
■Als de “Mijn ruimte-modus” wordt
gebruikt terwijl het batterijpakket (trac-
tiebatterij) volledig geladen is.
Als het contact AAN wordt gezet terwijl het
batterijpakket (tractiebatterij) volledig gela-
den is en de laadstekker die energie levert,
aangesloten is, wordt “Charging Port Lid is
Open” (klep oplaadpoort is open) weergege-
ven op het multi-informatiedisplay. Druk in
dat geval op van de bedieningstoetsen
van het instrumentenpaneel om het instel-
scherm van de “Mijn ruimte-modus” weer te
geven en selecteer vervolgens “Mijn ruimte-
modus”.
Als de “Mijn ruimte-modus” wordt gebruikt
terwijl het batterijpakket (tractiebatterij) volle-
dig geladen is, wordt de energie van het bat-
terijpakket (tractiebatterij) mogelijk verbruikt.
In dat geval wordt er mogelijk opnieuw gela-
den.
■Wanneer er een melding met betrekking
tot de “Mijn ruimte-modus” wordt weer-
gegeven
Volg de volgende correctieprocedures als er
een melding wordt weergegeven op het
multi-informatiedisplay terwijl de “Mijn ruimte-
modus” wordt gebruikt of wordt geprobeerd
deze in te schakelen.
●“Traction battery is too low for “My Room
Mode”” (lading tractiebatterij te laag voor
“Mijn ruimte-modus”)
Er is niet voldoende resterende lading in het
batterijpakket (tractiebatterij) om de “Mijn
ruimte-modus” in te schakelen.
Wacht totdat de lading van het batterijpakket
(tractiebatterij) toeneemt en schakel vervol-
gens de “Mijn ruimte-modus” in.
●““My Room Mode” has stopped due to low
traction battery” (“Mijn ruimte-modus” is
uitgeschakeld ten gevolge van ontladen
tractiebatterij)
De resterende lading in het batterijpakket
(tractiebatterij) is onvoldoende.
Schakel de “Mijn ruimte-modus” uit en laad
het batterijpakket (tractiebatterij).
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 154 Wednesday, February 3, 2021 2:42 PM

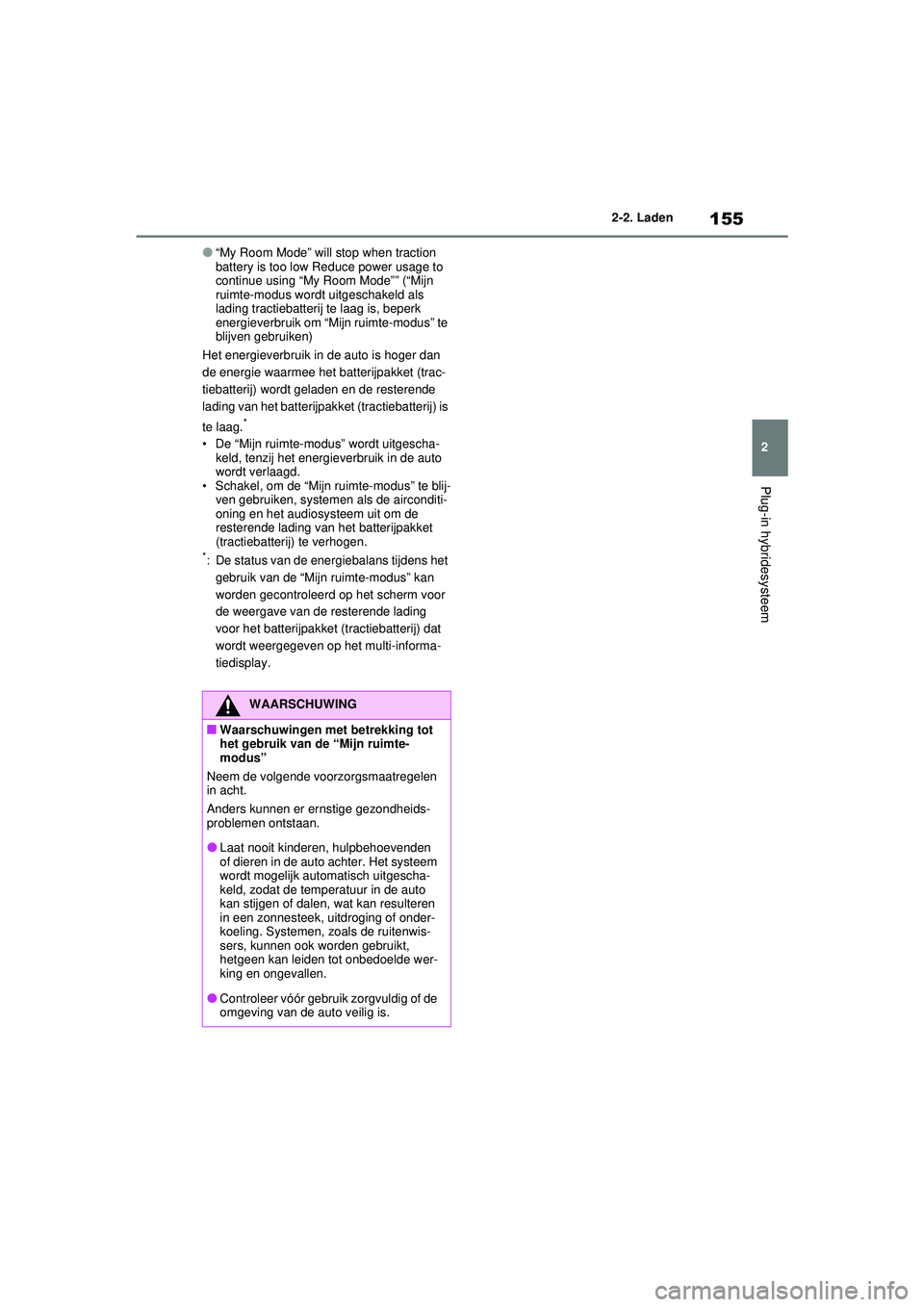

155
2
2-2. Laden
Plug-in hybridesysteem
●“My Room Mode” will stop when traction
battery is too low Reduce power usage to
continue using “My Room Mode”” (“Mijn
ruimte-modus wordt uitgeschakeld als
lading tractiebatterij te laag is, beperk
energieverbruik om “Mijn ruimte-modus” te
blijven gebruiken)
Het energieverbruik in de auto is hoger dan
de energie waarmee het batterijpakket (trac-
tiebatterij) wordt geladen en de resterende
lading van het batterijpakke t (tractiebatterij) is
te laag.
*
• De “Mijn ruimte-modus” wordt uitgescha- keld, tenzij het energieverbruik in de auto
wordt verlaagd.
• Schakel, om de “Mijn ruimte-modus” te blij- ven gebruiken, systemen als de airconditi-
oning en het audiosysteem uit om de
resterende lading van het batterijpakket
(tractiebatterij) te verhogen.
*: De status van de energiebalans tijdens het
gebruik van de “Mijn ruimte-modus” kan
worden gecontroleerd op het scherm voor
de weergave van de resterende lading
voor het batterijpakket (tractiebatterij) dat
wordt weergegeven op het multi-informa-
tiedisplay.
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van de “Mijn ruimte-
modus”
Neem de volgende voorzorgsmaatregelen
in acht.
Anders kunnen er ernstige gezondheids-
problemen ontstaan.
●Laat nooit kinderen, hulpbehoevenden
of dieren in de auto achter. Het systeem
wordt mogelijk automatisch uitgescha-
keld, zodat de temperatuur in de auto
kan stijgen of dalen, wat kan resulteren
in een zonnesteek, uitdroging of onder-
koeling. Systemen, zoals de ruitenwis-
sers, kunnen ook worden gebruikt,
hetgeen kan leiden tot onbedoelde wer-
king en ongevallen.
●Controleer vóór gebruik zorgvuldig of de
omgeving van de auto veilig is.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 155 Wednesday, February 3, 2021 2:42 PM

1723-1. Instrumentenpaneel
*1: Dit lampje brandt op het multi-informatie-display en er wordt een melding weerge-
geven.
*2: Afhankelijk van de bedrijfsconditie wijzi-gen de kleur en de manier waarop het
controlelampje brandt/knippert.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*4: Het controlelampje Toyota Parking Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, terwijl
de Toyota Parking Assist-sensor is inge-
schakeld. Het gaat na enkele seconden
uit.
*5: Deze lampjes gaan branden als het con-tact AAN wordt gezet om aan te geven
dat er een systeemcontrole wordt uitge-
voerd. Ze gaan uit nadat het hybridesys-
teem is ingeschakeld of na enkele
seconden. Er kan een storing in een sys-
teem aanwezig zijn als de lampjes niet
gaan branden of niet uitgaan. Laat de
auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*6: Dit lampje gaat branden in de buitenspie-gels.
Controlelampje PKSB
OFF
*3, 5 (indien aanwezig)
(  Blz. 421)
(Knippert) Controlelampje Traction
Control
*5 (
 Blz. 438)
Controlelampje VSC
OFF
*3, 5 (  Blz. 438)
Waarschuwingslampje
PCS
*3, 5 (indien aanwezig)
(  Blz. 357)
BSM-indicatoren in de
buitenspiegels
*5, 6 (indien
aanwezig) ( Blz. 393)
Controlelampje BSM
OFF
*3, 5 (indien aanwezig)
(  Blz. 393)
Controlelampje RCTA
OFF
*3, 5 (indien aanwezig)
(  Blz. 393)
Controlelampje stand-
bystand Brake Hold-sys-
teem
*5 (  Blz. 329)
Controlelampje Brake
Hold-systeem in werking
*5
(  Blz. 329)
Controlelampje antidiefstal-
systeem ( Blz. 76, 78)
Controlelampje READY
(  Blz. 317)
Controlelampje lage
buitentemperatuur
*7
(  Blz. 178)
EV-controlelampje
(  Blz. 90)
Waarschuwingslampje
parkeerrem ( Blz. 326)
Controlelampje EV
MODE
*8 (  Blz. 86)
Controlelampje AUTO
EV/HV
*8 (  Blz. 86)
Controlelampje HV
MODE*8 ( Blz. 86)
Controlelampje laad-
modus batterijpakket
*8
(  Blz. 87)
Controlelampje ECO-
rijmodus ( Blz. 433)
Controlelampje SPORT-
modus ( Blz. 433)
Controlelampje TRAIL-
modus ( Blz. 434)
Controlelampje PASSEN-
GER AIR BAG
*5, 9 (indien
aanwezig) ( Blz. 48)
