engine coolant TOYOTA RAV4 PHEV 2021 Kasutusjuhend (in Estonian)

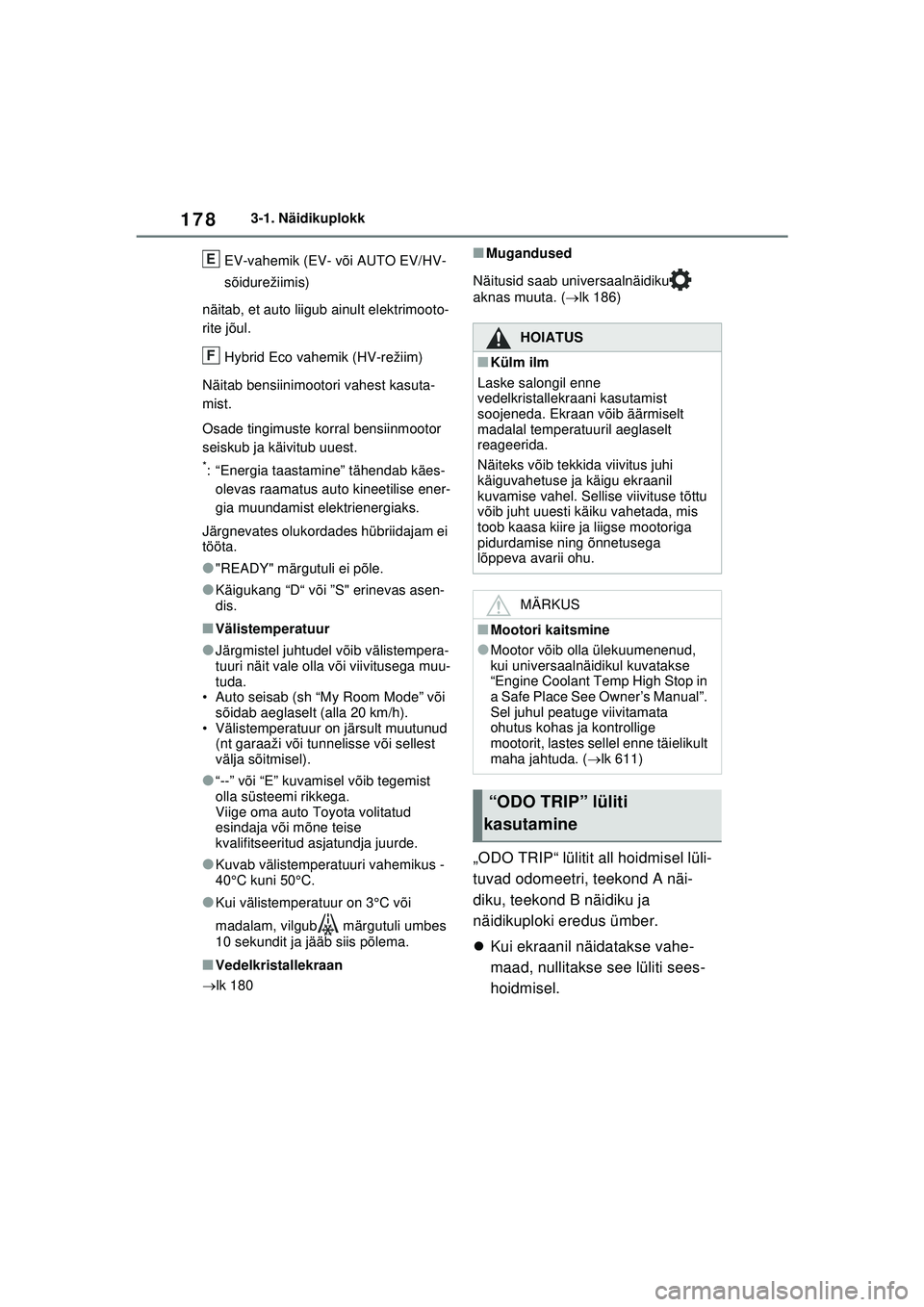

1783-1. Näidikuplokk
EV-vahemik (EV- või AUTO EV/HV-
sõidurežiimis)
näitab, et auto liigub ainult elektrimooto-
rite jõul.
Hybrid Eco vahemik (HV-režiim)
Näitab bensiinimootori vahest kasuta-
mist.
Osade tingimuste korral bensiinmootor
seiskub ja käivitub uuest.
*: “Energia taastamine” tähendab käes- olevas raamatus auto kineetilise ener-
gia muundamist elektrienergiaks.
Järgnevates olukordades hübriidajam ei
tööta.
●"READY" märgutuli ei põle.
●Käigukang “D“ või ”S" erinevas asen-
dis.
■Välistemperatuur
●Järgmistel juhtudel võib välistempera-
tuuri näit vale olla või viivitusega muu-
tuda.
• Auto seisab (sh “My Room Mode” või
sõidab aeglaselt (alla 20 km/h).
• Välistemperatuur on järsult muutunud (nt garaaži või tunnelisse või sellest
välja sõitmisel).
●“--” või “E” kuvamisel võib tegemist
olla süsteemi rikkega.
Viige oma auto Toyota volitatud
esindaja või mõne teise
kvalifitseeritud asjatundja juurde.
●Kuvab välistemperatuuri vahemikus -
40°C kuni 50°C.
●Kui välistemperatuur on 3°C või
madalam, vilgub märgutuli umbes
10 sekundit ja jääb siis põlema.
■Vedelkristallekraan
 lk 180
■Mugandused
Näitusid saab universaalnäidiku
aknas muuta. ( lk 186)
„ODO TRIP“ lülitit all hoidmisel lüli-
tuvad odomeetri, teekond A näi-
diku, teekond B näidiku ja
näidikuploki eredus ümber.
 Kui ekraanil näidatakse vahe-
maad, nullitakse see lüliti sees-
hoidmisel.
E
F
HOIATUS
■Külm ilm
Laske salongil enne
vedelkristallekraani kasutamist
soojeneda. Ekraan võib äärmiselt
madalal temperatuuril aeglaselt
reageerida.
Näiteks võib tekkida viivitus juhi
käiguvahetuse ja käigu ekraanil
kuvamise vahel. Sellise viivituse tõttu
võib juht uuesti käiku vahetada, mis
toob kaasa kiire ja liigse mootoriga
pidurdamise ning õnnetusega
lõppeva avarii ohu.
MÄRKUS
■Mootori kaitsmine
●Mootor võib olla ülekuumenenud,
kui universaalnäidikul kuvatakse
“Engine Coolant Temp High Stop in
a Safe Place See Owner’s Manual”.
Sel juhul peatuge viivitamata
ohutus kohas ja kontrollige
mootorit, lastes sellel enne täielikult
maha jahtuda. ( lk 611)
“ODO TRIP” lüliti
kasutamine
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 178 Sunday, February 28, 2021 10:52 AM

579
8
8-2. Mida teha hädaolukorras
Hädaolukorras
Piduripedaali hoiatus võidakse kuvada
samal ajal, kui süsteemid, nagu PCS
(mõnel mudelil) või dünaamiline kiiruse-
hoidja (mõnel mudelil) töötavad. Hoia-
tuse kuvamisel järgige
universaalnäidikul toodud juhiseid.
• Pidurisüsteemi töötamisel kuvatakse
hoiatus. ( lk 301, 574)
• Hoiatus kuvatakse sõidu alustamise, pidurdusfunktsiooni või intelligentse
vahemaahoidmise süsteemi töötami-
sel ( lk 301, 420). Järgige univer-
saalpaneeli juhiseid.
●Süütelüliti kasutamist puudutava
sõnumi kuvamisel
Süütelüliti kasutamise juhised kuvatakse
hübriidajami valel viisil käivitamisel või
süütelüliti valel kasutamisel. Järgige uni-
versaalnäidikul toodud juhiseid.
●Käikude kasutamise puudutava
sõnumi kuvamisel
Käigukangi vale kasutamise vältimiseks
või auto ootamatu liikumahakkamise
vältimiseks kuvatakse universaalnäidi-
kul teade käigukangi liigutamise kohta.
Sel juhul järgige teates toodud juhiseid
ja vahetage käik.
●Osa avatud/suletud oleku või tööve-
delike täiendamise teate kuvamisel
Kontrollige universaalnäidikul hoiatuses
või märgutulega äratoodud osa ja toi-
mige vastavalt (nt avage või sulgege
uks) või lisage töövedelikku.
■Kui hoiatuses soovitatakse pöör-
duda Toyota volitatud esindaja või
mõne teise kvalifitseeritud asja-
tundja poole
Rikkega süsteem või osa kuvatakse uni-
versaalnäidikul. Võtke koheselt ühen-
dust Toyota volitatud esindaja või
teenindusega või mõne teise kvalifitsee-
ritud asjatundjaga.
■Kasutaja käsiraamatule viitava
sõnumi kuvamisel
●Järgneva teate kuvamisel järgige vas-
tavaid juhiseid.
• “Blind Spot Monitor Unavailable” ( lk
394, 578)
• “RCTA Unavailable” ( lk 394, 578)
• “Engine Coolant Temp High” ( lk
611)
• “Exhaust Filter Full” ( lk 437)
●Järgneva teate kuvamisel võib tege-
mist olla rikkega. Peatuge koheselt
ohutus kohas ja võtke ühendust
Toyota volitatud esindaja või teenin-
dusega või mõne teise kvalifitseeritud
asjatundjaga. Sõitu võib olla ohtlik jät-
kata.
• “Plug-in charging system malfunction”
• “Hybrid System Malfunction”
• “Charging System Malfunction”
• “Check Engine”
• “Hybrid Battery System Malfunction”
• “Accelerator System Malfunction”
• “Smart Entry & Start System Malfunc-
tion”
●Järgneva teate kuvamisel võib tege-
mist olla rikkega. Võtke ühendust
Toyota volitatud esindaja või teenin-
dusega või mõne teise kvalifitseeritud
asjatundjaga.
•“Oil Pressure Low”
• “Braking Power Low”
●Hoiatuse universaalnäidikul kuvamisel
järgige vastava hoiatuse juhiseid.
Kütus võib olla otsa saanud. Peatage
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 579 Sunday, February 28, 2021 10:52 AM

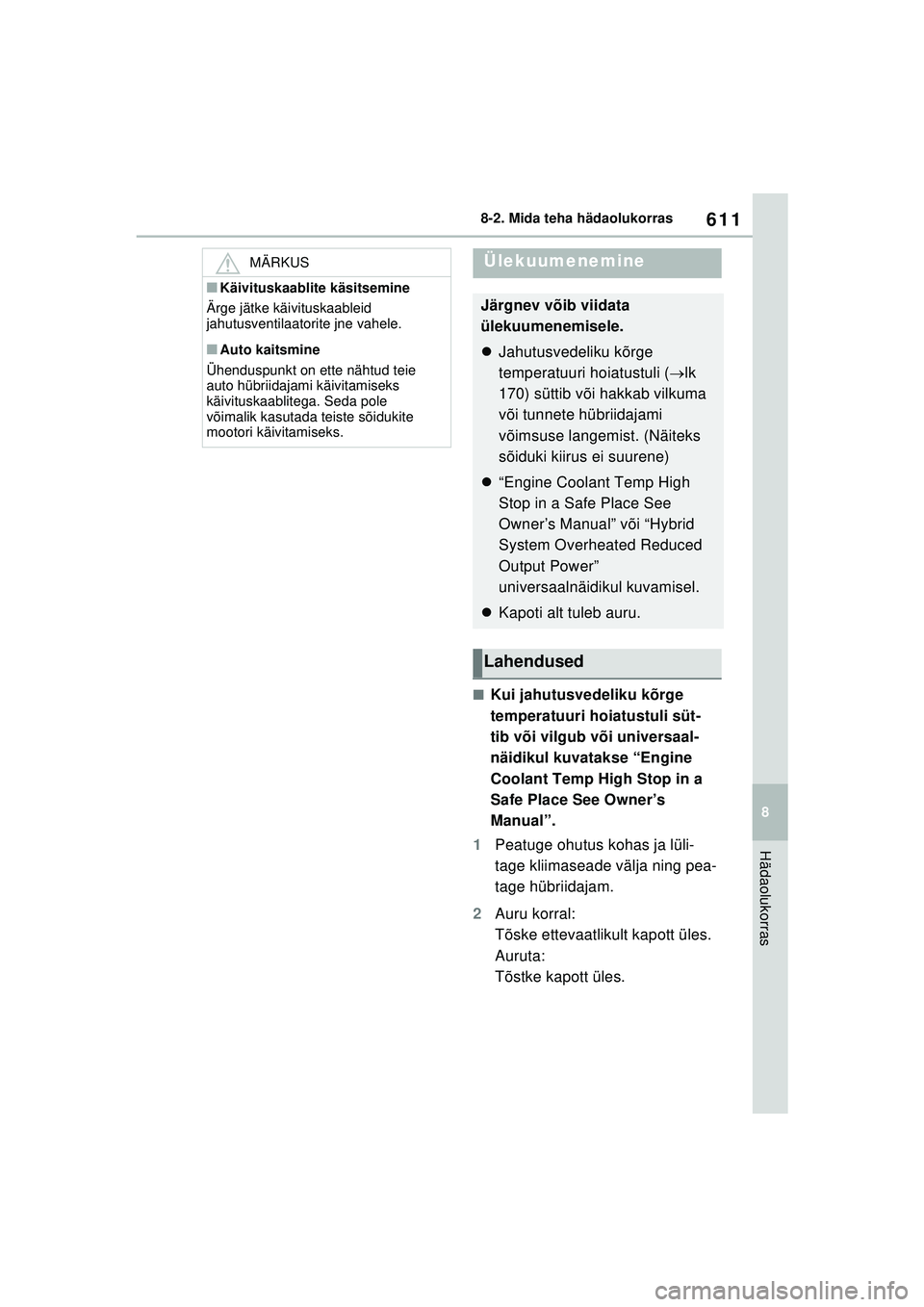

611
8
8-2. Mida teha hädaolukorras
Hädaolukorras
■Kui jahutusvedeliku kõrge
temperatuuri hoiatustuli süt-
tib või vilgub või universaal-
näidikul kuvatakse “Engine
Coolant Temp High Stop in a
Safe Place See Owner’s
Manual”.
1 Peatuge ohutus kohas ja lüli-
tage kliimaseade välja ning pea-
tage hübriidajam.
2 Auru korral:
Tõske ettevaatlikult kapott üles.
Auruta:
Tõstke kapott üles.
MÄRKUS
■Käivituskaablite käsitsemine
Ärge jätke käivituskaableid
jahutusventilaatorite jne vahele.
■Auto kaitsmine
Ühenduspunkt on ette nähtud teie
auto hübriidajami käivitamiseks
käivituskaablitega. Seda pole
võimalik kasutada teiste sõidukite
mootori käivitamiseks.
Ülekuumenemine
Järgnev võib viidata
ülekuumenemisele.
 Jahutusvedeliku kõrge
temperatuuri hoiatustuli ( lk
170) süttib või hakkab vilkuma
või tunnete hübriidajami
võimsuse langemist. (Näiteks
sõiduki kiirus ei suurene)
 “Engine Coolant Temp High
Stop in a Safe Place See
Owner’s Manual” või “Hybrid
System Overheated Reduced
Output Power”
universaalnäidikul kuvamisel.
 Kapoti alt tuleb auru.
Lahendused
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 611 Sunday, February 28, 2021 10:52 AM

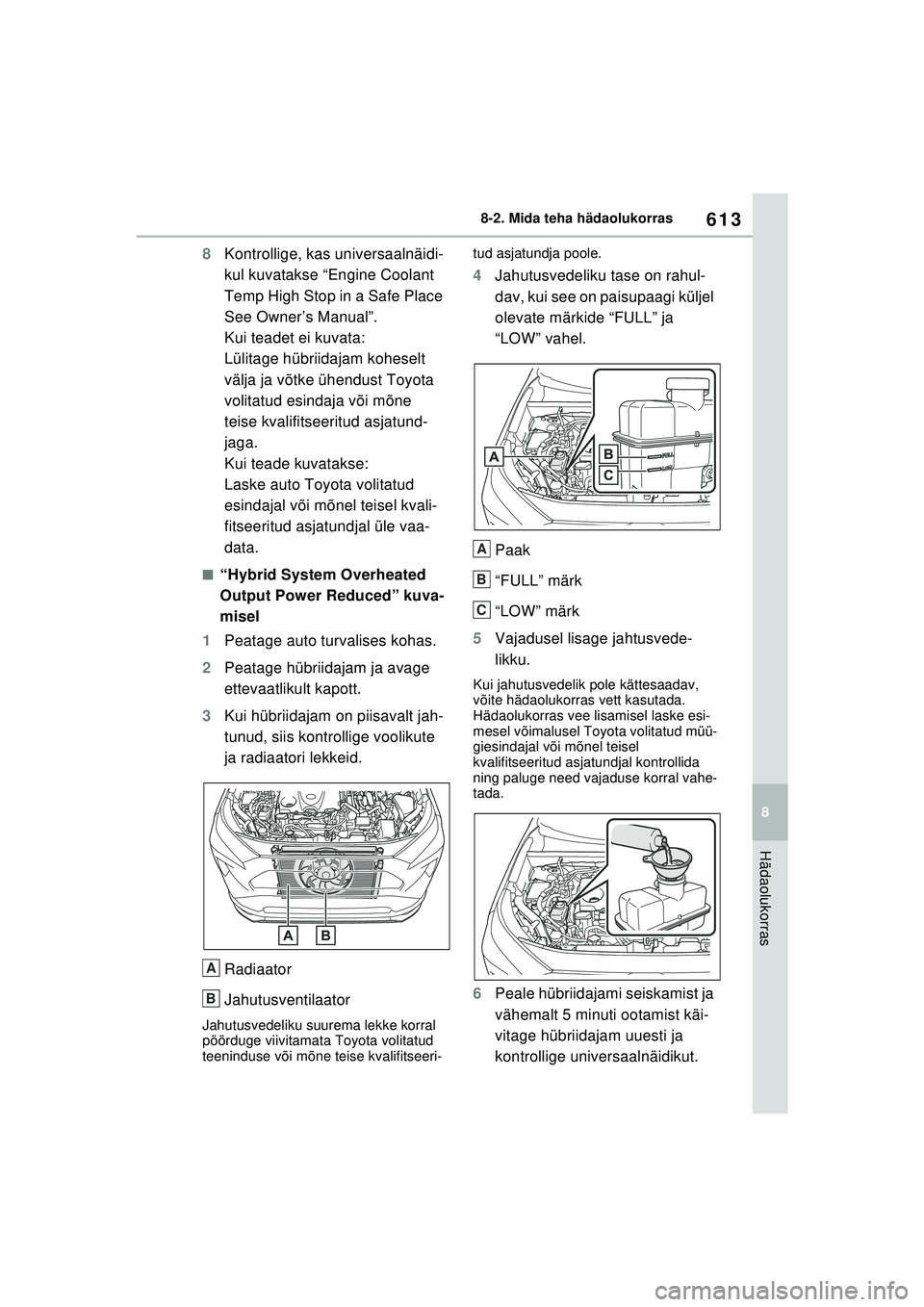

613
8
8-2. Mida teha hädaolukorras
Hädaolukorras
8
Kontrollige, kas universaalnäidi-
kul kuvatakse “Engine Coolant
Temp High Stop in a Safe Place
See Owner’s Manual”.
Kui teadet ei kuvata:
Lülitage hübriidajam koheselt
välja ja võtke ühendust Toyota
volitatud esindaja või mõne
teise kvalifitseeritud asjatund-
jaga.
Kui teade kuvatakse:
Laske auto Toyota volitatud
esindajal või mõnel teisel kvali-
fitseeritud asjatundjal üle vaa-
data.
■“Hybrid System Overheated
Output Power Reduced” kuva-
misel
1 Peatage auto turvalises kohas.
2 Peatage hübriidajam ja avage
ettevaatlikult kapott.
3 Kui hübriidajam on piisavalt jah-
tunud, siis kontrollige voolikute
ja radiaatori lekkeid.
Radiaator
Jahutusventilaator
Jahutusvedeliku suurema lekke korral
pöörduge viivitamata Toyota volitatud
teeninduse või mõne teise kvalifitseeri- tud asjatundja poole.
4
Jahutusvedeliku tase on rahul-
dav, kui see on paisupaagi küljel
olevate märkide “FULL” ja
“LOW” vahel.
Paak
“FULL” märk
“LOW” märk
5 Vajadusel lisage jahtusvede-
likku.
Kui jahutusvedelik pole kättesaadav,
võite hädaolukorras vett kasutada.
Hädaolukorras vee lisamisel laske esi-
mesel võimalusel Toyota volitatud müü-
giesindajal või mõnel teisel
kvalifitseeritud asjatundjal kontrollida
ning paluge need vajaduse korral vahe-
tada.
6Peale hübriidajami seiskamist ja
vähemalt 5 minuti ootamist käi-
vitage hübriidajam uuesti ja
kontrollige universaalnäidikut.
A
B
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 613 Sunday, February 28, 2021 10:52 AM
