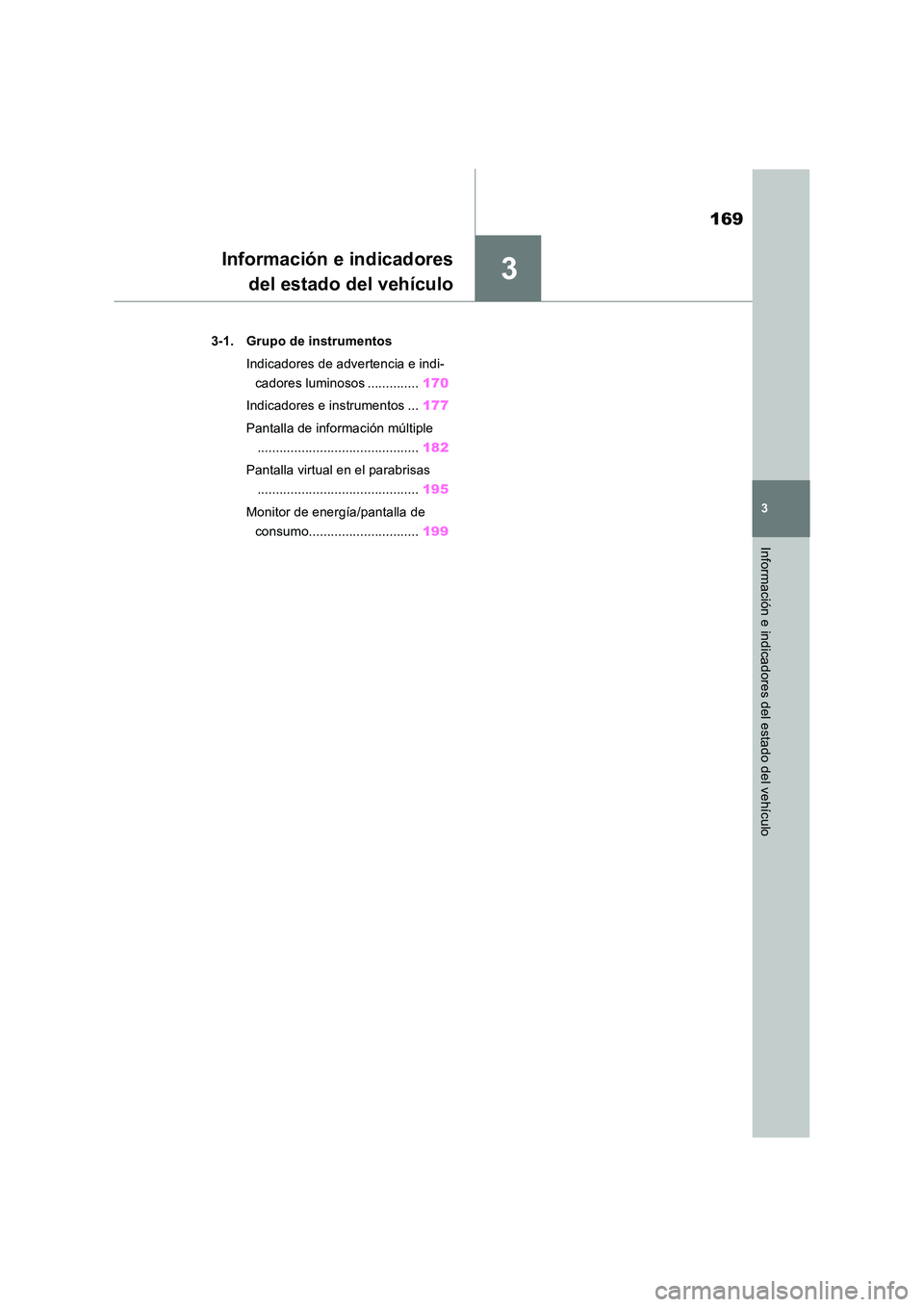

Información e indicadores del estado del vehículo
Información e indicadores
del estado del vehículo
3-1. Grupo de instrumentos
Indicadores de advertencia e indi-
cadores luminosos .............. 170
Indicadores e instrumentos ... 177
Pantalla de información múltiple
............................................ 182
Pantalla virtual en el parabrisas
............................................ 195
Monitor de energía/pantalla de
consumo.............................. 199

1703-1. Grupo de instrumentos
3-1.Grup o d e ins trumentos

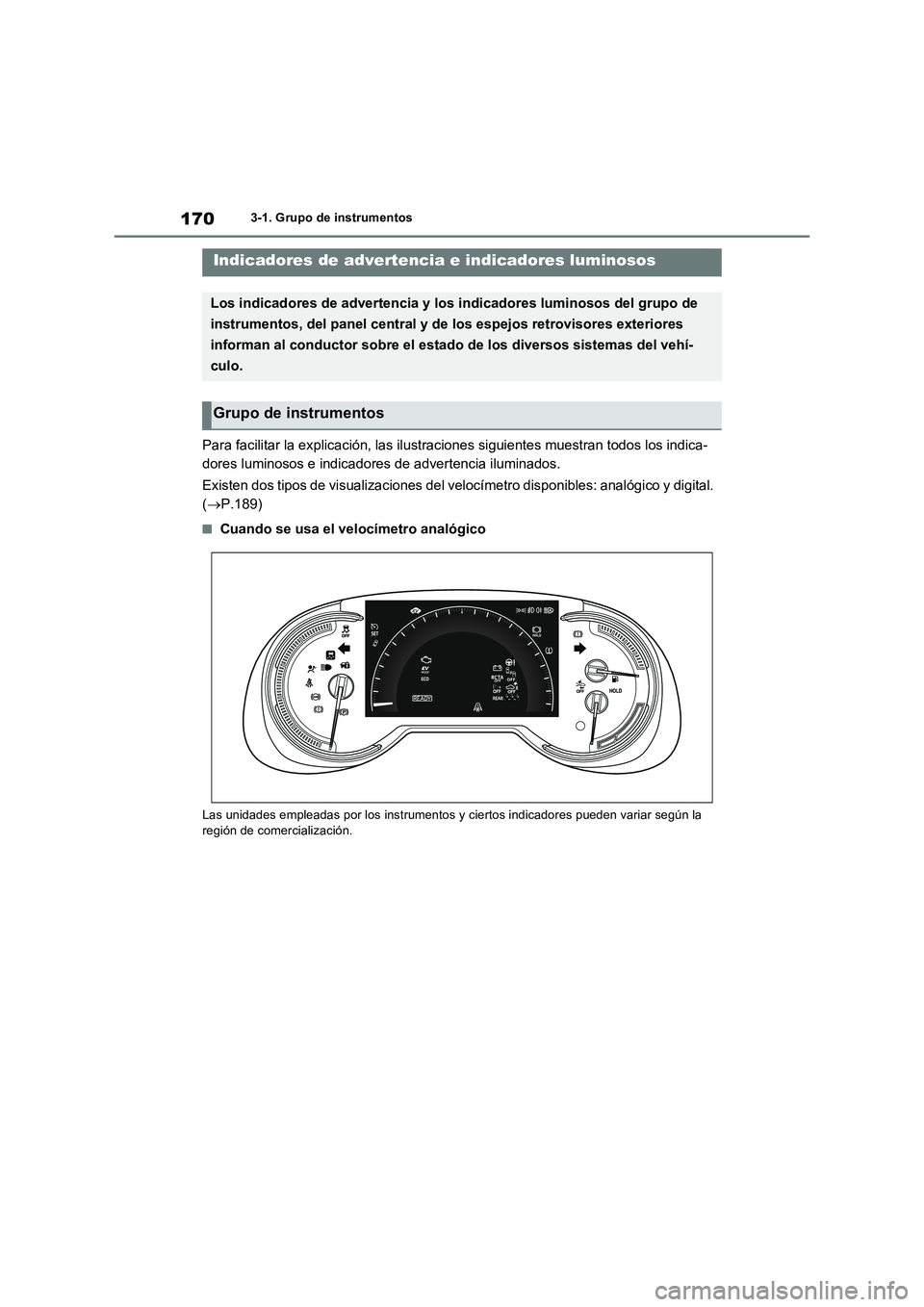

Para facilitar la explicación, las ilustraciones siguientes muestran todos los indica-
dores luminosos e indicadores de advertencia iluminados.

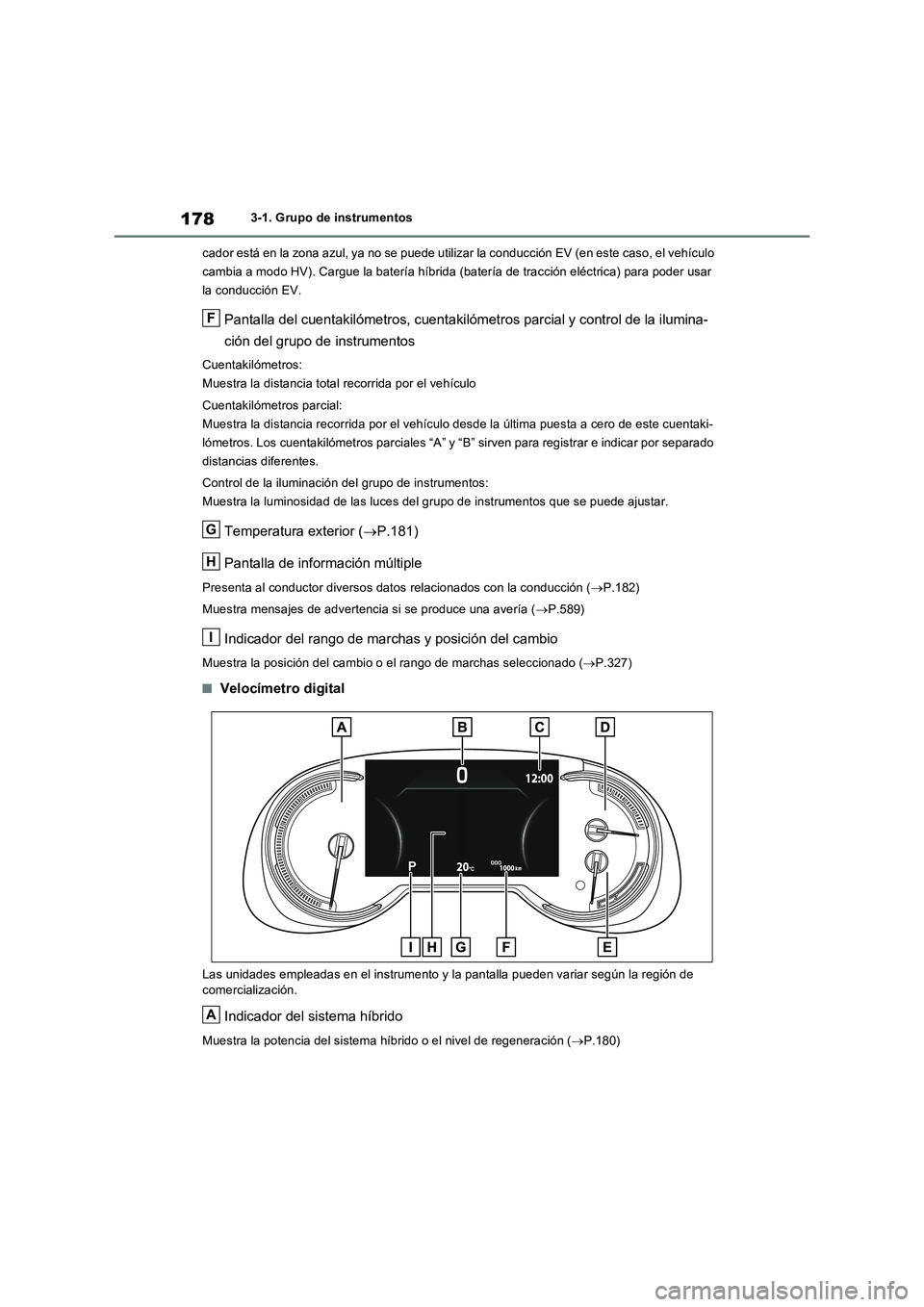

Existen dos tipos de visualizaciones del velocímetro disponibles: analógico y digital.
( P.189)
QCuando se usa el velocímetro analógico
Las unidades empleadas por los instrumentos y ciertos indicadores pueden variar según la región de comercialización.
Indicadores de advertencia e indicadores luminosos
Los indicadores de advertencia y los indicadores luminosos del grupo de
instrumentos, del panel central y de los espejos retrovisores exteriores
informan al conductor sobre el estado de los diversos sistemas del vehí-
culo.
Grupo de instrumentos

171
3 3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo

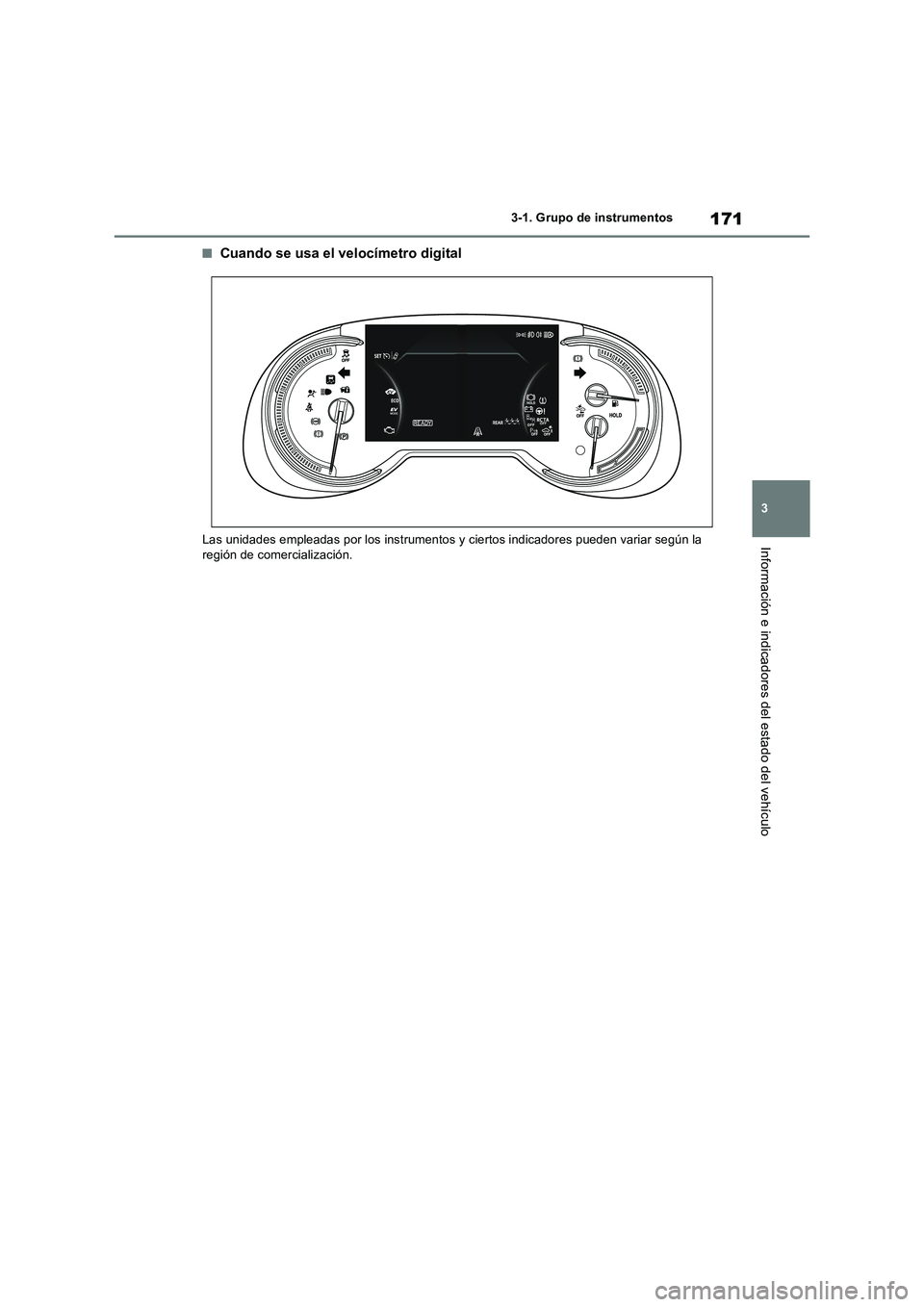

QCuando se usa el velocímetro digital
Las unidades empleadas por los instrumentos y ciertos indicadores pueden variar según la
región de comercialización.

1723-1. Grupo de instrumentos

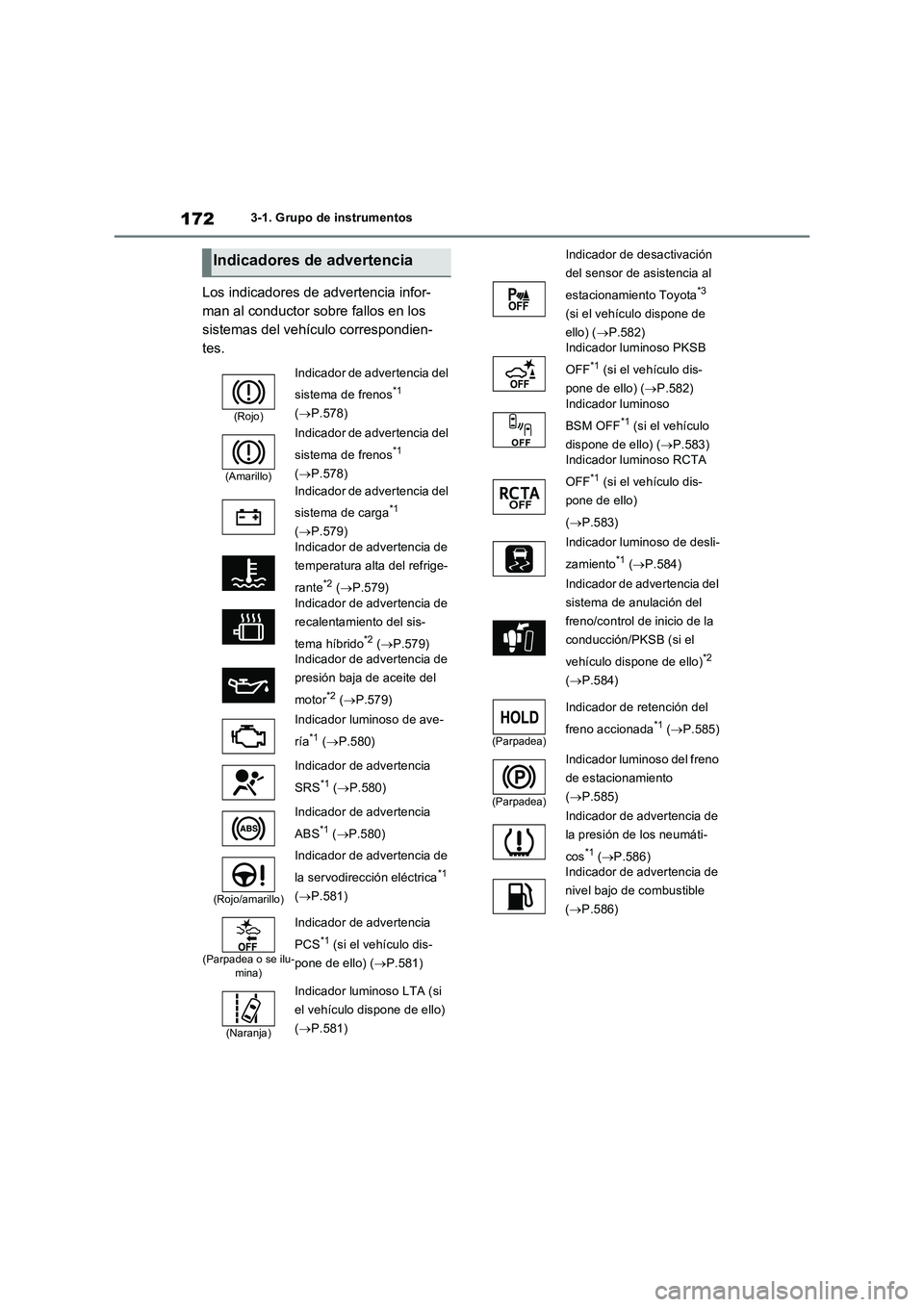

Los indicadores de advertencia infor-
man al conductor sobre fallos en los
sistemas del vehículo correspondien-
tes.
Indicadores de advertencia
(Rojo)
Indicador de advertencia del
sistema de frenos
*1
(P.578)
(Amarillo)
Indicador de advertencia del
sistema de frenos
*1
(P.578)
Indicador de advertencia del
sistema de carga
*1
(P.579)
Indicador de advertencia de
temperatura alta del refrige-
rante
*2 (P.579)
Indicador de advertencia de
recalentamiento del sis-
tema híbrido
*2 (P.579)
Indicador de advertencia de
presión baja de aceite del
motor
*2 (P.579)
Indicador luminoso de ave-
ría
*1 (P.580)
Indicador de advertencia
SRS
*1 (P.580)
Indicador de advertencia
ABS
*1 (P.580)
(Rojo/amarillo)
Indicador de advertencia de
la servodirección eléctrica
*1
(P.581)
(Parpadea o se ilu-
mina)
Indicador de advertencia
PCS
*1 (si el vehículo dis-
pone de ello) (P.581)
(Naranja)
Indicador luminoso LTA (si
el vehículo dispone de ello)
(P.581)
Indicador de desactivación
del sensor de asistencia al
estacionamiento Toyota
*3
(si el vehículo dispone de
ello) (P.582)
Indicador luminoso PKSB
OFF
*1 (si el vehículo dis-
pone de ello) (P.582)
Indicador luminoso
BSM OFF
*1 (si el vehículo
dispone de ello) (P.583)
Indicador luminoso RCTA
OFF
*1 (si el vehículo dis-
pone de ello)
(P.583)
Indicador luminoso de desli-
zamiento
*1 (P.584)
Indicador de advertencia del
sistema de anulación del
freno/control de inicio de la
conducción/PKSB (si el
vehículo dispone de ello)
*2
(P.584)
(Parpadea)
Indicador de retención del
freno accionada
*1 (P.585)
(Parpadea)
Indicador luminoso del freno
de estacionamiento
(P.585)
Indicador de advertencia de
la presión de los neumáti-
cos
*1 (P.586)
Indicador de advertencia de
nivel bajo de combustible
(P.586)

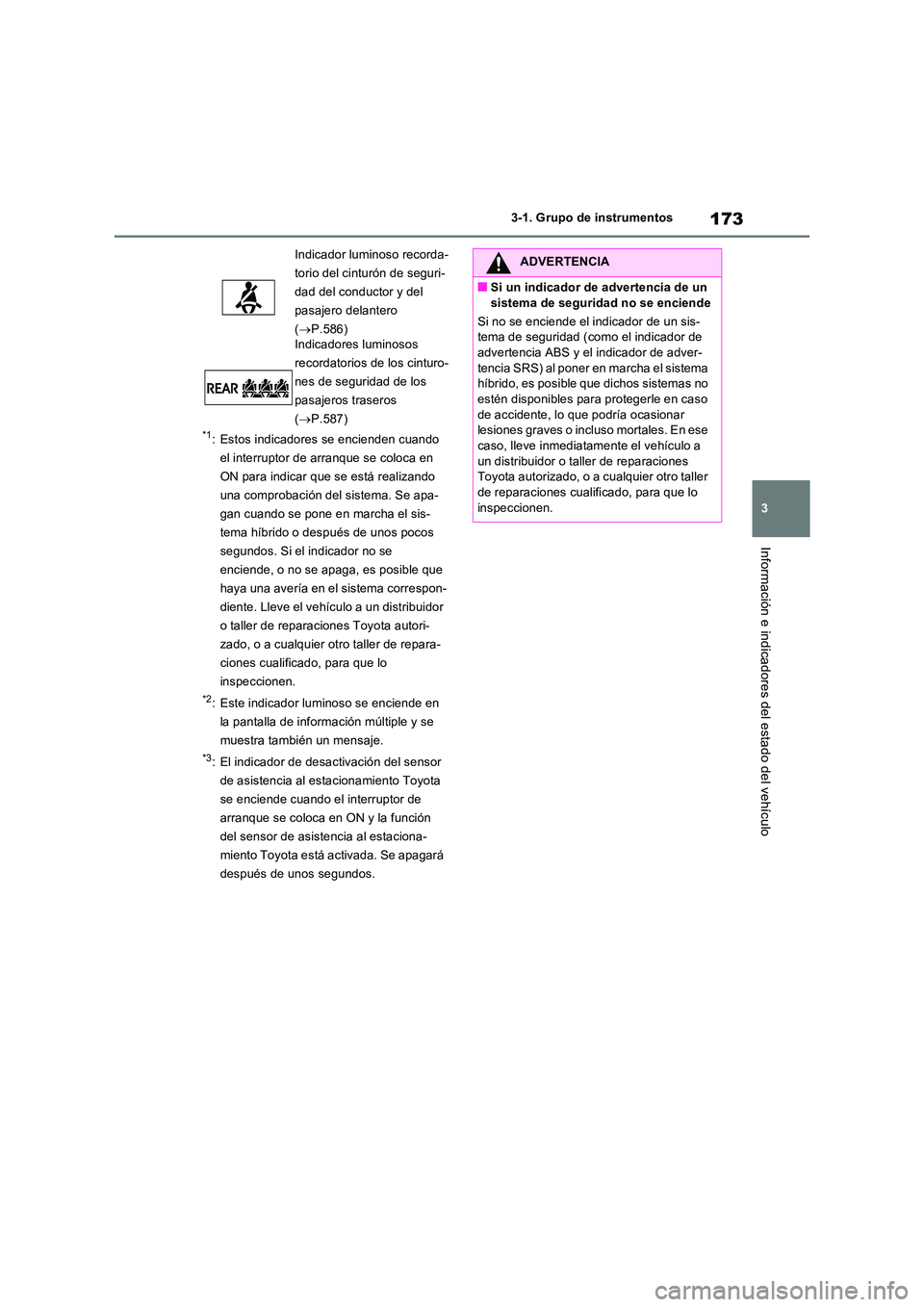

173
3
3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
*1: Estos indicadores se encienden cuando
el interruptor de arranque se coloca en
ON para indicar que se está realizando
una comprobación del sistema. Se apa-
gan cuando se pone en marcha el sis-
tema híbrido o después de unos pocos
segundos. Si el indicador no se
enciende, o no se apaga, es posible que
haya una avería en el sistema correspon-
diente. Lleve el vehículo a un distribuidor
o taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de repara-
ciones cualificado, para que lo
inspeccionen.
*2: Este indicador luminoso se enciende en
la pantalla de información múltiple y se
muestra también un mensaje.
*3: El indicador de desactivación del sensor
de asistencia al estacionamiento Toyota
se enciende cuando el interruptor de
arranque se coloca en ON y la función
del sensor de asistencia al estaciona-
miento Toyota está activada. Se apagará
después de unos segundos.
Indicador luminoso recorda-
torio del cinturón de seguri-
dad del conductor y del
pasajero delantero
( P.586) Indicadores luminosos
recordatorios de los cinturo-
nes de seguridad de los
pasajeros traseros
( P.587)
ADVERTENCIA
QSi un indicador de advertencia de un
sistema de seguridad no se enciende
Si no se enciende el indicador de un sis- tema de seguridad (como el indicador de advertencia ABS y el indicador de adver-
tencia SRS) al poner en marcha el sistema híbrido, es posible que dichos sistemas no estén disponibles para protegerle en caso
de accidente, lo que podría ocasionar lesiones graves o incluso mortales. En ese caso, lleve inmediatamente el vehículo a
un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo
inspeccionen.

1743-1. Grupo de instrumentos

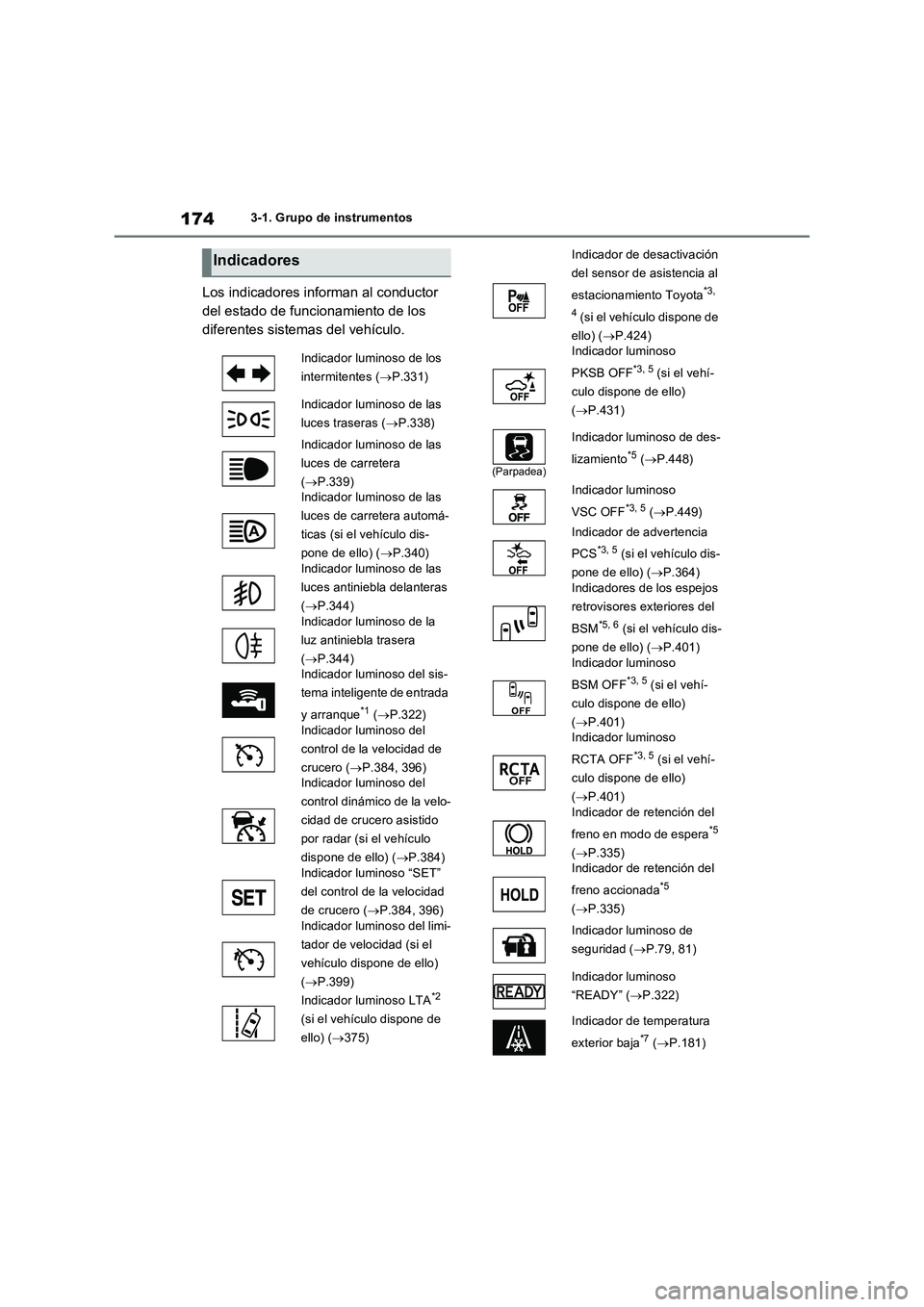

Los indicadores informan al conductor
del estado de funcionamiento de los
diferentes sistemas del vehículo.
Indicadores
Indicador luminoso de los
intermitentes (P.331)
Indicador luminoso de las
luces traseras (P.338)
Indicador luminoso de las
luces de carretera
(P.339)
Indicador luminoso de las
luces de carretera automá-
ticas (si el vehículo dis-
pone de ello) (P.340)
Indicador luminoso de las
luces antiniebla delanteras
(P.344)
Indicador luminoso de la
luz antiniebla trasera
(P.344)
Indicador luminoso del sis-
tema inteligente de entrada
y arranque
*1 (P.322)
Indicador luminoso del
control de la velocidad de
crucero (P.384, 396)
Indicador luminoso del
control dinámico de la velo-
cidad de crucero asistido
por radar (si el vehículo
dispone de ello) (P.384)
Indicador luminoso “SET”
del control de la velocidad
de crucero (P.384, 396)
Indicador luminoso del limi-
tador de velocidad (si el
vehículo dispone de ello)
(P.399)
Indicador luminoso LTA
*2
(si el vehículo dispone de
ello) (375)
Indicador de desactivación
del sensor de asistencia al
estacionamiento Toyota
*3,
4
(si el vehículo dispone de
ello) (P.424)
Indicador luminoso
PKSB OFF
*3, 5 (si el vehí-
culo dispone de ello)
(P.431)
(Parpadea)
Indicador luminoso de des-
lizamiento
*5 (P.448)
Indicador luminoso
VSC OFF
*3, 5 (P.449)
Indicador de advertencia
PCS
*3, 5 (si el vehículo dis-
pone de ello) (P.364)
Indicadores de los espejos
retrovisores exteriores del
BSM
*5, 6 (si el vehículo dis-
pone de ello) (P.401)
Indicador luminoso
BSM OFF
*3, 5 (si el vehí-
culo dispone de ello)
(P.401)
Indicador luminoso
RCTA OFF
*3, 5 (si el vehí-
culo dispone de ello)
(P.401)
Indicador de retención del
freno en modo de espera
*5
(P.335)
Indicador de retención del
freno accionada
*5
(P.335)
Indicador luminoso de
seguridad (P.79, 81)
Indicador luminoso
“READY” (P.322)
Indicador de temperatura
exterior baja
*7 (P.181)

175
3 3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo

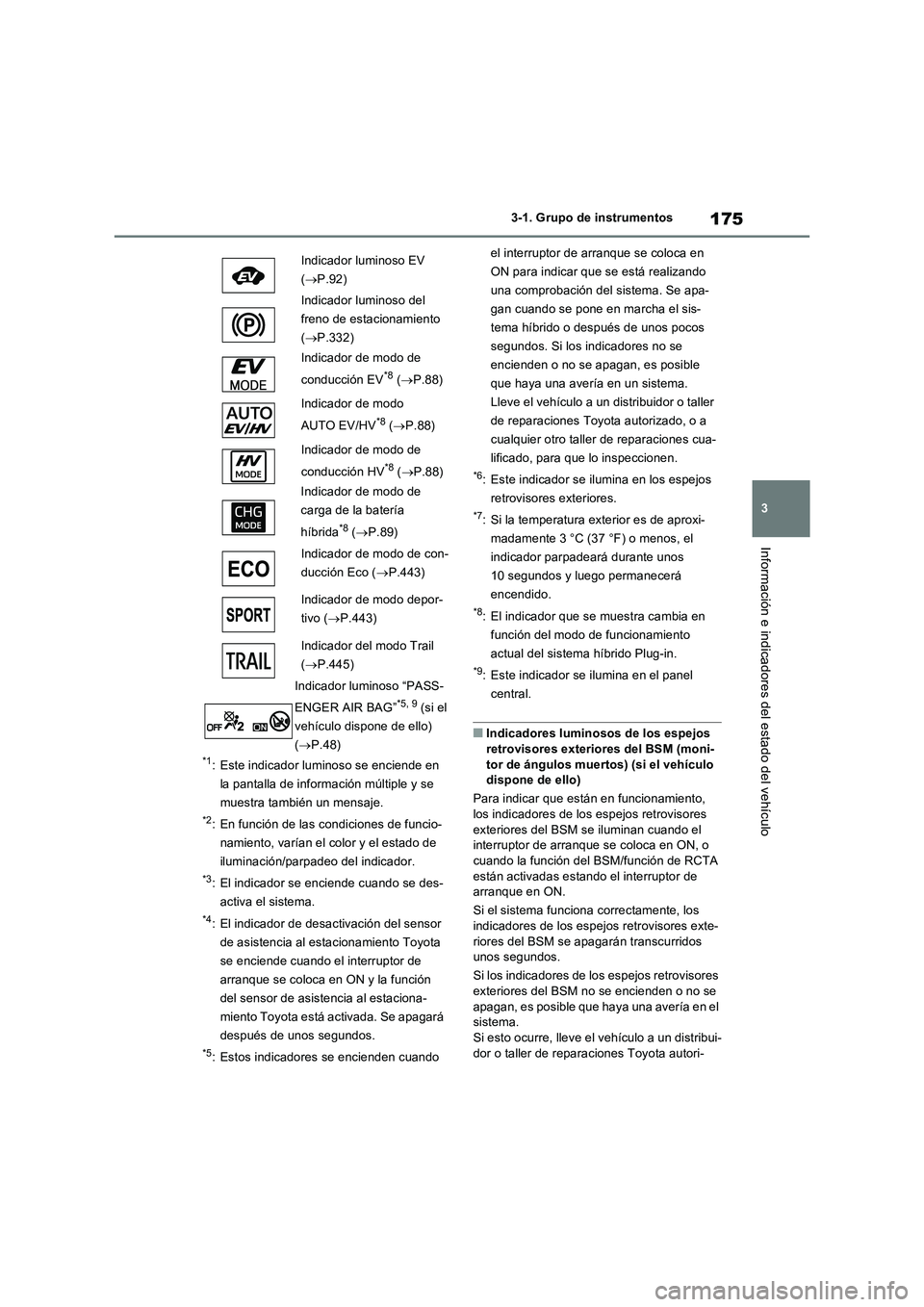

*1: Este indicador luminoso se enciende en
la pantalla de información múltiple y se
muestra también un mensaje.
*2: En función de las condiciones de funcio-
namiento, varían el color y el estado de
iluminación/parpadeo del indicador.
*3: El indicador se enciende cuando se des-
activa el sistema.
*4: El indicador de desactivación del sensor
de asistencia al estacionamiento Toyota
se enciende cuando el interruptor de
arranque se coloca en ON y la función
del sensor de asistencia al estaciona-
miento Toyota está activada. Se apagará
después de unos segundos.
*5: Estos indicadores se encienden cuando el interruptor de arranque se coloca en
ON para indicar que se está realizando
una comprobación del sistema. Se apa-
gan cuando se pone en marcha el sis-
tema híbrido o después de unos pocos
segundos. Si los indicadores no se
encienden o no se apagan, es posible
que haya una avería en un sistema.
Lleve el vehículo a un distribuidor o taller
de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cua-
lificado, para que lo inspeccionen.
*6: Este indicador se ilumina en los espejos
retrovisores exteriores.
*7: Si la temperatura exterior es de aproxi-
madamente 3 °C (37 °F) o menos, el
indicador parpadeará durante unos
10 segundos y luego permanecerá
encendido.
*8: El indicador que se muestra cambia en
función del modo de funcionamiento
actual del sistema híbrido Plug-in.
*9: Este indicador se ilumina en el panel
central.
QIndicadores luminosos de los espejos
retrovisores exteriores del BSM (moni-
tor de ángulos muertos) (si el vehículo
dispone de ello)
Para indicar que están en funcionamiento,
los indicadores de los espejos retrovisores
exteriores del BSM se iluminan cuando el
interruptor de arranque se coloca en ON, o
cuando la función del BSM/función de RCTA
están activadas estando el interruptor de
arranque en ON.
Si el sistema funciona correctamente, los
indicadores de los espejos retrovisores exte-
riores del BSM se apagarán transcurridos
unos segundos.
Si los indicadores de los espejos retrovisores
exteriores del BSM no se encienden o no se
apagan, es posible que haya una avería en el
sistema.
Si esto ocurre, lleve el vehículo a un distribui-
dor o taller de reparaciones Toyota autori- Indicador luminoso EV
(P.92)
Indicador luminoso del
freno de estacionamiento
(P.332)
Indicador de modo de
conducción EV
*8 (P.88)
Indicador de modo
AUTO EV/HV
*8 (P.88)
Indicador de modo de
conducción HV
*8 (P.88)
Indicador de modo de
carga de la batería
híbrida
*8 (P.89)
Indicador de modo de con-
ducción Eco (P.443)
Indicador de modo depor-
tivo (P.443)
Indicador del modo Trail
(P.445)
Indicador luminoso “PASS-
ENGER AIR BAG”
*5, 9 (si el
vehículo dispone de ello)
(P.48)

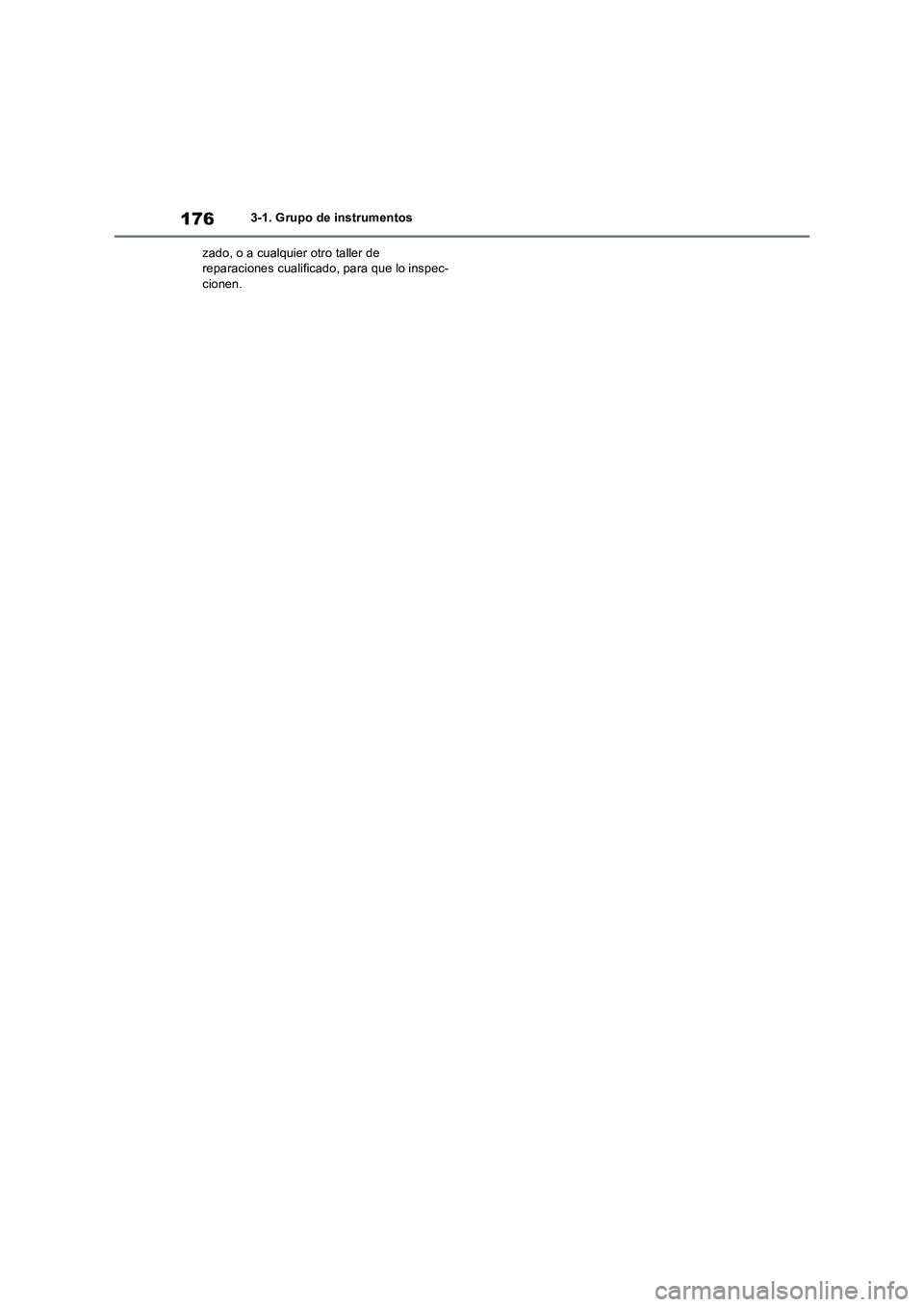

1763-1. Grupo de instrumentos
zado, o a cualquier otro taller de
reparaciones cualificado, para que lo inspec-
cionen.

177
3
3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo

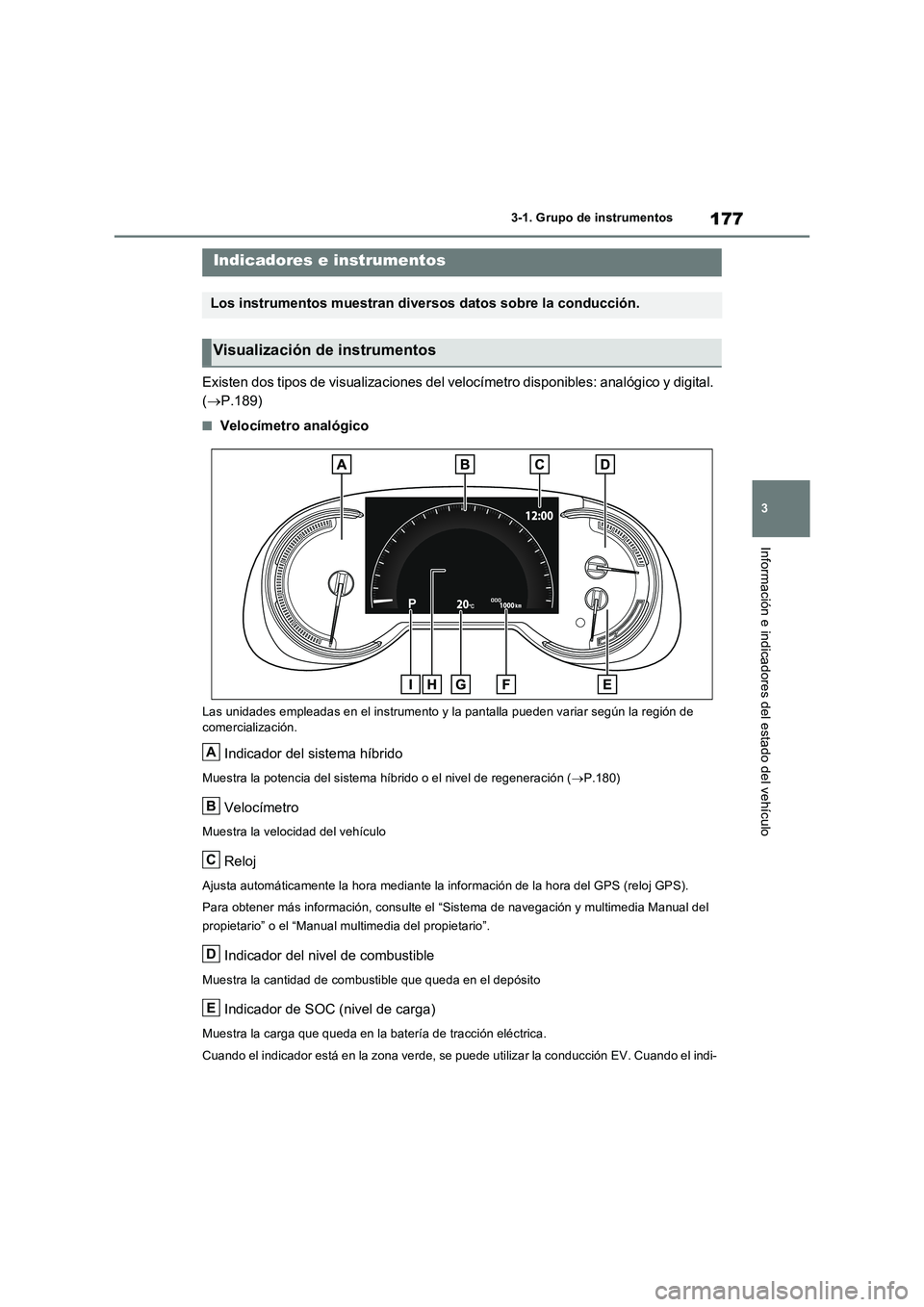

Existen dos tipos de visualizaciones del velocímetro disponibles: analógico y digital.
( P.189)
QVelocímetro analógico
Las unidades empleadas en el instrumento y la pantalla pueden variar según la región de comercialización.
Indicador del sistema híbrido
Muestra la potencia del sistema híbrido o el nivel de regeneración ( P.180)
Velocímetro
Muestra la velocidad del vehículo
Reloj
Ajusta automáticamente la hora mediante la información de la hora del GPS (reloj GPS).
Para obtener más información, consulte el “Sistema de navegación y multimedia Manual del
propietario” o el “Manual multimedia del propietario”.
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
Indicador de SOC (nivel de carga)
Muestra la carga que queda en la batería de tracción eléctrica.
Cuando el indicador está en la zona verde, se puede utilizar la conducción EV. Cuando el indi-
Indicadores e instrumentos
Los instrumentos muestran diversos datos sobre la conducción.
Visualización de instrumentos
A
B
C
D
E

1783-1. Grupo de instrumentos
cador está en la zona azul, ya no se puede utilizar la conducción EV (en este caso, el vehículo
cambia a modo HV). Cargue la batería híbrida (batería de tracción eléctrica) para poder usar
la conducción EV.
Pantalla del cuentakilómetros, cuentakilómetros parcial y control de la ilumina-
ción del grupo de instrumentos
Cuentakilómetros:
Muestra la distancia total recorrida por el vehículo
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero de este cuentaki-
lómetros. Los cuentakilómetros parciales “A” y “B” sirven para registrar e indicar por separado
distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos que se puede ajustar.
Temperatura exterior (P.181)
Pantalla de información múltiple
Presenta al conductor diversos datos relacionados con la conducción (P.182)
Muestra mensajes de advertencia si se produce una avería (P.589)
Indicador del rango de marchas y posición del cambio
Muestra la posición del cambio o el rango de marchas seleccionado (P.327)
QVelocímetro digital
Las unidades empleadas en el instrumento y la pantalla pueden variar según la región de
comercialización.
Indicador del sistema híbrido
Muestra la potencia del sistema híbrido o el nivel de regeneración (P.180)
F
G
H
I
A
