TOYOTA RAV4 PHEV 2021 Manuale de Empleo (in Spanish)

359
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción

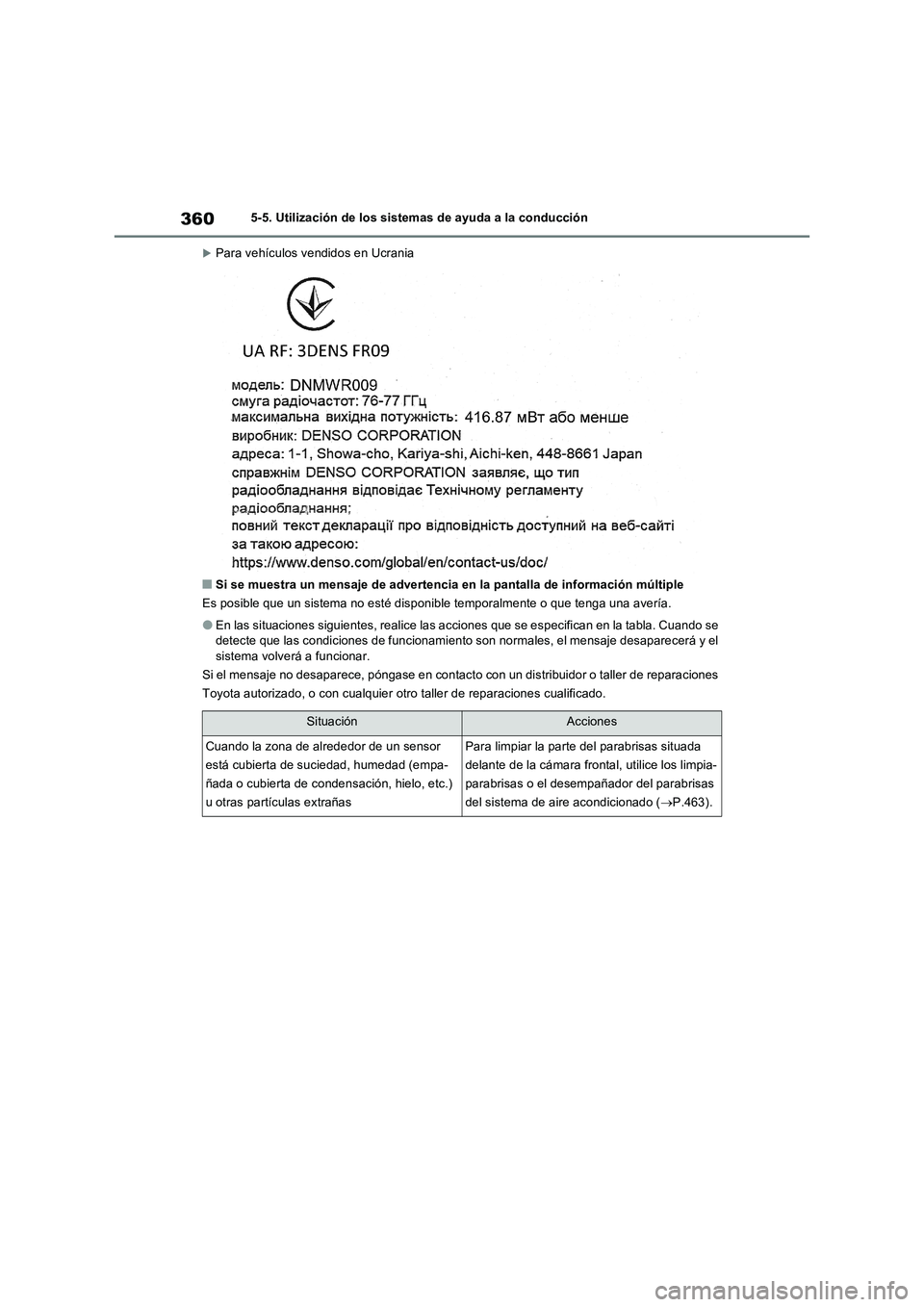

3605-5. Utilización de los sistemas de ayuda a la conducción
Para vehículos vendidos en Ucrania
QSi se muestra un mensaje de advertencia en la pantalla de información múltiple
Es posible que un sistema no esté disponible temporalmente o que tenga una avería.
OEn las situaciones siguientes, realice las acciones que se especifican en la tabla. Cuando se
detecte que las condiciones de funcionamiento son normales, el mensaje desaparecerá y el
sistema volverá a funcionar.
Si el mensaje no desaparece, póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
SituaciónAcciones
Cuando la zona de alrededor de un sensor
está cubierta de suciedad, humedad (empa-
ñada o cubierta de condensación, hielo, etc.)
u otras partículas extrañasPara limpiar la parte del parabrisas situada
delante de la cámara frontal, utilice los limpia-
parabrisas o el desempañador del parabrisas
del sistema de aire acondicionado (P.463).

361
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
OEn los casos siguientes, si la situación ha cambiado (o el vehículo ha circulado durante
cierto tiempo) y se detectan unas condiciones de funcionamiento normales, el mensaje des-
aparecerá y el sistema volverá a funcionar.
Si el mensaje no desaparece, póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
• Cuando la temperatura en torno al sensor del radar esté fuera del rango de funcionamiento,
por ejemplo si el vehículo se encuentra al sol o en un entorno extremadamente frío
• Cuando la cámara frontal no puede detectar los objetos que hay delante del vehículo, por
ejemplo al conducir en la oscuridad, con nieve o con niebla, o cuando luces brillantes inciden
en la cámara frontal
Cuando la temperatura en torno a la cámara
frontal no esté dentro del intervalo de funcio-
namiento, por ejemplo si el vehículo se
encuentra al sol o en un entorno extremada-
mente frío
Si la cámara frontal está caliente, por ejemplo
cuando el vehículo ha estado estacionado al
sol, utilice el sistema de aire acondicionado
para que baje la temperatura en torno a la
cámara frontal.
Si se ha utilizado un parasol mientras el vehí-
culo estaba estacionado, dependiendo del
tipo en cuestión, es posible que la luz del sol
se reflejara en la superficie del parasol y haya
provocado que la temperatura de la cámara
frontal sea excesivamente alta.
Si la cámara frontal está fría, por ejemplo
cuando el vehículo ha estado estacionado en
un entorno sumamente frío, utilice el sistema
de aire acondicionado para que suba la tem-
peratura en torno a la cámara frontal.
Algo obstaculiza la zona situada delante de la
cámara frontal, como cuando el capó está
abierto o se ha adherido algún adhesivo a la
parte del parabrisas situada delante de la
cámara frontal.
Cierre el capó, retire el adhesivo, etc., para
despejar la zona.
SituaciónAcciones

3625-5. Utilización de los sistemas de ayuda a la conducción
*: Si el vehículo dispone de ello
El sistema puede detectar:
Vehículos
Ciclistas
Peatones
QAdvertencia anticolisión
Si el sistema determina que existe un alto riesgo de colisión frontal, sonará
un avisador acústico y se mostrará un
mensaje de advertencia en la pantalla
de información múltiple para instar al
conductor a que realice una maniobra
evasiva.
QAsistencia al freno anticolisión
Si el sistema determina que existe un
alto riesgo de colisión frontal, aplicará
una fuerza de frenado superior en fun-
ción de la fuerza con la que se pise el
pedal del freno.
QSistema de frenado anticolisión
Si el sistema determina que el riesgo
de colisión frontal es extremadamente
alto, accionará automáticamente los
frenos para evitar la colisión o mitigar el
impacto de la colisión.
PCS (sistema de seguridad
anticolisión)
*
El sistema de seguridad anticoli-
sión utiliza un sensor del radar y
la cámara frontal para detectar los
objetos (P.362) que haya
delante del vehículo. Si el sistema
determina que existe un alto
riesgo de colisión frontal contra
un objeto, mostrará una adverten-
cia instando al conductor a que
realice una maniobra evasiva y se
incrementará la presión potencial
de los frenos para ayudar al con-
ductor a evitar la colisión. Si el
sistema determina que el riesgo
de colisión frontal contra un
objeto es extremadamente alto,
los frenos se aplicarán automáti-
camente para evitar la colisión o
mitigar el impacto de la colisión.
El sistema de seguridad anticolisión
se puede deshabilitar o habilitar, y el
momento de emisión de la adverten-
cia se puede cambiar. (P.364)
Objetos detectables
Funciones del sistema

363
5
5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
ADVERTENCIA
QLimitaciones del sistema de seguri-
dad anticolisión
OEl conductor es el único responsable de una conducción segura. Conduzca siempre de forma segura, prestando
atención a lo que le rodea. Bajo ninguna circunstancia debe usar el sistema de seguridad anticolisión en
lugar de accionar los frenos como haría habitualmente. El sistema no evitará una colisión ni reducirá la gravedad de
los daños o lesiones derivados de una colisión en todas las situaciones. No confíe excesivamente en el sistema. De
lo contrario, podría producirse un acci- dente con las consiguientes lesiones graves o incluso mortales.
OAunque este sistema está diseñado para ayudar a evitar una colisión o con-tribuir a mitigar el impacto de una coli-
sión, su eficacia puede variar en función de diversas circunstancias; por tanto, el sistema podría no proporcionar siempre
el mismo nivel de eficacia. Consulte detenidamente las situaciones que se indican a continuación. No con-
fíe excesivamente en el sistema y con- duzca siempre con precaución.
• Situaciones en las que el sistema
podría actuar aunque no exista posibili- dad alguna de colisión: P.366
• Situaciones en las que el sistema podría no funcionar correctamente:
 P.367
ONo intente comprobar el funcionamiento del sistema de seguridad anticolisión
usted mismo. En función de los objetos empleados para la comprobación (maniquíes de
pruebas, objetos de cartón que imiten objetos detectables, etc.), el sistema podría no funcionar correctamente y
provocar un accidente.
QSistema de frenado anticolisión
ODurante el funcionamiento del sistema de frenado anticolisión, se aplica una
gran cantidad de fuerza de frenado.
OSi el vehículo se detiene por el acciona- miento del sistema de frenado anticoli-
sión, el funcionamiento de dicho sistema se cancelará después de apro-ximadamente 2 segundos. Pise el pedal
del freno según sea necesario.
OEl sistema de frenado anticolisión podría no funcionar si el conductor rea-
liza determinadas operaciones. Si detecta que el pedal del acelerador se está pisando con fuerza o que se está
girando el volante, el sistema podría determinar que el conductor está reali-zando una maniobra evasiva y es posi-
ble que impida el funcionamiento del sistema de frenado anticolisión.
OEn determinadas situaciones, cuando el
sistema de frenado anticolisión está actuando, su funcionamiento podría cancelarse si se pisa con fuerza el
pedal del acelerador o se gira el volante y el sistema determina que el conductor está realizando una maniobra evasiva.
OSi se está pisando el pedal del freno, el sistema podría determinar que el con-ductor está realizando una maniobra
evasiva y es posible que retrase el momento de activación del sistema de frenado anticolisión.
QSituaciones en las que se debe des-habilitar el sistema anticolisión
En las situaciones siguientes, deshabilite el sistema pues podría no funcionar
correctamente y provocar un accidente que, a su vez, cause lesiones graves o incluso mortales:
OCuando se remolca el vehículo
OCuando su vehículo está remolcando otro vehículo
OCuando se transporta el vehículo en un
camión, barco, tren o en un medio de transporte similar
OCuando el vehículo se alza en un eleva-
dor con el sistema híbrido en funciona- miento y los neumáticos pueden girar libremente

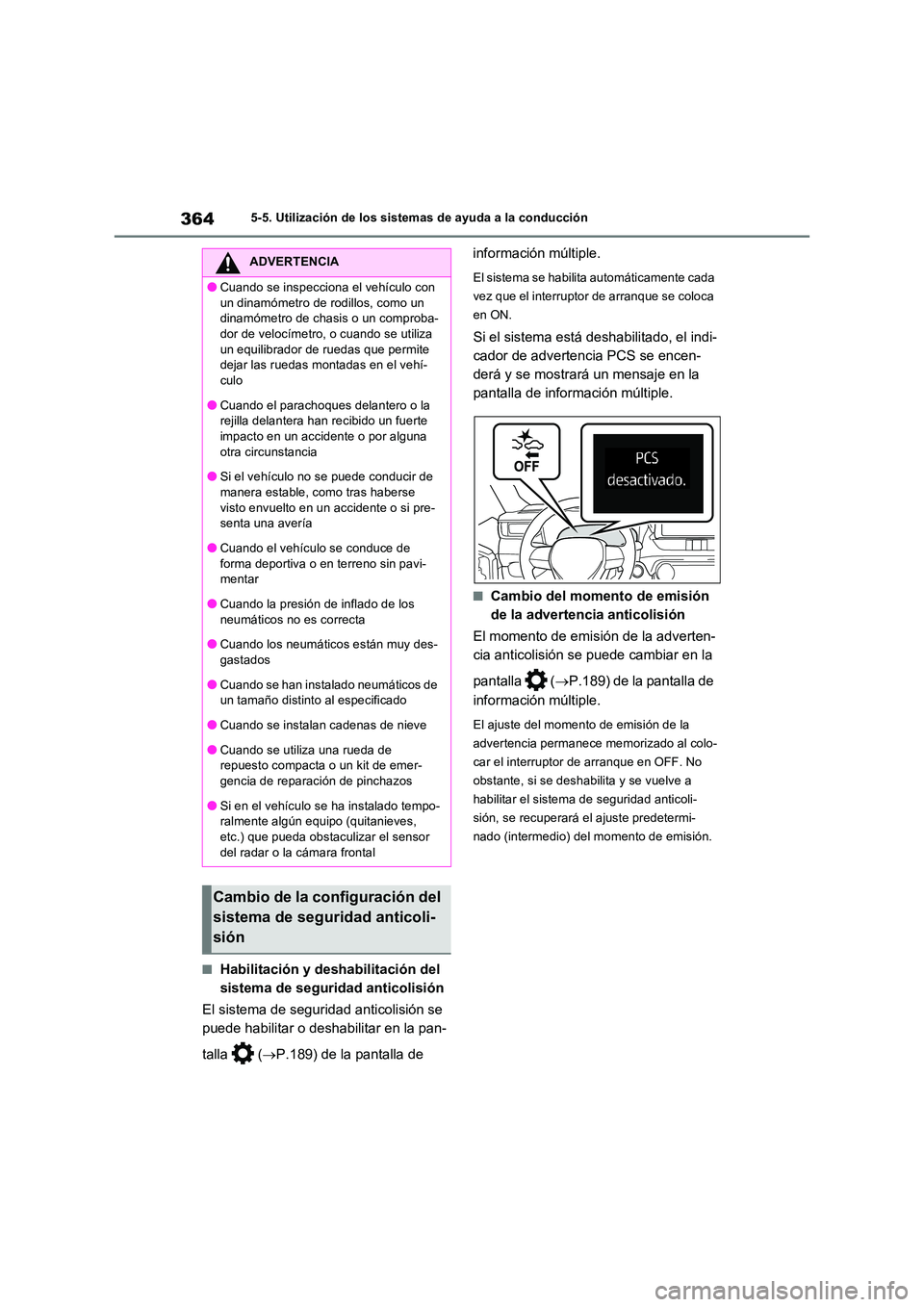

3645-5. Utilización de los sistemas de ayuda a la conducción
QHabilitación y deshabilitación del
sistema de seguridad anticolisión
El sistema de seguridad anticolisión se
puede habilitar o deshabilitar en la pan-
talla ( P.189) de la pantalla de
información múltiple.
El sistema se habilita automáticamente cada
vez que el interruptor de arranque se coloca
en ON.
Si el sistema está deshabilitado, el indi-
cador de advertencia PCS se encen-
derá y se mostrará un mensaje en la
pantalla de información múltiple.
QCambio del momento de emisión
de la advertencia anticolisión
El momento de emisión de la adverten-
cia anticolisión se puede cambiar en la
pantalla ( P.189) de la pantalla de
información múltiple.
El ajuste del momento de emisión de la
advertencia permanece memorizado al colo-
car el interruptor de arranque en OFF. No
obstante, si se deshabilita y se vuelve a
habilitar el sistema de seguridad anticoli-
sión, se recuperará el ajuste predetermi-
nado (intermedio) del momento de emisión.
ADVERTENCIA
OCuando se inspecciona el vehículo con
un dinamómetro de rodillos, como un dinamómetro de chasis o un comproba-dor de velocímetro, o cuando se utiliza
un equilibrador de ruedas que permite dejar las ruedas montadas en el vehí-culo
OCuando el parachoques delantero o la rejilla delantera han recibido un fuerte impacto en un accidente o por alguna
otra circunstancia
OSi el vehículo no se puede conducir de manera estable, como tras haberse
visto envuelto en un accidente o si pre- senta una avería
OCuando el vehículo se conduce de
forma deportiva o en terreno sin pavi- mentar
OCuando la presión de inflado de los
neumáticos no es correcta
OCuando los neumáticos están muy des- gastados
OCuando se han instalado neumáticos de un tamaño distinto al especificado
OCuando se instalan cadenas de nieve
OCuando se utiliza una rueda de repuesto compacta o un kit de emer-
gencia de reparación de pinchazos
OSi en el vehículo se ha instalado tempo- ralmente algún equipo (quitanieves,
etc.) que pueda obstaculizar el sensor del radar o la cámara frontal
Cambio de la configuración del
sistema de seguridad anticoli-
sión

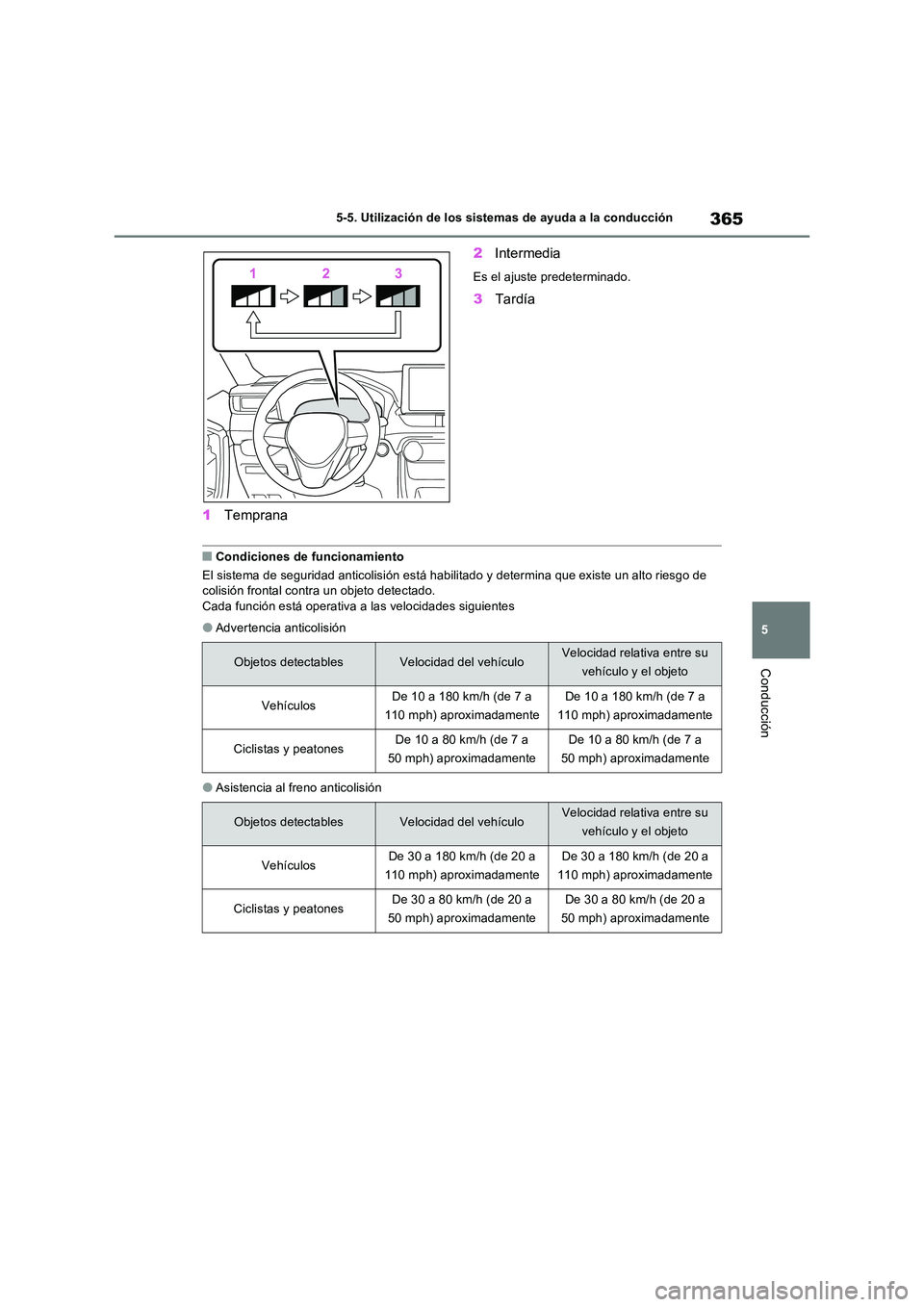

365
5
5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
1 Temprana
2 Intermedia
Es el ajuste predeterminado.
3Tardía
QCondiciones de funcionamiento
El sistema de seguridad antico lisión está habilitado y determina que existe un alto riesgo de colisión frontal contra un objeto detectado.Cada función está operativa a las velocidades siguientes
OAdvertencia anticolisión
OAsistencia al freno anticolisión
Objetos detectablesVelocidad del vehículoVelocidad relativa entre su
vehículo y el objeto
VehículosDe 10 a 180 km/h (de 7 a
110 mph) aproximadamente
De 10 a 180 km/h (de 7 a
110 mph) aproximadamente
Ciclistas y peatonesDe 10 a 80 km/h (de 7 a
50 mph) aproximadamente
De 10 a 80 km/h (de 7 a
50 mph) aproximadamente
Objetos detectablesVelocidad del vehículoVelocidad relativa entre su
vehículo y el objeto
VehículosDe 30 a 180 km/h (de 20 a
110 mph) aproximadamente
De 30 a 180 km/h (de 20 a
110 mph) aproximadamente
Ciclistas y peatonesDe 30 a 80 km/h (de 20 a
50 mph) aproximadamente
De 30 a 80 km/h (de 20 a
50 mph) aproximadamente

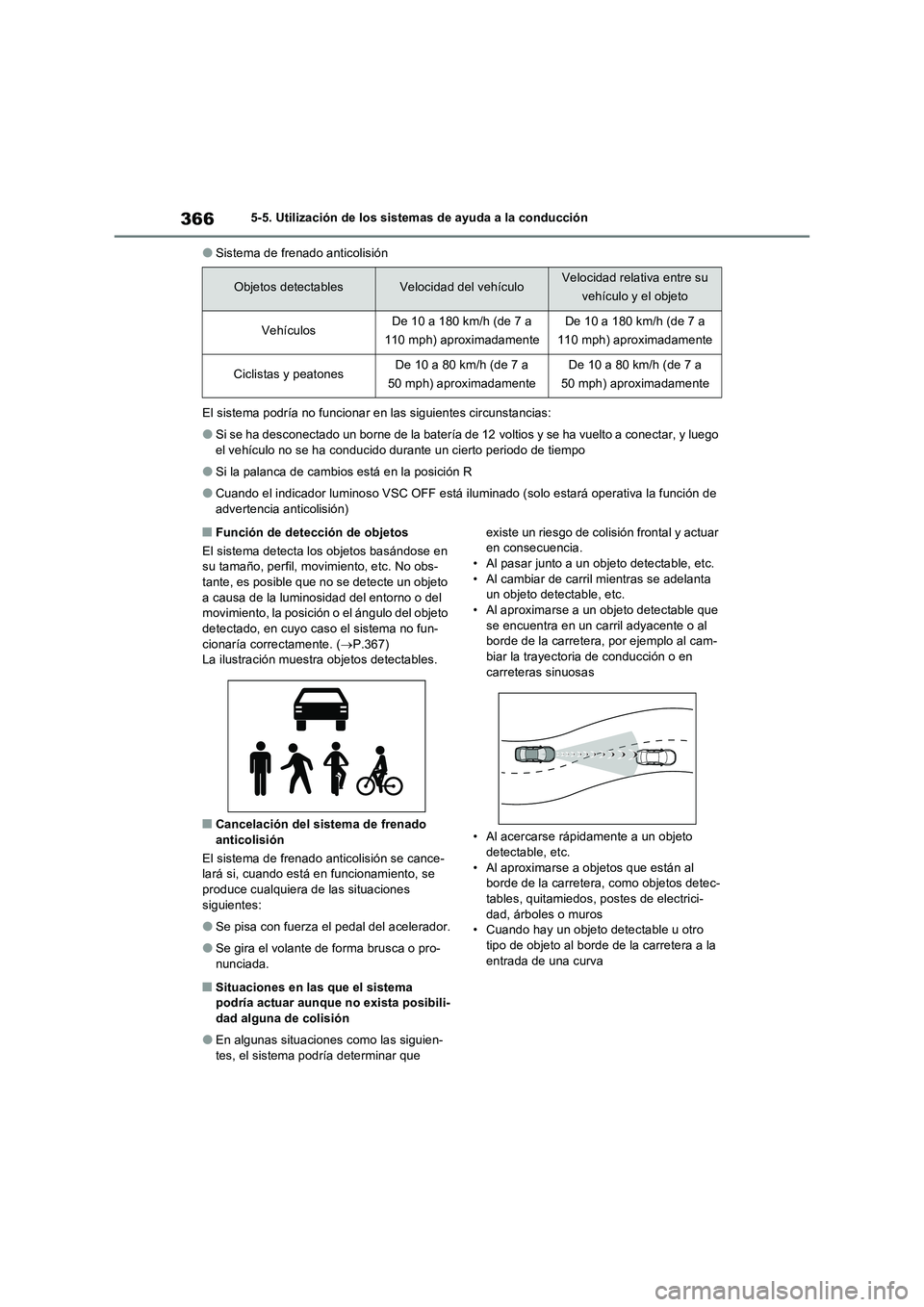

3665-5. Utilización de los sistemas de ayuda a la conducción
OSistema de frenado anticolisión
El sistema podría no funcionar en las siguientes circunstancias:
OSi se ha desconectado un borne de la batería de 12voltios y se ha vuelto a conectar, y luego
el vehículo no se ha conducido durante un cierto periodo de tiempo
OSi la palanca de cambios está en la posición R
OCuando el indicador luminoso VSC OFF está iluminado (solo estará operativa la función de
advertencia anticolisión)
QFunción de detección de objetos
El sistema detecta los objetos basándose en
su tamaño, perfil, movimiento, etc. No obs-
tante, es posible que no se detecte un objeto
a causa de la luminosidad del entorno o del
movimiento, la posición o el ángulo del objeto
detectado, en cuyo caso el sistema no fun-
cionaría correctamente. (P.367)
La ilustración muestra objetos detectables.
QCancelación del sistema de frenado
anticolisión
El sistema de frenado anticolisión se cance-
lará si, cuando está en funcionamiento, se
produce cualquiera de las situaciones
siguientes:
OSe pisa con fuerza el pedal del acelerador.
OSe gira el volante de forma brusca o pro-
nunciada.
QSituaciones en las que el sistema
podría actuar aunque no exista posibili-
dad alguna de colisión
OEn algunas situaciones como las siguien-
tes, el sistema podría determinar que existe un riesgo de colisión frontal y actuar
en consecuencia.
• Al pasar junto a un objeto detectable, etc.
• Al cambiar de carril mientras se adelanta
un objeto detectable, etc.
• Al aproximarse a un objeto detectable que
se encuentra en un carril adyacente o al
borde de la carretera, por ejemplo al cam-
biar la trayectoria de conducción o en
carreteras sinuosas
• Al acercarse rápidamente a un objeto
detectable, etc.
• Al aproximarse a objetos que están al
borde de la carretera, como objetos detec-
tables, quitamiedos, postes de electrici-
dad, árboles o muros
• Cuando hay un objeto detectable u otro
tipo de objeto al borde de la carretera a la
entrada de una curva
Objetos detectablesVelocidad del vehículoVelocidad relativa entre su
vehículo y el objeto
VehículosDe 10 a 180 km/h (de 7 a
110 mph) aproximadamenteDe 10 a 180 km/h (de 7 a
110 mph) aproximadamente
Ciclistas y peatonesDe 10 a 80 km/h (de 7 a
50 mph) aproximadamenteDe 10 a 80 km/h (de 7 a
50 mph) aproximadamente

367
5
5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
• Cuando hay dibujos o pintura delante del vehículo que se pueden confundir con un objeto detectable
• Cuando la parte delantera del vehículo recibe un impacto ocasionado por el agua, nieve, polvo, etc.
• Al adelantar un objeto detectable que está cambiando de carril o realizando un giro a la derecha o la izquierda
• Al pasar junto a un objeto detectable situado en un carril contrario que se ha
detenido para girar a la derecha o la izquierda
• Cuando un objeto detectable se acerca mucho y, a continuación, se detiene antes de cruzarse en la trayectoria de su vehí-
culo • Si la parte delantera del vehículo está más alta o baja de lo normal, por ejemplo
cuando la superficie de la carretera es irre- gular u ondulada• Al conducir por una carretera rodeada por
una estructura, como un túnel o un puente de hierro
• Cuando hay un objeto metálico (boca de alcantarilla, placa de acero, etc.), escalo-nes o un saliente delante del vehículo
• Al pasar bajo un objeto (señal de tráfico, valla elevada, etc.)
• Al acercarse a una barrera eléctrica de un peaje, a la barrera de un aparcamiento o a otra barrera que se abra y cierre
• Al utilizar un túnel de lavado automático • Al circular a través o por debajo de objetos que pueden entrar en contacto con el vehí-
culo, como hierba tupida, ramas de árbo- les o un letrero colgante
• Al conducir a través de vapor o humo • Al conducir cerca de un objeto que refleja las ondas de radio, como un camión de
gran tamaño o un quitamiedos • Al conducir cerca de una torre de televi-sión, una emisora de radio, una central
eléctrica u otra instalación donde pueda haber fuertes ondas de radio o interferen-cias eléctricas
QSituaciones en las que el sistema
podría no funcionar correctamente
OEn ciertas situaciones, como las indicadas
a continuación, un objeto podría no ser detectado por el sensor del radar y la cámara frontal, lo cual impediría el funcio-
namiento correcto del sistema: • Cuando un objeto detectable se acerca al vehículo
• Cuando su vehículo o un objeto detectable están dando bandazos

3685-5. Utilización de los sistemas de ayuda a la conducción
• Si un objeto detectable realiza una manio-
bra inesperada (como un viraje, acelera-
ción o desaceleración bruscos)
• Cuando su vehículo se acerca rápida-
mente a un objeto detectable
• Cuando un objeto detectable no está direc-
tamente delante de su vehículo
• Cuando hay un objeto detectable cerca de
un muro, cerca, quitamiedos, boca de
alcantarilla, vehículo, placa de acero en la
carretera, etc.
• Cuando un objeto detectable está debajo
de una estructura
• Cuando parte de un objeto detectable
queda oculta por un objeto, por ejemplo
una maleta grande, un paraguas o un qui-
tamiedos
• Cuando hay varios objetos detectables
juntos
• Si el sol u otro tipo de luz inciden directa-
mente en un objeto detectable
• Cuando un objeto detectable es blanco y
brilla mucho
• Cuando un objeto detectable parece ser
casi del mismo color o luminosidad que su
entorno
• Si un objeto detectable se cruza o aparece
súbitamente delante de su vehículo
• Cuando la parte delantera del vehículo
recibe un impacto ocasionado por el agua,
nieve, polvo, etc.
• Cuando una luz muy brillante situada
delante, como el sol o los faros de los
vehículos que circulan en sentido contra-
rio, incide directamente en la cámara fron-
tal
• Al aproximarse a la parte lateral o delan-
tera de un vehículo que lo precede
• Si el vehículo que lo precede es una moto-
cicleta
• Si el vehículo que lo precede es estrecho,
por ejemplo un vehículo de movilidad per-
sonal• Si el vehículo que lo precede tiene la parte
trasera pequeña, como un camión sin
carga
• Si el vehículo que lo precede tiene la parte
trasera baja, como un remolque con plata-
forma baja
• Si el vehículo que lo precede tiene una dis-
tancia libre al suelo extremadamente alta
• Si el vehículo que lo precede lleva una
carga que sobresale del parachoques tra-
sero
• Si el vehículo que lo precede tiene una
forma irregular, como un tractor o un side-
car
• Si el vehículo que lo precede es una bici-
cleta infantil, una bicicleta que está trans-
portando una carga pesada, una bicicleta
que transporta a varias personas o una
bicicleta con un diseño especial (bicicleta
con un asiento para niños, tándem, etc.)
• Si la altura de un peatón o la altura de cir-
culación de un ciclista que lo precede es
inferior a aproximadamente 1 m (3,2 pies)
o superior a aproximadamente 2 m
(6,5 pies)
• Si la silueta de un peatón o ciclista queda
un tanto oculta porque lleva ropa grande o
suelta (gabardina, falda larga, etc.)
• Si un peatón está inclinado hacia delante o
en cuclillas, o un ciclista está inclinado
hacia delante
• Si un peatón o ciclista se están despla-
zando rápido
• Si un peatón va empujando un cochecito,
