TOYOTA RAV4 PHEV 2021 Manuale de Empleo (in Spanish)

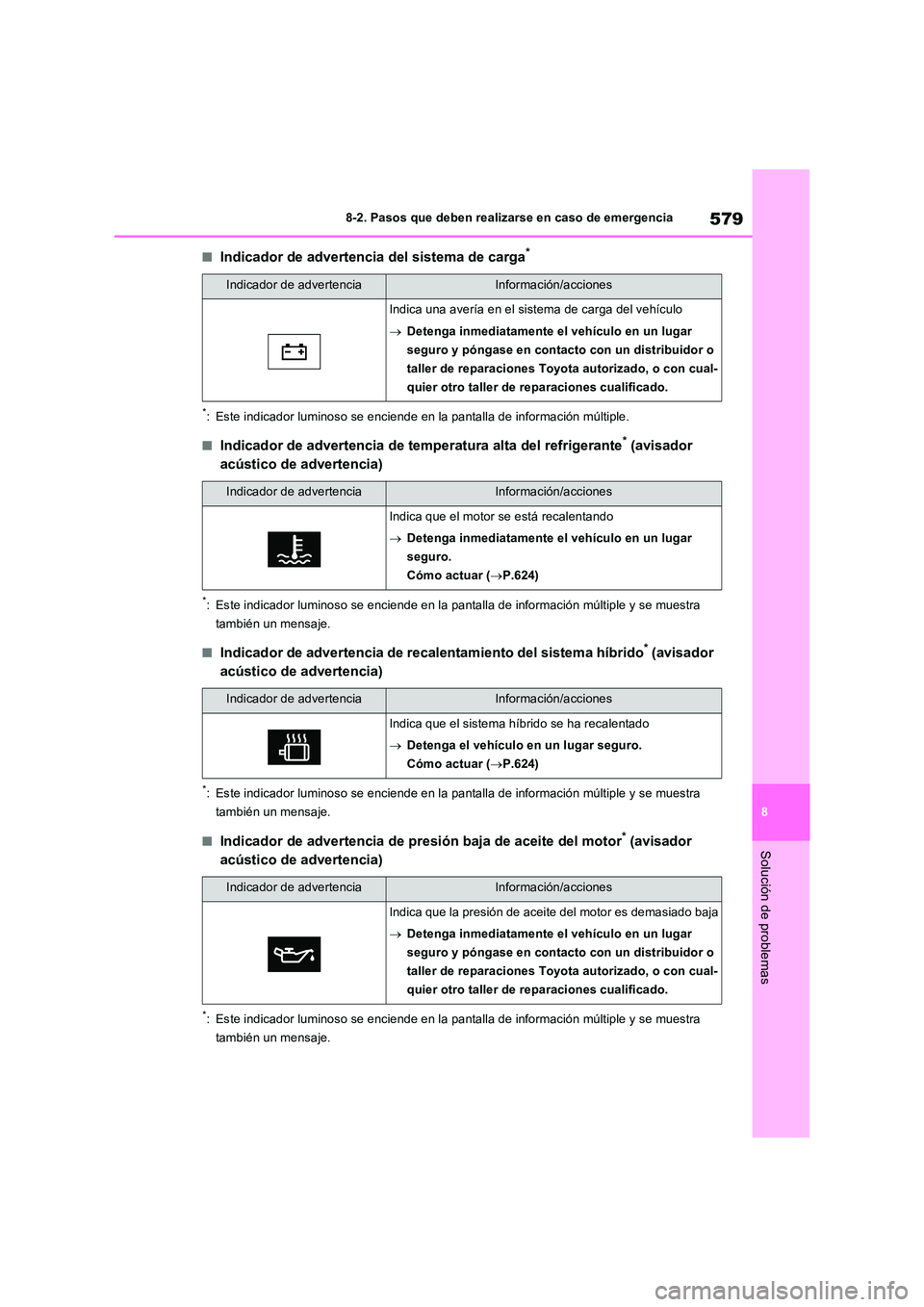

579
8
8-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas
QIndicador de advertencia del sistema de carga*
*: Este indicador luminoso se enciende en la pantalla de información múltiple.
QIndicador de advertencia de temperatura alta del refrigerante* (avisador
acústico de advertencia)
*: Este indicador luminoso se enciende en la pantalla de información múltiple y se muestra
también un mensaje.
QIndicador de advertencia de recalentamiento del sistema híbrido* (avisador
acústico de advertencia)
*: Este indicador luminoso se enciende en la pantalla de información múltiple y se muestra
también un mensaje.
QIndicador de advertencia de presión baja de aceite del motor* (avisador
acústico de advertencia)
*: Este indicador luminoso se enciende en la pantalla de información múltiple y se muestra
también un mensaje.
Indicador de advertenciaInformación/acciones
Indica una avería en el sistema de carga del vehículo
 Detenga inmediatamente el vehículo en un lugar
seguro y póngase en contacto con un distribuidor o
taller de reparaciones Toyota autorizado, o con cual-
quier otro taller de reparaciones cualificado.
Indicador de advertenciaInformación/acciones
Indica que el motor se está recalentando
 Detenga inmediatamente el vehículo en un lugar
seguro.
Cómo actuar ( P.624)
Indicador de advertenciaInformación/acciones
Indica que el sistema híbrido se ha recalentado
 Detenga el vehículo en un lugar seguro.
Cómo actuar ( P.624)
Indicador de advertenciaInformación/acciones
Indica que la presión de aceite del motor es demasiado baja
 Detenga inmediatamente el vehículo en un lugar
seguro y póngase en contacto con un distribuidor o
taller de reparaciones Toyota autorizado, o con cual-
quier otro taller de reparaciones cualificado.

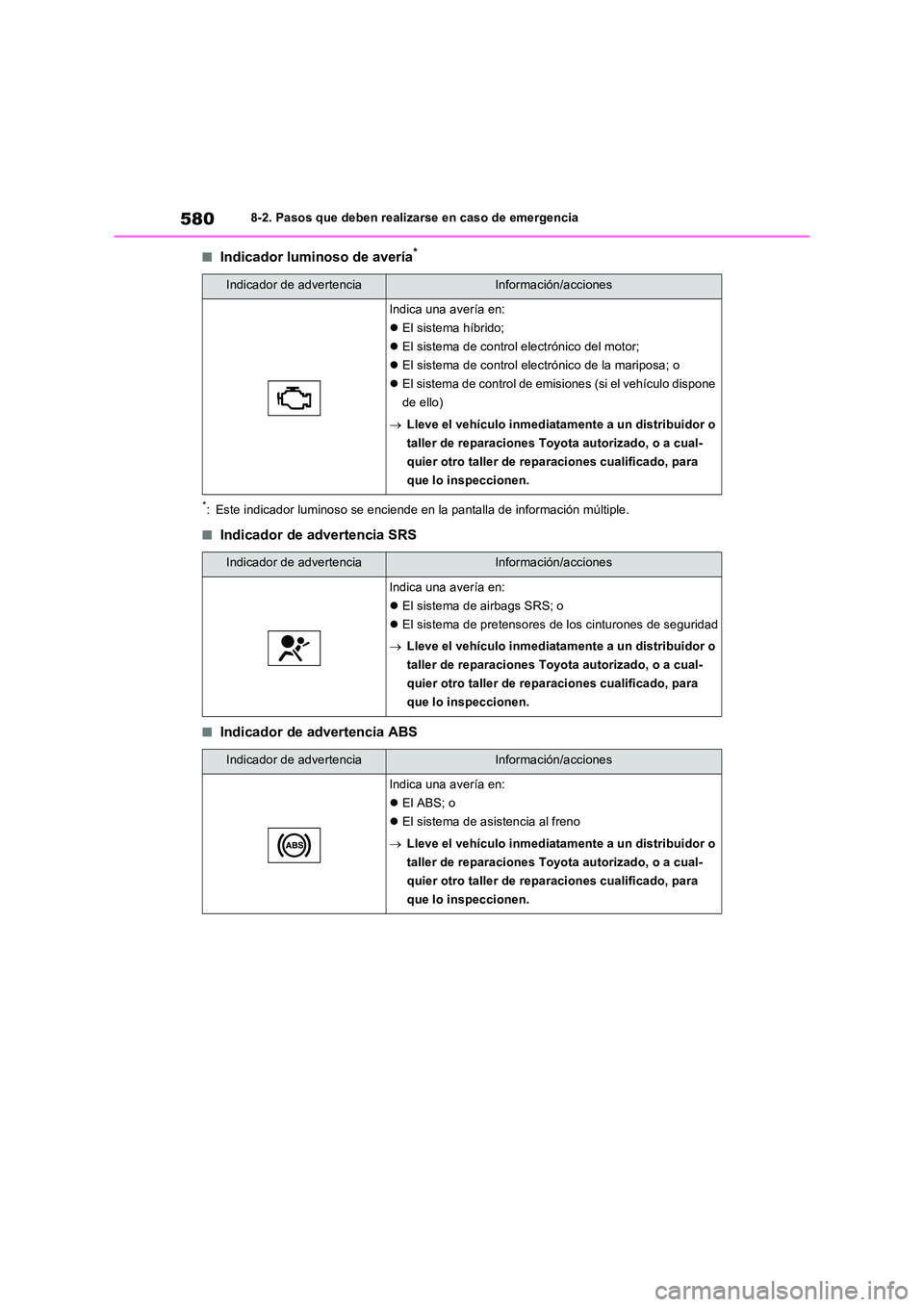

5808-2. Pasos que deben realizarse en caso de emergencia
QIndicador luminoso de avería*
*: Este indicador luminoso se enciende en la pantalla de información múltiple.
QIndicador de advertencia SRS
QIndicador de advertencia ABS
Indicador de advertenciaInformación/acciones
Indica una avería en:
 El sistema híbrido;
 El sistema de control electrónico del motor;
 El sistema de control electrónico de la mariposa; o
 El sistema de control de emisiones (si el vehículo dispone
de ello)
 Lleve el vehículo inmediatamente a un distribuidor o
taller de reparaciones Toyota autorizado, o a cual-
quier otro taller de reparaciones cualificado, para
que lo inspeccionen.
Indicador de advertenciaInformación/acciones
Indica una avería en:
 El sistema de airbags SRS; o
 El sistema de pretensores de los cinturones de seguridad
 Lleve el vehículo inmediatamente a un distribuidor o
taller de reparaciones Toyota autorizado, o a cual-
quier otro taller de reparaciones cualificado, para
que lo inspeccionen.
Indicador de advertenciaInformación/acciones
Indica una avería en:
 El ABS; o
 El sistema de asistencia al freno
 Lleve el vehículo inmediatamente a un distribuidor o
taller de reparaciones Toyota autorizado, o a cual-
quier otro taller de reparaciones cualificado, para
que lo inspeccionen.

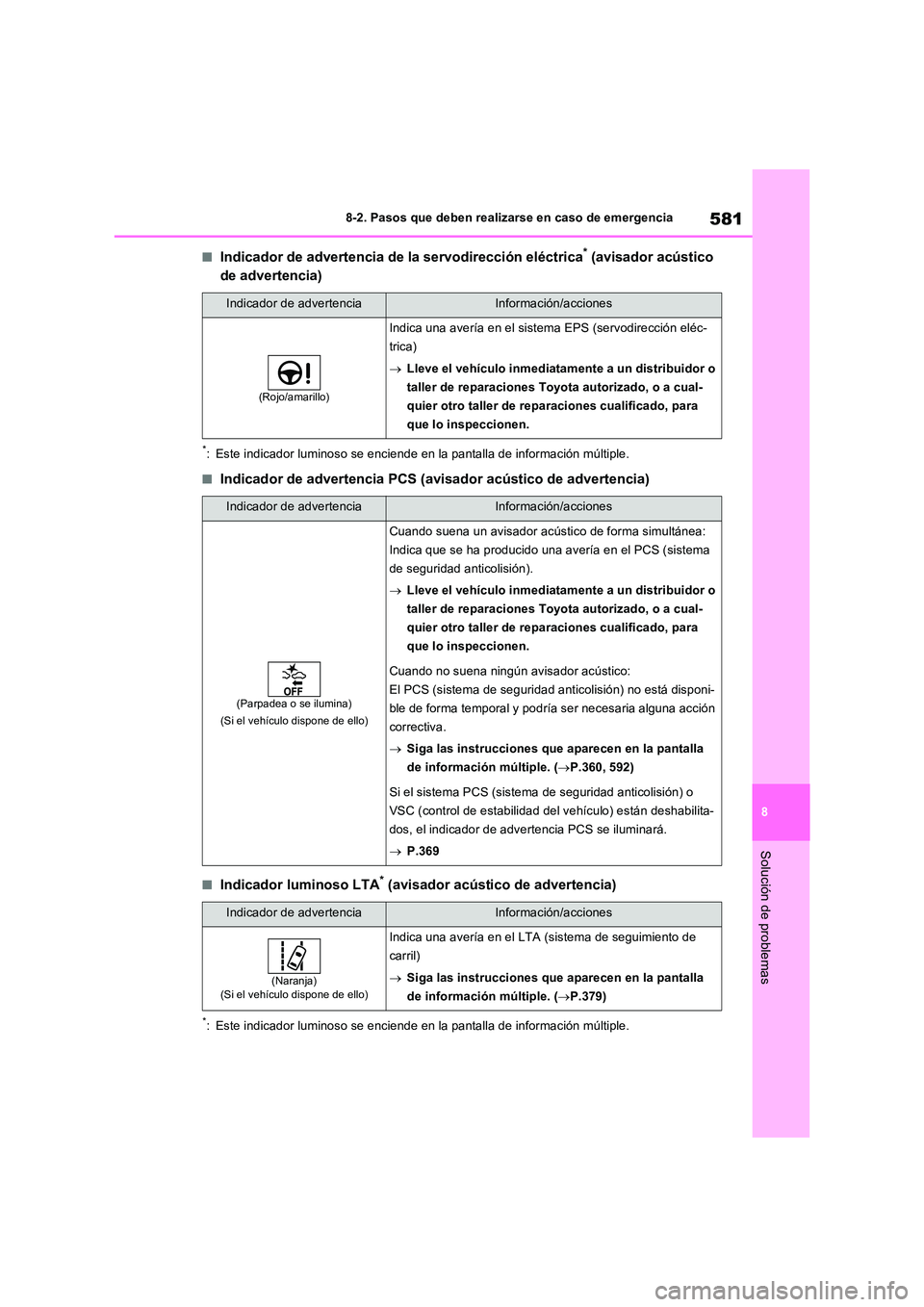

581
8
8-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas
QIndicador de advertencia de la servodirección eléctrica* (avisador acústico
de advertencia)
*: Este indicador luminoso se enciende en la pantalla de información múltiple.
QIndicador de advertencia PCS (avisador acústico de advertencia)
QIndicador luminoso LTA* (avisador acústico de advertencia)
*: Este indicador luminoso se enciende en la pantalla de información múltiple.
Indicador de advertenciaInformación/acciones
(Rojo/amarillo)
Indica una avería en el sistema EPS (servodirección eléc-
trica)
 Lleve el vehículo inmediatamente a un distribuidor o
taller de reparaciones Toyota autorizado, o a cual-
quier otro taller de reparaciones cualificado, para
que lo inspeccionen.
Indicador de advertenciaInformación/acciones
(Parpadea o se ilumina)
(Si el vehículo dispone de ello)
Cuando suena un avisador acústico de forma simultánea:
Indica que se ha producido una avería en el PCS (sistema
de seguridad anticolisión).
 Lleve el vehículo inmediatamente a un distribuidor o
taller de reparaciones Toyota autorizado, o a cual-
quier otro taller de reparaciones cualificado, para
que lo inspeccionen.
Cuando no suena ningún avisador acústico:
El PCS (sistema de seguridad anticolisión) no está disponi-
ble de forma temporal y podría ser necesaria alguna acción
correctiva.
 Siga las instrucciones que aparecen en la pantalla
de información múltiple. ( P.360, 592)
Si el sistema PCS (sistema de seguridad anticolisión) o
VSC (control de estabilidad del vehículo) están deshabilita-
dos, el indicador de advertencia PCS se iluminará.
 P.369
Indicador de advertenciaInformación/acciones
(Naranja) (Si el vehículo dispone de ello)
Indica una avería en el LTA (sistema de seguimiento de
carril)
 Siga las instrucciones que aparecen en la pantalla
de información múltiple. ( P.379)

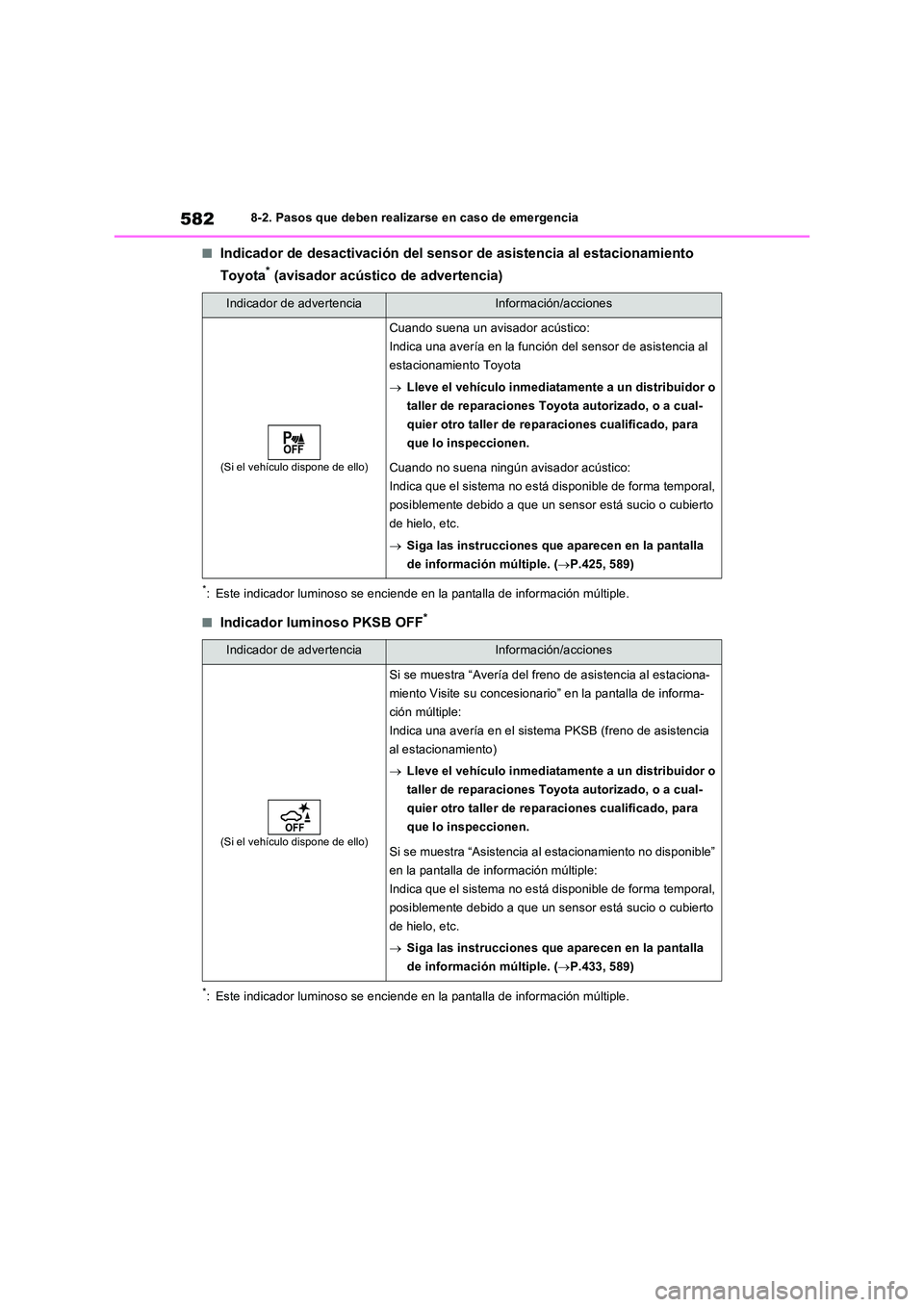

5828-2. Pasos que deben realizarse en caso de emergencia
QIndicador de desactivación del sensor de asistencia al estacionamiento
Toyota* (avisador acústico de advertencia)
*: Este indicador luminoso se enciende en la pantalla de información múltiple.
QIndicador luminoso PKSB OFF*
*: Este indicador luminoso se enciende en la pantalla de información múltiple.
Indicador de advertenciaInformación/acciones
(Si el vehículo dispone de ello)
Cuando suena un avisador acústico:
Indica una avería en la función del sensor de asistencia al
estacionamiento Toyota
 Lleve el vehículo inmediatamente a un distribuidor o
taller de reparaciones Toyota autorizado, o a cual-
quier otro taller de reparaciones cualificado, para
que lo inspeccionen.
Cuando no suena ningún avisador acústico:
Indica que el sistema no está disponible de forma temporal,
posiblemente debido a que un sens or está sucio o cubierto
de hielo, etc.
 Siga las instrucciones que aparecen en la pantalla
de información múltiple. ( P.425, 589)
Indicador de advertenciaInformación/acciones
(Si el vehículo dispone de ello)
Si se muestra “Avería del freno de asistencia al estaciona-
miento Visite su concesionario” en la pantalla de informa-
ción múltiple:
Indica una avería en el sistema PKSB (freno de asistencia
al estacionamiento)
 Lleve el vehículo inmediatamente a un distribuidor o
taller de reparaciones Toyota autorizado, o a cual-
quier otro taller de reparaciones cualificado, para
que lo inspeccionen.
Si se muestra “Asistencia al estacionamiento no disponible”
en la pantalla de información múltiple:
Indica que el sistema no está disponible de forma temporal,
posiblemente debido a que un sens or está sucio o cubierto
de hielo, etc.
 Siga las instrucciones que aparecen en la pantalla
de información múltiple. ( P.433, 589)

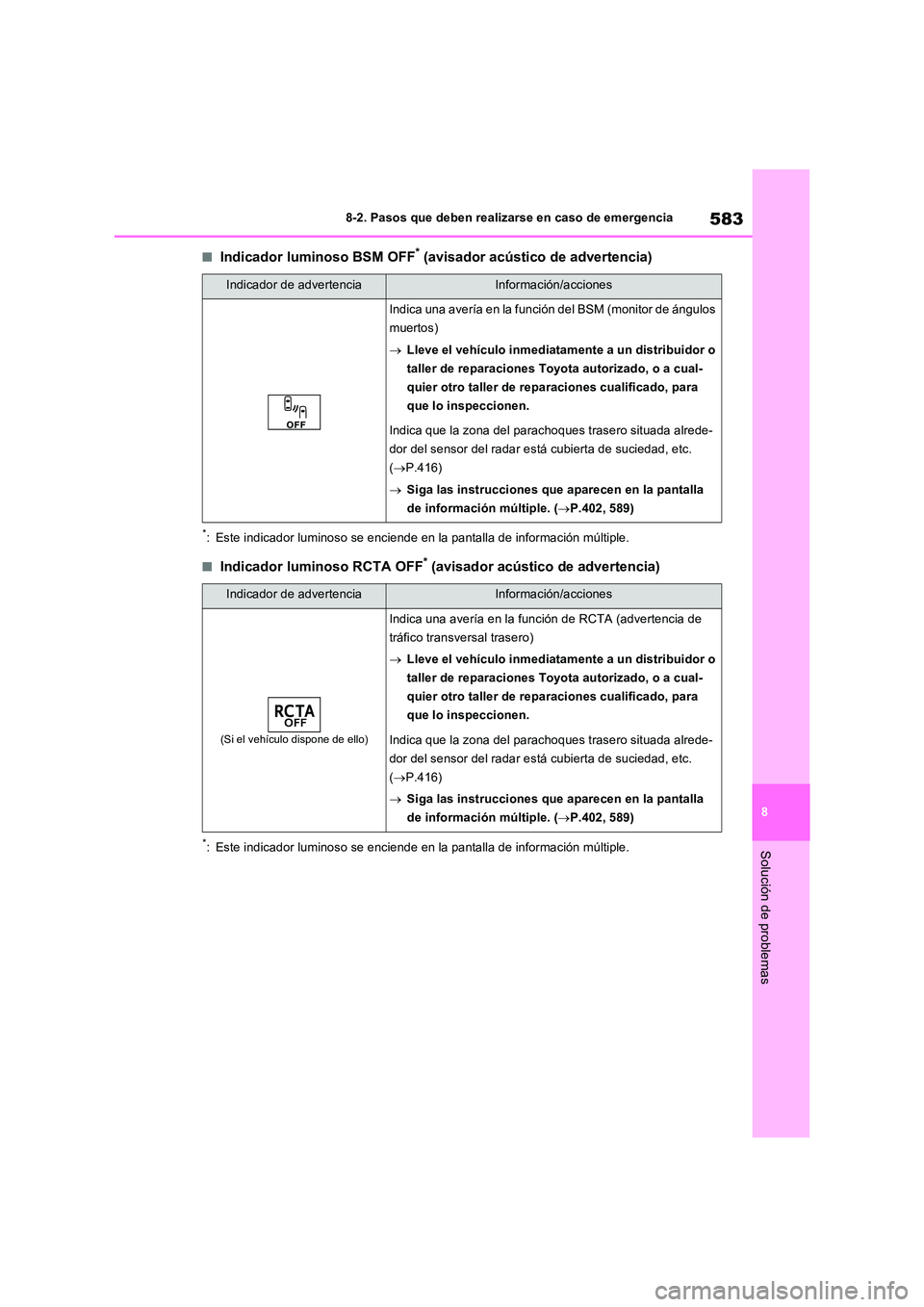

583
8
8-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas
QIndicador luminoso BSM OFF* (avisador acústico de advertencia)
*: Este indicador luminoso se enciende en la pantalla de información múltiple.
QIndicador luminoso RCTA OFF* (avisador acústico de advertencia)
*: Este indicador luminoso se enciende en la pantalla de información múltiple.
Indicador de advertenciaInformación/acciones
Indica una avería en la función del BSM (monitor de ángulos
muertos)
 Lleve el vehículo inmediatamente a un distribuidor o
taller de reparaciones Toyota autorizado, o a cual-
quier otro taller de reparaciones cualificado, para
que lo inspeccionen.
Indica que la zona del parachoques trasero situada alrede-
dor del sensor del radar está cubierta de suciedad, etc.
( P.416)
 Siga las instrucciones que aparecen en la pantalla
de información múltiple. ( P.402, 589)
Indicador de advertenciaInformación/acciones
(Si el vehículo dispone de ello)
Indica una avería en la función de RCTA (advertencia de
tráfico transversal trasero)
 Lleve el vehículo inmediatamente a un distribuidor o
taller de reparaciones Toyota autorizado, o a cual-
quier otro taller de reparaciones cualificado, para
que lo inspeccionen.
Indica que la zona del parachoques trasero situada alrede-
dor del sensor del radar está cubierta de suciedad, etc.
( P.416)
 Siga las instrucciones que aparecen en la pantalla
de información múltiple. ( P.402, 589)

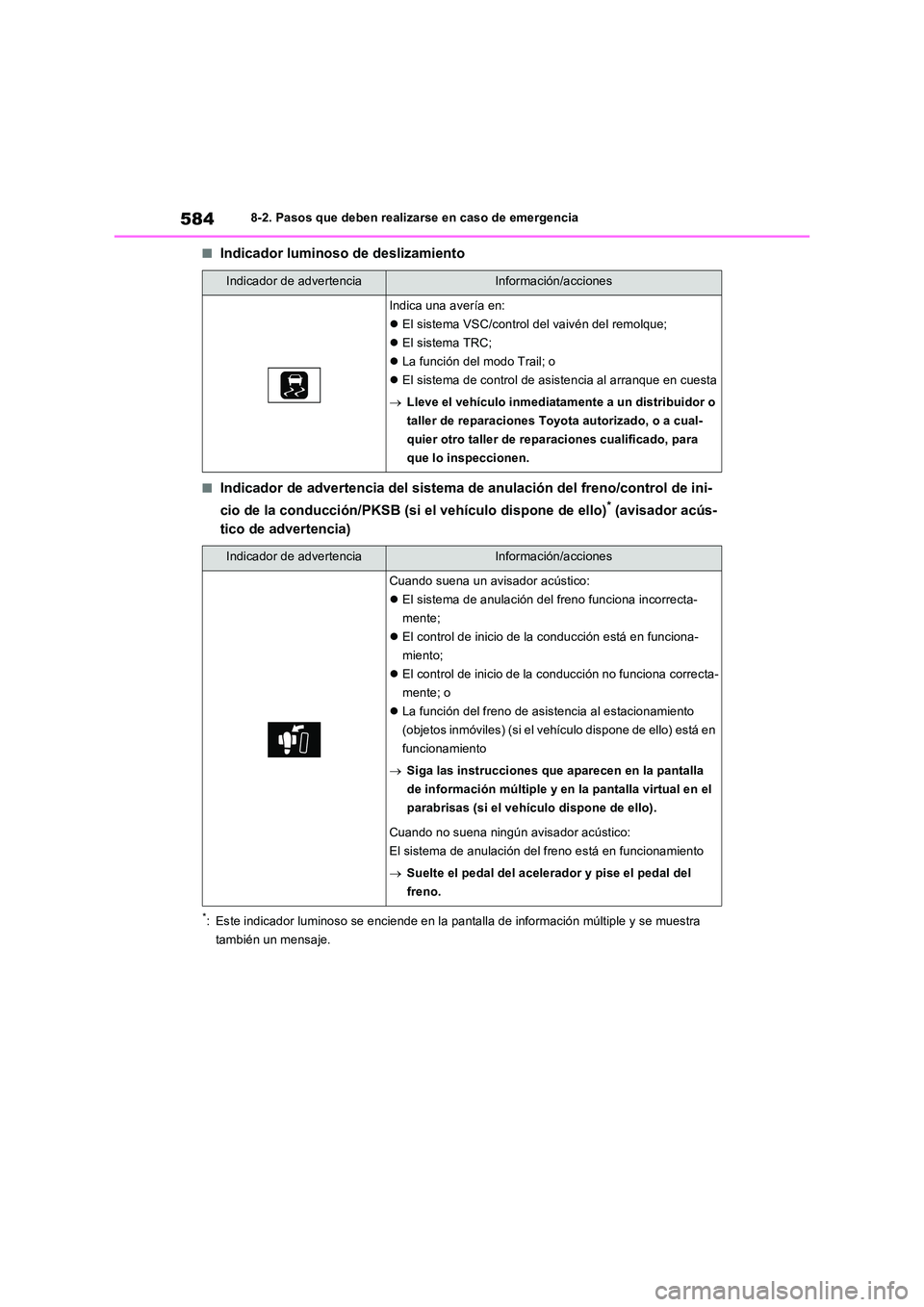

5848-2. Pasos que deben realizarse en caso de emergencia
QIndicador luminoso de deslizamiento
QIndicador de advertencia del sistema de anulación del freno/control de ini-
cio de la conducción/PKSB (si el vehículo dispone de ello)* (avisador acús-
tico de advertencia)
*: Este indicador luminoso se enciende en la pantalla de información múltiple y se muestra
también un mensaje.
Indicador de advertenciaInformación/acciones
Indica una avería en:
 El sistema VSC/control del vaivén del remolque;
 El sistema TRC;
 La función del modo Trail; o
 El sistema de control de asistencia al arranque en cuesta
 Lleve el vehículo inmediatamente a un distribuidor o
taller de reparaciones Toyota autorizado, o a cual-
quier otro taller de reparaciones cualificado, para
que lo inspeccionen.
Indicador de advertenciaInformación/acciones
Cuando suena un avisador acústico:
 El sistema de anulación del freno funciona incorrecta-
mente;
 El control de inicio de la conducción está en funciona-
miento;
 El control de inicio de la conducción no funciona correcta-
mente; o
 La función del freno de asistencia al estacionamiento
(objetos inmóviles) (si el vehículo dispone de ello) está en
funcionamiento
 Siga las instrucciones que aparecen en la pantalla
de información múltiple y en la pantalla virtual en el
parabrisas (si el vehículo dispone de ello).
Cuando no suena ningún avisador acústico:
El sistema de anulación del freno está en funcionamiento
 Suelte el pedal del acelerador y pise el pedal del
freno.

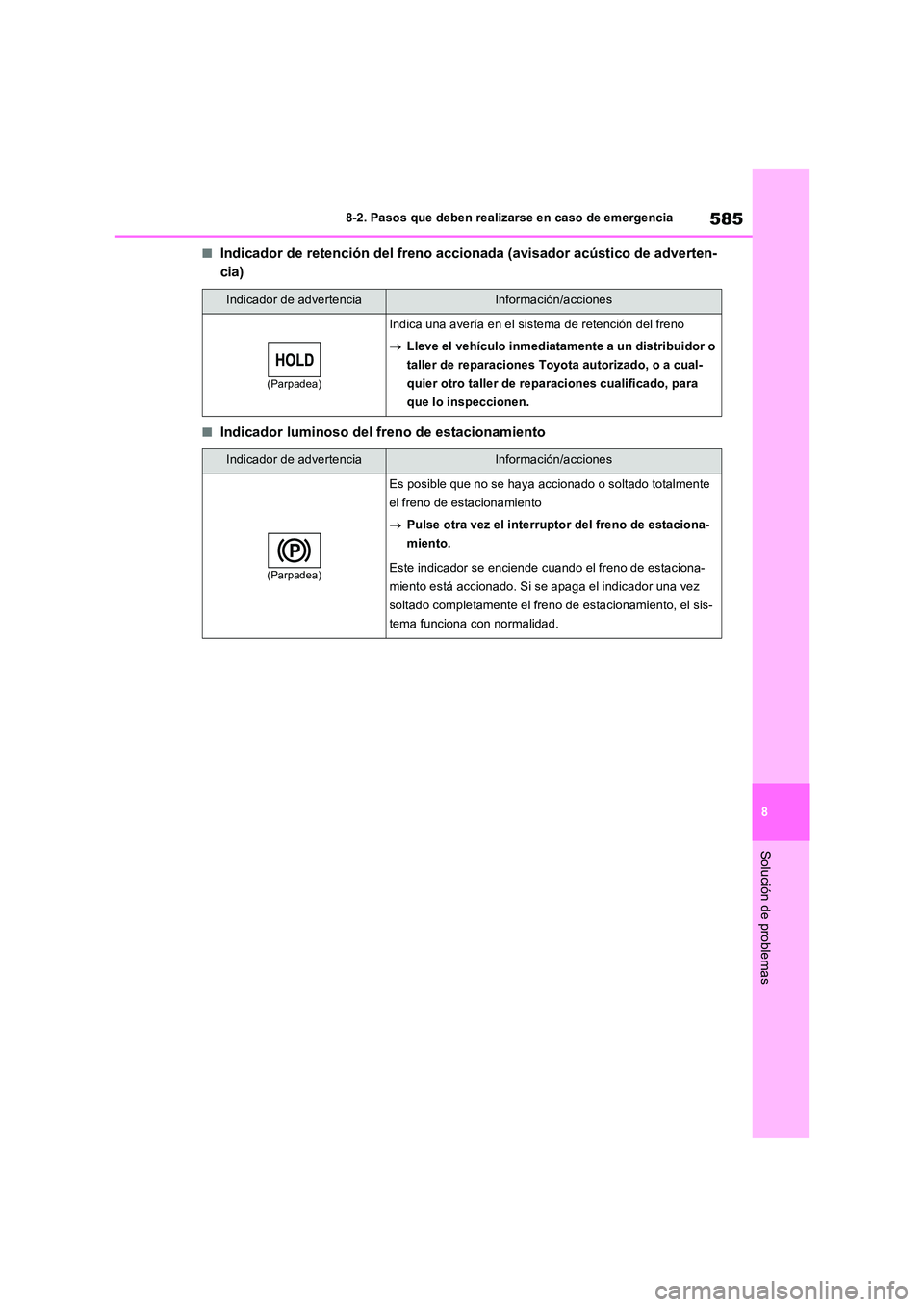

585
8
8-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas
QIndicador de retención del freno accionada (avisador acústico de adverten-
cia)
QIndicador luminoso del freno de estacionamiento
Indicador de advertenciaInformación/acciones
(Parpadea)
Indica una avería en el sistema de retención del freno
 Lleve el vehículo inmediatamente a un distribuidor o
taller de reparaciones Toyota autorizado, o a cual-
quier otro taller de reparaciones cualificado, para
que lo inspeccionen.
Indicador de advertenciaInformación/acciones
(Parpadea)
Es posible que no se haya accionado o soltado totalmente
el freno de estacionamiento
 Pulse otra vez el interruptor del freno de estaciona-
miento.
Este indicador se enciende cuando el freno de estaciona-
miento está accionado. Si se apaga el indicador una vez
soltado completamente el freno de estacionamiento, el sis-
tema funciona con normalidad.

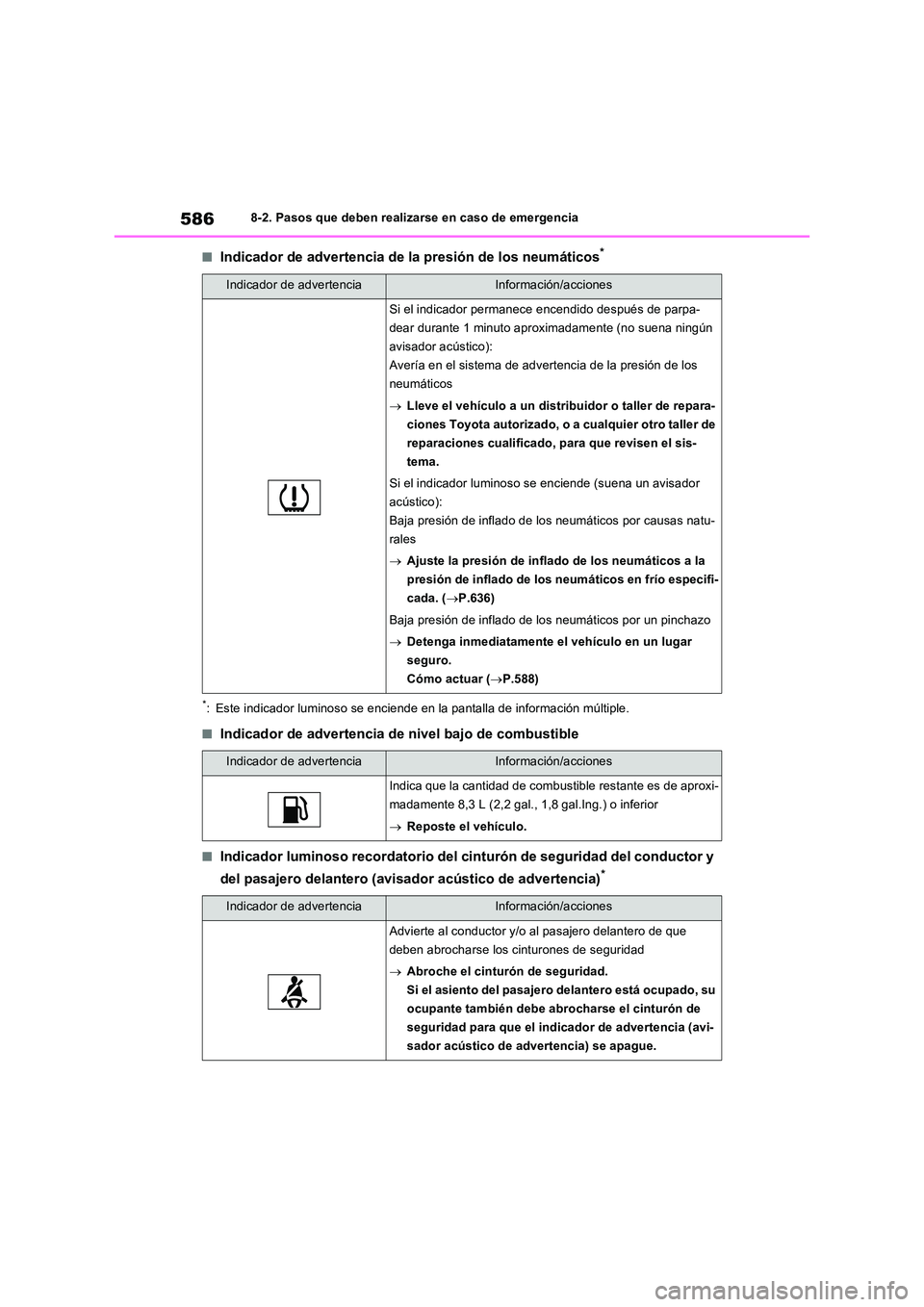

5868-2. Pasos que deben realizarse en caso de emergencia
QIndicador de advertencia de la presión de los neumáticos*
*: Este indicador luminoso se enciende en la pantalla de información múltiple.
QIndicador de advertencia de nivel bajo de combustible
QIndicador luminoso recordatorio del cinturón de seguridad del conductor y
del pasajero delantero (avisador acústico de advertencia)*
Indicador de advertenciaInformación/acciones
Si el indicador perm anece encendido después de parpa-
dear durante 1 minuto aproxim adamente (no suena ningún
avisador acústico):
Avería en el sistema de adver tencia de la presión de los
neumáticos
 Lleve el vehículo a un distribuidor o taller de repara-
ciones Toyota autorizado, o a cualquier otro taller de
reparaciones cualificado, para que revisen el sis-
tema.
Si el indicador luminoso se enciende (suena un avisador
acústico):
Baja presión de inflado de los neumáticos por causas natu-
rales
 Ajuste la presión de inflado de los neumáticos a la
presión de inflado de los neumáticos en frío especifi-
cada. ( P.636)
Baja presión de inflado de lo s neumáticos por un pinchazo
 Detenga inmediatamente el vehículo en un lugar
seguro.
Cómo actuar ( P.588)
Indicador de advertenciaInformación/acciones
Indica que la cantidad de combustible restante es de aproxi-
madamente 8,3 L (2,2 gal., 1,8 gal.Ing.) o inferior
 Reposte el vehículo.
Indicador de advertenciaInformación/acciones
Advierte al conductor y/o al pasajero delantero de que
deben abrocharse los ci nturones de seguridad
 Abroche el cinturón de seguridad.
Si el asiento del pasajero delantero está ocupado, su
ocupante también debe abrocharse el cinturón de
seguridad para que el indicador de advertencia (avi-
sador acústico de advertencia) se apague.

587
8
8-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas

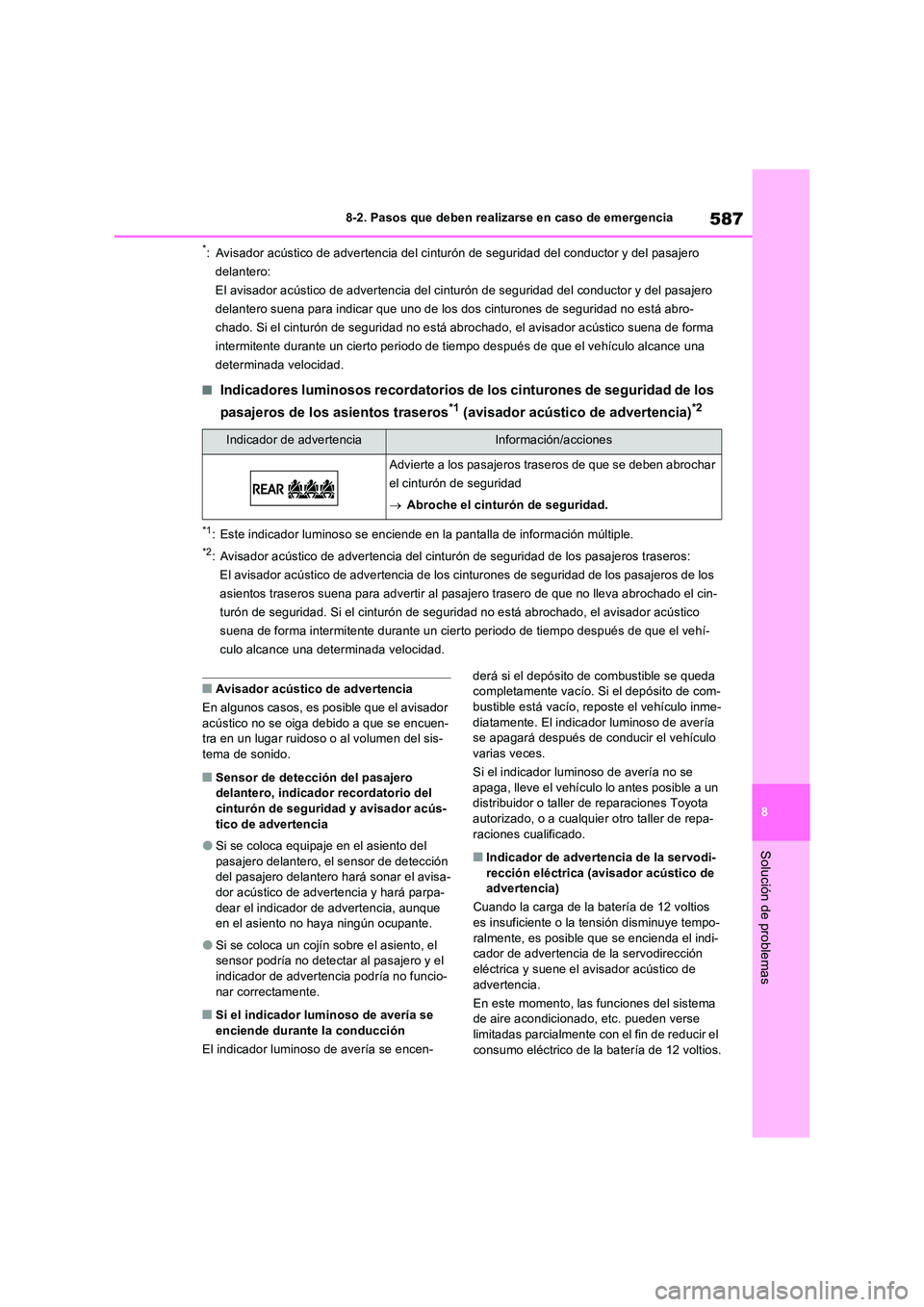

*: Avisador acústico de advertencia del cintur ón de seguridad del conductor y del pasajero
delantero:
El avisador acústico de advertencia del ci nturón de seguridad del conductor y del pasajero
delantero suena para indicar que uno de los dos cinturones de seguridad no está abro-
chado. Si el cinturón de seguridad no está abroc hado, el avisador acústico suena de forma
intermitente durante un cierto periodo de ti empo después de que el vehículo alcance una
determinada velocidad.
QIndicadores luminosos recordatorios de los cinturones de seguridad de los
pasajeros de los asientos traseros*1 (avisador acústico de advertencia)*2
*1: Este indicador luminoso se enciende en la pantalla de información múltiple.
*2: Avisador acústico de advertencia del cint urón de seguridad de los pasajeros traseros:
El avisador acústico de advertencia de los cinturones de seguridad de los pasajeros de los
asientos traseros suena para advertir al pas ajero trasero de que no lleva abrochado el cin-
turón de seguridad. Si el cinturón de seguridad no está abrochado, el avisador acústico
suena de forma intermitente durante un cierto periodo de tiempo después de que el vehí-
culo alcance una determinada velocidad.
QAvisador acústico de advertencia
En algunos casos, es posible que el avisador acústico no se oiga debido a que se encuen-tra en un lugar ruidoso o al volumen del sis-
tema de sonido.
QSensor de detección del pasajero delantero, indicador recordatorio del cinturón de seguridad y avisador acús-
tico de advertencia
OSi se coloca equipaje en el asiento del
pasajero delantero, el sensor de detección del pasajero delantero hará sonar el avisa-dor acústico de adver tencia y hará parpa-
dear el indicador de advertencia, aunque en el asiento no haya ningún ocupante.
OSi se coloca un cojín sobre el asiento, el sensor podría no detectar al pasajero y el indicador de advertencia podría no funcio-
nar correctamente.
QSi el indicador luminoso de avería se enciende durante la conducción
El indicador luminoso de avería se encen-
derá si el depósito de combustible se queda completamente vacío. Si el depósito de com-bustible está vacío, reposte el vehículo inme-
diatamente. El indicador luminoso de avería se apagará después de conducir el vehículo varias veces.
Si el indicador luminoso de avería no se
apaga, lleve el vehículo lo antes posible a un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de repa-
raciones cualificado.
QIndicador de advertencia de la servodi- rección eléctrica (avisador acústico de advertencia)
Cuando la carga de la batería de 12 voltios
es insuficiente o la tensión disminuye tempo- ralmente, es posible que se encienda el indi-cador de advertencia de la servodirección
eléctrica y suene el avisador acústico de advertencia.
En este momento, las funciones del sistema de aire acondicionado, etc. pueden verse
limitadas parcialmente con el fin de reducir el consumo eléctrico de la batería de 12 voltios.
Indicador de advertenciaInformación/acciones
Advierte a los pasajeros tr aseros de que se deben abrochar
el cinturón de seguridad
 Abroche el cinturón de seguridad.

5888-2. Pasos que deben realizarse en caso de emergencia

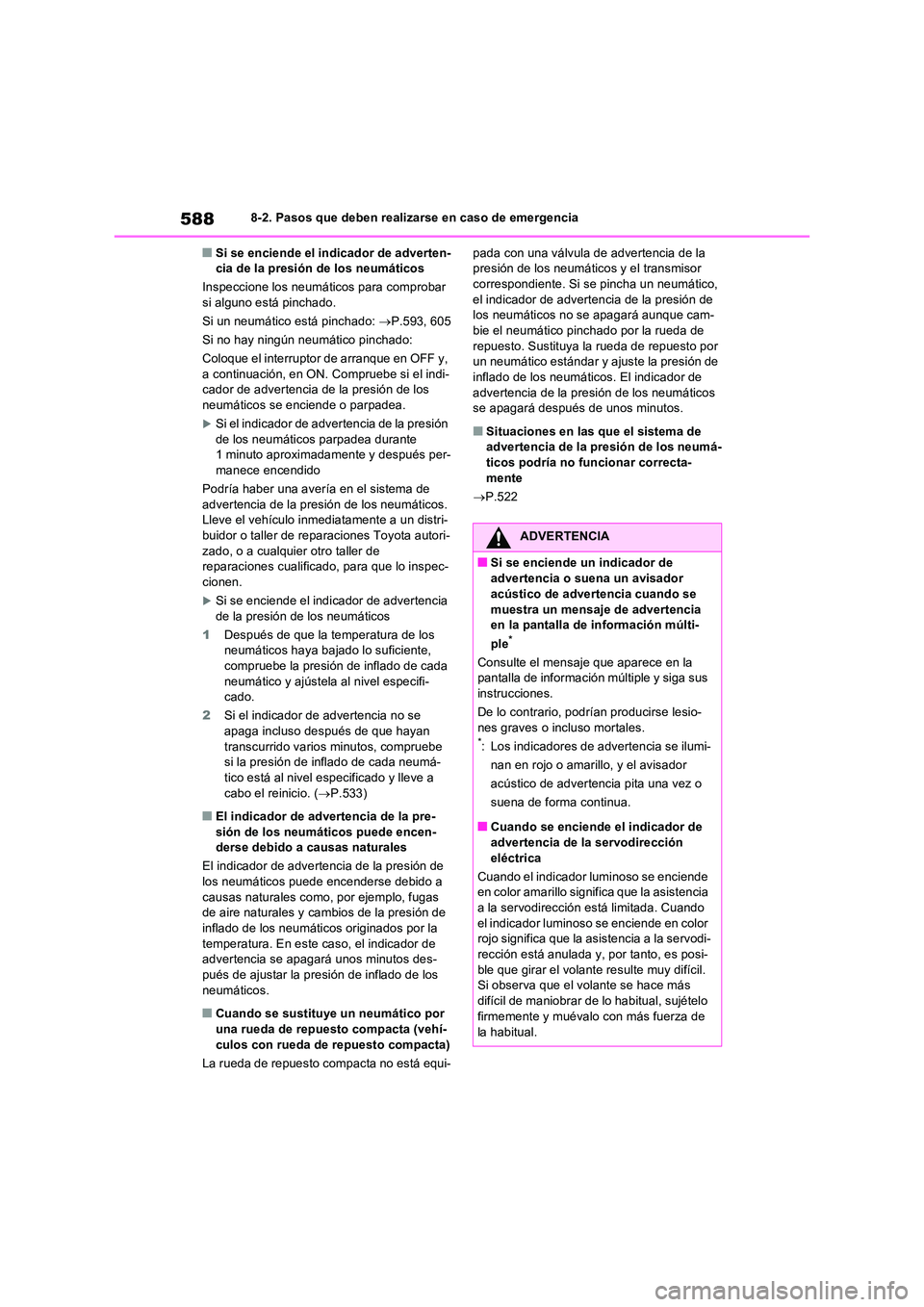

QSi se enciende el indicador de adverten- cia de la presión de los neumáticos
Inspeccione los neumátic os para comprobar si alguno está pinchado.
Si un neumático está pinchado: P.593, 605
Si no hay ningún neumático pinchado:
Coloque el interruptor de arranque en OFF y,
a continuación, en ON. Compruebe si el indi- cador de advertencia de la presión de los neumáticos se enciende o parpadea.
Si el indicador de advertencia de la presión
de los neumáticos parpadea durante 1 minuto aproximadamente y después per-manece encendido
Podría haber una avería en el sistema de
advertencia de la presión de los neumáticos. Lleve el vehículo inmediatamente a un distri-buidor o taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de reparaciones cualificado , para que lo inspec- cionen.
Si se enciende el indi cador de advertencia
de la presión de los neumáticos
1 Después de que la temperatura de los neumáticos haya bajado lo suficiente, compruebe la presión de inflado de cada
neumático y ajústela al nivel especifi- cado.
2 Si el indicador de advertencia no se apaga incluso después de que hayan
transcurrido varios minutos, compruebe si la presión de inflado de cada neumá-tico está al nivel especificado y lleve a
cabo el reinicio. ( P.533)
QEl indicador de advertencia de la pre- sión de los neumáticos puede encen-derse debido a causas naturales
El indicador de advertencia de la presión de
los neumáticos puede encenderse debido a causas naturales como, por ejemplo, fugas de aire naturales y cambios de la presión de
inflado de los neumáticos originados por la temperatura. En este caso, el indicador de advertencia se apagará unos minutos des-
pués de ajustar la presión de inflado de los neumáticos.
QCuando se sustituye un neumático por una rueda de repuesto compacta (vehí-
culos con rueda de repuesto compacta)
La rueda de repuesto compacta no está equi-
pada con una válvula de advertencia de la presión de los neumáticos y el transmisor correspondiente. Si se pincha un neumático,
el indicador de advertencia de la presión de los neumáticos no se apagará aunque cam-bie el neumático pinchado por la rueda de
repuesto. Sustituya la rueda de repuesto por un neumático estándar y ajuste la presión de inflado de los neumáticos. El indicador de
advertencia de la presión de los neumáticos se apagará después de unos minutos.
QSituaciones en las que el sistema de advertencia de la presión de los neumá-
ticos podría no funcionar correcta- mente
 P.522
ADVERTENCIA
QSi se enciende un indicador de
advertencia o suena un avisador acústico de advertencia cuando se
muestra un mensaje de advertencia en la pantalla de información múlti-
ple*
Consulte el mensaje que aparece en la pantalla de información múltiple y siga sus
instrucciones.
De lo contrario, podrían producirse lesio- nes graves o incluso mortales.*: Los indicadores de advertencia se ilumi-
nan en rojo o amarillo, y el avisador
acústico de advertencia pita una vez o
suena de forma continua.
QCuando se enciende el indicador de
advertencia de la servodirección eléctrica
Cuando el indicador luminoso se enciende en color amarillo significa que la asistencia
a la servodirección está limitada. Cuando el indicador luminoso se enciende en color rojo significa que la asistencia a la servodi-
rección está anulada y, por tanto, es posi- ble que girar el volante resulte muy difícil.Si observa que el volante se hace más
difícil de maniobrar de lo habitual, sujételo firmemente y muévalo con más fuerza de
la habitual.
