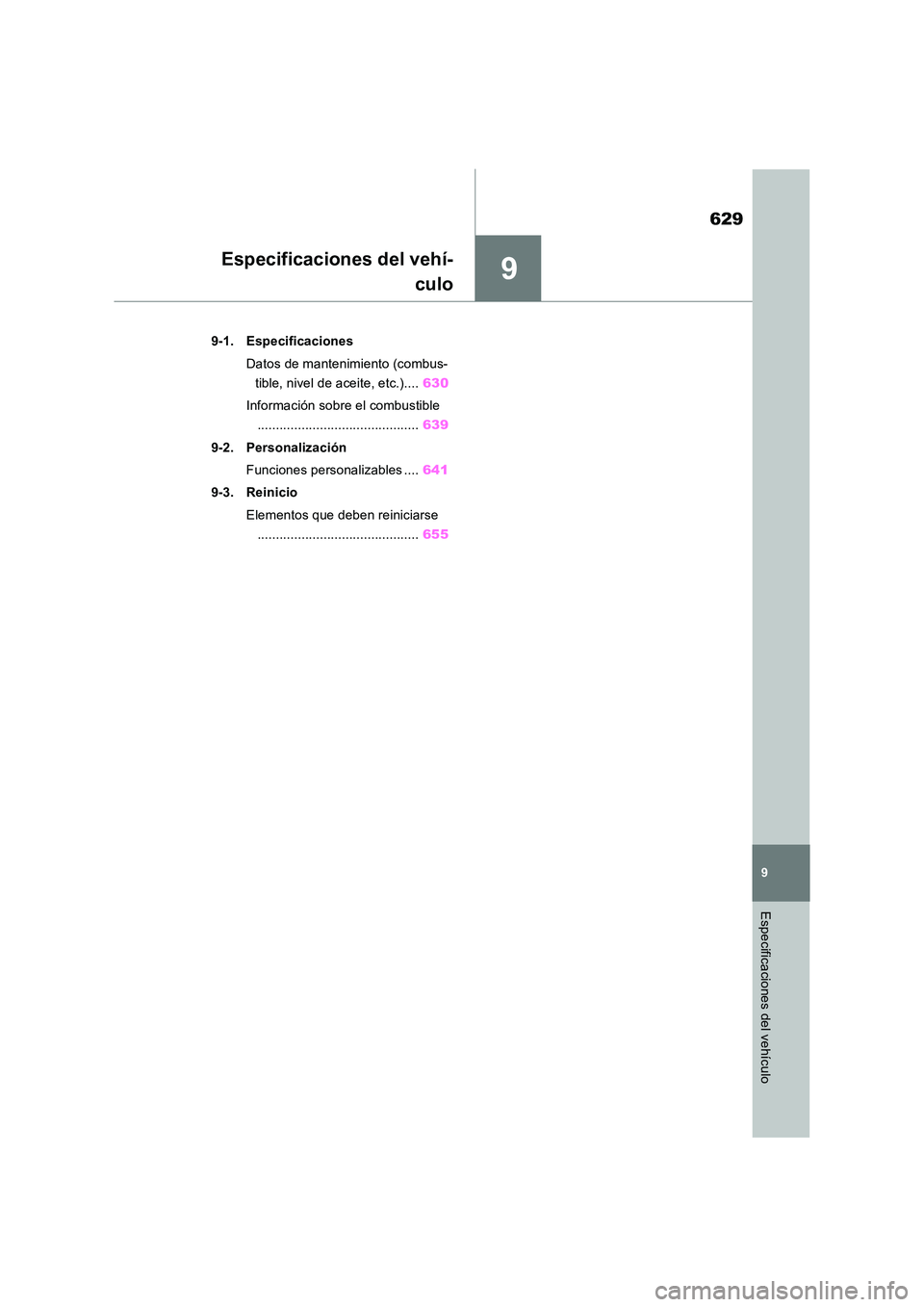

TOYOTA RAV4 PHEV 2021 Manuale de Empleo (in Spanish)

9
629
9
Especificaciones del vehículo
Especificaciones del vehí-
culo
9-1. Especificaciones
Datos de mantenimiento (combus-
tible, nivel de aceite, etc.).... 630
Información sobre el combustible
............................................ 639
9-2. Personalización
Funciones personalizables .... 641
9-3. Reinicio
Elementos que deben reiniciarse
............................................ 655

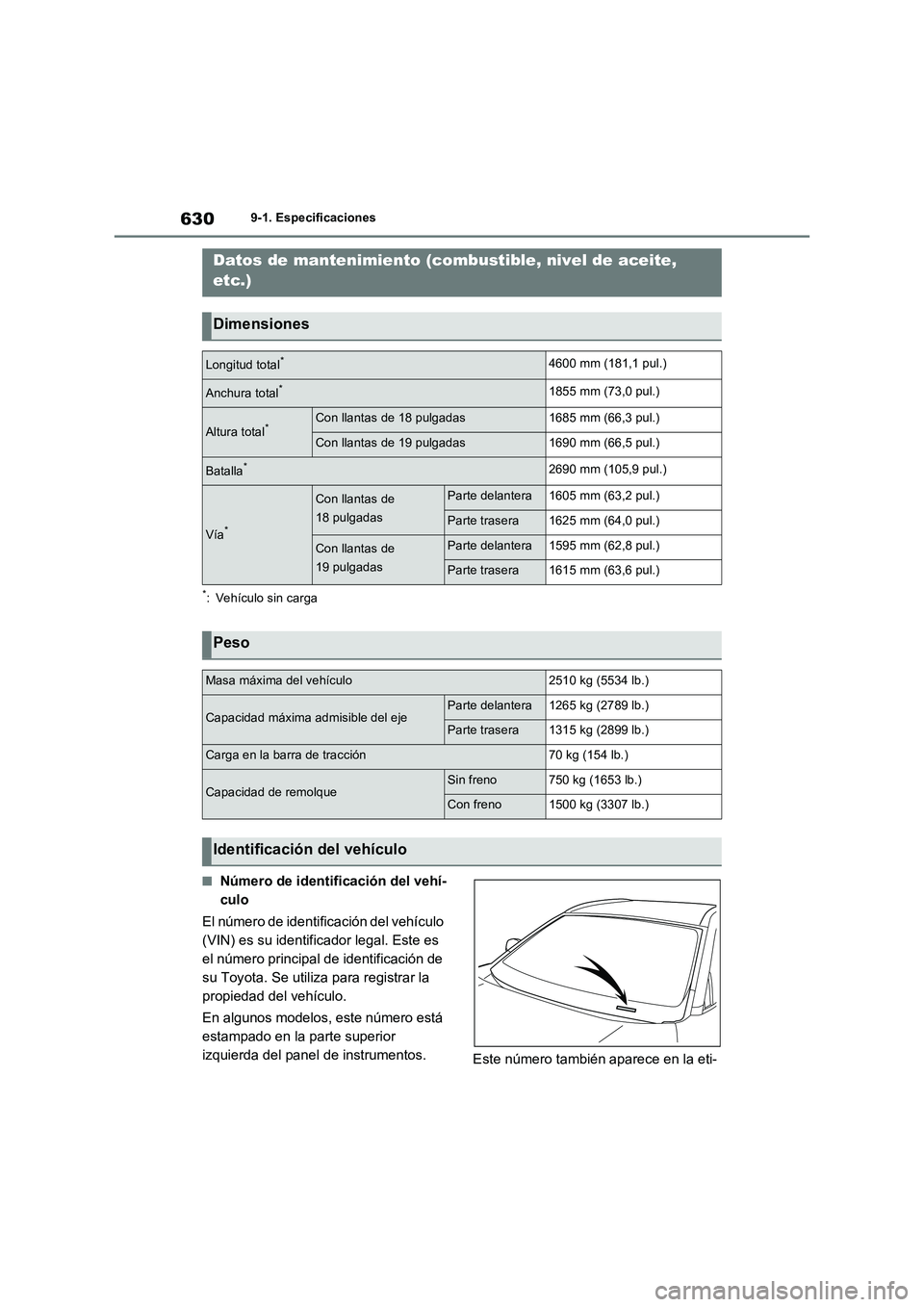

6309-1. Especificaciones
9-1.Espe cificacione s
*: Vehículo sin carga
QNúmero de identificación del vehí-
culo
El número de identificación del vehículo
(VIN) es su identificador legal. Este es
el número principal de identificación de
su Toyota. Se utiliza para registrar la
propiedad del vehículo.
En algunos modelos, este número está
estampado en la parte superior
izquierda del panel de instrumentos.
Este número también aparece en la eti-
Datos de mantenimiento (combustible, nivel de aceite,
etc.)
Dimensiones
Longitud total*4600 mm (181,1 pul.)
Anchura total*1855 mm (73,0 pul.)
Altura total*Con llantas de 18 pulgadas1685 mm (66,3 pul.)
Con llantas de 19 pulgadas1690 mm (66,5 pul.)
Batalla*2690 mm (105,9 pul.)
Vía*
Con llantas de
18 pulgadasParte delantera1605 mm (63,2 pul.)
Parte trasera1625 mm (64,0 pul.)
Con llantas de
19 pulgadasParte delantera1595 mm (62,8 pul.)
Parte trasera1615 mm (63,6 pul.)
Peso
Masa máxima del vehículo2510 kg (5534 lb.)
Capacidad máxima admisible del ejeParte delantera1265 kg (2789 lb.)
Parte trasera1315 kg (2899 lb.)
Carga en la barra de tracción70 kg (154 lb.)
Capacidad de remolqueSin freno750 kg (1653 lb.)
Con freno1500 kg (3307 lb.)
Identificación del vehículo

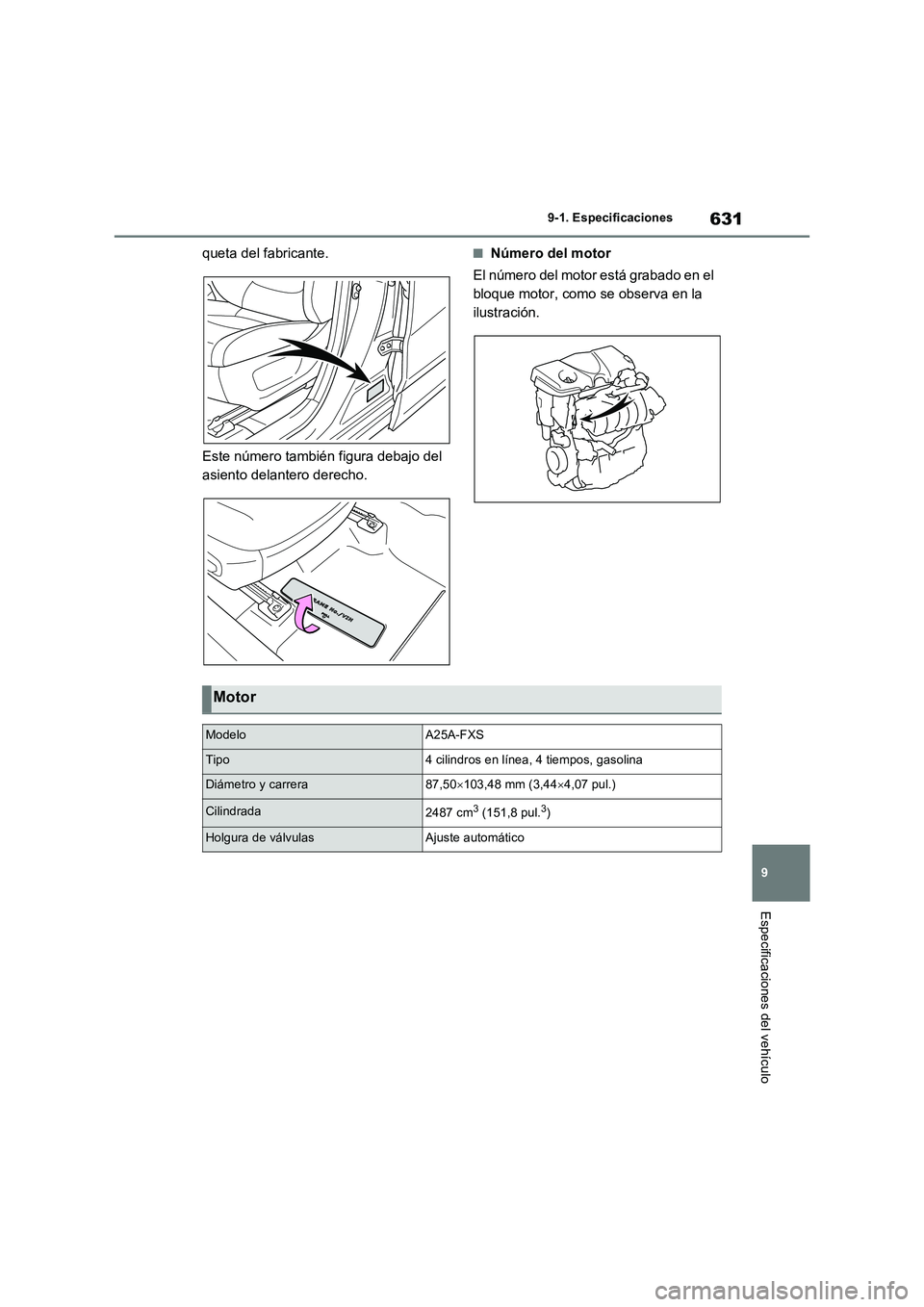

631
9
9-1. Especificaciones
Especificaciones del vehículo
queta del fabricante.
Este número también figura debajo del
asiento delantero derecho.
QNúmero del motor
El número del motor está grabado en el
bloque motor, como se observa en la
ilustración.
Motor
ModeloA25A-FXS
Tipo4 cilindros en línea, 4 tiempos, gasolina
Diámetro y carrera87,50 103,48 mm (3,444,07 pul.)
Cilindrada2487 cm3 (151,8 pul.3)
Holgura de válvulasAjuste automático

6329-1. Especificaciones
Parte delantera
Parte trasera
Combustible
Tipo de combustible
Si ve este tipo de etiquetas de combustible en la
gasolinera, utilice únicamente un combustible que
tenga una de las siguientes.
Área de la UE:
Solo gasolina sin plomo conforme con la norma euro-
pea EN228
Excepto área de la UE:
Solo gasolina sin plomo
Octanaje Research
Área de la UE:
95 o superior
Excepto área de la UE:
91 o superior
Capacidad del depósito de combusti-
ble (referencia)55 L (14,5 gal., 12,1 gal.Ing.)
Motor eléctrico (motor de tracción eléctrica)
TipoMotor síncrono de imán permanente
Potencia máxima134 kW
Par máximo270 N•m (27,5 kgf•m, 199 lbf•pie)
TipoMotor síncrono de imán permanente
Potencia máxima40 kW
Par máximo121 N•m (12,3 kgf•m, 89,2 lbf•pie)
Batería híbrida (batería de tracción eléctrica)
TipoBatería de ion litio
Tensión3,7 V/celda

633
9 9-1. Especificaciones
Especificaciones del vehículo
QCapacidad de aceite (Drenaje y llenado  referencia*)
*: La capacidad del aceite de motor solo sirve como cantidad de referencia al cambiarlo.
Caliente el motor y desactive el sistema híbrido, espere 5 minutos como mínimo y com-
pruebe el nivel de aceite con la varilla indicadora.
QElección del aceite de motor
Su vehículo Toyota usa “Toyota
Genuine Motor Oil” (aceite de motor
genuino de Toyota). Toyota reco-
mienda el uso de “Toyota Genuine
Motor Oil” (aceite de motor genuino de
Toyota). También se pueden utilizar
otros aceites de motor de la misma cali-
dad.
Grado del aceite:
0W-16:
Aceite de motor multigrado API, grado
SN “Resource-Conserving” o SN PLUS
“Resource-Conserving”
0W-20 y 5W-30:
Aceite de motor multigrado API, grado
SL “Energy-Conserving”, SM “Energy-
Conserving”, SN “Resource-Conser-
ving” o SN PLUS “Resource-Conser-
ving”; o ILSAC
Viscosidad recomendada (SAE):
En el proceso de fabricación, su vehí-
culo Toyota se llena con SAE 0W-16,
que ofrece el mayor ahorro de combus-
tible y el mejor arranque en condicio-
nes meteorológicas frías.
Si no dispone de aceite SAE 0W-16, puede utilizar SAE 0W-20. No obs-
tante, deberá sustituirlo por SAE 0W-16
en el siguiente cambio de aceite.
Recomendado
Intervalo de temperatura previsto
antes del próximo cambio de aceite
Viscosidad del aceite (para explicar
este punto, consideremos el ejemplo
0W-16):
• La parte 0W de 0W-16 indica las
propiedades necesarias del aceite
para el arranque en frío. Los aceites
con valores más bajos delante de la
W facilitan el arranque del motor a
bajas temperaturas.
• El 16 de 0W-16 indica la viscosidad
característica del aceite cuando está
Capacidad51 Ah
Cantidad96 celdas
Tensión nominal355,2 V
Sistema de lubricación
Con filtro4,5 L (4,8 qt., 4,0 qt.Ing.)
Sin filtro4,2 L (4,4 qt., 3,7 qt.Ing.)
A
B

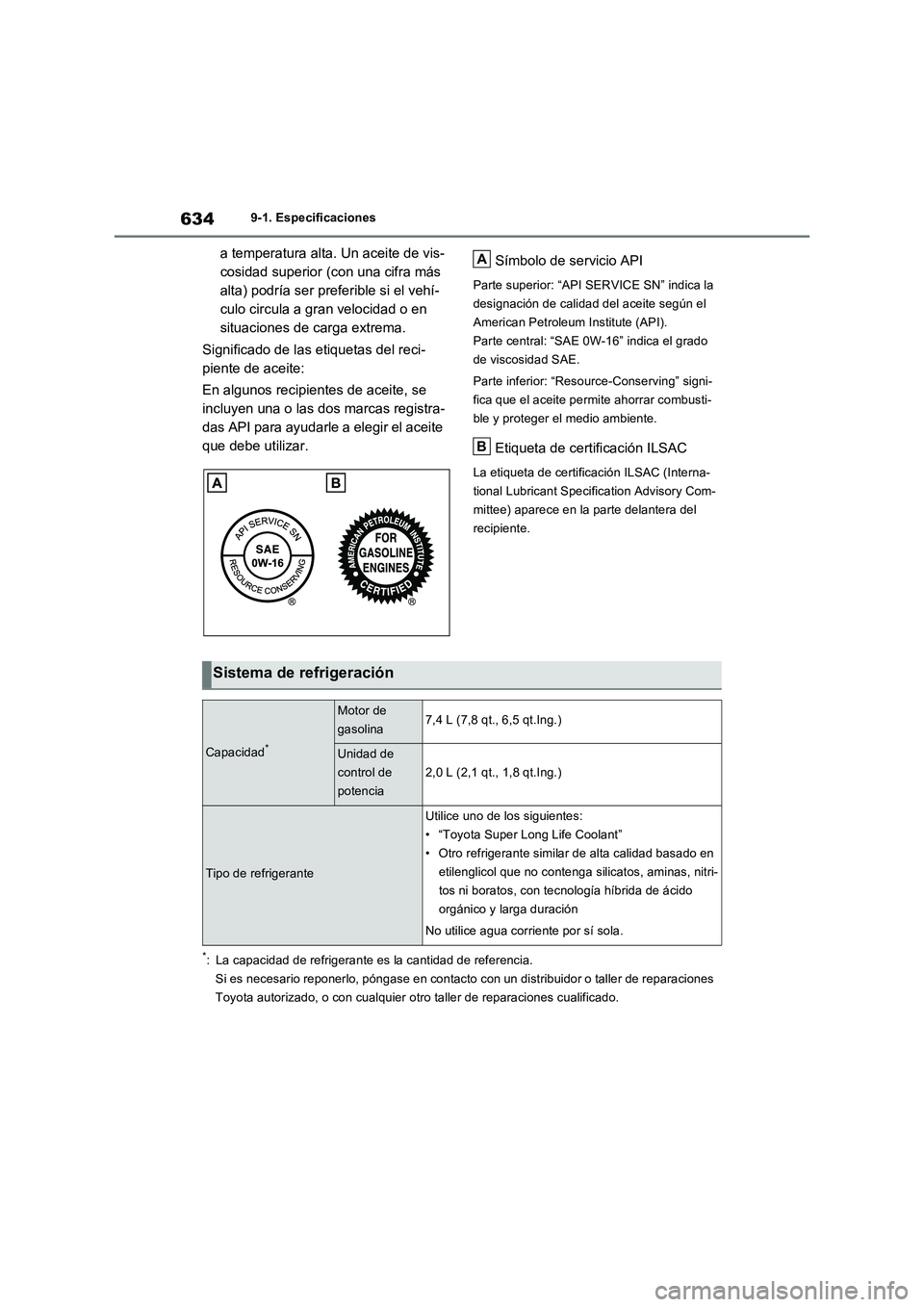

6349-1. Especificaciones
a temperatura alta. Un aceite de vis-
cosidad superior (con una cifra más
alta) podría ser preferible si el vehí-
culo circula a gran velocidad o en
situaciones de carga extrema.
Significado de las etiquetas del reci-
piente de aceite:
En algunos recipientes de aceite, se
incluyen una o las dos marcas registra-
das API para ayudarle a elegir el aceite
que debe utilizar.Símbolo de servicio API
Parte superior: “API SERVICE SN” indica la
designación de calidad del aceite según el
American Petroleum Institute (API).
Parte central: “SAE 0W-16” indica el grado
de viscosidad SAE.
Parte inferior: “Resource-Conserving” signi-
fica que el aceite permite ahorrar combusti-
ble y proteger el medio ambiente.
Etiqueta de certificación ILSAC
La etiqueta de certificación ILSAC (Interna-
tional Lubricant Specification Advisory Com-
mittee) aparece en la parte delantera del
recipiente.
*: La capacidad de refrigerante es la cantidad de referencia.
Si es necesario reponerlo, póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
A
B
Sistema de refrigeración
Capacidad*
Motor de
gasolina7,4 L (7,8 qt., 6,5 qt.Ing.)
Unidad de
control de
potencia
2,0 L (2,1 qt., 1,8 qt.Ing.)
Tipo de refrigerante
Utilice uno de los siguientes:
• “Toyota Super Long Life Coolant”
• Otro refrigerante similar de alta calidad basado en
etilenglicol que no contenga silicatos, aminas, nitri-
tos ni boratos, con tecnología híbrida de ácido
orgánico y larga duración
No utilice agua corriente por sí sola.

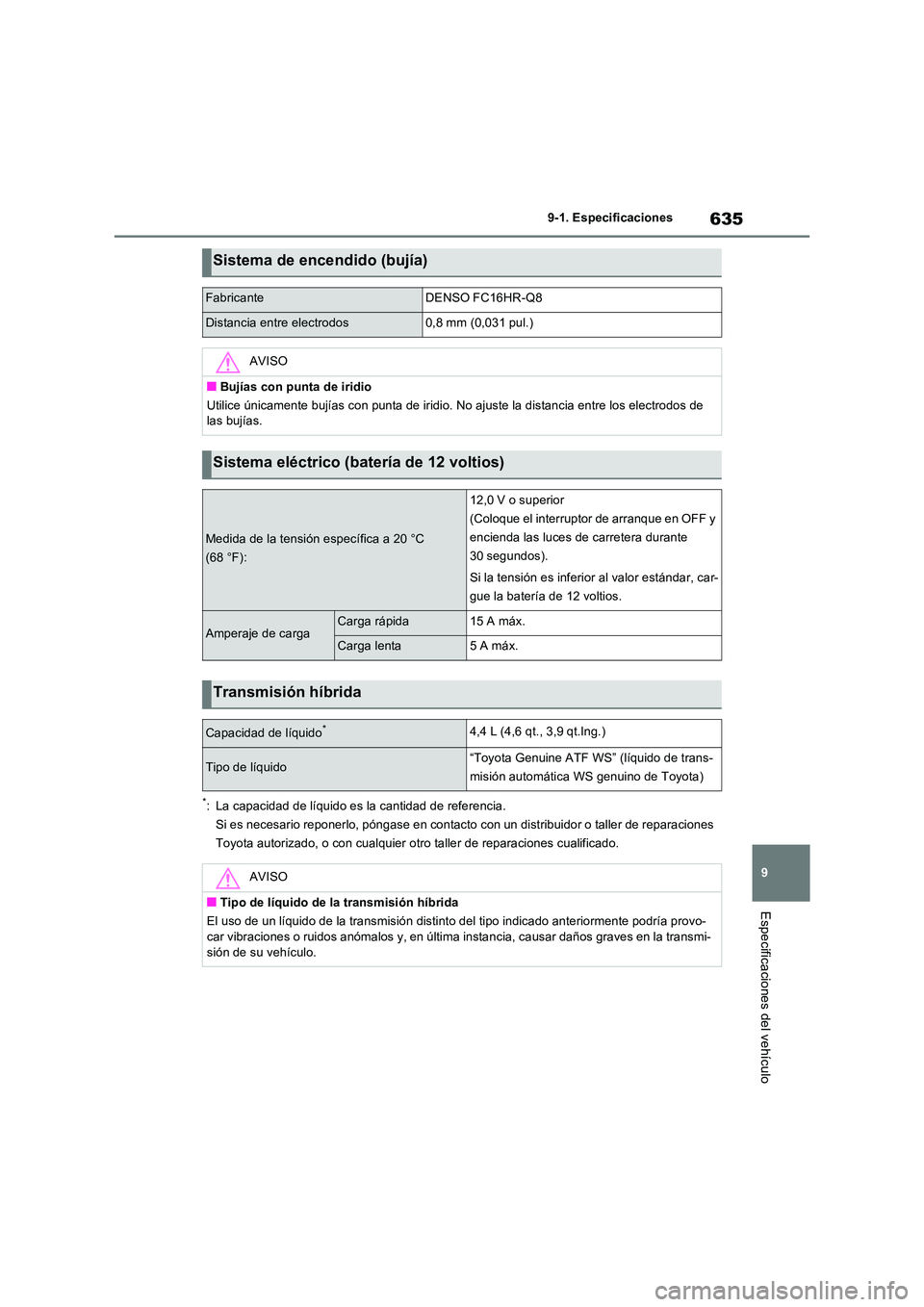

635
9
9-1. Especificaciones
Especificaciones del vehículo
*: La capacidad de líquido es la cantidad de referencia.
Si es necesario reponerlo, póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier ot ro taller de reparaciones cualificado.
Sistema de encendido (bujía)
FabricanteDENSO FC16HR-Q8
Distancia entre electrodos0,8 mm (0,031 pul.)
AVISO
QBujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste la distancia entre los electrodos de las bujías.
Sistema eléctrico (batería de 12 voltios)
Medida de la tensión específica a 20 °C
(68 °F):
12,0 V o superior
(Coloque el interruptor de arranque en OFF y
encienda las luces de carretera durante
30 segundos).
Si la tensión es inferior al valor estándar, car-
gue la batería de 12 voltios.
Amperaje de cargaCarga rápida15 A máx.
Carga lenta5A máx.
Transmisión híbrida
Capacidad de líquido*4,4 L (4,6 qt., 3,9 qt.Ing.)
Tipo de líquido“Toyota Genuine ATF WS” (líquido de trans-
misión automática WS genuino de Toyota)
AVISO
QTipo de líquido de la transmisión híbrida
El uso de un líquido de la transmisión distinto del tipo indicado anteriormente podría provo- car vibraciones o ruidos anómalos y, en última instancia, causar daños graves en la transmi-
sión de su vehículo.

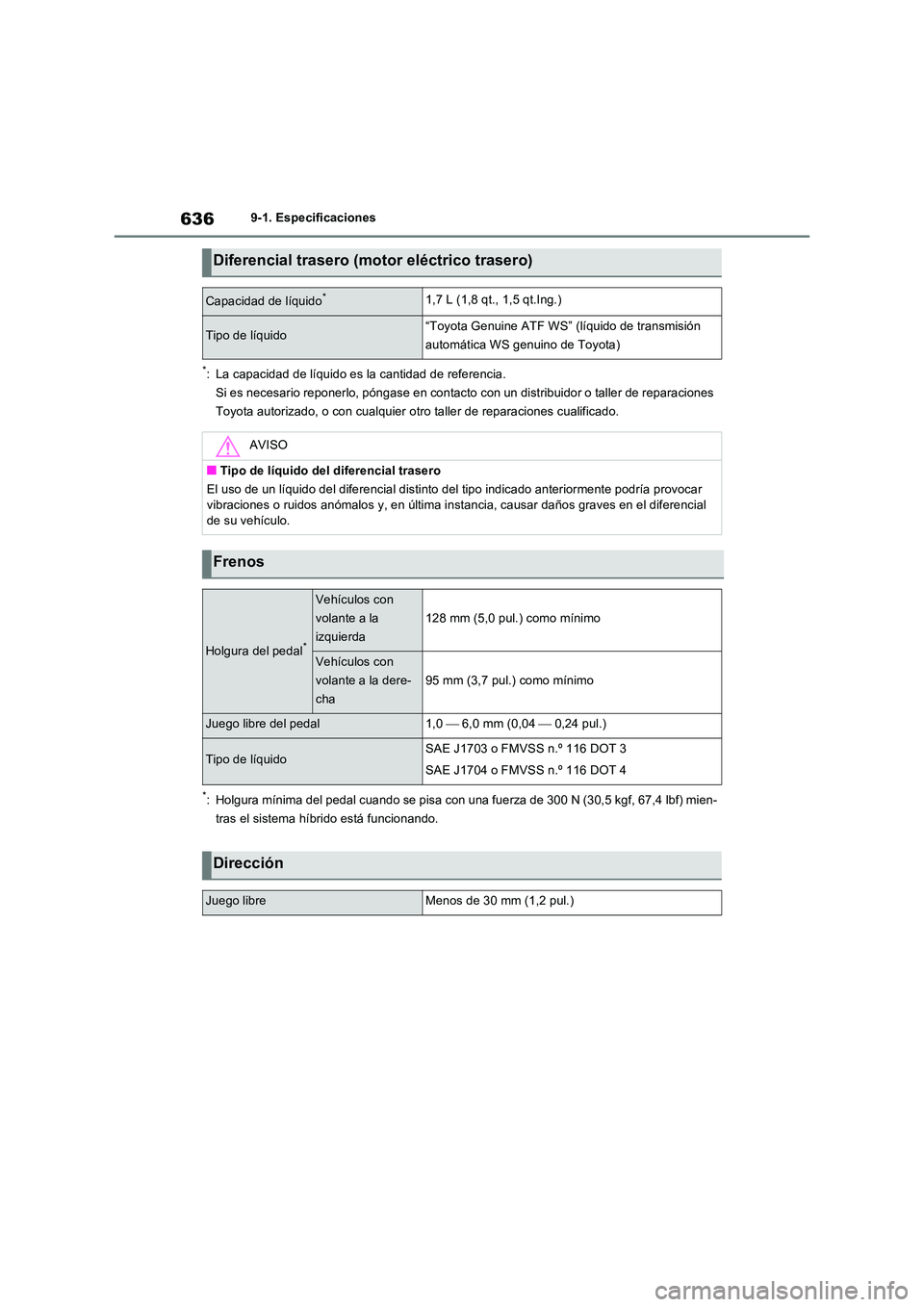

6369-1. Especificaciones
*: La capacidad de líquido es la cantidad de referencia.
Si es necesario reponerlo, póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier ot ro taller de reparaciones cualificado.
*: Holgura mínima del pedal cuando se pisa con una fuerza de 300 N (30,5 kgf, 67,4 lbf) mien-
tras el sistema híbrido está funcionando.
Diferencial trasero (motor eléctrico trasero)
Capacidad de líquido*1,7 L (1,8 qt., 1,5 qt.Ing.)
Tipo de líquido“Toyota Genuine ATF WS” (líquido de transmisión
automática WS genuino de Toyota)
AVISO
QTipo de líquido del diferencial trasero
El uso de un líquido del diferencial distinto del tipo indicado anteriormente podría provocar vibraciones o ruidos anómalos y, en última in stancia, causar daños graves en el diferencial
de su vehículo.
Frenos
Holgura del pedal*
Vehículos con
volante a la
izquierda
128 mm (5,0 pul.) como mínimo
Vehículos con
volante a la dere-
cha
95 mm (3,7 pul.) como mínimo
Juego libre del pedal1,0  6,0 mm (0,04  0,24 pul.)
Tipo de líquidoSAE J1703 o FMVSS n.º 116 DOT 3
SAE J1704 o FMVSS n.º 116 DOT 4
Dirección
Juego libreMenos de 30 mm (1,2 pul.)

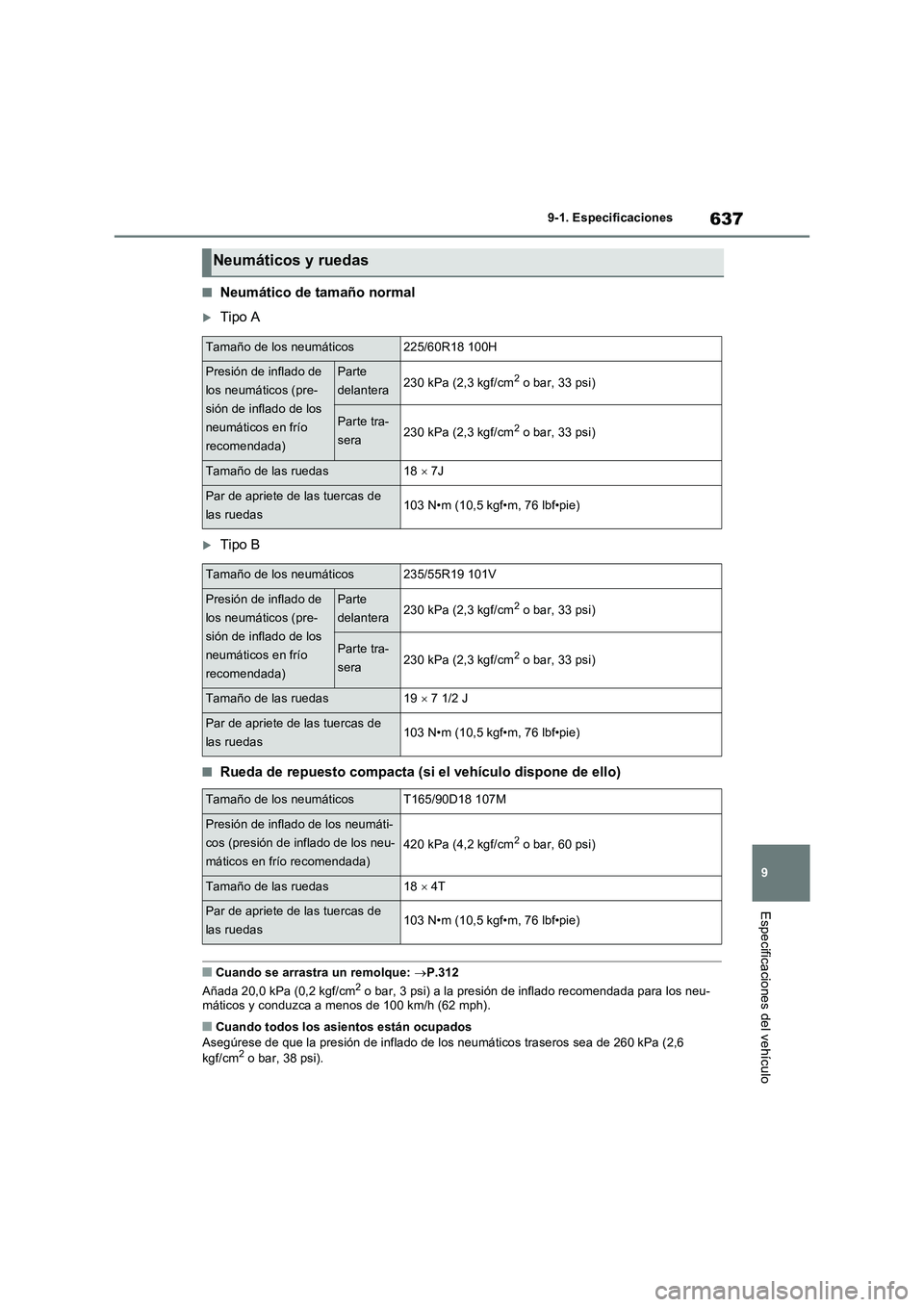

637
9 9-1. Especificaciones
Especificaciones del vehículo
QNeumático de tamaño normal
Tipo A
Tipo B
QRueda de repuesto compacta (si el vehículo dispone de ello)
QCuando se arrastra un remolque: P.312
Añada 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) a la presión de inflado recomendada para los neu-
máticos y conduzca a menos de 100 km/h (62 mph).
QCuando todos los asientos están ocupados
Asegúrese de que la presión de inflado de los neumáticos traseros sea de 260 kPa (2,6
kgf/cm
2 o bar, 38 psi).
Neumáticos y ruedas
Tamaño de los neumáticos225/60R18 100H
Presión de inflado de
los neumáticos (pre-
sión de inflado de los
neumáticos en frío
recomendada)Parte
delantera230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Parte tra-
sera230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Tamaño de las ruedas18  7J
Par de apriete de las tuercas de
las ruedas103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño de los neumáticos235/55R19 101V
Presión de inflado de
los neumáticos (pre-
sión de inflado de los
neumáticos en frío
recomendada)Parte
delantera230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Parte tra-
sera230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Tamaño de las ruedas197 1/2 J
Par de apriete de las tuercas de
las ruedas103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño de los neumáticosT165/90D18 107M
Presión de inflado de los neumáti-
cos (presión de inflado de los neu-
máticos en frío recomendada)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Tamaño de las ruedas184T
Par de apriete de las tuercas de
las ruedas103 N•m (10,5 kgf•m, 76 lbf•pie)

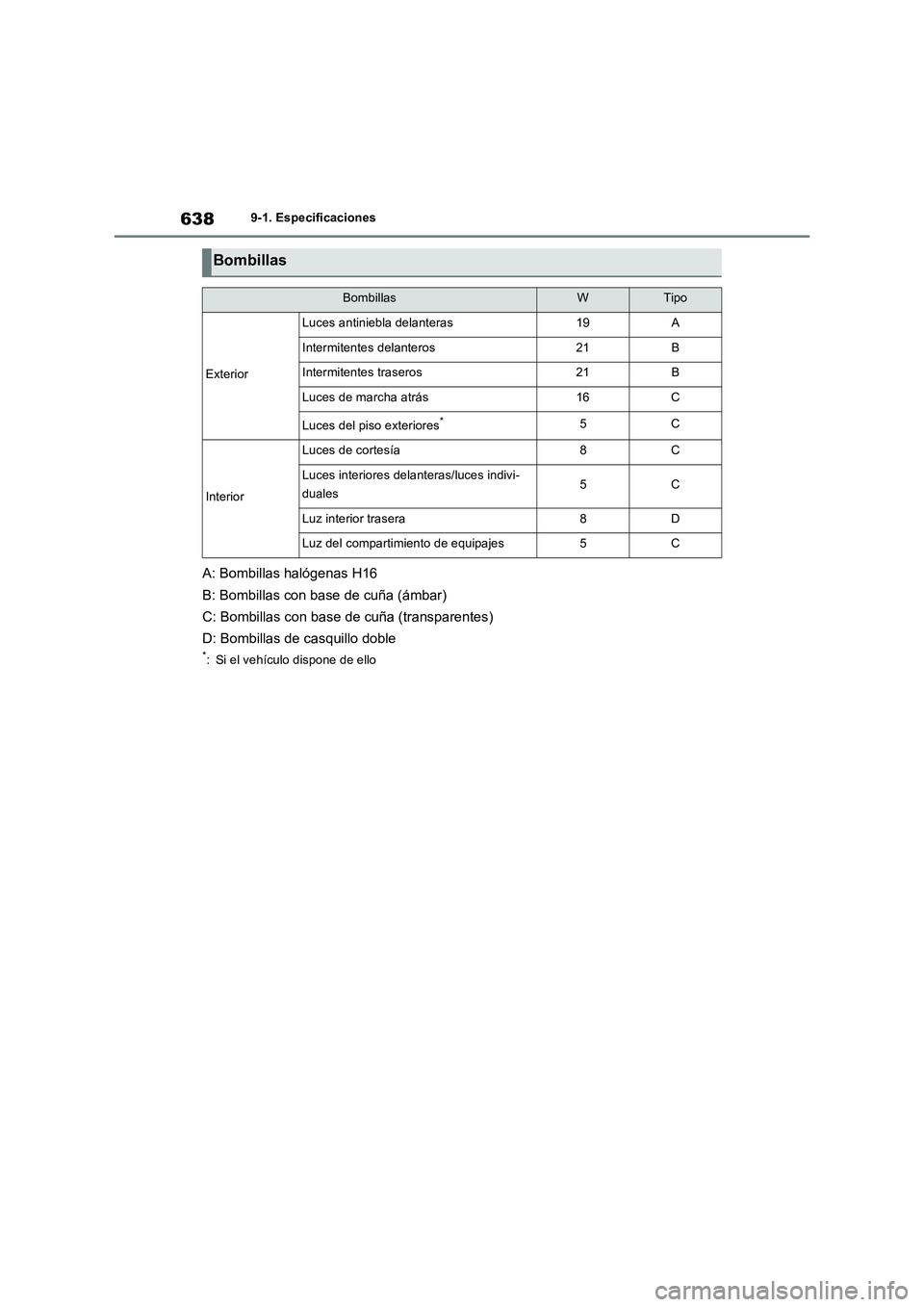

6389-1. Especificaciones
A: Bombillas halógenas H16
B: Bombillas con base de cuña (ámbar)
C: Bombillas con base de cuña (transparentes)
D: Bombillas de casquillo doble
*: Si el vehículo dispone de ello
Bombillas
BombillasWTipo
Exterior
Luces antiniebla delanteras19A
Intermitentes delanteros21B
Intermitentes traseros21B
Luces de marcha atrás16C
Luces del piso exteriores*5C
Interior
Luces de cortesía8C
Luces interiores delanteras/luces indivi-
duales5C
Luz interior trasera8D
Luz del compartimiento de equipajes5C
