TOYOTA RAV4 PHEV 2021 Notices Demploi (in French)

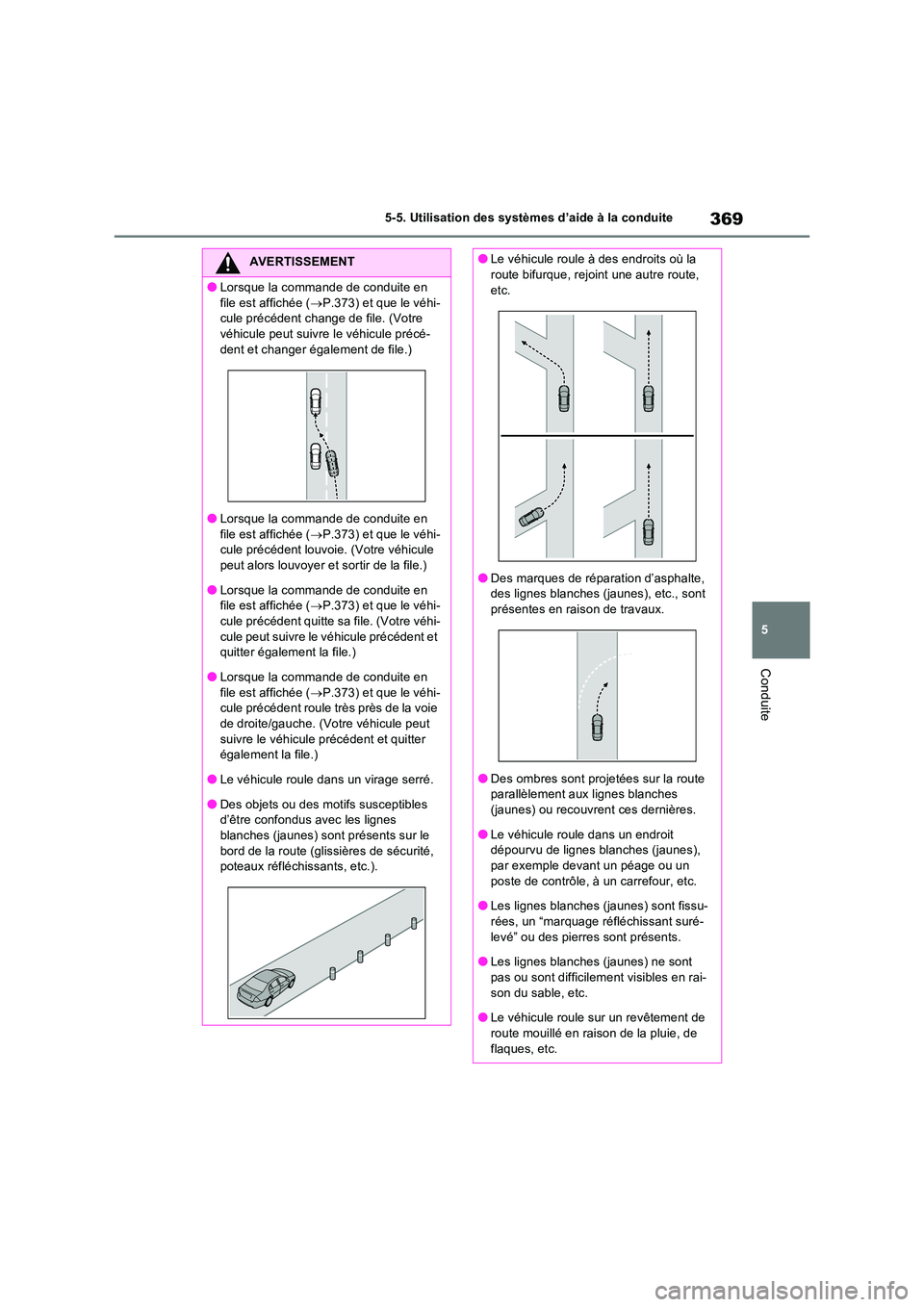

369
5
5-5. Utilisation des systèmes d’aide à la conduite
Conduite
AVERTISSEMENT
OLorsque la commande de conduite en
file est affichée ( P.373) et que le véhi- cule précédent change de file. (Votre véhicule peut suivre le véhicule précé-
dent et changer également de file.)
OLorsque la commande de conduite en
file est affichée ( P.373) et que le véhi- cule précédent louvoie. (Votre véhicule peut alors louvoyer et sortir de la file.)
OLorsque la commande de conduite en file est affichée ( P.373) et que le véhi- cule précédent quitte sa file. (Votre véhi-
cule peut suivre le véhicule précédent et quitter également la file.)
OLorsque la commande de conduite en
file est affichée ( P.373) et que le véhi- cule précédent roule très près de la voie de droite/gauche. (Votre véhicule peut
suivre le véhicule précédent et quitter également la file.)
OLe véhicule roule dans un virage serré.
ODes objets ou des motifs susceptibles d’être confondus avec les lignes
blanches (jaunes) sont présents sur le bord de la route (glissières de sécurité, poteaux réfléchissants, etc.).
OLe véhicule roule à des endroits où la route bifurque, rejoint une autre route,
etc.
ODes marques de réparation d’asphalte, des lignes blanches (jaunes), etc., sont
présentes en raison de travaux.
ODes ombres sont projetées sur la route parallèlement aux lignes blanches (jaunes) ou recouvrent ces dernières.
OLe véhicule roule dans un endroit dépourvu de lignes blanches (jaunes), par exemple devant un péage ou un
poste de contrôle, à un carrefour, etc.
OLes lignes blanches (jaunes) sont fissu- rées, un “marquage réfléchissant suré-
levé” ou des pierres sont présents.
OLes lignes blanches (jaunes) ne sont pas ou sont difficilement visibles en rai-
son du sable, etc.
OLe véhicule roule sur un revêtement de route mouillé en raison de la pluie, de
flaques, etc.

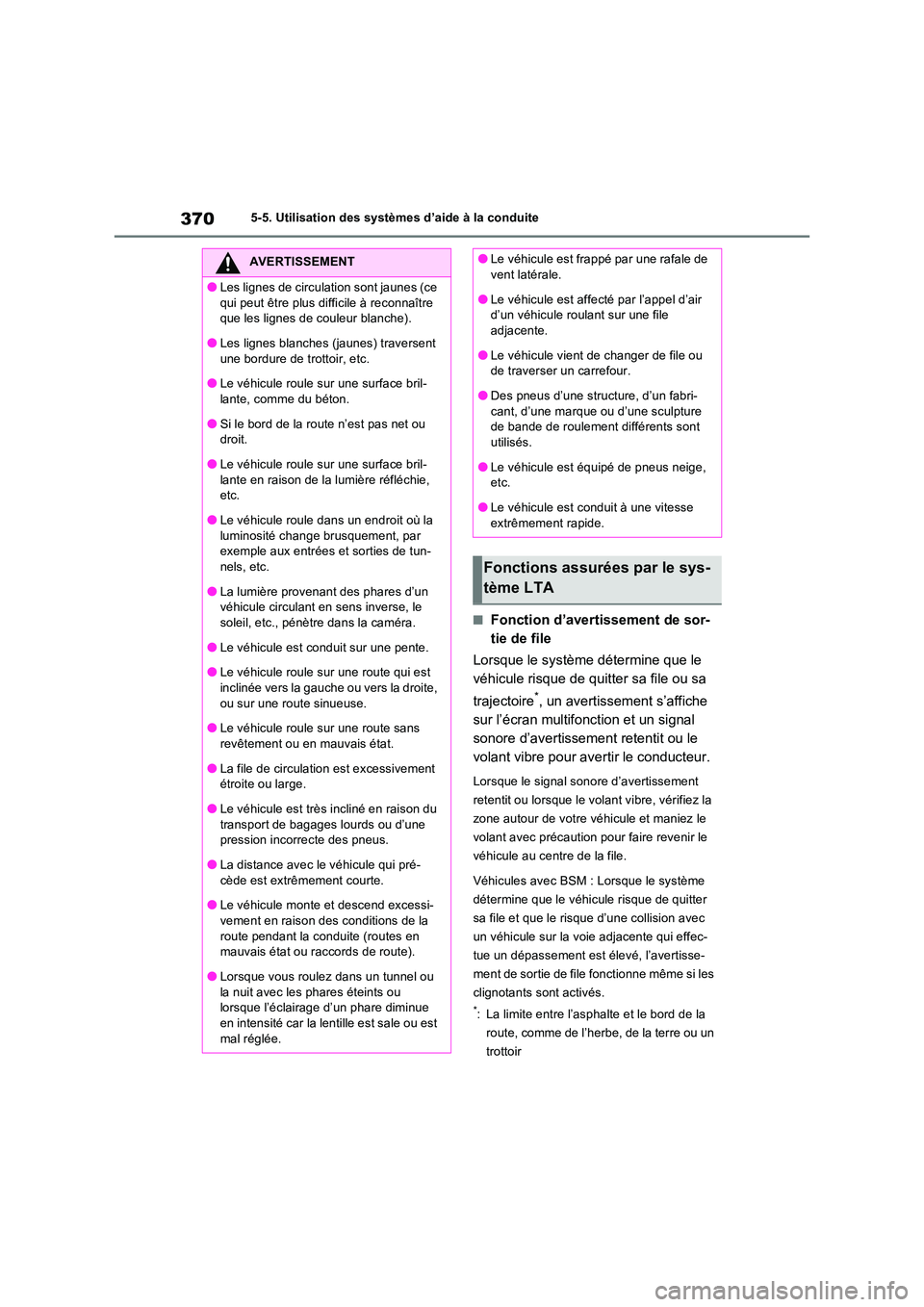

3705-5. Utilisation des systèmes d’aide à la conduite
QFonction d’avertissement de sor-
tie de file
Lorsque le système détermine que le
véhicule risque de quitter sa file ou sa
trajectoire*, un avertissement s’affiche
sur l’écran multifonction et un signal
sonore d’avertissement retentit ou le
volant vibre pour avertir le conducteur.
Lorsque le signal sonore d’avertissement
retentit ou lorsque le volant vibre, vérifiez la
zone autour de votre véhicule et maniez le
volant avec précaution pour faire revenir le
véhicule au centre de la file.
Véhicules avec BSM : Lorsque le système
détermine que le véhicule risque de quitter
sa file et que le risque d’une collision avec
un véhicule sur la voie adjacente qui effec-
tue un dépassement est élevé, l’avertisse-
ment de sortie de file fonctionne même si les
clignotants sont activés.
*: La limite entre l’asphalte et le bord de la
route, comme de l’herbe, de la terre ou un
trottoir
AVERTISSEMENT
OLes lignes de circulation sont jaunes (ce
qui peut être plus difficile à reconnaître que les lignes de couleur blanche).
OLes lignes blanches (jaunes) traversent
une bordure de trottoir, etc.
OLe véhicule roule sur une surface bril- lante, comme du béton.
OSi le bord de la route n’est pas net ou droit.
OLe véhicule roule sur une surface bril-
lante en raison de la lumière réfléchie, etc.
OLe véhicule roule dans un endroit où la
luminosité change brusquement, par exemple aux entrées et sorties de tun-nels, etc.
OLa lumière provenant des phares d’un véhicule circulant en sens inverse, le soleil, etc., pénètre dans la caméra.
OLe véhicule est conduit sur une pente.
OLe véhicule roule sur une route qui est inclinée vers la gauche ou vers la droite,
ou sur une route sinueuse.
OLe véhicule roule sur une route sans
revêtement ou en mauvais état.
OLa file de circulation est excessivement étroite ou large.
OLe véhicule est très incliné en raison du transport de bagages lourds ou d’une pression incorrecte des pneus.
OLa distance avec le véhicule qui pré-cède est extrêmement courte.
OLe véhicule monte et descend excessi-
vement en raison des conditions de la route pendant la conduite (routes en mauvais état ou raccords de route).
OLorsque vous roulez dans un tunnel ou la nuit avec les phares éteints ou lorsque l’éclairage d’un phare diminue
en intensité car la lentille est sale ou est mal réglée.
OLe véhicule est frappé par une rafale de vent latérale.
OLe véhicule est affecté par l’appel d’air d’un véhicule roulant sur une file adjacente.
OLe véhicule vient de changer de file ou de traverser un carrefour.
ODes pneus d’une structure, d’un fabri-
cant, d’une marque ou d’une sculpture de bande de roulement différents sont utilisés.
OLe véhicule est équipé de pneus neige, etc.
OLe véhicule est conduit à une vitesse
extrêmement rapide.
Fonctions assurées par le sys-
tème LTA

371
5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
QFonction d’assistance de la direc-
tion
Lorsque le système détermine que le
véhicule risque de sortir de sa file ou de
quitter sa trajectoire
*, le système fournit
l’assistance nécessaire en actionnant
le volant par petites étapes pendant
une courte période pour maintenir le
véhicule dans sa file.
Si le système détecte que le volant n’a pas
été actionné pendant une durée déterminée
ou qu’il n’est pas fermement tenu, un mes-
sage d’avertissement s’affiche sur l’écran
multifonction et la fonction est temporaire-
ment annulée.
Véhicules avec BSM : Lorsque le système
détermine que le véhicule risque de quitter
sa file et que le risque d’une collision avec
un véhicule sur la voie adjacente qui effec-
tue un dépassement est élevé, la fonction
d’assistance de la direction est opération-
nelle même si les clignotants sont activés.
*: La limite entre l’asphalte et le bord de la
route, comme de l’herbe, de la terre ou un trottoir
QFonction d’avertissement de lou-
voiement du véhicule
Lorsque le véhicule louvoie dans sa
file, le signal sonore d’avertissement
retentit et un message s’affiche sur
l’écran multifonction pour avertir le
conducteur.

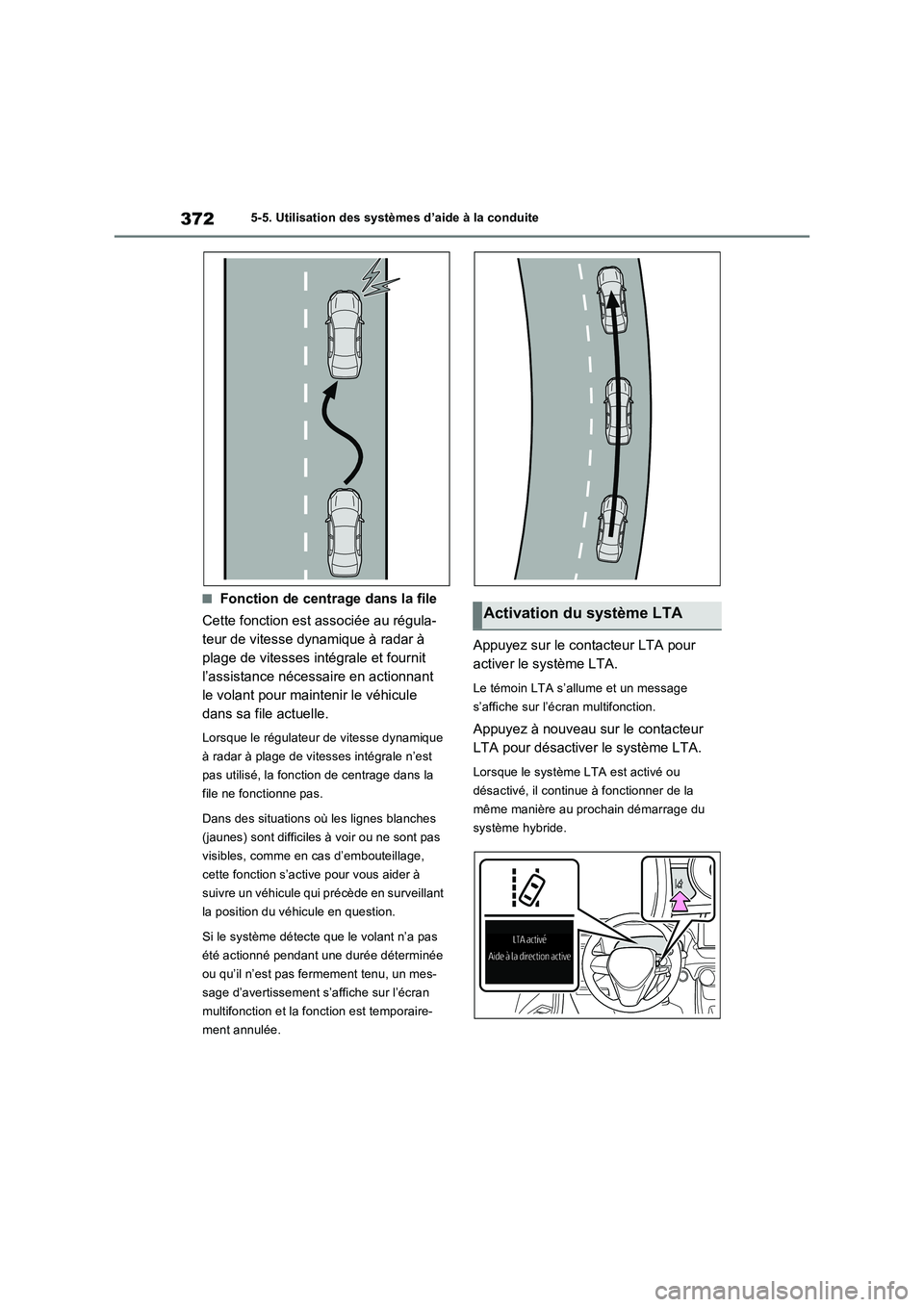

3725-5. Utilisation des systèmes d’aide à la conduite
QFonction de centrage dans la file
Cette fonction est associée au régula-
teur de vitesse dynamique à radar à
plage de vitesses intégrale et fournit
l’assistance nécessaire en actionnant
le volant pour maintenir le véhicule
dans sa file actuelle.
Lorsque le régulateur de vitesse dynamique
à radar à plage de vitesses intégrale n’est
pas utilisé, la fonction de centrage dans la
file ne fonctionne pas.
Dans des situations où les lignes blanches
(jaunes) sont difficiles à voir ou ne sont pas
visibles, comme en cas d’embouteillage,
cette fonction s’active pour vous aider à
suivre un véhicule qui précède en surveillant
la position du véhicule en question.
Si le système détecte que le volant n’a pas
été actionné pendant une durée déterminée
ou qu’il n’est pas fermement tenu, un mes-
sage d’avertissement s’affiche sur l’écran
multifonction et la fonction est temporaire-
ment annulée.
Appuyez sur le contacteur LTA pour
activer le système LTA.
Le témoin LTA s’allume et un message
s’affiche sur l’écran multifonction.
Appuyez à nouveau sur le contacteur
LTA pour désactiver le système LTA.
Lorsque le système LTA est activé ou
désactivé, il continue à fonctionner de la
même manière au prochain démarrage du
système hybride.
Activation du système LTA

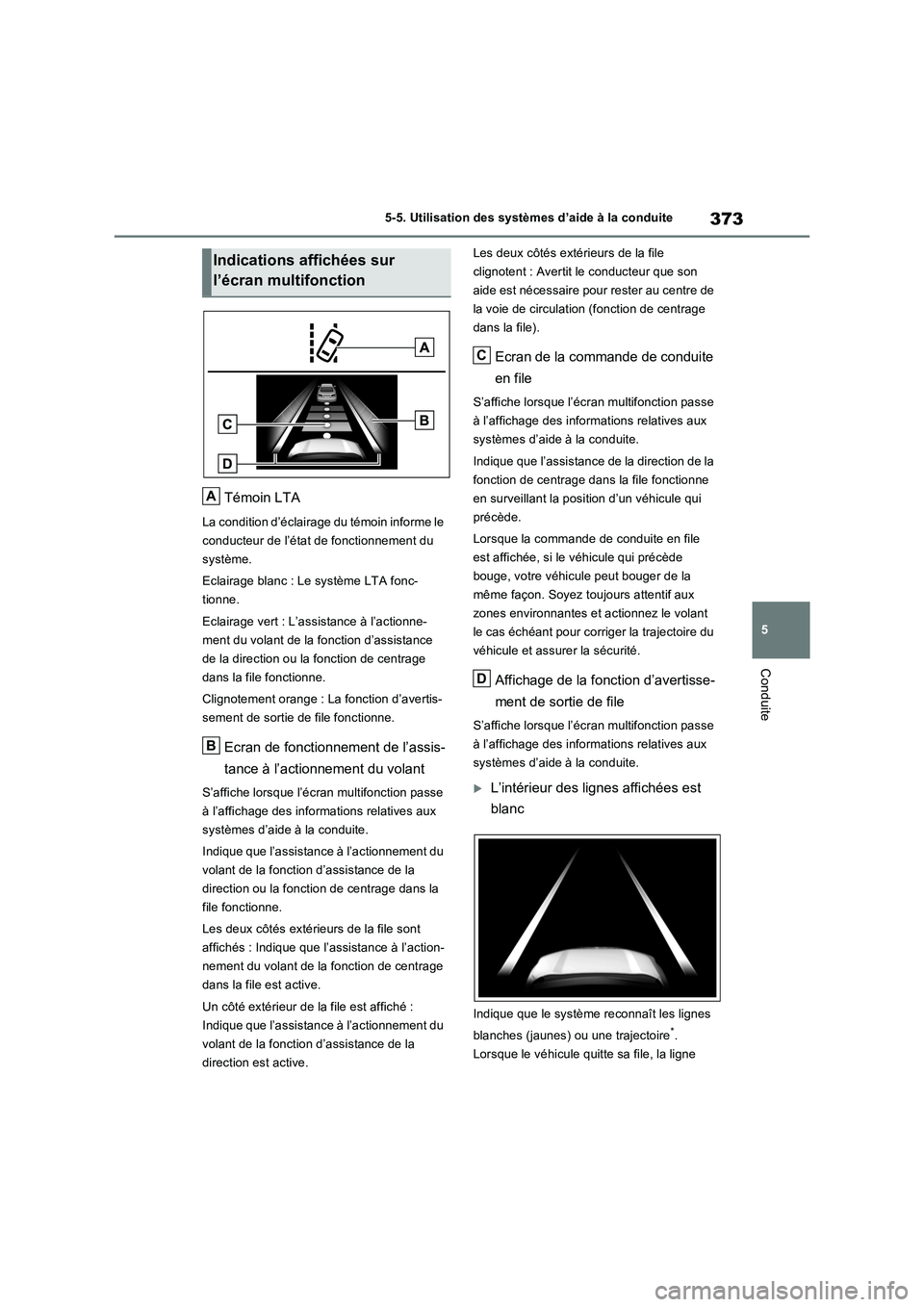

373
5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
Témoin LTA
La condition d’éclairage du témoin informe le
conducteur de l’état de fonctionnement du
système.
Eclairage blanc : Le système LTA fonc-
tionne.
Eclairage vert : L’assistance à l’actionne-
ment du volant de la fonction d’assistance
de la direction ou la fonction de centrage
dans la file fonctionne.
Clignotement orange : La fonction d’avertis-
sement de sortie de file fonctionne.
Ecran de fonctionnement de l’assis-
tance à l’actionnement du volant
S’affiche lorsque l’écran multifonction passe
à l’affichage des informations relatives aux
systèmes d’aide à la conduite.
Indique que l’assistance à l’actionnement du
volant de la fonction d’assistance de la
direction ou la fonction de centrage dans la
file fonctionne.
Les deux côtés extérieurs de la file sont
affichés : Indique que l’assistance à l’action-
nement du volant de la fonction de centrage
dans la file est active.
Un côté extérieur de la file est affiché :
Indique que l’assistance à l’actionnement du
volant de la fonction d’assistance de la
direction est active.Les deux côtés extérieurs de la file
clignotent : Avertit le conducteur que son
aide est nécessaire pour rester au centre de
la voie de circulation (fonction de centrage
dans la file).
Ecran de la commande de conduite
en file
S’affiche lorsque l’écran multifonction passe
à l’affichage des informations relatives aux
systèmes d’aide à la conduite.
Indique que l’assistance de la direction de la
fonction de centrage dans la file fonctionne
en surveillant la position d’un véhicule qui
précède.
Lorsque la commande de conduite en file
est affichée, si le véhicule qui précède
bouge, votre véhicule peut bouger de la
même façon. Soyez toujours attentif aux
zones environnantes et actionnez le volant
le cas échéant pour corriger la trajectoire du
véhicule et assurer la sécurité.
Affichage de la fonction d’avertisse-
ment de sortie de file
S’affiche lorsque l’écran multifonction passe
à l’affichage des informations relatives aux
systèmes d’aide à la conduite.
L’intérieur des lignes affichées est
blanc
Indique que le système reconnaît les lignes
blanches (jaunes) ou une trajectoire
*.
Lorsque le véhicule quitte sa file, la ligne
Indications affichées sur
l’écran multifonction
A
B
C
D

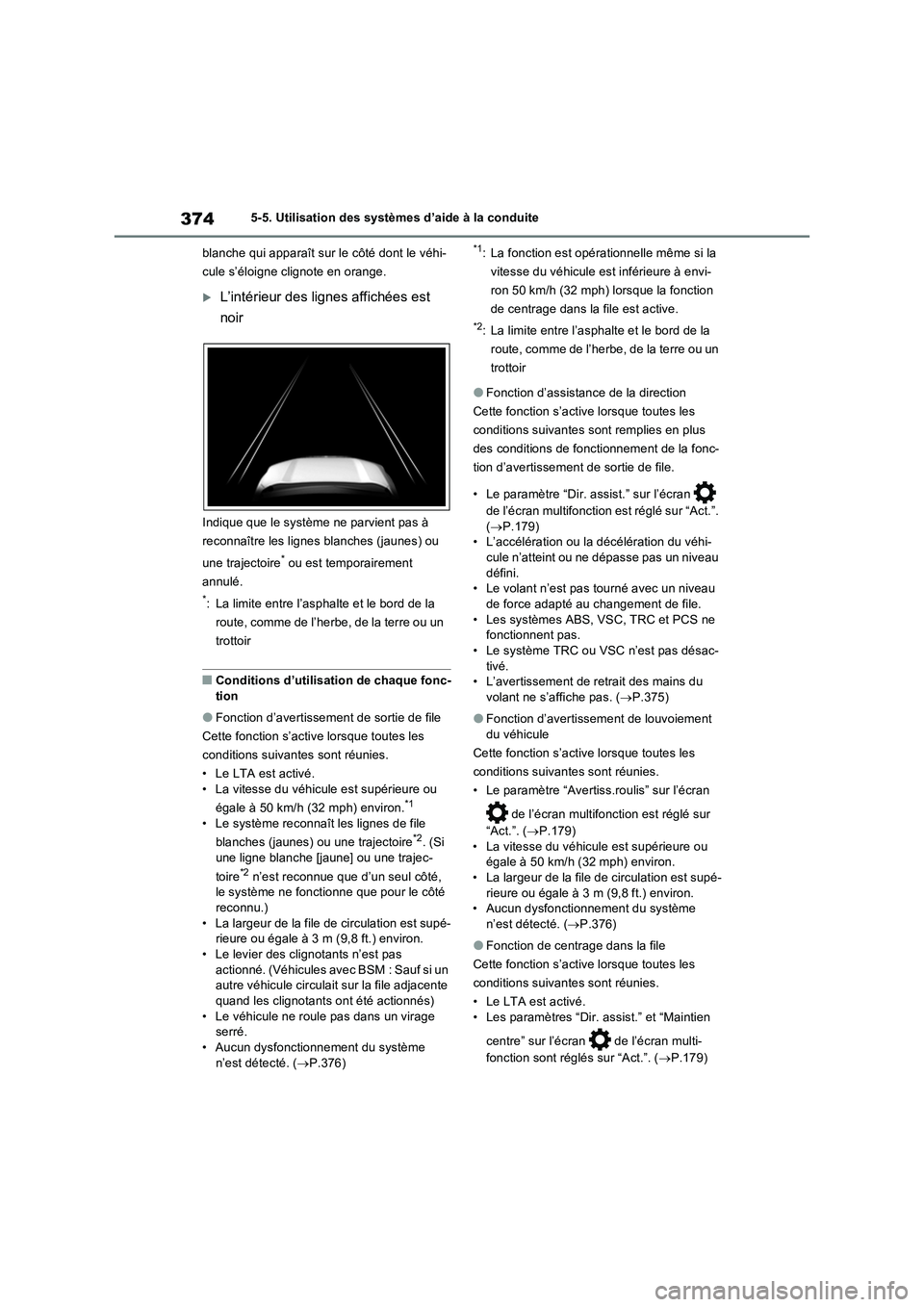

3745-5. Utilisation des systèmes d’aide à la conduite
blanche qui apparaît sur le côté dont le véhi-
cule s’éloigne clignote en orange.
L’intérieur des lignes affichées est
noir
Indique que le système ne parvient pas à
reconnaître les lignes blanches (jaunes) ou
une trajectoire
* ou est temporairement
annulé.
*: La limite entre l’asphalte et le bord de la
route, comme de l’herbe, de la terre ou un
trottoir
QConditions d’utilisation de chaque fonc-
tion
OFonction d’avertissement de sortie de file
Cette fonction s’active lorsque toutes les
conditions suivantes sont réunies.
• Le LTA est activé.
• La vitesse du véhicule est supérieure ou
égale à 50 km/h (32 mph) environ.
*1
• Le système reconnaît les lignes de file
blanches (jaunes) ou une trajectoire*2. (Si
une ligne blanche [jaune] ou une trajec-
toire
*2 n’est reconnue que d’un seul côté,
le système ne fonctionne que pour le côté
reconnu.)
• La largeur de la file de circulation est supé-
rieure ou égale à 3 m (9,8 ft.) environ.
• Le levier des clignotants n’est pas
actionné. (Véhicules avec BSM : Sauf si un
autre véhicule circulait sur la file adjacente
quand les clignotants ont été actionnés)
• Le véhicule ne roule pas dans un virage
serré.
• Aucun dysfonctionnement du système
n’est détecté. (P.376)
*1: La fonction est opérationnelle même si la
vitesse du véhicule est inférieure à envi-
ron 50 km/h (32 mph) lorsque la fonction
de centrage dans la file est active.
*2: La limite entre l’asphalte et le bord de la
route, comme de l’herbe, de la terre ou un
trottoir
OFonction d’assistance de la direction
Cette fonction s’active lorsque toutes les
conditions suivantes sont remplies en plus
des conditions de fonctionnement de la fonc-
tion d’avertissement de sortie de file.
• Le paramètre “Dir. assist.” sur l’écran
de l’écran multifonction est réglé sur “Act.”.
(P.179)
• L’accélération ou la décélération du véhi-
cule n’atteint ou ne dépasse pas un niveau
défini.
• Le volant n’est pas tourné avec un niveau
de force adapté au changement de file.
• Les systèmes ABS, VSC, TRC et PCS ne
fonctionnent pas.
• Le système TRC ou VSC n’est pas désac-
tivé.
• L’avertissement de retrait des mains du
volant ne s’affiche pas. (P.375)
OFonction d’avertissement de louvoiement
du véhicule
Cette fonction s’active lorsque toutes les
conditions suivantes sont réunies.
• Le paramètre “Avertiss.roulis” sur l’écran
de l’écran multifonction est réglé sur
“Act.”. (P.179)
• La vitesse du véhicule est supérieure ou
égale à 50 km/h (32 mph) environ.
• La largeur de la file de circulation est supé-
rieure ou égale à 3 m (9,8 ft.) environ.
• Aucun dysfonctionnement du système
n’est détecté. (P.376)
OFonction de centrage dans la file
Cette fonction s’active lorsque toutes les
conditions suivantes sont réunies.
• Le LTA est activé.
• Les paramètres “Dir. assist.” et “Maintien
centre” sur l’écran de l’écran multi-
fonction sont réglés sur “Act.”. (P.179)

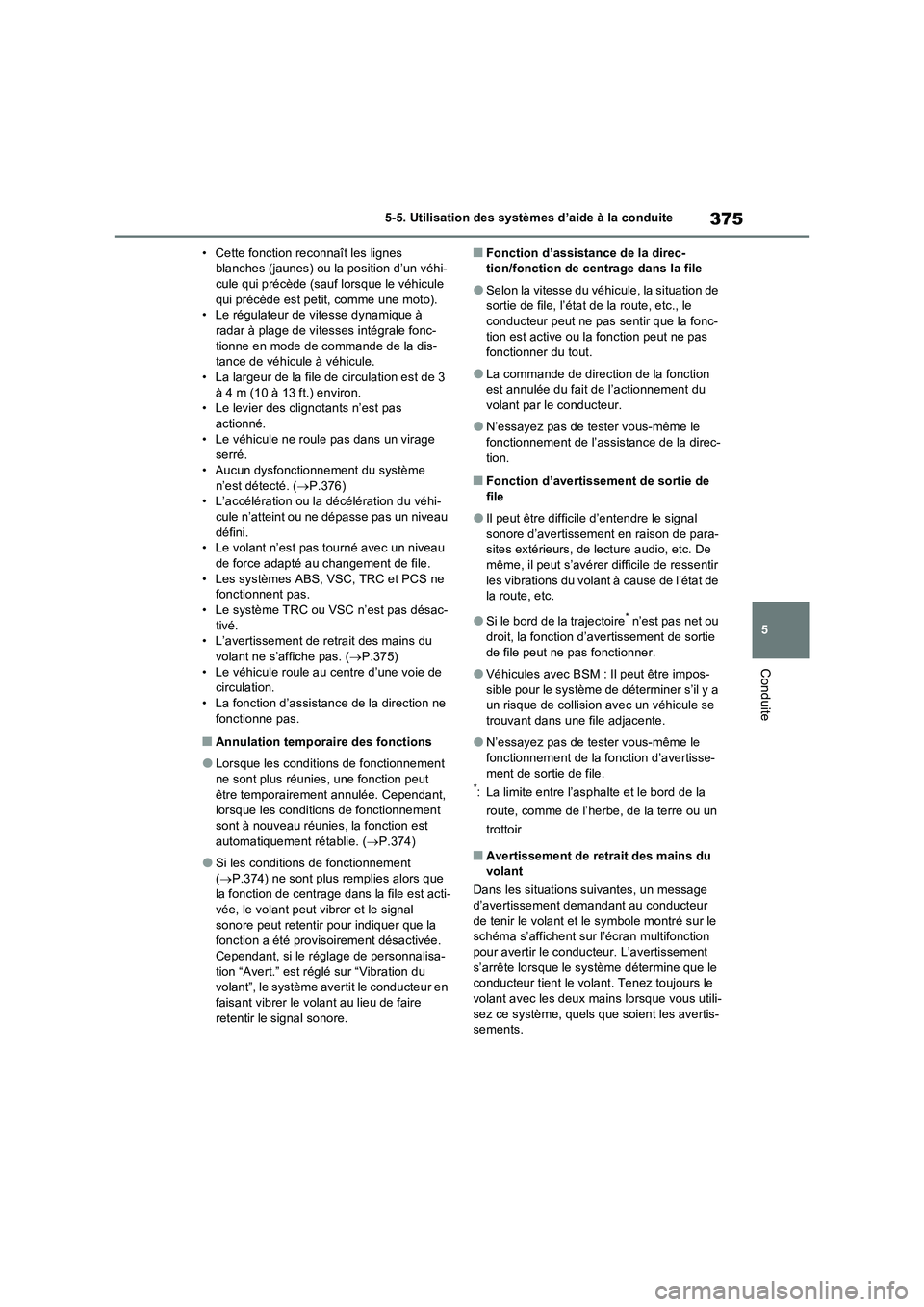

375
5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
• Cette fonction reconnaît les lignes
blanches (jaunes) ou la position d’un véhi-
cule qui précède (sauf lorsque le véhicule
qui précède est petit, comme une moto).
• Le régulateur de vitesse dynamique à
radar à plage de vitesses intégrale fonc-
tionne en mode de commande de la dis-
tance de véhicule à véhicule.
• La largeur de la file de circulation est de 3
à 4 m (10 à 13 ft.) environ.
• Le levier des clignotants n’est pas
actionné.
• Le véhicule ne roule pas dans un virage
serré.
• Aucun dysfonctionnement du système
n’est détecté. (P.376)
• L’accélération ou la décélération du véhi-
cule n’atteint ou ne dépasse pas un niveau
défini.
• Le volant n’est pas tourné avec un niveau
de force adapté au changement de file.
• Les systèmes ABS, VSC, TRC et PCS ne
fonctionnent pas.
• Le système TRC ou VSC n’est pas désac-
tivé.
• L’avertissement de retrait des mains du
volant ne s’affiche pas. (P.375)
• Le véhicule roule au centre d’une voie de
circulation.
• La fonction d’assistance de la direction ne
fonctionne pas.
QAnnulation temporaire des fonctions
OLorsque les conditions de fonctionnement
ne sont plus réunies, une fonction peut
être temporairement annulée. Cependant,
lorsque les conditions de fonctionnement
sont à nouveau réunies, la fonction est
automatiquement rétablie. (P.374)
OSi les conditions de fonctionnement
(P.374) ne sont plus remplies alors que
la fonction de centrage dans la file est acti-
vée, le volant peut vibrer et le signal
sonore peut retentir pour indiquer que la
fonction a été provisoirement désactivée.
Cependant, si le réglage de personnalisa-
tion “Avert.” est réglé sur “Vibration du
volant”, le système avertit le conducteur en
faisant vibrer le volant au lieu de faire
retentir le signal sonore.
QFonction d’assistance de la direc-
tion/fonction de centrage dans la file
OSelon la vitesse du véhicule, la situation de
sortie de file, l’état de la route, etc., le
conducteur peut ne pas sentir que la fonc-
tion est active ou la fonction peut ne pas
fonctionner du tout.
OLa commande de direction de la fonction
est annulée du fait de l’actionnement du
volant par le conducteur.
ON’essayez pas de tester vous-même le
fonctionnement de l’assistance de la direc-
tion.
QFonction d’avertissement de sortie de
file
OIl peut être difficile d’entendre le signal
sonore d’avertissement en raison de para-
sites extérieurs, de lecture audio, etc. De
même, il peut s’avérer difficile de ressentir
les vibrations du volant à cause de l’état de
la route, etc.
OSi le bord de la trajectoire* n’est pas net ou
droit, la fonction d’avertissement de sortie
de file peut ne pas fonctionner.
OVéhicules avec BSM : Il peut être impos-
sible pour le système de déterminer s’il y a
un risque de collision avec un véhicule se
trouvant dans une file adjacente.
ON’essayez pas de tester vous-même le
fonctionnement de la fonction d’avertisse-
ment de sortie de file.
*: La limite entre l’asphalte et le bord de la
route, comme de l’herbe, de la terre ou un
trottoir
QAvertissement de retrait des mains du
volant
Dans les situations suivantes, un message
d’avertissement demandant au conducteur
de tenir le volant et le symbole montré sur le
schéma s’affichent sur l’écran multifonction
pour avertir le conducteur. L’avertissement
s’arrête lorsque le système détermine que le
conducteur tient le volant. Tenez toujours le
volant avec les deux mains lorsque vous utili-
sez ce système, quels que soient les avertis-
sements.

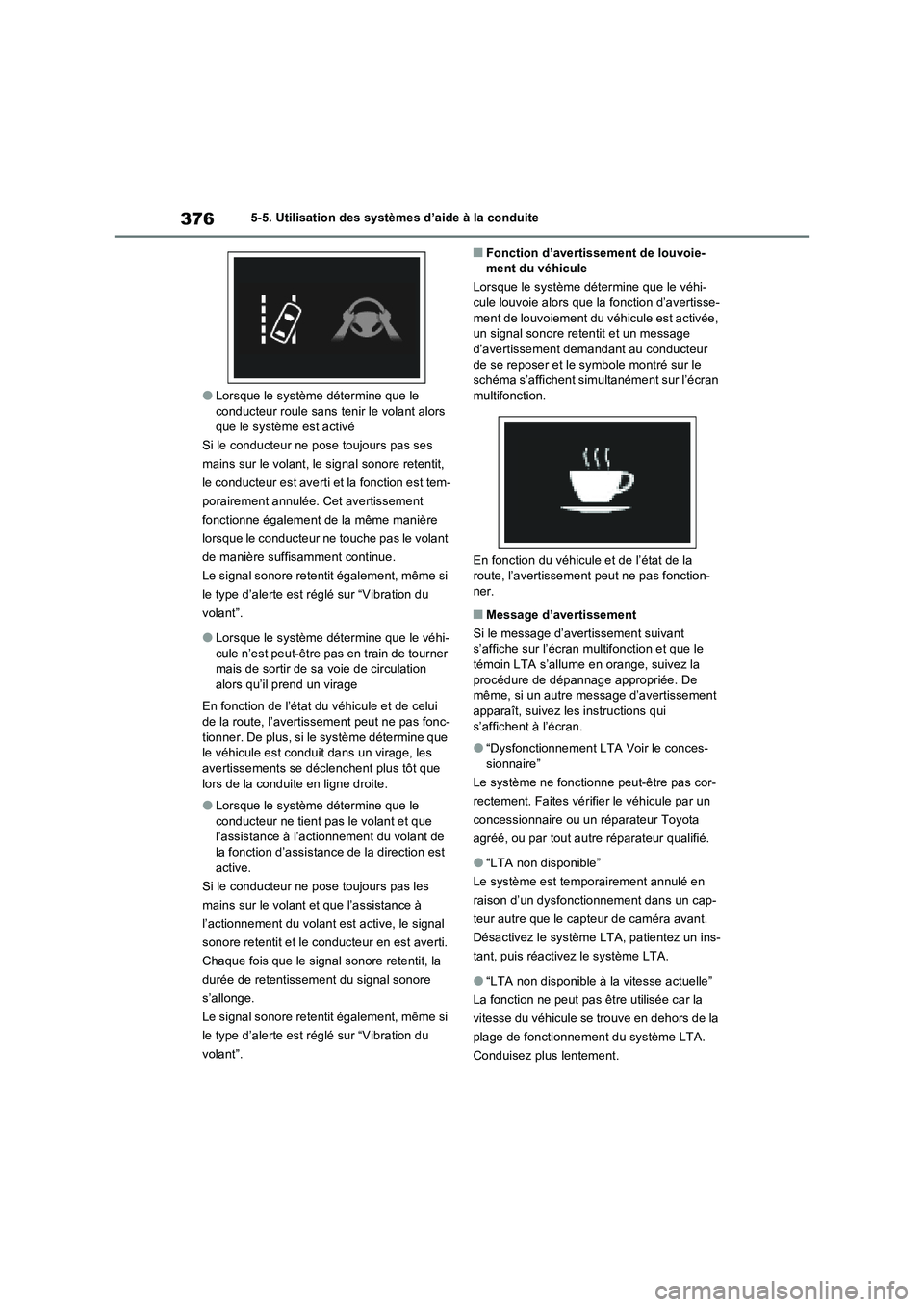

3765-5. Utilisation des systèmes d’aide à la conduite
OLorsque le système détermine que le
conducteur roule sans tenir le volant alors
que le système est activé
Si le conducteur ne pose toujours pas ses
mains sur le volant, le signal sonore retentit,
le conducteur est averti et la fonction est tem-
porairement annulée. Cet avertissement
fonctionne également de la même manière
lorsque le conducteur ne touche pas le volant
de manière suffisamment continue.
Le signal sonore retentit également, même si
le type d’alerte est réglé sur “Vibration du
volant”.
OLorsque le système détermine que le véhi-
cule n’est peut-être pas en train de tourner
mais de sortir de sa voie de circulation
alors qu’il prend un virage
En fonction de l’état du véhicule et de celui
de la route, l’avertissement peut ne pas fonc-
tionner. De plus, si le système détermine que
le véhicule est conduit dans un virage, les
avertissements se déclenchent plus tôt que
lors de la conduite en ligne droite.
OLorsque le système détermine que le
conducteur ne tient pas le volant et que
l’assistance à l’actionnement du volant de
la fonction d’assistance de la direction est
active.
Si le conducteur ne pose toujours pas les
mains sur le volant et que l’assistance à
l’actionnement du volant est active, le signal
sonore retentit et le conducteur en est averti.
Chaque fois que le signal sonore retentit, la
durée de retentissement du signal sonore
s’allonge.
Le signal sonore retentit également, même si
le type d’alerte est réglé sur “Vibration du
volant”.
QFonction d’avertissement de louvoie-
ment du véhicule
Lorsque le système détermine que le véhi-
cule louvoie alors que la fonction d’avertisse-
ment de louvoiement du véhicule est activée,
un signal sonore retentit et un message
d’avertissement demandant au conducteur
de se reposer et le symbole montré sur le
schéma s’affichent simultanément sur l’écran
multifonction.
En fonction du véhicule et de l’état de la
route, l’avertissement peut ne pas fonction-
ner.
QMessage d’avertissement
Si le message d’avertissement suivant
s’affiche sur l’écran multifonction et que le
témoin LTA s’allume en orange, suivez la
procédure de dépannage appropriée. De
même, si un autre message d’avertissement
apparaît, suivez les instructions qui
s’affichent à l’écran.
O“Dysfonctionnement LTA Voir le conces-
sionnaire”
Le système ne fonctionne peut-être pas cor-
rectement. Faites vérifier le véhicule par un
concessionnaire ou un réparateur Toyota
agréé, ou par tout autre réparateur qualifié.
O“LTA non disponible”
Le système est temporairement annulé en
raison d’un dysfonctionnement dans un cap-
teur autre que le capteur de caméra avant.
Désactivez le système LTA, patientez un ins-
tant, puis réactivez le système LTA.
O“LTA non disponible à la vitesse actuelle”
La fonction ne peut pas être utilisée car la
vitesse du véhicule se trouve en dehors de la
plage de fonctionnement du système LTA.
Conduisez plus lentement.

377
5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
QPersonnalisation
Il est possible de modifier les réglages de
fonction. (P.186)
*: Si le véhicule en est équipé
RSA (aide à la signalisation
routière)
*
Le système RSA reconnaît des
panneaux de signalisation spéci-
fiques à l’aide de la caméra avant
et/ou du système de navigation
(lorsque les informations relatives
à la limitation de vitesse sont dis-
ponibles) afin de fournir les infor-
mations au conducteur via
l’affichage.
Si le système estime que le véhi-
cule dépasse la limitation de
vitesse, entreprend des actions
interdites, etc. par rapport aux
panneaux de signalisation recon-
nus, il avertit le conducteur en affi-
chant une notification et en faisant
retentir un signal sonore ou vibrer
le volant.

3785-5. Utilisation des systèmes d’aide à la conduite
Lorsque la caméra avant reconnaît un
panneau et/ou que des informations
relatives à un panneau sont disponibles
depuis le système de navigation, le
panneau s’affiche sur l’écran multifonc-
tion.
 Lorsque l’affichage des informations
relatives aux systèmes d’aide à la
conduite est sélectionné, jusqu’à
3 panneaux peuvent être affichés.
( P.179)
 Lorsqu’un onglet autre que celui
d’affichage des informations rela-
tives aux systèmes d’aide à la
conduite est sélectionné, les types
de panneaux de signalisation sui-
vants peuvent être affichés.
( P.179)
• Panneau de début/fin de limitation de
vitesse
• Panneau d’informations relatives à la limi-
tation de vitesse (voie express, autoroute, zone urbaine, zone résidentielle)
• Panneau de fin d’interdiction
• Panneau de sens interdit* (lorsqu’une notification est nécessaire)
• Limitation de vitesse avec panneau sup- plémentaire (bretelle uniquement)*: Pour les véhicules avec système de navi-
gation
Si des panneaux autres que des panneaux
de limitation de vitesse sont reconnus, ils
sont affichés de manière empilée sous le
panneau de limitation de vitesse actuel.
Les types suivants de panneaux de
signalisation, y compris les panneaux
électroniques et les panneaux cligno-
tants, sont reconnus.
Un panneau de signalisation routière non
officiel (non conforme à la Convention de
Vienne) ou nouvellement mis en service
peut ne pas être reconnu.
AVERTISSEMENT
QAvant d’utiliser le système RSA
Ne vous fiez pas uniquement au système
RSA. Le système RSA assiste le conduc- teur en lui fournissant des informations, mais ne remplace en aucun cas la vision
et l’attention d’un conducteur. Conduisez avec prudence en veillant toujours à bien respecter les règles de circulation.
Indication sur l’écran multi-
fonction
Types de panneaux de signali-
sation routière pris en charge
