TOYOTA RAV4 PHEV 2021 Návod na použitie (in Slovakian)

39
1
1-1. Pre bezpečné používanie
Bezpečnosť a zabezpečenie

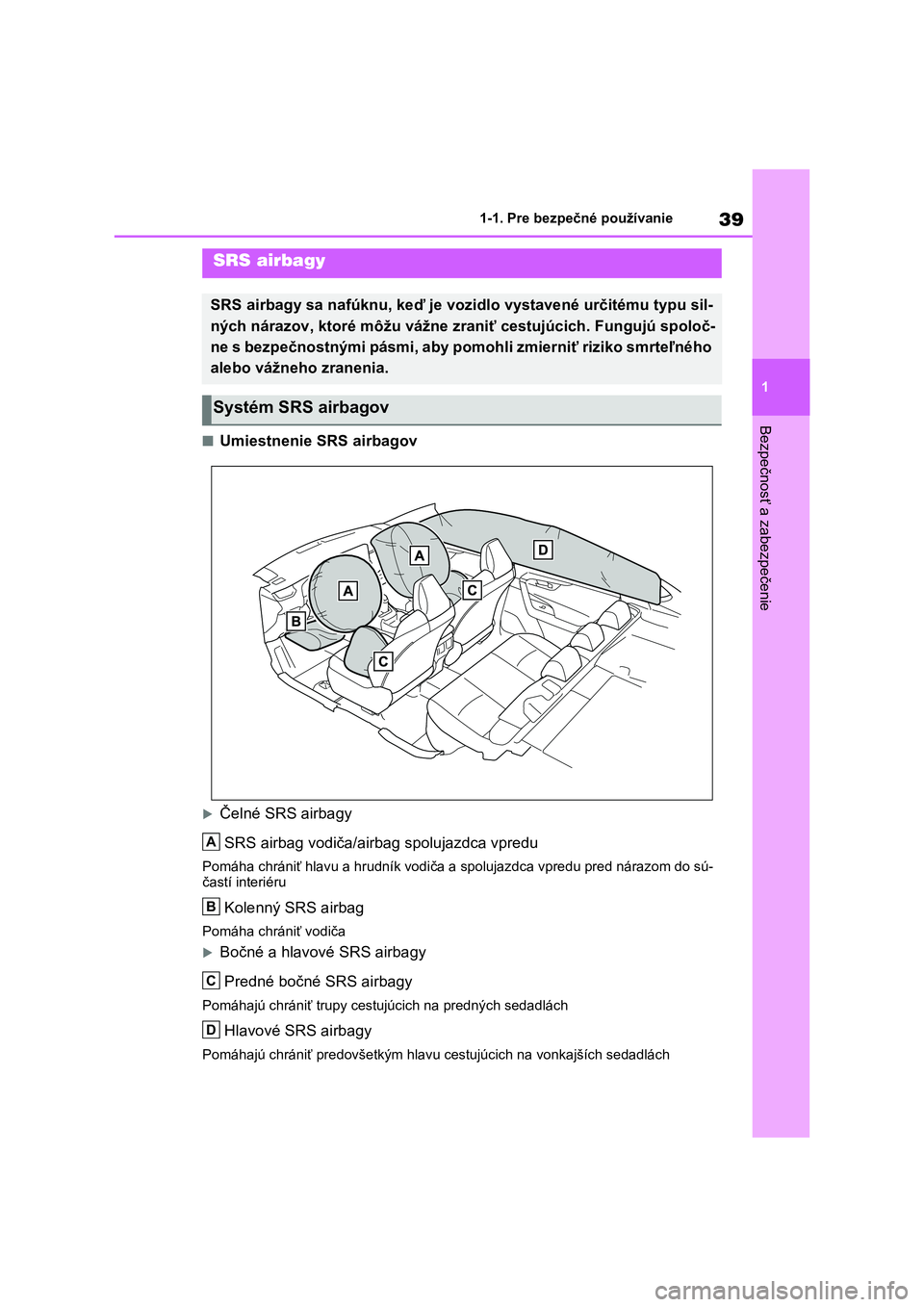

■Umiestnenie SRS airbagov
Čelné SRS airbagy
SRS airbag vodiča/airb ag spolujazdca vpredu
Pomáha chrániť hlavu a hrudník vodiča a spolujazdca vpredu pred nárazom do sú-
častí interiéru
Kolenný SRS airbag
Pomáha chrániť vodiča
Bočné a hlavov é SRS airbagy
Predné bočné SRS airbagy
Pomáhajú chrániť trupy cestujúcich na predných sedadlách
Hlavové SRS airbagy
Pomáhajú chrániť predovšetkým hla vu cestujúcich na vonkajších sedadlách
SRS airbagy
SRS airbagy sa nafúknu, keď je vozidlo vystavené určitému typu sil-
ných nárazov, ktoré môžu vážne zraniť cestujúcich. Fungujú spoloč-
ne s bezpečnostnými pásmi, aby pomohli zmierniť riziko smrteľné ho
alebo vážneho zranenia.
Systém SRS airbagov
A
B
C
D

401-1. Pre bezpečné používanie

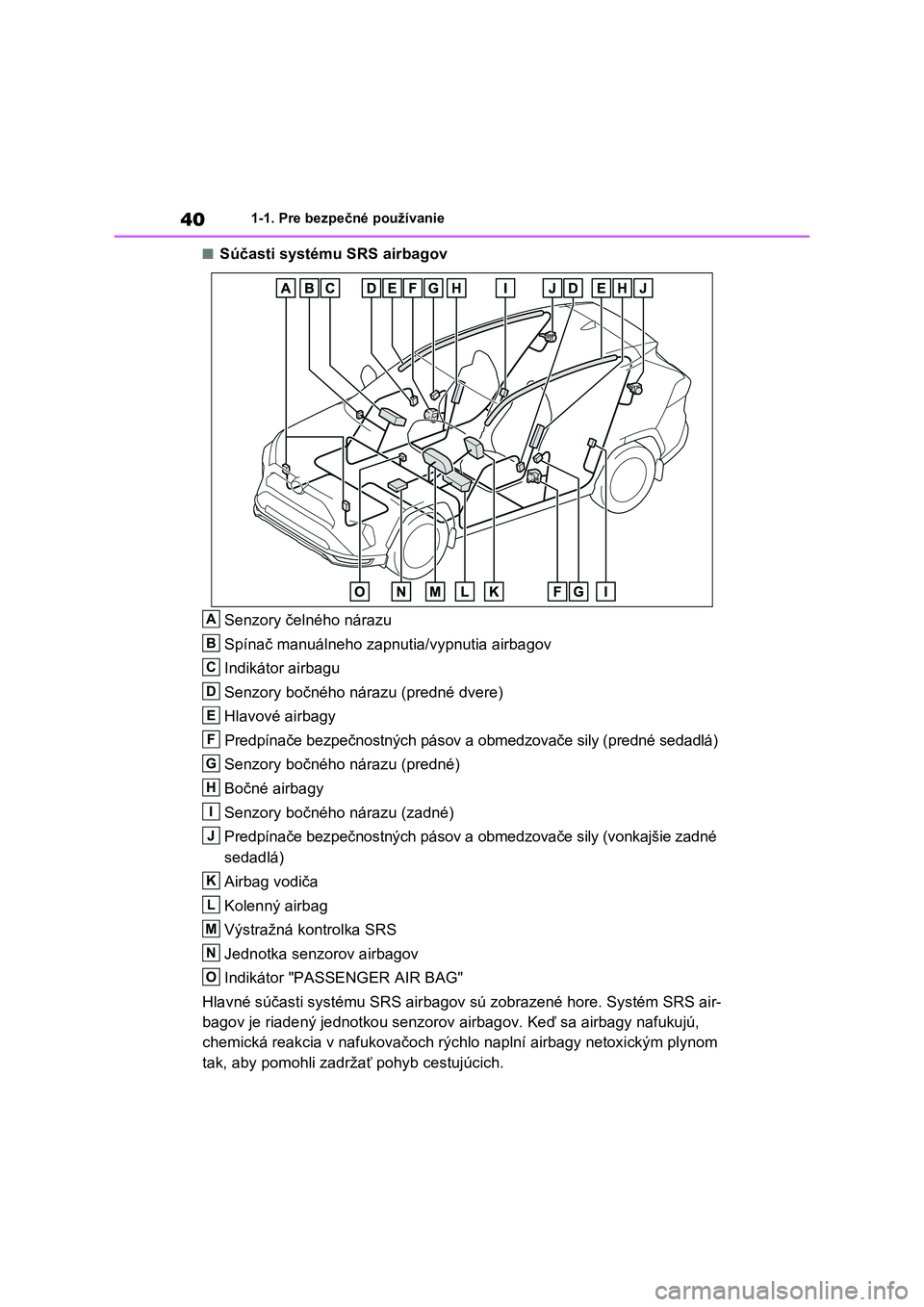

■Súčasti systému SRS airbagov
Senzory čelného nárazu
Spínač manuálneho zapnutia/vypnutia airbagov
Indikátor airbagu
Senzory bočného nár azu (predné dvere)
Hlavové airbagy
Predpínače bezpečnostných pásov a obmedzovače sily (predné sedadlá)
Senzory bočného nárazu (predné)
Bočné airbagy
Senzory bočného nárazu (zadné)
Predpínače bezpečnostných pásov a obmedzovače sily (vonkajšie zadné
sedadlá)
Airbag vodiča
Kolenný airbag
Výstražná kontrolka SRS
Jednotka senzorov airbagov
Indikátor "PASSENGER AIR BAG"
Hlavné súčasti systému SRS air bagov sú zobrazené hore. Systém SRS air-
bagov je riadený jednotkou senzor ov airbagov. Keď sa airbagy nafukujú,
chemická reakcia v nafukovačoch rýchlo naplní airbagy netoxický m plynom
tak, aby pomohli zadrža ť pohyb cestujúcich.
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O

41
1
1-1. Pre bezpečné používanie
Bezpečnosť a zabezpečenie

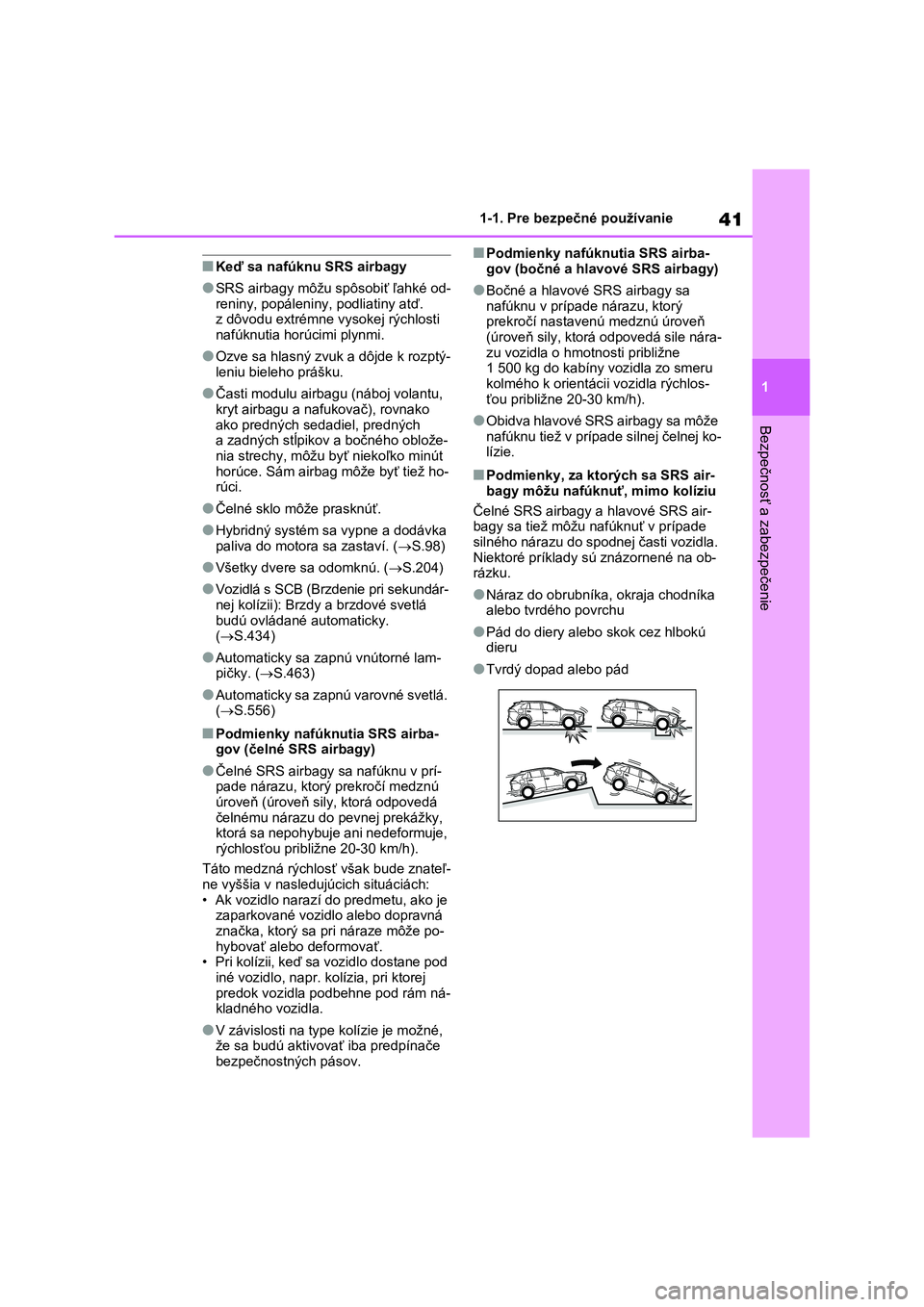

■Keď sa nafúknu SRS airbagy
●SRS airbagy môžu spôsobiť ľahké od-
reniny, popáleniny, podliatiny atď. z dôvodu extrémne vysokej rýchlosti
nafúknutia horúcimi plynmi.
●Ozve sa hlasný zvuk a dôjde k rozptý-
leniu bieleho prášku.
●Časti modulu airbagu (náboj volantu,
kryt airbagu a nafukovač), rovnako
ako predných sedadiel, predných a zadných stĺpikov a bočného oblože-
nia strechy, môžu byť niekoľko minút
horúce. Sám airbag môže byť tiež ho- rúci.
●Čelné sklo môže prasknúť.
●Hybridný systém sa vypne a dodávka
paliva do motora sa zastaví. (S.98)
●Všetky dvere sa odomknú. (S.204)
●Vozidlá s SCB (Brzdenie pri sekundár-
nej kolízii): Brzdy a brzdové svetlá
budú ovládané automaticky. ( S.434)
●Automaticky sa zapnú vnútorné lam- pičky. ( S.463)
●Automaticky sa zapnú varovné svetlá. ( S.556)
■Podmienky nafúknutia SRS airba-
gov (čelné SRS airbagy)
●Čelné SRS airbagy sa nafúknu v prí- pade nárazu, ktorý prekročí medznú
úroveň (úroveň sily, ktorá odpovedá
čelnému nárazu do pevnej prekážky, ktorá sa nepohybuje ani nedeformuje,
rýchlosťou približ ne 20-30 km/h).
Táto medzná rýchlosť však bude znateľ- ne vyššia v nasledujúcich situáciách:
• Ak vozidlo narazí do predmetu, ako je
zaparkované vozidlo alebo dopravná značka, ktorý sa p ri náraze môže po-
hybovať alebo deformovať.
• Pri kolízii, keď sa vozidlo dostane pod iné vozidlo, napr. k olízia, pri ktorej
predok vozidla podbehne pod rám ná-
kladného vozidla.
●V závislosti na type kolízie je možné,
že sa budú aktivovať iba predpínače bezpečnostných pásov.
■Podmienky nafúknutia SRS airba-
gov (bočné a hlavové SRS airbagy)
●Bočné a hlavové SRS airbagy sa
nafúknu v prípade nárazu, ktorý prekročí nastavenú medznú úroveň
(úroveň sily, ktorá odpovedá sile nára-
zu vozidla o hmotnosti približne 1 500 kg do kabíny vozidla zo smeru
kolmého k orientác ii vozidla rýchlos-
ťou približne 20-30 km/h).
●Obidva hlavové SRS airbagy sa môže
nafúknu tiež v prípade silnej čelnej ko- lízie.
■Podmienky, za kt orých sa SRS air-
bagy môžu nafúknuť, mimo kolíziu
Čelné SRS airbagy a hlavové SRS air- bagy sa tiež môžu nafúknuť v prípade
silného nárazu do spodnej časti vozidla.
Niektoré príklady sú znázornené na ob- rázku.
●Náraz do obrubníka, okraja chodníka alebo tvrdého povrchu
●Pád do diery alebo skok cez hlbokú dieru
●Tvrdý dopad alebo pád

421-1. Pre bezpečné používanie

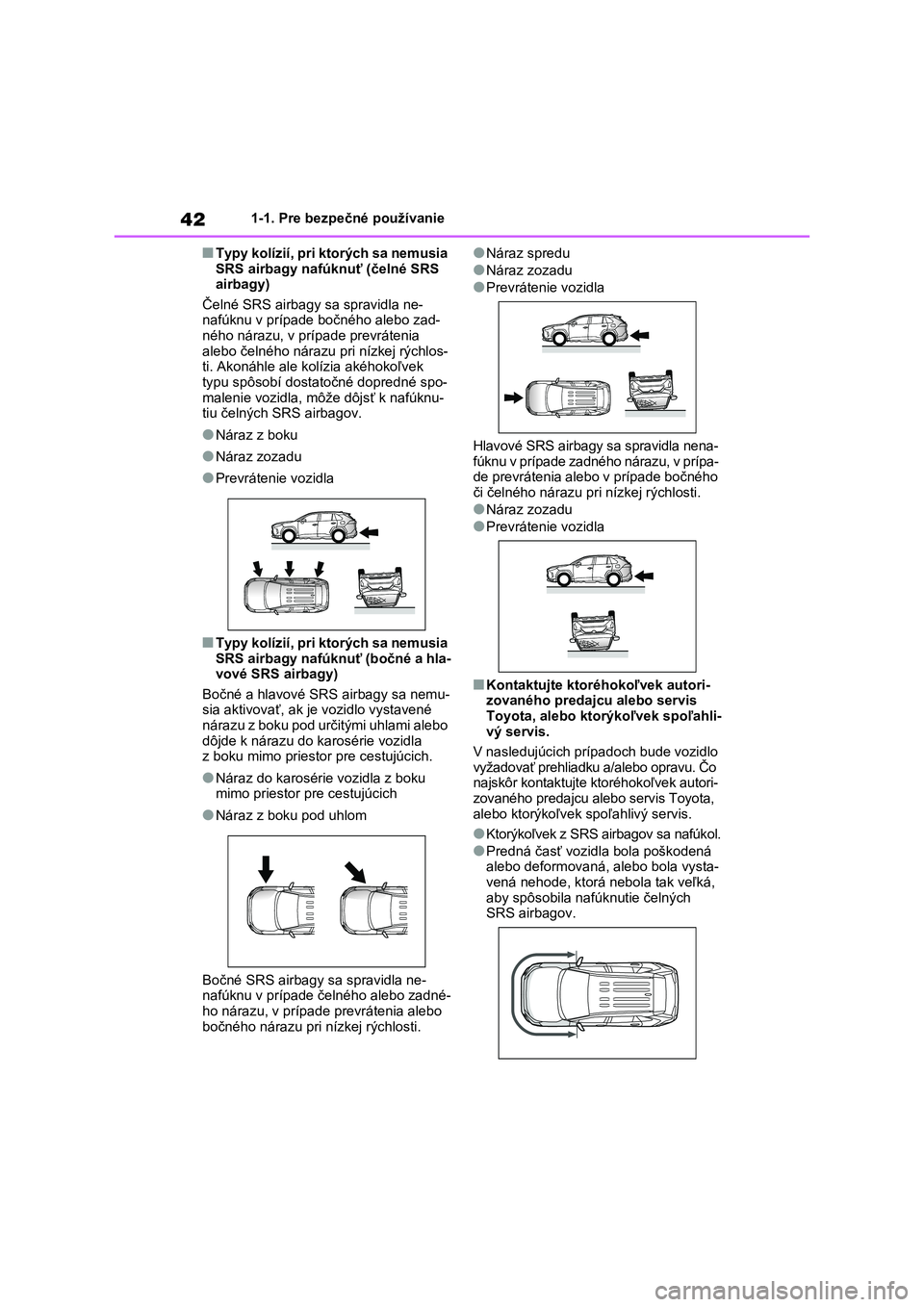

■Typy kolízií, pri ktorých sa nemusia
SRS airbagy nafúknuť (čelné SRS airbagy)
Čelné SRS airbagy sa spravidla ne-
nafúknu v prípade bočného alebo zad- ného nárazu, v prí pade prevrátenia
alebo čelného nárazu pri nízkej rýchlos-
ti. Akonáhle ale kolízia akéhokoľvek typu spôsobí dosta točné dopredné spo-
malenie vozidla, môže dôjsť k nafúknu-
tiu čelných SRS airbagov.
●Náraz z boku
●Náraz zozadu
●Prevrátenie vozidla
■Typy kolízií, pri ktorých sa nemusia
SRS airbagy nafúknuť (bočné a hla- vové SRS airbagy)
Bočné a hlavové SR S airbagy sa nemu-
sia aktivovať, ak je vozidlo vystavené nárazu z boku pod určitými uhlami alebo
dôjde k nárazu do karosérie vozidla
z boku mimo priestor pre cestujúcich.
●Náraz do karosérie vozidla z boku
mimo priestor pre cestujúcich
●Náraz z boku pod uhlom
Bočné SRS airbagy sa spravidla ne- nafúknu v prípade čelného alebo zadné-
ho nárazu, v prípade prevrátenia alebo
bočného nárazu pri nízkej rýchlosti.
●Náraz spredu
●Náraz zozadu
●Prevrátenie vozidla
Hlavové SRS airbagy sa spravidla nena-
fúknu v prípade zadného nárazu, v prípa-
de prevrátenia alebo v prípade bočného či čelného nárazu pri nízkej rýchlosti.
●Náraz zozadu
●Prevrátenie vozidla
■Kontaktujte ktoréhokoľvek autori-zovaného predajcu alebo servis
Toyota, alebo ktorýkoľvek spoľahli-
vý servis.
V nasledujúcich prípadoch bude vozidlo
vyžadovať prehliadku a/alebo opravu. Čo
najskôr kontaktujte k toréhokoľvek autori- zovaného predajcu alebo servis Toyota,
alebo ktorýkoľvek spoľahlivý servis.
●Ktorýkoľvek z SRS airbagov sa nafúkol.
●Predná časť vozidla bola poškodená
alebo deformovaná , alebo bola vysta- vená nehode, ktorá nebola tak veľká,
aby spôsobila nafúknutie čelných
SRS airbagov.

43
1
1-1. Pre bezpečné používanie
Bezpečnosť a zabezpečenie

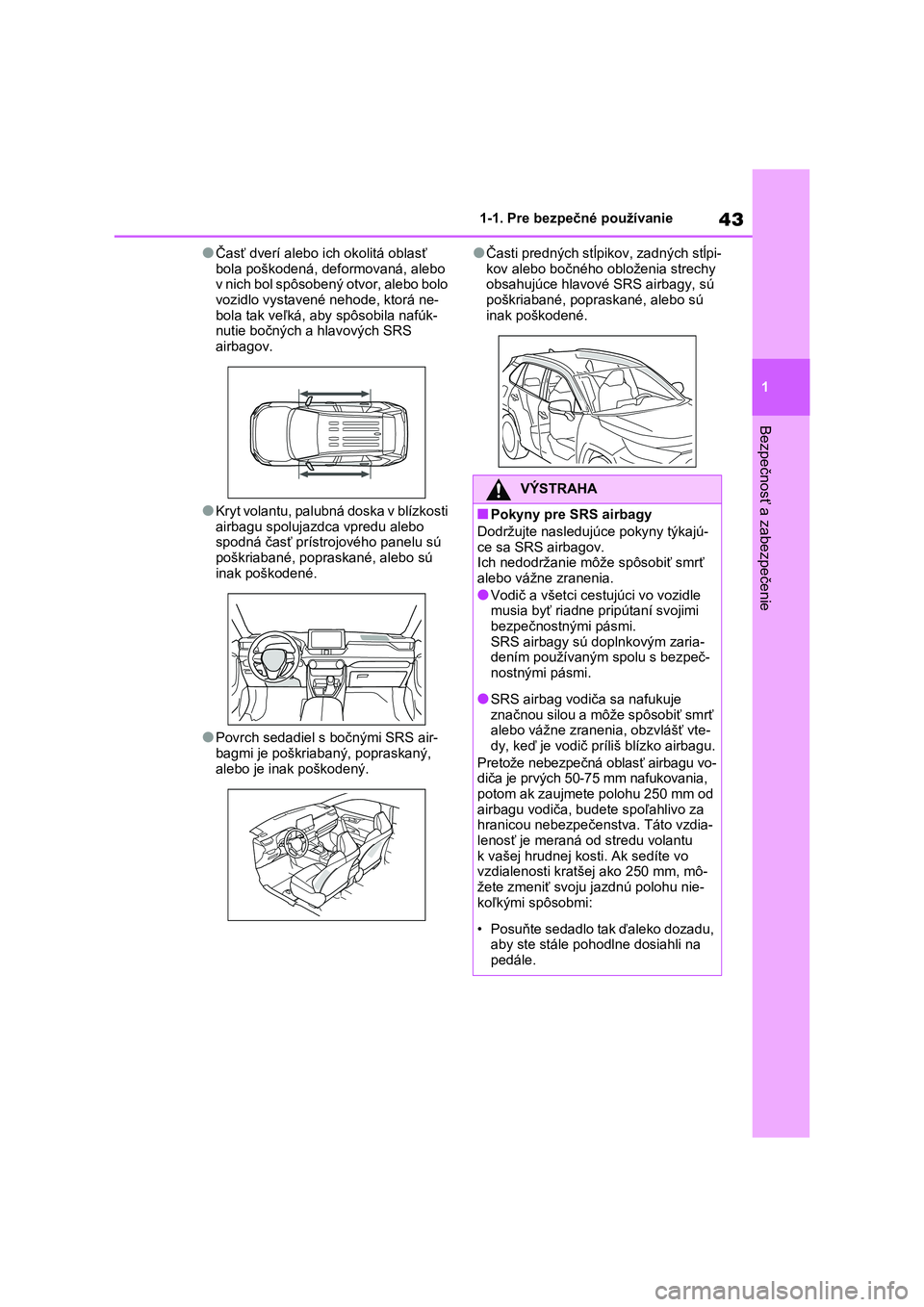

●Časť dverí alebo ich okolitá oblasť
bola poškodená, deformovaná, alebo v nich bol spôsobený otvor, alebo bolo
vozidlo vystavené nehode, ktorá ne-
bola tak veľká, aby spôsobila nafúk- nutie bočných a hlavových SRS
airbagov.
●Kryt volantu, palubná doska v blízkosti
airbagu spolujazdca vpredu alebo
spodná časť prístrojového panelu sú poškriabané, popraskané, alebo sú
inak poškodené.
●Povrch sedadiel s bočnými SRS air-
bagmi je poškriabaný, popraskaný,
alebo je inak poškodený.
●Časti predných stĺpi kov, zadných stĺpi-
kov alebo bočného obloženia strechy obsahujúce hlavové SRS airbagy, sú
poškriabané, popraskané, alebo sú
inak poškodené.
VÝSTRAHA
■Pokyny pre SRS airbagy
Dodržujte nasledujúce pokyny týkajú-
ce sa SRS airbagov. Ich nedodržanie môže spôsobiť smrť
alebo vážne zranenia.
●Vodič a všetci cest ujúci vo vozidle
musia byť riadne pripútaní svojimi
bezpečnostnými pásmi. SRS airbagy sú doplnkovým zaria-
dením používaným spolu s bezpeč-
nostnými pásmi.
●SRS airbag vodiča sa nafukuje
značnou silou a môže spôsobiť smrť alebo vážne zranenia, obzvlášť vte-
dy, keď je vodič pr íliš blízko airbagu.
Pretože nebezpečná oblasť airbagu vo-
diča je prvých 50-75 mm nafukovania,
potom ak zaujmete polohu 250 mm od airbagu vodiča, bud ete spoľahlivo za
hranicou nebezpečenstva. Táto vzdia-
lenosť je meraná od stredu volantu k vašej hrudnej kosti. Ak sedíte vo
vzdialenosti kratše j ako 250 mm, mô-
žete zmeniť svoju jazdnú polohu nie- koľkými spôsobmi:
• Posuňte sedadlo tak ďaleko dozadu, aby ste stále pohodl ne dosiahli na
pedále.

441-1. Pre bezpečné používanie
VÝSTRAHA

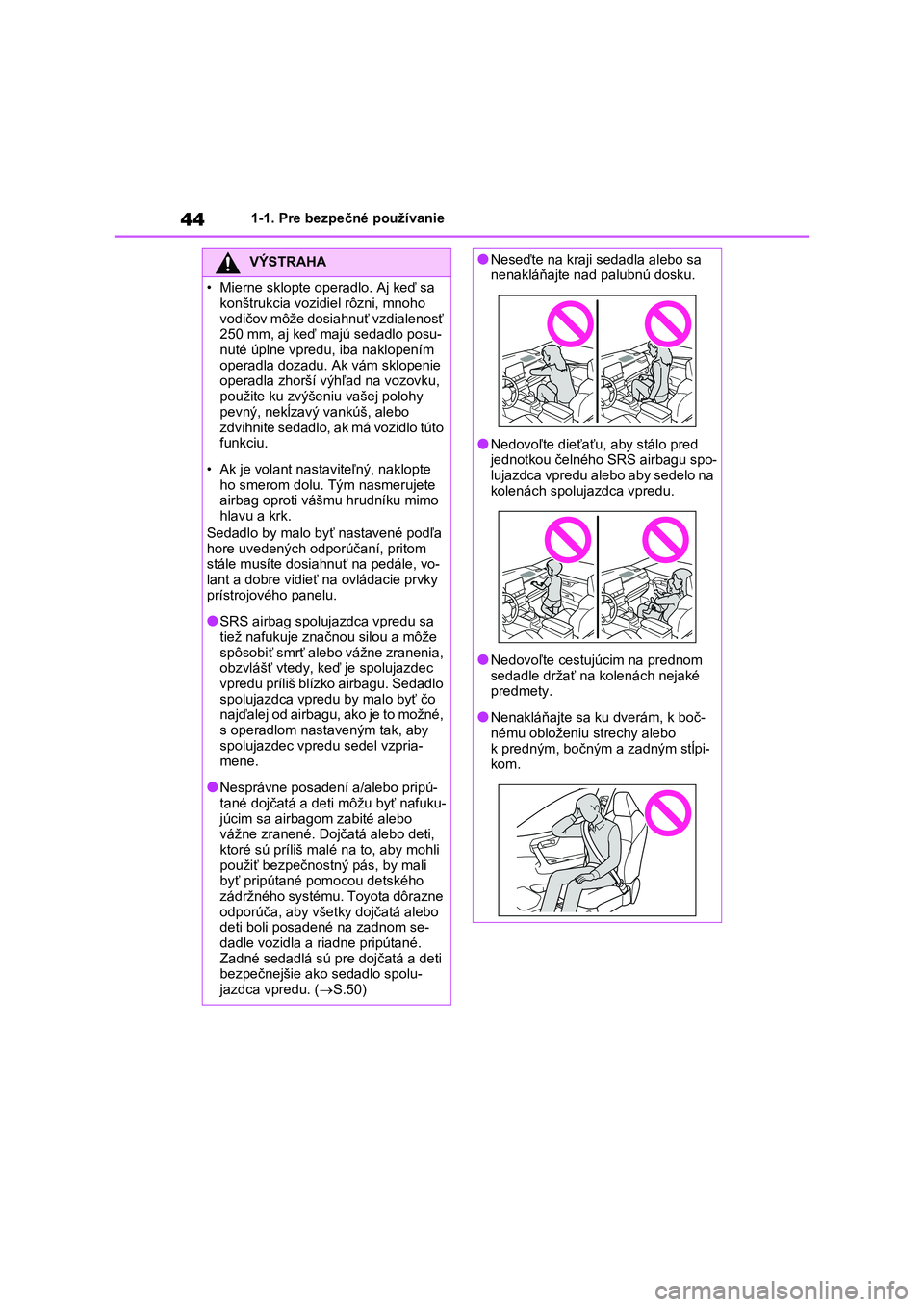

• Mierne sklopte operadlo. Aj keď sa
konštrukcia vozidiel rôzni, mnoho
vodičov môže dosiahnuť vzdialenosť 250 mm, aj keď majú sedadlo posu-
nuté úplne vpredu, iba naklopením
operadla dozadu. Ak vám sklopenie operadla zhorší výhľad na vozovku,
použite ku zvýšen iu vašej polohy
pevný, nekĺzavý vankúš, alebo
zdvihnite sedadlo, ak má vozidlo túto funkciu.
• Ak je volant nastaviteľný, naklopte ho smerom dolu. Tým nasmerujete
airbag oproti vášmu hrudníku mimo
hlavu a krk.
Sedadlo by malo byť nastavené podľa
hore uvedených odporúčaní, pritom stále musíte dosiahnuť na pedále, vo-
lant a dobre vidie ť na ovládacie prvky
prístrojového panelu.
●SRS airbag spoluj azdca vpredu sa
tiež nafukuje značnou silou a môže spôsobiť smrť alebo vážne zranenia,
obzvlášť vtedy, keď je spolujazdec
vpredu príliš blízko airbagu. Sedadlo spolujazdca vpredu by malo byť čo
najďalej od airbagu, ako je to možné,
s operadlom nastaveným tak, aby spolujazdec vpredu sedel vzpria-
mene.
●Nesprávne posadení a/alebo pripú-
tané dojčatá a det i môžu byť nafuku-
júcim sa airbagom zabité alebo vážne zranené. Dojčatá alebo deti,
ktoré sú príliš mal é na to, aby mohli
použiť bezpečnostný pás, by mali byť pripútané pom ocou detského
zádržného systému. Toyota dôrazne
odporúča, aby všetky dojčatá alebo deti boli posadené na zadnom se-
dadle vozidla a riadne pripútané.
Zadné sedadlá sú pr e dojčatá a deti bezpečnejšie ako sedadlo spolu-
jazdca vpredu. ( S.50)
●Neseďte na kraji sedadla alebo sa nenakláňajte nad palubnú dosku.
●Nedovoľte dieťaťu, aby stálo pred jednotkou čelného SRS airbagu spo-
lujazdca vpredu alebo aby sedelo na
kolenách spolujazdca vpredu.
●Nedovoľte cestuj úcim na prednom
sedadle držať na kolenách nejaké predmety.
●Nenakláňajte sa ku dverám, k boč-nému obloženiu strechy alebo
k predným, bočným a zadným stĺpi-
kom.

45
1
1-1. Pre bezpečné používanie
Bezpečnosť a zabezpečenie
VÝSTRAHA

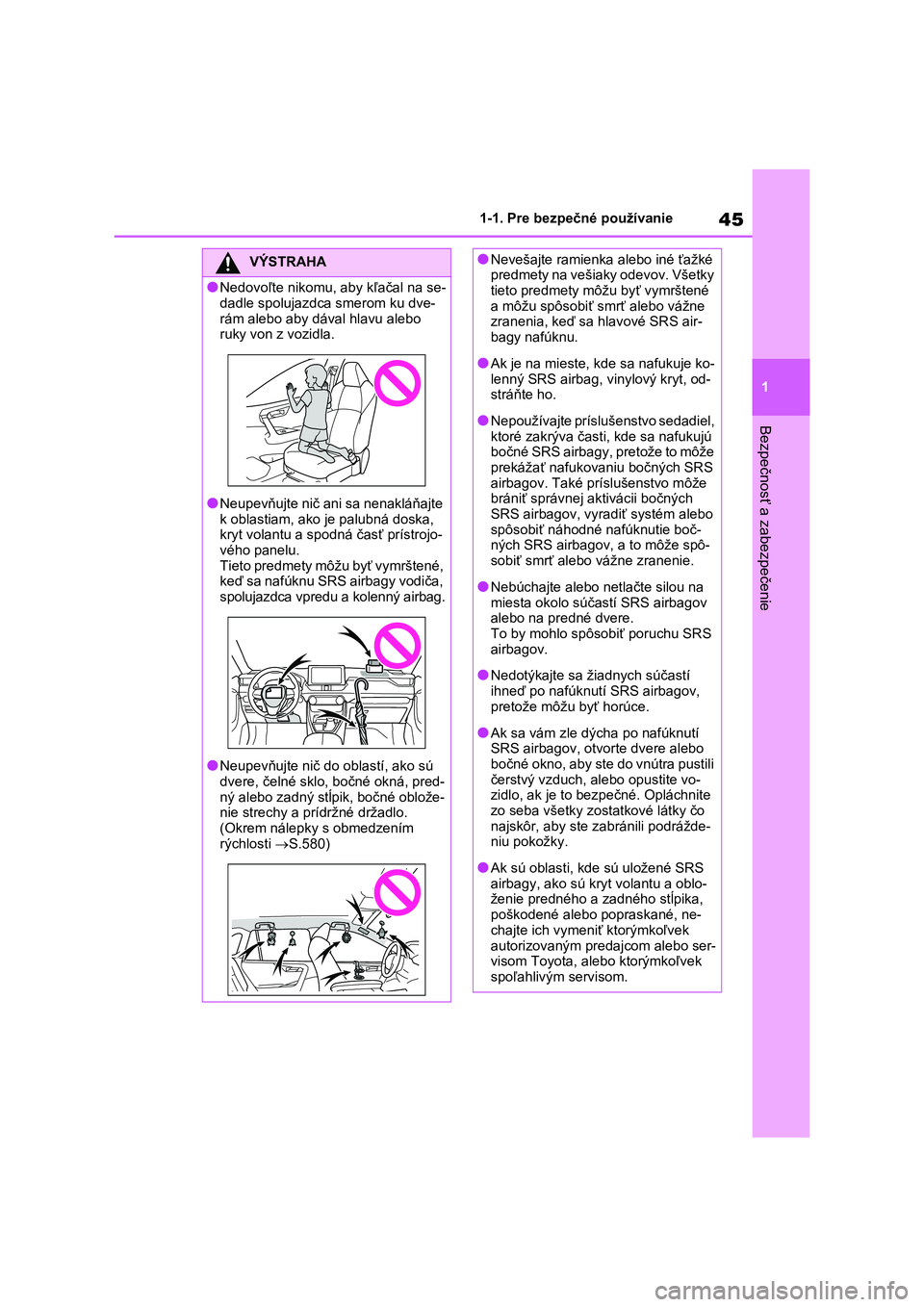

●Nedovoľte nikomu, aby kľačal na se-
dadle spolujazdca smerom ku dve-
rám alebo aby dával hlavu alebo ruky von z vozidla.
●Neupevňujte nič ani sa nenakláňajte
k oblastiam, ako je palubná doska, kryt volantu a spod ná časť prístrojo-
vého panelu.
Tieto predmety môžu byť vymrštené, keď sa nafúknu SRS airbagy vodiča,
spolujazdca vpredu a kolenný airbag.
●Neupevňujte nič do oblastí, ako sú
dvere, čelné sklo, bočné okná, pred-
ný alebo zadný stĺpik, bočné oblože- nie strechy a prídržné držadlo.
(Okrem nálepky s obmedzením
rýchlosti S.580)
●Nevešajte ramienka alebo iné ťažké predmety na vešiaky odevov. Všetky
tieto predmety môž u byť vymrštené
a môžu spôsobiť smrť alebo vážne zranenia, keď sa hlavové SRS air-
bagy nafúknu.
●Ak je na mieste, kde sa nafukuje ko-
lenný SRS airbag, vinylový kryt, od-
stráňte ho.
●Nepoužívajte príslušenstvo sedadiel,
ktoré zakrýva čast i, kde sa nafukujú bočné SRS airbagy, pretože to môže
prekážať nafukovaniu bočných SRS
airbagov. Také príslušenstvo môže brániť správnej ak tivácii bočných
SRS airbagov, vyradiť systém alebo
spôsobiť náhodné nafúknutie boč- ných SRS airbagov, a to môže spô-
sobiť smrť alebo vážne zranenie.
●Nebúchajte alebo netlačte silou na
miesta okolo súčastí SRS airbagov
alebo na predné dvere. To by mohlo spôsobiť poruchu SRS
airbagov.
●Nedotýkajte sa žiadnych súčastí
ihneď po nafúknutí SRS airbagov,
pretože môžu byť horúce.
●Ak sa vám zle dýcha po nafúknutí
SRS airbagov, otvorte dvere alebo bočné okno, aby ste do vnútra pustili
čerstvý vzduch, alebo opustite vo-
zidlo, ak je to bezpečné. Opláchnite zo seba všetky zost atkové látky čo
najskôr, aby ste zabránili podrážde-
niu pokožky.
●Ak sú oblasti, kde sú uložené SRS
airbagy, ako sú kryt volantu a oblo- ženie predného a zadného stĺpika,
poškodené alebo popraskané, ne-
chajte ich vymeniť ktorýmkoľvek
autorizovaným predajcom alebo ser- visom Toyota, alebo ktorýmkoľvek
spoľahlivým servisom.

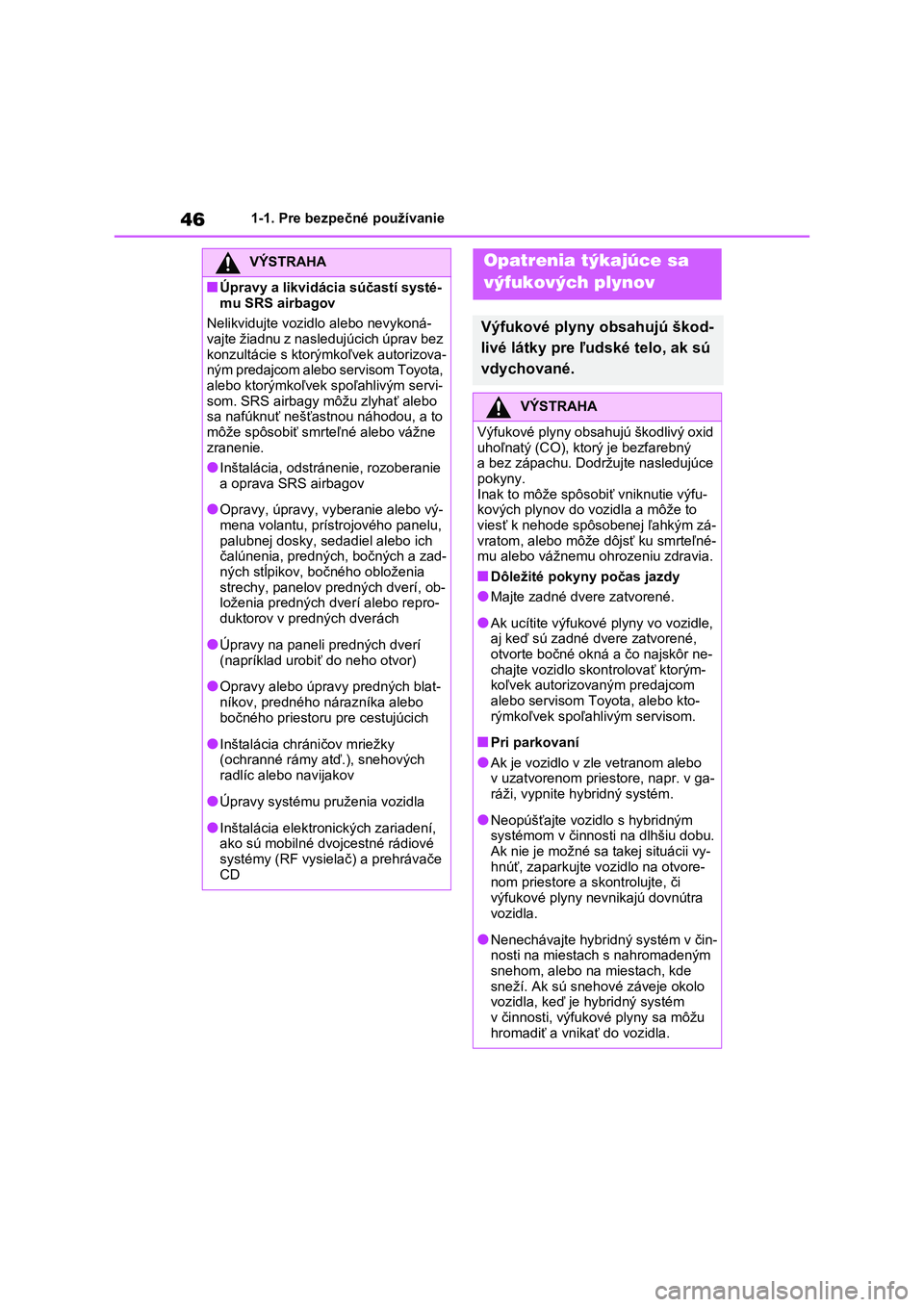

461-1. Pre bezpečné používanie
VÝSTRAHA
■Úpravy a likvidácia súčastí systé-
mu SRS airbagov
Nelikvidujte vozidlo alebo nevykoná- vajte žiadnu z nasledujúcich úprav bez
konzultácie s ktorým koľvek autorizova-
ným predajcom alebo servisom Toyota, alebo ktorýmkoľvek spoľahlivým servi-
som. SRS airbagy môžu zlyhať alebo
sa nafúknuť nešťastnou náhodou, a to
môže spôsobiť smrteľné alebo vážne zranenie.
●Inštalácia, odstránenie, rozoberanie
a oprava SRS airbagov
●Opravy, úpravy, vyberanie alebo vý-
mena volantu, prístrojového panelu, palubnej dosky, sedadiel alebo ich
čalúnenia, predných, bočných a zad-
ných stĺpikov, bočného obloženia strechy, panelov predných dverí, ob-
loženia predných dverí alebo repro-
duktorov v predných dverách
●Úpravy na paneli predných dverí
(napríklad urobiť do neho otvor)
●Opravy alebo úpravy predných blat-
níkov, predného nárazníka alebo bočného priestoru pre cestujúcich
●Inštalácia chráničov mriežky (ochranné rámy a tď.), snehových
radlíc alebo navijakov
●Úpravy systému pruženia vozidla
●Inštalácia elektro nických zariadení, ako sú mobilné dvojcestné rádiové
systémy (RF vysielač) a prehrávače
CD
Opatrenia týkajúce sa
výfukových plynov
Výfukové plyny obsahujú škod-
livé látky pre ľudské telo, ak sú
vdychované.
VÝSTRAHA
Výfukové plyny obsahujú škodlivý oxid uhoľnatý (CO), ktorý je bezfarebný
a bez zápachu. Dodržujte nasledujúce
pokyny. Inak to môže spôsobiť vniknutie výfu-
kových plynov do vozidla a môže to
viesť k nehode spôsobenej ľahkým zá- vratom, alebo môže dôjsť ku smrteľné-
mu alebo vážnemu ohrozeniu zdravia.
■Dôležité pokyny počas jazdy
●Majte zadné dvere zatvorené.
●Ak ucítite výfukové plyny vo vozidle, aj keď sú zadné dvere zatvorené,
otvorte bočné okná a čo najskôr ne-
chajte vozidlo sko ntrolovať ktorým- koľvek autorizovaným predajcom
alebo servisom Toyota, alebo kto-
rýmkoľvek spoľahlivým servisom.
■Pri parkovaní
●Ak je vozidlo v zle vetranom alebo v uzatvorenom priestore, napr. v ga-
ráži, vypnite hybridný systém.
●Neopúšťajte vozidlo s hybridným
systémom v činnosti na dlhšiu dobu.
Ak nie je možné sa t akej situácii vy- hnúť, zaparkujte vozidlo na otvore-
nom priestore a skontrolujte, či
výfukové plyny nevnikajú dovnútra vozidla.
●Nenechávajte hybri dný systém v čin- nosti na miestach s nahromadeným
snehom, alebo na miestach, kde
sneží. Ak sú snehové záveje okolo vozidla, keď je hybridný systém
v činnosti, výfukov é plyny sa môžu
hromadiť a vnikať do vozidla.

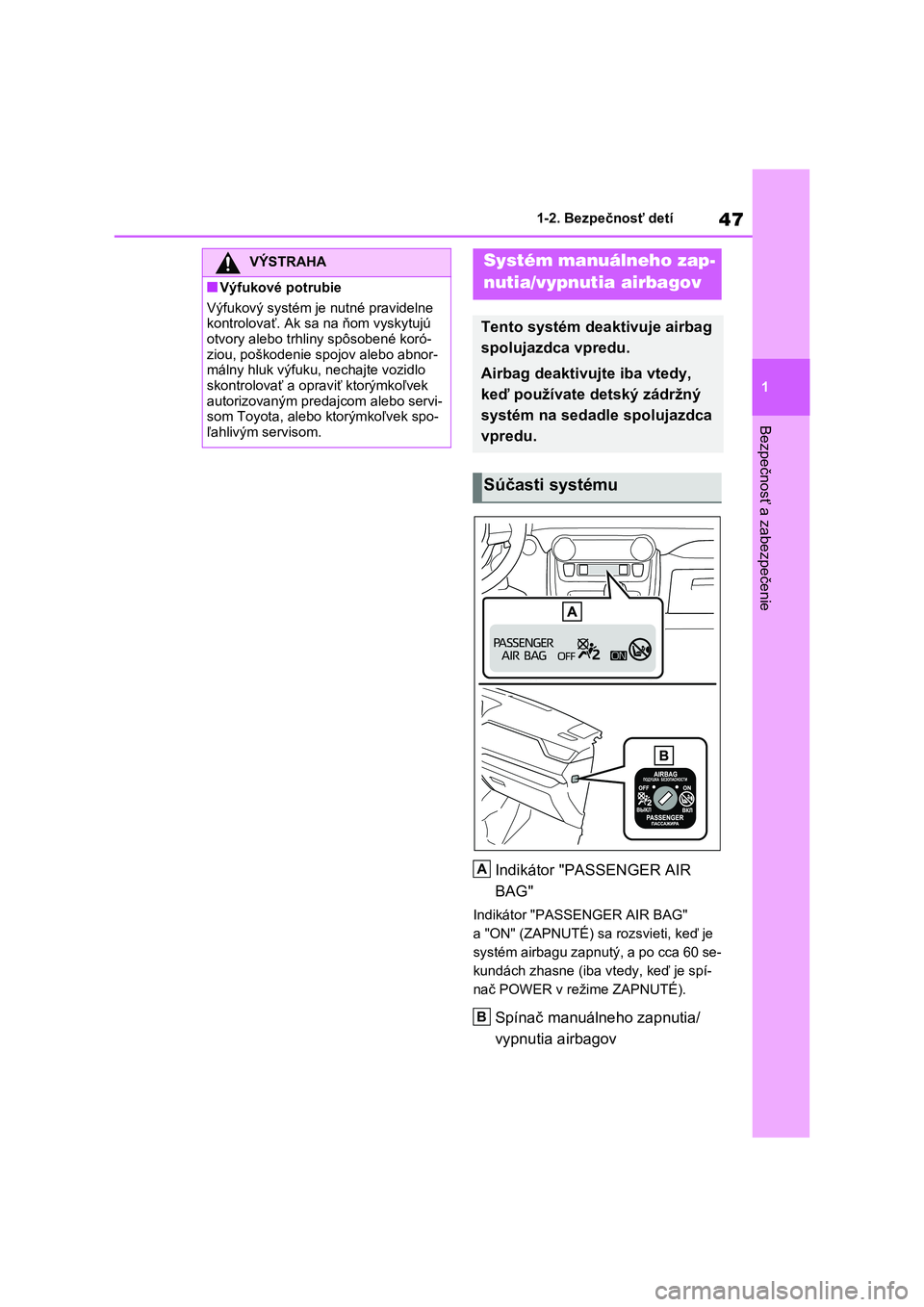

47
1
1-2. Bezpečnosť detí
Bezpečnosť a zabezpečenie
1-2.Bezpečnosť detí
Indikátor "PASSENGER AIR
BAG"
Indikátor "PASSENGER AIR BAG"
a "ON" (ZAPNUTÉ) sa rozsvieti, keď je
systém airbagu zapnutý, a po cca 60 se-
kundách zhasne (iba vtedy, keď je spí-
nač POWER v re žime ZAPNUTÉ).
Spínač manuálneho zapnutia/
vypnutia airbagov
VÝSTRAHA
■Výfukové potrubie
Výfukový systém je nutné pravidelne
kontrolovať. Ak sa na ňom vyskytujú otvory alebo trhliny spôsobené koró-
ziou, poškodenie spojov alebo abnor-
málny hluk výfuku, nechajte vozidlo skontrolovať a opraviť ktorýmkoľvek
autorizovaným predajcom alebo servi-
som Toyota, alebo k torýmkoľvek spo-
ľahlivým servisom.
Systém manuálneho zap-
nutia/vypnutia airbagov
Tento systém deaktivuje airbag
spolujazdca vpredu.
Airbag deaktivujte iba vtedy,
keď používate detský zádržný
systém na sedadle spolujazdca
vpredu.
Súčasti systému
A
B

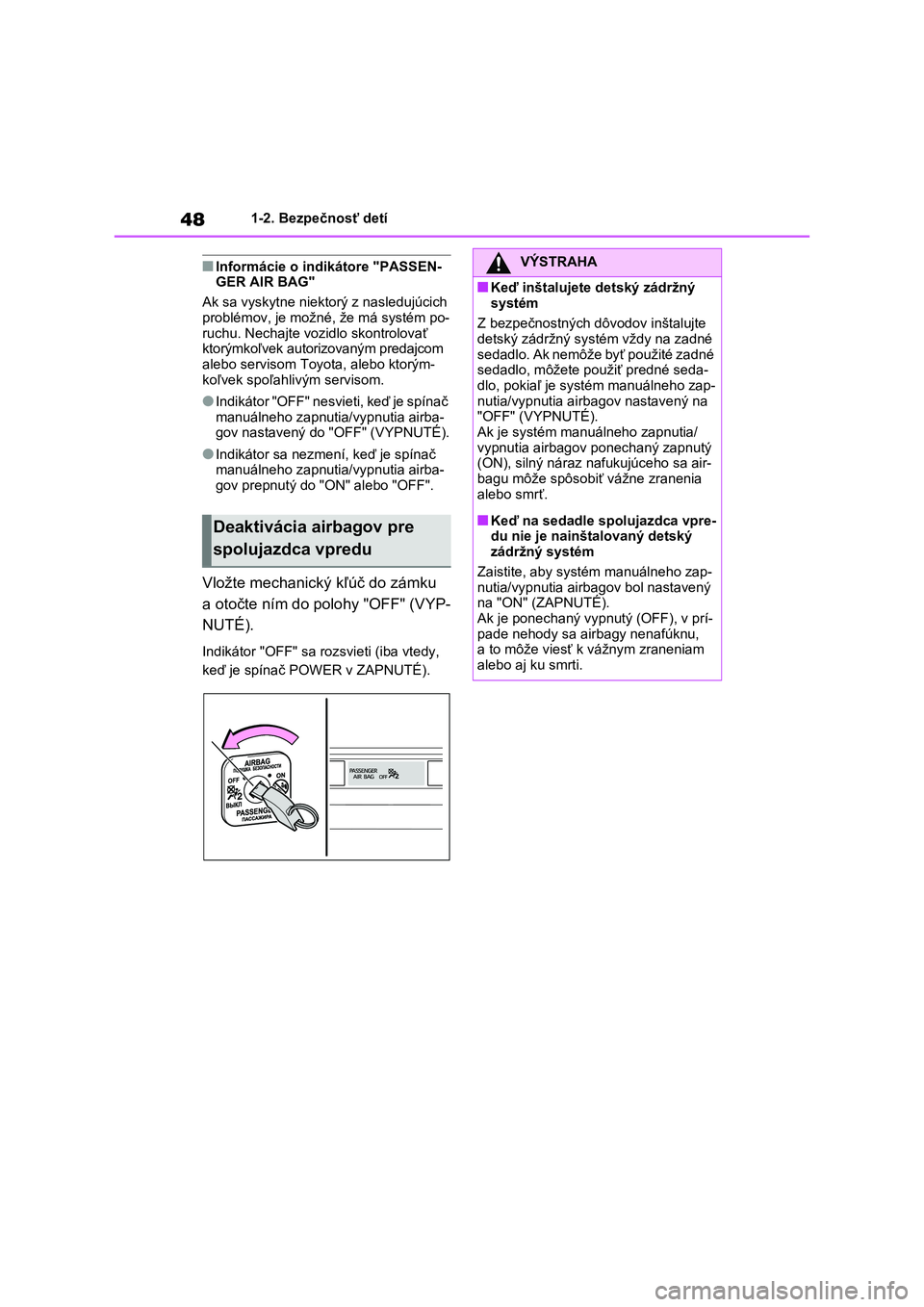

481-2. Bezpečnosť detí
■Informácie o indikátore "PASSEN- GER AIR BAG"
Ak sa vyskytne niektorý z nasledujúcich
problémov, je možné , že má systém po- ruchu. Nechajte vozidlo skontrolovať
ktorýmkoľvek autorizovaným predajcom
alebo servisom Toyota, alebo ktorým- koľvek spoľahlivým servisom.
●Indikátor "OFF" nesvieti, keď je spínač manuálneho zapnutia/vypnutia airba-
gov nastavený do "OFF" (VYPNUTÉ).
●Indikátor sa nezme ní, keď je spínač
manuálneho zapnutia/vypnutia airba-
gov prepnutý do "ON" alebo "OFF".
Vložte mechanický kľúč do zámku
a otočte ním do polohy "OFF" (VYP-
NUTÉ).
Indikátor "OFF " sa rozsvieti (iba vtedy,
keď je spínač POWER v ZAPNUTÉ).
Deaktivácia airbagov pre
spolujazdca vpredu
VÝSTRAHA
■Keď inštalujete detský zádržný
systém
Z bezpečnostných dôvodov inštalujte detský zádržný systém vždy na zadné
sedadlo. Ak nemôže byť použité zadné
sedadlo, môžete po užiť predné seda- dlo, pokiaľ je systém manuálneho zap-
nutia/vypnutia airbagov nastavený na
"OFF" (VYPNUTÉ).
Ak je systém manuál neho zapnutia/ vypnutia airbagov ponechaný zapnutý
(ON), silný náraz nafukujúceho sa air-
bagu môže spôsobiť vážne zranenia alebo smrť.
■Keď na sedadle spolujazdca vpre-du nie je nainštalovaný detský
zádržný systém
Zaistite, aby systém manuálneho zap- nutia/vypnutia airbagov bol nastavený
na "ON" (ZAPNUTÉ).
Ak je ponechaný vypnutý (OFF), v prí- pade nehody sa air bagy nenafúknu,
a to môže viesť k vážnym zraneniam
alebo aj ku smrti.
